Pytanie 1
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik inżynierii sanitarnej
- Kwalifikacja: BUD.09 - Wykonywanie robót związanych z budową, montażem i eksploatacją sieci oraz instalacji sanitarnych
- Data rozpoczęcia: 26 kwietnia 2026 18:26
- Data zakończenia: 26 kwietnia 2026 18:46
Egzamin zdany!
Wynik: 30/40 punktów (75,0%)
Wymagane minimum: 20 punktów (50%)
Nowe
Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania
Szczegółowe wyniki:
Pytanie 2
W punkcie, gdzie przewód ciepłowniczy krzyżuje się z gazociągiem, należy
A. umieścić gazociąg w rurze ochronnej co najmniej 30 cm pod przeszkodą
B. umieścić gazociąg w izolacji termicznej z pianki poliuretanowej
C. zwiększyć w tym miejscu głębokość gazociągu o co najmniej 50 cm
D. podwoić grubość warstwy izolacyjnej przewodu ciepłowniczego
Umieszczenie gazociągu w rurze ochronnej co najmniej 30 cm pod przeszkodą jest zgodne z zaleceniami dotyczącymi bezpieczeństwa i ochrony infrastruktury. Tego rodzaju separacja ma na celu ochronę zarówno gazociągu, jak i przewodu ciepłowniczego przed potencjalnym uszkodzeniem mechanicznym, co może prowadzić do poważnych awarii. W praktyce oznacza to, że podczas projektowania i budowy sieci gazowych oraz ciepłowniczych należy przestrzegać odpowiednich przepisów, takich jak normy PN-EN 12329 dotyczące instalacji gazowych. Rura ochronna tworzy dodatkową barierę, co znacząco zwiększa bezpieczeństwo operacyjne. Przykładem zastosowania tej praktyki jest budowa nowych osiedli, gdzie przy układaniu infrastruktury technicznej dąży się do minimalizacji ryzyka kolizji pomiędzy różnymi systemami. Właściwe prowadzenie gazociągów i przewodów ciepłowniczych w odpowiednich głębokościach i izolacjach jest kluczowe dla ich długowieczności oraz niezawodności w działaniu.
Pytanie 3
Jakie narzędzia są stosowane do łączenia rur miedzianych w procesie zaprasowywania?
A. zaciskarka promieniowa, gratownik, klucz do rur oraz marker
B. zaciskarka promieniowa, obcinarka, gratownik oraz marker
C. zaciskarka osiowa, obcinarka, gratownik oraz marker
D. zaciskarka osiowa, gratownik, klucz do rur oraz marker
Analizując pozostałe odpowiedzi, można zauważyć, że zawierają one nieadekwatne zestawienia narzędzi, które nie są stosowane w technologii zaprasowywania rur miedzianych. Zaciskarka osiowa, wspomniana w niektórych odpowiedziach, jest narzędziem przeznaczonym do pracy z innymi systemami łączenia. Jej zastosowanie może prowadzić do nieprawidłowego połączenia, ponieważ nie jest przystosowana do specyfiki miedzi. Obcinarka, która występuje w poprawnej odpowiedzi, jest istotnym narzędziem, ale użycie zaciskarki osiowej z obcinarką zamiast zaciskarki promieniowej może ograniczyć efektywność procesu montażu. Dodatkowo, gratownik jest ważnym narzędziem, jednak jego zastosowanie bez wcześniejszego użycia odpowiedniej zaciskarki, jak promieniowa, naraża instalację na ryzyko nieszczelności. Użycie markera w błędnych odpowiedziach sugeruje, że niektóre elementy nie są starannie oznaczane, co prowadzi do potencjalnych pomyłek w montażu. W kontekście standardów branżowych należy pamiętać, że stosowanie właściwych narzędzi jest kluczowe dla utrzymania wysokiej jakości instalacji i minimalizowania błędów. Niewłaściwy wybór narzędzi nie tylko wpływa na jakość wykonania, ale również na długoterminową trwałość i bezpieczeństwo systemu, co jest absolutnie kluczowe w branży budowlanej i instalacyjnej.
Pytanie 4
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 5
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 6
Przed dokonaniem głównej próby szczelności, sieć ciepłowniczą należy napełnić wodą na okres
A. 6 godzin
B. 3 godzin
C. 12 godzin
D. 24 godzin
Napełnienie sieci ciepłowniczej wodą to naprawdę ważny krok, zanim zaczniemy testować szczelność. Trzeba to zrobić porządnie, bo to zapewnia, że wszystko działa jak należy i że nie będzie niespodzianek w przyszłości. Normy, takie jak PN-EN 14339, mówią, że najlepiej napełniać przez co najmniej 24 godziny. Tak długo to trwa, ale to daje czas na to, żeby woda rozeszła się w całej instalacji i żeby powietrze mogło się z niej wydostać. Gdy nie usuniemy powietrza przed próbą, mogą wyjść różne problemy, a to się nie opłaca. Na przykład w systemach grzewczych, jak źle napełnimy, to możemy mieć fałszywe wyniki ciśnienia, co potem skutkuje nieodpowiednimi decyzjami serwisowymi. Jak napełnimy za szybko, to ryzykujemy, że nie zauważymy jakichś nieszczelności i potem mogą się pojawić drogie problemy.
Pytanie 7
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 8

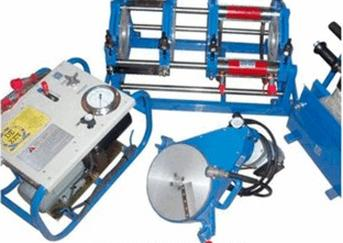

Przedstawiony na rysunku zestaw narzędziowy należy zastosować do wykonania połączenia
A. doczołowego rur polietylenowych.
B. elektrooporowego rur polietylenowych.
C. polifuzyjnego rur polipropylenowych.
D. zaciskowego rur preizolowanych.
Odpowiedź "doczołowego rur polietylenowych" jest prawidłowa, ponieważ zestaw narzędziowy przedstawiony na rysunku jest dedykowany do spawania rur polietylenowych metodą doczołową. Metoda ta polega na zgrzewaniu dwóch końców rur pod wysoką temperaturą, co zapewnia trwałe i szczelne połączenie. W skład zestawu wchodzi grzałka doczołowa, która podgrzewa końcówki rur do odpowiedniej temperatury, a następnie łączenie jest realizowane pod naciskiem, co sprzyja uzyskaniu odpowiedniej struktury materiału. W praktyce, technika ta jest szeroko stosowana w instalacjach wodno-kanalizacyjnych oraz gazowych, gdzie wymagana jest wysoka jakość połączeń, odporność na ciśnienie i długowieczność materiałów. Zgodnie z normami branżowymi, takimi jak PN-EN 1555, które regulują kwestie dotyczące materiałów i metod łączenia rur polietylenowych, zastosowanie spawania doczołowego jest kluczowe w zapewnieniu bezpieczeństwa i funkcjonalności systemów rurociągowych.
Pytanie 9
Jakie paliwo jest źródłem energii odnawialnej?
A. węgiel kamienny
B. węgiel brunatny
C. pellet
D. koks
Pellet to biopaliwo produkowane z biomasy, najczęściej z odpadów drzewnych, takich jak wióry i trociny. Jako odnawialne źródło energii, pellet wyróżnia się wieloma zaletami, w tym niską emisją dwutlenku węgla w porównaniu do paliw kopalnych. Dzięki procesowi produkcji, w którym biomasa jest sprasowana pod wysokim ciśnieniem, pellet charakteryzuje się wysoką gęstością energetyczną, co czyni go efektywnym paliwem do systemów grzewczych, takich jak kotły pelletowe. W praktyce, wykorzystanie pelletu w domowych instalacjach grzewczych przyczynia się do redukcji kosztów ogrzewania oraz zwiększenia efektywności energetycznej budynków. Ponadto, korzystanie z pelletu wpisuje się w strategię zrównoważonego rozwoju, promując gospodarowanie zasobami odnawialnymi oraz ograniczając zależność od paliw kopalnych. Zgodnie z normą EN 14961, pellet musi spełniać określone standardy jakości, co zapewnia jego odpowiednie właściwości energetyczne oraz bezpieczeństwo użytkowania.
Pytanie 10
Filtry do oczyszczania powietrza pobieranego z zewnątrz powinny być montowane
A. za przepustnicami
B. przed czerpnią powietrza
C. za nagrzewnicą
D. przed kratką nawiewną
Instalacja filtrów do oczyszczania powietrza za przepustnicami ma kluczowe znaczenie dla zapewnienia optymalnej jakości powietrza w systemach wentylacyjnych. Przepustnice służą do regulacji przepływu powietrza, a umiejscowienie filtrów za nimi pozwala na skuteczniejsze oczyszczanie powietrza doprowadzanego do budynku. Dzięki temu zanieczyszczenia, które mogłyby uszkodzić system wentylacyjny lub obniżyć jakość powietrza w pomieszczeniach, są eliminowane przed ich wprowadzeniem do wnętrza. Przykład praktyczny to systemy HVAC w biurowcach, gdzie czyste powietrze jest kluczowe dla zdrowia pracowników oraz komfortu ich pracy. Zgodnie z normą EN 13779, efektywność filtracji powinna być dostosowana do wymagań jakości powietrza wewnętrznego, co czyni lokalizację filtrów za przepustnicami najlepszą praktyką w branży. Dodatkowo, filtry umieszczone w tej lokalizacji są łatwiejsze do konserwacji, co przekłada się na niższe koszty eksploatacyjne.
Pytanie 11
Które z podanych źródeł energii nie powoduje zanieczyszczenia powietrza?
A. Promieniowanie słoneczne
B. Gaz ziemny
C. Gaz płynny
D. Węgiel kamienny
Promieniowanie słoneczne jest źródłem energii odnawialnej, które nie powoduje zanieczyszczenia powietrza podczas produkcji energii. W przeciwieństwie do paliw kopalnych, takich jak węgiel kamienny czy gaz ziemny, które emitują szkodliwe substancje do atmosfery, energia słoneczna pozyskiwana jest przy użyciu paneli fotowoltaicznych lub systemów solarnych, które zamieniają światło słoneczne bezpośrednio w energię elektryczną. Dzięki temu, bilans emisji gazów cieplarnianych jest znacznie korzystniejszy, co zgodne jest z globalnymi dążeniami do ograniczenia zmian klimatycznych. Przykłady zastosowania energii słonecznej obejmują zarówno małe instalacje domowe, jak i duże farmy słoneczne, które dostarczają energię do sieci. Ponadto, zgodnie z normami ISO 14001 dotyczącymi zarządzania środowiskowego, promowanie źródeł energii odnawialnej, takich jak energia słoneczna, jest kluczowym elementem strategii zrównoważonego rozwoju dla organizacji z różnych branż.
Pytanie 12
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 13
Jaką metodę należy zastosować do łączenia rur i kształtek polietylenowych o średnicy DN 50 w sieci gazowej?
A. klejenia kielichowego
B. zgrzewania polifuzyjnego
C. zgrzewania elektrooporowego
D. zaciskania promieniowego
Zgrzewanie elektrooporowe to jedna z najbardziej efektywnych metod łączenia rur i kształtek polietylenowych, zwłaszcza w przypadku instalacji gazowych. Ta technika polega na zastosowaniu specjalnych złączek wyposażonych w oporniki, które po podłączeniu do źródła prądu elektrycznego generują ciepło. To ciepło topi materiał polietylenowy, tworząc trwałe i szczelne połączenie. Zgrzewanie elektrooporowe jest szczególnie zalecane w systemach gazowych, ponieważ zapewnia wysoką odporność na ciśnienie i temperaturę, co jest kluczowe przy transportowaniu gazu. Zgodnie z normami branżowymi, takimi jak PN-EN 1555, ta metoda łączenia jest uznawana za jedną z najbezpieczniejszych i najskuteczniejszych. Przykłady zastosowania obejmują budowę sieci gazowych, gdzie wymagana jest odporność na udekorowanie i mechaniczne uszkodzenia. Dzięki swojej niezawodności, zgrzewanie elektrooporowe jest powszechnie stosowane zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.
Pytanie 14
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 15
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 16
Przedstawione na rysunku narzędzia są potrzebne do montażu instalacji grzewczej z rur
A. PE-X.
B. CPVC.
C. stalowych.
D. miedzianych.
Rura PE-X, czyli polietylen sieciowany, jest jednym z najpopularniejszych materiałów stosowanych w nowoczesnych instalacjach grzewczych z uwagi na swoją elastyczność oraz odporność na wysokie temperatury i korozję. Narzędzia przedstawione na zdjęciu, takie jak zaciskarka, są specjalistycznymi instrumentami niezbędnymi do montażu systemów z rur PE-X. W praktyce, instalacje te często wykorzystują systemy ogrzewania podłogowego i grzejniki, co czyni je niezwykle wszechstronnymi. Wymagania normatywne dotyczące instalacji grzewczych, takie jak PN-EN 1264 dotyczące ogrzewania podłogowego, podkreślają znaczenie stosowania odpowiednich materiałów i narzędzi, aby zapewnić efektywność energetyczną i trwałość instalacji. Dzięki elastyczności rur PE-X, instalacje można łatwo dostosować do różnych kształtów pomieszczeń, co znacznie ułatwia proces montażu i zwiększa komfort użytkowania.
Pytanie 17
W pomieszczeniach przystosowanych do stałego pobytu ludzi, wilgotność względna powietrza powinna wynosić
A. od 20% do 50%
B. od 20% do 30%
C. od 30% do 80%
D. od 40% do 60%
Wilgotność względna powietrza w pomieszczeniach przeznaczonych na stały pobyt ludzi powinna mieścić się w granicach od 40% do 60%. Taki zakres jest kluczowy dla zapewnienia komfortu termicznego oraz zdrowia mieszkańców. Właściwa wilgotność wpływa na samopoczucie osób przebywających w danym pomieszczeniu, a także na kondycję materiałów budowlanych oraz urządzeń. Zbyt niska wilgotność, poniżej 40%, może prowadzić do problemów zdrowotnych, takich jak suchość skóry, podrażnienia dróg oddechowych, a także zwiększonej podatności na infekcje. Z kolei wilgotność przekraczająca 60% sprzyja rozwojowi pleśni i roztoczy, co jest niekorzystne dla osób z alergiami i innymi schorzeniami układu oddechowego. W praktyce, utrzymanie odpowiedniego poziomu wilgotności można osiągnąć poprzez stosowanie nawilżaczy powietrza, wentylację oraz kontrolę temperatury. Standardy budowlane oraz wytyczne dotyczące jakości powietrza w pomieszczeniach, takie jak normy PN-EN 15251, podkreślają znaczenie właściwego poziomu wilgotności dla zdrowia użytkowników i jakości ich życia.
Pytanie 18
Na zakończenie instalacji systemu wentylacyjnego, aby uformować strumień powietrza oraz równomiernie rozprowadzić powietrze nawiewane z przestrzeni sufitowej, konieczne jest zamontowanie
A. anemostatów
B. przepustnic powietrza
C. wentylatorów
D. kurtyn powietrznych
Anemostaty są kluczowymi elementami systemów wentylacyjnych, których głównym zadaniem jest kształtowanie strumienia powietrza oraz zapewnienie równomiernego rozprowadzenia nawiewanego powietrza w pomieszczeniu. Dzięki ich zastosowaniu możliwe jest precyzyjne dostosowanie kierunku i objętości przepływu powietrza, co przekłada się na komfort użytkowników oraz efektywność energetyczną całego systemu. Anemostaty są dostępne w różnych wariantach, takich jak anemostaty okrągłe i prostokątne, umożliwiające optymalne dopasowanie do specyfiki instalacji. Dodatkowo, zastosowanie anemostatów zgodnie z normami branżowymi, takimi jak PN-EN 12599, zapewnia właściwe parametry akustyczne i aerodynamiczne, co jest istotne w kontekście komfortu akustycznego w pomieszczeniach. Przykładowo, w biurach lub budynkach użyteczności publicznej, odpowiednio dobrany anemostat może znacząco wpłynąć na jakość powietrza oraz obniżenie zużycia energii, co jest zgodne z zasadami zrównoważonego rozwoju.
Pytanie 19
Urządzeniem gazowym, które pobiera powietrze z pomieszczenia, w którym zostało zainstalowane, oraz odprowadza spaliny przez przewód spalinowy na zewnątrz budynku, jest
A. ogrzewacz promiennikowy
B. grzejnik wody przepływowej
C. kuchenka gazowa
D. kocioł grzewczy kondensacyjny
Kuchenka gazowa, mimo że jest urządzeniem gazowym, nie odprowadza spalin na zewnątrz budynku, bo zazwyczaj nie ma przewodu spalinowego. Jej zadaniem jest gotowanie, a spaliny mogą wracać do wnętrza, co stwarza ryzyko zatrucia tlenkiem węgla. A ogrzewacz promiennikowy? Działa na zasadzie promieniowania ciepła, co oznacza, że grzeje przedmioty i ludzi blisko, ale też nie odprowadza spalin. To nie spełnia norm wentylacyjnych, a to może być niebezpieczne. Z kolei kocioł grzewczy kondensacyjny jest bardziej efektywny niż stare kotły, ale nie jest bezpośrednio porównywalny do grzejnika wody przepływowej, bo jego działanie opiera się na kondensacji pary wodnej w spalinach, co pozwala odzyskać energię. Wydaje mi się, że dobrze jest znać różnice między tymi urządzeniami, bo to pomoże w dobraniu odpowiedniego systemu grzewczego.
Pytanie 20
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 21
Przy realizacji izolacji antykorozyjnej złączy rur stalowych w gazociągu, po starannym ich oczyszczeniu powinno się
A. nałożyć na złącza podkład gruntujący
B. pomalować złącza farbą lateksową
C. aplikować na złącza kit uszczelniający
D. zastosować na złącza matę termokurczliwą
Prawidłowa odpowiedź na pytanie dotyczące izolacji antykorozyjnej złączy rur stalowych gazociągu to pomalowanie złączy podkładem gruntującym. Podkład gruntujący jest kluczowym elementem w procesie zabezpieczania stali przed korozją, gdyż jego główną funkcją jest zwiększenie przyczepności kolejnych warstw ochronnych, takich jak farby czy powłoki. Dzięki zastosowaniu odpowiedniego podkładu gruntującego, można skutecznie zredukować ryzyko pojawienia się rdzy, co jest szczególnie ważne w przypadku instalacji gazociągów, gdzie integralność materiałów ma kluczowe znaczenie dla bezpieczeństwa. Przykładowo, podkłady na bazie epoksydowej charakteryzują się doskonałą odpornością na działanie wilgoci oraz chemikaliów, co czyni je idealnym wyborem dla konstrukcji narażonych na trudne warunki atmosferyczne. W branży stosuje się również normy, takie jak ISO 12944, które określają wymagania dotyczące ochrony antykorozyjnej stali; uwzględniają one odpowiednie przygotowanie powierzchni, jak również dobór systemów powłokowych, co w kontekście izolacji rur gazociągowych ma kluczowe znaczenie.
Pytanie 22
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 23
Jakie elementy są używane do podłączenia reduktora do butli na gaz płynny o wadze 11 kilogramów?
A. uszczelki i półśrubunku z prawym gwintem 3/8"
B. pakuł i półśrubunku z lewym gwintem 3/8"
C. uszczelki i półśrubunku z lewym gwintem 3/4"
D. pakuł i półśrubunku z prawym gwintem 3/4"
Wybór odpowiednich komponentów do podłączenia reduktora do butli na gaz płynny jest kluczowy dla zapewnienia bezpieczeństwa oraz efektywności całego systemu gazowego. W przypadku wskazania półśrubunku z lewym gwintem 3/8", istotne jest zrozumienie, że nieodpowiedni gwint może prowadzić do nieszczelności, co z kolei stwarza ryzyko pożaru lub wybuchu. Prawy gwint w połączeniu z uszczelką na gaz płynny również nie jest zalecany, ponieważ nie spełnia norm bezpieczeństwa wymaganych dla tego typu instalacji. Należy pamiętać, że w systemach gazowych kluczowe jest zapobieganie wszelkim możliwym wyciekom, które mogą wystąpić w wyniku niewłaściwego połączenia. Ponadto, stosowanie pakuł zamiast uszczelki może prowadzić do zwiększonego ryzyka uszkodzenia gwintu i w konsekwencji do nieszczelności. Pakuły nie zapewniają odpowiedniej szczelności, co jest konieczne w aplikacjach, gdzie ciśnienie gazu jest istotne. Rekomendacje branżowe jednoznacznie wskazują na użycie uszczelek w takich zastosowaniach. Ostatecznie, zastosowanie niewłaściwych rozwiązań może prowadzić do poważnych konsekwencji dla zdrowia i bezpieczeństwa użytkowników oraz ich otoczenia.
Pytanie 24
W przypadku sieci ciepłowniczej z rur preizolowanych konieczne jest zamontowanie 48 muf. Zespół składający się z trzech pracowników montuje 3 mufy w ciągu jednej godziny. Wynagrodzenie za roboczogodzinę jednego pracownika wynosi 10 zł. Jaki jest koszt pracy zespołu wykonującego montaż?
A. 320 zł
B. 240 zł
C. 160 zł
D. 480 zł
W obliczeniach dotyczących kosztu pracy brygady montującej mufy, istnieje kilka typowych błędów myślowych, które mogą prowadzić do niewłaściwych wniosków. Przykładowo, niektóre odpowiedzi mogą wynikać z błędnego oszacowania czasu pracy lub liczby robotników. Często można spotkać się z podejściem, które ignoruje aspekt współpracy zespołu. W przypadku tej konkretnej sytuacji, aby właściwie obliczyć całkowity koszt, konieczne jest uwzględnienie wszystkich robotników oraz ich indywidualnych stawek, co nie zostało zrobione w niektórych błędnych obliczeniach. Uwzględnienie wszystkich czynników, takich jak liczba muf, tempo montażu oraz ilość pracowników, jest kluczowe dla uzyskania poprawnego wyniku. Błędy mogą wynikać także z nieprawidłowego przeliczenia stawki na roboczogodzinę lub nieuwzględnienia pełnego czasu potrzebnego na montaż. Warto również podkreślić znaczenie planowania i kalkulacji w projektach budowlanych, gdzie dokładne obliczenia mogą wpływać na całkowity budżet i czas realizacji. Nieprawidłowe podejście do tego typu obliczeń może prowadzić do niedoszacowania kosztów, co z kolei może wpłynąć na całą organizację projektu.
Pytanie 25
W systemie ogrzewania połączenia trwałe z rur PP wykonuje się w metodzie
A. klejenia
B. zaciskania
C. zgrzewania
D. zaprasowywania
Zgrzewanie rur z polipropylenu (PP) jest jedną z najczęściej stosowanych metod łączenia, zwłaszcza w instalacjach grzewczych. Technologia ta polega na podgrzewaniu końców rur do odpowiedniej temperatury i następnie ich złączeniu pod wpływem ciśnienia. Dzięki temu uzyskuje się połączenie o wysokiej wytrzymałości oraz odporności na różne chemikalia i wysokie temperatury. Przykładem zastosowania zgrzewania są systemy ogrzewania podłogowego, gdzie zgrzewane rury PP zapewniają efektywną i równomierną dystrybucję ciepła. Zgrzewanie zgodne jest z europejskimi normami PN-EN 12201 oraz PN-EN 1451, które określają wymagania jakościowe dla systemów rur z tworzyw sztucznych. Warto zaznaczyć, że zgrzewanie wymaga odpowiednich narzędzi, jak zgrzewarki, oraz znajomości procesu, aby uniknąć błędów, które mogą prowadzić do uszkodzenia systemu. W praktyce zgrzewanie jest szybkie, tanie i efektywne, co czyni tę metodę jedną z najbardziej efektywnych w branży budowlanej.
Pytanie 26
Objawem zamarznięcia zbiornika w instalacji centralnego ogrzewania może być
A. stopniowy wzrost temperatury
B. wyciek z rury zbiorczej
C. wyciek z rury sygnalizacyjnej
D. nagle zwiększone ciśnienie w instalacji
Nagły wzrost ciśnienia w instalacji centralnego ogrzewania jest sygnałem, że doszło do zamarznięcia naczynia wzbiorczego. W momencie, gdy woda w naczyniu wzbiorczym zamarza, zajmuje ona więcej miejsca w porównaniu do jej stanu ciekłego, co prowadzi do zwiększenia ciśnienia w systemie. W sytuacji, gdy ciśnienie osiąga krytyczny poziom, może to prowadzić do uszkodzenia elementów instalacji. Przykładem może być sytuacja, w której naczynie wzbiorcze jest zlokalizowane w nieogrzewanej przestrzeni, a system zostaje uruchomiony po dłuższym okresie nieużywania. Wówczas, aby zapobiec takim zdarzeniom, zaleca się regularne przeglądy i inspekcje instalacji, a także stosowanie izolacji termicznej dla naczynia wzbiorczego oraz rur. Standardy branżowe, takie jak normy ISO dotyczące systemów grzewczych, podkreślają znaczenie właściwego zabezpieczenia instalacji przed działaniem niskich temperatur, co w efekcie może zredukować ryzyko zamarznięcia i jego konsekwencji.
Pytanie 27
Do ogrzewania powietrza w systemach wentylacyjnych wykorzystywane są wymienniki
A. para — para
B. para — woda
C. woda — powietrze
D. woda — woda
Odpowiedź "woda — powietrze" jest prawidłowa, ponieważ wymienniki ciepła, które podgrzewają powietrze w systemach wentylacyjnych, najczęściej wykorzystują wodę jako medium grzewcze. W takich systemach woda, podgrzewana w kotłach, przepływa przez wymiennik ciepła, gdzie oddaje swoje ciepło do przepływającego powietrza. Dzięki temu powietrze wprowadzane do pomieszczeń jest ogrzewane, co jest szczególnie ważne w okresie zimowym. Przykład zastosowania to centrale wentylacyjne w budynkach biurowych, gdzie utrzymanie odpowiedniej temperatury i jakości powietrza jest kluczowe dla komfortu użytkowników. Takie systemy muszą być zgodne z normami, takimi jak PN-EN 13779, które określają wymagania dotyczące wentylacji budynków. W praktyce, użycie wody jako medium grzewczego jest korzystne ze względu na jej wysoką pojemność cieplną oraz efektywność energetyczną, co pozwala na oszczędność kosztów eksploatacyjnych. Warto również wspomnieć o wysokim stopniu automatyzacji takich systemów, co sprawia, że są one bardziej wydajne i przyjazne dla użytkownika.
Pytanie 28
Aby zrealizować odgałęzienie na już istniejącym gazociągu z rur PE o średnicy do 63 mm, powinno się użyć
A. mufę redukcyjną elektrooporową
B. trójnik elektrooporowy
C. kolano elektrooporowe
D. mufę równoprzelotową elektrooporową
Trójnik elektrooporowy jest dedykowany do wykonywania odgałęzień na gazociągach, w tym na instalacjach z rur PE o średnicy do 63 mm. Jego konstrukcja pozwala na bezpieczne i szczelne połączenie dodatkowego odcinka rury z istniejącym gazociągiem, co jest kluczowe dla zapewnienia ciągłości i bezpieczeństwa transportu gazu. W procesie montażu trójnika elektrooporowego wykorzystywana jest technika spawania elektrooporowego, która polega na zastosowaniu prądu elektrycznego do podgrzewania materiału, co prowadzi do jego stopienia i stworzenia solidnego połączenia. Jest to metoda zgodna z normami branżowymi, co zapewnia wysoką jakość wykonania. Praktycznym zastosowaniem trójnika elektrooporowego jest np. rozgałęzienie sieci gazowej w celu zasilenia dodatkowych odbiorców, co wymaga precyzyjnego i pewnego montażu, aby uniknąć wycieków. Warto także zwrócić uwagę na aspekty serwisowe, gdyż trójniki są także łatwiejsze do wymiany lub naprawy niż inne elementy, co podnosi efektywność działania całego systemu.
Pytanie 29
Zamknięte naczynie wzbiorcze przeponowe powinno znajdować się
A. w najwyższym miejscu instalacji c.o.
B. w najniższym miejscu instalacji c.o.
C. w sąsiedztwie kotła c.o. na rurze powrotnej
D. w sąsiedztwie kotła c.o. na rurze zasilającej
Naczynie wzbiorcze przeponowe zamknięte powinno być zamontowane w pobliżu kotła c.o. na przewodzie powrotnym, ponieważ jego głównym celem jest kompensacja zmian objętości wody spowodowanych zmianami temperatury w instalacji. Montaż w tej lokalizacji zapewnia, że naczynie będzie miało optymalne ciśnienie robocze i umożliwi efektywne odbieranie nadmiaru ciśnienia oraz zapobieganie uszkodzeniom systemu. Zgodnie z zasadami inżynierii instalacji grzewczych, umiejscowienie naczynia w pobliżu kotła na przewodzie powrotnym pozwala na lepsze dopasowanie do warunków pracy instalacji oraz zminimalizowanie ryzyka wystąpienia kawitacji. W praktyce, w przypadku wzrostu temperatury wody, powstała para wodna zostaje wytłoczona do naczynia wzbiorczego, co skutkuje zmniejszeniem ciśnienia w obiegu, a tym samym ochroną przed nadmiernym ciśnieniem, które mogłoby doprowadzić do uszkodzenia elementów systemu. Przy odpowiednim montażu i doborze naczynia, użytkownik może cieszyć się dłuższą żywotnością instalacji oraz niższymi kosztami eksploatacyjnymi.
Pytanie 30
Oblicz nachylenie dna kanału pomiędzy punktami A i B, mając na uwadze, że długość tego odcinka wynosi 9 m. Rzędna dna kanału w punkcie A to 94,67 m n.p.m., a w punkcie B 94,31 m n.p.m.
A. 0,4 %
B. 0,44 %
C. 4 %
D. 4 %%
W przypadku obliczania spadku dna kanału, kluczowe jest zrozumienie, że spadek wyrażany w procentach określa stosunek różnicy wysokości do długości kanału. Odpowiedzi, które wskazują na niewłaściwe wartości, często wynikają z błędnej interpretacji tego wzoru lub z pomyłkowego obliczenia różnicy wysokości. Na przykład, niektórzy mogą błędnie zrozumieć, że spadek procentowy można uzyskać poprzez obliczenie różnicy wysokości bez odniesienia do długości kanału, co prowadzi do zawyżenia wartości procentowej. Innym powszechnym błędem jest pomylenie jednostek, co może skutkować całkowicie nieprawidłowymi wynikami. Warto pamiętać, że w inżynierii hydrotechnicznej stosuje się określone normy opracowane przez organizacje takie jak American Society of Civil Engineers (ASCE) czy European Committee for Standardization (CEN), które podkreślają znaczenie poprawnych obliczeń spadków w projektach związanych z infrastrukturą wodną. Właściwe zrozumienie i umiejętność obliczania spadków jest kluczowe dla optymalizacji przepływu wody oraz zapobiegania problemom związanym z hydrauliką. Z tego względu, zaleca się regularne powtarzanie obliczeń oraz konsultacje z dokumentacją techniczną i literaturą branżową.
Pytanie 31
Naczynie wzbiorcze otwarte powinno być instalowane w systemie c.o.
A. na najbardziej oddalonym pionie instalacji
B. w najwyżej usytuowanej części instalacji
C. w sąsiedztwie kotła, na przewodzie powrotnym
D. pod grzejnikiem położonym najwyżej
Naczynie wzbiorcze otwarte w instalacji c.o. powinno być montowane w najwyższym punkcie systemu, ponieważ umożliwia to skuteczne odprowadzanie powietrza, które gromadzi się w instalacji. Powietrze, jako gaz lżejszy od cieczy, unosi się ku górze, a naczynie wzbiorcze w najwyższym punkcie działa jak zbiornik, w którym mogą gromadzić się pęcherzyki powietrza. W ten sposób zapobiega się tworzeniu się w instalacji miejsc, w których mogłoby dojść do zatorów, co z kolei wpływa na efektywność całego systemu grzewczego. Skuteczne działanie naczynia wzbiorczego jest szczególnie ważne w systemach ogrzewania, w których wykorzystywane są grzejniki, ponieważ pozwala to na utrzymanie stabilnej temperatury oraz ciśnienia w instalacji. Dobrą praktyką jest również zapewnienie, by naczynie było odpowiednio zaizolowane, co ogranicza straty ciepła. Ponadto, należy zwrócić uwagę na odpowiednie ukształtowanie instalacji oraz jej odpowiednią średnicę, co również wpływa na efektywność działania naczynia wzbiorczego.
Pytanie 32
Aby zmienić kierunek instalacji kanalizacyjnej, jakie elementy należy wykorzystać?
A. dwa kolana
B. trójnik i mufę
C. dwie nasuwki
D. trójnik oraz redukcję
Wiesz, użycie dwóch kolan w instalacji kanalizacyjnej to standard, który często się sprawdza. Kolana są bardzo pomocne, gdy trzeba zmienić kierunek przepływu wody. Dzielą się na różne kąty i dzięki temu możemy dobrze dopasować je do potrzeb naszej instalacji. W domach jednorodzinnych kolana przydają się często w miejscach, gdzie odpływ na przykład z umywalki ma się łączyć z pionem. Z mojego doświadczenia, kolana 90 stopni lub 45 stopni to naprawdę dobry wybór, ale wszystko zależy od projektu. Ważne, żeby dobrze dobrać te elementy, bo to nie tylko ułatwia montaż, ale też zmniejsza ryzyko zatorów i zapewnia, że ścieki będą płynąć jak należy, co jest zgodne z normami budowlanymi.
Pytanie 33
Jakie sieci wymagają ustalenia stref kontrolnych na czas ich eksploatacji?
A. Wodociągowe
B. Grzewcze
C. Kanalizacyjne
D. Gazowe
Odpowiedź "Gazowe" jest poprawna, ponieważ sieci gazowe wymagają wyznaczenia stref kontrolowanych w celu zapewnienia bezpieczeństwa użytkowników oraz ochrony infrastruktury. W strefach tych obowiązują szczególne regulacje dotyczące dostępu, prowadzenia prac budowlanych czy zakazu wprowadzania nieautoryzowanych osób. Przykładem może być obszar wokół gazociągów, gdzie niezbędne jest monitorowanie potencjalnych zagrożeń, takich jak uszkodzenia w wyniku wykopów, rozładunków czy innych działań mogących narazić instalację na uszkodzenia. W Polsce obowiązują przepisy prawne, takie jak Ustawa Prawo Gazowe, które regulują kwestie związane z bezpieczeństwem sieci gazowych, w tym wyznaczania stref ochronnych. Dodatkowo, stosowanie standardów branżowych, jak PN-EN 1594 dotyczący projektowania gazociągów, wskazuje na konieczność uwzględnienia stref kontrolowanych, co ma na celu minimalizowanie ryzyka awarii oraz zapewnienie ciągłości dostaw gazu. W praktyce, wyznaczenie takich stref jest kluczowe w planowaniu przestrzennym oraz realizacji inwestycji infrastrukturalnych.
Pytanie 34
Celem kompensacji wydłużeń cieplnych przewodów jest
A. niezawodne układanie przewodów ciepłowniczych w linii prostej
B. zachowanie stałej prędkości przepływu dla danego czynnika
C. przechwytywanie wydłużeń, które powstają w wyniku zmian temperatury
D. gwarantowanie jednorodnego spadku przewodów ciepłowniczych
Kompensacja wydłużeń cieplnych przewodów to kluczowy element inżynierii ciepłowniczej, mający na celu zarządzanie deformacjami materiału wywołanymi zmianami temperatury. W miarę wzrostu temperatury materiały, z których wykonane są przewody, tendencjonalnie się rozszerzają, co może prowadzić do powstawania naprężeń. Te naprężenia mogą skutkować uszkodzeniami instalacji, a nawet awariami w systemach ciepłowniczych. Przy odpowiedniej kompensacji, na przykład poprzez zastosowanie elastycznych przegubów, można skutecznie kontrolować te wydłużenia, umożliwiając swobodną i bezpieczną pracę systemu. Przykładowo, w praktyce inżynieryjnej często stosuje się komputeryzowane systemy symulacyjne do analizy zachowań materiałów w różnych warunkach temperatury, co pozwala na optymalizację projektów i zwiększenie ich trwałości. Wprowadzenie rozwiązań zgodnych z normami, takimi jak norma PN-EN 13480 dla instalacji przemysłowych, zapewnia, że systemy są bezpieczne i efektywne, a także spełniają wymogi oszczędności energetycznej i minimalizacji strat ciepła.
Pytanie 35
Do wykonania połączenia rozłącznego w instalacji gazowej, używając złączki przedstawionej na rysunku należy użyć kluczy
A. płaskich nastawnych.
B. nasadowych.
C. płaskich oczkowych.
D. łańcuchowych.
Złączka przedstawiona na rysunku to typowy element używany w instalacjach gazowych, wymagający zastosowania kluczy płaskich nastawnych. Klucze te, dzięki możliwości regulacji rozmiaru, umożliwiają precyzyjne dokręcanie i rozkręcanie złączek, co jest kluczowe dla zapewnienia szczelności połączeń. W przypadku instalacji gazowych, gdzie nawet najmniejsze nieszczelności mogą prowadzić do poważnych zagrożeń, znaczenie odpowiednich narzędzi jest nie do przecenienia. Klucze płaskie oczkowe, łańcuchowe czy nasadowe, choć użyteczne w innych zastosowaniach, nie oferują takiej elastyczności oraz precyzji, co czyni je niewłaściwym wyborem. W praktyce, klucze płaskie nastawne są standardem w branży, ponieważ ich konstrukcja pozwala na łatwe dostosowanie do różnych wymiarów złączek, co przyspiesza i ułatwia pracę. Dodatkowo, ich zastosowanie jest zgodne z normami bezpieczeństwa oraz dobrymi praktykami w zakresie instalacji gazowych, co przekłada się na zwiększenie bezpieczeństwa użytkowania.
Pytanie 36
Aby odprowadzić wodę z wykopów w glebach spoistych, przy niewielkim wpływie wód gruntowych, jakie metody należy zastosować?
A. rowki wzdłuż jednej z ścian oraz studzienki zbiorcze
B. studnie kopane oraz pompy
C. drenaż wzdłuż dna oraz studzienki zbiorcze
D. igłofiltry oraz pompy
Odpowiedzi, które sugerują użycie studni kopanych i pomp, igłofiltrów oraz drenażu wzdłuż dna mają swoje miejsce w odwadnianiu, jednak nie są one optymalnymi rozwiązaniami w przypadku małego napływu wód gruntowych w gruntach spoistych. Studnie kopane i pompy mogą być skuteczne w sytuacjach, gdy wymagana jest intensywna i szybka eksploatacja wód gruntowych, co wiąże się jednak z wyższymi kosztami oraz skomplikowaną instalacją. Dodatkowo, takie rozwiązanie może prowadzić do niekontrolowanego obniżania poziomu wód gruntowych oraz destabilizacji sąsiednich obszarów gruntowych, co jest niezgodne z zasadami zrównoważonego rozwoju środowiska. Igłofiltry, mimo że są stosowane w niektórych projektach, są bardziej odpowiednie w warunkach, gdzie zachodzi potrzeba obniżenia poziomu wód gruntowych w większej skali i nie są zalecane przy małym napływie, ponieważ ich instalacja jest skomplikowana i kosztowna. Drenaż wzdłuż dna wykopu również nie jest zalecany w przypadku gruntów spoistych, gdyż skuteczność tego rozwiązania jest ograniczona z uwagi na niską przepuszczalność takich gruntów. Może to prowadzić do gromadzenia się wody w wykopie, a tym samym zwiększać ryzyko destabilizacji. Prawidłowe podejście do odwadniania wykopów powinno uwzględniać nie tylko techniczne aspekty, ale również ekonomiczne i środowiskowe, co podkreśla znaczenie stosowania rowków wzdłuż ścian i studzienek zbiorczych jako najbardziej efektywnego rozwiązania w analizowanym przypadku.
Pytanie 37
Na podstawie danych zawartych w tabeli oblicz koszt montażu zlewozmywaka, brodzika i bidetu, jeżeli stawka za roboczogodzinę wynosi 50 zł.
| Montaż przyborów sanitarnych | ||||||
|---|---|---|---|---|---|---|
| Jednostka miary | Przybór sanitarny | |||||
| zlewozmywak | umywalka | wanna | miska ustępowa | brodzik | bidet | |
| R-g | 1,50 | 1,50 | 3,00 | 2,50 | 2,00 | 2,50 |
A. 650,00 zł
B. 575,00 zł
C. 475,00 zł
D. 300,00 zł
Poprawna odpowiedź wynika z dokładnego obliczenia kosztów montażu zlewozmywaka, brodzika oraz bidetu na podstawie danych zawartych w tabeli. Aby poprawnie obliczyć całkowity koszt montażu, należy zsumować czas potrzebny na wykonanie każdej z czynności. Z tabeli wynika, że montaż zlewozmywaka zajmuje 1,50 roboczogodzin, brodzika 2,00 roboczogodzin, a bidetu 2,50 roboczogodzin. Łączny czas montażu wynosi zatem 1,50 + 2,00 + 2,50 = 6,00 roboczogodzin. Przy stawce 50 zł za roboczogodzinę, całkowity koszt montażu wynosi 6,00 R-g * 50 zł/R-g = 300,00 zł. Tego rodzaju obliczenia są powszechnie stosowane w branży budowlanej i instalacyjnej, co pozwala na dokładne planowanie budżetu oraz oszacowanie kosztów danej inwestycji. Dobrą praktyką jest także przechowywanie dokumentacji dotyczącej czasów montażu dla różnych komponentów, co ułatwia przyszłe kalkulacje i może przyczynić się do efektywniejszego zarządzania projektami.
Pytanie 38
W jakiej odległości nad rurą gazociągu należy umieścić taśmę ostrzegawczą?
A. 60cm
B. 10cm
C. 40cm
D. 90cm
Odpowiedzi inne niż 40 cm opierają się na nieporozumieniach dotyczących właściwego umiejscowienia taśmy ostrzegawczej nad przewodem gazociągu. Odpowiedź 10 cm jest zbyt bliska, co stwarza ryzyko, że taśma nie spełni swojej funkcji ochronnej i nie będzie widoczna dla pracowników prowadzących prace ziemne. Z kolei 60 cm i 90 cm to odległości, które mogą wprowadzać w błąd i nie zapewniają odpowiedniego oznakowania w pobliżu miejsca, gdzie znajduje się gazociąg. Dłuższe odległości mogą prowadzić do tego, że taśma ostrzegawcza stanie się mało skuteczna, a pracownicy mogą nie dostrzegać zagrożenia w odpowiednim czasie. W praktyce, takie błędne interpretacje mogą wynikać z braku świadomości na temat standardów bezpieczeństwa oraz właściwego oznakowania, co może prowadzić do poważnych konsekwencji, w tym wypadków przy pracy. Istotne jest, aby osoby odpowiedzialne za oznakowanie przestrzeni budowlanej były dobrze zaznajomione z obowiązującymi przepisami i standardami, aby uniknąć takich pomyłek, które mogą skutkować nie tylko zagrożeniem dla zdrowia ludzi, ale także uszkodzeniem mienia i infrastruktury.
Pytanie 39
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 40
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
