Informacje o egzaminie:

Zawód: Technik geodeta
Kwalifikacja: BUD.18 - Wykonywanie pomiarów sytuacyjnych, wysokościowych i realizacyjnych oraz opracowywanie wyników tych pomiarów
Data rozpoczęcia: 5 lutego 2026 10:35
Data zakończenia: 5 lutego 2026 11:27

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie informacje nie są uwzględniane w szkicu polowym przy pomiarze szczegółów terenowych metodą ortogonalną?

A. Domiary prostokątne

B. Numery obiektów

C. Wysokości punktów terenu

D. Sytuacyjne szczegóły terenowe

Wysokości punktów terenu nie są zazwyczaj umieszczane na szkicu polowym z pomiaru szczegółów terenowych metodą ortogonalną, ponieważ ten typ szkicu koncentruje się głównie na przedstawieniu układu przestrzennego obiektów oraz ich relacji do siebie. Metoda ortogonalna zazwyczaj wykorzystywana jest do pomiaru szczegółów sytuacyjnych i domiarów prostokątnych, które są kluczowe dla dokładnego odwzorowania terenu na mapie. Wysokości punktów terenu, mimo że są ważnym aspektem w geodezji, są zazwyczaj dokumentowane oddzielnie, na przykład w postaci profili wysokościowych lub na innych rodzajach dokumentów, które bardziej skupiają się na aspektach terenowych. W praktyce oznacza to, że inżynierowie i geodeci muszą być świadomi, jakie informacje są dla nich kluczowe na różnych etapach projektowania, aby odpowiednio dobierać metody pomiarowe i dokumentacyjne.

Pytanie 2

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

Na fragmencie mapy cyfrą 1 oznaczono

A. zakrzewienie.

B. drzewo liściaste.

C. zadrzewienie.

D. drzewo iglaste.

Odpowiedzi zakrzewienie, drzewo iglaste oraz zadrzewienie mogą wydawać się na pierwszy rzut oka uzasadnione, jednak każda z nich omija kluczowe zasady interpretacji symboli kartograficznych. Zakrzewienie odnosi się do skupisk krzewów, co jest zupełnie innym pojęciem niż drzewo liściaste, które charakteryzuje się wyraźnie zarysowanym pniem i koroną. Oznaczenie drzew iglastych różni się od liściastych, a więc mylenie tych symboli prowadzi do fundamentalnych błędów w ocenie zasobów leśnych. Z kolei zadrzewienie, ogólnie odnoszące się do obszarów porośniętych drzewami, nie wskazuje na konkretny typ czy gatunek drzew, co czyni tę odpowiedź nieprecyzyjną. Typowy błąd myślowy w takich przypadkach wynika z braku dokładnej znajomości legendy mapy oraz nieprecyzyjnego rozróżniania terminologii związanej z botaniką i kartografią. Aby poprawnie interpretować mapy, należy nie tylko znać ich legendy, ale i rozumieć, jak różne rodzaje drzew wpływają na ekosystem oraz jakie mają zastosowanie w praktyce, na przykład w inżynierii środowiska czy leśnictwie. Właściwe zrozumienie tych pojęć jest kluczowe dla skutecznej pracy w wielu dziedzinach związanych z zarządzaniem zasobami naturalnymi.

Pytanie 4

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

Która z podanych czynności nie dotyczy aktualizacji mapy zasadniczej?

A. Wprowadzenie jedynie wybranych danych

B. Korekta zmian w nazewnictwie

C. Usunięcie sytuacji, która już nie istnieje w terenie

D. Dodanie nowych elementów treści mapy

Odpowiedź 'naniesienie tylko wybranych danych' jest prawidłowa, ponieważ proces aktualizacji mapy zasadniczej wymaga kompleksowego podejścia do uzupełniania i weryfikacji danych. Mapa zasadnicza, jako dokument urzędowy, powinna odzwierciedlać pełny stan rzeczy w terenie, co oznacza, że każda istotna zmiana, w tym wprowadzenie nowych elementów, poprawa nazewnictwa oraz usunięcie nieaktualnych obiektów, powinny być wprowadzane w sposób kompleksowy. Na przykład, jeżeli na danym terenie zbudowano nową drogę, to nie wystarczy jedynie nanieść tej drogi – konieczne jest również zaktualizowanie nazw ulic, systemów adresowych oraz wszelkich powiązanych danych. Ponadto, zgodnie z obowiązującymi standardami, w tym normami ISO oraz krajowymi przepisami prawa geodezyjnego, aktualizacja mapy zasadniczej powinna być przeprowadzana w sposób systematyczny i całościowy, aby zapewnić jej rzetelność oraz aktualność. Tylko w ten sposób mapa może służyć jako wiarygodne źródło informacji dla różnych użytkowników, w tym instytucji publicznych, inwestorów oraz obywateli.

Pytanie 7

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

W bazie danych dotyczącej obiektów topograficznych BDOT500 opisano sieć kanalizacyjną sanitarną oznaczeniami ksX300. Jakie jest źródło danych dotyczących lokalizacji tej sieci?

A. jest nieokreślone

B. pochodzi z materiałów nieaktualnych

C. jest trudne do ustalenia

D. pochodzi z materiałów archiwalnych

Wybór odpowiedzi sugerujących, że źródło danych pochodzi z materiałów archiwalnych, jest trudne do określenia lub jest nieaktualne, opiera się na błędnym rozumieniu charakterystyki i jakości danych w systemach geoinformacyjnych. Materiały archiwalne mogą zawierać wartościowe informacje, jednak ich wykorzystanie wiąże się z koniecznością krytycznej oceny ich aktualności oraz precyzyjności. W przypadku danych o sieci kanalizacyjnej, które są kluczowe dla planowania infrastruktury miejskiej, istotne jest, aby odnosić się do najnowszych i potwierdzonych zasobów. Uznanie, że źródło danych jest trudne do określenia, wskazuje na brak wiedzy na temat metod zbierania i weryfikacji danych, co jest istotnym elementem analizy przestrzennej. W kontekście praktycznym, takie podejście może prowadzić do poważnych błędów w projektowaniu i zarządzaniu sieciami, co jest niezgodne z normami branżowymi, które kładą nacisk na transparentność i weryfikowalność danych. Warto zwrócić uwagę, że w dużych projektach budowlanych, brak rzetelnych danych może prowadzić do nieprzewidzianych kosztów oraz opóźnień w realizacji, co podkreśla znaczenie dobrej praktyki w dokumentacji i aktualizacji danych geoinformacyjnych.

Pytanie 9

Jakiego urządzenia należy użyć do określenia wysokości punktów osnowy realizacyjnej?

A. Teodolitu i tyczki

B. Niwelatora i łaty

C. Dalmierza i łaty

D. Taśmy i tyczki

Niwelator i łata to podstawowe narzędzia wykorzystywane do pomiaru wysokości punktów osnowy realizacyjnej, które są kluczowe w pracach geodezyjnych. Niwelator, jako instrument optyczny, pozwala na precyzyjne określenie różnic wysokości między różnymi punktami terenu. Użycie łaty, która jest długą, prostą miarą, umożliwia odczytanie wysokości w miejscach, gdzie niwelator jest ustawiony. W praktyce, aby zmierzyć wysokość danego punktu, geodeta ustawia niwelator na stabilnym statywie, a następnie mierzy wysokość za pomocą łaty, która jest umieszczana w odpowiednich miejscach. Zastosowanie tej metody jest zgodne z normami i najlepszymi praktykami w dziedzinie geodezji, co zapewnia wysoką precyzję pomiarów. Warto również podkreślić, że niwelacja jest używana w wielu dziedzinach, od budownictwa po inżynierię lądową, co czyni te narzędzia niezwykle uniwersalnymi.

Pytanie 10

Który numer punktu należy wpisać w miejsce oznaczone znakiem zapytania w przedstawionym oknie dialogowym do obliczenia ciągu poligonowego w programie komputerowym?

A. 38

B. 12

C. 11

D. 39

Odpowiedź 12 jest prawidłowa, ponieważ w zaprezentowanym oknie dialogowym programu do obliczenia ciągu poligonowego, numery punktów są uporządkowane sekwencyjnie. Zgodnie z dobrymi praktykami w geodezji i inżynierii, ciąg poligonowy jest obliczany na podstawie kolejnych punktów, które muszą być numerowane w określonej, logicznej kolejności. W tym przypadku, mamy do czynienia z numeracją punktów: 11, 12, 38, 39. Numer 12 jest bezpośrednio następującym punktem po 11, co czyni go odpowiednim wyborem na miejsce oznaczone znakiem zapytania. Tego typu logiczne myślenie jest kluczowe w pracy z programami geodezyjnymi, gdzie każde niedopatrzenie w numeracji może prowadzić do błędnych obliczeń. W praktyce, komputery i oprogramowanie geodezyjne często wymagają precyzyjnych danych wejściowych, a zrozumienie, jak i dlaczego niektóre odpowiedzi są poprawne, wpłynie na jakość wyników, co jest zgodne z najlepszymi praktykami stosowanymi w branży.

Pytanie 11

Wizury pomiędzy sąsiednimi punktami geodezyjnej osnowy poziomej powinny być przeprowadzone w trakcie

A. sporządzania opisu topograficznego

B. wywiadu terenowego

C. niwelacji punktów osnowy

D. pomiarów rzeźby terenu

Wywiad terenowy jest kluczowym elementem w procesie geodezyjnego pomiaru, gdyż umożliwia dokładne sprawdzenie wizur pomiędzy sąsiednimi punktami geodezyjnej osnowy poziomej. W trakcie wywiadu terenowego geodeta zbiera informacje o warunkach terenowych, które mogą wpłynąć na pomiary. Przykładem może być ocena przeszkód, takich jak budynki czy drzewa, które mogą zasłaniać widok pomiędzy punktami pomiarowymi. Wysokiej jakości wizury są istotne, gdyż pozwalają na minimalizowanie błędów w pomiarach, co jest zgodne z normami geodezyjnymi, takimi jak PN-EN ISO 17123, które określają metody pomiarów geodezyjnych. Dobre praktyki w tej dziedzinie zakładają systematyczne sprawdzanie i weryfikację wizur w różnych warunkach, co przyczynia się do zwiększenia precyzji i rzetelności uzyskiwanych danych. W przypadku pomiarów osnowy poziomej, wywiad terenowy powinien być integralną częścią planowania pomiarów, co umożliwia lepsze zarządzanie ryzykiem i dostosowanie metod pracy do specyfiki terenu.

Pytanie 12

Na podstawie danych zamieszczonych na rysunku określ wielkość odchyłki kątowej.

A. +21cc

B. +7CC

C. -7CC

D. -21cc

Wiele niepoprawnych odpowiedzi wynika z niejasności dotyczących obliczeń oraz nieprawidłowej interpretacji kątów. Na przykład, odpowiedzi takie jak +21cc i +7CC sugerują dodatnią odchyłkę kątową, co jest wynikiem błędnego zrozumienia pojęcia 'odchyłki'. Odchyłkę kątową oblicza się jako różnicę między wartością oczekiwaną a wartością zmierzoną kątów. Jeśli suma kątów w trójkącie przekracza 180°, odchyłka będzie ujemna. Odpowiedzi takie jak -7CC i -21CC mogą wynikać z błędnych obliczeń lub nieprawidłowego przekształcenia minut na stopnie. Warto zauważyć, że w geometrii i geodezji, bardzo ważne jest stosowanie korekt, które wynikają z pomiarów kątów. W sytuacjach, gdy kąt jest mierzony z zaledwie minimalnym błędem, dokładność obliczeń jest kluczowa. Dlatego, aby unikać takich błędów, warto znanać zasady przekształcania jednostek oraz znaczenie precyzyjnych pomiarów w kontekście geodezyjnym. Zrozumienie standardów pomiarowych oraz praktycznych aspektów obliczeń kątowych ma ogromne znaczenie w każdej dziedzinie związanej z pomiarami, co jest kluczowe dla efektywności i jakości wykonania wszelkich projektów inżynieryjnych.

Pytanie 13

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Który z wymienionych dokumentów nie należy do operatu technicznego przekazywanego do Państwowego Zasobu Geodezyjnego i Kartograficznego?

A. Sprawozdanie techniczne

B. Certyfikat rektyfikacji sprzętu geodezyjnego

C. Opis topograficzny punktu osnowy pomiarowej

D. Dziennik pomiarowy

Certyfikat rektyfikacji sprzętu geodezyjnego nie jest dokumentem, który należy przekazać do Państwowego Zasobu Geodezyjnego i Kartograficznego (PZGiK) w ramach operatu technicznego. Operat techniczny jest zbiorem dokumentów, które potwierdzają wykonanie prac geodezyjnych i składają się z elementów takich jak dziennik pomiarowy, sprawozdanie techniczne oraz opis topograficzny punktu osnowy pomiarowej. Certyfikat rektyfikacji dotyczy jedynie stanu oraz kalibracji sprzętu geodezyjnego i jest istotny w kontekście zapewnienia jakości pomiarów, jednak nie stanowi elementu operatu. W praktyce, operat techniczny jest kluczowy dla weryfikacji i archiwizacji danych geodezyjnych, co jest niezbędne dla utrzymania standardów w branży. Zgodnie z przepisami prawa, dokumentacja ta musi być starannie przygotowana, aby zapewnić jej zgodność z obowiązującymi normami. Dobrą praktyką jest regularne przeglądanie i aktualizowanie procedur dotyczących dokumentacji operatów technicznych, co przyczynia się do lepszej organizacji pracy geodetów i podnosi jakość świadczonych usług.

Pytanie 16

Jakiego dokumentu wymaga geodeta, aby powiadomić ODGiK o wykonanych pracach geodezyjnych?

A. Podanie o dostęp do danych ewidencyjnych

B. Zgłoszenie pracy geodezyjnej

C. Wniosek o uzgodnienie dokumentacji i projektowej

D. Raport techniczny

Zgłoszenie pracy geodezyjnej jest kluczowym dokumentem, który geodeta musi sporządzić i złożyć w organie odpowiedzialnym za geodezję, czyli w Ośrodku Dokumentacji Geodezyjnej i Kartograficznej (ODGiK). Dokument ten informuje ODGiK o rozpoczęciu prac geodezyjnych, które mają na celu zbieranie danych dotyczących terenu, pomiarów oraz innych działań geodezyjnych. Przykładowo, gdy geodeta przystępuje do przeprowadzenia pomiarów granicznych, musi złożyć takie zgłoszenie, aby organy mogły monitorować realizację prac oraz zapewnić zgodność z obowiązującymi przepisami i standardami. W ramach praktyki, zgłoszenie to musi zawierać szczegóły dotyczące lokalizacji, rodzaju prac oraz planowanego terminu ich zakończenia. Taki proces jest zgodny z ustawą Prawo geodezyjne i kartograficzne, która nakłada obowiązek informacyjny na wykonawców takich prac. Zgłoszenie pracy geodezyjnej przyczynia się do transparentności działań geodezyjnych i umożliwia lepszą koordynację między różnymi podmiotami zaangażowanymi w proces geodezyjny.

Pytanie 17

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Aktualną miarę na linii pomiarowej, podczas pomiaru szczegółów metodą ortogonalną, określamy mianem

A. czołówką

B. podpórką

C. odciętą

D. rzędnej

Odpowiedź 'odcięta' jest poprawna, ponieważ w kontekście pomiarów ortogonalnych, odcięta to miara bieżąca na linii pomiarowej, która wskazuje współrzędne punktu w układzie współrzędnych kartezjańskich. Zastosowanie odciętej polega na określeniu odległości od punktu referencyjnego w kierunku poziomym, co jest kluczowe przy precyzyjnych pomiarach geodezyjnych i inżynieryjnych. W praktyce, odcięta jest często wykorzystywana w projektach budowlanych, gdzie precyzyjne wyznaczenie lokalizacji elementów konstrukcyjnych jest niezbędne dla zapewnienia stabilności i bezpieczeństwa budowli. Przykładem może być stosowanie odciętych podczas wyznaczania granic działek, czy też w procesie budowy infrastruktury drogowej, gdzie precyzyjne pomiary wpływają na jakość i funkcjonalność finalnego produktu. Dobrą praktyką jest regularne kalibrowanie sprzętu pomiarowego oraz przestrzeganie standardów ISO w zakresie pomiarów geodezyjnych, co zapewnia wysoką jakość uzyskiwanych danych.

Pytanie 19

Przedstawione okno dialogowe z programu do obliczeń geodezyjnych, wskazuje na obliczenia współrzędnych i wysokości punktów pomierzonych metodą

A. niwelacji trygonometrycznej.

B. tachimetrii elektronicznej.

C. tachimetrii zwykłej.

D. niwelacji punktów rozproszonych.

Analizując błędne odpowiedzi, można zauważyć, że każda z nich odnosi się do różnych metod pomiarowych, które nie są właściwe w kontekście przedstawionego okna dialogowego. Tachimetria elektroniczna, choć zaawansowana, skupia się na pomiarze kątów i odległości, co nie jest zgodne z niwelacją, której celem jest przede wszystkim ustalenie wysokości punktów. Niwelacja trygonometryczna również nie jest tu odpowiednia, ponieważ opiera się na pomiarze kątów i odległości w oparciu o geometryczne zasady, co nie jest widoczne w analizowanym przypadku. Z kolei tachimetria zwykła, będąca mniej precyzyjną metodą pomiarową niż tachimetria elektroniczna, nie dostarcza informacji o wysokości w sposób, jaki to ma miejsce w niwelacji punktów rozproszonych. Kluczowym błędem w rozumowaniu może być mylenie funkcji poszczególnych metod pomiarowych. Ważne jest zrozumienie, że każda z tych metod ma swoje specyficzne zastosowania i ograniczenia, a wybór odpowiedniej metody pomiarowej powinien być uzależniony od charakterystyki projektu oraz wymagań dotyczących dokładności. W praktyce geodezyjnej niezwykle istotne jest stosowanie odpowiednich instrumentów i technik, aby osiągnąć zamierzone rezultaty, a brak znajomości podstawowych różnic między tymi metodami może prowadzić do błędnych wniosków i, w efekcie, nieprawidłowych pomiarów.

Pytanie 20

Cyfra 2 w symbolu ²/₅, użytym podczas oznaczania w terenie punktów hektometrowych stworzonych w trakcie wytyczania linii profilu podłużnego, wskazuje na

A. całkowitą liczbę kilometrów od początku trasy

B. numer hektometra w konkretnym kilometrze

C. całkowitą liczbę metrów w jednym odcinku trasy

D. liczbę hektometrów w danym kilometrze trasy

Zrozumienie symboliki używanej w dokumentacji geodezyjnej, takiej jak 2/5, jest kluczowe dla prawidłowej interpretacji danych dotyczących tras. Odpowiedzi sugerujące, że cyfra 2 oznacza numer hektometra w danym kilometrze, pełną liczbę metrów w jednym odcinku trasy, czy liczbę hektometrów w danym kilometrze, prowadzą do fundamentalnych błędów interpretacyjnych. Zapis 2/5 jasno wskazuje, że cyfra w liczniku odnosi się do pełnych kilometrów, a nie hektometrów czy metrów. Pojęcie hektometra odnosi się do jednostki długości, która jest równa 100 metrom, co stanowi znacznie bardziej szczegółowy podział trasy, jednak nie jest ono reprezentowane w tym konkretnym zapisie. Typowym błędem jest mylenie jednostek i nieodpowiednia interpretacja zapisów dotyczących odległości, co może prowadzić do poważnych nieporozumień na etapie planowania i realizacji projektów. Zgodnie z najlepszymi praktykami w geodezji, kluczowe jest rozróżnienie między poszczególnymi jednostkami miary oraz zrozumienie ich zastosowania w kontekście pomiarów terenowych. Ostatecznie, poprawne zrozumienie tych symboli jest niezbędne dla efektywnego zarządzania danymi geodezyjnymi i zapewnienia dokładności w analizach przestrzennych.

Pytanie 21

Punkt, w którym niweleta styka się z powierzchnią terenu, nazywany jest punktem

A. charakterystycznym

B. hektometrowym

C. zmiany kierunku trasy

D. zerowym robót ziemnych

Punkt zerowy robót ziemnych to kluczowy element w projektach budowlanych, który odnosi się do miejsca, w którym niweleta, czyli linia pozioma określająca wysokość terenu, przecina się z naturalnym poziomem gruntu. Ten punkt stanowi punkt odniesienia dla dalszych prac ziemnych i budowlanych. W praktyce oznacza to, że wszelkie pomiary wysokości i głębokości są dokonywane względem tego punktu, co umożliwia precyzyjne wykonanie wykopów, nasypów oraz układanie nawierzchni. Zastosowanie punktu zerowego pozwala na uniknięcie błędów w pomiarach, które mogłyby prowadzić do poważnych problemów w późniejszych etapach budowy, takich jak osiadanie konstrukcji czy nieprawidłowe ukształtowanie terenu. Zgodnie z dobrą praktyką inżynieryjną, punkt zerowy powinien być ustalany na etapie planowania inwestycji, a jego lokalizacja powinna być dokładnie zaznaczona na dokumentacji projektowej. Współczesne technologie, takie jak skanowanie 3D czy GPS, również wspierają precyzyjne wyznaczanie punktu zerowego, co zwiększa dokładność i efektywność prac budowlanych.

Pytanie 22

Na podstawie przedstawionych w ramce przepisów prawnych określ, ile wynosi minimalna dokładność określenia położenia pojedynczego drzewa względem poziomej osnowy pomiarowej podczas pomiaru sytuacyjnego?

§ 16. Geodezyjny pomiar sytuacyjny

Geodezyjny pomiar sytuacyjny wykonuje się w sposób zapewniający określenie położenia szczegółu terenowego względem punktów poziomej osnowy geodezyjnej lub pomiarowej, z dokładnością nie mniejszą niż:

1) 0,10 m - w przypadku szczegółów terenowych I grupy;

2) 0,30 m - w przypadku szczegółów terenowych II grupy;

3) 0,50 m - w przypadku szczegółów terenowych III grupy;

[...]

§ 20. Geodezyjny pomiar wysokościowy

Geodezyjny pomiar wysokościowy wykonuje się w sposób zapewniający określenie wysokości szczegółu terenowego względem punktów wysokościowej osnowy geodezyjnej lub pomiarowej, z dokładnością nie mniejszą niż:

1) 0,02 m - dla przewodów i urządzeń kanalizacyjnych, o których mowa w § 19 ust. 3 pkt 1 i 2;

2) 0,05 m - dla obiektów budowlanych i urządzeń budowlanych oraz pikiet markowanych w terenie;

3) 0,1 m - dla budowli ziemnych, elastycznych lub mierzonych elektromagnetycznie podziemnych obiektów sieci uzbrojenia terenu oraz pikiet niemarkowanych w terenie.

A. 30 cm

B. 10 cm

C. 50 cm

D. 5 cm

Wybór innych wartości minimalnej dokładności określenia położenia drzewa wynika z nieporozumień związanych z interpretacją przepisów prawnych dotyczących geodezyjnego pomiaru sytuacyjnego. Odpowiedzi takie jak 10 cm, 5 cm czy 50 cm pokazują różne błędy myślowe, które mogą prowadzić do mylnych wniosków. Na przykład, przyjęcie 10 cm jako minimalnej dokładności sugeruje, że pomiary terenowe mogą być zrealizowane z nadzwyczajną precyzją, co nie jest wymagane w kontekście pomiarów II grupy, do której drzewa należą. Z kolei 5 cm podważa zasadność klasyfikacji obiektów, stawiając pytanie o zasadność tak wysokiej dokładności w przypadku elementów, które nie muszą być ustalone na taką wartość. Wybór 50 cm może wynikać z błędnej interpretacji przepisów, gdzie osoba odpowiadająca mogła sugerować, że przy pomiarach sytuacyjnych dopuszczalne są większe odchylenia. Ważne jest zrozumienie, że każdy rodzaj pomiaru posiada swoje standardy i wymagania, które są zgodne z zasadami klasyfikacji obiektów w geodezji. Właściwe podejście do tych norm jest kluczowe dla zapewnienia spójności i jakości danych, co ma bezpośrednie przełożenie na efektywność przyszłych działań planistycznych.

Pytanie 23

Jakim kolorem na mapie zasadniczej przedstawia się przewód elektroenergetyczny?

A. czerwonym

B. niebieskim

C. żółtym

D. pomarańczowym

Kolory używane do oznaczania różnych elementów infrastruktury, w tym przewodów elektroenergetycznych, mają swoje specyficzne znaczenie i są ustalane na podstawie norm i regulacji. Odpowiedzi, które sugerują inne kolory, takie jak żółty, niebieski czy pomarańczowy, mogą prowadzić do nieporozumień i pomyłek podczas planowania oraz wykonywania prac związanych z infrastrukturą energetyczną. Na przykład, kolor żółty często oznacza przewody gazowe, co może wprowadzać w błąd, gdyż nieodpowiednia identyfikacja linii może prowadzić do niebezpiecznych sytuacji. Podobnie, kolor niebieski jest zazwyczaj używany do reprezentacji wody lub systemów hydraulicznych. Pomarańczowy z kolei jest często zarezerwowany dla telekomunikacji. Wskutek tego, użycie tych kolorów do oznaczania przewodów elektroenergetycznych może wprowadzać zamieszanie wśród pracowników, co zwiększa ryzyko wypadków, a także opóźnia realizację projektów. W branży energetycznej, gdzie bezpieczeństwo i precyzja są kluczowe, przyjęcie standardów dotyczących kolorystyki oznaczeń jest niezbędne do zapewnienia właściwej komunikacji między różnymi służbami. Właściwe zrozumienie i stosowanie tych konwencji jest zatem istotne dla skuteczności działań oraz bezpieczeństwa na placu budowy.

Pytanie 24

W ciągu niwelacyjnym teoretyczna suma różnic wysokości, mająca wartość 0 m, jest uzyskiwana w przypadku

A. jednostronnie nawiązanego.

B. zamkniętego.

C. dwustronnie nawiązanego.

D. otwartego.

W przypadku niwelacji zamkniętej teoretyczna suma różnic wysokości wynosi 0 m, co oznacza, że po wykonaniu pomiarów w terenie i powrocie do punktu wyjścia, uzyskujemy taki sam poziom odniesienia. Taki układ pomiarowy minimalizuje błędy systematyczne i pozwala na dokładne określenie różnic wysokości między punktami. W praktyce niwelacja zamknięta jest stosowana w sytuacjach, gdzie wymagane są wysokie standardy dokładności, na przykład przy budowie infrastruktury drogowej, mostów czy budynków. W standardach branżowych, takich jak normy PN-EN 17123, podkreśla się znaczenie niwelacji zamkniętej jako metody o niskiej podatności na błędy pomiarowe. Wiedza na temat tej metody jest kluczowa dla inżynierów i geodetów, ponieważ pozwala na uzyskanie wiarygodnych pomiarów, co jest niezbędne w procesie projektowania i realizacji inwestycji budowlanych.

Pytanie 25

Które z przedstawionych na rysunku punktów są punktami głównymi łuku kołowego, będącego elementem trasy drogowej?

A. W, H, O

B. S, H, O

C. P, S, K

D. P, H, K

Odpowiedź P, S, K jest prawidłowa, ponieważ punkty te są kluczowymi elementami łuku kołowego w geometrii drogowej. Punkt początkowy (P) reprezentuje miejsce, w którym łuk się zaczyna, co jest istotne dla prawidłowego projektowania trasy, a także dla zapewnienia bezpieczeństwa i komfortu jazdy. Punkt styczności (S) to miejsce, w którym pojazd przechodzi z odcinka prostego na łuk, co ma znaczenie przy projektowaniu przejść między różnymi typami nawierzchni oraz przy obliczaniu promieni łuków, które wpływają na prędkość oraz stabilność ruchu. Punkt końcowy (K) wyznacza zakończenie łuku, co jest istotne dla dalszego prowadzenia trasy i jej planowania. W praktyce, poprawne zrozumienie i zastosowanie tych punktów jest kluczowe, aby zapewnić zgodność z normami projektowania dróg, takimi jak PN-EN 1991, które regulują parametry geometrii drogi oraz wpływają na bezpieczeństwo użytkowników dróg.

Pytanie 26

Na czym polega metoda niwelacji trygonometrycznej?

A. Na bezpośrednim pomiarze długości przy użyciu miarki, co nie ma związku z pomiarami wysokościowymi.

B. Na tworzeniu profili terenu za pomocą modelowania 3D, co nie dotyczy bezpośrednio pomiarów wysokościowych.

C. Na obliczaniu różnic wysokości na podstawie pomiarów kątów i odległości.

D. Na określaniu współrzędnych punktów za pomocą GPS, co nie jest związane z niwelacją trygonometryczną.

Metoda niwelacji trygonometrycznej jest jedną z kluczowych technik stosowanych w geodezji do pomiaru różnic wysokości między punktami terenowymi. Polega ona na wykorzystaniu pomiarów kątów oraz odległości poziomych lub skośnych, aby obliczyć różnice wysokości. Metoda ta wykorzystuje trygonometrię, w szczególności funkcje trygonometryczne, takie jak sinus i tangens, do przekształcenia danych kątowych i odległościowych w różnice wysokości. Dzięki temu można precyzyjnie określić wysokość punktów w terenie bez konieczności fizycznego przemieszczania się między nimi. W praktyce, niwelacja trygonometryczna jest stosowana w sytuacjach, gdy teren jest trudny do przebycia lub gdy pomiary wymagają dużej dokładności, np. w budownictwie mostów czy tuneli. Dodatkowo, ta technika jest przydatna w miejscach, gdzie niemożliwe jest zastosowanie tradycyjnych metod niwelacji, takich jak niwelacja geometryczna. Korzystanie z tej metody wymaga jednak precyzyjnych instrumentów, takich jak tachimetry, oraz umiejętności analizy danych pomiarowych w kontekście matematycznym. Metoda ta jest zgodna z normami i standardami geodezyjnymi, co czyni ją niezastąpioną w wielu profesjonalnych zastosowaniach.

Pytanie 27

Na rysunku osnowy pomiarowej nie należy zamieszczać

A. numerów punktów osnowy

B. uśrednionych długości linii pomiarowych

C. wyrównanych kątów poziomych

D. rzędnych oraz odciętych dotyczących szczegółów sytuacyjnych

Odpowiedź wskazująca na brak umieszczania rzędnych i odciętych do szczegółów sytuacyjnych na szkicu pomiarowej osnowy sytuacyjnej jest prawidłowa. Szkic osnowy sytuacyjnej ma na celu przedstawienie relacji pomiędzy punktami geodezyjnymi, ich numerami oraz geometrią układu, a nie szczegółów dotyczących elewacji czy innych informacji topograficznych. Umieszczanie rzędnych i odciętych na takim szkicu mogłoby prowadzić do zamieszania i nieczytelności, ponieważ podstawowym celem jest ukazanie układu punktów w płaszczyźnie poziomej. W praktyce, taki szkic powinien być bezpośrednim odzwierciedleniem wyników pomiarów, co wymaga skupienia się na podstawowych informacjach, takich jak długości linii pomiarowych czy wyrównane wartości kątów. Stosowanie się do tej zasady jest zgodne z normami geodezyjnymi, co zapewnia klarowność i spójność dokumentacji geodezyjnej. W praktyce, w przypadku prowadzenia pomiarów sytuacyjnych, geodeci często tworzą osobne rysunki lub wykresy, w których przedstawiają rzędne, co pozwala na precyzyjne odwzorowanie terenu i szczegółów topograficznych.

Pytanie 28

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Za zbieranie, zarządzanie i kontrolowanie przyjmowanych dokumentów do centralnego zasobu geodezyjnego i kartograficznego oraz udostępnianie jego informacji odpowiedzialny jest

A. Główny Geodeta Kraju

B. wojewódzki inspektor nadzoru geodezyjnego i kartograficznego

C. starosta

D. marszałek województwa

Główny Geodeta Kraju jest kluczowym organem w polskim systemie geodezyjnym i kartograficznym, odpowiedzialnym za gromadzenie, prowadzenie oraz kontrolę opracowań w centralnym zasobie geodezyjnym i kartograficznym. Jego zadania są ściśle związane z zapewnieniem spójności i aktualności danych, co jest niezbędne dla wielu dziedzin, takich jak planowanie przestrzenne, inżynieria czy ochrona środowiska. Na przykład, w procesie tworzenia dokumentacji dotyczącej inwestycji budowlanych, Główny Geodeta Kraju dostarcza dane geodezyjne, które są podstawą dla prawidłowego projektowania i realizacji obiektów budowlanych. Ponadto, zgodnie z obowiązującymi standardami, Główny Geodeta Kraju współpracuje z innymi instytucjami publicznymi oraz organami samorządowymi, co pozwala na efektywniejsze udostępnianie danych oraz ich wykorzystanie w praktyce. Dzięki tej współpracy możliwe jest również wprowadzenie innowacji oraz dostosowanie standardów do zmieniających się potrzeb rynku.

Pytanie 30

Który rodzaj pomiaru wykonywany jest w sposób przedstawiony na rysunku?

A. Pomiar wysokości repera.

B. Przeniesienie wysokości w dół.

C. Pomiar odległości między punktami.

D. Przeniesienie wysokości w górę.

Przeniesienie wysokości w dół jest kluczowym procesem w geodezji i budownictwie, umożliwiającym przenoszenie poziomu referencyjnego na niższe punkty. Na rysunku widzimy, że wysokość repera, oznaczonego jako HRp, jest przenoszona na dno wykopu. Użycie linii poziomej, oznaczonej literą "a", jest zgodne z zasadami geodezyjnymi, które zalecają zachowanie równoległości linii poziomych w celu zapewnienia dokładności pomiaru. Praktyczne zastosowanie tej techniki można zauważyć podczas budowy fundamentów, gdzie precyzyjne ustalenie poziomu jest niezbędne do zapewnienia stabilności konstrukcji. Technika ta jest również wykorzystywana w pracach melioracyjnych, gdzie konieczne jest przenoszenie poziomów wód gruntowych na niższe obszary. Przy odpowiednim zastosowaniu metod geodezyjnych, takich jak zastosowanie libelli czy niwelacji, możemy uzyskać wysoką dokładność przenoszenia wysokości, co jest fundamentem dla dalszych prac budowlanych oraz inżynieryjnych.

Pytanie 31

Który z obiektów należy do I grupy dokładnościowej detali terenowych?

A. Rura wodociągowa

B. Słup telekomunikacyjny

C. Plac sportowy

D. Skarpa bez umocnień

Słup telekomunikacyjny to zdecydowanie obiekt, który trafia do I grupy dokładnościowej, bo ma konkretną, stałą lokalizację. W geodezji jest to super ważne, bo te słupy wykorzystywane są jako punkty odniesienia przy pomiarach. Dzięki nim łatwiej tworzy się mapy i plany. Z praktyki wiem, że często są one wykorzystywane w inwentaryzacji, co pokazuje, jak wielką rolę odgrywają w tworzeniu infrastruktury. Jak wiadomo, musimy mieć pewność co do ich pozycji, a technologia GNSS jest tu nieoceniona, bo daje naprawdę wysoką dokładność. Oprócz tego, te słupy mają spore znaczenie w analizie przestrzennej i planowaniu urbanistycznym. Ich lokalizacja może mocno wpływać na to, jak działają usługi telekomunikacyjne w danym rejonie.

Pytanie 32

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Jeśli pomiar na łacie niwelacyjnej w kierunku wstecznym wyniósł 3549, a na łacie w kierunku przednim 0506, jaka jest różnica wysokości na pozycji niwelatora?

A. -4,055 m

B. +4,055 m

C. -3,043 m

D. +3,043 m

Odpowiedź +3,043 m jest poprawna, ponieważ obliczenie różnicy wysokości na stanowisku niwelatora opiera się na zasadzie, że różnica ta jest równa odczytowi na łacie wstecz minus odczytowi na łacie w przód. W tym przypadku, mamy 3549 mm (odczyt wstecz) minus 0506 mm (odczyt w przód). Wykonując to obliczenie: 3549 - 506 = 3043 mm. Przekształcając milimetry na metry, otrzymujemy 3,043 m, co oznacza, że niwelator znajdował się na wyższej wysokości względem łaty w przód. W praktyce, takie obliczenia są kluczowe w geodezji i budownictwie, gdyż pozwalają na precyzyjne ustalanie różnic wysokości, co jest niezbędne przy wyznaczaniu poziomów budynków, dróg czy innych konstrukcji. Zgodnie z zaleceniami branżowymi, ważne jest również, aby przed przystąpieniem do pomiarów sprawdzić kalibrację sprzętu, aby zapewnić dokładność wyników pomiarów.

Pytanie 35

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

Przedstawiona na rysunku metoda pomiarów zastosowana w celu wyznaczenia wysokości h segmentu komina pomiędzy punktami 1-2 jest niwelacją

A. trygonometryczną.

B. punktów rozproszonych.

C. w przód.

D. precyzyjną.

Niwelacja trygonometryczna jest kluczową metodą w geodezji, wykorzystywaną do precyzyjnego pomiaru różnic wysokości między punktami. W przedstawionej metodzie, pomiar wysokości segmentu komina między punktami 1-2 opiera się na pomiarze kątów oraz odległości poziomych, co jest charakterystyczne dla tej techniki. W praktyce, metoda ta znajduje zastosowanie w budownictwie, inżynierii lądowej oraz pomiarach terenowych, gdzie precyzyjne wyznaczenie wysokości jest niezbędne, na przykład przy budowie dróg, mostów czy wież. Niwelacja trygonometryczna zapewnia większą dokładność w porównaniu do innych metod, jak niwelacja geometryczna, zwłaszcza na dużych odległościach. Standardy branżowe, takie jak normy ISO dotyczące pomiarów geodezyjnych, wskazują na niwelację trygonometryczną jako jedną z najefektywniejszych metod pomiarowych, co potwierdza jej powszechne zastosowanie w różnorodnych projektach inżynieryjnych.

Pytanie 37

Jaką długość ma odcinek na mapie o skali 1:40 000, jeśli na mapie w skali 1:20 000 jego długość wynosi 50 cm?

A. 25 cm

B. 2,5 cm

C. 5 cm

D. 50 cm

Odpowiedź 25 cm jest poprawna, ponieważ aby przeliczyć długość odcinka na mapie w nowej skali, należy uwzględnić relację między skalami. W skali 1:20 000, 50 cm na mapie odpowiada 10 000 m w rzeczywistości (50 cm * 20 000). W skali 1:40 000 ten sam 10 000 m w rzeczywistości odpowiada 25 cm na mapie (10 000 m / 40 000). Dlatego długość odcinka w skali 1:40 000 wynosi 25 cm. Praktycznym zastosowaniem tej wiedzy jest umiejętność przeliczania długości odcinków na mapach w różnych skalach, co jest kluczowe w geodezji, kartografii i planowaniu przestrzennym. W wielu zastosowaniach, takich jak projektowanie infrastruktury lub analiza lokalizacji, precyzyjne przeliczenie długości i powierzchni w różnych skalach jest niezbędne, aby zapewnić zgodność z rzeczywistością i precyzję planów. Warto również dodać, że znajomość konwersji skali jest istotna dla osób pracujących z mapami, które muszą interpretować dane w kontekście różnych zastosowań terenowych.

Pytanie 38

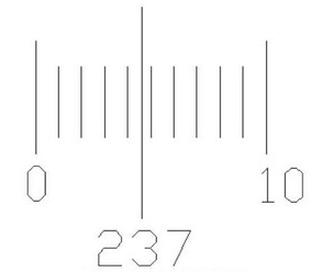

Ile wynosi wartość kąta poziomego zmierzonego za pomocą teodolitu optycznego, jeżeli wskazania instrumentu są zgodne z przedstawionymi na rysunku?

A. 237,5200g

B. 237,5200°

C. 237,4800g

D. 237,4800°

Kiedy mierzysz kąt poziomy teodolitem optycznym, masz 237,48 grada. I to jest całkiem dobra odpowiedź! Widzisz, teodolit pokazuje 237 pełnych gradów plus jeszcze 0,48, co daje razem ten wynik. W geodezji warto wiedzieć, jakie są różnice między stopniami a gradami i radianami. W praktyce używamy gradów, bo są bardziej dokładne do odwzorowywania kątów w geometrii. Zawsze dobrze jest zapisywać wyniki z precyzją, na przykład cztery miejsca po przecinku, żeby uniknąć błędów zaokrągleń. Więc zapis „237,4800 g” to standard, który ułatwia późniejsze obliczenia i analizy. Umiejętność poprawnego odczytu i zapisu pomiarów to klucz do uzyskania dobrych danych, które potem pomogą w projektowaniu i realizacji prac inżynieryjnych.

Pytanie 39

Godło mapy 6.115.27.25.3.4 w systemie współrzędnych PL-2000 reprezentuje mapę w skali

A. 1:1000

B. 1:2000

C. 1:500

D. 1:5000

Analizując inne skale, takie jak 1:1000, 1:2000 czy 1:500, warto zauważyć, że każda z nich odnosi się do różnych zakresów szczegółowości odwzorowania terenu. Skala 1:1000 jest znacznie bardziej szczegółowa i jest zazwyczaj stosowana w geodezji i projektowaniu budynków, jednak nie jest typowo używana w kontekście mapy o numerze 6.115.27.25.3.4. Z kolei skala 1:2000, mimo że również może być używana do przedstawiania terenów miejskich, nie odpowiada standardowi wskazanemu w godle. Skala 1:500 jest skrajnie szczegółowa, co czyni ją odpowiednią dla planów zagospodarowania terenu, lecz nie w kontekście ogólnych map topograficznych. Typowym błędem myślowym jest założenie, że im mniejsza liczba w skali, tym większa szczegółowość, co prowadzi do mylnej interpretacji. W rzeczywistości każda skala ma swoje zastosowanie w określonych kontekstach, dlatego kluczowe jest zrozumienie, jak poszczególne skale wpływają na przekazywaną informację. Standardy kartograficzne w Polsce wyraźnie definiują zastosowanie poszczególnych skal w zależności od ich celów i kontekstu, co podkreśla znaczenie znajomości tych zasad w pracy zawodowej.

Pytanie 40

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
