Informacje o egzaminie:

Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.10 - Montaż i uruchamianie urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 13 maja 2026 10:03
Data zakończenia: 13 maja 2026 10:04

Egzamin niezdany

Wynik: 0/40 punktów (0,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Które urządzenie jest używane do wymuszania obiegu cieczy solarnej w systemie?

A. zbiornik wyrównawczy

B. zawór regulacyjny

C. pompa

D. kolektor słoneczny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pompa w instalacji solarnej odgrywa kluczową rolę w wymuszaniu obiegu cieczy solarnej, co jest niezbędne do efektywnego transportu ciepła z kolektorów do systemu grzewczego. Działa na zasadzie mechanicznego przemieszczenia cieczy, co pozwala na utrzymanie optymalnego przepływu, a tym samym zapewnienie wysokiej efektywności energetycznej całego systemu. Pompy są projektowane z myślą o różnorodnych zastosowaniach, w tym do pracy w warunkach zmiennego obciążenia, co jest typowe dla systemów solarnych, gdzie ilość dostępnej energii cieplnej jest uzależniona od warunków atmosferycznych. Standardy takie jak EN 16297-1 dotyczące pomiarów efektywności pomp podkreślają znaczenie ich właściwego doboru i instalacji, co wpływa na trwałość i niezawodność systemu. Przykładem może być pompa obiegowa, która zapewnia stabilny przepływ w instalacjach z kolektorami słonecznymi, co pozwala na skuteczne wykorzystanie energii odnawialnej.

Pytanie 2

Aby instalacja solarna osiągnęła maksymalną wydajność cieplną w okresie letnim, kolektor słoneczny powinien być zainstalowany na

A. południowej stronie dachu pod kątem 30°

B. północnej stronie dachu pod kątem 30°

C. północnej stronie dachu pod kątem 60°

D. południowej stronie dachu pod kątem 60°

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Usytuowanie kolektora słonecznego na południowej połaci dachu w kącie nachylenia 30° jest optymalne dla maksymalizacji wydajności cieplnej instalacji solarnej w okresie letnim. Południowa ekspozycja zapewnia najlepszy dostęp do promieni słonecznych w ciągu dnia, co jest kluczowe dla generowania energii cieplnej. Kąt nachylenia 30° umożliwia efektywne wychwytywanie promieniowania słonecznego, minimalizując jednocześnie straty spowodowane odbiciem światła. Dodatkowo, taki kąt nachylenia jest zgodny z najlepszymi praktykami inżynieryjnymi, które wskazują, że dla instalacji solarnych montowanych w strefie umiarkowanej, kąt nachylenia powinien wynosić od 30° do 45°, co zwiększa efektywność absorpcji energii słonecznej. W praktyce, zastosowanie tego typu konfiguracji skutkuje wyższą temperaturą czynnika grzewczego i większą produkcją energii, co pozwala na lepsze zaspokojenie potrzeb cieplnych budynków w okresie letnim, a także na oszczędności w kosztach energii.

Pytanie 3

Jak należy łączyć rury miedziane w instalacjach solarnych?

A. sklejenie

B. zgrzewanie polifuzyjne

C. zgrzewanie elektrooporowe

D. lutowanie twarde

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Lutowanie twarde to jedna z najczęściej używanych metod do łączenia rur miedzianych w systemach solarnych. Dlaczego? Bo jest naprawdę mocne i wytrzymuje wysokie temperatury, co w przypadku solarów jest mega ważne. W skrócie, chodzi o to, że materiał lutowniczy się topi i wnika w szczelinę między rurami, przez co połączenie jest trwałe i szczelne. Poza tym lutowanie twarde dobrze przewodzi ciepło, co na pewno wpływa na wydajność całego systemu. W praktyce można je spotkać nie tylko w solarach, ale też w chłodnictwie, klimatyzacji czy wodociągach. Co ciekawe, rzecz ta jest zgodna z europejskimi normami, więc można śmiało polecać ten sposób łączenia. No i pamiętaj, żeby zawsze robić to w odpowiednich warunkach, korzystając z dobrych narzędzi i materiałów, wtedy połączenia będą trwalsze i bardziej niezawodne.

Pytanie 4

Przyczyną wydostawania się czynnika z zaworu bezpieczeństwa w systemach solarnych może być

A. wysoka wilgotność powietrza

B. niewystarczające stężenie płynu solarnego

C. zapowietrzenie systemu

D. niewielka objętość przeponowego naczynia wzbiorczego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zbyt mała objętość przeponowego naczynia wzbiorczego w instalacjach solarnych może prowadzić do nieprawidłowego działania systemu, co skutkuje wypływem czynnika chłodzącego z zaworu bezpieczeństwa. Naczynie wzbiorcze pełni kluczową rolę w kompensacji zmian objętości płynu solarnego, które są spowodowane rozszerzalnością cieplną. W przypadku niewystarczającej objętości, ciśnienie w instalacji może wzrosnąć powyżej dozwolonego poziomu, co aktywuje zawór bezpieczeństwa. Utrzymanie odpowiedniej objętości naczynia wzbiorczego jest zgodne z normą PN-EN 12828, która określa zasady projektowania i eksploatacji systemów grzewczych. Praktycznie oznacza to, że każdy projektant instalacji solarnych powinien dokładnie obliczyć wymagane parametry naczynia wzbiorczego, uwzględniając maksymalne i minimalne temperatury pracy, aby zapewnić stabilność i bezpieczeństwo całego systemu. Warto również regularnie kontrolować stan naczynia oraz jego ciśnienie, co pomoże zminimalizować ryzyko wystąpienia awarii i zapewnić efektywność energetyczną systemu.

Pytanie 5

Sterownik kontroluje funkcjonowanie w słonecznych systemach grzewczych

A. przeponowego naczynia wzbiorczego

B. pompy obiegowej

C. manometru

D. zaworu bezpieczeństwa

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pompa obiegowa w słonecznych instalacjach grzewczych odgrywa kluczową rolę, zapewniając prawidłowy obieg medium grzewczego, jakim najczęściej jest woda. Jej głównym zadaniem jest przepompowywanie wody z kolektorów słonecznych do zbiornika ciepłej wody użytkowej oraz do grzejników, co pozwala na efektywne wykorzystanie energii słonecznej. W przypadku instalacji, w których energia słoneczna jest głównym źródłem ciepła, pompa ta musi pracować wydajnie i niezawodnie, aby zapewnić optymalne warunki do podgrzewania wody. W praktyce, dobór pompy obiegowej powinien być zgodny z wytycznymi producentów kolektorów oraz normami branżowymi, takimi jak PN-EN 12975, które określają wymagania dotyczące wydajności kolektorów słonecznych. Warto również pamiętać o zabezpieczeniach, takich jak czujniki temperatury, które mogą automatycznie regulować pracę pompy, co zwiększa efektywność systemu oraz minimalizuje ryzyko przegrzania. Ponadto, regularna konserwacja pompy obiegowej, w tym kontrola uszczelek i łożysk, jest istotna dla zapewnienia jej długowieczności i efektywności działania.

Pytanie 6

Jakie urządzenie jest używane do pomiaru natężenia przepływu czynnika roboczego w słonecznej instalacji grzewczej?

A. rotametr

B. refraktometr

C. higrometr

D. manometr

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rotametr jest przyrządem pomiarowym, który służy do określenia natężenia przepływu cieczy lub gazów w instalacjach przemysłowych, w tym w słonecznych systemach grzewczych. Działa na zasadzie pomiaru przepływu w odpowiednio ukształtowanej rurze, w której porusza się pływak. Wraz ze wzrostem natężenia przepływu pływak unosi się wyżej w rurze, co jest wskaźnikiem przepływu. Rotametry są szeroko stosowane w różnych branżach, w tym w energetyce odnawialnej, gdzie precyzyjny pomiar przepływu czynnika roboczego jest kluczowy dla efektywności systemu. W kontekście instalacji solarnych, rotametry mogą pomóc w optymalizacji wydajności, zapewniając, że odpowiednia ilość medium roboczego przepływa przez kolektory słoneczne, co ma bezpośredni wpływ na efektywność konwersji energii słonecznej na ciepło. Dobrą praktyką jest regularne kalibrowanie rotametrów oraz monitorowanie ich stanu technicznego, aby zapewnić dokładne pomiary i zapobiec ewentualnym awariom systemu.

Pytanie 7

Podczas rocznego przeglądu zaleca się przeprowadzanie inspekcji stanu płynu solarnego. Który z parametrów płynu solarnego nie podlega ocenie?

A. Ilość

B. Zapach

C. Gęstość

D. Barwa

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zapach płynu solarnego nie jest standardowym parametrem, który podlega ocenie podczas corocznego przeglądu. Kluczowe aspekty, które są monitorowane, to barwa, gęstość oraz ilość płynu, ponieważ mają one bezpośredni wpływ na wydajność systemu solarnego. Barwa płynu może wskazywać na jego czystość, natomiast gęstość jest istotna dla oceny jego właściwości termicznych. Ilość płynu jest również kluczowa, ponieważ niewłaściwy poziom może prowadzić do nieprawidłowego działania systemu. Regularne sprawdzanie tych parametrów jest zgodne z praktykami branżowymi, które zalecają również wymianę płynu co kilka lat, w zależności od jego jakości. Wiedza na temat tych parametrów pozwala na bieżąco monitorować stan systemu solarnego, co przyczynia się do jego dłuższej żywotności i efektywności energetycznej.

Pytanie 8

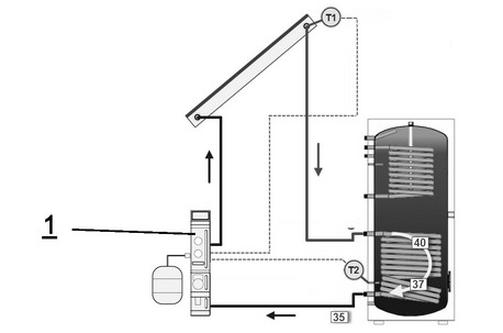

Na rysunku cyfrą 1 oznaczono

A. kocioł.

B. stację solarną.

C. zbiornik buforowy.

D. kolektor słoneczny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Stacja solarna, zaznaczona w rysunku jako numer 1, jest mega ważnym elementem w całym systemie solarnym. To ona reguluje i kontroluje przepływ płynów, co ma kluczowe znaczenie dla efektywności działania. W stacji solarnej znajdziemy różne części, takie jak pompy obiegowe, które dbają o sprawny przepływ cieczy. Są też zawory i manometry, które pomagają w regulowaniu ciśnienia i temperatury, co naprawdę wpływa na to, jak dobrze wszystko działa. Kiedy projektuje się systemy solarne, ważne jest, żeby wszystko było zgodne z normami, na przykład EN 12975, które mówią o kolektorach słonecznych. Nieodpowiednia instalacja stacji solarnej może prowadzić do problemów, takich jak przegrzewanie się lub niewystarczające ogrzewanie, więc to naprawdę kluczowy element. Korzystanie z technologii solarnej jest też istotne dla zrównoważonego rozwoju i redukcji emisji CO2, co pasuje do współczesnych trendów w energetyce.

Pytanie 9

W celu przygotowania materiałowego zestawienia do montażu instalacji solarnej, tworzy się

A. obmiar robót

B. przedmiar robót

C. zapytanie ofertowe

D. harmonogram wykonywanych prac

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "przedmiar robót" jest prawidłowa, ponieważ przedmiar robót to dokument, który szczegółowo określa rodzaje i ilości materiałów, które będą potrzebne do realizacji projektu, w tym montażu instalacji solarnej. W kontekście instalacji solarnej, przedmiar robót powinien zawierać elementy takie jak panele słoneczne, inwertery, okablowanie oraz inne komponenty niezbędne do prawidłowego działania systemu. Sporządzenie przedmiaru robót jest kluczowe dla dokładnego oszacowania kosztów projektu oraz dla zapewnienia, że wszystkie niezbędne materiały zostaną uwzględnione i dostarczone na czas. Standardy branżowe, takie jak normy ISO dotyczące zarządzania projektami, podkreślają znaczenie rzetelnego przedmiaru jako podstawy do efektywnego planowania i kontroli wydatków. W praktyce, dobrze opracowany przedmiar robót umożliwia również lepsze porównanie ofert od różnych dostawców oraz ułatwia komunikację z wykonawcami, co przyczynia się do bardziej płynnego przebiegu realizacji projektu.

Pytanie 10

Z jakiego rodzaju materiału można zrealizować instalację łączącą kolektory słoneczne z zasobnikiem na ciepłą wodę użytkową?

A. Polietylen.

B. Poliamid.

C. Stal stopowa.

D. Polipropylen.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Stal stopowa jest materiałem o wyjątkowych właściwościach mechanicznych i chemicznych, co czyni ją idealnym wyborem do budowy instalacji łączącej kolektory słoneczne z zasobnikiem ciepłej wody użytkowej. Stal stopowa charakteryzuje się wysoką wytrzymałością na ciśnienie oraz korozję, co jest kluczowe w przypadku systemów, które muszą znosić zmienne warunki atmosferyczne oraz wysokie temperatury. Dodatkowo, stal stopowa ma dobrą przewodność cieplną, co wspomaga efektywność wymiany ciepła w instalacji. W praktyce, instalacje wykonane ze stali stopowej są często stosowane w dużych systemach solarnych, gdzie niezawodność i trwałość są kluczowe. Stal stopowa spełnia również wymagania norm takich jak EN 10088, co zapewnia jej wysoką jakość. Ponadto, zastosowanie stalowych rur w instalacjach solarnych jest zgodne z dobrymi praktykami inżynieryjnymi, które zalecają materiały o wysokiej odporności na deformacje i zmęczenie, co minimalizuje ryzyko awarii.

Pytanie 11

Czym charakteryzują się kolektory CPC?

A. są wyposażone w dodatkową izolację cieplną

B. posiadają podwójny absorber

C. zawierają kanały do ogrzewania powietrza

D. mają dodatkowe zwierciadła skupiające promieniowanie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kolektory CPC (Compound Parabolic Concentrators) wykorzystują dodatkowe zwierciadła, które skupiają promieniowanie słoneczne na absorberach, co zwiększa efektywność konwersji energii słonecznej na ciepło. Dzięki zastosowaniu zwierciadeł, kolektory te mogą zbierać promieniowanie z szerszego kąta padania, co jest szczególnie korzystne w zmiennych warunkach atmosferycznych. Przykładem zastosowania kolektorów CPC jest ich użycie w instalacjach solarnych do podgrzewania wody użytkowej w budynkach mieszkalnych oraz w przemysłowych systemach grzewczych. W praktyce, zastosowanie tych kolektorów pozwala na zwiększenie wydajności energetycznej systemu grzewczego, co ma istotne znaczenie w kontekście zrównoważonego rozwoju i redukcji emisji CO2. Zgodnie z normami branżowymi, kolektory CPC są często wykorzystywane w połączeniu z innymi technologiami odnawialnymi, co sprzyja synergii i optymalizacji wydajności energetycznej.

Pytanie 12

Pompy obiegowe w systemach solarnych mają funkcję soft-start. Jakie jest jej przeznaczenie?

A. redukcji prądu rozruchu pompy

B. kontroli prędkości obrotowej pompy

C. zablokowania pompy, gdy temperatura płynu przekroczy 110°C

D. ochrony pompy przed przepięciem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pompy obiegowe w instalacjach solarnych są często wyposażone w funkcję soft-start, która ma na celu obniżenie prądu rozruchu pompy. Ta technologia przyczynia się do wydłużenia żywotności urządzenia oraz redukcji obciążeń elektrycznych w momencie włączenia. W praktyce, podczas rozruchu silnika pompy, prąd może znacznie wzrosnąć, co prowadzi do nadmiernego zużycia energii i stresu mechanicznego na elementy pompy. Dzięki funkcji soft-start, prąd rozruchowy jest limitowany, co pozwala na stopniowe zwiększanie prędkości obrotowej silnika. To z kolei zmniejsza ryzyko uszkodzeń oraz zapewnia stabilną pracę instalacji. W kontekście standardów branżowych, taka funkcjonalność jest zalecana w celu spełnienia norm efektywności energetycznej oraz bezpieczeństwa, co potwierdzają wytyczne wielu organizacji energetycznych. Przykładem zastosowania mogą być systemy grzewcze, w których pompy obiegowe są kluczowe dla efektywności energetycznej, a ich delikatne uruchamianie wpływa na oszczędności oraz komfort użytkowania.

Pytanie 13

Do uzupełnienia systemu solarnego, który wspomaga produkcję ciepłej wody użytkowej, powinno się zastosować

A. wodę destylowaną

B. wodę z instalacji kotła centralnego ogrzewania

C. roztwór soli kuchennej

D. mieszaninę glikolu propylenowego i wody

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Mieszanina glikolu propylenowego i wody jest optymalnym wyborem do napełnienia instalacji solarnej wspomagającej wytwarzanie ciepłej wody użytkowej. Glikol propylenowy działa jako środek antyzamarzający, co jest kluczowe w przypadku systemów solarnych, szczególnie w chłodniejszych klimatach. Dzięki jego stosunkowo niskiej toksyczności, glikol propylenowy jest bezpieczny dla środowiska i zdrowia, co czyni go preferowanym rozwiązaniem. Taki roztwór nie tylko zapobiega zamarzaniu cieczy w instalacji, ale także zwiększa efektywność przenoszenia ciepła. W praktyce, mieszanka ta pozwala na dłuższe eksploatowanie systemu solarnego bez ryzyka uszkodzeń spowodowanych niskimi temperaturami. W standardach branżowych i zaleceniach producentów instalacji solarnych, tego rodzaju roztwory są powszechnie polecane, co podkreśla ich znaczenie w zapewnieniu niezawodności i wydajności systemu."

Pytanie 14

Przyczyną mniejszej od przewidywanej wydajności biwalentnego systemu, przedstawionego na rysunku, jest nieprawidłowe podłączenie

A. dopływu zimnej wody.

B. kolektorów słonecznych.

C. odpływu ciepłej wody.

D. wężownicy w zbiorniku.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Nieprawidłowe podłączenie odpływu ciepłej wody ma kluczowe znaczenie dla efektywności biwalentnego systemu grzewczego. W przypadku, gdy odpływ ciepłej wody jest źle skonfigurowany, ciepła woda może nie być w odpowiedni sposób kierowana do obiegu, co skutkuje obniżoną wydajnością całego systemu. Dobrze zaprojektowane systemy grzewcze opierają się na zasadach hydrauliki, gdzie kluczowym aspektem jest zgodność przepływu z wymaganiami systemu. W praktyce oznacza to, że każdy element systemu, w tym zbiorniki, pompy i kolektory, musi być odpowiednio zbalansowany. W standardach branżowych, takich jak normy ISO oraz PN-EN, podkreśla się znaczenie autodopasowujących się układów hydraulicznych, co może być osiągnięte tylko przy właściwym podłączeniu odpływu ciepłej wody. Dostosowanie układów do indywidualnych potrzeb użytkownika jest również kluczowe, a niewłaściwe podłączenie może prowadzić do strat energetycznych oraz obniżenia komfortu cieplnego. Odpowiednia konfiguracja jest zatem podstawą dla uzyskania optymalnej wydajności systemu grzewczego.

Pytanie 15

Na podstawie danych zawartych w tabeli dobierz średnicę rury, jeżeli w instalacji solarnej przewidziano montaż 16 kolektorów.

Średnica rury [mm]	Ilość czynnika w 1 mb rury [dm³/mb]	Liczba podłączonych kolektorów
15 x 1,0	0,13	1 – 3
18 x 1,0	0,2	4 – 6
22 x 1,0	0,31	7 – 9
28 x 1,5	0,49	10 – 20
35 x 1,5	0,8	21 – 30
42 x 1,5	1,2	31 – 40

A. 42 x 1,5

B. 22 x 1,0

C. 35 x 1,5

D. 28 x 1,5

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór średnicy rury 28 x 1,5 jest uzasadniony, ponieważ w tabeli przedstawiono zakresy średnic rur, które są odpowiednie dla określonej liczby kolektorów. W przypadku instalacji solarnej z 16 kolektorami, średnica 28 x 1,5 mieści się w przedziale od 10 do 20 kolektorów, co jest zgodne z zaleceniami branżowymi. Użycie rury o tej średnicy zapewnia optymalne przepływy cieczy w systemie, co przekłada się na efektywność całej instalacji. Dobrze dobrana średnica rury jest kluczowa dla minimalizacji strat ciśnienia oraz zapewnienia odpowiedniego transportu ciepła z kolektorów do zbiorników magazynowych. Ponadto, w praktyce, zastosowanie rur o właściwych średnicach pozwala na uniknięcie problemów z hałasem czy drganiami, które mogą wystąpić przy niewłaściwym doborze. Zgodnie z normami branżowymi, dobór średnicy powinien być także oparty na przepływach cieczy oraz ich prędkości, co w tym przypadku zostało spełnione. Dlatego odpowiedź 28 x 1,5 jest nie tylko poprawna, ale również zgodna z najlepszymi praktykami w tej dziedzinie.

Pytanie 16

W jakiej technologii łączy się kolektor słoneczny z wymiennikiem ciepła?

A. Zgrzewanie

B. Lutowanie twarde

C. Klejenie

D. Lutowanie miękkie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Lutowanie twarde jest techniką, która jest powszechnie stosowana do łączenia elementów w systemach grzewczych, w tym kolektorów słonecznych z wymiennikami ciepła. Proces lutowania twardego polega na użyciu stopu metalu o wysokiej temperaturze topnienia, co zapewnia mocne i trwałe połączenie. Dzięki temu, że lutowanie twarde tworzy spoiny odporne na wysoką temperaturę oraz ciśnienie, jest idealne do zastosowań w układach, w których występują ekstremalne warunki operacyjne, takie jak w instalacjach solarnych. Przykładem może być połączenie miedzi w instalacjach solarnych, gdzie zastosowanie lutowania twardego jest zgodne z normą PN-EN 12792:2007, która określa wymagania dla systemów solarnych. Dodatkowo, lutowanie twarde pozwala na osiągnięcie wysokiej wydajności wymiany ciepła, co zwiększa efektywność całego systemu. W praktyce, lutowanie twarde może być stosowane do łączenia elementów o różnych grubościach, co czyni tę metodę bardzo wszechstronną w inżynierii cieplnej.

Pytanie 17

Połączenie zaciskowe przewodów solarnych z twardymi rurami miedzianymi jest wykonane nieprawidłowo, gdy

A. połączenie nie zostało oznaczone jako zaciśnięte

B. nie oznaczono pełnego wsunięcia rury do kielicha złączki

C. nie podano numeru porządkowego do opisu połączenia

D. brak daty opisującej połączenie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pełne wsunięcie rury do kielicha złączki jest kluczowym elementem zapewniającym szczelność i trwałość połączenia zaciskowego przewodów solarnych z rurami miedzianymi. Niewłaściwe wsunięcie może prowadzić do wycieku czynników roboczych, a w dłuższej perspektywie – do uszkodzeń systemu. Standardy branżowe, takie jak normy ISO dotyczące połączeń rur, podkreślają konieczność prawidłowego montażu, co zapewnia bezpieczeństwo oraz efektywność działania instalacji. W praktyce, niepełne wsunięcie rury może skutkować osłabieniem połączenia, a także zwiększonym ryzykiem korozji, co negatywnie wpływa na całkowitą wydajność systemu solarnego. Przykładowo, w instalacjach grzewczych, gdzie ciśnienie i temperatura są kluczowe, nieprawidłowe połączenie może prowadzić do poważnych awarii. Dlatego ważne jest, aby każdy element połączenia był dokładnie kontrolowany podczas montażu, co jest zgodne z zaleceniami producentów oraz praktykami inżynieryjnymi.

Pytanie 18

Na rysunku przedstawiono urządzenie przeznaczone do

A. napełniania układu solarnego.

B. filtrowania wody basenowej.

C. odkamieniania wymiennika ciepła.

D. nabijania instalacji klimatyzacyjnej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi numer 3, dotyczącej napełniania układu solarnego, jest prawidłowy, ponieważ na zdjęciu widoczne jest urządzenie typowe dla stacji napełniania systemów solarnych. Tego rodzaju urządzenia są niezbędne przy instalacji i konserwacji układów solarnych, które wykorzystują energię słoneczną do podgrzewania wody. Kluczowe elementy, takie jak zbiornik na czynnik roboczy, pompa oraz odpowiednie przewody, umożliwiają efektywne wprowadzanie płynu do instalacji. Dobrą praktyką jest regularne sprawdzanie stanu układu solarnego oraz jego napełnienie odpowiednim płynem, co zapobiega uszkodzeniom związanym z brakiem czynnika roboczego. Użycie stacji napełniania zapewnia również odpowiedni poziom ciśnienia oraz usunięcie powietrza z układu, co jest kluczowe dla optymalnej wydajności systemu. Właściwe napełnienie układu solarnego zgodnie z wytycznymi producentów oraz normami branżowymi zapewnia jego długotrwałą i efektywną pracę.

Pytanie 19

Aby zrealizować połączenia instalacji ciepłej wody użytkowej z rur PPR, należy skorzystać ze zgrzewarki

A. elektrooporowej

B. doczołowej

C. punktowej

D. kielichowej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zgrzewarka kielichowa jest najodpowiedniejszym narzędziem do łączenia rur PPR w instalacjach ciepłej wody użytkowej, ponieważ zapewnia stabilne i trwałe połączenie dzięki procesowi zgrzewania, który polega na podgrzewaniu materiałów do temperatury topnienia, a następnie ich łączeniu. W praktyce, podczas używania zgrzewarki kielichowej, końcówka rury PPR jest włożona w kielich złączki, a następnie poddawana działaniu wysokiej temperatury. W efekcie, materiał rury i złączki topnieje, a po schłodzeniu tworzy mocne i hermetyczne połączenie. Zastosowanie tej metody jest zgodne z normami PN-EN 12201 dotyczącymi instalacji wodociągowych i zapewnia, że połączenia są odporne na wysokie ciśnienia oraz temperatury. W instalacjach ciepłej wody użytkowej, gdzie wysokie ciśnienie i temperatura mogą być normą, kluczowe jest wykorzystanie właśnie tej metody, co podkreśla jej popularność w branży budowlanej oraz instalacyjnej.

Pytanie 20

Nieuruchomienie pompy obiegowej w obiegu solarnym może być spowodowane

A. zbyt niskim ciśnieniem w obiegu solarnym

B. zablokowanym wirnikiem pompy

C. zbyt wysokim ciśnieniem w obiegu solarnym

D. zabrudzonym filtrem, który znajduje się przed pompą

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zablokowany wirnik pompy jest jedną z najczęstszych przyczyn braku działania pompy obiegowej w obiegu solarnym. W przypadku, gdy wirnik nie może swobodnie obracać się, pompa nie jest w stanie przetłaczać cieczy, co prowadzi do braku obiegu. Przyczyną zablokowania wirnika mogą być zanieczyszczenia, które dostały się do pompy, na przykład fragmenty rdzy, osady mineralne lub inne ciała obce. Aby zapobiec takim sytuacjom, zaleca się regularne sprawdzanie i czyszczenie filtrów oraz stosowanie pomp wysokiej jakości, które są mniej podatne na uszkodzenia. W praktyce, aby właściwie utrzymać system solarny, warto wprowadzić harmonogram przeglądów technicznych, który obejmuje kontrolę wszystkich elementów systemu, w tym pompy, filtrów i wirników. Dbanie o czystość obiegu solarnym oraz odpowiednią konserwację pomp nie tylko zwiększa efektywność systemu, ale również przedłuża jego żywotność, co jest zgodne z najlepszymi praktykami branżowymi.

Pytanie 21

Jakie będzie pierwsze następstwo utraty zasilania w instalacji solarnej podczas słonecznego dnia?

A. zapowietrzenie systemu solarnego

B. wrzenie wody w zbiorniku

C. przeciek płynu solarnego przez zawór bezpieczeństwa

D. wzrost temperatury płynu solarnego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wzrost temperatury płynu w instalacji solarnej, gdy zasilanie gaśnie, to dość istotny temat. Kiedy jest słońce i panele produkują energię, płyn, który zazwyczaj jest mieszanką wody z glikolem, nagrzewa się pod wpływem promieni słonecznych. Normalnie, dzięki pompom, płyn krąży przez wymienniki ciepła i przekazuje energię do zbiornika. Ale gdy zniknie zasilanie, pompy stają się bezużyteczne, płyn się nie rusza i zaczyna się nagrzewać. To może prowadzić do przegrzania i nawet uszkodzenia sprzętu. Dlatego nowoczesne systemy mają czujniki temperatury i różne zabezpieczenia, które mogą reagować na zmiany temperatury, żeby minimalizować ryzyko uszkodzeń. Normy, jak EN 12975, dostarczają metod, które pomagają monitorować systemy solarne, co jest naprawdę ważne, żeby działały sprawnie przez dłuższy czas.

Pytanie 22

Przedstawione na rysunku urządzenie stosowane w węźle cieplnym to wymiennik ciepła

A. płytowy.

B. krzyżowy.

C. płaszczowo-rurowy.

D. obrotowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wymiennik ciepła krzyżowy, przedstawiony na rysunku, jest rozwiązaniem technicznym o szczególnym znaczeniu w systemach wymiany ciepła. Jego konstrukcja umożliwia efektywne przekazywanie energii cieplnej pomiędzy dwoma różnymi mediami, które przepływają prostopadle względem siebie. Dzięki takiemu układowi, możliwe jest uzyskanie wysokiej wydajności wymiany ciepła, co jest kluczowe w wielu aplikacjach przemysłowych oraz w systemach grzewczych. W praktyce, wymienniki krzyżowe są szeroko stosowane w przemyśle chemicznym, energetycznym oraz w klimatyzacji, gdzie efektywność energetyczna jest kluczowym parametrem. Standardy takie jak ASME (American Society of Mechanical Engineers) oraz TEMA (Tubular Exchanger Manufacturers Association) definiują wymagania konstrukcyjne i testowe dla tego typu urządzeń, co zapewnia ich niezawodność i bezpieczeństwo w eksploatacji. Ponadto, ważnym aspektem jest również ich konserwacja, która wpływa na wydajność oraz trwałość wymienników ciepła krzyżowego.

Pytanie 23

Jakie są jednostkowe koszty robocizny na 1 sztukę kolektora słonecznego, jeśli całkowity koszt robocizny za realizację 5 kolektorów wynosi 5 500,00 zł, a ustalona stawka za roboczogodzinę wynosi 11,00 zł?

A. 1 100 r-g/szt.

B. 55 r-g/szt.

C. 500 r-g/szt.

D. 100 r-g/szt.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Jednostkowe nakłady robocizny na 1 sztukę kolektora słonecznego można obliczyć, dzieląc całkowity koszt robocizny przez liczbę wykonanych kolektorów. W tym przypadku wartość kosztorysowa robocizny za wykonanie 5 kolektorów wynosi 5 500,00 zł. Dzieląc tę kwotę przez 5, otrzymujemy jednostkowy koszt robocizny równy 1 100,00 zł na jeden kolektor. Następnie, aby uzyskać jednostkowe nakłady robocizny w roboczogodzinach, musimy obliczyć, ile roboczogodzin stanowi ta kwota w odniesieniu do stawki za roboczogodzinę, która wynosi 11,00 zł. Dzieląc jednostkowy koszt robocizny (1 100,00 zł) przez stawkę za roboczogodzinę (11,00 zł), otrzymujemy 100 roboczogodzin na jeden kolektor. To pokazuje, jak ważne jest zrozumienie zasad wyceny robocizny oraz umiejętność zastosowania ich w praktyce. W branży budowlanej i instalacyjnej, precyzyjne obliczenia kosztów robocizny są kluczowe dla efektywnego zarządzania projektami oraz budżetami.

Pytanie 24

Kolektor solarny umieszczony na dachu obiektu powinien być skierowany w stronę

A. północną

B. zachodnią

C. południową

D. wschodnią

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'południowym' jest prawidłowa, ponieważ kolektory słoneczne powinny być zorientowane w kierunku południowym, aby maksymalizować ilość otrzymywanej energii słonecznej w ciągu dnia. W Polsce, gdzie występuje znacząca ilość dni słonecznych, orientacja południowa pozwala na optymalne wykorzystanie promieniowania słonecznego, co przekłada się na efektywność systemu grzewczego lub produkcji energii elektrycznej. Kolektory słoneczne, umieszczone na dachu w takiej orientacji, mogą zwiększyć wydajność o 15-30% w porównaniu do kierunków alternatywnych, takich jak wschód czy zachód. Dobrą praktyką jest również uwzględnienie kąta nachylenia kolektora, który w przypadku orientacji południowej powinien wynosić około 30-45 stopni. Warto także zwrócić uwagę na przeszkody, takie jak inne budynki czy drzewa, które mogą rzucać cień na kolektor, co dodatkowo wpływa na jego wydajność. Zastosowanie tej wiedzy w projektowaniu systemów solarnych jest kluczowe dla efektywności energetycznej budynków.

Pytanie 25

Kluczową wartością niezbędną do przygotowania przedmiaru robót instalacji solarnej jest średnie zapotrzebowanie na wodę użytkową w trakcie

A. tygodnia

B. roku

C. miesiąca

D. doby

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Średnie zapotrzebowanie na wodę użytkową w ciągu doby jest kluczową wielkością przy projektowaniu instalacji solarnych, ponieważ pozwala na określenie wymagań dotyczących pojemności zbiorników oraz mocy systemu kolektorów słonecznych. Ustalając średnią dobową konsumpcję, inżynierowie mogą precyzyjnie oszacować, ile energii będzie potrzebne do podgrzania wody, co przekłada się na efektywność systemu. Przykładowo, rodzina czteroosobowa może zużywać około 200 litrów wody na dobę. Taki parametr pozwala na dobór odpowiedniej wielkości kolektora słonecznego, który zaspokoi te potrzeby. W standardach projektowania instalacji solarnych, takich jak PN-EN 12976, podkreślana jest konieczność analizy dobowego zapotrzebowania, co wpływa na optymalizację kosztów oraz wydajności systemu. Praktycznie, dobranie odpowiednich parametrów do obliczeń może znacząco zmniejszyć koszty eksploatacyjne oraz zwiększyć komfort użytkowników, co jest niezwykle istotne w kontekście inwestycji w odnawialne źródła energii.

Pytanie 26

Pompę solarną należy zainstalować na rurze

A. bezpieczeństwa

B. powrotnym

C. napełniającym

D. zasilającym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłową odpowiedzią jest montaż pompy solarnej na przewodzie powrotnym, co jest zgodne z zasadami efektywności systemów grzewczych opartych na energii słonecznej. W układach solarnych, przewód powrotny to ten, który transportuje schłodzoną ciecz z wymiennika ciepła z powrotem do kolektorów słonecznych. Montując pompę na tym przewodzie, zapewniamy jej optymalne warunki pracy, co zwiększa efektywność całego systemu. Pompa wspomaga krążenie płynu roboczego, co pozwala na efektywne pobieranie ciepła zgromadzonego w kolektorach. W praktyce, takie rozwiązanie pozwala na szybsze osiągnięcie pożądanej temperatury w układzie i minimalizuje ryzyko przegrzewania się cieczy. Zgodnie z normami branżowymi, takimi jak EN 12975, należy stosować odpowiednie komponenty i techniki montażowe, aby zapewnić długoterminową i niezawodną pracę systemów solarnych, a lokalizacja pompy na przewodzie powrotnym jest jednym z kluczowych elementów tych standardów.

Pytanie 27

Na podstawie przedstawionych w tabeli danych technicznych płaskich kolektorów słonecznych wskaż, który z nich ma najwyższą sprawność optyczną.

Transmisyjność pokrywy przezroczystej	0,92	0,90	0,86	0,90
Emisyjność absorbera	0,10	0,90	0,80	0,15
Absorpcyjność absorbera	0,95	0,88	0,90	0,90
	A	B	C	D

A. B.

B. D.

C. A.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kolektor A został wskazany jako ten z najwyższą sprawnością optyczną, co jest kluczowym wskaźnikiem jego wydajności. Sprawność optyczna mierzy zdolność kolektora do absorpcji światła słonecznego, co jest niezbędne dla efektywnego przetwarzania energii słonecznej na energię cieplną. Wartości te są określane przez iloczyn transmisyjności pokrywy przezroczystej oraz absorpcyjności absorbera. Kolektor A wykazuje najwyższe wartości tych parametrów, co można przypisać zastosowaniu nowoczesnych materiałów o wysokiej transmisyjności oraz nanoszenia powłok selektywnych na powierzchni absorbera. W praktyce, wysoka sprawność optyczna przekłada się na lepsze wyniki w kontekście efektywności energetycznej instalacji solarnych, co może prowadzić do znacznych oszczędności w kosztach eksploatacyjnych i zwiększenia zwrotu z inwestycji. Standardy branżowe, takie jak EN 12975, regulują sposób pomiaru tych parametrów, co potwierdza rzetelność przedstawionych wyników. Zrozumienie sprawności optycznej jest zatem kluczowe dla inżynierów zajmujących się projektowaniem systemów solarnych.

Pytanie 28

W dokumentacji dotyczącej montażu zasobnika c.w.u. wskazano, że należy go zainstalować w sposób, który pozwala na jego odłączenie. Zasobnik wyposażony jest w króćce z gwintem wewnętrznym. Do realizacji takiego połączenia trzeba zastosować

A. śrubunek

B. złączkę prostą z gwintem wewnętrznym

C. złączkę prostą z gwintem zewnętrznym

D. nypla

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór śrubunku jako odpowiedzi jest poprawny, ponieważ jest to element, który umożliwia połączenie dwóch rur w sposób, który jednocześnie pozwala na ich rozłączenie i ponowne podłączenie. Śrubunek składa się z dwóch części: nakrętki i złączki, które mogą być łatwo odkręcone, co ułatwia konserwację i naprawy instalacji. Dodatkowo, śrubunki są powszechnie stosowane w instalacjach wodociągowych oraz grzewczych, gdzie wymagane jest elastyczne podejście do montażu i demontażu. W praktyce, zastosowanie śrubunków pozwala na łatwą wymianę zasobników c.w.u. w przypadku ich awarii lub modernizacji systemu. Warto również zaznaczyć, że stosowanie odpowiednich materiałów i standardów (np. PN-EN 10088-1) przy produkcji śrubunków zapewnia ich trwałość i niezawodność, co przekłada się na bezpieczeństwo eksploatacji instalacji.

Pytanie 29

Zbyt niska histereza w regulatorze systemu solarnego może skutkować

A. częstym włączaniem oraz wyłączaniem pompy

B. szybszym zużyciem płynu solarnego

C. obniżeniem ciśnienia w instalacji

D. częstym działaniem zaworu bezpieczeństwa

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ustawienie zbyt małej histerezy w sterowniku solarnym może prowadzić do częstego włączania i wyłączania pompy, co jest związane z działaniem systemu regulacji temperatury. Histereza to różnica temperatury, przy której urządzenie przełącza się z trybu pracy na inny, na przykład z ogrzewania na schładzanie. Gdy histereza jest zbyt mała, nawet niewielkie wahania temperatury mogą powodować, że pompa będzie włączać się i wyłączać zbyt często. Taki stan rzeczy może prowadzić do wzrostu zużycia energii, obniżenia efektywności systemu oraz przyspieszonego zużycia mechanicznych elementów pompy. Przykładem dobrych praktyk jest stosowanie histerezy w obrębie od 5 do 10°C w systemach solarnych, co zapewnia stabilność pracy i minimalizuje ryzyko nadmiernego obciążenia komponentów. Warto również pamiętać, że odpowiednie ustawienia histerezy mogą przyczynić się do poprawy komfortu użytkowania, eliminując niepożądane efekty, takie jak hałas związany z częstym włączaniem i wyłączaniem urządzeń.

Pytanie 30

Na podstawie tabeli dołączonej do instrukcji dobierz średnicę rury, jeżeli w słonecznej instalacji grzewczej przewidziano montaż 16 kolektorów.

Średnica rury	Ilość czynnika w 1 mb rury [dm³/mb]	Ilość podłączonych kolektorów
15 x 1,0	0,13	1 – 3
18 x 1,0	0,2	4 – 6
22 x 1,0	0,31	7 – 9
28 x 1,5	0,49	10 – 20
35 x 1,5	0,8	21 – 30
42 x 1,5	1,2	31 – 40

A. 35 x 1,5

B. 28 x 1,5

C. 28 x 1,0

D. 18 x 1,0

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 28 x 1,5 jest poprawna, ponieważ zgodnie z tabelą, dla instalacji z 16 kolektorami, odpowiednia średnica rury powinna wynosić 28 mm, przy grubości ścianki 1,5 mm. Tego rodzaju rury są najczęściej stosowane w instalacjach solarnych, ponieważ zapewniają odpowiedni przepływ medium grzewczego oraz minimalizują straty ciśnienia. Użycie rury o tej średnicy pozwala na efektywne zbieranie energii ze słońca i jej późniejsze wykorzystanie w systemie grzewczym budynku. W praktyce, stosując rury o odpowiedniej średnicy, zapewniasz zarówno bezpieczeństwo, jak i efektywność energetyczną instalacji. Według norm branżowych, dobór średnicy rur powinien być oparty na analizie przepływu oraz liczbie kolektorów, co pozwala uniknąć problemów z przegrzewaniem lub zbyt słabym przepływem. Dlatego też, w przypadku 16 kolektorów, wybór rury 28 x 1,5 jest zgodny z najlepszymi praktykami w dziedzinie instalacji solarnych.

Pytanie 31

Przy transporcie kolektora słonecznego na dach, co należy zrobić?

A. użyć bloczków wyciągowych

B. skorzystać z drabiny i w dwie osoby wciągnąć kolektor

C. zastosować pas transportowy przymocowany do przyłączy kolektora

D. usunąć osłony zabezpieczające

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Użycie bloczków wyciągowych podczas transportu kolektora słonecznego na dach to podejście, które zapewnia zarówno bezpieczeństwo, jak i efektywność operacyjną. Bloczek wyciągowy pozwala na zastosowanie mechanizmu dźwigni, co znacznie ułatwia podnoszenie ciężkich przedmiotów. W kontekście kolektorów słonecznych, które mogą ważyć od kilkudziesięciu do ponad stu kilogramów, kluczowe jest zminimalizowanie ryzyka urazu zarówno dla osób transportujących, jak i dla samego urządzenia. Przykładem zastosowania bloczków wyciągowych może być praca na budowie, gdzie mechanizmy te są standardem w podnoszeniu i transportowaniu materiałów budowlanych. Dobrą praktyką jest również zapewnienie, że bloczki są zgodne z normami bezpieczeństwa oraz że wszystkie osoby zaangażowane w proces transportu mają odpowiednie przeszkolenie z zakresu obsługi takich urządzeń. Dodatkowo, warto zwrócić uwagę na odpowiednie zabezpieczenie przewodów i przyłączy kolektora, aby uniknąć uszkodzeń podczas transportu.

Pytanie 32

Najlepiej poprowadzić przewody łączące płaski kolektor, usytuowany na dachu, z zasobnikiem ciepła znajdującym się w piwnicy

A. po wewnętrznej elewacji budynku

B. w kanale spalinowym komina

C. po zewnętrznej elewacji budynku

D. w kanale wentylacyjnym komina

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi dotyczącej prowadzenia przewodów w kanale spalinowym komina jest uzasadniony ze względu na kilka kluczowych aspektów związanych z efektywnością systemu grzewczego oraz bezpieczeństwem. Przewody te transportują ciepło z kolektora słonecznego umieszczonego na dachu do zasobnika ciepła w piwnicy. Kanał spalinowy komina zazwyczaj zapewnia skuteczną izolację termiczną, co pozwala na minimalizację strat ciepła w trakcie transportu energii. Dodatkowo, kanał komina jest zaprojektowany tak, aby poradzić sobie z ewentualnymi kondensatami, co jest szczególnie istotne w przypadku przewodów transportujących ciepło. W praktyce, umieszczając przewody w kanale spalinowym, można również uniknąć problemów związanych z narażeniem na działanie warunków atmosferycznych, co przyczynia się do dłuższej żywotności systemu. Ważne jest również, aby spełniać normy budowlane oraz instalacyjne, które zalecają stosowanie odpowiednich materiałów odpornych na wysoką temperaturę oraz działanie spalin.

Pytanie 33

W trakcie użytkowania systemu grzewczego opartego na energii słonecznej zauważono, że pompa solarna włącza się regularnie w porze nocnej. Możliwą przyczyną tego zjawiska może być

A. niski poziom cieczy solarnej

B. uszkodzona pompa solarna

C. aktywowany tryb urlop na kontrolerze solarnym

D. zbyt mała histereza na regulatorze

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ustawiony tryb urlop na sterowniku solarnym to najczęstsza przyczyna, dla której pompa solarna może włączać się w godzinach nocnych. Tryb urlopowy jest zaprojektowany w taki sposób, aby w razie nieobecności użytkownika system pozostawał aktywny, co może obejmować włączanie pompy, aby uniknąć zamarzania płynu solarnego w instalacji. W praktyce, podczas gdy pompa działa, system może nie być w stanie skutecznie utrzymać odpowiedniej temperatury, co prowadzi do niepotrzebnego zużycia energii. W celu minimalizacji takich sytuacji, zaleca się regularne sprawdzanie ustawień sterownika oraz zrozumienie jego funkcji. Nawet w trakcie dłuższej nieobecności użytkownik powinien rozważyć ustanowienie bardziej ekonomicznego trybu pracy, takiego jak tryb oszczędnościowy, jeśli jego system to umożliwia. Zrozumienie działania sterowników i ich ustawień jest kluczowe dla efektywności i oszczędności energetycznej systemów solarnych. Znajomość tych mechanizmów jest podstawą prawidłowej eksploatacji.

Pytanie 34

W trakcie dorocznego przeglądu systemu grzewczego wykorzystującego energię słoneczną, na początku należy

A. zrealizować dezynfekcję instalacji

B. sprawdzić stan jakości płynu solarnego

C. przeprowadzić odpowietrzenie instalacji

D. wykonać regulację położenia kolektorów

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprawdzenie stanu jakości płynu solarnego jest kluczowym krokiem w corocznej konserwacji instalacji grzewczej. Płyn solarny, który pełni rolę nośnika energii cieplnej, podlega różnym procesom chemicznym oraz fizycznym w trakcie eksploatacji. Regularne monitorowanie jego stanu pozwala uniknąć problemów, takich jak korozja elementów instalacji czy obniżenie efektywności energetycznej. Zgodnie z normami branżowymi, takim jak norma EN 12975, jakość płynu musi spełniać określone parametry, aby zapewnić prawidłowe funkcjonowanie systemu. Praktyczne przykłady obejmują analizę pH, zawartości inhibitorów korozji oraz innych dodatków chemicznych, które mogą wpływać na funkcjonalność instalacji. W przypadku stwierdzenia nieprawidłowości, zaleca się wymianę płynu, co zwiększy żywotność instalacji i poprawi jej efektywność energetyczną.

Pytanie 35

Symbol graficzny przedstawiony na rysunku jest stosowany do oznaczania

A. wymiennika ciepła.

B. zbiornika ciśnieniowego.

C. pompy obiegowej.

D. podgrzewacza wody.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny przedstawiony na rysunku jest uznawany za standardowy sposób oznaczania wymienników ciepła, co jest istotne dla inżynierów i techników pracujących w branży HVAC oraz systemów grzewczych i chłodniczych. Wymienniki ciepła odgrywają kluczową rolę w transferze energii pomiędzy różnymi mediami, co czyni je niezbędnymi w wielu aplikacjach, takich jak systemy klimatyzacyjne, kotły czy instalacje przemysłowe. Dzięki zastosowaniu odpowiednich symboli graficznych w schematach, specjaliści mogą szybko i skutecznie zrozumieć, jakie urządzenia są włączone w dany system, co pozwala na lepsze projektowanie i diagnozowanie awarii. Zgodność z normami, takimi jak ISO 14617, zapewnia jednolitość i zrozumiałość dokumentacji technicznej, co jest kluczowe w pracy zespołowej. Wymienniki ciepła mogą przyjmować różne formy, takie jak wymienniki płytowe, rurowe czy spiralne, dlatego ważne jest, aby znać ich specyfikacje i zastosowania w praktyce.

Pytanie 36

Kolektory słoneczne płaskie powinny być umieszczane na dachu budynku, zwrócone w stronę

A. wschodnią

B. zachodnią

C. południową

D. północną

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kolektory słoneczne płaskie powinny być zorientowane w kierunku południowym, ponieważ to ustawienie maksymalizuje ilość promieniowania słonecznego, które mogą być absorbowane przez ich powierzchnię. W Polsce, ze względu na położenie geograficzne, największa ilość energii słonecznej dociera z kierunku południowego w ciągu całego dnia. To oznacza, że kolektory ustawione w tym kierunku będą generować najwięcej energii cieplnej, co jest kluczowe dla efektywności systemu. Dobrą praktyką jest również uwzględnienie kątów nachylenia kolektorów, które powinny wynosić od 30 do 45 stopni, co dodatkowo zwiększa ich wydajność. W kontekście standardów branżowych, zaleca się, aby instalacje solarne były projektowane przez wykwalifikowanych specjalistów, którzy wezmą pod uwagę także lokalne warunki meteorologiczne i architektoniczne budynków, co może wpłynąć na optymalizację wydajności systemu oraz jego długoterminową opłacalność.

Pytanie 37

Jaką wartość ma 1 roboczogodzina przy montażu 1 szt. kolektora słonecznego, jeśli koszt robocizny za zamontowanie 10 kolektorów słonecznych wynosi 5 000,00 zł, a ustalona stawka za roboczogodzinę to 25,00 zł?

A. 20 r-g/szt.

B. 500 r-g/szt.

C. 100 r-g/szt.

D. 1000 r-g/szt.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
To jest 20 roboczogodzin na montaż jednego kolektora słonecznego. Żeby to obliczyć, musimy na początku ustalić, ile czasu zajmie nam montaż 10 kolektorów. Mamy koszt robocizny na poziomie 5000 zł, a stawka za roboczogodzinę to 25 zł. Jak podzielimy te 5000 zł przez 25 zł za godzinę, dostajemy 200 roboczogodzin. Potem dzielimy te 200 roboczogodzin przez 10 kolektorów, co daje nam 20 roboczogodzin na jeden kolektor. Ważne, żeby zrozumieć, jak to działa, bo w zarządzaniu projektami budowlanymi i tworzeniu kosztorysów precyzyjne obliczenia naprawdę mają znaczenie. Dzięki nim lepiej planujemy zasoby i harmonogramy pracy, co jest naprawdę istotne w tej branży.

Pytanie 38

Jakie materiały mogą być zastosowane do wykonania absorbera w panelach słonecznych?

A. miedzi lub żeliwa

B. aluminium lub miedzi

C. aluminium lub mosiądzu

D. plastiku lub stali

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Absorber w kolektorach słonecznych jest kluczowym elementem, który odpowiada za przechwytywanie promieniowania słonecznego i przekształcanie go w ciepło. Materiały takie jak aluminium i miedź charakteryzują się doskonałymi właściwościami przewodzenia ciepła, co czyni je idealnymi do zastosowania w tych systemach. Aluminium jest lekkie, odporne na korozję oraz łatwe w obróbce, co sprawia, że jest powszechnie stosowane w budowie absorberów. Miedź, z kolei, ma jeszcze lepsze właściwości przewodzenia ciepła, co pozwala na szybsze i efektywniejsze przekazywanie energii cieplnej. Dobre praktyki branżowe zalecają używanie tych materiałów, aby zapewnić maksymalną efektywność kolektorów słonecznych, co jest kluczowe w kontekście odnawialnych źródeł energii i efektywności energetycznej budynków. Warto także zauważyć, że odpowiedni dobór materiałów wpływa na trwałość systemu oraz jego zdolność do pracy w zmiennych warunkach atmosferycznych.

Pytanie 39

Materiał o najwyższym współczynniku absorpcji spośród wymienionych to

A. blacha miedziana

B. blacha aluminiowa

C. czarny chrom

D. czarna farba

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czarny chrom to naprawdę ciekawy materiał, bo ma super wysoką zdolność do pochłaniania światła. Dlatego świetnie sprawdza się wszędzie tam, gdzie potrzebujemy zminimalizować odbicie. Jak pomyślisz o optyce, to czarny chrom często trafia do filtrów optycznych czy różnych części aparatów fotograficznych. W porównaniu do czarnej farby, która też jest dobra, czarny chrom radzi sobie znacznie lepiej, jeśli chodzi o efektywność absorpcji. To dlatego w przemyśle często sięga się po czarny chrom, zwłaszcza w projektach, które wymagają precyzyjnego działania. W instrumentach naukowych i technologicznych jego jakość i działanie są naprawdę kluczowe.

Pytanie 40

Jakie rury powinny być chronione przed wpływem promieniowania słonecznego?

A. Z cienkościennej stali

B. Z żeliwa

C. Z miedzi

D. Ze stali ocynkowanej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Żeliwne" jest prawidłowa, ponieważ rury żeliwne są szczególnie wrażliwe na działanie promieni słonecznych, co może prowadzić do ich degradacji w wyniku ekspozycji na wysokie temperatury oraz promieniowanie UV. W przypadku rur żeliwnych, ich struktura może ulegać osłabieniu, co zwiększa ryzyko pęknięć i uszkodzeń. W praktyce, aby chronić rury żeliwne, zaleca się stosowanie osłon przeciwsłonecznych lub malowanie ich specjalnymi farbami odpornymi na UV. Standardy branżowe, takie jak ISO 1461 dotyczące ocynku, podkreślają znaczenie ochrony materiałów przed szkodliwymi warunkami atmosferycznymi. W zastosowaniach przemysłowych i budowlanych, zabezpieczenie rur żeliwnych przed słońcem jest kluczowe dla zapewnienia ich długowieczności oraz efektywności systemów, w których są zainstalowane. Regularne kontrole stanu rur oraz ich konserwacja są również istotnymi elementami, które wpływają na ich trwałość.

Rozpocznij nowy egzamin

Powrót do strony głównej
