Pytanie 1

Ilustracja przedstawia łożysko

A. przegubowe.

B. kulkowe.

C. igiełkowe.

D. walcowe.

Odpowiedź jest poprawna, ponieważ ilustracja przedstawia łożysko przegubowe, które charakteryzuje się unikalną budową kulistych powierzchni wewnętrznej i zewnętrznej. Ta konstrukcja pozwala na swobodny ruch przegubowy, co czyni je idealnym rozwiązaniem w miejscach, gdzie występują złożone ruchy, takie jak w zawieszeniach pojazdów, robotyce czy mechanizmach przemysłowych. Łożyska przegubowe są szczególnie cenione w aplikacjach wymagających dużych obciążeń oraz kompensacji niewspółosiowości, co jest kluczowe w wielu zastosowaniach inżynieryjnych. W przeciwieństwie do łożysk walcowych, które są ograniczone do ruchów liniowych, łożyska przegubowe oferują większą elastyczność i możliwość dostosowania się do zmieniających się warunków pracy. W standardach branżowych, takich jak ISO 12240, podkreśla się znaczenie wyboru odpowiedniego typu łożyska w zależności od specyfiki ruchu i obciążenia. Wiedza na temat budowy i zastosowań łożysk przegubowych jest kluczowa dla inżynierów mechaników, którzy projektują i optymalizują systemy mechaniczne dla różnych dziedzin przemysłu.

Pytanie 2

Ile oleju, zgodnie z przedstawionymi w tabeli wskazaniami producenta, należy przygotować do całkowitej wymiany zużytego oleju w pompie IF1 400?

Typ pompy	Ilość oleju w silniku l	Ilość oleju w komorze olejowej l	Całkowita ilość oleju w pompie l
IF1 100; 150; 200	0,40	-	0,40
IF1 50; 75; 100; 150; 200	0,40	-	0,40
IF2 300	0,90	0,12	1,02
IF1 300; 400	1,70	0,12	1,82
IF2 400	1,70	0,12	1,82
IF1 550	1,70	0,12	1,82
IF2 550	1,70	0,12	1,82
IF1 750	2,00	0,12	2,12
IF1 1000	2,00	0,12	2,12
IF1 1500; 2000	5,00	0,18	5,18

A. 0,90 l

B. 1,82 l

C. 1,70 l

D. 0,40 l

Odpowiedź 1,82 l jest prawidłowa, ponieważ dokładnie odpowiada całkowitej ilości oleju potrzebnej do wymiany w pompie IF1 400. Aby obliczyć tę wartość, należy zsumować ilości oleju wymagane w silniku oraz w komorze olejowej, które są przedstawione w tabeli producenta. W praktyce, zapewnienie odpowiedniej ilości oleju jest kluczowe dla prawidłowego funkcjonowania urządzenia, gdyż niedobór oleju może prowadzić do przegrzewania się pompy i jej szybszego zużycia. W branży inżynieryjnej i mechanicznej, przestrzeganie zaleceń producentów dotyczących wymiany oleju i jego ilości jest uznawane za standardową praktykę, która wpływa na niezawodność oraz efektywność działania maszyn. Dobór właściwego oleju i jego ilości ma również znaczenie dla utrzymania optymalnych parametrów pracy, co w efekcie przekłada się na dłuższą żywotność urządzenia oraz oszczędności w kosztach eksploatacji.

Pytanie 3

Który element został oznaczony na rysunku symbolem literowym X?

A. Korek uszczelniający.

B. Sensor ciśnienia.

C. Tłumik hałasu.

D. Zawór bezpieczeństwa.

Element oznaczony na rysunku symbolem literowym X to tłumik hałasu, który pełni kluczową rolę w różnych systemach mechanicznych i hydraulicznych. Tłumiki hałasu są stosowane do redukcji niepożądanych dźwięków generowanych przez przepływające medium, takie jak powietrze lub ciecz. Ich projekt oparty jest na zasadach akustyki i inżynierii mechanicznej, co pozwala na skuteczne tłumienie fal dźwiękowych. W zastosowaniach przemysłowych, takich jak systemy pneumatyczne i hydrauliczne, tłumiki hałasu przyczyniają się nie tylko do poprawy komfortu pracy, ale także do ochrony elementów układu przed uszkodzeniami spowodowanymi wibracjami. Dobrze zaprojektowany tłumik hałasu może również wpłynąć na wydajność systemu, minimalizując straty energii związane z hałasem. W branży stosuje się różne normy dotyczące poziomów hałasu, co sprawia, że stosowanie tłumików hałasu staje się nie tylko zalecane, ale wręcz wymagane w wielu zastosowaniach, aby zapewnić zgodność z regulacjami ochrony środowiska i zdrowia pracowników.

Pytanie 4

Zgodnie z normą PN-M-85002 na wale o średnicy 12 mm można osadzić wpust pryzmatyczny o wymiarach

Wpis z normy PN-M-85002
Wałek — d mm		Wpust
ponad	do	b×h mm
6	8	2×2
8	10	3×3
10	12	4×4
12	17	5×5
17	22	6×6
22	30	8×7

A. 4x4mm

B. 5x5 mm

C. 3x3 mm

D. 6x6 mm

Odpowiedź 4x4 mm jest poprawna, ponieważ zgodnie z normą PN-M-85002 dla wałów o średnicy od 10 do 12 mm, przewidziano wpust pryzmatyczny o wymiarach 4x4 mm. Wpust pryzmatyczny jest kluczowym elementem w mechanice, który zapewnia efektywne przenoszenie momentu obrotowego między wałem a piastą. W praktyce, stosowanie odpowiednich wymiarów wpustów jest niezbędne dla zapewnienia stabilności i trwałości połączeń mechanicznych. W przypadku zastosowań w przemyśle, niewłaściwy dobór wymiarów wpustu może prowadzić do problemów z przenoszeniem momentu, co skutkuje zwiększeniem zużycia elementów oraz ryzykiem awarii. Przykładowo, w układach napędowych maszyn, zastosowanie wpustu o niewłaściwych wymiarach może skutkować poślizgiem, co negatywnie wpływa na wydajność całego systemu. Dlatego znajomość norm oraz precyzyjne dobieranie wymiarów wpustów pryzmatycznych jest kluczowe dla inżynierów mechaników oraz technologów.

Pytanie 5

Demontaż połączenia kołkowego wykonuje się narzędziem przedstawionym na rysunku

A. C.

B. B.

C. A.

D. D.

Odpowiedź D jest prawidłowa, ponieważ narzędzie przedstawione jako przecinak jest specjalistycznym narzędziem przeznaczonym do demontażu połączeń kołkowych. Przecinak działa poprzez wybijanie kołków, co jest kluczowe w wielu procesach montażowych i demontażowych w różnych branżach, takich jak budownictwo, mechanika czy inżynieria. Użycie przecinaka wymaga precyzyjnej aplikacji siły, aby nie uszkodzić otaczających elementów. Zgodnie z najlepszymi praktykami, przed użyciem tego narzędzia należy ocenić, czy kołki są odpowiednio zabezpieczone i czy materiał, z którego są wykonane, nie jest podatny na uszkodzenia. Zastosowanie przecinaka w pracy z połączeniami kołkowymi pozwala na szybkie i efektywne usunięcie elementów łączących, co może znacznie przyspieszyć procesy naprawcze i konserwacyjne.

Pytanie 6

Tachogenerator przy obrotach 1000 obr./min. wytwarza napięcie 30 V. Jaką wartość napięcia wygeneruje ten tachogenerator przy prędkości obrotowej 200 obr./min?

A. 6 V

B. 5 V

C. 3 V

D. 15 V

Prądnica tachometryczna działa na zasadzie generowania napięcia proporcjonalnego do prędkości obrotowej. W tym przypadku, przy prędkości obrotowej 1000 obr./min, prądnica generuje napięcie wynoszące 30 V. Możemy obliczyć napięcie przy niższej prędkości obrotowej, stosując proporcję. Zauważmy, że 200 obr./min to 20% 1000 obr./min. Jeśli napięcie jest proporcjonalne do prędkości, to przy 200 obr./min prądnica wygeneruje 20% z 30 V, co daje 6 V. Tego rodzaju obliczenia są powszechnie stosowane w inżynierii, szczególnie w systemach automatyki, gdzie precyzyjne pomiary napięcia są kluczowe dla prawidłowego działania urządzeń. Przykładowo, w systemach pomiarowych oraz w kontrolach zadań w automatyce przemysłowej, znajomość zależności między prędkością a generowanym napięciem pozwala na optymalizację procesów oraz zwiększenie efektywności energetycznej.

Pytanie 7

Element przedstawiony na rysunku uzyskano w wyniku

A. toczenia.

B. tłoczenia.

C. frezowania.

D. walcowania.

Odpowiedź "tłoczenia" jest jak najbardziej trafna. To, co widzimy na rysunku, naprawdę pasuje do obróbki plastycznej zwanej tłoczeniem. W dużym skrócie, chodzi o to, że materiał formuje się pod wpływem siły, co pozwala na wyprodukowanie różnych kształtów i detali, jak wgłębienia czy wypukłości, które są widoczne na tym obrazku. Tłoczenie to super metoda, którą często wykorzystuje się w przemyśle, na przykład w motoryzacji, elektronice czy przy produkcji części do konstrukcji. Te branże potrzebują bardzo precyzyjnych i powtarzalnych efektów, więc tłoczenie się świetnie sprawdza. No i warto wspomnieć, że można je stosować zarówno na zimno, jak i na gorąco, co daje jeszcze większe możliwości, jeśli chodzi o różne materiały, jak stal, aluminium czy różne tworzywa sztuczne.

Pytanie 8

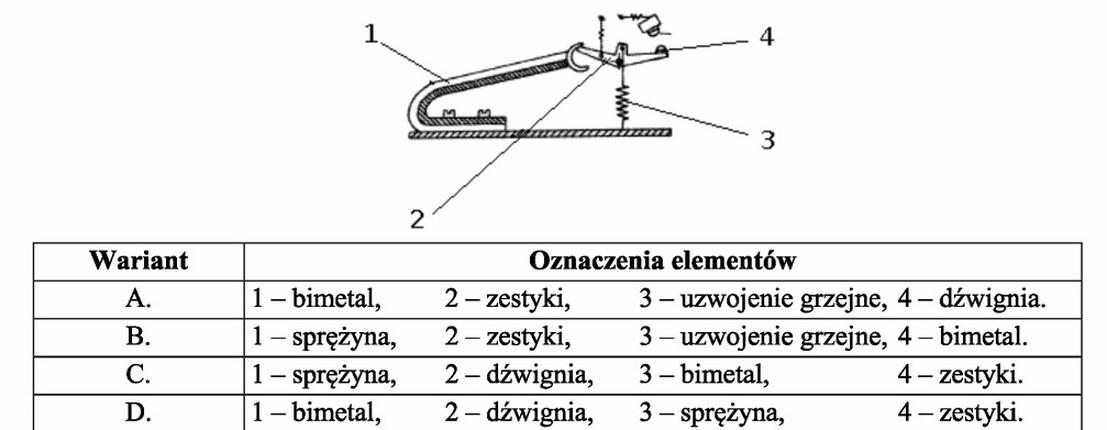

Który opis elementów dwustawnego regulatora temperatury jest poprawny?

A. B.

B. D.

C. A.

D. C.

Wybór odpowiedzi D jest poprawny, ponieważ dokładnie opisuje funkcje poszczególnych elementów dwustawnego regulatora temperatury. Element bimetalowy, wskazany jako pierwszy, jest kluczowym komponentem, który reaguje na zmiany temperatury otoczenia, co pozwala na precyzyjne regulowanie temperatury. Dźwignia, będąca drugim elementem, ma za zadanie przenoszenie ruchu z bimetalu, co jest istotne w procesie otwierania lub zamykania obwodu. Element trzeci, sprężyna, pełni funkcję umożliwiającą powrót do pozycji wyjściowej, co jest niezbędne dla prawidłowego działania regulatora i jego stabilności. Zestyki, jako czwarty element, odpowiadają za realizację działania regulatora poprzez zamykanie lub otwieranie obwodu elektrycznego, co jest kluczowe w systemach automatyki domowej oraz przemysłowej. W kontekście praktycznym, ten typ regulatora jest powszechnie wykorzystywany w różnych aplikacjach, takich jak ogrzewanie, wentylacja czy klimatyzacja, gdzie wymagana jest precyzyjna kontrola temperatury.

Pytanie 9

Jaki rodzaj tranzystora zastosowano w układzie wzmacniającym, przedstawionym na schemacie?

A. Unipolarny z kanałem typu n.

B. Unipolarny z kanałem typu p.

C. Bipolarny pnp.

D. Bipolarny npn.

Wybór odpowiedzi dotyczącej tranzystora unipolarnego z kanałem typu p lub unipolarnego z kanałem typu n jest nieprawidłowy, ponieważ nie uwzględnia fundamentalnych różnic między tranzystorami bipolarnymi a unipolarnymi. Tranzystory unipolarne, takie jak MOSFET-y, działają na zasadzie kontroli przepływu prądu poprzez pole elektryczne, co jest odmienne od działania tranzystorów bipolarnych, które polegają na aktywnej kontroli przepływu prądu przez zastosowanie biegunów p i n. W przypadku tranzystorów bipolarno-unipolarnych, zrozumienie ich budowy i zasady działania jest kluczowe dla prawidłowego doboru komponentów w układzie elektronicznym. Kolejnym błędnym wyborem jest tranzystor bipolarny pnp, który w przeciwieństwie do npn, przewodzi prąd w zupełnie inny sposób, co skutkuje innymi parametrami wzmacniania sygnału i zastosowaniami. Pojęcia te są często mylone przez osoby, które nie są zaznajomione z zasadami działania tranzystorów, co prowadzi do błędnych wniosków przy projektowaniu obwodów elektronicznych. Kluczowe jest, aby zrozumieć, że wybór odpowiedniego tranzystora powinien być oparty na specyficznych wymaganiach projektowych oraz znanych charakterystykach poszczególnych typów tranzystorów. W praktyce, niewłaściwy wybór komponentu może prowadzić do nieefektywności w działaniu całego układu oraz potencjalnych uszkodzeń podzespołów.

Pytanie 10

Ciśnienie o wartości 1 N/m2 to

A. 1 bar

B. 1 Pa

C. 1 mmHg

D. 1 at

Ciśnienie równe 1 N/m² jest równoznaczne z 1 Pa (paskalem), co jest jednostką miary ciśnienia w układzie SI. Definicja ciśnienia mówi, że jest to siła działająca na jednostkę powierzchni. W praktyce, 1 Pa oznacza, że na powierzchnię o wymiarach 1 m² działa siła o wartości 1 N. Paskal jest powszechnie stosowany w wielu dziedzinach, takich jak inżynieria mechaniczna, budownictwo oraz nauki przyrodnicze. Dla przykładu, w kontekście hydrauliki, ciśnienie 1 Pa jest niewielkie, ale w kontekście atmosferycznym, na poziomie morza, ciśnienie wynosi około 101325 Pa (czyli 1 atm), co pokazuje, jak mała jest jednostka 1 Pa w porównaniu do standardowego ciśnienia atmosferycznego. W praktyce, ciśnienie wyrażane w paskalach jest również często używane w procesach przemysłowych i laboratoryjnych, co czyni tę jednostkę kluczową w zrozumieniu i obliczeniach dotyczących sił działających w różnych systemach.

Pytanie 11

Na rysunku przedstawiono fragment schematu połączeń sterownika PLC, Dla tak wykonanych połączeń, wejścia są skonfigurowane jako

A. "sink" (ujście).

B. wejścia analogowe.

C. "source" (źródło) i "sink" (ujście) równocześnie.

D. "source" (źródło).

Wybór odpowiedzi, który sugeruje, że wejścia są skonfigurowane jako "sink" (ujście), jest błędny, ponieważ w przypadku takiej konfiguracji zasilanie byłoby dostarczane z obwodu do urządzenia, co nie odpowiada przedstawionemu schematowi. W konfiguracji "sink" interfejs wejściowy byłby uziemiony, a zasilanie płynęłoby do wejścia, co w tym przypadku nie ma miejsca. Podobnie, odpowiedź wskazująca na równoczesną konfigurację "source" i "sink" jest również myląca, ponieważ w praktyce nie można jednocześnie stosować obu typów zasilania na tym samym wejściu. Takie podejście prowadzi do sprzeczności w działaniu urządzenia i może powodować nieprawidłowe odczyty sygnałów. Konfiguracja wejść analogowych również nie jest właściwa, ponieważ schemat odnosi się do sygnałów cyfrowych, gdzie zasilanie i wyzwolenie sygnału są wyraźnie rozdzielone. Typowe błędy myślowe, takie jak mieszanie typów sygnałów i nieprawidłowe przypisanie ról w obwodzie, mogą prowadzić do takich nieprawidłowych wniosków. Kluczowe jest zrozumienie, jak działa każdy typ wejścia i w jaki sposób dostarcza zasilanie, aby prawidłowo interpretować schematy oraz zapewnić właściwe działanie całego systemu.

Pytanie 12

Jakie jest medium robocze w systemie hydraulicznym?

A. powietrze sprężone

B. woda pod ciśnieniem

C. energia elektryczna

D. olej pod ciśnieniem

Olej pod ciśnieniem jest najczęściej stosowanym medium roboczym w układach hydraulicznych ze względu na swoje doskonałe właściwości smarne oraz zdolność do przenoszenia dużych obciążeń. W układach hydraulicznych olej działa jako nośnik energii, co pozwala na efektywne przekazywanie siły i momentu obrotowego. Dzięki dużej gęstości oraz niskiej kompresyjności, olej hydrauliczny zapewnia stabilność działania systemu hydraulicznego. Przykładem zastosowania oleju pod ciśnieniem może być hydraulika w maszynach budowlanych, takich jak koparki czy ładowarki, gdzie siły generowane przez siłowniki hydrauliczne są ogromne. W branży motoryzacyjnej olej hydrauliczny jest wykorzystywany w układach wspomagania kierownicy oraz w systemach hamulcowych. Praktyki dobrej konserwacji i regularnej wymiany oleju są kluczowe, aby zapewnić długowieczność i niezawodność systemów hydraulicznych, a także aby uniknąć awarii spowodowanych zanieczyszczeniami czy degradacją oleju.

Pytanie 13

Jaką funkcję realizuje bramka przedstawiona na rysunku?

A. NOR

B. NAND

C. NOT

D. EX-NOR

Bramka NOR, którą zidentyfikowałeś jako poprawną odpowiedź, jest bramką logiczną, która łączy funkcje negacji z operacją OR. Posiada dwa wejścia i jedno wyjście, a kółko na wyjściu wskazuje na negację. Zasada działania bramki NOR polega na tym, że jej wyjście jest niskie (0) tylko wtedy, gdy wszystkie wejścia są wysokie (1). W przeciwnym razie wyjście jest wysokie (1). W praktycznych zastosowaniach, bramki NOR są często wykorzystywane w układach cyfrowych do realizacji bardziej złożonych funkcji logicznych, takich jak sumatory czy różnicowniki. Są również podstawą w konstrukcji pamięci, gdzie ich właściwości negacyjne mogą być użyte w projektowaniu rejestrów. W branży elektroniki cyfrowej, bramki NOR są ważnym elementem do budowy układów kombinacyjnych i sekwencyjnych, co czyni je niezbędnymi w nowoczesnych systemach komputerowych. Zrozumienie działania takich bramek jest kluczowe dla projektowania efektywnych rozwiązań w elektronice.

Pytanie 14

Na podstawie przedstawionej tabliczki znamionowej falownika określ jego maksymalną częstotliwość wyj ściową.

A. 650 Hz

B. 50 Hz

C. 0 Hz

D. 60 Hz

Odpowiedź 650 Hz jest poprawna, ponieważ maksymalna częstotliwość wyjściowa falownika, według tabliczki znamionowej, wynosi 650.0 Hz. Falowniki są kluczowymi urządzeniami w systemach automatyki i sterowania, szczególnie w zastosowaniach związanych z silnikami elektrycznymi. Wartość częstotliwości wyjściowej falownika wpływa na prędkość obrotową silnika, co jest istotne w wielu aplikacjach przemysłowych. Na przykład, we współczesnych systemach HVAC, falowniki pozwalają na precyzyjne sterowanie prędkością wentylatorów i pomp, co prowadzi do oszczędności energii i lepszej kontroli temperatury. Ważne jest, aby zawsze odnosić się do specyfikacji producenta, ponieważ różne falowniki mogą mieć różne maksymalne parametry operacyjne, które powinny być dostosowane do konkretnego zastosowania. Zrozumienie tych wartości umożliwia inżynierom podejmowanie świadomych decyzji dotyczących doboru urządzeń i ich integracji w systemy zasilania oraz automatyki.

Pytanie 15

Aby zobrazować funkcjonowanie systemu mechatronicznego na panelu HMI, należy zainstalować oprogramowanie typu

A. SCADA

B. CAD

C. CAE

D. CAM

Odpowiedź SCADA (Supervisory Control and Data Acquisition) jest poprawna, ponieważ oprogramowanie to jest kluczowe dla wizualizacji i monitorowania systemów mechatronicznych w czasie rzeczywistym. SCADA umożliwia integrację różnych urządzeń i czujników, co pozwala na efektywne zbieranie danych oraz ich analizę. Dzięki graficznym interfejsom użytkownika (HMI), operatorzy mogą w prosty sposób przeglądać dane, reagować na alarmy oraz zarządzać procesami. Przykładem zastosowania SCADA może być kontrola procesów produkcyjnych w fabrykach, gdzie system zbiera informacje o stanie maszyn i automatycznie podejmuje działania w celu utrzymania wydajności produkcji. W branży przemysłowej SCADA jest standardem, który wspiera automatyzację oraz poprawia efektywność operacyjną, wpisując się w najlepsze praktyki zarządzania procesami. Dodatkowo, wiele systemów SCADA jest zgodnych z międzynarodowymi standardami, co zapewnia ich interoperacyjność i umożliwia integrację z innymi systemami zarządzania.

Pytanie 16

Pracownik obsługujący urządzenia pneumatyczne generujące wibracje powinien mieć na sobie

A. buty na gumowej podeszwie

B. kask ochronny

C. okulary ochronne

D. fartuch ochronny

Buty na gumowej podeszwie stanowią kluczowy element ochrony w środowisku pracy z urządzeniami pneumatycznymi, które mogą generować drgania. Te drgania mogą przenikać przez podłogę, co w dłuższym czasie może prowadzić do uszkodzenia stóp oraz stawów pracownika. Obuwie o gumowej podeszwie zapewnia lepszą przyczepność i amortyzację, co jest istotne w pracy z maszynami wytwarzającymi drgania. Przykładem zastosowania takiego obuwia może być praca w magazynach, gdzie używa się wózków widłowych – gumowe podeszwy pomagają w stabilności oraz redukują ryzyko poślizgnięcia. Zgodnie z normą PN-EN ISO 20345, obuwie robocze powinno być dostosowane do specyficznych warunków pracy, a wybór odpowiedniego obuwia może znacząco wpłynąć na bezpieczeństwo oraz komfort pracy. Dlatego istotne jest, aby pracownicy byli świadomi znaczenia odpowiedniego obuwia.

Pytanie 17

Jaką metodę nie wykorzystuje się do wykrywania błędów transmisji danych w sieciach komunikacyjnych?

A. Cykliczna redundancja

B. Sprawdzanie parzystości

C. Weryfikacja sumy kontrolnej

D. Pomiar napięcia sygnału przesyłanego

Wszystkie metody wymienione w pytaniu, z wyjątkiem pomiaru poziomu napięcia, mają zastosowanie w detekcji błędów transmisji danych. Kontrola parzystości to jedna z najprostszych technik, gdzie do każdego bajtu danych dodawany jest dodatkowy bit, aby wskazać, czy liczba bitów o wartości 1 jest parzysta czy nieparzysta. Metoda ta może wykrywać błędy pojedynczego bitu, jednak nie jest w stanie zidentyfikować błędów wielu bitów, co stanowi jej główną słabość. Z kolei analiza sumy kontrolnej, opierająca się na zliczaniu wartości bajtów, pozwala na wykrycie błędów w transmisji, ale również nie jest w stanie naprawić uszkodzonych danych. Cykliczna kontrola nadmiarowości (CRC) to bardziej złożona metoda, która wykorzystuje algorytmy matematyczne do generowania kodu kontrolnego, co znacznie zwiększa zdolność detekcji błędów w porównaniu do poprzednich metod. Krytycznym błędem w myśleniu jest założenie, że wszystkie wymienione metody są na równi skuteczne w detekcji błędów. W rzeczywistości skuteczność każdej z nich zależy od kontekstu użycia oraz specyfiki przesyłanych danych. Pomiar poziomu napięcia nie jest metodą detekcji błędów, ponieważ koncentruje się na analizie fizycznych właściwości sygnału, a nie na weryfikacji spójności czy integralności danych. Dlatego ważne jest zrozumienie właściwego zastosowania każdej z tych metod w kontekście transmisji danych.

Pytanie 18

Jakie wymiary biorą pod uwagę dopuszczalne odchylenia w realizacji elementu mechanicznego?

A. Graniczne

B. Rzeczywiste

C. Nominalne

D. Jednostronne

Odpowiedzi "Nominalne", "Rzeczywiste" oraz "Jednostronne" nie uwzględniają prawidłowych koncepcji odnoszących się do tolerancji wykonania elementów mechanicznych. Wymiar nominalny to teoretyczna wartość, która nie bierze pod uwagę ewentualnych błędów wykonawczych. W praktyce, stosowanie jedynie wymiarów nominalnych prowadziłoby do niezgodności w produkcie, gdyż nie zabezpieczałoby to elementów przed nieprawidłowościami w procesie ich wytwarzania. Z kolei wymiary rzeczywiste opisują rzeczywisty wymiar wykonanej części, który może się różnić od wymiaru nominalnego oraz są wynikiem procesów produkcyjnych, a ich analiza jest istotna na etapie kontroli jakości. Wymiar jednostronny z kolei odnosi się do systemu tolerancji, który definiuje jedynie jeden kierunek tolerancji, co w wielu zastosowaniach nie jest wystarczające, ponieważ nie uwzględnia błędów w innym kierunku, co może prowadzić do problemów z pasowaniem. Stosowanie takich koncepcji w projektowaniu elementów mechanicznych często prowadzi do niewłaściwego zrozumienia zasad tolerancji oraz ich wpływu na finalną jakość produktu. Kluczowe jest zrozumienie, że tolerancje graniczne są niezbędne dla zapewnienia, że części będą funkcjonować poprawnie razem w odpowiednich warunkach eksploatacyjnych.

Pytanie 19

Który z elementów tyrystora ma funkcję sterowania?

A. Anoda

B. Źródło

C. Bramka

D. Katoda

Bramka tyrystora, znana również jako terminal bramkowy, odgrywa kluczową rolę w jego działaniu, pełniąc funkcję sterującą. W momencie dostarczenia sygnału sterującego na bramkę, dochodzi do zainicjowania przewodzenia prądu pomiędzy anodą a katodą. Tyrystory są szeroko stosowane w aplikacjach wymagających precyzyjnego zarządzania dużymi prądami i napięciami, takich jak prostowniki, regulatory mocy oraz układy przełączające. Dzięki możliwości sterowania prądem za pomocą niskiego napięcia na bramce, tyrystory pozwalają na zdalne zarządzanie obciążeniem bez konieczności stosowania skomplikowanych układów mechanicznych. W praktyce, tyrystory z bramką są kluczowe w systemach automatyki przemysłowej, gdzie stabilna i efektywna kontrola mocy jest niezbędna do zapewnienia prawidłowego funkcjonowania maszyn.

Pytanie 20

W układzie zastosowano przetworniki ciśnienia o prądowych sygnałach wyjściowych. Na podstawie danych katalogowych przetworników oraz wyników przeprowadzonych pomiarów wskaż, który z przetworników nie działa prawidłowo.

Przetwornik	Zakres sygnału wejściowego [MPa]	Zakres sygnału wyjściowego [mA]	Wartość sygnału wejściowego [MPa]	Wartość sygnału wyjściowego [mA]
1	0 ÷ 1	0 ÷ 20	0,50	10
2	0 ÷ 2	0 ÷ 20	0,50	5
3	0 ÷ 1	4 ÷ 20	0,50	12
4	0 ÷ 2	4 ÷ 20	0,50	5

A. Przetwornik 1

B. Przetwornik 2

C. Przetwornik 4

D. Przetwornik 3

Przetwornik 4 jest odpowiednią odpowiedzią, ponieważ jego działanie jest niezgodne z oczekiwaniami w kontekście standardów przetworników ciśnienia. Zgodnie z danymi katalogowymi, dla ciśnienia 0,50 MPa przetwornik ten powinien generować sygnał 8 mA. W przypadku braku prawidłowego sygnału, jak w tym przypadku 5 mA, wskazuje to na awarię urządzenia lub błędną kalibrację. Praktyczne zastosowanie przetworników ciśnienia wymaga ich niezawodności, ponieważ od ich działania zależy poprawność pomiarów w różnych procesach technologicznych. W związku z tym, regularne sprawdzanie i kalibracja tych urządzeń są kluczowe w utrzymaniu standardów jakości i bezpieczeństwa w przemyśle. Ponadto, w przypadku nieprawidłowego działania przetwornika, istotne jest przeprowadzenie diagnostyki w celu określenia przyczyn błędów, co może obejmować testy elektryczne oraz analizę warunków pracy. Warto również zaznaczyć, że odpowiednie monitorowanie sygnałów wyjściowych pozwala na wczesne wykrywanie problemów i minimalizowanie przestojów w procesie technologicznym.

Pytanie 21

Jaka powinna być wartość znamionowego napięcia zasilania urządzenia, aby mogło być zasilane przez zasilacz impulsowy o charakterystyce obciążeniowej przedstawionej na rysunku?

A. 80 V

B. 150 V

C. 60 V

D. 160 V

Wartość znamionowego napięcia zasilania wynosząca 150 V została określona na podstawie analizy charakterystyki obciążeniowej zasilacza impulsowego. Na wykresie można zauważyć, że przy tym napięciu zasilacz osiąga optymalny punkt pracy, co oznacza, że jego parametry są zgodne z wymaganiami urządzenia. Użycie napięcia 150 V jest istotne, ponieważ zasilacz impulsowy powinien działać w swoim zakresie znamionowym, aby zapewnić efektywność energetyczną oraz stabilność pracy. W praktyce, stosowanie zasilaczy impulsowych o odpowiednich wartościach znamionowych jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności urządzeń. Przykładem może być system zasilania w automatyce przemysłowej, gdzie zasilacz impulsowy o napięciu 150 V zasila różne komponenty, takie jak czujniki, siłowniki czy kontrolery. Dlatego ważne jest, aby dobierać zasilacze zgodnie z określonymi wartościami znamionowymi, co wpływa na ich długowieczność oraz minimalizuje ryzyko uszkodzenia sprzętu.

Pytanie 22

Silnik krokowy (skokowy) nie reaguje na próby zmiany prędkości obrotów. Możliwą przyczyną nieprawidłowego działania silnika może być

A. nadmierne obciążenie silnika

B. brak modyfikacji częstotliwości impulsów z kontrolera

C. wysyłanie impulsów sterujących w błędnej kolejności

D. zbyt wysokie napięcie zasilające

Podawanie impulsów sterujących w niewłaściwej kolejności może wpływać na działanie silnika krokowego, jednak nie jest to przyczyna braku zmiany prędkości obrotowej w kontekście tego pytania. Silniki krokowe działają na zasadzie sekwencyjnego przełączania poszczególnych cewek, które odpowiadają za obrót wirnika. Jeśli impulsy są podawane w niewłaściwej kolejności, może to skutkować zablokowaniem silnika lub nieprawidłowym ruchem, jednak nie wstrzyma to samej zmiany prędkości. Zbyt duże obciążenie silnika również może prowadzić do problemów, takich jak nadmierne grzanie lub zmniejszenie momentu obrotowego, ale nie bezpośrednio do braku zmiany prędkości - silnik może wciąż reagować na zmiany prędkości, nawet jeśli z trudnością. Z kolei zbyt wysokie napięcie zasilania przynosi ryzyko uszkodzenia silnika i nie jest standardem pracy silników krokowych, które powinny być zasilane napięciem zgodnym z ich specyfikacją. Te koncepcje często prowadzą do nieporozumień. Kluczowe jest zrozumienie, że silnik krokowy wymaga odpowiedniej częstotliwości impulsów, aby móc swobodnie zmieniać swoją prędkość obrotową. Osoby zajmujące się projektowaniem systemów automatyki powinny zwracać szczególną uwagę na konfigurację systemów sterowania, aby uniknąć takich błędów w przyszłości.

Pytanie 23

Efektor zainstalowany na końcu ramienia robota przede wszystkim pełni funkcję

A. przemieszczania obiektu w przestrzeni

B. ochrony ramienia robota przed kolizjami z operatorem

C. chronienia ramienia robota przed przeciążeniem

D. chwytania obiektu z odpowiednią siłą

Efektor, umieszczony na końcu ramienia robota, odgrywa kluczową rolę w jego funkcjonowaniu, zwłaszcza w kontekście automatyzacji procesów produkcyjnych. Jego głównym zadaniem jest chwytanie elementów z odpowiednią siłą, co jest istotne w wielu zastosowaniach przemysłowych, takich jak montaż, pakowanie czy transport materiałów. Efektory mogą mieć różne formy – od prostych chwytaków pneumatycznych, po zaawansowane systemy z czujnikami siły, które umożliwiają precyzyjne dostosowanie siły chwytu do rodzaju i wagi chwytanego obiektu. Dzięki tym technologiom możliwe jest minimalizowanie uszkodzeń delikatnych komponentów oraz zwiększenie efektywności produkcji. Dobre praktyki w zakresie projektowania efektorów obejmują uwzględnienie materiałów, które zapewniają odpowiednią przyczepność i trwałość, a także zastosowanie systemów kontroli, które pozwalają na monitorowanie siły chwytu w czasie rzeczywistym, co może być zgodne z normami ISO 10218 dotyczącymi robotów przemysłowych.

Pytanie 24

Na rysunku przedstawiono schemat działania maszyny do formowania blach. Który z wymienionych podzespołów zastosowano w tym urządzeniu?

A. Mechanizm różnicowy.

B. Przekładnię maltańską.

C. Przegub Cardana.

D. Przekładnię ślimakową.

Przekładnia maltańska jest kluczowym elementem w maszynach formujących blachy, ponieważ przekształca ruch obrotowy ciągły w ruch obrotowy przerywany. W praktyce, jej zastosowanie jest nieocenione w procesach, gdzie wymagane jest precyzyjne kontrolowanie cyklu pracy, jak na przykład w maszynach do wycinania lub formowania elementów blaszanych. Przekładnia ta jest szeroko stosowana w przemyśle, zwłaszcza w produkcji maszyn CNC, gdzie zachowanie dokładności w ruchu jest kluczowe. Charakterystyczna konstrukcja z krzyżem maltańskim pozwala na uzyskanie stabilnej i powtarzalnej pracy, co jest zgodne z najlepszymi praktykami w inżynierii mechanicznej. Warto również zauważyć, że przekładnie maltańskie są często stosowane w zegarmistrzostwie oraz w mechanizmach napędowych, co świadczy o ich wszechstronności oraz wysokiej niezawodności.

Pytanie 25

Co należy zrobić w przypadku urazu kolana u pracownika po upadku z wysokości?

A. wyregulować nogę, lekko ciągnąc ją w dół.

B. umieścić poszkodowanego w ustalonej pozycji bocznej.

C. unieruchomić staw kolanowy na jakimkolwiek podparciu, nie zmieniając jego pozycji.

D. nałożyć bandaż na kolano po delikatnym wyprostowaniu nogi.

W przypadku urazu kolana, szczególnie po upadku z wysokości, kluczowe jest unieruchomienie stawu w jego naturalnym ustawieniu. Ta technika ma na celu ograniczenie dalszego uszkodzenia tkanek oraz zmniejszenie bólu. Gdy kości stawu kolanowego są unieruchomione w ich fizjologicznym położeniu, minimalizujemy ryzyko przemieszczenia uszkodzonych struktur oraz ewentualnych powikłań związanych z nieprawidłowym ułożeniem. Praktyczne zastosowanie tej metody obejmuje użycie szyn, bandaży czy innych dostępnych materiałów, które stabilizują staw. Warto podkreślić, że według wytycznych organizacji zajmujących się pierwszą pomocą, tak jak np. Czerwony Krzyż, unieruchomienie powinno być wykonane jak najszybciej i z zachowaniem ostrożności. Istotne jest także, aby nie próbować prostować lub manipulować urazem, co może prowadzić do dalszych urazów i komplikacji. Po unieruchomieniu należy jak najszybciej wezwać pomoc medyczną, aby zapewnić dalszą opiekę nad poszkodowanym.

Pytanie 26

Co oznaczają kolory przewodów w trójprzewodowych czujnikach zbliżeniowych prądu stałego?

A. brązowy (czerwony) - plus zasilania; czarny - przewód sygnałowy; niebieski - minus zasilania

B. niebieski - przewód sygnałowy; brązowy (czerwony) - przewód sygnałowy; czarny - minus zasilania; niebieski - plus zasilania

C. brązowy (czerwony) - przewód sygnałowy; czarny - minus zasilania; niebieski - plus zasilania

D. brązowy (czerwony) - minus zasilania; czarny - plus zasilania

Odpowiedź, w której brązowy (czerwony) przewód oznacza plus zasilania, czarny przewód to przewód impulsowy, a niebieski przewód to minus zasilania, jest prawidłowa i zgodna z powszechnie przyjętymi standardami branżowymi. W systemach zbliżeniowych prądu stałego kolorystyka przewodów ma kluczowe znaczenie dla zapewnienia prawidłowego działania urządzeń. Użycie brązowego lub czerwonego przewodu jako przewodu dodatniego (plus) jest normą w wielu krajach, a czarny przewód jest standardowo używany jako przewód sygnałowy lub impulsowy. Niebieski przewód w tym kontekście pełni funkcję przewodu ujemnego (minus). W praktyce, stosowanie się do tych oznaczeń ma kluczowe znaczenie dla prawidłowego podłączenia urządzeń, co zapobiega zwarciom oraz uszkodzeniom komponentów. W przypadku błędnego podłączenia, na przykład zamieniając przewody plus i minus, może dojść do uszkodzenia czujnika lub nieprawidłowego działania systemu. Przykładem zastosowania tej wiedzy może być instalacja systemów automatyki budynkowej, gdzie prawidłowe podłączenie czujników zbliżeniowych jest kluczowe dla ich efektywności.

Pytanie 27

Lampka sygnalizacyjna RUN w programowalnym sterowniku PLC wskazuje, że

A. istnieje możliwość edytowania nowego programu kontrolnego przy użyciu komputera

B. konieczna jest wymiana baterii zasilającej pamięć RAM sterownika

C. program kontrolny znajduje się w pamięci RAM sterownika i może zostać uruchomiony

D. nastąpiła awaria wewnętrzna sterownika

Odpowiedzi sugerujące wymianę baterii, uszkodzenie wewnętrzne sterownika czy edycję programu przy pomocy komputera są wynikiem błędnych zrozumień dotyczących funkcji oraz stanu sygnalizacji RUN. Pierwsza z tych koncepcji, dotycząca wymiany baterii, zakłada, że świecący element sygnalizacyjny odnosi się do stanu pamięci, jednak w rzeczywistości RAM nie wymaga podtrzymania bateryjnego w typowych zastosowaniach PLC, co jest zarezerwowane dla pamięci EEPROM lub Flash. Kolejna koncepcja, sugerująca uszkodzenie wewnętrzne, ignoruje fakt, że sygnalizator RUN jest zaprojektowany do informowania o poprawnym działaniu systemu, a nie o jego awarii. W przypadku wystąpienia uszkodzenia, najczęściej sygnalizacja przyjmuje inne stany, takie jak RUN/STOP, co pozwala na identyfikację problemu. Natomiast edytowanie programu za pomocą komputera jest możliwe, ale nie ma bezpośredniego związku z sygnalizacją RUN, która dotyczy stanu działania programu, a nie jego edycji. Takie myślenie prowadzi do nieporozumień w zakresie diagnostyki i obsługi systemów automatyki. Zrozumienie funkcji sygnalizacji RUN jest kluczowe dla operacji na systemach PLC, co pozwala na efektywniejsze zarządzanie procesami oraz szybszą reakcję w przypadku awarii.

Pytanie 28

Na podstawie widoku płytki drukowanej i schematu ideowego określ, który z elementów należy wlutować na płytce drukowanej w miejscu wskazanym białą strzałką.

A. Element 4.

B. Element 3.

C. Element 2.

D. Element 1.

Element 4 to właściwy wybór, bo pasuje do diody LED. Zazwyczaj na schematach ma ona swój konkretny symbol. W projektowaniu elektronicznym to dość istotne, żeby wiedzieć, gdzie umiejscowić diody LED na płytkach drukowanych, bo one pokazują, czy urządzenie działa. Na przykład, zapala się, gdy zasilanie jest włączone. Ważne jest, żeby dioda LED była wlutowana zgodnie z oznaczeniami na płytce, żeby nie pomylić polaryzacji. Każda dioda wymaga określonego napięcia i prądu, żeby działała jak należy. Więc dobrze sprawdzić, czy użyto odpowiednich rezystorów, które ograniczają prąd, co jest zgodne z zasadami IPC-2221 dla projektowania PCB. Umiejscowienie Elementu 4 w odpowiednim miejscu na płytce nie tylko zapewnia, że wszystko działa jak należy, ale też dba o bezpieczeństwo całego urządzenia.

Pytanie 29

Przedstawiony na rysunku czujnik Pt100 jest przeznaczony do pomiaru

A. temperatury cieczy.

B. przepływu w cieczy.

C. poziomu cieczy.

D. ciśnienia cieczy.

Czujnik Pt100 jest jednym z najpowszechniej stosowanych czujników temperatury w przemyśle i laboratoriach. Jego zasada działania opiera się na zmianie rezystancji platyny w funkcji temperatury, co czyni go bardzo dokładnym i stabilnym rozwiązaniem. Przy 0°C rezystancja wynosi dokładnie 100 omów, co pozwala na precyzyjne pomiary w szerokim zakresie temperatur, zazwyczaj od -200°C do 850°C. Czujniki te są stosowane w wielu aplikacjach, od monitorowania procesów przemysłowych, przez systemy HVAC, aż po laboratoria naukowe. Warto podkreślić, że stosowanie czujników Pt100 jest zgodne z międzynarodowymi standardami, takimi jak IEC 60751, co zapewnia ich wysoką jakość i niezawodność. Dzięki ich precyzyjności i stabilności, czujniki te są często wybierane do zastosowań wymagających dokładnych danych temperaturowych, co w praktyce może wpływać na wydajność i bezpieczeństwo różnych procesów.

Pytanie 30

Jakie urządzenie pośredniczy w interakcji między urządzeniem mechatronicznym a jego użytkownikiem?

A. Przekaźnik programowalny

B. Robot przemysłowy

C. Sterownik PLC

D. Panel operatorski HMI

Panel operatorski HMI (Human-Machine Interface) jest kluczowym elementem w komunikacji pomiędzy urządzeniem mechatronicznym a jego operatorem. Działa jako interfejs, który umożliwia użytkownikowi monitorowanie i kontrolowanie procesów technologicznych w czasie rzeczywistym. Dzięki panelom HMI, operatorzy mogą łatwo odczytywać dane, takie jak temperatura, ciśnienie czy prędkość, a także wprowadzać zmiany w ustawieniach systemu. Przykładem zastosowania panelu HMI może być linia produkcyjna, gdzie operatorzy mogą zarządzać maszynami, przeglądać alarmy oraz dostosowywać parametry produkcji. W kontekście standardów branżowych, panele HMI są zgodne z normami takimi jak ISA-101, które określają zasady projektowania interfejsów użytkownika w systemach sterowania. Wspierają także dobre praktyki w zakresie ergonomii, co wpływa na bezpieczeństwo i efektywność pracy operatorów.

Pytanie 31

Na rysunku przedstawiono

A. tranzystor.

B. rezystor.

C. tyrystor.

D. diodę.

Tyrystor to element półprzewodnikowy, który składa się z trzech elektrod: anodowej, katodowej oraz bramki (elektrody sterującej). Jego unikalna budowa pozwala na kontrolowanie dużych prądów za pomocą niewielkich sygnałów. W praktyce, tyrystory są szeroko stosowane w aplikacjach, które wymagają sterowania mocą, takich jak w układach prostownikowych, regulatorach mocy i systemach zasilania. Dzięki swojej zdolności do pracy w wysokich napięciach i prądach, tyrystory znajdują zastosowanie w zasilaczach oraz w układach energoelektroniki. Standardy dotyczące tyrystorów, takie jak IEC 60747, określają wymagania techniczne dla tych elementów, co zapewnia ich bezpieczeństwo i niezawodność w aplikacjach przemysłowych. Dodatkowo, tyrystory są często używane w układach zapłonowych w silnikach spalinowych oraz w systemach oświetleniowych, co pokazuje ich wszechstronność i ważną rolę w nowoczesnej elektronice.

Pytanie 32

Na którym rysunku przedstawiono symbol zaworu trójdrogowego dwupołożeniowego 3/2 normalnie otwartego.

A. C.

B. B.

C. A.

D. D.

Analiza pozostałych rysunków, które nie przedstawiają zaworu trójdrogowego dwupołożeniowego 3/2 normalnie otwartego, wskazuje na kilka typowych błędów w rozumieniu funkcji i działania zaworów. Często mylone są zawory normalnie otwarte z ich odpowiednikami normalnie zamkniętymi, co prowadzi do nieprawidłowej interpretacji schematów. Zawory normalnie zamknięte, w odróżnieniu od otwartych, nie pozwalają na przepływ medium w stanie spoczynku, co jest kluczowe dla ich zastosowania w różnych systemach. Odpowiedzi, które zakładają otwarcie zaworu w położeniu spoczynkowym, są błędne, ponieważ nie uwzględniają podstawowych zasad działania tych urządzeń. Wiele osób myli również klasyfikację zaworów trójdrogowych, nie mając pełnej świadomości ich funkcji. Kluczowy błąd polega na nieodróżnianiu zaworów w układach zasilania od tych, które pełnią rolę przełączników przepływu. W praktyce, poprawne zrozumienie działania i klasyfikacji zaworów jest fundamentem tworzenia efektywnych i bezpiecznych układów pneumatycznych lub hydraulicznych, co podkreśla znaczenie wiedzy na temat funkcji zaworów oraz ich zastosowania w inżynierii. W kontekście projektowania układów, błędna identyfikacja zaworów może prowadzić do awarii systemów, co jest szczególnie niebezpieczne w aplikacjach wymagających wysokiej niezawodności i bezpieczeństwa.

Pytanie 33

Jaką wartość rezystancji powinien mieć rezystor R1 ograniczający prąd diody w obwodzie, którego schemat przedstawiono na rysunku?

A. 12,0 kΩ

B. 120,0 kΩ

C. 1 200,0 kΩ

D. 1,2 kΩ

Odpowiedzi 12,0 kΩ, 120,0 kΩ oraz 1 200,0 kΩ są błędne i wynikają z nieprawidłowego zrozumienia zasad obliczeń związanych z rezystancją w obwodach elektrycznych. Przede wszystkim, warto zauważyć, że każda z tych wartości jest znacznie wyższa niż wymagana, co prowadziłoby do zbyt niskiego prądu płynącego przez diodę, a co za tym idzie, nieosiągnięcia jej pełnej funkcjonalności. Przy zbyt dużej rezystancji, prąd byłby zbyt niski, co mogłoby powodować, że dioda nie zapali się wcale, lub rozjaśni się tylko w minimalnym stopniu, nie osiągając zamierzonego efektu. Typowe błędy myślowe, które prowadzą do takich wniosków, to zapominanie o kluczowym znaczeniu różnicy napięć w obwodzie oraz wielkości prądu, który ma być ograniczony. Ważne jest, aby podczas obliczeń zawsze uwzględniać wartości rzeczywiste napięcia i prądu, a także zapoznawać się z zasadami działania poszczególnych komponentów, aby zrozumieć, jak mogą one współdziałać w różnych konfiguracjach. Użycie zbyt wysokich wartości rezystancji to częsty błąd początkujących inżynierów, który można wyeliminować poprzez praktyczne ćwiczenie z obliczania rezystancji w różnych układach. W kontekście inżynierii elektronicznej, znajomość podstawowych zasad obliczeń i komponentów jest niezbędna do skutecznego projektowania i budowy stabilnych i niezawodnych układów elektronicznych.

Pytanie 34

Jakie są etapy podstawowych cykli działania sterownika PLC?

A. Inicjalizacja sterownika, aktualizacja stanu wyjść, aktualizacja stanu wejść, wykonanie programu

B. Aktualizacja stanu wyjść, inicjalizacja sterownika, wykonanie programu, uaktualnianie stanu wejść

C. Aktualizacja stanu wejść, inicjalizacja sterownika, aktualizacja stanu wyjść, wykonanie programu

D. Inicjalizacja sterownika, aktualizacja stanu wejść, wykonanie programu, aktualizacja stanu wyjść

Wybór niewłaściwych sekwencji cykli pracy sterownika PLC może prowadzić do licznych błędów w działaniu systemu, co ma bezpośredni wpływ na efektywność procesów automatyki. W przypadku pierwszej z niepoprawnych odpowiedzi, sekwencja zaczyna się od aktualizacji stanu wyjść przed odczytem stanu wejść, co jest fundamentalnym błędem. Sterownik PLC powinien najpierw poznać aktualny stan otoczenia (wejść), zanim podejmie decyzje, które wyjścia należy aktywować. W drugim przykładzie, sekwencja rozpoczyna się od aktualizacji stanu wejść, co jest poprawne, ale inicjalizacja sterownika powinna zająć miejsce przed tym krokiem, aby zapewnić, że wszystkie parametry są odpowiednio ustawione. Trzecia odpowiedź pokazuje, że aktualizacja stanu wyjść następuje przed wykonaniem programu, co jest sprzeczne z zasadą logiki sterowania, gdyż decyzje dotyczące wyjść powinny być oparte na obliczeniach i analizach przeprowadzonych w trakcie wykonania programu. Wreszcie, ostatnia odpowiedź wprowadza dodatkowy chaos, gdyż zaczyna się od aktualizacji stanu wyjść oraz nie uwzględnia sekwencji wykonania programu. Takie podejścia mogą prowadzić do nieprzewidywalnych rezultatów, błędów w automatyce oraz problemów z bezpieczeństwem. Kluczowe jest, aby zrozumieć, że każdy z tych kroków jest od siebie zależny, a ich odpowiednia sekwencja jest fundamentem prawidłowego działania systemów sterowania.

Pytanie 35

Pokazany na rysunku sposób montowania podzespołów elektronicznych, na płytce obwodu drukowanego, to

A. lutowanie.

B. spawanie.

C. zgrzewanie.

D. klejenie.

Lutowanie jest standardową metodą łączenia podzespołów elektronicznych na płytkach obwodów drukowanych (PCB). Proces ten polega na użyciu stopu lutowniczego, który po podgrzaniu w płynnej formie wypełnia szczeliny między elementami a płytką, a następnie po schłodzeniu tworzy trwałe połączenie. Zaletą lutowania jest jego zdolność do zapewnienia nie tylko solidnego połączenia elektrycznego, ale również wytrzymałości mechanicznej, co jest kluczowe w zastosowaniach elektronicznych. W praktyce lutowanie stosowane jest w produkcji urządzeń elektronicznych, takich jak komputery, telewizory czy telefony. Istnieją różne techniki lutowania, w tym lutowanie ręczne, lutowanie na fali czy lutowanie w piecu, które są dostosowane do różnych potrzeb produkcyjnych i typów urządzeń. Warto zaznaczyć, że lutowanie powinno być przeprowadzane zgodnie z normami IPC (Institute for Printed Circuits), które określają wymagania dotyczące jakości i niezawodności połączeń lutowanych.

Pytanie 36

Które urządzenie ma symbol graficzny przedstawiony na rysunku?

A. Silnik hydrauliczny.

B. Pompa hydrauliczna.

C. Sprężarka pneumatyczna.

D. Silnik pneumatyczny.

Wybór odpowiedzi związanej z silnikiem hydraulicznym, silnikiem pneumatycznym lub sprężarką pneumatyczną wskazuje na pewne nieporozumienia dotyczące klasyfikacji urządzeń hydraulicznych i pneumatycznych. Silnik hydrauliczny, choć również wykorzystuje energię hydrauliczną, pełni zupełnie inną funkcję niż pompa. Jego zadaniem jest przekształcanie energii hydraulicznej na energię mechaniczną, co jest istotnie różne od funkcji pompy, która generuje ciśnienie w systemie. Z kolei silnik pneumatyczny i sprężarka pneumatyczna operują na zasadzie sprężonego powietrza, co również różni się od działania pompy hydraulicznej. Typowe pomyłki przy identyfikacji symboli graficznych mogą wynikać z mylenia funkcji urządzeń oraz ich zastosowań. Znajomość specyfikacji i symboliki jest kluczowa w inżynierii, a brak precyzyjnej wiedzy na temat symboli może prowadzić do błędów w interpretacji schematów, co w praktyce może skutkować nieefektywnym projektowaniem systemów oraz ich nieprawidłowym użytkowaniem. Aby skutecznie rozróżniać te urządzenia, warto zapoznać się z odpowiednimi normami branżowymi, które jasno definiują symbole i ich zastosowania w dokumentacji technicznej.

Pytanie 37

Wskaż zawór, który należy zastosować, jako zawór rozdzielający V.

A. A.

B. C.

C. D.

D. B.

Zawór rozdzielający V to naprawdę ważny element w systemach elektro-pneumatycznych. To jak serce całego układu, bo to od niego zależy, jak powietrze będzie sterowane. Odpowiedź D jest trafna, ponieważ ten zawór jest elektrycznie sterowany, co można zobaczyć na schemacie, gdzie są symbole cewek. W praktyce, używanie takiego zaworu pozwala na dużo dokładniejsze i szybsze reakcje w automatyzacji. Na przykład, w liniach montażowych w przemyśle, elektryczne zawory rozdzielające pomagają w płynnej zmianie funkcji pneumatycznych, co przekłada się na lepszą efektywność produkcji. Dobrze też pamiętać, że normy takie jak ISO 5598 są ważne, bo definiują terminologię i symbole zaworów pneumatycznych. To podkreśla, jak istotne jest odpowiednie dobranie komponentów do projektów związanych z automatyką.

Pytanie 38

Na której ilustracji przedstawiono zawór odcinający?

A. Na ilustracji 2.

B. Na ilustracji 4.

C. Na ilustracji 1.

D. Na ilustracji 3.

Ilustracja 1 przedstawia zawór odcinający, który jest niezbędnym elementem w wielu systemach inżynieryjnych. Zawory odcinające służą do całkowitego zatrzymywania lub umożliwiania przepływu medium, takiego jak woda, gaz czy olej. Dzięki swojej konstrukcji, pozwalają na szybkie i efektywne zamknięcie przepływu, co jest kluczowe w sytuacjach awaryjnych, gdzie może być konieczne natychmiastowe odcięcie zasilania lub przepływu. W praktyce stosuje się je w instalacjach wodociągowych, przemysłowych systemach hydraulicznych oraz w instalacjach gazowych. Ważne jest, aby wybrać odpowiedni rodzaj zaworu odcinającego, dostosowany do specyfiki medium oraz warunków pracy. Zawory te powinny spełniać normy branżowe, takie jak PN-EN 13774, które określają wymagania dla zaworów używanych w systemach instalacyjnych. W kontekście bezpieczeństwa, zawory odcinające są często elementem systemów zabezpieczających, co podkreśla ich istotną rolę w inżynierii i technice.

Pytanie 39

Aby zmierzyć temperaturę, należy podłączyć do wejścia sterownika PLC

A. przekaźnik elektromagnetyczny

B. prądnicę tachometryczną

C. czujnik indukcyjny

D. czujnik rezystancyjny

Podłączenie innych komponentów, takich jak prądnica tachometryczna, czujnik indukcyjny czy przekaźnik elektromagnetyczny, do pomiaru temperatury nie jest odpowiednie. Prądnica tachometryczna jest wykorzystywana do pomiaru prędkości obrotowej w silnikach i nie ma zastosowania w kontekście temperatury. Czujnik indukcyjny, z kolei, wykrywa obecność obiektów metalowych i również nie nadaje się do pomiaru temperatury. Przekaźnik elektromagnetyczny jest elementem wykonawczym, który służy do załączania lub wyłączania obwodów elektrycznych, a więc nie jest narzędziem pomiarowym. Typowym błędem myślowym jest mylenie funkcji różnych elementów w systemie automatyki. Często przy wyborze czujnika do pomiaru temperatury nie uwzględnia się specyfiki ich działania oraz przeznaczenia. W przypadku pomiaru temperatury, kluczowe jest, aby zastosować czujniki, które są przystosowane do tej funkcji, co znacznie zwiększa dokładność i niezawodność całego systemu. Wybór odpowiednich komponentów w systemie automatyki powinien być oparty na zrozumieniu ich przeznaczenia oraz właściwości, co jest zgodne z dobrymi praktykami projektowania systemów automatyki.

Pytanie 40

Które narzędzia należy zastosować podczas wymiany układu scalonego przedstawionego na rysunku?

A. Pilnik i zaciskarkę.

B. Wkrętak i szczypce.

C. Lutownicę i odsysacz.

D. Szczypce i pilnik.

Lutownica i odsysacz to kluczowe narzędzia stosowane podczas wymiany układów scalonych na płytkach drukowanych. Lutownica pozwala na precyzyjne podgrzewanie miejsca lutowania, co pozwala na stopienie lutowia, a tym samym umożliwia usunięcie uszkodzonego układu scalonego. Odsysacz, zwany również odsysaczem lutowia, jest niezbędny do efektywnego usunięcia stopionego lutowia, co jest kluczowe, aby uniknąć uszkodzenia ścieżek drukowanych i innych komponentów znajdujących się w pobliżu. Praktyczne zastosowanie tych narzędzi można zaobserwować w standardach serwisowych, takich jak IPC-A-610, które określają wymagania dotyczące jakości lutowania w elektronice. Odpowiednie wykorzystanie lutownicy oraz odsysacza nie tylko zwiększa skuteczność naprawy, ale również zapewnia długoterminową niezawodność i stabilność całego układu elektronicznego. Dobrą praktyką jest również używanie lutowia o niskiej temperaturze topnienia, co minimalizuje ryzyko uszkodzenia innych komponentów na płytce.
