Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 8 czerwca 2026 17:44
Data zakończenia: 8 czerwca 2026 18:06

Egzamin zdany!

Wynik: 26/40 punktów (65,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na rysunku przedstawiono trzpień frezarski

A. wydłużony.

B. zabierakowy.

C. długi.

D. środkujący.

Wybór niewłaściwego typu trzpienia frezarskiego może prowadzić do poważnych problemów w procesach obróbczych. Odpowiedzi, które wskazują na trzpień środkujący, wydłużony lub długi, nie uwzględniają specyfiki zastosowania narzędzi skrawających. Trzpień środkujący zazwyczaj służy do precyzyjnego centrowania narzędzi, co jest istotne w przypadku obróbki otworów, jednak nie ma on zabieraka, który jest kluczowy w przenoszeniu momentu obrotowego. Z kolei trzpień wydłużony, mimo że może być użyty w specyficznych sytuacjach, nie ma zastosowania w kontekście narzędzi zabierakowych. Wydłużenie trzpienia wpływa na stabilność i może prowadzić do zwiększonych drgań, co negatywnie wpływa na jakość obróbki. Podobnie, trzpień długi nie jest właściwym rozwiązaniem, ponieważ nie ma on funkcji zabierakowej, a jego użycie w obróbce może również generować problemy z precyzją. Kluczowym błędem myślowym jest brak zrozumienia, jak różne rodzaje trzpieni wpływają na efektywność obróbki oraz jakie są ich specyficzne zastosowania w odniesieniu do narzędzi skrawających. W kontekście standardów branżowych, wybór niewłaściwego trzpienia może prowadzić do niezgodności z normami jakości, co z kolei może skutkować wadami produktów i zwiększonymi kosztami produkcji.

Pytanie 2

Na frezarkach CNC, które mają wbudowany magazyn narzędzi, do programowania automatycznej wymiany narzędzia stosuje się funkcję

A. M06

B. M04

C. M03

D. M05

Odpowiedź M06 jest poprawna, ponieważ jest dedykowana do komendy automatycznej wymiany narzędzi w frezarkach CNC. Funkcja ta pozwala na zautomatyzowanie procesu wymiany narzędzi, co znacząco zwiększa efektywność i precyzję obróbki. W praktyce, gdy maszyna wymaga zmiany narzędzia, operator programuje cykl roboczy z komendą M06, co umożliwia maszynie zrealizowanie tej operacji bez udziału człowieka. W przemyśle, w którym czas produkcji jest krytyczny, automatyzacja wymiany narzędzi pozwala na redukcję przestojów i zwiększenie wydajności. Podczas programowania CNC, ważne jest także zrozumienie, jak narzędzie dobierane jest z magazynu narzędzi, co może wpływać na jakość obrabianego detalu oraz na żywotność samych narzędzi. Zgodnie z najlepszymi praktykami, każdy nowy cykl wymiany narzędzi powinien być starannie zaplanowany, aby maksymalizować efektywność i minimalizować ryzyko błędów w procesie produkcyjnym.

Pytanie 3

Jaką funkcję pełni M03 w programie sterującym?

A. wybranie prawych obrotów wrzeciona

B. postój czasowy trwający trzy sekundy

C. gwintowanie o skoku wzrastającym

D. dosunięcie podparcia kłem konika

Funkcja pomocnicza M03 w programie sterującym jest kluczowa dla operacji obróbczych, ponieważ jej działanie polega na wybraniu prawych obrotów wrzeciona. Prawe obroty są standardowym kierunkiem obrotu narzędzia w większości aplikacji CNC, co sprawia, że ich wybór jest istotny dla efektywności i precyzji obróbki. Przykładem zastosowania tej funkcji jest sytuacja, w której operator musi wykonać cięcie lub frezowanie elementu metalowego, co wymaga precyzyjnych obrotów narzędzia. W sytuacjach, gdy używane są narzędzia skrawające, kierunek obrotów ma wpływ na jakość powierzchni oraz trwałość narzędzia. Standardy branżowe, takie jak ISO 6983, definiują sposób programowania takich funkcji, co podkreśla znaczenie prawidłowego wyboru obrotów wrzeciona w procesie obróbczych. Znajomość tych parametrów oraz ich odpowiednie wykorzystanie w praktyce jest niezbędne dla każdego specjalisty zajmującego się obróbką CNC.

Pytanie 4

Korzystając z tabeli zawierającej podstawowe wymiary gwintów, określ jaki posuw należy ustawić podczas toczenia gwintu M52.

A. 48 mm/obr

B. 5 mm/obr

C. 52 mm/obr

D. 4 mm/obr

Odpowiedź 5 mm/obr jest prawidłowa, ponieważ posuw podczas toczenia gwintu odnosi się do odległości, jaką narzędzie przesuwa się wzdłuż osi obrabianego elementu w trakcie jednego pełnego obrotu. Dla gwintu metrycznego M52 powszechnie stosowany standardowy skok wynosi 5 mm, co oznacza, że posuw musi wynosić 5 mm/obr. W praktyce, wybór odpowiedniego posuwu jest kluczowy, gdyż wpływa na jakość obróbki oraz wydajność produkcji. W przypadku gwintów metrycznych, jeżeli nie ma dodatkowych oznaczeń dotyczących skoku, standardowy posuw 5 mm/obr jest najczęściej akceptowany. W branży obróbczej stosowanie tabel z wymiarami gwintów oraz zrozumienie ich charakterystyk pozwala na precyzyjne dobieranie parametrów skrawania, co jest niezbędne do uzyskania wysokiej jakości detali. Sprawdzając karty danych lub normy, można zweryfikować, że dla M52 bez dodatkowego oznaczenia, posuw wynosi właśnie 5 mm/obr, co potwierdza tę odpowiedź jako poprawną.

Pytanie 5

Oblicz posuw w milimetrach na minutę, wiedząc, że prędkość obrotowa wrzeciona tokarki wynosi 600 obr/min, a posuw wynosi 0,1 mm/obr. Wykorzystaj zależność: f_t=f₀·n [mm/min]?

A. 60 mm/min

B. 0,6 mm/min

C. 6 mm/min

D. 600 mm/min

Poprawna odpowiedź to 60 mm/min. Obliczenie posuwu minutowego polega na zastosowaniu wzoru ft=f0·n, gdzie f0 to posuw na obrót (0,1 mm/obr), a n to prędkość obrotowa (600 obr/min). Podstawiając wartości, otrzymujemy: ft = 0,1 mm/obr * 600 obr/min = 60 mm/min. Zrozumienie tej zależności jest kluczowe w procesach obróbczych, ponieważ posuw wpływa na wydajność i jakość obróbki. Odpowiedni dobór posuwu w zależności od materiału obrabianego i narzędzi skrawających pozwala na optymalizację procesu produkcji oraz minimalizację zużycia narzędzi. W praktyce, w branży obróbczej, kluczowe jest również uwzględnienie parametrów takich jak chłodzenie i jakość narzędzi, co ma bezpośredni wpływ na efektywność skrawania. W standardach branżowych, takich jak ISO, określane są zalecane wartości posuwów dla różnych materiałów, co może stanowić pomoc w doborze odpowiednich ustawień dla tokarek i innych obrabiarek.

Pytanie 6

Do metod bezpośrednich, służących do oceny zużycia ostrza noża tokarskiego, zalicza się dokonanie pomiaru

A. zmiany geometrii ostrza

B. temperatury obróbczej

C. emisji dźwiękowej

D. drgań oraz hałasu

Zrozumienie, dlaczego inne odpowiedzi nie są właściwe, wymaga analizy metod oceny zużycia ostrza. Odpowiedzi dotyczące 'drgań i hałasu' oraz 'emisji akustycznej' odnoszą się do metod pośrednich, które monitorują stan narzędzia poprzez rejestrowanie zmian w emisji dźwiękowej podczas obróbki. Chociaż są to wartościowe wskaźniki, nie dostarczają bezpośrednich informacji o geometrii ostrza, przez co są mniej precyzyjne jako metody bezpośrednie. Odpowiedź dotycząca 'temperatury skrawania' również wskazuje na metodę pośrednią, ponieważ temperatura jest związana z procesem skrawania, ale nie odzwierciedla jednoznacznie stanu zużycia narzędzia. W praktyce, temperatura może być wynikiem różnorodnych czynników, takich jak parametry skrawania, materiał obrabiany czy chłodzenie, co sprawia, że jest to mniej bezpośredni wskaźnik zużycia ostrza. Często występującym błędem jest mylenie pojęcia oceny stanu narzędzia z metodami monitorowania pracy maszyn. Kluczowe jest zrozumienie, że metody bezpośrednie wymagają konkretnych danych dotyczących kształtu i wymiarów narzędzia, co najlepiej można osiągnąć poprzez pomiar geometrii ostrza.

Pytanie 7

Na rysunku przedstawiono wiertarkę

A. stojakową.

B. słupową.

C. stołową.

D. promieniową.

Wybór wiertarki słupowej jako odpowiedzi jest trafny, ponieważ na przedstawionym rysunku widoczna jest konstrukcja, która idealnie odpowiada specyfice tego typu urządzenia. Wiertarki słupowe charakteryzują się pionowym słupem, który stabilizuje wiertło oraz umożliwia precyzyjne ustawienie głębokości wiercenia. Dzięki swojej budowie, wiertarki słupowe są szczególnie cenione w warsztatach obróbczych, gdzie wymagana jest duża dokładność i powtarzalność procesów. Stosowane są do wiercenia w materiałach takich jak metal, drewno czy tworzywa sztuczne. Przykładem zastosowania wiertarki słupowej może być produkcja komponentów do maszyn, gdzie precyzyjne otwory są niezbędne. W kontekście standardów branżowych, wiertarki słupowe są zgodne z normami bezpieczeństwa i efektywności, co czyni je niezastąpionym narzędziem w profesjonalnych warsztatach.

Pytanie 8

Na wyświetlaczu kontrolera obrabiarki CNC pojawił się komunikat "Danger of collision", co może być jego przyczyną?

A. nieprawidłowe ciśnienie w uchwycie pneumatycznym

B. błąd w programie sterującym powodujący kolizję

C. usterka zasilania

D. przeciążenie urządzenia

Odpowiedź dotycząca błędu w programie sterującym powodującym kolizję jest prawidłowa, ponieważ komunikat 'Danger of collision' jest bezpośrednio związany z ryzykiem zderzenia narzędzia lub obrabianego przedmiotu z innymi elementami maszyny lub otoczeniem. W systemach CNC, programy sterujące muszą być precyzyjnie napisane, aby zdefiniować trajektorie ruchu narzędzi oraz ich interakcje z materiałem. W przypadku błędów w tych programach, takich jak niepoprawne współrzędne ruchu lub nieodpowiednie sekwencje operacji, może dojść do sytuacji, w której narzędzie zbliża się zbyt blisko do innych elementów, co skutkuje alarmem. Przykładem może być sytuacja, gdy program nie uwzględnia wymiarów materiału lub narzędzi, co prowadzi do niebezpiecznego zbliżenia. Warto również wspomnieć, że dobre praktyki w programowaniu CNC obejmują dokładne sprawdzenie i symulację trajektorii przed rozpoczęciem rzeczywistej obróbki, co znacznie zmniejsza ryzyko kolizji oraz związanych z tym uszkodzeń. Zrozumienie i eliminacja potencjalnych błędów w kodzie jest zatem kluczowe dla bezpieczeństwa i efektywności pracy na obrabiarkach CNC.

Pytanie 9

Obróbkę powierzchni w kształcie wzoru można przeprowadzić na tokarce

A. produkcyjnej

B. kopiarce

C. karuzelowej

D. uniwersalnej

Obróbka powierzchni kształtowych może wydawać się złożonym procesem, a wybór odpowiedniej maszyny jest kluczowy dla uzyskania pożądanych rezultatów. Tokarki karuzelowe, choć stosowane do obróbki detali cylindrycznych, nie są dostosowane do precyzyjnego odwzorowywania skomplikowanych kształtów. Ich mechanizm opiera się na obrocie detalu wokół osi, co ogranicza ich zastosowanie do prostszych geometrii. Podobnie tokarki uniwersalne oferują elastyczność w obróbce różnych kształtów, jednak ich wszechstronność często nie idzie w parze z wysoką precyzją odwzorowania wzorców, co jest kluczowe w zastosowaniach wymagających dokładnych konturów. Tokarki produkcyjne także mają swoje ograniczenia, są zaprojektowane głównie do produkcji masowej, co sprawia, że ich możliwości w zakresie obróbki kształtowej są ograniczone. Kluczowym błędem w myśleniu jest założenie, że jakakolwiek tokarka może pełnić rolę koparki; każda z tych maszyn ma swoją specyfikę i niezbędne jest zrozumienie, jakie procesy obróbcze są realizowane na poszczególnych typach urządzeń. Znajomość tych różnic jest niezbędna w celu optymalizacji procesów produkcyjnych i unikania kosztownych błędów.

Pytanie 10

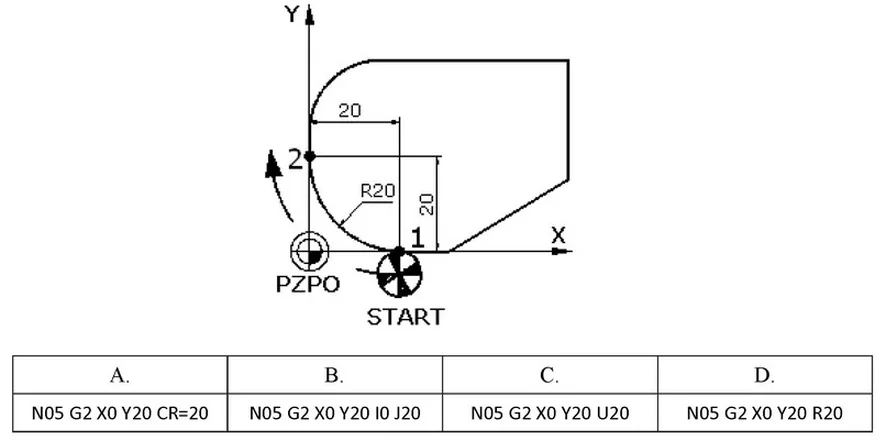

Ruch narzędzia z punktu 1 do punktu 2, zapisany w kodzie ISO ma postać

A. D.

B. A.

C. C.

D. B.

Wybór innej odpowiedzi może wynikać z kilku nieporozumień dotyczących interpretacji kodów G w kontekście ruchu narzędzia. Niepoprawne odpowiedzi mogą wskazywać na zrozumienie, że ruch prostoliniowy lub inne typy interpolacji są wystarczające do opisania ruchu wzdłuż łuku. Na przykład, wybór kodu G0, który oznacza ruch szybki, nie jest odpowiedni dla zadania, które wymaga precyzyjnego opisania trajektorii narzędzia. Ruch kołowy wymaga precyzyjnego określenia promienia oraz kierunku, co w innych kodach nie jest odpowiednio uwzględnione. W dodatku, błędne odpowiedzi mogą także wynikać z mylnego wrażenia, że przesunięcia I i J są opcjonalne lub nieistotne. W rzeczywistości, te wartości są kluczowe dla określenia położenia środka łuku, co w znaczący sposób wpływa na jakość wykonania krzywizn. Ignorowanie tych elementów prowadzi do błędów w programowaniu maszyn, co może skutkować nieefektywnymi procesami oraz wadliwymi produktami. Dlatego tak ważne jest, aby zrozumieć znaczenie każdego elementu komendy ISO i umiejętnie stosować je w praktyce obróbczej.

Pytanie 11

Przedstawioną na rysunku oprawkę mocuje się na

A. frezarce CNC z automatyczną wymianą narzędzia.

B. tokarce konwencjonalnej w pinoli konika.

C. tokarce CNC w głowicy narzędziowej.

D. wiertarce kadłubowej konwencjonalnej.

Poprawna odpowiedź dotyczy frezarki CNC z automatyczną wymianą narzędzia, co jest ściśle związane z charakterystyką przedstawionej oprawki. Oprawki mocujące w obrabiarkach CNC, zwłaszcza te z systemem mocowania HSK, są projektowane z myślą o efektywności i precyzji operacyjnej. Frezarki CNC są w stanie szybko i automatycznie zmieniać narzędzia, co znacznie zwiększa wydajność produkcji. W zastosowaniach przemysłowych, takich jak obróbka metali, oprawki te są wykorzystywane do mocowania narzędzi skrawających, co pozwala na precyzyjne i powtarzalne wykonanie detali. Standardy ISO dotyczące narzędzi skrawających oraz techniki mocowania wskazują na konieczność stosowania odpowiednich rozwiązań, aby zapewnić wysoką jakość obróbką. Przykładowo, w przemyśle lotniczym i motoryzacyjnym, gdzie wymagana jest wysoka dokładność, stosowanie frezarek CNC z automatyczną wymianą narzędzi jest praktyką standardową. Takie maszyny pozwalają na realizację skomplikowanych operacji w krótkim czasie, co jest nieocenione w nowoczesnej produkcji.

Pytanie 12

Wzrost twardości zewnętrznej warstwy materiału w trakcie obróbki skrawaniem określa się jako

A. deformację

B. narost

C. zgniot

D. umocnienienie

Umocnienie warstwy wierzchniej materiału obrabianego w procesie skrawania odnosi się do zjawiska, w którym twardość powierzchni obrabianego materiału zwiększa się w wyniku działania sił skrawających. Mechanizm ten związany jest z deformacją plastyczną, która zachodzi na poziomie mikroskalowym, prowadząc do zmiany struktury i właściwości mechanicznych materiału. Przykładem zastosowania umocnienia jest obróbka stali narzędziowej, gdzie odpowiedni dobór parametrów skrawania, takich jak prędkość, posuw i głębokość skrawania, może skutkować znacznym wzrostem twardości powierzchni, co przekłada się na lepszą odporność na zużycie. Dobre praktyki w branży wymagają monitorowania parametrów skrawania oraz stosowania odpowiednich narzędzi, co pozwala na optymalizację procesu oraz zwiększenie trwałości narzędzi skrawających. Warto również zauważyć, że umocnienie może być korzystne w produkcji elementów narażonych na duże obciążenia mechaniczne, gdzie wymagana jest wysoka twardość i odporność na ścieranie.

Pytanie 13

W celu wykonania rowka według przedstawionego rysunku parametryskrawania muszą być zaprogramowane w następujący sposób:

A. G94 S1000 M5 F230 T1 D1

B. G96 S120 M03 M8 F120 T1 D1

C. G96 S45 M04 F0.1 T1 D1

D. G95 S1200 M03 F200 M8 T1 D1

Wybór niewłaściwych parametrów skrawania może prowadzić do nieodpowiednich wyników obróbczych, co w przypadku rowków jest szczególnie istotne. Użycie kodu G94 w jednej z odpowiedzi sygnalizuje, że posuw jest podawany w jednostkach na minutę, a nie na obrót, co w kontekście obróbki skrawaniem rowków może nie zapewnić wymaganej precyzji. Prędkość skrawania S1000 jest zdecydowanie zbyt wysoka dla większości materiałów, co może prowadzić do przegrzania narzędzia i pogorszenia jakości powierzchni obróbczej. W obróbce precyzyjnej, jaką jest wykonywanie rowków, kluczowe jest ustalenie odpowiednich wartości dla posuwu i prędkości skrawania, aby uzyskać optymalne rezultaty. Wybór M5 wskazuje na zatrzymanie wrzeciona, co jest niezgodne z wymaganiami do obróbki, gdzie obróbka powinna być kontynuowana. Niepoprawne dobieranie narzędzi, takie jak T1 w kontekście niezgodnych parametrów skrawania, również wpływa negatywnie na jakość obrabianego elementu. Często przyczyną błędnych wyborów jest niepełne zrozumienie zasad obróbki skrawaniem oraz brak znajomości rzeczywistych potrzeb technologicznych danej operacji. Warto pamiętać, że każda operacja skrawania wymaga starannego doboru parametrów, aby uniknąć problemów związanych z jakością obróbki i trwałością narzędzi.

Pytanie 14

Aby wykonać otwór O8^+0,15 po procesie nawiercania, należy zastosować

A. rozwiertak.

B. wiertło kręte.

C. freza palcowa.

D. pogłębiacz walcowy.

Wiertło kręte, znane również jako wiertło spiralne, to narzędzie idealne do wykonywania otworów o precyzyjnych średnicach, co jest kluczowe w kontekście otworu O8+0,15. Jego spiralna konstrukcja zapewnia efektywne usuwanie wiórów oraz optymalny kontakt z materiałem, co przekłada się na jakość i dokładność wykonania otworu. W praktyce, wiertła kręte są powszechnie używane w obróbce metali, drewna oraz tworzyw sztucznych, co czyni je wszechstronnym narzędziem w warsztatach mechanicznych oraz stolarskich. Standardy branżowe, takie jak ISO 3470, wskazują na konieczność stosowania wierteł krętych do precyzyjnych zadań w obróbce, ponieważ ich konstrukcja minimalizuje ryzyko uszkodzenia materiału i zapewnia dłuższą żywotność narzędzia. Dodatkowo, wiertła kręte są dostępne w różnych rozmiarach i materiałach, co pozwala na ich dostosowanie do specyficznych wymagań projektu, a także do rodzaju obrabianego materiału, co jest nieocenione w przemyśle.

Pytanie 15

Na podstawie przedstawionego diagramu doboru płytek skrawających do obróbki stali, wybierz płytkę skrawającą zalecaną dla obróbki przy głębokości skrawania a_p = 1 mm i posuwie f = 0,63 mm/obr.

A. NS 6

B. NF 3

C. NR 6

D. NR 8

Odpowiedź nr 6 jest naprawdę na miejscu. Jak patrzymy na ten diagram doboru płytek skrawających, to widzimy, że ten obszar pasuje do obróbki stali przy głębokości skrawania 1 mm i posuwie 0,63 mm na obrót. Wybór odpowiedniej płytki to klucz do sukcesu w obróbce – chodzi o to, żeby zrobić to efektywnie i dobrze. Płytki klasy nr 6 są zaprojektowane właśnie z myślą o takich warunkach, więc spokojnie można je używać. Mają dobry balans twardości i odporności na zużycie, co jest bardzo istotne przy skrawaniu stali. Jak już się je w praktyce zastosuje, to proces skrawania staje się stabilniejszy, a ryzyko uszkodzenia narzędzia spada. To wszystko idzie w parze z tym, co jest uznawane za najlepsze praktyki w branży. No i warto pamiętać, że dobór parametrów skrawania, jak głębokość i posuw, ma bezpośredni wpływ na to, jak szybko się zużywają narzędzia oraz jak wygląda obrabiana powierzchnia.

Pytanie 16

Część programu sterującego do wykonania rowka na tokarce CNC przy ustawieniu narzędzia jak na rysunku (ustawiony prawy wierzchołek narzędzia) powinna mieć postać

A. D.

B. A.

C. B.

D. C.

Wybór innej odpowiedzi niż 'B.' sugeruje, że mogłeś nie zrozumieć podstawowych zasad obróbki na tokarce CNC. Ustawienie narzędzia jest naprawdę ważne dla osiągnięcia dobrych wyników. Często ludzie nie biorą pod uwagę, że sposób, w jaki narzędzie się porusza oraz jego położenie w stosunku do materiału jest kluczowy. Jak narzędzie jest źle ustawione, to mogą się pojawić problemy z wymiarami, co może prowadzić do odrzucenia wyrobów. Wiele osób nie zdaje sobie sprawy, że każdy typ skrawania wymaga szczegółowego zaprogramowania, takiego jak prędkość obrotowa wrzeciona czy głębokość skrawania. Jeśli coś pójdzie nie tak w tych obliczeniach, to nie tylko kształt rowka będzie błędny, ale mogą też ucierpieć narzędzie i obrabiany przedmiot. Niezrozumienie roli odpowiedniego ustawienia i ruchu narzędzia prowadzi do typowych pomyłek w programowaniu, które mogą generować dodatkowe koszty i przestoje maszyn. Ważne jest także, żeby znać normy i standardy, jak ISO 1000, które mówią o procesach skrawania. Warto zainwestować czas w dokładną analizę rysunków technicznych oraz w symulacje obróbcze, naprawdę to pomaga w branży.

Pytanie 17

Używając wzoru (f_t = f∙n∙i mm/min), wyznacz posuw minutowy dla wiertła krętego, przyjmując: f = 0,2 mm/obr, obroty n = 600 obr/min, a liczba ostrzy skrawających i = 2.

A. ft = 300 mm/min

B. ft = 120 mm/min

C. ft = 1200 mm/min

D. ft = 240 mm/min

Aby obliczyć posuw minutowy (ft), zastosowaliśmy wzór ft = f∙n∙i, gdzie f to posuw na obrót, n to liczba obrotów na minutę, a i to liczba ostrzy skrawających. W naszym przypadku mamy f = 0,2 mm/obr, n = 600 obr/min, i = 2. Podstawiając wartości do wzoru: ft = 0,2 mm/obr ∙ 600 obr/min ∙ 2 = 240 mm/min. Poprawne obliczenia są kluczowe w procesach obróbczych, ponieważ wpływają na efektywność i jakość wykonywanych prac. W praktyce, właściwy dobór posuwu minutowego pozwala na optymalne wykorzystanie narzędzi skrawających, co przekłada się na dłuższą żywotność narzędzi oraz mniejsze zużycie energii. W branży obróbczej stosuje się różne standardy, takie jak ISO, które precyzują parametry obróbcze dla różnych materiałów. Przykładowo, przy obróbce stali narzędziowej stosuje się inne wartości posuwu niż przy aluminium, co należy uwzględnić w procesie planowania produkcji.

Pytanie 18

Na podstawie rysunku określ sposób ustalenia i zamocowania wałka.

A. W uchwycie czteroszczękowym hydraulicznym bez podparcia.

B. W uchwycie dwuszczękowym mechanicznym z zabierakiem.

C. Na tarczy zabierakowej z zabierakiem i z podparciem kłem obrotowym.

D. W uchwycie trójszczękowym pneumatycznym z podparciem kłem stałym.

Poprawna odpowiedź to uchwyt czteroszczękowy hydrauliczny bez podparcia, co oznacza, że na rysunku zaprezentowano mechanizm mocowania, który jest szczególnie efektywny dla obróbki wałków o różnych średnicach. Uchwyt czteroszczękowy, charakteryzujący się równomiernym rozkładem sił, zapewnia stabilność i precyzję podczas obróbki. W kontekście produkcji przemysłowej, takie uchwyty są standardowym wyposażeniem obrabiarek CNC, co zwiększa ich uniwersalność i zastosowanie w seryjnej produkcji. Hydrauliczne mocowanie zapewnia łatwe dostosowanie siły chwytu, co jest kluczowe w przypadku materiałów wrażliwych na odkształcenia. W praktyce uchwyty czteroszczękowe bez podparcia są często stosowane w obróbce elementów o długiej geometrii, co pozwala na efektywną obróbkę bez ryzyka ich uszkodzenia. Zastosowanie takich rozwiązań jest zgodne z aktualnymi normami ISO dotyczącymi jakości i bezpieczeństwa w procesach obróbczych.

Pytanie 19

Który fragment programu posiada poprawne wartości parametrów cyklu wiercenia otworów położonych na okręgu?

Znaczenie parametrów: B – promień okręgu, D – kąt między otworami, A – kąt pierwszego otworu z osią X, S – liczb otworów.

A. G77 X50 Z40 B30 D45 A90 S6

B. G77 X50 Y40 B30 D90 A0 S6

C. G77 X50 Y40 B30 D60 A0 S6

D. G77 X50 Y40 B30 D45 A180 S6

Odpowiedź "G77 X50 Y40 B30 D60 A0 S6" jest prawidłowa, ponieważ dokładnie odzwierciedla wartości parametrów cyklu wiercenia otworów rozmieszczonych na okręgu. Parametr B odpowiada za promień okręgu, który wynosi 30, co jest zgodne z rysunkiem. Kąt między otworami, oznaczony jako D, wynosi 60°, co można obliczyć dzieląc pełny kąt okręgu (360°) przez liczbę otworów (S=6). To oznacza, że każdy z otworów jest równomiernie rozmieszczony wokół okręgu, co jest standardem w inżynierii mechanicznej dla zapewnienia równowagi i stabilności struktury. Kąt A, który wynosi 0°, wskazuje, że pierwszy otwór znajduje się na osi X, co jest praktycznym podejściem w programowaniu CNC. Takie rozmieszczenie otworów jest powszechnie stosowane w produkcji części mechanicznych, gdzie istotne jest zachowanie odpowiednich odległości i kątów w celu minimalizacji błędów i zwiększenia efektywności produkcji. Ponadto, przestrzeganie tych parametrów jest zgodne z zasadami dobrych praktyk inżynieryjnych i standardów jakości, które promują precyzyjne i powtarzalne procesy produkcyjne.

Pytanie 20

Na rysunku przedstawiono przykładowy zespół posuwu ruchu prostoliniowego. Strzałką oznaczono

A. prowadnicę toczną.

B. sprzęgło.

C. układ smarowania.

D. silnik.

Układ smarowania, na który wskazuje strzałka na rysunku, jest kluczowym elementem w mechanizmach wykorzystujących ruch prostoliniowy. Jego główną funkcją jest minimalizowanie tarcia pomiędzy ruchomymi częściami, co w dłuższej perspektywie znacząco wpływa na trwałość i wydajność całego systemu. Dobre praktyki inżynieryjne wymagają, aby układy smarowania były projektowane w taki sposób, aby zapewniały odpowiednią ilość smaru w odpowiednich miejscach. Na przykład, w maszynach przemysłowych, takich jak tokarki czy frezarki, skuteczny układ smarowania jest niezbędny do utrzymania precyzji obróbczej oraz do zmniejszenia zużycia narzędzi skrawających. Warto także zaznaczyć, że nieodpowiednia ilość smaru lub jego jakości może prowadzić do poważnych awarii mechanicznych, co powoduje nie tylko straty finansowe, ale również może zagrażać bezpieczeństwu operatorów. Dlatego też, regularne przeglądy układów smarowania oraz ich konserwacja są istotnymi aspektami w utrzymaniu ruchu prostoliniowego w maszynach.

Pytanie 21

Korzystając z zależności f_t = p · n (gdzie p oznacza skok gwintu), oblicz posuw minutowy f_t przy toczeniu gwintu, którego parametry przedstawione są na wyświetlaczu układu pomiarowego tokarki. Obroty wrzeciona tokarki wynoszą n = 300 obr/min.

A. 200 mm/min

B. 150 mm/min

C. 450 mm/min

D. 300 mm/min

Posuw minutowy, określany jako iloczyn skoku gwintu i liczby obrotów wrzeciona na minutę, jest kluczowym parametrem w toczeniu gwintów. W tym przypadku, przy skoku gwintu równym 1.5 mm oraz liczbie obrotów wrzeciona wynoszącej 300 obr/min, obliczamy posuw minutowy według wzoru ft = p · n. Podstawiając wartości, otrzymujemy ft = 1.5 mm * 300 obr/min = 450 mm/min. Takie obliczenie jest zgodne z powszechnie stosowanymi praktykami w obróbce skrawaniem. Warto zauważyć, że odpowiedni dobór posuwu jest niezwykle istotny, gdyż wpływa na jakość wykończenia powierzchni oraz trwałość narzędzi skrawających. Optymalizacja posuwu w toczeniu gwintów pozwala na osiąganie lepszej wydajności produkcji, a także minimalizowanie kosztów operacyjnych. W praktyce, dla różnych materiałów oraz warunków obróbczych, istotne jest dostosowanie skoku gwintu oraz obrotów wrzeciona, aby maksymalizować efektywność procesu toczenia.

Pytanie 22

Przesunięcie punktu zerowego W do punktu W1, będącego środkiem dużego otworu wynosi

A. X100 Y40 Z0

B. X300 Y75 Z0

C. X300 Y150 Z0

D. X300 Y75 Z60

Odpowiedź X300 Y75 Z0 jest prawidłowa, ponieważ dokładnie odzwierciedla przesunięcie punktu zerowego W do punktu W1, który jest środkiem dużego otworu. W analizowanej sytuacji, punkt W znajduje się w lewym dolnym rogu płaszczyzny roboczej, a punkt W1 jest zlokalizowany 300 jednostek w osi X oraz 75 jednostek w osi Y od punktu W. Obliczenia te wynikają z odpowiednio zdefiniowanych współrzędnych, gdzie przemieszczenie w osi Z wynosi 0, co oznacza, że nie zachodzi żadna zmiana w wysokości. W praktyce, znajomość przesunięcia punktu zerowego jest kluczowa w systemach CAM i CNC, gdzie precyzyjne pozycjonowanie narzędzi jest niezbędne do wykonania dokładnych operacji obróbczych. Standardy branżowe wymagają, aby wszelkie współrzędne były jasno określone, co pozwala na unikanie błędów podczas procesu produkcyjnego. Zrozumienie zasad przesunięcia punktu zerowego jest zatem fundamentem efektywnej pracy w dziedzinie automatyzacji i inżynierii produkcji.

Pytanie 23

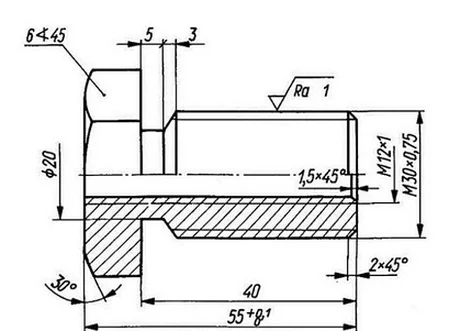

Jaką wartość skoku K należy wpisać w programie obróbkowym podczas toczenia gwintu zewnętrznego przedstawionego na rysunku?

A. G33 ... K0.75

B. G33 ... K1

C. G33 ... K12

D. G33 ... K30

Wybór wartości K, który nie jest równy 0,75, jest niewłaściwy i prowadzi do uzyskania niepoprawnego gwintu. Skok gwintu jest kluczowym parametrem, który determinuje, jak daleko narzędzie skrawające przesuwa się w jednym pełnym obrocie. W przypadku gwintu M30x0,75, należy bezwzględnie stosować skok 0,75 mm, ponieważ każdy inny skok, jak na przykład 1 mm, 30 mm czy 12 mm, spowoduje niewłaściwe wymiary gwintu. Tego rodzaju błędy mogą wynikać z nieznajomości oznaczeń gwintów oraz ich charakterystyk. Często zdarza się, że użytkownicy mylnie interpretują wartości skoku, co prowadzi do ich wzrostu lub zmniejszenia, myśląc, że zmiana ta poprawi parametry obróbcze. W rzeczywistości jednak, niewłaściwy skok może skutkować problemami z pasowaniem elementów, a także obniżeniem jakości wykończenia powierzchni. Dodatkowo, błędy te mogą prowadzić do zwiększonego zużycia narzędzi skrawających, co zwiększa koszty produkcji i wydłuża czas realizacji zamówień. Znajomość i stosowanie właściwych parametrów obróbczych jest niezbędne w każdym procesie produkcyjnym, aby zapewnić zgodność z wymaganiami technicznymi i normami branżowymi.

Pytanie 24

Programowanie cyklu frezowania kieszeni prostokątnej wymaga podania współrzędnych bezwzględnych środka tej kieszeni. W przypadku kieszeni przedstawionej na rysunku współrzędne te wynoszą

A. X = 60, Y= 40

B. X = 20, Y = 15

C. X = 40, Y = 25

D. X = 100, Y = 65

Poprawna odpowiedź to współrzędne X = 60, Y = 40, ponieważ środek prostokątnej kieszeni obliczamy jako punkt, który znajduje się w połowie długości i szerokości kieszeni, licząc od lewego dolnego rogu, który jest punktem odniesienia. W przypadku kieszeni o długości 80 mm i szerokości 50 mm, środek będzie znajdował się w odległości 40 mm od dolnej krawędzi i 30 mm od lewej krawędzi. Zatem, dodając te wartości do współrzędnych punktu odniesienia (X=20, Y=15), otrzymujemy: X = 20 + 40 = 60 oraz Y = 15 + 25 = 40. Znajomość obliczania takich współrzędnych jest kluczowa w programowaniu cykli obróbczych, szczególnie w kontekście frezowania czy toczenia, gdzie precyzyjne określenie położenia narzędzia względem obrabianego detalu ma kluczowe znaczenie dla jakości wykonanej pracy. Praktyka ta jest zgodna z najlepszymi standardami branżowymi, które wymagają precyzyjnego definiowania punktów odniesienia dla uzyskania optymalnych wyników obróbczych.

Pytanie 25

Symbol graficzny przedstawiony na rysunku jest oznaczeniem uchwytu

A. kłowego.

B. magnetycznego.

C. szczękowego.

D. mimośrodowego.

Wybór niewłaściwego uchwytu, takiego jak uchwyt magnetyczny, mimośrodowy czy kłowy, wskazuje na nieporozumienie dotyczące zastosowań różnych typów uchwytów w obróbce mechanicznej. Uchwyty magnetyczne są stosowane głównie w operacjach, gdzie istotne jest szybkie mocowanie elementów ferromagnetycznych, jak blachy, ale w kontekście obróbki skrawaniem, nie zapewniają one stabilności wymaganej w precyzyjnych procesach. Uchwyt mimośrodowy, z kolei, jest narzędziem stosowanym w sytuacjach, gdy wymagana jest regulacja siły docisku, jednak jego konstrukcja nie jest dostosowana do stałego mocowania narzędzi w obrabiarkach. Uchwyt kłowy, choć używany w niektórych zastosowaniach, nie jest standardowym wyborem dla mocowania przedmiotów obrabianych na obrabiarkach konwencjonalnych. Wszelkie te błędne koncepcje prowadzą do mylnego wniosku, że uchwyty te mogą zastąpić uchwyt szczękowy, co w praktyce jest niewłaściwe. Niezrozumienie różnic między tymi rodzajami uchwytów skutkuje nieefektywnością produkcji oraz potencjalnym zagrożeniem dla bezpieczeństwa operatorów. Dlatego tak ważne jest posiadanie solidnej wiedzy o typach uchwytów oraz ich zastosowaniach w obróbce, aby podejmować właściwe decyzje w praktyce inżynieryjnej.

Pytanie 26

Trzpień tokarski o stałej konstrukcji służy do stabilizowania oraz mocowania

A. wałów opierających się na nagwintowanej zewnętrznej powierzchni walcowej

B. wałów opierających się na zewnętrznej powierzchni walcowej

C. odlewów opierających się na surowym otworze

D. elementów obrabianych z odniesieniem do precyzyjnie obrobionego otworu

Jak mocować przedmioty na tokarkach za pomocą trzpienia tokarskiego stałego? To nie takie łatwe, bo trzeba znać różne metody i wybrać odpowiednią bazę obróbczej. Jak się źle wybierze sposób mocowania, na przykład bazując na zewnętrznej powierzchni walcowej, to można się narazić na błędy w obróbce. Powierzchnie walcowe często nie są wystarczająco stabilne, co może prowadzić do przesunięć podczas skrawania. Nie polecam też mocować na nagwintowanej powierzchni zewnętrznej, bo to jest kłopotliwe i zajmuje dodatkowy czas na ustawienie i sprawdzenie osiowości. Na pewno nie chcemy, żeby jakość powierzchni lub wymiarów naszych detali była gorsza. Bazowanie na nieobrobionym otworze też nie jest dobrym pomysłem, bo brakuje wtedy stabilności i precyzji. Dlatego przy wyborze metody mocowania na tokarkach, ważne jest, żeby stosować się do norm i standardów, bo one mogą znacząco zwiększyć jakość produkcji oraz zminimalizować ryzyko uszkodzeń narzędzi i obrabianych przedmiotów.

Pytanie 27

Na przedstawionym rysunku, punkt zerowy obrabiarki oznaczono numerem

A. 2

B. 4

C. 3

D. 1

Punkt zerowy obrabiarki, oznaczony numerem 1 na rysunku, jest kluczowym elementem w procesie obróbczy, od którego zależy precyzja i dokładność wykonywanych operacji. W obrabiarkach CNC (Computer Numerical Control) punkt zerowy definiuje miejsce, w którym narzędzie rozpoczyna swoją pracę, a także od którego mierzone są wszystkie wymiary i pozycje elementów obrabianych. Ustawienie punktu zerowego jest zgodne z najlepszymi praktykami w branży, co zapewnia minimalizację błędów produkcyjnych i optymalizację procesów. W praktyce, jeśli punkt zerowy jest poprawnie zdefiniowany, operatorzy mogą łatwo wprowadzać programy i ustawiać narzędzia w odpowiednich pozycjach, co znacząco wpływa na efektywność produkcji. Ponadto, w kontekście standardów ISO, precyzyjne definiowanie punktu zerowego jest kluczowe dla utrzymania jakości i powtarzalności procesów obróbczych, co ma istotne znaczenie dla wielu branż przemysłowych, od motoryzacyjnej po lotniczą.

Pytanie 28

Odczytaj wskazanie z przedstawionego na ilustracji mikromierza.

A. 8,87 mm

B. 11,37 mm

C. 8,37 mm

D. 11,87 mm

Odpowiedź 8,37 mm jest poprawna, ponieważ dokładny odczyt z mikrometru wymaga zsumowania trzech wartości: odczytu z podziałki głównej, odczytu z bębna oraz odczytu z noniusza. W omawianym przypadku odczyt z podziałki głównej wynosi 8,00 mm, co jest standardową wartością, która wskazuje na położenie na tulei mikrometru. Następnie odczyt z bębna wynosi 0,35 mm, uzyskany przez pomnożenie liczby podziałek na bębnie (35) przez wartość każdej podziałki (0,01 mm). Ostatnim elementem jest odczyt noniusza, który w tym przypadku wynosi 0,02 mm, co uzyskuje się przez pomnożenie liczby podziałek na noniuszu (2) przez wartość podziałki (0,01 mm). Po zsumowaniu 8,00 mm + 0,35 mm + 0,02 mm otrzymujemy 8,37 mm. Ta metoda pomiarowa jest kluczowa w precyzyjnych zastosowaniach inżynieryjnych, gdzie zastosowanie mikrometrów pozwala na uzyskanie dokładnych wymiarów komponentów. Użycie mikrometrów jest zgodne z najlepszymi praktykami w obszarze pomiarów, co potwierdza ich powszechne zastosowanie w laboratoriach i na liniach produkcyjnych.

Pytanie 29

W przypadku obróbki skrawaniem, w której przedmiot obrabiany porusza się obrotowo, a narzędzie wykonuje ruch posuwowy, mamy do czynienia z

A. szlifowaniem

B. toczeniem

C. frezowaniem

D. struganiem

Szlifowanie to proces obróbczy, który fajnie poprawia jakość powierzchni i dokładność wymiarów. Wiesz, w przeciwieństwie do toczenia, podczas szlifowania narzędzie skrawające, czyli ściernica, działa z dużą prędkością, a obrabiany przedmiot stoi w miejscu. Szlifowanie sprawdza się dobrze, gdy potrzebne są naprawdę małe tolerancje i gładkie powierzchnie, ale nie jest najlepszym wyborem, jeśli to skomplikowane kształty. A struganie? To też inna bajka - tam narzędzie robi ruch posuwowy, a przedmiot idzie w drugą stronę. Struganie głównie obrabia duże powierzchnie i robi rowki, a to różni się od toczenia, które koncentruje się na cylindrach. A frezowanie to już zupełnie inna historia - tam narzędzie kręci się, a materiał przesuwa się w innym kierunku, co pozwala uzyskać przeróżne kształty. Widać, że każda metoda ma swoje miejsce i jak się używa ich w różnych projektach, to naprawdę ma to znaczenie.

Pytanie 30

Na jakiej obrabiarce używa się narzędzia skrawającego z zębami w formie zębów koła zębatego?

A. Przeciągarce

B. Dłutownicy Fellowsa

C. Dłutownicy Maaga

D. Frezarce obwiedniowej

Dłutownica Fellowsa jest obrabiarką, która wykorzystuje narzędzia skrawające o ostrzach w kształcie zębów koła zębatego, co pozwala na precyzyjne i efektywne formowanie elementów metalowych. Dłutownice te stosuje się w produkcji przekładni, wałów oraz innych komponentów wymagających wysokiej dokładności wymiarowej. Narzędzia skrawające w kształcie zębów koła zębatego są zaprojektowane tak, aby mogły wykonywać obróbkę wzdłuż krawędzi elementów, co pozwala na uzyskanie gładkich i wytrzymałych powierzchni. Przykładem zastosowania dłutownicy Fellowsa może być produkcja zębatek w motoryzacji, gdzie precyzyjna obróbka jest kluczowa dla prawidłowego funkcjonowania mechanizmów. W standardach przemysłowych, narzędzia te muszą spełniać określone normy jakości, co zapewnia ich długowieczność i niezawodność podczas intensywnej eksploatacji.

Pytanie 31

Podczas obróbki części przedstawionej na rysunku obrabiarkę należy uzbroić w

A. uchwyt trój szczękowy ze szczękami wewnętrznymi z mocowaniem ręcznym.

B. trzpień rozprężny.

C. uchwyt trój szczękowy ze szczękami wewnętrznymi z mocowaniem pneumatycznym.

D. podtrzymkę.

Uchwyt trój szczękowy ze szczękami wewnętrznymi z mocowaniem pneumatycznym jest właściwym wyborem do obróbki części, ponieważ zapewnia stabilne i pewne mocowanie przedmiotu obrabianego. Szczęki wewnętrzne są idealne dla cylindrycznych kształtów, co minimalizuje ryzyko uszkodzeń oraz poprawia dokładność obróbczych operacji. Mocowanie pneumatyczne umożliwia szybkie i łatwe zaciskanie, co jest korzystne w przypadku seryjnej produkcji, gdzie czas obróbki ma kluczowe znaczenie. Warto również zauważyć, że zastosowanie uchwytów trój szczękowych jest standardem w branży, co zapewnia zgodność z najlepszymi praktykami. Używając tego typu uchwytu, można również łatwiej utrzymać tolerancje wymagane w precyzyjnej obróbce. Ponadto, zastosowanie pneumatyki w obrabiarkach zmniejsza wysiłek operatora, co przyczynia się do poprawy ergonomii pracy.

Pytanie 32

Przedstawiony graficzny obraz, dotyczy cyklu frezowania

A. kieszeni prostokątnej.

B. kieszeni okrągłej.

C. rowka kołowego na okręgu.

D. rowka nieprzelotowego.

Kieszeń prostokątna, którą widać na przedstawionym obrazie, jest powszechnie stosowanym kształtem w obróbce CNC, zwłaszcza w procesach frezowania. Charakteryzuje się ona długością i szerokością, co jest kluczowe dla uzyskania precyzyjnych wymiarów w produkcji części mechanicznych. W protokołach obróbczych, takich jak ISO 14649, uwzględnia się standardowe wymiary i zaokrąglenia, co pozwala na minimalizację ryzyka uszkodzenia narzędzi i elementów obrabianych. Zaokrąglone narożniki (CRAD) w kieszeni prostokątnej zmniejszają naprężenia materiałowe, co jest istotne w kontekście trwałości i wydajności produkcji. W praktyce, tworzenie kieszeni prostokątnej można spotkać w elementach, takich jak obudowy, podstawy, czy elementy montażowe, gdzie konieczność precyzyjnego dopasowania i estetyki odgrywa kluczową rolę. Wybór odpowiednich parametrów frezowania, takich jak prędkość i posuw, jest również istotny dla uzyskania wysokiej jakości obróbki.

Pytanie 33

Jakie rozwiązanie stosuje się do mocowania frezów piłkowych?

A. tulei redukcyjnej

B. oprawki zaciskowej

C. trzpienia frezarskiego

D. trzpienia zabierakowego

Odpowiedzi 'trzpienia zabierakowego', 'oprawki zaciskowej' oraz 'tulei redukcyjnej' są błędne z kilku powodów. Trzpień zabierakowy, choć jest używany w różnych narzędziach skrawających, nie jest standardowym rozwiązaniem w kontekście mocowania frezów piłkowych. Jego konstrukcja często nie zapewnia wymaganego stopnia stabilności i precyzji, co jest kluczowe w obróbce z użyciem frezów piłkowych. Z kolei oprawki zaciskowe są wykorzystywane w innych typach narzędzi, takich jak wiertła, gdzie potrzebne jest szybkie mocowanie i demontaż. Przy mocowaniu frezów piłkowych, stabilność jest kluczowa, a oprawki zaciskowe mogą nie zapewnić wymaganej sztywności, co wpływa na jakość obróbki. Tuleje redukcyjne służą do dostosowywania średnicy narzędzi do wrzecion obrabiarek, ale same w sobie nie są przeznaczone do mocowania frezów piłkowych. Mogą prowadzić do luzów, co jest niepożądane w precyzyjnej obróbce. Użytkownicy często mylą funkcje tych elementów mocujących, przez co mogą wybierać niewłaściwe rozwiązania, co negatywnie wpływa na efektywność procesów produkcyjnych oraz bezpieczeństwo pracy. Zrozumienie różnic między tymi elementami jest kluczowe dla prawidłowego doboru narzędzi i ich mocowania w procesach obróbczych.

Pytanie 34

Szybkość skrawania (obróbka zgrubna) przy toczeniu stali o granicy wytrzymałości R_m = 1050 MPa nożem ze stali szybkotnącej może wynosić

Zalecane szybkości skrawania
Materiał ostrza	Stal szybkotnąca			Węgliki spiekane
Szybkość skrawania w m/min
Rodzaj obróbki	Zgrubna	Wykańczająca	Nacinanie gwintów	Zgrubna	Wykańczająca
Stal o Rm
do 500 MPa	30÷40	40÷50	8÷12	70÷120	200÷250
500÷700 MPa	25÷30	30÷40	5÷8	55÷90	150÷200
700÷850 MPa	15÷20	20÷30	5÷8	60÷80	100÷150
850÷1000 MPa	10÷15	15÷20	4÷6	30÷50	70÷100
ponad 1000 MPa	5÷10	10÷15	3÷4	20÷30	40÷70

A. 8 m/min

B. 30 m/min

C. 100 m/min

D. 175 m/min

Odpowiedź 8 m/min jest prawidłowa, ponieważ zgodnie z zaleceniami dotyczącymi szybkości skrawania stali o granicy wytrzymałości Rm powyżej 1000 MPa, wartości te powinny wynosić od 5 do 10 m/min przy użyciu narzędzi ze stali szybkotnącej. Jest to zgodne z praktykami stosowanymi w przemyśle, które mają na celu zapewnienie skutecznej obróbki materiałów o wysokiej wytrzymałości. Wybór odpowiedniej szybkości skrawania nie tylko wpływa na efektywność obróbki, ale również na trwałość narzędzi skrawających. Zbyt duża szybkość może prowadzić do nadmiernego nagrzewania się narzędzia, co z kolei może powodować jego szybsze zużycie oraz pogorszenie jakości powierzchni obrabianej. Dlatego w praktyce inżynierskiej, znajomość i umiejętność stosowania odpowiednich parametrów obróbczych jest kluczowa dla osiągnięcia optymalnych rezultatów. Dodatkowo, warto monitorować parametry obróbcze podczas pracy na maszynie, aby w razie potrzeby dostosować je w celu uzyskania lepszych efektów.

Pytanie 35

Działka elementarna przedstawionego czujnika zegarowego wynosi

A. 10 mm

B. 0,01 mm

C. 0,1 mm

D. 1 mm

Wybór błędnych odpowiedzi, takich jak 1 mm, 0,1 mm lub 10 mm, wynika najczęściej z niepełnego zrozumienia oznaczeń na tarczy czujnika zegarowego. Oznaczenie „0-1 0,01 mm” jasno wskazuje, że jedna pełna rotacja wskazówki odpowiada pomiarowi w zakresie od 0 do 1 mm, a nie do wartości większych. W przypadku odpowiedzi 1 mm, mógłbyś myśleć, że miernik pokazuje całościowy pomiar, jednak w rzeczywistości to oznaczenie odnosi się do zakresu, a nie do konkretnej wartości działki. Z kolei opcja 0,1 mm może być mylona z wartością, która wydaje się bardziej rozsądna, ale nie wpisuje się w podziałkę wskazaną na tarczy, co prowadzi do błędnego wniosku o dokładności pomiaru. Wybór 10 mm jako działki elementarnej jest zupełnie niezgodny z zasadami pomiarowymi, ponieważ wskazuje na znacznie większą jednostkę, która nie ma zastosowania w kontekście precyzyjnych pomiarów mechanicznych. Kluczowym błędem myślowym jest zatem mylenie zakresu pomiarowego z jego granicami oraz niewłaściwe interpretacje wskazania czujnika. Aby uniknąć takich pomyłek, ważne jest, aby dokładnie zapoznać się z instrukcją obsługi sprzętu pomiarowego oraz stosować się do powszechnie uznawanych standardów w zakresie pomiarów, co zapewnia precyzję i wiarygodność uzyskiwanych wyników.

Pytanie 36

Którym numerem oznaczono nóż tokarski wygięty prawy na przedstawionym rysunku?

A. 2

B. 1

C. 4

D. 3

Odpowiedź 2 jest jak najbardziej trafiona. Nóż tokarski wygięty prawy, jak mówi jego oznaczenie, świetnie nadaje się do pracy z prawej strony detali. Kształt ostrza to podstawa w narzędziach tokarskich, bo to właśnie on decyduje o tym, jak i gdzie można go wykorzystać. Zauważ, że nóż z numerem 2 na rysunku ma idealną geometrię do skrawania materiału w odpowiednim kierunku, zgodnie z kątem nachylenia ostrza. Takie noże są super przydatne w przemyśle, zwłaszcza do precyzyjnego formowania krawędzi detali. Wiedza o oznaczeniach noży tokarskich jest mega ważna dla operatorów maszyn, bo złe dobranie narzędzia może prowadzić do niepotrzebnych problemów, jak niezadowalająca jakość obrabianych elementów. Fajnie też wiedzieć, że zgodnie z normami ISO, te wszystkie oznaczenia pomagają inżynierom i technikom w łatwiejszej identyfikacji narzędzi w trakcie produkcji.

Pytanie 37

Przyrząd kontrolny przedstawiony na rysunku służy do sprawdzania

A. bicia promieniowego wałków,

B. równoległości czopów wałków,

C. średnicy wałków,

D. chropowatości powierzchni wałków.

Wybór odpowiedzi dotyczącej równoległości czopów wałków, bicia promieniowego wałków czy chropowatości powierzchni wałków jest związany z pewnymi nieporozumieniami technicznymi. Równoległość czopów wymaga wykorzystania specjalistycznych narzędzi, takich jak wskaźniki zegarowe lub inne przyrządy do pomiaru, które oferują możliwość oceny odchylenia od idealnej linii. Kaliber szczękowy nie jest przeznaczony do takich zastosowań, gdyż jego konstrukcja nie umożliwia dokładnego pomiaru tych parametrów. Podobnie, bicie promieniowe wałków wymaga zastosowania narzędzi do pomiaru dynamicznego, które reagują na ruch obrotowy i pozwalają na wykrycie niewielkich odchyleń w kształcie. Kaliber szczękowy nie ma takich możliwości, ponieważ jego funkcja ogranicza się wyłącznie do pomiaru wymiarów zewnętrznych. Chropowatość powierzchni również nie jest mierzona za pomocą kalibrów szczękowych, ale wymaga specjalistycznych instrumentów, takich jak profilometry czy tester chropowatości, które zapewniają dokładne dane na temat tekstury powierzchni. Zrozumienie, jakie parametry można skutecznie mierzyć konkretnym narzędziem, jest kluczowe dla prawidłowego przeprowadzenia kontroli jakości oraz zapewnienia zgodności produktów z wymaganiami technicznymi.

Pytanie 38

Który fragment programu wskazuje na aktywację korekcji prawostronnej narzędzia?

A. G01 X45 Y12 F1500

B. G02 X0 Y20 I0 J-5 F300

C. G00 G42 X-10 Y20

D. G01 G40 X-6 Y19

Odpowiedź G00 G42 X-10 Y20 jest poprawna, ponieważ blok G42 w programowaniu CNC informuje o aktywacji korekcji prawostronnej narzędzia. Korekcja ta jest kluczowa w procesie obróbki, gdyż pozwala na uwzględnienie rzeczywistych wymiarów narzędzia, co jest niezbędne do uzyskania precyzyjnych wymiarów detalu. Używanie korekcji prawostronnej jest szczególnie ważne w przypadku narzędzi o określonym promieniu. Przykładowo, jeśli narzędzie ma promień 5 mm, blok G42 przesuwa ścieżkę narzędzia o ten wymiar w prawo względem ustalonej osi, co pozwala na precyzyjne wykonanie zaokrągleń czy wyżłobień na obrabianej powierzchni. Zastosowanie tego bloku jest zgodne z dobrą praktyką w programowaniu CNC, gdzie precyzyjne obliczenia i korekcje mają kluczowe znaczenie dla jakości finalnego produktu. W kontekście standardów ISO, korekcja narzędzia jest częścią procedur, które zapewniają, że każdy detal jest produkowany zgodnie z wymaganiami jakościowymi i wymiarowymi.

Pytanie 39

Na rysunku przedstawiono sposób mocowania tulei na tokarce za pomocą trzpienia

A. stałego i podkładki wysuwnej.

B. centrującego zewnętrznego.

C. stałego z chwytem stożkowym.

D. rozprężnego specjalnego.

Mocowanie tulei na tokarce za pomocą trzpienia rozprężnego specjalnego jest niewłaściwe, ponieważ taki typ mocowania nie zapewnia odpowiedniej stabilności potrzebnej do precyzyjnej obróbki. Trzpienie rozprężne są zazwyczaj używane w sytuacjach, gdzie wymagana jest szybka wymiana narzędzi, jednak mogą one prowadzić do niewłaściwego ustawienia obrabianego elementu, co jest nieakceptowalne w procesach wymagających wysokiej dokładności. Z kolei trzpień centrujący zewnętrzny mógłby teoretycznie pełnić rolę w centrowaniu, ale jego konstrukcja nie pozwala na pewne i trwałe mocowanie tulei, co jest kluczowym elementem efektywnej obróbki. Typowe błędy, jakie pojawiają się w myśleniu o tych rozwiązaniach, to brak uwagi na różnice w stabilności mocowania oraz na wpływ tych różnic na jakość końcowego produktu. Nieodpowiednie mocowanie, takie jak stałe z chwytem stożkowym, również prowadzi do problemów związanych z centrowaniem oraz możliwością przesunięcia elementu podczas obróbki, co skutkuje nieprecyzyjnymi wymiarami i powierzchnią obrabianą. W praktyce, każdy element mocujący powinien być dobrany zgodnie z wymaganiami technologicznymi oraz specyfiką obrabianego materiału, w przeciwnym razie może dojść do znacznych strat materiałowych oraz obniżenia efektywności produkcji.

Pytanie 40

Na którym rysunku przedstawiono wiertarkę kadłubową?

A. B.

B. C.

C. D.

D. A.

Wiertarka kadłubowa to maszyna o solidnej konstrukcji, która wykorzystywana jest w przemyśle do obróbki dużych i ciężkich elementów. Jej charakterystycznym elementem jest masywny stół roboczy, który umożliwia stabilne mocowanie obrabianego przedmiotu. W odpowiedzi C widzimy wiertarkę kadłubową, która jest idealnie przystosowana do pracy z materiałami o dużych gabarytach, co znacząco zwiększa precyzję i efektywność obróbki. Takie maszyny są powszechnie stosowane w zakładach produkcyjnych oraz w warsztatach rzemieślniczych, gdzie jakość wykończenia i dokładność są kluczowe. W praktyce, standardy ISO dotyczące bezpieczeństwa i jakości w obróbce skrawaniem podkreślają znaczenie odpowiedniego doboru narzędzi i maszyn, co czyni wiertarkę kadłubową doskonałym wyborem do zadań wymagających dużej siły i precyzji. W porównaniu do innych maszyn, takich jak frezarki czy tokarki, wiertarki kadłubowe oferują lepszą stabilność i umożliwiają obróbkę bardziej skomplikowanych kształtów.
