Informacje o egzaminie:
  • Zawód: Technik mechatronik
  • Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
  • Data rozpoczęcia: 9 maja 2026 10:27
  • Data zakończenia: 9 maja 2026 10:50

Egzamin zdany!

Wynik: 30/40 punktów (75,0%)

Wymagane minimum: 20 punktów (50%)

Nowe
Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania
Pochwal się swoim wynikiem!
Facebook
X.com
LinkedIn
Szczegółowe wyniki:
Pytanie 1

Niewielkie, drobne zarysowania na tłoczysku hydraulicznego siłownika eliminuje się za pomocą

A. napawania
B. lutowania
C. polerowania
D. spawania
Polerowanie to skuteczna metoda usuwania drobnych, niewielkich rys na tłoczysku siłownika hydraulicznego, ponieważ pozwala na wygładzenie powierzchni metalowej bez potrzeby dodawania materiału. W procesie polerowania wykorzystuje się różne materiały ścierne, takie jak pasty polerskie czy materiały ścierne o drobnych ziarnach, co umożliwia osiągnięcie wysokiej jakości wykończenia. Przykładem zastosowania polerowania w praktyce jest konserwacja siłowników hydraulicznych w maszynach budowlanych, gdzie ich długowieczność oraz niezawodność są kluczowe. Polerowanie nie tylko poprawia estetykę, ale również minimalizuje ryzyko dalszego uszkodzenia, zmniejszając tarcie i zużycie materiału. W branży hydraulicznej standardy jakości, takie jak ISO 9001, zalecają regularne kontrolowanie stanu tłoczysk i ich polerowanie w celu zapewnienia optymalnej wydajności oraz bezpieczeństwa operacyjnego urządzeń hydraulicznych. Warto również wspomnieć, że polerowanie przyczynia się do poprawy właściwości tribologicznych powierzchni, co wpływa na efektywność pracy siłowników.
Pytanie 2

Zawór 1V1 przełączy się z pozycji a na b

Ilustracja do pytania
A. gdy siłownik 1A1 zostanie wsunięty i moduł czasowy odliczy czas t = 2 s
B. po 2 s od chwili zadziałania elementu sygnałowego S1
C. gdy siłownik 1A1 zostanie wysunięty i moduł czasowy odliczy czas t = 2 s
D. po 2 s od chwili zadziałania elementu sygnałowego SO
Odpowiedzi, które nie uwzględniają wysunięcia siłownika 1A1 jako kluczowego elementu procesu, bazują na mylnym rozumieniu dynamiki systemu. Przykładowo, czas od zadziałania elementu sygnałowego S1 czy SO nie jest wystarczającym wskaźnikiem do stwierdzenia, kiedy zawór 1V1 przełączy się na pozycję b. W praktyce, elementy sygnałowe mogą inicjować różne reakcje urządzeń, ale sama aktywacja nie wystarczy do uzyskania pożądanego efektu. W przypadku niepoprawnych odpowiedzi, nie brano pod uwagę potrzeby synchronizacji między aktywacją siłownika a czasem, który powinien upłynąć na stabilizację działania. Również koncepcja wsuwania siłownika 1A1 jest błędna, ponieważ to właśnie jego wysunięcie jest kluczowym czynnikiem uruchamiającym proces przełączania zaworu. Takie nieporozumienia mogą prowadzić do poważnych błędów operacyjnych, które w konsekwencji mogą zagrażać bezpieczeństwu całego systemu. Z tego powodu, w automatyce przemysłowej niezwykle ważne jest zrozumienie powiązań między sygnałami, czasem reakcji oraz rzeczywistym działaniem elementów wykonawczych.
Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

Jakie urządzenie jest używane do mierzenia prędkości obrotowej wału silnika?

A. mostek tensometryczny
B. prądnica tachometryczna
C. czujnik termoelektryczny
D. potencjometr obrotowy
Prądnica tachometryczna jest urządzeniem wykorzystywanym do pomiaru prędkości obrotowej wału silnika, które działa na zasadzie indukcji elektromagnetycznej. Jej działanie opiera się na generacji napięcia proporcjonalnego do prędkości obrotowej, co czyni ją niezwykle przydatną w monitorowaniu pracy maszyn. Prądnice tachometryczne znajdują zastosowanie w różnych dziedzinach, takich jak automatyka przemysłowa, kontrola procesów technologicznych oraz systemy napędowe. Dzięki nim można dokładnie kontrolować prędkość obrotową silników, co jest kluczowe dla utrzymania stabilności pracy urządzeń oraz minimalizacji zużycia energii. Współczesne prądnice tachometryczne są często zintegrowane z systemami sterowania, co pozwala na automatyzację procesów i zwiększenie efektywności produkcji. Używane są także w aplikacjach wymagających precyzyjnego pomiaru, takich jak robotyka czy systemy CNC, gdzie dokładność i niezawodność pomiarów są krytyczne.
Pytanie 5

Po sprawdzeniu zgodności połączeń (Rysunek II.) z dokumentacją techniczną (Rysunek I.) wynika, że błędnie wybrany jest

Ilustracja do pytania
A. rozdzielacz V1
B. siłownik A1
C. przekaźnik K1
D. przekaźnik K2
Rozdzielacz V1 to jak najbardziej dobra odpowiedź. Jak dobrze się temu przyjrzeć i porównać dokumentację techniczną z tym, co mamy w rzeczywistości, to widać, że to podłączenie jest niezgodne z Rysunkiem I. W systemach automatyki i instalacjach elektrycznych ważne jest, by wszystko było zgodne z schematami. To nie tylko wpływa na działanie, ale także na bezpieczeństwo. Jeśli rozdzielacz V1 jest źle podłączony, może to spowodować, że media lub sygnały będą rozdzielane w niewłaściwy sposób, co może doprowadzić do awarii całego systemu. Na przykład w instalacjach hydraulicznych lub pneumatycznych, złe podłączenie rozdzielacza może skutkować nieprawidłowym działaniem siłowników, a to już w ogóle nie wróży nic dobrego. Z mojego doświadczenia zawsze warto przed uruchomieniem sprawdzić połączenia, bo tak można uniknąć kosztownych napraw i przestojów. Również dokumentacja producenta to skarbnica wiedzy - często znajdziemy tam uwagi na temat typowych błędów i ich skutków.
Pytanie 6

Na rysunku przedstawiono sprzęgło

Ilustracja do pytania
A. sztywne.
B. podatne.
C. samonastawne.
D. przegubowe.
Wybór odpowiedzi dotyczącej sprzęgła sztywnego wskazuje na pewne nieporozumienia dotyczące charakterystyki sprzęgieł mechanicznych. Sprzęgło sztywne, w przeciwieństwie do sprzęgła podatnego, nie pozwala na kompensację odchyleń osiowych ani kątowych, co może prowadzić do szybkiego zużycia komponentów w przypadku niewłaściwego dopasowania wałów. Sprzęgła sztywne są stosowane głównie w sytuacjach, w których precyzyjne połączenie dwóch wałów jest niezbędne, np. w przekładniach o wysokiej wydajności. W przypadku odpowiedzi na sprzęgło samonastawne, również występuje nieporozumienie, ponieważ te urządzenia są zaprojektowane tak, aby automatycznie dostosowywać się do zmieniających się warunków pracy, co nie jest cechą sprzęgieł podatnych. W praktyce, koncepcja sprzęgła samonastawnego odnosi się do mechanizmów, które nie występują w omawianych rozwiązaniach. Z kolei sprzęgło przegubowe, które również jest powiązane z ruchem, nie ma tych samych właściwości elastycznych co sprzęgło podatne. Dlatego zrozumienie różnic między tymi rozwiązaniami jest kluczowe, aby uniknąć błędów w doborze sprzętów do określonych zadań inżynieryjnych. Wybór niewłaściwego typu sprzęgła może prowadzić do zwiększonego zużycia, obciążeń i potencjalnych awarii układu mechanicznego, co podkreśla znaczenie znajomości charakterystyk poszczególnych rozwiązań w inżynierii mechanicznej.
Pytanie 7

Cewkę zaworu elektromagnetycznego o napięciu znamionowym 24 V AC i częstotliwości 50 Hz, której rezystancja jest równa jej reaktancji, podłączono do napięcia stałego o wartości 24 V. Ile razy wzrosną straty mocy w cewce zaworu, w wyniku takiego podłączenia, w stosunku do strat mocy w znamionowych warunkach pracy?

Ilustracja do pytania
A. 1,5
B. 4
C. 2
D. √2
Cewka zaworu elektromagnetycznego zaprojektowana do pracy przy napięciu 24 V AC i częstotliwości 50 Hz ma określone parametry, które uwzględniają rezystancję oraz reaktancję. W warunkach pracy AC, całkowita impedancja cewki, będąca sumą rezystancji i reaktancji, skutkuje zmniejszonym prądem. Gdy jednak cewka jest podłączona do napięcia stałego o wartości 24 V, impedancja staje się równa tylko rezystancji, co prowadzi do zwiększonego prądu w obwodzie. W związku z tym, straty mocy wzrastają, ponieważ moc strat jest proporcjonalna do kwadratu prądu. W praktyce, cewki elektromagnetyczne są projektowane tak, aby działały w określonych warunkach, a zmiana ich źródła zasilania może prowadzić do nieodpowiednich warunków pracy, co może prowadzić do przegrzania lub uszkodzenia elementów. Dlatego istotne jest, aby zawsze stosować się do specyfikacji producenta oraz uwzględniać charakterystykę obwodu, aby uniknąć niepożądanych skutków, takich jak zwiększone straty mocy czy zmniejszona żywotność urządzenia.
Pytanie 8

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

Jakie obwody elektroniczne gwarantują utrzymanie stałego napięcia na wyjściu, niezależnie od zmian obciążenia oraz fluktuacji napięcia zasilającego?

A. Generatory.
B. Prostowniki.
C. Stabilizatory.
D. Flip-flopy.
Stabilizatory to układy elektroniczne, które mają na celu zapewnienie stałej wartości napięcia na wyjściu, niezależnie od zmian w obciążeniu oraz fluktuacji napięcia zasilającego. Działają one na zasadzie automatycznego dostosowywania się, aby utrzymać wyjściowe napięcie w pożądanym zakresie. Przykładem są stabilizatory liniowe, które wykorzystują elementy regulacyjne, takie jak tranzystory, do kontrolowania napięcia. Zastosowania stabilizatorów można znaleźć w zasilaczach do urządzeń elektronicznych, gdzie stabilne napięcie jest kluczowe dla prawidłowego funkcjonowania komponentów, takich jak procesory i układy cyfrowe. W praktyce, stabilizatory są również stosowane w systemach zasilania krytycznych aplikacji, takich jak sprzęt medyczny czy telekomunikacyjny, gdzie wahania napięcia mogłyby prowadzić do awarii systemów. W branży przestrzega się standardów takich jak IEC 62368, które regulują bezpieczeństwo i wydajność układów zasilających, w tym stabilizatorów.
Pytanie 10

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 11

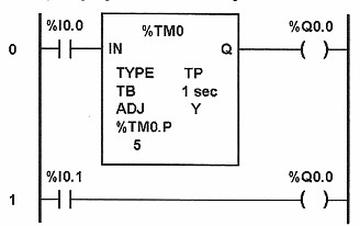

Wyjście Q0.0 sterownika PLC połączone jest z lampką sygnalizacyjną. Do sterownika tego wgrano program przedstawiony na rysunku. Jaka będzie reakcja lampki sygnalizacyjnej po pojawieniu się sygnału wysokiego na wejściu I0.0 przy jednoczesnym braku sygnału na wejściu I0.1?

Ilustracja do pytania
A. Zaświeci się z opóźnieniem 5 sekund.
B. Będzie świeciła się przez 5 sekund.
C. Będzie się świeciła ciągle.
D. Nie zaświeci się.
Podjęta decyzja o wybraniu błędnej odpowiedzi opiera się na niepełnym zrozumieniu działania programowalnych sterowników logicznych (PLC) oraz zasady działania timerów. Często występującym błędem jest założenie, że sygnał wysoki na jednym z wejść automatycznie prowadzi do aktywacji wyjścia. W przypadku tego pytania, odpowiedź sugerująca, że lampka zaświeci się natychmiast lub z opóźnieniem, ignoruje kluczowy warunek dotyczący stanu drugiego wejścia, I0.1. W praktyce, aby wyjście mogło zostać aktywowane, muszą być spełnione wszystkie zdefiniowane warunki w programie. Timer w tym przypadku działa jako element opóźniający, ale nie pełni roli aktywatora samego wyjścia. Warto zrozumieć, że w programowaniu PLC często stosuje się logikę AND, co oznacza, że wszystkie zdefiniowane warunki muszą być spełnione, aby uzyskać pożądany rezultat. Ponadto, w wielu aplikacjach automatyki, użycie timerów czy innych elementów kontrolnych wymaga precyzyjnego zrozumienia ich funkcji i interakcji z innymi komponentami systemu. Brak zrozumienia tych zasad może prowadzić do nieefektywnego programowania i wadliwej pracy systemu. Dlatego ważne jest, aby dokładnie analizować wszystkie warunki określone w programie, co pozwoli na prawidłowe przewidywanie zachowań urządzeń w odpowiedzi na zmiany sygnałów wejściowych.
Pytanie 12

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

W której sprężarce występują elementy przedstawione na rysunku?

Ilustracja do pytania
A. Śrubowej.
B. Tłokowej.
C. Osiowej.
D. Rootsa.
Sprężarki śrubowe są powszechnie stosowane w wielu aplikacjach przemysłowych, a ich konstrukcja opiera się na dwóch współpracujących wirnikach, które sprężają gaz. Elementy przedstawione na rysunku to właśnie wirniki sprężarki śrubowej, które charakteryzują się unikalnym, śrubowym kształtem. W procesie sprężania, jednym z wirników napędza silnik, a drugi wirnik obraca się w przeciwną stronę, co pozwala na efektywne i ciche sprężanie gazu. Sprężarki tego typu są często wykorzystywane w przemyśle, gdzie wymagane są stałe i niezawodne źródła sprężonego powietrza, na przykład w systemach pneumatycznych, a także w aplikacjach wymagających sprężania gazów przemysłowych. Warto zwrócić uwagę, że sprężarki śrubowe są bardziej efektywne energetycznie niż inne typy sprężarek, co czyni je korzystnym wyborem w dłuższym okresie użytkowania. Ich zastosowanie w lokalach przemysłowych podlega również standardom, które określają wymagania dotyczące efektywności energetycznej, co wpływa na ich popularność.
Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Rezystor o wartości znamionowej 1,2 kΩ i tolerancji 2% ma kod barwny

KolorWartośćMnożnikTolerancja
1 pasek2 pasek3 pasek4 pasek
brak---± 20 %
srebrny--10-2 Ω± 10 %
złoty--10-1 Ω± 5 %
czarny-0100 Ω-
brązowy11101 Ω± 1 %
czerwony22102 Ω± 2 %
pomarańczowy33103 Ω-
żółty44104 Ω-
zielony55105 Ω± 0,5 %
niebieski66106 Ω± 0,25 %
fioletowy77107 Ω± 0,1 %
szary88108 Ω± 0,05 %
biały99109 Ω-
A. brązowy, czerwony, czerwony, czerwony.
B. czerwony, brązowy, czerwony, czerwony.
C. brązowy, czerwony, czerwony, złoty.
D. brązowy, brązowy, czerwony, czerwony.
Poprawna odpowiedź to brązowy, czerwony, czerwony, czerwony, która odpowiada rezystorowi o wartości znamionowej 1,2 kΩ z tolerancją 2%. W kodzie barwnym pierwszy pasek, brązowy, reprezentuje cyfrę 1, drugi pasek, czerwony, oznacza cyfrę 2, a trzeci pasek, również czerwony, to mnożnik ×100. Mnożąc wartość 12 przez 100, otrzymujemy 1200 Ω, co jest równoważne 1,2 kΩ. Czwarty pasek, czerwony, wskazuje na tolerancję 2%, co oznacza, że wartość rezystora może wahać się w granicach ±2% od nominalnej wartości. Zrozumienie kodu barwnego rezystorów jest kluczowe w elektronice, ponieważ pozwala na szybkie i efektywne identyfikowanie wartości komponentów. W praktyce, znajomość tych zasad pozwala inżynierom i technikom na właściwe dobieranie rezystorów do układów elektronicznych, co jest niezwykle istotne w projektowaniu obwodów elektronicznych. Warto również zaznaczyć, że prawidłowa interpretacja kodu barwnego jest zgodna z normą IEC 60062, która standaryzuje sposób oznaczania wartości rezystorów.
Pytanie 19

Woltomierz działający w trybie AC pokazuje wartość napięcia elektrycznego

A. maksymalną
B. średnią
C. chwilową
D. skuteczną
W przypadku pomiarów napięcia zmiennego (AC) niepoprawne jest utożsamianie odczytów woltomierza z pomiarami chwilowymi, średnimi czy maksymalnymi. Wartość chwilowa odnosi się do natychmiastowej wartości napięcia w danym momencie czasu, co jest bardziej użyteczne w analizie sygnałów niż w pomiarach efektywnej wartości napięcia. Z kolei wartość średnia, obliczana jako średnia arytmetyczna z szeregu wartości chwilowych, również nie jest odpowiednia w kontekście napięcia zmiennego, ponieważ dla sinusoidalnego przebiegu napięcia średnia wartość wynosi zero. To prowadzi do nieporozumień, gdyż można by sądzić, że średnia miałaby jakiekolwiek zastosowanie w praktycznych pomiarach. Maksymalna wartość napięcia, zwana także wartością szczytową, przedstawia najwyższy punkt napięcia w cyklu, ale również nie jest miarą efektywności działania obwodu elektrycznego. Prawidłowe rozumienie tych pojęć jest kluczowe dla analizy i diagnostyki systemów elektrycznych. W obliczeniach związanych z mocą oraz projektowaniem instalacji wykorzystuje się wartość skuteczną, co jest zgodne z ogólnymi praktykami branżowymi i normami, takimi jak IEC 60204, które podkreślają znaczenie właściwego pomiaru i interpretacji danych w kontekście działania urządzeń elektrycznych.
Pytanie 20

W jaki sposób można zmienić kierunek obrotów wału w trójfazowym silniku indukcyjnym?

A. zwiększyć obciążenie
B. zamienić miejscami dwa dowolne fazowe przewody zasilające
C. obniżyć częstotliwość zasilania
D. podłączyć przewód neutralny
Żeby zmienić kierunek wirowania wału w silniku indukcyjnym trójfazowym, wystarczy zamienić ze sobą dwa przewody zasilające. To takie proste! Chodzi o to, żeby zmienić kolejność, w jakiej napięcie działa na uzwojenia silnika. W silnikach trójfazowych, wirujące pole magnetyczne jest tworzone przez zasilanie fazowe, a jego kierunek jest zależny od tego, w jakiej kolejności te fazy są podłączone. Jak zamienisz te przewody, to zmienia się sekwencja faz, a to prowadzi do tego, że kierunek wirowania się odwraca. W praktyce to jest często wykorzystywane i jeżeli robisz to na zgodnych zasadach bezpieczeństwa, nie ma ryzyka, że coś się zepsuje. W wielu branżach przemysłowych, gdzie używa się silników trójfazowych, umiejętność zmiany kierunku wirowania jest ważna, żeby maszyny działały prawidłowo, na przykład przy transporcie materiałów czy w produkcji. Zmiana kierunku wirowania sprawia też, że silnik lepiej dopasowuje się do zmieniających się warunków, co jest super istotne w efektywnym zarządzaniu energią.
Pytanie 21

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż który element należy zamontować w miejscu oznaczonym C3.

Ilustracja do pytania
A. D.
B. C.
C. B.
D. A.
Odpowiedź B jest poprawna, ponieważ na podstawie analizy schematu ideowego oraz widoku płytki drukowanej, element oznaczony jako C3 to kondensator o pojemności 100 µF. Kondensatory są kluczowymi elementami w obwodach elektronicznych, pełniącymi funkcję filtracji, przechowywania energii oraz stabilizacji napięcia. W kontekście tego pytania, zastosowanie kondensatora o pojemności 100 µF w miejscu C3 może być związane z zapewnieniem odpowiedniej stabilności napięcia zasilającego inne komponenty obwodu. Zgodnie z dobrymi praktykami projektowania elektroniki, wartość pojemności kondensatorów powinna być starannie dobrana, uwzględniając wymagania aplikacji, takie jak czas odpowiedzi oraz częstotliwość sygnałów. Jeśli w aplikacji kondensator ten ma za zadanie wygładzenie napięcia w zasilaczu, jego dobór musi być zgodny z wymaganiami prądowymi oraz charakterystyką obciążenia, co podkreśla znaczenie właściwego wyboru komponentów w projektowaniu obwodów elektronicznych.
Pytanie 22

Zasada hydrostatycznego smarowania, która polega na oddzieleniu współdziałających powierzchni samoistnie powstającym klinem smarnym, stosowana jest w

A. zaworach kulowych
B. łożyskach kulkowych
C. łożyskach ślizgowych
D. hamulcach tarczowych
Zasada smarowania hydrostatycznego w łożyskach ślizgowych polega na rozdzieleniu współpracujących powierzchni za pomocą cienkiej warstwy oleju, która tworzy klin smarny. Ten proces jest kluczowy dla minimalizacji tarcia oraz zużycia elementów. W łożyskach ślizgowych, podczas pracy, dochodzi do wytworzenia ciśnienia w oleju, co umożliwia uniesienie elementu ruchomego i zredukowanie kontaktu metal-metal. Przykłady zastosowania obejmują maszyny przemysłowe, takie jak tokarki czy frezarki, gdzie precyzyjne ruchy są kluczowe. Dobre praktyki w projektowaniu takich łożysk uwzględniają odpowiednie dobranie materiałów, które nie tylko zmniejszają tarcie, ale także zwiększają trwałość. Stosowanie smarowania hydrostatycznego pozwala na wydłużenie okresów między konserwacjami oraz zwiększenie efektywności energetycznej urządzeń, co jest zgodne z normami ISO 281 dotyczącymi trwałości łożysk.
Pytanie 23

Jakie materiały wykorzystuje się do wytwarzania rdzeni magnetycznych w transformatorach?

A. ferromagnetyki
B. diamagnetyki
C. paramagnetyki
D. antyferromagnetyki
Ferromagnetyki są materiałami, które wykazują silne właściwości magnetyczne, co czyni je idealnymi do zastosowania w produkcji rdzeni magnetycznych transformatorów. W szczególności, ferromagnetyki, jak żelazo, nikiel czy kobalt, mają zdolność do silnego namagnesowania oraz do zatrzymywania magnetyzmu po usunięciu zewnętrznego pola magnetycznego. Dzięki tym właściwościom, rdzenie ferromagnetyczne minimalizują straty energetyczne i zwiększają efektywność transformatorów. W praktyce, zastosowanie ferromagnetyków w transformatorach pozwala na zmniejszenie rozmiaru urządzenia oraz zwiększenie jego mocy, co jest szczególnie ważne w urządzeniach elektrycznych o dużej mocy, takich jak transformatory w stacjach elektroenergetycznych. Dobre praktyki w branży zalecają również stosowanie materiałów o wysokiej permeabilności i niskich stratach histerezowych, co przyczynia się do jeszcze lepszej wydajności energetycznej transformatorów.
Pytanie 24

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

Ile oleju, zgodnie z przedstawionymi w tabeli wskazaniami producenta, należy przygotować do całkowitej wymiany zużytego oleju w pompie IF1 400?

Typ pompyIlość oleju w silniku
l		Ilość oleju w komorze olejowej
l		Całkowita ilość
oleju w pompie
l
IF1 100; 150; 2000,40-0,40
IF1 50; 75; 100; 150; 2000,40-0,40
IF2 3000,900,121,02
IF1 300; 4001,700,121,82
IF2 4001,700,121,82
IF1 5501,700,121,82
IF2 5501,700,121,82
IF1 7502,000,122,12
IF1 10002,000,122,12
IF1 1500; 20005,000,185,18
A. 1,82 l
B. 0,40 l
C. 0,90 l
D. 1,70 l
Odpowiedź 1,82 l jest prawidłowa, ponieważ dokładnie odpowiada całkowitej ilości oleju potrzebnej do wymiany w pompie IF1 400. Aby obliczyć tę wartość, należy zsumować ilości oleju wymagane w silniku oraz w komorze olejowej, które są przedstawione w tabeli producenta. W praktyce, zapewnienie odpowiedniej ilości oleju jest kluczowe dla prawidłowego funkcjonowania urządzenia, gdyż niedobór oleju może prowadzić do przegrzewania się pompy i jej szybszego zużycia. W branży inżynieryjnej i mechanicznej, przestrzeganie zaleceń producentów dotyczących wymiany oleju i jego ilości jest uznawane za standardową praktykę, która wpływa na niezawodność oraz efektywność działania maszyn. Dobór właściwego oleju i jego ilości ma również znaczenie dla utrzymania optymalnych parametrów pracy, co w efekcie przekłada się na dłuższą żywotność urządzenia oraz oszczędności w kosztach eksploatacji.
Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Na podstawie danych katalogowych napędu bramy garażowej wskaż zasilacz, którego należy użyć do zasilania akcesoriów tego napędu.

Napięcie zasilania (V ~/Hz)230/50
Napięcie zasilania akcesoriów (V DC)24
Maks. obciążenie akcesoriów (mA)200
Układ logicznyAutomatyczny/
półautomatyczny
Wyprowadzenia płytyOtwieranie/stop/
zabezpieczenia/
ukł. kontrolny/lampka
błyskowa 24 VDC
Czas świecenia lampy oświetleniowej2 min


Napięcie
wyjściowe		Natężenie prądu
wyjściowego
Zasilacz 1.24 V ~0,5 A
Zasilacz 2.24 V =0,2 A
Zasilacz 3.230 V ~0,5 A
Zasilacz 4.230 V =0,2 A
A. Zasilacza 1.
B. Zasilacza 2.
C. Zasilacza 4.
D. Zasilacza 3.
Wybór zasilaczy 1, 3 i 4 to raczej zła decyzja, bo żaden z tych zasilaczy nie spełnia podstawowych wymagań do napędu bramy garażowej. Zasilacz 1 i 3 dają napięcie 230 V, a to nie jest w porządku, bo my potrzebujemy 24 V DC. To napięcie 230 V może zepsuć elektronikę i stwarzać zagrożenie dla bezpieczeństwa. Poza tym, zasilacz 4, mimo że ma inne parametry, też nie pasuje do naszych wymagań. Ważne, żeby przy wyborze zasilacza nie kierować się tylko prądem, ale też napięciem – obie te wartości muszą być zgodne z wymaganiami urządzenia. Często ludzie mylą się w interpretacji danych z katalogów, co prowadzi do złych wyborów. Dlatego ważne jest, by dokładnie przeczytać dokumentację techniczną przed podjęciem decyzji. Zapamiętajmy też, że złe zasilanie może prowadzić do awarii systemu i różnych niebezpieczeństw, więc warto trzymać się zasad i dobrych praktyk przy doborze zasilaczy.
Pytanie 30

Na podstawie zamieszczonych danych technicznych wybierz model zasilacza do układu elektropneumatycznego, w którym cewki elektrozaworów przystosowane są do zasilania napięciem stałym o wartości 24 V.

Dane techniczne

ModelMDR-40-5MDR-40-12MDR-40-24MDR-40-48
WyjścieNapięcie wyjściowe DC5V12V24V48V
Prąd znamionowy6A3,33A1,7A0,83A
Zakres prądu0-6A0~3,33A0-1,7A0-0,83A
Moc znamionowa30W40W40W40W
Tętnienia i szumy (max.)2)80mVp-p120mVp-p150mVp-p200mVp-p
Regulacja napięcia5-6V12-15V24-30V48-56V
Tolerancja napięcia3)±2,0%±1,0%±1,0%±1,0%
Tolerancja napięcia przy
zmianach zasilania		±1,0%±1,0%±1,0%±1,0%
Tolerancja napięcia przy
zmianach obciążenia		±5,0%±3,0%±3,0%±2,0%
Czas ustalania, narastania500ms, 30ms/230VAC500ms, 30ms/115VAC przy znamionowym obciążeniu
Czas podtrzymania50ms/230VAC20ms/115VAC przy znamionowym obciążeniu
WejścieZakres napięcia85-264VAC120-370VDC
Zakres częstotliwości47-63 Hz
Sprawność (typ.)78%86%88%88%
A. MDR-40-5
B. MDR-40-48
C. MDR-40-24
D. MDR-40-12
Wybór niewłaściwego zasilacza, takiego jak MDR-40-12, MDR-40-48 czy MDR-40-5, może prowadzić do poważnych problemów z funkcjonowaniem układu elektropneumatycznego. Na przykład, model MDR-40-12 dostarcza napięcie wyjściowe 12 V, co jest niewystarczające dla cewki zaprojektowanej do pracy przy 24 V. Użycie zasilacza o niższym napięciu może skutkować niepełnym otwarciem elektrozaworu, co w konsekwencji prowadzi do nieprawidłowego działania całego układu. Analogicznie, model MDR-40-48, oferujący 48 V, może uszkodzić cewki elektrozaworów, co nie tylko zwiększa ryzyko awarii, ale także może prowadzić do kosztownych napraw i przestojów w produkcji. Zasilacz MDR-40-5, z napięciem wyjściowym 5 V, jest całkowicie niedostosowany do wymagań układu, co skutkuje brakiem jakiejkolwiek reakcji ze strony elektrozaworu. Częstym błędem jest zakładanie, że zasilacze o różnych napięciach mogą być używane zamiennie, co jest niezgodne z zasadami projektowania systemów elektrycznych. W praktyce, takie wybory powinny być opierane na starannej analizie specyfikacji technicznych, które jasno określają wymagania dla każdego komponentu. Brak uwagi na to może prowadzić do sytuacji, w których komponenty są niekompatybilne, co obniża niezawodność całego układu.
Pytanie 31

Wskaż tabliczkę znamionową urządzenia napędowego przeznaczonego do zasilania napięciem stałym.

Ilustracja do pytania
A. D.
B. B.
C. A.
D. C.
Tabliczka znamionowa urządzenia napędowego zasilanego napięciem stałym, oznaczona jako C, zawiera kluczowe informacje dotyczące parametrów operacyjnych silnika. Napis 'D.C. SERIES MOTOR' jasno wskazuje, że jest to silnik prądu stałego, co jest istotne w kontekście doboru urządzeń do określonych aplikacji przemysłowych. Silniki prądu stałego charakteryzują się lepszą regulacją prędkości oraz momentu obrotowego w porównaniu do silników prądu przemiennego, co czyni je idealnym wyborem w zastosowaniach wymagających precyzyjnego sterowania. W przemyśle automatyki i robotyki, silniki te są często wykorzystywane w napędach, gdzie wymagana jest zmiana prędkości czy kierunku obrotów. Ponadto, znajomość rodzajów zasilania jest kluczowa dla bezpieczeństwa i efektywności energetycznej w projektowaniu systemów napędowych. Zgodnie z normami IEC, każda tabliczka znamionowa powinna zawierać informacje o napięciu, częstotliwości oraz typie prądu, co pozwala na prawidłowe użytkowanie i serwisowanie urządzeń.
Pytanie 32

Pracownik upadł na twardą nawierzchnię z wysokości 4 metrów i doznał drobnego urazu głowy, jednak jest przytomny i odczuwa mrowienie w kończynach. Co należy zrobić w pierwszej kolejności?

A. pozostawić poszkodowanego w pozycji leżącej i wezwać pomoc
B. posadzić poszkodowanego na krześle i opatrzyć ranę głowy
C. przenieść poszkodowanego w bezpieczne miejsce i wezwać pomoc
D. podnieść poszkodowanego i opatrzyć ranę głowy
W sytuacji, gdy pracownik doznał urazu po upadku z wysokości, kluczowe jest zapewnienie mu bezpieczeństwa oraz niedopuszczenie do pogorszenia jego stanu. Pozostawienie poszkodowanego w pozycji leżącej minimalizuje ryzyko poważniejszych obrażeń, takich jak uraz kręgosłupa czy wstrząs mózgu. W takiej pozycji można również monitorować jego stan oraz ułatwić dostęp do oddechu, co jest istotne w przypadku potencjalnych problemów z oddychaniem. Natychmiastowe wezwanie pomocy medycznej jest niezbędne, ponieważ tylko wykwalifikowany personel medyczny może przeprowadzić szczegółową ocenę stanu poszkodowanego oraz zapewnić odpowiednie leczenie. Dobre praktyki w zakresie pierwszej pomocy podkreślają, że nie należy przemieszczać poszkodowanego, chyba że grozi mu bezpośrednie niebezpieczeństwo, takie jak pożar czy wybuch. Na przykład, w przypadku urazów głowy, stabilizacja kręgosłupa jest absolutnie priorytetowa. Zastosowanie standardów pierwszej pomocy, takich jak ABC (Airway, Breathing, Circulation), pozwala na efektywne zarządzanie sytuacją, zapewniając bezpieczeństwo i komfort poszkodowanego do czasu przybycia służb medycznych.
Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Jaką sprężarkę klasyfikuje się jako sprężarkę wyporową?

A. Sprężarkę śrubową
B. Turbosprężarkę
C. Sprężarkę osiową
D. Sprężarkę promieniową
Sprężarka śrubowa to jeden z typów sprężarek wyporowych, które działają na zasadzie mechanicznego zwiększania ciśnienia gazu poprzez jego zmniejszanie objętości w zamkniętej przestrzeni. W sprężarkach śrubowych dwa wirniki, w kształcie śrub, obracają się w przeciwnych kierunkach, co powoduje zasysanie gazu i jego sprężanie. Taki typ sprężarki jest szeroko stosowany w przemyśle, w tym w systemach pneumatycznych, systemach chłodzenia oraz w aplikacjach wymagających ciągłego przepływu sprężonego powietrza. Dzięki swojej konstrukcji, sprężarki śrubowe charakteryzują się wysoką wydajnością, niskim poziomem hałasu oraz długą żywotnością. Standardy branżowe, takie jak ISO 8573-1, określają wymagania dotyczące jakości sprężonego powietrza, co sprawia, że sprężarki śrubowe są często wybierane ze względu na ich zdolność do dostarczania powietrza o wysokiej czystości i niskiej wilgotności, co jest kluczowe w wielu zastosowaniach przemysłowych.
Pytanie 35

Co oznaczają kolory przewodów w trójprzewodowych czujnikach zbliżeniowych prądu stałego?

A. brązowy (czerwony) - minus zasilania; czarny - plus zasilania
B. brązowy (czerwony) - plus zasilania; czarny - przewód sygnałowy; niebieski - minus zasilania
C. niebieski - przewód sygnałowy; brązowy (czerwony) - przewód sygnałowy; czarny - minus zasilania; niebieski - plus zasilania
D. brązowy (czerwony) - przewód sygnałowy; czarny - minus zasilania; niebieski - plus zasilania
Odpowiedź, w której brązowy (czerwony) przewód oznacza plus zasilania, czarny przewód to przewód impulsowy, a niebieski przewód to minus zasilania, jest prawidłowa i zgodna z powszechnie przyjętymi standardami branżowymi. W systemach zbliżeniowych prądu stałego kolorystyka przewodów ma kluczowe znaczenie dla zapewnienia prawidłowego działania urządzeń. Użycie brązowego lub czerwonego przewodu jako przewodu dodatniego (plus) jest normą w wielu krajach, a czarny przewód jest standardowo używany jako przewód sygnałowy lub impulsowy. Niebieski przewód w tym kontekście pełni funkcję przewodu ujemnego (minus). W praktyce, stosowanie się do tych oznaczeń ma kluczowe znaczenie dla prawidłowego podłączenia urządzeń, co zapobiega zwarciom oraz uszkodzeniom komponentów. W przypadku błędnego podłączenia, na przykład zamieniając przewody plus i minus, może dojść do uszkodzenia czujnika lub nieprawidłowego działania systemu. Przykładem zastosowania tej wiedzy może być instalacja systemów automatyki budynkowej, gdzie prawidłowe podłączenie czujników zbliżeniowych jest kluczowe dla ich efektywności.
Pytanie 36

Który opis siłowników hydraulicznych przedstawionych na rysunkach jest poprawny?

Siłownik hydraulicznyA.B.C.D.
TeleskopowyRys. 1Rys. 4Rys. 3Rys. 4
Jednostronnego działaniaRys. 2Rys. 1Rys. 4Rys. 1
Dwustronnego działania z dwustronnym tłoczyskiemRys. 3Rys. 2Rys. 1Rys. 3
Dwustronnego działania z jednostronnym tłoczyskiemRys. 4Rys. 3Rys. 2Rys. 2
Ilustracja do pytania
A. C.
B. A.
C. D.
D. B.
Poprawna odpowiedź to D, ponieważ rysunek 4 przedstawia siłownik teleskopowy, który jest konstrukcją wykorzystywaną w wielu zastosowaniach inżynieryjnych i przemysłowych. Siłowniki teleskopowe charakteryzują się tym, że składają się z kilku segmentów, które mogą się wysuwać jeden z drugiego, co pozwala na uzyskanie dużych skoków przy stosunkowo niewielkich wymiarach konstrukcyjnych. Tego typu siłowniki znajdują zastosowanie w budownictwie, automatyce przemysłowej, a także w systemach transportowych, gdzie przestrzeń jest ograniczona. W kontekście standardów branżowych, siłowniki teleskopowe muszą spełniać określone normy dotyczące wytrzymałości i bezpieczeństwa, co zapewnia ich niezawodność i długą żywotność w trudnych warunkach pracy. Zrozumienie różnych typów siłowników hydraulicznych, takich jak jednostronne czy dwustronne, jest kluczowe dla prawidłowego doboru komponentów w systemach hydraulicznych.
Pytanie 37

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

Instalacje pneumatyczne powinny być montowane pod lekkim kątem wznoszącym, aby ułatwić

A. spływ kondensatu wodnego do najniższego punktu instalacji
B. rozbijanie kropli oleju strumieniem sprężonego powietrza
C. odfiltrowanie cząstek stałych z powietrza
D. rozchodzenie się mgły olejowej w instalacji
Odpowiedź dotycząca spływu kondensatu wodnego do najniższego punktu instalacji jest poprawna, ponieważ odpowiednie nachylenie instalacji pneumatycznych jest kluczowe dla efektywnego zarządzania kondensatem. W instalacjach wykorzystujących sprężone powietrze, wilgoć ma tendencję do skraplania się w chłodniejszych miejscach, co prowadzi do powstawania kondensatu. Utrzymywanie niewielkiego kąta wznoszącego pozwala na naturalny spływ kondensatu do wyznaczonych punktów odprowadzających, co minimalizuje ryzyko osadzania się wody w rurach. Praktyczne przykłady skutecznego zarządzania kondensatem można znaleźć w branżach takich jak przemysł spożywczy czy farmaceutyczny, gdzie odpowiednie odprowadzanie wody jest kluczowe dla zachowania jakości produktu. Normy branżowe, takie jak ISO 8573, podkreślają znaczenie zarządzania jakością powietrza sprężonego, co obejmuje również kontrolę kondensatu, co dodatkowo uzasadnia konieczność stosowania odpowiedniego nachylenia rur.
Pytanie 39

Jeśli w układzie na rysunku wyłącznik znajdzie się w pozycji I, to w rezystorze wydziela się moc o wartości około

Ilustracja do pytania
A. 3,5 W
B. 0,72 W
C. 0 W
D. 5,8 W
Odpowiedź 0,72 W jest na pewno poprawna, bo można ją obliczyć przy użyciu wzoru P = U * I. Tutaj P to moc, U to napięcie, a I to prąd. Jak wyłącznik jest w pozycji I, to napięcie wynosi 12 V, a rezystancja to 200 Ω. Z prawa Ohma wiadomo, że prąd I można obliczyć jako I = U/R, czyli I = 12 V / 200 Ω = 0,06 A. Potem, żeby znaleźć moc, podstawiamy wartości do wzoru: P = 12 V * 0,06 A = 0,72 W. Takie obliczanie mocy jest standardem w elektryce, bo dokładność jest ważna dla bezpieczeństwa i efektywności systemów. Zrozumienie tych obliczeń to podstawa dla każdego, kto zajmuje się elektroniką. Dobrze znać te zasady, bo mogą pomóc w optymalizacji projektów i wykrywaniu problemów z komponentami. W praktyce często używa się tego w różnych systemach, nie tylko w podstawowej elektronice, ale i w bardziej zaawansowanych układach zasilania.
Pytanie 40

Z odległości jednego metra można zarejestrować temperaturę obudowy urządzenia

A. pirometrem.
B. daloczułkiem.
C. fotometrem.
D. multimetrem.
Pirometr to urządzenie specjalistyczne, które służy do bezdotykowego pomiaru temperatury obiektów. Działa na zasadzie pomiaru promieniowania podczerwonego emitowanego przez obiekt, co pozwala na określenie jego temperatury bez konieczności fizycznego kontaktu. Takie podejście jest szczególnie przydatne w sytuacjach, gdy obiekt jest zbyt gorący lub niebezpieczny do dotykania, jak w przypadku pieców przemysłowych czy silników. W praktyce, pirometry są powszechnie stosowane w przemyśle metalurgicznym, spożywczym oraz w energetyce, gdzie precyzyjny pomiar temperatury ma kluczowe znaczenie dla bezpieczeństwa i efektywności procesów. Zgodnie z normami branżowymi, pomiar temperatury za pomocą pirometru powinien być wykonywany w odpowiednich warunkach, co obejmuje m.in. kalibrację urządzenia oraz uwzględnienie współczynnika emisji materiału, który mierzony jest dla uzyskania dokładnych rezultatów. Warto również zauważyć, że pirometry są dostępne w różnych wariantach, w tym ręcznych i stacjonarnych, co zwiększa ich uniwersalność w zastosowaniach przemysłowych.
Rozpocznij nowy egzamin
Powrót do strony głównej
