Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 27 kwietnia 2026 18:57
Data zakończenia: 27 kwietnia 2026 18:58

Egzamin niezdany

Wynik: 1/40 punktów (2,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Które z narzędzi należy zastosować do usuwania nadmiaru roztopionego lutu z miejsca lutowania?

A. A.

B. D.

C. C.

D. B.

Narzędzie oznaczone literą "C" to lutowarka z odsysaczem, znana również jako desoldering pump, która jest kluczowym elementem w procesie lutowania. Umożliwia ona skuteczne usunięcie nadmiaru roztopionego lutu z miejsca lutowania, co jest niezbędne dla uzyskania czystych i trwałych połączeń. W praktyce, lutowarka z odsysaczem działa poprzez wytworzenie podciśnienia w momencie kontaktu z lutem, co pozwala na jego natychmiastowe wciągnięcie. To narzędzie jest szczególnie przydatne w sytuacjach, gdy konieczne jest poprawienie lub usunięcie lutowanych komponentów bez uszkodzenia płytki drukowanej. Zgodnie z najlepszymi praktykami w branży elektroniki, stosowanie odsysaczy jest rekomendowane do zabezpieczenia jakości połączeń, ponieważ nadmiar lutu może prowadzić do zwarć oraz nieprawidłowego działania układów. Ponadto, użycie lutowarki z odsysaczem jest zalecane w standardach przemysłowych dotyczących lutowania, aby zapewnić wysoką jakość wykonania oraz niezawodność produktów.

Pytanie 2

Wartość natężenia oświetlenia podczas wykonywania precyzyjnych zadań powinna wynosić

A. 300 lx

B. 100 lx

C. 800 lx

D. 600 lx

Wybór natężenia oświetlenia mniejszego niż 800 lx w kontekście precyzyjnych prac wiąże się z wieloma niebezpiecznymi konsekwencjami. Natężenie 600 lx, 300 lx czy 100 lx może wydawać się wystarczające w mniej wymagających warunkach, jednak w przypadku zadań wymagających dużej dokładności, takich jak montaż komponentów elektronicznych lub prace laboratoryjne, zbyt niskie oświetlenie może prowadzić do poważnych błędów. Przykładowo, oświetlenie na poziomie 600 lx może nie dostarczyć wystarczającej widoczności, co zwiększa ryzyko popełnienia błędów, które mogą skutkować uszkodzeniem delikatnych części lub złożeniem wadliwych produktów. Natężenie 300 lx to wartość, która w praktyce jest stosowana w biurach, ale nie jest to poziom odpowiedni dla precyzyjnych prac, gdzie każdy detal ma znaczenie. Natomiast 100 lx to wartość, która mogłaby być tolerowana w pomieszczeniach magazynowych, ale nie w sytuacjach wymagających szczególnej uwagi. Z tego względu, przy podejmowaniu decyzji o poziomie oświetlenia, ważne jest, aby kierować się standardami i zaleceniami branżowymi, które jasno określają wymagania w tej dziedzinie. Nieprawidłowe oszacowanie natężenia oświetlenia może prowadzić do nieefektywności pracy oraz zwiększenia ryzyka wypadków. Z tego względu, dla zapewnienia bezpieczeństwa i jakości, zawsze należy dążyć do osiągnięcia optymalnych warunków oświetleniowych.

Pytanie 3

Jaką metodę łączenia materiałów powinno się wybrać do skrzyżowania elementów ze stali nierdzewnej i mosiądzu?

A. Zgrzewanie

B. Lutowanie miękkie

C. Lutowanie twarde

D. Sklejanie

Lutowanie miękkie, zgrzewanie oraz sklejanie to techniki, które nie są odpowiednie do łączenia stali nierdzewnej z mosiądzem, z powodów technicznych i materiałowych. Lutowanie miękkie, które wykorzystuje temperatury poniżej 450 °C, nie zapewnia wystarczającej wytrzymałości dla takich połączeń, ponieważ materiały te wymagają znacznie wyższych temperatur, aby osiągnąć odpowiednią integralność strukturalną. Zgrzewanie, z kolei, polega na połączeniu materiałów poprzez ich miejscowe stopienie przy użyciu ciepła generowanego w miejscu złącza, co może być trudne do zrealizowania w przypadku stali nierdzewnej i mosiądzu, ze względu na różnice w ich przewodnictwie cieplnym oraz topnieniu. Technika ta również nie daje możliwości wypełnienia szczelin, co jest kluczowe przy łączeniu tych dwóch materiałów. Sklejanie, chociaż może być użyteczne w niektórych zastosowaniach, nie jest odpowiednie dla połączeń wymagających dużej wytrzymałości, jak w przypadku stali nierdzewnej i mosiądzu. Kleje nie zawsze są w stanie wytrzymać warunki pracy, takie jak zmiany temperatury, wilgotność czy obciążenia mechaniczne. Dlatego dla prawidłowego łączenia stali nierdzewnej i mosiądzu należy stosować lutowanie twarde, co zapewnia nie tylko odpowiednią wytrzymałość, ale również trwałość połączenia.

Pytanie 4

Jaka powinna być wartość natężenia prądu przepływającego przez grzałkę piecyka kalibracyjnego o rezystancji R = 100 Ω, aby wydzielała się moc równa P = 10 kW?

P = I² · R

A. 1000 A

B. 1 A

C. 100 A

D. 10 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W tej odpowiedzi dobrze zastosowałeś wzór na moc wydzielaną na rezystorze, czyli P = I²R. Pamiętasz, że P jest mocą, I to natężenie prądu, a R to rezystancja? W twoim przypadku mamy moc 10 kW, a rezystancja 100 Ω. Jeśli przekształcimy wzór, to dostaniemy I = √(P/R). Podstawiając wartości, mamy I = √(10 000 W / 100 Ω) = √(100) = 10 A. No i rozumiesz, że grzałka o rezystancji 100 Ω musi mieć prąd 10 A, żeby wydzielać właśnie 10 kW. W praktyce te obliczenia są mega ważne, bo pomagają w projektowaniu i doborze elementów do układów elektrycznych. Jak nie będziemy ich przestrzegać, to może to prowadzić do uszkodzeń sprzętu, a nawet do pożarów. W inżynierii standardy bezpieczeństwa są kluczowe, żeby zapewnić jakość i niezawodność, więc warto znać te zasady.

Pytanie 5

Wprowadzenie przewodu do zacisku, delikatne wygięcia oraz wykonanie oczka na końcu przewodu z żyłą z drutu miedzianego, realizuje się cęgami

A. do cięcia czołowymi

B. spiczastymi

C. do cięcia bocznymi

D. uniwersalnymi

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Cęgi spiczaste, znane też jako cęgi z długimi końcówkami, to narzędzie, które świetnie sprawdza się przy precyzyjnym wkładaniu przewodów do zacisków i robieniu oczek na końcówkach. Ich budowa pozwala na łatwe manewrowanie w ciasnych miejscach, co naprawdę jest ważne, gdy pracujesz z małymi elementami elektronicznymi. W praktyce, dzięki użyciu cęgów spiczastych, możesz dokładnie wygiąć przewody, co zapobiegnie ich uszkodzeniu i sprawi, że połączenia będą nie tylko estetyczne, ale i funkcjonalne. W branży często podkreśla się, jak istotne jest dobieranie odpowiednich narzędzi do konkretnych zadań, a cęgi spiczaste pasują tutaj idealnie. A jeśli chodzi o robienie oczek, to też zwiększa bezpieczeństwo połączeń, bo dobrze zrobione oczka zmniejszają ryzyko przetarcia izolacji i zwarć. Pamiętaj, że przy pracy z miedzianymi przewodami warto stosować właściwe techniki, żeby nie wykrzywiać ich i zapewnić trwałość połączeń.

Pytanie 6

Który z poniższych języków programowania dla sterowników PLC jest językiem tekstowym?

A. IL (Instruction List) - lista instrukcji - lista instrukcji

B. SFC (SeΩuential Function Chart) - schemat sekwencji funkcji

C. FBD (Function Block Diagram) - schemat bloków funkcyjnych

D. ST (Structured Text) - tekst strukturalny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź IL (Instruction List) jest jak najbardziej trafna! To jeden z tych języków programowania, które są używane w programowalnych sterownikach logicznych (PLC) i co ważne, jest w formie tekstowej. Zgodnie z normą IEC 61131-3, IL to język niskiego poziomu, przypominający asembler, co pozwala na programowanie sterowników w sposób bardziej zrozumiały dla osób znających tradycyjne języki programowania. Dzięki IL można tworzyć sekwencje instrukcji w prostych linijkach kodu, co na pewno pomoże w optymalizacji czasu działania systemu. Na przykład w automatyce, gdzie każda sekunda ma znaczenie, użycie IL może zmniejszyć opóźnienia w logice sterowania. A znajomość tego języka pozwala też łatwiej współpracować z innymi systemami, które korzystają z niskopoziomowego kodu. To naprawdę przydatna umiejętność w branży.

Pytanie 7

Jakiego typu siłownik został przedstawiony na rysunku?

A. Jednostronnego działania z dwustronnym tłoczyskiem.

B. Jednostronnego działania z jednostronnym tłoczyskiem

C. Dwustronnego działania z jednostronnym tłoczyskiem.

D. Dwustronnego działania z dwustronnym tłoczyskiem.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to dwustronnego działania z jednostronnym tłoczyskiem. W siłownikach pneumatycznych charakteryzujących się dwustronnym działaniem, medium, na przykład powietrze, może być wprowadzone z obu stron tłoczyska, co umożliwia ruch tłoka w obie strony. To rozwiązanie jest szeroko stosowane w automatyzacji procesów przemysłowych, gdzie precyzyjne sterowanie ruchem jest kluczowe. Siłowniki tego typu odwzorowują działanie w wielu zastosowaniach, jak na przykład w robotyce, gdzie wymagane jest szybkie i płynne przemieszczanie elementów. Ważne jest również, aby zwracać uwagę na projektowanie systemów pneumatycznych zgodnie z normami ISO 4414, które definiują zasady bezpieczeństwa oraz optymalizacji systemów pneumatycznych. Dobre praktyki inżynieryjne obejmują również regularne przeglądy i konserwację siłowników, co przyczynia się do wydłużenia ich żywotności i efektywności operacyjnej.

Pytanie 8

Przestrzeń gazowa akumulatora hydraulicznego \( V_O \) została napełniona azotem o ciśnieniu początkowym \( p_0 \). W trakcie powolnego rozładowania przy stałej temperaturze, podczas którego zmieniły się parametry \( p_1 \) i \( V_1 \), obowiązuje zależność

A. \( p_0 \, V_1^{1.4} = p_1 \, V_O^{1.4} \)

B. \( p_0 \, V_O^{1.4} = p_1 \, V_1^{1.4} \)

C. \( p_0 \, V_O = p_1 \, V_1 \)

D. \( p_0 \, V_1 = p_1 \, V_O \)

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź D jest poprawna, ponieważ opiera się na zasadach gazów doskonałych w warunkach izotermicznych. Zgodnie z równaniem stanu gazu, iloczyn ciśnienia i objętości jest stały podczas rozprężania lub sprężania gazu w stałej temperaturze. To zjawisko możemy zaobserwować w praktycznych zastosowaniach, takich jak akumulatory hydrauliczne, gdzie kontrola ciśnienia i objętości jest kluczowa dla efektywności systemu. Zasada ta, znana jako prawo Boyle'a-Mariotte'a, ma zastosowanie w wielu dziedzinach inżynieryjnych, w tym w mechanice płynów i automatyce. W praktyce, operatorzy systemów hydraulicznych muszą monitorować ciśnienie i objętość, aby zapewnić prawidłowe działanie urządzeń i uniknąć uszkodzeń. Stosowanie tej zasady pozwala na przewidywanie zachowania się gazu w różnych warunkach, co jest niezbędne dla projektowania i eksploatacji systemów hydraulicznych oraz pneumatycznych, gdzie stabilność ciśnienia i objętości mają kluczowe znaczenie dla bezpieczeństwa i efektywności operacji.

Pytanie 9

Dioda podłączona równolegle do cewki przekaźnika pracującego w obwodzie prądu stałego

A. likwiduje drgania styków przekaźnika podczas zadziałania.

B. eliminuje napięcie samoindukcji w cewce podczas zwalniania.

C. zwiększa rezystancję styków przekaźnika.

D. zmniejsza czas reakcji styków przekaźnika.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dioda, która jest podłączona równolegle do cewki przekaźnika, jest naprawdę ważnym elementem w obwodach prądu stałego. Jej głównym zadaniem jest ochrona układu przed napięciem, które może się pojawić przy wyłączaniu przekaźnika. Kiedy przekaźnik się wyłącza, prąd przestaje płynąć, co powoduje nagły spadek natężenia. I tu wchodzi zasada Lenza - zmieniający się prąd w cewce generuje napięcie w przeciwnym kierunku, co może uszkodzić inne układy, jak tranzystory czy mikroprocesory. Dioda działa jak taki zawór, który wpuszcza prąd tylko w jedną stronę, co pozwala na rozpraszenie energii zgromadzonej w cewce. W praktyce, używa się tych diod w różnych układach, na przykład w sterowaniu silnikami, gdzie ochrona przed przepięciami jest kluczowa dla długotrwałej i niezawodnej pracy systemu. Dobrze jest pamiętać, że stosowanie diod zabezpieczających to standard w inżynierii elektrycznej, a normy jak IEC 61131 pokazują, jak ważne są bezpieczeństwo i trwałość elementów w tych projektach.

Pytanie 10

Ile napędów jest zastosowanych w manipulatorze, którego schemat przedstawiono na rysunku?

A. 5 napędów

B. 4 napędy

C. 3 napędy

D. 6 napędów

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na pięć napędów w manipulatorze jest prawidłowa, ponieważ wiele nowoczesnych manipulatorów wykorzystuje zaawansowane systemy napędowe, które pozwalają na precyzyjne sterowanie ruchem. W przypadku pięciu napędów, każdy z nich może odpowiadać za różne osie ruchu, co zapewnia większą elastyczność i dokładność podczas wykonywania zadań. Na przykład, w robotyce przemysłowej, manipulatory z pięcioma napędami są w stanie wykonać bardziej skomplikowane operacje, takie jak montaż, pakowanie czy manipulowanie delikatnymi przedmiotami. W praktyce, stosowanie pięciu napędów pozwala na uzyskanie większej liczby stopni swobody, co jest kluczowe w wielu aplikacjach. Dobre praktyki w projektowaniu manipulatorów sugerują również, że większa liczba napędów może poprawić zdolności adaptacyjne robota, umożliwiając mu lepsze dostosowanie się do zmiennych warunków pracy. Ponadto, zgodnie z normami ISO 10218 dotyczącymi bezpieczeństwa robotów przemysłowych, odpowiednia liczba napędów może wpłynąć na poprawę stabilności i bezpieczeństwa operacji, co jest kluczowe w środowisku przemysłowym.

Pytanie 11

Na którym z rysunków przedstawiono symbol graficzny warystora?

A. D.

B. B.

C. A.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny warystora, przedstawiony na rysunku D, jest zgodny z Międzynarodowym Standardem IEC 60617, który definiuje symbole dla elementów elektronicznych. Warystor to element, którego rezystancja zmienia się w zależności od przyłożonego napięcia, co czyni go istotnym komponentem w obwodach ochronnych i stabilizujących. Przykładowo, warystory są powszechnie stosowane w układach ochrony przed przepięciami, gdzie ich zadaniem jest ograniczenie napięcia do poziomu bezpiecznego dla innych komponentów. W obwodach elektronicznych, warystory są wykorzystywane do absorbcji impulsów napięciowych, co z kolei zmniejsza ryzyko uszkodzenia delikatnych układów. Warto również zwrócić uwagę, że warystory są często stosowane w połączeniu z innymi elementami, takimi jak bezpieczniki czy diody, w celu zwiększenia efektywności ochrony. Zrozumienie symboliki graficznej oraz funkcji warystora jest kluczowe dla właściwego projektowania obwodów elektronicznych z zachowaniem zasad bezpieczeństwa i efektywności działania.

Pytanie 12

Na rysunku przedstawiono pneumatyczne elementy

A. wejściowe.

B. wykonawcze.

C. sterujące.

D. wytwarzające.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Właściwa odpowiedź to "wykonawcze". Pneumatyczne elementy wykonawcze, takie jak siłowniki, pełnią kluczową rolę w systemach automatyki i przemysłu. Ich zadaniem jest przekształcanie energii sprężonego powietrza na energię mechaniczną, co umożliwia wykonanie różnych rodzajów pracy, takich jak ruch liniowy, obrotowy czy podnoszenie ciężarów. Siłowniki pneumatyczne są szeroko stosowane w wielu aplikacjach, od prostych mechanizmów w maszynach po zaawansowane systemy automatyki przemysłowej. Przy projektowaniu układów pneumatycznych istotne jest przestrzeganie norm, takich jak ISO 1219, które definiują symbole i oznaczenia dla elementów pneumatycznych. Dobrze zaprojektowany system pneumatyczny zapewnia nie tylko efektywność operacyjną, ale również bezpieczeństwo, co jest niezbędne w aplikacjach przemysłowych. Właściwe zrozumienie oraz umiejętność identyfikacji elementów wykonawczych to kluczowe umiejętności w dziedzinie automatyki, które mają wpływ na wydajność i niezawodność całego systemu.

Pytanie 13

Na rysunku przedstawiono frezowanie

A. czołowe pełne.

B. czołowe niepełne.

C. obwodowe przeciwbieżne.

D. obwodowe współbieżne.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Frezowanie obwodowe przeciwbieżne to technika, w której kierunek obrotu narzędzia jest przeciwny do kierunku posuwu materiału. Taki sposób obróbki powoduje, że narzędzie najpierw wchodzi w kontakt z najtwardszą częścią obrabianego materiału, co znacząco zmniejsza ryzyko uszkodzenia narzędzia oraz zapewnia lepszą jakość finalnego produktu. W praktyce, zastosowanie tej metody jest powszechne w obróbce detali o złożonym kształcie, gdzie precyzja i estetyka wykończenia powierzchni są kluczowe. W przypadku frezowania obwodowego przeciwbieżnego, takie parametry jak prędkość obrotowa oraz posuw narzędzia muszą być starannie dobrane zgodnie z normami branżowymi, aby uzyskać optymalne wyniki. Warto również zwrócić uwagę, że ta technika minimalizuje wibracje i hałas, co jest korzystne dla operatorów maszyn oraz wpływa na trwałość narzędzi. W kontekście standardów, warto odnosić się do norm ISO dotyczących obróbki skrawaniem, które podkreślają znaczenie odpowiedniego doboru parametrów obróbczych dla osiągnięcia wysokiej jakości wyrobów.

Pytanie 14

W normalnych warunkach działania wyłącznika różnicowoprądowego wektorowa suma natężeń prądów sinusoidalnych przepływających w przewodach fazowych oraz neutralnym wynosi

A. 3 A

B. 1 A

C. 2 A

D. 0 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W przypadku wyłącznika różnicowoprądowego, jego podstawowym zadaniem jest monitorowanie różnicy natężeń prądu między przewodami fazowymi a przewodem neutralnym. W warunkach normalnej pracy, gdy urządzenie działa prawidłowo, suma wektorowa natężeń prądów płynących przez przewody powinna wynosić 0 A. Oznacza to, że prąd wpływający do obwodu przez przewód fazowy jest równy prądowi wypływającemu przez przewód neutralny. Przykładowo, jeśli w obwodzie mamy trzy przewody fazowe, każdy z określonym natężeniem prądu, to ich suma wektorowa, uwzględniająca odpowiednie fazy, powinna wskazywać na zerowe natężenie w przewodzie neutralnym. Zgodnie z normą PN-IEC 61008, wyłączniki różnicowoprądowe są projektowane w taki sposób, aby skutecznie wykrywać różnice prądów oraz zapewniać bezpieczeństwo użytkowników poprzez automatyczne odłączenie obwodu w przypadku wykrycia upływu prądu. Taka funkcjonalność jest kluczowa w instalacjach elektrycznych, gdzie bezpieczeństwo i ochrona przed porażeniem prądem są priorytetami.

Pytanie 15

Radarowy czujnik wykorzystujący efekt Dopplera pozwala na określenie wartości

A. nadciśnienia

B. prędkości

C. temperatury

D. podciśnienia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sensor radarowy działający na zasadzie efektu Dopplera jest wykorzystywany przede wszystkim do pomiaru prędkości obiektów. Efekt Dopplera polega na zmianie częstotliwości fali elektromagnetycznej w zależności od ruchu źródła fali oraz obserwatora. W kontekście radaru, gdy obiekt porusza się w kierunku sensora, fale radarowe są przesuwane ku wyższej częstotliwości, a gdy się oddala, dochodzi do obniżenia częstotliwości. Ta zmiana częstotliwości jest bezpośrednio związana z prędkością obiektu. Przykładem zastosowania tej technologii jest pomiar prędkości pojazdów w systemach monitorowania ruchu drogowego oraz w radarach meteorologicznych do analizy prędkości wiatru. W praktyce, radary oparte na efekcie Dopplera są standardem w wielu dziedzinach, takich jak lotnictwo, motoryzacja czy meteorologia, co czyni je nieocenionym narzędziem w nowoczesnej technologii pomiarowej.

Pytanie 16

Który przyrząd pomiarowy przedstawiony został na rysunku?

A. Średnicówka mikrometryczna.

B. Suwmiarka cyfrowa.

C. Mikrometr zewnętrzny.

D. Głębokościomierz mikrometryczny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Średnicówka mikrometryczna to naprawdę super przyrząd do pomiarów, zwłaszcza jeśli chodzi o średnice wewnętrzne otworów i zewnętrzne elementy cylindryczne. Jak spojrzysz na zdjęcie tego narzędzia, to od razu widać, że ma charakterystyczną budowę, a ten ruchomy trzpień umożliwia pomiar w zakresie 40-50 mm. W przemyśle i inżynierii jest to bardzo ważne - precyzyjne pomiary są kluczowe dla jakości i dokładności produkcji. Praktycznie rzecz biorąc, średnicówki mikrometryczne są często używane w obróbce metali oraz do kontrolowania jakości, bo tam tolerancje wymiarowe są naprawdę małe. Pamiętaj, żeby odpowiednio kalibrować ten przyrząd i właściwie go używać, bo błędy pomiarowe mogą się zdarzyć, np. przez złe trzymanie czy ustawienie. Standardy jakości, takie jak ISO 9001, naprawdę podkreślają znaczenie tych praktyk, więc znajomość średnicówek mikrometrycznych to coś, co każdy profesjonalista zajmujący się kontrolą wymiarową powinien ogarniać.

Pytanie 17

Maksymalne natężenie przepływu dla pompy hydraulicznej, której dane katalogowe zamieszczono w ramce wynosi

Dane techniczne pompy hydraulicznej
Objętość geometryczna:	60 cm³
Maksymalne natężenie przepływu Q:	120 dm³/min
Natężenie przepływu przy 1000 obr./min:	80 dm³/min
Maksymalna prędkość obrotowa:	5000 obr./min
Maksymalne ciśnienie ciągłe:	600 bar
Zakres temperatury pracy:	-5 ÷ 60°C
Lepkość oleju hydraulicznego:	10 ÷ 400 cSt

A. 120 dm3/min

B. 200 dm3/min

C. 40 dm3/min

D. 80 dm3/min

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Maksymalne natężenie przepływu dla pompy hydraulicznej, wynoszące 120 dm3/min, zostało jasno określone w danych katalogowych. Ta informacja jest kluczowa dla projektowania systemów hydraulicznych, ponieważ natężenie przepływu wpływa na wydajność i efektywność całego układu. Poprawne dobranie pompy do aplikacji pozwala na optymalizację pracy maszyn, co jest zgodne z zasadami inżynierii hydraulicznej, które zalecają stosowanie urządzeń o parametrach dostosowanych do specyfiki zastosowania. Na przykład, w aplikacjach przemysłowych, gdzie wymagane są duże natężenia przepływu, dobór pompy o takim właśnie maksymalnym natężeniu pozwala na zminimalizowanie strat energii i zwiększenie efektywności procesów. Warto również pamiętać, że zgodność z danymi katalogowymi jest niezbędna do utrzymania systemów w odpowiednim stanie technicznym oraz do zapobiegania ewentualnym awariom, co potwierdzają standardy ISO 9001 dotyczące zarządzania jakością w inżynierii.

Pytanie 18

Na rysunku przedstawiono budowę oraz zasadę działania zaworu

A. dławiąco-zwrotnego.

B. podwójnego sygnału.

C. przełączającego obieg.

D. szybkiego spustu.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zawór szybkiego spustu to mega ważny element w systemach pneumatycznych. Jego głównym zadaniem jest szybkie i skuteczne odprowadzanie sprężonego powietrza. Na rysunku widzimy, że w pozycji a) zawór jest zamknięty i nie pozwala na przepływ powietrza, a w pozycji b) się otwiera, co pozwala na błyskawiczne uwolnienie ciśnienia. Takie zawory są super ważne, zwłaszcza w sytuacjach, gdzie trzeba działać szybko - na przykład w hamulcach samochodów czy w procesach produkcyjnych. Dzięki nim można efektywniej operować i zapewnić większe bezpieczeństwo, bo można w kontrolowany sposób spuszczać powietrze, co zmniejsza ryzyko uszkodzeń. Warto też pamiętać, że te zawory powinny spełniać różne normy branżowe, jak np. ISO 4414, które mówią o zasadach bezpieczeństwa i wydajności w systemach pneumatycznych.

Pytanie 19

Jakie jest przesunięcie fazowe sygnału wyjściowego w odniesieniu do sygnału wejściowego sinusoidalnego w regulatorze typu PD?

A. 45°

B. 0°

C. -90°

D. 90°

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 90° jest prawidłowa w kontekście regulatorów typu PD (proporcjonalno-derywacyjne). W takim regulatorze sygnał wyjściowy jest opóźniony w stosunku do sygnału wejściowego o 90°. Oznacza to, że reakcja na zmiany sygnału wejściowego jest natychmiastowa, jednakże nie uwzględnia wartości sygnału, co prowadzi do przesunięcia fazowego. Praktycznie, w zastosowaniach inżynieryjnych, takich jak automatyka przemysłowa, regulator PD jest często stosowany do zwiększenia dynamiki systemu. Na przykład, w systemach kontroli temperatury, zastosowanie regulatora PD może poprawić odpowiedź systemu na zmiany obciążenia, umożliwiając szybsze osiągnięcie zadanej temperatury. Warto również zauważyć, że w praktyce dobór odpowiednich parametrów regulatora PD, tj. wzmocnienia proporcjonalnego i współczynnika pochodnej, ma kluczowe znaczenie dla zachowania stabilności i jakości regulacji. Właściwe zaprojektowanie systemu z wykorzystaniem regulatora PD zwiększa jego wydajność, co jest zgodne z najlepszymi praktykami w dziedzinie automatyki.

Pytanie 20

Potrojenie natężenia prądu przepływającego przez rezystor o niezmiennej rezystancji spowoduje, że ilość ciepła wydzielającego się w nim wzrośnie

A. trzykrotnie

B. sześciokrotnie

C. dziewięciokrotnie

D. dwukrotnie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "dziewięciokrotnie" jest poprawna, ponieważ zgodnie z prawem Joule'a, moc wydzielająca się w rezystorze jest proporcjonalna do kwadratu natężenia prądu płynącego przez ten rezystor. Prawo to można zapisać jako P = I²R, gdzie P to moc, I to natężenie prądu, a R to rezystancja. Jeśli natężenie prądu wzrasta trzykrotnie (I -> 3I), moc wydzielająca się w rezystorze staje się P' = (3I)²R = 9I²R, co oznacza, że moc wzrasta dziewięciokrotnie. W praktyce, takie zjawisko ma kluczowe znaczenie w projektowaniu obwodów elektrycznych i systemów grzewczych, gdzie kontrola wydzielanego ciepła jest istotna dla bezpieczeństwa i efektywności energetycznej. Zrozumienie tej zależności pozwala inżynierom na odpowiednie dobieranie wartości rezystancji oraz zabezpieczeń, aby uniknąć przegrzewania się elementów w obwodach elektronicznych, co może prowadzić do awarii lub uszkodzeń sprzętu. W branży elektronicznej i elektrycznej, przestrzeganie tych zasad jest niezbędne dla zapewnienia niezawodności i trwałości urządzeń.

Pytanie 21

Pracownik obsługujący urządzenia pneumatyczne generujące wibracje powinien mieć na sobie

A. fartuch ochronny

B. kask ochronny

C. okulary ochronne

D. buty na gumowej podeszwie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Buty na gumowej podeszwie stanowią kluczowy element ochrony w środowisku pracy z urządzeniami pneumatycznymi, które mogą generować drgania. Te drgania mogą przenikać przez podłogę, co w dłuższym czasie może prowadzić do uszkodzenia stóp oraz stawów pracownika. Obuwie o gumowej podeszwie zapewnia lepszą przyczepność i amortyzację, co jest istotne w pracy z maszynami wytwarzającymi drgania. Przykładem zastosowania takiego obuwia może być praca w magazynach, gdzie używa się wózków widłowych – gumowe podeszwy pomagają w stabilności oraz redukują ryzyko poślizgnięcia. Zgodnie z normą PN-EN ISO 20345, obuwie robocze powinno być dostosowane do specyficznych warunków pracy, a wybór odpowiedniego obuwia może znacząco wpłynąć na bezpieczeństwo oraz komfort pracy. Dlatego istotne jest, aby pracownicy byli świadomi znaczenia odpowiedniego obuwia.

Pytanie 22

Którą funkcję logiczną realizują przedstawione na rysunku zawory?

A. OR

B. NOR

C. NAND

D. AND

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na funkcję AND jest poprawna, ponieważ w przedstawionym układzie zaworów pneumatycznych ich szeregowe połączenie oznacza, że tylko w przypadku otwarcia obu zaworów możliwy jest przepływ powietrza. Taki mechanizm odpowiada logice AND, która w kontekście cyfrowym daje sygnał na wyjściu tylko wtedy, gdy wszystkie jej wejścia mają wartość logiczną 1. W praktyce, zawory tego typu są szeroko stosowane w automatyce przemysłowej, na przykład w systemach, gdzie bezpieczeństwo operacji wymaga, aby wszystkie warunki były spełnione przed uruchomieniem maszyny. Warto również wspomnieć, że zgodnie z normami ISO i IEC, projektowanie układów pneumatycznych z użyciem funkcji AND przyczynia się do zwiększenia niezawodności i bezpieczeństwa systemów. Użycie takich zaworów w aplikacjach, gdzie wymagane jest jednoczesne działanie kilku elementów, jest najlepszą praktyką, która minimalizuje ryzyko awarii.

Pytanie 23

Którym wtykiem powinien być zakończony kabel komunikacyjny do sterownika przedstawionego na rysunku?

A. DB-25

B. RJ-45

C. DE-9

D. PS-2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź RJ-45 jest poprawna, ponieważ złącze to jest standardem stosowanym w komunikacji sieciowej, w tym w połączeniach Ethernet. W analizowanym zdjęciu sterownika widać port, który wizualnie przypomina złącze RJ-45, co wskazuje na jego przeznaczenie do komunikacji w sieci komputerowej. Złącze to obsługuje 8-pinowe połączenia, co pozwala na przesyłanie danych z odpowiednią szybkością i stabilnością. W kontekście przemysłowym, RJ-45 jest powszechnie wykorzystywane w różnych zastosowaniach, takich jak automatyzacja procesów, monitoring czy integracja z systemami SCADA. Używanie RJ-45 w sterownikach przemysłowych jest zgodne z normami, co zapewnia interoperacyjność sprzętu i oprogramowania, a także ułatwia serwisowanie i modernizację systemów. Dodatkowo, złącze RJ-45 jest znane z łatwości montażu oraz dostępności, co czyni je preferowanym wyborem w wielu aplikacjach. Zrozumienie zastosowania złącza RJ-45 jest kluczowe dla efektywnego projektowania i wdrażania systemów komunikacyjnych.

Pytanie 24

Uzwojenia silnika powinny być połączone w gwiazdę. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami?

A. D.

B. A.

C. B.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rysunek D przedstawia poprawne połączenie uzwojeń silnika w konfiguracji gwiazdy, co jest kluczowym aspektem dla zapewnienia optymalnej pracy silnika elektrycznego. W połączeniu w gwiazdę, trzy uzwojenia silnika są ze sobą połączone w jednym punkcie, co skutkuje zredukowaniem napięcia fazowego na każdym z uzwojeń. To podejście jest szeroko stosowane w silnikach asynchronicznych, gdzie obniżenie napięcia fazowego pozwala na łagodniejsze uruchomienie silnika oraz zmniejsza ryzyko przeciążenia w momencie rozruchu. W praktyce, połączenie w gwiazdę jest stosowane w aplikacjach, które wymagają dużych momentów obrotowych przy niskich prędkościach. Dodatkowo, zgodnie z normą IEC 60034, połączenie w gwiazdę pozwala na równomierne rozłożenie obciążeń w silniku, co przekłada się na ich dłuższą żywotność oraz mniejsze straty energetyczne. Z tego powodu, właściwe rozpoznanie i zastosowanie połączenia w gwiazdę ma fundamentalne znaczenie dla efektywności operacyjnej silników elektrycznych.

Pytanie 25

Na ilustracji przedstawiono

A. fotorezystor.

B. tranzystor unipolarny.

C. transoptor szczelinowy.

D. mostek prostowniczy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Transoptor szczelinowy to element elektroniczny, który jest kluczowy w wielu zastosowaniach automatyki oraz systemów sterowania. Jego konstrukcja, która obejmuje szczelinę pomiędzy dwoma komponentami, umożliwia optyczne przekazywanie sygnału, co jest nieocenione w aplikacjach, gdzie izolacja galwaniczna jest wymagana. Na zdjęciu widoczny transoptor pozwala na detekcję obecności obiektów, co jest istotne w systemach pomiarowych i automatyzacji. Zastosowanie transoptorów szczelinowych obejmuje m.in. systemy bezpieczeństwa, gdzie mogą one wykrywać przeszkody w ruchu, oraz w interfejsach pomiędzy różnymi poziomami napięcia, co zapobiega uszkodzeniom komponentów elektronicznych. Stosowanie transoptorów szczelinowych jest zgodne z normami branżowymi, które zalecają stosowanie tego typu elementów w przypadku komunikacji między układami o różnych potencjałach elektrycznych, co minimalizuje ryzyko uszkodzeń spowodowanych przepięciami. Oprócz tego, ich zastosowanie w optoelektronice jest szerokie, co czyni je wszechstronnymi i efektywnymi komponentami w nowoczesnych systemach elektronicznych.

Pytanie 26

W maszynach wirujących można zdiagnozować nieosiowe położenie wałów, niewyważenie mas wirujących lub ugięcie wałów

A. analizatorem drgań

B. rejestratorem prądu

C. testerem izolacji

D. tachometrem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Analizator drgań jest kluczowym narzędziem w diagnostyce maszyn wirujących, ponieważ umożliwia szczegółową analizę drgań generowanych przez maszyny, co pozwala na wykrycie nieprawidłowości związanych z ich ustawieniem, wyważeniem czy ugięciem wałów. Pomiar drgań jest istotnym elementem monitorowania stanu technicznego maszyn, zgodnie z normami ISO 10816 dotyczącymi oceny stanu maszyn na podstawie pomiarów drgań. Analizator drgań może wykryć różne rodzaje nieprawidłowości, takie jak niewyważenie, które prowadzi do nadmiernych drgań i może skutkować uszkodzeniami łożysk czy innych komponentów. Przykładowo, w przypadku silników elektrycznych, analiza drgań może pomóc w ocenie ich wyważenia oraz identyfikacji problemów z łożyskami, co pozwala na wczesne podjęcie działań serwisowych. W praktyce, regularne monitorowanie drgań może znacznie wydłużyć żywotność maszyn, a także zredukować koszty związane z nieplanowanymi przestojami i naprawami.

Pytanie 27

Na płytce drukowanej w miejscach oznaczonych cyframi 1, 2, 3 należy zamontować

A. 1 - diodę prostowniczą, 2 - rezystor, 3 - kondensator elektrolityczny.

B. 1 - kondensator elektrolityczny, 2 - rezystor, 3 - diodę prostowniczą.

C. 1 - diodę prostowniczą, 2 - kondensator elektrolityczny, 3 - rezystor.

D. 1 - kondensator elektrolityczny, 2 - diodę prostowniczą, 3 - rezystor.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Twoja odpowiedź jest prawidłowa. Miejsce oznaczone cyfrą 1 jest przeznaczone na diodę prostowniczą, co można zidentyfikować po charakterystycznym symbolu diody, który często przedstawia trójkąt i linię. Dioda prostownicza jest kluczowym elementem w obwodach elektronicznych, gdzie pełni funkcję prostowania prądu, co jest istotne w zasilaczach i układach rectifier. Miejsce oznaczone cyfrą 2 jest przeznaczone na kondensator elektrolityczny. Kondensatory te są używane głównie do filtracji w zasilaczach oraz do stabilizacji napięcia, co jest niezbędne dla prawidłowego działania układów elektronicznych. Ostatnie miejsce, oznaczone cyfrą 3, jest przeznaczone na rezystor. Rezystory są powszechnie stosowane do ograniczenia przepływu prądu w obwodach oraz do regulacji napięcia. Zrozumienie funkcji tych komponentów jest kluczowe w projektowaniu i analizie obwodów elektronicznych, a ich prawidłowy montaż na płytce drukowanej zgodnie z oznaczeniami jest niezbędny dla stabilności i bezpieczeństwa całego układu.

Pytanie 28

Na podstawie zamieszczonych danych technicznych wybierz model zasilacza do układu elektropneumatycznego, w którym cewki elektrozaworów przystosowane są do zasilania napięciem stałym o wartości 24 V.

Dane techniczne

Model		MDR-40-5	MDR-40-12	MDR-40-24	MDR-40-48
Wyjście	Napięcie wyjściowe DC	5V	12V	24V	48V
	Prąd znamionowy	6A	3,33A	1,7A	0,83A
	Zakres prądu	0-6A	0~3,33A	0-1,7A	0-0,83A
	Moc znamionowa	30W	40W	40W	40W
	Tętnienia i szumy (max.)²⁾	80mVp-p	120mVp-p	150mVp-p	200mVp-p
	Regulacja napięcia	5-6V	12-15V	24-30V	48-56V
	Tolerancja napięcia³⁾	±2,0%	±1,0%	±1,0%	±1,0%
	Tolerancja napięcia przy zmianach zasilania	±1,0%	±1,0%	±1,0%	±1,0%
	Tolerancja napięcia przy zmianach obciążenia	±5,0%	±3,0%	±3,0%	±2,0%
	Czas ustalania, narastania	500ms, 30ms/230VAC	500ms, 30ms/115VAC przy znamionowym obciążeniu
	Czas podtrzymania	50ms/230VAC	20ms/115VAC przy znamionowym obciążeniu
Wejście	Zakres napięcia	85-264VAC		120-370VDC
	Zakres częstotliwości	47-63 Hz
	Sprawność (typ.)	78%	86%	88%	88%

A. MDR-40-24

B. MDR-40-12

C. MDR-40-48

D. MDR-40-5

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Model zasilacza MDR-40-24 jest właściwy dla układu elektropneumatycznego z cewkami elektrozaworów zaprojektowanymi do zasilania napięciem stałym 24 V. W kontekście aplikacji przemysłowych, takie zasilacze są kluczowe, ponieważ zapewniają stabilne i niezawodne napięcie, co jest niezbędne do prawidłowego działania elektrozaworów. Użycie odpowiedniego zasilacza wpływa bezpośrednio na wydajność systemu pneumatycznego, a także na jego bezpieczeństwo, zapobiegając uszkodzeniom komponentów z powodu niewłaściwego napięcia. Przykładowo, w systemach automatyki przemysłowej, wybór zasilacza zgodnego z wymaganiami napięciowymi cewki elektrozaworów gwarantuje, że siłowniki będą mogły działać w odpowiednich parametrach. Stosując zasilacz MDR-40-24, spełniamy normy wydajności i niezawodności, co jest zgodne z najlepszymi praktykami w dziedzinie automatyki oraz elektropneumatyki.

Pytanie 29

Podczas instalacji systemu z kontrolerem PLC, przewody magistrali Profibus powinny

A. być kładzione w bezpośrednim sąsiedztwie kabli energetycznych

B. być wciągane do osłon jako pierwsze

C. być układane jak najdalej od przewodów silnoprądowych

D. być wciągane do osłon jako ostatnie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Układanie przewodów magistrali Profibus jak najdalej od przewodów silnoprądowych jest kluczowe dla zapewnienia niezawodności i integralności sygnału w systemach automatyki przemysłowej. Przewody silnoprądowe emitują pole elektromagnetyczne, które może zakłócać transmisję danych w kablach magistrali, prowadząc do błędów komunikacyjnych i spadku wydajności systemu. Dobre praktyki montażowe, zgodne z normami, takimi jak IEC 61158, zalecają trzymanie przynajmniej 30 centymetrów odstępu pomiędzy przewodami sygnałowymi a przewodami zasilającymi. Ponadto, umieszczając przewody w odpowiednich osłonach, można zminimalizować ryzyko uszkodzeń mechanicznych oraz wpływu czynników zewnętrznych, co ma istotne znaczenie w trudnych warunkach przemysłowych. Przykładowo, w zakładach produkcyjnych, w których występuje intensywna obecność maszyn elektrycznych, przestrzeganie tych zasad zapewnia stabilność działania systemu sterowania oraz minimalizuje ryzyko awarii, co przekłada się na zwiększenie efektywności produkcji.

Pytanie 30

Na którym rysunku przedstawiono mocowanie kołnierzowe siłowników pneumatycznych?

A. B.

B. C.

C. A.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to "B". Rysunek B przedstawia siłownik pneumatyczny z kołnierzem montażowym, który jest kluczowym elementem w instalacjach pneumatycznych. Kołnierz montażowy umożliwia stabilne połączenie siłownika z innymi komponentami maszyny, zapewniając odpowiednie ułożenie i minimalizując drgania podczas pracy. W praktyce zastosowanie kołnierza jest szczególnie istotne w kontekście urządzeń, które wymagają precyzyjnego pozycjonowania, takich jak roboty przemysłowe czy automatyczne linie produkcyjne. Warto zwrócić uwagę na standardy montażowe, takie jak ISO 6431, które określają wymiary i tolerancje kołnierzy. Dobrze zaprojektowane mocowanie kołnierzowe nie tylko zwiększa bezpieczeństwo, ale także ułatwia konserwację siłowników poprzez szybki dostęp do ich elementów. Dodatkowo, prawidłowe mocowanie wpływa na żywotność siłownika, zmniejszając ryzyko uszkodzeń związanych z niewłaściwym zamocowaniem.

Pytanie 31

Przyrząd pomiarowy przedstawiony na rysunku służy w urządzeniu mechatronicznym do pomiaru

A. tylko podciśnienia.

B. tylko nadciśnienia.

C. bezwzględnej wartości ciśnienia.

D. podciśnienia i nadciśnienia.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przyrząd pomiarowy przedstawiony na rysunku to manometr, który jest kluczowym narzędziem w pomiarach ciśnienia w różnych systemach mechatronicznych. Manometry są w stanie mierzyć zarówno podciśnienie, które odnosi się do ciśnienia poniżej ciśnienia atmosferycznego, jak i nadciśnienie, które jest wartością ciśnienia powyżej atmosferycznego. Skala manometru, obejmująca zakres od -1 do 5 barów, pozwala na dokładne pomiary w szerokim zakresie zastosowań, co czyni go wszechstronnym narzędziem w inżynierii. Niezwykle istotne jest, aby inżynierowie i technicy rozumieli, jak interpretować te wartości, szczególnie w kontekście projektowania systemów, które wymagają precyzyjnego zarządzania ciśnieniem, aby zapewnić ich bezpieczeństwo i efektywność. W praktyce, manometry są często wykorzystywane w instalacjach hydraulicznych, pneumatycznych oraz w systemach HVAC. Zgodnie ze standardami branżowymi, regularne kalibracje manometrów są niezbędne dla zapewnienia ich dokładności, co jest kluczowe dla utrzymania wysokich standardów jakości w procesach produkcyjnych.

Pytanie 32

Który przyrząd pozwoli przed podłączeniem silnika trójfazowego do napięcia zasilającego na określenie kierunku obrotów wirnika?

A. C.

B. B.

C. A.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Falownik, będący przyrządem widocznym na zdjęciu A, jest kluczowym elementem w systemach automatyki, szczególnie w kontekście zarządzania silnikami trójfazowymi. Jego główną funkcją jest regulacja zarówno prędkości, jak i kierunku obrotów silnika poprzez zmianę częstotliwości zasilania. Dzięki zastosowaniu falownika, operator ma możliwość przed podłączeniem silnika do zasilania określić kierunek obrotów wirnika, co jest istotne w kontekście bezpieczeństwa oraz efektywności pracy maszyn. W praktyce, falowniki są powszechnie wykorzystywane w różnorodnych aplikacjach, od prostych systemów napędowych po skomplikowane linie produkcyjne. Zgodnie z normami IEC 61800, falowniki powinny być wykorzystywane z uwzględnieniem odpowiednich parametrów technicznych, co zapewnia ich niezawodność i długotrwałe działanie. W związku z tym, zrozumienie roli falowników oraz umiejętność ich stosowania w praktyce jest niezwykle ważne dla każdego specjalisty zajmującego się automatyką i mechatroniką.

Pytanie 33

Z czego wykonuje się rdzeń wirnika silnika indukcyjnego?

A. z pakietu blach elektrotechnicznych wzajemnie izolowanych od siebie

B. z litego materiału magnetycznego izotropowego

C. z pakietu blach elektrotechnicznych nie izolowanych od siebie

D. z litego materiału magnetycznego anizotropowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rdzeń wirnika silnika indukcyjnego wykonany jest z pakietu blach elektrotechnicznych wzajemnie izolowanych od siebie, co jest powszechną praktyką w projektowaniu maszyn elektrycznych. Taki zabieg ma na celu minimalizację strat energetycznych, które występują w wyniku prądów wirowych. Wysokiej jakości blachy elektrotechniczne, produkowane zgodnie z normami, takimi jak EN 10106, charakteryzują się niską stratnością magnetyczną oraz wysoką przewodnością magnetyczną. Dzięki ich zastosowaniu, rdzeń wirnika jest bardziej efektywny w generowaniu pola magnetycznego, co przekłada się na lepsze parametry pracy silnika, mniejsze straty ciepła oraz wyższą efektywność energetyczną. Przykładem zastosowania tej technologii są silniki asynchroniczne, które są powszechnie wykorzystywane w przemyśle, automatyce oraz napędach elektrycznych. Prawidłowe wykonanie rdzenia wirnika z blach elektrotechnicznych ma kluczowe znaczenie dla żywotności i niezawodności silnika.

Pytanie 34

Na rysunku przedstawiono sprzęgło

A. jednokierunkowe.

B. elastyczne kłowe.

C. elastyczne palcowe.

D. pierścieniowe.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprzęgło elastyczne kłowe, które zauważyłeś na zdjęciu, jest znane z tego, że potrafi radzić sobie z drobnymi odchyleniami w osi i kącie pomiędzy dwoma wałami. Czerwone elementy kłowe to kluczowa część tego sprzęgła, a ich elastyczność pozwala na tłumienie wibracji i zmniejsza ryzyko uszkodzeń. Wiesz, w przemyśle często korzysta się z takich sprzęgieł w silnikach elektrycznych lub przekładniach, gdzie są obecne jakieś ekscentryczne ruchy. Co ciekawe, ich konstrukcja sprawia, że są bardziej odporne na obciążenia dynamiczne, co spełnia normy ISO dotyczące sprzęgieł mechanicznych. No i warto dodać, że używanie tych sprzęgieł może poprawić efektywność energetyczną systemów, bo zmniejsza straty wynikające z wibracji. Dobrze jest zrozumieć, jak działa sprzęgło elastyczne kłowe, zwłaszcza dla inżynierów, którzy projektują systemy mechaniczne, bo to pozwala na lepszą wydajność i trwałość urządzeń.

Pytanie 35

Jaką metodę łączenia metali należy wybrać, gdy maksymalna temperatura w trakcie łączenia nie może przekroczyć 450^OC?

A. Lutowanie miękkie

B. Spawanie gazowe

C. Spawanie elektryczne

D. Lutowanie twarde

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Lutowanie miękkie jest techniką, która polega na łączeniu materiałów metalowych za pomocą stopów lutowniczych, których temperatura topnienia nie przekracza 450°C. Dzięki temu proces lutowania miękkiego jest idealnym rozwiązaniem w sytuacjach, gdzie ważne jest, aby nie narażać łączonych materiałów na wysokie temperatury, które mogłyby prowadzić do ich deformacji, osłabienia struktury lub innych niepożądanych efektów. Lutowanie miękkie znajduje zastosowanie w elektronice, gdzie łączenie elementów na płytkach drukowanych wymaga precyzyjnego podejścia i ochrony delikatnych komponentów przed ciepłem. Warto również zaznaczyć, że ta metoda jest szeroko stosowana w produkcji biżuterii, gdzie pożądana jest estetyka oraz trwałość połączeń bez ryzyka zagrożenia dla materiałów bazowych. Stosowanie lutowania miękkiego jest zgodne z normami branżowymi, takimi jak ISO 9453, które regulują wymagania dotyczące lutów i procesów lutowania, zapewniając wysoką jakość i bezpieczeństwo połączeń.

Pytanie 36

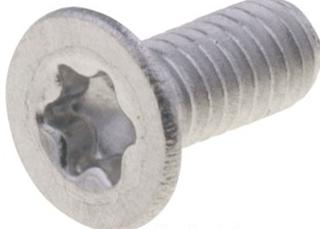

Który klucz umożliwia odkręcanie i przykręcanie śruby przedstawionej na rysunku?

A. Robertson.

B. Tora.

C. Philips.

D. Imbusowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór klucza Tora jako odpowiedzi na to pytanie jest poprawny, ponieważ klucz ten jest zaprojektowany specjalnie do śrub, które mają charakterystyczny sześciokątny kształt z dodatkowym elementem w postaci otworów na końcu. Klucze Tora, znane również jako Torx, są powszechnie stosowane w przemyśle motoryzacyjnym, elektronice oraz w budownictwie, gdzie zapewniają lepszą przyczepność i minimalizują ryzyko ślizgania się narzędzia z gniazda śruby. Dzięki swojej konstrukcji, klucze Tora umożliwiają przykręcanie i odkręcanie śrub z większym momentem obrotowym w porównaniu do tradycyjnych śrub Philips czy imbusowych. W praktyce, wielu producentów sprzętu elektronicznego i meblowego decyduje się na użycie śrub Torx, aby zapobiec samodzielnemu odkręcaniu się elementów podczas transportu, co jest zgodne z dobrymi praktykami w zakresie bezpieczeństwa użytkowania. Ponadto, klucze Tora są często używane w sytuacjach, gdzie wymagane jest mocne i trwałe połączenie, co czyni je preferowanym narzędziem w wielu branżach. Zrozumienie zastosowania kluczy Torx jest kluczowe dla efektywnego i bezpiecznego wykonywania prac związanych z montażem i konserwacją różnorodnych urządzeń.

Pytanie 37

Co należy zrobić w pierwszej kolejności, gdy poszkodowany w wypadku jest nieprzytomny i nie wykazuje oznak oddychania?

A. przeprowadzić reanimację poszkodowanego i wezwać pomoc

B. wezwać pomoc i zapewnić drożność dróg oddechowych poszkodowanego

C. pozostawić poszkodowanego w aktualnej pozycji i zatelefonować po pomoc

D. wezwać pomoc i przeprowadzić sztuczne oddychanie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dobrze, że wybrałeś odpowiedź, która mówi o wezwaniu pomocy i udrożnieniu dróg oddechowych. Wiesz, że w sytuacji, gdy ktoś jest nieprzytomny i nie oddycha, to właśnie drożność dróg oddechowych jest kluczowa? Zgodnie z wytycznymi ERC, najpierw powinniśmy upewnić się, że drogi oddechowe są drożne, co można zrobić na przykład metodą 'tilt-chin' albo 'jaw-thrust'. Jak już upewnimy się, że wszystko jest ok, wtedy dzwonimy po pomoc i kontynuujemy resuscytację. Przykład? Wyobraź sobie wypadek samochodowy – pierwsze co, to musimy zadbać, by poszkodowany mógł oddychać, inaczej może dojść do niedotlenienia mózgu. I pamiętaj, według aktualnych wytycznych, nie należy robić sztucznego oddychania, zanim nie udrożnimy dróg, bo inaczej powietrze nie dotrze do płuc i tylko pogorszy sytuację.

Pytanie 38

Jakie urządzenie jest używane do pomiaru temperatury płynów?

A. urządzenie do regulacji temperatury z cyfrowym wyświetlaczem

B. czujnik termiczny

C. termostat

D. termoelement

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Termoelement to naprawdę fajne urządzenie do pomiaru temperatury. Działa na zasadzie efektu Seebecka, co oznacza, że generuje napięcie, gdy są różnice temperatur między dwoma różnymi przewodnikami. Jest super dokładny i szybko reaguje na zmiany temperatury, co czyni go idealnym w różnych branżach, takich jak chemia czy przemysł spożywczy. Można go też spotkać w laboratoriach badawczych. Na przykład, w przemyśle monitoruje się dzięki niemu temperaturę, co jest kluczowe, żeby produkt był dobrej jakości. Co ciekawe, w zależności od użytych materiałów, termoelementy mogą działać w różnych zakresach temperatur, a ich właściwości spełniają międzynarodowe standardy, jak na przykład IEC 60584. Dzięki tym cechom są bardzo popularne w systemach automatyki oraz kontroli procesów.

Pytanie 39

Siłownik, zasilany sprężonym powietrzem o ciśnieniu roboczym 8 barów, działa z prędkością 50 cykli na minutę i zużywa 1,4 litra powietrza w trakcie jednego cyklu. Jakie parametry powinna mieć sprężarka tłokowa do zasilania siłownika?

A. wydajność 3,6 m3/h, ciśnienie maksymalne 0,7 MPa

B. wydajność 3,6 m3/h, ciśnienie maksymalne 1,0 MPa

C. wydajność 5,3 m3/h, ciśnienie maksymalne 0,7 MPa

D. wydajność 5,3 m3/h, ciśnienie maksymalne 1,0 MPa

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, która podaje wydajność 5,3 m3/h i maksymalne ciśnienie 1,0 MPa, jest jak najbardziej trafna. To spełnia wymagania dla siłownika, który działa na sprężone powietrze. Siłownik zasuwa 50 cykli na minutę, a każdy cykl to 1,4 litra powietrza. Jak to policzymy, to wychodzi, że potrzebuje 70 litrów powietrza na minutę (czyli 50 cykli na minutę razy 1,4 l na cykl). Jak to przerobimy na metry sześcienne, to mamy 0,07 m3 na minutę, co po przeliczeniu na godzinę daje 4,2 m3/h. Żeby zniwelować straty związane z kompresją, sprężarka musi mieć wyższą wydajność. I właśnie ta 5,3 m3/h nie tylko pokrywa zapotrzebowanie siłownika, ale daje też pewien zapas. Co do maksymalnego ciśnienia sprężarki 1,0 MPa (czyli 10 bar), to też jest okej, bo obsługuje siłownik, który działa przy ciśnieniu 8 barów. Użycie sprężarki o tych parametrach to nie tylko kwestia wydajności, ale też pewności działania całego systemu pneumatycznego, co jest zgodne z normami branżowymi.

Pytanie 40

Produkcja sprężonego powietrza w systemach pneumatycznych obejmuje przynajmniej jego

A. sprężanie, osuszanie i smarowanie

B. osuszanie, filtrowanie i smarowanie

C. sprężanie, osuszanie i filtrowanie

D. sprężanie, filtrowanie i smarowanie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "sprężaniu, osuszaniu i filtrowaniu" jest super, bo te trzy procesy są naprawdę kluczowe, żeby przygotować dobre sprężone powietrze w układach pneumatycznych. Sprężanie to zwiększenie ciśnienia powietrza, dzięki czemu można je przechowywać i wykorzystywać w różnych maszynach. Potem mamy osuszanie, które jest mega ważne, bo wilgoć w powietrzu może zaszkodzić sprzętom, a tego przecież nie chcemy. Osuszacze, jak te chłodnicze i adsorpcyjne, pomagają pozbyć się pary wodnej. Filtrowanie to kolejny krok, który pozwala wyeliminować zanieczyszczenia, które mogą zaszkodzić elementom układów. Właściwe filtry, na przykład zgodne z normą ISO 8573, dbają o to, żeby powietrze było czyste, co jest istotne dla trwałej i pewnej pracy tych systemów. Przykładowo, w przemyśle motoryzacyjnym jakość sprężonego powietrza jest kluczowa podczas montażu i obróbki.

Rozpocznij nowy egzamin

Powrót do strony głównej
