Informacje o egzaminie:

Zawód: Technik inżynierii sanitarnej
Kwalifikacja: BUD.09 - Wykonywanie robót związanych z budową, montażem i eksploatacją sieci oraz instalacji sanitarnych
Data rozpoczęcia: 12 czerwca 2026 08:13
Data zakończenia: 12 czerwca 2026 08:23

Egzamin niezdany

Wynik: 18/40 punktów (45,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Termostatyczna głowica powinna być instalowana na grzejnikowym zaworze.

A. zasilającym w układzie poziomym

B. powrotnym w układzie poziomym

C. powrotnym w układzie pionowym

D. zasilającym w układzie pionowym

Głowica termostatyczna powinna być montowana na zaworze grzejnikowym zasilającym w pozycji poziomej, ponieważ zapewnia to optymalne warunki pracy systemu grzewczego. Zamontowanie głowicy w tej pozycji umożliwia prawidłowe odczyty temperatury oraz efektywne reagowanie na zmiany otoczenia. Głowica termostatyczna działa na zasadzie rozprężania cieczy lub gazu, co powoduje ruch mechaniczny regulatora zaworu. W pozycji poziomej zawór łatwiej utrzymuje stabilność ciśnienia w instalacji, co przekłada się na lepsze sterowanie przepływem czynnika grzewczego. Przykładem zastosowania prawidłowej instalacji jest system ogrzewania podłogowego, gdzie odpowiednie ustawienie głowicy zapewnia równomierne rozkładanie ciepła w pomieszczeniu. Warto również pamiętać, że zgodnie z normami branżowymi, montaż głowicy w zalecanej pozycji jest kluczowy dla osiągnięcia maksymalnej efektywności energetycznej oraz komfortu cieplnego w budynkach. Ponadto, w sytuacjach, gdy głowica znajduje się w nieodpowiedniej pozycji, może dojść do fałszywych wskazań temperatury, co prowadzi do nieefektywnego działania systemu grzewczego i niepotrzebnego zwiększenia kosztów eksploatacji.

Pytanie 2

Przed nałożeniem lepiku asfaltowego na przewody kanalizacji deszczowej z rur betonowych, należy je najpierw wyczyścić, a następnie zagruntować?

A. roztworem akrylowym

B. roztworem silikonowym

C. kompozycją bitumiczno-rozpuszczalnikową

D. kompozycją olejowo-rozpuszczalnikową

Odpowiedź "kompozycją bitumiczno-rozpuszczalnikową" jest prawidłowa, ponieważ preparaty te charakteryzują się doskonałą przyczepnością do różnych powierzchni, w tym do betonu, co jest kluczowe w kontekście pokrywania rur kanalizacyjnych. Kompozycje bitumiczne zawierają specjalne dodatki, które poprawiają ich właściwości użytkowe, w tym elastyczność oraz odporność na działanie wody i substancji chemicznych. Zastosowanie takiego gruntu przed pokryciem rur asfaltowych zapewnia lepsze wiązanie materiałów, co jest zgodne z zaleceniami norm budowlanych, takich jak PN-EN 13306, które wskazują na konieczność odpowiedniego przygotowania powierzchni przed aplikacją materiałów hydroizolacyjnych. Przykładem zastosowania kompozycji bitumicznych w praktyce jest ich wykorzystanie w systemach odprowadzania wód opadowych, gdzie ich właściwości wodoodporne zapobiegają uszkodzeniom i korozji rur betonowych. Warto podkreślić, że dobór odpowiedniego materiału gruntującego ma kluczowe znaczenie dla długoterminowej efektywności całego systemu.

Pytanie 3

Symbolem graficznym przedstawionym na rysunku oznacza się

A. zawór redukcyjny.

B. zasuwę.

C. trójnik zaślepiony.

D. wydłużkę.

Wybór innej opcji, takiej jak wydłużka, trójnik zaślepiony czy zawór redukcyjny, nie uwzględnia kluczowych różnic w symbolice graficznej stosowanej w inżynierii instalacyjnej. Wydłużka to element rurociągu, który zwykle nie wymaga specjalnego oznaczenia graficznego, a jego funkcja polega na przedłużaniu istniejącego odcinka, co jest zupełnie innym zastosowaniem niż odcinanie przepływu. Trójnik zaślepiony z kolei służy do rozgałęziania rurociągu i jego symbolika różni się znacząco od zasuwy, co można zauważyć po kształcie przedstawionym na rysunku. Zastosowanie zaworu redukcyjnego, który reguluje ciśnienie w systemie, również jest niezgodne z funkcją zasuwy. Użytkownicy często popełniają błąd w interpretacji symboli, myląc ich zastosowanie. Kluczowym błędem jest nieodróżnianie urządzeń służących do odcinania przepływu od tych, które pełnią rolę regulacyjną lub rozgałęziającą. Zrozumienie różnych rodzajów symboli i ich funkcji jest niezbędne do prawidłowego projektowania oraz eksploatacji systemów rurociągowych. Znajomość standardów, takich jak PN-EN 12056, może pomóc w uniknięciu takich nieporozumień i zwiększać efektywność usuwania błędów w instalacjach.

Pytanie 4

Na podstawie danych zamieszczonych w tabeli wskaż szerokość wykopu nieumocnionego, w którym ma być ułożony kanał betonowy o średnicy Ø 500.

Średnica rurociągu w mm	Rurociągi
	Żeliwne i stalowe		Kamionkowe i betonowe
	Ściany wykopów
	nieumocnione	umocnione	nieumocnione	umocnione
	Szerokość wykopu w m
50-100	0,80	0,90	0,80	0,90
200	0,90	1,00	0,90	1,00
250	0,95	1,05	0,95	1,05
300	1,00	1,10	1,00	1,10
350	1,10	1,20	1,15	1,25
400	1,15	1,25	1,20	1,30
500	1,30	1,40	1,35	1,45
600	1,45	1,55	1,50	1,60
800	1,75	1,85	1,80	1,90
1000	2,00	2,15	2,05	2,05

A. 0,80 m

B. 1,35 m

C. 0,90 m

D. 1,45 m

Odpowiedź 1,35 m jest poprawna, ponieważ zgodnie z normami budowlanymi, szerokość wykopu dla rurociągów betonowych o średnicy Ø 500 mm powinna wynosić 1,35 m. Takie wartości są określone na podstawie analizy przestrzeni wymaganej do prawidłowego ułożenia rurociągu oraz zapewnienia dostępu do niego w przypadku przyszłych napraw lub inspekcji. Wykop o odpowiedniej szerokości nie tylko ułatwia pracę, ale także zapewnia stabilność wykopu, co jest kluczowe dla bezpieczeństwa pracy. Przykładowo, w praktyce budowlanej, zachowanie wymaganej szerokości wykopu pozwala na uniknięcie osuwisk oraz innych niebezpieczeństw, które mogą wynikać z niewłaściwego przygotowania terenu. Zgodnie z ogólnymi zasadami inżynierii lądowej, zaleca się także przestrzeganie norm dotyczących minimalnych szerokości wykopów, co jest istotne w kontekście ochrony zdrowia i życia pracowników. Dodatkowo, odpowiednia szerokość wykopu ułatwia także późniejsze prace konserwacyjne rurociągu, co ma kluczowe znaczenie w długoterminowej eksploatacji infrastruktury.

Pytanie 5

Oblicz koszt brutto materiałów do wykonania instalacji zimnej wody, jeżeli do jej wykonania potrzebne będą: 1 zawór kulowy, 2 zawory ogrodowe, 4 kolanka, 1 trójnik oraz 5 m rury.

materiał	cena jednostkowa netto	cena jednostkowa brutto
zawór kulowy ½"	12,19 zł/szt.	15,00 zł/szt.
zawór kulowy ogrodowy½"	16,26 zł/szt.	20,00 zł/szt.
mufa ½"	2,84 zł/szt.	3,50 zł/szt.
kolanka ½"	4,06 zł/szt.	5,00 zł/szt.
trójnik ½"	8,13 zł/szt.	10,00 zł/szt.
rura ½"	11,38 zł/m	14,00 zł/m

A. 67,50 zł

B. 155,00 zł

C. 126,04 zł

D. 80,52 zł

Wybór niepoprawnej odpowiedzi na pytanie o koszt materiałów do instalacji zimnej wody często wynika z błędnych założeń dotyczących kosztów jednostkowych lub pominięcia niektórych elementów w obliczeniach. Na przykład, może się zdarzyć, że osoba odpowiadająca nie uwzględniła wszystkich wymaganych komponentów, takich jak zawory czy kolanka, co prowadzi do niedoszacowania całkowitych kosztów. Często pojawia się także mylne przekonanie, że materiały o niższej cenie jednostkowej będą wystarczające do wykonania instalacji, co może skutkować użyciem produktów niskiej jakości. Tego typu podejście jest niezgodne z najlepszymi praktykami w branży, które podkreślają znaczenie jakości zastosowanych materiałów dla bezpieczeństwa i efektywności instalacji. Również, niektóre osoby mogą skupić się na najniższej cenie, zapominając o analizie całkowitych kosztów, co może prowadzić do problemów w przyszłości, takich jak awarie czy konieczność wymiany komponentów. Kluczowe jest zrozumienie, że każdy element instalacji ma swoją wartość i wpływa na całość projektu. Dlatego dokładne kalkulacje i zrozumienie rynku materiałów budowlanych są niezbędne do podejmowania właściwych decyzji zakupowych.

Pytanie 6

Rura, przez którą będą odprowadzane ścieki agresywne, powinna być wykonana z materiału

A. stalowego

B. kamionkowego

C. żeliwnego

D. betonowego

Wybór materiału do budowy przykanalików odprowadzających ścieki agresywne jest kluczowy, a zastosowanie rur stalowych, żeliwnych czy betonowych wiąże się z poważnymi ograniczeniami. Rury stalowe, mimo że oferują dobrą wytrzymałość mechaniczną, są podatne na korozję w obecności szkodliwych substancji chemicznych, co może prowadzić do ich uszkodzenia oraz awarii systemu. W przypadku ścieków agresywnych, rdza i korozja mogą szybko pogorszyć jakość materiału, co z kolei może prowadzić do wycieków i zanieczyszczenia środowiska. Żeliwo, mimo że również charakteryzuje się wysoką wytrzymałością, nie jest najlepszym materiałem do transportu substancji agresywnych, ponieważ może być podatne na korozję, szczególnie w obecności kwasów. Co więcej, rury betonowe, choć są stosunkowo tanie i oferują dużą nośność, nie są odporne na działanie wielu chemikaliów, co czyni je nieodpowiednimi do transportu ścieków o wysokiej agresywności. Użytkownicy często mylą wytrzymałość mechaniczną z odpornością chemiczną, co prowadzi do błędnych wyborów materiałowych. W związku z tym, kluczowe jest zrozumienie, że materiał rury musi odpowiadać nie tylko wymaganiom wytrzymałościowym, ale także odporności na działanie chemikaliów, co czyni rury kamionkowe jedynym sensownym wyborem w przypadku agresywnych ścieków.

Pytanie 7

Jaką minimalną odległość od krawędzi wykopu o pionowych ściankach powinno się zachować przy składowaniu odkładu, jeśli ścianki wykopu są zabezpieczone, a obciążenie urobku uwzględnione w doborze zabezpieczeń?

A. 1,0 m

B. 0,4 m

C. 0,6 m

D. 0,8 m

Odległość gromadzenia odkładu od krawędzi wykopu jest kluczowym aspektem projektowania i realizacji prac ziemnych. Wybór 0,8 m, 0,4 m czy 1,0 m jako minimalnej odległości nie odpowiada rzeczywistym wymaganiom inżynieryjnym i normom bezpieczeństwa. Odpowiedzi te wynikają często z niepełnego zrozumienia zasad dotyczących stabilności gruntów oraz obciążeń działających na obudowy wykopów. Zbyt mała odległość, jak w przypadku 0,4 m, może prowadzić do znacznego ryzyka osunięcia się urobku, co może zagrażać nie tylko stabilności wykopu, ale także bezpieczeństwu pracowników. Z kolei 0,8 m i 1,0 m, choć na pozór bezpieczniejsze, nie uwzględniają realnych warunków obciążeniowych, które są kluczowe dla obudowy. W obliczeniach dotyczących stabilności wykopów należy zawsze uwzględnić czynniki takie jak rodzaj gruntu, jego wilgotność, a także dodatkowe obciążenia, które mogą wynikać z gromadzenia urobku. Niekiedy w praktyce zdarza się, że osoby odpowiedzialne za projektowanie prac ziemnych mogą nie mieć pełnych informacji na temat lokalnych warunków gruntowych, co prowadzi do błędnych założeń dotyczących minimalnych odległości. Właściwe podejście do gromadzenia odkładów powinno opierać się na analizie geotechnicznej oraz normach branżowych, które jasno określają takie parametry, co w efekcie pozwala zapewnić bezpieczeństwo i stabilność całego systemu.

Pytanie 8

Objawem zamarznięcia zbiornika w instalacji centralnego ogrzewania może być

A. nagle zwiększone ciśnienie w instalacji

B. stopniowy wzrost temperatury

C. wyciek z rury sygnalizacyjnej

D. wyciek z rury zbiorczej

Wzrost temperatury w instalacji centralnego ogrzewania nie jest typowym objawem zamarznięcia naczynia wzbiorczego. W rzeczywistości, powolny wzrost temperatury może sugerować, że system działa, ale nie wskazuje na problem związany z zamarznięciem. Zamarznięcie może prowadzić do nieprawidłowego funkcjonowania całego systemu, ale niekoniecznie do powolnego wzrostu temperatury, ponieważ ciepło nie może być efektywnie transportowane przez zamarznięty element. W przypadku wycieku z rury wzbiorczej, to również nie jest bezpośredni objaw zamarznięcia; raczej sugeruje to problem z ciśnieniem lub uszkodzeniem instalacji, które mogą wystąpić w wyniku nadmiernego ciśnienia lub zjawisk termicznych, ale nie są one bezpośrednio związane z zamarznięciem. Z kolei wyciek z rury sygnalizacyjnej może być symptomem innego rodzaju usterek, które również nie wskazują na zamarznięcie naczynia wzbiorczego. Kluczowe jest zrozumienie, że zamarznięcie prowadzi do specyficznych zmian ciśnienia, które powinny być monitorowane przez profesjonalistów w branży grzewczej, aby uniknąć kosztownych napraw i zagrożeń dla bezpieczeństwa instalacji.

Pytanie 9

Na którym rysunku jest przedstawiony filtr służący do wychwytywania i usuwania zanieczyszczeń mechanicznych stosowany w instalacji gazowej?

A. D.

B. B.

C. C.

D. A.

Odpowiedzi inne niż A nie uwzględniają istoty działania filtrów w instalacjach gazowych, co prowadzi do nieporozumień w zakresie ich funkcji i zastosowania. Wiele osób może mylić filtr z innymi elementami instalacji, takimi jak zawory czy reduktory ciśnienia, które pełnią zupełnie inne funkcje. Zawory służą do regulacji przepływu gazu, a reduktory ciśnienia mają na celu stabilizację ciśnienia w instalacji. Często błędne podejście do klasyfikacji elementów wynika z braku zrozumienia podstawowych zasad działania systemów gazowych oraz ich komplementarności. Filtr to nie tylko element, ale kluczowy komponent odpowiedzialny za bezpieczeństwo i efektywność całej instalacji. Dlatego jego właściwy dobór i lokalizacja są niezwykle istotne. Wybór niewłaściwego elementu lub nieprawidłowe jego umiejscowienie może prowadzić do zanieczyszczenia instalacji, co z kolei skutkuje awariami i kosztownymi naprawami. Aby uniknąć takich błędów, warto zapoznać się z literaturą branżową oraz obowiązującymi normami dotyczącymi instalacji gazowych, które jasno określają wymagania dla filtrów oraz innych kluczowych komponentów.

Pytanie 10

Czujnik temperatury na zewnątrz, który reguluje działanie węzła ciepłowniczego, powinien być montowany na ścianie od strony

A. zachodniej lub północno-zachodniej

B. zachodniej lub południowo-zachodniej

C. północnej lub północno-wschodniej

D. południowej lub południowo-wschodniej

Umiejscowienie czujnika temperatury zewnętrznej na ścianie po stronie północnej lub północno-wschodniej jest kluczowe dla prawidłowego funkcjonowania węzła ciepłowniczego. Takie położenie minimalizuje efekty bezpośredniego nasłonecznienia, co może prowadzić do fałszywych wskazań temperatury. Przykładowo, czujnik umieszczony na ścianie południowej może być narażony na wysokie temperatury w ciągu dnia, co skutkuje zawyżeniem odczytów i nieodpowiednim sterowaniem systemem grzewczym. Dobrym standardem jest instalowanie czujników w osłoniętych miejscach, gdzie są one chronione przed wiatrem oraz opadami atmosferycznymi. Zgodnie z normami branżowymi, czujniki powinny być umieszczone na wysokości, która zapewnia ich prawidłowe działanie, z dala od źródeł ciepła oraz w miejscach, gdzie nie ma przeszkód, które mogłyby tłumić ich działanie. Stosowanie tych zasad pozwala na uzyskanie wiarygodnych pomiarów temperatury, co jest kluczowe dla efektywnego zarządzania systemami ogrzewania.

Pytanie 11

Elementem systemu wentylacyjnego, służącym do kontrolowania intensywności przepływu powietrza w poszczególnych gałęziach kanałów wentylacyjnych, jest

A. wyrzutnia

B. nawiewnik

C. czerpnią

D. przepustnica

Wyrzutnia, nawiewnik i czerpnia, mimo że są elementami systemów wentylacyjnych, nie pełnią funkcji regulacji natężenia przepływu powietrza w kanałach wentylacyjnych. Wyrzutnia to urządzenie, które służy do odprowadzenia powietrza z pomieszczeń na zewnątrz budynku. Jej działanie polega na efektywnym usuwaniu zużytego powietrza, co jest kluczowe dla zachowania zdrowego mikroklimatu wewnętrznego. Nawiewnik natomiast wprowadza świeże powietrze do pomieszczeń, co jest niezbędne dla utrzymania odpowiedniego poziomu wentylacji. Jego rola jest również istotna w kontekście rozkładu powietrza w pomieszczeniu. Czerpnia pełni funkcję zasysania powietrza z otoczenia do systemu wentylacyjnego. Warto zauważyć, że w kontekście wentylacji kluczowe jest zrozumienie, że poprawne działanie całego systemu opiera się na umiejętnej regulacji przepływów powietrza, a nie jedynie na wprowadzeniu lub usunięciu powietrza. Wszelkie mylne przekonania dotyczące tych urządzeń mogą prowadzić do nieefektywnego działania systemu wentylacyjnego, co z kolei wpływa na komfort użytkowników oraz zużycie energii. Dlatego ważne jest, aby przed podjęciem decyzji o wyborze komponentów wentylacyjnych zrozumieć ich podstawowe funkcje oraz zasady działania.

Pytanie 12

Następną czynnością po zbudowaniu sieci wodociągowej i weryfikacji jej zgodności z dokumentacją techniczną jest

A. zasypanie rury sieci

B. przeprowadzenie próby szczelności sieci

C. wypłukanie sieci

D. przeprowadzenie dezynfekcji sieci

Przeprowadzenie próby szczelności sieci wodociągowej jest kluczowym etapem po jej wykonaniu. Proces ten polega na sprawdzeniu, czy system nie posiada nieszczelności, które mogłyby prowadzić do strat wody lub zanieczyszczenia wody pitnej. W praktyce próba szczelności najczęściej polega na napełnieniu sieci wodą pod ciśnieniem, które jest wyższe od normalnego ciśnienia roboczego. W przypadku wykrycia spadku ciśnienia lub wycieków, należy zlokalizować i usunąć usterki. Zgodnie z normą PN-EN 805, przeprowadzenie próby szczelności jest obowiązkowe przed oddaniem obiektu do użytku. Taki test zapewnia również, że sieć spełnia wymogi dotyczące bezpieczeństwa i niezawodności, co jest szczególnie istotne w kontekście późniejszego eksploatowania systemu wodociągowego. Warto dodać, że próba szczelności powinna być dokumentowana, aby potwierdzić, iż wszystkie normy zostały spełnione.

Pytanie 13

Zaraz za pompą w stacji przepompowywania ścieków instaluje się zawór

A. zaporowy

B. redukujący

C. bezpieczeństwa

D. zwrotny

Wyboru niewłaściwego zaworu przy pompie w przepompowni ścieków można przypisać kilka powszechnych nieporozumień dotyczących funkcji i zastosowania różnych typów zaworów. Zawór redukcyjny, na przykład, jest stosowany do regulacji ciśnienia w systemie, co w przypadku przepompowni ścieków nie ma zastosowania bezpośrednio za pompą. Jego rola polega na obniżeniu ciśnienia do poziomu, który jest odpowiedni dla dalszej części instalacji, jednak nie zapobiega on cofaniu się medium, co jest kluczowe w tym kontekście. Zawór odcinający również nie spełnia wymaganej funkcji, ponieważ jego głównym celem jest całkowite zamknięcie przepływu medium, co nie jest idealne w sytuacjach, gdy pompa musi być ciągle gotowa do pracy, ale jednocześnie chroniona przed niepożądanym cofaniem się ścieków. Zawór bezpieczeństwa z kolei służy do ochrony systemu przed nadmiernym ciśnieniem, co jednak nie ma bezpośredniego wpływu na kierunek przepływu medium. Dlatego wybór tych zaworów zamiast zwrotnego może prowadzić do poważnych problemów w eksploatacji systemu, takich jak uszkodzenie pompy czy zanieczyszczenie infrastruktury. Znalezienie się w takiej sytuacji jest wynikiem braku zrozumienia, jak poszczególne elementy instalacji hydraulicznej współpracują ze sobą oraz jakie są ich podstawowe funkcje w kontekście konkretnych zastosowań. Zrozumienie tych różnic jest kluczowe dla zapewnienia efektywnego i bezpiecznego działania systemów odprowadzania ścieków.

Pytanie 14

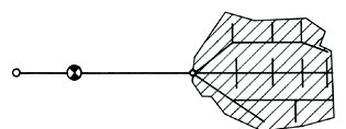

Jaki układ sieci wodociągowej przedstawiono na rysunku?

A. Zamknięty.

B. Obwodowy.

C. Rozgałęziony.

D. Pierścieniowy.

Istnieje kilka błędnych podejść do klasyfikacji układów sieci wodociągowej, które mogą prowadzić do mylnego rozpoznania układu rozgałęzionego. Na przykład, układ obwodowy, który nie został zaprezentowany na rysunku, charakteryzuje się zamkniętym obiegiem, co pozwala na wzajemne zasilanie różnych odcinków sieci. Taki system może być bardziej odporny na awarie, ponieważ w przypadku uszkodzenia jednego odcinka woda może być łatwo skierowana z innego kierunku. Warto jednak zauważyć, że mimo iż układ obwodowy ma swoje zalety, to jego budowa jest znacznie bardziej skomplikowana i kosztowna, co czyni go mniej praktycznym w małych instalacjach. Kolejnym niewłaściwym rozumieniem może być pomylenie układu pierścieniowego z rozgałęzionym, ponieważ pierścieniowy rzeczywiście tworzy zamknięty obieg, który może być korzystny w kontekście zwiększonej wydajności dostaw. Z kolei układ zamknięty, który również nie jest prezentowany na rysunku, jest często mylony z układem rozgałęzionym, mimo że wiąże się z innymi zasadami działania. Właściwe zrozumienie tych różnic jest kluczowe dla poprawnej analizy systemów wodociągowych i ich efektywności w praktyce.

Pytanie 15

Celem kompensacji wydłużeń cieplnych przewodów jest

A. przechwytywanie wydłużeń, które powstają w wyniku zmian temperatury

B. zachowanie stałej prędkości przepływu dla danego czynnika

C. gwarantowanie jednorodnego spadku przewodów ciepłowniczych

D. niezawodne układanie przewodów ciepłowniczych w linii prostej

Kompensacja wydłużeń cieplnych przewodów to kluczowy element inżynierii ciepłowniczej, mający na celu zarządzanie deformacjami materiału wywołanymi zmianami temperatury. W miarę wzrostu temperatury materiały, z których wykonane są przewody, tendencjonalnie się rozszerzają, co może prowadzić do powstawania naprężeń. Te naprężenia mogą skutkować uszkodzeniami instalacji, a nawet awariami w systemach ciepłowniczych. Przy odpowiedniej kompensacji, na przykład poprzez zastosowanie elastycznych przegubów, można skutecznie kontrolować te wydłużenia, umożliwiając swobodną i bezpieczną pracę systemu. Przykładowo, w praktyce inżynieryjnej często stosuje się komputeryzowane systemy symulacyjne do analizy zachowań materiałów w różnych warunkach temperatury, co pozwala na optymalizację projektów i zwiększenie ich trwałości. Wprowadzenie rozwiązań zgodnych z normami, takimi jak norma PN-EN 13480 dla instalacji przemysłowych, zapewnia, że systemy są bezpieczne i efektywne, a także spełniają wymogi oszczędności energetycznej i minimalizacji strat ciepła.

Pytanie 16

Na rysunku przedstawiono schemat ujęcia wód

A. głębinowych.

B. powierzchniowych.

C. infiltracyjnych.

D. źródlanych.

Wybór odpowiedzi inne niż "powierzchniowych" może prowadzić do nieporozumień związanych z różnymi typami ujęć wód. Ujęcia głębinowe, które często są mylone z powierzchniowymi, polegają na pozyskiwaniu wody z podziemnych warstw wodonośnych. To podejście wymaga stosowania studni głębinowych, które są kosztowne w budowie i eksploatacji oraz mogą wymagać skomplikowanych procesów uzdatniania wody. W przypadku ujęć źródlanych, woda jest zbierana bezpośrednio z naturalnych źródeł, co może prowadzić do problemów z jakością wody, zwłaszcza w obszarach z intensywną działalnością rolniczą lub przemysłową. Ujęcia infiltracyjne z kolei, opierają się na procesach filtracji wody przez grunt, co jest efektywne w niektórych warunkach glebowych, ale nie jest odpowiednie we wszystkich lokalizacjach, szczególnie tam, gdzie gleby są nieprzepuszczalne. Wybór niewłaściwego typu ujęcia może prowadzić do nieefektywnego wykorzystania zasobów wodnych, zwiększonych kosztów eksploatacji oraz problemów z jakością wody. Warto zwrócić uwagę na kontekst lokalny oraz specyfikę terenu, aby podejmować świadome decyzje dotyczące ujęć wód, zgodnie z najlepszymi praktykami inżynieryjnymi.

Pytanie 17

Gazociąg transportujący gaz przy ciśnieniu nominalnym wynoszącym 0,3 MPa należy do kategorii gazociągu

A. średniego ciśnienia

B. wysokiego ciśnienia

C. podwyższonego ciśnienia

D. niskiego ciśnienia

Podwyższone ciśnienie, wysokie ciśnienie oraz niskie ciśnienie to terminy, które odnoszą się do różnych klas gazociągów, a ich zastosowanie jest ściśle określone zgodnie z obowiązującymi normami. Gazociągi wysokiego ciśnienia, na przykład, są projektowane do transportu gazów w ciśnieniach powyżej 1,0 MPa i są zazwyczaj używane w głównych liniach przesyłowych, które łączą źródła gazu z dużymi punktami odbioru. Typowe błędy myślowe mogą prowadzić do mylnego uznania gazociągu średniego ciśnienia za gazociąg niskiego ciśnienia, co dotyczy systemów, które działają w zakresie ciśnienia do 0,1 MPa. Często zdarza się, że osoby myślące o zastosowaniach gazu w budownictwie mieszkalnym nie dostrzegają różnicy w klasyfikacji ciśnienia, co może prowadzić do niebezpiecznych sytuacji związanych z niewłaściwym projektowaniem systemów gazowych. Właściwe zrozumienie klas ciśnienia jest kluczowe dla zapewnienia bezpieczeństwa i efektywności systemów gazowych.

Pytanie 18

Rurociągi, które znajdują się po stronie wody w węźle cieplnym, powinny być pokryte warstwą antykorozyjną

A. czterokrotnie

B. trzykrotnie

C. jednokrotnie

D. dwukrotnie

Odpowiedź 'dwukrotnie' jest jak najbardziej poprawna. W branży mówi się, że na rurociągach, szczególnie w sieciach ciepłowniczych, powinna być co najmniej dwukrotna warstwa antykorozyjna. Pierwsza warstwa chroni przed wilgocią i różnymi chemikaliami, a druga sprawia, że to wszystko jest bardziej trwałe i lepiej trzyma się podłoża. Weźmy na przykład rurociągi w ciepłownictwie – są narażone na działanie wody, soli i innych agresywnych substancji. Stosowanie takich powłok zgodnie z normą PN-EN ISO 12944 jest kluczowe, żeby rurociągi mogły długo działać i nie było za dużo kosztów na konserwację. Powłoki można robić z różnych materiałów, jak epoksydy czy poliuretany, co wpływa na żywotność rurociągów. To ważne z punktu widzenia ekonomii i ekologii, bo zmniejsza konieczność wymiany infrastruktury.

Pytanie 19

Który rodzaj wodomierza przedstawiono na ilustracji?

A. Skrzydełkowy.

B. Sprzężony.

C. Śrubowy.

D. Zwężkowy.

Wybór odpowiedzi "skrzydełkowy" jest jak najbardziej trafny. Wodomierze skrzydełkowe, znane również jako wodomierze z wirującym skrzydełkiem, są jednymi z najczęściej stosowanych urządzeń w systemach pomiaru przepływu wody. Ich działanie opiera się na zasadzie pomiaru prędkości przepływu wody za pomocą obracającego się skrzydełka, które jest napędzane strumieniem wody. W praktyce, wodomierze te charakteryzują się wysoką dokładnością i są powszechnie stosowane w instalacjach wodociągowych i przemysłowych, gdzie wymagane są precyzyjne pomiary. Zgodnie z normami ISO 4064, wodomierze skrzydełkowe klasyfikowane są na podstawie ich zastosowania i dokładności. Dodatkowo, dzięki prostocie konstrukcji, wodomierze te są łatwe w montażu oraz konserwacji, co czyni je popularnym wyborem w różnych aplikacjach. Warto również zwrócić uwagę na ich koszt-efektywność, co sprawia, że są preferowane w budownictwie mieszkaniowym oraz komercyjnym.

Pytanie 20

Kanalizacja ogólnospławna to układ, w którym

A. ścieki bytowe, przemysłowe i deszczowe są transportowane do oczyszczalni osobnymi rurami, dzięki użyciu separatorów

B. są dwa oddzielne systemy rur: jeden prowadzący do oczyszczalni ścieki deszczowe, a drugi dla ścieków bytowych i przemysłowych do oczyszczalni

C. ścieki deszczowe odprowadzane są bezpośrednio do odbiornika, natomiast ścieki bytowe i przemysłowe kierowane są do oczyszczalni

D. wszystkie typy ścieków w zlewni są kierowane do tych samych kanałów, którymi odpływają do oczyszczalni

Wykorzystanie dwóch odrębnych przewodów do transportu różnych rodzajów ścieków, jak wskazuje jedna z odpowiedzi, jest powszechnie stosowane w systemach kanalizacji rozdzielczej, a nie ogólnospławnej. Kanalizacja rozdzielcza oddziela ścieki bytowe od opadowych, co pozwala na ich odrębne zarządzanie. Takie podejście może skutkować lepszymi rezultatami w zakresie oczyszczania, ponieważ w przypadku, gdy ścieki opadowe są transportowane osobno, można je łatwiej kierować do systemów, które radzą sobie z dużymi objętościami wody deszczowej. Oddzielne przewody mogą również przyczynić się do zmniejszenia ryzyka zanieczyszczenia wód gruntowych i powierzchniowych. Koncepcja, że ścieki opadowe odprowadzane są bezpośrednio do odbiornika, może prowadzić do zanieczyszczenia lokalnych zbiorników wodnych, co jest niezgodne z dobrymi praktykami ochrony środowiska. W przypadku zabezpieczeń przeciwpowodziowych, ogólnospławne systemy mogą być bardziej narażone na przepełnienie, co może skutkować niebezpiecznymi sytuacjami sanitarnymi. Typowe błędy myślowe związane z tym tematem wynikają z niepełnego zrozumienia różnic między systemami kanalizacyjnymi, a także ignorowania znaczenia odpowiedniego projektowania infrastruktury wodno-kanalizacyjnej zgodnie z lokalnymi regulacjami i najlepszymi praktykami w dziedzinie inżynierii środowiska.

Pytanie 21

Który element instalacji kanalizacyjnej został opisany w ramce?

W przypadku niekorzystania z urządzeń sanitarnych panuje zrównoważone ciśnienie atmosferyczne lub minimalne nadciśnienie, związane z wydzielaniem się gazów, wtedy ten element instalacji kanalizacyjnej jest zamknięty. W chwili wystąpienia spływu ścieków w instalacji powstaje podciśnienie, które podnosi (otwiera) jego membranę, wpuszczając do kanalizacji powietrze, aż do momentu wyrównania ciśnień pomiędzy wnętrzem instalacji a otoczeniem. Wtedy membrana opada, zamykając element, i pozostaje on zamknięty aż do ponownego wystąpienia różnicy ciśnień pomiędzy instalacją a otoczeniem.

A. Wywiewka kanalizacyjna.

B. Rewizja kanalizacyjna.

C. Zawór napowietrzający.

D. Zasuwa burzowa.

Wybór zasuwa burzowej, rewizji kanalizacyjnej lub wywiewki kanalizacyjnej jako odpowiedzi na to pytanie świadczy o pewnych nieporozumieniach związanych z funkcjami i zastosowaniem poszczególnych elementów instalacji kanalizacyjnej. Zasuwa burzowa jest elementem stosowanym głównie w systemach odwadniających, mającym na celu kontrolowanie przepływu wód opadowych. Jej zadaniem jest zamykanie i otwieranie przepływu wody w odpowiednich sytuacjach, co nie ma związku z wyrównywaniem ciśnienia w systemach kanalizacyjnych. Rewizja kanalizacyjna to z kolei element umożliwiający dostęp do wnętrza rurociągu w celu inspekcji lub czyszczenia, a nie zarządzanie ciśnieniem. Wywiewka kanalizacyjna, mimo że może odnosić się do odprowadzania gazów i nieprzyjemnych zapachów, nie pełni funkcji regulowania ciśnienia w instalacji, co jest kluczowe w przypadku zaworu napowietrzającego. Wybór błędnych odpowiedzi wynika z niepełnego zrozumienia specyfiki działania tych elementów, co jest powszechnym problemem wśród osób pracujących z systemami kanalizacyjnymi. Aby uniknąć takich błędów, zaleca się dokładne zapoznanie się z zasadami działania i funkcjonalności poszczególnych komponentów instalacji, co jest niezbędne dla ich prawidłowego projektowania i eksploatacji.

Pytanie 22

Aby skonstruować wysokoparametrowe sieci ciepłownicze preizolowane, należy wykorzystać technologię

A. zgrzewania

B. spawania

C. gwintowania

D. klejenia

Spawanie jest technologią, która znajduje kluczowe zastosowanie w budowie wysokoparametrowych sieci ciepłowniczych preizolowanych z kilku istotnych powodów. Przede wszystkim, spawanie zapewnia wyjątkową integralność i szczelność połączeń, co jest niezbędne w systemach, gdzie wysokie ciśnienie i temperatura mogą prowadzić do uszkodzeń. Dzięki zastosowaniu odpowiednich technik spawania, takich jak spawanie elektryczne czy gazowe, możliwe jest tworzenie wytrzymałych i trwałych połączeń pomiędzy rurami preizolowanymi. W praktyce, spawanie umożliwia również łatwe dostosowanie długości rur do specyfiki instalacji, co jest szczególnie istotne w przypadku skomplikowanych układów ciepłowniczych. Ponadto, zgodnie z normami branżowymi, takimi jak PN-EN 12007, spawanie jest często preferowaną metodą w kontekście zapewnienia długotrwałej eksploatacji oraz minimalizacji ryzyka awarii. Warto również zaznaczyć, że odpowiednio przeprowadzone spawanie, wspierane kontrolą nieniszczącą, zwiększa niezawodność całego systemu, co jest kluczowe dla efektywności energetycznej i bezpieczeństwa użytkowników.

Pytanie 23

Gdzie w systemie c.o. powinno znajdować się otwarte naczynie wzbiorcze?

A. Poniżej dolnej krawędzi grzejnika

B. W najwyższym punkcie systemu

C. W najniższym miejscu systemu

D. Na poziomie najwyżej umiejscowionego grzejnika

Otwarte naczynie wzbiorcze w instalacji centralnego ogrzewania powinno być montowane w najwyższym punkcie systemu. Taka lokalizacja pozwala na efektywne uzupełnianie wody oraz zapobiega powstawaniu podciśnienia i zjawisku kawitacji, które mogą prowadzić do uszkodzeń systemu. Wysokie umiejscowienie naczynia wzbiorczego zapewnia swobodny przepływ wody, umożliwiając jej naturalny obieg w układzie. Dodatkowo, w przypadku ogrzewania grawitacyjnego, kluczowe jest, aby powietrze mogło swobodnie uciekać z systemu, co jest znacznie łatwiejsze do osiągnięcia, gdy naczynie znajduje się na odpowiedniej wysokości. Przykładem praktycznego zastosowania są instalacje w domach jednorodzinnych, gdzie naczynie umieszczone na poddaszu lub najwyższej kondygnacji zapewnia stabilność ciśnienia i niezawodność całego systemu. Dobrą praktyką jest również monitorowanie poziomu wody w naczyniu, aby zapobiegać jego przepełnieniu lub niedoborowi wody.

Pytanie 24

Aby pewnie zamontować na ścianie grzejnik żeliwny składający się z 4 części (,,żeberek''), trzeba użyć co najmniej

A. dwóch uchwytów

B. jednego uchwytu i dwóch wsporników

C. jednego wspornika i dwóch uchwytów

D. dwóch wsporników

Wybór jakiegokolwiek innego rozwiązania niż jeden uchwyt i dwa wsporniki jest niewłaściwy i może prowadzić do niestabilności grzejnika. Zastosowanie dwóch wsporników bez uchwytu może nie zapewnić odpowiedniego wsparcia dla całej konstrukcji, co zwiększa ryzyko uszkodzenia ściany lub samego grzejnika. W przypadku stosowania dwóch uchwytów, nie tylko może wystąpić nadmierne obciążenie, ale także ryzyko nieprawidłowego rozłożenia ciężaru, co z czasem może prowadzić do odkształceń. Wybór jednego wspornika i dwóch uchwytów również nie jest zalecany, ponieważ niewystarczająca liczba wsporników nie gwarantuje stabilności, co może skutkować niebezpieczeństwem upadku grzejnika. W praktyce, niewłaściwe mocowanie grzejnika może prowadzić do poważnych konsekwencji, takich jak pęknięcia w ścianie, uszkodzenia grzejnika oraz straty ciepła. Kluczowe jest, aby przy montażu grzejnika kierować się zasadą odpowiedniego wsparcia i rozkładu ciężaru, co jest zgodne z ogólnymi standardami branżowymi. Używanie odpowiednich narzędzi oraz przestrzeganie dobrych praktyk montażowych jest niezbędne, aby zapewnić długotrwałe i bezpieczne użytkowanie instalacji grzewczej.

Pytanie 25

Od czego należy zacząć regulację parowej, niskoprężnej instalacji ogrzewania centralnego?

A. grzejników znajdujących się najbliżej źródła ciepła

B. pionów usytuowanych najdalej od źródła ciepła

C. pionów z największym obciążeniem cieplnym

D. grzejników o najniższej mocy cieplnej

Regulacja instalacji centralnego ogrzewania jest kluczowym procesem, który ma na celu zapewnienie optymalnego komfortu cieplnego w pomieszczeniach. Jednakże, nieprawidłowe podejście do tego procesu może prowadzić do znacznych problemów. Rozpoczynanie regulacji od pionów położonych najdalej od źródła ciepła, chociaż teoretycznie może wydawać się sensowne, w praktyce prowadzi do długotrwałego procesu regulacji, który nie przynosi oczekiwanych efektów. Piony oddalone od źródła ciepła mogą nie odbierać wystarczającej ilości ciepła, co skutkuje nierównomiernym rozkładem temperatury w instalacji. Ponadto, regulując najpierw piony o największym obciążeniu cieplnym, można napotkać trudności w osiągnięciu zadowalającej efektywności cieplnej, gdyż te elementy mogą wymagać znacznej ilości ciepła, co niekoniecznie przełoży się na poprawę komfortu w pozostałych pomieszczeniach. Inną pułapką jest regulacja grzejników o najmniejszej mocy cieplnej, co może prowadzić do sytuacji, w której istotniejsze źródła ciepła nie są odpowiednio ustalone, a w efekcie pojawią się problemy z nadmiernym przegrzewaniem niektórych pomieszczeń. Błędem w myśleniu może być także nieuwzględnienie wpływu lokalizacji poszczególnych grzejników na ich wydajność. Właściwa regulacja wymaga zrozumienia dynamiki przepływu ciepła oraz odpowiedniego podejścia do każdego elementu instalacji, co w końcu prowadzi do optymalizacji całego systemu grzewczego.

Pytanie 26

W instalacji grzewczej rury miedziane DN 22 o długości 10 metrów, prowadzone w linii prostej, powinny być zaopatrzone w

A. dwuzłączkę

B. kompensator

C. tuleję ochronną miedzianą

D. tuleję ochronną stalową

Wybór niewłaściwych elementów do instalacji grzewczej może prowadzić do poważnych problemów technicznych i finansowych. Zastosowanie dwuzłączki zamiast kompensatora może wydawać się praktyczne na pierwszy rzut oka, jednak dwuzłączka jest przeznaczona do łączenia dwóch odcinków rury, a nie do kompensacji ich wydłużenia w wyniku zmian temperatury. Jej obecność w instalacji nie rozwiązuje problemu rozszerzalności cieplnej, co może prowadzić do naprężeń w rurze, a w dłuższej perspektywie do ich pęknięć. Tuleje ochronne, zarówno miedziane, jak i stalowe, pełnią zupełnie inne funkcje. Ich zadaniem jest zabezpieczenie rur przed mechanicznymi uszkodzeniami, a nie kompensacja ich wydłużenia. W przypadku stalowych tulei, dodatkowo mogą one wprowadzać ryzyko korozji, szczególnie w środowisku wilgotnym, gdzie miedź jest bardziej odporna na działanie czynników atmosferycznych. Wybór niewłaściwych komponentów może prowadzić do sytuacji, gdzie cała instalacja staje się mniej efektywna, co może skutkować zwiększonymi kosztami eksploatacyjnymi, a nawet awariami. Dlatego tak ważne jest stosowanie się do standardów branżowych, które zalecają odpowiednie rozwiązania technologiczne, by zapewnić długotrwałość i niezawodność systemów grzewczych.

Pytanie 27

Na rysunku przedstawiono

A. nagrzewnicę.

B. wentylator osiowy.

C. filtr powietrza.

D. przepustnicę.

Wybierając inną odpowiedź, można napotkać na szereg nieporozumień dotyczących funkcji i konstrukcji urządzeń w systemach wentylacyjnych i rurociągowych. Na przykład, nagrzewnica, mimo że ma za zadanie podgrzewanie powietrza, nie posiada mechanizmu regulacji przepływu, który jest kluczowy dla przepustnicy. Z kolei filtr powietrza, choć istotny w aspektach oczyszczania powietrza, również nie jest zaprojektowany do regulacji jego przepływu. Wentylator osiowy, który pełni funkcję wytwarzania ciśnienia powietrza, skupia się na jego przepływie, ale nie na regulacji tego przepływu. Każde z tych urządzeń ma swoje unikalne zadanie, jednak tylko przepustnica łączy funkcję regulacyjną z mechanizmem sterującym. Typowym błędem myślowym jest mylenie funkcji regulacyjnej z funkcjami filtracyjnymi czy wytwórczymi. Zrozumienie różnic między tymi elementami jest kluczowe dla prawidłowego projektowania i eksploatacji systemów wentylacyjnych oraz rurociągowych. Każde z tych urządzeń wymaga innego podejścia w kontekście ich montażu i utrzymania, co powinno być uwzględnione w każdym projekcie inżynieryjnym.

Pytanie 28

W systemie wodociągowym rury CPVC łączy się w metodzie

A. klejenia

B. lutowania

C. gwintowania

D. zaciskania

W technologii instalacji wodociągowej stosuje się różne metody łączenia rur, jednak niektóre z nich nie są odpowiednie dla przewodów CPVC. Gwintowanie polega na mechanicznym łączeniu rur za pomocą nakrętek i gwintów, co w przypadku materiałów plastikowych, takich jak CPVC, może prowadzić do uszkodzeń i nieszczelności. Materiały te nie mają wystarczającej wytrzymałości na naprężenia związane z gwintowaniem, co czyni tę metodę niewłaściwą. Lutowanie, które stosuje się w przypadku miedzi, wymaga wysokich temperatur, co w przypadku CPVC jest niebezpieczne i może prowadzić do zniszczenia rury. Rury CPVC są wrażliwe na ciepło, więc każda metoda wymagająca wysokiej temperatury jest nieodpowiednia. Zaciskanie, choć stosowane w niektórych systemach, wymaga odpowiednich złączek, które nie zawsze są kompatybilne z CPVC. Ponadto, technika ta jest bardziej skomplikowana i czasochłonna. Kluczowe jest zrozumienie, że wybór technologii łączenia rur powinien być dostosowany do właściwości materiału oraz specyfikacji instalacji, co pozwoli uniknąć potencjalnych problemów, jak nieszczelności czy uszkodzenia rur. Dlatego klejenie jest jedyną właściwą metodą dla CPVC, zapewniającą trwałość i niezawodność instalacji.

Pytanie 29

Jakie zasady są kluczowe podczas odpowietrzania i napełniania sieci gazowej prowadzonej na niskim i średnim ciśnieniu?

A. Ciśnienie gazu mierzone na kolumnie wydmuchowej w trakcie odpowietrzania powinno wynosić więcej niż 10 kPa

B. Odpowietrzenie powinno być realizowane niezależnie od panujących warunków atmosferycznych

C. Odpowietrzanie powinno zostać wstrzymane, jeśli w mieszance wydobywającej się z kolumny wentylacyjnej wykryto zawartość tlenu większą niż 5%

D. Uziemiony wylot kolumny wydmuchowej musi być umiejscowiony w odpowiedniej odległości od potencjalnych źródeł zapłonu oraz wyprowadzony na wysokość 3 m ponad poziom ziemi

Zarówno pomiar ciśnienia gazu na kolumnie wydmuchowej, jak i warunki atmosferyczne podczas odpowietrzania są elementami istotnymi, jednak ich niewłaściwe zrozumienie może prowadzić do niebezpiecznych sytuacji. Odpowiedź sugerująca, że ciśnienie gazu powinno przekraczać 10 kPa podczas odpowietrzania, jest myląca, ponieważ kluczowe jest, aby zapewnić stabilność i bezpieczeństwo całego systemu. Właściwe ciśnienie robocze nie powinno być jedynym czynnikiem branym pod uwagę, gdyż wysoka wartość ciśnienia może prowadzić do niekontrolowanego wydobycia gazu oraz ryzyka wybuchu. Kolejny aspekt dotyczy konieczności przeprowadzania odpowietrzania bez względu na warunki atmosferyczne. Takie podejście jest niebezpieczne, ponieważ zewnętrzne warunki, takie jak deszcz, śnieg czy wiatr, mogą wpływać na rozprzestrzenianie się gazu oraz jego potencjalne skupiska w powietrzu. Ostatecznie, ignorowanie obecności tlenu w wydobywającej się mieszaninie, co jest wskazane w kilku odpowiedziach, jest krytycznym błędem, ponieważ zbyt wysoka zawartość tlenu może prowadzić do sytuacji zapalnych, szczególnie w połączeniu z gazami palnymi. Dlatego ważne jest, aby wszystkie operacje związane z odpowietrzaniem i napełnianiem sieci gazowych były prowadzone zgodnie z rygorystycznymi normami bezpieczeństwa, uwzględniając zarówno właściwe ciśnienie, jak i odpowiednie warunki atmosferyczne oraz skład gazów w atmosferze.

Pytanie 30

Rury polietylenowe, które służą do budowy sieci wodociągowej, powinny być łączone

A. przez zgrzewanie doczołowe

B. kielichowo na uszczelkę klinkierytową

C. przez zgrzewanie kielichowe

D. kielichowo na uszczelkę gumową

Zgrzewanie doczołowe jest najczęściej stosowaną metodą łączenia rur polietylenowych w budowie sieci wodociągowych. Polega na podgrzewaniu końców rur do temperatury, w której materiał staje się plastyczny, a następnie na ich ściśnięciu, co prowadzi do połączenia ich na stałe. Ta technika zapewnia wysoką jakość połączeń, odporność na naprężenia oraz minimalizuje ryzyko wycieków. Zgrzewanie doczołowe jest zgodne z normami PN-EN 12201 oraz PN-EN 1555, które określają wymagania dotyczące rur i złączek polietylenowych w instalacjach wodociągowych. Dzięki tej metodzie połączenia mogą wytrzymać wysokie ciśnienia, co jest kluczowe w kontekście systemów wodociągowych. Przykładem zastosowania jest budowa sieci wodociągowych w miastach, gdzie zgrzewanie doczołowe pozwala na szybkie i trwałe łączenie długich odcinków rur, co znacznie przyspiesza proces budowy i zmniejsza ryzyko awarii.

Pytanie 31

Aby przeprowadzić odpowietrzanie gazociągu, trzeba zainstalować na jego końcu kolumnę odpowietrzającą, która będzie wystawać ponad poziom gruntu przynajmniej na

A. 1,0 m

B. 3,0 m

C. 4,0 m

D. 2,0 m

Odpowietrzenie gazociągu jest kluczowym procesem mającym na celu usunięcie powietrza z instalacji, co pozwala na uniknięcie problemów związanych z nieprawidłowym ciśnieniem i wydajnością systemu. Montowanie kolumny odpowietrzającej na wysokości co najmniej 3,0 m nad poziom terenu jest zgodne z normami i dobrymi praktykami w branży gazowej. Takie umiejscowienie kolumny zapewnia efektywne usuwanie powietrza, a także minimalizuje ryzyko zassania zanieczyszczeń z powierzchni gruntu. W praktyce, odpowiednie umiejscowienie kolumny odpowietrzającej wpływa na bezpieczeństwo całego systemu gazowego, ponieważ zapobiega tworzeniu się w nim miejsc gromadzenia się powietrza, które mogą powodować problemy przy dostarczaniu gazu. Ważne jest również, aby instalacja była regularnie kontrolowana i konserwowana, co zapewnia jej długą żywotność i niezawodność. Takie podejście nie tylko podnosi bezpieczeństwo, ale także pozwala na spełnianie wymogów prawnych dotyczących eksploatacji infrastruktury gazowej."

Pytanie 32

Jaką pojemność powinien mieć zbiornik na ciepłą wodę użytkową dla rodziny liczącej sześć osób, jeśli dzienne zużycie ciepłej wody wynosi 40 dm3 na osobę?

A. 120 dm3

B. 240 dm3

C. 180 dm3

D. 360 dm3

Zasobnik ciepłej wody użytkowej dla sześcioosobowej rodziny powinien mieć pojemność 240 dm3, ponieważ dzienne zużycie ciepłej wody wynosi 40 dm3 na osobę. Przy sześciu osobach całkowite zapotrzebowanie na ciepłą wodę to 6 * 40 dm3 = 240 dm3. Wybór odpowiedniej pojemności zasobnika jest kluczowy dla zapewnienia ciągłości dostaw ciepłej wody, zwłaszcza w godzinach szczytu, kiedy zapotrzebowanie na wodę może wzrosnąć. Pojemność 240 dm3 zapewnia komfort użytkowania, umożliwiając jednoczesne korzystanie z kilku punktów poboru, jak prysznic, umywalka czy zmywarka. Dobrą praktyką jest również uwzględnienie pewnego marginesu bezpieczeństwa, aby uniknąć sytuacji, w której brakuje ciepłej wody, zwłaszcza podczas intensywnego użytkowania. Warto także zwrócić uwagę na efektywność energetyczną zasobnika, co wpływa na koszty eksploatacji i ochronę środowiska. Standardy dotyczące pojemności zasobników ciepłej wody są często określane w normach branżowych, które można znaleźć w dokumentacji technicznej producentów oraz w przepisach budowlanych.

Pytanie 33

Gdzie powinien się znajdować kanał wywiewny w kotłowni z gazowym kotłem na gaz ziemny?

A. w odległości 30 cm od podłogi i mieć powierzchnię co najmniej 300 cm²

B. najlepiej blisko sufitu i mieć powierzchnię co najmniej 200 cm²

C. najlepiej blisko sufitu i mieć powierzchnię co najmniej 300 cm²

D. w odległości 30 cm od podłogi i mieć powierzchnię co najmniej 200 cm²

Kanał wentylacyjny w kotłowni z kotłem gazowym powinien być jak najwyżej, najlepiej przy samym suficie. To dlatego, że ciepłe powietrze zawsze idzie w górę. Jak go dobrze umieścisz, to produkty spalania będą lepiej usuwane i zmniejszysz ryzyko, że się nagromadzą w pomieszczeniu. Według przepisów, kanał musi mieć powierzchnię przynajmniej 200 cm², żeby powietrze mogło swobodnie przepływać i wentylacja działała. W praktyce wymiary kanału są mega ważne dla bezpieczeństwa i efektywności kotła. A pamiętaj też o regularnym czyszczeniu i konserwacji wentylacji, bo zatykanie się kanałów może prowadzić do dużych problemów. Jak będziesz tego przestrzegać, to nie tylko kocioł będzie działał jak należy, ale też spełnisz normy budowlane i bezpieczeństwa.

Pytanie 34

Jakie rury mają być używane w sieci kanalizacyjnej, aby chronić je przed szkodliwym wpływem gazów z kanałów?

A. betonowych

B. z polichlorku winylu

C. kamionkowych

D. z polipropylenu

Odpowiedzi związane z rurami kamionkowymi, PVC i polipropylenem są nietrafione. Rury kamionkowe, mimo że mają swoje miejsce w kanalizacji, nie mają takiej odporności na gazy jak beton. Są kruche i mogą pękać w trudnych warunkach, co nie jest najlepszym pomysłem. A jeśli chodzi o PVC i polipropylen, to rzeczywiście są lekkie i łatwe w montażu, ale ich odporność na wysokie temperatury i chemikalia nie dorównuje betonowi. Rury PVC szczególnie potrafią się psuć pod wpływem niektórych gazów i chemikaliów w dłuższym czasie. Często myśli się, że nowoczesne materiały plastikowe są zawsze lepsze, ale w kanalizacji, zwłaszcza tam, gdzie trzeba się zmierzyć z agresywnymi substancjami, beton jest najrozsądniejszym wyborem. Dobrze jest odpowiednio dobierać materiały do budowy infrastruktury kanalizacyjnej, bo to klucz do długotrwałego działania i bezpieczeństwa, co potwierdzają różne normy i wytyczne w branży.

Pytanie 35

Rury PE lub inne materiały mogą być używane do konstrukcji sieci gazowej?

A. polibutylenowe

B. stalowe czarne

C. polipropylenowe

D. stalowe ocynkowane

Rury stalowe czarne to niekwestionowany wybór, jeśli chodzi o budowę sieci gazowych. Są naprawdę wytrzymałe i radzą sobie nawet w trudnych warunkach. Mają wysoką odporność na ciśnienie, co jest mega istotne w tym przypadku. Takie rury najczęściej robi się z dobrej jakości stali węglowej i są zgodne z różnymi normami, na przykład PN-EN 10255. Można je łatwo łączyć tradycyjnymi metodami spawania, co daje pewność, że połączenia będą szczelne i trwałe. W instalacjach podziemnych, gdzie rury muszą wytrzymać różne obciążenia oraz korozję, czarne stalowe sprawdzają się znakomicie. Fajnie, że można je dodatkowo zabezpieczyć powłokami bitumicznymi, dzięki czemu są jeszcze trwalsze. W moim odczuciu, to świetny wybór, bo nie tylko są praktyczne, ale i spełniają wymagania bezpieczeństwa, co w branży gazowej jest kluczowe.

Pytanie 36

W systemie ogrzewania połączenia trwałe z rur PP wykonuje się w metodzie

A. zaprasowywania

B. klejenia

C. zaciskania

D. zgrzewania

Zgrzewanie rur z polipropylenu (PP) jest jedną z najczęściej stosowanych metod łączenia, zwłaszcza w instalacjach grzewczych. Technologia ta polega na podgrzewaniu końców rur do odpowiedniej temperatury i następnie ich złączeniu pod wpływem ciśnienia. Dzięki temu uzyskuje się połączenie o wysokiej wytrzymałości oraz odporności na różne chemikalia i wysokie temperatury. Przykładem zastosowania zgrzewania są systemy ogrzewania podłogowego, gdzie zgrzewane rury PP zapewniają efektywną i równomierną dystrybucję ciepła. Zgrzewanie zgodne jest z europejskimi normami PN-EN 12201 oraz PN-EN 1451, które określają wymagania jakościowe dla systemów rur z tworzyw sztucznych. Warto zaznaczyć, że zgrzewanie wymaga odpowiednich narzędzi, jak zgrzewarki, oraz znajomości procesu, aby uniknąć błędów, które mogą prowadzić do uszkodzenia systemu. W praktyce zgrzewanie jest szybkie, tanie i efektywne, co czyni tę metodę jedną z najbardziej efektywnych w branży budowlanej.

Pytanie 37

Które urządzenie służy do redukcji ciśnienia gazu znajdującego się w 11 kg butli na propan-butan?

A. D.

B. A.

C. C.

D. B.

Wybór odpowiedzi, która nie jest reduktorem ciśnienia, może wynikać z niepełnego zrozumienia funkcji poszczególnych urządzeń gazowych. Należy zauważyć, że nie wszystkie elementy instalacji gazowych pełnią tę samą rolę. Przykładowo, inne urządzenia mogą służyć do filtracji, pomiaru przepływu lub zmiany stanu gazu, ale nie do redukcji ciśnienia. Zrozumienie, że reduktor ciśnienia jest nie tylko elementem regulującym, ale również mającym decydujący wpływ na bezpieczeństwo, jest kluczowe. Błędne odpowiedzi mogą sugerować, że użytkownicy są nieświadomi, jak ważne jest stosowanie odpowiednich urządzeń zgodnych z normami bezpieczeństwa. Zastosowanie niewłaściwego urządzenia może prowadzić do nieprawidłowego funkcjonowania systemu, co w najgorszym przypadku może skutkować wyciekiem gazu lub innymi niebezpiecznymi sytuacjami. W procesie wyboru odpowiedniego elementu do instalacji gazowej warto kierować się wiedzą na temat specyfiki i zastosowania każdego z urządzeń, co pozwoli uniknąć typowych błędów myślowych. Edukacja w zakresie instalacji i konserwacji urządzeń gazowych jest kluczowa dla zapewnienia ich bezpieczeństwa i efektywności działania.

Pytanie 38

Częścią układu wentylacji mechanicznej nawiewno-wywiewnej jest

A. wyrzutnia powietrza

B. nagrzewnica

C. nawiewnik

D. czerpnia powietrza

Wyrzutnia powietrza jest kluczowym elementem w systemach wentylacji mechanicznej nawiewno-wywiewnej, ponieważ odpowiada za usuwanie zużytego powietrza z pomieszczeń. Zgodnie z normami branżowymi, takie jak PN-EN 13779, wyrzutnie powietrza powinny zapewniać skuteczną wymianę powietrza, co jest niezbędne dla utrzymania odpowiednich warunków mikroklimatycznych w obiektach. Przykładem zastosowania wyrzutni powietrza jest biurowiec, gdzie usuwanie ciepłego i wilgotnego powietrza z pomieszczeń pozwala na wprowadzenie świeżego powietrza, co zapewnia komfort pracowników oraz minimalizuje ryzyko rozwoju pleśni. Efektywne usuwanie powietrza jest również kluczowe w obiektach przemysłowych, gdzie zanieczyszczenia powietrza mogą wpływać na jakość produkcji oraz zdrowie pracowników. Wyrzutnie mogą być stosowane w różnych konfiguracjach, w zależności od układu pomieszczeń, co powinno być zawsze uzgadniane z projektem systemu wentylacyjnego, aby osiągnąć optymalne wyniki operacyjne.

Pytanie 39

Częścią wyposażenia systemu kanalizacyjnego jest

A. zasuwa burzowa

B. zdrój uliczny

C. hydrant

D. zawór zwrotny

Zasuwa burzowa jest kluczowym elementem uzbrojenia instalacji kanalizacyjnej, który odgrywa istotną rolę w zarządzaniu wodami opadowymi. Jej głównym zadaniem jest kontrolowanie przepływu wody w systemie, co przyczynia się do zapobiegania powodziom oraz skutków erozji. Dzięki zastosowaniu zasuw burzowych możliwe jest również skuteczne oczyszczanie wód deszczowych przed ich odprowadzeniem do zbiorników wodnych. W praktyce zasuwa burzowa pozwala na zamknięcie lub otwarcie przepływu wody, co jest niezwykle ważne w sytuacjach, gdy wymagana jest konserwacja lub naprawa sieci. Zgodnie z normami branżowymi, takie jak PN-EN 1074, zasuwy powinny być łatwe w obsłudze oraz wykonane z materiałów odpornych na korozję, co zapewnia ich długowieczność i niezawodność. Przykładem zastosowania zasuw burzowych może być systemy odwodnienia na terenach miejskich, gdzie ich użycie pozwala na szybkie reagowanie w obliczu intensywnych opadów deszczu.

Pytanie 40

W jakiej metodzie łączy się kable centralnego odkurzacza z rurami PVC?

A. Zaprasowywania

B. Gwintowania

C. Zgrzewania

D. Klejenia

Wybór innych metod łączenia przewodów PVC w systemach centralnego odkurzacza, takich jak zaprasowywanie, zgrzewanie czy gwintowanie, jest nietrafiony i niezgodny z najlepszymi praktykami branżowymi. Zaprasowywanie polega na mechanicznej obróbce końcówki rury, co może prowadzić do osłabienia struktury materiału i w rezultacie do nieszczelności. Ta metoda nie jest zalecana do łączenia rur PVC przeznaczonych do odkurzaczy centralnych, ponieważ nie zapewnia odpowiedniej szczelności i trwałości, które są kluczowe w tych systemach. Zgrzewanie, choć skuteczne w przypadku niektórych materiałów, nie jest właściwe dla rur PVC, które nie ulegają topnieniu w standardowych warunkach, a ich łączenie wymaga innej technologii. Gwintowanie, z kolei, jest procesem stosowanym głównie w metalach i nie jest odpowiednie dla rur PVC, które nie posiadają wystarczającej strukturalnej integralności, aby utrzymać połączenia gwintowe pod ciągłym obciążeniem. Użycie tych metod może skutkować awarią systemu, co prowadzi do kosztownych napraw. Właściwe zrozumienie technologii łączenia rur PVC ma kluczowe znaczenie dla skuteczności i trwałości systemów centralnych odkurzaczy, dlatego klejenie jest metodą preferowaną i zapewniającą długoterminowe działanie bez problemów z nieszczelnością.

Rozpocznij nowy egzamin

Powrót do strony głównej
