Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 27 kwietnia 2026 07:58
Data zakończenia: 27 kwietnia 2026 08:24

Egzamin niezdany

Wynik: 16/40 punktów (40,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Sposób realizacji procesów obróbczych do wykonania gwintu wewnętrznego na tokarce uniwersalnej powinien obejmować następujące etapy:

A. nawiercanie, wiercenie, gwintowanie, fazowanie krawędzi

B. nawiercanie, wiercenie, fazowanie krawędzi, gwintowanie

C. wiercenie, gwintowanie, fazowanie krawędzi

D. wiercenie, nawiercanie, gwintowanie

Jeśli wybierzesz niewłaściwą sekwencję operacji, to może się okazać, że gwint wewnętrzny wyjdzie kiepsko, a to w obróbce skrawaniem jest dosyć istotna sprawa. Niektóre osoby pomijają kluczowe etapy, a to wpływa na jakość końcowego produktu. Wiercenie to oczywiście ważna część, ale nawiercenie, jako pierwszy krok, też jest istotne, bo przecież musimy mieć odpowiedni otwór o mniejszej średnicy. Jak zignorujesz fazowanie krawędzi, to ryzykujesz uszkodzenie narzędzi do gwintowania, a to zdecydowanie zwiększa szansę na błędy przy gwintowaniu. Również kolejność działań ma mega znaczenie; jeśli zaczniesz gwintowanie przed nawierceniem i wierceniem, narzędzie może mieć problem z robotą. Użycie złej sekwencji może doprowadzić do tego, że elementy się nie będą pasować, a to skutkuje złym połączeniem w mechanizmach. Z własnego doświadczenia mogę powiedzieć, że znajomość sekwencji operacji jest kluczowa dla efektywności produkcji i redukcji strat materiałowych oraz czasowych, co przecież dobrze zna każdy, kto działa w branży obróbczej.

Pytanie 2

Którym przyrządem pomiarowym należy zmierzyć długość wałka pokazanego na rysunku?

A. Suwmiarką o zakresie pomiarowym 0-150 mm i dokładności 0,1 mm

B. Mikrometrem o zakresie pomiarowym 100-125 mm

C. Mikrometrem o zakresie pomiarowym 75-100 mm

D. Suwmiarką o zakresie pomiarowym 0-150 mm i dokładności 0,05 mm

Wybór niewłaściwego narzędzia pomiarowego, takiego jak mikrometr o zakresie 75-100 mm czy suwmiarka, może prowadzić do wielu problemów w dokładności pomiaru. Mikrometr o zakresie 75-100 mm nie jest odpowiedni, ponieważ jego maksymalne możliwe mierzone wymiary kończą się na 100 mm. To oznacza, że jeśli długość wałka wyniesie nawet 100,01 mm, narzędzie nie będzie w stanie tego zmierzyć, co może prowadzić do błędnych wyników i decyzji na podstawie niedokładnych danych. Z kolei suwmiarka, mimo że jest narzędziem wszechstronnym, nie oferuje takiej samej precyzji jak mikrometr, co czyni ją niewłaściwym wyborem w tym przypadku. W praktyce, w sytuacjach wymagających wysokiej dokładności, użyciem suwmiarki można ryzykować błędy pomiarowe, które mogą być konsekwentnie większe niż w przypadku mikrometru. Takie podejście do pomiarów często wynika z niedostatecznej znajomości narzędzi pomiarowych oraz ich właściwości, co może prowadzić do ogólnych nieporozumień w zakresie decyzji inżynieryjnych. Wybierając narzędzie do pomiaru, kluczowe jest zrozumienie ograniczeń i specyfikacji każdego z nich w kontekście wymagań pomiarowych, co jest fundamentalnym błędem, który prowadzi do wyboru niewłaściwego narzędzia.

Pytanie 3

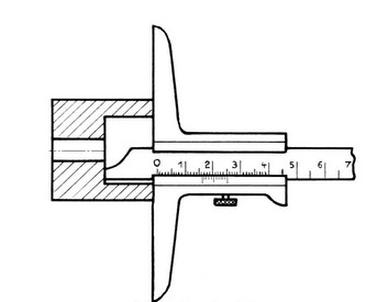

Do pomiaru przedstawionego na rysunku użyto

A. średnicówki mikrometrycznej.

B. suwmiarki uniwersalnej.

C. mikrometru talerzykowego.

D. głębokościomierza suwmiarkowego.

Poprawna odpowiedź to głębokościomierz suwmiarkowy, narzędzie zaprojektowane specjalnie do pomiaru głębokości otworów, rowków oraz innych elementów, gdzie precyzyjne określenie odległości od krawędzi do dna jest kluczowe. Wyróżnia się ono wysięgnikiem oraz noniuszem, co umożliwia dokładne odczyty na skali. Głębokościomierze suwmiarkowe są powszechnie używane w przemyśle oraz laboratoriach, gdzie precyzja pomiarów ma kluczowe znaczenie, na przykład w obróbce metali lub w kontrolach jakości. Standardy dotyczące dokładności pomiarów, jak ISO 13385-1, podkreślają znaczenie precyzyjnych narzędzi pomiarowych, takich jak głębokościomierze suwmiarkowe, które pozwalają na uzyskanie dokładnych i powtarzalnych wyników. Dodatkowo, umiejętność posługiwania się tym narzędziem jest istotna dla inżynierów oraz techników, co podkreśla jego zastosowanie w edukacji technicznej oraz zawodowej.

Pytanie 4

W warunkach obróbczych najlepiej chropowatość frezowanej powierzchni ocenić przy użyciu

A. passametry

B. czujnika zegarowego

C. wzorców chropowatości

D. profilometru optycznego

Wzorce chropowatości są kluczowymi narzędziami w pomiarach jakości powierzchni obrabianych. Zgodnie z normami ISO 4287 oraz ISO 1302, wzorce te umożliwiają precyzyjne określenie chropowatości, co jest niezwykle istotne w procesach produkcyjnych. Wzorce chropowatości są wykonane z materiałów o znanej i kontrolowanej chropowatości, co pozwala na porównanie ich z badanym elementem. Przykładem zastosowania wzorców chropowatości może być kontrola jakości elementów maszynowych, gdzie wymagana jest wysoka precyzja w zakresie chropowatości powierzchni, aby zapewnić odpowiednią współpracę pomiędzy częściami. W przypadku stosowania wzorców, operatorzy mogą jednoznacznie określić, czy dany produkt spełnia normy technologiczne. Dodatkowo, korzystanie z wzorców przyczynia się do zmniejszenia ryzyka błędów pomiarowych poprzez ustandaryzowanie procesu pomiarowego, co jest zgodne z najlepszymi praktykami w inżynierii produkcji.

Pytanie 5

Czym jest funkcja M04 w systemie sterującym?

A. lewym obrotem wrzeciona

B. interpolacją kołową

C. zatrzymaniem wrzeciona

D. interpolacją liniową

Funkcja M04 w programie sterującym rzeczywiście odnosi się do lewej rotacji wrzeciona. Jest to kluczowy aspekt w kontekście obróbki CNC, gdzie precyzyjne sterowanie kierunkiem obrotu narzędzia ma fundamentalne znaczenie dla jakości i dokładności wykonanych operacji. Lewe obroty wrzeciona są wykorzystywane w sytuacjach, gdy konieczne jest usunięcie materiału w określony sposób, co może być szczególnie istotne w przypadku obróbki materiałów o specyficznych właściwościach. Na przykład, podczas frezowania lub wiercenia w materiałach takich jak aluminium czy stal, kontrola kierunku obrotu pozwala na optymalne wykorzystanie narzędzi skrawających, co przekłada się na wydajność procesu oraz jakość powierzchni obrabianych. W przemyśle obróbczo-mechanicznym standardy, takie jak ISO 9001, kładą nacisk na systematyczne podejście do zapewnienia wysokiej jakości procesów, co w pełni koresponduje z umiejętnością stosowania odpowiednich funkcji w programowaniu maszyn CNC.

Pytanie 6

W produkcji jednostkowej, do nacinania uzębień kół zębatych, najbardziej opłacalnym rozwiązaniem jest zakup i wykorzystanie

A. dłutownicy Fellowsa

B. dłutownicy Maaga

C. frezarki pionowej ze stołem magnetycznym

D. frezarki uniwersalnej z podzielnicą

Dłutownice Maaga i Fellowsa, mimo że są popularnymi maszynami do nacinania uzębień, nie są optymalnym wyborem w kontekście produkcji jednostkowej. Dłutownica Maaga, znana ze swojej zdolności do obróbki dużych serii, wymaga specyficznych narzędzi, co w przypadku produkcji jednostkowej prowadzi do zwiększenia kosztów związanych z zakupem i utrzymaniem tych narzędzi. Również dłutownica Fellowsa, chociaż stosunkowo precyzyjna, jest bardziej odpowiednia do produkcji masowej, gdzie można zredukować koszty poprzez dużą liczbę powtórzeń. W kontekście produkcji jednostkowej, jej zastosowanie wiąże się z dużym nakładem czasu na przystosowanie maszyny do różnych zadań, co wpływa negatywnie na efektywność operacyjną. Frezarka pionowa ze stołem magnetycznym również nie jest najlepszym wyborem w tej sytuacji. Choć umożliwia obróbkę detali o różnorodnych kształtach, jej ograniczenia związane z czasem przestawiania i koniecznością stosowania dodatkowych uchwytów mogą prowadzić do komplikacji w procesie produkcyjnym. Typowym błędem jest myślenie, że bardziej wyspecjalizowane maszyny zawsze zapewnią lepsze wyniki. Praktyka pokazuje, że wszechstronność i możliwość szybkiej adaptacji do różnych zadań są kluczowe, szczególnie w produkcji jednostkowej, gdzie efektywność i koszt są na pierwszym miejscu.

Pytanie 7

Średnica wałka przed procesem toczenia wynosi 78 mm. Jaką głębokość skrawania powinno się ustawić, aby po wykonaniu dwóch przejść noża tokarskiego uzyskać średnicę wynoszącą 74 mm?

A. 0,5 mm

B. 1,0 mm

C. 2,0 mm

D. 4,0 mm

Głębokość skrawania w obróbce tokarskiej jest kluczowym parametrem wpływającym na dokładność i jakość wyrobu. Odpowiedzi wskazujące 0,5 mm, 2,0 mm, czy 4,0 mm, wynikają z pomyłek w podstawowej logice obliczeń. W przypadku wybrania 0,5 mm, uzyskalibyśmy jedynie 1 mm redukcji średnicy po dwóch przejściach, co jest niewystarczające do osiągnięcia docelowej wartości 74 mm. Z kolei głębokość 2,0 mm w jednym przejściu oznaczałaby zbyt dużą głębokość skrawania, co może prowadzić do szybszego zużycia narzędzia oraz obniżenia jakości obrabianego wyrobu. Ustawienie głębokości skrawania na 4,0 mm w jednym przejściu wymagałoby również zastosowania narzędzi o większej wytrzymałości, co jest często niepraktyczne i może prowadzić do uszkodzeń wałka. Prawidłowe podejście do obliczeń związanych z głębokością skrawania powinno uwzględniać zarówno wymaganą dokładność, jak i specyfikę materiału obrabianego. Dobór głębokości skrawania powinien być oparty na uwzględnieniu norm produkcyjnych oraz danych technicznych narzędzi skrawających, aby zminimalizować ryzyko defektów i zapewnić optymalną wydajność procesu. Wobec tego, kluczowe jest zrozumienie zasad fizyki obróbki skrawaniem oraz umiejętność analizy efektów różnych parametrów na proces produkcji.

Pytanie 8

Przedstawiona na rysunku oprawka narzędziowa używana jest do

A. toczenia.

B. radełkowania.

C. polerowania.

D. szlifowania.

Wybór odpowiedzi wskazujących na polerowanie, szlifowanie lub toczenie oprawki narzędziowej świadczy o pewnym nieporozumieniu związanym z funkcją i zastosowaniem narzędzi przemysłowych. Polerowanie to proces mający na celu uzyskanie gładkiej powierzchni, co osiąga się zazwyczaj poprzez stosowanie materiałów ściernych lub polerskich. W przypadku oprawki narzędziowej do radełkowania, nie ma zastosowania, ponieważ nie jest wyposażona w właściwe elementy do wygładzania powierzchni, a jej konstrukcja jest zaprojektowana do tworzenia rowków, a nie ich wygładzania. Szlifowanie, z drugiej strony, jest techniką również polegającą na usuwaniu materiału, lecz wykorzystuje bardziej agresywne podejście, gdzie materiał jest usuwany w wyniku tarcia z zastosowaniem ściernic. Oprawka do radełkowania nie spełnia jednak norm wydajnościowych i technicznych związanych z szlifowaniem, mając na celu zupełnie inne właściwości i efekty. Toczenie jest procesem obróbczy stworzonym do przekształcania materiału w przyrządach obrotowych, co również jest dalekie od funkcji radełkowania. Typowym błędem jest mylenie tych procesów lub narzędzi, co często wynika z powierzchownej wiedzy na temat obróbki skrawaniem. Warto zatem zaznaczyć, że każda z tych technik ma swoje specyficzne zastosowanie oraz narzędzia, a ich niewłaściwe łączenie prowadzi do nieefektywności i niedoskonałości w produkcie finalnym.

Pytanie 9

Której z wymienionych operacji nie można wykonać z wykorzystaniem podzielnicy uniwersalnej przedstawionej na zdjęciu?

A. Frezowanie rowków wpustowych wewnętrznych.

B. Frezowanie zębów metodą kształtową.

C. Frezowanie krótkich zębatek.

D. Frezowanie rowków nieprzelotowych zewnętrznych.

Widzę, że wybrałeś odpowiedź na temat frezowania krótkich zębatek lub rowków, ale może nie do końca zrozumiałeś, jak działa podzielnica uniwersalna. Ona jest głównie do dzielenia kątowego, więc można ją używać do ustawiania narzędzi, ale nie do wszystkich operacji frezarskich. Frezowanie zębatek to coś, gdzie potrzebujesz konkretnych ustawień, a podzielnica może nie wystarczyć do precyzyjnego frezowania zębów. Różne rodzaje obróbki wymagają różnych narzędzi, a to, że niektóre operacje są do siebie podobne, wcale nie oznacza, że można je robić tym samym sprzętem. Warto zwracać uwagę na szczegóły i myśleć przed działaniem, bo to może uratować cię od wielu błędów.

Pytanie 10

Zabieg powiercania przedstawiono na rysunku oznaczonym literą

A. B.

B. A.

C. D.

D. C.

Wybór odpowiedzi, która nie dotycząca właściwego powiercania, może się brać z niepełnego pojęcia o obróbce skrawaniem. Jeśli wybrałeś rysunki A, C lub D, to zobacz, że narzędzia do nich mogą nie mieć odpowiednich kształtów ani właściwości do skrawania. Narzędzie w kształcie litery V jest specyficzne dla powiercania, więc brak go w innych odpowiedziach może prowadzić do pomyłek. Tak naprawdę inne techniki, jak frezowanie czy wiercenie, używają narzędzi o różnych kształtach, dlatego te odpowiedzi nie są dobre w tym pytaniu. Często ludzie mylą cechy powiercania z innymi procesami, co źle wpływa na wnioski. Każda metoda obróbcza ma swoje własne właściwości, więc warto znać ich różnice i specyfikę. Bez dobrej wiedzy o narzędziach skrawających można łatwo się pomylić przy wyborze właściwego narzędzia do zadania.

Pytanie 11

Przedstawione na rysunku pokrętło na pulpicie sterowniczym tokarki CNC służy do zmiany

A. prędkości obrotowej.

B. głębokości skrawania.

C. prędkości skrawania.

D. prędkości posuwu.

Poprawna odpowiedź to prędkość posuwu, ponieważ pokrętło na pulpicie sterowniczym tokarki CNC ma na celu regulację tego właśnie parametru. W praktyce, prędkość posuwu odnosi się do szybkości, z jaką narzędzie skrawające przesuwa się wzdłuż obrabianego materiału. Zmiana tego parametru jest kluczowa, aby osiągnąć optymalne rezultaty w procesie obróbczych, takie jak jakość powierzchni i wydajność skrawania. Na przykład, zbyt niska prędkość posuwu może prowadzić do nadmiernego nagrzewania się narzędzia oraz pogorszenia jakości obrabianego przedmiotu, podczas gdy zbyt wysoka prędkość może skutkować uszkodzeniem narzędzia i materiału. W przemyśle stosuje się różne standardy, takie jak ISO 1000, które dostarczają wytycznych dotyczących parametrów obróbczych, w tym prędkości posuwu, aby zapewnić optymalne i bezpieczne warunki pracy. Wiedza na temat dostosowywania prędkości posuwu jest niezbędna dla operatorów maszyn CNC, aby mogli skutecznie reagować na zmiany w materiale i wymaganiach produkcyjnych.

Pytanie 12

Jakie są korzyści płynące z szlifowania wałków bezkłowego w porównaniu do szlifowania kłowego?

A. wyższa precyzja obróbki spowodowana brakiem sztywnego mocowania wałków

B. lepsza wydajność z uwagi na oszczędność czasu w realizacji nakiełków i mocowaniu przedmiotu

C. większe bezpieczeństwo procesu obróbczy w związku z mniejszą prędkością obwodową ściernicy

D. możliwość użycia tylko jednej ściernicy

Szlifowanie kłowe wymaga solidnego zamocowania wałków, co często prowadzi do problemów z dokładnością oraz wydajnością obróbki. Wybór odpowiedniego zamocowania ma kluczowe znaczenie, ponieważ wszelkie błędy w tym zakresie mogą prowadzić do wibracji i zniekształceń wałków, co wpływa na jakość szlifowanej powierzchni. Ponadto, odpowiedzi sugerujące większe bezpieczeństwo obróbki ze względu na niższą prędkość obwodową ściernicy są mylące. W rzeczywistości bezpieczeństwo procesu obróbczego zależy bardziej od stabilności urządzenia oraz odpowiedniego nadzoru nad pracą maszyny niż od prędkości samego narzędzia ściernego. Nie ma również podstaw do twierdzenia, że szlifowanie bezkłowe ogranicza się do użycia jednej ściernicy; wiele zastosowań wymaga różnorodnych narzędzi, aby dostosować się do specyficznych wymagań obróbczych. Warto zwrócić uwagę, że pomimo zalet szlifowania bezkłowego, niektóre sytuacje mogą wymagać zastosowania kłowego, szczególnie gdy precyzja mocowania jest niezbędna. Użytkownicy powinni być świadomi tych aspektów, aby podejmować świadome decyzje dotyczące wyboru techniki obróbczej, która najlepiej odpowiada ich potrzebom produkcyjnym.

Pytanie 13

Ile wynosi długość czynnej krawędzi skrawającej dla kąta przystawienia Kr = 60° i głębokości skrawania ap= 5 mm? Skorzystaj z danych w tabeli.

K_r	95°	95°	93°	90°	75°	72,5°	63°	60°	45°
sin K_r	0,996	0,996	0,999	1	0,966	0,954	0,891	0,866	0,707

A. lSa = 8,44 mm

B. lSa = 7,26 mm

C. lSa = 4,65 mm

D. lSa = 5,77 mm

Wybór niewłaściwej długości czynnej krawędzi skrawającej może wynikać z nieprawidłowego zrozumienia podstawowych zasad obliczeń w obróbce skrawaniem. Niektórzy mogą błędnie interpretować głębokość skrawania jako wartość całkowitą, a nie jako parametr, który należy podzielić przez sinus kąta przystawienia. W przypadku kąta 60°, kluczowym krokiem jest zrozumienie, że sinus tego kąta wynosi 0,866, co jest niezbędne do prawidłowego obliczenia długości czynnej krawędzi. Wybór innych wartości, takich jak 4,65 mm czy 7,26 mm, może sugerować, że użytkownik nie zastosował wzoru lub zmienił parametry na etapie obliczeń. Często występującym błędem jest także mylenie kątów przystawienia z innymi kątami, co prowadzi do zastosowania błędnych danych tabelarycznych. W praktyce, niepoprawne obliczenia mogą prowadzić do znacznych strat materiałowych oraz obniżenia jakości produkcji. Dlatego tak istotne jest zachowanie precyzji oraz znajomości podstawowych zasad obliczeń w procesach skrawania, co jest kluczowe dla uzyskania pożądanych efektów oraz zgodności z normami branżowymi.

Pytanie 14

Wskazanie mikrometru wynosi

A. 40,87 mm

B. 37,40 mm

C. 41,37 mm

D. 40,37 mm

Niepoprawna odpowiedź może wynikać z nieporozumienia związku między odczytem głównym a wartością na skali noniusza. W przypadku odpowiedzi takich jak 41,37 mm czy 40,37 mm, błąd może być spowodowany niewłaściwym dodawaniem wartości skali lub błędnym identyfikowaniem, która linia na noniuszu odpowiada największej wartości. Z kolei odpowiedź 37,40 mm jest wynikiem błędnego odczytu i kompletnym zignorowaniem wartości głównej, co wskazuje na poważne braki w umiejętności pomiaru. W praktyce, takie błędy mogą prowadzić do znaczących problemów w produkcji, gdzie precyzyjne wymiary są kluczowe dla bezpieczeństwa i funkcjonalności produktów. Użytkownicy muszą zrozumieć, że pomiar mikrometrem wymaga nie tylko technicznych umiejętności, ale również uwagi na detale i zrozumienia, jak różne skale współdziałają ze sobą. Właściwy odczyt skali mikrometru wymaga również praktyki oraz świadomości, że nawet drobne błędy mogą wpłynąć na końcowy wynik pomiaru, co jest szczególnie istotne w kontekście norm ISO dotyczących precyzyjnych pomiarów.

Pytanie 15

Przyrząd kontrolny przedstawiony na rysunku służy do sprawdzania

A. równoległości czopów wałków,

B. średnicy wałków,

C. bicia promieniowego wałków,

D. chropowatości powierzchni wałków.

Wybór odpowiedzi dotyczącej równoległości czopów wałków, bicia promieniowego wałków czy chropowatości powierzchni wałków jest związany z pewnymi nieporozumieniami technicznymi. Równoległość czopów wymaga wykorzystania specjalistycznych narzędzi, takich jak wskaźniki zegarowe lub inne przyrządy do pomiaru, które oferują możliwość oceny odchylenia od idealnej linii. Kaliber szczękowy nie jest przeznaczony do takich zastosowań, gdyż jego konstrukcja nie umożliwia dokładnego pomiaru tych parametrów. Podobnie, bicie promieniowe wałków wymaga zastosowania narzędzi do pomiaru dynamicznego, które reagują na ruch obrotowy i pozwalają na wykrycie niewielkich odchyleń w kształcie. Kaliber szczękowy nie ma takich możliwości, ponieważ jego funkcja ogranicza się wyłącznie do pomiaru wymiarów zewnętrznych. Chropowatość powierzchni również nie jest mierzona za pomocą kalibrów szczękowych, ale wymaga specjalistycznych instrumentów, takich jak profilometry czy tester chropowatości, które zapewniają dokładne dane na temat tekstury powierzchni. Zrozumienie, jakie parametry można skutecznie mierzyć konkretnym narzędziem, jest kluczowe dla prawidłowego przeprowadzenia kontroli jakości oraz zapewnienia zgodności produktów z wymaganiami technicznymi.

Pytanie 16

Zgodnie z rysunkiem wartość parametru I interpolacji kołowej G02 wynosi

A. 26 mm

B. 60 mm

C. 40 mm

D. 30 mm

Wybór niewłaściwej wartości, takiej jak 60 mm, 30 mm czy 40 mm, może wynikać z nieprawidłowej interpretacji rysunku oraz z braku zrozumienia zasad interpolacji kołowej w kontekście programowania CNC. Wartości te sugerują błędne pojęcie o tym, co oznacza parametr I. Często zdarza się, że osoby uczące się obsługi maszyn CNC mylą pojęcie promienia łuku z odległością do środka łuku, co prowadzi do nieprawidłowych obliczeń. W rzeczywistości, parametr I określa nie tylko położenie środka łuku, ale również jego relację do punktu początkowego. Niezrozumienie tego aspektu może prowadzić do ogromnych błędów w obróbce, co w efekcie może obniżyć jakość gotowych produktów. W praktyce, błędne ustawienie parametru I może spowodować, że narzędzie nie podąży za zamierzonym trajektorią, co z kolei prowadzi do uszkodzenia materiału lub maszyn. Aby uniknąć takich pomyłek, kluczowe jest, aby programiści CNC dokładnie analizowali wszystkie dane i współrzędne przedstawione w rysunkach oraz stosowali się do dobrych praktyk w obliczeniach parametrów ruchu. Zachęcamy do przeprowadzenia dodatkowych ćwiczeń praktycznych w celu lepszego zrozumienia i zapamiętania zależności między punktami a parametrami w G-kodzie.

Pytanie 17

Podczas obróbki zewnętrznej powierzchni wałka, jednym z symptomów zużycia ostrza narzędzia jest wzrost

A. średnicy wałka

B. wydajności obróbczej

C. dokładności realizacji

D. gładkości powierzchni po obróbce

Wydajność obróbki, gładkość obrobionej powierzchni oraz dokładność wykonania to aspekty, które nie są bezpośrednio związane z objawami zużycia ostrza noża w kontekście toczenia. Wydajność obróbcza może wzrosnąć w pewnych warunkach, gdy zwiększamy prędkość skrawania lub zastosujemy bardziej efektywne strategie posuwu, ale nie jest to skorelowane z samym zużyciem narzędzia. W rzeczywistości, kiedy ostrze noża staje się mniej efektywne, wydajność obróbcza zazwyczaj spada, co prowadzi do dłuższego czasu obróbki i większego zużycia energii. Jeśli chodzi o gładkość obrobionej powierzchni, to jej poprawa często wiąże się z nowymi, ostrymi narzędziami, które są w stanie generować lepsze wykończenie. Problemy z gładkością mogą być rezultatem zużycia narzędzia, ale nie świadczą one o zwiększeniu średnicy wałka. Podobnie, dokładność wykonania wymaga stosowania narzędzi w dobrym stanie, a ich zużycie prowadzi do luźniejszych tolerancji i nieprecyzyjnych wymiarów. Typowym błędem myślowym jest zakładanie, że wydajność, gładkość i dokładność mogą poprawić się mimo zużycia narzędzia, co jest sprzeczne z fundamentalnymi zasadami inżynierii obróbczej. Dlatego ważne jest, aby systematycznie kontrolować stan narzędzi i podejmować działania zapobiegawcze, aby zapewnić wysoką jakość oraz efektywność procesów skrawania.

Pytanie 18

Dla płytki R390-11 T3 04M-PM szybkość skrawania podczas obróbki staliwa wynosi

A. 295÷285 m/min

B. 190÷100 m/min

C. 250÷240 m/min

D. 320÷300 m/min

Poprawna odpowiedź, czyli zakres 250÷240 m/min, odnosi się do optymalnej szybkości skrawania dla płytki R390-11 T3 04M-PM podczas obróbki staliwa. Ta konkretna wartość została wskazana na etykiecie płytki, co podkreśla znaczenie dokładnych danych producenta w praktyce inżynieryjnej. Ustalanie właściwej szybkości skrawania jest kluczowe dla osiągnięcia efektywności obróbczej oraz jakości wykończenia powierzchni detali. Zbyt niska prędkość może prowadzić do obniżenia wydajności, a zbyt wysoka może skutkować nadmiernym zużyciem narzędzia i pogorszeniem jakości obróbki. Przykładowo, w branży obróbczej, stosowanie się do zalecanych prędkości skrawania pozwala na optymalizację cykli produkcyjnych i redukcję kosztów. Warto również pamiętać o standardach, takich jak ISO 3685, które dostarczają informacji na temat prędkości skrawania dla różnych materiałów i narzędzi skrawających, co dodatkowo wspiera podejmowanie właściwych decyzji technologicznych.

Pytanie 19

Na rysunku przedstawiono pomiar

A. bezdotykowy wartości korekcyjnej narzędzia.

B. temperatury płytki skrawającej.

C. chropowatości płytki skrawającej.

D. przesunięcia punktu zerowego przedmiotu.

Odpowiedź jest poprawna, ponieważ na rysunku przedstawiono pomiar bezdotykowy, który jest kluczowy w nowoczesnych technologiach obróbczych. W kontekście obróbki CNC, precyzyjne pomiary są niezbędne do ustawienia narzędzi, co wpływa na dokładność produkcji. Bezdotykowe systemy pomiarowe, takie jak lasery czy czujniki optyczne, umożliwiają szybkie i dokładne określenie wartości korekcyjnych narzędzi, co minimalizuje ryzyko błędów związanych z mechanicznym kontaktem. Dobrą praktyką w przemyśle jest regularne kalibrowanie takich systemów, aby zapewnić ich niezawodność i precyzję. W dziedzinie inżynierii mechanicznej, zastosowanie technologii pomiarowych o wysokiej dokładności przyczynia się do lepszego zarządzania procesami produkcyjnymi oraz zwiększenia efektywności operacyjnej.

Pytanie 20

Który zabieg obróbki skrawaniem należy wykonać na powierzchni oznaczonej na rysunku Tr24x5?

A. Nacinanie gwintu.

B. Frezowanie rowka pod wpust.

C. Frezowanie powierzchni płaskiej.

D. Nacinanie uzębienia.

Odpowiedź "nacinanie gwintu" jest prawidłowa, ponieważ oznaczenie "Tr24x5" wskazuje na gwint trapezowy o nominalnej średnicy 24 mm i skoku 5 mm. Nacinanie gwintu to kluczowy proces w wielu branżach, ponieważ pozwala na tworzenie połączeń mechanicznych, które są nie tylko mocne, ale również odporne na zużycie. Gwinty trapezowe są często stosowane w systemach przenoszenia napędu, a ich precyzyjne wykończenie jest niezbędne dla prawidłowego funkcjonowania takich mechanizmów. W praktyce, nacinanie gwintu odbywa się zazwyczaj na frezarkach lub tokarkach z odpowiednimi narzędziami skrawającymi. Dobre praktyki obejmują dobór odpowiednich parametrów obróbczych, takich jak prędkość obrotowa i posuw, aby zapewnić jakość i trwałość nawęglonego gwintu. Ponadto, nacinanie gwintu trapezowego pozwala na uzyskanie większej powierzchni kontaktu w porównaniu do gwintów prostych, co przekłada się na lepszą wydajność w aplikacjach wymagających dużych obciążeń.

Pytanie 21

Położenie punktu "S" (wierzchołek ostrza noża) podaje się względem punktu

A. referencyjnego.

B. zerowego obrabiarki,

C. wymiany narzędzia.

D. odniesienia narzędzia.

Wybór punktu wymiany narzędzia jako odniesienia dla punktu "S" jest błędny. Punkt wymiany dotyczy miejsc, gdzie zmienia się narzędzia, a nie ich ustawienia do obróbki. Jak się pominie ten ważny punkt, można się pomylić w kwestii precyzyjnej obróbki. Zerowe położenie obrabiarki też odnosi się do miejsca startowego, co jest zupełnie czym innym niż punkt odniesienia narzędzia. Operatorzy powinni wiedzieć, że różne punkty odniesienia mają różne zastosowania i mylenie ich może prowadzić do problemów z wymiarami i jakością obróbki. Punkt referencyjny również nie jest dobrym rozwiązaniem w kontekście CNC, bo mówi o szerszych odniesieniach, a nie konkretnym wymiarowaniu narzędzia. Ważne, żeby właściwe definiowanie miejsca wierzchołka narzędzia było jasne, bo źle podejście do tego może prowadzić do strat czasu i materiałów. Dlatego operatorzy CNC muszą być dobrze przeszkoleni, żeby unikać błędów.

Pytanie 22

Oblicz posuw w milimetrach na minutę, wiedząc, że prędkość obrotowa wrzeciona tokarki wynosi 600 obr/min, a posuw wynosi 0,1 mm/obr. Wykorzystaj zależność: f_t=f₀·n [mm/min]?

A. 60 mm/min

B. 6 mm/min

C. 600 mm/min

D. 0,6 mm/min

Wybór błędnej odpowiedzi może wynikać z nieprawidłowego zrozumienia wzoru na posuw minutowy. Często pojawiają się mylne założenia, takie jak pomylenie jednostek lub niewłaściwe podstawienie wartości. Na przykład, niektórzy uczniowie mogą pomyśleć, że prędkość obrotowa wrzeciona (600 obr/min) jest traktowana jako posuw, co prowadzi do obliczenia 600 mm/min. Tego rodzaju błąd pokazuje, jak ważne jest zrozumienie, że prędkość obrotowa i posuw są dwoma różnymi, ale powiązanymi parametrami w procesie obróbczy. W rzeczywistości, prędkość obrotowa dotyczy liczby obrotów, jakie wrzeciono wykonuje w ciągu jednej minuty, natomiast posuw określa, jak daleko narzędzie przesuwa się wzdłuż materiału w trakcie jednego obrotu. Aby poprawnie obliczyć posuw minutowy, należy pomnożyć posuw na obrót przez liczbę obrotów na minutę, co nie zawsze jest intuicyjne. Warto również zwrócić uwagę na praktyczne zastosowanie takich obliczeń w przemyśle, gdzie właściwe ustawienie parametrów obróbczych jest kluczowe dla osiągnięcia wysokiej jakości obróbki i efektywności produkcji. Dlatego warto regularnie ćwiczyć i doskonalić umiejętności związane z obliczeniami posuwu, aby unikać powszechnych pułapek w tych zagadnieniach.

Pytanie 23

Jakie urządzenie wykorzystuje się do pomiaru średnicy wałka ø20^+0,03?

A. Mikrometryczną średnicówkę

B. Uniwersalną suwmiarkę

C. Mikrometr zewnętrzny

D. Suwmiarkowy wysokościomierz

Suwmiarka uniwersalna, mimo że jest szeroko stosowanym narzędziem pomiarowym, nie jest odpowiednim wyborem do precyzyjnego pomiaru średnicy wałka ø20+0,03 mm. Suwmiarki oferują różnorodność funkcji, w tym pomiar długości, szerokości oraz głębokości, ale ich dokładność pomiaru w przypadku średnic z reguły nie przekracza 0,05 mm. Dla zastosowań wymagających wyższej precyzji, jak w przypadku pomiarów średnic z tolerancją, jak w tym przypadku, suwmiareczka może okazać się niewystarczająca. Ponadto, wysokościomierz suwmiarkowy, który również został wymieniony, jest narzędziem przeznaczonym do pomiarów wysokości, co czyni go zupełnie nieodpowiednim do pomiaru średnicy wałków. Użycie wysokościomierza w takim kontekście może prowadzić do błędów pomiarowych, które wpływają na jakość i precyzję wykonania elementów. Mikrometr zewnętrzny z kolei, jako narzędzie zaprojektowane specjalnie do takich aplikacji, oferuje precyzyjne i powtarzalne pomiary, co jest kluczowe w obróbce skrawaniem czy przy produkcji precyzyjnych komponentów. Zastosowanie niewłaściwych narzędzi pomiarowych może skutkować niezgodnościami w wymiarach, co w konsekwencji może prowadzić do awarii mechanizmów lub obniżenia jakości produktów.

Pytanie 24

Punkt zerowy frezarki CNC oznaczony jest na rysunku literą

A. B.

B. C.

C. A.

D. D.

Wybór odpowiedzi B, C lub D może wynikać z nieporozumień dotyczących podstawowych zasad funkcjonowania frezarek CNC oraz ich oznaczeń. W przypadku frezarek CNC, punkt zerowy nie jest przypadkowym miejscem, ale ściśle zdefiniowaną lokalizacją, która odgrywa kluczową rolę w precyzyjnym przeprowadzaniu operacji obróbczych. Oznaczenia literowe są stosowane w dokumentacji technicznej, aby uprościć odniesienia do istotnych punktów, a ich niewłaściwe zrozumienie może prowadzić do znaczących błędów w procesie produkcyjnym. Odpowiedzi B, C i D mogą być mylnie interpretowane jako możliwe lokalizacje punktu zerowego przez brak wiedzy na temat standardowych praktyk. Warto zauważyć, że nieuzasadnione przypisanie tych oznaczeń może wynikać z pomyłek w odczytywaniu rysunków technicznych lub z braku znajomości zasad działania maszyn CNC. Operatorzy powinni być świadomi, że precyzyjne ustalenie punktu zerowego jest kluczowe dla właściwego przebiegu procesu obróbczych, a błędne oznaczenie tego punktu może prowadzić do niezgodności wymiarowych oraz uszkodzenia materiału. W każdym przypadku, ważne jest, aby operować zgodnie z najlepszymi praktykami, co obejmuje prawidłowe odczytywanie rysunków oraz znajomość terminologii branżowej, co pozwoli na unikanie typowych pułapek oraz błędów logicznych.

Pytanie 25

Do metod bezpośrednich, służących do oceny zużycia ostrza noża tokarskiego, zalicza się dokonanie pomiaru

A. temperatury obróbczej

B. drgań oraz hałasu

C. zmiany geometrii ostrza

D. emisji dźwiękowej

Odpowiedź 'zmiany geometrii ostrza' jest poprawna, ponieważ metody bezpośrednie oceny zużycia ostrza noża tokarskiego skupiają się na bezpośrednich pomiarach jego kształtu i wymiarów. Zmiana geometrii ostrza jest kluczowym wskaźnikiem jego stanu, ponieważ wpływa na jakość obróbki oraz efektywność procesu skrawania. Przykładem zastosowania tej metody jest wykorzystanie mikroskopów optycznych lub skanowania 3D do monitorowania krawędzi narzędzia. W branży obróbczej standardy, takie jak ISO 3685, zalecają regularne kontrolowanie geometrii narzędzi skrawających, aby zapewnić ich optymalną wydajność i minimalizować ryzyko uszkodzeń. Oprócz pomiarów zewnętrznych, wprowadzenie zaawansowanych technologii, takich jak pomiary mikroskopowe, pozwala na precyzyjne określenie mikrowytrąceń i zużycia, co jest szczególnie ważne w przypadku narzędzi stosowanych w wysokowydajnych procesach produkcyjnych. Również analiza geometrii może pomóc w doborze odpowiednich parametrów skrawania, co wpływa na długość życia narzędzia oraz jakość obrabianych elementów.

Pytanie 26

Jakie maszyny wykorzystuje się w obróbce seryjnej do przetwarzania otworów o kształcie np.: wielowypustowym?

A. honownice

B. tokarki CNC

C. przeciągarki

D. dłutownice

Tokarki CNC są maszynami zaprojektowanymi głównie do obróbki materiałów poprzez obrót detalu i użycie narzędzi skrawających. Choć są wszechstronne, ich zdolność do obróbki otworów kształtowych jest ograniczona w porównaniu do przeciągarek, które specjalizują się w takich operacjach. W przypadku honownic, ich zadaniem jest wykańczanie powierzchni otworów poprzez delikatne usuwanie materiału, co sprawia, że nie są one odpowiednim narzędziem do produkcji seryjnej otworów o bardziej skomplikowanych kształtach. Dłutownice, z drugiej strony, są maszynami stosowanymi głównie do tworzenia rowków i kształtów w materiałach płaskich, co również nie odpowiada wymaganiom obróbki otworów kształtowych. Wybór niewłaściwej maszyny może prowadzić do jakościowych problemów w produktach, takich jak nieregularności w wymiarach czy niska jakość powierzchni. Często zdarza się, że użytkownicy, nie rozumiejąc specyfiki różnych maszyn, wybierają niewłaściwe rozwiązania, co prowadzi do nieefektywności procesu produkcyjnego. Kluczowym jest, aby przy wyborze maszyn do obróbki skupić się na ich przeznaczeniu oraz dostosować je do specyficznych potrzeb produkcji, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 27

Korzystając z zależności f_t = p · n (gdzie p oznacza skok gwintu), oblicz posuw minutowy f_t przy toczeniu gwintu, którego parametry przedstawione są na wyświetlaczu układu pomiarowego tokarki. Obroty wrzeciona tokarki wynoszą n = 300 obr/min.

A. 150 mm/min

B. 450 mm/min

C. 200 mm/min

D. 300 mm/min

Posuw minutowy, określany jako iloczyn skoku gwintu i liczby obrotów wrzeciona na minutę, jest kluczowym parametrem w toczeniu gwintów. W tym przypadku, przy skoku gwintu równym 1.5 mm oraz liczbie obrotów wrzeciona wynoszącej 300 obr/min, obliczamy posuw minutowy według wzoru f<sub>t</sub> = p · n. Podstawiając wartości, otrzymujemy f<sub>t</sub> = 1.5 mm * 300 obr/min = 450 mm/min. Takie obliczenie jest zgodne z powszechnie stosowanymi praktykami w obróbce skrawaniem. Warto zauważyć, że odpowiedni dobór posuwu jest niezwykle istotny, gdyż wpływa na jakość wykończenia powierzchni oraz trwałość narzędzi skrawających. Optymalizacja posuwu w toczeniu gwintów pozwala na osiąganie lepszej wydajności produkcji, a także minimalizowanie kosztów operacyjnych. W praktyce, dla różnych materiałów oraz warunków obróbczych, istotne jest dostosowanie skoku gwintu oraz obrotów wrzeciona, aby maksymalizować efektywność procesu toczenia.

Pytanie 28

Przejściową powierzchnię przyłożenia ostrza noża tokarskiego, na przedstawionym rysunku, oznaczono literą

A. B.

B. D.

C. A.

D. C.

Wybierając niewłaściwą odpowiedź, można wpaść w pułapkę nieprawidłowego zrozumienia roli poszczególnych powierzchni w narzędziach skrawających. Powierzchnie oznaczone literami A, B i D, mimo że mogą wydawać się istotne w kontekście ostrza noża tokarskiego, nie pełnią funkcji przejściowej powierzchni przyłożenia. Często zdarza się, że osoby uczące się technologii obróbczej mylą różne powierzchnie narzędzia, co prowadzi do błędnych wniosków na temat ich działania. W przypadku powierzchni A, może być ona postrzegana jako powierzchnia prowadząca, co jest mylnym podejściem, ponieważ jej rola to nie kontakt z obrabianym materiałem, ale pomoc w stabilizacji narzędzia. Z kolei odpowiedzi B i D wydają się być powierzchniami pomocniczymi, które nie mają bezpośredniego kontaktu z materiałem, a ich funkcja jest zgoła inna. Zrozumienie różnic pomiędzy tymi powierzchniami jest kluczowe dla efektywności procesu skrawania. W praktyce, niepoprawne zidentyfikowanie przejściowej powierzchni przyłożenia prowadzi do niewłaściwego ustawienia narzędzi, co z kolei może powodować gorsze wyniki obróbcze, zwiększone zużycie narzędzi oraz nieodpowiednią jakość wykończenia powierzchni. Dobrze jest również pamiętać, że w kontekście obróbczej technologii, precyzyjne zrozumienie geometrii narzędzi to podstawa do osiągnięcia sukcesu w każdej produkcji związanej z obróbką metali.

Pytanie 29

Aby zrealizować gwint wewnętrzny M10 przy użyciu zestawu gwintowników na tokarkach konwencjonalnych, obrabiarka powinna być wyposażona w

A. skrzynkę Nortona

B. podtrzymkę stałą

C. śrubę pociągową

D. konik z pinolą

Odpowiedź "konik z pinolą" jest poprawna, ponieważ konik pełni kluczową rolę w stabilizacji narzędzi skrawających podczas obróbki gwintów wewnętrznych. W przypadku gwintu M10, który jest powszechnie stosowany w różnych zastosowaniach przemysłowych, ważne jest, aby narzędzie było dokładnie prowadzone, co pozwala na uzyskanie wymaganego wymiaru oraz jakości powierzchni gwintu. Konik z pinolą umożliwia precyzyjne wsparcie narzędzia w trakcie obróbki, co znacząco zmniejsza drgania i poprawia dokładność gwintowania. W praktyce, podczas toczenia gwintów wewnętrznych, konik z pinolą jest ustawiany w taki sposób, aby narzędzie nie tylko dobrze wchodziło w materiał, ale również aby siły skrawania były równomiernie rozłożone na całej długości gwintu. W branży obróbczej standardem jest używanie konika z pinolą podczas gwintowania, co jest zgodne z najlepszymi praktykami stosowanymi w mechanice precyzyjnej oraz w produkcji seryjnej. Dodatkowo, konik z pinolą pozwala na łatwe ustawienie narzędzia pod odpowiednim kątem, co wpływa na jakość obróbki. Takie podejście zwiększa efektywność procesu produkcyjnego i minimalizuje ryzyko błędów wymiarowych.

Pytanie 30

Przyrząd pomiarowy przedstawiony na zdjęciu to

A. średnicówka mikrometryczna.

B. głębokościomierz mikrometryczny.

C. wewnętrzny mikrometr szczękowy.

D. głowica mikrometryczna.

Średnicówka mikrometryczna to precyzyjny przyrząd pomiarowy, który został zaprojektowany do pomiaru średnic wewnętrznych różnych otworów. W odróżnieniu od innych narzędzi, takich jak głębokościomierz mikrometryczny, który służy do pomiaru głębokości otworów, średnicówka mikrometryczna wykorzystuje dwa ramiona pomiarowe, które są umieszczane wewnątrz otworu. Mikrometr, zamontowany na jednym z ramion, umożliwia dokładne odczyty wartości pomiaru. Użycie średnicówki mikrometrycznej jest istotne w branży mechanicznej i przemysłowej, gdzie precyzyjne pomiary mają kluczowe znaczenie dla zapewnienia odpowiedniego dopasowania elementów maszyn i detali. W standardach takich jak ISO 1101, które dotyczą tolerancji wymiarowych i geometrycznych, podkreśla się znaczenie użycia precyzyjnych narzędzi pomiarowych w celu osiągnięcia wysokiej jakości produkcji. Dzięki zastosowaniu średnicówki możliwe jest uzyskanie pomiarów w zakresie mikrometrów, co jest niezbędne do zachowania norm tolerancji w wielu zastosowaniach inżynieryjnych.

Pytanie 31

Jakie są właściwe etapy obróbcze do wykonania otworu gwintowanego na tokarce uniwersalnej?

A. frezowanie krawędzi, wiercenie, gwintowanie

B. wiercenie, nawiercanie, gwintowanie

C. frezowanie krawędzi, nawiercanie, gwintowanie, wiercenie

D. nawiercanie, wiercenie, frezowanie krawędzi, gwintowanie

Zrozumienie kolejności zabiegów obróbczych jest kluczowe dla uzyskania wysokiej jakości elementów. Wybór opcji, która rozpoczyna proces od fazowania krawędzi, jest błędny, ponieważ fazowanie powinno być ostatnim krokiem przed gwintowaniem. Fazy krawędziowe są stosowane w celu wygładzenia krawędzi otworu, ale wykonywanie ich przed nawierceniem i wierceniem może prowadzić do uszkodzenia krawędzi oraz do nieprawidłowego ułożenia narzędzia gwintującego. Z kolei odpowiedzi, które pomijają nawiercanie na rzecz wiercenia, wskazują na brak zrozumienia różnicy między tymi dwoma procesami. Nawiercanie to wstępny krok, który pozwala na dokładne przygotowanie materiału do głębszego wiercenia, co ma kluczowe znaczenie zwłaszcza w przypadku twardych materiałów. Ignorowanie tego kroku może skutkować nieprecyzyjnym otworem, co jest nieakceptowalne w kontekście standardów jakości w przemyśle. Dodatkowo, pominięcie fazowania krawędzi przed gwintowaniem prowadzi do ryzyka powstania uszkodzeń gwintu, co negatywnie wpływa na jego funkcjonalność i wytrzymałość. Takie błędy myślowe pokazują, jak ważne jest rozumienie zarówno teoretycznych, jak i praktycznych aspektów obróbki skrawaniem, co wpływa na efektywność procesu produkcyjnego oraz jakość końcowego produktu.

Pytanie 32

Do działań związanych z obsługą oraz konserwacją systemu hydraulicznego obrabiarki CNC nie zalicza się

A. uzupełnienie płynu hydraulicznego

B. sprawdzanie wydajności pompy hydraulicznej obrabiarki

C. sprawdzenie wymaganego ciśnienia

D. czyszczenie filtra

Wybór odpowiedzi, która mówi o czynnościach takich jak czyszczenie filtra, uzupełnianie płynu hydraulicznego i sprawdzanie ciśnienia, może wynikać z nieporozumienia. Tak naprawdę, te czynności są kluczowe w obsłudze układu hydraulicznego, ale warto pamiętać, że czyszczenie filtra jest konieczne, żeby nie wprowadzać zanieczyszczeń do systemu. To może prowadzić do poważnych uszkodzeń pompy hydraulicznej i innych istotnych elementów. Uzupełnianie płynu hydraulicznego też jest super ważne, bo zbyt niski poziom może spowodować problemy z ciśnieniem. A sprawdzanie ciśnienia to już niezbędny element diagnostyki, który pomaga wychwycić problemy, zanim będzie za późno. Natomiast jak to jest ze sprawdzaniem wydajności pompy hydraulicznej? To ważne, ale nie robimy tego na co dzień, raczej w sytuacjach awaryjnych. Rozróżnienie, które czynności są rutynowe, a które wymagają głębszej analizy, jest kluczowe w zarządzaniu utrzymaniem obrabiarek CNC. Dlatego warto wiedzieć, co jest regularną obsługą, a co bardziej specjalistycznym zadaniem.

Pytanie 33

Widoczne na rysunku oznaczenie informuje, że na powierzchni czołowej wałka należy wykonać zabieg

A. rozwiercania.

B. pogłębiania.

C. gwintowania.

D. nawiercania.

Odpowiedź nawiercania jest prawidłowa, ponieważ oznaczenie widoczne na rysunku jest zgodne z normą PN-83/M-02499, która precyzuje wymagania dotyczące zabiegów na obrabianych elementach. Nawiercanie to proces, w którym wykonuje się otwory w materiałach, co jest istotnym etapem w produkcji maszyn i urządzeń. Przykładowo, w przemyśle mechanicznym, nawiercanie jest kluczowe dla przygotowania otworów do montażu śrub, co zapewnia odpowiednią stabilność i wytrzymałość konstrukcji. Wykorzystując odpowiednie narzędzia, takie jak wiertła, operatorzy mogą precyzyjnie wytwarzać otwory o różnych średnicach i głębokościach, co jest niezbędne w wielu zastosowaniach. Ponadto, znajomość norm i oznaczeń stosowanych w obróbce jest niezbędna dla zapewnienia jakości produktów oraz bezpieczeństwa pracy. Zastosowanie właściwych technik nawiercania wpływa na efektywność procesów produkcyjnych oraz minimalizuje ryzyko uszkodzenia materiałów.

Pytanie 34

Jaką prędkość obrotową powinna mieć głowica frezowa o średnicy d = 100 mm, jeżeli zalecana prędkość skrawania wynosi v_c=80 m/min? Skorzystaj z zależności:

Skorzystaj z zależności: n = 1000 · v_c
π · d [^obr/_min]

A. 125 obr/min

B. 750 obr/min

C. 255 obr/min

D. 500 obr/min

Obliczanie prędkości obrotowej głowicy frezowej czasami może być problematyczne, zwłaszcza gdy nie używamy dobrych wzorów czy jednostek. Odpowiedzi takie jak 125, 750 czy 500 obr/min pokazują, że coś może być nie tak z założeniami albo wyliczeniami. Na przykład w 125 obr/min pewnie nie wzięto pod uwagę konwersji prędkości skrawania z metrów na milimetry, a to jest kluczowe dla poprawnych wyników. Z kolei 750 obr/min i 500 obr/min mogą sugerować, że narzędzie za szybko się kręci, co prowadziłoby do szybkiego zużycia i gorszej jakości obróbki. Inny częsty błąd to źle przyjęta średnica narzędzia w obliczeniach, co ma ogromny wpływ na końcowy wynik. W obróbce skrawaniem ważne jest, żeby zrozumieć, że nie tylko prędkość skrawania, ale też średnica narzędzia wpływają na prędkość obrotową. W praktyce przemysłowej precyzyjne obliczenia i używanie odpowiednich parametrów są niezbędne do osiągnięcia lepszych efektów i optymalizacji procesów. Dlatego błędne podejście do tych obliczeń może skutkować gorszą efektywnością i jakością obróbki.

Pytanie 35

Przedstawiony w tabelce symbol graficzny jest oznaczeniem tolerancji

0.030

A. równoległości.

B. prostoliniowości.

C. nachylenia.

D. symetrii.

Wybór odpowiedzi dotyczącej symetrii, nachylenia czy prostoliniowości wskazuje na niepełne zrozumienie podstawowych pojęć związanych z tolerancją w inżynierii. Symetria odnosi się do równomiernego rozmieszczenia elementów wokół osi, co nie ma żadnego związku z równoległością. Oznaczenie nachylenia zazwyczaj dotyczy kątów i ich pomiaru, natomiast tolerancja prostoliniowości odnosi się do tego, jak blisko linia lub powierzchnia może odbiegać od idealnej linii prostej, co również różni się od koncepcji równoległości. Równoległość wymaga, aby dwie linie lub powierzchnie były zawsze w jednakowej odległości od siebie, co jest inne niż wymogi dotyczące nachylenia czy prostoliniowości. Błędem jest myślenie, że wszystkie te pojęcia są zamienne, co prowadzi do nieprawidłowych wniosków na temat wymagań projektowych. W praktyce, ignorowanie różnic między tymi terminami może prowadzić do wadliwych konstrukcji, które nie spełniają norm jakości czy funkcjonalności w przemyśle. Dlatego ważne jest, aby dokładnie rozumieć różnice między tymi pojęciami i ich zastosowanie w dokumentacji technicznej.

Pytanie 36

Dokumentacja techniczna maszyny nie zawiera

A. widoku zewnętrznego urządzenia

B. normatywów dotyczących remontów

C. rysunków operacyjnych

D. wykazu części zamiennych

Dokumentacja techniczna obrabiarki nie zawiera rysunków operacyjnych, ponieważ są one najczęściej sporządzane w kontekście konkretnych procesów technologicznych i nie są ujęte w standardowej dokumentacji maszyny. Rysunki operacyjne przedstawiają szczegółowy przebieg operacji obróbczej oraz specyfikują narzędzia i parametry obróbcze, które powinny być dobrane w zależności od materiału obrabianego. W obrębie standardów ISO i norm branżowych dokumentacja techniczna powinna skupiać się na zasadniczych informacjach dotyczących funkcjonowania maszyny, jej budowy oraz konserwacji, a nie na szczegółowych rysunkach operacyjnych. Przykładem mogą być dokumenty takie jak instrukcje obsługi, które zawierają dane dotyczące parametrów technicznych maszyny, ale nie precyzują procesów obróbczych w formie rysunków. Zamiast tego, rysunki operacyjne są opracowywane przez technologów na etapie projektowania procesów produkcyjnych, co podkreśla ich charakter zależny od konkretnego zastosowania.

Pytanie 37

Na którym rysunku przedstawiono symbol graficzny zamocowania z zastosowaniem zabieraka stałego?

A. C.

B. A.

C. D.

D. B.

Rysunek D przedstawia symbol graficzny zamocowania z zastosowaniem zabieraka stałego. W tej reprezentacji linia pionowa symbolizuje element mocujący, co jest kluczowe w kontekście stabilizacji konstrukcji. Zabierak stały to element służący do trwałego mocowania komponentów, który znajduje zastosowanie w różnych gałęziach przemysłu, takich jak budownictwo czy inżynieria mechaniczna. W praktyce, stosowanie takiego rozwiązania jest istotne w przypadku, gdy konieczne jest zapewnienie wysokiej stabilności i bezpieczeństwa zamocowanej konstrukcji. Dobrą praktyką jest stosowanie symboli graficznych zgodnych z normami, takimi jak PN-EN ISO 128, które regulują zasady rysunku technicznego i zapewniają jednoznaczność w interpretacji. Symbol zamocowania z zabierakiem stałym jest często stosowany w dokumentacji technicznej, co podkreśla jego znaczenie w procesie projektowania i budowy. Warto zwrócić uwagę, że zrozumienie tych symboli jest kluczowe dla inżynierów i techników, którzy pracują z dokumentacją techniczną.

Pytanie 38

Który element programu ISO zawiera dane dotyczące aktywacji funkcji kompensacji w prawo dla narzędzia?

A. G01 X45 Y12 F1500

B. G01 G41 X-6 Y19

C. G02 X0 Y20 I0 J-5 F300

D. G00 G42 X-10 Y20

Odpowiedź G00 G42 X-10 Y20 jest na pewno dobra, bo G42 to ta komenda, która włącza kompensację prawostronną w programach ISO. To naprawdę ważna funkcja w obróbce, bo pomaga nam dokładnie dostosować ruch narzędzia do kształtu detalu. Jak mamy skomplikowany detal, to ta kompensacja sprawia, że wszystko jest na swoim miejscu. To istotne w branżach jak motoryzacja czy lotnictwo, gdzie liczą się każdy milimetr. Z mojego doświadczenia, zawsze warto używać komend kompensacyjnych, bo to nie tylko zmniejsza ryzyko błędów, ale też wydłuża trwałość narzędzi.

Pytanie 39

W przypadku obróbki skrawaniem, w której przedmiot obrabiany porusza się obrotowo, a narzędzie wykonuje ruch posuwowy, mamy do czynienia z

A. szlifowaniem

B. toczeniem

C. struganiem

D. frezowaniem

No więc, toczenie to naprawdę ważny proces przy obróbce materiałów. To tak, że obrabiany przedmiot kręci się wokół swojej osi, a narzędzie skrawające przesuwa się wzdłuż niego. To jedna z tych podstawowych metod, które są używane w fabrykach do robienia różnych cylindrycznych części, jak wały czy tuleje. Toczenie pomaga osiągnąć super dokładność wymiarów i świetną jakość powierzchni, a to jest bardzo istotne w inżynierii. Na przykład, gdy produkuje się oś do samochodów, to nie tylko musi być mocna, ale i precyzyjnie wykonana. W inżynierii często korzysta się z tokarek CNC do toczenia, bo to przyspiesza całą produkcję i jest bardziej efektywne. Jak robisz toczenie, to ważne jest, żeby dobrze dobrać wszystkie parametry, jak prędkość skrawania czy głębokość skrawania, żeby wszystko działało jak najlepiej, a narzędzia się nie psuły za szybko.

Pytanie 40

Jakiej maszyny skrawającej dotyczy opis?

"To maszyna przeznaczona do obróbki otworów o różnych kształtach, rowków oraz bardziej skomplikowanych powierzchni zewnętrznych, w której narzędzie usuwa cały nadmiar materiału w trakcie jednego cyklu roboczego".

A. Przeciągarki

B. Szlifierki

C. Tokarki

D. Dłutownicy

Tokarki, szlifierki i dłutownice to inne rodzaje obrabiarek, ale nie pasują do funkcji przeciągarek, które omawialiśmy. Tokarki działają na materiałach obracających się, co pozwala na formowanie cylindrycznych kształtów. Ich działanie opiera się na skrawaniu, ale nie dają rady robić złożonych kształtów w jednym ruchu. Szlifierki natomiast są do wykańczania powierzchni, usuwają małe warstwy materiału i też nie pasują do tego, o czym mówimy. Dłutownice formują rowki, ale działają na innej zasadzie i potrzebują więcej ruchów do osiągnięcia efektu. Błędy w myśleniu mogą się brać z mylenia funkcji tych maszyn. Każda z nich ma swoje specyficzne zastosowania i warto znać te różnice, żeby wiedzieć, jak odpowiednio używać różnych narzędzi.
