Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 23 listopada 2025 22:12
Data zakończenia: 23 listopada 2025 22:17

Egzamin niezdany

Wynik: 14/40 punktów (35,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Którym symbolem graficznym oznacza się instalację prowadzoną na drabinkach kablowych?

A. D.

B. C.

C. A.

D. B.

Symbol B, który wskazujesz jako poprawny, jest zgodny z powszechnie akceptowanymi oznaczeniami w dokumentacji elektrycznej. Oznaczenie to jest używane do wskazywania instalacji prowadzonych na drabinkach kablowych, co jest niezwykle istotne w kontekście organizacji i zarządzania systemami kablowymi. Drabinki kablowe są kluczowym elementem w infrastrukturze elektroenergetycznej, ponieważ umożliwiają bezpieczne i uporządkowane prowadzenie kabli, co z kolei wpływa na efektywność oraz bezpieczeństwo instalacji. W praktyce, poprawne oznaczenie instalacji pozwala na łatwiejsze lokalizowanie i utrzymanie systemu, co jest zgodne z zasadami projektowania zgodnymi z normami IEC i PN-EN. Dodatkowo, stosowanie właściwych symboli w dokumentacji technicznej wspiera procesy inspekcyjne oraz ułatwia zrozumienie schematów przez różne zespoły pracowników. Warto także zaznaczyć, że niepoprawne oznaczenia mogą prowadzić do poważnych błędów w instalacji, co podkreśla znaczenie precyzyjnego stosowania symboliki w projektowaniu systemów elektrycznych.

Pytanie 2

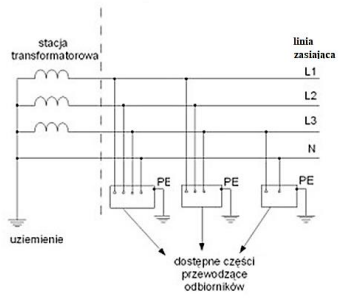

Który układ sieciowy przedstawiono na schemacie?

A. TN-S

B. IT

C. TT

D. TN-C

Wybór odpowiedzi innej niż TT wskazuje na szereg nieporozumień dotyczących układów sieciowych. Układ TN-C, na przykład, charakteryzuje się połączeniem przewodu neutralnego z przewodem ochronnym, co w przypadku awarii może prowadzić do niebezpiecznych sytuacji, zagrażających użytkownikom budynku. W kontekście norm, takie połączenie jest sprzeczne z zasadami, które nakładają obowiązek utrzymania niezależnych ścieżek uziemienia dla przewodu neutralnego i ochronnego. Z kolei układ IT, który także został błędnie wybrany, polega na braku połączenia z ziemią w systemie zasilania, co powoduje, że nawet w przypadku uszkodzenia izolacji, nie ma bezpośredniego uziemienia, co generuje zagrożenie. Układ TT, w przeciwieństwie do tych dwóch, zapewnia dodatkowe bezpieczeństwo poprzez niezależne uziemienia. Odpowiedzi wskazujące na TN-S również są mylne, ponieważ w tym układzie występuje oddzielne uziemienie dla przewodów neutralnych i ochronnych, co nie jest zgodne z przedstawionym schematem. Tego typu nieprawidłowe odpowiedzi często wynikają z mylenia podstawowych zasad dotyczących uziemienia oraz bezpieczeństwa instalacji elektrycznych. Niezrozumienie kluczowych różnic pomiędzy tymi układami może prowadzić do podjęcia niewłaściwych decyzji w projektowaniu i eksploatacji instalacji elektrycznych, co z kolei może zagrażać bezpieczeństwu użytkowników.

Pytanie 3

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

Jakiego zestawu narzędzi potrzebujesz do złożenia aparatury oraz wykonania połączeń elektrycznych w rozdzielnicy w mieszkaniu?

A. Szczypce monterskie uniwersalne, młotek, przyrząd do ściągania powłoki, przyrząd do ściągania izolacji

B. Szczypce do cięcia przewodów, przyrząd do ściągania powłoki, przyrząd do ściągania izolacji, zestaw wkrętaków

C. Szczypce monterskie uniwersalne, nóż monterski, przymiar taśmowy, przyrząd do ściągania izolacji, wkrętarka

D. Szczypce do zaciskania końcówek, przyrząd do ściągania powłoki, nóż monterski, zestaw wkrętaków

Wybór narzędzi do montażu nie jest taki prosty, jakby się mogło wydawać. Odpowiedzi, które nie zawierają kluczowych narzędzi, takich jak szczypce do cięcia, czy przyrząd do ściągania powłoki, to poważny błąd. Szczypce uniwersalne mogą być fajne, ale nie do obcinania przewodów, bo można je łatwo uszkodzić. A młotek, serio? To narzędzie budowlane, nie elektryczne – może nie być idealne w tej sytuacji. Jak nie masz odpowiednich narzędzi do ściągania izolacji, to ograniczasz swoje możliwości przy robieniu porządnych połączeń, a to już prosta droga do problemów. Twój zestaw narzędzi powinien być na pewno skompletowany w sposób przemyślany, bo inaczej możesz mieć kłopoty z bezpieczeństwem. Rozumienie, jak różne narzędzia ze sobą współpracują, jest kluczowe w tej branży.

Pytanie 7

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

Co oznacza oznaczenie IP00 widoczne na obudowie urządzenia elektrycznego?

A. Brak ochrony przed wilgocią i pyłem.

B. Najwyższy poziom ochrony.

C. Wykorzystanie separacji ochronnej.

D. Brak klasy ochronności przed porażeniem.

Odpowiedzi sugerujące najwyższy stopień ochronności, zastosowanie separacji ochronnej oraz zerową klasę ochronności przed porażeniem nie są poprawne w kontekście oznaczenia IP00. Warto zwrócić uwagę, że najwyższy stopień ochronności jest zazwyczaj reprezentowany przez oznaczenia IP67 lub IP68, gdzie pierwsza cyfra wskazuje na całkowitą ochronę przed pyłem, a druga przed wodą. Odpowiedź sugerująca zastosowanie separacji ochronnej myli się, ponieważ separacja dotyczy różnych aspektów bezpieczeństwa, a nie bezpośrednio ochrony przed wnikaniem wilgoci czy kurzu. Zerowa klasa ochronności przed porażeniem, oznaczana przez klasę II, odnosi się do braku ochrony przez uziemienie, co również nie ma związku z oznaczeniem IP00. Często pojawiającym się błędem myślowym jest mylenie oznaczeń IP z innymi klasami ochrony, np. klasą bezpieczeństwa. Kluczowe jest zrozumienie, że klasyfikacja IP dotyczy specyficznie odporności obudowy na czynniki zewnętrzne, podczas gdy inne klasy ochrony dotyczą zabezpieczeń przed porażeniem elektrycznym czy innymi zagrożeniami. Właściwe zrozumienie klasyfikacji IP jest kluczowe dla bezpiecznego użytkowania urządzeń elektrycznych i zapobiegania niebezpieczeństwom związanym z ich niewłaściwym zastosowaniem.

Pytanie 10

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 11

Jaką z wymienionych czynności należy wykonać podczas inspekcji działającego transformatora?

A. Weryfikacja poziomu oleju w olejowskazie konserwatora

B. Obsługa przełącznika zaczepów

C. Serwis styków oraz połączeń śrubowych

D. Czyszczenie izolatorów

Sprawdzenie poziomu oleju w olejowskazie konserwatora jest kluczowym elementem oględzin pracującego transformatora, ponieważ poziom oleju wpływa na prawidłowe działanie urządzenia. Olej w transformatorze pełni kilka istotnych funkcji, takich jak izolacja elektryczna oraz chłodzenie. W trakcie eksploatacji transformatorów, obniżony poziom oleju może prowadzić do przegrzewania się rdzenia oraz uzwojeń, co w konsekwencji może skutkować uszkodzeniem sprzętu. Zgodnie z normami i dobrymi praktykami branżowymi, regularne sprawdzanie poziomu oleju powinno być przeprowadzane w określonych odstępach czasowych lub przed rozpoczęciem eksploatacji. Przykładem może być stosowanie olejowskazów, które umożliwiają wizualną kontrolę poziomu oleju bez konieczności demontażu urządzenia. Warto również pamiętać o konieczności monitorowania jakości oleju oraz okresowym jego badaniu, co pozwala na wczesne wykrycie ewentualnych zanieczyszczeń czy degradacji, a tym samym na podjęcie działań prewencyjnych.

Pytanie 12

W instalacjach elektrycznych w budynkach mieszkalnych o napięciu 230 V nie wolno używać opraw oświetleniowych zrealizowanych w klasie ochrony

A. 0

B. III

C. II

D. I

Wybór klasy ochronności I, II lub III dla opraw oświetleniowych w instalacjach o napięciu 230 V jest nieodpowiedni ze względu na różnice w poziomie zabezpieczeń, które oferują poszczególne klasy. Klasa I obejmuje urządzenia, które mają zabezpieczenie w postaci uziemienia, co może stwarzać mylne wrażenie większego bezpieczeństwa w porównaniu do klasy 0. W rzeczywistości jednak, jeśli nie jest zastosowane odpowiednie uziemienie, urządzenie klasy I może być równie niebezpieczne, zwłaszcza w przypadku uszkodzeń. Z kolei klasa II zapewnia dodatkową izolację, co czyni ją bardziej odpowiednią dla instalacji domowych. Klasa III jest z kolei przeznaczona dla urządzeń niskonapięciowych, co nie jest zgodne z wymaganiami dla standardowych opraw oświetleniowych w mieszkaniach, gdzie napięcie wynosi 230 V. Błędem myślowym jest zakładanie, że klasy z większym poziomem zabezpieczeń mogą być stosowane w sytuacjach, gdzie nie jest to zalecane. Właściwe zrozumienie klas ochrony i ich zastosowań jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznych, a ich niewłaściwe dobieranie może prowadzić do poważnych wypadków oraz uszkodzeń sprzętu. Dlatego tak ważne jest, aby zawsze przestrzegać standardów oraz zasad bezpieczeństwa określonych w normach elektrycznych.

Pytanie 13

Który z wymienionych elementów należy do dodatkowej ochrony przed porażeniem elektrycznym?

A. Samoczynne wyłączenie zasilania

B. Bardzo niskie napięcie ze źródła bezpiecznego

C. Uniedostępnianie (umieszczenie poza zasięgiem ręki)

D. Dodatkowe miejscowe wyrównawcze połączenia ochronne

Dodatkowe miejscowe wyrównawcze połączenia ochronne stanowią kluczowy element uzupełniającej ochrony przeciwporażeniowej, która ma na celu zminimalizowanie ryzyka porażenia prądem elektrycznym. Tego typu połączenia wykorzystuje się w instalacjach elektrycznych, aby zapewnić wyrównanie potencjałów między różnymi elementami systemu. Przykładem zastosowania jest podłączenie obudowy metalowej urządzeń elektrycznych do instalacji wyrównawczej, co zapobiega gromadzeniu się niebezpiecznych napięć na obudowie. Zgodnie z normami IEC 60364, które regulują zagadnienia związane z instalacjami elektrycznymi w budynkach, zastosowanie dodatkowych miejscowych połączeń ochronnych jest zalecane w obiektach narażonych na zwiększone ryzyko porażenia. W praktyce, takie połączenia mogą być stosowane w miejscach, gdzie występuje możliwość przypadkowego kontaktu z elementami przewodzącymi, jak np. w laboratoriach czy zakładach przemysłowych. Dodatkowe miejsca wyrównawcze są zatem niezbędnym zabezpieczeniem, które wspiera podstawowe metody ochrony, takie jak izolacja czy wyłączniki różnicowoprądowe.

Pytanie 14

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Jakie z poniższych działań jest uznawane za czynność konserwacyjną w instalacji elektrycznej?

A. Wymiana uszkodzonych źródeł światła

B. Instalacja dodatkowego gniazda elektrycznego

C. Modernizacja rozdzielnicy instalacji elektrycznej

D. Zmiana rodzaju użytych przewodów

Te odpowiedzi są nietrafione, bo dotyczą rzeczy, które nie są do końca pracami konserwacyjnymi w instalacji elektrycznej. Zmiana przewodów czy modyfikacja rozdzielnicy to zmiany systemowe, które mogą być potrzebne, gdy trzeba rozbudować instalację lub dostosować do nowych wymagań. Ale to już nie jest konserwacja. Właściwie konserwacja to utrzymywanie tego, co już mamy w dobrym stanie i nie powinno się to wiązać z fundamentalnymi zmianami. Dodatkowo, zakładanie nowego gniazda elektrycznego też wykracza poza działania konserwacyjne, bo zmienia układ instalacji. Takie nieporozumienia wynikają często z tego, że nie rozumiemy do końca, co oznaczają terminy związane z konserwacją i modernizacją. W praktyce powinniśmy skupić się na zachowaniu i poprawie funkcji tych komponentów, które już mamy. To naprawdę ważne dla bezpieczeństwa i efektywności energetycznej systemu. Mylenie konserwacji z modernizacją może prowadzić do problemów i niepotrzebnych wydatków.

Pytanie 16

Przedstawiony na rysunku przełącznik funkcji przyrządu do pomiaru parametrów instalacji elektrycznych ustawiono na pomiar

A. impedancji pętli zwarcia.

B. rezystancji uziemienia.

C. ciągłości przewodów.

D. rezystancji izolacji.

Wybierając jedną z pozostałych opcji, można natknąć się na szereg nieporozumień związanych z funkcją przełącznika oraz zasadami pomiarów elektrycznych. Impedancja pętli zwarcia to parametr istotny, jednak nie jest to pomiar, który wykonuje się przy ustawieniu oznaczonym jako "RE". Impedancja pętli zwarcia odnosi się do całkowitej impedancji w obwodzie, co jest istotne dla oceny ochrony przeciwporażeniowej, ale wymaga innego ustawienia w urządzeniu pomiarowym. Podobnie, ciągłość przewodów, oznaczająca sprawdzenie, czy nie ma przerwy w obwodzie, również nie jest tożsame z pomiarem rezystancji uziemienia. Wartość rezystancji izolacji, z kolei, dotyczy stanu izolacji przewodów i nie odnosi się do funkcji uziemiającej. Użycie nieodpowiedniej opcji może skutkować błędną oceną stanu instalacji elektrycznej, co może prowadzić do poważnych konsekwencji dla bezpieczeństwa. Rozumienie różnicy między tymi pojęciami jest kluczowe dla każdego specjalisty zajmującego się instalacjami elektrycznymi, a ich mylne zrozumienie może prowadzić do nieprawidłowych wniosków i decyzji w zakresie bezpieczeństwa elektrycznego.

Pytanie 17

Jaka jest bezwzględna wartość błędu pomiarowego natężenia prądu, jeśli multimetr pokazał wynik 30,0 mA, a dokładność miernika podana przez producenta dla zastosowanego zakresu pomiarowego wynosi
±(1 % + 2) cyfry?

A. ±2,0 mA

B. ±0,3 mA

C. ±3,2 mA

D. ±0,5 mA

W przypadku błędnych odpowiedzi, zwykle wynikają one z nieprawidłowej interpretacji podanych danych dotyczących dokładności pomiaru. Często mylone są różne składniki błędu. Na przykład, jeżeli obliczamy błąd jako samą wartość procentową, pomijając dodatek 2 cyfry, możemy uzyskać wynik, który nie odzwierciedla rzeczywistego błędu pomiaru. Warto również zauważyć, że pomiar z użyciem multimetru wymaga świadomego podejścia do jego specyfikacji, ponieważ różne urządzenia mogą mieć różne poziomy dokładności w zależności od zastosowanego zakresu pomiarowego. W praktyce, pomiar natężenia prądu powinien być zawsze przeprowadzany z uwzględnieniem całkowitego błędu pomiaru, a nie tylko jego części, co prowadzi do zafałszowania wyników. Dodatkowo, pomiar błędu jako np. ±3,2 mA lub ±2,0 mA zakładałby niewłaściwą interpretację zarówno błędu procentowego, jak i błędu w cyfrach. W inżynierii, gdzie dokładność jest kluczowa, błędne obliczenia mogą prowadzić do poważnych konsekwencji, takich jak uszkodzenia sprzętu lub niewłaściwe decyzje projektowe. Użycie zbyt dużych wartości błędu, które byłyby niemożliwe do zaakceptowania w kontekście standardów branżowych, pokazuje brak zrozumienia dla mechanizmów pomiarowych oraz ich ograniczeń.

Pytanie 18

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

Jaka jest wielkość prądu znamionowego, przy której działają wyzwalacze zwarciowe w wyłącznikach instalacyjnych nadprądowych typu Z?

A. 3 do 5

B. 2 do 3

C. 5 do 10

D. 10 do 20

Odpowiedź "2 do 3" jest poprawna, ponieważ wyzwalacze zwarciowe w wyłącznikach instalacyjnych nadprądowych typu Z działają w granicach krotności prądu znamionowego na poziomie od 2 do 3. To oznacza, że wyzwalacz zareaguje w przypadku, gdy prąd zwarciowy osiągnie wartość 2-3 razy wyższą od prądu znamionowego urządzenia. Wyłączniki te są przeznaczone do ochrony obwodów z wysoką odpornością na prądy rozruchowe, co czyni je idealnymi do stosowania w instalacjach z urządzeniami takimi jak transformatory czy silniki elektryczne. Standardy takie jak PN-EN 60947-2 definiują wymagania dotyczące wyłączników, a ich zastosowanie w praktyce pomaga w minimalizacji ryzyka uszkodzenia instalacji oraz zapewnienia bezpieczeństwa użytkowników. Przykładem może być sytuacja, w której w obwodzie z silnikiem występuje krótki impuls prądowy, co może prowadzić do zadziałania wyłącznika, zanim dojdzie do poważniejszych uszkodzeń. Stosując wyłączniki typu Z, można skutecznie ograniczyć ryzyko zwarć w obwodach o niskiej tolerancji na prądy zwarciowe.

Pytanie 20

Który element stosowany w instalacjach sterowania oświetleniem przedstawiono na ilustracji?

A. Przekaźnik bistabilny.

B. Automat zmierzchowy.

C. Czujnik ruchu.

D. Ściemniacz oświetlenia.

Automat zmierzchowy to urządzenie, które automatycznie zarządza oświetleniem, dostosowując je do zmieniających się warunków świetlnych w otoczeniu. Na ilustracji przedstawiono model AZH-S, który jest typowym przykładem automatu zmierzchowego. Działa on na zasadzie pomiaru natężenia światła, co pozwala na włączenie oświetlenia po zachodzie słońca, a wyłączenie go w ciągu dnia. To rozwiązanie jest szczególnie przydatne w miejscach, gdzie oświetlenie jest potrzebne tylko w nocy, takich jak ogrody, podjazdy czy parkingi. Dzięki zastosowaniu automatu zmierzchowego można znacząco zmniejszyć zużycie energii, co jest zgodne z zasadami zrównoważonego rozwoju i oszczędności energii. W praktyce, urządzenia te są łatwe do zainstalowania i oferują wiele możliwości konfiguracji, co pozwala na ich dostosowanie do indywidualnych potrzeb użytkowników. Warto również zaznaczyć, że automaty zmierzchowe są zgodne z normami EN 60598-2-1, które dotyczą bezpieczeństwa i wydajności oświetlenia.

Pytanie 21

Jakiego przyrządu należy użyć, aby zmierzyć moc bierną w obwodzie?

A. Reflektometru

B. Waromierza

C. Watomierza

D. Woltomierza

Pomiar mocy w układach elektrycznych można przeprowadzać za pomocą różnych mierników, jednak nie wszystkie z nich są odpowiednie do pomiaru mocy biernej. Reflektometr jest urządzeniem, które służy do analizy odbicia sygnału w liniach transmisyjnych, a jego zastosowanie ogranicza się do problematyki związanej z impedancją i stratami sygnału, co nie ma związku z pomiarem mocy biernej. Watomierz, z drugiej strony, mierzy moc czynną, a jego działanie opiera się na pomiarze napięcia i prądu, a następnie obliczaniu mocy czynnej, co oznacza, że nie jest w stanie dostarczyć informacji na temat mocy biernej, która jest miarą energii niezużywanej. Woltomierz jest urządzeniem do pomiaru napięcia, a jedynie mierząc napięcie nie można określić mocy biernej, gdyż nie uwzględnia on parametrów prądu oraz fazy między nimi. Typowym błędem myślowym jest zatem utożsamianie różnych rodzajów mocy i mylenie ich pomiaru, co prowadzi do nieprawidłowych wniosków i decyzji w zakresie projektowania oraz eksploatacji systemów elektrycznych. Zrozumienie różnic pomiędzy mocą czynną, bierną i pozorną oraz umiejętność zastosowania odpowiednich narzędzi pomiarowych jest kluczowe dla efektywności energetycznej.

Pytanie 22

Jaka jest znamionowa sprawność silnika jednofazowego przy danych: P_N = 3,7 kW (moc mechaniczna), U_N = 230 V, I_N = 21,4 A oraz cos φ_N = 0,95?

A. 0,75

B. 0,71

C. 0,95

D. 0,79

Znamionowa sprawność silnika jednofazowego obliczana jest na podstawie wzoru: η = P_N / (U_N * I_N * cos φ_N), gdzie P_N to moc mechaniczna, U_N to napięcie znamionowe, I_N to prąd znamionowy, a cos φ_N to współczynnik mocy. Podstawiając wartości: η = 3,7 kW / (230 V * 21,4 A * 0,95) ≈ 0,79. Zrozumienie sprawności silnika jest kluczowe dla efektywności energetycznej w zastosowaniach przemysłowych. Wysoka sprawność oznacza mniejsze straty energii, co przekłada się na niższe koszty eksploatacji oraz mniejszą emisję zanieczyszczeń. W praktyce, dobór silników o znamionowej sprawności powyżej 0,80 jest standardem w branży, co zgodne jest z normami IEC 60034-30, które promują silniki o wysokiej efektywności. Dlatego, przy wyborze silnika, warto zwrócić uwagę na jego sprawność, co przyczyni się do zrównoważonego rozwoju i oszczędności energetycznych w dłuższym okresie.

Pytanie 23

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Jakie elementy nie są kontrolowane podczas oględzin urządzeń napędowych w czasie ich postoju?

A. poziomu drgań i skuteczności układu chłodzenia

B. ustawienia zabezpieczeń i stanu osłon części wirujących

C. stanu pierścieni ślizgowych oraz komutatorów

D. stanu przewodów ochronnych oraz ich połączeń

Odpowiedź dotycząca stanu pierścieni ślizgowych i komutatorów jest właściwa, ponieważ podczas przeprowadzania oględzin urządzeń napędowych w czasie postoju nie jest to element, który zazwyczaj podlega rutynowym kontrolom. Pierścienie ślizgowe i komutatory są kluczowymi komponentami w silnikach prądu stałego oraz w niektórych alternatorach, jednak ich stan ocenia się głównie podczas przeglądów większych, planowanych konserwacji. W codziennych oględzinach, które mają na celu zapewnienie bezpieczeństwa i operacyjności urządzeń, bardziej koncentruje się na aspektach takich jak kontrola przewodów ochronnych, które zapewniają bezpieczeństwo operatorów, poziom drgań, które mogą wskazywać na problemy mechaniczne, oraz działania układu chłodzenia, aby zapobiec przegrzewaniu. Przykładowo, w praktyce inżynieryjnej standardy takie jak ISO 9001 obejmują kontrolę jakości i bezpieczeństwa, kładąc nacisk na utrzymanie systemów w dobrym stanie operacyjnym, co potwierdza, że elementy takie jak osłony części wirujących oraz zabezpieczenia są kluczowe w codziennych kontrolach.

Pytanie 25

W jakiej jednostce miary określa się moment obrotowy, który należy zastosować przy dokręcaniu śrub w urządzeniach elektrycznych?

A. Nˑm

B. kg

C. kgˑm2

D. Pa

Wybór niepoprawnych jednostek miary takich jak kg·m2, Pa czy kg wskazuje na brak zrozumienia podstawowych koncepcji związanych z momentem siły. kg·m2 jest jednostką momentu bezwładności, a nie momentu siły. Moment bezwładności określa, jak trudno jest zmienić stan ruchu obiektu, jednak nie ma zastosowania w kontekście dokręcania śrub. Pa, czyli paskal, jest jednostką ciśnienia, a jego zastosowanie w przypadku momentu siły jest błędne, ponieważ nie odnosi się do obrotu, lecz do działania siły na jednostkę powierzchni. kg to jednostka masy i nie ma bezpośredniego zastosowania w kontekście momentu siły. Typowym błędem myślowym jest mylenie różnych jednostek miary, co często wynika z braku znajomości zasad fizyki lub nieprzestrzegania norm i praktyk inżynieryjnych. Aby skutecznie stosować moment siły, ważne jest zrozumienie, że chodzi o siłę działającą na dźwignię, co wymaga właściwego połączenia siły i odległości od punktu obrotu. Dlatego zrozumienie jednostki N·m jest fundamentalne dla prawidłowego wykonywania operacji dokręcania, co zapewnia bezpieczeństwo i efektywność w zastosowaniach inżynieryjnych.

Pytanie 26

Przygotowując się do wymiany uszkodzonego gniazda trójfazowego w systemie elektrycznym, po odłączeniu napięcia w obwodzie tego gniazda, należy przede wszystkim

A. oznaczyć miejsce pracy

B. poinformować dostawcę energii o zamiarze przeprowadzenia naprawy

C. rozłożyć dywanik elektroizolacyjny w obszarze roboczym

D. zabezpieczyć obwód przed niezamierzonym włączeniem napięcia

Oznaczenie miejsca pracy, rozłożenie dywanika elektroizolacyjnego w miejscu pracy oraz zgłoszenie dostawcy energii zamiaru naprawy, choć mogą wydawać się sensownymi krokami, nie są wystarczające dla zapewnienia bezpieczeństwa podczas pracy z instalacjami elektrycznymi. Oznaczenie miejsca pracy może zwiększyć świadomość innych pracowników o prowadzonych działaniach, ale nie zabezpiecza aktywnie przed ryzykiem związanym z przypadkowym włączeniem zasilania. Rozłożenie dywanika elektroizolacyjnego jest również ważne, jednak nie zastępuje to konieczności zabezpieczenia obwodu - dywanik może jedynie zmniejszyć ryzyko porażenia prądem, lecz nie eliminuje go całkowicie. Zgłoszenie dostawcy energii o zamiarze naprawy jest dobre w kontekście długookresowym, ale nie zapewnia natychmiastowego bezpieczeństwa w chwili pracy. Kluczowym błędem myślowym tutaj jest przekonanie, że te działania wystarczają do zapewnienia ochrony. Bezpieczeństwo pracy z energią elektryczną wymaga fundamentalnego podejścia, które zakłada, że przede wszystkim musimy upewnić się, że energia nie zostanie przypadkowo przywrócona przed zakończeniem prac. Statystyki pokazują, że wiele wypadków elektrycznych wynika z niedostatecznego zabezpieczenia obwodów, co czyni tę zasadę absolutnie kluczową w praktyce zawodowej. Zgodnie z ogólnymi normami bezpieczeństwa, każde podejście musi być oparte na zasadzie, że bezpieczeństwo jest najważniejsze i powinno być priorytetem w każdej sytuacji związanej z pracą z energią elektryczną.

Pytanie 27

Jakie jest główne przeznaczenie przekaźnika w instalacjach elektrycznych?

A. Zdalne sterowanie obwodami elektrycznymi

B. Kontrola temperatury przewodów

C. Zmniejszenie zużycia energii

D. Ochrona przed przeciążeniami

W instalacjach elektrycznych przekaźniki nie służą jako ochrona przed przeciążeniami. Funkcję tę pełnią zabezpieczenia nadprądowe, takie jak wyłączniki nadprądowe czy bezpieczniki, które są specjalnie zaprojektowane do wykrywania przeciążeń i zwarć, odłączając zasilanie, aby zapobiec uszkodzeniom sprzętu i instalacji. Zmniejszenie zużycia energii to również nie jest główna funkcja przekaźników. Choć użycie przekaźników może pośrednio wpływać na efektywność energetyczną poprzez optymalizację pracy urządzeń, ich podstawowa rola związana jest z funkcjami sterowania, a nie z ograniczaniem zużycia energii. Kontrola temperatury przewodów to kolejna niepoprawna odpowiedź. Przekaźniki nie są używane do monitorowania temperatury przewodów – tę funkcję mogą pełnić inne urządzenia, takie jak termostaty czy czujniki temperatury, które bezpośrednio mierzą i reagują na zmiany temperatury. Błędne przypisanie tych funkcji przekaźnikowi może wynikać z niepełnego zrozumienia zasad działania różnych komponentów w instalacjach elektrycznych. Zrozumienie konkretnej roli każdego elementu systemu jest kluczowe dla skutecznego projektowania i eksploatacji instalacji elektrycznych.

Pytanie 28

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

Jakie zadania związane z utrzymaniem instalacji elektrycznych zgodnie z przepisami BHP powinny być realizowane przez co najmniej dwuosobowy zespół?

A. Przeprowadzane regularnie przez upoważnione osoby w określonych lokalizacjach w czasie testów i pomiarów urządzeń znajdujących się pod napięciem

B. Wykonywane w pobliżu urządzeń elektroenergetycznych wyłączonych z napięcia oraz uziemionych w widoczny sposób

C. Przeprowadzane w wykopach o głębokości do 2 m podczas modernizacji lub konserwacji kabli

D. Wykonywane na wysokości przekraczającej 2 m w sytuacjach, gdy konieczne jest zastosowanie środków ochrony indywidualnej przed upadkiem z wysokości

Odpowiedź w sprawie prac na wysokości powyżej 2 metrów jest jak najbardziej trafiona. Przepisy BHP jasno mówią, że takie zadania powinny być wykonywane przez co najmniej dwie osoby. Dlaczego? Bo ryzyko upadku jest po prostu za duże. Nie wyobrażam sobie, żeby jedna osoba mogła w pełni zareagować, jeśli na przykład straci równowagę, zwłaszcza przy czymś takim jak montaż lamp na wysokich budynkach. Gdy jedna osoba zajmuje się np. sprzętem, to druga powinna mieć oko na bezpieczeństwo. Również zgodnie z normą PN-EN 50110-1 trzeba dobrze zaplanować takie prace i wyposażyć się w odpowiednie zabezpieczenia, jak uprzęże czy liny. Gdy obie osoby pracują razem, to zwiększa to bezpieczeństwo i sprawia, że wszystko idzie sprawniej. Bez tego można narazić się na niebezpieczeństwo, a zdrowie i życie zawsze powinno być na pierwszym miejscu.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
