Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 7 stycznia 2026 08:19
Data zakończenia: 7 stycznia 2026 08:52

Egzamin zdany!

Wynik: 26/40 punktów (65,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Symbol zabezpieczenia instalacji elektrycznej, pokazany na rysunku, odnosi się do wyłącznika

A. bezpiecznikowego.

B. silnikowego.

C. różnicowoprądowego.

D. nadprądowego.

Wyłącznik różnicowoprądowy, oznaczony na rysunku, to kluczowy element zabezpieczeń w instalacjach elektrycznych, którego fundamentalnym zadaniem jest ochrona przed porażeniem prądem elektrycznym. Jego działanie opiera się na detekcji różnicy prądów płynących przez przewody fazowy i neutralny. W sytuacji, gdy dochodzi do wycieku prądu, na przykład w przypadku uszkodzenia izolacji, wyłącznik natychmiast reaguje, odłączając zasilanie w obwodzie. Stosowanie wyłączników różnicowoprądowych jest zgodne z normami PN-EN 61008 oraz PN-EN 61009, które regulują kwestie dotyczące ochrony przed porażeniem elektrycznym w instalacjach niskonapięciowych. Zastosowanie tych urządzeń w miejscach o zwiększonym ryzyku, jak łazienki czy kuchnie, jest nie tylko zalecane, ale często wymagane przez przepisy budowlane oraz normy dotyczące bezpieczeństwa. Warto również zauważyć, że wyłączniki różnicowoprądowe mogą być stosowane w połączeniu z innymi zabezpieczeniami, co zwiększa poziom ochrony w instalacjach elektrycznych.

Pytanie 2

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

W szlifierce uszkodzony został wirnik. Na rysunku z dokumentacji techniczno-ruchowej jest on oznaczony numerem

A. 35

B. 9

C. 50

D. 12

Odpowiedź 9 jest prawidłowa, ponieważ na załączonym rysunku z dokumentacji techniczno-ruchowej szlifierki wirnik został oznaczony numerem 9. Wirnik jest kluczowym elementem silnika elektrycznego, którego właściwe funkcjonowanie jest niezbędne dla prawidłowej pracy szlifierki. Wirnik, obracając się, wytwarza pole elektromagnetyczne, które napędza obrót narzędzia szlifierskiego. Zrozumienie oznaczeń w dokumentacji technicznej jest niezbędne dla efektywnej diagnostyki i konserwacji maszyn. W praktyce, gdy dochodzi do uszkodzenia wirnika, konieczne jest jego dokładne zidentyfikowanie w dokumentacji, co umożliwia szybkie zamówienie odpowiednich części zamiennych i wykonanie naprawy. Warto również pamiętać, że zgodnie z normami branżowymi, regularne przeglądy i konserwacja wirników w urządzeniach szlifierskich są kluczowe dla zapewnienia ich długowieczności oraz bezpieczeństwa użytkowania. W przypadku problemów z wirnikiem, jego wymiana powinna być przeprowadzana zgodnie z zaleceniami producenta, co pozwoli na uniknięcie dalszych uszkodzeń oraz gwarancji efektywności działania szlifierki.

Pytanie 4

W celu oceny stanu technicznego instalacji elektrycznej łazienki dokonano jej oględzin i pomiarów.
Na podstawie wyników pomiarów zamieszczonych w tabeli określ uszkodzenie powstałe w instalacji.

Pomiar napięcia między przewodem PE i drugim punktem instalacji:
Drugi punkt pomiaru:	Przewód fazowy L	Przewód neutralny N	Metalowa rura CO	Metalowa rura gazowa	Metalowa wanna
Wartość:	232 V	0 V	51 V	49 V	0 V

A. Przebicie izolacji przewodu fazowego do metalowych rur.

B. Uszkodzona izolacja przewodu neutralnego w pobliżu wanny.

C. Zwarcie między przewodem neutralnym, a ochronnym.

D. Uszkodzone połączenia wyrównawcze miejscowe.

Uszkodzone połączenia wyrównawcze miejscowe to poprawna odpowiedź, ponieważ wartości napięcia zmierzone na metalowych rurach wynoszące 51 V i 49 V wskazują na problem z zabezpieczeniem elektrycznym w łazience. Zgodnie z normami bezpieczeństwa, takie jak PN-IEC 60364, wszelkie metalowe elementy instalacji elektrycznej muszą być połączone z przewodem ochronnym PE, aby zapobiec wystąpieniu niebezpiecznych różnic potencjałów. W przypadku prawidłowych połączeń wyrównawczych, napięcie na metalowych elementach powinno wynosić 0 V. Praktyka ta ma na celu zminimalizowanie ryzyka porażenia prądem elektrycznym użytkowników, zwłaszcza w obszarach narażonych na wilgoć, jak łazienki. Warto również pamiętać, że regularne przeglądy i pomiary instalacji są kluczowe dla wykrywania potencjalnych usterek, co jest zgodne z zasadami utrzymania bezpieczeństwa w budynkach mieszkalnych. Dobrze zrealizowane połączenia wyrównawcze są ważnym krokiem w zapewnieniu funkcjonalności i bezpieczeństwa instalacji elektrycznej.

Pytanie 5

Jakiego składnika nie powinien mieć kabel zasilający do głównej rozdzielnicy w strefie przemysłowej, która jest klasyfikowana jako niebezpieczna pod względem pożaru?

A. Obudowy stalowej.

B. Zewnętrznego splotu włóknistego.

C. Pokrywy polietylenowej.

D. Żył z aluminium.

Pomieszczenia przemysłowe o podwyższonym ryzyku pożarowym wymagają zastosowania odpowiednich materiałów w konstrukcji kabli zasilających. Pancerz stalowy stanowi skuteczną barierę przed mechanicznymi uszkodzeniami, co jest szczególnie istotne w środowiskach, gdzie mogą występować różne czynniki ryzyka. Powłoka polietylenowa natomiast zapewnia nie tylko izolację, ale również odporność na działanie wysokich temperatur. W świetle obowiązujących norm, takie jak PN-EN 50575, istotne jest, aby używane materiały charakteryzowały się niskim poziomem wydzielania dymu oraz niską toksycznością, co ma kluczowe znaczenie w przypadku pożaru. Wybór żył aluminiowych może wydawać się atrakcyjny ze względu na ich niższą wagę i koszt, jednak w kontekście bezpieczeństwa i przewodnictwa elektrycznego, stalowe żyły są preferowane, zwłaszcza w trudnych warunkach eksploatacyjnych. Zastosowanie zewnętrznego oplotu włóknistego w kablach zasilających w takich miejscach jest nieodpowiednie, ponieważ nie spełnia wymogów odporności na ogień. Oploty te nie tylko mogą ulegać uszkodzeniu w wysokich temperaturach, ale również przyczyniać się do szybszego rozprzestrzeniania się ognia. Podejmując decyzję o wyborze odpowiednich materiałów w konstrukcji kabli, kluczowe jest zrozumienie ich właściwości oraz dostosowanie ich do specyfiki środowiska pracy.

Pytanie 6

Która z przedstawionych tabel zawiera minimalne wartości napięć probierczych i rezystancji izolacji, wymagane dla instalacji elektrycznych do 1 kV?

A. D.

B. C.

C. A.

D. B.

Wybierając jedną z innych tabel, można wprowadzić się w błąd, myśląc, że wartości napięć probierczych i rezystancji izolacji w nich zawarte są równie adekwatne dla instalacji elektrycznych do 1 kV. Często pojawia się nieporozumienie dotyczące minimalnych wartości rezystancji izolacji, które są kluczowe dla bezpieczeństwa. Na przykład, w przypadku obwodów SELV i PELV, zbyt niskie wartości rezystancji mogą prowadzić do poważnych zagrożeń, takich jak porażenie elektryczne, które mogą mieć tragiczne konsekwencje. Użytkownicy mogą mylnie sądzić, że wartości z innych tabel są wystarczające, nie zdając sobie sprawy z różnic w normach i standardach. Wartości napięć probierczych, jeśli nie są zgodne z wymaganiami, mogą prowadzić do niewłaściwego ocenienia stanu izolacji, co z kolei może skutkować nieprzewidywalnymi awariami. Typowym błędem jest również brak uwzględnienia kontekstu zastosowania instalacji – różne środowiska pracy mogą wymagać różnych standardów. Dlatego tak ważne jest, aby dokładnie przestrzegać norm i dobrych praktyk, co pozwala na zapewnienie zarówno bezpieczeństwa, jak i niezawodności instalacji elektrycznych na każdym etapie ich użycia.

Pytanie 7

Jakie działania mogą przyczynić się do poprawy współczynnika mocy?

A. Zwiększenie częstotliwości regularnych przeglądów urządzeń elektrycznych

B. Wyłączenie silników oraz transformatorów działających przy niskim obciążeniu

C. Uzyskanie w Zakładzie Energetycznym wyższego przydziału mocy

D. Podniesienie kwalifikacji personelu obsługującego maszyny elektryczne

Wyłączenie silników i transformatorów pracujących przy niewielkim obciążeniu jest kluczowym działaniem, które pozwala na poprawę współczynnika mocy. Współczynnik mocy (PF) odzwierciedla stosunek mocy rzeczywistej do mocy pozornej, a jego optymalizacja ma istotne znaczenie dla efektywności energetycznej. Silniki i transformatory, które działają przy niskich obciążeniach, mogą prowadzić do obniżenia PF, ponieważ wytwarzają dużą ilość mocy biernej. Wyłączenie tych urządzeń, gdy nie są potrzebne, zmniejsza zapotrzebowanie na moc bierną, co w rezultacie poprawia współczynnik mocy całego systemu. W praktyce, przedsiębiorstwa energetyczne często wykorzystują analizatory mocy do monitorowania PF i identyfikowania sprzętu, który można wyłączyć. Poprawa PF może również prowadzić do oszczędności w kosztach energii oraz zmniejszenia obciążeń dla systemu energetycznego, co jest zgodne z najlepszymi praktykami określonymi w normach ISO 50001 dotyczących zarządzania energią.

Pytanie 8

W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana silnika trójfazowego połączonych jak na przedstawionym schemacie. Przedstawione wyniki świadczą o

Rezystancja uzwojeń stojana między zaciskami	Wartość Ω
U1 – V1	∞
V1 – W1	∞
W1 – U1	15

A. przerwie w uzwojeniu V1 – V2

B. zwarciu międzyzwojowym w uzwojeniu U1 – U2

C. przerwie w uzwojeniu W1 – W2

D. zwarciu międzyzwojowym w uzwojeniu V1 – V2

Zgłoszone odpowiedzi, które wskazują na zwarcie międzyzwojowe w uzwojęniach U1 – U2 lub V1 – V2, nie uwzględniają kluczowych zasad związanych z pomiarami rezystancji w silnikach trójfazowych. Zwarcia międzyzwojowe zazwyczaj objawiają się obniżeniem rezystancji, a w skrajnych przypadkach mogą prowadzić do przegrzewania się uzwojeń silnika, co z kolei może prowadzić do uszkodzeń termicznych. W omawianym przypadku, brak jakiejkolwiek wartości rezystancji (nieskończoność) w obwodach U1 – V1 oraz V1 – W1 jednoznacznie wskazuje na przerwę, a nie zwarcie. Takie nieprawidłowe wnioski mogą wynikać z braku zrozumienia przeprowadzonych pomiarów, gdzie mylenie przerwy z zwarciem jest powszechnym błędem. Ponadto, przerwy w uzwojeniach są często spowodowane czynnikami mechanicznymi, takimi jak wibracje czy niewłaściwe połączenia, co podkreśla znaczenie staranności w diagnostyce. W praktyce, błędne interpretacje wyników mogą prowadzić do nieodpowiednich działań serwisowych, co zwiększa ryzyko awarii i dodatkowych kosztów. Wnioskując, istotne jest, aby przy analizie wyników pomiarów stosować odpowiednie protokoły diagnostyczne i kierować się ich aktualnymi standardami, aby uniknąć nieporozumień w ocenie stanu technicznego silników.

Pytanie 9

Która z podanych czynności nie zalicza się do weryfikacji stanu technicznego podczas przeglądu układu napędowego z energoelektronicznym przekształtnikiem?

A. Sprawdzenie jakości zabezpieczeń nadprądowych i zmiennozwarciowych

B. Ocena czystości filtrów powietrza chłodzącego

C. Weryfikacja połączeń stykowych

D. Pomiar natężenia oświetlenia na stanowisku obsługi układu napędowego

No, każda inna opcja, którą podałeś, ma jakieś uzasadnienie w kontekście bezpieczeństwa układu napędowego. Na przykład, kontrola połączeń stykowych to jeden z najważniejszych elementów sprawdzania stanu technicznego. Jeśli połączenia są źle zainstalowane albo uszkodzone, mogą spowodować różne problemy, jak przepięcia czy awarie całego systemu. Wiadomo, że powinno się to regularnie sprawdzać, bo to dobre praktyki inżynieryjne, a także są normy, takie jak IEC 60204, które mówią o bezpieczeństwie sprzętu elektrycznego. Czystość filtrów powietrza chłodzącego też ma znaczenie, bo brudne filtry mogą ograniczać przepływ powietrza, co prowadzi do przegrzania komponentów i ich uszkodzenia. Utrzymanie ich w czystości to coś, co zaleca się w dokumentacji technicznej i co mówią producenci przekształtników. No i kontrola zabezpieczeń nadprądowych i zmiennozwarciowych też jest bardzo ważna. Te elementy chronią system przed uszkodzeniem, jeśli pojawi się za dużo prądu lub zwarcie. Jak nie przestrzegasz tych zasad, to może być naprawdę niebezpiecznie, więc każda z tych czynności jest istotna w kontekście sprawdzania stanu układów napędowych.

Pytanie 10

Podaj, jaką wartość nie może przewyższać spodziewane napięcie dotykowe na dostępnej części przewodzącej urządzenia działającego w normalnych warunkach środowiskowych, podczas samoczynnego wyłączenia wynoszącego 5 s, przy prawidłowo dobranych przewodach oraz zabezpieczeniach w elektrycznej instalacji do 1 kV.

A. 50 V

B. 110 V

C. 220 V

D. 70 V

Odpowiedź 50 V jest prawidłowa, ponieważ jest to wartość maksymalna dopuszczalnego napięcia dotykowego na częściach dostępnych przewodzących zgodnie z normą PN-IEC 61140. W przypadku instalacji elektrycznych o napięciu do 1 kV, w warunkach normalnych, napięcie dotykowe nie może przekraczać tej wartości, aby zapewnić bezpieczeństwo użytkowników. W instytucjach i obiektach, w których używa się urządzeń elektrycznych, kluczowe jest stosowanie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe, które w przypadku wykrycia upływu prądu mogą zadziałać w czasie poniżej 30 ms. Przykładem zastosowania tej zasady mogą być instalacje w budynkach mieszkalnych, gdzie konieczne jest zapewnienie bezpieczeństwa osób korzystających z urządzeń elektrycznych. Obowiązujące normy, takie jak PN-EN 60038, wskazują na znaczenie odpowiedniego doboru zabezpieczeń, aby w sytuacji zwarcia lub uszkodzenia izolacji nie doszło do niebezpiecznego wzrostu napięcia dotykowego. W ten sposób, przy właściwej ochronie, można skutecznie zminimalizować ryzyko porażenia prądem elektrycznym.

Pytanie 11

Piec elektryczny o mocy 12 kW jest zasilany z trójfazowej instalacji 3 x 400 V za pomocą przewodu o długości 20 m i przekroju 4 mm². Jakie konsekwencje przyniesie wymiana tego przewodu na przewód o tej samej długości, lecz o przekroju 6 mm²?

A. Spadek napięcia na przewodach zasilających wzrośnie.

B. Moc wydobywana w piecu wzrośnie 1,5 raza.

C. Spadek napięcia na przewodach zasilających zmniejszy się.

D. Moc wydobywana w piecu zmaleje 1,5 raza.

Wymiana przewodu o przekroju 4 mm² na 6 mm² w instalacji trójfazowej przynosi ze sobą korzyści związane z obniżeniem spadku napięcia na przewodach zasilających. Spadek napięcia jest wynikiem oporu przewodów, a ten opór maleje wraz ze zwiększeniem przekroju przewodu. W przypadku instalacji elektrycznych, zgodnie z normami IEC 60228, mniejsze spadki napięcia są kluczowe dla efektywności operacyjnej urządzeń elektrycznych. Przy większym przekroju przewodu, przepływ prądu staje się bardziej efektywny, co oznacza mniejsze straty energii w postaci ciepła. Przykładem praktycznym może być zastosowanie takich przewodów w instalacjach przemysłowych, gdzie urządzenia o dużej mocy, jak piec elektryczny, muszą działać optymalnie, aby zminimalizować zużycie energii i zapewnić trwałość systemu. Mniejszy spadek napięcia pozwala na stabilniejsze zasilanie, co jest szczególnie ważne w kontekście ochrony urządzeń elektronicznych i ich długoterminowej wydajności.

Pytanie 12

Jakiego urządzenia pomiarowego należy użyć do określenia prędkości obrotowej wału silnika?

A. Pirometru

B. Prądnicy tachometrycznej.

C. Tensometru mostkowego.

D. Higrometru termo.

Prądnica tachometryczna to przyrząd pomiarowy, który jest powszechnie stosowany do pomiaru prędkości obrotowej wałów silników. Działa na zasadzie generowania napięcia elektrycznego proporcjonalnego do prędkości obrotowej wału, co pozwala na łatwe i precyzyjne odczyty. Przykładem zastosowania prądnicy tachometrycznej są silniki elektryczne w przemyśle, gdzie monitorowanie prędkości obrotowej jest kluczowe dla zapewnienia optymalnej pracy maszyny oraz ochrony przed przeciążeniem. Standardy branżowe, takie jak IEC 60034, zalecają stosowanie prądnic tachometrycznych w systemach automatyzacji i sterowania, co podkreśla ich znaczenie w zapewnianiu efektywności energetycznej i bezpieczeństwa eksploatacji. Dodatkowo, prądnice tachometryczne mogą być używane w systemach feedbackowych, co pozwala na automatyczne dostosowywanie parametrów pracy silnika w odpowiedzi na zmieniające się warunki operacyjne.

Pytanie 13

Jaka powinna być minimalna wartość znamionowego prądu wyłącznika nadprądowego chroniącego obwód zasilający jednofazowy piekarnik oporowy, aby przy napięciu 230 V mógł on pobierać moc elektryczną równą 2 kW?

A. 10 A

B. 13 A

C. 16 A

D. 20 A

Wybór zbyt wysokiej wartości znamionowego prądu wyłącznika nadprądowego może prowadzić do niewłaściwego zabezpieczenia obwodu. Jeżeli na przykład zdecydujemy się na wyłącznik o wartości 16 A, 20 A lub 13 A, może to doprowadzić do sytuacji, w której obwód nie będzie odpowiednio chroniony przed przeciążeniem. Wyłącznik nadprądowy ma na celu ochronę obwodu przed nadmiernym prądem, który może wystąpić w wyniku zwarcia lub przeciążenia. Zbyt wysoka wartość znamionowa wyłącznika może skutkować tym, że nie zadziała on, gdy prąd przekroczy bezpieczny poziom, co może prowadzić do uszkodzenia urządzeń lub nawet pożaru. Z drugiej strony, wybór wyłącznika o wartościach poniżej 10 A mógłby prowadzić do częstych wyłączeń w obwodzie, co jest niepożądane w normalnym użytkowaniu. W praktyce, dostosowanie wartości wyłącznika do mocy obciążenia oraz uwzględnienie marginesów bezpieczeństwa jest kluczowe. Ponadto, w kontekście dobrych praktyk, zaleca się konsultację z elektrykiem podczas doboru odpowiednich zabezpieczeń, aby zapewnić bezpieczeństwo i niezawodność instalacji elektrycznej, zgodnie z normami obowiązującymi w danym kraju.

Pytanie 14

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

Aby naprawić uszkodzenie przerwanego przewodu pomiędzy sąsiednimi puszkami łączeniowymi w instalacji elektrycznej podtynkowej, która znajduje się w rurce, konieczne jest

A. odkręcić w puszkach uszkodzony przewód, zlutować, zaizolować i połączyć

B. odkręcić w puszkach uszkodzony przewód, wymienić go na nowy i połączyć

C. pozostawić uszkodzony przewód, a puszki połączyć przewodem natynkowym

D. wykuć bruzdę i wymienić rurkę instalacyjną z przewodami na przewód podtynkowy

Odpowiedź polegająca na odkręceniu przerwanego przewodu w puszkach i zastąpieniu go nowym jest prawidłowa, ponieważ zapewnia trwałe i bezpieczne rozwiązanie problemu uszkodzonej instalacji elektrycznej. Zgodnie z zasadami dobrej praktyki, usunięcie uszkodzonego przewodu i zastąpienie go nowym jest kluczowe dla zapewnienia ciągłości obwodu oraz minimalizacji ryzyka wystąpienia zwarcia czy pożaru. W przypadku przerwania przewodu, jego naprawa poprzez zlutowanie może być nietrwała i narażać na ryzyko, zwłaszcza w instalacjach podtynkowych, gdzie dostęp do uszkodzeń jest ograniczony. Wymiana przewodu jest standardem w branży i pozwala na zachowanie pełnej funkcjonalności instalacji. Dodatkowo, przy wykonywaniu takiej naprawy należy stosować odpowiednie materiały, które przeznaczone są do instalacji elektrycznych, a także przestrzegać norm PN-IEC 60364, które regulują zasady bezpieczeństwa w instalacjach elektrycznych. Przykładowo, przy wyborze nowego przewodu warto kierować się jego parametrami elektrycznymi oraz odpowiednią izolacją, co zwiększy efektywność i bezpieczeństwo całej instalacji.

Pytanie 17

Którą z poniższych czynności pracownik ma prawo wykonać bez zlecenia osób nadzorujących jego pracę?

A. Zlokalizowanie uszkodzeń w linii kablowej nn

B. Renowacja rozdzielnicy po likwidacji pożaru

C. Gaszenie pożaru urządzenia elektrycznego

D. Zamiana izolatora na linii napowietrznej nn

Gaszenie pożaru urządzenia elektrycznego jest jedyną czynnością, którą pracownik może wykonać bez wcześniejszego polecenia osób dozorujących, gdyż w sytuacjach awaryjnych priorytetem jest ochrona życia oraz mienia. Standardy BHP wskazują, że w razie pożaru, każdy pracownik ma prawo i obowiązek podjąć działania mające na celu jego ugaszenie, o ile to możliwe i bezpieczne. W praktyce, jeśli pracownik zauważy pożar, powinien niezwłocznie podjąć próbę ugaszenia go przy użyciu odpowiednich środków gaśniczych, takich jak gaśnice lub urządzenia automatycznego gaszenia. Tego rodzaju działanie jest zgodne z zasadą „zatrzymaj ogień, zanim on się rozprzestrzeni”, co jest kluczowe w minimalizowaniu szkód i zagrożeń. Zwracając uwagę na procedury zawarte w przepisach, takich jak Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej, można zauważyć, że pracownicy są odpowiednio szkoleni i przygotowani do działania w sytuacjach kryzysowych.

Pytanie 18

W ramach badań eksploatacyjnych silnika indukcyjnego, wykonuje się pomiar

A. oporu uzwojeń stojana

B. intensywności pola magnetycznego

C. okresu jego działania

D. oporu rdzenia stojana

Pomiar natężenia pola magnetycznego w silniku indukcyjnym, choć istotny w kontekście analizy działania silników elektrycznych, nie jest uważany za kluczowy element badań eksploatacyjnych. Zamiast tego, takie pomiary są często stosowane w bardziej zaawansowanych analizach, jak ocena efektywności energetycznej lub badania wydajności, a nie w rutynowej diagnostyce. Rezystancja rdzenia stojana, z drugiej strony, odnosi się do strat materiałowych, które są istotne, ale ich pomiar nie jest bezpośrednio związany z codziennym utrzymaniem silników. Czas pracy silnika może być używany jako wskaźnik eksploatacji, ale nie dostarcza bezpośrednich informacji o stanie technicznym silnika. W praktyce, pomiar rezystancji uzwojeń stojana jest bardziej miarodajny, gdyż wskazuje na kondycję uzwojeń i ich zdolność do przewodzenia prądu. Niezrozumienie znaczenia pomiarów rezystancji lub pomylenie ich z innymi parametrami może prowadzić do nieprawidłowych wniosków dotyczących stanu technicznego silnika, a tym samym do nieefektywnej konserwacji i zwiększenia ryzyka wystąpienia awarii.

Pytanie 19

Jakie środki ochrony przeciwporażeniowej stosuje się w przypadku uszkodzenia obwodu pojedynczego odbiornika?

A. separację elektryczną

B. umiejscowienie poza zasięgiem ręki

C. jedynie obudowy

D. wyłącznie specjalne ogrodzenia

Separacja elektryczna to metoda ochrony przed porażeniem elektrycznym, która polega na oddzieleniu obwodów elektrycznych od żywych części, co znacząco minimalizuje ryzyko bezpośredniego kontaktu z prądem. W praktyce, separacja elektryczna może być realizowana poprzez zastosowanie transformatorów separacyjnych, które izolują odbiorniki od źródła zasilania, co pozwala na uniknięcie niebezpiecznych sytuacji w przypadku uszkodzenia izolacji. Dobre praktyki w zakresie ochrony elektrycznej zalecają używanie transformatorów o odpowiednich parametrach, które nie tylko spełniają normy bezpieczeństwa, ale także są zgodne z obowiązującymi standardami, takimi jak norma IEC 61140 dotycząca ochrony przeciwporażeniowej. W kontekście instalacji elektrycznych, separacja elektryczna jest szczególnie ważna w obszarach o wysokim ryzyku, jak np. w łazienkach czy na zewnątrz budynków, gdzie ryzyko kontaktu z wodą jest zwiększone. Ponadto, stosowanie separacji elektrycznej w obiektach przemysłowych, gdzie występuje duża liczba maszyn i urządzeń, również przyczynia się do poprawy bezpieczeństwa pracowników i minimalizacji ryzyka wypadków. W związku z tym, separacja elektryczna jest nie tylko skuteczną, ale i rekomendowaną metodą ochrony przed porażeniem elektrycznym.

Pytanie 20

Która z wymienionych przyczyn może powodować przegrzewanie się uzwojenia stojana w trakcie działania trójfazowego silnika indukcyjnego?

A. Zbyt niska częstotliwość napięcia zasilającego

B. Zmiana kolejności faz zasilających

C. Nieprawidłowe połączenie grup zezwojów

D. Nierównomierna szczelina powietrzna

Błędne połączenie grup zezwojów w trójfazowym silniku indukcyjnym może prowadzić do przegrzewania się uzwojenia stojana z kilku powodów. Połączenia te są kluczowe dla prawidłowego działania silnika, ponieważ decydują o fazowej synchronizacji przepływu prądu w uzwojeniach. Nieprawidłowe połączenia mogą prowadzić do nierównomiernego obciążenia faz, co z kolei skutkuje nadmiernym nagrzewaniem się niektórych uzwojeń. W praktyce, aby uniknąć takich problemów, należy stosować się do norm, takich jak IEC 60034 dotyczących maszyn elektrycznych, które zalecają odpowiednie procedury montażu i testowania silników. W przypadku wykrycia przegrzewania się silnika, kluczowe jest przeprowadzenie analizy połączeń oraz wykonanie badań termograficznych w celu zidentyfikowania miejsc o podwyższonej temperaturze. Prawidłowe połączenie grup zezwojów zapewnia równomierne rozkładanie obciążenia, co jest kluczowe dla wydajności oraz trwałości silnika.

Pytanie 21

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Podczas pracy z urządzeniami elektrycznymi na wysokościach, jakiego środka ochrony indywidualnej należy użyć?

A. Rękawice ochronne

B. Buty robocze

C. Kask ochronny

D. Uprząż ochronna

Uprząż ochronna jest kluczowym elementem zabezpieczenia podczas pracy na wysokościach, szczególnie w przypadku pracy z urządzeniami elektrycznymi. Główne zadanie uprzęży to zapewnienie bezpieczeństwa użytkownikowi przez zapobieganie upadkom z wysokości. Praca na wysokościach wiąże się z ryzykiem, które może prowadzić do poważnych obrażeń lub nawet śmierci. Dlatego przestrzeganie norm BHP i stosowanie odpowiednich środków ochrony indywidualnej jest absolutnie niezbędne. Standardy w branży elektrycznej, takie jak normy EN 361, dokładnie określają wymagania dotyczące uprzęży, w tym ich wytrzymałość oraz sposób użycia. Ważne jest, aby uprzęże były prawidłowo dopasowane i regularnie kontrolowane pod kątem uszkodzeń. Dodatkowo, w kontekście pracy z elektryką, warto zwrócić uwagę na to, aby uprząż nie zawierała metalowych elementów, które mogłyby przewodzić prąd. Moim zdaniem, stosowanie uprzęży ochronnych to nie tylko wymóg prawny, ale przede wszystkim kwestia odpowiedzialności za własne życie i zdrowie.

Pytanie 25

Jaką maksymalną wartość impedancji pętli zwarcia można zastosować w trójfazowym układzie elektrycznym o napięciu nominalnym 230/400 V, aby zapewnić skuteczność ochrony przeciwporażeniowej w przypadku uszkodzenia izolacji, gdy wyłączenie tego obwodu ma być realizowane przez instalacyjny wyłącznik nadprądowy C10?

A. 2,3 Ω

B. 8,0 Ω

C. 4,6 Ω

D. 7,7 Ω

Wybór wartości impedancji pętli zwarcia wyższej niż 2,3 Ω w kontekście zapewnienia skutecznej ochrony przeciwporażeniowej jest nieprawidłowy z kilku powodów. Po pierwsze, każda wartość impedancji, która przekracza tę wartość, skutkuje niższym prądem zwarciowym, co wydłuża czas wyłączenia zasilania przez wyłącznik nadprądowy. Dla przykładu, przy impedancji 4,6 Ω prąd zwarciowy wynosi jedynie około 87 A, co może spowodować, że wyłącznik C10 nie zareaguje wystarczająco szybko, co zwiększa ryzyko porażenia. Ponadto, wartość 7,7 Ω oraz 8,0 Ω stawia instalację w strefie ryzyka, gdyż czas wyłączenia może przekroczyć bezpieczne limity określone w normach, co jest sprzeczne z zasadami ochrony elektrycznej. Wartości te są również niezgodne z zaleceniami wynikającymi z dyrektyw unijnych i krajowych przepisów prawa budowlanego, które nakładają obowiązek przeprowadzenia analizy ryzyka oraz projektowania instalacji zgodnie z zasadami bezpieczeństwa. W praktyce, projektanci i wykonawcy powinni zawsze dążyć do zminimalizowania impedancji pętli zwarcia, aby zapewnić maksymalną ochronę użytkowników. Nieprzestrzeganie tej zasady może prowadzić do poważnych konsekwencji, zarówno dla użytkowników, jak i dla samej instalacji elektrycznej.

Pytanie 26

Jak zmienią się parametry napięcia wyjściowego prądnicy synchronicznej zasilającej oddzielną sieć energetyczną, jeśli prędkość obrotowa turbiny napędzającej tę prądnicę wzrośnie, a prąd wzbudzenia pozostanie bez zmian?

A. Wartość napięcia zmniejszy się, a częstotliwość wzrośnie

B. Wartość i częstotliwość napięcia zmniejszą się

C. Wartość napięcia wzrośnie, a częstotliwość zmaleje

D. Wartość i częstotliwość napięcia wzrosną

Odpowiedź jest poprawna, ponieważ w prądnicy synchronicznej napięcie wyjściowe jest ściśle związane z prędkością obrotową wirnika oraz z napięciem wzbudzenia. Zwiększenie prędkości obrotowej turbiny prowadzi do zwiększenia częstotliwości generowanego napięcia, co jest zgodne z zasadą synchronizacji prądnic. Wartość napięcia wyjściowego wzrasta, ponieważ prądnica synchroniczna działa na zasadzie indukcji elektromagnetycznej, gdzie zmieniające się pole magnetyczne wytwarzane przez wirnik indukuje prąd w uzwojeniach stojana. W praktyce, w systemach energetycznych, takie zjawisko często obserwuje się przy zwiększaniu mocy produkowanej przez elektrownie, co jest istotne dla utrzymania stabilności sieci. W przypadku prądnicy synchronicznej, przy stałym prądzie wzbudzenia, wzrost prędkości obrotowej skutkuje proporcjonalnym wzrostem zarówno wartości, jak i częstotliwości napięcia. Taki mechanizm jest zgodny z praktykami inżynieryjnymi oraz normami, co zapewnia efektywność i niezawodność działania systemów elektroenergetycznych.

Pytanie 27

Jakie będą konsekwencje uszkodzenia izolacji podstawowej silnika indukcyjnego, gdy przewód PE zostanie odłączony od jego obudowy?

A. obniżenie prędkości obrotowej wirnika

B. uruchomienie ochronnika przeciwprzepięciowego

C. pojawienie się napięcia na obudowie silnika

D. wzrost prędkości obrotowej wirnika

Pojawienie się napięcia na obudowie silnika indukcyjnego w przypadku uszkodzenia izolacji podstawowej, zwłaszcza po odłączeniu przewodu PE, jest zjawiskiem niezwykle niebezpiecznym i stanowi poważne zagrożenie dla bezpieczeństwa ludzi oraz sprzętu. Izolacja podstawowa ma za zadanie oddzielić elementy energii elektrycznej od obudowy, aby zapobiec porażeniom prądem. W momencie, gdy izolacja zostaje uszkodzona, a przewód PE, który pełni rolę ochronną, zostaje odłączony, obudowa silnika może stać się naładowana elektrycznie, co może prowadzić do porażenia prądem osoby znajdującej się blisko urządzenia. Przykładem zastosowania wiedzy w tej kwestii jest konieczność regularnego przeglądania i testowania urządzeń elektrycznych w celu zapewnienia, że wszystkie elementy ochronne, w tym przewód PE, są w dobrym stanie i działają prawidłowo, co jest zgodne z normami takimi jak PN-EN 60204-1. Dobre praktyki branżowe obejmują również stosowanie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe, które mogą wykryć nieprawidłowości w obwodzie i automatycznie odłączyć zasilanie.

Pytanie 28

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Jaką wkładkę topikową bezpiecznikową powinno się wykorzystać do ochrony silnika indukcyjnego przed skutkami zwarć?

A. WT/NH DC

B. WT-00 gF

C. WT-2gTr

D. WT/NHaM

Wkładka topikowa WT/NHaM została zaprojektowana specjalnie do ochrony silników indukcyjnych przed skutkami zwarć. Posiada ona właściwości, które pozwalają na szybkie odłączenie obwodu w przypadku wystąpienia zwarcia, co jest kluczowe dla ochrony zarówno samego silnika, jak i całej instalacji elektrycznej. Zastosowanie tej wkładki jest zgodne z normami IEC 60269, które definiują wymagania dotyczące wkładek bezpiecznikowych. W praktyce, wkładki WT/NHaM charakteryzują się niskimi wartościami prądu zwarciowego, co zapewnia ich efektywność w przypadku krótkotrwałych przeciążeń, typowych dla pracy silników. W przypadku, gdy w silniku dojdzie do zwarcia, wkładka ta reaguje w sposób błyskawiczny, co minimalizuje ryzyko uszkodzenia komponentów. Przykładem zastosowania może być przemysł, w którym silniki napędzają maszyny, a ich bezpieczne i niezawodne funkcjonowanie jest kluczowe dla ciągłości produkcji.

Pytanie 30

Ile maksymalnie gniazd wtykowych można zainstalować w jednym obwodzie w instalacjach elektrycznych w budynkach mieszkalnych?

A. 10

B. 4

C. 6

D. 12

Wybór liczby 4, 6 lub 12 gniazd wtyczkowych do jednego obwodu w instalacji elektrycznej jest oparty na mylnych założeniach dotyczących bezpieczeństwa i funkcjonalności. Niska liczba gniazd, jak 4 lub 6, może wydawać się bezpiecznym wyborem, jednak w praktyce prowadzi do znacznych ograniczeń w użytkowaniu, co może być niepraktyczne w dzisiejszych czasach, gdy wiele urządzeń wymaga zasilania. Z drugiej strony, wybór 12 gniazd opiera się na przeświadczeniu, że zwiększenie ich liczby nie wpływa na bezpieczeństwo obwodu. Taka liczba jest nadmierna i stwarza ryzyko przeciążenia instalacji. Bezpieczne projektowanie obwodów wymaga uwzględnienia maksymalnego poboru mocy wszystkich podłączonych urządzeń. W przypadku, gdy przekroczona zostanie wartość znamionowa obwodu, może dojść do przegrzewania się przewodów, co zagraża zarówno sprzętowi, jak i osobom w pomieszczeniu. Istnieją także normy, które precyzują dopuszczalny pobór mocy oraz sposób ich rozdzielania w instalacjach elektrycznych, co powinno być wzięte pod uwagę przy projektowaniu systemu. Warto zatem kierować się obowiązującymi standardami i wytycznymi branżowymi, aby zapewnić nie tylko funkcjonalność, ale przede wszystkim bezpieczeństwo użytkowników.

Pytanie 31

Silnik prądu stałego w układzie szeregowym intensywnie iskrzy na segmentach komutatora. Najbardziej prawdopodobnym powodem uszkodzenia jest

A. przerwa w obwodzie wirnika

B. zwarcie międzyzwojowe w obwodzie stojana

C. zwarcie międzyzwojowe w obwodzie wirnika

D. przerwa w obwodzie stojana

Zwarcie międzyzwojowe w obwodzie wirnika jest najczęstszą przyczyną nadmiernego iskrzenia na komutatorze silnika szeregowego prądu stałego. Tego typu zwarcia powodują nieprawidłowy przepływ prądu w uzwojeniach wirnika, co skutkuje dużymi prądami roboczymi, a w konsekwencji prowadzi do powstania intensywnych łuków elektrycznych na komutatorze. Iskrzenie to nie tylko obniża efektywność pracy silnika, ale także może prowadzić do szybszego zużycia elementów komutatora oraz wirnika. Przykładowo, w silnikach stosowanych w aplikacjach przemysłowych, takich jak napędy trakcyjne czy maszyny robocze, kluczowe jest monitorowanie stanu uzwojeń, aby zminimalizować ryzyko zwarć. Regularne inspekcje oraz stosowanie systemów diagnostycznych, takich jak termowizja czy analiza drgań, mogą pomóc w wczesnym wykryciu problemów z uzwojeniami, co jest zgodne z najlepszymi praktykami w zarządzaniu utrzymaniem ruchu. Ponadto, zrozumienie efektów zwarć międzyzwojowych jest kluczowe dla inżynierów projektujących układy napędowe, aby mogli tworzyć bardziej niezawodne i trwałe systemy.

Pytanie 32

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Jakie są dopuszczalne maksymalne terminy między kolejnymi kontrolami instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi?

A. 1 rok dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 1 rok dla weryfikacji rezystancji izolacji

B. 5 lat dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 1 rok dla weryfikacji rezystancji izolacji

C. 1 rok dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 5 lat dla weryfikacji rezystancji izolacji

D. 5 lat dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 5 lat dla weryfikacji rezystancji izolacji

Wybór odpowiedzi, że maksymalne okresy między sprawdzeniami instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi wynoszą 1 rok dla ochrony przeciwporażeniowej i 1 rok dla rezystancji izolacji, są naprawdę zgodne z tym, co mówi prawo i normy. W takich miejscach jak laboratoria chemiczne czy fabryki ryzyko uszkodzenia izolacji jest wyższe, dlatego kontrole powinny być częstsze. Trzeba regularnie sprawdzać, czy wyłączniki różnicowo-prądowe działają, bo to kluczowe dla bezpieczeństwa. A jeśli chodzi o rezystancję izolacji, to wczesne wykrycie problemów może zapobiec poważnym awariom. W praktyce, dobrze zorganizowane harmonogramy przeglądów w zakładach pomagają się dostosować do wymogów prawnych i standardów bezpieczeństwa, takich jak norma PN-EN 60079 dla atmosfer wybuchowych czy PN-IEC 60364 dla instalacji elektrycznych. Przestrzeganie tych zasad jest bardzo ważne, aby zminimalizować ryzyko wypadków i chronić ludzi oraz mienie.

Pytanie 35

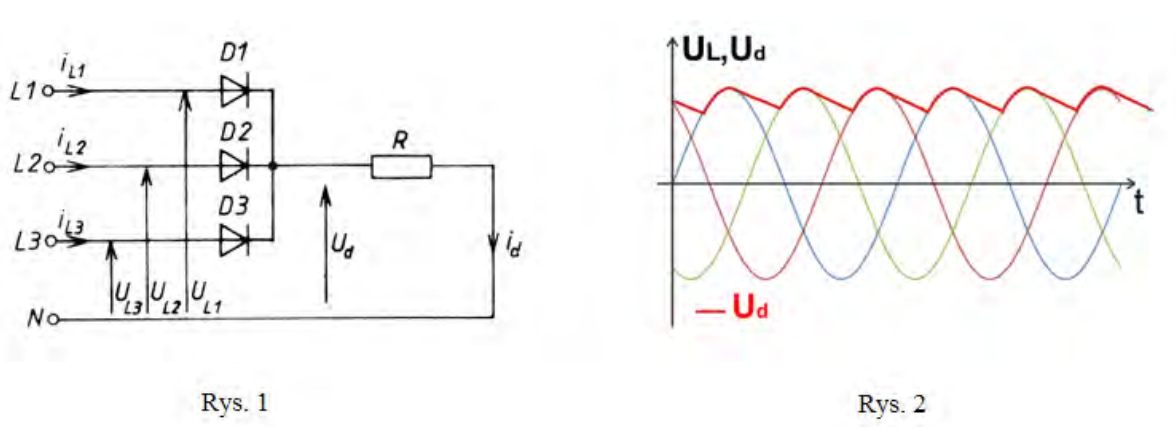

Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie podstawowym, na rysunku 2 przebiegi czasowe napięć fazowych zasilających ten prostownik oraz przebieg napięcia na obciążeniu rezystancyjnym U_d. Jaką modyfikację wprowadzono do układu prostownika, aby uzyskać kształt napięcia wyprostowanego U_d jak na rysunku?

A. Szeregowo z obciążeniem R dołączono kondensator o dużej pojemności.

B. Równolegle z obciążeniem R dołączono dławik o dużej indukcyjności.

C. Szeregowo z obciążeniem R dołączono dławik o dużej indukcyjności.

D. Równolegle z obciążeniem R dołączono kondensator o dużej pojemności.

Niepoprawne odpowiedzi wskazują na pewne nieporozumienia dotyczące działania elementów pasywnych w układach prostowniczych. Szeregowe dołączenie dławika lub kondensatora jest niewłaściwe, ponieważ nie zapewnia odpowiedniego wygładzenia napięcia wyjściowego. W przypadku dławika podłączonego szeregowo, dodatkowe wprowadzenie indukcyjności w torze prądowym ogranicza przepływ prądu, co może prowadzić do spadku napięcia i nieefektywnej konwersji energii. Dławiki są zazwyczaj używane w roli filtrów w układach, gdzie wymagane jest wygładzanie, ale w połączeniu z kondensatorem w konfiguracji równoległej, a nie szeregowej. Z kolei kondensator podłączony szeregowo z obciążeniem nie będzie mógł skutecznie gromadzić energii i oddawać jej w odpowiednich momentach, co jest kluczowe dla stabilizacji napięcia. Tego rodzaju błędy myślowe mogą wynikać z braku zrozumienia różnicy między działaniem elementów w różnych konfiguracjach oraz ich wpływu na charakterystykę układu prostowniczego. W praktycznych zastosowaniach, odpowiednie dobranie elementów filtrujących i ich konfiguracja są kluczowe dla osiągnięcia pożądanej jakości napięcia wyjściowego, co z kolei wpływa na niezawodność i wydajność całego systemu.

Pytanie 36

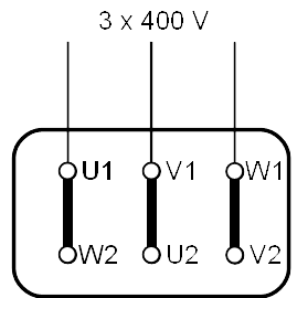

Który z silników o parametrach zamieszczonych w tabeli może pracować zgodnie z przedstawionym układem zasilania bez przerw przy znamionowym obciążeniu?

Parametry znamionowe
Silnik 1.	5,5 kW	400/690 V Δ/Y	IP55	S2	2 920 obr./min
Silnik 2.	1,5 kW	400/690 V Δ/Y	IP45	S1	1 430 obr./min
Silnik 3.	5,5 kW	230/400 V Δ/Y	IP55	S1	2 920 obr./min
Silnik 4.	1,5 kW	230/400 V Δ/Y	IP45	S2	1 430 obr./min

A. Silnik 4.

B. Silnik 2.

C. Silnik 3.

D. Silnik 1.

Silnik 2 jest prawidłowym rozwiązaniem dla przedstawionego układu zasilania, ponieważ jego napięcie znamionowe wynoszące 400/690 V w konfiguracji gwiazda/trójkąt idealnie pasuje do napięcia zasilania 3 x 400 V. W praktyce oznacza to, że silnik ten może być zasilany bez przerw przy znamionowym obciążeniu, co wpływa na jego efektywność oraz niezawodność. W kontekście standardów branżowych, silniki elektryczne powinny być dobierane zgodnie z wymaganiami zasilania oraz charakterystyką pracy w danym układzie. Przykładowo, w przemyśle silniki te często pracują w trudnych warunkach, dlatego ich dobór do konkretnego zadania jest kluczowy dla wydajności całego systemu. Użycie silnika 2 pozwala na optymalizację pracy urządzenia, co z kolei przekłada się na oszczędności energetyczne oraz dłuższą żywotność sprzętu. W związku z tym, zrozumienie właściwego doboru silników do układów zasilania jest niezbędne dla inżynierów i techników w celu zapewnienia efektywności operacyjnej.

Pytanie 37

Dobierz przekrój $ S $ przewodu o żyłach miedzianych i długości $ l = 11 \, \text{m} $ do wykonania obwodu stałoprądowego o napięciu $ U_N = 50 \, \text{V} $ tak, aby nie został przekroczony spadek napięcia $ \Delta U_{\%} = 4 \% $ przy maksymalnym obciążeniu. Obwód jest zabezpieczony wyłącznikiem nadprądowym B10. Wzory do obliczeń:
$$ \Delta U_{\%} = 200 \cdot \frac{I \cdot l}{\gamma \cdot U_N \cdot S} $$
$$ \gamma_{Cu} = 55 \, \frac{m}{\Omega \text{mm}^2} $$

A. $ S = 4,0 \, \text{mm}^2 $

B. $ S = 1,0 \, \text{mm}^2 $

C. $ S = 1,5 \, \text{mm}^2 $

D. $ S = 2,5 \, \text{mm}^2 $

Wybór przekroju przewodu mniejszego od 2,5 mm2, takiego jak 1,5 mm2, 1,0 mm2 czy 4,0 mm2, wiąże się z poważnymi konsekwencjami technicznymi. Przede wszystkim, przy długości przewodu 11 m oraz napięciu 50 V, spadek napięcia przy mniejszych przekrojach może przekroczyć dopuszczalny limit 2 V. Zastosowanie zbyt małego przekroju prowadzi do zwiększonego oporu przewodów, co z kolei skutkuje wyższym spadkiem napięcia, a to negatywnie wpływa na wydajność i niezawodność obwodu. Przykładowo, w przypadku zastosowania S = 1,5 mm2, spadek napięcia może być zbyt duży, co naraża podłączone urządzenia na niestabilne napięcie, a w dłuższej perspektywie na uszkodzenia. Warto również zauważyć, że wybór zbyt dużego przekroju, jak S = 4,0 mm2, może być nieopłacalny oraz nieefektywny z punktu widzenia kosztów materiałów. W praktyce, projektanci instalacji elektrycznych powinni trzymać się standardów określonych w normach branżowych, które określają minimalne przekroje dla różnych długości przewodów oraz wartości napięcia. Dlatego ważne jest, aby przy doborze przekroju przewodu zawsze brać pod uwagę nie tylko obciążenie, ale również długość oraz właściwe normy, co pozwoli na zapewnienie bezpieczeństwa i efektywności energetycznej instalacji.

Pytanie 38

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

Jakiego z wymienionych przyrządów należy użyć wraz z watomierzem, aby obliczyć współczynnik mocy urządzenia elektrycznego zasilanego prądem sinusoidalnym?

A. Woltomierza

B. Amperomierza

C. Częstościomierza

D. Waromierza

Amperomierz, woltomierz i częstościomierz to urządzenia pomiarowe, które, choć mają swoje zastosowania, nie są wystarczające do precyzyjnego określenia współczynnika mocy w obwodach prądu sinusoidalnego. Amperomierz mierzy natężenie prądu w obwodzie, co jest ważne, ale samodzielny pomiar nie dostarcza informacji o fazie prądu w stosunku do napięcia. W przypadku pomiaru mocy, kluczowe znaczenie ma określenie nie tylko wartości prądu, ale również jego relacji do napięcia, co nie jest możliwe bez urządzenia mierzącego różnicę fazową, jakim jest waromierz. Woltomierz, z kolei, mierzy napięcie w obwodzie, co także jest istotne, ale jego zastosowanie w obliczeniach mocy wymaga dodatkowego kontekstu fazowego. Częstościomierz mierzy częstotliwość sygnału, co nie ma bezpośredniego wpływu na obliczanie mocy czynnej czy współczynnika mocy. Typowym błędem w myśleniu o pomiarach mocy jest przekonanie, że wystarczy znać wartości prądu i napięcia, aby obliczyć moc, ignorując istotne aspekty związane z fazą sygnałów. Dlatego, aby uzyskać dokładne dane dotyczące współczynnika mocy, konieczne jest użycie waromierza w parze z watomierzem, co pozwala na pełne zrozumienie efektywności energetycznej danego urządzenia elektrycznego.

Pytanie 40

Grzałka jednofazowa o mocy 4 kW jest zasilana przewodem o długości 10 m i przekroju 1,5 mm2. W jaki sposób zmienią się straty mocy w przewodzie zasilającym, jeśli jego przekrój zostanie zwiększony do 2,5 mm2?

A. Spadną o 40%

B. Wzrosną o 40%

C. Spadną o 100%

D. Wzrosną o 100%

Odpowiedź, że straty mocy w przewodzie zmniejszą się o 40%, jest prawidłowa z kilku powodów związanych z zasadami działania prądów elektrycznych i strat energii. Straty mocy w przewodach elektrycznych są związane z oporem przewodnika, który można obliczyć z wykorzystaniem wzoru: P = I²R, gdzie P to moc strat, I to natężenie prądu, a R to opór przewodu. Przy zwiększeniu przekroju przewodu z 1,5 mm2 do 2,5 mm2, opór przewodu maleje, co prowadzi do zmniejszenia strat mocy. W praktyce, stosowanie przewodów o większym przekroju jest zalecane w celu minimalizacji strat energii, co jest zgodne z normami i zasadami efektywności energetycznej. Na przykład, w instalacjach przemysłowych oraz budowlanych, dobór odpowiednich przewodów elektrycznych wpływa na bezpieczeństwo, efektywność operacyjną oraz oszczędności w kosztach energii. To podejście jest zgodne z dobrymi praktykami branżowymi, które promują zwiększenie efektywności energetycznej, a tym samym ograniczenie emisji CO2. Zmniejszenie strat mocy o 40% przy zastosowaniu przewodu o większym przekroju jest wymiernym zyskiem, który powinien być brany pod uwagę na etapie projektowania instalacji. Warto pamiętać, że zastosowanie odpowiednich przekrojów przewodów ma również wpływ na ich temperaturę roboczą, co poprawia bezpieczeństwo całego systemu.

Rozpocznij nowy egzamin

Powrót do strony głównej
