Informacje o egzaminie:

Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.11 - Eksploatacja urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 17 grudnia 2025 20:14
Data zakończenia: 17 grudnia 2025 20:15

Egzamin niezdany

Wynik: 1/40 punktów (2,5%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Ciśnienie operacyjne w systemie kolektorowym na poziomie przeponowego zbiornika wzbiorczego powinno wynosić

A. 2,5 bara

B. 0,5 bara

C. 3,5 bara

D. 1,5 bara

Ciśnienie robocze w instalacji kolektorowej na wysokości przeponowego naczynia wzbiorczego powinno wynosić 1,5 bara. Jest to wartość, która zapewnia efektywne funkcjonowanie systemu, umożliwiając odpowiednie ciśnienie wody w obiegu, co jest kluczowe dla wydajności kolektorów słonecznych. Przy takim ciśnieniu system jest w stanie optymalnie wykorzystywać energię słoneczną, a także zapobiegać problemom takim jak erozja, uszkodzenia elementów instalacji czy zjawisko kawitacji, które mogą wystąpić przy niewłaściwych parametrach ciśnieniowych. W praktyce, ciśnienie na poziomie 1,5 bara jest zgodne z zaleceniami producentów systemów solarnych oraz normami branżowymi, co przekłada się na długotrwałą i niezawodną pracę instalacji. Warto również zaznaczyć, że odpowiednie ciśnienie robocze jest istotne dla utrzymania balansu temperatur w systemie, co ma bezpośredni wpływ na efektywność energetyczną. Przykładowo, w przypadku zbyt niskiego ciśnienia, może dojść do braku cyrkulacji wody, co w konsekwencji może prowadzić do przegrzewania kolektorów i ich uszkodzenia.

Pytanie 2

Wykorzystanie sieciowania w rurach polietylenowych zwiększa ich wytrzymałość na działanie

A. wysokich temperatur

B. osadów kamiennych

C. substancji korodujących

D. niskich temperatur

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sieciowanie w rurach polietylenowych polega na tworzeniu trójwymiarowej struktury molekularnej, co znacząco poprawia ich właściwości mechaniczne, w tym odporność na wysokie temperatury. Rury te, wykonane z polietylenu, w stanie sieciowanym mogą wytrzymywać temperatury sięgające do 80°C, a w niektórych przypadkach nawet 95°C, podczas gdy standardowe rury polietylenowe mają ograniczenia do około 60°C. Przykładem zastosowania rur polietylenowych w stanie sieciowanym jest instalacja ciepłej wody użytkowej. Dzięki swojej zwiększonej odporności na wysokie temperatury, rury te są często wykorzystywane w systemach grzewczych oraz w przemyśle, gdzie występują warunki podwyższonej temperatury. Zastosowanie takich rur zmniejsza ryzyko deformacji oraz uszkodzeń, które mogą wystąpić w wyniku ekspozycji na wysokie temperatury, co jest zgodne z normami PN-EN 1555 oraz PN-EN 12201, które określają wymagania dla rur z polietylenu. Dodatkowo, sieciowanie poprawia również odporność na działanie chemikaliów, co jest istotne w kontekście transportu różnych substancji.

Pytanie 3

Na rysunku przedstawiono

A. zasobnik c.w.u.

B. naczynie wzbiorcze.

C. urządzenie do napełniania i odpowietrzania instalacji solarnej.

D. grupę pompową.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to "urządzenie do napełniania i odpowietrzania instalacji solarnej". Na zdjęciu widoczne jest przenośne urządzenie, które charakteryzuje się obecnością węża oraz przyłączy, co jednoznacznie sugeruje jego funkcję związaną z przepływem cieczy. Takie urządzenia są kluczowe w procesie napełniania instalacji solarnych płynem roboczym, co jest niezbędne do ich prawidłowego funkcjonowania. Odpowietrzanie instalacji jest szczególnie ważne, gdyż pozwala uniknąć tworzenia się pęcherzy powietrza, które mogą obniżać efektywność systemu. W praktyce, podczas instalacji systemów solarnych, operatorzy często korzystają z takich urządzeń, aby zapewnić szczelność układu oraz prawidłowy obieg medium grzewczego. Zgodnie z dobrymi praktykami branżowymi, przed uruchomieniem instalacji, należy przeprowadzić dokładne odpowietrzenie oraz napełnienie, co przyczynia się do dłuższej żywotności komponentów i zwiększa efektywność energetyczną całego systemu. Wiedza na temat działania tych urządzeń jest niezbędna dla profesjonalistów w dziedzinie odnawialnych źródeł energii oraz instalacji grzewczych.

Pytanie 4

Jaką minimalną głębokość powinno się stosować w województwie podlaskim przy układaniu poziomego wymiennika gruntowego, aby zapobiec naturalnemu przemarzaniu w jego bezpośrednim otoczeniu?

A. 0,5 m

B. 1,0 m

C. 3,5 m

D. 2,0 m

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 2,0 m jest prawidłowa, ponieważ układanie wymiennika gruntowego na tej głębokości skutecznie zabezpiecza go przed naturalnym przemarzaniem. W województwie podlaskim, ze względu na specyfikę klimatu, temperatura gruntu na głębokości 2 m pozostaje na stałym poziomie, co zapobiega ujemnym temperaturom w obrębie wymiennika. W praktyce, wymienniki gruntowe są często projektowane z uwzględnieniem tego aspektu, aby zapewnić efektywność systemu pompy ciepła. Wartości te są również zgodne z normami budowlanymi, które podkreślają znaczenie odpowiedniej głębokości instalacji dla optymalizacji wymiany ciepła. Na przykład, w projektach budowlanych często stosuje się zalecenia dotyczące głębokości układania rur, aby uniknąć problemów z wydajnością i funkcjonowaniem systemu. Przy odpowiedniej głębokości instalacji, zyskujemy również większą stabilność temperatury, co ma znaczący wpływ na efektywność energetyczną budynku oraz zmniejszenie kosztów eksploatacyjnych.

Pytanie 5

Automatyczne regulowanie ilości powietrza wpływającego do paleniska kotła opalanego paliwem stałym zapewnia

A. zawór zwrotny

B. miarkownik ciągu

C. rotametr

D. przewód powietrzno-spalinowy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Miarkownik ciągu to urządzenie, które automatycznie reguluje dopływ powietrza do paleniska kotła na paliwo stałe, co ma kluczowe znaczenie dla efektywności procesu spalania. Działa na zasadzie reagowania na różnicę ciśnień między komorą spalania a atmosferą, co pozwala na optymalne dostosowanie ilości powietrza do aktualnych warunków pracy kotła. Dzięki tej regulacji możliwe jest osiągnięcie lepszego wykorzystania paliwa, co przekłada się na mniejsze emisje zanieczyszczeń oraz wyższą sprawność energetyczną całego systemu grzewczego. Przykładem praktycznego zastosowania miarkownika ciągu jest jego instalacja w kotłach węglowych czy drewnianych, gdzie precyzyjne dozowanie powietrza wpływa na jakość spalania oraz zmniejszenie strat energii. W kontekście standardów branżowych, stosowanie miarkowników ciągu jest zgodne z zaleceniami dotyczącymi efektywności energetycznej budynków oraz norm emisji, co czyni je istotnym elementem nowoczesnych instalacji grzewczych.

Pytanie 6

Dokumentem końcowym, po którego uzyskaniu można przystąpić do realizacji budowy elektrowni wodnej, jest

A. wydanie decyzji dotyczącej lokalizacji projektu

B. uzyskanie pozwolenia wodno-prawnego

C. uzyskanie opinii o oddziaływaniu na środowisko

D. prawomocna decyzja o przyznaniu pozwolenia na budowę

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Jeżeli planujesz budowę elektrowni wodnej, to musisz wiedzieć, że bez ważnej decyzji o pozwoleniu na budowę niestety nic się nie da zrobić. To pozwolenie jest super ważne, bo pokazuje, że wszystkie wcześniejsze etapy, jak planowanie i analizy, zostały zrobione jak należy. Inwestor musi najpierw załatwić różne zgody i opinie – na przykład decyzję o lokalizacji, która mówi, czy teren nadaje się do budowy. Jak już to załatwi, to przystępuje do robienia projektu budowlanego, który musi być zgodny z prawem budowlanym i zasadami ochrony środowiska. Oprócz tego konieczne jest dostanie pozwolenia wodno-prawnego, bo to dotyczy korzystania z wód, a to jest kluczowe dla działania elektrowni wodnej. Dopiero po spełnieniu wszystkich wymagań formalnych i uzyskaniu tej prawomocnej decyzji można zacząć fizycznie budować. Cały ten proces jest dość skomplikowany i wymaga załatwienia wielu spraw z różnymi instytucjami oraz przestrzegania przepisów, co jest po prostu normą w branży budowlanej.

Pytanie 7

Korzystając z wzoru, oblicz, ile wynosi moc na wale turbiny Kaplana pracującej przy spadzie H = 6 m, ze sprawnością η = 0,9 oraz natężeniem przepływu wody Q_v= 5 m³/s.

P = g · ρ · Q_v · H · η
gdzie:	P – moc na wale turbiny [W] g – przyspieszenie ziemskie = 10 m/s² ρ – gęstość wody = 1000 kg/m³ Q_v – objętościowe natężenie przepływu wody [m³/s] H – spad [m] η – sprawność turbiny

A. 30 kW

B. 300 kW

C. 27 kW

D. 270 kW

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Obliczenie mocy na wale turbiny Kaplana, przy danych parametrach, jest kluczowe w procesie projektowania i oceny efektywności systemów hydroenergetycznych. Wzór na moc hydrauliczna M na wale turbiny brzmi: M = η * ρ * g * Qv * H, gdzie η to sprawność turbiny, ρ to gęstość wody, g to przyspieszenie ziemskie, Qv to objętość przepływu wody, a H to spad. Po podstawieniu wartości: η = 0,9, ρ = 1000 kg/m3, g = 10 m/s², Qv = 5 m³/s oraz H = 6 m, otrzymujemy wynik 270000 W, co przekłada się na 270 kW. Przykładowo, turbiny Kaplana są często stosowane w elektrowniach wodnych o niskich i średnich spadach, co czyni je odpowiednim rozwiązaniem dla lokalnych źródeł energii. W praktyce, zrozumienie tych obliczeń jest fundamentalne dla inżynierów, którzy projektują systemy energetyczne, aby maksymalizować wydajność energetyczną oraz efektywność kosztową.

Pytanie 8

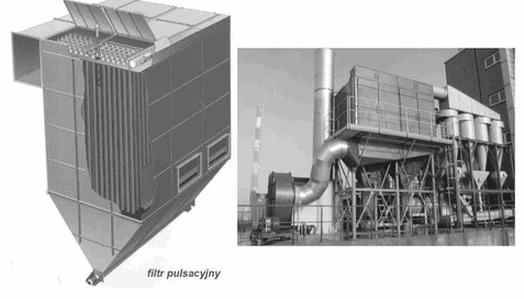

Na rysunkach przedstawiono filtr (odpylacz) tkaninowy, który wychwytuje tylko

A. gazy.

B. suche i mokre cząstki.

C. mokre cząstki.

D. suche cząstki.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Filtr tkaninowy, taki jak przedstawiony filtr pulsacyjny, stanowi kluczowe narzędzie w procesach przemysłowych, które wymagają skutecznego usuwania cząstek stałych z gazów. Jego działanie opiera się na zasadzie zatrzymywania cząstek pyłu i zanieczyszczeń stałych, gdy gaz przepływa przez fabriczny materiał filtracyjny. W praktyce, takie filtry znajdują zastosowanie w różnych branżach, w tym w górnictwie, przemyśle chemicznym oraz w produkcji żywności, gdzie eliminacja zanieczyszczeń jest niezbędna do zapewnienia jakości produktu oraz ochrony zdrowia pracowników. Zgodnie z normami, takimi jak EN 60335-2-69, stosowanie filtrów tkaninowych jest standardem w wielu procesach przemysłowych, które generują duże ilości pyłów. Warto również dodać, że filtry tkaninowe są znane z efektywności w redukcji emisji pyłów do atmosfery, co jest kluczowe dla zgodności z regulacjami ochrony środowiska. Dlatego, wybierając filtr tkaninowy, należy pamiętać, że jego głównym zadaniem jest wychwytywanie suchych cząstek stałych, co czyni tę odpowiedź poprawną.

Pytanie 9

Który z wymienionych czynników nie wpływa na powstawanie uszkodzeń typu hot-spot w panelach fotowoltaicznych?

A. Powiększone luki między modułami.

B. Mikrouszkodzenia ogniw.

C. Chodzenie instalatorów po panelach.

D. Miejscowe zacienienie modułów.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Powiększone luki między modułami fotowoltaicznymi nie mają wpływu na powstawanie uszkodzeń typu hot-spot z kilku powodów. Hot-spoty powstają, gdy w danym ogniwie PV występuje lokalne przegrzewanie, co najczęściej jest spowodowane nierównomiernym oświetleniem, uszkodzeniami mechanicznymi lub różnicami w właściwościach elektrycznych związanych z mikrouszkodzeniami. Większe odstępy między modułami mogą wręcz zmniejszyć ryzyko powstawania hot-spotów, ponieważ pozwalają na lepszą cyrkulację powietrza i tym samym efektywniejsze chłodzenie. W praktyce, aby zminimalizować ryzyko hot-spotów, należy stosować się do wytycznych branżowych, takich jak zapewnienie odpowiednich odległości między modułami, unikanie zacienienia oraz regularne inspekcje wizualne instalacji. Rekomendacje dotyczące odległości między modułami mogą się różnić w zależności od rodzaju zastosowanej instalacji i lokalnych warunków klimatycznych, ale zawsze powinny uwzględniać zasady skutecznej wentylacji i unikania zacienienia.

Pytanie 10

Pomimo braku rozbioru ciepłej wody, zbiornik ciepłej wody użytkowej zasilany niezależnie z instalacji słonecznej w nocy traci ciepło. Najbardziej prawdopodobnym powodem tego zjawiska jest w obiegu kolektorów słonecznych

A. uszkodzony zawór zwrotny

B. zbyt niskie ciśnienie

C. brak działania pompy

D. zapowietrzenie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Uszkodzony zawór zwrotny to naprawdę ważna sprawa, bo ma duży wpływ na to, jak działa system solarny. Jego głównym zadaniem jest to, żeby ciepła woda z zasobnika nie cofała się do kolektorów, zwłaszcza w nocy, kiedy jest chłodniej. Jeśli zawór przestaje działać, to ciepło z zasobnika może bez problemu uciekać do kolektorów, zmieniając wszystko w lodówkę. Wyobraź sobie, że w zasobniku masz 60°C, a w kolektorach tylko 25°C. W takiej sytuacji zepsuty zawór może powodować, że ta ciepła woda po prostu się wymienia, a to naprawdę nie jest dobre, bo tracimy ciepło. Dlatego warto regularnie sprawdzać i konserwować zawór zwrotny oraz resztę systemu. Jak już mówimy o inwestycjach, to najlepiej kupować dobrej jakości zawory, bo to może zaoszczędzić kłopotów na przyszłość.

Pytanie 11

Jakie są optymalne wartości prędkości wiatru dla turbin wiatrowych z poziomą osią?

A. 110÷130 km/h

B. 10÷16 km/h

C. 80÷100 km/h

D. 36÷60 km/h

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prędkość wiatru wynosząca 10÷16 km/h jest optymalna dla pracy turbin wiatrowych z osią poziomą, ponieważ w tym zakresie osiągają one maksymalną efektywność wytwarzania energii. Turbiny wiatrowe są projektowane tak, aby maksymalizować konwersję energii kinetycznej wiatru na energię elektryczną, a ten zakres prędkości wiatru zapewnia odpowiednią równowagę między wydajnością a bezpieczeństwem operacyjnym. Przy zbyt niskiej prędkości, turbiny nie są w stanie wygenerować wystarczającej ilości energii elektrycznej, a przy zbyt wysokiej prędkości, mogą być narażone na uszkodzenia, co skutkuje koniecznością wyłączenia z pracy. Przykładem zastosowania tej wiedzy jest projektowanie farm wiatrowych, gdzie inżynierowie muszą dokładnie określić lokalizację turbin, aby zmaksymalizować ich wydajność w optymalnym zakresie prędkości wiatru, zgodnie z zaleceniami standardów branżowych, takich jak IEC 61400. W praktyce, turbiny wiatrowe z osią poziomą najczęściej osiągają nominalną moc przy prędkości wiatru w tym przedziale, co czyni je najbardziej efektywnym narzędziem do generacji energii odnawialnej.

Pytanie 12

W piecu z wodnym płaszczem powinno się palić

A. suchym drewnem liściastym

B. suchym drewnem iglastym

C. wilgotnym drewnem liściastym

D. wilgotnym drewnem iglastym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Suchy materiał opałowy, taki jak drewno liściaste, jest kluczowy w kominkach z płaszczem wodnym, ponieważ zapewnia efektywną i czystą produkcję energii cieplnej. Drewno liściaste charakteryzuje się gęstością i niższą zawartością wilgoci niż drewno iglaste, co przekłada się na wyższe wartości opałowe. Wysoka temperatura spalania osiągnięta dzięki suchemu drewnu redukuje emisję szkodliwych substancji, co jest zgodne z aktualnymi normami ochrony środowiska. Ponadto, kominki z płaszczem wodnym są projektowane tak, aby maksymalnie wykorzystywać ciepło generowane podczas spalania, a suche drewno zapewnia optymalne warunki do tego procesu. Przykładowo, drewno dębowe, bukowe czy jesionowe, dzięki swojej gęstości, wydziela dużą ilość energii oraz minimalizuje ryzyko zanieczyszczeń w kominie. W praktyce oznacza to nie tylko lepszą efektywność grzewczą, ale również dłuższy czas palenia i mniej popiołu do usunięcia, co jest istotne dla użytkowników.

Pytanie 13

W jaki sposób można dostosować działanie turbiny Francisa?

A. Nie ma możliwości regulacji

B. Przy pomocy łopatek kierownicy i wirnika

C. Wyłącznie za pomocą łopatek wirnika

D. Wyłącznie za pomocą łopatek kierownicy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca regulacji turbiny Francisa poprzez łopatki kierownicy jest prawidłowa, ponieważ w konstrukcji tej turbiny to właśnie łopatki kierownicy pełnią kluczową rolę w dostosowywaniu przepływu wody, co wpływa na wydajność i stabilność pracy turbin. W praktyce, zmiana kąta nachylenia łopatek kierownicy umożliwia optymalizację warunków pracy turbiny w zależności od zmiennych parametrów przepływu wody. Na przykład, gdy przepływ jest zbyt duży, można zwiększyć kąt nachylenia łopatek, co spowoduje zmniejszenie ilości wody wpływającej na wirnik, a tym samym obniżenie prędkości obrotowej turbiny. W standardach branżowych, takich jak ISO 9906, podkreśla się znaczenie regulacji hydraulicznych w systemach turbin wodnych, co stanowi podstawę ich efektywności działania. Przykładami zastosowania tej technologii mogą być elektrownie wodne, gdzie dynamiczne dostosowywanie kąta łopatek kierownicy pozwala na maksymalizację produkcji energii w różnych warunkach hydraulicznych.

Pytanie 14

W gwarancji kolektora słonecznego nie musi być zawarta informacja o

A. schemacie instalacji PV

B. typie, modelu urządzenia

C. okresie ochrony gwarancyjnej

D. adresie producenta

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Karta gwarancyjna kolektora fotowoltaicznego jest kluczowym dokumentem, który stanowi potwierdzenie zakupu oraz warunki ochrony gwarancyjnej. Powinna zawierać istotne informacje, takie jak adres producenta, typ oraz model urządzenia, a także okres ochrony gwarancyjnej. Te elementy są niezbędne do identyfikacji urządzenia oraz umożliwiają prawidłowe zgłoszenie ewentualnych roszczeń w przypadku awarii. Schemat instalacji PV, mimo iż jest istotnym dokumentem technicznym, nie jest wymagany na karcie gwarancyjnej. Jest to odrębna dokumentacja, która dotyczy samego procesu instalacji i konfiguracji systemu, a nie samego kolektora. Na etapie gwarancji kluczowe jest, aby móc jednoznacznie zidentyfikować produkt oraz zapewnić jego poprawne działanie w zgodzie z deklaracjami producenta.

Pytanie 15

Jakie będzie dobowe zapotrzebowanie na energię elektryczną dla budynku wyposażonego zgodnie z tabelą, przy uwzględnieniu 30% rezerwy?

Rodzaj urządzenia	Dobowy pobór energii [kWh]
Lodówka	1,1
Pralka	1,05
Żelazko	0,45
Kuchenka	1,85
Oświetlenie	0,4
Urządzenia RTV	0,65

A. 5,5 kWh

B. 7 kWh

C. 5 kWh

D. 7,15 kWh

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wynika z dokładnych obliczeń dotyczących dobowego zapotrzebowania na energię elektryczną. Aby uzyskać właściwe wartości, należy najpierw zsumować całkowity dobowy pobór energii dla wszystkich urządzeń zainstalowanych w budynku, co w tym przypadku daje 5,5 kWh. Jest to kluczowy krok w ocenie zapotrzebowania energetycznego budynku, ponieważ uwzględnia wszystkie aspekty zużycia energii. Następnie, aby zapewnić odpowiednią stabilność energetyczną i uniknąć problemów z niedoborem energii, dodaje się 30% rezerwy. W obliczeniach 30% z 5,5 kWh wynosi 1,65 kWh, co jest istotne w kontekście standardów budowlanych i energetycznych, które zalecają uwzględnienie rezerw w projektach. Ostateczna suma, 7,15 kWh, uwzględnia zarówno rzeczywiste potrzeby energetyczne budynku, jak i zapas energetyczny, co jest praktyką zgodną z dobrą inżynieryjną i projektową. Takie podejście nie tylko zwiększa efektywność energetyczną, ale także wydłuża żywotność urządzeń, eliminując ryzyko ich przeciążenia.

Pytanie 16

Jakie właściwości złoża geotermalnego jako źródła dla ciepłowni są najbardziej korzystne?

A. Niższa temperatura, wyższa wydajność oraz wyższy poziom zmineralizowania

B. Niższa temperatura, niższa wydajność oraz niższy poziom zmineralizowania

C. Wyższa temperatura, niższa wydajność oraz wyższy poziom zmineralizowania

D. Wyższa temperatura, wyższa wydajność oraz niższy poziom zmineralizowania

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na wyższą temperaturę, wyższą wydajność oraz niższy stopień zmineralizowania jako najkorzystniejsze parametry złoża geotermalnego jest poprawna, ponieważ te czynniki mają kluczowe znaczenie dla efektywności eksploatacji geotermalnej. Wyższa temperatura oznacza, że energia cieplna zawarta w złożu jest dostępna w większej ilości, co przekłada się na mniejsze zapotrzebowanie na dodatkowe źródła energii do podgrzewania wody. Wysoka wydajność złoża pozwala na efektywne pozyskiwanie energii cieplnej, co jest istotne w kontekście ekonomicznych aspektów funkcjonowania ciepłowni. Niższy stopień zmineralizowania jest korzystny, gdyż zmniejsza ryzyko osadzania się mineralnych osadów, które mogą prowadzić do zatykania rur oraz obniżenia efektywności systemu. Przykładem zastosowania tych zasad jest projektowanie systemów geotermalnych w krajach takich jak Islandia, gdzie złoża o wysokiej temperaturze i niskim zmineralizowaniu są wykorzystywane do ogrzewania zarówno budynków, jak i wód użytkowych, co znacząco wpływa na redukcję emisji CO2 i kosztów energii.

Pytanie 17

Wskaż zabezpieczenie i średnicę przewodów kabla obowiązujące dla pompy ciepła o mocy 7,8 kW.

Moc [kW]	Napięcie [V]	Zabezpieczenie nadprądowe [A]	Średnica przewodów kabla [mm²]
5,6	220-240	C 16	3 x 2,5
7,8	220-240	C 20	3 x 2,5
9,5	220-240	C 32	3 x 4
13,5	220-240	C 40	3 x 6
19,5	220-240	C 25	5 x 2,5

A. C25Ai5x 2,5 mm²

B. C25Ai3x 2,5 mm²

C. C20Ai3 x 2,5 mm²

D. C16Ai3 x 2,5 mm²

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybrana odpowiedź "C20Ai3 x 2,5 mm²" jest prawidłowa, ponieważ odpowiada wymaganiom dla instalacji pompy ciepła o mocy 7,8 kW. W systemach elektrycznych, dobór odpowiedniego zabezpieczenia oraz średnicy przewodów jest kluczowy dla zapewnienia bezpieczeństwa i efektywności działania urządzenia. Zabezpieczenie C20 oznacza, że maksymalny prąd znamionowy wynosi 20 A, co jest adekwatne dla pompy ciepła o podanej mocy. Użycie przewodów o przekroju 2,5 mm² jest standardem w przypadku urządzeń o tej mocy, ponieważ zapewnia odpowiednią nośność prądową oraz minimalizuje straty energetyczne. W praktyce, zastosowanie nieodpowiednich zabezpieczeń bądź przewodów może prowadzić do przeciążenia instalacji, co skutkuje ryzykiem awarii oraz zwiększonymi kosztami eksploatacji. Przy projektowaniu instalacji elektrycznych, zawsze należy kierować się normami PN-IEC oraz zasadami sztuki budowlanej, aby zapewnić bezpieczeństwo i niezawodność systemu.

Pytanie 18

W jakiej jednostce podaje się pojemność akumulatorów stosowanych w systemach fotowoltaicznych?

A. Ah

B. kWh

C. A

D. W

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź Ah jest prawidłowa, ponieważ pojemność akumulatorów, w tym tych stosowanych w instalacjach fotowoltaicznych, mierzy się w amperogodzinach (Ah). Pojemność ta odnosi się do ilości energii, jaką akumulator może przechować i oddać w określonym czasie. Zrozumienie pojemności akumulatora jest kluczowe dla planowania systemów fotowoltaicznych, ponieważ pozwala na oszacowanie, jak długo akumulator może zasilać urządzenia w przypadku braku dostępu do energii słonecznej. Na przykład, jeśli akumulator ma pojemność 100 Ah, oznacza to, że może dostarczyć 100 amperów przez jedną godzinę lub 10 amperów przez 10 godzin. W praktyce, przy projektowaniu systemów energetycznych, istotne jest także zrozumienie wpływu temperatury i cykli ładowania na pojemność akumulatora. Zgodnie z normami IEC 61427, akumulatory powinny być dobierane w zależności od wymagań energetycznych danego obiektu oraz jego charakterystyki obciążeniowej, co pozwala na optymalne wykorzystanie energii słonecznej oraz efektywność kosztową instalacji.

Pytanie 19

Pompa ciepła działająca w powietrzu, która zużywa 1 kW energii elektrycznej przy wydajności cieplnej wynoszącej 4 kW, dostarcza 4000 kWh energii cieplnej w skali roku. Jeśli cena 1 kWh energii elektrycznej wynosi 0,5 zł, to roczne wydatki na energię elektryczną zużywaną przez tę pompę wynoszą

A. 50 zł

B. 1000 zł

C. 500 zł

D. 5000 zł

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć roczny koszt energii elektrycznej zużywanej przez powietrzną pompę ciepła, należy uwzględnić moc elektryczną, jaką pompa pobiera oraz ilość energii cieplnej, którą dostarcza. W tym przypadku pompa pobiera 1 kW mocy elektrycznej, co oznacza, że przez cały rok (365 dni) działa z tą mocą. Przy założeniu, że pompa pracuje przez całą dobę, roczne zużycie energii elektrycznej wyniesie: 1 kW * 24 godziny * 365 dni = 8760 kWh. Następnie, aby obliczyć roczny koszt energii elektrycznej, mnożymy roczne zużycie energii przez koszt 1 kWh energii elektrycznej: 8760 kWh * 0,5 zł = 4380 zł. Jednak, ponieważ pompa ciepła ma współczynnik wydajności (COP) równy 4 (4 kW mocy cieplnej na 1 kW mocy elektrycznej), rzeczywista ilość energii cieplnej, którą dostarcza, wynosi: 1 kW * 8760 h = 8760 kWh, ale pompa dostarcza 4 razy więcej energii cieplnej w porównaniu do energii elektrycznej. Dlatego roczny koszt energii elektrycznej wyniesie 500 zł, co potwierdza, że odpowiedź jest poprawna. W praktyce, zastosowanie pomp ciepła pozwala na znaczne oszczędności w kosztach ogrzewania, co jest zgodne z najlepszymi praktykami z zakresu efektywności energetycznej.

Pytanie 20

Jakie urządzenie jest wykorzystywane do zdalnego pomiaru temperatury?

A. wariometr.

B. pirometr.

C. wakuometr.

D. piezometr.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pirometr to urządzenie zaprojektowane do pomiaru temperatury obiektów bez bezpośredniego kontaktu z nimi, co czyni go niezwykle przydatnym w różnych zastosowaniach przemysłowych oraz naukowych. Pomiar temperatury przy użyciu pirometru opiera się na zasadzie detekcji promieniowania podczerwonego emitowanego przez obiekt. Można go stosować w takich dziedzinach jak metalurgia, gdzie kontrola temperatury odgrywa kluczową rolę w procesach obróbczych, czy w przemyśle spożywczym, gdzie monitorowanie temperatury jest istotne dla zapewnienia bezpieczeństwa żywności. W praktyce użycie pirometru pozwala na szybkie i dokładne pomiary w miejscach, które są niedostępne dla tradycyjnych termometrów. Warto zaznaczyć, że standardy pomiarowe, takie jak ISO 7726, podkreślają znaczenie dokładności w pomiarach temperatury, a pirometry zgodne z tymi standardami gwarantują precyzyjne wyniki. Z tego powodu, pirometr jest niezbędnym narzędziem w wielu branżach, gdzie monitoring temperatury ma kluczowe znaczenie dla jakości i bezpieczeństwa procesów.

Pytanie 21

Odbiór techniczny protokołu przewodu kominowego jest wymagany przed rozpoczęciem jego użytkowania?

A. słonecznej instalacji grzewczej

B. elektrowni wiatrowej

C. turbokominka

D. instalacji pompy ciepła

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Protokolarny odbiór techniczny przewodu kominowego jest kluczowym etapem przed rozpoczęciem eksploatacji turbokominków, które wykorzystują paliwa stałe lub płynne do produkcji energii cieplnej. Odbiór ten zapewnia, że instalacja kominowa spełnia odpowiednie normy i przepisy, co przekłada się na bezpieczeństwo użytkowników oraz efektywność systemu grzewczego. Zgodnie z obowiązującymi przepisami, każdy przewód kominowy musi być poddany szczegółowej kontroli, aby upewnić się, że nie ma uszkodzeń, zatorów ani innych problemów, które mogłyby prowadzić do nieprawidłowego odprowadzania spalin. Praktycznym przykładem zastosowania tych standardów jest wymóg przeprowadzania okresowych inspekcji przewodów kominowych, które są określone w normach PN-EN 1443 oraz PN-EN 1856-1. Dzięki tym procedurom możliwe jest zidentyfikowanie potencjalnych zagrożeń, co minimalizuje ryzyko pożaru oraz zatrucia tlenkiem węgla. Właściwie przeprowadzony odbiór techniczny pozwala również na optymalne działanie systemu grzewczego, co wpływa na oszczędność paliwa oraz zredukowanie emisji szkodliwych substancji do atmosfery.

Pytanie 22

Jakie środki powinno się używać do czyszczenia paneli fotowoltaicznych?

A. płynem do mycia okien z amoniakiem

B. płynem do mycia okien zawierającym alkohol

C. aktywną pianą

D. czystą wodą

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Mycie paneli fotowoltaicznych czystą wodą jest zgodne z najlepszymi praktykami w branży energii odnawialnej. Panele te są zaprojektowane, aby wytrzymać różne warunki atmosferyczne, jednak zanieczyszczenia, takie jak kurz, liście czy ptasie odchody, mogą obniżać ich efektywność. Użycie czystej wody, bez dodatków chemicznych, jest zalecane, ponieważ nie wprowadza na powierzchnię paneli żadnych substancji, które mogłyby je uszkodzić lub zmniejszyć ich wydajność. Przykłady zastosowania obejmują mycie w porach dnia, gdy panele są chłodne, co zapobiega parowaniu wody i tworzeniu smug. Dobrą praktyką jest również użycie miękkiej szczotki lub gąbki, aby uniknąć zarysowania powierzchni. Czysta woda nie tylko skutecznie usuwa brud, ale także jest ekologiczna, co jest zasadniczym aspektem przy rozważaniu zrównoważonego rozwoju i minimalizacji wpływu na środowisko. Regularne czyszczenie paneli może zwiększyć ich wydajność do nawet 20%, co przyczynia się do lepszego zwrotu z inwestycji.

Pytanie 23

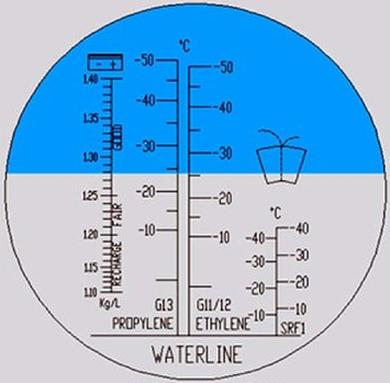

Refraktometrem analogowym wykonano pomiar temperatury zamarzania płynu chłodniczego na bazie glikolu propylenowego. Wynik pomiaru należy odczytać na skali

A. środkowej w lewej części G13 Propylene.

B. pierwszej z lewej strony w kg/l.

C. środkowej w prawej części G11/12 Ethylene.

D. pierwszej z prawej strony SRF1.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar temperatury zamarzania płynu chłodniczego na bazie glikolu propylenowego wymaga odczytu ze specyficznej skali refraktometru, która jest oznaczona jako G13 Propylene. Skala ta znajduje się w środkowej części lewej strony urządzenia, co sprawia, że jest to najbardziej odpowiednie miejsce do dokonania odczytu. W praktyce, użycie refraktometru pozwala na dokładne określenie punktu zamarzania płynów, co jest kluczowe dla utrzymania właściwych warunków pracy silnika oraz jego układu chłodzenia. W przypadku płynów chłodniczych, takich jak glikol propylenowy, ważne jest, aby znać ich właściwości termiczne, ponieważ niewłaściwy skład może prowadzić do zamarzania cieczy w niskich temperaturach, co z kolei może powodować uszkodzenie silnika. Standardy branżowe, takie jak SAE J1038, zalecają regularne sprawdzanie stanu płynu chłodniczego, aby zapewnić jego efektywność w ochronie przed zamarzaniem oraz korozją. Dlatego odczyt ze skali G13 jest niezbędny do zapewnienia bezpieczeństwa i wydajności operacyjnej układu chłodzenia.

Pytanie 24

W systemie pompy ciepła powietrze-woda powinno się regularnie kontrolować

A. przepustowość odpływu kondensatu

B. poziom wilgotności powietrza

C. temperaturę głowicy sprężarki

D. szczelność zaworów w rozdzielaczu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Drożność odpływu kondensatu w pompie ciepła powietrze-woda jest kluczowym elementem, który należy regularnie kontrolować. Odpływ kondensatu ma na celu usunięcie nadmiaru wody, która powstaje podczas procesu kondensacji pary. Zablokowanie odpływu może prowadzić do poważnych problemów, w tym przegrzewania się wymiennika ciepła lub uszkodzenia komponentów pompy. Praktyka pokazuje, że regularne sprawdzanie drożności odpływu powinno być częścią rutynowej konserwacji. Należy upewnić się, że odpływ jest wolny od zanieczyszczeń, takich jak liście, śnieg czy inne przeszkody, które mogą blokować przepływ wody. Dobre praktyki branżowe zalecają także kontrolę syfonu, aby zapobiec cofaniu się wody. Regularne kontrole mogą zminimalizować ryzyko uszkodzeń i zapewnić efektywność działania pompy ciepła, co przekłada się na oszczędności energetyczne i dłuższą żywotność urządzenia.

Pytanie 25

Zaburzenia w produkcji metanu w biogazie otrzymywanym w komorze fermentacyjnej biogazowni mogą być spowodowane nieprawidłowościami w procesie

A. fermentacji octowej

B. fermentacji metanowej

C. fermentacji mlekowej

D. hydrolizy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Fermentacja metanowa to naprawdę ważny proces, jeśli chodzi o produkcję biogazu. To tu mikroorganizmy rozkładają materię organiczną, a wszystko dzieje się w warunkach beztlenowych, co prowadzi do powstawania metanu. Kiedy w biogazowni coś zaczyna szwankować z produkcją metanu, to zazwyczaj związane jest z tym etapem fermentacji. Żeby to działało, potrzebne są odpowiednie warunki, jak temperatura, pH i obecność właściwych bakterii metanogenicznych. W biogazowniach często sprawdza się poziomy kwasów tłuszczowych i zasadowość, bo jak te parametry są nie w porządku, to bakterie przestają działać jak należy. W branży mamy różne standardy, takie jak normy ISO, które mówią, jak ważna jest kontrola tych wszystkich parametrów dla stabilności fermentacji metanowej. Warto też pamiętać o regularnym czyszczeniu komór fermentacyjnych i dobrym zarządzaniu odpadami organicznymi, co pomoże zwiększyć wydajność biogazu.

Pytanie 26

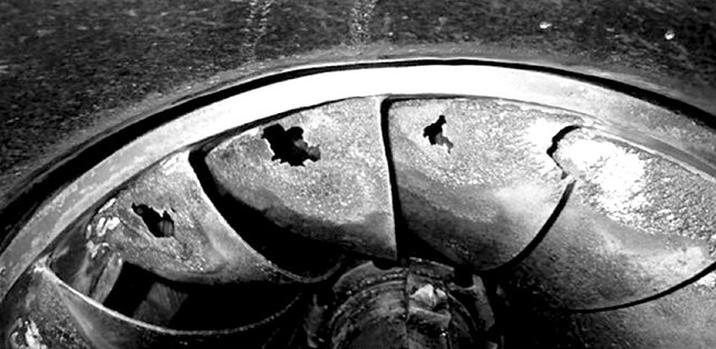

Na rysunku przedstawiono uszkodzenia turbiny wodnej powstałe w wyniku

A. zjawiska kolmatacji.

B. zjawiska eworsji.

C. erozji abrazyjnej.

D. erozji kawitacyjnej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Erozja kawitacyjna to zjawisko, które występuje w systemach hydraulicznych, zwłaszcza w turbinach wodnych, gdzie miejscowe usunięcie materiału następuje wskutek implozji pęcherzyków powietrza w cieczy. Uszkodzenia prezentowane na zdjęciu wykazują nierównomierne usunięcie materiału, co jest charakterystyczne dla tego typu erozji. W praktyce inżynieryjnej, aby zapobiegać erozji kawitacyjnej, należy stosować materiały o wysokiej twardości oraz odpowiednie konstrukcje hydrauliczne. Użycie nowoczesnych technologii, takich jak symulacje CFD (Computational Fluid Dynamics), pozwala na przewidywanie i minimalizację ryzyka kawitacji, co jest kluczowe w projektowaniu turbin wodnych. Dobrym przykładem jest stosowanie powłok ochronnych na powierzchniach roboczych, które znacząco zwiększają ich odporność na te zjawiska. Standardy branżowe, takie jak IEC 60041, podkreślają znaczenie analizy ryzyka kawitacji w projektowaniu i eksploatacji systemów hydraulicznych.

Pytanie 27

Którą cyfrą oznaczono przyrząd pomiarowy stosowany w instalacji słonecznej do pomiaru ciśnienia płynu roboczego?

A. 3

B. 1

C. 2

D. 4

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi numer 2 jest właściwy, ponieważ cyfra ta oznacza manometr, który jest kluczowym przyrządem pomiarowym w instalacjach słonecznych. Manometr służy do monitorowania ciśnienia płynu roboczego, co jest niezbędne do prawidłowej i bezpiecznej pracy systemu. W instalacjach solarnych, ciśnienie płynu roboczego ma istotne znaczenie dla efektywności wymiany ciepła oraz zapobiegania ewentualnym awariom. Standardowe manometry powinny być kalibrowane i regularnie sprawdzane, aby zapewnić dokładność pomiarów. Dobrą praktyką jest również osadzanie manometrów w łatwo dostępnych miejscach, aby umożliwić szybkie i proste odczyty, co jest istotne podczas konserwacji i przeglądów. Ponadto, manometry często są połączone z systemami alarmowymi, które informują operatorów o nieprawidłowych wartościach ciśnienia, co przyczynia się do zwiększenia bezpieczeństwa instalacji. Zrozumienie działania manometru oraz jego roli w systemie solarnym jest zatem kluczowe zarówno dla efektywności, jak i bezpieczeństwa funkcjonowania całej instalacji.

Pytanie 28

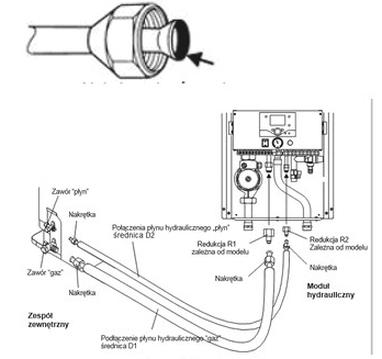

W celu zabezpieczenia połączenia modułu hydraulicznego pompy ciepła przed wyciekiem gazu należy pokryć powierzchnię rozszerzoną, oznaczoną na rysunku strzałką,

A. olejem mineralnym.

B. wodą.

C. olejem chłodniczym POE.

D. parafiną.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "olejem chłodniczym POE" jest prawidłowa, ponieważ olej poliolesterowy (POE) jest dedykowany do zastosowań w systemach chłodniczych i klimatyzacyjnych, które wykorzystują czynniki chłodnicze HFC. Jego właściwości, takie jak dobra rozpuszczalność w czynnikach chłodniczych oraz wysoka stabilność chemiczna, czynią go idealnym materiałem uszczelniającym. Olej POE zapewnia skuteczne smarowanie elementów układu, co jest kluczowe dla zachowania ich długowieczności i wydajności. W praktyce, stosowanie oleju POE w pompach ciepła pozwala na minimalizację ryzyka wycieków i poprawę ogólnej efektywności energetycznej systemu. Ponadto, zgodność oleju POE z ekologicznymi normami oraz jego niskopaństwowe właściwości sprawiają, że jest on preferowany przez wiele firm zajmujących się HVAC. Dlatego jego użycie jest zgodne z branżowymi standardami i dobrymi praktykami, co przekłada się na większą niezawodność systemu oraz mniejsze straty eksploatacyjne.

Pytanie 29

Regulację mocy generowanej przez działającą elektrownię wiatrową można przeprowadzać poprzez zmianę

A. liczby wirników.

B. wysokości wieży.

C. długości wirnika.

D. kąta nachylenia łopat.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kąt ustawienia łopat wirnika w elektrowni wiatrowej ma kluczowe znaczenie dla regulacji mocy oddawanej przez turbinę. Zmiana kąta, czyli tzw. regulacja kąta natarcia, pozwala na optymalizację efektywności przekształcania energii wiatrowej w energię elektryczną. Gdy kąt łopat jest odpowiednio ustawiony, turbina może efektywnie wykorzystać dostępny wiatr, zwiększając lub zmniejszając moc generowaną w zależności od prędkości wiatru. Na przykład, przy silnym wietrze łopaty można ustawić pod większym kątem, co zmniejsza ich opór i zapobiega uszkodzeniom. Praktyczne zastosowanie tej regulacji można zaobserwować w nowoczesnych elektrowniach wiatrowych, które są wyposażone w systemy automatycznego sterowania, pozwalające na dynamiczną zmianę kąta ustawienia łopat w odpowiedzi na wahania prędkości wiatru. Tego typu zaawansowane technologie są zgodne z najlepszymi praktykami branżowymi, takimi jak standardy IEC 61400, które definiują wymagania dotyczące projektowania i eksploatacji turbin wiatrowych.

Pytanie 30

Co może być przyczyną działania wyłącznika różnicowo-prądowego w elektrycznej instalacji odbiorczej?

A. duży przekrój przewodów zasilających

B. uszkodzenie izolacji

C. duże obciążenie elektryczne układu

D. zwarcie pomiędzy przewodem neutralnym a fazowym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Uszkodzenie izolacji jest jedną z głównych przyczyn zadziałania wyłącznika różnicowo-prądowego (RCD) w instalacjach elektrycznych. RCD ma na celu ochronę użytkowników przed porażeniem prądem elektrycznym w przypadku, gdy prąd upływowy, powodowany na przykład przez uszkodzoną izolację, przekroczy określony próg. Przykładem może być sytuacja, w której przewód zasilający uległ przetarciu, a prąd zaczyna płynąć do ziemi. W takich przypadkach wyłącznik różnicowo-prądowy szybko wykryje tę różnicę prądów i zadziała, odcinając zasilanie. Dobre praktyki instalacyjne przewidują regularne sprawdzanie stanu izolacji przewodów oraz właściwe uziemienie instalacji, co zwiększa bezpieczeństwo użytkowników. Normy takie jak PN-EN 61008-1 określają zasady działania i wymagania dla RCD, co pozwala na skuteczną ochronę przed zagrożeniami elektrycznymi. Właściwe użytkowanie i konserwacja instalacji elektrycznej są kluczowe dla zapewnienia ich sprawności oraz bezpieczeństwa użytkowników.

Pytanie 31

Wartość mocy ogniwa fotowoltaicznego wg STC określana jest dla temperatury 25°C oraz natężenia promieniowania słonecznego równającego się

A. 10 W/m2

B. 10 000 W/m2

C. 100 W/m2

D. 1 000 W/m2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Moc ogniwa fotowoltaicznego podawana według standardowych warunków testowych (STC) wynosi 1 000 W/m2, co odpowiada natężeniu promieniowania słonecznego na poziomie 1 000 watów na metr kwadratowy, przy temperaturze ogniwa 25°C. STC są uznawane za standard w branży, co pozwala na porównywanie wydajności różnych ogniw fotowoltaicznych w kontrolowanych warunkach. Przykładowo, gdy ogniwo jest testowane w laboratorium, osiągnięcie mocy na poziomie 1 000 W/m2 pozwala na realistyczne oszacowanie jego efektywności. W praktyce, przy takich warunkach, ogniwa fotowoltaiczne mogą uzyskiwać znaczne ilości energii, co jest kluczowe w zastosowaniach takich jak instalacje domowe, farmy słoneczne czy systemy off-grid. Warto również zauważyć, że rzeczywiste warunki pracy, takie jak temperatura otoczenia i kąt padania promieniowania, wpływają na efektywność i wydajność ogniw, co powinno być uwzględnione w projektowaniu systemów solarnych.

Pytanie 32

Zaleca się przeprowadzanie regularnej regulacji oraz konserwacji systemu solarnego co

A. 1 - 2 lata

B. 5 - 6 lat

C. 3 - 4 lata

D. 7 - 8 lat

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dbanie o układ solarny co 1-2 lata to naprawdę ważna sprawa, bo dzięki temu system działa sprawniej. Jak się regularnie sprawdza wszystko, łatwiej zauważyć jakieś usterki i uniknąć problemów z wydajnością paneli. Z doświadczenia mogę powiedzieć, że przeglądy powinny obejmować sprawdzenie ogniw, szczelności instalacji i falowników. Dobrze jest też czyścić panele, zwłaszcza w miejscach, gdzie powietrze jest brudne – to naprawdę może poprawić ich działanie. Warto pamiętać, że producenci i normy branżowe, tak jak norma IEC 61215, mówią o potrzebie regularnej konserwacji, żeby nie stracić gwarancji i nie płacić potem za drogie naprawy. Dlatego trzymanie się planu przeglądów to dobra praktyka, która zapewnia dłuższą żywotność i niezawodność systemu solarnego.

Pytanie 33

Jaka jest minimalna prędkość wiatru, która spowoduje automatyczne wyłączenie siłowni wiatrowej z poziomą osią, ustawioną równolegle do kierunku wiatru?

A. 10 m/s

B. 40 m/s

C. 25 m/s

D. 15 m/s

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 25 m/s jest prawidłowa, ponieważ to przy tej prędkości wiatru siłownie wiatrowe o poziomej osi, które są najbardziej powszechne w zastosowaniach przemysłowych, osiągają tzw. prędkość zatrzymania. Prędkość ta jest ściśle związana z bezpieczeństwem i efektywnością działania turbin. W momencie, gdy prędkość wiatru przekracza ten poziom, systemy zabezpieczające automatycznie odcinają zasilanie, aby zapobiec uszkodzeniom mechanicznym i zapewnić bezpieczeństwo operacyjne. W praktyce, siłownie wiatrowe są projektowane tak, aby mogły bezpiecznie funkcjonować w zmiennych warunkach wiatrowych, a ich systemy monitoringu stale śledzą prędkość wiatru. W przypadku przewidywanej prędkości wiatru powyżej 25 m/s, mogą zostać wprowadzone procedury awaryjne, które zminimalizują potencjalne ryzyko. Tego rodzaju mechanizmy są zgodne z międzynarodowymi standardami, takimi jak IEC 61400, które definiują zasady projektowania i testowania turbin wiatrowych. Wybór tej prędkości oparty jest na badaniach dotyczących wytrzymałości materiałów oraz zachowania mechanizmów w skrajnych warunkach pogodowych.

Pytanie 34

Z dokumentacji dotyczącej pompy ciepła wynika, że napięcie zasilające może się różnić w zakresie +/- 5% od wartości nominalnej w polskiej sieci elektroenergetycznej. Pomiar napięcia fazowego wykazał 237 V. Jakie jest zmierzone napięcie zasilania?

A. niższe od nominalnego, lecz w granicach akceptowalnych odchyleń

B. zbyt wysokie dla poprawnej pracy pompy

C. wyższe od nominalnego, ale w granicach akceptowalnych odchyleń

D. zbyt niskie dla poprawnej pracy pompy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pompa ciepła, jako urządzenie energetyczne, jest projektowana tak, aby działać w określonym zakresie napięcia zasilania. W polskiej sieci elektroenergetycznej nominalne napięcie wynosi 230 V, co oznacza, że dopuszczalne wahania napięcia powinny mieścić się w granicach +/- 5%. Oznacza to, że przy nominalnym napięciu 230 V, akceptowane wahanie wynosi od 218,5 V do 241,5 V. Mierzony poziom 237 V mieści się w tym zakresie, co oznacza, że jest większy od nominalnego, ale akceptowalny dla prawidłowego działania pompy ciepła. W praktyce oznacza to, że urządzenie będzie funkcjonować efektywnie, nie powodując nadmiernego obciążenia ani uszkodzenia. Wartość napięcia jest istotna nie tylko dla samej pompy, ale również dla jej efektywności energetycznej. Właściwe napięcie zasilania przyczynia się do optymalnej pracy systemów grzewczych i chłodzących, co ma znaczenie zarówno z perspektywy operacyjnej, jak i ekonomicznej. W przypadkach, gdy napięcie zasilania przekracza dopuszczalne normy, może to prowadzić do awarii sprzętu oraz zwiększonego zużycia energii, dlatego monitorowanie parametrów zasilania jest kluczowe w eksploatacji urządzeń tego typu.

Pytanie 35

Jak należy postępować, aby usunąć śnieg oraz zamarznięty lód z paneli fotowoltaicznych?

A. podgrzać panele przy pomocy palnika gazowego, aby stopić lód

B. zeskrobać lód z powierzchni paneli słonecznych

C. podgrzać panele, wykorzystując strumień pary pod ciśnieniem

D. zgarnąć tylko miękką szczotką sypkie i luźne zanieczyszczenia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zgarnianie jedynie miękką szczotką sypkich i luźnych części śniegu oraz lodu z paneli fotowoltaicznych jest najbezpieczniejszą metodą ich oczyszczania. Użycie miękkiej szczotki minimalizuje ryzyko uszkodzenia powierzchni paneli, co jest kluczowe dla zachowania ich efektywności i wydajności. Panele fotowoltaiczne są zazwyczaj pokryte szkłem, które, choć jest odporne na różne czynniki, może zostać porysowane lub uszkodzone przez twarde narzędzia. W praktyce, zaleca się również przeprowadzanie czyszczenia wczesnym rankiem lub późnym popołudniem, gdy panele są chłodniejsze, co zapobiega ewentualnemu pękaniu szkła spowodowanemu nagłymi zmianami temperatury. Ponadto, regularne usuwanie zanieczyszczeń poprawia wydajność systemu oraz przyczynia się do dłuższej żywotności paneli. Dobrym przykładem zastosowania tej metody jest okres zimowy, kiedy to gromadzący się śnieg może znacznie zmniejszyć wydajność instalacji. Wszystkie te działania są zgodne z najlepszymi praktykami branżowymi i zapewniają optymalizację pracy systemów fotowoltaicznych.

Pytanie 36

Jakiej z poniższych czynności użytkownik instalacji fotowoltaicznej nie powinien podejmować samodzielnie, aby nie stracić gwarancji na instalację?

A. Uruchamiania i wyłączania instalacji

B. Czyszczenia powierzchni modułów

C. Pierwszego uruchomienia instalacji

D. Zmiany trybu pracy na regulatorze po odbiorze instalacji

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pierwszy rozruch instalacji fotowoltaicznej to kluczowy proces, który powinien być przeprowadzony przez wykwalifikowanego specjalistę. Właściwe uruchomienie systemu wymaga znajomości szczegółowego schematu podłączeń, parametrów pracy komponentów oraz ich wzajemnych interakcji. Nieprawidłowe podłączenie lub błędna konfiguracja mogą prowadzić do uszkodzenia modułów, inwertera czy innych elementów instalacji, co może skutkować utratą gwarancji. Dobrą praktyką jest, aby rozruch był przeprowadzany zgodnie z wytycznymi producenta oraz normami branżowymi, takimi jak PN-EN 62446, które precyzują wymagania dotyczące systemów fotowoltaicznych. Przykładem zastosowania wiedzy w tym zakresie jest współpraca z certyfikowanymi instalatorami, którzy nie tylko zapewniają odpowiednią jakość wykonania, ale również dokumentację potwierdzającą poprawność montażu, co jest niezbędne w przypadku ewentualnych roszczeń gwarancyjnych.

Pytanie 37

Przedstawiony na rysunku układ służy do

A. okresowego czyszczenia instalacji solarnej.

B. spuszczania zużytego czynnika roboczego instalacji solarnej.

C. przeprowadzania próby szczelności sprężarkowej pompy ciepła.

D. przeprowadzania próby szczelności i napełniania instalacji solarnej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wskazuje na zastosowanie układu do przeprowadzania próby szczelności i napełniania instalacji solarnej. Układ, który widzimy na zdjęciu, składa się z pompy, zbiornika na płyn roboczy, manometrów oraz zaworów, co jest typowe dla systemów stosowanych w instalacjach solarnych. Przeprowadzanie prób szczelności jest kluczowe, aby upewnić się, że instalacja nie ma wycieków, co mogłoby prowadzić do strat energii oraz obniżenia efektywności systemu. Napełnianie instalacji płynem roboczym, takim jak glikol propylenowy czy etylenowy, zapewnia odpowiednie chłodzenie i transport ciepła. W praktyce, przed rozpoczęciem pracy z instalacją solarną, zawsze zaleca się wykonanie próby szczelności, zgodnie z normami branżowymi, takimi jak PN-EN 12975, co skutkuje zwiększoną niezawodnością oraz dłuższą żywotnością systemu.

Pytanie 38

Jeżeli w dokumentacji inwentaryzacyjnej ściana została naszkicowana jak na rysunku, to należy ją

A. otynkować.

B. zaizolować.

C. domurować.

D. wyburzyć.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "wyburzyć" jest prawidłowa, gdyż zgodnie z analizą rysunku, ściana została oznaczona znakami X, co wskazuje, że ma być usunięta. W dokumentacji budowlanej znaki X stosowane są do oznaczania elementów strukturalnych, które nie spełniają wymagań bezpieczeństwa lub funkcjonalności, wymagającej usunięcia. Przykładem może być sytuacja, gdy ściana jest w złym stanie technicznym lub niezgodna z aktualnym projektem budowlanym. W praktyce, przed przystąpieniem do wyburzenia, przeprowadzane są analizy strukturalne oraz oceny stanu technicznego budynku, aby upewnić się, że proces ten nie wpłynie negatywnie na inne elementy konstrukcyjne. Dodatkowo, należy przestrzegać lokalnych przepisów budowlanych oraz norm dotyczących bezpieczeństwa pracy, aby zminimalizować ryzyko podczas wyburzania. W przypadku tego typu prac, ważne jest również zrozumienie, że nieprzestrzeganie zaleceń może prowadzić do poważnych konsekwencji, w tym uszkodzeń budynku lub zagrożeń dla pracowników.

Pytanie 39

Główną przyczyną wypływu elektrolitu przez górną pokrywę akumulatora ołowiowego kwasowego, który jest używany w systemie fotowoltaicznym, jest

A. zasiarczenie akumulatora będące efektem rozładowania

B. zbyt wysoka gęstość elektrolitu wynikająca z parowania wody

C. zbyt wysoka temperatura w pomieszczeniu, w którym akumulator funkcjonuje

D. przeciążenie ładowania spowodowane awarią regulatora ładowania

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Nadmierne ładowanie akumulatora ołowiowego kwasowego, wynikające z uszkodzenia regulatora ładowania, jest jedną z najczęstszych przyczyn wycieku elektrolitu. Regulator ładowania ma za zadanie kontrolować napięcie i prąd płynące do akumulatora, zapewniając optymalne warunki ładowania. Gdy regulator nie działa prawidłowo, może doprowadzić do przekroczenia dopuszczalnych wartości napięcia, co skutkuje intensywnym ładowaniem akumulatora. W wyniku tego procesu elektrolit, składający się z kwasu siarkowego i wody, zaczyna parować, co prowadzi do wzrostu ciśnienia wewnątrz akumulatora. W ekstremalnych przypadkach może to spowodować wypływ elektrolitu przez pokrywę górną, co jest niebezpieczne i może prowadzić do dalszych uszkodzeń akumulatora. Przykładem dobrych praktyk w eksploatacji systemów fotowoltaicznych jest regularne monitorowanie pracy regulatorów ładowania oraz przeprowadzanie okresowych przeglądów akumulatorów, co pozwala na wczesne wykrywanie ewentualnych usterek i zapobieganie ich negatywnym skutkom.

Pytanie 40

Rewersyjna pompa ciepła powietrzna może wykazywać nieprawidłowe działanie podczas eksploatacji, gdy

A. na tacy skroplin pojawia się woda.

B. latem ogrzewa wnętrze.

C. w zimie ogrzewa wnętrze.

D. latem chłodzi wnętrze.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pompa ciepła rewersyjna powietrzna jest urządzeniem, które może działać zarówno w trybie ogrzewania, jak i chłodzenia. Jej prawidłowe funkcjonowanie polega na zdolności do odwracania cyklu pracy, co umożliwia efektywne ogrzewanie pomieszczeń w zimie oraz ich chłodzenie latem. Gdy latem pompa ciepła ogrzewa pomieszczenie, oznacza to, że urządzenie działa w niewłaściwym trybie, co prowadzi do nieprawidłowości. W takiej sytuacji, zamiast efektywnie odbierać ciepło z wnętrza budynku i oddawać je na zewnątrz, pompa ciepła przekształca chłodniejsze powietrze na zewnątrz w ciepło wprowadzane do pomieszczenia. Taka sytuacja jest niezgodna z założeniami systemu, który powinien działać na zasadzie chłodzenia pomieszczenia, co mogłoby prowadzić do zwiększonego zużycia energii oraz obniżenia komfortu użytkowników. W praktyce, aby uniknąć takich problemów, należy regularnie kontrolować ustawienia pompy oraz przeprowadzać jej serwis, aby zapewnić optymalną wydajność energetyczną.

Rozpocznij nowy egzamin

Powrót do strony głównej
