Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 17 grudnia 2025 00:39
Data zakończenia: 17 grudnia 2025 00:55

Egzamin zdany!

Wynik: 37/40 punktów (92,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

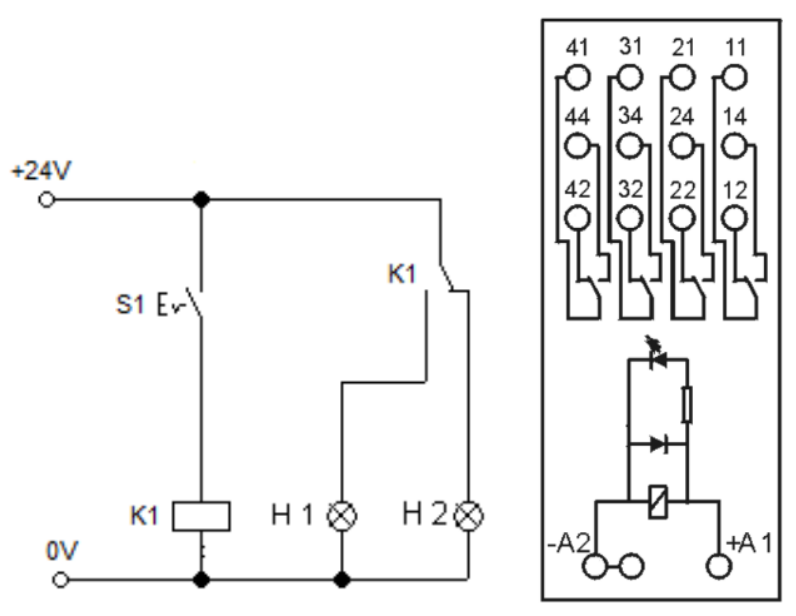

Do których zacisków zestyku przełącznego przekaźnika należy podłączyć +24 V DC oraz lampki H1 i H2, aby połączenia były zgodne ze schematem przedstawionym na ilustracji?

A. +24V DC do 12, H1 do 11, H2 do 14.

B. +24V DC do 11, H1 do 14, H2 do 12.

C. +24V DC do 14, H1 do 12, H2 do 11.

D. +24V DC do 11, H1 do 12, H2 do 14.

Poprawna odpowiedź wskazuje na prawidłowe połączenie zacisku +24V DC do zacisku 11 przekaźnika, co jest zgodne z obowiązującymi standardami w instalacjach elektrycznych. Zacisk 11 powinien być zasilany, ponieważ to on odpowiada za włączenie obwodu. Lampka H1 zostaje podłączona do zacisku 14, co jest zgodne z jej rolą w obwodzie sygnalizacyjnym, a lampka H2 do zacisku 12, co również odpowiada schematowi. W praktyce, stosowanie przekaźników z odpowiednimi połączeniami jest kluczowe dla zapewnienia poprawnego działania urządzeń. Przykładowo, w instalacjach automatyki przemysłowej, błędne podłączenie może prowadzić do nieprawidłowego działania systemów zabezpieczeń. W związku z tym, znajomość schematów połączeń oraz umiejętność ich poprawnej interpretacji są niezbędne dla każdej osoby pracującej w obszarze automatyki czy elektrotechniki. Dobrą praktyką jest zawsze weryfikowanie podłączeń przed włączeniem zasilania, aby uniknąć uszkodzeń sprzętu oraz zagrożeń dla bezpieczeństwa.

Pytanie 2

Symbol podany na rysunku umieszczony w polu odczytowym miernika analogowego, oznacza

A. napięcie probiercze izolacji 3 kV.

B. napięcie probiercze izolacji 3 V.

C. trójfunkcyjność miernika.

D. ilość podziałek.

Symbol na rysunku to dość znane oznaczenie napięcia probierczego izolacji. Mówiąc dokładniej, 3 kV oznacza, że izolacja urządzenia musi wytrzymać napięcie 3000 V podczas testów. Takie testy są super ważne dla bezpieczeństwa elektrycznego, bo izolacja naprawdę musi nie tylko działać w normalnych warunkach, ale też w przypadku jakiejś awarii. Z mojego doświadczenia, szczególnie przy instalacjach elektrycznych, odpowiednia izolacja to podstawa, żeby chronić zarówno sprzęt, jak i ludzi. W elektrotechnice, według norm jak IEC 61010, przeprowadzanie testów napięciowych izolacji to standardowa praktyka w kontroli jakości. Używanie właściwych wartości napięcia probierczego jest kluczowe, żeby wszystko działało bezpiecznie i nie było uszkodzeń sprzętu.

Pytanie 3

Który z elementów tyrystora ma funkcję sterowania?

A. Źródło

B. Bramka

C. Katoda

D. Anoda

Bramka tyrystora, znana również jako terminal bramkowy, odgrywa kluczową rolę w jego działaniu, pełniąc funkcję sterującą. W momencie dostarczenia sygnału sterującego na bramkę, dochodzi do zainicjowania przewodzenia prądu pomiędzy anodą a katodą. Tyrystory są szeroko stosowane w aplikacjach wymagających precyzyjnego zarządzania dużymi prądami i napięciami, takich jak prostowniki, regulatory mocy oraz układy przełączające. Dzięki możliwości sterowania prądem za pomocą niskiego napięcia na bramce, tyrystory pozwalają na zdalne zarządzanie obciążeniem bez konieczności stosowania skomplikowanych układów mechanicznych. W praktyce, tyrystory z bramką są kluczowe w systemach automatyki przemysłowej, gdzie stabilna i efektywna kontrola mocy jest niezbędna do zapewnienia prawidłowego funkcjonowania maszyn.

Pytanie 4

Którego narzędzia należy użyć do demontażu bezpiecznika z urządzenia, którego fragment przedstawiono na rysunku?

A. Lutownicy transformatorowej.

B. Odsysacza.

C. Klucza imbusowego.

D. Pęsety.

Prawidłowa odpowiedź to pęseta, ponieważ jest to narzędzie zaprojektowane do pracy z małymi i delikatnymi komponentami elektronicznymi, takimi jak bezpieczniki. Umożliwia precyzyjne chwycenie i wyciągnięcie elementu bez ryzyka uszkodzenia okolicznych części urządzenia. Przykładem zastosowania pęsety jest demontaż bezpiecznika w momencie, gdy konieczna jest jego wymiana z powodu przepalenia. Pęsety są szeroko stosowane w elektronice, zwłaszcza na etapie montażu i demontażu obwodów drukowanych, gdzie przestrzeń robocza jest ograniczona, a elementy są małe. Zgodnie ze standardami inżynieryjnymi, użycie odpowiednich narzędzi, takich jak pęsety, zwiększa dokładność i bezpieczeństwo operacji. Ponadto, pęseta pozwala na uniknięcie kontaktu palców z innymi elementami wrażliwymi na uszkodzenia, co jest istotne w kontekście zachowania integralności urządzenia. Warto też dodać, że stosowanie pęsety jest zgodne z najlepszymi praktykami w zakresie serwisowania urządzeń elektronicznych, co podkreśla znaczenie znajomości odpowiednich narzędzi w tej dziedzinie.

Pytanie 5

Konserwacja układu stycznikowo-przekaźnikowego nie obejmuje

A. usuwania kurzu

B. wprowadzania regulacji

C. sprawdzania dokręcenia śrub zacisków

D. analizy zużycia styków

Dokonywanie regulacji w układzie stycznikowo-przekaźnikowym nie jest elementem konserwacji, ponieważ tego typu układy mają z góry ustalone parametry pracy, które powinny być stałe i stabilne. Konserwacja polega raczej na zapewnieniu ich prawidłowego działania poprzez kontrolę i ewentualne czyszczenie, a nie na wprowadzaniu jakichkolwiek zmian w ich ustawieniach. Przykładem dobrej praktyki w zakresie konserwacji jest regularne czyszczenie styków styczników, które zapewnia ich dłuższą żywotność oraz minimalizuje ryzyko awarii. W kontekście standardów, normy IEC dotyczące konserwacji urządzeń elektrycznych podkreślają znaczenie utrzymania ich w stanie gotowości, co jest osiągane poprzez systematyczne kontrole i monitorowanie stanu technicznego, a nie przez zmianę parametrów pracy.

Pytanie 6

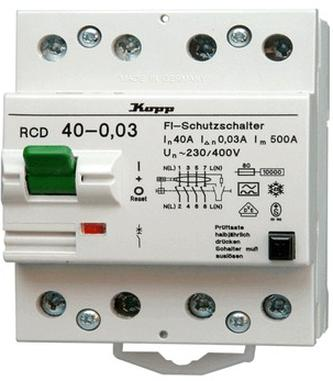

Jaki rodzaj wyłącznika przedstawiono na rysunku?

A. Różnicowoprądowy.

B. Silnikowy.

C. Krańcowy.

D. Nadprądowy.

Wyłącznik różnicowoprądowy, przedstawiony na rysunku, jest kluczowym elementem zabezpieczającym instalacje elektryczne przed porażeniem prądem. Oznaczenie 'FI-Schutzschalter' wskazuje na jego funkcję, a parametry takie jak 'IΔn 0,03A' oznaczają, że urządzenie jest zaprojektowane do wykrywania prądów upływowych o wartości 30 mA, co jest standardem dla ochrony ludzi w instalacjach domowych. Stosowanie wyłączników różnicowoprądowych jest szczególnie istotne w pomieszczeniach narażonych na wilgoć, takich jak łazienki czy kuchnie, gdzie ryzyko porażenia jest wyższe. W przypadku wykrycia różnicy między prądem wpływającym a wypływającym, wyłącznik automatycznie odłącza zasilanie, co skutecznie zapobiega niebezpiecznym sytuacjom. Dodatkowo, zgodnie z normami PN-IEC 61008, stosowanie wyłączników różnicowoprądowych w instalacjach elektrycznych jest wymogiem, co podkreśla ich znaczenie dla bezpieczeństwa użytkowników.

Pytanie 7

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

Przedstawiony kondensator ma pojemność

A. 10 nF

B. 10 mF

C. 10 pF

D. 10 μF

Kondensator oznaczony jako "10nM63" faktycznie ma pojemność 10 nanofaradów (nF). To dość istotna informacja w elektronice, bo kondensatory o takiej pojemności są często używane w różnych układach, jak filtry, oscylatory, a nawet układy czasowe. Używając kondensatora 10 nF w obwodach, które potrzebują precyzyjnego czasu lub filtrują sygnały wysokiej częstotliwości, możemy osiągnąć całkiem fajne rezultaty. Jak projektujesz obwody, musisz pamiętać o normach i dobrych praktykach – to znaczy, ważne jest, żeby kondensator miał odpowiednią tolerancję, a napięcie robocze też się zgadzało, bo to wpływa na stabilność i niezawodność całego układu. Bez wątpienia, zrozumienie oznaczeń kondensatorów, takich jak nF, μF czy pF, jest potrzebne dla każdego, kto pracuje z elektroniką. To ułatwi ci dobieranie komponentów do konkretnych wymagań projektowych.

Pytanie 10

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 11

Który przyrząd pomiarowy przedstawiono na rysunku?

A. Detektor wycieków.

B. Dalmierz laserowy.

C. Multimetr uniwersalny.

D. Kamerę termowizyjną.

Kamera termowizyjna, jaką przedstawiono na rysunku, jest zaawansowanym narzędziem wykorzystywanym w wielu branżach, w tym w budownictwie, energetyce oraz w inspekcjach przemysłowych. Kluczowym elementem tego urządzenia jest jego zdolność do detekcji promieniowania podczerwonego, co pozwala na wykrywanie różnic temperatur w obiektach i ich otoczeniu. Dzięki temu, kamery termowizyjne są nieocenione w diagnostyce problemów związanych z izolacją budynków, identyfikacją uszkodzeń w instalacjach elektrycznych, a także w monitorowaniu stanu urządzeń przemysłowych. Dobrą praktyką jest regularne wykorzystanie kamer termograficznych w procesach audytów energetycznych, co przyczynia się do podnoszenia efektywności energetycznej oraz do zapewnienia bezpieczeństwa. Przykładowo, inspektorzy mogą używać tych urządzeń do identyfikacji miejsc, gdzie występują straty ciepła, co pozwala na optymalizację kosztów ogrzewania. Warto również zaznaczyć, że standardy branżowe, takie jak ISO 18434, podkreślają znaczenie stosowania technologii termograficznej w diagnostyce i monitorowaniu stanu technicznego urządzeń.

Pytanie 12

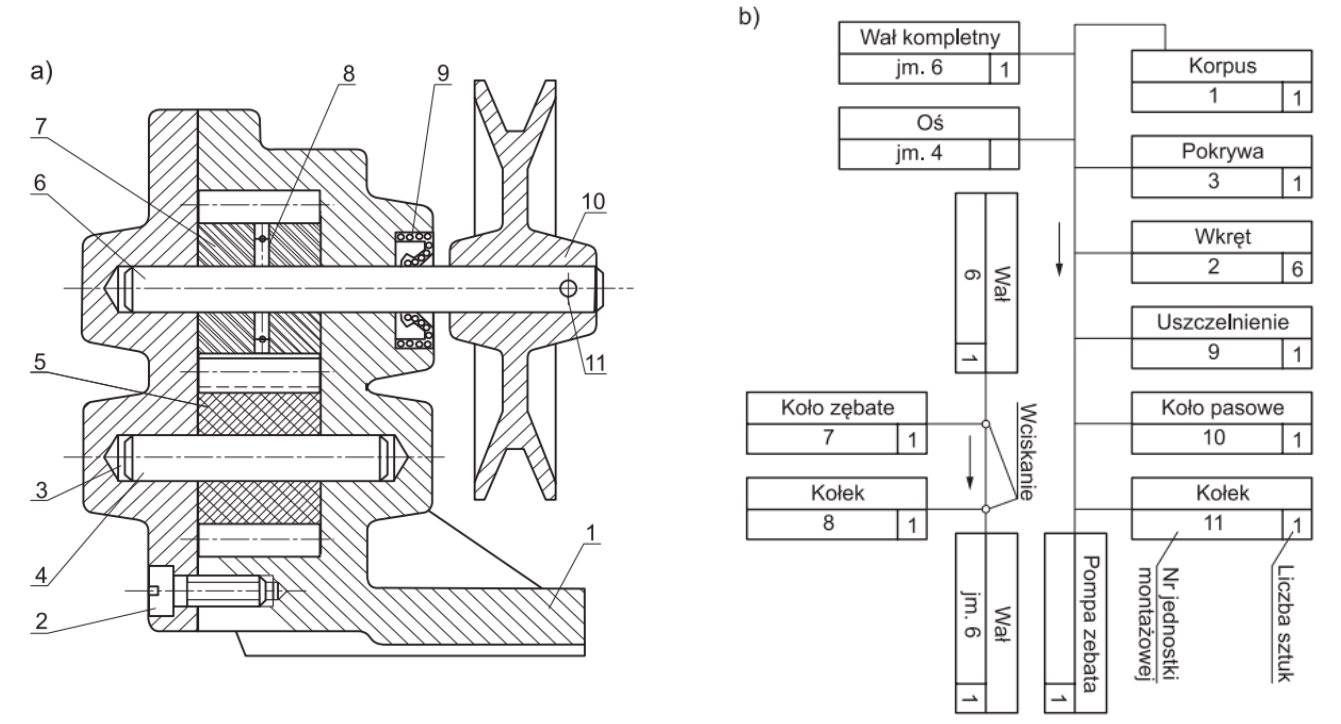

Z przedstawionego rysunku złożeniowego (a) oraz schematu montażowego (b) pompy zębatej wynika, że

A. koło zębate montowane na wale i zablokowane kołkiem.

B. do montażu pokrywy potrzebne są 2 wkręty.

C. koło pasowe montowane jest przed uszczelnieniem.

D. pokrywa mocowana jest do korpusu przed montażem wału i osi.

Jak się przyjrzysz rysunkowi i schematowi montażowemu, to widać, że koło zębate na wale to naprawdę istotna część, żeby pompa zębata działała. To koło zębate (to oznaczone jako 7) jest na wale (oznaczonym jako 1) i jest przytrzymane kołkiem (oznaczonym jako 8). Wiesz, to jest bardzo ważne, żeby wszystko było zamocowane zgodnie z inżynieryjnymi zaleceniami. Dzięki temu pompa działa sprawniej i jest bardziej stabilna. Ja mam doświadczenie, że jak koło zębate nie jest dobrze zamocowane, to mogą być różne problemy — od niewłaściwej pracy aż po uszkodzenie mechanizmu. No i pamiętaj, przy montażu warto używać dobrych narzędzi i technik, takich jak odpowiednie momenty dokręcania, co często można znaleźć w instrukcji producenta. Zrozumienie tych zasad naprawdę pomaga w bezpiecznym użytkowaniu pomp w różnych zastosowaniach przemysłowych.

Pytanie 13

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Wskaż zawór, który należy zamontować w miejsce szarego prostokąta, aby w układzie przedstawionym na schemacie zapewnić uruchomienie siłownika wyłącznie po jednoczesnym naciśnięciu obu zaworów rozdzielających.

A. A.

B. D.

C. C.

D. B.

Zawór podwójnego sygnału, oznaczony jako odpowiedź C, jest kluczowym elementem w układzie pneumatycznym, który umożliwia uruchomienie siłownika wyłącznie po jednoczesnym naciśnięciu obu zaworów rozdzielających. Takie podejście zapewnia, że siłownik zostanie aktywowany tylko wtedy, gdy oba sygnały wejściowe są aktywne, co jest zgodne z logiką AND. W praktyce zastosowanie zaworu podwójnego sygnału jest niezwykle istotne w systemach wymagających wysokiego poziomu bezpieczeństwa, na przykład w automatyce przemysłowej. Dzięki temu rozwiązaniu można zminimalizować ryzyko przypadkowego uruchomienia maszyny, co jest szczególnie ważne w środowiskach, gdzie operują ludzie. Zastosowanie zaworów podwójnego sygnału jest także zgodne z normami bezpieczeństwa i dobrymi praktykami w projektowaniu instalacji pneumatycznych, co pozwala na spełnienie wymagań norm ISO oraz przepisów BHP. Warto również zauważyć, że takie rozwiązanie ułatwia kontrolę nad procesami zachodzącymi w układzie, co jest niezbędne w złożonych systemach automatyzacji.

Pytanie 16

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Elastyczny przewód elektryczny, służący do łączenia elementów systemu elektrycznego w aplikacjach mechatronicznych, powinien być

A. odizolowany na dowolną długość

B. zakończony na końcach tulejkami

C. zaizolowany na końcach

D. równo przycięty na końcach

Zakończenie przewodu giętkiego tulejkami to naprawdę ważna sprawa, zwłaszcza z perspektywy bezpieczeństwa i skuteczności połączeń w systemach mechatronicznych. Tulejki, czyli końcówki przewodów, dają mocne i trwałe połączenia, co zmniejsza ryzyko różnych awarii, zarówno mechanicznych, jak i elektrycznych. Jak dobrze wiemy, dzięki tulejkom żyły przewodów są lepiej chronione przed uszkodzeniami mechanicznymi czy korozją, co na pewno wydłuża ich żywotność. Poza tym, użycie tulejek ułatwia podłączanie przewodów do różnych elementów systemu, jak złącza czy komponente elektroniczne. To jest w sumie istotne w układach mechatronicznych, bo często trzeba coś zmieniać. I jeszcze jedno: stosowanie tulejek jest zgodne z branżowymi normami i standardami, a to ma znaczenie nie tylko dla bezpieczeństwa operatorów, lecz także dla niezawodności całego systemu. Dlatego warto korzystać z tulejek w zakończeniach przewodów giętkich, bo to po prostu najlepsza praktyka w tej dziedzinie.

Pytanie 19

Technik, podczas naprawy urządzenia mechatronicznego, doznał porażenia prądem elektrycznym, upadł na ziemię i przestał oddychać. Osoba udzielająca pierwszej pomocy powinna zainicjować działania ratunkowe?

A. po wezwaniu pomocy medycznej

B. po poinformowaniu osoby przełożonej

C. natychmiastowo i kontynuować do momentu przybycia ratownika medycznego

D. po upływie kilkunastu sekund, sprawdzając w tym czasie tętno

Odpowiedź, że osoba udzielająca pomocy powinna niezwłocznie podjąć akcję ratunkową i prowadzić ją do przybycia ratownika medycznego, jest poprawna z kilku powodów. W sytuacji, gdy pracownik jest porażony prądem i stracił przytomność, czas jest kluczowy. Niezwłoczna interwencja może uratować życie, a każdy opóźnienie zwiększa ryzyko poważnych konsekwencji zdrowotnych. Zgodnie z wytycznymi Europejskiej Rady Resuscytacji (ERC), pierwsza pomoc powinna być udzielana jak najszybciej, aby zapewnić dostęp do oddechu i krążenia. Należy ocenić sytuację, zabezpieczyć miejsce zdarzenia oraz sprawdzić, czy osoba jest przytomna. Jeśli nie oddycha, konieczne jest rozpoczęcie resuscytacji krążeniowo-oddechowej (RKO), a jednocześnie należy wezwać pomoc medyczną. Przykładowo, w przypadku porażenia prądem elektrycznym, istotne jest również upewnienie się, że źródło prądu zostało odłączone, aby uniknąć dalszego zagrożenia. Działania te są zgodne z najlepszymi praktykami w zakresie pierwszej pomocy i podkreślają znaczenie szybkiej reakcji w sytuacjach zagrożenia życia.

Pytanie 20

Którą technikę łączenia materiałów przedstawiono na rysunku?

A. Lutowania twardego.

B. Zgrzewania.

C. Klejenia.

D. Lutowania miękkiego.

Lutowanie twarde jest jedną z kluczowych technik łączenia materiałów, wykorzystywaną w branży metalowej. W odróżnieniu od lutowania miękkiego, które stosuje spoiwa o niższej temperaturze topnienia, lutowanie twarde wykorzystuje materiały, których temperatura topnienia przekracza 450°C. Dzięki temu uzyskuje się znacznie mocniejsze i bardziej trwałe połączenia, co jest istotne w aplikacjach wymagających wysokiej wytrzymałości, takich jak w przemyśle motoryzacyjnym czy lotniczym. Technika ta jest szczególnie cenna w przypadku łączenia różnych metali, w tym stopów metali nieżelaznych. Przykłady zastosowania lutowania twardego obejmują produkcję elementów chłodniczych, rur instalacyjnych oraz komponentów elektronicznych, gdzie trwałość połączenia ma kluczowe znaczenie. Przemysłowe standardy, takie jak ISO 9453, określają wymagania dotyczące spoiw do lutowania twardego, co zapewnia wysoką jakość i niezawodność tych połączeń.

Pytanie 21

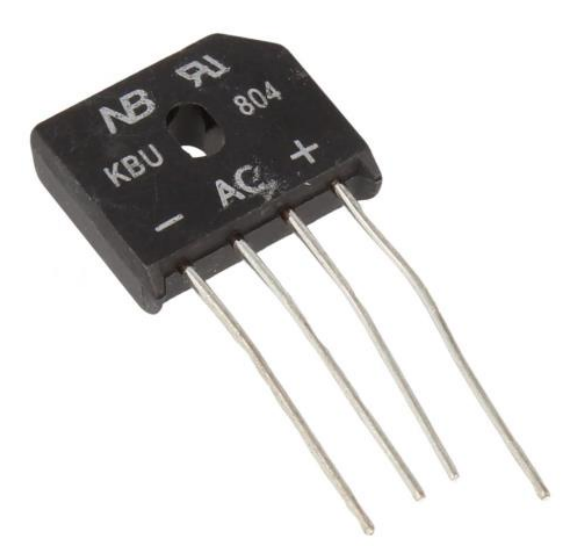

Jakie jest zastosowanie przedstawionego na ilustracji elementu?

A. Zamiana prądu stałego na prąd przemienny.

B. Filtrowanie zakłóceń napięcia sieciowego.

C. Obniżanie napięcia sieciowego.

D. Zamiana prądu przemiennego na prąd stały.

Element przedstawiony na ilustracji to mostek prostowniczy, który odgrywa kluczową rolę w przetwarzaniu energii elektrycznej. Jego głównym zastosowaniem jest zamiana prądu przemiennego (AC) na prąd stały (DC). Mostek prostowniczy składa się z czterech diod ułożonych w taki sposób, aby umożliwić przepływ prądu w jednym kierunku, co prowadzi do wyprostowania sygnału. W praktyce, mostki prostownicze są szeroko stosowane w zasilaczach, które zasilają różne urządzenia elektroniczne. Na przykład, w komputerach czy telewizorach mostki prostownicze są niezbędne do konwersji napięcia z sieci energetycznej na odpowiednie wartości potrzebne do pracy podzespołów. Dzięki zastosowaniu mostka prostowniczego, można osiągnąć stabilne i niezawodne źródło prądu stałego, co jest zgodne z najlepszymi praktykami projektowania zasilaczy. Warto również wspomnieć, że mostki prostownicze wykorzystuje się w systemach fotowoltaicznych, gdzie energia słoneczna, generująca prąd stały, jest przetwarzana na prąd zmienny do użytku w domach lub wprowadzania do sieci energetycznej.

Pytanie 22

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

Jakiego koloru powinna być izolacja przewodu neutralnego w instalacji elektrycznej typu TN–S?

A. Brązowym

B. Żółtym

C. Niebieskim

D. Czarnym

Izolacja przewodu neutralnego w instalacji elektrycznej typu TN-S powinna być koloru niebieskiego. Zgodnie z międzynarodowymi standardami oraz normami, takimi jak PN-IEC 60446, kolor niebieski jest zarezerwowany dla przewodów neutralnych, co pozwala na ich jednoznaczną identyfikację w instalacjach elektrycznych. W praktyce, poprawne oznaczenie przewodów ma kluczowe znaczenie dla bezpieczeństwa pracy oraz minimalizowania ryzyka pomyłek podczas wykonywania napraw czy modyfikacji instalacji. Przykładowo, w sytuacji awaryjnej, gdy konieczna jest szybka interwencja, jednoznaczne oznaczenie przewodów neutralnych pozwala elektrykom na sprawniejsze podejmowanie decyzji oraz eliminowanie zagrożeń. Dodatkowo, stosowanie standardowych kolorów znacznie ułatwia pracę w zespole, gdyż każdy technik, niezależnie od doświadczenia, rozumie, jakie znaczenie mają poszczególne kolory przewodów, a tym samym może pracować bardziej efektywnie i bezpiecznie.

Pytanie 27

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Jakie metody wykorzystuje się do produkcji prętów?

A. tłoczenie

B. odlewanie

C. walcowanie

D. wytłaczanie

Walcowanie jest procesem obróbki plastycznej, który polega na redukcji grubości materiału przez jego przetaczanie pomiędzy dwoma walcami. Technika ta jest szeroko stosowana w produkcji prętów, ponieważ pozwala na uzyskanie odpowiednich właściwości mechanicznych oraz wymiarowych. Walcowanie może być przeprowadzane na gorąco lub na zimno, co wpływa na strukturę mikro oraz mechaniczne właściwości końcowego produktu. Dzięki walcowaniu, pręty charakteryzują się jednorodnością materiałową oraz lepszą jakością powierzchni, co jest niezbędne w wielu zastosowaniach inżynieryjnych, takich jak budownictwo czy przemysł motoryzacyjny. W branży istnieją także normy, takie jak EN 10025, które określają wymagania dotyczące stali walcowanej, co dodatkowo podkreśla znaczenie tej metody w produkcji. Walcowanie jest procesem efektywnym, który przyczynia się do obniżenia kosztów produkcji oraz zwiększenia wydajności, co czyni tę metodę jedną z najpopularniejszych w obróbce metali.

Pytanie 29

W trakcie inspekcji efektywności systemu sterującego urządzeń transportujących elementy aluminiowe, w środowisku produkcyjnym o podwyższonym poziomie hałasu powinno się używać

A. okularów ochronnych

B. ochronników słuchu

C. kasku ochronnego

D. rękawic dielektrycznych

Ochronniki słuchu są kluczowym elementem ochrony osobistej w środowisku pracy, gdzie poziom hałasu przekracza dopuszczalne normy. W przypadku kontroli sprawności układu sterowania urządzenia transportującego kształtki aluminiowe, które mogą generować wysokie poziomy hałasu, zastosowanie ochronników słuchu jest niezbędne dla minimalizacji ryzyka uszkodzenia słuchu. Zgodnie z normami takimi jak PN-N-01307:2013, każdy pracownik narażony na hałas o poziomie przekraczającym 85 dB powinien stosować odpowiednie środki ochrony. Ochronniki słuchu mogą występować w różnych formach, takich jak nauszniki lub wkładki douszne, dostosowane do specyfiki pracy. W praktyce, ich stosowanie nie tylko chroni zdrowie pracownika, ale również zwiększa komfort pracy, umożliwiając lepszą koncentrację na wykonywanych zadaniach. Dbanie o zdrowie pracowników poprzez stosowanie wymaganych środków ochrony osobistej jest nie tylko kwestią zgodności z przepisami, ale także wpływa na ogólną wydajność i morale w zespole.

Pytanie 30

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

Do pomiaru której wielkości służy przedstawiona na rysunku śruba mikrometryczna?

A. Średnicy podziałowej gwintów.

B. Szerokości rowków.

C. Grubości rur.

D. Średnicy otworów.

Śruba mikrometryczna, używana do pomiaru grubości rur, to precyzyjne narzędzie pomiarowe, które znajduje szerokie zastosowanie w inżynierii mechanicznej i budowlanej. Jej konstrukcja, z zaokrąglonymi końcówkami, pozwala na dokładne przyleganie do zakrzywionej powierzchni rury, co jest kluczowe dla uzyskania wiarygodnych wyników pomiarowych. Umożliwia to pomiary o wysokiej dokładności, z tolerancjami sięgającymi setnych części milimetra. Tego typu mikrometry są często wykorzystywane w kontrolach jakości, gdzie precyzyjne pomiary grubości ścianki rur są niezbędne do zapewnienia ich odpowiedniej wytrzymałości i trwałości. W praktyce, w przypadku rur stosowanych w przemyśle, takich jak przemysł petrochemiczny czy budownictwo, regularne pomiary grubości są istotne do oceny stopnia zużycia i korozji materiałów. Dobrą praktyką jest przeprowadzanie pomiarów w różnych miejscach na długości rury, aby uzyskać dokładny obraz jej stanu.

Pytanie 32

Na podstawie wskazania mikrometru wynik pomiaru wynosi

A. 22,14 mm

B. 21,14 mm

C. 21,64 mm

D. 22,16 mm

Odpowiedź 21,64 mm jest prawidłowa, ponieważ wynika z dokładnego odczytu z mikrometru. Mikrometr składa się z dwóch skali: głównej i pomocniczej. W tym przypadku odczyt z głównej skali wynosi 21,5 mm, co oznacza, że wskazanie jest już na poziomie 21 mm. Następnie, aby uzyskać precyzyjny wynik, należy dodać wartość z skali pomocniczej, która wynosi 0,14 mm. Sumując te wartości (21,5 mm + 0,14 mm), uzyskujemy dokładny wynik 21,64 mm. Użycie mikrometru w takich pomiarach jest zgodne z najlepszymi praktykami pomiarowymi w inżynierii, gdzie dokładność i precyzja mają kluczowe znaczenie. Mikrometry są powszechnie stosowane w produkcji oraz kontroli jakości, gdzie wymagana jest wysoka dokładność w pomiarach wymiarowych. Wiedza na temat odczytu mikrometru jest niezbędna w wielu dziedzinach inżynierii, w tym mechanice, elektronice i inżynierii materiałowej, gdzie wymiary elementów muszą być ściśle kontrolowane.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

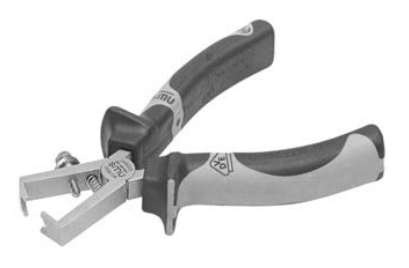

Za pomocą narzędzia przedstawionego na rysunku

A. skraca się przewody elektryczne.

B. zdejmuje się izolację z przewodów.

C. tnie się przewody.

D. przecina się drut stalowy.

Narzędzie przedstawione na zdjęciu to szczypce do ściągania izolacji, które są kluczowym elementem w pracy elektryka i technika. Umożliwiają one precyzyjne usunięcie izolacyjnej warstwy z przewodów elektrycznych, co jest niezbędne do nawiązywania połączeń w obwodach elektrycznych. Ich konstrukcja, z ostrzami dostosowanymi do różnych średnic przewodów, pozwala na dokładność, co ogranicza ryzyko uszkodzenia samego przewodu. Użycie tych szczypiec jest zgodne z dobrymi praktykami w branży elektrycznej, gdzie bezpieczeństwo i precyzja są na pierwszym miejscu. Przykładowo, podczas instalacji gniazdka elektrycznego, zdemontowanie izolacji z końcówki przewodu jest niezbędne, aby móc wprowadzić go do terminalu połączeniowego. Właściwe użycie szczypiec do ściągania izolacji nie tylko przyspiesza pracę, ale również poprawia jakość połączeń, co ma kluczowe znaczenie dla bezpieczeństwa całej instalacji. Zawsze należy stosować te narzędzia zgodnie z ich przeznaczeniem, dbając o stosowanie odpowiednich technik, aby uniknąć wyładowań elektrycznych czy zwarć.

Pytanie 37

Na rysunku przedstawiono wykres zależności sygnału wyjściowego od wielkości regulowanej (temperatury) regulatora

A. impulsowego.

B. ciągłego.

C. trójstanowego.

D. dwustanowego.

Regulator dwustanowy charakteryzuje się tym, że jego wyjście może przyjmować jedynie dwa stany: włączony (1) lub wyłączony (0). W przedstawionym wykresie, sygnał wyjściowy zmienia się z 0 na 1 przy osiągnięciu temperatury 100°C, a następnie wraca do 0 po przekroczeniu kolejnej wartości 150°C. Takie zachowanie jest typowe dla regulatorów stosowanych w prostych aplikacjach, takich jak sterowanie grzałkami, klimatyzatorami czy systemami ogrzewania, gdzie istotne jest utrzymanie temperatury w określonych granicach. W praktyce, zastosowanie regulatorów dwustanowych pozwala na prostotę konstrukcji oraz łatwość w implementacji systemów automatyki. W kontekście standardów branżowych, regulator dwustanowy spełnia wymagania normy IEC 61131 dotyczącej programowalnych kontrolerów logicznych, co zapewnia jego uniwersalność i niezawodność w różnych zastosowaniach przemysłowych. Dodatkowo, jego prostota w konfiguracji czyni go popularnym wyborem w systemach HVAC, gdzie szybkość reakcji na zmiany temperatury jest kluczowa dla efektywności energetycznej.

Pytanie 38

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

Jaką wartość znamionową ma natężenie prądu wzbudzenia silnika prądu stałego, którego dane techniczne zamieszczono w ramce?

- Motor	Nr 200	26 976
230 V		2,2 A
0,3 W	S1	cos φ –
2000 min^-1		– Hz
ERR.	230 V	0,45 A
I. KL	F	IP23
	VDE 0530

A. 1,75 A

B. 2,65 A

C. 0,45 A

D. 2,20 A

Odpowiedź 0,45 A jest prawidłowa, ponieważ w danych technicznych silnika prądu stałego dokładnie podano wartość natężenia prądu wzbudzenia. Zrozumienie wartości znamionowej prądu wzbudzenia jest kluczowe dla efektywnego projektowania i eksploatacji systemów elektrycznych. Prąd wzbudzenia wpływa na pole magnetyczne generowane przez wirnik silnika, co ma bezpośredni wpływ na jego wydajność oraz moment obrotowy. W praktyce, dobór odpowiedniego natężenia prądu wzbudzenia zapewnia optymalną pracę silnika, co jest zgodne z normami IEC dotyczących silników elektrycznych. W inżynierii energetycznej, znajomość tych wartości jest kluczowa przy projektowaniu obwodów zasilających i systemów automatyki, co pozwala na efektywne zarządzanie energią oraz minimalizację strat. Warto również zwrócić uwagę na to, że niewłaściwy dobór wartości prądu wzbudzenia może prowadzić do nadmiernych wahań momentu obrotowego i obniżonej efektywności energetycznej, co jest niezgodne z dobrymi praktykami w branży.

Pytanie 40

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
