Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 7 grudnia 2025 12:31
Data zakończenia: 7 grudnia 2025 12:47

Egzamin niezdany

Wynik: 19/40 punktów (47,5%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Którego aparatu należy użyć w celu zastąpienia bezpieczników topikowych w modernizowanej instalacji w obwodzie zasilającym silnik trójfazowy?

A. C.

B. B.

C. A.

D. D.

Aparat zabezpieczający oznaczony jako "A" jest najodpowiedniejszym rozwiązaniem do zastąpienia bezpieczników topikowych w nowoczesnych instalacjach zasilających silniki trójfazowe. Posiada on trzy wejścia i wyjścia, co jest kluczowe dla prawidłowego zasilania silnika trójfazowego, gdzie każda faza wymaga oddzielnego obwodu. Oznaczenie "C16" wskazuje na charakterystykę wyzwalania, co oznacza, że aparat ten zadziała w odpowiednim czasie w przypadku przeciążenia, a także przy zwarciach, chroniąc w ten sposób silnik przed uszkodzeniem. W przypadku silników trójfazowych, zgodnie z normami IEC 60947-4-1, ważne jest, aby zabezpieczenia były dobrane odpowiednio do prądu znamionowego silnika oraz jego charakterystyki pracy. Należy również pamiętać, że stosowanie nowoczesnych aparatów zabezpieczających, takich jak wyłączniki automatyczne, zapewnia większą niezawodność oraz łatwość w obsłudze w porównaniu do tradycyjnych bezpieczników topikowych, które wymagają wymiany po zadziałaniu. Profesjonalne podejście do doboru zabezpieczeń jest kluczowe dla efektywności i bezpieczeństwa instalacji elektrycznych.

Pytanie 2

Na podstawie tabeli określ znamionowy prąd wyłącznika nadprądowego do zabezpieczenia jednofazowego obwodu oświetlenia złożonego z dwunastu lamp 2×36 W z kompensacją mocy biernej.

A. 4 A

B. 10 A

C. 6 A

D. 13 A

Wybór 6 A, 13 A lub 4 A jako prądu znamionowego wyłącznika nadprądowego do zabezpieczenia obwodu oświetlenia złożonego z dwunastu lamp 2×36 W jest błędny z kilku powodów. Przede wszystkim, odpowiedni dobór wyłączników nadprądowych powinien opierać się na obliczeniach dotyczących całkowitej mocy obwodu oraz przewidywanego prądu roboczego. Prąd znamionowy 6 A jest zbyt niski, aby wytrzymać obciążenie 864 W, co stwarza ryzyko wyzwolenia wyłącznika w normalnych warunkach pracy, prowadząc do niepotrzebnych przerw w zasilaniu. Z kolei prąd 13 A, mimo że może wydawać się adekwatny, nie uwzględnia odpowiednich praktyk doboru, które sugerują, aby prąd znamionowy wyłącznika był nieprzekraczający 125% obliczonego prądu roboczego w celu stworzenia dodatkowego marginesu bezpieczeństwa. Prąd 4 A jest wprost nieadekwatny do obliczonej mocy obwodu, co może prowadzić do sytuacji, w której wyłącznik będzie nieustannie się załączał. Właściwe podejście do doboru wyłączników nadprądowych powinno uwzględniać nie tylko obliczenia teoretyczne, ale także praktyczne aspekty eksploatacji, takie jak zmiany obciążenia czy wpływ mocy biernej na wydajność obwodu. Dlatego kluczowe jest stosowanie wyłączników, które spełniają normy oraz zapewniają bezpieczeństwo i niezawodność instalacji elektrycznej.

Pytanie 3

Bruzdownicę wykorzystuje się podczas realizacji instalacji

A. natynkowej.

B. podtynkowej.

C. wiązanej.

D. prefabrykowanej.

Wykorzystanie bruzdownicy w instalacjach wiązkowych, natynkowych lub prefabrykowanych jest nieadekwatne i opiera się na błędnym zrozumieniu specyfiki tych systemów. Instalacje wiązkowe, z założenia, polegają na używaniu kabli w formie zorganizowanych wiązek, które są montowane na powierzchni, co eliminuje potrzebę wykonywania rowków w ścianach. W tym przypadku, kable są często prowadzone po ścianach, co jest zwane instalacją natynkową. Takie podejście nie wymaga przecinania materiałów budowlanych ani stosowania bruzdownicy. W kontekście prefabrykowanych instalacji, które są montowane za pomocą gotowych elementów, również nie zachodzi potrzeba korzystania z bruzdownicy. Prefabrykaty są projektowane w taki sposób, aby ułatwić szybki i efektywny montaż, co sprawia, że cięcie w ścianach nie jest konieczne. Typowe błędy myślowe prowadzące do takich nieprawidłowych wniosków obejmują mylenie różnych technik instalacyjnych oraz brak zrozumienia ich zastosowania w praktyce. Zrozumienie różnic pomiędzy tymi systemami jest kluczowe dla efektywnego planowania i realizacji instalacji elektrycznych i hydraulicznych, co w konsekwencji wpływa na bezpieczeństwo i estetykę wykonania.

Pytanie 4

Rysunek przedstawia schemat lampy z układem zapłonowym. Jaka to lampa?

A. Fluorescencyjna.

B. Żarowa.

C. Sodowa niskoprężna.

D. Rtęciowa wysokoprężna.

Wybierając odpowiedzi takie jak sodowa niskoprężna, fluorescencyjna czy żarowa, mogą pojawić się nieporozumienia dotyczące różnic między różnymi rodzajami lamp. Lampy sodowe niskoprężne są często stosowane w oświetleniu ulicznym, jednak działają na innej zasadzie niż lampy rtęciowe wysokoprężne. Ich układ zapłonowy jest oparty na innym typie technologii, co znacząco wpływa na ich parametry świetlne oraz trwałość. Z kolei lampy fluorescencyjne, które wykorzystują gaz i luminofor do generowania światła, nie wymagają dławika ani wysokiego napięcia do zapłonu, co jest fundamentalne w przypadku lamp rtęciowych. Lampy żarowe, mimo że powszechnie używane, charakteryzują się znacznie niższą wydajnością świetlną oraz krótszą żywotnością, co sprawia, że nie są odpowiednie do zastosowań, które wymagają intensywnego i trwałego oświetlenia. Często błędne odpowiedzi wynikają z niezrozumienia różnic w technologii oraz zastosowania poszczególnych typów lamp. Istotne jest, aby przy wyborze źródła światła brać pod uwagę nie tylko jego właściwości, ale również przeznaczenie, co powinno być oparte na analizie wymagań oświetleniowych w danej lokalizacji.

Pytanie 5

Która z poniższych czynności nie jest częścią badań wyłączników różnicowoprądowych w układzie trójfazowym?

A. Pomiar czasu oraz prądu różnicowego, przy którym wyłącznik zadziała

B. Sprawdzenie kolejności faz sieci zasilającej

C. Weryfikacja poprawności podłączenia do sieci

D. Weryfikacja działania przycisku testowego

Analizując pozostałe odpowiedzi, można zauważyć, że niektóre z nich dotyczą istotnych aspektów badania wyłączników różnicowoprądowych. Sprawdzenie zadziałania przycisku testującego jest kluczowym elementem, ponieważ pozwala na symulację warunków, w których wyłącznik powinien zareagować na upływność prądu. Użytkownicy często mylą rolę tego przycisku, sądząc, że jego obecność jest jedynie formalnością. Jednak w praktyce, regularne testowanie tej funkcji jest niezbędne, aby zapewnić, że urządzenie będzie działać w sytuacjach krytycznych. Kolejnym aspektem jest pomiar czasu i różnicowego prądu zadziałania, które są kluczowe dla określenia, czy wyłącznik spełnia normy bezpieczeństwa. Warto zaznaczyć, że normy te, m.in. PN-EN 61008-1, precyzują wymagania dotyczące czasów reakcji oraz wartości prądów, co jest zatem kluczowe dla oceny ich skuteczności. Nieprawidłowe podejście do tych czynności może prowadzić do błędów w diagnozowaniu stanu technicznego wyłączników, co z kolei może zagrażać bezpieczeństwu użytkowników. Wiele osób lekceważy również sprawdzenie poprawności podłączenia do sieci, co jest istotnym krokiem w zapewnieniu, że wyłącznik będzie działać zgodnie z przeznaczeniem. Często w praktyce zapominają o tym etapie, co może prowadzić do fałszywych alarmów lub braku reakcji w momencie rzeczywistego zagrożenia. Dlatego kluczowe jest, aby wszystkie wymienione czynności były regularnie przeprowadzane przez wykwalifikowanych specjalistów, aby zapewnić odpowiedni poziom bezpieczeństwa w obiektach korzystających z wyłączników różnicowoprądowych.

Pytanie 6

W celu sprawdzenia poprawności wykonania fragmentu instalacji oświetleniowej, przystosowanej do zasilania napięciem 230 V, zwarto łączniki P1 i P2 i zmierzono rezystancję obwodu. Schemat instalacji wraz z włączonym omomierzem pokazano na rysunku.

A. obwód połączony jest prawidłowo.

B. w obwodzie zastosowano żarówki o napięciu znamionowym U = 24 V.

C. nieprawidłowo odczytano wynik pomiaru.

D. w obwodzie wykonano dodatkowe połączenia nieuwzględnione na schemacie.

Wygląda na to, że w odpowiedziach pojawiły się różne nieporozumienia, zwłaszcza w sprawie pomiarów rezystancji w kontekście oświetlenia. Mówić, że użyto żarówek na 24 V, to trochę nie tak, bo w domach stosuje się standardowo 230 V. To ważne, bo złe napięcie może uszkodzić urządzenia i stwarzać niebezpieczeństwo dla ludzi. A co do odczytu wyniku pomiaru, to w rzeczywistości nie ma podstaw do twierdzenia, że był on nieprawidłowy, bo obieg prądu był w porządku. Kiedy łączniki są zwarte, wtedy mamy możliwość prawidłowego pomiaru rezystancji. I ta sugestia o dodatkowych połączeniach, których nie ma w schemacie, może wprowadzać w błąd, bo schemat powinien pokazywać aktualny stan instalacji. Każda niezgodność z dokumentacją może prowadzić do różnych problemów, więc warto wszystko dokumentować i sprawdzać. Dobre zarządzanie elektryką opiera się na staranności i przestrzeganiu obowiązujących norm.

Pytanie 7

Jakie parametry wyłącznika różnicowoprądowego powinny być zmierzone, aby ocenić jego poprawne działanie?

A. Prąd różnicowy oraz czas reakcji

B. Napięcie w sieci oraz prąd obciążeniowy

C. Napięcie w sieci oraz prąd różnicowy

D. Obciążenie prądowe i czas reakcji

Odpowiedź, która wskazuje na pomiar prądu różnicowego oraz czasu zadziałania wyłącznika różnicowoprądowego, jest poprawna, ponieważ te parametry są kluczowe dla oceny skuteczności działania tego urządzenia. Prąd różnicowy to różnica między prądami wpływającymi i wypływającymi z obwodu, a jego pomiar pozwala zidentyfikować potencjalne nieprawidłowości, takie jak upływ prądu do ziemi. Czas zadziałania, z kolei, określa, jak szybko wyłącznik reaguje na wykrycie tego prądu różnicowego, co jest istotne dla zapewnienia bezpieczeństwa użytkowników. Przykładem zastosowania jest sytuacja, gdy osoba dotyka uszkodzonego przewodu; w tym przypadku wyłącznik różnicowoprądowy powinien natychmiast zadziałać, aby uniknąć porażenia prądem. Zgodnie z normami IEC 61008 oraz IEC 61009, wyłączniki różnicowoprądowe powinny mieć określone wartości prądu różnicowego i czasu zadziałania, co podkreśla ich znaczenie w systemach zabezpieczeń. Regularne testowanie tych parametrów jest niezbędne do utrzymania wysokiego poziomu bezpieczeństwa w instalacjach elektrycznych.

Pytanie 8

Który z podanych materiałów najlepiej przewodzi strumień magnetyczny?

A. Stal

B. Aluminium

C. Brąz

D. Miedź

Aluminium, miedź i brąz, mimo że są to metale, nie są najlepszymi przewodnikami strumienia magnetycznego. Aluminium, na przykład, jest dobrym przewodnikiem elektryczności, ale jego permeabilność magnetyczna jest znacznie niższa niż stali. W rzeczywistości, aluminium jest stosowane w aplikacjach, gdzie kluczowa jest niska waga, ale nie spełnia oczekiwań w kontekście efektywnego przewodzenia strumienia magnetycznego. Miedź, chociaż jest doskonałym przewodnikiem elektrycznym, ma również niską permeabilność i nie nadaje się do koncentracji strumienia magnetycznego w zastosowaniach wymagających silnych pól magnetycznych. Brąz, będący stopem miedzi, także nie oferuje lepszych właściwości magnetycznych niż jego składniki. Typowym błędem myślowym, który prowadzi do wyboru tych metali jako potencjalnych przewodników strumienia magnetycznego, jest skupienie się na ich właściwościach elektrycznych, a nie magnetycznych. W zastosowaniach inżynieryjnych i elektrotechnicznych, skuteczność materiału w przewodzeniu strumieni magnetycznych jest kluczowa dla osiągania wysokiej wydajności energetycznej. Dlatego w kontekście odpowiedzi na pytanie o najlepszy przewodnik strumienia magnetycznego, stal wyraźnie wyróżnia się na tle innych materiałów, co każdorazowo należy brać pod uwagę w projektach inżynieryjnych.

Pytanie 9

Jaka jest znamionowa efektywność silnika trójfazowego, jeśli P = 2,2 kW (mocy mechanicznej), UN = 400 V, IN = 4,6 A oraz cos φ = 0,82?

A. 0,49

B. 0,69

C. 0,84

D. 0,39

Odpowiedzi, które nie zgadzają się z poprawnym wynikiem, zazwyczaj wynikają z błędów w obliczeniach lub złego zrozumienia podstawowych pojęć związanych z mocą silników elektrycznych. Na przykład, wartość 0,69 może sugerować, że obliczenia nie uwzględniają współczynnika mocy lub są oparte na błędnie podanych danych. Często można się spotkać z błędnym założeniem, że moc czynna jest równa mocy mechanicznej, co jest nieprawdziwe, ponieważ moc dostarczona do silnika zawsze jest większa niż moc wyjściowa ze względu na straty energetyczne. Inne odpowiedzi, takie jak 0,49 czy 0,39, mogą wynikać z niepoprawnego przeliczenia wartości mocy czynnej, co w praktyce prowadzi do znacznego niedoszacowania efektywności silnika. Niezrozumienie roli współczynnika mocy w obliczeniach sprawności także często prowadzi do błędnych wyników. Warto zaznaczyć, że efektywność silników ma ogromne znaczenie w kontekście zrównoważonego rozwoju, a wybór silników o wyższej sprawności wpływa na oszczędności energii oraz redukcję emisji CO2. Prawidłowe obliczenia związane z mocą czynnościową oraz jasne zrozumienie relacji między mocą a sprawnością są kluczowe w projektowaniu i eksploatacji systemów napędowych.

Pytanie 10

Jakiej klasy ogranicznik przepięć powinno się montować w instalacjach mieszkalnych?

A. Klasy A

B. Klasy B

C. Klasy C

D. Klasy D

Odpowiedzi wskazujące na klasy B, D oraz A jako odpowiednie dla rozdzielnic mieszkalnych są niepoprawne głównie z powodu różnic w charakterystyce i zastosowaniach tych ograniczników. Klasa B, według normy IEC 61643-11, jest zaprojektowana do ochrony przed bardzo wysokimi przepięciami, które mogą występować w sieciach zasilających, co czyni je bardziej odpowiednimi do zastosowań w instalacjach przemysłowych, gdzie ryzyko wystąpienia takich zdarzeń jest znacznie wyższe. Ograniczniki klasy A z kolei są przeznaczone do ochrony przed bardzo niskimi, ale szybko zmieniającymi się przepięciami, co również nie odpowiada typowym wymaganiom dla mieszkań. Klasa D, zdefiniowana jako ogranicznik przeznaczony do instalacji w obiektach specjalistycznych, takich jak centra danych, również nie jest zalecana do użytku domowego. Sugerowanie tych klas ograniczników dla zastosowań w rozdzielnicach mieszkaniowych może prowadzić do niewłaściwej ochrony i potencjalnych uszkodzeń sprzętu, co jest wynikiem niepełnego zrozumienia standardów ochrony przeciwprzepięciowej oraz różnorodności warunków, w jakich te urządzenia są używane. Kluczowe jest, aby przy wyborze odpowiedniego ogranicznika kierować się wymaganiami specyfikacji technicznych oraz dobrą praktyką inżynieryjną, co pomoże uniknąć kosztownych błędów i zapewni skuteczną ochronę instalacji elektrycznych.

Pytanie 11

Symbol graficzny przedstawiony na rysunku oznacza w instalacjach elektrycznych

A. połączenie elektryczne z korpusem, obudową (masą).

B. skrzyżowanie przewodów bez połączenia elektrycznego.

C. przewód ochronny uziemiony.

D. przewód ochronny nieuziemiony.

Ten symbol na rysunku to naprawdę ważna rzecz, jeśli chodzi o instalacje elektryczne. Oznacza on połączenie elektryczne z korpusem, czyli masą. Takie połączenia są niezbędne dla bezpieczeństwa, bo dobrze uziemione urządzenia chronią nas przed porażeniem prądem, zwłaszcza jak coś pójdzie nie tak. W Polsce mamy konkretne normy, które mówią, że takie połączenia trzeba stosować, a zwłaszcza w urządzeniach, które mogą być niebezpieczne. Przykład? Urządzenia przemysłowe! Każde z nich musi być uziemione, żeby było bezpiecznie w trakcie pracy. Jak coś jest źle podłączone, to mogą się zdarzyć naprawdę groźne sytuacje, jak przepięcia czy porażenia prądem. Dlatego tak ważne jest, żeby wiedzieć, co oznaczają te symbole i stosować je w każdym projekcie elektrycznym. To nie tylko dobrze, to wręcz konieczność w tej branży.

Pytanie 12

Jaka jest wielkość prądu znamionowego, przy której działają wyzwalacze zwarciowe w wyłącznikach instalacyjnych nadprądowych typu Z?

A. 10 do 20

B. 3 do 5

C. 2 do 3

D. 5 do 10

Złudzenia związane z innymi wartościami krotności prądu znamionowego wynikają często z niepełnego zrozumienia działania wyłączników nadprądowych oraz ich zastosowania w ochronie instalacji elektrycznych. Odpowiedzi sugerujące krotności od 3 do 5, 5 do 10, czy 10 do 20 są błędne, ponieważ wyzwalacze w wyłącznikach typu Z są zaprojektowane do zadziałania w niższym zakresie krotności, co pozwala na skuteczną ochronę delikatniejszych układów przed zbyt dużym prądem. Wyzwalacze w kategoriach 5 do 10 i 10 do 20 zazwyczaj znajdziemy w wyłącznikach typu C lub D, które są przeznaczone do obwodów o wyższej tolerancji na prądy rozruchowe, takich jak obwody z silnikami dużej mocy. Nieprawidłowe podejście do wyboru odpowiednich wyłączników może prowadzić do poważnych problemów, takich jak uszkodzenia sprzętu, które mogłyby być uniknięte dzięki zastosowaniu wyłączników typu Z w odpowiednich aplikacjach. Kluczowym błędem myślowym jest zakładanie, że wyższa krotność zawsze oznacza lepszą ochronę, co jest mylące. Odpowiedni wybór wyłącznika powinien być oparty na charakterystyce obciążenia oraz wymaganiach instalacji, co jest zgodne z normami i dobrymi praktykami w projektowaniu systemów elektroenergetycznych.

Pytanie 13

Jakie oznaczenia oraz jaka wartość minimalnego prądu znamionowego powinna mieć wkładka topikowa, służąca do ochrony przewodów przed skutkami zwarć i przeciążeń w obwodzie jednofazowego elektrycznego bojlera o danych znamionowych: P_N = 3 kW, U_N = 230 V?

A. gB 20 A

B. aM 20 A

C. aR 16 A

D. gG 16 A

Wybór wkładki topikowej gG 16 A jest poprawny, ponieważ wkładki te są przeznaczone do ochrony obwodów przed przeciążeniem oraz zwarciem. W przypadku bojlera elektrycznego o mocy znamionowej 3 kW i napięciu 230 V, obliczamy maksymalny prąd znamionowy przy użyciu wzoru I = P / U, co daje I = 3000 W / 230 V ≈ 13 A. Wkładka gG 16 A zapewnia odpowiednią ochronę, gdyż jej wartość prądu znamionowego jest większa niż obliczona wartość prądu roboczego, co oznacza, że nie będzie zbyt szybko przerywała pracy urządzenia podczas normalnego użytkowania. Dodatkowo, wkładki gG charakteryzują się dobrą zdolnością do łapania zwarć, co jest kluczowe w przypadku bojlerów, które mogą doświadczać nagłych skoków prądu. Zastosowanie odpowiedniej wkładki topikowej jest ważne dla zapewnienia bezpieczeństwa instalacji oraz długowieczności urządzeń. W normach IEC 60269 podano, że wkładki gG są odpowiednie do ochrony przed przeciążeniami oraz zwarciami w obwodach instalacji elektrycznych, co czyni je dobrym wyborem w tym przypadku.

Pytanie 14

Który rodzaj źródła światła pokazano na rysunku?

A. Fluorescencyjne.

B. Wyładowcze.

C. Elektroluminescencyjne.

D. Żarowe.

Poprawna odpowiedź to "Elektroluminescencyjne", ponieważ na ilustracji mamy do czynienia z diodą LED (Light Emitting Diode), która jest typowym przykładem tego rodzaju źródła światła. Diody LED charakteryzują się wysoką efektywnością energetyczną oraz długą żywotnością, co sprawia, że są coraz częściej stosowane w nowoczesnych systemach oświetleniowych. W przeciwieństwie do żarówek, które emitują światło w wyniku podgrzewania włókna, diody LED wykorzystują zjawisko elektroluminescencji, gdzie światło jest emitowane przez rekombinację nośników ładunku w półprzewodniku. Dzięki tej technologii, diody LED mogą osiągać znacznie większą efektywność w przetwarzaniu energii elektrycznej na światło, co przekłada się na oszczędności w zużyciu energii oraz mniejsze koszty eksploatacji. Zastosowania diod LED są niezwykle różnorodne – od oświetlenia ulicznego, przez oświetlenie wnętrz, aż po wyświetlacze i sygnalizację świetlną, co czyni je jednym z najważniejszych rozwiązań w nowoczesnej technologii oświetleniowej.

Pytanie 15

W układzie jak na rysunku po załączeniu wskazówka watomierza W1 wychyliła się w lewą stronę. Po zamianie zacisków napięciowych watomierz wskazał moc 350 W. Jaka jest całkowita moc pobierana przez odbiornik, jeśli watomierz W2 wskazuje 800 W?

A. 350W

B. 800W

C. 450W

D. 1150W

Poprawna odpowiedź to 450W, co wynika z analizy sytuacji w układzie z dwoma watomierzami. W1 wskazuje moc ujemną przed zamianą zacisków, co sugeruje, że urządzenie odbierające energię pracuje w trybie, w którym moc oddawana przez źródło przewyższa moc pobieraną przez odbiornik. Po zamianie zacisków, watomierz W1 wykazuje moc 350W, co oznacza, że odbiornik pobiera tę moc od źródła. Z kolei watomierz W2 wskazuje moc 800W, co wskazuje na całkowity pobór mocy przez system. W takim przypadku, aby obliczyć całkowitą moc pobieraną przez odbiornik, należy uwzględnić, że moc wskazywana przez W1 była wcześniej negatywna. Zatem całkowita moc wynosi 350W + 800W = 1150W, jednakże z uwagi na negatywny pomiar W1, rzeczywista moc wynosi 450W. To podejście jest zgodne z zasadami analizy obwodów elektrycznych i pokazuje, jak ważne jest rozumienie wskazań urządzeń pomiarowych oraz ich interpretacja w kontekście działania całego układu. Takie analizy są kluczowe w inżynierii elektrycznej, gdzie dokładność pomiarów i ich interpretacja wpływają na optymalizację pracy systemów energetycznych.

Pytanie 16

Jaką wartość ma prąd obciążenia przewodów fazowych, które zasilają odbiornik trójfazowy, jeśli pobiera on moc 2,2 kW przy napięciu 400 V oraz współczynniku mocy równym 0,82?

A. 3,9 A

B. 3,2 A

C. 6,7 A

D. 2,2 A

Wiele osób może błędnie obliczyć prąd, ignorując istotne aspekty związane z mocą czynną oraz współczynnikiem mocy. Przykładowo, odpowiedzi wskazujące na 2,2 A, 6,7 A czy 3,2 A mogą wynikać z nieprawidłowego zrozumienia wzoru na moc w obwodach trójfazowych. Niektórzy mogą mylnie przyjąć, że moc czynna equaluje się do wartości prądu bez uwzględnienia napięcia i współczynnika mocy, co prowadzi do błędnych wniosków. Przykład 2,2 A mógłby sugerować bezpośrednie odniesienie do wartości mocy, co jest niewłaściwe, ponieważ nie uwzględnia napięcia ani współczynnika mocy. Z kolei obliczenie 6,7 A mogłoby być wynikiem błędnego założenia, że prąd jest równy mocy podzielonej przez napięcie, co jest poprawne tylko w przypadku układów jednofazowych. Odpowiedź 3,2 A również mogłaby być wynikiem zastosowania nieodpowiednich danych lub uproszczonych obliczeń. W kontekście instalacji elektrycznych, kluczowe jest zrozumienie, jak moc, napięcie i współczynnik mocy współdziałają ze sobą, co jest niezbędne do prawidłowego doboru komponentów oraz zapewnienia bezpieczeństwa i efektywności energetycznej systemów elektrycznych. W praktyce, pominięcie czynnika √3 w obliczeniach jest powszechnym błędem, który może prowadzić do niedoszacowania prądu i niewłaściwego doboru przewodów czy zabezpieczeń.

Pytanie 17

Na którym rysunku przedstawiono świetlówkę kompaktową?

A. C.

B. D.

C. A.

D. B.

Świetlówka kompaktowa, znana również jako lampa energooszczędna, jest nowoczesnym rozwiązaniem w dziedzinie oświetlenia, które łączy w sobie efektywność energetyczną oraz długowieczność. W przeciwieństwie do tradycyjnych żarówek, świetlówki kompaktowe emitują znacznie więcej światła przy tej samej mocy, co sprawia, że są bardziej ekonomiczne i ekologiczne. Odpowiedź D przedstawia lampę o charakterystycznym kształcie składającym się z kilku zwiniętych rurek, co jest typowe dla świetlówek kompaktowych. W praktyce, zastosowanie takich lamp w domach i biurach pozwala na znaczące obniżenie kosztów energii elektrycznej, co jest zgodne z aktualnymi trendami w zakresie zrównoważonego rozwoju oraz normami dotyczącymi ochrony środowiska. Dodatkowo, świetlówki kompaktowe charakteryzują się dłuższą żywotnością, co ogranicza liczbę odpadów, a wiele modeli jest kompatybilnych z oprawami standardowymi, co ułatwia ich wymianę. W kontekście dobrych praktyk, warto zwrócić uwagę na certyfikaty energetyczne, które świadczą o wysokiej efektywności tych lamp.

Pytanie 18

Według przedstawionego schematu instalacji elektrycznej ochronnik przeciwprzepięciowy powinien być włączony między uziemienie oraz

A. przewody fazowe i przewód neutralny.

B. wyłącznie przewód neutralny.

C. wyłącznie przewody fazowe.

D. przewód fazowy i przewód neutralny.

Odpowiedź wskazująca na włączenie ochronnika przeciwprzepięciowego między uziemienie a przewody fazowe oraz przewód neutralny jest poprawna, ponieważ zgodnie z normami, takimi jak PN-EN 62305, ochronniki SPD powinny być instalowane w taki sposób, aby efektywnie odprowadzać nadmiar energii spowodowane przepięciami do ziemi. Ochronnik SPD jest kluczowym elementem ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych oraz wywołanych przez inne źródła. W praktyce oznacza to, że zarówno przewody fazowe, jak i neutralny mogą być narażone na różnego rodzaju zakłócenia, które mogą prowadzić do uszkodzenia sprzętu czy zagrożenia dla użytkowników. Umieszczając ochronnik w opisanej konfiguracji, zapewniamy optymalny poziom bezpieczeństwa. Przykłady zastosowania obejmują instalacje w budynkach mieszkalnych, biurach oraz obiektach przemysłowych, gdzie ochrona przed przepięciami ma kluczowe znaczenie dla ciągłości działania urządzeń elektrycznych oraz bezpieczeństwa ludzi.

Pytanie 19

Który osprzęt przedstawiono na zdjęciu?

A. Złączki skrętne.

B. Mufy przelotowe.

C. Dławnice.

D. Kapturki termokurczliwe.

Mufy przelotowe to elementy, które kojarzę z łączeniem przewodów elektrycznych, ale nie pełnią one roli zabezpieczającej, jak dławnice. One służą głównie do trwałego połączenia przewodów. Złączki skrętne to znowu coś prostszego, co też używa się do łączenia, ale nie dają one szczelności, co jest ważne, żeby chronić przed brudem. Kapturki termokurczliwe też mogą izolować, ale nie mają mechanicznego wsparcia, gdy przewód wchodzi do obudowy. Z tego, co widzę, czasem myli się funkcje zabezpieczające z łączeniem czy izolacją. Z własnego doświadczenia widziałem, jak łatwo można pomylić te elementy, nie znając ich przeznaczenia. W elektryce ważne jest, aby rozumieć różnice między nimi, bo złe użycie może prowadzić do awarii, które mogą być niebezpieczne. Dlatego każdy technik i instalator powinien wiedzieć, jakie mają funkcje i jak z nich korzystać.

Pytanie 20

Które z narzędzi przedstawionych na ilustracji służy do obcinania kabli?

A. D.

B. B.

C. C.

D. A.

Narzędzie oznaczone literą C. to szczypce do obcinania kabli, które są kluczowymi narzędziami w pracy z instalacjami elektrycznymi oraz w elektronice. Szczypce tego typu zostały zaprojektowane z myślą o precyzyjnym przecinaniu przewodów, co jest niezbędne w wielu aplikacjach, takich jak przygotowywanie kabli do podłączeń czy naprawy. Ich charakterystyczny kształt ostrzy umożliwia łatwe i efektywne cięcie, minimalizując ryzyko uszkodzenia wewnętrznych żył przewodów. W praktyce, używając tych szczypiec, można szybko przygotować przewody do dalszego montażu, co jest szczególnie ważne w kontekście pracy na budowie czy w serwisie. Zgodnie z normami branżowymi, stosowanie odpowiednich narzędzi do cięcia kabli, takich jak szczypce do obcinania, jest istotne dla zapewnienia bezpieczeństwa oraz jakości wykonania instalacji elektrycznych. Warto także pamiętać, że wybór odpowiednich narzędzi jest zgodny z zaleceniami producentów i organizacji takich jak IEC (Międzynarodowa Komisja Elektrotechniczna).

Pytanie 21

Na podstawie charakterystyki przedstawionej na rysunku określ przedział czasu, w którym może, lecz nie musi nastąpić zadziałanie wyzwalacza termobimetalowego wyłącznika S301 B10 1P 6 kA, przy przepływie przez niego prądu o wartości 25 A.

A. 10 s ÷ 60 s

B. 0,06 s ÷ 0,017 s

C. 60 s ÷ 10 000 s

D. 0 s ÷ 0,06 s

Wybór niewłaściwego przedziału czasu zadziałania wyzwalacza termobimetalowego świadczy o nieporozumieniu w zakresie zasad działania tych urządzeń. Czas reakcji wyłącznika powinien być dostosowany do warunków pracy i wartości prądów, a niektóre z podanych odpowiedzi świadczą o braku zrozumienia tych parametrów. Na przykład, odpowiedź sugerująca 0,06 s ÷ 0,017 s odnosi się do wartości, które są zbyt krótkie dla wyzwalacza termobimetalowego, który działa na zasadzie nagrzewania wkładu bimetalowego. Tego typu wyzwalacze mają charakterystykę czasową, która jest zdefiniowana przez ich konstrukcję i zastosowanie, co oznacza, że czas zadziałania będzie na ogół znacznie dłuższy. Z kolei przedział od 60 s do 10 000 s implikuje, jakoby wyzwalacz miał działać w sytuacjach, które są niezgodne z jego przeznaczeniem — są to wartości, które mogą prowadzić do szkodliwych skutków dla instalacji. Typowe błędy myślowe, które prowadzą do takich wniosków, obejmują mylenie charakterystyki czasowej z innymi parametrami oraz brak zrozumienia zasady działania termobimetalu. W praktyce, dla bezpieczeństwa i niezawodności systemów elektrycznych, kluczowe jest, aby użytkownicy i projektanci mieli pełną świadomość działania wyłączników, ich charakterystyk oraz norm, które regulują ich użycie.

Pytanie 22

Wyłącznik różnicowoprądowy oznaczony jako EFI-4 40/0,03 posiada znamionowy prąd różnicowy

A. 0,03 A oraz napięcie znamionowe 40 V

B. 0,03 mA oraz napięcie znamionowe 40 V

C. 0,03 mA oraz znamionowy prąd ciągły 40 mA

D. 0,03 A oraz znamionowy prąd ciągły 40 A

Wielu użytkowników może pomylić wartości prądów oraz napięcia przy wyborze wyłączników różnicowoprądowych. Na przykład, odpowiedzi sugerujące wartość 0,03 mA są niepoprawne, ponieważ wyłączniki różnicowoprądowe działają na prądzie różnicowym wyrażanym w miliamperach, a ich wartość znamionowa wynosi zazwyczaj od 10 mA do 300 mA. Użycie jednostki mA zamiast A w kontekście prądu różnicowego może prowadzić do nieodpowiednich interpretacji, co w konsekwencji zagraża bezpieczeństwu. Ponadto, mylenie znamionowego prądu z napięciem znamionowym, jak w przypadku odpowiedzi, które wskazują na napięcie 40 V, jest również częstym błędem. Wyłącznik różnicowoprądowy powinien być dobierany w oparciu o parametry prądowe, a nie tylko napięciowe, które są istotne przy projektowaniu instalacji elektrycznych. Odpowiednie zrozumienie parametrów wyłączników oraz ich zastosowania w praktyce jest niezbędne dla zapewnienia maksymalnego poziomu bezpieczeństwa. Właściwy dobór urządzeń ochronnych zgodnie z normami oraz ich regularna kontrola są kluczowe dla działania instalacji elektrycznych i ochrony przed porażeniem prądem elektrycznym. Dlatego istotne jest, aby poświęcić czas na naukę oraz zrozumienie funkcji i zasad działania wyłączników różnicowoprądowych.

Pytanie 23

Jakie minimalne napięcie znamionowe może posiadać izolacja przewodów używanych w sieci trójfazowej o niskim napięciu 230/400 V?

A. 450/750 V

B. 300/500 V

C. 100/100 V

D. 300/300 V

Izolacja przewodów stosowanych w sieciach trójfazowych niskiego napięcia, takich jak 230/400 V, powinna spełniać określone normy dotyczące napięcia znamionowego. Odpowiedź 300/500 V jest prawidłowa, ponieważ zapewnia odpowiedni margines bezpieczeństwa i wytrzymałość na napięcia krótkotrwałe, które mogą wystąpić w wyniku zakłóceń lub przepięć. Przykładowo, przewody o izolacji 300/500 V są powszechnie stosowane w instalacjach domowych oraz przemysłowych, gdzie wymagane jest zabezpieczenie przed zwarciami i innymi problemami elektrycznymi. Zgodnie z normą PN-EN 60228, przewody te muszą być odporne na wysokie temperatury oraz działanie substancji chemicznych, co czyni je idealnym wyborem do różnorodnych zastosowań. W praktyce, dobór odpowiedniej izolacji ma kluczowe znaczenie dla bezpieczeństwa i efektywności systemów elektrycznych, dlatego ważne jest, aby stosować przewody zgodne z wymaganiami dotyczącymi napięcia znamionowego, zapewniając tym samym wysoką jakość instalacji elektrycznych.

Pytanie 24

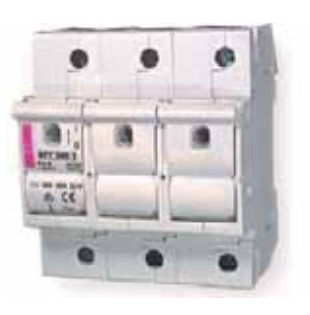

Które urządzenie stosowane w instalacjach elektrycznych przedstawiono na rysunku?

A. Wyłącznik przepięciowy.

B. Odłącznik bezpiecznikowy.

C. Wyłącznik nadmiarowoprądowy.

D. Rozłącznik bezpiecznikowy.

Wybór niewłaściwej odpowiedzi może wynikać z mylenia różnych typów urządzeń zabezpieczających. Na przykład, odłącznik bezpiecznikowy, często mylony z rozłącznikiem, ma na celu odłączenie zasilania, ale nie zabezpiecza obwodu przed przepięciami czy przeciążeniami w ten sam sposób. Natomiast wyłącznik przepięciowy, który również może wydawać się atrakcyjną opcją, służy głównie do ochrony przed szkodliwymi skokami napięcia, które mogą uszkodzić podłączone urządzenia, a nie jest to jego funkcja w rozłączniku bezpiecznikowym. Wyłącznik nadmiarowoprądowy, z drugiej strony, może chronić przed przeciążeniem, jednak nie ma zdolności do odłączania obwodu w kontekście zapewnienia bezpieczeństwa operatora w sytuacji awaryjnej. Takie nieporozumienia mogą prowadzić do nieprawidłowego doboru urządzeń zabezpieczających, co w konsekwencji zwiększa ryzyko uszkodzeń instalacji oraz naraża użytkowników na niebezpieczeństwo. Kluczowym błędem jest zatem brak znajomości różnic w działaniach i zastosowaniach tych urządzeń, co powinno być uwzględnione podczas projektowania lub modernizacji instalacji elektrycznych. Właściwy dobór zabezpieczeń jest istotny dla zapewnienia bezpieczeństwa i efektywności działania całego systemu elektrycznego.

Pytanie 25

Wymagana izolacja przewodów używanych w trójfazowej sieci niskiego napięcia 230/400 V powinna wynosić co najmniej

A. 300/300 V

B. 450/750 V

C. 100/100 V

D. 300/500 V

Izolacja przewodów stosowanych w sieci trójfazowej niskiego napięcia 230/400 V powinna być wykonana na poziomie co najmniej 300/500 V, co jest zgodne z obowiązującymi normami IEC 60227 oraz IEC 60502. Tego rodzaju izolacja zapewnia odpowiednią ochronę przed przebiciem i krótko-terminowymi napięciami, które mogą wystąpić w trakcie normalnej eksploatacji instalacji elektrycznej. Przykładowo, w systemach zasilania budynków komercyjnych, gdzie przewody muszą być odporne na różne warunki otoczenia, zastosowanie przewodów o klasie izolacji 300/500 V jest standardem, który zapewnia długotrwałość oraz bezpieczeństwo użytkowników. Warto również zauważyć, że wyższe klasy izolacji, takie jak 450/750 V, są stosowane w bardziej wymagających aplikacjach, jak instalacje przemysłowe, ale w przypadku typowych instalacji niskonapięciowych, klasa 300/500 V jest wystarczająca i zalecana.

Pytanie 26

W pomieszczeniu przyłączowym budynku sprawdzono ciągłość głównego połączenia wyrównawczego między główną szyną wyrównawczą a czterema punktami, jak na rysunku. Który pomiar powinien wykazać brak ciągłości połączenia?

A. 1

B. 2

C. 4

D. 3

Prawidłowa odpowiedź to 4, ponieważ wskazuje na punkt, który może wykazywać brak ciągłości połączenia wyrównawczego. Punkt 4 jest połączony z rurą gazową, a jeśli instalacja gazowa została wykonana z materiału nieprzewodzącego prąd elektryczny, na przykład z plastiku, to brak ciągłości jest całkowicie uzasadniony. W praktyce, aby zapewnić bezpieczeństwo instalacji elektrycznej, istotne jest, aby wszystkie elementy metalowe były odpowiednio połączone, aby uniknąć ryzyka wystąpienia różnicy potencjałów. Zgodnie z normami, takimi jak PN-EN 62305, połączenia wyrównawcze powinny zapewniać skuteczne odprowadzanie prądów zakłócających oraz zabezpieczać przed niebezpiecznymi napięciami. Kiedy mówimy o punktach 1, 2 i 3, są one połączone z elementami metalowymi, które są przewodnikami elektryczności, co oznacza, że powinny wykazywać ciągłość połączenia. To pokazuje, jak ważne jest zrozumienie materiałów używanych w instalacji i ich właściwości przewodzących w kontekście bezpieczeństwa elektrycznego.

Pytanie 27

W celu naprawy kabla przyłączeniowego, który został uszkodzony podczas prac ziemnych i został ułożony bez zapasu, potrzebne są

A. dwie mufy kablowe i odcinek kabla

B. odcinek kabla zakończony głowicami

C. odcinek kabla oraz zgrzewarka

D. mufa rozgałęźna oraz odcinek kabla

Wybór mufy rozgałęźnej i odcinka kabla nie jest adekwatny, ponieważ mufy rozgałęźne służą do rozdzielania sygnałów i energii elektrycznej na różne obwody, a nie do naprawy uszkodzonego kabla. Użycie mufy rozgałęźnej w kontekście naprawy kabla, który nie ma zapasu, prowadzi do ryzyka niewłaściwych połączeń, co może skutkować awarią całego systemu. Ponadto, sugerowanie użycia odcinka kabla i zgrzewarki jest również błędne, ponieważ zgrzewanie nie jest standardową metodą naprawy kabli przyłączeniowych, a realizacja takich operacji wiąże się z dodatkowymi ryzykami, jak na przykład niewłaściwe połączenia, które mogą prowadzić do wzrostu oporu lub przegrzewania się złącza. Ostatnia propozycja polegająca na użyciu odcinka kabla zakończonego głowicami jest niewłaściwa, gdyż głowice kablowe stosowane są głównie w kontekście kończenia kabli do urządzeń elektrycznych, a nie w sytuacji, gdy konieczne jest połączenie uszkodzonego kabla z nowym odcinkiem. Typowe błędy myślowe prowadzące do takich nieprawidłowych decyzji obejmują nieznajomość zasadności użycia konkretnych typów muf oraz ich zastosowania w kontekście naprawy kabli, co może prowadzić do zagrożeń dla bezpieczeństwa i niezawodności całej instalacji elektrycznej.

Pytanie 28

Które aparaty oznaczono na schemacie cyframi 1 i 2?

A. 1 – wyłącznik nadprądowy; 2 – odłącznik instalacyjny.

B. 1 – wyłącznik nadprądowy; 2 – wyłącznik nadprądowy.

C. 1 – wyłącznik różnicowoprądowy; 2 – odłącznik instalacyjny.

D. 1 – wyłącznik różnicowoprądowy; 2 – wyłącznik nadprądowy.

Wybrana odpowiedź jest poprawna, ponieważ aparaty oznaczone na schemacie cyframi 1 i 2 to wyłącznik różnicowoprądowy oraz wyłącznik nadprądowy. Wyłącznik różnicowoprądowy, oznaczony cyfrą 1, jest systemem zabezpieczającym przed porażeniem prądem elektrycznym poprzez odłączenie obwodu w przypadku wykrycia różnicy prądów między przewodami fazowymi a neutralnymi. Jego charakterystyczne cechy to przycisk testowy oraz oznaczenia N i PE, które wskazują na jego połączenia z przewodami neutralnym i ochronnym. Wyłącznik nadprądowy, oznaczony cyfrą 2, służy do ochrony obwodów przed przeciążeniem oraz zwarciami, automatycznie odłączając zasilanie w takich sytuacjach. W praktyce, stosowanie tych urządzeń jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznych w budynkach mieszkalnych i przemysłowych. Zgodnie z normą PN-EN 61008, wyłączniki różnicowoprądowe powinny być stosowane w miejscach szczególnie narażonych na porażenie prądem, co czyni je niezbędnym elementem w każdej nowoczesnej instalacji.

Pytanie 29

Wyznacz całkowity względny błąd pomiarowy rezystancji izolacyjnej przewodów, jeśli wskazania miernika wyniosły 200,0 MΩ, a jego niepewność to ± (3% w.w. + 8 cyfr)?

A. 3,4%

B. 3,0%

C. 8,3%

D. 6,8%

Wiele osób może pomylić pojęcie błędu pomiarowego, nie dostrzegając, jak ważne jest zrozumienie różnorodnych źródeł niedokładności. Odpowiedzi 3,0% oraz 6,8% mogą wydawać się kuszące, ponieważ mogą wynikać z niepoprawnych założeń dotyczących obliczenia błędów. W przypadku błędu 3,0%, można błędnie założyć, że tylko błąd procentowy jest istotny, podczas gdy nie uwzględnia się wpływu cyfr, co prowadzi do zaniżenia rzeczywistego błędu. Z kolei odpowiedź 6,8% może sugerować, że błąd wyrażony w cyfrach jest tak samo istotny jak błąd procentowy, co jest mylnym podejściem. W rzeczywistości, aby uzyskać całkowity względny błąd, musimy zrozumieć, że oba te błędy mają różne jednostki i nie można ich po prostu dodać. Dodatkowo, należy pamiętać, że przy pomiarach elektrycznych, takich jak rezystancja, ważne jest, aby znać granice dokładności urządzeń pomiarowych oraz ich wpływ na ostateczne wyniki. Przy pomiarach dużych wartości, jak w tym przypadku 200,0 MΩ, błąd wyrażony w cyfrach jest znacząco mniejszy niż błąd procentowy, co wskazuje na konieczność dokładnej analizy sytuacji. Z takich powodów, pomiar rezystancji izolacji wymaga staranności i przestrzegania norm metrologicznych, aby uzyskać wiarygodne wyniki.

Pytanie 30

Który przewód jest oznaczony literami PE?

A. Neutralny

B. Ochronny

C. Fazowy

D. Ochronno-neutralny

Odpowiedź "Ochronny" jest poprawna, ponieważ przewód oznaczony symbolem literowym PE (Protective Earth) jest przewodem ochronnym, który ma na celu zapewnienie bezpieczeństwa użytkowników instalacji elektrycznych. Jego główną funkcją jest odprowadzenie prądu do ziemi w przypadku wystąpienia awarii, co minimalizuje ryzyko porażenia prądem elektrycznym. W praktyce, przewód PE powinien być zawsze połączony z metalowymi częściami urządzeń elektrycznych, co tworzy skuteczną barierę ochronną. W zgodzie z normami IEC 60439 oraz PN-EN 60204-1, stosowanie przewodów ochronnych jest obowiązkowe w każdym systemie elektrycznym, aby zminimalizować ryzyko wystąpienia niebezpiecznych sytuacji. Warto również pamiętać, że przewód PE nie należy mylić z przewodem neutralnym (N), który pełni inną rolę w obiegu prądu, a ich pomylenie może prowadzić do poważnych problemów w instalacji. Dlatego wiedza o odpowiednich oznaczeniach przewodów jest kluczowa w zapewnieniu bezpieczeństwa i prawidłowego funkcjonowania systemów elektrycznych.

Pytanie 31

Jaka jest minimalna wartość napięcia probierczego, która jest wymagana podczas pomiarów rezystancji izolacji przewodów w obwodach SELV oraz PELV?

A. 500 V

B. 250 V

C. 1000 V

D. 100 V

Minimalna wymagana wartość napięcia probierczego przy pomiarach rezystancji izolacji w obwodach SELV i PELV wynosi 250 V. Tego rodzaju obwody są projektowane z myślą o bezpieczeństwie użytkowników, a ich izolacja musi spełniać określone standardy jakości. Przeprowadzenie pomiaru rezystancji izolacji z użyciem napięcia 250 V pozwala na skuteczne zidentyfikowanie ewentualnych uszkodzeń izolacji, które mogą prowadzić do niebezpieczeństwa porażenia prądem elektrycznym. W praktyce, przy pomiarach tego typu, wartość 250 V jest uznawana za wystarczającą do zbadania jakości izolacji, a także zapewnia odpowiedni margines bezpieczeństwa. Na przykład, w przypadku instalacji elektrycznych w budynkach mieszkalnych, stosowanie tego napięcia probierczego pozwala na wykrycie nieprawidłowości, które mogą powstać w wyniku starzenia się materiałów lub niewłaściwego montażu. Warto również zauważyć, że normy międzynarodowe, takie jak IEC 60364, wskazują na konieczność przeprowadzania pomiarów izolacji przy odpowiednich wartościach napięcia, aby zapewnić bezpieczeństwo użytkowania elektrycznych urządzeń i instalacji.

Pytanie 32

Na zdjęciu przedstawiono

A. wyłącznik.

B. odłącznik.

C. bezpiecznik.

D. rozłącznik.

Często ludzie mylą rozłącznik z innymi urządzeniami elektrycznymi, co prowadzi do zamieszania. Wyłącznik działa trochę inaczej, bo przerywa obwód automatycznie przy przeciążeniu czy zwarciu, a jego funkcja jest inna niż rozłącznika, który nie wyłącza automatycznie. Odłącznik też się myli, bo chociaż służy do rozłączania, to ma swoje ograniczenia i nie nadaje się do pracy pod obciążeniem. Wiele osób nie zdaje sobie sprawy, że odłącznik nie jest dobrym wyborem w sytuacjach, kiedy jest ryzyko rozłączania pod napięciem. Bezpiecznik to inna sprawa, działa na zasadzie przepalania się, gdy jest przeciążenie, czyli też jest zupełnie czym innym niż rozłącznik. Wiele osób myśli, że te trzy urządzenia są takie same, a to może powodować problemy przy doborze sprzętu w instalacjach elektrycznych. Dlatego zrozumienie różnic między nimi to podstawa dla każdego technika czy inżyniera, żeby wszystko działało jak należy i było bezpieczne.

Pytanie 33

Jaki rodzaj złączki stosowanej w instalacjach elektrycznych przedstawiono na rysunku?

A. Skrętną.

B. Gwintową.

C. Śrubową.

D. Samozaciskową.

Odpowiedź "Samozaciskową" jest poprawna, ponieważ przedstawiona złączka instalacyjna rzeczywiście jest złączką samozaciskową. Złączki tego typu charakteryzują się prostym mechanizmem, który umożliwia szybkie i wygodne połączenie przewodów bez konieczności używania narzędzi. Wystarczy włożyć przewód do otworu zaciskowego, a mechanizm samozaciskowy automatycznie zaciska przewód, co zapewnia stabilne połączenie. Tego rodzaju złączki są powszechnie stosowane w instalacjach elektrycznych, ponieważ przyspieszają proces montażu oraz eliminują ryzyko niewłaściwego użycia narzędzi, które mogą uszkodzić przewody. Złączki samozaciskowe znajdują zastosowanie w różnych obszarach, od instalacji domowych po przemysłowe systemy elektryczne. Warto zaznaczyć, że ich stosowanie jest zgodne z zasadami bezpieczeństwa, ponieważ zapewniają one solidne połączenia, które są niezbędne dla bezpiecznego funkcjonowania instalacji elektrycznych.

Pytanie 34

Na rysunku przedstawiono sposób podłączenia podtynkowego

A. gniazda komputerowego.

B. łącznika grupowego.

C. łącznika świecznikowego.

D. gniazda antenowego.

Gniazdo komputerowe, które znajduje się na zdjęciu, jest przedstawione w formie złącza RJ45. To standardowe gniazdo wykorzystywane w instalacjach sieciowych, które obsługuje przewody Ethernet. Jego charakterystyczną cechą jest obecność ośmiu pinów, które umożliwiają podłączenie odpowiednich kabli, co zapewnia stabilne połączenie sieciowe. Gniazda RJ45 są powszechnie stosowane w biurach, szkołach i innych miejscach, gdzie wymagana jest szybka wymiana danych. Warto również zaznaczyć, że zgodnie z normą TIA/EIA-568, gniazda te są kluczowe dla budowy infrastruktury sieciowej, a ich poprawne podłączenie gwarantuje wysoką jakość sygnału oraz minimalizację zakłóceń. Wiedza na temat gniazd komputerowych oraz ich zastosowania w praktyce jest niezbędna dla każdego, kto zajmuje się budową lub serwisowaniem sieci komputerowych.

Pytanie 35

Jakiego urządzenia pomiarowego używa się do weryfikacji ciągłości przewodu PE w systemie elektrycznym?

A. Miernika z funkcją pomiaru pojemności

B. Amperomierza

C. Miernika z funkcją pomiaru rezystancji

D. Woltomierza

Miernik z funkcją pomiaru rezystancji jest narzędziem, które niezwykle skutecznie pozwala na sprawdzenie ciągłości przewodu ochronnego (PE) w instalacji elektrycznej. Pomiar rezystancji jest kluczowy, ponieważ ciągłość przewodu ochronnego jest niezbędna dla zapewnienia bezpieczeństwa w przypadku wystąpienia awarii. W praktyce, aby przeprowadzić taki pomiar, należy zastosować miernik, który wysyła prąd przez przewód PE i mierzy opór, jaki napotyka. Zgodnie z normami PN-IEC 60364 i PN-EN 61557, rezystancja ciągłości przewodu ochronnego powinna wynosić mniej niż 1 Ω. Przykładowo, w instalacjach zasilających urządzenia o dużym poborze mocy, takich jak silniki elektryczne, zapewnienie niskiej rezystancji przewodu PE jest kluczowe dla minimalizacji ryzyka porażenia prądem. Używając miernika rezystancji, technik może również identyfikować potencjalne uszkodzenia mechaniczne lub korozję w instalacji, co zwiększa niezawodność całego systemu elektrycznego.

Pytanie 36

Zamiast starego bezpiecznika trójfazowego 25 A, należy zastosować wysokoczuły wyłącznik różnicowoprądowy. Który z przedstawionych w katalogu, należy wybrać?

Wyłącznik	Oznaczenie
A.	BPC 425/030 4P AC
B.	BDC 225/030 2P AC
C.	BPC 425/100 4P AC
D.	BDC 440/030 4P AC

A. C.

B. B.

C. D.

D. A.

Wybór niepoprawnej opcji może wynikać z kilku nieporozumień dotyczących specyfikacji wyłączników różnicowoprądowych. Niezrozumienie norm dotyczących prądu znamionowego może prowadzić do nieodpowiedniego doboru urządzenia. Na przykład, niektóre opcje mogą oferować zbyt wysokie prądy znamionowe, co skutkowałoby brakiem odpowiedniego zabezpieczenia dla obciążenia 25 A. W takich przypadkach, wybór urządzenia o niższym prądzie znamionowym może prowadzić do zadziałania wyłącznika w sytuacjach, które nie są krytyczne, co obniża jego skuteczność w ochronie. Ponadto, niewłaściwe zrozumienie liczby biegunów może doprowadzić do zastosowania wyłączników jednofazowych w instalacjach trójfazowych, co jest absolutnie niezalecane, ponieważ nie zapewnia to pełnej ochrony przed porażeniem prądem. Czułość wyłącznika różnicowoprądowego jest kluczowym parametrem, który powinien być dostosowany do specyfiki instalacji. Wybór urządzenia o zbyt dużej czułości, na przykład 100 mA, może nie zapewnić odpowiedniego zabezpieczenia, podczas gdy zbyt mała czułość może prowadzić do niepotrzebnych zadziałań. Takie błędy w doborze wyłączników mogą prowadzić do poważnych konsekwencji, w tym ryzyka wystąpienia pożaru czy porażenia prądem, co jest wysoce niepożądane w każdej instalacji elektrycznej. Dlatego kluczowe jest dobrać wyłącznik, który nie tylko spełnia normy, ale również jest odpowiednio dostosowany do charakterystyki używanych urządzeń i wymagań instalacji.

Pytanie 37

Który element wyposażenia rozdzielnicy przedstawiono na ilustracji?

A. Przekaźnik czasowy.

B. Lampkę sygnalizacyjną trójfazową.

C. Czujnik kolejności faz.

D. Regulator temperatury.

W przypadku niepoprawnych odpowiedzi, warto przyjrzeć się merytorycznym podstawom, które prowadzą do błędnych konkluzji. Czujnik kolejności faz, mimo że również znajduje zastosowanie w instalacjach elektrycznych, ma zupełnie inny cel niż lampka sygnalizacyjna. Jego zadaniem jest monitorowanie i zabezpieczanie urządzeń przed nieprawidłowym działaniem wynikającym z błędnej sekwencji zasilania. Dlatego, chociaż obydwa urządzenia są istotne dla prawidłowego funkcjonowania instalacji, to ich funkcjonalność i zastosowanie są różne. Przekaźnik czasowy z kolei służy do automatyzacji procesów załączania i wyłączania urządzeń w określonym czasie, co również nie ma związku z sygnalizowaniem stanu zasilania. Regulator temperatury, choć istotny w kontekście bezpieczeństwa urządzeń elektrycznych, nie ma żadnego związku z monitorowaniem napięcia w fazach. Typowym błędem myślowym jest mylenie funkcji różnych urządzeń w rozdzielnicach elektrycznych, co może prowadzić do niewłaściwego doboru sprzętu i w konsekwencji do awarii instalacji. Wiedza o funkcjonalności poszczególnych elementów wyposażenia rozdzielnicy jest kluczowa, aby stosować je w sposób efektywny i zgodny z obowiązującymi normami branżowymi.

Pytanie 38

W instalacjach TN-S wyłączniki różnicowoprądowe są używane jako ochrona przed

A. zwarciem

B. przepięciem

C. porażeniem

D. przeciążeniem

Wybór niewłaściwej odpowiedzi może prowadzić do nieporozumień na temat funkcji wyłączników różnicowoprądowych. Zwarcie, czyli nagłe połączenie dwóch przewodów o różnym potencjale, prowadzi do zwiększonego przepływu prądu, co zazwyczaj jest zabezpieczane przez wyłączniki automatyczne (np. wyłączniki nadprądowe), a nie przez RCD, które nie reagują na wzrost natężenia prądu, lecz na różnice w prądzie między przewodami. Przepięcia, które mogą być wynikiem nagłych skoków napięcia, również nie są głównym celem RCD. Przeciążenie, z kolei, to sytuacja, gdy obciążenie przekracza nominalną wartość zabezpieczeń, co ponownie wymaga reakcji wyłączników nadprądowych. Kluczowym błędem jest zrozumienie, że RCD nie zabezpiecza przed skutkami zwarcia, przeciążenia ani przepięcia, lecz tylko przed porażeniem elektrycznym wynikającym z upływu prądu. Dobrą praktyką jest stosowanie RCD jako dodatkowego zabezpieczenia w instalacjach elektrycznych, ale nie należy mylić ich funkcji z innymi rodzajami zabezpieczeń, co może prowadzić do niewłaściwego stosowania urządzeń i potencjalnych zagrożeń dla użytkowników.

Pytanie 39

W jakim z podanych układów sieciowych pojawia się przewód PEN?

A. IT

B. TN-S

C. TN-C

D. TT

Odpowiedź TN-C jest poprawna, ponieważ w tym układzie sieciowym przewód PEN (przewód ochronny-neutralny) pełni podwójną funkcję, łącząc funkcję uziemiającą z funkcją neutralną. Oznacza to, że jeden przewód jest odpowiedzialny zarówno za ochronę przed porażeniem elektrycznym, jak i za przewodzenie prądu neutralnego. Układ TN-C jest często stosowany w nowoczesnych instalacjach elektrycznych w budynkach mieszkalnych oraz przemysłowych, gdzie zapewnia wysoki poziom bezpieczeństwa oraz efektywności energetycznej. Zgodnie z normami PN-IEC 60364, stosowanie przewodu PEN w układzie TN-C umożliwia uproszczenie instalacji poprzez redukcję liczby przewodów oraz zmniejszenie ryzyka błędów podłączeniowych. Przykładem zastosowania układu TN-C mogą być instalacje w dużych budynkach biurowych, gdzie przewód PEN efektywnie łączy punkt neutralny transformatora z systemem uziemiającym budynku, co zwiększa bezpieczeństwo i stabilność zasilania elektrycznego.

Pytanie 40

Jaką wartość bezwzględną ma błąd pomiaru natężenia prądu, jeżeli multimetr pokazał wynik 35,00 mA, a producent określił dokładność urządzenia dla używanego zakresu pomiarowego jako ±(1 % +2) cyfry?

A. ±0,37 mA

B. ±0,02 mA

C. ±0,35 mA

D. ±2,35 mA

W przypadku obliczania błędu pomiarowego, niektóre osoby mogą błędnie interpretować podaną dokładność miernika. Zwykle błąd pomiarowy składa się z dwóch komponentów: błędu procentowego oraz wartości stałej. W opisywanym przypadku, dokładność miernika wynosi ±(1 % +2), co oznacza, że należy to wyraźnie zrozumieć, jako wpływ zarówno względny, jak i bezwzględny na dokładność pomiaru. Wybór wartości ±0,35 mA jako błędu pomiarowego może sugerować, że osoba skupia się wyłącznie na składniku procentowym, ignorując istotny dodatek 2 mA. Takie podejście prowadzi do zaniżenia rzeczywistego błędu, co może skutkować niepoprawnymi wnioskami w analizach eksperymentalnych. Inna niepoprawna odpowiedź, która sugeruje ±2,35 mA, wynika z nieprawidłowego zrozumienia granic błędu pomiarowego; wartość ta jest zbyt wysoka w odniesieniu do rzeczywistych pomiarów, ponieważ przy podanych wartościach, jak 35 mA, błąd powinien być znacznie mniejszy. Osoby myślące, że błąd pomiarowy może być tak duży, mogą nie zrozumieć zasadniczej różnicy pomiędzy błędem całkowitym a rzeczywistym błędem odczytu. W kontekście praktycznym, takie błędne interpretacje mogą prowadzić do efektywnych strat w projektach inżynieryjnych, gdzie dokładność pomiarów jest kluczowa dla bezpieczeństwa i efektywności urządzeń. Warto zaznaczyć, że każdy pomiar powinien być analizowany zarówno pod kątem błędów systematycznych, jak i losowych, co jeszcze bardziej podkreśla znaczenie dokładności w kontekście zastosowań przemysłowych.
