Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 10 czerwca 2026 18:52
Data zakończenia: 10 czerwca 2026 19:21

Egzamin niezdany

Wynik: 15/40 punktów (37,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Tworząc zlecenie serwisowe, pracownik powinien uwzględnić

A. termin wydania pojazdu

B. udzielony rabat

C. zakres prac, które mają być zrealizowane przez mechanika

D. kwotę, którą należy uiścić za usługę

Zakres prac do wykonania przez mechanika jest kluczowym elementem zlecenia serwisowego, ponieważ dokładnie definiuje, co ma być wykonane. Precyzyjne określenie zakresu prac minimalizuje ryzyko nieporozumień między pracownikiem a mechanikiem, a także zapewnia, że wszystkie istotne zadania zostaną uwzględnione. Na przykład, jeśli zlecenie dotyczy naprawy hamulców, powinno być jasno określone, czy obejmuje to wymianę klocków, tarcz, czy również kontroli płynu hamulcowego. Takie podejście jest zgodne z najlepszymi praktykami w branży, gdzie transparentność i szczegółowość w dokumentacji są kluczowe dla efektywności pracy. Dobrze przygotowane zlecenie serwisowe umożliwia również lepsze oszacowanie czasu pracy oraz kosztów, co jest istotne zarówno dla serwisanta, jak i dla klienta.

Pytanie 2

Na schemacie przedstawiono elektryczny układ zapłonowy

A. bezrozdzielaczowy typu DIS.

B. bezrozdzielaczowy z indywidualnymi cewkami zapłonowymi.

C. rozdzielaczowy Twin Spark.

D. rozdzielaczowy z cewkami dwubiegunowymi.

Układy rozdzielaczowe i systemy z indywidualnymi cewkami zapłonowymi często bywają mylone z systemem DIS, bo elektronika zapłonowa rozwijała się dynamicznie i nazewnictwo potrafi być zwodnicze. Rozdzielaczowy Twin Spark to jednak system stosowany głównie przez Alfa Romeo, gdzie na każdy cylinder przypadają dwie świece, ale nadal rozdzielacz odpowiada za dystrybucję wysokiego napięcia. Z kolei układ rozdzielaczowy z cewkami dwubiegunowymi to już rozwiązanie hybrydowe, w którym cewka obsługuje więcej niż jeden cylinder, ale nadal kluczową rolę odgrywa rozdzielacz mechaniczny lub elektroniczny. Systemy bezrozdzielaczowe z indywidualnymi cewkami zapłonowymi (tzw. COP – Coil On Plug) montują osobną cewkę bezpośrednio na każdej świecy, eliminując przewody wysokiego napięcia, co zapewnia precyzyjny zapłon na każdym cylindrze osobno – tu jednak na schemacie wyraźnie widać po dwie świece obsługiwane przez jedną cewkę, czyli układ DIS. Typowym błędem jest utożsamianie braku rozdzielacza z obecnością osobnych cewek na każdym cylindrze, a to nie zawsze idzie w parze. Schemat układu DIS opiera się na wspólnej cewce dla par cylindrów (zwykle 1-4 i 2-3), a komputer steruje kolejnością wyzwalania iskier. W praktyce ten system często stosowano w silnikach czterocylindrowych, żeby uprościć konstrukcję i zwiększyć trwałość. Warto znać te różnice, bo właściwa identyfikacja układu ma znaczenie przy naprawach i diagnostyce – na przykład przy wymianie cewek, testowaniu sygnałów czy sprawdzaniu błędów ECU.

Pytanie 3

Jakie działania należy podjąć w celu naprawy sondy lambda, gdy dojdzie do uszkodzenia przewodu sygnałowego?

A. wymianie przewodu

B. wymianie sondy

C. zlutowaniu przewodu

D. zaizolowaniu przewodu

Wymiana przewodu, zaizolowanie przewodu oraz wymiana sondy to podejścia, które mogą wydawać się sensowne na pierwszy rzut oka, lecz nie są optymalne w przypadku przerwania przewodu sygnałowego sondy lambda. Wymiana przewodu może wiązać się z dodatkowymi kosztami i czasem, które można by zaoszczędzić poprzez naprawę istniejącego połączenia. Zaizolowanie przerwanego przewodu nie rozwiązuje problemu, ponieważ nie przywraca jego funkcjonalności. W wielu przypadkach, izolacja może prowadzić do dalszego uszkodzenia, szczególnie gdy przewód jest narażony na ruch lub ciepło. Wymiana sondy jest bardzo kosztowna i nie zawsze potrzebna, zwłaszcza gdy problem leży jedynie w uszkodzeniu przewodu. Kluczowe jest zrozumienie, że lutowanie to nie tylko sposób na naprawę, ale także złożony proces, który wymaga precyzyjnego podejścia i znajomości materiałów, co zapewnia długoterminową niezawodność. Ostatecznie, podejścia te mogą wyniknąć z błędnego założenia, że wymiana jest zawsze lepsza od naprawy. Zrozumienie właściwych metod naprawczych jest kluczowe dla efektywności i ekonomiki pracy w branży motoryzacyjnej.

Pytanie 4

Który z komponentów samochodu, po wykryciu jego uszkodzenia, można naprawić lub zregenerować?

A. Termistor

B. Kondensator

C. Warystor

D. Alternator

Termistor, kondensator i warystor to komponenty, które pełnią różne funkcje w systemach elektronicznych i elektrycznych, ale nie są typowymi podzespołami pojazdów samochodowych, które można by było efektywnie naprawić lub regenerować. Termistor jest elementem pasywnym, który zmienia swoją oporność w zależności od temperatury, ale jego uszkodzenie zwykle skutkuje koniecznością wymiany, a nie naprawy. Kondensator gromadzi ładunek elektryczny, a jego uszkodzenie, na przykład w wyniku przebicia, również często prowadzi do wymiany. Warystor, używany do ochrony przed przepięciami, działa na zasadzie zmiany oporu w zależności od napięcia, ale w praktyce, gdy ulegnie uszkodzeniu, również najczęściej zastępuje się go nowym. Wybór tych komponentów jako potencjalnych obiektów do naprawy może wynikać z błędnego zrozumienia ich funkcji i roli w systemie, co prowadzi do nieprawidłowych wniosków. Kluczowe jest, aby zrozumieć, że naprawa podzespołów elektronicznych w kontekście pojazdu odnosi się głównie do elementów, które są bardziej skomplikowane mechanicznie i mogą wymagać regeneracji, jak alternator.

Pytanie 5

Wydłużenie materiału w sposób proporcjonalny na skutek działania statycznej siły rozciągającej określa

A. prawo Joule'a

B. prawo Hooke'a

C. prawo Pascala

D. prawo Newtona

Prawo Joule'a dotyczy przemiany energii w procesach cieplnych, a nie rozciągania materiałów. Jest związane z ilością ciepła wytwarzanego podczas przepływu prądu w przewodnikach i nie ma zastosowania w kontekście rozciągania. Prawo Newtona, w szczególności drugie prawo, odnosi się do przyspieszenia ciał w odpowiedzi na siłę, lecz nie wyjaśnia zachowania materiałów pod wpływem rozciągania. Prawo Pascala natomiast dotyczy zachowania cieczy w zamkniętym systemie i również nie ma nic wspólnego z wydłużeniem materiałów. Te koncepcje często są mylone przez osoby, które nie mają pełnej wiedzy o materiałach i ich właściwościach mechanicznych. Kluczowym błędem jest niezrozumienie, że różne prawa fizyczne dotyczą różnych aspektów zjawisk, co może prowadzić do nieprawidłowych wniosków w analizie zachowania materiałów pod obciążeniem. Odpowiednie rozróżnienie tych praw jest niezbędne przy projektowaniu i analizie inżynieryjnej.

Pytanie 6

W celu dokonania pomiaru napięcia zasilania elektrycznej pompy paliwa, woltomierz należy podłączyć pomiędzy masę, a zacisk zasilania elementu oznaczonego na schemacie numerem

A. 49.

B. 10.

C. 40.

D. 3.

Nieprawidłowe odpowiedzi wskazują na pewne nieporozumienia dotyczące zasad pomiarów elektrycznych. Odpowiedzi takie jak numery 1, 2 i 4 są wynikiem błędnej interpretacji schematu elektrycznego. W przypadku pompy paliwa, każdy zacisk ma przypisaną specyficzną funkcję, a podłączenie woltomierza do niewłaściwych punktów może prowadzić do błędnych odczytów lub nawet uszkodzenia sprzętu. Na przykład, podłączając woltomierz do zacisków niewłaściwie oznaczonych, można nie tylko nie uzyskać informacji o rzeczywistym napięciu zasilającym, ale również stwarzać ryzyko dla samego urządzenia. Wiele osób popełnia błąd, zakładając, że pomiar można wykonać w dowolnym miejscu na schemacie, co nie jest zgodne z zasadami pomiarów elektrycznych. Kluczowym błędem jest nieznajomość oznaczeń i funkcji poszczególnych zacisków, co prowadzi do niewłaściwych założeń na temat działania systemu. Prawidłowe podejście do pomiarów wymaga analizy schematów oraz zrozumienia, które elementy należy badać, aby uzyskać rzetelne wyniki. W praktyce, znajomość standardów branżowych oraz umiejętność ich zastosowania w codziennych sytuacjach jest niezbędna dla efektywnej pracy z systemami elektrycznymi.

Pytanie 7

Przedstawiony wykres przebiegu sygnału pomiarowego czujnika położenia wału korbowego oznacza, że czujnik

A. ma zwarcie do masy.

B. jest sprawny.

C. jest przegrzany.

D. ma zwarcie do plusa.

Wybór odpowiedzi, że czujnik jest przegrzany, może wynikać z nieporozumienia dotyczącego analizy sygnału. Przegrzanie czujnika objawia się zazwyczaj zniekształceniem sygnału, co w tym przypadku nie miało miejsca, ponieważ wykres był regularny. Nieprawidłowe wnioskowanie w tej kwestii może prowadzić do niepotrzebnych wymian części, co wiąże się z dodatkowymi kosztami. Podobnie, stwierdzenie, że czujnik ma zwarcie do masy, także jest błędne. Zwarcie do masy powodowałoby spadek lub zanik sygnału, co z kolei byłoby łatwo zauważalne w analizie wykresu. Z kolei opcja, że czujnik ma zwarcie do plusa również nie znajduje potwierdzenia w tym przypadku, ponieważ nieregularności sygnału, jak w przypadku zwarcia, byłyby widoczne. Właściwa interpretacja sygnałów czujników położenia jest kluczowa dla diagnostyki i konserwacji pojazdów. Użytkownicy często mylą objawy awarii czujnika z problemami innej natury, co prowadzi do nieefektywnego rozwiązywania problemów i złego zarządzania kosztami napraw. Warto zatem zwracać większą uwagę na szczegóły podczas analizy sygnału oraz korzystać z wiedzy i doświadczenia specjalistów w tej dziedzinie, aby uniknąć błędów diagnostycznych.

Pytanie 8

W oznaczeniu na główce śruby 10.9 liczba 10 wskazuje na

A. kategorię dokładności wykonania gwintu

B. wytrzymałość materiału na ścinanie

C. wytrzymałość materiału na rozciąganie

D. granice plastyczności materiału

Wiesz, wybierając inne odpowiedzi, które nie dotyczą wytrzymałości materiału na rozciąganie, można wpaść w parę typowych pułapek. Klasa dokładności wykonania gwintu to zupełnie inna bajka i nie ma nic wspólnego z oznaczeniem 10.9, bo zajmuje się precyzją obróbki gwintów, a nie ich wytrzymałością. Z kolei wytrzymałość na ścinanie to też inny temat i w ogóle nie odnosi się do tego oznaczenia. Granica plastyczności, o której mówiliśmy, dotyczy poziomu naprężenia, kiedy materiał zaczyna się odkształcać, co jest ważne, ale nie kluczowe przy klasyfikacji śrub. Tak więc klasa 10.9 faktycznie jest ściśle związana z wytrzymałością na rozciąganie, więc inne odpowiedzi są nietrafione. Brak zrozumienia tych różnic może prowadzić do błędnych wniosków i wyborów, co w praktyce inżynieryjnej może mieć poważne skutki.

Pytanie 9

Na fotografii przedstawiono

A. cewkę wysokiego napięcia.

B. wtryskiwacz instalacji LPG.

C. czujnik ciśnienia doładowania.

D. zawór sterowania podciśnieniem.

Na zdjęciu rzeczywiście widać cewkę wysokiego napięcia, która jest kluczowym elementem układu zapłonowego w silnikach spalinowych. Jej zadaniem jest przetworzenie niskiego napięcia z akumulatora na wysokie napięcie, które jest potrzebne do wytworzenia iskry w świecy zapłonowej. Bez niej silnik nie miałby szans zapalić mieszanki paliwowo-powietrznej. Praktyka pokazuje, że awaria cewki praktycznie od razu daje wyraźne objawy – najczęściej silnik zaczyna przerywać, szarpie lub w ogóle nie odpala. Cewka zapłonowa jest montowana w różnych miejscach – czasem na każdej świecy osobno, a czasem jako wspólny moduł dla kilku cylindrów. Moim zdaniem, warto znać ten element 'na oko', bo w warsztacie czy podczas diagnostyki często spotyka się konieczność szybkiej oceny jej stanu. Branżowym standardem jest regularna kontrola połączeń oraz sprawdzanie rezystancji uzwojeń, co pozwala przewidzieć ewentualne awarie. Co ciekawe, w autach z instalacją LPG cewka jest jeszcze bardziej obciążona, więc jej żywotność może być krótsza. W praktyce spotykałem się też z przypadkami, gdzie niewłaściwie dobrana cewka powodowała zakłócenia w pracy komputera silnika. Szczerze mówiąc, dobrze jest wiedzieć jak wygląda i działa, bo to podstawa w branży motoryzacyjnej.

Pytanie 10

Pokazany na zdjęciu element wykorzystywany jest w procesie obsług układu

A. smarowania.

B. doładowania.

C. chłodzenia.

D. zasilania.

Wybór odpowiedzi odnoszących się do chłodzenia, doładowania lub zasilania nie jest właściwy, ponieważ każda z tych funkcji ma zupełnie odrębny cel i działanie w kontekście układów mechanicznych. Chłodzenie silnika polega na usuwaniu nadmiaru ciepła z jego wnętrza, co jest realizowane poprzez system chłodzenia, zazwyczaj oparty na cieczy lub powietrzu. W przypadku silników spalinowych, układ chłodzenia składa się z chłodnicy, pompy oraz termostatu, a jego efektywność jest kluczowa dla zapobiegania przegrzewaniu się silnika. Doładowanie, z drugiej strony, odnosi się do procesu zwiększania ilości powietrza dostarczanego do silnika w celu poprawy jego wydajności. Elementy takie jak turbosprężarki czy kompresory odgrywają w tym kontekście istotną rolę, ale nie mają związku z procesem smarowania. Natomiast zasilanie dotyczy dostarczania paliwa do silnika, co również jest realizowane przez zupełnie inny system, składający się z pompy paliwowej, wtryskiwaczy oraz odpowiednich układów regulacji. Często mylenie tych terminów wynika z braku zrozumienia funkcji poszczególnych układów w silniku oraz ich wzajemnych interakcji. Wiedza na temat struktury i działania poszczególnych systemów silnikowych jest kluczowa dla prawidłowej diagnozy oraz konserwacji pojazdów, dlatego ważne jest, aby nie mylić ich funkcji.

Pytanie 11

Ocieranie wirnika o nabiegunniki w rozruszniku pojazdu samochodowego jest spowodowane

A. zużyciem tulejek.

B. uszkodzeniem izolacji uzwojeń.

C. zużyciem szczotek.

D. uszkodzeniem sprzęgła jednokierunkowego.

Temat przyczyn ocierania wirnika o nabiegunniki bywa często mylony, bo rozrusznik to dość złożony element i awaria jednej części potrafi dawać pozornie podobne objawy jak inne uszkodzenia. Uszkodzenie sprzęgła jednokierunkowego, choć jest poważną usterką, objawia się głównie tym, że rozrusznik nie przekazuje momentu obrotowego na koło zamachowe silnika – kręci się 'na pusto', albo w ogóle nie obraca silnika. To nie ma wpływu na prowadzenie wału wirnika względem nabiegunników. Uszkodzenie izolacji uzwojeń z kolei skutkuje głównie zwarciami, spadkiem wydajności elektrycznej czy przegrzewaniem się rozrusznika, natomiast na prowadzenie i ułożenie wirnika w korpusie nie wpływa praktycznie wcale. Zużycie szczotek rzeczywiście powoduje spadek wydajności rozrusznika, trudności z rozruchem czy iskrzenie, ale szczotki odpowiadają za przekazywanie prądu do wirnika – nie mają natomiast żadnego wpływu na mechaniczne prowadzenie wirnika. Typowym błędem myślowym jest skupianie się tylko na elektrycznych aspektach działania rozrusznika i pomijanie, że jego sprawność zależy w ogromnym stopniu także od stanu elementów mechanicznych, takich jak tulejki prowadzące. To właśnie ich zużycie powoduje, że wał wirnika zaczyna się przesuwać, przez co dochodzi do kontaktu z nabiegunnikami, co w praktyce może prowadzić nawet do unieruchomienia całego rozrusznika. Warto więc przy diagnozie zwracać uwagę nie tylko na elektrykę, ale i na precyzję spasowania elementów mechanicznych.

Pytanie 12

Sprawdzając poprawność działania czujnika ABS należy zmierzyć

A. wartość sygnału napięciowego.

B. częstotliwość zmian napięcia.

C. wartość sygnału prądowego.

D. wartość rezystancji.

Temat diagnostyki czujnika ABS potrafi być mylący, szczególnie jeśli patrzy się na niego tylko przez pryzmat typowych pomiarów elektrycznych, jak napięcie, prąd czy rezystancja. Często spotyka się przekonanie, że wystarczy sprawdzić rezystancję czujnika – i rzeczywiście, pomiar ten pozwala wykryć zwarcie lub przerwę w obwodzie, ale nie daje nam żadnych informacji o tym, czy czujnik prawidłowo generuje sygnał podczas pracy. Pomiar samego napięcia również bywa niewystarczający, bo czujnik ABS (szczególnie indukcyjny) generuje napięcie zmienne tylko wtedy, gdy koło się obraca; w stanie spoczynku ten sygnał jest praktycznie zerowy. Błędne jest też zakładanie, że prąd płynący przez czujnik powie nam coś o jego dynamice – moim zdaniem to pułapka wielu początkujących mechaników, bo czujniki ABS są z zasady urządzeniami, które generują sygnał napięciowy lub cyfrowy, nie pracując jako klasyczne odbiorniki prądowe. Najważniejsza jest analiza dynamiczna, czyli obserwowanie, czy sygnał generowany przez czujnik zmienia swoją częstotliwość wraz z prędkością koła, bo to właśnie ten parametr jest odczytywany przez sterownik ABS i decyduje o prawidłowej pracy układu. W nowoczesnych samochodach coraz częściej czujniki mają charakter cyfrowy, ale nawet wtedy to liczba impulsów na sekundę (czyli częstotliwość) jest tym, co nas interesuje – a nie wartość napięcia czy prądu. Dobre praktyki warsztatowe i zalecenia producentów wyraźnie mówią, żeby skupiać się na analizie sygnału dynamicznego, najlepiej za pomocą oscyloskopu lub dedykowanego testera diagnostycznego. Pomiar rezystancji lub statycznego napięcia może być tylko wstępnym krokiem, ale nie daje pełnego obrazu sprawności czujnika w warunkach rzeczywistych.

Pytanie 13

Na przekroju przedstawiono

A. fototranzystor.

B. fotorezystor.

C. fototyrystor.

D. fotodiodę.

Patrząc na ten przekrój, łatwo się pomylić, bo fototranzystor, fotorezystor, fototyrystor i fotodioda mają wspólne cechy – reagują na światło. Jednak w praktyce różnią się budową i zasadą działania. Fotorezystor nie posiada ani trzech wyprowadzeń, ani wyraźnej struktury przypominającej tranzystor. On po prostu zmienia swoją rezystancję pod wpływem światła, ale nie ma w nim funkcji wzmacniającej, charakterystycznej dla tranzystora. Fotodioda to z kolei element zbudowany z dwóch wyprowadzeń, służący głównie do zamiany światła na bardzo mały prąd – tutaj nie spotkamy ani charakterystycznej bazy, ani możliwości wzmacniania sygnału. Fototyrystor to już bardziej złożony element, stosowany najczęściej do sterowania dużymi obciążeniami i też nie posiada tej konkretnej struktury z trójką wyprowadzeń jak na rysunku. Typowy błąd polega na sprowadzaniu wszystkich elementów optoelektronicznych do jednej kategorii przez sam fakt reagowania na światło, bez analizy ich szczegółowej budowy i funkcji. W technice dobrze jest zapamiętać, że fototranzystor łączy w sobie cechy klasycznego tranzystora i detektora światła – umożliwia wzmacnianie sygnału świetlnego, co jest bardzo przydatne tam, gdzie sygnały są bardzo słabe. Z kolei pozostałe elementy mają swoje specyficzne zastosowania, ale nie zastąpią fototranzystora tam, gdzie potrzebna jest czułość i wzmocnienie sygnału. Takie pomyłki wynikają często z braku praktycznego kontaktu z tymi elementami na zajęciach albo zbyt powierzchownego traktowania symboli i struktur – warto zawsze spojrzeć na schemat i poszukać charakterystycznych cech budowy.

Pytanie 14

Przy wykonywaniu regulacji ustawienia reflektorów w pojeździe wyposażonym w żarówki H4, stwierdzono przepalenie włókna świateł mijania. Wykonano naprawę polegającą na wymianie żarówek i przeprowadzono regulację ustawienia reflektorów. Całkowity czas usługi wyniósł 0,5 godziny. Koszt jednej roboczogodziny to 100 zł, a jedna żarówka H4 kosztuje 15 zł. Całkowity koszt usługi wynosi

A. 65 zł

B. 130 zł

C. 80 zł

D. 115 zł

Poprawnie wyliczyłeś całkowity koszt usługi, co świadczy o zrozumieniu, jak w praktyce rozlicza się prace warsztatowe. W tym zadaniu kluczowe było zsumowanie kosztów robocizny i materiału. Roboczogodzina w serwisie kosztuje 100 zł, a usługa trwała pół godziny (0,5 h). Stąd koszt pracy wynosi 100 zł × 0,5 = 50 zł. Do tego doliczamy koszt dwóch żarówek H4 – 2 sztuki × 15 zł = 30 zł. Łącznie: 50 zł + 30 zł = 80 zł. Takie podejście jest zgodne z rzeczywistością branżową, bo standardem jest rozliczanie czasu proporcjonalnie do faktycznej liczby godzin pracy, a ceny części dolicza się oddzielnie. W profesjonalnych serwisach zawsze rozbijamy rachunek na koszty pracy i materiałów, co pozwala klientowi lepiej zrozumieć, za co płaci. Warto dodać, że wymiana dwóch żarówek, nawet jeśli przepaliła się tylko jedna, jest często dobrą praktyką – druga żarówka mogłaby niedługo przestać działać, a ponowna wizyta to dodatkowe koszty i czas. Moim zdaniem, w branży motoryzacyjnej takie podejście zwiększa bezpieczeństwo i zadowolenie kierowcy. Warto pamiętać też o tym, że po wymianie żarówek zawsze konieczna jest kontrola i ewentualna regulacja ustawienia reflektorów – to wpływa bezpośrednio na widoczność i bezpieczeństwo na drodze. Dobrze, że to uwzględniłeś – to pokazuje zrozumienie nie tylko kosztów, ale i całego procesu serwisowego.

Pytanie 15

Ilustracja przedstawia pojazd z ramą

A. krzyżową.

B. podłużnicową.

C. płytową.

D. centralną.

Ramy krzyżowe, centralne i płytowe to inne typy konstrukcji, które różnią się znacząco od ramy podłużnicowej. Rama krzyżowa, w której belki są rozmieszczone w kształcie krzyża, zapewnia dużą sztywność, ale może być mniej efektywna w rozkładaniu obciążeń w dłuższych pojazdach. W pojazdach o dużych rozmiarach, takich jak ciężarówki, zastosowanie ramy krzyżowej może prowadzić do problemów z nośnością i stabilnością, szczególnie w trudnych warunkach drogowych. Z kolei rama centralna, będąca konstrukcją monolityczną, jest bardziej typowa dla mniejszych samochodów osobowych, gdzie priorytetem jest oszczędność miejsca i aerodynamika. W praktyce, ramy te mogą nie być wystarczająco mocne, gdyż nie przewidują dużych obciążeń, co może prowadzić do ich uszkodzenia w przypadku intensywnego użytkowania. Rama płytowa, mimo że oferuje dużą powierzchnię nośną, nie zapewnia takiej elastyczności i możliwości modyfikacji jak rama podłużnicowa, co ogranicza jej zastosowanie w bardziej wymagających pojazdach. Kluczowym błędem myślowym jest mylenie tych konstrukcji i ich zastosowań. Wybór odpowiedniej ramy powinien opierać się na analizie wymagań konstrukcyjnych, rodzaju przewożonych ładunków oraz warunków eksploatacji. Zrozumienie tych różnic jest kluczowe dla projektowania i produkcji bezpiecznych oraz wydajnych pojazdów.

Pytanie 16

Podczas wypełnienia zlecenia naprawy serwisowej pojazdu należy wpisać

A. pojemność skokową silnika.

B. numer nadwozia.

C. datę pierwszej rejestracji.

D. moc silnika pojazdu.

Wielu osobom może się wydawać, że takie informacje jak moc silnika, pojemność skokowa czy data pierwszej rejestracji są niezbędne podczas wypełniania zlecenia serwisowego. Jednak w praktyce serwisowej to właśnie numer nadwozia (VIN) pełni kluczową rolę identyfikacyjną pojazdu. Moc silnika oraz pojemność skokowa są oczywiście informacjami technicznymi istotnymi przy doborze niektórych części czy wykonywaniu określonych napraw, ale one wynikają bezpośrednio z numeru VIN – to właśnie po nim warsztat może odczytać wszystkie detale konfiguracji auta. Data pierwszej rejestracji natomiast jest bardziej istotna w kontekście zagadnień prawnych, ubezpieczeniowych czy podatkowych, ale nie ma aż takiego znaczenia przy typowym zleceniu serwisowym. Częstym błędem jest myślenie, że te parametry trzeba wpisywać od razu, bo przecież określają „jakie” to auto. Ale z mojego doświadczenia wynika, że to są informacje pomocnicze, które serwis i tak pozyska sobie w razie potrzeby na podstawie numeru VIN. Współczesne systemy serwisowe umożliwiają sprawdzenie każdej z tych danych właśnie po wpisaniu numeru nadwozia. Kluczową sprawą jest to, że VIN jednoznacznie wskazuje na konkretny pojazd, a pozostałe parametry mogą się powtarzać pomiędzy wieloma modelami i rocznikami. Dlatego standardy i procedury branżowe jasno wskazują, że to numer nadwozia jest tym najważniejszym elementem przy wypełnianiu zlecenia naprawy. Bez niego można łatwo popełnić pomyłkę – na przykład zamówić niepasującą część albo pomylić auta o tej samej mocy silnika, ale zupełnie różnych konstrukcjach. Podsumowując, wpisywanie innych danych niż VIN na tym etapie to typowy błąd wynikający z niepełnego zrozumienia procedur serwisowych.

Pytanie 17

Które narzędzia i przyrządy są niezbędne do wykonania przeglądu części wymienionych w tabeli?

Lp.	Przegląd instalacji elektrycznej
1	Akumulator bezobsługowy
2	Poduszki powietrzne
3	Włączniki, wskaźniki, wyświetlacze
4	Reflektory*
5	Wycieraczki
6	Spryskiwacze
7	Oświetlenie wnętrza
8	Świece zapłonowe
*Bez regulacji ustawienia

A. Klucz do świec, szczelinomierz, tester diagnostyczny.

B. Tester akumulatorów, aerometr, multimetr.

C. Szczelinomierz, przyrząd do ustawiania świateł, aerometr.

D. Multimetr, szczelinomierz, areometr.

Wybór klucza do świec, szczelinomierza i testera diagnostycznego do przeglądu instalacji elektrycznej to naprawdę dobry krok. Klucz do świec jest niezbędny, bo bez niego nie wymienisz świec, a to podstawa. Szczelinomierz też jest ważny, bo z nim zmierzysz szczelinę między elektrodami i to ma ogromny wpływ na to, jak silnik działa. A tester diagnostyczny? To świetne narzędzie! Dzięki niemu można szybko sprawdzić, co się dzieje z układami elektrycznymi w aucie. Możesz wykryć usterki w różnych systemach, od włączników po czujniki. Używając właściwych narzędzi, nie tylko dbasz o bezpieczeństwo, ale też zapewniasz lepszą pracę silnika. Regularne przeglądy z odpowiednimi przyrządami pomogą utrzymać auto w dobrej kondycji i przedłużą życie jego komponentów.

Pytanie 18

Symbol CR na szybie reflektora wskazuje, że pojazd jest zaopatrzony w światła

A. mijania i drogowe

B. pozycyjne i mijania

C. mijania i do jazdy dziennej

D. pozycyjne i drogowe

Oznaczenie CR (czyli 'Clear Reflector') na szkle reflektora wskazuje, że samochód jest wyposażony w światła mijania i drogowe, które są kluczowe dla zapewnienia bezpieczeństwa na drodze. Światła mijania używane są do oświetlania drogi w warunkach nocnych, nie oślepiając jednocześnie kierowców jadących z przeciwka. Z kolei światła drogowe są projektowane do dalszego oświetlania drogi, co jest szczególnie przydatne na mniej oświetlonych trasach. W praktyce, stosowanie obu typów świateł zgodnie z ich przeznaczeniem poprawia widoczność oraz zmniejsza ryzyko wypadków. Zgodnie z normami ECE (Europejskiej Komisji Gospodarczej ONZ) oraz przepisami ruchu drogowego, posiadanie odpowiednich świateł w samochodzie jest obowiązkowe i powinno być regularnie sprawdzane, aby zapewnić ich prawidłowe działanie w każdej sytuacji drogowej.

Pytanie 19

Jakiego płynu używa się do napełnienia systemu chłodzenia, który jest oznaczony symbolem?

A. WD-40

B. GL-4

C. L-DAB

D. G12+

Odpowiedzi GL-4, L-DAB i WD-40 są nieodpowiednie w kontekście pytania o płyn eksploatacyjny do układu chłodzenia. GL-4 to standard oleju przekładniowego, który odnosi się do właściwości smarnych dla przekładni manualnych, a nie do płynów chłodzących. Użycie niewłaściwego rodzaju płynu chłodniczego może prowadzić do poważnych problemów z układem chłodzenia, w tym do przegrzewania silnika. L-DAB to standard oleju silnikowego, który również nie jest związany z płynami chłodzącymi. Użycie oleju zamiast płynu chłodniczego w układzie może skutkować zatarciem i uszkodzeniem podzespołów. WD-40 to produkt przeznaczony do smarowania i ochrony przed rdzą, lecz nie ma on zastosowania jako płyn chłodniczy. Jego zastosowanie w układzie chłodzenia może prowadzić do zatykania układów oraz zniszczenia komponentów, ponieważ jest to substancja, która nie jest przeznaczona do pracy w ekstremalnych warunkach temperatur i ciśnienia panujących w silniku. Ważne jest, aby do napełnienia układu chłodzenia używać wyłącznie płynów, które zostały zatwierdzone przez producentów pojazdów i spełniają odpowiednie normy jakościowe.

Pytanie 20

Karta gwarancyjna nowego rozrusznika zainstalowanego w pojeździe powinna zawierać informację o

A. mocy silnika samochodu

B. dacie pierwszej rejestracji auta

C. dacie montażu rozrusznika

D. danych kontaktowych właściciela pojazdu

Karta gwarancyjna rozrusznika powinna mieć datę montażu, bo to naprawdę ważne dla korzystania z gwarancji. Dzięki tej dacie wiemy, od kiedy trwa okres gwarancyjny, co przydaje się, gdy coś nie działa jak powinno. Na przykład, jeśli pojawią się problemy z rozrusznikiem po kilku miesiącach, to z datą montażu łatwiej sprawdzić, czy to jeszcze w okresie gwarancji. W branży przyjęło się, że dokumentacja gwarancyjna powinna być jasna i przejrzysta, żeby łatwiej było załatwiać sprawy reklamacyjne i serwisowe. To z kolei poprawia relacje między użytkownikiem a producentem.

Pytanie 21

Którego przyrządu należy użyć do demontażu końcówki drążka kierowniczego?

A. D.

B. A.

C. C.

D. B.

Wybór innego narzędzia do demontażu końcówek drążków kierowniczych może prowadzić do wielu nieprawidłowości i problemów. Odpowiedzi A i B przedstawiają narzędzia, które są dedykowane zupełnie innym zastosowaniom, takim jak ściągacze do łożysk czy kół zębatych. Użycie tych narzędzi do demontażu końcówek drążków kierowniczych nie tylko jest nieefektywne, ale może również prowadzić do uszkodzeń zarówno narzędzia, jak i samego pojazdu. Narzędzia te nie są przystosowane do specyfiki konstrukcji końcówek drążków kierowniczych, co może skutkować ich zniekształceniem, a nawet złamaniu gwintów. Odpowiedź C, odnosząca się do przyrządu do demontażu sprężyn z amortyzatorów, również nie jest adekwatna, ponieważ sprężyny są komponentami o zupełnie innej charakterystyce i wymagają odmiennych metod i narzędzi do demontażu. Doświadczeni mechanicy wiedzą, że stosowanie niewłaściwego narzędzia nie tylko wydłuża czas pracy, ale również zwiększa ryzyko wypadków i uszkodzeń. Niestety, często zdarza się, że podczas pracy w warsztacie niezbędne narzędzia są zastępowane improwizowanymi rozwiązaniami, co prowadzi do niepożądanych efektów, takich jak wyciek płynów z układów hydraulicznych lub nadmierny luz w układzie kierowniczym, co w dłuższej perspektywie może wpłynąć na bezpieczeństwo jazdy. Dlatego tak istotne jest korzystanie z odpowiednich narzędzi, które zapewniają zarówno efektywność, jak i bezpieczeństwo pracy.

Pytanie 22

Który z wartości współczynników hamowania hamulca zasadniczego w pojeździe o maksymalnej masie całkowitej do 3,5 T jest poprawny?

A. 45 N

B. 50 N

C. 52 %

D. 26 %

Odpowiedź 52% jest prawidłowa, ponieważ w pojazdach o dopuszczalnej masie całkowitej do 3,5 T współczynnik sił hamowania hamulca zasadniczego powinien wynosić co najmniej 50%. W przypadku zwiększenia masy pojazdu, siła hamowania musi być proporcjonalnie większa, aby zapewnić bezpieczne zatrzymanie pojazdu. Przykładowo, jeśli samochód przewozi ładunek, wyższy współczynnik sił hamowania jest kluczowy dla zachowania odpowiedniego czasu reakcji w sytuacjach awaryjnych. Zgodnie z normami branżowymi, każdy pojazd musi przechodzić regularne kontrole hamulców, aby upewnić się, że ich efektowność nie spadła poniżej wymaganego poziomu, co ma bezpośredni wpływ na bezpieczeństwo jazdy.

Pytanie 23

Potwierdzenie odbioru pojazdu po wykonanej naprawie następuje poprzez podpis właściciela na

A. asygnacie

B. zleceniu naprawy

C. dowodzie kasowym

D. fakturze

Odpowiedź "zleceniu naprawy" jest prawidłowa, ponieważ to właśnie na tym dokumencie formalizowany jest proces naprawy pojazdu. W zleceniu naprawy zawarte są wszystkie kluczowe informacje dotyczące zlecenia, w tym zakres wykonanych prac oraz koszty. Podpis właściciela pojazdu na tym dokumencie stanowi potwierdzenie, że akceptuje on wykonane prace oraz ich koszt. W praktyce, takie podejście sprzyja transparentności i ochronie zarówno klienta, jak i warsztatu. Zlecenie naprawy jest więc ważnym dokumentem ze względów prawnych i księgowych, a jego prawidłowe wypełnienie jest standardem w branży motoryzacyjnej. Umożliwia ono także lepsze zarządzanie procesem naprawy oraz dokumentacją, co jest zgodne z najlepszymi praktykami w zakresie obsługi klienta.

Pytanie 24

W zakładzie regeneracji alternatorów, który działa przez sześć dni w tygodniu, średnio wykorzystuje się dziennie 5 regulatorów napięcia. Jakie jest miesięczne zapotrzebowanie na regulatory?

A. 60 sztuk

B. 120 sztuk

C. 180 sztuk

D. 30 sztuk

Odpowiedź 120 sztuk jest prawidłowa, ponieważ obliczenie miesięcznego zapotrzebowania na regulatory napięcia można przeprowadzić w prosty sposób. Zakład pracuje przez 6 dni w tygodniu, co daje 24 dni robocze w miesiącu (średnio, przy założeniu 4 tygodni w miesiącu). Jeżeli dziennie zużywa się średnio 5 regulatorów napięcia, to miesięczne zapotrzebowanie wynosi 5 regulatorów x 24 dni = 120 regulatorów. Takie podejście jest zgodne z praktykami zarządzania zapasami w branży, gdzie planowanie zużycia materiałów na podstawie danych historycznych jest kluczowe. Przykładem zastosowania tej wiedzy jest optymalizacja stanów magazynowych, co pozwala na uniknięcie przestojów w produkcji z powodu braku materiałów. Warto również uwzględnić ewentualne wahania w popycie, co może wpłynąć na planowanie zakupów w przyszłości.

Pytanie 25

Wskaż przyrząd służący do pomiaru poboru prądu przez rozrusznik podczas uruchamiania silnika.

A. Przyrząd IV.

B. Przyrząd III.

C. Przyrząd I.

D. Przyrząd II.

Zagadnienie pomiaru poboru prądu przez rozrusznik podczas uruchamiania silnika często bywa nieco mylące, bo intuicyjnie można pomyśleć o klasycznym mierniku uniwersalnym czy nawet testerze diagnostycznym OBD – tymczasem obie te opcje nie do końca sprawdzą się w tej specyficznej sytuacji. Multimetr, choć technicznie umożliwia pomiar natężenia prądu, to jednak nie jest przystosowany do bardzo wysokich prądów, jakie płyną przez rozrusznik – tu mówimy o wartościach rzędu nawet kilkuset amperów. Podłączenie zwykłego multimetru pod takie obciążenie w najlepszym przypadku skończy się przepaleniem bezpiecznika, a w najgorszym – uszkodzeniem samego przyrządu. Kolejna sprawa to tester OBD – jego rola ogranicza się do diagnostyki sterownika silnika, odczytywania błędów czy parametrów pracy, ale nie daje fizycznej możliwości bezpośredniego pomiaru natężenia prądu na przewodzie zasilającym rozrusznik. Jeżeli chodzi o pirometr – on w ogóle nie służy do pomiarów elektrycznych, a jedynie do bezkontaktowego pomiaru temperatury powierzchni, więc nie ma zastosowania w tym przypadku. Spotkałem się z błędnym przekonaniem, że skoro coś mierzy, to nada się do każdej diagnostyki – niestety, tak to nie działa. Pomiar prądu rozruchowego wymaga specjalistycznych narzędzi, które są bezpieczne zarówno dla użytkownika, jak i dla elektroniki samochodu – i właśnie dlatego branżowym standardem są cęgi prądowe. Myślenie, że da się to ogarnąć zwykłym miernikiem czy skanerem diagnostycznym, wynika często z braku praktyki lub wiedzy o ograniczeniach tych urządzeń. Warto zawsze przemyśleć, dla jakiego zakresu i rodzaju pomiarów dane narzędzie zostało stworzone i czy zapewni odpowiedni margines bezpieczeństwa, bo w elektronice samochodowej to naprawdę robi różnicę na co dzień.

Pytanie 26

Czujnik rotacji nadwozia wokół osi pionowej stanowi część systemu

A. ESP

B. BAS

C. ASR

D. ABS

Czujnik obrotu nadwozia wokół osi pionowej to naprawdę ważny element w układzie ESP, czyli Electronic Stability Program. Jego głównym celem jest zwiększenie stabilności pojazdu, szczególnie w trudnych warunkach drogowych. Ten czujnik sprawdza, jak szybko nadwozie się obraca, co pomaga systemowi zorientować się, czy auto zaczyna się ślizgać lub traci kontrolę. Gdy ESP zauważy, że auto obraca się zbyt mocno w stosunku do kierunku jazdy, to system działa i reguluje siłę hamowania na poszczególnych kołach, co może przywrócić stabilność. Na przykład, kiedy mamy do czynienia ze śliską nawierzchnią, gdzie jedna strona samochodu traci przyczepność, to ESP może zmniejszyć moc na tym kole albo je przyhamować, żeby kierowca miał lepszą kontrolę. Dzięki tym czujnikom nowoczesne samochody naprawdę znacząco poprawiły swoje osiągi w zakresie bezpieczeństwa i stabilności, co jest super ważne dzisiaj.

Pytanie 27

Na rysunku przedstawiono symbol graficzny

A. prądnicy prądu stałego.

B. prądnicy prądu przemiennego.

C. silnika prądu stałego.

D. silnika prądu przemiennego.

Symbol, który widzisz na rysunku, to standardowy graficzny znak prądnicy prądu stałego według normy PN-EN 60617. Litera „G” z podkreśleniem jest tutaj kluczowa – oznacza generator (ang. generator), a podkreślenie to wyróżnik właśnie dla prądnicy prądu stałego, bo dla przemiennej by go nie było. W praktyce taka prądnica, czyli dynamo, jest szeroko wykorzystywana tam, gdzie trzeba zamienić energię mechaniczną na elektryczną o stałym napięciu – na przykład w starych rowerach, prostych zasilaczach czy w systemach awaryjnych. Moim zdaniem warto zapamiętać ten symbol, bo pojawia się w większości schematów maszyn elektrycznych w szkolnych i branżowych materiałach. Spotkasz się z nim też na dokumentacjach technicznych czy na tablicach rozdzielczych. Warto wiedzieć, że zgodnie z dobrą praktyką oznaczenia te służą szybkiej identyfikacji urządzenia na schematach i ułatwiają diagnostykę. Co ciekawe, w prądnicach prądu stałego stosuje się komutatory – to taki rodzaj przełącznika, który pozwala uzyskać napięcie stałe na wyjściu mimo że wirnik się kręci. W nowoczesnych urządzeniach coraz rzadziej je spotykamy, ale w kontekście nauki podstaw elektrotechniki, to absolutny fundament. Z mojego doświadczenia jedno spojrzenie na symbol z ‘G’ i podkreśleniem od razu podpowiada, z czym mamy do czynienia i nie sposób się pomylić, jeśli zna się te zasady.

Pytanie 28

Podczas tankowania samochodu zasilającego się mieszanką propan - butan należy stosować środki ostrożności z uwagi na możliwe niebezpieczeństwo

A. toksyczności

B. nadmiernego pylenia

C. eksplozji

D. zanieczyszczenia terenu

Odpowiedzi związane z skażeniem terenu, zapyleniem i zatruciem są mylnymi interpretacjami zagrożeń związanych z tankowaniem pojazdów na propan-butan. Skażenie terenu może być problemem w przypadku wycieków płynów, ale nie jest to najważniejsze zagrożenie podczas tankowania gazów, które w przypadku wycieku mogą szybko ulatniać się do atmosfery i nie pozostawiają trwałych skutków na powierzchni. Zapylenie jest kwestią, która nie dotyczy paliw gazowych, a bardziej odnosi się do substancji stałych, które mogą być unoszone w powietrzu, co nie ma znaczenia w kontekście gazów płynnych. Zatrucie natomiast jest bardziej związane z toksycznymi oparami, które mogą się wydobywać z innych substancji chemicznych, ale nie jest typowe dla propanu-butanu, który jest stosunkowo bezpieczny w tym zakresie, o ile jest stosowany zgodnie z zaleceniami. Kluczowe w tym kontekście jest zrozumienie, że najważniejszym zagrożeniem podczas tankowania gazu jest ryzyko wybuchu, co powinno być priorytetem w zakresie bezpieczeństwa i wymaga odpowiednich procedur oraz środków ochrony.

Pytanie 29

Szczotkotrzymacz w rozłożonym na części rozruszniku oznaczony jest numerem

A. 3.

B. 6.

C. 4.

D. 5.

Wybór innych numerów jako oznaczeń szczotkotrzymacza w rozruszniku wskazuje na nieporozumienie dotyczące struktury wewnętrznej tego elementu. Szczotkotrzymacz, jako element odpowiedzialny za stabilizację szczotek, musi być precyzyjnie umiejscowiony, aby zapewnić właściwy kontakt elektryczny z komutatorem. Odpowiedzi o numerach 4, 6 oraz 3 mogą sugerować niepełne zrozumienie, jak rozrusznik jest skonstruowany oraz jakie elementy odgrywają kluczowe role w jego działaniu. Przykładowo, numery 4 i 6 mogą kojarzyć się z innymi komponentami, które nie mają związku z utrzymywaniem szczotek w odpowiedniej pozycji. Typowym błędem jest mylenie funkcji różnych elementów, co prowadzi do wniosków, że inne numery mogą pełnić rolę szczotkotrzymacza, podczas gdy w rzeczywistości ich funkcje są całkowicie odmienne. Zrozumienie specyfiki poszczególnych elementów rozrusznika oraz ich wzajemnych interakcji jest kluczowe dla prawidłowej diagnostyki i naprawy układu rozruchowego pojazdu. Ważne jest, aby osoby zajmujące się naprawą samochodów były świadome tych różnic i umiały prawidłowo identyfikować poszczególne elementy w rozruszniku, aby unikać błędów w montażu oraz diagnostyce.

Pytanie 30

Najczęstszą przyczyną usterki objawiającej się świeceniem wszystkich żarówek tylnej lampy po naciśnięciu pedału hamulca jest

A. uszkodzenie izolacji jednego z przewodów.

B. przerwanie jednego z przewodów prądowych.

C. przepalenie jednej z żarówek.

D. brak masy żarówek lampy.

Zdarza się, że podczas diagnozowania usterek instalacji oświetleniowej pojawiają się pewne nieporozumienia dotyczące skutków różnych typów uszkodzeń przewodów czy żarówek. Przerwanie któregoś z przewodów prądowych prowadzi przeważnie do całkowitego braku działania danego obwodu – jeśli na przykład przewód od światła stopu zostanie przerwany, żarówka po prostu nie zadziała wcale, a nie będzie świecić cała lampa. Uszkodzenie izolacji przewodu bywa groźne ze względu na możliwość zwarcia do masy lub do innego przewodu, ale to bardziej skutkuje przepalaniem bezpieczników albo dziwnymi, ale nie aż tak „wszystko świeci” objawami. Przepalenie jednej z żarówek to z kolei bardzo częsta usterka, ale jej typowy efekt to po prostu brak światła w danym punkcie, żadnych efektów typu wspólne świecenie wszystkich żarówek spodziewać się wtedy raczej nie można. I tutaj moim zdaniem wielu ludzi wpada w pułapkę myślenia, że każda drobna usterka w lampie powoduje nieprzewidywalne objawy – tymczasem prawda jest taka, że większość systemów jest na tyle prosta, że objawy są logiczne i przewidywalne, jeśli zna się zasadę działania obwodów. Najbardziej mylące są właśnie usterki masy, bo wtedy prąd zaczyna korzystać z żarówek jako ścieżek powrotnych, przez co świecą one dziwnie, czasem nawet bardzo słabo. To pokazuje, jak ważna jest poprawna diagnoza nie tylko oparta na „coś nie świeci”, ale przede wszystkim na analizie całego toru prądu i sprawdzeniu wszystkich połączeń – zwłaszcza masowych. W praktyce mechanika samochodowego czy elektryka samochodowego to właśnie brak masy jest powodem największych zagadek przy oświetleniu, a nie przepalone żarówki czy przerwane przewody zasilające.

Pytanie 31

Jaki będzie koszt regulacji kąta wyprzedzenia zapłonu, jeżeli czas trwania tej operacji wynosi 45 minut przy stawce 100 złotych za jedną roboczogodzinę?

A. 75 zł

B. 50 zł

C. 60 zł

D. 90 zł

Obliczenie kosztu regulacji kąta wyprzedzenia zapłonu na podstawie czasu i stawki godzinowej to bardzo praktyczna umiejętność, przydatna nie tylko w pracy warsztatowej, ale i w zarządzaniu własnym czasem i wyceną usług. W tym przypadku operacja trwa 45 minut, a stawka za 1 roboczogodzinę wynosi 100 zł. Żeby wyliczyć koszt, trzeba zamienić czas pracy na ułamek godziny, czyli 45 minut to 0,75 godziny (bo 45/60 = 0,75). Następnie mnożymy stawkę za godzinę przez liczbę przepracowanych godzin: 100 zł × 0,75 = 75 zł. W branży motoryzacyjnej taka metoda rozliczania roboczogodzin to standard – podobnie wycenia się usługi serwisowe zarówno w małych warsztatach, jak i w autoryzowanych serwisach. Ważne jest, by dokładnie przeliczać czas na jednostki godzinowe, bo niektórzy mylą minuty z dziesiętnymi częściami godzin. Z doświadczenia wiem, że poprawne wycenianie pracy buduje zaufanie klientów i pozwala uczciwie rozliczać się za wykonaną usługę. Taka transparentność to podstawa w nowoczesnej obsłudze klienta – warto to zapamiętać. Co ciekawe, niektóre firmy stosują nawet dokładność co do 5 minut, ale w większości przypadków zaokrągla się do kwadransów czy pół godzin. Dobra kalkulacja to podstawa profesjonalizmu – moim zdaniem każdy mechanik powinien mieć to w małym palcu.

Pytanie 32

Jakie urządzenie pozwala na przeprowadzenie diagnostyki systemu stabilizacji toru jazdy?

A. Miernik dźwięku

B. Tester diagnostyczny

C. Miernik elektryczny

D. Tester wibracji wymuszonych

Multimetr jest urządzeniem pomiarowym, które służy do podstawowych pomiarów elektrycznych, takich jak napięcie, prąd czy opór. Choć ma swoje zastosowanie w diagnostyce elektrycznej, nie jest wystarczający do kompleksowej analizy układów stabilizacji toru jazdy, które wymagają szczegółowego odczytu danych z systemów elektronicznych. Decybelomierz to narzędzie używane do pomiaru poziomu hałasu, co ma zastosowanie w akustyce, ale nie w diagnostyce układów pojazdów. Tester drgań wymuszonych, z kolei, koncentruje się na analizie drgań mechanicznych, co jest relevantne w kontekście diagnostyki zawieszenia pojazdu, ale nie dostarcza informacji dotyczących funkcjonowania systemów stabilizacji jazdy. Wybór niewłaściwego urządzenia do diagnostyki prowadzi do pominięcia kluczowych informacji, co może skutkować nieodpowiednimi naprawami i potencjalnymi zagrożeniami na drodze. Dlatego ważne jest, aby używać dedykowanych narzędzi, jak tester diagnostyczny, który zapewnia pełen zakres informacji związanych z elektroniką pojazdu.

Pytanie 33

W produkcji odlewów głowic cylindrów dla silników spalinowych wykorzystuje się stopy, w których dominującym składnikiem jest

A. nikiel

B. żelazo

C. cynk

D. aluminium

Aluminium jest głównym składnikiem stopów stosowanych do odlewów głowic cylindrów silników spalinowych ze względu na swoje korzystne właściwości mechaniczne i termiczne. Ma niską gęstość, co przekłada się na lżejsze konstrukcje, a jednocześnie zapewnia dobrą odporność na korozję. Właściwości przewodnictwa cieplnego aluminium pozwalają na efektywne odprowadzanie ciepła z komory spalania, co jest kluczowe dla utrzymania optymalnej temperatury pracy silnika. Przykłady zastosowania stopów aluminium w motoryzacji obejmują nie tylko głowice cylindrów, ale również bloki silników i różne elementy układów chłodzenia. W standardach przemysłowych, takich jak ASTM B108, określono wymagania dotyczące jakości i składów stopów aluminium, co zapewnia ich wysoką trwałość oraz wydajność w trudnych warunkach pracy silników. Wybór aluminium jako materiału odlewniczego jest więc zgodny z najlepszymi praktykami w branży motoryzacyjnej, zwiększając wydajność i niezawodność silników.

Pytanie 34

Jednym z powodów ślizgania się tarczy sprzęgła może być

A. zbyt duży jałowy skok pedału sprzęgła

B. zatarte łożysko oporowe

C. pęknięta sprężyna centralna

D. uszkodzony tłumik drgań skrętnych tarczy sprzęgłowej

Zatarte łożysko oporowe, za duży jałowy skok pedału sprzęgła oraz uszkodzony tłumik drgań skrętnych to problemy, które również mogą wpływać na działanie sprzęgła, ale nie są bezpośrednimi przyczynami ślizgania się tarczy sprzęgłowej. Zatarcie łożyska oporowego powoduje trudności w zwolnieniu sprzęgła, co może skutkować szumami i opóźnioną reakcją, ale nie bezpośrednim ślizgiem. Za duży jałowy skok pedału sprzęgła prowadzi do nadmiernego luzu, co może wprowadzać dodatkowe problemy z precyzyjnym włączaniem biegów, ale niekoniecznie do ślizgania się tarczy. Uszkodzony tłumik drgań skrętnych z kolei wpływa na komfort pracy systemu, jednak jego uszkodzenie najczęściej prowadzi do wibracji, a nie do poślizgu tarczy. Typowe błędy myślowe mogą obejmować mylenie objawów z przyczynami oraz brak zrozumienia roli poszczególnych komponentów układu sprzęgłowego w działaniu pojazdu. Zrozumienie, które elementy bezpośrednio wpływają na przekazywanie mocy silnika, jest kluczowe dla właściwej diagnostyki i naprawy.

Pytanie 35

Jaka jest przybliżona wartość rezystancji włókna żarówki o parametrach 12 V/5W, działającej w obwodzie prądu stałego? P = U • I, U = I • R

A. 28,8 Ω

B. 2,4 Ω

C. 41,6 Ω

D. 0,416 Ω

Podczas analizy wartości rezystancji włókna żarówki, kluczowe jest zrozumienie relacji między mocą, napięciem i rezystancją. Wiele osób może błędnie wyliczyć rezystancję, pomijając kluczowe aspekty wzorów. Odpowiedzi takie jak 0,416 Ω, 2,4 Ω czy 41,6 Ω mogą wynikać z niepoprawnego stosowania wzorów bądź błędnego zrozumienia jednostek. Przykładowo, 0,416 Ω to zaniżona wartość, która nie uwzględnia całkowitego obciążenia żarówki, zaś 2,4 Ω może wynikać z błędnych założeń dotyczących obliczeń do rezystancji. Warto także zauważyć, że 41,6 Ω w kontekście tej żarówki to nadmierna wartość, która sugeruje, że rzeczywisty prąd przepływający przez obwód byłby zbyt niski, aby zaspokoić wymagania mocy. Zastosowanie poprawnych wzorów i zrozumienie zasad elektryczności jest kluczowe dla zapewnienia efektywności i bezpieczeństwa w projektowaniu obwodów elektrycznych. W praktyce, błędy w obliczeniach mogą prowadzić do niewłaściwego doboru komponentów, co może skutkować awarią lub nawet zagrożeniem pożarowym.

Pytanie 36

W warsztacie codziennie wykonuje się trzy wymiany oleju 10W40, a na każdą wymianę przeznacza się jedno 5 litrowe opakowanie oleju. W czterech samochodach dokonuje się wymiany żarówek typu H7 oraz w pięciu żarówek H4. Warsztat pracuje 6 dni w tygodniu. Tygodniowe zapotrzebowanie na wymienione materiały wynosi

A. 15 pojemników 5 litrowych oleju 10W40, 48 żarówek H7 i 50 żarówek H4.

B. 18 pojemników 5 litrowych oleju 10W40, 48 żarówek H7 i 60 żarówek H4.

C. 18 pojemników 5 litrowych oleju 10W40, 50 żarówek H7 i 80 żarówek H4.

D. 15 pojemników 5 litrowych oleju 10W40, 30 żarówek H7 i 50 żarówek H4.

Wybrałeś prawidłową odpowiedź, bo wynika ona z dokładnego przeliczenia zapotrzebowania warsztatu na tydzień pracy, zgodnie z opisem zadania. Skoro codziennie wymienia się olej w trzech samochodach i na każdy przypadek idzie jedno 5-litrowe opakowanie, to przez 6 dni daje to 3 x 6 = 18 pojemników oleju 10W40. Z żarówkami sprawa wygląda tak: jeśli w czterech samochodach wymienia się żarówki typu H7, a w pięciu H4, to dobrze jest pamiętać, że zwykle w jednym samochodzie są dwie żarówki tego typu (lewa i prawa), więc dla H7 mamy 4 samochody x 2 żarówki x 6 dni = 48 żarówek tygodniowo. Dla H4 podobnie: 5 samochodów x 2 żarówki x 6 dni = 60 żarówek. To typowe podejście w dobrze zorganizowanym warsztacie, gdzie planuje się zakupy według realnego zużycia, żeby nie było przestojów ani niepotrzebnych zapasów. W praktyce takie planowanie materiałów pozwala utrzymać płynność pracy i redukuje ryzyko braku ważnych części. Branżowe standardy mówią wprost, żeby prowadzić ewidencję zużycia materiałów – nie tylko dla wygody, ale też ze względów finansowych. Z mojego doświadczenia, takie dokładne wyliczenia pozwalają lepiej negocjować ceny u dostawców, bo zamawia się od razu większe partie i zawsze wiadomo, jaką ilość danego produktu trzeba mieć na magazynie. To też pokazuje, że znajomość podstaw matematyki w warsztacie jest niezbędna, nie tylko przy naprawach, ale i w zarządzaniu zasobami.

Pytanie 37

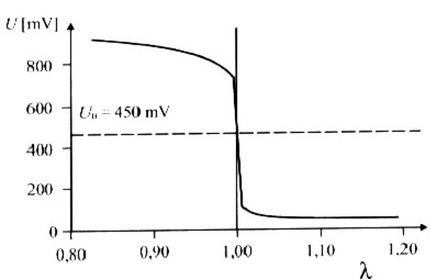

Na wykresie przedstawiono charakterystykę sondy lambda. Przejście z obszaru mieszanki bogatej do ubogiej następuje w punkcie

A. 100 [mV].

B. 800 [mV].

C. 450 [mV].

D. 750 [mV].

Odpowiedź 450 [mV] jest poprawna, ponieważ to właśnie w tym punkcie na wykresie charakterystyki sondy lambda następuje kluczowe przejście z obszaru mieszanki bogatej do ubogiej. Wartość 450 mV jest oznaczona jako Uin, co oznacza, że w tym momencie napięcie sondy lambda spada gwałtownie. W praktyce, wartość ta jest istotna dla systemów zarządzania silnikiem, ponieważ pozwala na optymalizację spalania, co prowadzi do zmniejszenia emisji spalin oraz zwiększenia efektywności paliwowej pojazdu. Sonda lambda służy do monitorowania stanu mieszanki paliwowo-powietrznej, a jej prawidłowe działanie jest kluczowe dla spełnienia norm emisji. Standardy, takie jak Euro 6, wymagają precyzyjnego dostosowania mieszanki, co sprawia, że zrozumienie charakterystyki sondy lambda staje się niezbędne dla inżynierów zajmujących się projektowaniem systemów wysprzęglania i zarządzania silnikiem. Wartości napięcia sondy lambda powinny być regularnie monitorowane i dostosowywane w celu zapewnienia prawidłowego działania silnika oraz zgodności z normami ekologicznymi.

Pytanie 38

"API GL-4" to symbol

A. oleju silnikowego

B. płynu hamulcowego

C. płynu chłodzącego

D. oleju przekładniowego

Wybór odpowiedzi dotyczącej płynu chłodzącego, hamulcowego czy nawet oleju silnikowego to często duży błąd, bo te płyny mają zupełnie różne zastosowania. Na przykład płyn chłodzący zajmuje się regulowaniem temperatury silnika, żeby nie doszło do przegrzania i chroni metalowe części przed rdzą. Mówienie, że płyn chłodzący jest związany z olejem przekładniowym, to nieporozumienie, bo pełnią różne role w aucie. Z kolei płyn hamulcowy jest kluczowy do prawidłowego działania hamulców, a jego użycie w skrzyni biegów mija się z celem, bo przeszkadzałby w przekazywaniu momentu obrotowego. A olej silnikowy to z kolei inna bajka - smaruje silnik i zmniejsza tarcie między ruchomymi częściami. Każdy z tych płynów działa na innych zasadach, więc ich mieszanie to prosta droga do uszkodzeń. Warto o tym pamiętać, bo dobór właściwego płynu do konkretnego zadania jest naprawdę istotny dla bezpieczeństwa i trwałości pojazdu.

Pytanie 39

W celu pomiaru prądu pobieranego przez odbiornik w instalacji elektrycznej pojazdu samochodowego należy podłączyć

A. amperomierz szeregowo do odbiornika.

B. amperomierz równolegle do odbiornika.

C. woltomierz szeregowo do odbiornika.

D. woltomierz równolegle do odbiornika.

Wielu osobom zdarza się pomylić zasady podłączania przyrządów pomiarowych, szczególnie na początku nauki elektryki w motoryzacji. Najczęstszym błędem jest sądzenie, że woltomierzem można zmierzyć prąd, jeśli tylko podłączymy go w odpowiedni sposób. Tymczasem woltomierz jest skonstruowany zupełnie inaczej niż amperomierz – służy wyłącznie do pomiaru napięcia i powinien być podłączony zawsze równolegle do odbiornika, żeby nie zakłócić przepływu prądu w obwodzie. Jeśli podłączysz woltomierz szeregowo, praktycznie uniemożliwia on przepływ prądu (ma bardzo dużą rezystancję wejściową), przez co odbiornik nie zadziała lub nawet nie zauważysz żadnego pomiaru – to ślepa uliczka. Jeszcze poważniejszym błędem jest podłączenie amperomierza równolegle do odbiornika. Amperomierze mają bardzo małą rezystancję wewnętrzną, więc jeśli podepniesz je równolegle, praktycznie robisz zwarcie. Szybko może dojść do uszkodzenia miernika, przewodów albo nawet wywołania niebezpiecznej sytuacji. Moim zdaniem, ten błąd wynika z nieznajomości podstaw teorii obwodów, gdzie wyraźnie mówi się, że prąd mierzymy tylko wtedy, gdy całe jego natężenie przepływa przez miernik – stąd podłączamy go szeregowo. Praktyka warsztatowa to potwierdza – żaden mechanik nie odważy się podłączyć amperomierza równolegle, bo skutki mogą być kosztowne. Zwykle osoby, które popełniają te błędy, kierują się myśleniem, że dowolny miernik pokaże wszystko, jeśli tylko gdzieś go wpiąć – a to niestety prowadzi do katastrofalnych rezultatów w rzeczywistej pracy. Dlatego tak ważne jest zrozumienie różnic między miernikami, ich konstrukcją i zastosowaniem. Warto zajrzeć do instrukcji obsługi miernika czy dokumentacji technicznej, gdzie zwykle jasno podano, w jakiej konfiguracji należy podłączać konkretne przyrządy pomiarowe.

Pytanie 40

Na ilustracji przedstawiono przyrząd do wykonania pomiaru

A. wartości bezpieczników.

B. prądu w gniazdach bezpieczników.

C. rezystancji obwodów.

D. napięcia na bezpiecznikach.

Analizując odpowiedzi, można zauważyć, że niektóre z nich mogą wydawać się logiczne, ale nie są zgodne z funkcją przedstawionego urządzenia. Pierwsza z nich, dotycząca pomiaru napięcia na bezpiecznikach, może wynikać z powszechnego rozumienia roli bezpieczników w systemie elektrycznym. Należy jednak zaznaczyć, że napięcie nie jest tym, co jest bezpośrednio mierzone w kontekście działania "Car Current Tester". Urządzenie to koncentruje się na pomiarze prądu, a nie napięcia. Drugą niepoprawną odpowiedzią jest pomiar wartości bezpieczników, co może wprowadzać w błąd, ponieważ wartości bezpieczników są stałe i określają maksymalne natężenie prądu, a nie jego aktualne wartości. Trzecia propozycja dotyczy pomiaru rezystancji obwodów, co również jest mylące, ponieważ rezystancja jest parametrem, który można mierzyć za pomocą innych narzędzi, takich jak multimer, a nie "Car Current Tester". W przypadku diagnozowania problemów elektrycznych w pojazdach, kluczowe jest zrozumienie, że różne urządzenia mają swoje wyspecjalizowane funkcje. Właściwe podejście do diagnostyki elektrycznej wymaga znajomości tych różnic, aby uniknąć błędnych interpretacji i niewłaściwego użycia narzędzi. W kontekście standardów branżowych, ważne jest, aby technicy byli odpowiednio przeszkoleni w zakresie korzystania z narzędzi pomiarowych, co pomoże im wyeliminować typowe błędy myślowe w procesie diagnostyki.
