Wyniki egzaminu

Nowy egzamin

Informacje o egzaminie:

Zawód: Technik optyk
Kwalifikacja: MEP.02 - Montaż i naprawa elementów i układów optycznych
Data rozpoczęcia: 11 czerwca 2026 14:31
Data zakończenia: 11 czerwca 2026 14:41

Egzamin zdany!

Wynik: 31/40 punktów (77,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie znaczenie ma symbol λ/4 w optyce?

A. Tłumienie światła

B. Odchylenie fazy fali świetlnej

C. Wzrost natężenia światła

D. Dyspersja światła

Tłumienie światła to proces, w którym intensywność światła jest redukowana, zwykle przez absorpcję lub rozpraszanie w medium, przez które światło przechodzi. Chociaż jest to ważny aspekt w optyce, nie ma bezpośredniego związku z symbolem <em>λ/4</em>, który odnosi się do przesunięcia fazy, a nie do zmiany intensywności. Z kolei dyspersja światła odnosi się do zjawiska, w którym prędkość światła w medium zależy od częstotliwości lub długości fali światła. Jest to przyczyną zjawisk takich jak rozszczepienie światła w pryzmacie. Dyspersja jest istotnym problemem w projektowaniu optycznym, ale ponownie, nie jest związana z ćwierćfalówką. Wzrost natężenia światła oznacza zwiększenie ilości energii przenoszonej przez falę świetlną na jednostkę powierzchni. Może być efektem skupienia wiązki za pomocą soczewek lub lustra, ale nie jest powiązany z funkcją ćwierćfalówki, której zadaniem jest zmiana fazy, a nie intensywności. Wszystkie te zagadnienia są ważne w optyce, ale dotyczą innych aspektów fal świetlnych i nie są związane z interpretacją symbolu <em>λ/4</em>, co może prowadzić do mylnych wniosków w kontekście tego pytania.

Pytanie 2

Zgodnie z rysunkiem, płytka płaskorównoległa mocowana jest w oprawie poprzez

A. zatapianie.

B. wciskanie.

C. zawijanie.

D. wklejanie.

Właściwa odpowiedź, czyli wklejanie, odzwierciedla rzeczywisty sposób mocowania płytki płaskorównoległej w oprawie, co można potwierdzić przez analizę rysunku technicznego. W kontekście elektroniki i inżynierii, technika wklejania jest powszechnie stosowana, szczególnie w przypadku mocowania elementów na płytkach drukowanych (PCB). Wklejanie używa specjalnych klejów, które zapewniają nie tylko stabilność mechaniczną, ale także odporność na czynniki zewnętrzne, takie jak wilgoć czy zmiany temperatury. Dobre praktyki mówią, że dobór odpowiedniego kleju powinien być uzależniony od materiałów, które są łączone oraz od warunków, w jakich produkt będzie użytkowany. Na przykład, w zastosowaniach w wysokiej temperaturze, należy używać klejów odpornych na ciepło. W związku z tym, wklejanie jako metoda mocowania nie tylko spełnia wymogi techniczne, ale także przyczynia się do trwałości i niezawodności całego układu. Oprócz tego, technika ta minimalizuje ryzyko uszkodzeń mechanicznych i elektrycznych, co jest kluczowe w nowoczesnych rozwiązaniach technologicznych.

Pytanie 3

Aby zapobiec wypadnięciu soczewek z oprawki nie wykorzystuje się

A. zawalcowywania

B. pierścieni sprężystych

C. pierścieni dociskowych

D. sprężystego wspornika

Pierścienie dociskowe, pierścienie sprężyste oraz zawalcowywanie to techniki, które są stosowane w różnych kontekstach do zabezpieczania soczewek w oprawach okularowych. Pierścienie dociskowe są popularnym rozwiązaniem, które dzięki odpowiedniemu naprężeniu, skutecznie utrzymują soczewkę na miejscu, co jest szczególnie ważne w przypadku okularów jednoogniskowych oraz progresywnych. Ich zastosowanie opiera się na mechanice, gdzie ścisłe dopasowanie pomiędzy soczewką a oprawą minimalizuje ryzyko wypadnięcia. Z kolei pierścienie sprężyste, choć mogą być użyteczne w innych zastosowaniach, w kontekście okularów nie są standardem, ponieważ mogą nie zapewniać odpowiedniego wsparcia dla soczewek o różnych profilach. Zawalcowywanie to technika, która polega na formowaniu krawędzi oprawy, co pozwala na mocne osadzenie soczewki, ale wymaga precyzyjnego wykonania, aby uniknąć uszkodzeń soczewki. Niepoprawne podejście do wyboru metod mocowania soczewek może prowadzić do typowych błędów, takich jak niedostateczna stabilność soczewek, co może skutkować ich wypadaniem podczas codziennego użytkowania. Ważne jest, aby każdy projektant okularów stosował sprawdzone rozwiązania, które są zgodne z aktualnymi standardami branżowymi, co zapewnia bezpieczeństwo i komfort użytkowania.

Pytanie 4

W pokazanym na rysunku aparacie fotograficznym numerem 4 oznaczono

A. celownik.

B. przysłonę.

C. lustro.

D. migawkę.

Lustro w aparacie fotograficznym, oznaczone numerem 4 na rysunku, pełni kluczową rolę w mechanizmie lustrzanki. Jego głównym zadaniem jest odbicie światła przechodzącego przez obiektyw do wizjera, co pozwala fotografowi na dokładne kadrowanie obrazów. W momencie, gdy naciskamy spust migawki, lustro unosi się, umożliwiając światłu dotarcie do matrycy lub filmu. To rozwiązanie jest zgodne z najlepszymi praktykami w dziedzinie fotografii, szczególnie w lustrzankach jednoobiektywowych, które zapewniają użytkownikom realistyczne odwzorowanie tego, co zostanie uchwycone na zdjęciu. Umożliwia to lepsze zrozumienie perspektywy oraz głębi ostrości. Warto również dodać, że technologia lustra jest szeroko stosowana w profesjonalnej fotografii, co podkreśla jej znaczenie dla uzyskania wysokiej jakości obrazów.

Pytanie 5

W celu zmierzenia klinowatości soczewek po procesie obróbki zgrubnej, co należy wykorzystać?

A. mikrometr

B. kolimator z krzyżem

C. suwmiarkę

D. czujnik z podstawą

Czujnik z podstawą jest narzędziem precyzyjnym, którego użycie do pomiaru klinowatości soczewek po obróbce zgrubnej zapewnia dokładność i powtarzalność wyników. Dzięki stabilnej podstawie, czujnik umożliwia precyzyjne umiejscowienie na powierzchni soczewki, co jest kluczowe dla uzyskania wiarygodnych pomiarów. W praktyce, czujniki tego typu są często stosowane w laboratoriach optycznych, gdzie precyzja pomiarów ma krytyczne znaczenie. Standardy branżowe, takie jak ISO 10110, podkreślają konieczność stosowania odpowiednich narzędzi do oceny jakości optycznej. Użycie czujnika z podstawą gwarantuje, że pomiary są wykonywane w sposób zgodny z tymi standardami, co przyczynia się do podwyższenia jakości wyrobów optycznych oraz zadowolenia klientów. Dodatkowo, stosowanie tego narzędzia w połączeniu z odpowiednimi technikami kalibracji pozwala na uzyskanie wyników, które mogą być używane do kontroli jakości w trakcie procesu produkcyjnego oraz w finalnej inspekcji soczewek.

Pytanie 6

Jakie urządzenie wykorzystuje się do bezdotykowego pomiaru średnic otworów?

A. mikrokator

B. mikroskop warsztatowy

C. pasametr

D. głowica mikrometryczna

Pasametr, mimo że jest używany do pomiarów długości, nie jest odpowiednim narzędziem do bezstykowych pomiarów średnic otworów. Działa on na zasadzie kontaktu z mierzonym obiektem, co może prowadzić do uszkodzenia delikatnych powierzchni lub zmiany wymiarów materiału, zwłaszcza w przypadku cienkowarstwowych lub miękkich materiałów. Mikrokator również nie spełnia tej roli, ponieważ jest narzędziem przeznaczonym do pomiarów liniowych z dużą precyzją, ale wymaga bezpośredniego kontaktu z mierzonym obiektem. Z kolei głowica mikrometryczna służy do precyzyjnego ustawiania położenia obiektów, a nie do pomiarów średnic otworów. Użycie nieodpowiednich narzędzi pomiarowych może prowadzić do błędnych wyników oraz niewłaściwych wniosków na temat jakości produkcji. Kluczowe jest, aby przy wyborze narzędzi pomiarowych kierować się ich przeznaczeniem oraz zasadami metrologii. Właściwe podejście do wyboru narzędzi pomiarowych jest kluczowe dla utrzymania wysokiej jakości procesów produkcyjnych i zapewnienia zgodności z normami branżowymi.

Pytanie 7

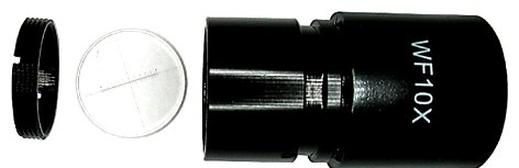

Do budowy okulara mikroskopowego pokazanego na rysunku jako diafragmę pola należy zastosować diafragmę

A. stałą o otworze kwadratowym.

B. irysową.

C. szczelinową.

D. stałą o otworze okrągłym.

Diafragma stała o otworze okrągłym jest kluczowym elementem w mikroskopach, ponieważ zapewnia stabilne i równomierne oświetlenie próbki. Dzięki swojemu kształtowi, diafragma ta umożliwia kontrolowanie ilości światła, które dociera do obiektu obserwacji, co jest niezbędne dla uzyskania wyraźnych i wyrafinowanych obrazów. Stosowanie diafragm o otworze okrągłym jest zgodne z najlepszymi praktykami w mikroskopii, umożliwiając badaczom uzyskanie kontrastu i jasności, które są fundamentalne w analizie strukturalnej materiałów. W praktyce, w mikroskopii biologicznej, odpowiednie oświetlenie ma kluczowe znaczenie dla uwidocznienia detali komórkowych, co pozwala na dokładną diagnostykę. Warto również zauważyć, że pozostałe typy diafragm, takie jak irysowe czy szczelinowe, znajdują zastosowanie w innych kontekstach, ale nie są optymalne dla standardowych obserwacji mikroskopowych, gdzie stabilność i jednolitość oświetlenia są priorytetowe.

Pytanie 8

Jakie urządzenia optyczne charakteryzują się brakiem rozłącznych połączeń?

A. lupy Fresnela

B. mikroskopy biologiczne

C. mikroskopy stereoskopowe

D. lupy zegarmistrzowskie

Wybór lupy zegarmistrzowskiej jako odpowiedzi sugeruje niepełne zrozumienie zasad działania urządzeń optycznych. Lupy zegarmistrzowskie, choć biorą udział w precyzyjnym pomiarze, zawierają połączenia rozłączne, co wpływa na ich funkcjonalność. Te instrumenty, wykorzystywane głównie w zegarmistrzostwie, składają się z kilku elementów, które mogą być od siebie oddzielane w celu wymiany czy naprawy, co czyni je mniej praktycznymi w kontekście zadania. Podobnie, mikroskopy biologiczne i stereoskopowe również nie spełniają kryterium urządzeń bez połączeń rozłącznych. Mikroskopy biologiczne często składają się z ruchomych części, co umożliwia regulację ostrości oraz zmiany obiektywów, co jest niezbędne do przeprowadzania różnorodnych obserwacji w biologii. Mikroskopy stereoskopowe, z kolei, również charakteryzują się wieloma elementami, które są wymienne, co zwiększa ich wszechstronność, ale wprowadza połączenia rozłączne. Wybierając te odpowiedzi, można było doprowadzić do błędnego myślenia, że wszystkie przyrządy optyczne muszą być bardziej skomplikowane, co nie jest zgodne z definicją lupy Fresnela. Zrozumienie różnic pomiędzy tymi instrumentami jest kluczowe dla prawidłowego posługiwania się nimi w praktyce.

Pytanie 9

Średnica soczewki wynosi ∅65,25^+0,02_−0,04. Który z podanych wymiarów średnicy soczewki nie znajduje się w ustalonych granicach tolerancji?

A. 65,27 mm

B. 65,21 mm

C. 65,23 mm

D. 65,29 mm

Odpowiedź 65,29 mm jest prawidłowa, ponieważ przekracza ustaloną tolerancję średnicy soczewki, która wynosi od 65,21 mm do 65,27 mm. Wymiary tolerancji są określone w specyfikacji jako ∅65,25 mm z tolerancją +0,02 mm i -0,04 mm. Oznacza to, że maksymalny dopuszczalny wymiar wynosi 65,27 mm, a minimalny 65,21 mm. Przekroczenie górnej granicy tolerancji może prowadzić do problemów w użytkowaniu soczewek, np. do niewłaściwego dopasowania w obrębie urządzeń optycznych. Przykładem zastosowania jest produkcja soczewek do okularów, gdzie precyzyjne wymiarowanie jest kluczowe dla komfortu użytkownika oraz poprawnego działania. W praktyce organizacje stosują standardy takie jak ISO 2768 w celu zarządzania wymiarami i tolerancjami w procesach produkcyjnych. Uwzględnienie tych norm w procesie projektowania soczewek pozwala na zapewnienie wysokiej jakości produktu końcowego, co jest niezbędne w branży optycznej.

Pytanie 10

W przypadku pomiarów porównawczych zewnętrznych wymiarów nie wykorzystuje się

A. mikroskopu warsztatowego

B. czujnika zegarowego

C. optimetru

D. transametru

Wybór czujnika zegarowego, transametru lub optimetru do pomiarów porównawczych wymiarów zewnętrznych wynika z ich specyficznych funkcji i zastosowań w praktyce inżynierskiej. Czujnik zegarowy, dzięki swojej wysokiej dokładności i możliwości pomiarów różnicowych, jest powszechnie używany w precyzyjnych pomiarach mechanicznych. Pozwala na szybkie i efektywne wykrywanie odchyleń wymiarów, co jest niezbędne w branżach zajmujących się obróbką metali. Transametr z kolei jest narzędziem, które łączy w sobie funkcje pomiarowe oraz analizujące, umożliwiając uzyskanie szerokiego zakresu danych dotyczących wymiarów oraz kształtów obiektów. Optymetr jest dedykowanym urządzeniem do pomiarów długości, w tym długości wewnętrznych i zewnętrznych, co czyni go nieocenionym w procesach kontroli jakości. Dlatego błędne jest myślenie, że mikroskop warsztatowy, który jest skupi się na analizie detali w mikroskali, może być użyty w kontekście pomiarów porównawczych. Takie podejście może prowadzić do nieprecyzyjnych wyników oraz kosztownych błędów w procesach produkcyjnych, co w dłuższej perspektywie może wpływać na jakość finalnych produktów. Zrozumienie specyfiki narzędzi pomiarowych i ich prawidłowego zastosowania jest kluczowe, aby unikać takich nieporozumień.

Pytanie 11

Który instrument optyczny jest stosowany do badania krzywizny powierzchni soczewek?

A. Refraktometr

B. Fotometr

C. Sferometr

D. Spektroskop

Refraktometr, chociaż jest narzędziem optycznym, służy do mierzenia współczynnika załamania światła w cieczach i ciałach stałych, a nie do badania krzywizny powierzchni soczewek. Jest to instrument nieoceniony w przemyśle spożywczym i chemicznym, gdzie wykorzystuje się go do kontroli jakości i analizy składu substancji. Spektroskop to kolejne urządzenie optyczne, które również nie spełnia funkcji pomiaru krzywizny. Jego głównym zadaniem jest analiza widma światła, co pozwala na badanie właściwości chemicznych i fizycznych substancji. Spektroskopy są szeroko stosowane w laboratoriach badawczych, ale ich zastosowanie nie dotyczy bezpośrednio geometrii powierzchni optycznych. Fotometr natomiast jest instrumentem przeznaczonym do pomiaru intensywności światła. Znajduje zastosowanie w fotometrii, gdzie analizuje się rozkład i natężenie źródeł światła. Chociaż jest to kolejne narzędzie z dziedziny optyki, jego funkcja jest zupełnie inna niż ta, którą pełni sferometr. W optyce każde z tych narzędzi ma swoje specyficzne zastosowanie, co podkreśla znaczenie ich prawidłowego wykorzystania w praktyce zawodowej.

Pytanie 12

Aby zmierzyć powiększenie mikroskopów, należy wykorzystać

A. dynametr Czapskiego

B. płytkę mikrometryczną

C. dynametr Ramsdena

D. preparat naturalny

Płytka mikrometryczna jest narzędziem używanym do precyzyjnego pomiaru powiększenia obiektywów mikroskopowych. Umożliwia ona określenie liczby mikrometrów na jednostkę obrazu widzianego w mikroskopie. Proces pomiaru polega na umieszczeniu płytki z precyzyjnie oznakowanymi mikrometrami w polu widzenia mikroskopu. Dzięki temu operator może porównać rzeczywisty rozmiar obiektów z ich obrazem w powiększeniu, co jest niezwykle istotne w wielu dziedzinach naukowych, takich jak biologia czy medycyna. Zastosowanie płytki mikrometrycznej jest standardową praktyką przy kalibracji mikroskopów oraz ocenie ich dokładności. Wiedza na temat powiększenia jest kluczowa, ponieważ wpływa na interpretację obserwacji mikroskopowych, pozwalając na dokładne oznaczanie wymiarów komórek, tkanek czy mikroorganizmów. Warto również zaznaczyć, że stosując płytkę mikrometryczną, można łatwo określić skale zdjęć mikroskopowych, co jest istotne w późniejszej analizie wyników.

Pytanie 13

Jakie powiększenie ma lupa o ogniskowej wynoszącej 20 mm?

A. 5x

B. 2,5x

C. 10x

D. 12,5x

Powiększenie lupy, które oblicza się na podstawie jej ogniskowej, jest istotnym parametrem przy wyborze i zastosowaniu urządzeń optycznych. W przypadku lupy o ogniskowej 20 mm, aby obliczyć powiększenie, stosuje się wzór: powiększenie (M) = 250 mm / ogniskowa (f). Przy podstawieniu wartości, otrzymujemy: M = 250 mm / 20 mm = 12,5x. Oznacza to, że obiekt obserwowany przez lupę jest widoczny 12,5 razy większy niż w rzeczywistości. Takie powiększenie jest szczególnie przydatne w różnych dziedzinach, jak numizmatyka, botanika, czy mikroskopia, gdzie precyzyjne detale są kluczowe. Dobrze dobrana lupa z odpowiednim powiększeniem pozwala na dokładne badanie struktury materiałów, co jest niezbędne w pracy naukowej oraz w różnych zastosowaniach przemysłowych, takich jak kontrola jakości. Zarówno naukowcy, jak i hobbyści korzystają z tych narzędzi, aby uzyskać lepszy wgląd w szczegóły, które są niewidoczne gołym okiem.

Pytanie 14

Jaką wartość ma ogniskowa okularu, jeśli ogniskowa obiektywu wynosi 150 mm, a długość lunety Galileusza to 100 mm?

A. -50 mm

B. +100 mm

C. +50 mm

D. -100 mm

Poprawna odpowiedź wynosi -50 mm, co oznacza, że ogniskowa okularu w lunecie Galileusza jest ujemna. W przypadku układów optycznych, takich jak lunety Galileusza, obiektyw skupia promienie świetlne, natomiast okular działa jako soczewka, która umożliwia obserwację powiększonego obrazu. Ogniskowa okularu jest wyliczana przy użyciu wzoru: ogniskowa lunety (długość lunety) minus ogniskowa obiektywu. W tym przypadku, długość lunety wynosi 100 mm, natomiast ogniskowa obiektywu wynosi 150 mm, co daje: 100 mm - 150 mm = -50 mm. Należy podkreślić, że lunety Galileusza mają charakterystyczną konstrukcję, która pozwala na uzyskanie prostego obrazu, a ich zastosowanie obejmuje zarówno astronomię, jak i obserwację przyrody. Zrozumienie zasad działania lunet jest kluczowe dla osób zajmujących się optyką oraz dla entuzjastów astronomii.

Pytanie 15

Ciecze immersyjne są wykorzystywane

A. w celu chłodzenia powierzchni szlifowanego szkła

B. do polepszenia zdolności rozdzielczej w mikroskopii

C. do nanoszenia powłoki na szkło metodą zanurzeniową

D. jako roztwór w procesie aplikacji powłok metodą CVD

Ciecze immersyjne to naprawdę ważny element w mikroskopii, zwłaszcza w optycznej. Na przykład, olej immersyjny zwiększa zdolność rozdzielczą mikroskopu, bo zmniejsza różne błędy optyczne, które mogą się zdarzać na granicy powietrze-szkło. Wiesz, że olej immersyjny ma współczynnik załamania światła bliski szkłu? Dzięki temu lepiej zbiera światło przez obiektyw mikroskopu. A to oznacza, że obrazy próbek są dużo wyraźniejsze i z większą ilością szczegółów. Takie ciecze są mega przydatne w badaniach biologicznych i materiałowych, gdzie widoczność detali jest kluczowa. Z perspektywy najlepszych praktyk w mikroskopii, ich użycie jest wskazane, zwłaszcza przy obiektywach o wysokim powiększeniu, na przykład 100x, co pozwala badać komórki, bakterie czy różne struktury materiałowe na poziomie mikroskalowym.

Pytanie 16

Jakiej metody nie wykorzystuje się do pomiaru średnicy zaokrąglonych płytek?

A. suwmiarki

B. sprawdzianu szczękowego dwugranicznego

C. sprawdzianu szczękowego jednogranicznego

D. mikrometru

Sprawdzian szczękowy dwugraniczny jest narzędziem, którego nie stosuje się do pomiaru średnicy zaokrąglonych płytek, ponieważ jest on zaprojektowany do mierzenia większych, płaskich powierzchni. Dla średnicy zaokrąglonych obiektów, takich jak płytki, stosuje się narzędzia, które precyzyjnie oceniają odległość w najbardziej wąskim miejscu obiektu. Mikrometr i suwmiarka to narzędzia, które pozwalają na dokładne pomiary średnicy, zapewniając odpowiednią dokładność i powtarzalność. Mikrometr jest szczególnie przydatny w przypadku małych rozmiarów, gdzie wymagana jest niezwykle wysoka precyzja. Z kolei suwmiarka, dzięki swojej wszechstronności, może być używana do różnych pomiarów, w tym średnicy zaokrąglonych obiektów. Zgodnie z normami ISO dotyczącymi pomiarów, właściwy wybór narzędzia pomiarowego jest kluczowy dla uzyskania dokładnych wyników, co ma bezpośrednie przełożenie na jakość produktów w procesach wytwarzania. Dlatego istotne jest, aby znać odpowiednie narzędzia do pomiarów w zależności od kształtu i właściwości badanego obiektu.

Pytanie 17

Jakie zjawisko związane jest z dwójłomnością?

A. kolimacją wiązki

B. polaryzacją światła

C. interferencją światła

D. budową światłowodów

Zjawisko dwójłomności jest związane z polaryzacją światła, ponieważ dotyczy sposobu, w jaki materiały optyczne reagują na światło w zależności od kierunku polaryzacji fal elektromagnetycznych. Dwójłomność występuje, gdy materiał wykazuje różne współczynniki załamania dla różnych kierunków polaryzacji. Przykładem są kryształy, takie jak kalcyt, które dzielą padające na nie światło na dwa promienie o różnym kierunku i prędkości. W praktyce, zjawisko to jest wykorzystywane w różnych technologiach optycznych, takich jak mikroskopy dwójłomne, które umożliwiają analizę struktury materiałów. Dodatkowo, dwójłomność ma zastosowanie w projektowaniu komponentów optycznych, gdzie kontrola nad polaryzacją światła jest kluczowa, na przykład w filtrach polaryzacyjnych stosowanych w fotografii czy w technologii LCD. Zrozumienie dwójłomności pozwala również na rozwijanie nowych technologii, takich jak elastyczne wyświetlacze czy innowacyjne materiały w optoelektronice, które mogą dostosowywać swoje właściwości optyczne w zależności od zastosowanej polaryzacji.

Pytanie 18

W jaki sposób dokonuje się kontroli naprężeń w soczewkach?

A. polarymetrem

B. polaryskopem

C. goniometrem

D. interferometrem

Odpowiedź "polaryskopem" jest poprawna, ponieważ polaryskop jest specjalistycznym narzędziem używanym do analizy naprężeń w materiałach optycznych, takich jak soczewki. Wykorzystuje on zjawisko polaryzacji światła, aby ujawnić wewnętrzne naprężenia, które mogą wpływać na jakość i wydajność optyczną soczewek. Polaryskopy działają na zasadzie analizy zmian w polaryzacji światła przechodzącego przez materiał, co pozwala na identyfikację obszarów z różnymi poziomami naprężeń. Przykładowo, w przemyśle optycznym, polaryskop jest używany do kontroli jakości soczewek okularowych, co jest kluczowe dla zapewnienia ich właściwej funkcjonalności i komfortu noszenia. W ten sposób, polaryskopy przyczyniają się do spełnienia standardów branżowych dotyczących jakości produktów optycznych oraz zapewniają, że soczewki będą miały odpowiednią wytrzymałość i będą bezpieczne w użyciu.

Pytanie 19

Soczewki do mikroskopowych okularów Huygensa produkuje się ze szkła

A. wyłącznie flintowego

B. flintowego i neodymowego

C. kronowego i flintowego

D. jedynie kronowego

Odpowiedź 'tylko kronowego' jest prawidłowa, ponieważ soczewki do okularów mikroskopowych typu Huygensa są zazwyczaj wykonywane ze szkła kronowego. Szkło kronowe charakteryzuje się niskim współczynnikiem załamania światła oraz dobrą przezroczystością w zakresie widzialnym, co sprawia, że jest szczególnie cenione w optyce precyzyjnej. Użycie szkła kronowego pozwala na uzyskanie wyraźnych i ostrych obrazów, co jest niezbędne w pracy mikroskopowej. Dodatkowo, szkło to wykazuje odpowiednią odporność na zmiany temperatury i wilgotności, co jest kluczowe w różnych warunkach laboratoryjnych. Dzięki tym właściwościom, soczewki wykonane ze szkła kronowego spełniają normy jakościowe i wydajnościowe, które są kluczowe dla użytkowania w zastosowaniach naukowych oraz przemysłowych, takich jak analizy biologiczne oraz w obszarze materiałoznawstwa. W praktyce, zastosowanie szkła kronowego w mikroskopach Huygensa umożliwia uzyskiwanie obrazów o wysokiej rozdzielczości, co ma istotne znaczenie w badaniach mikroskopowych.

Pytanie 20

Płytka z podziałką zgodnie z rysunkiem mocowana jest w oprawie za pomocą pierścienia

A. sprężynującego.

B. sprężystego.

C. dociskowego.

D. gwintowego.

Odpowiedź "gwintowego" jest prawidłowa, ponieważ mechanizm gwintowy zapewnia nie tylko stabilne, ale także regulowane mocowanie płytki z podziałką w oprawie. Zewnętrzny gwint pierścienia pozwala na precyzyjne dopasowanie, co jest szczególnie istotne w kontekście przyrządów optycznych, takich jak mikroskopy, gdzie dokładność ustawień ma kluczowe znaczenie dla jakości obserwacji. Gwinty są standardowym rozwiązaniem w inżynierii, ponieważ umożliwiają łatwe rozkręcanie i skręcanie komponentów, co jest niezbędne w przypadku wymagających aplikacji. W praktyce, w wielu urządzeniach optycznych, takich jak lornetki czy teleskopy, stosuje się gwintowane elementy do mocowania soczewek czy pryzmatów, aby zapewnić ich stabilność i ochronę przed uszkodzeniami. Dobre praktyki w projektowaniu takich systemów kładą nacisk na wytrzymałość materiałów gwintowanych oraz odpowiednią tolerancję wymiarową, co zapewnia długotrwałe i niezawodne działanie. Zastosowanie gwintów w tych kontekstach podkreśla ich uniwersalność i znaczenie w precyzyjnej mechanice.

Pytanie 21

Aby określić pole widzenia lupy, trzeba przeprowadzić pomiary

A. średnicy źrenicy wejściowej i wyjściowej

B. ogniskowej oraz średnicy źrenicy wyjściowej

C. średnicy lupy i średnicy źrenicy wyjściowej

D. ogniskowej oraz średnicy lupy

Ogniskowa i średnica lupy to naprawdę kluczowe parametry, jeśli chodzi o wyznaczanie pola widzenia. Ogniskowa mówi o tym, jak blisko musisz trzymać obiekt, żeby widzieć go wyraźnie. Z kolei średnica lupy pokazuje, jaki obszar widzisz przez lupę. Jak to się przekłada na praktykę? Ano, kiedy mierzysz te dwa parametry, możesz w prosty sposób obliczyć pole widzenia, co jest ważne w takich dziedzinach jak mikroskopia czy medycyna. Warto pamiętać, że zgodność z normami branżowymi, jak te od ISO, jest istotna, bo precyzyjne obliczenia mają duże znaczenie dla jakości obrazów. Przykłady? No właśnie, w laboratoriach optycznych ocenia się soczewki, a w medycynie czy biologii dobiera się lupy, bo precyzyjne pole widzenia jest kluczowe do analizy detali.

Pytanie 22

Paracentryczność w mikroskopach optycznych oznacza stałość

A. ostrości obrazu preparatu przy zmianie okularu

B. ustawienia centralnego punktu pola widzenia przy zmianie okularu

C. ostrości obrazu preparatu przy zmianie obiektywu

D. ustawienia centralnego punktu pola widzenia przy zmianie obiektywu

Paracentryczność w mikroskopach optycznych oznacza, że zmiana obiektywu nie wpływa na położenie centralnego punktu pola widzenia, co jest kluczowe dla uzyskania spójnych i dokładnych obserwacji. Dzięki temu, gdy użytkownik przełącza się między różnymi obiektywami, centralny punkt obserwacji pozostaje niezmienny, co pozwala na utrzymanie obiektu w polu widzenia bez konieczności dodatkowego regulowania układu optycznego. Taka zasada jest szczególnie istotna w mikroskopach stosowanych w biologii czy medycynie, gdzie precyzyjne obserwacje są niezbędne do analizy struktur komórkowych. Przykładowo, w badaniach histologicznych, gdzie konieczne jest przechodzenie między obiektywami o różnych powiększeniach, paracentryczność pozwala na efektywne i szybkie zmiany ogniskowej bez utraty złożoności badania. W praktyce, aby zapewnić paracentryczność, wysokiej jakości mikroskopy stosują zaawansowane systemy optyczne, które minimalizują aberracje i zapewniają spójność między różnymi komponentami optycznymi, co stanowi standard w nowoczesnych technologiach mikroskopowych.

Pytanie 23

W pokazanej na rysunku jednookularowej nasadce mikroskopowej zastosowano pryzmat

A. Bauernfeinda.

B. Dove-Wollastona.

C. Lemana.

D. Schmidta.

Pryzmat Bauernfeinda to naprawdę kluczowa część jednookularowej nasadki mikroskopowej. Dzięki niemu obraz jest przekierowywany do okularu w sposób, który pozwala na wygodne i ergonomiczne obserwacje. To ważne, bo siedząc z mikroskopem przez dłuższy czas, można się zmęczyć, a ten pryzmat pozwala na komfortową pracę. Dobrze skonstruowany pryzmat zapewnia, że obraz jest naprawdę dobrej jakości i odpowiedni kąt widzenia, co ma spore znaczenie, zwłaszcza w mikroskopach z dużym kątem nachylenia. Właściwie to można powiedzieć, że to najlepsza praktyka w mikroskopii – stawia się na ergonomię i jakość. Warto dodać, że pryzmaty Bauernfeinda są dość popularne w nowoczesnych mikroskopach optycznych, co pokazuje, jak ważne są w badaniach biologicznych i materiałowych.

Pytanie 24

Co oznacza symbol ΔN w dokumentacji technicznej dotyczącej wypolerowanej powierzchni szkła?

A. czystość powierzchni

B. błąd owalizacji

C. pęcherzowatość

D. odchyłkę od promienia

Odpowiedź "błąd owalizacji" jest prawidłowa, ponieważ symbol ΔN odnosi się do odchyleń kształtu płaskiej powierzchni szkła, które mogą wpływać na jego właściwości optyczne i mechaniczne. Błąd owalizacji oznacza, że kształt powierzchni nie jest idealnie okrągły lub płaski, co może prowadzić do zniekształceń obrazu, odbić światła i innych problemów w zastosowaniach wymagających precyzyjnych parametrów optycznych, takich jak optyka precyzyjna czy przemysł motoryzacyjny. W standardach takich jak ISO 1101, które definiują zasady tolerancji geometricalnej, pojęcie owalizacji jest kluczowe dla zapewnienia odpowiedniej jakości produkcji. Praktyczne przykłady zastosowania tego pojęcia można znaleźć w produkcji soczewek do okularów, gdzie precyzyjne kształty są niezbędne dla komfortu i jakości widzenia. Wykrywanie i analiza błędów owalizacji często odbywa się za pomocą technik takich jak pomiary współrzędnościowe lub skanowanie laserowe, co pozwala na zapewnienie wysokiej jakości produktów końcowych.

Pytanie 25

Jakie urządzenie optyczne nie posiada ruchomych połączeń gwintowych?

A. mikroskop warsztatowy

B. mikroskop biologiczny

C. luneta geodezyjna

D. lupa Brinella

Lupa Brinella to optyczny przyrząd pomiarowy, który służy do badania twardości materiałów. Charakteryzuje się prostą konstrukcją, w której nie występują gwintowe połączenia ruchowe, co sprawia, że jest łatwiejsza w obsłudze i bardziej niezawodna w użyciu. Jej działanie opiera się na zasadzie powiększenia obrazu badanego materiału, co pozwala na precyzyjne odczyty twardości. W praktyce, lupa Brinella jest wykorzystywana w laboratoriach oraz w przemyśle do oceny właściwości mechanicznych różnych materiałów, co jest kluczowe w kontekście zapewnienia jakości produktów. W przeciwieństwie do innych przyrządów optycznych, takich jak mikroskopy, które często mają skomplikowane mechanizmy ruchome, lupa Brinella jest bardziej odporna na uszkodzenia i łatwiejsza do kalibracji, co zwiększa jej efektywność w codziennych zastosowaniach. Zgodnie z dobrymi praktykami, użytkownicy powinni regularnie kontrolować stan lupy oraz przeprowadzać kalibrację, aby zapewnić dokładność pomiarów.

Pytanie 26

Zjawisko pełnego wewnętrznego odbicia znalazło zastosowanie w konstrukcji

A. noktowizorów

B. niwelatorów

C. światłowodów

D. goniometrów

Zjawisko całkowitego wewnętrznego odbicia jest kluczowym mechanizmem wykorzystywanym w technologii światłowodowej. Dzięki temu zjawisku możliwe jest efektywne przesyłanie sygnałów świetlnych na dużych odległościach bez znacznych strat energii. W światłowodach, światło porusza się przez rdzeń, który ma wyższy współczynnik załamania niż otaczające go materiały, co skutkuje odbiciem światła od granicy rdzenia i otoczenia. Taki mechanizm pozwala na minimalizację strat sygnału oraz zakłóceń, co czyni światłowody szczególnie efektywnymi w telekomunikacji oraz transmisji danych. Przykładowo, światłowody są powszechnie używane w Internecie, telefonii komórkowej oraz systemach CCTV, gdzie stabilność i jakość sygnału są kluczowe. Dobre praktyki w branży zalecają stosowanie światłowodów w miejscach, gdzie wymagana jest duża przepustowość oraz niezawodność, co czyni je fundamentem nowoczesnych systemów komunikacyjnych.

Pytanie 27

Która z wymienionych aberracji w obiektywach fotograficznych prowadzi do tworzenia kolorowych pierścieni na zdjęciach?

A. Sferyczna

B. Astygmatyzm

C. Koma

D. Chromatyczna

Odpowiedź 'Chromatyczna' jest poprawna, ponieważ aberracja chromatyczna jest efektem optycznym, który występuje, gdy różne długości fal światła (np. czerwony, zielony, niebieski) są ogniskowane w różnych punktach. W praktyce prowadzi to do powstawania kolorowych krążków wokół wyraźnych konturów obiektów na zdjęciach, co jest szczególnie zauważalne w przypadku kontrastowych scen. Aberracja chromatyczna jest często problemem w tanich obiektywach, dlatego profesjonaliści często wybierają obiektywy o lepszej konstrukcji optycznej lub te z dodatkowymi elementami, które minimalizują ten efekt, jak soczewki asferyczne czy ED (extra-low dispersion). Dobrą praktyką jest również korzystanie z filtrów, które mogą pomóc w poprawie jakości obrazu. Ponadto, nowoczesne aparaty często posiadają funkcje korekcji aberracji chromatycznej, które można aktywować w menu ustawień. Wiedza o aberracjach jest kluczowa dla każdego fotografa, który pragnie uzyskać jak najlepsze rezultaty w swojej pracy.

Pytanie 28

Jakie narzędzie można wykorzystać do precyzyjnego weryfikowania płaskości polerowanych powierzchni optycznych?

A. przymiar kreskowy

B. płytki Johanssona

C. liniał krawędziowy

D. sprawdzian interferencyjny

Liniał krawędziowy, przymiar kreskowy oraz płytki Johanssona to narzędzia, które, mimo że mogą być użyte do ogólnego pomiaru i oceny wymiarów, nie są odpowiednie do dokładnego sprawdzania płaskości polerowanych powierzchni optycznych. Liniał krawędziowy służy głównie do oceny prostoliniowości i nie jest wystarczająco precyzyjny przy pomiarach na poziomie mikrometrów, które są kluczowe w przypadku powierzchni optycznych. Przymiar kreskowy, z kolei, jest używany do pomiarów długości lub grubości, ale nie daje on informacji o płaskości powierzchni, gdyż nie uwzględnia ewentualnych mikrouszkodzeń lub nierówności. Płytki Johanssona, mimo że służą do pomiarów, są bardziej odpowiednie w kontekście ustawiania i kalibracji innych narzędzi pomiarowych. Typowe błędy myślowe, które mogą prowadzić do wyboru tych narzędzi, to założenie, że wszelkie narzędzia pomiarowe są równoważne w kontekście specyficznych wymagań technicznych. W rzeczywistości, każdy z tych przyrządów ma swoje ograniczenia, które sprawiają, że w przypadku precyzyjnych pomiarów optycznych niezbędne jest stosowanie bardziej zaawansowanych metod, takich jak pomiar interferencyjny, który pozwala na uzyskanie wiarygodnych i dokładnych wyników.

Pytanie 29

Zgodnie z zamieszczonym rysunkiem faza w płytce płaskorównoległej nie może być wykonana o szerokości

A. 0,60 mm

B. 0,50 mm

C. 0,65 mm

D. 0,55 mm

Odpowiedź 0,65 mm jest poprawna, ponieważ zgodnie z rysunkiem oraz standardami branżowymi szerokość fazy w płytce płaskorównoległej nie powinna przekraczać 0,6 mm. W rzeczywistości, efektywna szerokość fazy jest kluczowym parametrem w projektowaniu płytek PCB, a jej nadmierne zwiększenie może prowadzić do problemów z jakością sygnału oraz trudności w lutowaniu. W praktyce, podążając za dobrymi praktykami, projektanci powinni unikać wartości bliskich górnej granicy, aby zapewnić niezawodność w produkcji. Stosowanie fazy w określonym zakresie nie tylko wpływa na estetykę płytki, ale również na jej funkcjonalność. Przykłady zrealizowanych projektów pokazują, że precyzyjne dostosowanie parametrów fazy do specyfikacji producentów przyczynia się do zwiększenia efektywności produkcji oraz obniżenia kosztów związanych z błędami produkcyjnymi.

Pytanie 30

Aby obliczyć powiększenie lunety, konieczne jest przeprowadzenie pomiaru

A. ogniskowej i średnicy soczewki obiektywu

B. średnicy okularu oraz średnicy źrenicy wyjściowej

C. średnicy źrenicy wejściowej i wyjściowej

D. ogniskowej obiektywu oraz średnicy źrenicy wejściowej

Wybór odpowiedzi dotyczącej średnicy okularu i średnicy źrenicy wyjściowej nie uwzględnia kluczowego aspektu, jakim jest źrenica wejściowa, która ma znaczący wpływ na ilość światła docierającego do oka obserwatora. Myląc te dwa pojęcia, można uznać, że powiększenie nie jest związane z właściwym doborem źrenic, co skutkuje nieprawidłową oceną jakości obrazu. Kolejna nieprawidłowość polega na pomiarze ogniskowej i średnicy obiektywu, co pomija istotny parametr, jakim jest średnica źrenicy wyjściowej, przez co otrzymane wartości powiększenia mogą być przekłamane. Dodatkowo, pomiar średnicy źrenicy wejściowej i wyjściowej, choć teoretycznie prawidłowy, nie daje pełnego obrazu, jeśli nie zostanie uwzględniona ogniskowa okularu. W praktyce, pomijanie tych parametrów może prowadzić do typowego błędu myślowego, gdzie użytkownik nie zdaje sobie sprawy, że jakość obserwacji jest uzależniona od ścisłej koordynacji tych elementów. Zrozumienie tych relacji jest niezbędne, aby osiągnąć optymalne efekty podczas korzystania z lunet, a także w kontekście szeroko pojętej optyki i astronomii.

Pytanie 31

Liczba 32 w oznaczeniu 8 x 32, znajdującym się na obudowie lornetki, wskazuje na średnicę

A. okularu.

B. otworu względnego.

C. obiektywu.

D. źrenicy wyjściowej.

Liczba 32 w oznaczeniu 8 x 32 odnosi się do średnicy obiektywu lornetki, która wynosi 32 mm. Obiektyw jest kluczowym elementem optycznym, odpowiedzialnym za zbieranie światła i formowanie obrazu. W praktyce oznaczenie 8 x 32 wskazuje, że lornetka ma powiększenie 8x oraz średnicę obiektywu 32 mm. Większy obiektyw zbiera więcej światła, co jest szczególnie istotne w warunkach słabego oświetlenia, takich jak zmierzch czy poranek. Używając lornetki o takim oznaczeniu, użytkownicy mogą liczyć na jasny i wyraźny obraz, co jest niezwykle ważne w zastosowaniach takich jak obserwacja ptaków, myślistwo czy turystyka. Przy wyborze lornetki warto również zwrócić uwagę na jakość soczewek oraz powłok antyrefleksyjnych, które dodatkowo poprawiają jasność i kontrast obrazu. Standardy branżowe sugerują, że optymalny stosunek średnicy obiektywu do powiększenia powinien wynosić co najmniej 4 mm, co zapewnia komfortową obserwację.

Pytanie 32

Który okular powinien być zainstalowany w naprawianym mikroskopie szkolnym z dwuokularową nasadką o powiększeniu 1^X, jeśli obiektyw ma powiększenie 80^X, a mikroskop powinien oferować powiększenie 400^X?

A. 5X

B. 10X

C. 40X

D. 15X

Aby obliczyć wymagane powiększenie okularu w mikroskopie, należy zastosować wzór: powiększenie całkowite = powiększenie obiektywu × powiększenie okularu. W tym przypadku, powiększenie całkowite wynosi 400X, a powiększenie obiektywu to 80X. Aby znaleźć powiększenie okularu, możemy przekształcić wzór: powiększenie okularu = powiększenie całkowite / powiększenie obiektywu. Podstawiając wartości: powiększenie okularu = 400X / 80X, co daje nam wynik 5X. Użycie okularu o powiększeniu 5X jest standardem w wielu mikroskopach szkolnych, co zapewnia odpowiednie powiększenie przy jednoczesnym zachowaniu dobrego poziomu komfortu podczas obserwacji. Przykładem zastosowania mikroskopu z takim zestawieniem powiększeń może być badanie komórek roślinnych, gdzie detale strukturalne są dobrze widoczne przy zachowaniu odpowiedniej skali obrazu.

Pytanie 33

Który warunek przedstawiony wzorem pozwala na dobór współpracujących w mikroskopie obiektywów i okularów?

A. \( \frac{\Delta y}{y} = \frac{0.007}{tg w'} \)

B. \( \theta \leq \frac{1'}{(n_F - n_C) \times y} \)

C. \( n \times \sigma \times y = n' \times \sigma' \times y' \)

D. \( 500 \times A \leq G_{mikr} \leq 1000 \times A \)

Wybrałeś dokładnie ten warunek, który stosuje się praktycznie w każdym profesjonalnym laboratorium, gdzie pracuje się z mikroskopem optycznym. Wzór \(500 \times A \leq G_{mikr} \leq 1000 \times A\) określa tzw. zakres użytecznego powiększenia, czyli taki przedział wartości, w którym powiększenie mikroskopowe faktycznie pozwala zobaczyć więcej szczegółów, a nie tylko \"rozciąga\" obraz bez uzyskiwania dodatkowej informacji. Wartość A to apertura numeryczna obiektywu, która jest jednym z kluczowych parametrów determinujących zdolność rozdzielczą mikroskopu. Z praktyki wiem, że jeżeli mikroskop ustawimy na powiększenie większe niż 1000 razy apertura, to obraz przestaje być wyraźniejszy – pojawia się tzw. puste powiększenie. Tak samo powiększenie mniejsze niż 500 razy apertura może nie pozwolić w pełni wykorzystać możliwości optyki obiektywu. Standardy branżowe i techniczne dotyczące mikroskopii, na przykład rekomendacje producentów sprzętu czy podręczniki akademickie, zawsze podkreślają ten zakres. Dobrze jest wiedzieć, że dobór okularu i obiektywu powinien być przemyślany właśnie pod kątem tego wzoru – bo wtedy otrzymujemy optymalny, praktyczny zestaw do oglądania preparatów. Sam często spotykałem się z sytuacjami, gdzie niedoświadczeni użytkownicy wybierają przypadkowe okulary, przez co obraz jest albo zbyt ciemny, albo rozmazany, a przecież to właśnie współpraca obiektywu i okularu decyduje o jakości detali, które można zobaczyć. Takie podejście, opierające się o wzór z aperturą, to podstawa pracy każdego technika mikroskopii."

Pytanie 34

Szkło charakteryzuje się chropowatością jako jedną z właściwości

A. chemicznych

B. cieplnych

C. mechanicznych

D. elektrycznych

Chropowatość szkła jest uważana za właściwość mechaniczną, ponieważ odnosi się do struktury powierzchni i jej zdolności do wytrzymywania różnych obciążeń fizycznych. Chropowatość wpływa na wiele aspektów użytkowania szkła, w tym na jego przyczepność, estetykę oraz zachowanie podczas obróbki mechanicznej. Przykładowo, w przemyśle budowlanym, chropowate szkło może być stosowane w konstrukcjach, gdzie wymagana jest lepsza przyczepność do innych materiałów, takich jak kleje czy farby. W kontekście norm branżowych, chropowatość szkła jest często oceniana za pomocą pomiarów zgodnych z metodami określonymi w normach ISO, co pozwala na zapewnienie odpowiedniej jakości produktów szklanych. Dodatkowo, w zastosowaniach optycznych, kontrola chropowatości ma kluczowe znaczenie dla zapewnienia wysokiej przezroczystości i minimalizacji odbić, co jest istotne w produkcji soczewek i innych elementów optycznych.

Pytanie 35

Soczewki w obiektywach mikroskopowych typu monochromat – z jakiego materiału są wykonane?

A. z fluorytu lub rubinu

B. z kwarcu lub fluorytu

C. ze szkła neodymowego

D. z kwarcu lub rubinu

Obiektywy mikroskopowe, które są monochromatyczne, korzystają z soczewek zrobionych z takich materiałów jak kwarc i fluoryt. Mają one naprawdę świetne właściwości optyczne. Kwarc jest super przezroczysty w zakresie ultrafioletu, a do tego jest odporny na zmiany temperatury. To sprawia, że nadaje się do bardzo precyzyjnych zastosowań w optyce. Fluoryt z kolei minimalizuje te nieprzyjemne aberracje chromatyczne, co przekłada się na ostrzejsze obrazy. Takie obiektywy świetnie sprawdzają się w zaawansowanych mikroskopach używanych w biologii komórkowej czy nanotechnologii, gdzie jakość obrazu to kluczowa sprawa. W praktyce, korzystając z obiektywów kwarcowych i fluorytowych, można uzyskać wyższe powiększenia i lepszą rozdzielczość, co jest jak najbardziej zgodne z najlepszymi zasadami w mikroskopii.

Pytanie 36

Aby zmierzyć przepuszczalność w szkle optycznym, należy użyć

A. fotometr.

B. goniometr.

C. spektometr.

D. refraktometr.

Fotometr to urządzenie, które mierzy intensywność światła oraz analizuje jego właściwości. W kontekście sprawdzania przepuszczalności szkła optycznego, fotometr odgrywa kluczową rolę, gdyż pozwala na dokładne oceny, ile światła przechodzi przez dany materiał. Oprócz pomiaru intensywności światła, fotometr może także dostarczać informacji o absorbancji i transmitancji, co jest niezbędne w analizie jakości szkła optycznego wykorzystywanego w różnych dziedzinach, od optyki po przemysł optyczny. W praktyce, fotometr używany jest na przykład w laboratoriach zajmujących się kontrolą jakości, gdzie sprawdza się, czy szkło spełnia określone normy przepuszczalności. Zgodnie z międzynarodowymi standardami, takimi jak ISO 9050, fotometria jest uznawana za jedną z podstawowych metod oceny optycznych właściwości materiałów. Dzięki zastosowaniu takiego urządzenia, możliwe jest zapewnienie, że szkło optyczne nie tylko spełnia wymagania techniczne, ale również odpowiada oczekiwaniom użytkowników w zakresie jakości i wydajności.

Pytanie 37

Nie da się zmierzyć promienia soczewki za pomocą

A. lunety autokolimacyjnej

B. testu interferencyjnego

C. mikroskopu autokolimacyjnego

D. sferometru pierścieniowego

Zastosowanie sprawdzianu interferencyjnego, sferometru pierścieniowego oraz mikroskopu autokolimacyjnego do pomiaru promienia soczewki może prowadzić do nieporozumień związanych z ich funkcją i zasadą działania. Sprawdzian interferencyjny wykorzystuje zjawisko interferencji fal świetlnych do analizy powierzchni soczewek, jednak nie jest narzędziem bezpośrednio przeznaczonym do pomiaru promienia. Może on służyć do oceny jakości obróbki optycznej, ale jego zastosowanie w kontekście pomiaru promienia jest ograniczone i wymaga dodatkowych obliczeń. Sferometr pierścieniowy jest z kolei stosunkowo skomplikowanym narzędziem, ale w odpowiednich warunkach jest w stanie dokładnie zmierzyć promień krzywizny soczewki. Mikroskop autokolimacyjny, podobnie jak sferometr, może być używany w pomiarach optycznych, jednak również nie jest wskazanym narzędziem do bezpośredniego pomiaru promienia soczewki. Typowe błędy w rozumieniu możliwości tych narzędzi wynikają z mylenia zastosowań i rzeczywistych wyników, które można uzyskać. Ważne jest, aby przy pomiarach optycznych zrozumieć, jakie parametry są istotne oraz jakie są ograniczenia poszczególnych metod, by zapewnić efektywność i dokładność w analizach optycznych zgodnych z najlepszymi praktykami branżowymi.

Pytanie 38

Którą z płytek ogniskowych należy zastosować w niwelatorze?

A. D.

B. B.

C. A.

D. C.

Płytka ogniskowa B została zaprojektowana w sposób, który zapewnia maksymalną precyzję podczas niwelacji. Jej konstrukcja, zawierająca zarówno poziomą, jak i pionową linię krzyżową, pozwala na dokładne ustawienie niwelatora w odniesieniu do punktu odniesienia. W praktyce, precyzyjne ustawienie niwelatora jest kluczowe dla uzyskania rzetelnych wyników, szczególnie w zastosowaniach budowlanych, geodezyjnych czy inżynieryjnych. Płytki ogniskowe stosowane w niwelatorach optycznych są istotnym elementem, który wpływa na jakość pomiarów. Wybór odpowiedniej płytki, takiej jak B, zgodnie z normami branżowymi, zapewnia, że przyrząd działa w sposób efektywny i zgodny z wymaganiami standardów geodezyjnych, takich jak ISO 17123. Regularne stosowanie właściwej płytki ogniskowej przyczynia się do zmniejszenia błędów pomiarowych, co ma kluczowe znaczenie w kontekście zapewnienia dokładności i wiarygodności danych z pomiarów niwelacyjnych.

Pytanie 39

Aby zidentyfikować naprężenia w szkle optycznym, należy użyć

A. spektrofotometru

B. interferometru

C. polarymetru

D. polaryskopu

Polaryskop to urządzenie służące do analizy naprężeń w materiałach optycznych, takich jak szkło. Działa na zasadzie analizy polaryzacji światła, co pozwala na wykrycie wewnętrznych naprężeń, które mogą wpływać na właściwości optyczne bryły. W przypadku szkła optycznego, które jest często stosowane w teleskopach, soczewkach czy systemach optycznych, obecność naprężeń może prowadzić do zniekształceń obrazu. Polaryskopy są wykorzystywane w różnych zastosowaniach przemysłowych, takich jak kontrola jakości produktów optycznych, gdzie wymagane jest zapewnienie, że szkło nie ma wad strukturalnych. W praktyce, polaryskop umożliwia wizualizację naprężeń poprzez obserwację układów kolorów, które pojawiają się na szkle pod wpływem światła spolaryzowanego, co jest nieocenione w inżynierii materiałowej oraz optyce.

Pytanie 40

Który z wymiarów nie znajduje się w granicach tolerancji dla wymiaru 10+0,05?

A. 10,005

B. 10,05

C. 9,95

D. 10,00

Odpowiedź 9,95 jest prawidłowa, ponieważ znajduje się poza zakresem tolerancji wymiaru 10+0,05. Tolerancja ta oznacza, że akceptowalne wymiary dla danego elementu wynoszą od 10,00 do 10,05 mm. W związku z tym, wymiar 9,95 mm jest niższy niż minimalna wartość tolerancji, co czyni go niezgodnym z wymaganiami. W praktyce, wymiary muszą być ściśle kontrolowane, aby zapewnić prawidłowe dopasowanie elementów i ich funkcjonowanie w danym zastosowaniu. Przykładowo, w przemyśle motoryzacyjnym, elementy muszą spełniać określone tolerancje, aby zapewnić bezpieczeństwo i efektywność pojazdów. Przy projektowaniu i wytwarzaniu komponentów, inżynierowie często korzystają z norm ISO, które definiują zasady pomiarów oraz tolerancji, co pozwala na utrzymanie wysokiej jakości produktów, a także ich kompatybilności w procesach montażowych.
