Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 12 maja 2026 13:25
Data zakończenia: 12 maja 2026 13:52

Egzamin niezdany

Wynik: 19/40 punktów (47,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przedstawiony na ilustracjach element wchodzi w skład zespołu

A. zaworu powietrza dodatkowego.

B. systemu SRS.

C. przepustnicy.

D. zaworu biegu jałowego.

Zrozumienie funkcji różnych elementów układu silnika jest kluczowe dla jego prawidłowego działania. Zawór biegu jałowego ma za zadanie regulować przepływ powietrza, gdy silnik pracuje na biegu jałowym, co jest inne niż pomiar kąta otwarcia przepustnicy. Zawór powietrza dodatkowego, z kolei, jest używany w niektórych silnikach do poprawy emisji spalin i może działać w połączeniu z innymi elementami, ale nie pełni funkcji pomiaru kąta otwarcia jak potencjometr przepustnicy. System SRS (Airbag) to zupełnie inny układ, którego celem jest zapewnienie bezpieczeństwa pasażerów podczas wypadku, nie ma on nic wspólnego z zarządzaniem pracą silnika. Typowe błędy myślowe dotyczące tych odpowiedzi często wynikają z nieprecyzyjnych skojarzeń między funkcjami poszczególnych elementów. Ważne jest, aby na etapie nauki techniki motoryzacyjnej dostrzegać różnice między tymi komponentami, aby móc skutecznie diagnozować i naprawiać systemy w pojazdach. Uzyskanie dokładnych informacji o funkcjonowaniu i roli każdego z tych elementów jest niezbędne do wykonywania rzetelnych i efektywnych napraw w branży motoryzacyjnej, co podkreślają standardy jakości w przemyśle.

Pytanie 2

Na podstawie przedstawionych na rysunku charakterystyk rezystancyjno-temperaturowych podzespołów elektronicznych stwierdzono, że sprawny technicznie termistor typu PTC w temperaturze 20°C posiada rezystancję około

A. 100 kΩ

B. 10 kΩ

C. 100 Ω

D. 1 kΩ

W przypadku termistorów typu PTC łatwo popełnić błąd, sugerując się powszechnie spotykanymi wartościami rezystancji innych elementów elektronicznych lub ogólną tendencją, że termistory zawsze mają wysoką rezystancję. W rzeczywistości wartości rzędu 1 kΩ, 10 kΩ czy nawet 100 kΩ w temperaturze pokojowej (20°C) są typowe raczej dla termistorów typu NTC albo dla rezystorów warystorowych, a nie dla popularnych PTC stosowanych np. jako zabezpieczenia. Charakterystyka PTC wskazuje, że przy niskich temperaturach ich rezystancja jest zwykle dość niska – właśnie w okolicach 100 Ω – i dopiero powyżej pewnego progu zaczyna gwałtownie rosnąć. Wybierając wyższą wartość można się zasugerować np. myśleniem, że większa ochrona wymaga większej rezystancji, co jednak nie odzwierciedla rzeczywistego zachowania tego typu elementów. Typowe katalogowe PTC mają właśnie taką niską rezystancję na starcie, by nie ograniczać obwodu przy normalnej pracy. Warto też pamiętać, że wykres rezystancji względem temperatury dla PTC jest niemal płaski do pewnej temperatury, a potem bardzo szybko rośnie, co nie jest intuicyjne na pierwszy rzut oka. Nierzadko spotykam się z przekonaniem, że wszystkie termistory mają zachowanie jak NTC, gdzie rezystancja od razu jest bardzo wysoka – to typowy błąd. Zawsze warto sprawdzić konkretną charakterystykę danego typu elementu i nie polegać wyłącznie na skrótowych skojarzeniach. W praktyce dobór właściwego termistora wymaga dokładnej analizy wykresu i specyfikacji, bo błędny dobór może sprawić, że zabezpieczenie nie zadziała w kluczowym momencie.

Pytanie 3

Która lampka kontrolna sygnalizuje zbyt niski poziom płynu hamulcowego?

A. Lampka kontrolna 1

B. Lampka kontrolna 2

C. Lampka kontrolna 4

D. Lampka kontrolna 3

Wskaźnik przedstawiający czerwone kółka z wykrzyknikiem w środku (lampka nr 4) zdecydowanie sygnalizuje problem z układem hamulcowym, najczęściej zbyt niski poziom płynu hamulcowego w zbiorniczku. Z mojego doświadczenia, gdy widzę tę lampkę, od razu zatrzymuję auto w bezpiecznym miejscu i sprawdzam poziom płynu. Tak nakazuje zdrowy rozsądek oraz standardy bezpieczeństwa – zbyt niski poziom płynu może prowadzić do całkowitej utraty sprawności hamulców, co może skończyć się tragicznie. Producenci samochodów trzymają się jasnej symboliki: czerwony kolor i wykrzyknik to zawsze sygnał ostrzegawczy, który wymaga pilnej reakcji. Warto wiedzieć, że według dobrych praktyk branżowych — jeśli ta lampka się świeci, nie wolno kontynuować jazdy bez zdiagnozowania problemu. Moim zdaniem sporo osób lekceważy takie kontrolki, myśląc, że to błahostka, a to błąd. Poziom płynu może spaść przez nieszczelność lub zużycie klocków hamulcowych. Czasami winny jest po prostu zapchany korek lub pęknięty przewód. W każdym przypadku reakcja musi być natychmiastowa. W nowych autach systemy diagnostyczne są bardzo precyzyjne, ale zawsze warto samemu kontrolować poziom płynów co jakiś czas — tak dla własnego spokoju. Praktyka pokazuje, że szybka reakcja na tę lampkę to podstawa bezpiecznej eksploatacji samochodu.

Pytanie 4

Prawo Archimedesa odnosi się do

A. siły wyporu hydrostatycznego działającej na obiekt zanurzony w cieczy

B. zmiany gazu idealnego

C. przenikania ciśnienia w cieczy

D. prędkości wydobywania się cieczy przez mały otwór w dnie naczynia

Prawo Archimedesa, sformułowane przez starożytnego greckiego uczonego Archimedesa, określa siłę wyporu, która działa na ciało zanurzone w cieczy. Ta siła jest równa ciężarowi cieczy, którą to ciało wypiera. W praktyce oznacza to, że obiekty o gęstości mniejszej niż gęstość cieczy będą unosiły się na jej powierzchni, podczas gdy obiekty o gęstości większej będą tonąć. Prawo to jest kluczowe w wielu dziedzinach inżynierii, na przykład w projektowaniu statków czy łodzi, gdzie odpowiednia forma kadłuba musi być dostosowana do warunków pływania, aby zminimalizować opór i zapewnić stabilność. Zrozumienie tego prawa jest także istotne w medycynie, gdzie wykorzystuje się je w hydroterapii oraz w badaniach nad biomechaniką. Wiedza na temat siły wyporu jest niezbędna także w kontekście analizy i projektowania urządzeń pływających oraz w naukach przyrodniczych, gdzie bada się równowagę sił działających na ciała zanurzone w cieczy.

Pytanie 5

Na fotografii przedstawiona jest żarówka samochodowa typu

A. H7.

B. H3.

C. H1.

D. H4.

W praktyce wielu uczniów myli typy żarówek samochodowych, bo na pierwszy rzut oka różnice konstrukcyjne wydają się nieznaczne. Jednak każdy typ żarówki – H1, H3, H4 czy H7 – ma odmienną budowę, liczbę styków oraz zastosowanie. Przykładowo, H3 to żarówka z przewodem wyprowadzonym z trzonka, co pozwala na montaż w mocno ograniczonych przestrzeniach reflektora, a sama bańka i trzonek są sporo mniejsze niż w H1. Natomiast H4 to już zupełnie inna historia – posiada dwa żarniki, umożliwia uzyskanie świateł mijania i drogowych z jednej żarówki, a jej trzonek ma trzy styki i charakterystyczny, szeroki kołnierz. H7 z kolei jest trochę podobna do H1, ale jej trzonek jest szerszy i posiada dwa styki, co pozwala na uzyskanie wyższej mocy świetlnej. Często spotykanym błędem jest sugerowanie się samym kształtem bańki, nie zwracając uwagi na budowę styków czy sposób mocowania. W branży motoryzacyjnej bardzo ważne jest, by stosować żarówki zgodne z projektem oprawy reflektora – nie tylko ze względu na bezpieczeństwo, ale też na zgodność z homologacjami i normami. Dobór niewłaściwego typu może prowadzić do przegrzania, błędów w instalacji, a nawet zniszczenia odbłyśnika. Z mojego punktu widzenia, zawsze warto sprawdzić oznaczenie na żarówce i porównać ją z dokumentacją producenta. Mylenie H1 z H3, H4 czy H7 wynika często z pośpiechu lub braku doświadczenia, dlatego dobrze jest poświęcić chwilę na dokładną analizę – to procentuje w praktyce warsztatowej.

Pytanie 6

Aby dokonać kontrolnego pomiaru napięcia zasilania czujnika położenia przepustnicy, woltomierz należy podłączyć pomiędzy masę a zacisk zasilania elementu oznaczonego na schemacie numerem

A. 11

B. 33

C. 10

D. 49

Wybierając inne numery, łatwo się pomylić, bo niektóre z nich rzeczywiście wydają się logiczne na pierwszy rzut oka, szczególnie jeśli nie mamy wprawy w czytaniu schematów elektrycznych. Przykładowo, numer 10 może kojarzyć się z punktem masy albo zasilaniem, ale na tym schemacie jest to końcówka alternatora, która nie ma bezpośredniego związku z napięciem zasilania czujnika położenia przepustnicy. To właśnie myślenie na zasadzie „gdzieś w pobliżu zasilania” często prowadzi do nieprawidłowych wniosków. Numer 11 natomiast to zdecydowanie nie miejsce pomiaru napięcia czujnika – jest to inny układ, prawdopodobnie przekaźnik lub część instalacji zasilającej inne komponenty, więc podłączenie w tutaj nie da nam informacji o rzeczywistym napięciu dochodzącym do czujnika. Natomiast numer 49 to wyraźnie przekaźnik, który steruje przepływem prądu, ale nie jest bezpośrednim źródłem zasilania dla analizowanego czujnika. Podłączenie woltomierza w tych miejscach dałoby błędny obraz sytuacji, a czasem nawet kompletnie nieprzydatny odczyt, niezwiązany z aktualną pracą czujnika położenia przepustnicy. Często spotykam się z takim błędem u początkujących – szukają napięcia „gdziekolwiek”, zamiast dokładnie przeanalizować schemat i znaleźć konkretny zacisk zasilający badany element. To dlatego tak ważne jest czytanie schematów i identyfikacja odpowiednich punktów pomiarowych – ułatwia to diagnostykę i zapobiega niepotrzebnym pomyłkom w praktyce warsztatowej. Moim zdaniem, dobrym nawykiem jest dokładne prześledzenie obwodu od źródła zasilania do samego czujnika, wtedy nie ma ryzyka błędnych pomiarów i niepotrzebnych rozczarowań.

Pytanie 7

Na rysunku przedstawiono symbol

A. silnika elektrycznego prądu stałego.

B. prądnicy prądu stałego.

C. silnika elektrycznego prądu przemiennego.

D. prądnicy prądu przemiennego.

Symbol przedstawiony na rysunku to typowy znak prądnicy prądu przemiennego. Wyróżnia się on literą 'G', co wskazuje na generator, a także charakterystycznymi liniami, które są standardem w schematach elektrycznych przedstawiających takie urządzenia. Prądnice prądu przemiennego są kluczowymi elementami w energetyce, służą do produkcji energii elektrycznej, a ich działanie opiera się na zjawisku indukcji elektromagnetycznej. W praktyce, prądnice te znajdują zastosowanie w elektrowniach, gdzie przekształcają energię mechaniczną (np. z turbin wiatrowych lub wodnych) w energię elektryczną. W kontekście standardów, symbolika używana w schematach elektrycznych powinna być zgodna z międzynarodowymi normami IEC, co pozwala na jednoznaczną interpretację oraz zrozumienie schematów przez inżynierów i techników. Takie rozpoznawanie symboli jest niezbędne dla zapewnienia bezpieczeństwa i wydajności w projektach elektrycznych.

Pytanie 8

Wartość napięcia na zaciskach akumulatora przy uruchomionym silniku na biegu jałowym powinna wynosić około

A. 14,4 V

B. 12,6 V

C. 12,0 V

D. 13,4 V

Oceniając różne wartości napięcia na zaciskach akumulatora w trakcie pracy silnika na biegu jałowym, łatwo można się pomylić, bo niektóre liczby wydają się bardzo bliskie. Napięcia 12,0 V i 12,6 V odpowiadają typowym wartościom napięcia spoczynkowego, czyli wtedy, gdy silnik jest wyłączony. Gdy silnik nie pracuje, świeżo naładowany akumulator faktycznie pokazuje około 12,6 V – to taki standard, który świadczy o pełnym naładowaniu. Jeśli jednak napięcie jest bliżej 12,0 V, oznacza to już częściowe rozładowanie, co praktycznie powinno nas zaalarmować, zwłaszcza zimą lub przy krótkich trasach. Pojęcie, że przy uruchomionym silniku napięcie pozostaje takie samo, jak podczas postoju, jest jednym z najczęstszych błędów popełnianych przez początkujących mechaników. Prawidłowo działający alternator powinien podnieść napięcie do poziomu umożliwiającego skuteczne ładowanie – czyli przynajmniej do 13,4 V. Jednak wartość 13,4 V to już absolutne minimum i jest akceptowalna tylko przy bardzo małych obciążeniach lub w specyficznych warunkach temperaturowych. W codziennym użytkowaniu i zgodnie z dobrymi praktykami branżowymi, wartość napięcia na biegu jałowym powinna być bliższa 14,4 V. Takie napięcie pozwala utrzymać akumulator w dobrej kondycji i zapewnić pełną sprawność wszystkich odbiorników elektrycznych. Utrzymywanie niższego poziomu skutkuje szybkim rozładowywaniem się akumulatora i problemami z rozruchem. Moim zdaniem często popełnianym błędem jest też ufanie, że samochód z niskim napięciem na biegu jałowym będzie działał poprawnie – a niestety tak nie jest. Warto zawsze pamiętać o tym, by mierząc napięcie, uwzględnić, czy silnik faktycznie pracuje, bo to całkowicie zmienia sytuację. 14,4 V to nie przypadkowy standard, ale wielokrotnie sprawdzona wartość, która zapewnia trwałość i bezawaryjność eksploatacji akumulatora oraz całego układu elektrycznego pojazdu.

Pytanie 9

Na podstawie raportu z przeglądu dwóch pojazdów określ, jakie części i materiały eksploatacyjne są niezbędne do wykonania usługi naprawy i obsługi tych pojazdów.

Lp.	Przegląd instalacji elektrycznej	Wynik przeglądu
Lp.	Przegląd instalacji elektrycznej	1 pojazdu	2 pojazdu
1	Stan akumulatora	D/U ¹⁾	D
2	Poduszki powietrzne	D	D
3	Włączniki, wskaźniki, wyświetlacze	D	D
4	Reflektory	Lewy – W; Prawy – D/R	Lewy – D/R; Prawy – D
5	Ustawienie reflektorów	R	R
6	Wycieraczki	Lewa – D, Prawa – uszkodzone pióro ²⁾	Lewa – D, Prawa – uszkodzone pióro ²⁾
7	Spryskiwacze	D/U	D/U
8	Oświetlenie wnętrza	D	D
9	Świece zapłonowe	W ³⁾	W ³⁾
10	Oświetlenie zewnętrzne	D	D
W – wymienić; U – uzupełnić; D – stan dobry; R – przeprowadzić regulację; ¹⁾ w przypadku akumulatora uzupełnić poziom elektrolitu ²⁾ w przypadku zużytego pióra zaleca się wymianę kompletu piór ³⁾ w przypadku zużycia zaleca się wymianę kompletu świec

A. Komplet świec zapłonowych, komplet piór wycieraczek, woda destylowana, płyn do spryskiwaczy.

B. Dwa komplety świec zapłonowych, woda destylowana, lewy reflektor, dwa komplety piór wycieraczek, płyn do spryskiwaczy.

C. Płyn do spryskiwaczy, prawy reflektor, woda destylowana, dwa komplety piór wycieraczek.

D. Akumulator, prawy reflektor, komplet piór wycieraczek, płyn do spryskiwaczy.

Przy tego typu zadaniach najwięcej problemów sprawia dokładna interpretacja oznaczeń w tabeli i wyłapanie, które elementy naprawdę wymagają wymiany, a które tylko regulacji czy uzupełnienia. Często myli się na przykład wymianę pojedynczego elementu z wymianą kompletu – świec zapłonowych czy piór wycieraczek nie wymienia się pojedynczo, bo to psuje równomierność pracy i szybko prowadzi do kolejnych awarii, dlatego zawsze należy wymienić cały komplet. Podobnie jest z reflektorami: oznaczenie „W” dotyczy tylko lewego reflektora w jednym z pojazdów – nie trzeba więc wymieniać prawego w obu autach, a takie błędne założenie czasem pojawia się w odpowiedziach. Częstym błędem jest też pomijanie wody destylowanej, która jest niezbędna do uzupełnienia poziomu elektrolitu w akumulatorach – nie każdy pamięta, że nie do wszystkich akumulatorów dolewa się elektrolit, ale jeśli w tabeli jest „D/U”, to właśnie o to chodzi. Część osób może też uznać, że wystarczy wymienić pióro jednej wycieraczki, bo tylko ono jest uszkodzone, ale zgodnie z zaleceniami zawsze wymienia się komplet, żeby uniknąć nierównomiernej pracy i szybszego zużycia drugiego pióra. Wreszcie łatwo przeoczyć konieczność uzupełnienia płynu do spryskiwaczy – „D/U” to nie tylko informacja o dobrej kondycji, ale też wyraźny znak, że płyn trzeba uzupełnić. Moim zdaniem, często te błędy biorą się z pośpiechu i nieuwagi przy czytaniu zaleceń z tabeli. Tylko kompleksowa ocena wszystkich wskazań daje poprawny dobór części i materiałów eksploatacyjnych – w rzeczywistej pracy warsztatowej takie podejście jest nie tylko dobrą praktyką, ale wręcz koniecznością, by nie narażać klienta na ponowny przyjazd po krótkim czasie.

Pytanie 10

Aby zrealizować kontrolę stanu połączenia rozrusznika z dodatnim biegunem zasilania (zacisk 30), multimetr powinien być ustawiony w tryb pracy

A. amperomierza, mierząc natężenie prądu pobieranego przez rozrusznik

B. omomierza, oceniając rezystancję samego przewodu łączącego rozrusznik z akumulatorem

C. omomierza, analizując rezystancję połączenia rozrusznika z akumulatorem

D. woltomierza, sprawdzając spadek napięcia na przewodzie zasilającym rozrusznik

Wybór omomierza do pomiaru rezystancji przewodu łączącego rozrusznik z akumulatorem nie jest optymalnym podejściem w kontekście diagnozy stanu połączenia. Choć pomiar rezystancji jest ważny, nie ukazuje on rzeczywistych warunków pracy podczas rozruchu silnika. Rezystancja przewodu może być stosunkowo niska, jednak w czasie rozruchu, gdy przepływa wysoki prąd, mogą wystąpić niekorzystne efekty, takie jak spadek napięcia. Amperomierz, mimo że może dostarczyć informacji na temat poboru prądu przez rozrusznik, nie zidentyfikuje problemów z połączeniem, które mogą wystąpić przy wysokim obciążeniu. Z kolei pomiar rezystancji samego przewodu również nie odzwierciedla rzeczywistego stanu w momencie rozruchu. Często dochodzi do błędów myślowych, które sugerują, że niska rezystancja przewodu gwarantuje jego prawidłowe działanie, co niekoniecznie jest prawdą w praktyce. Właściwe podejście wymaga zatem zastosowania woltomierza, aby uzyskać pełny obraz działania układu w rzeczywistych warunkach eksploatacyjnych.

Pytanie 11

Zaświecenie się na przedstawionej na rysunku lampki kontrolnej informuje kierowcę o

A. konieczności wymiany oleju silnikowego.

B. niskim poziomie płynu w układzie wspomagania.

C. niskim poziomie paliwa.

D. usterce w układzie smarowania silnika.

Sporo osób myli znaczenie tej lampki kontrolnej, bo faktycznie wiele ikon na desce rozdzielczej wygląda podobnie, a do tego dochodzą skróty myślowe, które się utrwaliły wśród kierowców. Warto zatem uporządkować temat. Lampka w kształcie czerwonej oliwiarki z kroplą nie informuje ani o niskim poziomie paliwa, ani o konieczności wymiany oleju silnikowego, ani tym bardziej o niskim poziomie płynu w układzie wspomagania. Wbrew częstym skojarzeniom, jej zapalenie nie jest powiązane bezpośrednio z terminem wymiany oleju – taka informacja pojawia się zwykle osobną kontrolką lub komunikatem serwisowym. Podobnie, niskie ciśnienie lub poziom płynu w układzie wspomagania kierownicy sygnalizowane są innym symbolem, najczęściej przedstawiającym kierownicę lub zbiorniczek. Jeżeli chodzi o paliwo, to tutaj także używana jest zupełnie inna ikona, z reguły przedstawiająca dystrybutor na stacji benzynowej. Typowy błąd myślowy to utożsamianie tej czerwonej oliwiarki wyłącznie z ilością oleju, podczas gdy ona sygnalizuje problem z ciśnieniem w układzie smarowania, co może wynikać np. z awarii pompy oleju, zablokowania magistrali albo poważnego wycieku. Takie przypadki wymagają natychmiastowej reakcji, a nie tylko dolania płynu czy zaplanowania przeglądu. W branży motoryzacyjnej od lat podkreśla się wagę szybkiego reagowania na tę lampkę – ignorowanie jej może oznaczać poważne i kosztowne skutki. Dobrą praktyką jest nie tylko znajomość symboli, ale także umiejętność ich interpretacji w kontekście działania pojazdu. Warto trzymać się zasady: lepiej zapobiegać niż naprawiać, a odpowiednia reakcja na sygnały auta to podstawa bezpiecznej jazdy.

Pytanie 12

Na co nie wpływa wartość momentu obrotowego przekazywanego przez sprzęgło cierne tarczowe?

A. prędkości obrotowej silnika

B. siły nacisku sprężyn

C. powierzchni okładzin ciernych

D. materiału okładzin

Wartość momentu obrotowego przenoszonego przez sprzęgło cierne tarczowe rzeczywiście nie zależy od prędkości obrotowej silnika. Moment obrotowy przenoszony przez sprzęgło jest funkcją siły docisku oraz współczynnika tarcia pomiędzy okładzinami ciernymi a tarczami sprzęgła. Zmiana prędkości obrotowej nie wpływa bezpośrednio na tę wartość, choć może wpływać na inne aspekty pracy silnika i układu napędowego. W praktyce, sprzęgła cierne są szeroko stosowane w różnych aplikacjach, od samochodów osobowych po maszyny przemysłowe. Ważne jest, aby inżynierowie i technicy rozumieli, że skuteczność sprzęgła i jego zdolność do przenoszenia momentu obrotowego są bardziej uzależnione od parametrów mechanicznych i materiałowych, a nie od prędkości obrotowej. Dobre praktyki w projektowaniu układów napędowych uwzględniają te zależności, co pozwala na optymalne wykorzystanie potencjału sprzęgła w różnych warunkach eksploatacyjnych.

Pytanie 13

Regulacja jest konieczna po wymianie przerywacza w klasycznym systemie zapłonowym?

A. kąta rozwarcia styków przerywacza

B. odstępu między stykami przerywacza oraz kąta wyprzedzenia zapłonu

C. kąta zwarcia styków przerywacza

D. kąta zwarcia oraz rozwarcia styków przerywacza

Odpowiedź dotycząca regulacji odstępu między stykami przerywacza i kąta wyprzedzenia zapłonu jest prawidłowa, ponieważ po wymianie przerywacza kluczowe jest odpowiednie ustawienie tych parametrów, aby zapewnić prawidłowe działanie układu zapłonowego. Odstęp między stykami przerywacza wpływa na czas otwierania i zamykania styków, co z kolei wpływa na moment zapłonu mieszanki paliwowo-powietrznej. Kąt wyprzedzenia zapłonu określa, kiedy zapłon powinien nastąpić w cyklu pracy silnika, co jest kluczowe dla osiągnięcia optymalnej mocy i efektywności. Niewłaściwe ustawienia mogą prowadzić do nieefektywnego spalania, spadku mocy, a nawet uszkodzenia elementów silnika. Dlatego regulacje te powinny być przeprowadzane zgodnie z zaleceniami producenta oraz przy użyciu odpowiednich narzędzi, takich jak lampy stroboskopowe, co jest standardową praktyką w branży motoryzacyjnej.

Pytanie 14

Który z wartości współczynników hamowania hamulca zasadniczego w pojeździe o maksymalnej masie całkowitej do 3,5 T jest poprawny?

A. 52 %

B. 26 %

C. 50 N

D. 45 N

Odpowiedź 52% jest prawidłowa, ponieważ w pojazdach o dopuszczalnej masie całkowitej do 3,5 T współczynnik sił hamowania hamulca zasadniczego powinien wynosić co najmniej 50%. W przypadku zwiększenia masy pojazdu, siła hamowania musi być proporcjonalnie większa, aby zapewnić bezpieczne zatrzymanie pojazdu. Przykładowo, jeśli samochód przewozi ładunek, wyższy współczynnik sił hamowania jest kluczowy dla zachowania odpowiedniego czasu reakcji w sytuacjach awaryjnych. Zgodnie z normami branżowymi, każdy pojazd musi przechodzić regularne kontrole hamulców, aby upewnić się, że ich efektowność nie spadła poniżej wymaganego poziomu, co ma bezpośredni wpływ na bezpieczeństwo jazdy.

Pytanie 15

Podczas manualnego ruchu przedniego koła w poziomej płaszczyźnie zauważono nadmierny luz, który znika po wciśnięciu hamulca przy tych samych ruchach. Który element mógł się zużyć?

A. Przegub kulowy zawieszenia

B. Element końcowy drążka kierowniczego

C. Sworzeń kulisty wahacza

D. Łożyskowanie koła

Wybór końcówki drążka kierowniczego może prowadzić do błędnych wniosków, ponieważ ten element odpowiada głównie za kierowanie pojazdem, a nie za stabilność kół. Nadmierny luz w układzie kierowniczym może powodować trudności w manewrowaniu, ale nie tłumaczy zjawiska jego znikania po wciśnięciu hamulca. Przegub kulowy zawieszenia również nie jest właściwym rozwiązaniem, gdyż jego zadaniem jest umożliwienie ruchu wahacza, a nie koncentrowanie się na luzach łożyskowych kół. Sworzeń kulisty wahacza ma podobne zadanie co przegub, umożliwiając ruch w zawieszeniu, ale nie jest bezpośrednio odpowiedzialny za problemy związane z luzem w łożyskach kół. Dlatego kluczowe jest zrozumienie, że problemy z luzem w obrębie kół i ich łożysk są związane z innymi mechanizmami. Ostatecznie, niepoprawne wnioski mogą wynikać z braku zrozumienia funkcjonalności poszczególnych elementów układu zawieszenia i ich wpływu na ogólną wydajność pojazdu. Ważne jest, aby przed podjęciem decyzji o naprawach przeprowadzić dokładną diagnostykę, co jest zgodne z branżowymi standardami utrzymania pojazdów.

Pytanie 16

Jakim symbolem oznacza się olej przeznaczony do smarowania przekładni głównej?

A. DOT-4

B. L-DAA

C. SG/CC SAE 10W/40

D. GL5 SAE 75W90

L-DAA to oznaczenie, które nie jest związane z olejami do smarowania przekładni głównych, a raczej odnosi się do specyfikacji stosowanej w kontekście smarów i olejów przystosowanych do pracy w warunkach obciążeń dynamicznych, co nie odpowiada na konkretne potrzeby przekładni głównych. SG/CC SAE 10W/40 to natomiast klasyfikacja oleju silnikowego, a nie przekładniowego, co oznacza, że jego zastosowanie dotyczy smarowania silników spalinowych, a nie przekładni. Oleje te są projektowane z myślą o innej specyfice pracy, w tym o ochronie przed zużyciem silnika, a nie o wytrzymywaniu ekstremalnych warunków pracy charakterystycznych dla przekładni głównych. DOT-4 jest z kolei specyfikacją dla płynów hamulcowych, co również jest zupełnie odmiennym zastosowaniem. Wybór niewłaściwego oleju może prowadzić do istotnych problemów w działaniu przekładni, takich jak przegrzewanie, zwiększone zużycie elementów czy nawet awarie. Właściwe dobieranie oleju w oparciu o standardy i normy branżowe jest kluczowe dla zapewnienia efektywności i długowieczności pojazdów, co jest podstawową zasadą w każdej praktyce serwisowej.

Pytanie 17

Urządzenie przedstawione na rysunku jest

A. programatorem pamięci komputerowych

B. stroboskopem do pomiaru prędkości obrotowej

C. czytnikiem informacji diagnostycznych układów OBD

D. czytnikiem kodów kreskowych

Wybór odpowiedzi dotyczący stroboskopu do pomiaru prędkości obrotowej może wynikać z mylnego zrozumienia, czym jest takie urządzenie. Stroboskop jest przeznaczony do analizy ruchu obrotowego, jednak jego budowa i zastosowanie znacznie różnią się od czytników OBD. Stroboskop emituje błyski świetlne w określonym rytmie, co pozwala na wizualizację prędkości obrotowej silnika, ale nie ma zdolności do odczytywania kodów błędów ani monitorowania parametrów pracy pojazdu. Kolejną nieprawidłową odpowiedzią jest programator pamięci komputerowych. Programatory są używane do zapisywania i odczytywania danych w pamięci komputerów, co również nie ma bezpośredniego zastosowania w kontekście diagnostyki pojazdów. Są to zupełnie różne urządzenia, które funkcjonują w innych obszarach technologii. Ostatnia odpowiedź, dotycząca czytnika kodów kreskowych, również nie jest poprawna. Takie urządzenia są zazwyczaj małe, ręczne i przeznaczone do skanowania kodów kreskowych w handlu, co diametralnie różni się od funkcjonalności czytnika OBD, który wymaga bardziej zaawansowanej klawiatury i interfejsu do obsługi danych z pojazdów. Zrozumienie różnic między tymi urządzeniami jest kluczowe w kontekście diagnostyki i naprawy nowoczesnych pojazdów.

Pytanie 18

Na podstawie danych w tabeli oblicz, jaki będzie całkowity koszt naprawy silnika R6 2.0 24v, jeżeli stwierdzono uszkodzenie wszystkich świec zapłonowych oraz cewek zapłonowych pierwszego i trzeciego cylindra, a naprawa zajmie dwie godziny.

L.p.	Wartość jednostkowa części (podzespołu)	Wartość [PLN]
1.	Świeca zapłonowa	30,00
2.	Świeca żarowa	20,00
3.	Cewka zapłonowa	110,00
L.p.	Wykonana usługa (czynność)
1.	Roboczogodzina pracy mechanika	50,00
2.	Kasowanie błędów za pomocą testera	50,00

A. 370,00 PLN

B. 440,00 PLN

C. 500,00 PLN

D. 610,00 PLN

W tego typu zadaniach bardzo łatwo przeoczyć któryś z istotnych elementów wyceny, a to prowadzi do błędnych kalkulacji. Częsty błąd wynika z nieuwzględnienia wszystkich potrzebnych części, albo nieprawidłowego zsumowania kosztów robocizny. Przykładowo, jeśli ktoś uzna, że wymiana świec dotyczy tylko jednej czy dwóch sztuk, pomija fakt, że silnik R6 ma 6 cylindrów, a zgodnie z dobrymi praktykami branżowymi zawsze wymienia się komplet świec zapłonowych, bo tylko wtedy silnik będzie pracował równomiernie i nie dojdzie do kolejnych awarii w krótkim czasie. Zdarza się też, że ktoś dolicza koszt świec żarowych zamiast zapłonowych – to typowy błąd przy interpretacji treści, co pokazuje, jak ważne jest czytanie z pełnym zrozumieniem. Innym problemem jest nieuwzględnienie pełnej stawki za roboczogodziny mechanika – czasami ktoś przyjmuje tylko jedną godzinę, mimo że w treści jasno podano dwie godziny pracy. To pokazuje, że w serwisie samochodowym liczy się precyzja i skrupulatność. Z mojego doświadczenia wynika, że typowe podejście 'na oko' często kończy się nieporozumieniami z klientem i stratą czasu. Wzorcowa wycena powinna zawsze uwzględniać: liczbę uszkodzonych części zgodnie z konstrukcją silnika, cenę każdej z nich, oraz koszt pracy wyliczony na podstawie rzeczywistego czasu naprawy. Pominięcie choćby jednej z tych pozycji zawsze prowadzi do zaniżenia lub zawyżenia kosztu, a to w branży motoryzacyjnej jest poważnym uchybieniem. Warto więc na spokojnie analizować każdy etap, zwracać uwagę na szczegóły i pamiętać o praktycznych aspektach pracy serwisowej – bo to właśnie te detale decydują o jakości obsługi klienta i opłacalności napraw.

Pytanie 19

Ciecz chłodząca po użyciu należy

A. rozcieńczyć wodą i wlać do kanalizacji

B. zneutralizować i wlać do kanalizacji

C. wlać do kanalizacji

D. przekazać do utylizacji

Przekazanie zużytej cieczy chłodzącej do odpowiedniej utylizacji to naprawdę istotna sprawa, jeśli chodzi o bezpieczeństwo i ochronę naszego środowiska. Ta ciecz może zawierać różne chemikalia, które są niezdrowe dla nas i dla ekosystemów. Dobre praktyki, takie jak normy ISO 14001, mówią, że musimy odpowiedzialnie podchodzić do odpadów niebezpiecznych. Oddawanie cieczy do utylizacji zapewnia, że zostanie ona przetworzona zgodnie z przepisami. Na przykład, zakłady przemysłowe powinny współpracować z firmami, które mają odpowiednie certyfikaty do utylizacji. Dzięki temu chronimy nie tylko zdrowie ludzi, ale też wpływ na środowisko jest mniejszy, co jest fajne w kontekście zrównoważonego rozwoju.

Pytanie 20

Najczęstszą przyczyną usterki objawiającej się świeceniem wszystkich żarówek tylnej lampy po naciśnięciu pedału hamulca jest

A. przerwanie jednego z przewodów prądowych.

B. uszkodzenie izolacji jednego z przewodów.

C. brak masy żarówek lampy.

D. przepalenie jednej z żarówek.

Brak masy żarówek w tylnej lampie to naprawdę częsta usterka, o której sporo mechaników mogłoby opowiadać całymi godzinami. W praktyce objawia się to tym, że po naciśnięciu pedału hamulca świecą wszystkie żarówki lampy jednocześnie lub nawet migają w dziwny sposób. Dzieje się tak dlatego, że prąd nie mając właściwej drogi powrotnej przez przewód masowy, szuka obejścia i „cofa się” przez pozostałe żarówki oraz inne połączenia w lampie. Efekt? Świeci się praktycznie wszystko, bo masa jest odcięta. W dobrych praktykach serwisowych zawsze warto zaczynać diagnostykę od sprawdzenia połączeń masowych—bo usterki masy nie tylko dają dziwne objawy, ale i potrafią narobić sporo zamieszania podczas jazdy, zwłaszcza w deszczu czy wilgoci. Dużo osób myli ten problem z przepaleniem żarówki, a to właśnie brak masy jest często winowajcą, szczególnie w starszych samochodach. Najlepiej sprawdzać i czyścić styki masowe przy okazji każdej wymiany lampy czy żarówki – to taki drobny nawyk, który może oszczędzić mnóstwo nerwów na trasie. Z mojego doświadczenia wynika, że nawet fabryczne połączenia potrafią z czasem skorodować i przez to pojawiają się nietypowe objawy elektryczne. Branżowe normy i podręczniki jasno zalecają regularną kontrolę i konserwację układów masowych, bo to podstawa niezawodności każdego układu elektrycznego w pojeździe.

Pytanie 21

Oblicz całkowity koszt naprawy w silniku R4 1,2 TSI/120KM, jeżeli stwierdzono uszkodzenie połowy wtryskiwaczy oraz wszystkich świec.

L.p.	Wartość jednostkowa części (podzespołu)	Wartość [PLN]
1	Świeca zapłonowa	30,00
2	Świeca żarowa	20,00
3	Wtryskiwacz	60,00
L.p.	Wykonana usługa (czynność)
4	Jazda próbna	20,00
5	Kasowanie błędów za pomocą testera	50,00
6	Wymiana świecy zapłonowej	20,00
7	Wymiana świecy żarowej	15,00
8	Wymiana wtryskiwacza	25,00

A. 370,00 PLN

B. 440,00 PLN

C. 310,00 PLN

D. 380,00 PLN

Wiele osób źle interpretuje takie zadania, bo często pomija poszczególne elementy kosztów albo zakłada, że nie trzeba rozliczać wszystkich usług. W tej sytuacji typowym błędem jest nieuwzględnienie kosztu wymiany każdej świecy zapłonowej i wtryskiwacza osobno, albo pominięcie kasowania błędów czy jazdy próbnej. Spotkałem się też z myśleniem, że skoro wymieniamy tylko połowę wtryskiwaczy, to można pominąć część usług i wtedy rachunek robi się niższy. To niestety niezgodne z praktyką – standard branżowy zakłada rozliczanie każdej czynności z osobna. Często ktoś ogranicza się tylko do zsumowania kosztów samych części i zapomina o robociźnie. Zdarza się nawet, że błędnie uwzględnia się świece żarowe zamiast zapłonowych, co w silniku benzynowym nie ma sensu – 1,2 TSI nie ma świec żarowych. Z mojego doświadczenia wynika, że takie mylenie pojęć prowadzi do zaniżenia lub zawyżenia końcowej kwoty. Praktyka pokazuje, że w serwisie każda część i czynność jest rozliczana oddzielnie, a klient patrzy szczególnie na to, za co płaci. Pomijanie kasowania błędów czy jazdy próbnej jest błędem, bo te etapy są niezbędne po wymianie tych elementów – bez tego nie da się sprawdzić poprawności naprawy i usunąć błędów z komputera sterującego silnikiem. Dobre serwisy nigdy nie pomijają takich rzeczy – to część kompleksowej obsługi, którą trzeba doliczyć do końcowego rachunku. Każda próba uproszczenia tego zadania prowadzi do błędnych wyników i świadczy o braku zrozumienia praktyki warsztatowej.

Pytanie 22

Sterowanie przekaźnika kontaktronowego odbywa się za pomocą

A. pola magnetycznego.

B. prądu przemiennego.

C. prądu stałego.

D. pola elektrycznego.

Sterowanie przekaźnikiem kontaktronowym odbywa się dzięki polu magnetycznemu. W praktyce oznacza to tyle, że kontaktron to rodzaj łącznika, który zamyka lub otwiera obwód w odpowiedzi na obecność pola magnetycznego, generowanego najczęściej przez cewkę elektromagnesu. Z mojego doświadczenia wynika, że w automatyce czy instalacjach alarmowych kontaktrony stosowane są do wykrywania otwarcia drzwi czy okien, bo są po prostu niezawodne i odporne na zużycie mechaniczne. Ma to tę zaletę, że styki kontaktronu zamykają się bez potrzeby fizycznego nacisku – wystarczy przyłożenie magnesu. Takie rozwiązanie jest często stosowane tam, gdzie wymagane jest bezkontaktowe przełączanie obwodów – na przykład w licznikach rowerowych, systemach bezpieczeństwa albo nawet w branży kolejowej przy rozjazdach. Warto znać taką zasadę działania, bo to naprawdę ułatwia projektowanie i serwisowanie układów zabezpieczeń czy automatyki budynkowej. Dobre praktyki branżowe zalecają stosowanie kontaktronów właśnie w środowiskach, gdzie ważna jest separacja galwaniczna i minimalizacja zużycia styków. Moim zdaniem, znajomość takich szczegółów daje sporą przewagę w pracy technika czy automatyka, bo ułatwia wybór odpowiednich elementów dla danego zastosowania.

Pytanie 23

Na podstawie poniższego cennika części i usług, oblicz jaką kwotę zapłaci klient za wykonaną usługę przeglądu instalacji elektrycznej oraz wymiany kompletu świec i akumulatora w pojeździe z czterocylindrowym silnikiem typu ZI?

Cennik
Lp.	Wykonana usługa (czynność)	Cena [PLN]
1	Przegląd instalacji elektrycznej samochodu	120,00
2	Wymiana akumulatora	40,00
3	Wymiana alternatora	110,00
4	Wymiana świecy żarowej	10,00
5	Wymiana świecy zapłonowej	20,00
Lp.	Wartość jednostkowa części (podzespołu)	Cena [PLN]
1	Akumulator	240,00
2	Alternator	180,00
3	Świeca zapłonowa	25,00
4	Świeca żarowa	15,00

A. 500,00 PLN

B. 580,00 PLN

C. 445,00 PLN

D. 425,00 PLN

Wybór niewłaściwej odpowiedzi wynika często z błędów w obliczeniach lub nieprawidłowego zrozumienia cennika. Przykładowo, niektórzy mogą błędnie założyć, że koszt usług i części powinien być niższy, co prowadzi do wyboru kwot znacznie odbiegających od rzeczywistości, takich jak 425,00 PLN czy 445,00 PLN. Tego typu błędy często wynikają z braku znajomości szczegółowych cen usług oraz części, co jest niezbędne w branży motoryzacyjnej. Ważne jest, aby zrozumieć, że każdy element usługi ma swoją specyfikację cenową, a niedoszacowanie kosztów serwisowych może prowadzić do nieporozumień i niezadowolenia klienta. Warto także zwrócić uwagę na to, że podczas obliczeń nie można pominąć żadnego kosztu, nawet jeśli wydaje się on marginalny. Często popełnianą pomyłką jest także mylenie cen różnych typów akumulatorów lub komponentów, co prowadzi do dalszych nieścisłości. Rekomenduje się zawsze weryfikować cenniki oraz korzystać z formularzy kosztorysowych, żeby upewnić się, że wszystkie elementy zostały uwzględnione. Praktyka ta nie tylko przyczynia się do dokładności wyliczeń, ale także zwiększa transparentność w relacjach z klientami.

Pytanie 24

Warsztat samochodowy działa przez pięć dni w tygodniu. Średnie tygodniowe zapotrzebowanie na świece zapłonowe w tym warsztacie, zakładając, że każdego dnia naprawia się siedem samochodów z silnikami czterocylindrowymi, wynosi

A. 140 sztuk

B. 120 sztuk

C. 30 sztuk

D. 60 sztuk

Wybór błędnych odpowiedzi może wynikać z niepełnego zrozumienia tematu dotyczącego zapotrzebowania na świece zapłonowe. Odpowiedzi, które sugerują znacznie niższe wartości, mogą być efektem uproszczeń w obliczeniach lub pominięcia kluczowych założeń. Na przykład, odpowiedzi takie jak 60 sztuk lub 30 sztuk nie uwzględniają pełnej liczby świec potrzebnych dla silników czterocylindrowych, co prowadzi do mylnego wniosku o ich rzeczywistym zapotrzebowaniu. Również wartość 120 sztuk, choć bliższa, nie oddaje rzeczywistego zapotrzebowania, które powinno wynosić 140 sztuk. Typowym błędem myślowym jest zaniżenie liczby wymaganych komponentów na podstawie błędnych założeń dotyczących liczby świec per samochód lub dni pracy warsztatu. Kluczowe jest zrozumienie, że każde czterocylindrowe auto wymaga czterech świec, a nie tylko jednej, co często bywa pomijane w szybkich obliczeniach. Właściwa analiza zapotrzebowania na części zamienne jest niezbędna do efektywnego zarządzania zapasami w każdym warsztacie samochodowym.

Pytanie 25

Który z podzespołów pojazdu samochodowego, w przypadku stwierdzenia jego uszkodzenia, może być poddany naprawie lub regeneracji?

A. Kondensator.

B. Warystor.

C. Alternator.

D. Termistor.

Alternator to jeden z kluczowych podzespołów układu elektrycznego w pojeździe, odpowiedzialny za ładowanie akumulatora i dostarczanie energii elektrycznej podczas pracy silnika. Jest to urządzenie złożone, składające się z wielu elementów mechanicznych i elektrycznych, które z czasem mogą ulegać zużyciu albo awarii. W praktyce motoryzacyjnej alternatory bardzo często są poddawane naprawom lub regeneracji. Można wymienić w nich szczotki, łożyska, pierścienie ślizgowe czy nawet układ prostowniczy. W profesjonalnych warsztatach stosuje się specjalistyczne stanowiska do testowania alternatorów po naprawach. Moim zdaniem taka regeneracja to nie tylko tańsza alternatywa dla kupna nowej części, ale też zgodna z duchem gospodarki o obiegu zamkniętym – niepotrzebnie nie generujemy odpadów. Branżowe standardy, takie jak wytyczne producentów OEM i praktyki stosowane w ASO, przewidują procedury naprawy alternatorów, jeśli pozwala na to stan korpusu i głównych podzespołów. Z mojego doświadczenia wynika, że regenerowany alternator potrafi pracować równie długo jak fabrycznie nowy, o ile zachowamy odpowiednią jakość użytych części i precyzję montażu. Warto zwrócić uwagę na fakt, że w odróżnieniu od elementów typowo elektronicznych, alternator to podzespół, który konstrukcyjnie jest przeznaczony do wielokrotnych napraw i wymiany zużywających się części.

Pytanie 26

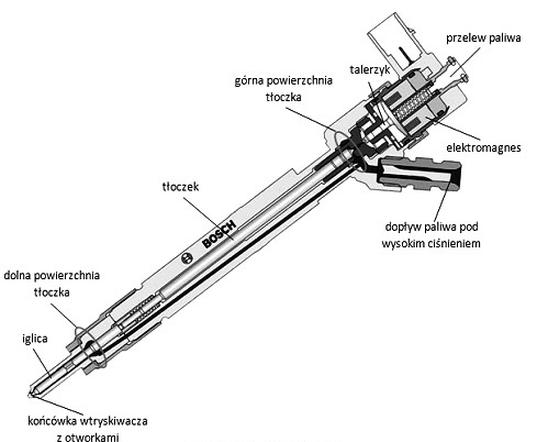

Wtryskiwacz w systemie Common Rail po zadziałaniu elektromagnesu nie podał paliwa do cylindra. Wskaż przyczynę niesprawności wtryskiwacza pokazanego na rysunku.

A. Nierówne powierzchnie tłoczków.

B. Brak przepływu w przewodzie przelewowym paliwa.

C. Zmiana biegunowości cewki elektromagnesu.

D. Uszkodzony zawór z kulką i talerzykiem.

Istnieje kilka powszechnych nieporozumień dotyczących problemów z wtryskiwaczami w systemie Common Rail, które mogą prowadzić do błędnych wniosków na temat przyczyn niesprawności. Zmiana biegunowości cewki elektromagnesu nie jest typowym czynnikiem wpływającym na działanie wtryskiwacza. Wtryskiwacze są zaprojektowane do pracy w określonym kierunku biegunowości i ich struktura eliminuje ryzyko awarii związanych z odwrotnym podłączeniem. Przykładem mogą być nowoczesne wtryskiwacze, które posiadają zabezpieczenia przed takim ryzykiem. Brak przepływu w przewodzie przelewowym paliwa, choć może być związany z innymi problemami, nie powinien uniemożliwić podania paliwa do cylindra. W rzeczywistości, nawet przy niedoborze przepływu zwrotnego, wtryskiwacz powinien zachować zdolność do wtrysku, o ile ciśnienie paliwa jest odpowiednie. Nierówne powierzchnie tłoczków mogą wprawdzie wpływać na wydajność, lecz nie stanowią one bezpośredniej przyczyny braku podania paliwa. Problemy z tłoczkami zazwyczaj skutkują nieprawidłowym rozpyleniem paliwa, a nie całkowitym jego zablokowaniem, co z kolei prowadzi do nieefektywnego spalania, a nie do całkowitej awarii wtryskiwacza. Zrozumienie tych aspektów jest kluczowe dla skutecznej diagnostyki i unikaniu fałszywych diagnoz w praktyce serwisowej.

Pytanie 27

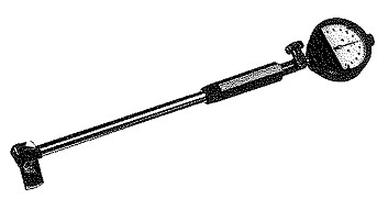

Przedstawiony na rysunku przyrząd służy do pomiaru zużycia

A. cylindrów.

B. tarcz hamulcowych.

C. czopów wału korbowego.

D. krzywek wałka rozrządu.

Wybór odpowiedzi dotyczącej czopów wału korbowego, tarcz hamulcowych czy krzywek wałka rozrządu wskazuje na pewne nieporozumienia dotyczące funkcji i zastosowania określonych narzędzi pomiarowych w silnikach spalinowych. Czopy wału korbowego to elementy, które nie są bezpośrednio związane z pomiarem średnicy cylindrów, lecz z ich obrotowym ruchem oraz współpracą z korbowodami. W przypadku tarcz hamulcowych, narzędzia używane do ich pomiaru skupiają się na ocenie grubości oraz deformacji powierzchni, a nie na średnicy cylindrów, co czyni tę odpowiedź nietrafioną. Krzywki wałka rozrządu również nie są powiązane z pomiarem cylindrów, ponieważ ich funkcja sprowadza się do zarządzania ruchem zaworów, a nie pomiaru ich średnicy. Wybór jednej z tych odpowiedzi może wynikać z mylnego skojarzenia tych elementów z procesem pomiarowym w silniku. Ważne jest, aby przy wyborze odpowiedzi w testach technicznych kierować się precyzyjnym zrozumieniem funkcji poszczególnych komponentów silnika oraz narzędzi pomiarowych, co znacząco wpłynie na jakość diagnostyki oraz efektywność przeprowadzanych napraw. Zrozumienie różnic między tymi elementami a cylindrami jest kluczowe dla prawidłowego wykorzystania narzędzi pomiarowych w praktyce inżynieryjnej.

Pytanie 28

Na rysunku przedstawiono charakterystykę diody LED wykorzystywanej w układzie oświetleniowym samochodu. Przy napięciu zasilania 3,5 V prąd diody wynosi około

A. 120 mA

B. 650 mA

C. 230 mA

D. 500 mA

Prawidłowo, dla napięcia zasilania 3,5 V prąd przewodzenia tej diody LED wynosi około 230 mA. Wynika to z charakterystyki volt-amperowej diody, która ma nieliniowy przebieg: początkowo, przy niskich napięciach, prąd praktycznie nie płynie, a potem zaczyna gwałtownie rosnąć po przekroczeniu tzw. napięcia progowego (dla diod LED to zazwyczaj okolice 2-3 V, w zależności od typu i barwy świecenia). Przy 3,5 V można zaobserwować, że prąd osiąga właśnie wartość w okolicach 230 mA. Takie wartości spotyka się w układach oświetlenia samochodowego, gdzie LED-y pracują przy stosunkowo dużych prądach – ważne, by nie przekraczać maksymalnej wartości podanej przez producenta, bo to skraca żywotność diody i może doprowadzić do jej zniszczenia. W praktyce dobre układy zasilające LED-y (np. przetwornice prądowe) zawsze mają zabezpieczenie przed zbyt wysokim prądem. Moim zdaniem czytanie charakterystyk to podstawa dla każdego, kto chce projektować niezawodne systemy oświetleniowe – producent zawsze określa maksymalny prąd, ale w aplikacjach motoryzacyjnych nie powinno się go przekraczać, żeby nie było przegrzania czy nawet pożaru. Warto pamiętać, że LED-y mają też swoje ograniczenia cieplne, więc chłodzenie to podstawa, zwłaszcza w pracy długotrwałej. Bez tej wiedzy łatwo popełnić kosztowny błąd.

Pytanie 29

Do diagnostyki układów elektrycznych i elektronicznych pojazdu samochodowego nie zalicza się

A. montażu.

B. obliczeń parametrów.

C. rejestracji wyników.

D. pomiaru.

Montaż układów elektrycznych czy elektronicznych nie wchodzi bezpośrednio w zakres czynności diagnostycznych pojazdu. Diagnostyka, tak jak rozumie się ją w branży motoryzacyjnej, obejmuje przede wszystkim działania związane z oceną stanu technicznego oraz identyfikacją usterek poprzez pomiary, sprawdzanie parametrów pracy czy analizę zapisanych danych. Montaż natomiast to czynność zupełnie inna – polega na fizycznym instalowaniu podzespołów, przewodów, czujników lub całych modułów. Z mojego doświadczenia wynika, że nawet jeśli po diagnostyce zachodzi potrzeba wymiany jakiegoś elementu, to sama instalacja nowej części nie jest już częścią procesu diagnostycznego, tylko naprawczego czy serwisowego. Diagnosta skupia się na sprawdzaniu napięć, rezystancji, przepływu prądu czy interpretacji kodów błędów. Jeśli już mówimy o dokumentacji wyników, to to też jest diagnostyka, bo bez zapisu i analizy nie ma sensu wykonywać samych pomiarów. Odwołując się do standardów np. ASE (Automotive Service Excellence), czynności diagnostyczne są wyraźnie odróżnione od montażowych. Po prostu nie mieszajmy tych dwóch światów – montaż to nie diagnoza. Dla kogoś, kto pracuje przy samochodach, to chyba oczywiste, ale często się o tym zapomina.

Pytanie 30

Próba rozrusznika na stole probierczym polega na pomiarze

A. rezystancji uzwojenia stojana.

B. rezystancji uzwojenia wirnika.

C. momentu rozruchowego.

D. rezystancji uzwojenia włącznika elektromagnetycznego.

Próba rozrusznika na stole probierczym to taka sytuacja, w której sprawdza się, jak rozrusznik faktycznie działa pod obciążeniem, zanim zostanie on zamontowany do samochodu. Kluczową rzeczą, którą mierzy się podczas tej próby, jest moment rozruchowy, czyli siła, z jaką rozrusznik potrafi obrócić wał silnika podczas uruchamiania. To jest najważniejszy parametr z punktu widzenia praktycznej eksploatacji – nawet jeśli uzwojenia są sprawne elektrycznie, a rozrusznik wygląda dobrze z zewnątrz, to dopiero odpowiedni moment rozruchowy daje gwarancję, że silnik rzeczywiście odpali nawet w trudnych warunkach, np. przy niskiej temperaturze. W wielu warsztatach stosuje się do tego specjalne stanowiska probiercze, gdzie dokładnie mierzy się moment, pobór prądu i inne parametry dynamiczne. Takie podejście jest zgodne z dobrymi praktykami branżowymi, np. w serwisach autoryzowanych, gdzie liczy się bezpieczeństwo i niezawodność naprawy. Z mojego doświadczenia wynika, że sama rezystancja uzwojeń niewiele powie o realnej wydajności rozrusznika, bo przecież czasem mechanicznie coś się zaciera albo są straty w komutatorze. Moment rozruchowy pokazuje całościowy stan techniczny, dlatego zawsze warto na niego zwracać uwagę nie tylko przy naprawie, ale też przy zakupie używanego rozrusznika. W praktyce bezpośredni pomiar momentu rozruchowego pozwala też na szybkie wyeliminowanie rozruszników, które po prostu nie spełniają minimalnych standardów fabrycznych.

Pytanie 31

Wartość prądu bezpiecznika zabezpieczającego instalację ogrzewania foteli należy dobrać na podstawie

A. przekroju przewodu zasilania.

B. wielkości całego zestawu.

C. posiadanego gniazda bezpiecznika.

D. maksymalnej mocy całego zestawu.

Dobranie wartości prądu bezpiecznika do instalacji ogrzewania foteli powinno się zawsze opierać na maksymalnej mocy całego zestawu, czyli trzeba znać, ile energii w sumie pobierają wszystkie elementy grzewcze pracujące jednocześnie. To podejście jest zgodne z praktyką warsztatową i zaleceniami producentów komponentów elektrycznych. W praktyce oznacza to, że najpierw trzeba zsumować moce wszystkich mat grzewczych i ewentualnie osprzętu, który korzysta z tego samego obwodu, a następnie, znając napięcie zasilania (najczęściej 12 V), obliczyć prąd: I = P/U. Dopiero do takiego prądu dobieramy bezpiecznik, zawsze z lekkim zapasem, ale nie za dużym, żeby zabezpieczenie miało sens i chroniło przewody oraz urządzenia przed przegrzaniem czy zwarciem. Z mojego doświadczenia – spotkałem się z sytuacjami, gdy ktoś dobrał bezpiecznik "na oko" albo sugerując się przekrojem przewodu, ale efekty bywały różne, a zabezpieczenie nie działało poprawnie. Standardy motoryzacyjne i elektryczne (np. IEC) jasno mówią o doborze zabezpieczeń pod kątem rzeczywistego obciążenia. Warto też pamiętać, że za duży bezpiecznik nie zadziała wtedy, kiedy powinien, a za mały będzie ciągle przepalał się bez powodu. Najlepiej więc sprawdzać dane producenta i liczyć, a nie zgadywać. Tak się to robi profesjonalnie.

Pytanie 32

Kontrolę pracy turbosprężarki przeprowadza się

A. analizatorem spalin.

B. komputerem diagnostycznym OBD.

C. multimetrem uniwersalnym.

D. wakuometrem.

Komputer diagnostyczny OBD to obecnie podstawowe narzędzie do sprawdzania pracy turbosprężarki w pojazdach wyposażonych w elektronikę sterującą silnikiem. Dzięki podłączeniu do gniazda OBD uzyskujemy dostęp do parametrów pracy silnika, w tym ciśnienia doładowania, temperatur powietrza czy wartości z czujników położenia i przepływu. Diagnostyka komputerowa umożliwia szybkie wychwycenie wszelkich odchyleń od normy, takich jak zbyt niskie lub zbyt wysokie ciśnienie ładowania, co może świadczyć np. o nieszczelności układu lub nieprawidłowej pracy zaworu sterującego turbosprężarką. Z mojego doświadczenia wynika, że wiele nowoczesnych samochodów nie daje się już efektywnie diagnozować bez komputerowego wsparcia – tradycyjne metody po prostu nie są w stanie wykryć subtelnych usterek. Profesjonalne warsztaty korzystają z komputerów diagnostycznych praktycznie przy każdej podejrzanej usterce turbosprężarki, bo pozwalają one nie tylko na odczyt kodów błędów, ale też na bieżącą obserwację parametrów podczas jazdy próbnej. OBD to nie tylko standard branżowy, ale wręcz podstawa efektywnej diagnostyki układów doładowania. Oczywiście, trzeba też znać interpretację tych danych – ale bez punktu wyjścia w postaci komputerowej analizy byłoby to wręcz niemożliwe w dzisiejszych autach.

Pytanie 33

Odczytany podczas pomiaru statyczny kąt wyprzedzenia zapłonu w samochodzie Polonez 1500 wynosi 7°. Wynik ten jest

Wartość statycznego kąta wyprzedzenia zapłonu	Marka pojazdu
5°-10°	Polonez 1500
10°-15°	Polonez 1600
15°-20°	Łada 1500
10°-20°	FSO 1500

A. nieprawidłowy, ponieważ powinien zawierać się w granicach od 10° do 20°.

B. prawidłowy, ponieważ zawiera się w granicach od 5° do 10°.

C. prawidłowy, ponieważ zawiera się w granicach od 10° do 15°.

D. nieprawidłowy, ponieważ powinien zawierać się w granicach od 15° do 20°.

Odpowiedź jest prawidłowa, ponieważ odczytany kąt wyprzedzenia zapłonu wynoszący 7° mieści się w zalecanym zakresie od 5° do 10° dla samochodu Polonez 1500. Wyprzedzenie zapłonu jest kluczowym parametrem w procesie zapłonu silnika i ma bezpośredni wpływ na osiągi oraz ekonomikę pracy silnika. Utrzymanie prawidłowego kąta wyprzedzenia pozwala na optymalne spalanie mieszanki paliwowo-powietrznej, co z kolei przekłada się na zwiększenie mocy silnika oraz zmniejszenie emisji spalin. W praktyce, niewłaściwe ustawienie kąta wyprzedzenia może prowadzić do problemów, takich jak stuki w silniku, nadmierne zużycie paliwa czy nawet uszkodzenia mechaniczne. Dlatego ważne jest, aby regularnie kontrolować i, jeśli to konieczne, korygować ten parametr zgodnie z zaleceniami producenta. W zaawansowanych systemach diagnostycznych możliwe jest również monitorowanie dynamicznych zmian kąta wyprzedzenia, co pozwala na precyzyjniejsze dostosowanie ustawień silnika do warunków eksploatacyjnych.

Pytanie 34

W tabeli wyszczególniono elementy, które zostały wymienione podczas naprawy rozrusznika oraz zamieszczono dane dotyczące związanej z tym robocizny. Jaki będzie koszt naprawy rozrusznika?

Cena szczotek	40,00 zł
Cena tulejek	20,00 zł
Cena wirnika	120,00 zł
Cena roboczogodziny	60,00 zł
Czas trwania naprawy	150 minut

A. 330 zł

B. 300 zł

C. 180 zł

D. 240 zł

Koszt naprawy rozrusznika został obliczony poprzez zsumowanie kosztów części oraz kosztu robocizny. W praktyce, każda naprawa powinna uwzględniać szczegółowe zestawienie kosztów, aby nie tylko precyzyjnie określić wydatki, ale także ocenić opłacalność naprawy w porównaniu do zakupu nowego podzespołu. W branży motoryzacyjnej dobrym standardem jest szczegółowe przedstawienie kosztorysu klientowi, co zwiększa przejrzystość usług oraz buduje zaufanie. Koszt robocizny oblicza się na podstawie czasu pracy mechanika, który jest przeliczany na godziny, a następnie mnożony przez stawkę za roboczogodzinę. Dobrą praktyką jest również informowanie klientów o możliwych dodatkowych kosztach związanych z nieprzewidzianymi usterek, co może być istotne, gdyż problemy z rozrusznikiem mogą mieć różne źródła. Dlatego łączny koszt naprawy wynoszący 330 zł, jako suma kosztów części i robocizny, jest wynikiem dokładnych obliczeń oraz przejrzystych metod kalkulacji.

Pytanie 35

W funkcjonującej instalacji elektrycznej samochodu (12 V) podczas pracy silnika przy obrotach wynoszących około 2000 na minutę, akceptowalny zakres wahań napięcia na zaciskach akumulatora pod obciążeniem powinien mieścić się w granicach

A. 14,4 V÷15,6 V

B. 12,8 V÷13,5 V

C. 12,1 V÷12,9 V

D. 13,6 V÷14,6 V

Odpowiedzi, które wskazują na zakresy napięcia 14,4 V÷15,6 V, 12,8 V÷13,5 V oraz 12,1 V÷12,9 V, nie są zgodne z rzeczywistymi wymaganiami dla sprawnej instalacji elektrycznej w pojeździe. Zakres 14,4 V÷15,6 V jest zbyt wysoki, co może prowadzić do sytuacji, w której akumulator jest ładowany w nadmiarze, co może skutkować jego uszkodzeniem oraz skróceniem żywotności. Takie zjawisko może prowadzić do wycieku elektrolitu lub wybuchu akumulatora w skrajnych przypadkach. Z kolei wartości w zakresie 12,8 V÷13,5 V i 12,1 V÷12,9 V są niewystarczające, co może sugerować, że akumulator nie jest odpowiednio ładowany, co w efekcie prowadzi do jego rozładowania i problemów z uruchomieniem silnika. W szczególności, gdy napięcie spadnie poniżej 12,4 V, akumulator zaczyna tracić zdolność do prawidłowego zasilania systemów pojazdu. Niezrozumienie tych kwestii może prowadzić do poważnych błędów diagnostycznych, które mogą skutkować nieefektywnym zarządzaniem energią w pojeździe oraz nieprzewidzianymi awariami. Kluczowe jest, aby zawsze odnosić się do specyfikacji producenta oraz do ogólnych standardów branżowych w celu właściwej konserwacji i diagnostyki systemu elektrycznego pojazdu.

Pytanie 36

Po rozmontowaniu i naprawie alternatora należy zweryfikować jego działanie

A. pod obciążeniem w pojeździe

B. podczas jazdy testowej

C. na stole warsztatowym

D. na stole probierczym pod obciążeniem

Testowanie alternatora w pojeździe nie jest najlepszym pomysłem z paru powodów. Po pierwsze, warunki, jakie panują w aucie, są dużo bardziej skomplikowane i mogą się różnić, niż te na stole probierczym. Różne rzeczy, jak temperatura silnika, obciążenie od innych urządzeń czy stan akumulatora mogą zaburzyć wyniki testu, co może prowadzić do błędnych wniosków o stanie alternatora. Test w warsztacie, zresztą, też nie oddaje realistycznych warunków, które są ważne dla oceny pracy alternatora. Dodatkowo, jazda testowa, choć wydaje się sensowna, ma swoje wady, bo ciężko ocenić, czy alternator działa prawidłowo, a wyniki mogą być zbyt ogólne. Dlatego testowanie na stole probierczym pod obciążeniem to naprawdę najlepszy sposób, żeby dokładnie i wiarygodnie sprawdzić stan alternatora.

Pytanie 37

Z przedstawionej na rysunku charakterystyki diody wynika, że jej rezystancja jest wielkością

A. zmienną.

B. stałą.

C. stabilną.

D. niezależną.

Odpowiedź "zmienną" jest prawidłowa, ponieważ charakterystyka diody ilustruje zjawisko, w którym rezystancja diody nie jest stała, lecz zmienia się w zależności od przyłożonego napięcia. W momencie, gdy napięcie na diodzie przekracza wartość progową, prąd zaczyna gwałtownie rosnąć, co powoduje, że nachylenie charakterystyki wzrasta. Rezystancja diody jest określona jako odwrotność tego nachylenia, co oznacza, że im wyższe napięcie, tym mniejsza rezystancja. Praktyczne zastosowania tego zjawiska obejmują projektowanie układów elektronicznych, w tym wzmacniaczy, prostowników oraz zabezpieczeń obwodowych, gdzie diody są używane do kontrolowania przepływu prądu. W branży elektronicznej znajomość zmiennej rezystancji diody jest kluczowa dla zapewnienia skutecznego działania układów oraz dla optymalizacji ich wydajności. Warto także zauważyć, że standardy takie jak IEC 60747-5-2 dostarczają ram do oceny właściwości diod, co jest niezbędne dla inżynierów zajmujących się projektowaniem systemów elektronicznych.

Pytanie 38

W celu sprawdzenia poprawności działania czujnika temperatury w układzie chłodzenia należy przeprowadzić pomiar

A. zmiany indukcyjności czujnika.

B. zmiany rezystancji czujnika.

C. zmiany pojemności elektrycznej czujnika.

D. generowanego sygnału wyjściowego.

W przypadku czujników temperatury stosowanych w układach chłodzenia pomiar indukcyjności albo pojemności elektrycznej nie ma większego sensu, bo konstrukcja tych czujników na tym nie polega. Indukcyjność mierzy się zwykle w cewkach, a czujniki temperatury z reguły nie mają cewek ani nie generują pola magnetycznego jak np. czujniki położenia wału korbowego. Zdarza się, że ktoś błędnie kojarzy indukcyjność z każdym elementem elektronicznym, co jest sporą nadinterpretacją – tutaj chodzi o prosty termistor, a nie element indukcyjny. Z kolei pojemność elektryczna jest ważna w kondensatorach lub w czujnikach pojemnościowych, ale w układzie chłodzenia to by była całkowita egzotyka – nie stosuje się raczej takich rozwiązań, więc mierzenie pojemności nic nie mówi o stanie czujnika temperatury. Trochę mylące może być też hasło o sygnale wyjściowym – owszem, niektóre nowocześniejsze czujniki mogą generować sygnał analogowy albo cyfrowy, ale i tak bazą działania pozostaje zmiana rezystancji, a nie sam sygnał. W praktyce, jeśli nie sprawdzisz rezystancji, tylko np. patrzysz na sygnał w oscyloskopie, możesz przeoczyć uszkodzenie samego elementu pomiarowego. Branżowe zadania serwisowe i zalecenia producentów jasno wskazują – sprawdzając czujnik temperatury, mierzysz opór. Pozostałe metody są bardziej skomplikowane lub wręcz nietrafione na tym poziomie diagnostyki. Takie nieporozumienia wynikają często z mieszania pojęć z innych typów czujników, co w rzeczywistości prowadzi do błędnych napraw i niepotrzebnych kosztów.

Pytanie 39

W celu wykonania pomiaru natężenia prądu pokrętło multimetru należy ustawić w pozycji oznaczonej na rysunku cyfrą

A. 1

B. 2

C. 4

D. 3

Wybór innej opcji wskazuje na niezrozumienie podstawowych zasad działania multimetru oraz pomiarów elektrycznych. Ustawienie na cyfrę 1, które odpowiada pomiarowi napięcia, jest błędne, ponieważ multimetr w tej konfiguracji nie będzie w stanie zmierzyć prądu, a zamiast tego zarejestruje napięcie, co może prowadzić do zafałszowania wyników. Użycie cyfr 3 i 4, związanych z pomiarem rezystancji, również pokazuje brak świadomości o zasadach działania multimetru. Pomiar rezystancji i pomiar prądu to dwie różne operacje, każda z nich wymaga odpowiedniego ustawienia przyrządu. W kontekście praktycznym, niewłaściwe ustawienia mogą prowadzić do niebezpieczeństw, takich jak uszkodzenie elementów obwodu lub samego multimetru. Podczas pomiarów prądu istotne jest również, aby zrozumieć, że multimetr musi być włączony w szereg z obwodem, co wymaga wcześniejszego rozłączenia obwodu. Innymi słowy, błędne wybory wynikają z mylnego przekonania, że każde ustawienie jest uniwersalne i pozwoli na różnorodne pomiary, co jest niezgodne z zasadami użytkowania tego typu narzędzi. Dla bezpieczeństwa i dokładności pomiarów, kluczowe jest korzystanie z multimetru zgodnie z jego instrukcją obsługi oraz stosowanie się do norm branżowych dotyczących pomiarów elektrycznych.

Pytanie 40

Dioda prostownicza charakteryzuje się rezystancją równą R=0 Ω w kierunku przewodzenia oraz 1500 Ω w kierunku zaporowym. Te wyniki sugerują, że dioda jest

A. sprawna

B. uszkodzona

C. obszarowo sprawna

D. obszarowo uszkodzona

Odpowiedź "uszkodzona" jest poprawna, ponieważ dioda prostownicza powinna wykazywać niską rezystancję w kierunku przewodzenia oraz wysoką w kierunku zaporowym. Rezystancja w kierunku przewodzenia wynosząca 0 Ω sugeruje, że dioda nie przewodzi prądu, co jest objawem jej uszkodzenia. W zdrowej diodzie w stanie przewodzenia powinna występować mała, ale niezerowa rezystancja, a w kierunku zaporowym dioda powinna wykazywać bardzo dużą rezystancję, co w tym przypadku wynosi 1500 Ω. Ta sytuacja wskazuje, że dioda nie działa poprawnie, co ma kluczowe znaczenie w układach elektronicznych, gdzie diody są stosowane do prostowania prądu. Przy zastosowaniach w zasilaczach czy falownikach, uszkodzone diody mogą prowadzić do dalszych uszkodzeń w układzie, dlatego regularne testowanie i diagnostyka komponentów są niezbędne.

Rozpocznij nowy egzamin

Powrót do strony głównej
