Wyniki egzaminu

Nowy egzamin

Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 9 czerwca 2026 21:30
Data zakończenia: 9 czerwca 2026 21:46

Egzamin zdany!

Wynik: 32/40 punktów (80,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie urządzenie wykorzystuje się do oceny chropowatości powierzchni?

A. ekstensometr

B. tensometr

C. pirometr

D. profilometr

Profilometr to specjalistyczne urządzenie służące do pomiaru chropowatości powierzchni, które jest kluczowym parametrem w wielu branżach, takich jak przemysł metalowy, motoryzacyjny czy lotniczy. Chropowatość powierzchni wpływa na właściwości fizyczne, takie jak przyczepność, tarcie oraz odporność na zużycie. Profilometry mogą być kontaktowe lub bezkontaktowe; pierwsze wykorzystują sensor dotykowy do skanowania powierzchni, a drugie stosują techniki optyczne. Zgodnie z normami ISO, jak ISO 4287, chropowatość jest określana na podstawie wartości współczynnika Ra, Rz i innych, które są obliczane przez profilometry. Przykłady zastosowania profilometrów obejmują kontrolę jakości w produkcji, badania materiałów oraz analizy po powleczeniach, gdzie wymagane są precyzyjne parametry powierzchni. Dzięki zastosowaniu profilometrów, profesjonaliści mogą podejmować lepsze decyzje dotyczące obróbki i wykorzystania materiałów.

Pytanie 2

Na podstawie wymiarów z rysunku określ ile wynosi wartość przesunięcia punktu zerowego obrabianego przedmiotu.

A. 124,56 mm

B. 226,35 mm

C. 220,35 mm

D. 123,58 mm

Przesunięcie punktu zerowego obrabianego przedmiotu jest kluczowym zagadnieniem w procesach obróbczych, ponieważ precyzyjne ustalenie tego punktu ma bezpośredni wpływ na jakość wykonania detalu. W tym przypadku wartość przesunięcia wynosząca 220,35 mm została obliczona poprzez odjęcie wysokości L2 od całkowitej wysokości Z.wys przedmiotu. Taka operacja jest standardem w inżynierii, gdzie precyzyjne pomiary są niezbędne do osiągnięcia wymaganych tolerancji. W praktyce, gdy ustalamy punkt zerowy, możemy stosować różne metody pomiarowe, takie jak użycie wysokościomierzy czy narzędzi pomiarowych typu kaliper. Prawidłowe zdefiniowanie punktu zerowego pozwala na efektywne planowanie dalszych kroków obróbczych, co wpływa na optymalizację procesów produkcji i redukcję strat materiałowych. Warto pamiętać, że w każdej sytuacji, gdzie mamy do czynienia z obróbką, kluczowym elementem jest zapewnienie właściwych parametrów, które są zgodne z wytycznymi projektowymi i normami jakości. Takie podejście pozwala nie tylko na poprawę efektywności, ale również na zwiększenie satysfakcji klienta z finalnych produktów.

Pytanie 3

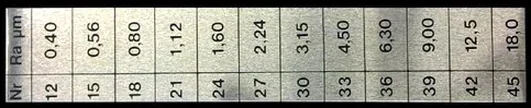

Pokazany na rysunku przyrząd pomiarowy w postaci płytki stalowej z naniesionymi wartościami znajduje zastosowanie w

A. oznaczaniu chropowatości.

B. sprawdzaniu zarysu gwintów.

C. wyznaczaniu głębokości skrawania.

D. pomiarze szczelin.

Odpowiedź "oznaczaniu chropowatości" jest właściwa, ponieważ przyrząd przedstawiony na rysunku to wzornik chropowatości, który służy do oceny i pomiaru chropowatości powierzchni. Wzorniki te są kluczowe w procesie kontroli jakości w przemyśle, gdzie właściwa chropowatość powierzchni ma istotne znaczenie dla funkcjonowania komponentów mechanicznych. Wzorniki zawierają oznaczenia wartości Ra, które określają średnią arytmetyczną odchyłek profilu od linii środkowej, co pozwala na dokładne porównanie badanej powierzchni z wzorcami. Przykładowo, w przemyśle motoryzacyjnym chropowatość powierzchni tłoków czy cylindrów silnika ma znaczenie dla efektywności ich działania oraz trwałości. Zastosowanie wzorników chropowatości jest zgodne z normami ISO 4287 i ISO 4288, które definiują metody pomiaru chropowatości. Warto zauważyć, że niewłaściwa chropowatość może prowadzić do zwiększonego tarcia i zużycia, a w skrajnych przypadkach do awarii mechanicznych, dlatego stosowanie takich przyrządów w praktyce jest niezbędne dla zapewnienia optymalnego funkcjonowania elementów maszyn.

Pytanie 4

Przyrząd pomiarowy przedstawiony na zdjęciu to

A. głowica mikrometryczna.

B. średnicówka mikrometryczna.

C. głębokościomierz mikrometryczny.

D. wewnętrzny mikrometr szczękowy.

Wybór odpowiedzi dotyczących wewnętrznego mikrometru szczękowego, głowicy mikrometrycznej lub głębokościomierza mikrometrycznego wskazuje na pewne nieporozumienia związane z ich funkcjonalnością oraz przeznaczeniem. Wewnętrzny mikrometr szczękowy jest narzędziem przeznaczonym do pomiaru średnic wewnętrznych, jednak jego konstrukcja i zasada działania różnią się od średnicówki mikrometrycznej. Mikrometr szczękowy posiada jedną lub dwie szczęki, które są zaciśnięte na przedmiocie, co może prowadzić do ograniczeń w precyzyjnych pomiarach głębokości otworów. Głowica mikrometryczna, z drugiej strony, jest komponentem często stosowanym w różnych aplikacjach pomiarowych, ale sama z siebie nie ma zastosowania do pomiaru średnic. Natomiast głębokościomierz mikrometryczny, jak sama nazwa wskazuje, jest narzędziem zaprojektowanym do pomiaru głębokości, co całkowicie wyklucza go z kategorii narzędzi do pomiaru średnic. Te pomyłki mogą wynikać z niepełnego zrozumienia specyfikacji poszczególnych narzędzi pomiarowych oraz ich zastosowania w praktyce. W technice pomiarowej ważne jest, aby wybierać odpowiednie narzędzia do konkretnych zastosowań, co zapewnia dokładność i wiarygodność wyników. W kontekście norm i standardów, takich jak ISO 9001, które podkreślają konieczność stosowania odpowiednich narzędzi do pomiarów, nieprawidłowy wybór narzędzia może prowadzić do błędnych wniosków oraz wpływać na jakość wyrobów.

Pytanie 5

Do wytaczania otworów nieprzelotowych należy zastosować nóż pokazany na rysunku oznaczonym literą

A. A.

B. B.

C. D.

D. C.

Nóż oznaczony literą D jest odpowiedni do wytaczania otworów nieprzelotowych ze względu na swój specyficzny kształt, który umożliwia efektywne formowanie dna otworu. W praktyce, wytaczanie otworów nieprzelotowych jest kluczowym procesem w obróbce mechanicznej, który znajduje zastosowanie w wielu branżach, takich jak motoryzacja, lotnictwo i produkcja maszyn. Dobór odpowiedniego narzędzia jest niezbędny, aby zapewnić precyzję i jakość wykonania. Nóż D, charakteryzujący się odpowiednią geometrią i kątem natarcia, minimalizuje ryzyko uszkodzenia materiału i zapewnia optymalne odprowadzenie wiórów. W standardach przemysłowych, takich jak ISO 9001, podkreśla się znaczenie stosowania właściwych narzędzi do określonych operacji, co przekłada się na wydajność i jakość produkcji. Przykładem może być zastosowanie noży do wytaczania w produkcji wałów, gdzie precyzyjne otwory są kluczowe dla prawidłowego działania komponentów.

Pytanie 6

Przedstawiony na rysunku wymiar z podanymi odchyłkami można zmierzyć

A. taśmą mierniczą.

B. głębokościomierzem mikrometrycznym.

C. suwmiarką uniwersalną.

D. głębokościomierzem suwmiarkowym.

Głębokościomierz mikrometryczny jest narzędziem pomiarowym, które pozwala na bardzo precyzyjne mierzenie głębokości oraz wymiarów w trudnodostępnych miejscach. Dzięki zastosowaniu mikrometrycznej skali, umożliwia on pomiar z dokładnością do setnych milimetra, co jest kluczowe w sytuacjach, gdy wymagana jest wysoka precyzja, jak w przypadku wymiarów podawanych z odchyłkami. W praktyce, głębokościomierze mikrometryczne są często wykorzystywane w obróbce metali, produkcji precyzyjnych komponentów oraz w inżynierii mechanicznej. Standardy branżowe, takie jak ISO 2768, podkreślają znaczenie dokładności w pomiarach, co czyni głębokościomierz mikrometryczny preferowanym narzędziem w takich zastosowaniach. Użycie mniej precyzyjnych narzędzi, takich jak suwmiarka uniwersalna, może prowadzić do błędów w pomiarach, co w przypadku komponentów o krytycznych tolerancjach może być nieakceptowalne. Dlatego w środowisku przemysłowym kluczowe jest stosowanie odpowiednich narzędzi do pomiarów, aby zapewnić jakość i zgodność wyrobów z normami.

Pytanie 7

Do mocowania nawiertaka należy zastosować oprawkę narzędziową przedstawioną na rysunku

A. D.

B. A.

C. B.

D. C.

Wybór oprawki narzędziowej innej niż oznaczona literą "A" prowadzi do nieprawidłowego mocowania nawiertaka, co może skutkować zarówno nieefektywną pracą, jak i uszkodzeniem narzędzia. Oprawki oznaczone literami "B", "C" i "D" mają różne zastosowania, które nie odpowiadają wymaganiom dla mocowania nawiertaka. Uchwyty tokarskie, jak te oznaczone literą "B", przeznaczone są do mocowania przedmiotów obrabianych w tokarkach, co eliminuje możliwość ich użycia w przypadku narzędzi skrawających jak nawiertaki. Uchwyty frezarskie reprezentowane przez literę "C" są dostosowane do narzędzi frezarskich i nie zapewniają odpowiedniej stabilności dla nawiertaków. Głowica wielowrzecionowa, oznaczona literą "D", jest używana w operacjach, gdzie wymagana jest obróbka kilku elementów jednocześnie, co również nie ma zastosowania w przypadku mocowania indywidualnych narzędzi, takich jak nawiertaki. Jednym z typowych błędów myślowych w tym przypadku jest brak zrozumienia specyfiki każdego typu uchwytu narzędziowego. Wybierając niewłaściwy uchwyt, można nie tylko obniżyć jakość obróbki, ale także zwiększyć ryzyko uszkodzenia zarówno narzędzi, jak i obrabianego materiału. Dlatego kluczowe jest, aby znać specyfikę narzędzi i dobierać odpowiednie mocowania zgodnie z ich przeznaczeniem, co jest zgodne z branżowymi normami i dobrymi praktykami obróbczo-skrawarskimi.

Pytanie 8

Bazując na tabeli, dobierz posuw podczas zgrubnej obróbki odlewu.

Rodzaj obróbkiDokładność obróbkiChropowatość powierzchni Ra µmZakres posuwów mm/obrZakres głębokości mm
Obróbka dokładnaIT6 - IT90,32 - 1,250,05 - 0,30,5 - 2
Obróbka średniodokładnaIT9 - IT112,5 - 50,2 - 0,52 - 4
Obróbka zgrubnaIT12 - IT1410 - 40≥ 0,4≥ 4

A. 0,2 mm/obr

B. 0,3 mm/obr

C. 0,1 mm/obr

D. 0,6 mm/obr

Odpowiedź 0,6 mm/obr jest poprawna, ponieważ mieści się w zalecanym zakresie posuwów dla obróbki zgrubnej odlewów, który wynosi ≥ 0,4 mm/obr. W praktyce oznacza to, że przy takim posuwie można efektywnie usunąć większe ilości materiału, co ma kluczowe znaczenie w procesie produkcyjnym. Użycie posuwu w przedziale 0,4-0,8 mm/obr pozwala na osiągnięcie optymalnych wyników obróbczych, które zwiększają wydajność i jakość produkcji. W branży inżynieryjnej, w szczególności w obróbce metali, dobór odpowiedniego posuwu jest kluczowy, aby uniknąć nadmiernego zużycia narzędzi oraz zapewnić właściwą jakość powierzchni obrabianych części. Obserwując wyniki uzyskiwane na różnych parametrach obróbczych, można zauważyć, że zbyt mały posuw, jak chociażby 0,2 mm/obr lub 0,3 mm/obr, prowadzi do nieefektywnego usuwania materiału, a zbyt duży, jak 0,1 mm/obr, może skutkować zwiększonym ryzykiem uszkodzenia narzędzi. Dlatego, stosując posuw 0,6 mm/obr, zapewniamy sobie nie tylko efektywność, ale również bezpieczeństwo procesu.

Pytanie 9

Wiór wstęgowy zazwyczaj powstaje w procesie skrawania

A. stali o wysokiej zawartości węgla

B. miękkich, plastycznych metali

C. twardych stopów miedzi

D. żeliwa

Wiór wstęgowy jest charakterystycznym rodzajem wióra, który powstaje głównie podczas skrawania materiałów o niskiej twardości i dużej ciągliwości, takich jak miękkie metale, na przykład aluminium czy miedź. Te materiały mają tendencję do deformacji w trakcie procesu skrawania, co sprzyja powstawaniu długich, spiralnych wiórów. Tego rodzaju wióry są korzystne, ponieważ pozwalają na lepsze odprowadzenie ciepła oraz zmniejszają ryzyko zatykania narzędzi. W przemyśle obróbczym, szczególnie w produkcji komponentów wrażliwych na zmiany temperatury, stosowanie miękkich, ciągliwych metali jest powszechne, co potwierdzają standardy takie jak ISO 8688 dotyczące obróbki skrawaniem. Przykładem aplikacji, w których wykorzystuje się wióry wstęgowe, są procesy frezowania i toczenia, gdzie jakość wiórów wpływa na efektywność produkcji oraz jakość wykończenia powierzchni obrabianych elementów.

Pytanie 10

Pokazana na rysunku oprawka frezarska służy do mocowania frezów

A. piłkowych.

B. nasadzanych.

C. z chwytem Morse'a.

D. z chwytem walcowym.

Wybór odpowiedzi dotyczących frezów nasadzanych, piłkowych lub z chwytem walcowym jest błędny, ponieważ oprawka frezarska na rysunku została zaprojektowana wyłącznie do mocowania narzędzi z chwytem Morse'a. System mocowania Morse'a jest szczególnie popularny w obróbce skrawaniem, ponieważ zapewnia wyższy poziom precyzji i stabilności. Frezy nasadzane oraz piłkowe wymagają odmiennych rozwiązań mocujących, które są dostosowane do ich budowy i funkcji. Na przykład, frezy nasadzane często są mocowane w uchwytach z gwintem, co umożliwia ich szybkie i łatwe zakładanie oraz zdejmowanie, ale nie zapewnia takiej samej stabilności jak system Morse'a. Chwyt walcowy z kolei używany jest w innych kontekstach, takich jak wiertarki, i nie zapewnia takiej precyzyjnej kalibracji, jak mocowanie Morse'a. Wybór niewłaściwego systemu mocowania może prowadzić do niebezpiecznych sytuacji, takich jak odrzucenie narzędzia w trakcie obróbki, co zwiększa ryzyko uszkodzenia zarówno maszyny, jak i obrabianego materiału. Dlatego ważne jest, aby dobrze rozumieć różnice między różnymi systemami mocowania narzędzi skrawających i stosować je zgodnie z ich przeznaczeniem, aby zapewnić bezpieczeństwo i efektywność w procesie produkcyjnym.

Pytanie 11

W sytuacji nagłego uszkodzenia frezarki, które może zagrażać bezpieczeństwu osób, należy natychmiast

A. zakończyć obróbkę powierzchni i wyłączyć maszynę

B. odsunąć narzędzie jak najdalej od obrabianej części i wyłączyć napęd wrzeciona

C. wyłączyć maszynę za pomocą wyłącznika bezpieczeństwa

D. powiadomić przełożonych o problemie, nie przerywając obróbki

Wyłączenie maszyny za pomocą wyłącznika bezpieczeństwa jest najważniejszym działaniem w sytuacji awaryjnej, ze względu na zapewnienie bezpieczeństwa operatorów oraz innych osób w pobliżu. Wyłączniki bezpieczeństwa są projektowane tak, aby w przypadku nagłego zagrożenia natychmiast odłączyć zasilanie maszyny, co minimalizuje ryzyko poważnych wypadków i urazów. W sytuacji awarii, która może prowadzić do niebezpiecznych warunków, takie jak niekontrolowane ruchy narzędzi czy przegrzewanie maszyny, szybka reakcja jest kluczowa. Przykładem może być sytuacja, gdy frezarka zaczyna działać w sposób nieprzewidywalny lub wydaje niepokojące dźwięki. W takich przypadkach operator powinien bezzwłocznie użyć wyłącznika bezpieczeństwa, aby zminimalizować potencjalne uszkodzenia ciała i mienia. Przestrzeganie zasad BHP oraz stosowanie odpowiednich procedur, takich jak szybkie wyłączanie maszyn w sytuacjach awaryjnych, jest fundamentalne w każdej branży zajmującej się obróbką skrawaniem.

Pytanie 12

Przedstawiona grafika służy do określania parametrów w cyklu frezowania

A. otworów kołowych na okręgu.

B. kieszeni okrągłej.

C. kieszeni prostokątnej.

D. otworów podłużnych na okręgu.

Odpowiedź "otworów podłużnych na okręgu" jest poprawna, ponieważ grafika ilustruje rozmieszczenie otworów o specyficznych parametrach, takich jak długość i promień. W kontekście cyklu frezowania, kluczowe jest zrozumienie, że otwory podłużne różnią się od otworów kołowych i wpływają na parametry obróbcze. Oznaczenia na grafice, takie jak "IND" (indykacja), "LENG" (długość), i "RAD" (promień), są standardowymi terminami stosowanymi w dokumentacji technicznej i CAD, co jest zgodne z najlepszymi praktykami w inżynierii. W przypadku obróbki mechanicznej, otwory podłużne na okręgu mogą być używane do montażu elementów, a ich precyzyjne rozmieszczenie jest kluczowe dla zachowania tolerancji wymiarowych. Przykładowo, w branży lotniczej lub motoryzacyjnej, takie detale są niezbędne dla zapewnienia bezpieczeństwa oraz efektywności konstrukcji. Dlatego umiejętność interpretacji takich grafik jest niezbędna dla inżynierów i techników w codziennej pracy.

Pytanie 13

Jakie urządzenie jest używane do mocowania noża tokarskiego oprawkowego na tokarce CNC?

A. tarcza zabierakowa

B. głowica narzędziowa

C. podtrzymka stała

D. uchwyt tokarski hydrauliczny

Głowica narzędziowa to kluczowy element tokarki CNC, który służy do mocowania narzędzi skrawających, w tym noży tokarskich oprawkowych. Jej konstrukcja pozwala na precyzyjne ustawienie narzędzia w odpowiedniej pozycji roboczej, co jest niezbędne dla uzyskania dokładności w obróbce. Głowice narzędziowe mogą być wyposażone w mechanizmy szybkiej wymiany narzędzi, co znacząco zwiększa efektywność procesu produkcyjnego. Przykładem zastosowania głowicy narzędziowej może być obrabianie różnorodnych materiałów, takich jak stal, aluminium czy tworzywa sztuczne, gdzie precyzyjne mocowanie narzędzia ma kluczowe znaczenie dla jakości wykonania detali. W praktyce, stosowanie głowic narzędziowych zgodnie z najlepszymi praktykami w zakresie obróbki CNC, zapewnia nie tylko wysoką powtarzalność wymiarów, ale również wydłuża żywotność narzędzi skrawających, co przekłada się na redukcję kosztów produkcji i przestojów.

Pytanie 14

Oznaczony na rysunku kąt płytki wieloostrzowej α_n, to kąt

A. natarcia.

B. ostrza.

C. skrawania.

D. przyłożenia.

Kąt przyłożenia to kluczowy parametr w procesie skrawania, który wpływa na efektywność obróbki, jakość powierzchni oraz trwałość narzędzia. Oznaczony na rysunku kąt αn między kierunkiem ruchu narzędzia a powierzchnią obrabianą, to właśnie kąt przyłożenia. Jego odpowiednia wartość jest istotna, ponieważ zbyt mały kąt może prowadzić do nadmiernego zużycia narzędzia, a zbyt duży może zwiększać opór podczas skrawania, co wpłynie na moc i wydajność. W praktyce, ustawienie kąta przyłożenia powinno być dostosowane do rodzaju materiału obrabianego oraz technologii skrawania. Na przykład, w obróbce stali narzędziowej często stosuje się kąty przyłożenia w zakresie 5°-15°, co zapewnia optymalne warunki skrawania. Zrozumienie i kontrolowanie kąta przyłożenia jest zgodne z najlepszymi praktykami w inżynierii mechanicznej i obróbczej, co przyczynia się do efektywności procesów produkcyjnych.

Pytanie 15

Do przytrzymywania noży tokarskich o kształcie kwadratowym lub prostokątnym na tokarce uniwersalnej stosuje się

A. imak nożowy

B. trzpień tokarski

C. tulejka redukcyjna

D. głowica narzędziowa

Imak nożowy to specjalistyczne narzędzie wykorzystywane do mocowania noży tokarskich o przekroju kwadratowym lub prostokątnym na tokarce uniwersalnej. Dzięki swojej konstrukcji, imak nożowy zapewnia stabilne i precyzyjne mocowanie narzędzi skrawających, co jest kluczowe dla uzyskania wysokiej jakości obróbki. W praktyce, imaki nożowe są często stosowane w przemyśle do wykonywania skomplikowanych operacji tokarskich, gdzie wymagana jest duża dokładność oraz powtarzalność. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie precyzyjnego mocowania narzędzi w procesie produkcyjnym, co przyczynia się do minimalizacji odpadów oraz zwiększenia efektywności produkcji. Warto również zauważyć, że dobór odpowiedniego imaka nożowego, dostosowanego do specyfiki obrabianego materiału oraz rodzaju operacji, jest kluczowy dla uzyskania optymalnych rezultatów. Przykładowo, w obróbce stali nierdzewnej, dobór imaka nożowego o odpowiednim kącie natarcia i twardości narzędzia może znacząco wpłynąć na jakość powierzchni oraz trwałość narzędzia.

Pytanie 16

Którą obróbkę należy zastosować do wykonania wielowypustu w otworze koła łańcuchowego pokazanego na ilustracji?

A. Frezowanie.

B. Wiercenie.

C. Toczenie.

D. Przeciąganie.

Odpowiedź "przeciąganie" jest poprawna, ponieważ jest to technika obróbcza idealnie nadająca się do tworzenia wielowypustów w otworach, jak w przypadku koła łańcuchowego. W procesie przeciągania narzędzie, zwane przeciągaczem, jest wprowadzane do otworu i przesuwane wzdłuż jego długości, co pozwala na nadanie mu precyzyjnego kształtu. Ta metoda obróbcza jest szczególnie efektywna w sytuacjach, gdy wymagane są wysokie tolerancje oraz gładkość powierzchni, co jest kluczowe w elementach mechanicznych, takich jak koła łańcuchowe. Przeciąganie pozwala również na obróbkę materiałów o dużej twardości, co czyni je preferowanym rozwiązaniem w przypadku komponentów narażonych na intensywne zużycie. W praktyce, stosowanie tej techniki przyczynia się do zwiększenia trwałości i niezawodności podzespołów maszyn, co jest zgodne z normami jakościowymi przyjętymi w branży inżynierskiej.

Pytanie 17

Na podstawie oznaczeń zamieszczonych na rysunku określ sposób ustalenia i zamocowania odkuwki.

A. W uchwycie trój szczękowym z kłem stałym.

B. W mechanicznym uchwycie trój szczękowym z trzpieniem stałym.

C. W hydraulicznym uchwycie z podparciem kłem obrotowym.

D. W uchwycie ręcznym z zabierakiem samozaciskającym.

Udzielenie odpowiedzi, że sposób ustalenia i zamocowania odkuwki powinien być realizowany w mechanicznym uchwycie trój szczękowym z trzpieniem stałym, jest właściwe. Mechaniczne uchwyty trój szczękowe są powszechnie stosowane w przemyśle obróbczych ze względu na ich zdolność do równomiernego rozkładu sił mocujących na przedmiocie obrabianym. Dzięki temu, zapewniają one stabilność przy obróbce, co jest kluczowe dla osiągnięcia wysokiej dokładności i jakości wykonania. Trzpień stały, z którego korzystamy w tym przypadku, oznacza, że oś obrotu odkuwki jest niezmienna, co redukuje drgania i ryzyko uszkodzenia narzędzia oraz obrabianego materiału. W praktyce, taki sposób mocowania jest zgodny z obowiązującymi normami w zakresie bezpieczeństwa i jakości, co czyni go najlepszym wyborem w kontekście obróbczych zastosowań w przemysłach takich jak motoryzacja czy lotnictwo, gdzie precyzja i powtarzalność procesów są kluczowe.

Pytanie 18

Która z podanych obrabiarek skrawających posiada system pomiarowy?

A. Tokarka CNC

B. Dłutownica Maaga

C. Wiertarka kadłubowa

D. Frezarka obwiedniowa

Tokarka CNC to zaawansowane urządzenie skrawające, które integruje komputerowy system sterowania z układami pomiarowymi. Dzięki temu możliwe jest precyzyjne monitorowanie i kontrolowanie procesów obróbczych, co znacznie zwiększa dokładność oraz powtarzalność produkcji. W praktyce, tokarki CNC są wykorzystywane do obróbki detali o skomplikowanych kształtach, co wymaga nie tylko umiejętności ustawienia maszyny, ale również nieustannego nadzoru nad parametrami pracy. Wbudowane układy pomiarowe umożliwiają automatyczne skorygowanie odchyleń wymiarowych, co jest kluczowe w branżach takich jak motoryzacja czy lotnictwo, gdzie precyzja ma fundamentalne znaczenie. Maszyny te spełniają standardy jakości, takie jak ISO 9001, co dodatkowo podkreśla ich niezawodność oraz istotność w nowoczesnym przemyśle.

Pytanie 19

Aby wykonać zęby w kole ślimakowym (ślimacznicy), powinno się użyć

A. strugarki poprzecznej

B. frezarki obwiedniowej

C. dłutownicy Maaga

D. dłutownicy Fellowsa

Kiedy używasz niewłaściwych narzędzi do wytwarzania zębów na kole ślimakowym, to mogą się zdarzyć poważne błędy w konstrukcji i to obniża wydajność mechanizmów. Dłutownica Fellowsa, mimo że to narzędzie skrawarskie, nie nadaje się do robienia zębów ślimacznicy. Ona jest bardziej do prostszych prac, gdzie nie trzeba aż takiego odwzorowania skomplikowanych kształtów. Strugarka poprzeczna też nie jest odpowiednia, bo działa inaczej, bardziej wzdłuż prostych linii, a to nie spełnia wymagań dotyczących kształtu zębów kół ślimakowych. Wybór dłutownicy Maaga może być lepszy niż poprzednie narzędzia, ale nadal nie daje takiej precyzji, jak frezarka obwiedniowa. Często można zauważyć, że niektórzy nie doceniają skomplikowania geometrii ząbków w przekładniach ślimakowych, co prowadzi do złego doboru narzędzi. Jeśli chcemy mieć wysoką jakość zębów w takich mechanizmach, to musimy używać narzędzi, które są dostosowane do precyzyjnej obróbki, czyli lepiej wybrać zaawansowane frezarki obwiedniowe, a nie proste systemy skrawające.

Pytanie 20

Jakim sprawdzianem przeprowadza się ostateczne weryfikacje dokładności otworu φ20H7?

A. szczękowego nastawnego

B. pierścieniowego jednogranicznego

C. szczękowego rolkowego

D. tłoczkowego dwugranicznego

Wybór innego rodzaju sprawdzianu zamiast tłoczkowego dwugranicznego wskazuje na brak zrozumienia zasad pomiarów i monitorowania tolerancji wymiarowych. Sprawdzian szczękowy rolkowy, choć użyteczny w wielu aplikacjach, nie jest idealny do pomiaru otworów o ścisłych tolerancjach, ponieważ nie zapewnia wymaganej dokładności i precyzji. Ten typ sprawdzianu jest bardziej odpowiedni dla pomiarów zewnętrznych, a nie wnętrza otworów. Z kolei sprawdzian szczękowy nastawny również nie jest właściwy, gdyż jego konstrukcja nie pozwala na efektywne zweryfikowanie tolerancji dla otworów cylindrycznych, a jego regulacja może wprowadzać dodatkowe błędy pomiarowe. Zastosowanie sprawdzianu pierścieniowego jednogranicznego nie jest optymalne z kolei z uwagi na fakt, że nie pozwala na pomiar w zakresie tolerancji, a jedynie sprawdza czy otwór jest większy lub mniejszy od jednej granicy. Istotne jest, aby zrozumieć, że wybór narzędzia pomiarowego musi być zgodny z wymaganiami tolerancji i celami kontroli jakości. W praktyce, błędny dobór narzędzi pomiarowych prowadzi do nieprawidłowych wyników, co może skutkować niezgodnościami w produkcie, a w dłuższej perspektywie do kosztownych błędów w procesie produkcyjnym i związanych z tym strat.

Pytanie 21

Jak określa się punkt ustalony przez programistę, względem którego definiowane są współrzędne w programie obróbczo-technologicznym?

A. Wyjściowy obrabiarki (punkt referencyjny)

B. Wymiany narzędzia

C. Zerowy obrabiarki

D. Zerowy przedmiotu obrabianego

Rozważając inne odpowiedzi, warto zauważyć, że "Wymiany narzędzia" nie odnosi się do punktu odniesienia w obróbce, lecz do procesu, w którym narzędzia skrawające są wymieniane w trakcie pracy maszyny. To ważny aspekt operacji obróbczych, ale nie ma związku z ustalaniem współrzędnych, co prowadzi do mylnego odniesienia do pojęcia zerowego punktu. "Zerowy obrabiarki" to termin, który może mylnie sugerować, że punkt odniesienia dotyczy całej maszyny, podczas gdy w rzeczywistości chodzi o specyficzny punkt na obrabianym przedmiocie. Natomiast "Wyjściowy obrabiarki (punkt referencyjny)" może wprowadzać w błąd, gdyż odnosi się do punktu ustalonego na obrabiarce, ale nie wskazuje na specyfikę przedmiotu obrabianego, co jest kluczowe w kontekście dokładności obróbczej. W obróbce CNC, kluczowe jest zrozumienie, że punkt odniesienia musi być jasno określony na obrabianym przedmiocie, aby uniknąć błędów w pomiarach, co może prowadzić do nieprzewidzianych kosztów i strat materiałowych. Niezrozumienie tej koncepcji może prowadzić do nieefektywnej produkcji oraz problemów z jakością gotowych wyrobów.

Pytanie 22

Czynnikiem powodującym złamanie ostrza narzędzia skrawającego może być

A. zbyt mały posuw

B. zbyt duży posuw

C. niewystarczająca głębokość skrawania

D. niewystarczająca prędkość skrawania

Zbyt duży posuw w procesie skrawania może prowadzić do wyłamania ostrza płytki skrawającej z kilku powodów. Przede wszystkim, zbyt duży posuw powoduje, że narzędzie jest wystawione na większe obciążenia mechaniczne, co może przekraczać jego wytrzymałość. W praktyce oznacza to, że podczas obróbki materiału, ostrze narzędzia nie ma wystarczająco dużo czasu na efektywne skrawanie, co prowadzi do nadmiernego nagrzewania i w konsekwencji do uszkodzenia krawędzi skrawającej. Zgodnie z dobrą praktyką, dobiera się parametry skrawania w taki sposób, aby skrawanie odbywało się w optymalnym zakresie prędkości i posuwu, co zminimalizuje ryzyko uszkodzenia narzędzia. Na przykład, w obróbce stali narzędziowej, nieprawidłowy posuw może nie tylko spowodować wyłamanie ostrza, ale także negatywnie wpłynąć na jakość obróbki, prowadząc do większych tolerancji wymiarowych. Dlatego istotne jest, aby każdy operator miał świadomość, jakie parametry są odpowiednie dla danego materiału i narzędzia, co powinno być zgodne z dokumentacją techniczną oraz zaleceniami producentów narzędzi skrawających.

Pytanie 23

Określ prędkość obrotową wrzeciona podczas wiercenia wiertłem krętym o średnicy Ø6 w żeliwie ciągliwym. Zalecana prędkość skrawania wynosi v_c = 5 m/min.
Skorzystaj z zależności:

Skorzystaj z zależności: n = ^1000×v_c/_π×d

A. 789 obr/min.

B. 434 obr/min.

C. 123 obr/min.

D. 265 obr/min.

Obliczenie prędkości obrotowej wrzeciona to naprawdę ważna sprawa w wierceniu. Jak chcesz, żeby wszystko było zrobione dobrze i bezpiecznie, musisz używać odpowiednich wzorów inżynierskich. Dla wiertła krętego o średnicy Ø6 mm w żeliwie ciągliwym i przy prędkości skrawania vc = 5 m/min, można użyć wzoru: n = (1000 * vc) / (π * d). Tu „n” to prędkość obrotowa, „vc” to prędkość skrawania, a „d” to średnica wiertła w milimetrach. Jak podstawi się wartości, wychodzi n = (1000 * 5) / (π * 6) i dostajesz około 265 obr/min. Taka prędkość to najlepsza opcja, bo poprawia nie tylko jakość obróbki, ale też wydłuża życie narzędzi. W przemyśle trzymanie się norm prędkości skrawania jest mega ważne dla efektywności i bezpieczeństwa, więc dobrze jest o tym pamiętać przy planowaniu prac.

Pytanie 24

Jakie środki należy zastosować do codziennej konserwacji stołu frezarki?

A. smar plastyczny

B. olej maszynowy

C. nafta techniczna

D. wazelina techniczna

Olej maszynowy to podstawa, jeśli chodzi o dbanie o stół frezarki. Dzięki niemu wszystko działa lepiej i dłżej. Zmniejsza tarcie między ruchomymi częściami, co jest mega ważne, bo jak coś się zatarcie, to mogą być spore kłopoty. Wiele firm od sprzętu poleca użycie odpowiednich olejów, bo to naprawdę poprawia działanie całego mechanizmu. Fajnie jest też używać oleju o właściwej lepkości, zwłaszcza jak pracujesz na dużych obciążeniach. Olej syntetyczny jest super, bo ma lepsze właściwości smarujące. Poza tym dobrze penetruje, więc dociera w miejsca, które są najbardziej narażone na zużycie. Tak naprawdę regularne smarowanie jest kluczowe, jeśli chcesz, żeby frezarka służyła jak najdłużej i działała jak należy.

Pytanie 25

Wybierz odpowiedni materiał narzędziowy do obróbki części z żeliwa i staliwa na podstawie tabeli.

Nazwa materiału narzędziowegoBarwaObrabiane materiały
Węglik krzemu czarny 98Cczarnażeliwa utwardzone i szare, węgliki spiekane, metale kolorowe, tworzywa sztuczne, skóra i guma
Węglik krzemu zielony 99Cciemnozielonastale szybkotnące, stale narzędziowe, węgliki spiekane, ceramika
Elektrokorund zwykły 95Aszaroniebieska lub brązowastale węglowe C< 0,5%; staliwa, żeliwa ciągliwe; metale nieżelazne
Elektrokorund mikrokrystaliczny Cubitron SGniebieskastale nierdzewne, stopy tytanu, chromu oraz niklu

A. Węglik krzemu czarny 98C

B. Elektrokorund mikrokrystaliczny Cubitron SG

C. Elektrokorund zwykły 95A

D. Węglik krzemu zielony 99C

Elektrokorund zwykły 95A jest materiałem narzędziowym powszechnie stosowanym do obróbki żeliwa oraz staliwa ze względu na swoje właściwości ścierne oraz wytrzymałość na wysokie temperatury generowane podczas procesu obróbczych. Jego struktura kryształowa zapewnia trwałość oraz skuteczność w usuwaniu materiału, co czyni go idealnym wyborem do zastosowań w przemyśle metalowym. W porównaniu do innych materiałów, takich jak węglik krzemu, elektrokorund posiada lepsze właściwości w kontekście obróbki materiałów ferromagnetycznych, co jest kluczowe przy pracy z żeliwem oraz staliwem. Przykładem zastosowania elektrokorundu zwykłego 95A może być szlifowanie lub polerowanie komponentów silników spalinowych oraz innych elementów maszyn, gdzie wymagana jest precyzyjność i gładkość powierzchni. Warto również zauważyć, że stosowanie odpowiednich materiałów narzędziowych zgodnie z zaleceniami producentów i standardami jakości w obróbce metali znacząco poprawia efektywność procesów produkcyjnych oraz minimalizuje ryzyko uszkodzeń narzędzi i elementów obrabianych.

Pytanie 26

Która z poniższych funkcji pomocniczych aktywuje podawanie chłodziwa?

A. M08

B. M04

C. M09

D. M05

Funkcja M08 w systemach sterowania maszynami CNC jest odpowiedzialna za włączenie podawania chłodziwa, co jest kluczowe w procesach obróbczych. Chłodziwo pełni istotną rolę w redukcji temperatury narzędzi skrawających oraz obrabianych materiałów, co z kolei zapobiega ich nadmiernemu zużyciu i uszkodzeniom. W praktyce, zastosowanie chłodziwa przyczynia się do poprawy jakości powierzchni obrabianych detali, a także zwiększa efektywność procesu skrawania. Standardy branżowe, takie jak ISO 23125, podkreślają znaczenie chłodzenia w obróbce skrawaniem, zwracając uwagę na optymalizację parametrów technologicznych. Włączenie chłodziwa za pomocą M08 może być stosowane w różnych operacjach, takich jak frezowanie, toczenie czy wiercenie, gdzie wymagane jest zmniejszenie tarcia i odprowadzanie ciepła. Przykładem zastosowania M08 może być programowanie maszyny do toczenia, gdzie operacje skrawania odbywają się z użyciem olejów chłodzących, co wydłuża żywotność narzędzi i poprawia wygodę pracy. Właściwe zarządzanie chłodziwem jest więc nie tylko kwestią techniczną, ale także aspektem wpływającym na bezpieczeństwo i efektywność produkcji.

Pytanie 27

Przedstawiony symbol graficzny mocowania jest stosowany do oznaczenia

A. pryzmy do mocowania wałków.

B. docisku wahliwego.

C. kła samonastawnego.

D. podtrzymki stałej do wałków.

Docisk wahliwy to jeden z kluczowych elementów stosowanych w procesach obróbczych, szczególnie na tokarkach i frezarkach. Jego głównym zadaniem jest stabilne i precyzyjne mocowanie obrabianych elementów, co jest niezbędne do uzyskania wysokiej jakości wykończenia powierzchni oraz dokładności wymiarowej. Symbol graficzny, który został przedstawiony na zdjęciu, rzeczywiście wskazuje na ten typ mocowania, gdzie elementy mogą być przytrzymywane pod różnymi kątami, co zwiększa ich wszechstronność w obróbce. W praktyce, dociski wahliwe są niezwykle użyteczne w przypadku obróbki skomplikowanych kształtów, gdzie precyzyjne ustalenie pozycji elementu jest kluczowe dla osiągnięcia zamierzonych rezultatów. Dodatkowo, w kontekście norm ISO dotyczących mocowania i obróbki materiałów, zastosowanie docisków wahliwych odzwierciedla się w dbałości o efektywność procesów produkcyjnych oraz bezpieczeństwo operatorów. Warto zaznaczyć, że dobór odpowiedniego mocowania ma bezpośredni wpływ na wydajność oraz jakość pracy, dlatego znajomość symboli i ich znaczenia jest niezbędna w codziennej praktyce inżynieryjnej.

Pytanie 28

Do testów zaliczają się:

A. kątownik, liniał krawędziowy, rysik

B. głębokościomierz, liniał krawędziowy, suwmiarka modułowa

C. przymiar kreskowy, suwmiarka, mikrometr

D. promieniomierz, płytki wzorcowe, kątownik

Odpowiedź wskazuje na narzędzia pomiarowe, które są niezbędne w procesach wytwarzania oraz kontroli jakości. Promieniomierz jest specjalistycznym przyrządem służącym do pomiaru promieni krzywizn, co jest kluczowe w precyzyjnych zastosowaniach inżynierskich oraz w przemyśle motoryzacyjnym, gdzie tolerancje geometrów muszą być ściśle kontrolowane. Płytki wzorcowe służą jako odniesienie do kalibracji i weryfikacji innych narzędzi pomiarowych, co jest standardową praktyką w laboratoriach metrologicznych oraz na liniach produkcyjnych. Kątownik, z kolei, jest nieocenionym narzędziem do sprawdzania kątów prostych oraz precyzyjnego ustawiania elementów w trakcie obróbki, zapewniając wysoką jakość wykonania. Wspierając się tymi narzędziami, profesjonaliści mogą zapewnić zgodność produktów z normami jakościowymi, co jest kluczowe dla utrzymania konkurencyjności na rynku.

Pytanie 29

Które z zalecanych wartości parametrów skrawania należy nastawić na wiertarce w celu wykonania otworu ^φ10 w stali stopowej? Skorzystaj z danych w tabeli.

Zalecane parametry skrawania przy wierceniu
Materiał przedmiotu obrabianego	Stal konstrukcyjna Stopy aluminium		Stal węglowa Stal stopowa
Średnica wiertła mm	Obroty min^-1	Posuw mm/obr	Obroty min^-1	Posuw mm/obr
2	5600	0,07	4800	0,07
4	2800	0,10	3200	0,10
6	1850	0,15	1600	0,15
8	1400	0,20	1200	0,20
10	1100	0,23	960	0,23
12	950	0,26	800	0,26

A. n = 960 obr/min, fn = 0,23 mm/obr

B. n = 1200 obr/min, fn = 0,20 mm/obr

C. n = 1850 obr/min, fn = 0,15 mm/obr

D. n = 800 obr/min, fn = 0,26 mm/obr

Wybór wartości n = 960 obr/min oraz fn = 0,23 mm/obr dla wiercenia otworu o średnicy 10 mm w stali stopowej jest zgodny z dobrymi praktykami w obróbce skrawaniem. Prędkość obrotowa 960 obr/min została określona na podstawie tabeli, która uwzględnia różne parametry skrawania dla różnych materiałów i narzędzi. Ustawienie tej prędkości umożliwia uzyskanie optymalnej wydajności skrawania oraz zapewnia odpowiednią jakość powierzchni otworu. Dodatkowo, posuw na poziomie 0,23 mm/obr jest idealnie dostosowany do tej prędkości, co minimalizuje ryzyko uszkodzenia wiertła oraz materiału obrabianego. W praktyce, takie parametry skrawania przyczyniają się do zmniejszenia zużycia narzędzi, poprawy efektywności pracy oraz zwiększenia precyzji wykonania otworu, co jest kluczowe w wielu zastosowaniach przemysłowych i produkcyjnych.

Pytanie 30

Jakie elementy znajdują się w wyposażeniu tokarki CNC?

A. nawrotnica

B. skrzynka posuwów

C. układ pomiarowy

D. stół magnetyczny

Tokarka CNC, czyli tokarka sterowana numerycznie, jest zaawansowanym narzędziem skrawającym, które jest wyposażone w układ pomiarowy. Układ ten jest kluczowy dla precyzyjnego pomiaru i monitorowania wymiarów obrabianego elementu. Dzięki zastosowaniu układów pomiarowych, takich jak czujniki optyczne czy systemy pomiarowe oparte na technologii laserowej, maszyny te mogą automatycznie dostosowywać parametry obróbcze do pożądanych wartości, co zwiększa efektywność procesu oraz jakość finalnych produktów. Przykładem zastosowania układu pomiarowego jest monitoring wymiarów detali w czasie rzeczywistym, co pozwala na szybką korekcję błędów i zapobiega powstawaniu wadliwych produktów. W standardach przemysłowych, takich jak ISO 9001, podkreśla się znaczenie ciągłego monitorowania procesów produkcyjnych, co jest możliwe dzięki zastosowaniu układów pomiarowych w tokarkach CNC. Ponadto, wysoce precyzyjne pomiary zwiększają konkurencyjność firm, które mogą zapewnić swoim klientom produkty o wysokiej jakości i wymiarach zgodnych ze specyfikacjami.

Pytanie 31

Które urządzenie pomiarowe gwarantuje precyzję pomiaru równą ±0,002 mm?

A. Suwmiarka elektroniczna

B. Liniał krawędziowy

C. Mikrometr talerzykowy

D. Transametr (passametr)

Transametr, znany również jako passametr, to precyzyjny przyrząd pomiarowy, który jest szeroko stosowany w inżynierii oraz w laboratoriach metrologicznych do pomiarów długości z wysoką dokładnością. Jego dokładność wynosząca ±0,002 mm czyni go idealnym narzędziem do pomiarów, gdzie wymagana jest duża precyzja, na przykład w przemyśle lotniczym czy w mechanice precyzyjnej. Transametr działa na zasadzie mikrometrycznego pomiaru odległości dzięki zastosowaniu odpowiednich skali i podziałek, co pozwala na dokładne odwzorowanie wymiarów obiektów. W praktyce, transametry są wykorzystywane do pomiaru grubości materiałów, badania tolerancji wymiarowej w produkcji oraz w kontrolach jakości, gdzie kluczowe są minimalne odchylenia od normy. Używanie transametra zgodnie z zaleceniami producenta oraz standardami branżowymi, takimi jak ISO 9001, zapewnia wiarygodność uzyskanych wyników pomiarów, co jest niezbędne w przypadku komponentów wymagających certyfikacji.

Pytanie 32

Aby zweryfikować prostoliniowość prowadnic obrabiarki, należy zastosować

A. suwmiarki uniwersalnej

B. czujnika zegarowego

C. liniału sinusowego

D. transametru

Czujnik zegarowy jest narzędziem pomiarowym o dużej precyzji, które znajduje powszechne zastosowanie w różnych dziedzinach inżynierii, w tym w obróbce skrawaniem. Jego główną zaletą jest zdolność do wykrywania nawet najmniejszych odchyleń od linii prostoliniowej. Przy pomiarze prostoliniowości prowadnic obrabiarki, czujnik zegarowy umożliwia precyzyjne określenie, czy prowadnice są równo ustawione. W praktyce, czujnik jest montowany na uchwycie, a jego igła dotyka prowadnicy, podczas gdy obrabiarka jest przesuwana. Minimalne zmiany pozycji igły wskazują na ewentualne nierówności, co jest kluczowe dla zapewnienia dokładności obróbczej. Zgodnie z normami ISO 1101 dotyczącymi geometrii produktu, prostoliniowość jest istotnym parametrem, który wpływa na jakość wykonania detali. Dobrą praktyką jest regularne sprawdzanie stanu prowadnic przy pomocy czujnika zegarowego, co pozwala na szybką identyfikację problemów oraz ich naprawę, co przekłada się na wydajność i precyzję pracy obrabiarki.

Pytanie 33

Jakie są funkcje modalne używane w programie sterującym, takie jak G00, GO1, G90, G91?

A. działają jedynie w bloku, w którym zostały zaprogramowane

B. funkcjonują w zakresie kilku bloków, dopóki nie zostaną anulowane lub zmienione inną funkcją

C. zaliczane są do kategorii funkcji wspomagających

D. są klasyfikowane jako funkcje maszynowe

Funkcje modalne w programie sterującym, takie jak G00, G01, G90, G91, pełnią kluczową rolę w zarządzaniu ruchem maszyny CNC. Odpowiedź wskazująca, że działają w obszarze wielu bloków, jest prawidłowa, ponieważ te funkcje są zazwyczaj stosowane do określenia ogólnego trybu działania maszyny, który utrzymuje się, dopóki nie zostanie zmieniony przez inną funkcję modalną. Na przykład, G90 ustawia maszynę w trybie programowania absolutnego, co oznacza, że wszystkie współrzędne są interpretowane względem punktu zerowego. Taki tryb pozostaje aktywny przez kolejne bloki kodu, co pozwala na spójne i efektywne programowanie ruchów. Z kolei G00 stosuje się do ruchu szybkim do określonego punktu, a G01 do ruchu z określoną prędkością skrawania. W praktyce oznacza to, że operatorzy mogą efektywnie tworzyć złożone ścieżki ruchu, zmieniając jedynie istotne parametry, co zwiększa produktywność oraz redukuje ryzyko błędów. Dlatego ważne jest, aby znać zasady działania funkcji modalnych w kontekście programowania CNC i stosować je zgodnie z najlepszymi praktykami.

Pytanie 34

Czym jest funkcja M04 w systemie sterującym?

A. zatrzymaniem wrzeciona

B. interpolacją liniową

C. lewym obrotem wrzeciona

D. interpolacją kołową

Funkcja M04 w programie sterującym rzeczywiście odnosi się do lewej rotacji wrzeciona. Jest to kluczowy aspekt w kontekście obróbki CNC, gdzie precyzyjne sterowanie kierunkiem obrotu narzędzia ma fundamentalne znaczenie dla jakości i dokładności wykonanych operacji. Lewe obroty wrzeciona są wykorzystywane w sytuacjach, gdy konieczne jest usunięcie materiału w określony sposób, co może być szczególnie istotne w przypadku obróbki materiałów o specyficznych właściwościach. Na przykład, podczas frezowania lub wiercenia w materiałach takich jak aluminium czy stal, kontrola kierunku obrotu pozwala na optymalne wykorzystanie narzędzi skrawających, co przekłada się na wydajność procesu oraz jakość powierzchni obrabianych. W przemyśle obróbczo-mechanicznym standardy, takie jak ISO 9001, kładą nacisk na systematyczne podejście do zapewnienia wysokiej jakości procesów, co w pełni koresponduje z umiejętnością stosowania odpowiednich funkcji w programowaniu maszyn CNC.

Pytanie 35

W symbolu graficznym uchwytu szczękowego kółko wokół liczby szczęk n oznacza, że

A. mechanizm mocujący napędzany jest pneumatycznie.

B. powierzchnia szczęk jest szlifowana lub toczona.

C. uchwyt jest wyposażony w tuleję zaciskową.

D. uchwyt jest regulowany.

W symbolice technicznej uchwytów szczękowych, kółko wokół liczby szczęk oznacza, że powierzchnie te są poddawane obróbce szlifowanej lub toczeniu. Tego rodzaju obróbka ma na celu osiągnięcie wysokiej precyzji i jakości mocowania obrabianych elementów. Użycie uchwytów ze szlifowanymi szczękami jest powszechne w produkcji elementów wymagających dużej dokładności, na przykład w przemyśle motoryzacyjnym czy lotniczym. Szlifowanie zapewnia gładką powierzchnię, co jest kluczowe dla eliminacji luzów oraz zapewnienia stabilności mocowania. W praktyce, w przypadku obróbki skrawaniem, stosuje się uchwyty o szlifowanych szczękach w celu minimalizacji odkształceń cieplnych, co zwiększa jakość powierzchni obrabianego elementu. Takie podejście jest zgodne z wytycznymi norm ISO dotyczących obróbki skrawaniem, które podkreślają znaczenie precyzyjnego mocowania dla osiągnięcia optymalnych rezultatów.

Pytanie 36

W tokarkach konwencjonalnych uniwersalnych nie wykorzystuje się jako narzędzi obróbczych

A. frezów trzpieniowych

B. gwintowników

C. wierteł

D. noży imakowych odsadzonych

Frezów trzpieniowych nie stosuje się jako narzędzi obróbczych na tokarkach konwencjonalnych uniwersalnych, ponieważ tokarki te są przeznaczone przede wszystkim do obróbki skrawaniem materiałów w ruchu obrotowym. Frezy trzpieniowe są narzędziami używanymi głównie na frezarkach, gdzie wykonuje się obróbkę w ruchu posuwowym i obrotowym. Z tego powodu użycie frezów trzpieniowych na tokarkach mogłoby prowadzić do niewłaściwego działania, a także do uszkodzenia narzędzi i obrabianego materiału. Tokarki konwencjonalne obsługują różnorodne narzędzia skrawające, które są dostosowane do specyfiki ich pracy, jak noże skrawające, wiertła czy gwintowniki. Przykładem zastosowania tokarki może być produkcja wałów, gdzie kluczowe jest zastosowanie noży skrawających, które precyzyjnie nadają kształt i wymiar obróbce. Standardy branżowe wskazują na konieczność stosowania odpowiednich narzędzi do danej maszyny, co zapewnia efektywność i bezpieczeństwo procesu obróbczej.

Pytanie 37

Na podstawie ustawienia pokrętła posuwów oraz danych zawartych w programie sterującym określ rzeczywisty posuw narzędzia.

A. 0,16 mm/obr

B. 0,08 mm/obr

C. 16,0mm/obr

D. 0,80 mm/obr

Podane odpowiedzi, mimo że mogą wydawać się logiczne na pierwszy rzut oka, zawierają istotne błędy w obliczeniach i założeniach. Na przykład, 0,80 mm/obr, jak również 16,0 mm/obr, sugerują znacznie wyższe wartości posuwu niż te, które mogą być osiągnięte przy ustawieniu pokrętła na 80%. Dla posuwu w programie wynoszącego 0,2 mm, maksymalny rzeczywisty posuw przy takim ustawieniu nie może przekroczyć 0,2 mm, a tym bardziej 0,8 mm. Błędne podejście do obliczeń i interpretacji ustawień narzędzi prowadzi do nieefektywności oraz potencjalnych uszkodzeń sprzętu. Kolejnym typowym błędem jest niewłaściwe odczytywanie wartości wyświetlanych na maszynach CNC, co może skutkować poważnymi problemami produkcyjnymi. Zrozumienie, jak procentowe ustawienia wpływają na rzeczywisty posuw, jest kluczowe dla efektywności produkcji. Również, interpretacja danych z programu sterującego wymaga wiedzy na temat relacji pomiędzy posuwem a innymi parametrami obróbki, takimi jak prędkość obrotowa wrzeciona czy rodzaj materiału. Te aspekty są absolutnie kluczowe w kontekście profesjonalnej obróbki skrawaniem, gdzie dokładność i precyzja mają bezpośredni wpływ na jakość finalnego produktu.

Pytanie 38

Przedstawionym na ilustracji przyrządem pomiarowym można zmierzyć

A. głębokość rowka wpustowego.

B. moduł koła zębatego.

C. średnicę otworu.

D. średnicę oddziałową ślimaka.

Mikrometr wewnętrzny to precyzyjny przyrząd pomiarowy, który jest wykorzystywany do pomiaru średnic otworów. Jego zasada działania opiera się na pomiarze odległości między dwiema powierzchniami, co jest niezwykle istotne w wielu dziedzinach inżynierii mechanicznej oraz obróbki materiałów. Dzięki zastosowaniu mikrometra wewnętrznego, inżynierowie mogą uzyskać dokładne wyniki pomiarów, co jest kluczowe w procesach produkcyjnych, gdzie tolerancje wymiarowe mają ogromne znaczenie. Na przykład, podczas produkcji elementów maszyn, takich jak tuleje czy łożyska, precyzyjne pomiary średnic otworów są niezbędne do zapewnienia, że poszczególne części będą do siebie pasować. Mikrometry wewnętrzne często są wykorzystywane w laboratoriach metrologicznych oraz w zakładach produkcyjnych, gdzie wymagane są wysokie standardy dokładności, zgodne z normami ISO. Dodatkowo, aby zapewnić dokładność pomiarów, ważne jest, aby użytkownik posiadał odpowiednią wiedzę na temat kalibracji mikrometru oraz umiejętnie posługiwał się tym narzędziem, co wpisuje się w dobre praktyki inżynierskie.

Pytanie 39

Wynik pomiaru przedstawionego na ilustracji mikromierza wynosi

A. 11,37 mm

B. 9,87 mm

C. 9,37 mm

D. 11,87 mm

Odpowiedź 9,37 mm jest poprawna, ponieważ odczyt mikromierza polega na precyzyjnym zsumowaniu wartości z liniału oraz wartości z bębna. W tym przypadku liniał wskazuje 9 mm, a bęben 0,37 mm. Kluczowe jest, aby umieć poprawnie odczytać te wartości, co jest umiejętnością istotną w wielu branżach, takich jak inżynieria mechaniczna czy produkcja. W kontekście standardów branżowych, zgodnie z normami ISO, dokładność pomiarów jest kluczowa, a umiejętność obsługi mikromierzy jest podstawą dla zapewnienia jakości produktów. Przy pomiarach, szczególnie w produkcji, nawet niewielkie błędy mogą prowadzić do poważnych konsekwencji, dlatego precyzyjne odczytywanie i sumowanie wyników jest niezbędne. Zrozumienie, jak działają mikromierze, oraz umiejętność ich prawidłowego użycia przyczynia się do podniesienia ogólnej jakości pracy oraz dostosowania się do wymagań technicznych i standardów branżowych, co jest niezbędne w dzisiejszych czasach.

Pytanie 40

Przedstawiony symbol graficzny jest oznaczeniem podpory

A. samonastawnej.

B. ruchomej.

C. regulowanej.

D. wahliwej.

Wybór innej odpowiedzi pokazuje, że masz jakieś nieporozumienia co do klasyfikacji podpór w konstrukcjach. Odpowiedź o podporze ruchomej jest myląca - te podpory często są związane z konstrukcjami, które mogą się poruszać, co nie pasuje do podpór samonastawnych. W praktyce podpory ruchome są używane tam, gdzie potrzebne są przemieszczania w różnych kierunkach, a to nie pasuje do tego, jak działają podpory samonastawne. Podpory regulowane z kolei mogą zmieniać swoje wymiary czy pozycję, co także nie odnosi się do podpór samonastawnych, które zostają w miejscu. A co do wahliwych podpór, to są one bardziej skomplikowane i mają inne zadania związane z przenoszeniem momentów gnących. Dlatego warto zrozumieć różnice między tymi typami podpór, bo błędny wybór może prowadzić do poważnych problemów z stabilnością i efektywnością całej konstrukcji.

Rozpocznij nowy egzamin

Powrót do strony głównej
