Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 26 maja 2026 23:48
Data zakończenia: 27 maja 2026 00:03

Egzamin zdany!

Wynik: 31/40 punktów (77,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Do jakiego rodzaju prac stosowane jest narzędzie przedstawione na rysunku?

A. Szlifowania powierzchni.

B. Gięcia prętów.

C. Wiercenia otworów.

D. Cięcia blachy.

Narzędzie przedstawione na zdjęciu to nożyce do blachy, które są specjalistycznym narzędziem wykorzystywanym do cięcia różnych rodzajów blach. Ich konstrukcja pozwala na precyzyjne i efektywne cięcie materiałów metalowych, co jest kluczowe w wielu branżach, takich jak budownictwo, produkcja i przemysł motoryzacyjny. Nożyce te są dostępne w różnych wariantach, w tym ręcznych i elektrycznych, co zwiększa ich wszechstronność w zastosowaniu. Przy stosowaniu nożyc do blachy istotne jest przestrzeganie standardów BHP, aby zapewnić bezpieczeństwo pracy. W praktyce, narzędzie to umożliwia cięcie blach stalowych o różnej grubości, co pozwala na realizację różnorodnych projektów konstrukcyjnych i remontowych. Przykładem zastosowania może być przygotowanie elementów do montażu systemów rynnowych, gdzie precyzyjne cięcie blachy jest kluczowe dla szczelności i trwałości instalacji.

Pytanie 2

Przyłącze T zaworu hydraulicznego przedstawionego na rysunku należy podłączyć do

A. siłownika dwustronnego działania.

B. pompy.

C. siłownika jednostronnego działania.

D. zbiornika oleju.

Przyłącze T w zaworze hydraulicznym to naprawdę ważny element w systemach hydraulicznych. Jego główne zadanie to odprowadzanie oleju z powrotem do zbiornika, co jest kluczowe dla prawidłowego działania całego układu. Kiedy zawór jest w pozycji neutralnej, olej nie zasila siłowników, więc nadmiar musi wrócić do zbiornika, żeby uniknąć zbyt dużego ciśnienia. Widziałem to na budowie, gdzie koparki i dźwigi używają takich rozwiązań, żeby wszystko działało stabilnie i bezpiecznie. Jeśli przyłącze T jest źle podłączone, może to prowadzić do uszkodzenia hydrauliki, więc naprawdę warto trzymać się dobrych praktyk i standardów, jak choćby ISO 4413, które regulują te kwestie.

Pytanie 3

Na rysunku przedstawiono schemat

A. reduktora z manometrem.

B. pneumatycznego przekaźnika czasowego z opóźnionym włączeniem.

C. pneumatycznego przekaźnika czasowego z opóźnionym wyłączeniem.

D. wyspy zaworowej.

Wybrana odpowiedź, czyli pneumatyczny przekaźnik czasowy z opóźnionym wyłączeniem, jest poprawna, ponieważ rysunek ilustruje charakterystyczne elementy tego urządzenia. Przekaźniki czasowe zastosowane w automatyce pneumatycznej są kluczowe w procesach, gdzie precyzyjne zarządzanie czasem jest niezbędne. Na rysunku widoczny jest zbiornik powietrza, który gromadzi medium robocze, oraz zawór sterujący, który reguluje przepływ powietrza do elementów wykonawczych. Zastosowanie przekaźnika czasowego pozwala na opóźnienie działania (wyłączenie) systemu, co jest niezwykle ważne w sytuacjach, gdy należy zapewnić bezpieczeństwo lub zminimalizować ryzyko uszkodzenia urządzeń. Przykładem zastosowania takiego przekaźnika może być automatyzacja linii produkcyjnych, gdzie precyzyjne harmonogramy operacyjne są kluczowe dla utrzymania efektywności. Zgodnie z dobrymi praktykami inżynieryjnymi, wybór odpowiednich komponentów oraz ich odpowiednie skonfigurowanie są niezwykle istotne dla zapewnienia niezawodności i efektywności systemów pneumatycznych.

Pytanie 4

Czym charakteryzuje się filtr dolnoprzepustowy?

A. tłumi sygnały sinusoidalne o częstotliwości niższej od częstotliwości granicznej

B. przepuszcza sygnały sinusoidalne o częstotliwości niższej od częstotliwości granicznej

C. przepuszcza sygnały sinusoidalne o częstotliwości wyższej od częstotliwości granicznej

D. wzmacnia sygnały sinusoidalne o częstotliwości niższej od częstotliwości granicznej

Filtr dolnoprzepustowy jest urządzeniem, które umożliwia przechodzenie sygnałów o częstotliwości mniejszej od określonej częstotliwości granicznej, skutecznie tłumiąc sygnały o wyższych częstotliwościach. Użycie filtrów dolnoprzepustowych jest powszechne w systemach audio, gdzie pozwalają one na eliminację niepożądanych wysokoczęstotliwości, co skutkuje czystszych dźwiękiem. Przykładem praktycznego zastosowania jest użycie filtrów w subwooferach, które mają za zadanie reprodukcję niskich częstotliwości. W zastosowaniach telekomunikacyjnych filtry dolnoprzepustowe są wykorzystywane w celu eliminacji zakłóceń wysokoczęstotliwościowych, umożliwiając lepszą jakość sygnału. Ponadto, filtry te są integralną częścią wielu układów elektronicznych, na przykład w systemach pomiarowych, gdzie są używane do wygładzania sygnałów oraz eliminacji szumów. W praktyce inżynieryjnej, dobór filtrów dolnoprzepustowych opiera się na analizie częstotliwościowej oraz parametrach projektowych, co jest zgodne z zasadami dobrych praktyk w dziedzinie elektroniki i telekomunikacji.

Pytanie 5

Maksymalne natężenie przepływu dla pompy hydraulicznej, której dane katalogowe zamieszczono w ramce wynosi

Dane techniczne pompy hydraulicznej
Objętość geometryczna:	60 cm³
Maksymalne natężenie przepływu Q:	120 dm³/min
Natężenie przepływu przy 1000 obr./min:	80 dm³/min
Maksymalna prędkość obrotowa:	5000 obr./min
Maksymalne ciśnienie ciągłe:	600 bar
Zakres temperatury pracy:	-5 ÷ 60°C
Lepkość oleju hydraulicznego:	10 ÷ 400 cSt

A. 120 dm3/min

B. 80 dm3/min

C. 200 dm3/min

D. 40 dm3/min

Maksymalne natężenie przepływu dla pompy hydraulicznej, wynoszące 120 dm3/min, zostało jasno określone w danych katalogowych. Ta informacja jest kluczowa dla projektowania systemów hydraulicznych, ponieważ natężenie przepływu wpływa na wydajność i efektywność całego układu. Poprawne dobranie pompy do aplikacji pozwala na optymalizację pracy maszyn, co jest zgodne z zasadami inżynierii hydraulicznej, które zalecają stosowanie urządzeń o parametrach dostosowanych do specyfiki zastosowania. Na przykład, w aplikacjach przemysłowych, gdzie wymagane są duże natężenia przepływu, dobór pompy o takim właśnie maksymalnym natężeniu pozwala na zminimalizowanie strat energii i zwiększenie efektywności procesów. Warto również pamiętać, że zgodność z danymi katalogowymi jest niezbędna do utrzymania systemów w odpowiednim stanie technicznym oraz do zapobiegania ewentualnym awariom, co potwierdzają standardy ISO 9001 dotyczące zarządzania jakością w inżynierii.

Pytanie 6

Materiał o których właściwościach należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?

	Gęstość ρ [g/cm³]	Granica plastyczności Re [MPa]
A.	2,70	40
B.	2,75	320
C.	7,70	320
D.	8,85	35

A. C.

B. D.

C. B.

D. A.

Wybór odpowiedzi B jest właściwy, ponieważ materiał ten ma kluczowe właściwości, które spełniają wymagania dla konstrukcji lekkiej i odpornej na odkształcenia. Gęstość materiału wynosząca 2,75 g/cm³ sprawia, że jego masa jest zredukowana, co jest istotne w przypadku urządzeń mechatronicznych, gdzie waga ma bezpośredni wpływ na mobilność i wydajność. Ponadto, granica plastyczności 320 MPa oznacza, że materiał jest w stanie wytrzymać znaczne obciążenia bez trwałych deformacji. Przykładowe zastosowania obejmują elementy konstrukcyjne w robotyce oraz podzespoły w przenośnych urządzeniach, które muszą zachować swoją formę podczas użytkowania. Zgodnie z dobrymi praktykami inżynieryjnymi, wybór materiałów o niskiej gęstości i wysokiej wytrzymałości jest kluczowy dla zapewnienia efektywności energetycznej i niezawodności urządzeń. W branży mechatronicznej często wykorzystuje się materiały kompozytowe, które łączą te pożądane właściwości, co dodatkowo podkreśla znaczenie odpowiedniego doboru materiałów.

Pytanie 7

W siłowniku o jednostronnym działaniu, w trakcie realizacji ruchu roboczego tłoka, doszło do nagłego wstrzymania ruchu tłoczyska. Ruch ten odbywał się bez obciążenia i nie zaobserwowano nieszczelności w układzie pneumatycznym. Jakie mogą być przyczyny zatrzymania tłoczyska?

A. wyboczenie tłoczyska

B. niespodziewany spadek ciśnienia roboczego

C. zakleszczenie tłoka

D. blokada odpowietrzania

Zakleszczenie tłoka w siłowniku jednostronnego działania może być przyczyną nagłego zatrzymania ruchu tłoczyska, co jest szczególnie istotne w kontekście działania urządzeń pneumatycznych. W przypadku braku obciążenia, jak w opisanym scenariuszu, wszelkie nieprawidłowości w ruchu tłoka mogą prowadzić do zacięcia, co skutkuje zatrzymaniem wyjścia roboczego. Zakleszczenie może być spowodowane różnymi czynnikami, takimi jak zanieczyszczenia wewnętrzne, niewłaściwe smarowanie, czy też uszkodzenia mechaniczne. Praktycznie, w systemach, w których stosuje się siłowniki, regularna konserwacja i czyszczenie układów pneumatycznych są kluczowe dla zapewnienia ich niezawodności. Standardy branżowe, jak ISO 5598, podkreślają znaczenie odpowiedniego projektowania oraz użytkowania komponentów pneumatycznych, aby minimalizować ryzyko zakleszczeń. W związku z tym, monitorowanie stanu technicznego siłowników oraz wdrażanie odpowiednich procedur serwisowych są kluczowe w praktyce inżynieryjnej.

Pytanie 8

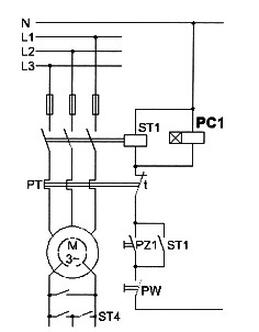

Na fragmencie schematu obwodu sterowania silnika trójfazowego element oznaczony symbolem PC1 to

A. przekaźnik termiczny.

B. mechanizm krzywkowy.

C. stycznik trójfazowy.

D. przekaźnik czasowy.

Element oznaczony symbolem PC1 to przekaźnik czasowy, co potwierdzają jego połączenia ze stycznikiem ST1, sugerujące funkcję opóźnienia czasowego. Przekaźniki czasowe są kluczowymi elementami w obwodach sterowania silnikami trójfazowymi, umożliwiającymi realizację różnych funkcji, takich jak opóźnione włączanie lub wyłączanie. W praktyce, stosuje się je na przykład do zautomatyzowanego włączania pompy po upływie określonego czasu, co jest istotne w procesach, które wymagają precyzyjnego zarządzania czasem. W kontekście norm i dobrych praktyk branżowych, przekaźniki czasowe są zgodne z normą IEC 60947-5-1 dotyczącą urządzeń niskonapięciowych. Właściwe zastosowanie przekaźników czasowych ma kluczowe znaczenie dla bezpieczeństwa i efektywności energetycznej systemów sterowania, co podkreśla ich znaczenie w nowoczesnych instalacjach automatyki przemysłowej.

Pytanie 9

Na rysunku przedstawiono symbol czujnika

A. mechanicznego.

B. magnetycznego.

C. ultradźwiękowego.

D. indukcyjnego.

Symbol przedstawiony na rysunku jest charakterystyczny dla czujników magnetycznych, które są szeroko stosowane w różnych dziedzinach technologii. Czujniki te działają na zasadzie wykrywania obecności pola magnetycznego, co pozwala na monitorowanie i kontrolowanie wielu procesów. Przykładem aplikacji czujników magnetycznych jest automatyka przemysłowa, gdzie są używane do detekcji pozycji elementów maszyn, takich jak drzwi czy klapki. Dodatkowo, w branży motoryzacyjnej czujniki te mogą być wykorzystywane do pomiaru prędkości obrotowej silników oraz w systemach ABS, gdzie monitorują prędkość kół. Warto również zauważyć, że czujniki magnetyczne wykorzystują zasady elektromagnetyzmu, co jest zgodne z normami branżowymi, takimi jak IEC 60947 dla urządzeń elektrycznych. Ich niezawodność i prostota w implementacji sprawiają, że są one preferowanym rozwiązaniem w wielu zastosowaniach inżynieryjnych.

Pytanie 10

Aby chronić silnik przed wystąpieniem napięcia zasilającego po krótkim zgaśnięciu, należy użyć przekaźnika

A. różnicowoprądowy

B. podnapięciowy zwłoczny

C. nadnapięciowy zwłoczny

D. nadprądowy zwłoczny

Odpowiedź "podnapięciowy zwłoczny" jest poprawna, ponieważ ten rodzaj przekaźnika został zaprojektowany specjalnie w celu ochrony urządzeń przed niebezpiecznymi warunkami pracy, które mogą wystąpić po krótkotrwałym zaniku napięcia. Przekaźnik podnapięciowy działa na zasadzie monitorowania poziomu napięcia zasilania. Jeśli napięcie spadnie poniżej ustalonego progu, przekaźnik automatycznie odłącza zasilanie do silnika, co zapobiega jego przypadkowemu uruchomieniu w momencie, gdy napięcie wróci. Takie rozwiązanie jest niezwykle istotne w zastosowaniach przemysłowych, gdzie niekontrolowane uruchomienie silnika po zaniku zasilania może prowadzić do poważnych uszkodzeń sprzętu lub zagrożeń bezpieczeństwa. Przykładem zastosowania przekaźnika podnapięciowego mogą być systemy automatyki w zakładach produkcyjnych, gdzie nadzór nad stanem zasilania jest kluczowy dla ciągłości procesów produkcyjnych.

Pytanie 11

Urządzenie przedstawione na zdjęciu to

A. transformator rozdzielczy.

B. transformator separacyjny.

C. autotransformator.

D. transformator bezpieczeństwa.

Wybór innych typów transformatorów, takich jak autotransformator, transformator rozdzielczy czy transformator bezpieczeństwa, jest wynikiem braku zrozumienia podstawowych zasad funkcjonowania tych urządzeń. Autotransformator, który łączy obwody pierwotne i wtórne, nie izoluje ich od siebie, co jest kluczowym aspektem funkcji transformatora separacyjnego. Przykładem zastosowania autotransformatora jest regulacja napięcia w aplikacjach, gdzie niezbędne jest jedynie przekształcanie napięcia bez separacji obwodów, co może prowadzić do zagrożenia w przypadku awarii. Transformator rozdzielczy, z drugiej strony, jest używany w systemach energetycznych do rozdzielania mocy na różne linie, ale jego działanie również nie obejmuje izolacji obwodów, co jest niezbędne w kontekście bezpieczeństwa. Transformator bezpieczeństwa ma na celu ochronę przed porażeniem prądem, jednak różni się od transformatora separacyjnego szczegółami konstrukcyjnymi i przeznaczeniem. Zrozumienie tych różnic jest kluczowe dla skutecznego projektowania i implementacji systemów elektroenergetycznych, gdzie bezpieczeństwo i niezawodność są priorytetami. Każda z tych pomyłek wskazuje na nieprzemyślane podejście do tematu i potrzebę głębszej analizy oraz przyswojenia wiedzy na temat funkcji i zastosowań różnych typów transformatorów w praktyce.

Pytanie 12

Jakim symbolem literowym określa się zmienną wyjściową w sterowniku PLC?

A. T

B. Q

C. I

D. R

Odpowiedź Q jest poprawna, ponieważ w systemach programowalnych sterowników logicznych (PLC) zmienne wyjściowe oznaczane są właśnie tym symbolem. Wyjścia są sygnałami, które sterownik generuje na podstawie przetworzonych danych wejściowych oraz zaimplementowanych algorytmów. Standardowe oznaczenia w programowaniu PLC opierają się na konwencjach przyjętych w branży, gdzie 'I' oznacza wejścia (Input), 'Q' wyjścia (Output), 'R' jest często używane dla rejestrów, a 'T' odnosi się do timerów. Przykładem zastosowania zmiennych wyjściowych jest kontrola urządzeń wykonawczych, takich jak silniki, siłowniki czy zawory. Na przykład, w prostym procesie automatyzacji, sygnał wyjściowy Q0.0 może być użyty do włączania lub wyłączania silnika w odpowiedzi na warunki zdefiniowane przez czujniki wejściowe. Zrozumienie tych oznaczeń jest kluczowe dla efektywnego programowania i diagnostyki systemów automatyki przemysłowej, co jest zgodne z normami IEC 61131-3, które definiują struktury programowania w PLC.

Pytanie 13

Zasilanie podsystemu hydraulicznego w urządzeniu mechatronicznym wykonane zostało zgodnie ze schematem przedstawionym na rysunku. Którą z wymienionych funkcji pełni element oznaczony cyfrą 1?

A. Schładzanie cieczy hydraulicznej wprowadzanej do układu.

B. Zabezpieczanie przed nadmiernym zużywaniem elementów układu hydraulicznego.

C. Stabilizowanie ciśnienia cieczy hydraulicznej w całym układzie.

D. Zabezpieczanie cieczy hydraulicznej przed zanieczyszczeniami pochodzącymi z otoczenia.

Element oznaczony cyfrą 1 na schemacie to filtr cieczy hydraulicznej, którego zasadniczą rolą jest ochrona pozostałych komponentów układu hydraulicznego przed nadmiernym zużyciem spowodowanym zanieczyszczeniami. Filtry hydrauliczne, zgodnie z normami ISO 4406, są kluczowe dla zapewnienia czystości cieczy roboczej, co pozwala na utrzymanie wysokiej wydajności oraz długowieczności systemu. Zanieczyszczenia, takie jak cząstki metalowe czy osady, mogą wprowadzać dodatkowe tarcie i powodować uszkodzenia elementów takich jak pompy, zawory, czy siłowniki. Zastosowanie odpowiednich filtrów, jak filtry węglowe czy filtracja mechaniczna, jest powszechną praktyką w branży hydraulicznej. Regularna wymiana filtrów i monitorowanie ich stanu to standardy, które przyczyniają się do optymalizacji pracy systemów hydraulicznych. Dzięki temu można zminimalizować ryzyko awarii oraz obniżyć koszty związane z serwisem i wymianą uszkodzonych części.

Pytanie 14

Jakie urządzenie umożliwia pomiar temperatury łopat sprężarki o ruchu obrotowym?

A. termistora

B. tensometru

C. manometru

D. pirometru

Pirometr to urządzenie, które służy do bezkontaktowego pomiaru temperatury obiektów, co sprawia, że jest szczególnie przydatne w przypadku wirujących łopat sprężarek przepływowych. Wirujące elementy w sprężarkach osiągają wysokie prędkości oraz temperatury, co utrudnia zastosowanie tradycyjnych czujników temperatury, które wymagają fizycznego kontaktu z mierzonym obiektem. Pirometry działają na zasadzie detekcji promieniowania podczerwonego emitowanego przez obiekt, co pozwala na skuteczne mierzenie temperatury z zachowaniem bezpieczeństwa i dokładności. W zastosowaniach przemysłowych pirometry są szeroko stosowane w monitorowaniu procesów technologicznych, gdzie istotne jest ciągłe kontrolowanie temperatury, na przykład w turbinach gazowych czy silnikach odrzutowych. Dobre praktyki w zakresie pomiarów temperatury wskazują na konieczność kalibracji pirometrów oraz uwzględnienia warunków otoczenia, takich jak obecność dymu czy pary, które mogą wpływać na dokładność odczytów. Użycie pirometru w tym kontekście jest zgodne z normami branżowymi dotyczącymi monitorowania procesów i zapewnienia efektywności energetycznej maszyn.

Pytanie 15

W aplikacjach sterujących, wykonywanych przy użyciu sterownika PLC, do zapisywania sygnałów impulsowych oraz ich konwersji na sygnały trwałe (włączanie z samopodtrzymaniem) wykorzystuje się moduły

A. zegarów czasowych

B. przerzutników

C. filtrów komparatorowych

D. rejestrów licznikowych

Funkcje czasowe, komparatory i liczniki są ważnymi elementami w automatyce, ale nie pełnią one funkcji związanych z zapamiętywaniem i przetwarzaniem sygnałów impulsowych w sposób, w jaki robią to przerzutniki. Funkcje czasowe, takie jak timery, są wykorzystywane do wprowadzenia opóźnień w działaniu systemów, ale nie mogą same w sobie utrzymywać stanu bez ciągłego sygnału wejściowego. Z kolei komparatory służą do porównywania wartości napięcia lub sygnałów, co jest istotne w kontekście regulacji, ale nie odnoszą się do przechowywania stanów. Liczniki, z drugiej strony, mają zastosowanie głównie do zliczania impulsów, co jest przydatne w zastosowaniach takich jak monitorowanie liczby cykli produkcyjnych, ale również nie mogą same w sobie przechowywać stanu w długim okresie. Typowym błędem myślowym jest mylenie funkcji liczników i przerzutników, ponieważ oba te elementy operują na sygnałach, ale różnią się zasadniczo w sposobie ich działania oraz zastosowania. Zrozumienie tych różnic jest kluczowe dla projektowania efektywnych systemów automatyki i sterowania. Właściwy dobór elementów w zależności od wymagań aplikacji jest niezbędny do osiągnięcia niezawodności i efektywności systemów sterujących.

Pytanie 16

Jeśli na tłok siłownika o powierzchni S = 0,003 m2 działa ciśnienie czynnika wynoszące 2 MPa, to jaka jest siła działająca na tłok?

A. 9 kN

B. 12 kN

C. 6 kN

D. 2 kN

Aby obliczyć siłę naporu działającą na tłok siłownika, należy skorzystać ze wzoru F = p * S, gdzie F to siła, p to ciśnienie, a S to powierzchnia przekroju tłoka. W naszym przypadku ciśnienie p wynosi 2 MPa, co należy przeliczyć na pascale: 2 MPa = 2 * 10^6 Pa. Powierzchnia S wynosi 0,003 m². Podstawiając wartości do wzoru, otrzymujemy F = 2 * 10^6 Pa * 0,003 m² = 6000 N, co jest równoważne 6 kN. Zrozumienie tego działania ma fundamentalne znaczenie w hydraulice, gdzie siły generowane przez ciśnienie są kluczowe dla działania maszyn i systemów. Na przykład w układach hydraulicznych w samochodach, takich jak hamulce czy podnośniki, prawidłowe obliczenie siły pozwala na efektywne i bezpieczne działanie tych mechanizmów. Zastosowanie ciśnienia i przekroju tłoka jest również istotne przy projektowaniu urządzeń takich jak prasy hydrauliczne czy siłowniki, gdzie precyzyjna manipulacja siłą jest niezbędna.

Pytanie 17

W przedstawionym układzie napięcie wyjściowe Uwy wynosi -5 V. Oznacza to, że

A. w gałęzi z rezystorem R1 jest przerwa.

B. dioda D jest zwarta.

C. rezystor R1 jest zwarty.

D. w gałęzi z diodą D jest przerwa.

Wybór odpowiedzi dotyczącej zwarcia diody D prowadzi do błędnych wniosków o stanie układu. Gdyby dioda była rzeczywiście zwarta, prąd płynąłby przez nią bez oporu, co skutkowałoby napięciem wyjściowym bliskim 0 V. Dioda w stanie zwarty nie pozwala na wystąpienie ujemnego napięcia. Z kolei odpowiedzi sugerujące zwarcie rezystora R1 również nie są zgodne z zasadami działania tego układu. W przypadku zwarcia R1, napięcie wyjściowe odpowiadałoby napięciu zasilania, co wykluczałoby możliwość uzyskania wartości -5 V. Ponadto, rozważając przerwę w gałęzi z rezystorem R1, można zauważyć, że napięcie wyjściowe również wskazywałoby na napięcie zasilania, gdyż prąd nie miałby drogi do przepływu. Takie błędne myślenie często wynika z nieuwagi na szczegóły związane z zasadami działania diod i rezystorów. W praktyce, zrozumienie interakcji między różnymi elementami w obwodzie jest kluczowe dla ich analizy i projektowania. Zastosowanie metodyki testowania oraz monitorowania stanu komponentów w układzie pozwala na unikanie podobnych pułapek analitycznych w przyszłości.

Pytanie 18

Którym kluczem należy dokręcić śruby podczas montażu elementu przedstawionego na rysunku?

A. Uniwersalnym.

B. Oczkowym.

C. Nasadowym.

D. Dynamometrycznym.

Klucz dynamometryczny jest narzędziem niezbędnym w sytuacjach, gdzie precyzyjne określenie momentu dokręcenia śrub jest kluczowe dla bezpieczeństwa i funkcjonalności konstrukcji. Na zdjęciu widoczny jest element z sforsowanymi śrubami, które mają różne wymagane momenty dokręcenia: 24 Nm i 48 Nm. Użycie klucza dynamometrycznego umożliwia ustawienie pożądanego momentu, co zapobiega zarówno niedokreśleniu, które może prowadzić do luzowania się połączeń w czasie eksploatacji, jak i nadmiernemu dokręceniu, mogącemu prowadzić do uszkodzenia materiału lub śruby. Przykładem zastosowania klucza dynamometrycznego jest montaż elementów w silnikach samochodowych, gdzie precyzyjne dokręcenie śrub jest kluczowe dla prawidłowego funkcjonowania jednostki napędowej oraz jej długowieczności. Standardy branżowe, takie jak ISO 6789, podkreślają znaczenie narzędzi pomiarowych w zapewnieniu jakości montażu. Wykorzystanie klucza dynamometrycznego stanowi więc najlepszą praktykę i jest zalecane w wielu gałęziach przemysłu.

Pytanie 19

Aby zweryfikować ciągłość połączeń elektrycznych pomiędzy różnymi elementami systemu, należy skorzystać z

A. omomierza

B. amperomierza

C. woltomierza

D. wskaźnika napięcia

Omomierz jest urządzeniem służącym do pomiaru oporu elektrycznego, co czyni go idealnym narzędziem do sprawdzania ciągłości połączeń elektrycznych. W kontekście instalacji elektrycznych, ciągłość połączeń jest kluczowa dla zapewnienia bezpieczeństwa i niezawodności systemu. Użycie omomierza pozwala na szybkie zidentyfikowanie przerw w obwodzie oraz nieprawidłowych połączeń, co może być kluczowe w przypadku awarii. Przykładem praktycznego zastosowania omomierza jest testowanie przewodów przed ich podłączeniem do zasilania - w ten sposób można upewnić się, że nie ma przerw, które mogłyby prowadzić do ryzyka porażenia prądem lub uszkodzenia sprzętu. Dobre praktyki branżowe zalecają regularne sprawdzanie ciągłości połączeń w instalacjach elektrycznych, zwłaszcza w warunkach, gdzie mogą występować zmienne obciążenia lub wysokie napięcia. Ponadto, zgodnie z normami IEC 60364, przeglądy instalacji elektrycznych powinny obejmować pomiar oporu izolacji oraz ciągłości, co podkreśla znaczenie omomierza w codziennej pracy elektryków.

Pytanie 20

Co należy zrobić w pierwszej kolejności, gdy poszkodowany w wypadku jest nieprzytomny i nie wykazuje oznak oddychania?

A. pozostawić poszkodowanego w aktualnej pozycji i zatelefonować po pomoc

B. wezwać pomoc i przeprowadzić sztuczne oddychanie

C. przeprowadzić reanimację poszkodowanego i wezwać pomoc

D. wezwać pomoc i zapewnić drożność dróg oddechowych poszkodowanego

Inne odpowiedzi, które zaznaczyłeś, mają błędne podejście do tego, co jest najważniejsze w sytuacji wypadku. Pamiętaj, że nie można najpierw robić sztucznego oddychania, gdy drogi oddechowe są zablokowane, bo to jest naprawdę niebezpieczne. Jak coś zablokuje drogi, to powietrze się nie dostanie do płuc i tylko pogorszymy sytuację. Odpowiedź, w której zostawiasz poszkodowanego w pozycji, w jakiej go znalazłeś, jest też zła, bo może prowadzić do kompikacji jak aspiracja. No i w resuscytacji najważniejsze jest, by najpierw otworzyć drogi oddechowe, a potem wezwać pomoc. Każdy, kto chce być ratownikiem, powinien to wiedzieć. Ignorowanie tych zasad może naprawdę zaszkodzić osobie, która potrzebuje pomocy.

Pytanie 21

Funkcją czujnika hallotronowego w urządzeniach do monitorowania i pomiarów jest detekcja

A. oporu przepływu płynów

B. wewnętrznych naprężeń

C. zmian wartości parametrów pola magnetycznego

D. zmian wartości momentów skręcających

Czujnik hallotronowy jest urządzeniem, które działa na zasadzie wykrywania zmian wartości parametrów pola magnetycznego. Jego działanie opiera się na efekcie Halle, który polega na generowaniu napięcia poprzecznego w przewodniku, gdy znajduje się on w zewnętrznym polu magnetycznym. W praktyce, czujniki te są szeroko stosowane w różnych aplikacjach, takich jak automatyka przemysłowa, pojazdy elektryczne oraz systemy zabezpieczeń. Na przykład, w automatyce przemysłowej mogą być używane do pomiaru pozycji wałów i położenia elementów ruchomych, zapewniając precyzyjne informacje zwrotne. Zgodnie z normami branżowymi, jak IEC 60947, czujniki hallotronowe powinny być stosowane w środowisku, w którym wymagana jest wysoka niezawodność działania oraz odporność na zakłócenia elektromagnetyczne. Ich stosowanie w nowoczesnych systemach kontrolnych pozwala na optymalizację procesów oraz zwiększenie bezpieczeństwa operacji. Warto również zauważyć, że czujniki te są niezwykle wszechstronne i mogą być używane w różnych konfiguracjach, co czyni je nieocenionym narzędziem w inżynierii mechanicznej i elektrycznej.

Pytanie 22

Taśmociąg, który jest napędzany trójfazowym silnikiem indukcyjnym, porusza się w kierunku przeciwnym do oczekiwanego. Co może być tego przyczyną?

A. zwarciem dwóch faz.

B. przerwą w jednej z faz.

C. zwarciem jednej fazy z obudową.

D. błędną sekwencją faz.

Kolejność faz w trójfazowym silniku indukcyjnym to naprawdę istotna sprawa, bo ma duży wpływ na to, w którą stronę silnik się obraca. Te silniki działają dzięki wirującemu polu magnetycznemu, które powstaje właśnie przez różnice między fazami w przewodach. Kiedy zamieniasz miejscami fazy A, B i C, pole zmienia kierunek, no i silnik obraca się w drugą stronę. To ma znaczenie w wielu miejscach, jak na przykład przy taśmociągach w fabrykach, gdzie wszystko musi działać jak należy, żeby nie tracić czasu. Jak już coś nie gra z podłączeniem, to można szybko sprawdzić sytuację z miernikiem fazowym, który pokaże, jak to wygląda. Dlatego warto przestrzegać zasad przy podłączaniu silników, bo to ważne dla ich działania i bezpieczeństwa. Bez tego, mogą się pojawić poważne problemy.

Pytanie 23

Symbol graficzny zaworu monostabilnego, normalnie otwartego, jest przedstawiony na rysunku

A. A.

B. D.

C. C.

D. B.

Symbol graficzny zaworu monostabilnego, normalnie otwartego, rzeczywiście przedstawia zawór, który w stanie spoczynku umożliwia przepływ medium. W przypadku odpowiedzi A widzimy, że porty 1 i 2 są połączone, co oznacza, że zawór w swojej podstawowej konfiguracji pozostaje otwarty. Tego typu zawory są często używane w aplikacjach, gdzie ważne jest, aby medium mogło swobodnie przepływać, dopóki nie zostanie zastosowane zewnętrzne ciśnienie do ich zamknięcia. Przykładem zastosowania mogą być systemy pneumatyczne, gdzie zawory monostabilne są używane do kontrolowania ruchu siłowników. W branży automatyki stosuje się je zgodnie z normą ISO 1219, która opisuje symbole graficzne dla elementów hydrauliki i pneumatyki. Zrozumienie tych symboli jest kluczowe dla prawidłowego projektowania schematów hydraulicznych i pneumatycznych, a także dla skutecznej diagnostyki i konserwacji systemów. Wiedza na temat działania zaworów monostabilnych jest niezbędna dla inżynierów i techników pracujących w branży automatyki oraz hydrauliki.

Pytanie 24

Ile napędów jest zastosowanych w manipulatorze, którego schemat przedstawiono na rysunku?

A. 5 napędów.

B. 3 napędy.

C. 6 napędów.

D. 4 napędy.

Odpowiedź 4 napędy jest prawidłowa, ponieważ na schemacie manipulatora widać cztery różne elementy napędowe, które pełnią kluczowe funkcje w jego działaniu. Dwa siłowniki są odpowiedzialne za ruch wzdłuż osi, co jest niezbędne do precyzyjnego operowania narzędziami manipulatora. Silnik, który jest przedstawiony jako prostokąt z krzyżem, zapewnia dynamiczny napęd, co jest istotne dla skuteczności i szybkości pracy manipulatora. Ponadto, zawór, symbolizowany przez romb, reguluje przepływ medium, co również jest kluczowe dla poprawnego działania napędów pneumatycznych lub hydraulicznych. W praktyce, wiedza na temat liczby i rodzaju napędów w manipulatorze pozwala inżynierom projektować bardziej wydajne i funkcjonalne systemy automatyzacji, które spełniają wysokie standardy jakości i bezpieczeństwa. Zarówno w przemyśle, jak i w zastosowaniach robotów współpracujących, zrozumienie działania poszczególnych komponentów napędowych jest kluczowe dla optymalizacji procesów produkcyjnych.

Pytanie 25

Jaką powierzchnię czynną ma tłok siłownika generującego siłę 1 600 N przy ciśnieniu 1 MPa oraz sprawności wynoszącej 0,8?

A. 1 000 mm2

B. 1 500 mm2

C. 3 000 mm2

D. 2 000 mm2

Aby obliczyć powierzchnię czynną tłoka siłownika, należy skorzystać z równania związku między siłą, ciśnieniem i powierzchnią: F = P × A, gdzie F to siła, P to ciśnienie, a A to powierzchnia. W tym przypadku mamy siłę czynną równą 1600 N oraz ciśnienie wynoszące 1 MPa, co odpowiada 1 000 000 Pa. Przekształcamy równanie, aby znaleźć powierzchnię: A = F / P. Po podstawieniu wartości: A = 1600 N / 1 000 000 Pa = 0,0016 m², co po przeliczeniu na milimetry kwadratowe (1 m² = 1 000 000 mm²) daje 1600 mm². Jednak uwzględniając współczynnik sprawności równy 0,8, końcowy wynik wynosi: A = 1600 mm² / 0,8 = 2000 mm². Taka wiedza jest niezbędna w kontekście projektowania i analizy układów hydraulicznych, gdzie dokładność obliczeń ma kluczowe znaczenie dla bezpieczeństwa i efektywności działania systemów. W praktyce, dobrą praktyką jest również przeprowadzenie walidacji wyników przez pomiar rzeczywistych wartości w aplikacjach inżynieryjnych, co pomaga w optymalizacji projektów.

Pytanie 26

Środek gaśniczy, który może być zastosowany do likwidacji wszystkich kategorii pożarów i nie powoduje znacznych, nieodwracalnych uszkodzeń, na przykład w przypadku gaszenia sprzętu komputerowego, to

A. woda

B. dwutlenek węgla

C. proszek gaśniczy

D. piana gaśnicza

Wybór środków gaśniczych jest niezwykle istotny w kontekście ochrony przeciwpożarowej i powiązanych z nią zagrożeń. W przypadku użycia wody, chociaż jest to popularny środek gaśniczy do zwalczania pożarów grupy A, czyli materiałów stałych, może być skrajnie nieodpowiedni w przypadku pożarów zagrażających sprzętowi elektronicznemu. Woda może spowodować zwarcia, a w konsekwencji jeszcze większe straty. Piana gaśnicza, która jest skuteczna w gaszeniu cieczy palnych, może również nie być odpowiednia do ochrony sprzętu komputerowego ze względu na ryzyko uszkodzenia elementów elektronicznych. Ponadto piana nie jest zalecana do gaszenia pożarów grupy C, ponieważ nie ma zdolności do odcięcia źródła tlenu w przypadku gazów palnych. Z kolei dwutlenek węgla, chociaż skuteczny w gaszeniu pożarów grupy B i C, nie jest uniwersalnym środkiem, ponieważ może nie zadziałać w przypadku pożarów materiałów stałych. Wybór niewłaściwego środka gaśniczego może prowadzić do poważnych konsekwencji, dlatego kluczowa jest znajomość klasyfikacji pożarów oraz właściwego doboru środków gaśniczych do konkretnej sytuacji. W praktyce, zrozumienie różnic pomiędzy tymi środkami pomaga w podjęciu świadomej decyzji podczas akcji gaśniczej oraz minimalizuje ryzyko wystąpienia dodatkowych strat.

Pytanie 27

Pasek zębaty przenosi moc pomiędzy kołami pasowymi. W trakcie rutynowej inspekcji paska należy ocenić jego poziom zużycia oraz

A. nawilżenie.

B. stan napięcia.

C. temperaturę.

D. bicie osiowe.

Sprawdzanie stanu napięcia paska zębatego jest kluczowym etapem w jego konserwacji, ponieważ niewłaściwe napięcie może prowadzić do przedwczesnego zużycia lub uszkodzeń zarówno paska, jak i kół pasowych. Odpowiednie napięcie zapewnia właściwe przenoszenie napędu, co jest niezbędne dla efektywnego działania całego systemu. Przykładem dobrych praktyk jest stosowanie narzędzi do pomiaru napięcia, które mogą pomóc w ocenie, czy pasek jest odpowiednio napięty, zgodnie z zaleceniami producenta. Niedostateczne napięcie może skutkować ślizganiem się paska, natomiast zbyt duże napięcie może prowadzić do uszkodzenia łożysk lub nadmiernego zużycia paska. W przemyśle stosuje się także standardy, takie jak normy ISO, które definiują procesy konserwacji i inspekcji elementów napędowych, w tym pasków zębatych, aby zapewnić ich niezawodność i długotrwałe użytkowanie. Regularne inspekcje i dostosowywanie napięcia to kluczowe działania, które mogą znacząco wpłynąć na wydajność maszyny oraz zredukować ryzyko awarii.

Pytanie 28

Oceń na podstawie przedstawionej na rysunku dokumentacji stan łożysk silnika napędowego o mocy 35 kW bez specjalnych fundamentów, jeżeli prędkość drgań łożysk zmierzona podczas przeglądu wynosi 1,9 mm/s.

Urządzenie		Klasa I	Klasa II	Klasa III	Klasa IV
Prędkość drgań RMS	mm/s
	0.28
	0.45
	0.71
	1.12
	1.8
	2.8
	4.5
	7.1
	11.2
	18
	28
	45.9

Legenda tabeli:

	Stan dobry
	Stan zadawalający
	Stan przejściowo dopuszczalny
	Stan niedopuszczalny

Klasa I: poszczególne podzespoły silników i urządzeń stanowią integralną część urządzenia podczas normalnej pracy. Przykładem urządzeń w tej kategorii są silniki elektryczne o maksymalnej mocy 15 kW.

Klasa II: średniej wielkości urządzenia (zwykle silniki elektryczne o mocy od 15 kW do 75 kW) bez specjalnych fundamentów, sztywno zamontowane silniki lub urządzenia (do 300 kW) na specjalnych fundamentach.

Klasa III: duże silniki napędowe i inne duże urządzenia z wirującą masą zamontowane na sztywnych i ciężkich podstawach, stosunkowo sztywne w kierunku pomiaru drgań.

Klasa IV: duże silniki napędowe i inne duże urządzenia z wirującą masą zamontowane na podstawach, stosunkowo podatnych w kierunku mierzonych drgań (np. turbo generatory i turbiny gazowych o mocy wyjściowej powyżej 10 MW).

A. Przejściowo dopuszczalny.

B. Zadawalający.

C. Dobry.

D. Niedopuszczalny.

Odpowiedź 'Zadawalający' jest w porządku, bo patrząc na tabelę, prędkość drgań 1,9 mm/s to stan, który nie wymaga od razu interwencji. Dla silników 35 kW bez specjalnych fundamentów wygląda na to, że jeśli mamy wartości RMS drgań w okolicy 1,5-2,5 mm/s, to wszystko gra. To znaczy, że łożyska pracują w miarę dobrze i nie ma co się martwić o poważne awarie. Z mojego doświadczenia, umiejętność rozpoznawania tych drgań jest super ważna w utrzymaniu ruchu, bo dzięki temu można wychwycić problemy na wczesnym etapie. Regularne pilnowanie tych parametrów w naszej pracy obniża koszty napraw, a efektywność produkcji rośnie.

Pytanie 29

Na rysunku przedstawiono

A. tranzystor unipolarny.

B. fotorezystor.

C. transoptor szczelinowy.

D. mostek prostowniczy.

Odpowiedź "transoptor szczelinowy" jest jak najbardziej na miejscu. Na zdjęciu widać ten element, który ma typową konstrukcję dla transoptora. To znaczy, że składa się z diody LED i fotodiody, które są od siebie oddzielone szczeliną. Te oznaczenia "E" i "D" na obudowie przydają się, bo informują, że to właśnie on odpowiada za przesyłanie sygnału optycznego między dwoma obwodami. To bardzo ważne w różnych układach elektronicznych. Transoptory szczelinowe są super w komunikacji, zwłaszcza tam, gdzie izolacja elektryczna jest kluczowa, jak w interfejsach między różnymi podzespołami w sprzęcie przemysłowym. Dzięki swojej budowie zabezpieczają przed niechcianymi prądami i chronią przed zakłóceniami. W praktyce można je spotkać w automatyce, urządzeniach pomiarowych czy systemach zasilania. Ich obecność naprawdę zwiększa bezpieczeństwo i niezawodność całego układu.

Pytanie 30

Modulacja impulsowa określana jako PWM polega na modyfikacji w sygnale, który jest modulowany

A. częstotliwości oraz fazy impulsu

B. częstotliwości impulsu

C. amplitudy impulsu

D. szerokości impulsu

Modulacja szerokości impulsu (PWM) to technika, w której szerokość impulsów w sygnale modulowanym jest zmieniana w zależności od wartości sygnału wejściowego. W praktyce oznacza to, że czas, w jakim sygnał jest w stanie wysokim (ON) lub niskim (OFF), jest dostosowywany, co pozwala na skuteczne reprezentowanie informacji. PWM jest szeroko stosowana w elektronice, zwłaszcza w kontrolowaniu prędkości silników, jasności diod LED oraz w systemach audio. Przy zastosowaniu PWM, możemy zredukować straty energii, co jest zgodne z dobrą praktyką inżynieryjną, ponieważ umożliwia efektywne zarządzanie mocą. Na przykład, w przypadku silników DC, poprzez zmianę szerokości impulsów, inżynierowie mogą precyzyjnie regulować prędkość obrotową silnika, co jest kluczowe w automatyzacji i robotyce. Zgodnie ze standardami branżowymi, stosowanie PWM może również poprawić jakość sygnałów w systemach audio, co przekłada się na lepsze wrażenia słuchowe. Warto również zauważyć, że technika ta jest fundamentalna w systemach zasilania, gdzie precyzyjna kontrola mocy jest niezbędna do zapewnienia stabilności i efektywności operacyjnej.

Pytanie 31

Układ mechatroniczny jest zbudowany z elementu wykonawczego funkcjonującego w specjalnej osłonie, pod wysokim ciśnieniem roboczym, oraz z komponentów sterujących połączonych wzmocnionymi przewodami pneumatycznymi, które są mocowane za pomocą złączy wtykowych. Osoba obsługująca ten układ może być szczególnie narażona na uderzenie

A. tłoczyskiem siłownika

B. nieprawidłowo zamocowanym przewodem pneumatycznym

C. siłownikiem

D. przerwanym przewodem pneumatycznym

Odpowiedź "źle zamocowanym przewodem pneumatycznym" jest prawidłowa, ponieważ nieprawidłowe mocowanie przewodów pneumatycznych może prowadzić do sytuacji, w której przewód może się odłączyć lub spowodować niekontrolowane ruchy elementów wykonawczych. Zgodnie z normami bezpieczeństwa w przemyśle, takimi jak ISO 4414, kluczowe jest, aby przewody pneumatyczne były prawidłowo zamocowane i zabezpieczone przed wszelkimi uszkodzeniami mechanicznymi. Przykładem może być zastosowanie złączy wtykowych, które powinny być regularnie kontrolowane pod kątem ich stanu technicznego. W praktyce, w systemach mechatronicznych, należy także stosować odpowiednie uchwyty i prowadnice, które minimalizują ryzyko przypadkowego usunięcia przewodu. Niezapewnienie prawidłowego mocowania przewodu pneumatycznego może prowadzić do poważnych wypadków, w tym do uderzeń osób pracujących w pobliżu układów mechatronicznych. Dlatego szkolenia dla personelu eksploatującego takie systemy powinny kłaść duży nacisk na techniki prawidłowego mocowania i kontroli stanu przewodów pneumatycznych.

Pytanie 32

Wynik pomiaru wskazany przez manometr wynosi

A. 6,7 bar

B. 7,1 bar

C. 6,6 bar

D. 7,2 bar

Odpowiedź 7,2 bar jest prawidłowa, ponieważ zgodnie z wizualną analizą manometru, wskazówka znajduje się bliżej wartości 7 bar, jednak nieco powyżej. Wartość 7,2 bar jest najbliższa rzeczywistemu pomiarowi ciśnienia, co jest kluczowe w kontekście zastosowania manometrów w różnych systemach technologicznych. Przykładowo, w instalacjach hydraulicznych czy pneumatycznych, precyzyjny pomiar ciśnienia jest niezbędny do zapewnienia prawidłowego działania systemu oraz bezpieczeństwa operacji. Prawidłowe odczyty ciśnienia mają również znaczenie w diagnostyce awarii, pozwalając na szybką identyfikację problemów. W przemyśle i inżynierii, zgodność z normami pomiarowymi (np. ISO 3767) jest niezbędna, aby zapewnić wiarygodność pomiarów. Dlatego umiejętność dokładnego odczytywania wskazania manometru ma znaczenie nie tylko teoretyczne, ale również praktyczne dla inżynierów i techników.

Pytanie 33

Jaką odległość określa skok siłownika?

A. odległość między obudową siłownika a końcem tłoczyska w pozycji wysunięcia

B. odległość między skrajnymi położeniami końca tłoczyska (w stanie wsunięcia i wysunięcia)

C. odległość pomiędzy krućcem zasilającym a końcem tłoczyska, gdy jest w wysuniętej pozycji

D. odległość między obudową siłownika a końcem tłoczyska, gdy jest w pozycji wsuniętej

Skok siłownika definiuje odległość pomiędzy jego skrajnymi położeniami, czyli w stanie całkowitego wsunięcia oraz całkowitego wysunięcia tłoczyska. Ta definicja jest kluczowa dla zrozumienia funkcji siłowników, które znajdują zastosowanie w wielu dziedzinach inżynierii, takich jak automatyka, robotyka czy przemysł motoryzacyjny. Przykładem praktycznym mogą być siłowniki hydrauliczne używane w prasach czy systemach podnoszenia, gdzie precyzyjne określenie skoku jest niezbędne do zapewnienia prawidłowego działania maszyn. W standardach branżowych, takich jak ISO 6432, definiowane są parametry siłowników, w tym skok, co pozwala na ich odpowiednie dobieranie do konkretnych zastosowań. Zrozumienie tej koncepcji umożliwia inżynierom właściwe projektowanie systemów, a także przeprowadzanie skutecznych analiz działania urządzeń. W praktyce, znajomość skoku siłownika jest kluczowa przy planowaniu układów automatyzacji oraz w procesie konserwacji i diagnostyki urządzeń.

Pytanie 34

Na rysunku przedstawiono fragment urządzenia z zamontowaną smarowniczką (kalamitką). Które z przedstawionych na rysunkach narzędzi należy zastosować do jego smarowania?

A. C.

B. B.

C. A.

D. D.

Odpowiedź A jest prawidłowa, ponieważ wskazuje na ręczną smarownicę, która jest idealnym narzędziem do smarowania smarowniczek (kalamitek). Smarownica ta pozwala na precyzyjne dozowanie smaru, co jest kluczowe dla prawidłowego funkcjonowania maszyn i urządzeń, gdzie smarowanie jest niezbędne do zmniejszenia tarcia i zużycia elementów mechanicznych. Ręczne smarownice są zgodne z najlepszymi praktykami w zakresie utrzymania ruchu, ponieważ umożliwiają użytkownikowi kontrolowanie ilości aplikowanego smaru, co zapobiega jego nadmiarowi i zanieczyszczeniu. W zastosowaniach przemysłowych, gdzie smarowniczki są umieszczane w trudno dostępnych miejscach, smarownice ręczne są często jedynym rozwiązaniem umożliwiającym efektywne smarowanie. Prawidłowe smarowanie przyczynia się do wydłużenia żywotności maszyn oraz zmniejszenia ryzyka awarii, co jest kluczowe dla zapewnienia ciągłości produkcji.

Pytanie 35

Jakiego typu siłownik został przedstawiony na rysunku?

A. Jednostronnego działania z jednostronnym tłoczyskiem

B. Jednostronnego działania z dwustronnym tłoczyskiem.

C. Dwustronnego działania z jednostronnym tłoczyskiem.

D. Dwustronnego działania z dwustronnym tłoczyskiem.

Wybór niepoprawnej odpowiedzi często wynika z nieporozumienia dotyczącego konstrukcji i działania siłowników pneumatycznych. W przypadku jednostronnego działania z jednostronnym tłoczyskiem, medium może wpływać jedynie z jednej strony, co powoduje ruch w jednym kierunku, a powrót do pozycji startowej następuje zazwyczaj dzięki sprężynom. To ogranicza elastyczność w aplikacjach, w których wymagane są zmiany kierunku ruchu, co nie jest adekwatne do przedstawionego rysunku. Z kolei dwustronne działanie z dwustronnym tłoczyskiem, które zakłada, że medium może wpływać z obu stron tłoka, może wydawać się zrozumiałe, jednak nie jest to zgodne z konstrukcją wskazaną w pytaniu. Przykładowo, siłowniki te często stosowane są tam, gdzie wymagana jest duża siła i precyzyjność w obu kierunkach. Typowym błędem myślowym jest uproszczenie obiektu do ogólnych cech, co prowadzi do niewłaściwej interpretacji specyfikacji technicznych. Rekomenduje się dokładne zapoznanie się z rysunkami technicznymi oraz standardami branżowymi, aby właściwie zrozumieć różnice między typami siłowników.

Pytanie 36

Instalacje pneumatyczne powinny być montowane pod lekkim kątem wznoszącym, aby ułatwić

A. rozbijanie kropli oleju strumieniem sprężonego powietrza

B. rozchodzenie się mgły olejowej w instalacji

C. odfiltrowanie cząstek stałych z powietrza

D. spływ kondensatu wodnego do najniższego punktu instalacji

Odpowiedź dotycząca spływu kondensatu wodnego do najniższego punktu instalacji jest poprawna, ponieważ odpowiednie nachylenie instalacji pneumatycznych jest kluczowe dla efektywnego zarządzania kondensatem. W instalacjach wykorzystujących sprężone powietrze, wilgoć ma tendencję do skraplania się w chłodniejszych miejscach, co prowadzi do powstawania kondensatu. Utrzymywanie niewielkiego kąta wznoszącego pozwala na naturalny spływ kondensatu do wyznaczonych punktów odprowadzających, co minimalizuje ryzyko osadzania się wody w rurach. Praktyczne przykłady skutecznego zarządzania kondensatem można znaleźć w branżach takich jak przemysł spożywczy czy farmaceutyczny, gdzie odpowiednie odprowadzanie wody jest kluczowe dla zachowania jakości produktu. Normy branżowe, takie jak ISO 8573, podkreślają znaczenie zarządzania jakością powietrza sprężonego, co obejmuje również kontrolę kondensatu, co dodatkowo uzasadnia konieczność stosowania odpowiedniego nachylenia rur.

Pytanie 37

Jakie są etapy podstawowych cykli działania sterownika PLC?

A. Inicjalizacja sterownika, aktualizacja stanu wyjść, aktualizacja stanu wejść, wykonanie programu

B. Aktualizacja stanu wyjść, inicjalizacja sterownika, wykonanie programu, uaktualnianie stanu wejść

C. Inicjalizacja sterownika, aktualizacja stanu wejść, wykonanie programu, aktualizacja stanu wyjść

D. Aktualizacja stanu wejść, inicjalizacja sterownika, aktualizacja stanu wyjść, wykonanie programu

Wybór niewłaściwych sekwencji cykli pracy sterownika PLC może prowadzić do licznych błędów w działaniu systemu, co ma bezpośredni wpływ na efektywność procesów automatyki. W przypadku pierwszej z niepoprawnych odpowiedzi, sekwencja zaczyna się od aktualizacji stanu wyjść przed odczytem stanu wejść, co jest fundamentalnym błędem. Sterownik PLC powinien najpierw poznać aktualny stan otoczenia (wejść), zanim podejmie decyzje, które wyjścia należy aktywować. W drugim przykładzie, sekwencja rozpoczyna się od aktualizacji stanu wejść, co jest poprawne, ale inicjalizacja sterownika powinna zająć miejsce przed tym krokiem, aby zapewnić, że wszystkie parametry są odpowiednio ustawione. Trzecia odpowiedź pokazuje, że aktualizacja stanu wyjść następuje przed wykonaniem programu, co jest sprzeczne z zasadą logiki sterowania, gdyż decyzje dotyczące wyjść powinny być oparte na obliczeniach i analizach przeprowadzonych w trakcie wykonania programu. Wreszcie, ostatnia odpowiedź wprowadza dodatkowy chaos, gdyż zaczyna się od aktualizacji stanu wyjść oraz nie uwzględnia sekwencji wykonania programu. Takie podejścia mogą prowadzić do nieprzewidywalnych rezultatów, błędów w automatyce oraz problemów z bezpieczeństwem. Kluczowe jest, aby zrozumieć, że każdy z tych kroków jest od siebie zależny, a ich odpowiednia sekwencja jest fundamentem prawidłowego działania systemów sterowania.

Pytanie 38

Jaką funkcję pełnią diody Zenera w elektronice?

A. Stabilizują napięcie

B. Prostują napięcie

C. Ograniczają prąd

D. Modulują częstotliwość

Odpowiedzi dotyczące ograniczania prądu, modulacji częstotliwości i prostowania napięcia są nieprawidłowe w kontekście roli, jaką pełnią diody Zenera w układach elektronicznych. Ograniczanie prądu to funkcja diod szeregowych lub oporników, które są wykorzystywane do kontrolowania przepływu prądu w obwodzie. Diody Zenera, w przeciwieństwie do tych elementów, nie są zaprojektowane do ograniczania prądu, lecz do stabilizacji napięcia. Niepoprawne jest również twierdzenie, że diody Zenera modulują częstotliwość. Modulacja częstotliwości to proces zmieniający częstotliwość sygnału, co jest domeną specjalistycznych układów, takich jak modulatory, a nie diod Zenera. Ostatnim błędnym stwierdzeniem jest prostowanie napięcia. Prostowanie, które polega na przekształceniu prądu zmiennego na stały, realizowane jest zazwyczaj za pomocą prostowników, a nie diod Zenera. Typowe błędy myślowe, które prowadzą do tych nieprawidłowych wniosków, wynikają często z niepełnego zrozumienia podstawowych funkcji różnych typów diod. Wiedza na temat zastosowań diod jest kluczowa w projektowaniu układów elektronicznych, a ich niewłaściwe użycie może prowadzić do nieefektywnych i awaryjnych konstrukcji. Dlatego ważne jest, aby odpowiednio dobierać elementy elektroniczne zgodnie z ich funkcjami oraz charakterystyką, co jest fundamentem dobrych praktyk inżynieryjnych.

Pytanie 39

Element oznaczony symbolem BC 107 to tranzystor?

A. germanowy mocy

B. krzemowy m.cz.

C. krzemowy w.cz.

D. germanowy impulsowy

Odpowiedzi takie jak 'germanowy impulsowy', 'krzemowy w.cz.' oraz 'germanowy mocy' są błędne, ponieważ mylą podstawowe właściwości tranzystora BC 107 oraz jego zastosowanie. Tranzystory germanowe, używane w przeszłości, mają swoje ograniczenia, takie jak wyższy poziom szumów i mniejsze napięcie przebicia w porównaniu do tranzystorów krzemowych. Germanowe tranzystory impulsowe były popularne w układach o wysokiej częstotliwości, ale nie są odpowiednie do niskonapięciowych aplikacji. Tranzystory krzemowe w.cz. są przeznaczone do pracy w obwodach wysokoczęstotliwościowych i mają inne parametry niż te, które charakteryzują BC 107. Natomiast germanowe tranzystory mocy, choć mogą obsługiwać wyższe prądy, również nie pasują do charakterystyki BC 107. Typowe błędy myślowe to pomylenie właściwości materiałów półprzewodnikowych oraz niewłaściwe przypisanie zastosowań do tranzystorów. Użytkownicy powinni być świadomi, że wybór tranzystora powinien być oparty na specyfikacji technicznej oraz parametrach aplikacji, a nie na ogólnych założeniach dotyczących materiałów półprzewodnikowych.

Pytanie 40

Elektryczne żelazko wyposażone w termoregulator bimetaliczny stanowi przykład

A. sterowania sekwencyjnego

B. układu sterowania programowalnego

C. układu regulacji automatycznej

D. sterowania w układzie otwartym

Żelazko elektryczne z termoregulatorem bimetalicznym jest doskonałym przykładem układu regulacji automatycznej, ponieważ wykorzystuje mechanizm, który automatycznie dostosowuje temperaturę grzania w zależności od wymagań użytkownika i właściwości materiału, który jest prasowany. Termoregulator bimetaliczny składa się z dwóch różnych metali, które rozszerzają się różnie pod wpływem temperatury, co powoduje odkształcenie i włączenie lub wyłączenie zasilania do grzałki żelazka. Przykładem praktycznego zastosowania tego rozwiązania jest żelazko, które automatycznie dostosowuje temperaturę do rodzaju tkaniny, co zapobiega ich przypaleniu lub uszkodzeniu. Tego typu regulacja automatyczna jest zgodna z zasadami efektywności energetycznej oraz komfortu użytkowania, co czyni ją standardem w projektowaniu urządzeń gospodarstwa domowego. Zastosowanie termoregulatorów bimetalicznych w żelazkach jest zgodne z najlepszymi praktykami w dziedzinie automatyki i kontrolowania procesów, zapewniając niezawodność oraz bezpieczeństwo eksploatacji urządzeń. Dodatkowo, układy regulacji automatycznej są szeroko stosowane w różnych dziedzinach przemysłu, gdzie precyzyjne utrzymywanie parametrów jest kluczowe dla jakości produkcji.

Rozpocznij nowy egzamin

Powrót do strony głównej
