Pytanie 1

Przedstawione na zdjęciach narzędzia to kolejno:

A. szczypce uniwersalne, szczypce do zdejmowania izolacji, obcinak czołowy, szczypce wydłużone.

B. szczypce uniwersalne, obcinak czołowy, szczypce wydłużone, szczypce do zdejmowania izolacji.

C. obcinak czołowy, szczypce uniwersalne, szczypce wydłużone, szczypce do zdejmowania izolacji.

D. obcinak czołowy, szczypce do zdejmowania izolacji, szczypce uniwersalne, szczypce wydłużone.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Świetnie, że wybrałeś poprawną odpowiedź! Szczypce uniwersalne to podstawowe narzędzie w każdym warsztacie. Dzięki swojej wszechstronności pozwalają na chwytanie, zginanie czy cięcie drutów i kabli. Szczypce do zdejmowania izolacji ułatwiają przygotowanie przewodów do łączenia, co jest kluczowe przy pracy z instalacjami elektrycznymi. Obcinak czołowy to specjalistyczne narzędzie idealne do cięcia drutów i gwoździ w trudno dostępnych miejscach. Z kolei szczypce wydłużone przydadzą się, gdy musisz sięgnąć w wąskie przestrzenie, gdzie inne narzędzia nie dają rady. Z mojego doświadczenia wynika, że umiejętne korzystanie z tych narzędzi znacznie przyspiesza i ułatwia wszelkie prace techniczne. Warto też znać standardy, takie jak normy dotyczące bezpieczeństwa pracy z narzędziami ręcznymi, które zapewniają, że korzystanie z nich jest bezpieczne zarówno dla użytkownika, jak i samego sprzętu. Pamiętaj, że właściwe narzędzie do odpowiedniego zadania to podstawa efektywnej pracy.

Pytanie 2

Regulację prędkości obrotowej silnika indukcyjnego klatkowego, przy zachowaniu stałego momentu maksymalnego silnika jest możliwa przy

A. zmianie samej częstotliwości.

B. zmianie samej rezystancji wirnika.

C. równoczesnej zmianie napięcia i częstotliwości.

D. równoczesnej zmianie napięcia i rezystancji wirnika.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Równoczesna zmiana napięcia i częstotliwości to kluczowy sposób regulacji prędkości obrotowej silnika indukcyjnego klatkowego przy zachowaniu stałego momentu maksymalnego. Takie podejście wynika z zasady działania silników indukcyjnych, które są wrażliwe na zarówno napięcie, jak i częstotliwość zasilania. Zmiana częstotliwości wpływa na prędkość synchronizacyjną silnika, co bezpośrednio przekłada się na jego prędkość obrotową. Z kolei zmiana napięcia pozwala na utrzymanie odpowiedniego momentu obrotowego, zapobiegając przeciążeniu silnika oraz jego przegrzaniu. Przykładem zastosowania tej metody jest użycie falowników w przemysłowych systemach napędowych, które umożliwiają precyzyjną kontrolę nad parametrami silnika. Dzięki zastosowaniu takich układów, można uzyskiwać znaczące oszczędności energetyczne oraz poprawić stabilność pracy maszyn. W kontekście standardów branżowych, takie podejście jest zgodne z zaleceniami IEC 60034, które opisują metody efektywnej regulacji silników elektrycznych.

Pytanie 3

Wskaż prawidłową kolejność czynności, które należy wykonać przy wymianie elementu grzejnego w ogrzewaczu przepływowym po odłączeniu zasilania i rozkręceniu obudowy.

A. Wymontowanie elementu grzejnego, odłączenie przewodów od elementu grzejnego, montaż nowego elementu grzejnego, wymiana uszkodzonych uszczelek, podłączenie przewodów i sprawdzenie stanu styków, zamontowanie obudowy.

B. Odłączenie przewodów od elementu grzejnego, wymontowanie elementu grzejnego, wymiana uszkodzonych uszczelek, montaż nowego elementu grzejnego, podłączenie przewodów i sprawdzenie stanu styków, zamontowanie obudowy.

C. Wymiana uszkodzonych uszczelek, wymontowanie elementu grzejnego, odłączenie przewodów od elementu grzejnego, montaż nowego elementu grzejnego, podłączenie przewodów i sprawdzenie stanu styków, zamontowanie obudowy.

D. Odłączenie przewodów od elementu grzejnego, wymiana uszkodzonych uszczelek, wymontowanie elementu grzejnego, podłączenie przewodów i sprawdzenie stanu styków, montaż nowego elementu grzejnego, zamontowanie obudowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa kolejność czynności przy wymianie elementu grzejnego w ogrzewaczu przepływowym jest kluczowa dla zapewnienia bezpieczeństwa oraz prawidłowego działania urządzenia. Rozpoczynamy od odłączenia przewodów od elementu grzejnego, co pozwala uniknąć porażenia prądem oraz zabezpiecza urządzenie przed zwarciem. Następnie wymontowujemy uszkodzony element grzejny, co powinno być wykonane ostrożnie, by nie uszkodzić innych komponentów. Wymiana uszkodzonych uszczelek jest istotna, ponieważ zapewnia szczelność, co jest kluczowe dla efektywności działania ogrzewacza oraz zapobiega wyciekom. Po zamontowaniu nowego elementu grzejnego, ważne jest prawidłowe podłączenie przewodów oraz sprawdzenie stanu styków, co zapobiega problemom z przewodnością elektryczną. Na końcu montaż obudowy zamyka proces, ale przed tym warto upewnić się, że wszystkie połączenia są prawidłowe. Taka sekwencja działań jest zgodna z zasadami BHP oraz normami branżowymi, co potwierdza jej skuteczność i bezpieczeństwo w praktyce.

Pytanie 4

Na rysunku przedstawiono układ podłączenia silnika

A. trójfazowego przygotowanego do pracy jednofazowej.

B. jednofazowego z kondensatorową fazą pracy.

C. trójfazowego z kompensacją mocy biernej.

D. jednofazowego dwubiegowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Silnik trójfazowy przygotowany do pracy jednofazowej to ciekawe rozwiązanie stosowane w miejscach, gdzie dostępna jest tylko jedna faza zasilania. Kluczowym elementem jest połączenie uzwojeń silnika w trójkąt z wykorzystaniem kondensatora do przesunięcia fazowego. To pozwala na uzyskanie momentu obrotowego przy rozruchu i stabilnej pracy. Dobrze dobrany kondensator jest krytyczny, ponieważ jego wartość wpływa na efektywność silnika. W praktyce takie rozwiązania stosuje się w urządzeniach, które wymagają kompaktowych, ale mocnych napędów, jak np. niektóre pompy w gospodarstwach domowych. Z mojego doświadczenia, często są to urządzenia, które kiedyś pracowały w układach trójfazowych, a teraz zostały zaadaptowane do miejsc bez dostępu do trójfazowego zasilania. Ważne, by pamiętać o dobrym zabezpieczeniu termicznym, bo wzrost obciążenia na jednej fazie może prowadzić do przegrzewania się silnika.

Pytanie 5

W jakim celu wykorzystuje się w obwodach elektrycznych przekładnik prądowy?

A. Pomiaru dużych wartości prądu.

B. Obniżania prądu zwarciowego.

C. Podwyższania napięcia roboczego.

D. Ograniczania przepięć atmosferycznych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przekładnik prądowy to takie fajne urządzenie, które pomaga nam mierzyć duże prądy w obwodach elektrycznych. Działa to na zasadzie indukcji elektromagnetycznej, co w prostych słowach oznacza, że duży prąd zamienia się w mniejszy, łatwy do zmierzenia. Często używa się ich w stacjach transformatorowych czy w systemach ochrony i automatyki. Bez tego, monitorowanie prądu byłoby trudniejsze, a bezpieczeństwo systemu mogłoby być zagrożone. Na przykład, w przypadku zwarć, przekładniki szybko wykrywają problemy, co pomaga chronić sprzęt i zapewnić nieprzerwaną dostawę energii. W branży elektroenergetycznej są różne normy, jak IEC 60044, które mówią, jak te urządzenia powinny być produkowane i używane, żeby wszystko działało sprawnie i niezawodnie.

Pytanie 6

W celu wymiany łożyska w silniku elektrycznym należy przedtem kolejno zdemontować

A. pierścień osadczy mocujący przewietrznik, przewietrznik i tarczę łożyskową.

B. tarczę łożyskową, pierścień osadczy mocujący przewietrznik i przewietrznik.

C. przewietrznik, pierścień osadczy mocujący przewietrznik i tarczę łożyskową.

D. tarczę łożyskową i pierścień osadczy mocujący przewietrznik.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest prawidłowa, ponieważ w procesie wymiany łożyska w silniku elektrycznym, należy najpierw zdemontować pierścień osadczy mocujący przewietrznik, a następnie sam przewietrznik oraz tarczę łożyskową. Praktyczne podejście do demontażu zaczyna się od usunięcia pierścienia osadczego, który utrzymuje przewietrznik na swoim miejscu. Po jego usunięciu można z łatwością zdemontować przewietrznik, który często pełni funkcję chłodzenia silnika oraz rozpraszania ciepła. Na koniec, po zdemontowaniu przewietrznika, dostęp do tarczy łożyskowej staje się możliwy. W kontekście standardów branżowych, kluczowe jest zachowanie kolejności demontażu, aby uniknąć uszkodzeń elementów silnika oraz zapewnić bezpieczeństwo podczas pracy. Dobrą praktyką jest również stosowanie narzędzi dostosowanych do konkretnego modelu silnika oraz dokładne przestrzeganie instrukcji producenta, co pozwala na efektywną wymianę łożysk oraz minimalizuje ryzyko błędów.

Pytanie 7

Dopuszczalna moc silników trójfazowych z wirnikami klatkowymi, załączanych bezpośrednio do sieci 400 V, wynosi

A. 4,0 kW

B. 12,0 kW

C. 5,5 kW

D. 6,0 kW

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 5,5 kW jest poprawna, ponieważ zgodnie z normami i wytycznymi dotyczącymi silników elektrycznych, maksymalna moc dla silników trójfazowych z wirnikami klatkowymi, które mogą być załączane bezpośrednio do sieci 400 V, wynosi właśnie 5,5 kW. Przykładami zastosowania takich silników są napędy w wentylatorach, pompach czy taśmach transportowych. Silniki te charakteryzują się prostą budową, co zapewnia ich niezawodność oraz łatwość w eksploatacji. W kontekście praktycznym, stosowanie silników o tej mocy jest uzasadnione w wielu aplikacjach przemysłowych, gdzie wymagane są niezawodne i efektywne źródła napędu. Ponadto, zgodnie z normą IEC 60034, silniki te powinny być odpowiednio dobrane do obciążenia, co pozwala na optymalne wykorzystanie ich mocy oraz zwiększa żywotność urządzeń. Dobrze zaprojektowane układy zasilania i kontrolowania takich silników przyczyniają się również do obniżenia zużycia energii, co jest zgodne z tendencją do zrównoważonego rozwoju w przemyśle.

Pytanie 8

Do sieci zasilającej podłączony jest silnik asynchroniczny z zabezpieczeniem podnapięciowym. W przypadku powstania zapadu napięcia o głębokości 60% U_N trwającego 5 s, może nastąpić

A. wzrost prądu w uzwojeniach stojana.

B. przegrzanie wirnika.

C. uszkodzenie łożysk.

D. odłączenie silnika od zasilania.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca odłączenia silnika od zasilania jest prawidłowa, ponieważ silniki asynchroniczne są wyposażone w różne systemy zabezpieczeń, w tym zabezpieczenia podnapięciowe. Gdy napięcie zasilające spada o 60% w stosunku do wartości nominalnej (U_N) i utrzymuje się na tym poziomie przez 5 sekund, zabezpieczenie podnapięciowe uruchamia się automatycznie. Takie działanie ma na celu ochronę silnika przed niekorzystnymi warunkami pracy, które mogą prowadzić do jego uszkodzenia. W praktyce, w przypadku zapadów napięcia, silnik może nie osiągać wymaganej prędkości obrotowej, co prowadzi do zwiększenia prądu w uzwojeniach oraz przegrzewania się wirnika. Dlatego, w celu zabezpieczenia zarówno samego silnika, jak i całego systemu zasilania, zabezpieczenia te odcinają zasilanie. Przykładem zastosowania takich zabezpieczeń można znaleźć w przemyśle, gdzie silniki napędzają kluczowe maszyny i ich ochrona przed uszkodzeniem jest priorytetem. Zgodnie z normami IEC 60204-1, odpowiednie zabezpieczenia powinny być zawsze integralną częścią instalacji elektrycznych, co zapewnia bezpieczeństwo i niezawodność systemów. Warto dodać, że zastosowanie takich rozwiązań jest również zgodne z najlepszymi praktykami w zarządzaniu ryzykiem w inżynierii elektrycznej.

Pytanie 9

Zapewniając skuteczność ochrony przeciwporażeniowej przez zastosowanie separacji elektrycznej, należy odseparowany odbiornik

A. zasilić z transformatora separacyjnego.

B. zasilić z transformatora bezpieczeństwa.

C. połączyć z przewodem neutralnym.

D. połączyć z przewodem uziemiającym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zasilanie odseparowanego odbiornika z transformatora separacyjnego jest kluczowe dla zapewnienia skutecznej ochrony przeciwporażeniowej. Transformatory separacyjne izolują obwody elektryczne, co zmniejsza ryzyko porażenia prądem w przypadku awarii. Dzięki temu, w sytuacjach, gdy wystąpi uszkodzenie izolacji, prąd nie ma możliwości przetransferowania się do ziemi, co znacząco zwiększa bezpieczeństwo użytkowników. W praktyce, transformatory separacyjne są często wykorzystywane w miejscach, gdzie występuje ryzyko kontaktu z wodą, takich jak łazienki czy baseny. Dodatkowo, zgodnie z normami PN-IEC 61140 oraz PN-EN 61558-2-4, użycie transformatorów separacyjnych jest zalecane dla urządzeń mających kontakt z użytkownikami, co podkreśla ich znaczenie w kontekście ochrony przed porażeniem elektrycznym. Warto również zauważyć, że transformatory te mogą być używane do zasilania narzędzi elektrycznych w warsztatach, co dodatkowo podnosi poziom bezpieczeństwa pracy.

Pytanie 10

Do jakiego typu silnika należy część zamienna przedstawiona na rysunku?

A. Uniwersalnego.

B. Kubkowego.

C. Synchronicznego.

D. Klatkowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ten element to wirnik klatkowy, charakterystyczny dla silnika klatkowego, znanego także jako asynchroniczny silnik indukcyjny. W praktyce, wirnik klatkowy składa się z aluminiowych lub miedzianych prętów, które są zalane w żłobkach i połączone na końcach pierścieniami – to właśnie wygląda jak tzw. klatka. Moim zdaniem to najpopularniejsza i najbardziej niezawodna konstrukcja, szczególnie w przemyśle i wentylatorach, pompach czy przenośnikach taśmowych. Silniki klatkowe są doceniane za prostotę budowy, niski koszt produkcji i niewielkie wymagania serwisowe. W branżowych normach, jak PN-EN 60034, podkreśla się ich wysoką sprawność energetyczną oraz odporność na przeciążenia. Części zamienne, takie jak pokazany wirnik, często spotyka się w warsztatach naprawczych – wymiana ich jest stosunkowo prosta, a napęd pozostaje wytrzymały na różne warunki. Dodatkowo, warto pamiętać, że wirnik klatkowy nie wymaga szczotek ani pierścieni ślizgowych, co mocno upraszcza eksploatację. Z mojego doświadczenia ten typ silnika to prawdziwy koń roboczy w automatyce i elektrotechnice. Dobrze znać jego budowę, bo to podstawa praktycznej wiedzy dla każdego technika.

Pytanie 11

Który z wymienionych stopni ochrony obudowy zapewnia najwyższe zabezpieczenie urządzenia elektrycznego przed dostępem wody?

A. IP 62

B. IP 21

C. IP 44

D. IP 35

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź IP 35 jest jak najbardziej na miejscu! Klasa ochrony IP (Ingress Protection) mówi, jak dobrze urządzenie jest zabezpieczone przed różnymi rzeczami, jak na przykład kurz czy woda. W IP 35 mamy pierwszą cyfrę '3', co oznacza, że urządzenie jest chronione przed obcymi przedmiotami o średnicy ponad 2,5 mm. To daje nam pewność, że nie dostaną się tam na przykład jakieś narzędzia. Druga cyfra '5' oznacza, że obudowa ma ochronę przed wodą w postaci strumieni, co oznacza, że woda może padać z każdej strony i urządzenie nadal będzie działać. Przykładami, gdzie używa się IP 35, są różne urządzenia w przemyśle, które często mogą być narażone na wilgoć i zachlapania, jak czujniki czy rozdzielnice elektryczne. Dlatego dobrze jest wybierać odpowiedni poziom ochrony, żeby urządzenia mogły działać długo i bezawaryjnie w trudnych warunkach. Warto też mieć na uwadze, że normy jak IEC 60529 regulują te klasyfikacje, co pokazuje, jak ważne jest korzystanie z odpowiednich produktów.

Pytanie 12

Poślizg znamionowy silnika o tabliczce znamionowej przedstawionej na rysunku wynosi

A. 0,06

B. 0,94

C. 0,96

D. 0,04

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poślizg znamionowy to różnica między prędkością synchroniczną a rzeczywistą prędkością obrotową silnika, wyrażona jako ułamek prędkości synchronicznej. W przypadku tego silnika, prędkość synchroniczna dla częstotliwości 50 Hz wynosi 1000 obr/min, ponieważ 50 Hz i 2 bieguny dają właśnie taką prędkość synchroniczną (120 x 50 / 2). Z tabliczki znamionowej widzimy, że rzeczywista prędkość obrotowa wynosi 960 obr/min. Poślizg obliczamy jako różnicę prędkości synchronicznej i rzeczywistej, podzieloną przez prędkość synchroniczną: (1000 - 960) / 1000 = 0,04. To jest standardowy sposób obliczania poślizgu w silnikach asynchronicznych, co jest kluczowe dla ich sprawności i efektywności. W praktyce, poślizg pozwala na elastyczność w dostosowaniu się do obciążeń, co jest szczególnie przydatne w aplikacjach przemysłowych, gdzie zmienne obciążenie to norma. Dobrze jest pamiętać, że optymalny poślizg jest kluczowy dla wydajnego działania silnika i jego długowieczności, zgodnie z normami branżowymi.

Pytanie 13

Który parametr transformatora trójfazowego oznaczony jest symbolem Dy5 na jego tabliczce znamionowej?

A. Materiał izolacji zwojowej.

B. Przekładnia napięciowa.

C. Grupa połączeń.

D. Rodzaj materiału żyły uzwojenia.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Grupa połączeń" jest poprawna, ponieważ symbol Dy5 na tabliczce znamionowej transformatora trójfazowego odnosi się do konfiguracji połączenia uzwojeń. W przypadku transformatorów trójfazowych, oznaczenie to wskazuje, że uzwojenia są połączone w sposób, który zapewnia określoną fazowość i kierunek napięcia. Oznaczenie Dy5 oznacza połączenie uzwojeń w układzie Delta na stronie pierwotnej oraz Y (gwiazda) na stronie wtórnej, z przesunięciem fazowym o 150 stopni. Taki układ jest często stosowany w zastosowaniach przemysłowych, gdzie konieczne jest optymalne wykorzystanie napięcia oraz zapewnienie stabilności w zasilaniu. Transformator Dy5 jest idealny do zasilania silników trójfazowych, ponieważ pozwala na efektywną konwersję napięcia i ogranicza straty energii. W praktyce, ta konfiguracja może być używana w różnych aplikacjach, takich jak zasilanie industrialnych systemów automatyki, co czyni ją istotnym zagadnieniem w projektowaniu oraz użytkowaniu transformatorów.

Pytanie 14

Jaki element oprawy oświetleniowej przedstawiono na rysunku?

A. Zapłonnik.

B. Dławik.

C. Kondensator przeciwzakłóceniowy.

D. Kondensator do poprawy współczynnika mocy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dławik, inaczej nazywany balastem, jest kluczowym elementem w układach oświetleniowych, szczególnie w lampach fluorescencyjnych. Jego głównym zadaniem jest ograniczenie prądu płynącego przez lampę, co jest niezwykle istotne dla jej prawidłowego działania i żywotności. Bez dławika lampa mogłaby ulec uszkodzeniu z powodu zbyt wysokiego prądu. Dławik działa jak rezystor, ale jego właściwości indukcyjne umożliwiają efektywne zarządzanie przepływem energii w obwodzie. W praktyce oznacza to, że dławik nie tylko chroni lampę, ale również pomaga w jej stabilnym rozruchu. Dławiki są też stosowane w innych aplikacjach, np. w zasilaczach impulsowych, gdzie pomagają w wygładzaniu prądu. Standardy branżowe wskazują, że użycie odpowiedniego dławika może znacznie przedłużyć żywotność oświetlenia i zwiększyć jego efektywność energetyczną. Z mojego doświadczenia, dobór odpowiedniego dławika jest kluczowy, gdyż wpływa na efektywność całego systemu oświetleniowego. Warto wiedzieć, że nowoczesne dławiki mogą mieć wbudowane funkcje dodatkowe, takie jak kompensacja mocy biernej, co jest zgodne z najlepszymi praktykami w zakresie efektywności energetycznej.

Pytanie 15

Do jakiego rodzaju maszyn elektrycznych zalicza się silnik reluktancyjny?

A. Asynchronicznych.

B. Komutatorowych prądu przemiennego.

C. Komutatorowych prądu stałego.

D. Synchronicznych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Silnik reluktancyjny jest przykładem maszyny synchronicznej, co oznacza, że jego pole magnetyczne obraca się synchronicznie z prędkością wirnika. W silnikach reluktancyjnych wykorzystuje się różnicę w relukcji magnetycznej, co pozwala na osiągnięcie efektywnego przetwarzania energii elektrycznej na mechaniczną. Te silniki charakteryzują się prostą budową i brakiem wirujących elementów w obrębie komutacji, co skutkuje mniejszym zużyciem energii oraz zwiększoną trwałością. Przykładem zastosowania silników reluktancyjnych są systemy napędowe w pojazdach elektrycznych oraz w robotyce, gdzie wymagana jest wysoka wydajność i precyzja w działaniu. W standardach branżowych, takich jak IEC 60034 dotyczących maszyn wirnikowych, silniki reluktancyjne są klasyfikowane jako maszyny synchroniczne, co podkreśla ich unikalne właściwości wśród innych typów silników. Warto również wspomnieć, że rozwój technologii sterowania silnikami reluktancyjnymi, w tym zastosowanie kontrolerów wektorowych, pozwolił na zwiększenie ich wydajności i precyzji operacyjnej, co czyni je coraz bardziej popularnymi w nowoczesnych aplikacjach przemysłowych.

Pytanie 16

Które narzędzia należy zastosować do ułożenia przygotowanych zezwojów, przekładek i nakładek izolacyjnych, w żłobkach półzamkniętych stojana małego silnika indukcyjnego?

A. Nawijarkę, wzornik, szczypce do cięcia drutu, pilnik, papier ścierny, młotek metalowy.

B. Kombinerki, papier ścierny, szczypce okrągłe, nożyczki, zestaw wkrętaków, młotek gumowy.

C. Transformator spawalniczy, gilotynę do cięcia arkuszy izolacji, nożyczki, kocioł impregnacyjny.

D. Grzebień stalowy, prowadnik bakelitowy, trzonek drewniany, młotek gumowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
No to dobrze! Grzebień stalowy, prowadnik bakelitowy, trzonek drewniany i młotek gumowy to zestaw, który naprawdę świetnie się sprawdzi przy układaniu zezwojów i innych elementów w silnikach. Grzebień stalowy pozwala równomiernie rozłożyć te wszystkie rzeczy, co jest ważne, bo jak coś jest nierówno, to może być problem. Prowadnik bakelitowy też ma swoje zalety, bo dzięki niemu unikniemy zwarć – a to już jest sprawa bezpieczeństwa. Wiesz, że trzonek drewniany pomaga dobrze chwycić narzędzie i w łatwy sposób przenieść siłę, a młotek gumowy chroni elementy przed zniszczeniem, za to możemy precyzyjnie wbić przekładki. Pamiętaj, wszystko powinno być robione zgodnie z normami PN-EN 60034, żeby było bezpiecznie i efektywnie!

Pytanie 17

Jaki jest moment obciążenia silnika asynchronicznego o przedstawionej charakterystyce mechanicznej dla prędkości wynoszącej 85% prędkości znamionowej?

A. Mobc = Mf

B. Mobc = Mmin

C. Mobc = Mk

D. Mobc = Mn

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W przypadku silników asynchronicznych moment krytyczny (Mk) jest kluczowym parametrem, który determinuje maksymalny moment, jaki silnik może osiągnąć przed spadkiem prędkości. W sytuacji, gdy prędkość obrotowa wynosi 85% prędkości znamionowej, silnik znajduje się blisko swojego momentu krytycznego. Dlaczego to ważne? Ponieważ przy tej prędkości silnik osiąga swoją maksymalną możliwą obciążalność przed utratą stabilności. Praktycznie oznacza to, że jeśli obciążenie wzrośnie powyżej Mk, może dojść do zatrzymania silnika. W zastosowaniach przemysłowych, jak np. napędy taśmociągów czy pomp, ważne jest, aby nie przekroczyć tego momentu, co chroni sprzęt przed awariami. Zgodnie z normami branżowymi, projektanci napędów starają się utrzymywać moment obciążenia poniżej Mk, aby zapewnić niezawodność i efektywność działania. Z mojego doświadczenia wynika, że zrozumienie charakterystyki momentu obrotowego silnika asynchronicznego jest kluczowe dla optymalizacji jego pracy w różnych warunkach obciążenia. To pomaga uniknąć niepotrzebnych kosztów związanych z naprawami lub przestojami w produkcji.

Pytanie 18

Wyłącznik przedstawiony na fotografii przeznaczony jest do zabezpieczania silnikaprzed skutkami

A. zwarć, przeciążeń i przepięć.

B. zwarć i przeciążeń.

C. przeciążeń i przepięć.

D. przepięć.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik silnikowy, jak ten przedstawiony na zdjęciu, jest kluczowym elementem w systemach zabezpieczeń elektrycznych silników. Jego głównym zadaniem jest ochrona silnika przed zwarciami i przeciążeniami, które mogą prowadzić do poważnych awarii i uszkodzeń sprzętu. Zwarcie to nagły przepływ prądu o bardzo wysokim natężeniu, co może spowodować przegrzanie przewodów oraz urządzeń. Przeciążenie natomiast to sytuacja, gdy silnik pracuje z większym obciążeniem niż przewidziano, co prowadzi do jego przegrzania i ewentualnego uszkodzenia. Wyłączniki silnikowe skutecznie monitorują te niebezpieczne sytuacje i przerywają obwód, gdy wykryją nieprawidłowości. W praktyce, zastosowanie wyłączników silnikowych pozwala na ochronę kosztownego sprzętu i zapewnia jego dłuższą żywotność. Standardowe rozwiązania tego typu urządzeń oparte są na normach, takich jak IEC 60947-4-1, które definiują kryteria dotyczące ich parametrów i działania. Dobre praktyki branżowe zalecają regularne testowanie i konserwację tych wyłączników, aby zapewnić ich niezawodne działanie w warunkach awaryjnych.

Pytanie 19

Na którym rysunku przedstawiono schemat połączenia uzwojeń transformatora pracującego w układzie Dy?

A. B.

B. D.

C. C.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawiony na rysunku C rzeczywiście reprezentuje układ połączeń transformatora typu Dy, czyli układ z uzwojeniem pierwotnym połączonym w trójkąt, a wtórnym w gwiazdę z uziemionym punktem neutralnym. Taki sposób połączenia jest często używany w zastosowaniach przemysłowych, gdzie wymagana jest stabilność napięcia oraz możliwość uzyskania różnych poziomów napięć wtórnych. Transformator Dy potrafi efektywnie spełniać rolę transformatora separacyjnego, redukując zakłócenia harmoniczne dzięki swojemu układowi połączeń. Uzwojenie w trójkąt pomaga również w kompensacji asymetrii obciążenia, co jest szczególnie przydatne w sieciach, gdzie obciążenia są nieregularne lub zmienne. Standardy branżowe, takie jak PN-EN 60076, zalecają stosowanie takich konfiguracji w przypadku, gdy wymagana jest elastyczność i wydajność w dystrybucji energii elektrycznej. Dodatkowo, połączenie Dy może być korzystne w sytuacjach awaryjnych, jak choćby przy przerwach w dostawie prądu, ponieważ pozwala na stosunkowo łatwe przełączanie między różnymi trybami pracy."

Pytanie 20

Jednostką którego parametru silnika elektrycznego jest w układzie SI niutonometr [N∙m]?

A. Momentu obrotowego na wale.

B. Prędkości kątowej wirnika.

C. Położenia kątowego wału.

D. Prędkości obrotowej wirnika.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Moment obrotowy, mierzony w niutonometrach (N∙m), to fundamentalny parametr opisujący zdolność silnika elektrycznego do generowania rotacyjnej siły. Moment obrotowy jest kluczowy w wielu zastosowaniach przemysłowych, takich jak napędy mechaniczne, dźwigi czy maszyny robocze, gdzie wymagana jest kontrola nad ruchem obrotowym. W kontekście silników elektrycznych, moment obrotowy jest bezpośrednio powiązany z mocą silnika, co można opisać równaniem moc = moment obrotowy × prędkość kątowa. W praktyce, odpowiedni moment obrotowy jest niezbędny do prawidłowej pracy urządzeń, które muszą pokonywać opory mechaniczne, takie jak ciężar lub tarcie. Zrozumienie momentu obrotowego i jego pomiaru jest kluczowe dla inżynierów projektujących systemy napędowe, ponieważ pozwala na optymalizację wydajności oraz zapewnienie bezpieczeństwa operacji. Standardy takie jak ISO 9001 promują najlepsze praktyki w zakresie pomiaru i analizy momentu obrotowego w kontekście zapewnienia jakości produktów.

Pytanie 21

W obwodzie elektrycznym zainstalowano wyłącznik różnicowoprądowy o prądzie wyzwalającym In = 300 mA zamiast wyłącznika o prądzie In = 30 mA W obwodzie tym nie będzie ochrony

A. przed skutkami zwarć.

B. przed skutkami przepięć.

C. przeciwporażeniowej.

D. przeciwpożarowej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik różnicowoprądowy (RCD) o prądzie wyzwalającym 30 mA jest kluczowym elementem ochrony przeciwporażeniowej w instalacjach elektrycznych. Jego główną funkcją jest wykrywanie różnicy prądów w obwodzie, co wskazuje na wyciek prądu do ziemi, mogący prowadzić do porażenia prądem elektrycznym. Zastosowanie wyłącznika o wartości 300 mA zamiast 30 mA znacznie zmniejsza zdolność do szybkiego wykrywania takich niebezpiecznych sytuacji, co może prowadzić do tragicznych konsekwencji. W praktyce, RCD o prądzie wyzwalającym 30 mA powinien być stosowany w obwodach, gdzie istnieje ryzyko kontaktu z żywymi częściami, zwłaszcza w łazienkach czy kuchniach. Zgodnie z normą PN-EN 61008-1, wyłączniki różnicowoprądowe powinny być stosowane w celu zapewnienia bezpieczeństwa użytkowników i minimalizacji ryzyka porażenia prądem.

Pytanie 22

Co oznaczają litery K, L, M na przedstawionym schemacie?

A. Początki uzwojeń stojana silnika.

B. Zaciski uzwojenia wirnika.

C. Zaciski szczotkotrzymaczy.

D. Końce uzwojeń stojana silnika.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Gratulacje za poprawne rozpoznanie elementów schematu! Odpowiedź dotycząca zacisków uzwojenia wirnika jest trafna. W kontekście silników elektrycznych, uzwojenie wirnika jest kluczowym elementem umożliwiającym obrót. Zaciski te, oznaczone jako K, L, M, umożliwiają podłączenie zewnętrznego źródła zasilania, co pozwala na wprawienie wirnika w ruch. W praktyce, takie połączenia są często stosowane w silnikach trójfazowych, gdzie wirnik musi być zasilany prądem, aby wytworzyć pole magnetyczne niezbędne do pracy. W standardach przemysłowych, prawidłowe podłączenie zacisków jest kluczowe dla efektywności działania silnika. Należy zawsze dbać o prawidłowe połączenia, aby uniknąć przeciążeń oraz zapewnić długowieczność urządzenia. Moim zdaniem, praktyczne zrozumienie schematów elektrycznych jest nieocenione w codziennej pracy inżyniera.

Pytanie 23

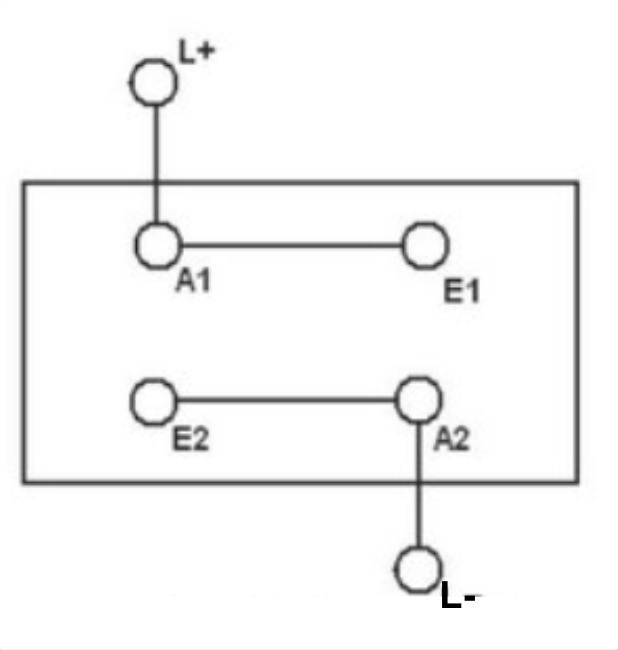

Na rysunku przedstawiono połączenie tabliczki zaciskowej silnika małej mocy

A. bocznikowego prądu stałego.

B. indukcyjnego jednofazowego.

C. indukcyjnego trójfazowego.

D. szeregowego prądu stałego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Silnik bocznikowy prądu stałego charakteryzuje się tym, że jego uzwojenie wzbudzenia jest połączone równolegle do uzwojenia twornika. Na rysunku widzimy właśnie takie połączenie tabliczki zaciskowej, co wskazuje na bocznikowy charakter silnika. W praktyce, silniki te są szeroko stosowane w aplikacjach wymagających stałej prędkości, takich jak przenośniki taśmowe lub maszyny przemysłowe. Ich zaletą jest stabilność prędkości obrotowej przy zmiennym obciążeniu. Dobrą praktyką jest dbanie o odpowiednie chłodzenie silnika oraz regularne sprawdzanie stanu szczotek i komutatora, co wpływa na jego długowieczność. Normy branżowe, takie jak IEC 60034, określają standardy dotyczące budowy i efektywności energetycznej takich urządzeń. Moim zdaniem, zrozumienie działania silników bocznikowych jest kluczowe dla każdego elektryka, ponieważ są one fundamentem wielu systemów napędowych.

Pytanie 24

Symbol graficzny na rysunku przedstawia cewkę przekaźnika

A. polaryzowanego.

B. szybkiego.

C. z blokadą mechaniczną.

D. działającego ze zwłoką przy wzbudzeniu.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol, który tu widzisz, to graficzny standardowy znak cewki przekaźnika działającego ze zwłoką przy wzbudzeniu – czyli takiego, który nie reaguje natychmiast po podaniu napięcia, tylko z wyraźnym opóźnieniem. To opóźnienie osiąga się zazwyczaj przez zastosowanie dodatkowych elementów, jak rezystory czy układy RC, a na schematach właśnie taki krzyżyk wewnątrz prostokąta (cewki) to znak rozpoznawczy dla tego typu przekaźników zgodnie z normą PN-EN 60617. W praktyce przekaźniki ze zwłoką przydają się wszędzie tam, gdzie nie chcemy natychmiastowej reakcji na impuls – np. zabezpieczenia maszyn, sekwencyjne załączanie odbiorników czy w automatyce budynków. Sam miałem kiedyś sytuację w rozdzielni, gdzie bez takiego przekaźnika potrafiłby się zrobić niezły zamęt przy chwilowych spadkach napięcia. Moim zdaniem znajomość tych symboli to absolutna podstawa, bo pozwala nie tylko dobrze czytać schematy, ale też projektować układy zgodnie z dobrymi praktykami. Warto też wiedzieć, że spotyka się różne wykonania tych przekaźników – zarówno elektromagnetyczne, jak i elektroniczne, ale zasada działania co do zwłoki pozostaje taka sama. Ważne jest, by na projekcie zawsze zachowywać zgodność ze standardami oznaczeń – to potem bardzo ułatwia życie podczas serwisowania czy modernizacji instalacji.

Pytanie 25

Warystor jest to element półprzewodnikowy stosowany do zabezpieczeń

A. kierunkowych.

B. przepięciowych.

C. częstotliwościowych.

D. nadprądowych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Warystor, znany również jako varystor, jest elementem półprzewodnikowym, który ma kluczowe znaczenie w zabezpieczeniach przepięciowych. Jego działanie opiera się na zmianie oporu elektrycznego w zależności od napięcia przyłożonego do tego komponentu. Gdy napięcie wzrasta powyżej określonego poziomu, warystor szybko przewodzi prąd, co pozwala na odprowadzenie nadmiaru energii do ziemi. To zjawisko jest niezwykle istotne w ochronie urządzeń elektronicznych, przed skokami napięcia, które mogą być spowodowane na przykład wyładowaniami atmosferycznymi czy też nagłymi zmianami w sieci zasilającej. Warystory są powszechnie stosowane w zasilaczach, filtrach przeciwprzepięciowych oraz urządzeniach pomiarowych. Ponadto, ich zastosowanie jest zgodne z normami takimi jak IEC 61643-11, które określają wymagania dotyczące urządzeń ochronnych przed przepięciami. Dzięki wykorzystaniu warystorów, inżynierowie mogą zapewnić większą niezawodność i trwałość urządzeń elektronicznych, co jest niezwykle istotne w dzisiejszym złożonym środowisku technologicznym.

Pytanie 26

Na rysunku przedstawiono schemat obwodu sterowania stycznika. Na podstawie wyników pomiarów zawartych w tabeli określ, który element obwodu jest uszkodzony.

Pomiar rezystancji pomiędzy punktami	Wartość rezystancji, Ω
L - 1	0
1 - 2	∞
2 - 3	0
3 - 4	∞
4 - 5	0
5 - 6	1035
6 - N	0

A. Cewka K

B. Styk S

C. Przycisk zwierny Z

D. Przycisk rozwierny W

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź z wyborem przycisku rozwiernego W jako uszkodzonego elementu, jest prawidłowa. W analizowanym obwodzie, pomiar rezystancji pomiędzy punktami 1 i 2 wskazuje nieskończoność (∞), co sugeruje przerwę w obwodzie. W praktyce oznacza to, że przycisk rozwierny W nie przewodzi prądu, gdy powinien być zamknięty. Takie sytuacje są typowe dla uszkodzonych styków, które mogą się zaciąć lub ulec zanieczyszczeniu, powodując brak przepływu prądu. W branży elektrycznej, szczególnie w automatyce przemysłowej, istotne jest regularne sprawdzanie stanu przycisków i styków, ponieważ ich prawidłowe działanie zapewnia bezpieczeństwo i niezawodność systemów. Dobrą praktyką jest okresowe przeprowadzanie konserwacji, w tym czyszczenie i wymiana zużytych elementów. Moim zdaniem, zrozumienie mechanizmów działania takich komponentów jest kluczowe dla każdego technika, ponieważ zwiększa to efektywność diagnozowania usterek i poprawnego działania całego systemu.

Pytanie 27

Oględziny silnika komutatorowego prądu stałego, przeprowadzane w czasie postoju silnika, pozwalają na ocenę

A. zwarcia międzyzwojowego uzwójenia twornika.

B. poziomu drgań.

C. stanu szczotkotrzymaczy.

D. zwarcia międzyzwojowego uzwojenia wzbudzającego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca stanu szczotkotrzymaczy jest poprawna, ponieważ podczas oględzin silnika komutatorowego prądu stałego kluczowym elementem, który należy ocenić, są szczotki oraz ich uchwyty. Stan szczotkotrzymaczy wpływa bezpośrednio na przewodzenie prądu do twornika, co ma istotne znaczenie dla efektywności i niezawodności działania silnika. W praktyce, uszkodzone lub zużyte szczotki mogą prowadzić do nieprawidłowego kontaktu, co skutkuje stratami energii, a w skrajnych przypadkach może doprowadzić do przegrzewania się silnika lub jego awarii. Standardy branżowe, takie jak IEC 60034, zalecają regularne przeglądy stanu szczotkotrzymaczy oraz ich konserwację, aby zapewnić prawidłowe działanie silnika. W przypadku silników pracujących w trudnych warunkach, takich jak przemysłowe otoczenia z dużą ilością zanieczyszczeń, szczególną uwagę należy zwrócić na czystość i stan szczotkotrzymaczy, gdyż ich zanieczyszczenie może znacznie pogorszyć sytuację. Przykładem dobrych praktyk w tym zakresie jest rutynowe czyszczenie oraz wymiana szczotek w ustalonych interwałach czasowych, co pozwala na zminimalizowanie ryzyka awarii i maksymalizację efektywności operacyjnej.

Pytanie 28

Jaki skutek spowoduje przerwanie przewodu ochronno-neutralnego w jednofazowym obwodzie układu sieci TN-C, którego schemat przedstawiono na rysunku?

A. Zadziałanie zabezpieczeń nadmiarowo-prądowych.

B. Pojawienie się napięcia na obudowie niezałączonego urządzenia 2 i załączonego urządzenia 3.

C. Zmianę wartości napięcia zasilania.

D. Pojawienie się napięcia na obudowach niezałączonych urządzeń 1 i 2.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przerwanie przewodu ochronno-neutralnego (PEN) w układzie TN-C to niezwykle ważna kwestia. W przypadku takiego przerwania, obudowy urządzeń podłączonych do sieci mogą znajdować się pod napięciem. Dzieje się tak, ponieważ przewód PEN pełni podwójną funkcję: ochronną oraz neutralną. W momencie jego przerwania, obwód ochronny zostaje przerwany, a napięcie może pojawić się na obudowach urządzeń, zwłaszcza gdy inne urządzenia w obwodzie są załączone, co powoduje, że prąd szuka drogi powrotu do źródła. W kontekście podanego pytania, jeśli urządzenie 3 jest załączone, a urządzenie 2 wyłączone, to na ich obudowach może pojawić się napięcie, co jest bezpośrednim skutkiem przerwania przewodu PEN. To sytuacja niebezpieczna, mogąca prowadzić do porażenia prądem. Właśnie dlatego standardy, takie jak PN-HD 60364, kładą nacisk na prawidłowe wykonanie instalacji elektrycznych oraz stosowanie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe, które mogą nie zadziałać w takim układzie. W praktyce, regularne przeglądy instalacji oraz stosowanie się do dobrych praktyk mogą zapobiec takim sytuacjom.

Pytanie 29

Który z wymienionych materiałów jest smarem?

A. Tekstolit.

B. Bakelit.

C. Towot.

D. Szamot.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Towot to materiał, który jest powszechnie stosowany jako smar w różnych zastosowaniach przemysłowych. Jest to mieszanka związków chemicznych, która charakteryzuje się wysoką lepkością oraz zdolnością do redukcji tarcia pomiędzy ścierającymi się powierzchniami. Towot wykorzystywany jest w przemyśle motoryzacyjnym do smarowania łożysk, wałów napędowych, a także w maszynach przemysłowych, gdzie wymagana jest ochrona przed korozją oraz zużyciem. Dodatkowo, dzięki swoim właściwościom, towot jest odporny na wysokie temperatury i działanie wody, co czyni go idealnym do zastosowań w trudnych warunkach. W kontekście standardów przemysłowych, towot spełnia wymagania określone w normach branżowych, takich jak ISO 6743-9, które definiują właściwości smarów stosowanych w różnych aplikacjach. Jego właściwe stosowanie może znacząco wydłużyć żywotność komponentów maszyn oraz poprawić ich wydajność operacyjną.

Pytanie 30

Dane na tabliczce znamionowej wskazują, że do pomiaru prądu znamionowego silnika, przy połączeniu uzwojeń w trójkąt, należy zastosować amperomierz o zakresie

A. 15 A, prądu przemiennego.

B. 15 A, prądu stałego.

C. 7,5 A, prądu przemiennego.

D. 7,5 A, prądu stałego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi 15 A, prądu przemiennego, jest poprawny, ponieważ odnosi się bezpośrednio do specyfikacji technicznej silnika elektrycznego, którego uzwojenia są połączone w trójkąt. W takim połączeniu prąd w każdej fazie uzwojenia jest równy prądowi w linii, co oznacza, że amperomierz musi być w stanie zmierzyć pełen prąd znamionowy silnika. W systemach zasilania trójfazowego, jak w przypadku tego silnika, stosuje się prąd przemienny. Prąd stały jest używany w innych zastosowaniach, takich jak systemy niskonapięciowe lub zasilane z baterii, co nie ma zastosowania w tym kontekście. Wartość 15 A jest typowa dla tego typu silników i zapewnia odpowiedni zakres do prawidłowego pomiaru, zgodnie z normami i praktykami w branży elektrotechnicznej. Ponadto, korzystając z amperomierza zgodnego z tymi parametrami, zapewniamy bezpieczeństwo operacji i unikamy przeciążeń, które mogłyby uszkodzić sprzęt pomiarowy.

Pytanie 31

Który z parametrów silnika elektrycznego można zmierzyć wykorzystując prądnicę tachometryczną?

A. Prędkość obrotową.

B. Współczynnik mocy.

C. Prąd roboczy.

D. Moc czynną.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prędkość obrotowa silnika elektrycznego to kluczowy parametr, który można zmierzyć za pomocą prądnicy tachometrycznej. Prądnica ta, działająca na zasadzie indukcji elektromagnetycznej, generuje napięcie proporcjonalne do prędkości obrotowej wirnika. W praktyce, pomiar prędkości obrotowej jest niezwykle ważny w aplikacjach, gdzie kontrola prędkości jest krytyczna, takich jak w przemysłowych systemach automatyki czy napędach elektrycznych. Przykładowo, w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja) precyzyjne monitorowanie prędkości wentylatorów pozwala na optymalizację zużycia energii oraz osiągnięcie pożądanej wydajności. Stosowanie prądnic tachometrycznych w takich aplikacjach jest zgodne z normami ISO oraz dobrymi praktykami w dziedzinie automatyki i sterowania, co zapewnia niezawodność i dokładność pomiarów.

Pytanie 32

Jaką rolę pełni w styczniku element wskazany strzałką?

A. Zmniejsza napięcie podtrzymania cewki.

B. Likwiduje magnetyzm szczątkowy.

C. Likwiduje drgania zwory.

D. Zwiększa siłę docisku zwory.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Element wskazany strzałką w styczniku pełni kluczową rolę w eliminacji drgań zwory, co jest niezwykle istotne w kontekście niezawodności i trwałości urządzenia. Drgania zwory mogą prowadzić do szybszego zużycia mechanicznego elementów stycznika, a także do generowania niepożądanych hałasów. Dzięki zastosowaniu specjalnych materiałów tłumiących, takich jak gumowe lub plastikowe podkładki, możliwe jest znaczne zredukowanie tych drgań. Praktyka w instalacjach przemysłowych pokazuje, że minimalizacja drgań przekłada się na dłuższą żywotność stycznika oraz stabilniejsze działanie całego układu elektrycznego. Warto zwrócić uwagę, że zgodnie z normami branżowymi, konstrukcja styczników powinna uwzględniać takie elementy tłumiące, aby zapewnić zgodność z wymaganiami dotyczącymi hałasu i wibracji w zakładzie pracy. Moim zdaniem, zrozumienie roli takich drobnych elementów pozwala lepiej projektować i konserwować sprzęt elektryczny, co z kolei przekłada się na efektywność energetyczną i bezpieczeństwo całego systemu.

Pytanie 33

Jak nazywa się silnik elektryczny, którego wirnik przedstawiono na rysunku?

A. Klatkowy.

B. Synchroniczny.

C. Uniwersalny.

D. Pierścieniowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź uniwersalny jest prawidłowa, ponieważ ten rodzaj silnika ma wirnik z uzwojeniem komutatorowym. Silniki uniwersalne mogą pracować zarówno na prądzie stałym, jak i zmiennym, co czyni je bardzo wszechstronnymi. W praktyce stosowane są w urządzeniach, które wymagają zmiennej prędkości lub dużej mocy przy niewielkich rozmiarach, jak np. wiertarki, odkurzacze czy miksery. Charakteryzują się dużym momentem obrotowym przy stosunkowo niskich prędkościach i mogą osiągać bardzo wysokie obroty. Ważne jest, aby stosować je zgodnie z zaleceniami producenta, ponieważ ich nieodpowiednia eksploatacja może prowadzić do szybkiego zużycia szczotek i komutatora. Z mojego doświadczenia, dobór odpowiedniego silnika do aplikacji jest kluczowy dla jej wydajności i trwałości. Warto pamiętać, że nowoczesne silniki uniwersalne są projektowane zgodnie z międzynarodowymi standardami, co zapewnia ich niezawodność i bezpieczeństwo użytkowania.

Pytanie 34

Który stycznik układu rozrusznika silnika pierścieniowego przedstawionego na schemacie uległ uszkodzeniu, jeżeli wiadomo, że podczas przeprowadzania rozruchu nie stwierdzono zmiany obrotów przy przełączaniu rezystancji ze stopnia trzeciego na czwarty?

A. K6

B. K5

C. K4

D. K3

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Stycznik K4 jest kluczowym elementem w układzie rozrusznika silnika pierścieniowego. Gdy mówimy o przełączaniu rezystancji w układach, ważne jest, aby każda zmiana stopnia rezystancji wpływała na prędkość obrotową silnika. W tym przypadku, jeśli przy przełączaniu z trzeciego na czwarty stopień nie ma zmiany obrotów, to sugeruje, że stycznik K4 nie działa prawidłowo. W praktyce oznacza to, że rezystancja Rd4 nie została włączona do obwodu, co skutkuje brakiem zmiany prądu płynącego przez silnik, a tym samym brakiem wpływu na prędkość obrotową. Styczniki są często używane w przemysłowych aplikacjach do sterowania dużymi prądami, dlatego ich niezawodność jest kluczowa. Często są stosowane w układach napędowych, gdzie precyzyjne sterowanie prędkością jest konieczne. Dobre praktyki w konserwacji styczników obejmują regularne sprawdzanie ich stanu oraz przeprowadzanie testów funkcjonalnych, co może zapobiec takim awariom. Moim zdaniem, zrozumienie działania poszczególnych elementów układu pozwala na szybsze diagnozowanie problemów i efektywne utrzymanie systemu w ruchu.

Pytanie 35

Szczotki węglowe stosowane w silnikach elektrycznych budowane są z materiałów

A. magnetycznych.

B. przewodzących.

C. półprzewodnikowych.

D. izolacyjnych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Szczotki węglowe są kluczowymi elementami w silnikach elektrycznych, pełniąc rolę przewodników prądu elektrycznego do wirnika. Zbudowane są głównie z materiałów przewodzących, takich jak węgiel lub grafit, które charakteryzują się dobrą przewodnością elektryczną oraz odpornością na zużycie mechaniczne. Użycie materiałów przewodzących w konstrukcji szczotek węglowych pozwala na efektywne przekazywanie prądu, co jest niezbędne do prawidłowego działania silnika. Przykładowo, w silnikach komutatorowych, gdzie występuje zmiany kierunku prądu, właściwości przewodzące szczotek mają kluczowe znaczenie dla ich funkcjonowania. Dobre praktyki inżynieryjne sugerują, że szczotki powinny być regularnie sprawdzane i wymieniane, aby zapewnić ich efektywność oraz wydłużyć żywotność silnika. W przemyśle, standardy dotyczące jakości materiałów używanych w produkcji szczotek węglowych są ściśle określone, co pozwala na utrzymanie wysokiej wydajności i niezawodności urządzeń elektrycznych.

Pytanie 36

Którym innym urządzeniem elektrycznym można zastąpić uszkodzony bezpiecznik instalacyjny w obwodzie wtórnym przekładnika napięciowego, którego schemat zamieszczono na rysunku?

A. Wyłącznikiem nadprądowym.

B. Wyłącznikiem podnapięciowym.

C. Wyzwalaczem termobimetalowym.

D. Wyzwalaczem wybijakowym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybierając wyłącznik nadprądowy do ochrony obwodu wtórnego przekładnika napięciowego, podjąłeś właściwą decyzję. Wyłącznik nadprądowy jest idealnym rozwiązaniem, ponieważ szybko reaguje na przeciążenia i zwarcia, zabezpieczając delikatne urządzenia przed uszkodzeniem. Praktyka pokazuje, że w instalacjach elektrycznych często stosuje się wyłączniki nadprądowe, ponieważ są łatwe w obsłudze i umożliwiają szybki reset po zadziałaniu. Co ważne, w obwodach wtórnych przekładników stosuje się je ze względu na ich zdolność do selektywnej ochrony, co oznacza, że zabezpieczają dokładnie ten obwód, w którym doszło do usterki, bez wpływu na inne części instalacji. To zgodne ze standardami wykonania instalacji elektrycznych, gdzie bezpieczeństwo i niezawodność są priorytetem. Dodatkowo, wyłączniki nadprądowe są ekonomiczne i szeroko dostępne, co czyni je praktycznym wyborem w wielu zastosowaniach przemysłowych i domowych. Z mojego doświadczenia wynika, że są nieocenionym elementem w każdym porządnym systemie ochrony przeciwzwarciowej.

Pytanie 37

W celu ochrony przeciwporażeniowej i ochrony środowiska, przy wycieku oleju mineralnego z transformatora o napięciu znamionowym 110 kV i mocy znamionowej powyżej 10 MVA, należy wykonać podłoże

A. wysypane warstwą piasku o grubości co najmniej 10 cm.

B. asfaltowe z systemem odprowadzania cieczy.

C. posiadające połączenie z instalacją kanalizacyjną.

D. betonowe w formie wanny wypełnionej kamieniem.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'betonowe w formie wanny wypełnionej kamieniem' jest prawidłowa, ponieważ zapewnia optymalne zabezpieczenie przed skutkami wycieku oleju mineralnego z transformatora. Tego rodzaju podłoże charakteryzuje się wysoką odpornością na różnorodne substancje chemiczne, a jego forma wanny pozwala na gromadzenie cieczy w przypadku awarii. Dzięki zastosowaniu kamienia, zwiększa się stabilność strukturalna, a także umożliwia odpowiednie zarządzanie odprowadzaniem ewentualnych zanieczyszczeń. W praktyce, takie rozwiązanie jest zgodne z normami ochrony środowiska oraz standardami branżowymi, które wymagają minimalizacji ryzyka zanieczyszczenia gruntu i wód gruntowych. Na przykład w projektach dotyczących stacji transformacyjnych często wykorzystuje się tego typu rozwiązania, aby sprostać wymaganiom określonym w przepisach prawa. W rezultacie, podłoże w formie wanny nie tylko chroni środowisko, ale także przyczynia się do zwiększenia bezpieczeństwa pracy w zakładach energetycznych.

Pytanie 38

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

Silnik asynchroniczny jednofazowy o przedstawionym schemacie, nie ruszył po włączeniu napięcia zasilającego i wydaje dźwięk cichego buczenia. Która z wymienionych przyczyn odpowiada za opisane zachowanie tego silnika?

A. Brak obciążenia wału silnika.

B. Zbyt wysokie napięcie zasilania.

C. Uszkodzenie kondensatora.

D. Nadmierny luz w łożyskach.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Uszkodzenie kondensatora w silniku asynchronicznym jednofazowym to dość częsta przyczyna problemów z rozruchem. Kondensator jest kluczowym elementem, który umożliwia uruchomienie silnika poprzez przesunięcie fazowe prądu w uzwojeniu pomocniczym. Powoduje to wytworzenie pola magnetycznego, które wprawia wirnik w ruch. Jeśli kondensator jest uszkodzony, faza pomocnicza nie działa poprawnie, co prowadzi do tego, że silnik nie rusza lub wydaje tylko ciche buczenie. Z mojego doświadczenia, sprawdzenie kondensatora to jedna z pierwszych rzeczy, które należy zrobić, gdy napotkamy na takie objawy. W praktyce, wymiana uszkodzonego kondensatora często rozwiązuje problem. Ważne jest, aby kondensator zastępczy miał dokładnie takie same parametry jak oryginał, aby zapewnić prawidłowe działanie silnika. Stosowanie się do standardów i dobrych praktyk, takich jak regularna kontrola jakości elementów i prewencyjne wymiany, może znacznie zredukować ryzyko wystąpienia takich usterek.

Pytanie 40

Przedstawiony na rysunku element PT w układzie zasilania silnika indukcyjnego pełni rolę zabezpieczenia

A. zwarciowego.

B. przepięciowego.

C. zanikowego.

D. przeciążeniowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Element PT w układzie zasilania silnika indukcyjnego pełni rolę zabezpieczenia przeciążeniowego. To oznacza, że jest odpowiedzialny za ochronę silnika przed nadmiernym natężeniem prądu, które mogłoby prowadzić do przegrzania i uszkodzenia uzwojeń. W praktyce stosuje się często wyłączniki termiczne lub przekaźniki termiczne, które reagują na wzrost temperatury wywołany przeciążeniem. Takie zabezpieczenia to standard w nowoczesnych instalacjach przemysłowych, zgodne z normami jak IEC 60947-4-1. Przykładowo, jeśli silnik napotyka na zbyt duży opór mechaniczny, jak np. zablokowanie wału, przeciążeniowe zabezpieczenie odcina zasilanie, zanim dojdzie do poważniejszych uszkodzeń. To kluczowy element konserwacji predykcyjnej, który chroni inwestycje w sprzęt i minimalizuje przestoje. Warto pamiętać, że odpowiedni dobór takich zabezpieczeń zależy od parametrów silnika i specyfiki jego pracy. Moim zdaniem, dobrze przemyślany układ zabezpieczeń to podstawa niezawodnej eksploatacji każdego silnika.

Rozpocznij nowy egzamin

Powrót do strony głównej
