Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.09 - Organizacja i nadzorowanie procesów produkcji maszyn i urządzeń
Data rozpoczęcia: 11 maja 2026 07:37
Data zakończenia: 11 maja 2026 07:54

Egzamin zdany!

Wynik: 29/40 punktów (72,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Proces planowania technologii montażu zaczyna się od

A. zdefiniowania celu wyrobu oraz ilości produkcji

B. ustalenia norm czasowych związanych z kwalifikacjami pracownika

C. określenia metod kontrolno-pomiarowych w trakcie produkcji

D. wyboru metody montażu oraz celu wyrobu

Planowanie procesu montażu zaczyna się od tego, do czego właściwie ma służyć dany wyrób oraz jak dużą produkcję planujemy. To jest mega ważne, bo ustala cele, które chcemy osiągnąć w trakcie produkcji. Jak wiemy, co chcemy zmontować, to łatwiej dobrać odpowiednie metody montażu i technologie, które zapewnią nam jakość i efektywność. Na przykład, przy produkcie masowym, jak elektronika, musimy pomyśleć o automatyzacji i optymalizacji linii, żeby nie tracić czasu i pieniędzy. Dobrze jest też zwrócić uwagę na takie praktyki jak Lean Manufacturing, bo mogą naprawdę pomóc w stworzeniu efektywnego procesu, który zaspokoi potrzeby rynku. No i nie zapominajmy o analizie wielkości produkcji, bo to pozwoli nam lepiej rozplanować zasoby i uniknąć problemów, jak przestoje czy brak materiałów. Ustawienie tych wszystkich rzeczy to podstawa, żeby dobrze zaplanować całą technologię montażu.

Pytanie 2

Poprawnie wykonany rysunek zestawieniowy podzespołu maszynowego przedstawiono na rysunku oznaczonym literą

A. A.

B. B.

C. D.

D. C.

Rysunek zestawieniowy oznaczony literą B jest prawidłowy, co można zauważyć na podstawie zgodności z normami inżynierskimi i dobrymi praktykami w zakresie rysunku technicznego. Wiele standardów, takich jak ISO 128, podkreśla znaczenie jasnego przedstawienia wymiarów i proporcji w rysunkach technicznych. W rysunku B wszystkie elementy są odpowiednio rozmieszczone, co umożliwia ich łatwe zrozumienie i właściwe odczytanie. Praktyczne przykłady zastosowania tej wiedzy obejmują tworzenie dokumentacji projektowej, która jest kluczowa w procesie produkcji i montażu maszyn. Znajomość zasad rysunku zestawieniowego pozwala na uniknięcie pomyłek w interpretacji projektu, co ma istotne znaczenie dla efektywności pracy inżynierów i techników. Ponadto, dobre przedstawienie rysunku może przyczynić się do zwiększenia jakości wyrobów oraz zmniejszenia kosztów związanych z błędami produkcyjnymi.

Pytanie 3

Ściągacz składa się z jednej śruby z pokrętłem, trzech uchwytów oraz kompletu nitów i łączników po jednym do każdego uchwytu. Oblicz koszt materiałów potrzebnych do wytworzenia partii 100 sztuk ściągaczy łożysk.

Lp.	Materiał	J.m.	Cena
1.	Śruba	szt.	5,00 zł
2.	Pokrętło	szt.	2,50 zł
3.	Uchwyt	szt.	3,00 zł
4.	Nity	kpl.	1,50 zł
5.	Łączniki	kpl.	2,00 zł

A. 200,00 zł

B. 2 700,00 zł

C. 140,00 zł

D. 1 400,00 zł

Poprawna odpowiedź na to pytanie wynika z prawidłowego obliczenia całkowitego kosztu materiałów potrzebnych do wyprodukowania 100 sztuk ściągaczy łożysk. Koszt jednego ściągacza wynosi 27,00 zł, co jest wynikiem sumy kosztów poszczególnych komponentów. Śruba kosztuje 5,00 zł, pokrętło 2,50 zł, trzy uchwyty 9,00 zł, a dodatkowe elementy, takie jak nity i łączniki, kosztują odpowiednio 4,50 zł i 6,00 zł. W praktyce, planując produkcję, ważne jest dokładne oszacowanie kosztów materiałów, co nie tylko pozwala na precyzyjne budżetowanie, ale również na efektywne zarządzanie zasobami. Prawidłowe obliczenia kosztów są kluczowe w procesie podejmowania decyzji o produkcji oraz w analizie rentowności projektu. Dobrze zrozumiane zasady kosztorysowania materiałów mogą zapobiec nieprzewidzianym wydatkom i umożliwić lepsze planowanie finansowe w branży produkcyjnej.

Pytanie 4

W trakcie wytwarzania wałka rozrządu krzywki podlegają

A. siarkowaniu

B. nawęglaniu

C. aluminiowaniu

D. chromowaniu

Nawęglanie to taka metoda obróbcza, która pozwala na wprowadzenie węgla w powierzchnię stali. Dzięki temu elementy, jak krzywki wałka rozrządu, stają się dużo twardsze i bardziej odporne na zużycie. Co ciekawe, ta zewnętrzna warstwa staje się bardzo twarda, ale rdzeń wciąż zostaje elastyczny. To ważne, bo dzięki temu cała konstrukcja jest bardziej wytrzymała. W silnikach spalinowych wałki rozrządu pracują w trudnych warunkach, często w wysokiej temperaturze i pod dużym ciśnieniem, dlatego nawęglanie ma tu ogromne znaczenie. Normy branżowe, takie jak ISO 683-17, mówią, jak powinno się przeprowadzać taką obróbkę cieplną stali węglowej. Dzięki tej technologii, producenci mogą lepiej zrealizować silniki i przedłużyć życie komponentów, co z kolei zmniejsza koszty serwisowania i napraw. To naprawdę ma sens w praktyce.

Pytanie 5

Jakie jest oznaczenie pasowania zgodne z zasadą stałego wałka?

A. H5/js4

B. H7/u7

C. H11/d11

D. 20F7/h6

Pozostałe odpowiedzi, takie jak H7/u7, H11/d11 oraz H5/js4, są nieprawidłowe z kilku kluczowych powodów. Oznaczenia H7/u7 i H11/d11 dotyczą pasowań, które w przeważającej mierze są stosowane w kontekście luzów i stałych połączeń, ale nie są one związane z zasadą stałego wałka, co jest istotne w przypadku podanego pytania. H7 jest typowym oznaczeniem tolerancji dla otworów, natomiast 'u7' wskazuje na klasy luzu, co nie pasuje do charakterystyki wałka. Takie błędne przypisanie tolerancji i luzu prowadzi do niepoprawnych wniosków o dopasowaniu. Z kolei H5/js4 również nie odpowiada zasadom pasowania ze względu na różnicę w klasach tolerancji. 'H5' jest stosunkowo szerszym pasowaniem, które może być zbyt luźne dla zastosowania, które wymaga precyzyjnego spasowania. Ostatecznie, kluczowym aspektem tego zagadnienia jest zrozumienie, że dobór odpowiedniego pasowania jest niezbędny do zapewnienia optymalnej wydajności mechanizmów, dlatego znajomość norm pasowań i tolerancji jest tak istotna w inżynierii mechanicznej. Błędne oznaczenie i interpretacja tolerancji mogą prowadzić do nieefektywności w pracy maszyn i uszkodzeń elementów. Dlatego warto skupić się na nauce właściwych zasad, które będą miały zastosowanie praktyczne w projektowaniu i produkcji maszyn.

Pytanie 6

Części maszyn, które były poddane obróbce cieplnej, można

A. toczyć kształtująco

B. frezować obwiedniowo

C. szlifować

D. dłutować

Szlifowanie to świetna metoda obróbcza dla maszyn, które przeszły obróbkę cieplną. Dzięki temu można uzyskać naprawdę wysoką precyzję i super jakość powierzchni. Jak wiadomo, stal hartowana jest strasznie twarda, więc inne metody obróbcze mogą tu zawieść. W szlifowaniu używa się narzędzi ściernych, które kręcą się i przesuwają, co pozwala na zdzieranie materiału w postaci cienkowarstwowych wiórów. Można to zobaczyć na przykład w wałach czy osiach, gdzie dokładność i jakość powierzchni są kluczowe dla prawidłowego działania. Normy takie jak ISO 9001 mocno akcentują znaczenie dobrej obróbki, a szlifowanie naprawdę jest istotnym procesem w przypadku materiałów po obróbce cieplnej.

Pytanie 7

Skrót, którym określa się metodę chemicznego osadzania powłok z gazu, to

A. HRC

B. CVD

C. PVD

D. CNP

CVD, czyli chemiczne osadzanie z fazy gazowej, to metoda, która świetnie sprawdza się przy tworzeniu cienkowarstwowych powłok na różnych materiałach. W skrócie, chodzi o to, że gazy precursorowe reagują ze sobą i tworzą stałą substancję, która osadza się na podłożu. To jest naprawdę ważne, szczególnie w przemyśle półprzewodnikowym, bo dzięki CVD możemy produkować warstwy dielektryczne, metaliczne i półprzewodnikowe, co jest super istotne przy budowie układów scalonych. Na przykład, warstwy SiO2 czy Si3N4, które są znane każdemu, kto ma do czynienia z tranzystorami, są często produkowane właśnie tą metodą. W optyce CVD też ma swoje miejsce – pozwala na tworzenie powłok antyrefleksyjnych i ochronnych na soczewkach. Warto pamiętać, że korzystając z tej technologii, trzeba przestrzegać norm bezpieczeństwa i jakości, jak ISO 9001, żeby wszystko szło zgodnie z planem i było powtarzalne. Dzięki temu, że mamy kontrolę nad warunkami procesu, CVD umożliwia osiągnięcie powłok o rewelacyjnych właściwościach mechanicznych i chemicznych, co czyni tę metodę naprawdę cenioną w różnych branżach przemysłowych.

Pytanie 8

Zgodnie z przedstawionym rysunkiem dla momentu utwierdzenia wynoszącego 1500Nm długość belki x wynosi

A. 750 mm

B. 75 mm

C. 300 mm

D. 3000 mm

W przypadku podanych nieprawidłowych odpowiedzi ważne jest zrozumienie, dlaczego każda z nich prowadzi do błędnych wniosków. Odpowiedzi takie jak 3000 mm czy 300 mm sugerują nieprawidłowe przyjęcie danych lub błędne założenie dotyczące układu sił. W przypadku długości 3000 mm, zakłada się, że moment siły wzrasta liniowo z długością, co jest błędne, ponieważ w praktyce moment jest również uzależniony od wartości siły oraz odległości od punktu przyłożenia. Podobnie, długość 300 mm jest niewystarczająca do zrównoważenia podanego momentu, co wskazuje na niepoprawne rozumienie zasad równowagi. Odpowiedź 75 mm jest również niewłaściwa, ponieważ oznaczałoby to, że siła działająca na belkę byłaby ekstremalnie wysoka, co jest niezgodne z rzeczywistością inżynierską. Kluczowe jest zrozumienie, że w statyce nie chodzi tylko o wartości liczbowej, ale o połączenie siły z odpowiednią długością, co pozwala na obliczenie momentu. Analiza błędnych odpowiedzi pokazuje typowe pułapki w myśleniu inżynierskim, takie jak ignorowanie podstawowych zasad mechaniki. Aby uniknąć tego typu pomyłek, zaleca się staranne przestudiowanie zagadnień związanych z równowagą momentów oraz zastosowanie odpowiednich wzorów w odpowiednich kontekstach. Zrozumienie tych koncepcji jest kluczowe dla skutecznego projektowania i analizy konstrukcji.

Pytanie 9

W celu szybkiej weryfikacji wałków produkowanych seryjnie, o średnicy Ó30h7, należy zastosować

A. sprawdzian tłoczkowy

B. sprawdzian szczękowy

C. mikrometr szczękowy

D. średnicówkę mikrometryczną

Sprawdzian szczękowy jest odpowiednim narzędziem do szybkiej kontroli średnicy wałków o tolerancji Ó30h7, ponieważ jest zaprojektowany do pomiarów zewnętrznych o średnich wartościach. Jego konstrukcja pozwala na łatwe i szybkie wprowadzenie do otworów a także na odczyt pomiaru bez konieczności skomplikowanej kalibracji. W praktyce, sprawdziany szczękowe są szeroko stosowane w produkcji seryjnej, gdzie wymagana jest szybka i dokładna weryfikacja wymiarów elementów, co jest niezbędne do zapewnienia jakości produkcji. Dzięki zastosowaniu sprawdzianu szczękowego możliwe jest szybkie wykrycie odchyleń od normy, co z kolei pozwala na wczesne podejmowanie działań korygujących, minimalizując straty produkcyjne. W standardach branżowych, takich jak ISO 2768, podkreśla się znaczenie właściwego pomiaru wymiarów w procesach produkcyjnych, co dodatkowo uzasadnia wybór tej metody pomiarowej w kontekście podanych wymagań.

Pytanie 10

Przedstawiony na rysunku układ sił pozostanie w równowadze, jeżeli długość belki L będzie wynosić

A. 3 m

B. 4 m

C. 6 m

D. 5 m

Długość belki L wynosząca 4 metry to poprawna odpowiedź, ponieważ w statyce kluczowe jest zrozumienie zasady równowagi momentów. Układ sił znajduje się w równowadze, gdy suma momentów sił względem dowolnego punktu wynosi zero. W przypadku sił działających na belkę, momenty te można obliczyć jako iloczyn siły oraz odległości od punktu obrotu. Kiedy długość belki wynosi 4 metry, moment wywołany przez siłę R równoważy moment wywołany przez siłę F, co zapewnia stabilność całego układu. Tego rodzaju analizy są powszechnie stosowane w inżynierii konstrukcyjnej, na przykład przy projektowaniu mostów czy budynków, gdzie odpowiednie obliczenia są kluczowe dla bezpieczeństwa konstrukcji. Również w praktyce inżynierskiej zaleca się wykorzystywanie programów symulacyjnych do weryfikacji równowagi momentów, co pozwala na bardziej precyzyjne projekty.

Pytanie 11

Aby uzyskać twardą powierzchnię odporną na zużycie, przy jednoczesnym zachowaniu plastycznego rdzenia, który nie pęka pod wpływem zmiennych obciążeń, elementy maszyn należy poddać

A. wyżarzaniu odprężającemu

B. hartowaniu na wskroś

C. hartowaniu powierzchniowemu

D. wyżarzaniu zupełnemu

Hartowanie powierzchniowe jest procesem obróbczo-termicznym, który polega na podgrzewaniu powierzchni materiału do odpowiedniej temperatury, a następnie szybkim schłodzeniu, co prowadzi do zwiększenia twardości wierzchniej warstwy przy zachowaniu plastyczności rdzenia. Tego typu obróbka jest szczególnie istotna w przypadku elementów maszyn, które muszą być odporne na ścieranie, ale jednocześnie muszą właściwie reagować na zmienne obciążenia, co jest kluczowe dla ich trwałości i niezawodności. Przykładami zastosowania hartowania powierzchniowego są wały korbowe, tłoki oraz narzędzia skrawające, które wymagają wysokiej twardości na powierzchni, aby skutecznie opierać się zużyciu, a jednocześnie muszą pozostawać wystarczająco elastyczne, aby wytrzymać dynamiczne obciążenia. W praktyce, proces ten może być realizowany poprzez zastosowanie różnych technik, takich jak hartowanie indukcyjne czy hartowanie gazowe, które są dostosowane do specyfikacji materiału oraz wymaganych właściwości mechanicznych.

Pytanie 12

Duże zbiorniki, które są narażone na korozję elektrochemiczną, zabezpiecza się przez zastosowanie

A. farby emulsyjnej

B. ochrony katodowej

C. blachy nierdzewnej

D. izolacji drewnianej

Izolacja drewniana oraz blacha nierdzewna są rozwiązaniami, które nie są najskuteczniejszymi metodami ochrony dużych zbiorników przed korozją elektrochemiczną. Izolacja drewniana może zapewniać pewien poziom ochrony, jednak nie jest w stanie całkowicie wyeliminować ryzyka korozji, gdyż drewno jest materiałem organicznym, który pod wpływem wilgoci i mikroorganizmów może ulegać degradacji. Ponadto, nie zapewnia ona właściwej elektrochemicznej równowagi, która jest niezbędna do skutecznego zapobiegania korozji. Blacha nierdzewna, chociaż jest bardziej odporna na korozję niż tradycyjne stalowe zbiorniki, nie jest rozwiązaniem samym w sobie, gdyż może być narażona na niekorzystne warunki, takie jak działanie soli czy kwasów. Farby emulsyjne, mimo że mogą chronić powierzchnię przed wilgocią, nie są wystarczające w przypadku intensywnej korozji elektrochemicznej, gdyż ich warstwa ochronna może ulegać zniszczeniu pod wpływem agresywnych substancji chemicznych. Aby skutecznie chronić zbiorniki, konieczne jest zastosowanie zintegrowanego podejścia, które obejmuje zarówno materiały ochronne, jak i technologie, takie jak właśnie ochrona katodowa. W praktyce, wiele firm stosuje kompleksowe strategie zarządzania korozją, oparte na wytycznych NACE i ISO, aby zapewnić odpowiednią ochronę przed korozją w różnych środowiskach eksploatacyjnych.

Pytanie 13

Przyrząd przedstawiony na ilustracji służy do

A. demontażu pokryw zaworów.

B. montażu tulei prowadzących.

C. ściągania łożysk.

D. montażu elementów tocznych.

Odpowiedź jest prawidłowa, ponieważ narzędzie przedstawione na ilustracji to ściągacz łożysk, który jest kluczowym elementem w obróbce mechanicznej. Jego głównym zastosowaniem jest demontaż łożysk z wałów lub od ich siedzisk bez ryzyka uszkodzenia innych elementów konstrukcji. Ściągacze łożysk są niezwykle przydatne w serwisach samochodowych i w przemyśle maszynowym, gdzie łożyska są powszechnie stosowane. Przykładem może być sytuacja, gdy konieczna jest wymiana łożysk w silniku lub w skrzyni biegów – użycie ściągacza pozwala na szybkie i precyzyjne ich usunięcie. W praktyce, dobór odpowiedniego ściągacza jest istotny, ponieważ różne rozmiary i typy łożysk wymagają użycia różnorodnych narzędzi. Zgodnie z dobrymi praktykami, każdorazowo przed użyciem ściągacza powinno się upewnić, że jego ramiona są odpowiednio dopasowane do łożyska, co minimalizuje ryzyko uszkodzenia i zwiększa efektywność pracy.

Pytanie 14

Należy kontrolować poprawność wykonania powierzchni wałka M20 x 1 za pomocą sprawdzianu

A. kąta prostego

B. granicznym tłoczkowym

C. do gwintów zewnętrznych

D. granicznym szczękowym

Odpowiedź "do gwintów zewnętrznych" jest poprawna, ponieważ kontrolowanie poprawności wykonania gwintów zewnętrznych, takich jak M20 x 1, wymaga zastosowania odpowiednich przyrządów pomiarowych. Zazwyczaj do tego celu stosuje się sprawdziany gwintów zewnętrznych, które pozwalają na ocenę, czy wykonany gwint spełnia wymagane wymiary i tolerancje, zgodnie z normami ISO. Dobrą praktyką jest regularne sprawdzanie gwintów po obróbce, aby uniknąć problemów z montażem elementów, które mogą prowadzić do awarii w dalszej eksploatacji. Na przykład, jeżeli gwint jest źle wykonany, może to uniemożliwić prawidłowe połączenie z innym elementem, co w przypadku konstrukcji mechanicznych może być katastrofalne. Dodatkowo, stosowanie sprawdzianów gwintów zewnętrznych jest zgodne z ogólnymi standardami jakości w przemyśle, które podkreślają znaczenie precyzyjnej kontroli wymiarów w procesie produkcyjnym.

Pytanie 15

Produkcja, która cechuje się dużą ilością wytworzonych towarów oraz niskim kosztem jednostkowym, to

A. prototypowa

B. jednostkowa

C. seryjna

D. wielkoseryjna

Produkcja jednostkowa to po prostu wytwarzanie pojedynczych rzeczy, co sprawia, że nie da się osiągnąć niskiego kosztu jednostkowego. Taki sposób produkcji często widzimy w rzemiośle artystycznym lub w projektach specjalnych, gdzie każdy produkt jest wyjątkowy, co sprawia, że trwa to dłużej i kosztuje więcej. Z drugiej strony produkcja prototypowa zajmuje się tworzeniem nowych modeli, które są testowane zanim trafią na rynek. Często to związane jest z nowinkami i eksperymentowaniem, co też nie sprzyja niskim kosztom. Produkcja seryjna natomiast robi ograniczoną ilość wyrobów według specyfikacji i często jest droższa niż wielkoseryjna. Ludzie często mylą te pojęcia, myśląc, że wszystkie formy produkcji można porównać w ten sam sposób pod kątem kosztów i efektywności, co prowadzi do błędnych wniosków. Najważniejsze jest zrozumienie, że różne metody produkcji są dostosowane do różnych potrzeb rynkowych i strategii firm, co wpływa na efektywność i koszty.

Pytanie 16

Z jakiego materiału powinny być wykonane panewki łożyska ślizgowego wału pracującego w wysokich temperaturach?

A. żeliwa

B. brązu

C. mosiądzu

D. aluminium

Mosiądz to naprawdę świetny materiał, jeśli chodzi o panewki łożyskowe w wałach, które pracują w wysokich temperaturach. Ma super właściwości mechaniczne i termiczne, co czyni go idealnym wyborem. To stop miedzi z cynkiem, a dzięki temu dobrze znosi korozję i ma dobre właściwości smarne, co jest bardzo ważne w sytuacjach, gdzie tarcie jest nieuniknione. Mosiężne panewki są bardziej trwałe i stabilne, nawet w trudnych warunkach. Przykładowo, w silnikach elektrycznych używa się mosiądzu, żeby zredukować tarcie, a to wpływa na lepsze działanie silnika. W motoryzacji także coraz częściej spotykane są panewki z mosiądzu, bo świetnie sobie radzą z wysokimi obciążeniami i temperaturami, co zwiększa ich niezawodność. Normy ISO i SAE mówią, że mosiądz jest preferowany w takich miejscach, gdzie wymagana jest wydajność i długowieczność.

Pytanie 17

Ile wynosi stała sprężyny zastępczej układu przedstawionego na rysunku, jeżeli c1=3000 N/cm, c2=1000 N/cm?

A. 4000 N/cm

B. 1500 N/cm

C. 3000 N/cm

D. 1000 N/cm

W układzie równoległym sprężyn, stała sprężyny zastępczej (c) jest sumą stałych poszczególnych sprężyn, co można zapisać matematycznie jako c = c1 + c2. W przypadku podanych wartości c1 = 3000 N/cm oraz c2 = 1000 N/cm, obliczenia są następujące: 3000 N/cm + 1000 N/cm = 4000 N/cm. Zrozumienie tego procesu jest kluczowe w inżynierii oraz mechanice, gdyż pozwala na skuteczne projektowanie układów sprężynowych, które są powszechnie stosowane w różnych aplikacjach, takich jak amortyzatory w pojazdach, mechanizmy zawieszenia oraz w systemach stropowych. Zgodnie z zasadami inżynieryjnymi, poprawne obliczenie stałej sprężyny jest niezbędne do zapewnienia bezpieczeństwa oraz efektywności działania systemów mechanicznych. W praktyce, wiedza ta jest zastosowywana w projektowaniu i analizie sprężyn w różnych branżach, w tym motoryzacyjnej oraz budowlanej.

Pytanie 18

Otwór w części przedstawionej na rysunku należy wywiercić wiertłem pozostawiając naddatek na dalszą obróbkę, a następnie

A. nawiercić nawiertakiem nakiełkującym.

B. po wiercić wiertłem krętym na wymiar nominalny.

C. rozwiercić rozwiertakiem zgrubnym i wykańczającym.

D. pogłębić pogłębiaczem.

Rozwiercanie otworu rozwiertakiem zgrubnym i wykańczającym jest właściwą metodą obróbcza po wierceniu, szczególnie w kontekście otworów o wymaganej dokładności wymiarowej i jakości powierzchni. Otwór oznaczony jako Ø12H7 wymaga precyzyjnego wymiaru, a tolerancja H7 wskazuje na niewielkie dopuszczalne odchylenia od nominalnej średnicy. Stosowanie rozwiertaka zgrubnego pozwala na pierwsze, szybsze uzyskanie zbliżonego wymiaru, a następnie rozwiertak wykańczający pozwala na osiągnięcie ostatecznej dokładności. Dzięki temu procesowi można uzyskać otwory, które spełniają wysokie standardy jakości, co jest kluczowe w aplikacjach inżynieryjnych oraz w produkcji masowej. W praktyce, takie podejście jest zgodne z normami ISO dla obróbki skrawaniem, które podkreślają konieczność stosowania odpowiednich narzędzi dostosowanych do specyficznych wymagań obróbczych. Użycie rozwiertaka w tym przypadku jest zatem najlepszą praktyką, gwarantującą zarówno precyzyjny wymiar, jak i odpowiednią jakość powierzchni.

Pytanie 19

Suwmiarka, która posiada 10 kresek na noniuszu, pozwala na pomiar z dokładnością odczytu wynoszącą

A. 0,02 mm

B. 0,05 mm

C. 0,01 mm

D. 0,10 mm

Suwmiarka z noniuszem mająca 10 kresek pozwala na pomiary z dokładnością 0,10 mm. Ten nonusz to taki element, który pomaga odczytać wartości pomiędzy głównymi podziałkami. Przy suwmiarce z 10 kreskami każda z nich odpowiada 0,01 mm. Więc jeśli odczytujesz jedną z tych kresek, masz dokładność pomiaru wynoszącą 0,10 mm, czyli to tak, jakbyś miał pomiar do jednego dziesiątego milimetra. Tego typu suwmiarka jest znana w inżynierii i przydatna w warsztatach, na przykład przy obróbce metalu, gdzie precyzja jest mega istotna. Używanie suwmiarki na pewno pomaga w utrzymaniu norm jakościowych, co ma znaczenie w różnych branżach, takich jak lotnictwo, motoryzacja czy elektronika, gdzie tolerancje wymiarowe są super ważne dla bezpieczeństwa i funkcjonowania produktów.

Pytanie 20

Podczas naprawy podzespołu wymieniono 6 śrub mocujących, 4 łożyska toczne oraz 2 uszczelki. Remont trwał 4,5 godziny. Określ koszt naprawy podzespołu, korzystając z danych zawartych w tabeli.

Dane wejściowe	Cena jednostkowa zł
Śruba mocująca	2,50
Kołek ustalający	1,20
Łożysko toczne	35,00
Łożysko ślizgowe	40,00
Uszczelka	4,50
Koszt 1 roboczogodziny	72,00

A. 426,00 zł

B. 434,20 zł

C. 508,00 zł

D. 488,00 zł

Wybór odpowiedzi 488,00 zł jest poprawny, ponieważ prawidłowo odzwierciedla całkowity koszt naprawy podzespołu. Proces ten obejmował wymianę sześciu śrub mocujących, czterech łożysk tocznych oraz dwóch uszczelek, co należy uwzględnić przy obliczaniu kosztów materiałów. Kluczowym aspektem obliczeń jest również koszt robocizny, który w typowych procedurach serwisowych jest obliczany na podstawie godzin pracy oraz stawki za roboczogodzinę. Używanie szczegółowej wyceny części oraz ich kosztów robocizny jest standardem w branży, co zapewnia przejrzystość oraz efektywność finansową. W trakcie takich napraw warto również rozważyć zalecane praktyki, jak stosowanie materiałów wysokiej jakości, co może wpłynąć na trwałość podzespołu. Poprawne podejście do kalkulacji kosztów naprawy jest nie tylko istotne dla poprawności finansowej, ale także dla budowania zaufania między dostawcą usług a klientem.

Pytanie 21

Na rysunku przedstawiono oznaczenie tolerancji

A. bicia.

B. walcowości.

C. okrągłości.

D. współosiowości.

Błędne odpowiedzi wynikają z nieporozumienia dotyczącego oznaczeń tolerancji geometrycznych. Odpowiedzi wskazujące na współosiowość, okrągłość czy bicie nie odnoszą się do symbolu przedstawiającego walcowość, co prowadzi do fundamentalnych błędów w ocenie kształtów i wymagań jakościowych. Współosiowość, definiowana jako zdolność do utrzymania osi obrotu w idealnym położeniu względem innej osi, jest kluczowa w elementach, które muszą współpracować, takich jak łożyska. Okrągłość dotyczy natomiast kształtu przekroju poprzecznego obiektu, natomiast bicie określa odchylenie od centralnej osi i jest możliwe w elementach rotacyjnych. Oznaczenia te mają swoje specyficzne zastosowania, ale nie można ich mylić z walcowością, która koncentruje się na zachowaniu średnicy wzdłuż długości. Typowe błędy myślowe prowadzące do tych niepoprawnych wniosków często wynikają z ogólnego zrozumienia tolerancji geometrycznych bez znajomości konkretnego kontekstu ich zastosowania. Kluczowe jest, aby inżynierowie stosowali się do norm, takich jak ISO 2768, które dostarczają wytyczne w zakresie tolerancji ogólnych, co ma kluczowe znaczenie w zapewnieniu wymagań jakościowych w procesach produkcyjnych.

Pytanie 22

Jaki jest koszt jednostkowy produkcji elementu, jeśli obróbka jednej sztuki trwa 30 minut, cena materiału wynosi 10 zł/szt., koszt energii elektrycznej to 5 zł/godz., a wynagrodzenie pracownika to 30 zł/godz.?

A. 27,50 zł

B. 65,00 zł

C. 45,00 zł

D. 42,50 zł

Koszt jednostkowy wytworzenia elementu oblicza się, sumując koszty materiałów, pracy i energii. W tym przypadku, koszt materiału wynosi 10 zł, co stanowi podstawowy koszt surowca. Koszt pracy można obliczyć na podstawie stawki godzinowej pracownika. Pracownik zarabia 30 zł za godzinę, a obróbka 1 sztuki trwa 30 minut, co oznacza, że koszt pracy na jeden element wynosi 15 zł (30 zł/godz. * 0,5 godz.). Koszt energii elektrycznej, przy stawce 5 zł za godzinę, dla 30 minut to 2,50 zł (5 zł/godz. * 0,5 godz.). Sumując wszystkie te koszty: 10 zł (materiał) + 15 zł (praca) + 2,50 zł (energia), otrzymujemy 27,50 zł jako całkowity koszt jednostkowy. Taki sposób kalkulacji kosztów jednostkowych jest zgodny z najlepszymi praktykami w zarządzaniu kosztami produkcji, umożliwiając efektywne planowanie budżetu i optymalizację procesów produkcyjnych.

Pytanie 23

Jakie procesy powinny zostać zastosowane, aby poprawić właściwości wytrzymałościowe elementów wykonanych ze stopów aluminium?

A. przesycanie i starzenie

B. hartowanie i azotowanie

C. wyżarzanie i sezonowanie

D. hartowanie i odpuszczanie

Hartowanie i odpuszczanie to procesy stosowane głównie w stali, które nie są odpowiednie dla stopów aluminium. Hartowanie polega na nagrzewaniu materiału do wysokiej temperatury, a następnie szybkim schłodzeniu, co prowadzi do utworzenia twardej, ale kruchnej struktury. Odpuszczanie, które następuje w celu zmniejszenia naprężeń wewnętrznych, jest również mniej efektywne w przypadku aluminium. Azotowanie to technika stosowana do zwiększenia twardości powierzchni stali, a nie aluminium, przez wprowadzenie azotu do warstwy wierzchniej. Z kolei wyżarzanie i sezonowanie są procesami, które mają zastosowanie głównie w kontekście stali i nie przyczyniają się do poprawy wytrzymałości stopów aluminium w taki sposób, jak przesycanie i starzenie. Typowe błędy myślowe polegają na myleniu procesów obróbczych, które są specyficzne dla różnych rodzajów materiałów. W kontekście stopów aluminium korzysta się z unikalnych procesów, które są zgodne z ich fizycznymi właściwościami i mikrostrukturą. Dlatego kluczowe jest zastosowanie odpowiednich technologii, które w pełni wykorzystują potencjał materiałów, zamiast stosować techniki odpowiednie dla innych metali.

Pytanie 24

Przedstawiony na rysunku nóż tokarski służy do toczenia

A. wzdłużnego powierzchni zewnętrznych.

B. rowków wewnętrznych.

C. podcięć zewnętrznych.

D. zewnętrznych gwintów wielowchodowych.

Wszystkie niepoprawne odpowiedzi sugerują zastosowania narzędzia, które nie odpowiadają jego rzeczywistym właściwościom i konstrukcji. Toczenie podcięć zewnętrznych i zewnętrznych gwintów wielowchodowych wymaga narzędzi o zupełnie innej geometrii. Nóż tokarski przeznaczony do toczenia podcięć zewnętrznych posiada inny kształt ostrza, który umożliwia skuteczne skrawanie na zewnątrz detalu, co jest całkowicie sprzeczne z funkcją przedstawionego narzędzia. Z kolei toczenie zewnętrznych gwintów wymaga narzędzi przystosowanych do tworzenia spiralnych rowków zewnętrznych, co również nie może być realizowane za pomocą narzędzia zaprezentowanego na rysunku. Dodatkowo, toczenie wzdłużnego powierzchni zewnętrznych to jeszcze inny, złożony proces, który wymaga narzędzi o szerszym ostrzu i innej konstrukcji. Typowym błędem myślowym prowadzącym do tych niepoprawnych wniosków jest mylenie funkcji narzędzi skrawających oraz ich specyfikacji. Warto podkreślić, że dobór odpowiedniego narzędzia do konkretnego zadania jest kluczowy dla osiągnięcia oczekiwanych rezultatów w obróbce skrawaniem, co jest zgodne z zasadami inżynierii produkcji i najlepszymi praktykami branżowymi.

Pytanie 25

Produkcja cylindra z dnem o kształcie krążka jest realizowana w procesie obróbki plastycznej poprzez

A. kucie swobodne

B. walcowanie

C. kucie matrycowe

D. tłoczenie

Tłoczenie to zaawansowana metoda obróbki plastycznej, która polega na formowaniu materiału przez oddziaływanie sił zewnętrznych za pomocą formy. Jest to proces, który najlepiej nadaje się do produkcji elementów o dużych nakładach, gdzie wymagana jest powtarzalność i precyzja. W przypadku produkcji cylindra z dnem w kształcie krążka, tłoczenie umożliwia uzyskanie pożądanych kształtów z materiałów takich jak blachy metalowe, co jest niezbędne w przemyśle motoryzacyjnym, lotniczym czy elektronicznym. Proces ten jest zgodny z normami ISO dotyczącymi jakości wyrobów metalowych, co zapewnia wysoką jakość końcowych produktów. Przykładami zastosowania tłoczenia są produkcja elementów nadwozia samochodowego oraz obudów urządzeń elektronicznych, gdzie precyzyjne kształty są kluczowe dla funkcjonalności i estetyki.

Pytanie 26

Materiał, który nie jest wykorzystywany w procesie produkcji panewek łożysk dzielonych to

A. stop cynowy.

B. intermetal.

C. staliwo.

D. brąz ołowiowy.

Patrząc na inne materiały, można zauważyć, że intermetal, brąz ołowiowy i stop cynowy mają swoje miejsce w produkcji panewek łożysk dzielonych. Intermetal to materiał kompozytowy, który ma świetne właściwości mechaniczne i dobrą odporność na ścieranie, co czyni go dobrym wyborem, gdy łożyska muszą wytrzymać duże obciążenia. Znacznie zwiększa trwałość i niezawodność łożysk, co jest ważne w różnych zastosowaniach przemysłowych i w motoryzacji. Z kolei brąz ołowiowy jest znany z doskonałych właściwości smarnych i niskiego tarcia, a jego odporność na korozję sprawia, że jest idealny do produkcji panewek, szczególnie w sektorze maszynowym. Stop cynowy też ma swoje zastosowanie w łożyskach, bo dobrze znosi ścieranie i ma przyzwoite właściwości smarne. Często łączy się go z innymi materiałami, co podnosi jego trwałość. Wybór złego materiału, jak staliwo, może spowodować szybkie zużycie i awarie łożysk. Dlatego warto znać właściwości materiałów i to, jak je stosować, zgodnie z branżowymi standardami, które mówią, jakie materiały są odpowiednie w danych warunkach pracy łożysk.

Pytanie 27

Jakie zastosowanie ma defektoskopia?

A. wykonywania pomiarów wytrzymałości elementów maszyn

B. identyfikacji wad powierzchniowych i wewnętrznych elementów

C. ustalania składu chemicznego metali oraz ich stopów

D. uzdrawiania mikrouszkodzeń elementów maszyn

Defektoskopia to kluczowa metoda stosowana w diagnostyce i kontroli jakości materiałów oraz części maszyn, która pozwala na wykrywanie wad powierzchniowych i wewnętrznych. W praktyce, techniki defektoskopowe, takie jak ultradźwiękowe, radiograficzne, czy magnetyczne, są wykorzystywane do identyfikacji pęknięć, porów, wtrąceń oraz innych defektów, które mogą wpływać na właściwości mechaniczne i funkcjonalność elementów. Przykładem zastosowania defektoskopii jest kontrola spoin w konstrukcjach spawanych, gdzie wykrycie nawet najmniejszych wad może zapobiec katastrofom. Zgodnie z normą ISO 9712, defektoskopia jest niezbędnym krokiem w procesie zapewnienia bezpieczeństwa i niezawodności produktów, szczególnie w branżach takich jak lotnictwo, motoryzacja czy energetyka. Umożliwia także oszczędność czasu i kosztów, ponieważ wcześniejsze wykrycie wad pozwala na ich eliminację przed wprowadzeniem produktów na rynek.

Pytanie 28

W produkcji masowej surowcami wykorzystywanymi do tworzenia elementów typu tuleja o dużych wymiarach są

A. pręty ciągnione

B. pręty walcowane

C. odkuwki matrycowe

D. odkuwki swobodne

Pręty ciągnione i walcowane, mimo że są popularnymi półfabrykatami w wielu zastosowaniach, nie są odpowiednie do produkcji dużych tulei. Pręty ciągnione, chociaż charakteryzują się dobrą jakością i wytrzymałością, są zazwyczaj stosowane w produkcji elementów o mniejszych wymiarach ze względu na ograniczenia wynikające z procesu ciągnienia, który nie pozwala na uzyskanie dużych gabarytów bez utraty jakości materiału. Z kolei pręty walcowane, choć mogą być dostępne w większych średnicach, oferują mniejszą precyzję wymiarową oraz niekorzystne właściwości mechaniczne w porównaniu z odkuwkami matrycowymi. Odkówki swobodne, chociaż mogą być wykorzystane do produkcji tulei, są bardziej odpowiednie do elementów o prostszych kształtach, a ich proces produkcji jest mniej efektywny, gdy chodzi o uzyskanie dużych i precyzyjnych wymiarów. Wybór niewłaściwego półfabrykatu może prowadzić do poważnych konsekwencji w postaci obniżonej jakości końcowego produktu, co jest szczególnie nieakceptowalne w zastosowaniach wymagających wysokiej niezawodności. Dlatego w produkcji dużych tulei, szczególnie tych wykorzystywanych w krytycznych aplikacjach, odkuwki matrycowe są preferowanym rozwiązaniem, które zapewnia zarówno wydajność produkcyjną, jak i jakość materiału.

Pytanie 29

Tworząc proces technologiczny montażu, powinno się uwzględnić, że czas jednostkowy dla poszczególnych operacji powinien wynosić

A. jednostce montażowej

B. taktowi montażu

C. normie czasu

D. cyklowi montażu

Takt montażu to kluczowy wskaźnik w procesach produkcyjnych, który określa maksymalny czas potrzebny na wykonanie określonej operacji w celu zrealizowania założonej produkcji w danym okresie. Zastosowanie taktu montażu pozwala na synchronizację wszystkich operacji w procesie produkcji, co jest niezwykle istotne w kontekście wydajności i jakości. Przykładowo, w linii montażowej samochodów, jeśli takt montażu wynosi 60 sekund, każda operacja musi być zrealizowana w czasie nie przekraczającym jednej minuty. Oznacza to, że czas jednostkowy każdej operacji powinien być ściśle dopasowany do tego parametru, co pozwala na płynne przechodzenie między poszczególnymi etapami produkcji. Ważne jest, aby projektować procesy tak, aby możliwe było ich dostosowywanie w przypadku zmian w zapotrzebowaniu. Dobre praktyki wskazują, że regularna analiza i dostosowywanie taktu montażu do aktualnych potrzeb produkcyjnych jest kluczowe dla optymalizacji efektywności i kosztów produkcji.

Pytanie 30

Po wyprodukowaniu 1 000 sztuk wyrobu, całkowite koszty materiałów wyniosły 60 000 zł, koszty produkcji 10 000 zł, wydatki na płace 25 000 zł, a pozostałe koszty wyniosły 5 000 zł. Jaki jest koszt własny jednej sztuki gotowego wyrobu?

A. 5 zł

B. 1 000 zł

C. 100 zł

D. 50 zł

Koszt własny 1 szt. wyrobu gotowego obliczamy, sumując wszystkie koszty związane z produkcją, a następnie dzieląc przez liczbę wyprodukowanych sztuk. W tym przypadku mamy następujące koszty: koszty materiałów wynoszące 60 000 zł, koszty wydziałowe 10 000 zł, koszty płac 25 000 zł oraz pozostałe koszty w wysokości 5 000 zł. Suma tych kosztów to 100 000 zł. Dzieląc tę kwotę przez 1 000 wyrobów, otrzymujemy koszt własny 1 szt. wyrobu gotowego równy 100 zł. W praktyce, obliczanie kosztów własnych jest kluczowe dla zarządzania finansami przedsiębiorstwa oraz ustalania cen sprzedaży. W branży produkcyjnej dokładne określenie kosztu jednostkowego pozwala na lepsze planowanie budżetu i podejmowanie decyzji dotyczących zakupów materiałów czy wynajmu maszyn. Stosowanie odpowiednich narzędzi analitycznych, takich jak kalkulacja kosztów, jest zgodne z najlepszymi praktykami w zarządzaniu produkcją i kontrolą kosztów."

Pytanie 31

Jakie jest teoretyczne zużycie mosiądzu na jeden surowy odlew koła zębatego, mając na uwadze, że masa 80 odlewów wynosi 1 040 kg?

A. 18 kg

B. 15 kg

C. 13 kg

D. 10 kg

Odpowiedź 13 kg to dobry wybór, bo żeby obliczyć, ile mosiądzu potrzeba na jeden odlew koła zębatego, musimy najpierw wiedzieć, ile waży jeden odlew. W tym przypadku 80 odlewów waży 1040 kg, więc łatwo wyliczyć, że jeden odlew to 1040 kg podzielone przez 80, co daje 13 kg. To, co zrobiłeś, pokazuje, że znasz się na obliczeniach, co jest mega ważne w inżynierii. Dobre obliczenia pomagają uniknąć marnowania materiałów i są kluczowe, żeby produkcja była efektywna. W odlewnictwie, wiedza o tym, ile materiły potrzebujemy, jest super istotna, żeby odpowiednio zaplanować koszty i poprawić procesy. Dodatkowo, to też ma znaczenie dla recyklingu metali, bo trzeba wiedzieć, ile surowca potrzebujemy, żeby dbać o środowisko i zrównoważony rozwój.

Pytanie 32

Jakiej metody nie można wykorzystać do wytworzenia gwintu na śrubie?

A. przeciągania

B. frezowania

C. toczenia

D. walcowania

Odpowiedź "przeciąganie" jest prawidłowa, ponieważ jest to metoda obróbcza, która nie jest stosowana do wykonywania gwintów w śrubach. Przeciąganie polega na przemieszczaniu narzędzia przez materiał w celu uzyskania pożądanych wymiarów lub kształtów, ale nie jest przystosowane do wytwarzania gwintów. W praktyce do produkcji gwintów stosuje się inne metody, takie jak walcowanie, frezowanie i toczenie. Walcowanie gwintów to proces, w którym materiał jest formowany przez przesuwające się narzędzia, co pozwala na uzyskanie wyjątkowo wytrzymałych gwintów. Frezowanie gwintów wykorzystuje narzędzie skrawające do kształtowania gwintu, natomiast toczenie polega na obracaniu materiału i odcinaniu go w celu uzyskania odpowiedniej geometrii. Te metody są zgodne z najlepszymi praktykami branżowymi i pozwalają na produkcję gwintów o wysokiej precyzji i stabilności. Zastosowanie odpowiednich technik obróbczych ma kluczowe znaczenie dla osiągnięcia wymaganej jakości oraz właściwego dopasowania elementów w złożonych konstrukcjach mechanicznych.

Pytanie 33

Technologiczną metodą toczenia długich stożków o małej zbieżności na tokarce uniwersalnej jest proces obróbki

A. w uchwycie mimośrodowym

B. nożem kształtowym

C. z przesunięciem konika

D. przy skręceniu sań narzędziowych

Skręcenie sań narzędziowych jest techniką, która najczęściej stosowana jest do toczenia elementów o stałych średnicach, a nie do toczenia długich stożków o niewielkiej zbieżności. Ta metoda polega na zmianie kąta ustawienia narzędzia w poziomie, co w przypadku toczenia stożków może prowadzić do trudności w uzyskaniu wymaganych tolerancji oraz jakości powierzchni. Toczenie nożem kształtowym jest inną formą obróbki, która z kolei znajduje zastosowanie przy produkcji elementów o konkretnych profilach, jednak nie jest optymalnym rozwiązaniem przy toczeniu długich stożków, gdzie precyzyjna kontrola zbieżności jest kluczowa. Użycie uchwytu mimośrodowego również nie jest zgodne z zasadami toczenia długich stożków, ponieważ wprowadza dodatkowe komplikacje w stabilności mocowania materiału, co może wpływać na jakość obróbki oraz bezpieczeństwo procesu. Typowe błędy myślowe prowadzące do wyboru tych technik wynikają z niepełnego zrozumienia specyfiki obróbki stożkowej oraz niewłaściwej oceny wymagań dotyczących precyzji i jakości. W praktyce każdy operator maszyny powinien być świadomy, że dobór odpowiedniej techniki toczenia ma kluczowe znaczenie dla uzyskania pożądanych rezultatów oraz wydajności całego procesu produkcyjnego.

Pytanie 34

Dwa pręty o tych samych średnicach oraz długościach początkowych są poddawane identycznej sile. Wydłużenie pręta z materiału o dwa razy większym module Younga w porównaniu do drugiego pręta będzie

A. 2 razy mniejsze

B. 4 razy mniejsze

C. 4 razy większe

D. 2 razy większe

Wybierając inne odpowiedzi, można natknąć się na typowe błędy myślowe, które polegają na nieprawidłowym zrozumieniu relacji między modułem Younga a wydłużeniem pręta. Na przykład, rozważając cztery razy mniejsze wydłużenie, można błędnie założyć, że podwojenie modułu Younga prowadzi do proporcjonalnego zmniejszenia wydłużenia, jednak nie jest to zgodne z zasadą odwrotności. W rzeczywistości, podwojenie modułu Younga prowadzi do zmniejszenia wydłużenia o połowę, a nie o 75%. Odpowiedzi takie jak cztery razy większe, są wynikiem nieprawidłowego zestawienia danych. Wydłużenie nie jest bezpośrednio proporcjonalne do siły w kontekście materiałów o różnym module Younga, a także niemożliwe jest, aby jeden pręt był wydłużany czterokrotnie bardziej niż drugi przy tej samej sile. Również odpowiedzi sugerujące, że wydłużenie jest proporcjonalne do długości pręta lub jego masy, są mylące, ponieważ materiały zachowują się zgodnie z zasadą spr

Pytanie 35

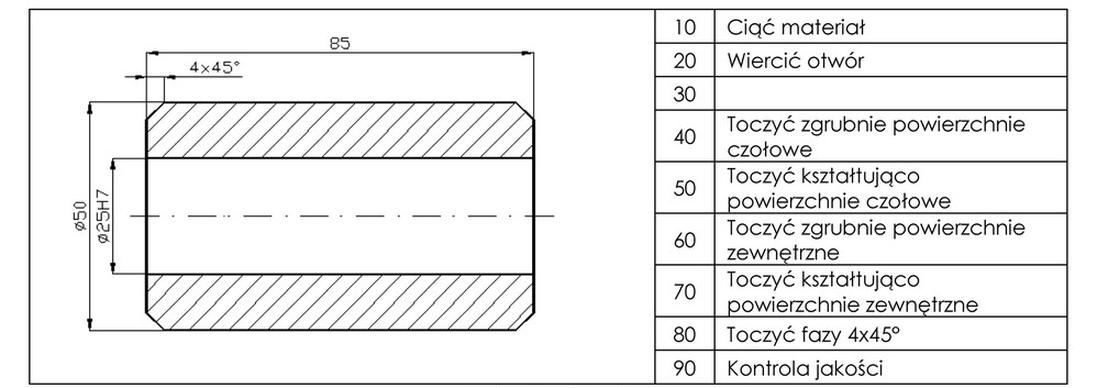

W pozycji 30 procesu technologicznego obróbki części przedstawionej na rysunku należy wpisać:

A. Rozwiercać otwór.

B. Frezować rowek.

C. Dłutować rowek.

D. Pogłębiać otwór.

Odpowiedź "Rozwiercać otwór" jest poprawna, ponieważ odnosi się do standardowych praktyk obróbczych w inżynierii. Na rysunku znajduje się otwór o wymiarze fi 25H7, co oznacza, że otwór ma określoną tolerancję. Tolerancja H7 jest powszechnie stosowana dla otworów, które mają być rozwiercane, ponieważ zapewnia odpowiedni zakres wymiarowy i jakość powierzchni. Rozwiercanie jest kluczowym procesem, który pozwala na uzyskanie precyzyjnego i gładkiego otworu, co jest niezbędne w wielu zastosowaniach inżynierskich, takich jak montaż elementów mechanicznych. W praktyce, po wykonaniu otworu przez wiercenie, rozwiercanie jest istotnym krokiem, który zapewnia, że końcowy wymiar otworu spełnia wymagania techniczne. Podczas rozwiercania, narzędzie obróbcze przemieszcza się wzdłuż osi otworu, co umożliwia precyzyjne dopasowanie wymiarów, a także poprawę jakości powierzchni poprzez redukcję chropowatości. Taki proces jest zgodny z najlepszymi praktykami w obróbce skrawaniem, które zalecają rozwiercanie jako standardowy krok po wierceniu w produkcji części mechanicznych.

Pytanie 36

Jeśli czas potrzebny na wyprodukowaniu 12 sztuk motoreduktorów to 6 godzin, to jaki jest obliczony takt ich montażu?

A. 720 minut

B. 30 minut

C. 72 minuty

D. 300 minut

Poprawna odpowiedź wynosi 30 minut, co można obliczyć, dzieląc całkowity czas produkcji przez liczbę jednostek. W tym przypadku: 6 godzin to 360 minut. Podzielając 360 minut przez 12 sztuk motoreduktorów, otrzymujemy 30 minut na każdy motoreduktor. Takt produkcyjny to kluczowy wskaźnik w zarządzaniu produkcją, który informuje o czasie potrzebnym do wytworzenia jednej jednostki produktu. W praktyce, wiedza o takcie produkcyjnym jest niezwykle istotna, ponieważ umożliwia efektywne planowanie i optymalizację procesu produkcji. Na przykład, w branżach takich jak motoryzacja czy elektronika, gdzie produkcja odbywa się na dużą skalę, dokładne obliczenie taktu pozwala na lepsze dostosowanie zasobów ludzkich oraz maszyn do zapotrzebowania na produkt, co prowadzi do zwiększenia wydajności oraz redukcji kosztów. Praktyczne zastosowanie wiedzy o takcie produkcyjnym przyczynia się również do identyfikacji wąskich gardeł w procesie produkcyjnym, co jest kluczowe dla ciągłego doskonalenia operacyjnego.

Pytanie 37

Elementy korpusu maszyn wykonane z żeliwa powinny być produkowane metodą

A. odlewania

B. obróbki skrawaniem

C. obróbki plastycznej

D. spawania

Odpowiedź "odlewania" jest poprawna, ponieważ żeliwo jest materiałem, który najlepiej nadaje się do produkcji poprzez proces odlewania. Proces ten pozwala na wytwarzanie złożonych kształtów, które są trudne do osiągnięcia innymi metodami, co jest szczególnie istotne w kontekście elementów maszyn. Odlewanie żeliwa, dzięki jego niskiej temperaturze topnienia oraz dobrej płynności, umożliwia uzyskanie elementów o wysokiej precyzji i gładkości powierzchni. Przykłady zastosowania odlewania żeliwa obejmują produkcję korpusów silników, bloków silników, a także części konstrukcyjnych, takich jak wsporniki i osie. W przemyśle motoryzacyjnym i maszynowym odlewanie stanowi kluczowy proces wytwarzania, spełniając normy jakościowe zgodne z europejskimi standardami. Dodatkowo, odlewanie pozwala na efektywne wykorzystanie materiału, minimalizując odpady produkcyjne, co jest zgodne z zasadami zrównoważonego rozwoju.

Pytanie 38

Osoba prowadząca zakład mechaniczny, w którym generowane są odpady niebezpieczne, może stosować uproszczoną ewidencję, jeżeli ilość wytworzonych odpadów nie przekracza

A. 5 ton rocznie

B. 5 ton miesięcznie

C. 100 kg rocznie

D. 100 kg miesięcznie

Odpowiedź 100 kg rocznie jest poprawna, ponieważ zgodnie z przepisami prawa, przedsiębiorcy prowadzący działalność, której efektem jest wytwarzanie odpadów niebezpiecznych, mogą korzystać z uproszczonej ewidencji, pod warunkiem, że roczna ilość tych odpadów nie przekracza 100 kg. Taka regulacja ma na celu uproszczenie procedur dla mniejszych podmiotów, które nie wytwarzają dużych ilości odpadów. Przykładem zastosowania tej zasady może być mała firma zajmująca się konserwacją sprzętu elektronicznego, w której wytwarzane są jedynie niewielkie ilości odpadów chemicznych. W sytuacji, gdy wytwarzanie odpadów jest ograniczone, przedsiębiorca może skorzystać z uproszczonej ewidencji, co pozwala mu zaoszczędzić czas i zasoby na zbieranie i raportowanie danych. Ponadto, dobra praktyka w obszarze zarządzania odpadami zaleca stosowanie systemów, które umożliwiają monitoring i ocenę ilości wytwarzanych odpadów, aby w razie potrzeby móc dostosować metody ich zarządzania zgodnie z obowiązującymi przepisami.

Pytanie 39

Część maszyny przedstawioną na rysunku wykonano na

A. wiertarce promieniowej.

B. przeciągarce.

C. tokarce uniwersalnej.

D. frezarce pionowej.

Tokarka uniwersalna to naprawdę świetne urządzenie do obróbki różnych elementów, zwłaszcza tych o kształcie obrotowym. Patrząc na rysunek, widać, że ta część ma walcowaty kształt z otworem wewnętrznym, co wskazuje, że idealnie nadaje się do obróbki na tokarce. Te tokarki są bardzo uniwersalne, bo mają sporo różnych narzędzi i akcesoriów, co pozwala na pracę z różnymi materiałami – metalami, plastikiem czy nawet drewnem. Można na nich zrobić na przykład wałki, tuleje czy bardziej skomplikowane elementy maszyn. Ważne jest też, że normy, takie jak te z ISO czy PN-EN 12417, pomagają utrzymać dobrą jakość produktów. W inżynierii naprawdę istotne jest, żeby znać odpowiednie maszyny do obróbki, bo to ma wpływ na jakość produkcji i końcowy efekt, więc tokarka uniwersalna to absolutny must-have w każdym warsztacie.

Pytanie 40

Symbolem graficznym przedstawionym na rysunku oznaczana jest

A. tolerancja nachylenia.

B. chropowatość powierzchni.

C. tolerancja przecinających się osi.

D. spoina pachwinowa.

Ten symbol na rysunku to standardowe oznaczenie chropowatości powierzchni, które jest mega ważne w inżynierii mechanicznej i produkcji. Chropowatość to taki parametr, który mówi o jakości wykończenia powierzchni obiektu i realnie wpływa na jego funkcjonalność, jak przyczepność czy odporność na zużycie. Oznaczenia, na przykład 'Ra 25', pokazują średnią arytmetyczną odchyłek profilu, co daje inżynierom i technikom możliwość precyzyjnego określenia, jakie standardy produkcji są potrzebne. Używanie odpowiednich symboli i norm, jak ISO 1302, jest super ważne w dokumentacji technicznej, bo pozwala wszystkim uczestnikom procesu produkcyjnego zrozumieć wymagania związane z wykończeniem powierzchni. W przemyśle motoryzacyjnym na przykład, dobry dobór chropowatości powierzchni ma kluczowe znaczenie dla trwałości i bezpieczeństwa komponentów, co całkiem dobrze pokazuje, jak istotne jest precyzyjne oznaczanie i kontrolowanie chropowatości.
