Pytanie 1

Podczas wprowadzania programu obróbkowego w przedstawionym oknie należy wpisać

A. wymiary przestrzeni roboczej.

B. wartość przesunięcia punktu zerowego.

C. wymiary przedmiotu obrabianego.

D. wartość korekcji narzędzia.

Odpowiedź "wartość korekcji narzędzia." jest poprawna, ponieważ w kontekście ustawień maszyn CNC kluczowe jest odpowiednie wprowadzenie danych dotyczących kompensacji narzędzi. Na zdjęciu przedstawione są pola, w które należy wpisać wartości kompensacji długości narzędzia oraz promienia narzędzia. Wprowadzenie tych danych jest istotne dla uzyskania precyzyjnych wymiarów obróbczych, co jest fundamentem efektywnej produkcji. Przykładowo, jeżeli długość narzędzia nie zostanie skompensowana, może to prowadzić do błędów w wymiarze i ostatecznie do uszkodzenia materiału lub narzędzia. Dobre praktyki wskazują, że każdy operator CNC powinien regularnie weryfikować i aktualizować wartości korekcji narzędzi w programie obróbczych, co zwiększa dokładność i żywotność narzędzi, a także minimalizuje straty materiałowe. W branży stosuje się standardy ISO w zakresie obróbki CNC, które podkreślają znaczenie precyzyjnego wprowadzania danych o korekcjach narzędzi.

Pytanie 2

Wskazanie na podziałce suwmiarki uniwersalnej wynosi

A. 3,58 mm

B. 3,54 mm

C. 3,10 mm

D. 5,80 mm

Poprawna odpowiedź to 3,58 mm, co wynika z precyzyjnego odczytu suwmiarki. Na podziałce głównej odczytujemy wartość 3,5 mm, co jest standardowym krokiem w używaniu narzędzi pomiarowych tego typu. Następnie, korzystając z podziałki noniusza, identyfikujemy dodatkową wartość 0,08 mm, co jest kluczowym etapem, ponieważ noniusz pozwala na dokładniejsze pomiary, wykraczające poza standardowe podziały. Wartości te sumujemy, co daje nam łączny wynik 3,58 mm. Zastosowanie suwmiarki w praktyce jest niezwykle istotne w różnych dziedzinach inżynierii i produkcji, gdzie precyzyjne pomiary są kluczowe dla jakości wykonania i spełnienia norm branżowych. Umiejętność prawidłowego odczytywania suwmiarki jest umiejętnością nie tylko techniczną, ale i praktyczną, której nabycie wpływa na efektywność pracy oraz unikanie błędów kosztownych w procesach produkcyjnych.

Pytanie 3

W celu odkręcenia płytki w nożu przedstawionym na zdjęciu, należy użyć klucza

A. oczkowego.

B. rurowego.

C. płaskiego.

D. imbusowego.

Użycie klucza imbusowego do odkręcania płytki w nożu jest poprawnym podejściem, ponieważ śruba, która jest widoczna na zdjęciu, posiada sześciokątny otwór wewnętrzny. Klucz imbusowy, znany również jako klucz Allen, jest zaprojektowany specjalnie do obsługi tego rodzaju śrub. W przemyśle i w rzemiośle klucze imbusowe są powszechnie stosowane do montażu i demontażu elementów, takich jak meble, sprzęt sportowy czy urządzenia mechaniczne, gdzie dostęp do śrub może być ograniczony. Standardowe zestawy narzędzi często zawierają różne rozmiary kluczy imbusowych, co pozwala na dostosowanie narzędzia do konkretnej śruby. Ponadto, stosowanie kluczy, które pasują do kształtu śrub, zwiększa efektywność pracy oraz zmniejsza ryzyko uszkodzenia zarówno narzędzia, jak i elementu, który jest obsługiwany. Dlatego klucz imbusowy jest nie tylko odpowiedni, ale również rekomendowany w wielu standardach inżynieryjnych i budowlanych.

Pytanie 4

Na którym rysunku przedstawiono symbol graficzny będący oznaczeniem mocowania przedmiotów obrabianych na stole magnetycznym?

A. A.

B. D.

C. C.

D. B.

Symbol graficzny oznaczający mocowanie przedmiotów obrabianych na stole magnetycznym, przedstawiony na rysunku C, jest kluczowym elementem w rysunku technicznym. Stosowanie tego symbolu jest zgodne z normami ISO, które definiują symbole stosowane w inżynierii i technologii. Mocowanie przedmiotów na stole magnetycznym jest powszechną praktyką w obróbce metali, co pozwala na uzyskanie wysokiej precyzji i stabilności podczas procesów frezowania czy szlifowania. Dzięki zastosowaniu magnetycznych uchwytów, możliwe jest szybkie i efektywne mocowanie detali o różnych kształtach i rozmiarach. Użycie takiego symbolu w dokumentacji technicznej ułatwia komunikację pomiędzy inżynierami, technikami i operatorami maszyn, a także przyczynia się do zwiększenia efektywności produkcji. Zrozumienie i umiejętność rozpoznawania takich symboli jest niezbędna dla każdego profesjonalisty pracującego w branży obróbczej.

Pytanie 5

Oprawka VDI pokazana na zdjęciu służy do mocowania

A. wierteł z chwytem walcowym.

B. wierteł z chwytem cylindrycznym.

C. noży o przekroju kwadratowym do rowków poprzecznych.

D. noży o przekroju kwadratowym do rowków czołowych.

Oprawka VDI, jak pokazano na zdjęciu, jest zaprojektowana do mocowania narzędzi skrawających, zwłaszcza noży o przekroju kwadratowym. Tego typu noże są powszechnie stosowane w operacjach skrawania rowków czołowych, które są kluczowe w obróbce CNC. Konstrukcja oprawki VDI zapewnia łatwe i stabilne mocowanie, co jest niezbędne dla uzyskania dokładności i powtarzalności podczas obróbki. W praktyce, narzędzia mocowane w oprawkach VDI są wykorzystywane w wielu branżach, w tym w motoryzacji i przemyśle lotniczym, gdzie precyzja jest kluczowa. Dodatkowo, użycie standardów VDI w obrabiarkach CNC zwiększa bezpieczeństwo oraz efektywność produkcji, co jest zgodne z najlepszymi praktykami w dziedzinie obróbki skrawaniem. Warto również zauważyć, że oprawki VDI są kompatybilne z różnymi systemami mocowania narzędzi, co czyni je wszechstronnym wyborem dla specjalistów w tej dziedzinie.

Pytanie 6

Przedstawionym na zdjęciu przyrządem pomiarowym nie można zmierzyć

A. szerokości rowka prostego.

B. szerokości otworu o przekroju kwadratowym.

C. średnicy wałka z wielowypustem.

D. szerokości otworu o przekroju sześciokąta.

Odpowiedź "średnicy wałka z wielowypustem" jest prawidłowa, ponieważ mikrometr zewnętrzny, którego używamy do pomiarów, jest zaprojektowany do pomiaru wymiarów zewnętrznych prostych obiektów. Konstrukcja mikrometru nie pozwala na dokładne umiejscowienie szczęk pomiarowych w rowkach wałka z wielowypustem, co uniemożliwia precyzyjny pomiar jego średnicy. Standardowe mikrometry mają szczęki, które stykają się z powierzchniami prostymi, co wskazuje na ich zastosowanie w pomiarach takich jak średnice wałków cylindrycznych, szerokości otworów o przekroju kwadratowym czy sześciokątnym. W praktyce, aby zmierzyć średnicę wałka z wielowypustem, zaleca się użycie narzędzi takich jak suwmiarka, która posiada przystosowane końcówki do pomiaru w rowkach, co zapewnia dokładność pomiaru. W branży inżynieryjnej zapewnienie odpowiednich narzędzi pomiarowych dla specyficznych kształtów jest kluczowe dla uzyskania precyzyjnych wyników, co znajduje odzwierciedlenie w standardach jakości ISO.

Pytanie 7

Uzyskanie szóstego poziomu dokładności oraz chropowatości powierzchni wynoszącej Ra=0,32 μm dla otworu przelotowego o średnicy Ø10 jest możliwe poprzez

A. powiercanie

B. wytaczanie

C. rozwiercanie

D. frezowanie

Wytaczanie, powiercanie oraz frezowanie są popularnymi metodami obróbki, jednak nie są one odpowiednie do uzyskania chropowatości Ra=0,32 μm w przypadku otworów przelotowych o średnicy 10 mm. Wytaczanie, na przykład, polega na usuwaniu materiału z obrabianego przedmiotu za pomocą narzędzia, które nie jest w stanie zapewnić tak wysokiej precyzji i jakości powierzchni jak rozwiercanie. Ta metoda jest często stosowana do uzyskiwania większych średnic lub do obróbki złożonych kształtów, jednak jej parametry mogą prowadzić do większej chropowatości. Powiercanie, z kolei, jest procesem skrawania przeznaczonym do wytwarzania otworów o większych średnicach, ale jego wyniki w zakresie jakości powierzchni są często gorsze niż w przypadku rozwiercania. Ostatnia opcja, frezowanie, które polega na usuwaniu materiału za pomocą narzędzi obrotowych, jest bardziej efektywna dla płaskich powierzchni niż dla otworów, co czyni ją mniej odpowiednią do uzyskania wymaganej chropowatości w tym kontekście. Kluczowym błędem jest brak zrozumienia, że dobór odpowiedniej metody obróbki jest kluczowy dla osiągnięcia określonych parametrów jakościowych, a nie każde podejście skrawania jest uniwersalne dla wszystkich zastosowań.

Pytanie 8

Przedstawionym na rysunku uchwytem obróbkowym jest imadło

A. kowalskie.

B. ślusarskie.

C. szlifierskie.

D. do rur.

Imadło szlifierskie jest specjalistycznym narzędziem wykorzystywanym w procesach obróbczych, szczególnie w szlifowaniu materiałów. Jego konstrukcja pozwala na precyzyjne mocowanie detali, co jest kluczowe dla uzyskania wysokiej jakości powierzchni. W przeciwieństwie do innych typów imadeł, imadło szlifierskie charakteryzuje się płaskimi szczękami, które umożliwiają stabilne trzymanie detali o różnorodnych kształtach. W zastosowaniach przemysłowych, zwłaszcza w warsztatach zajmujących się obróbką metali, imadła szlifierskie są wykorzystywane do przygotowywania elementów przed finalnym szlifowaniem. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie stosowania odpowiednich narzędzi w celu zapewnienia jakości procesów produkcyjnych. Przy wyborze imadła szlifierskiego warto również zwrócić uwagę na jego parametry techniczne, takie jak maksymalne ciśnienie mocowania i materiał wykonania, aby dostosować je do specyfiki wykonywanej pracy.

Pytanie 9

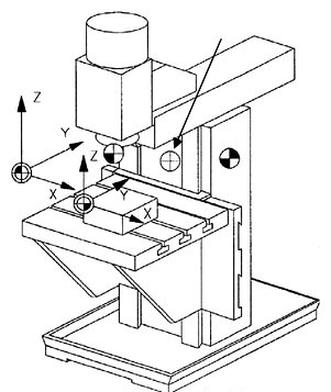

Punkt wskazany strzałką na rysunku dotyczy

A. odniesienia narzędzia.

B. ustawienia narzędzia.

C. wymiany narzędzia.

D. uchwytu narzędzia.

Prawidłowa odpowiedź odnosi się do kluczowego procesu w obróbce skrawaniem, jakim jest wymiana narzędzia. W kontekście maszyn CNC, miejsce wskazane strzałką na rysunku jest bezpośrednio związane z systemem mocowania narzędzi. Proces ten jest krytyczny dla zapewnienia wysokiej efektywności produkcji oraz jakości obrabianych elementów. Wymiana narzędzia pozwala na dostosowanie maszyn do różnych operacji obróbczych, co jest niezbędne w nowoczesnych liniach produkcyjnych, gdzie często zachodzi potrzeba zmiany narzędzi w trakcie cyklu produkcyjnego. W praktyce, standardowe procedury wymiany narzędzi, takie jak zastosowanie automatycznych magazynów narzędziowych, znacznie redukują czas przestoju maszyn i zwiększają wydajność. Ponadto, odpowiednie zarządzanie wymianą narzędzi jest zgodne z zasadami Lean Manufacturing, które dążą do minimalizacji marnotrawstwa i optymalizacji procesów produkcyjnych. Kluczowym aspektem jest także dobór narzędzi odpowiednich do specyfikacji materiałów obrabianych, co wpływa na trwałość i efektywność obróbki.

Pytanie 10

Którą obrabiarkę należy użyć w celu wykorzystania narzędzia przedstawionego na ilustracji?

A. Frezarkę.

B. Tokarkę.

C. Wiertarkę.

D. Przeciągarkę.

Wybór przeciągarki jako odpowiedzi na pytanie o narzędzie przedstawione na ilustracji jest prawidłowy, ponieważ przeciągacz jest specjalistycznym narzędziem zaprojektowanym do pracy w tej obrabiarce. Przeciągarka to maszyna, która umożliwia precyzyjne formowanie otworów, rowków i profili poprzez przeciąganie narzędzia przez obrabiany materiał. W przemyśle metalowym przeciągarki są często wykorzystywane do obróbki części maszyn, gdzie wymagana jest wysoka dokładność oraz gładkość powierzchni. Dzięki zastosowaniu przeciągacza, operator może uzyskać wymaganą geometrię detalu przy minimalnej ilości zadziorów oraz nierówności. Przeciągarki są zgodne z normami branżowymi, które określają standardy jakości obróbki, a ich zastosowanie jest powszechne w produkcji elementów precyzyjnych, takich jak wały, tuleje czy inne komponenty wymagające szczególnej obróbki. Znalezienie odpowiedniego narzędzia i obrabiarki jest kluczowe dla efektywności i jakości produkcji, dlatego właściwy wybór jest istotny.

Pytanie 11

Przedstawiony na zdjęciu przyrząd mikrometryczny służy do pomiaru

A. średnicy otworów.

B. średnicy wałków.

C. zębów w kole zębatym.

D. grubości ścianki rur.

Pomiar średnicy wałków czy grubości rur z mikrometrem wewnętrznym to trochę nie na miejscu. Dużo osób myli różne narzędzia i pomiarowe terminy, co może prowadzić do błędów. Mikrometr wewnętrzny jest naprawdę stworzony do pomiaru wewnętrznych wymiarów, jak średnice otworów, a wałki lepiej mierzy się mikrometrami zewnętrznymi. Jak chodzi o grubość ścianek rur, potrzebne będą bardziej odpowiednie narzędzia, jak suwmiarki cyfrowe. Co do pomiaru zębów w kole zębatym, to też nie jest najlepszy wybór dla mikrometru wewnętrznego, bo tu trzeba używać specjalnych narzędzi do pomiaru zębów, które uwzględniają kształt zębów. To zrozumienie różnic między narzędziami jest kluczowe, żeby dobrze mierzyć i analizować wymiary w procesie produkcyjnym.

Pytanie 12

Którą obrabiarkę do obróbki skrawaniem przedstawiono na zdjęciu?

A. Dłutownicę.

B. Strugarkę.

C. Tokarkę karuzelową.

D. Frezarkę poziomą.

Tokarka karuzelowa to maszyna do obróbki skrawaniem, która charakteryzuje się dużą, poziomą płytą roboczą. Jej konstrukcja umożliwia obrabianie dużych przedmiotów cylindrycznych, takich jak wały, tłoki czy korpusy. W tokarkach karuzelowych elementy obrabiane są mocowane do pionowej osi, co pozwala na precyzyjne skrawanie przy dużych prędkościach. Jest to maszyna niezwykle cenna w przemyśle ciężkim, gdzie obróbka dużych detali jest niezbędna. Standardy branżowe zalecają stosowanie tokarek karuzelowych, gdyż zapewniają one wysoką jakość wykończenia powierzchni oraz efektywność produkcji. W praktyce, tokarka karuzelowa może być wykorzystywana do obróbki detali wymagających zastosowania specjalistycznych narzędzi skrawających, co odpowiada potrzebom współczesnych fabryk oraz warsztatów. Jej wszechstronność sprawia, że jest niezastąpiona w produkcji seryjnej oraz w pracach prototypowych, gdzie istotna jest precyzja i szybkość obróbki.

Pytanie 13

Który blok realizuje ruch narzędzia z punktu 1 do 2 w programowaniu bezwzględnym?

A. G02 X50 Z-10 I0 K-10

B. G03 X-50 Z-10 I0 K-10

C. G02 X50 Z10 I10 K0

D. G03 X50 Z-10 I0 K-10

Odpowiedzi inne niż "G03 X50 Z-10 I0 K-10" wskazują na nieporozumienia w zakresie programowania CNC oraz zrozumienia ruchów narzędzi. Użytkownicy, wybierając inne opcje, często mylą kody G02 i G03, które odpowiadają odpowiednio za ruch zgodny z ruchem wskazówek zegara i przeciwny. G02 oraz G03 są używane do wykonywania łuków, jednak w kontekście zadanego ruchu, wybór G02 niesłusznie sugeruje, że narzędzie powinno poruszać się w kierunku wskazanym przez zegar, co jest niezgodne z wymaganym ruchem. Dodatkowo, współrzędne w odpowiedziach nie są właściwie dopasowane do zadania. Na przykład, pojawiające się współrzędne Z10 zamiast Z-10 wskazują na pomyłkę w definicji osi Z, co może prowadzić do błędnych operacji w rzeczywistym procesie obróbki. Takie błędy mogą wynikać z niepełnego zrozumienia ruchów w układzie współrzędnych oraz interpretacji parametrów I i K, które są kluczowe dla określenia lokalizacji środka łuku. Efektem takiej pomyłki może być zarówno degradacja jakości detalu, jak i potencjalne ryzyko uszkodzenia narzędzi, co stoi w sprzeczności z zasadami efektywnej produkcji i standardami bezpieczeństwa w branży CNC.

Pytanie 14

Na rysunku przedstawiono sposób ustalenia i zamocowania przedmiotu obrabianego na tokarce w

A. uchwycie tulejkowym z zabierakiem czołowym.

B. uchwycie specjalnym do kół pasowych.

C. uchwycie trójszczękowym samocentrującym z podparciem kłem.

D. kłach przy użyciu tarczy zabierakowej i zabieraka.

Wszystkie inne metody mocowania przedstawione w odpowiedziach są nieodpowiednie do opisanego kontekstu. Uchwyty trójszczękowe samocentrujące z podparciem kłem, chociaż popularne w obróbce, nie są idealne w sytuacjach związanych z długimi elementami obrabianymi, gdzie stabilność jest kluczowa. Wspomnienie o uchwycie tulejkowym z zabierakiem czołowym sugeruje zastosowanie, które nie jest zgodne z rysunkiem – taki uchwyt jest bardziej odpowiedni do obróbki przedmiotów cylindrycznych, ale nie umożliwia prawidłowego podparcia z dwóch stron. Uchwyty specjalne do kół pasowych są z kolei przeznaczone wyłącznie do specyficznych zastosowań, gdzie wymagane jest mocowanie okrągłych elementów, co nie ma zastosowania w kontekście ogólnego mocowania przedmiotów. Ostatecznie, wykorzystanie kłów przy użyciu tarczy zabierakowej i zabieraka zapewnia nie tylko stabilność, ale i efektywność przenoszenia momentu obrotowego, co inne metody nie są w stanie zagwarantować. Chęć użycia innych uchwytów często prowadzi do nieprawidłowego doboru narzędzi, co może skutkować nieefektywną obróbką oraz zwiększonym ryzykiem uszkodzenia obrabianego elementu. Zrozumienie tych podstawowych koncepcji związanych z mocowaniem jest kluczowe dla każdego operatora tokarki, aby unikać typowych błędów i zapewnić wysoką jakość pracy.

Pytanie 15

Aby uzyskać na obrabianej powierzchni chropowatość Ra równą 0,16 µm, obróbkę należy wykonać przy użyciu

A. szlifierki

B. frezarki

C. dłutownicy

D. strugarki

Szlifierki są narzędziami przeznaczonymi do obróbki powierzchniowej, które pozwalają na uzyskanie bardzo wysokiej chropowatości powierzchni, co czyni je idealnym wyborem w przypadku wymagania uzyskania parametrów Ra na poziomie 0,16 µm. Proces szlifowania polega na usuwaniu materiału z obrabianego elementu za pomocą narzędzi ściernych, które zapewniają precyzyjne i gładkie wykończenie. W praktyce szlifierki stosowane są w wielu branżach, w tym w przemyśle motoryzacyjnym, lotniczym oraz przy produkcji precyzyjnych komponentów. Standard ISO 1302 określa metody klasyfikacji chropowatości powierzchni, co potwierdza znaczenie właściwego doboru technologii obróbczej, aby spełniać określone normy. Wykorzystanie szlifierki pozwala na efektywne uzyskanie wymaganej chropowatości, co jest niezbędne przy produkcji elementów, które muszą charakteryzować się wysoką precyzją i jakością wykończenia.

Pytanie 16

W kontekście programowania tokarek w systemach opartych na normach ISO, cykl oznaczany przez funkcję G74 odpowiada za

A. frezowanie rowka

B. gwintowanie wałka

C. wiercenie otworu

D. toczenie wzdłużne

Funkcja G74 w systemach opartych na normach ISO rzeczywiście oznacza cykl wiercenia otworu, co jest niezwykle istotne w procesach obróbczych. Cykl ten umożliwia wykonywanie gwintów w otworach, co jest kluczowe w wielu sektorach przemysłowych, w tym w produkcji maszyn i komponentów. Przy realizacji operacji wiercenia za pomocą G74, maszyny CNC wykonują ruch w kierunku wzdłużnym oraz obrotowym, co pozwala na precyzyjne formowanie gwintów o określonych parametrach. Przykładem zastosowania G74 może być produkcja elementów do silników, gdzie precyzyjnie wykonane gwinty są kluczowe dla prawidłowego montażu. Warto również zauważyć, że dobór odpowiednich parametrów obróbczych, takich jak prędkość obrotowa narzędzia oraz posuw, jest niezbędny do osiągnięcia wysokiej jakości gwintów, co jest zgodne z dobrymi praktykami w obróbce skrawaniem. Zrozumienie funkcji G74 oraz jej zastosowania jest kluczowe dla operatorów maszyn CNC, aby mogli oni efektywnie i precyzyjnie realizować skomplikowane projekty.

Pytanie 17

Do urządzeń pomiarowych, które umożliwiają bezpośrednie wykonanie pomiaru, nie zaliczają się

A. pasametr, płytki wzorcowe, poziomica

B. średnicówka mikrometryczna, suwmiarka modułowa, mikrometr talerzykowy

C. mikrometr, głębokościomierz, suwmiarka traserska

D. przymiar kreskowy, suwmiarka uniwersalna, mikrometr

Odpowiedź wskazująca na pasametr, płytki wzorcowe oraz poziomicę jako przyrządy pomiarowe, które nie pozwalają na bezpośredni pomiar, jest prawidłowa. Pasametr, używany głównie do pomiaru długości elementów, nie dokonuje pomiarów w tradycyjnym sensie, ponieważ jego funkcją jest jedynie określenie odległości między punktami, a nie dostarczenie wartości liczbowej. Płytki wzorcowe, z kolei, służą do kalibracji innych przyrządów pomiarowych, a nie do bezpośredniego pomiaru wymiarów. Poziomica natomiast, której głównym celem jest sprawdzanie poziomości lub pionowości powierzchni, również nie dokonuje pomiarów w sensie ilościowym, a jedynie informuje o stanie obiektu. W praktyce, przyrządy te są niezbędne w wielu dziedzinach, takich jak budownictwo czy inżynieria, gdzie precyzyjne pomiary i kalibracje są kluczowe dla zapewnienia jakości i bezpieczeństwa. Warto zwrócić uwagę na znaczenie stosowania odpowiednich narzędzi pomiarowych zgodnych z normami ISO, co wpływa na jakość realizowanych projektów.

Pytanie 18

W przedstawionym układzie frezarki CNC punkt zerowy przedmiotu obrabianego oznaczono numerem

A. 1

B. 4

C. 2

D. 3

Poprawna odpowiedź to numer "1", który wskazuje punkt zerowy przedmiotu obrabianego w przedstawionym układzie frezarki CNC. Punkt zerowy jest kluczowym elementem w procesie obróbki CNC, ponieważ określa odniesienie dla wszystkich ruchów narzędzia względem obrabianego materiału. Ustawienie punktu zerowego umożliwia precyzyjne pozycjonowanie narzędzia oraz dokładne wykonanie operacji takich jak frezowanie, wiercenie czy cięcie. W dobrych praktykach branżowych, wzrokowe oznaczenie punktu zerowego na półfabrykacie minimalizuje ryzyko błędów w programowaniu maszyn, a także ułatwia późniejsze kontrole jakości. Na przykład, przy obróbce seryjnej, poprawne określenie punktu zerowego jest niezbędne dla zachowania spójności wymiarowej komponentów. Użycie odpowiednich narzędzi do pomiarów, takich jak mikrometry czy suwmiarki, w połączeniu z dobrze zdefiniowanym punktem zerowym, pozwala na osiągnięcie wysokiej precyzji w procesach obróbczych.

Pytanie 19

Płyta traserska nie powinna być używana do

A. trasowania w trzech wymiarach

B. sprawdzania płaskości powierzchni przy wykorzystaniu tuszu

C. pomiarów w roli płaszczyzny odniesienia

D. prostowania prętów o prostokątnym przekroju

Płyta traserska jest narzędziem wykorzystywanym głównie do trasowania, pomiarów oraz sprawdzania płaskości. Jej zastosowanie jako płaszczyzna odniesienia w pomiarach to jedna z kluczowych funkcji, które zapewniają precyzję w różnych procesach technologicznych. Płyta traserska umożliwia tworzenie dokładnych linii odniesienia w przestrzeni, co jest niezbędne w pracach budowlanych, mechanicznych oraz inżynieryjnych. Przykładem zastosowania płyty traserskiej może być proces montażu elementów konstrukcyjnych, gdzie konieczne jest zapewnienie, że wszystkie elementy są idealnie wypoziomowane i zgodne z projektem. W standardach branżowych, takich jak ISO 1101 dotyczący wymagań geometrycznych, użycie płyty traserskiej jako odniesienia jest uznawane za najlepszą praktykę, co podkreśla jej znaczenie w zapewnieniu jakości i precyzji produkcji.

Pytanie 20

Do działań związanych z obsługą oraz konserwacją systemu hydraulicznego obrabiarki CNC nie zalicza się

A. uzupełnienie płynu hydraulicznego

B. sprawdzanie wydajności pompy hydraulicznej obrabiarki

C. czyszczenie filtra

D. sprawdzenie wymaganego ciśnienia

Wybór odpowiedzi, która mówi o czynnościach takich jak czyszczenie filtra, uzupełnianie płynu hydraulicznego i sprawdzanie ciśnienia, może wynikać z nieporozumienia. Tak naprawdę, te czynności są kluczowe w obsłudze układu hydraulicznego, ale warto pamiętać, że czyszczenie filtra jest konieczne, żeby nie wprowadzać zanieczyszczeń do systemu. To może prowadzić do poważnych uszkodzeń pompy hydraulicznej i innych istotnych elementów. Uzupełnianie płynu hydraulicznego też jest super ważne, bo zbyt niski poziom może spowodować problemy z ciśnieniem. A sprawdzanie ciśnienia to już niezbędny element diagnostyki, który pomaga wychwycić problemy, zanim będzie za późno. Natomiast jak to jest ze sprawdzaniem wydajności pompy hydraulicznej? To ważne, ale nie robimy tego na co dzień, raczej w sytuacjach awaryjnych. Rozróżnienie, które czynności są rutynowe, a które wymagają głębszej analizy, jest kluczowe w zarządzaniu utrzymaniem obrabiarek CNC. Dlatego warto wiedzieć, co jest regularną obsługą, a co bardziej specjalistycznym zadaniem.

Pytanie 21

Jeżeli długość uchwytu tokarskiego ze szczękami wynosi 75 mm, a długość wystającego z uchwytu gotowego przedmiotu 50 mm, to wartość funkcji G54 powinna wynosić

A. 125 mm

B. 25 mm

C. 75 mm

D. 50 mm

Odpowiedź 125 mm jest poprawna, ponieważ prawidłowo uwzględnia zarówno długość uchwytu tokarskiego, jak i długość wystającego gotowego przedmiotu. W programowaniu CNC, w tym kontekście, funkcja G54 definiuje punkt odniesienia narzędzia względem materiału obrabianego. Aby uzyskać dokładne położenie, kluczowe jest zrozumienie, że długość uchwytu (75 mm) musi być dodana do długości wystającego przedmiotu (50 mm), co daje łączną wartość 125 mm. Ten sposób obliczania jest zgodny z najlepszymi praktykami w obróbce skrawaniem, które wymagają precyzyjnego ustalania punktów odniesienia dla osiągnięcia dokładności wymiarowej. Na przykład, w przypadku produkcji seryjnej, gdzie wiele detali musi być obrabianych w identyczny sposób, poprawne ustawienie punktu odniesienia jest niezbędne do zapewnienia zgodności wymiarowej i jakości wyrobów końcowych. W praktyce, operatorzy CNC często korzystają z pomocy systemów pomiarowych, aby upewnić się, że wartości te są poprawnie wprowadzone, co zmniejsza ryzyko błędów produkcyjnych.

Pytanie 22

Gdzie mocuje się noże strugarskie?

A. w imadle

B. w oprawce

C. w imaku

D. w uchwycie

Noże strugarskie mocowane w imaku to naprawdę kluczowa sprawa, jeśli chodzi o obrabianie drewna. Imak trzyma narzędzie stabilnie, co jest mega ważne, bo dzięki temu struganie jest precyzyjne i skuteczne. Jak używasz imaka, masz kontrolę nad tym, jak głęboko i pod jakim kątem strugasz, a to przydaje się w różnych projektach. W szczególności, gdy pracujesz z dużymi kawałkami drewna, to precyzja jest na wagę złota. Moim zdaniem, w produkcji mebli, gdzie detale się liczą, imak naprawdę pozwala osiągnąć idealne wymiary i krawędzie. Fajnie jest też zwrócić uwagę na regularne sprawdzanie stanu imaka i noży, bo to wpływa na ich dłuższą żywotność i lepszą efektywność pracy.

Pytanie 23

Jednym z sygnałów wskazujących na zużycie ostrza narzędzia skrawającego jest wzrost

A. dokładności wymiarowej

B. efektywności obróbki

C. gładkości powierzchni

D. poziomu hałasu

Zwiększenie poziomu hałasu podczas obróbki skrawaniem jest jednym z kluczowych symptomów zużycia ostrza narzędzia. W miarę jak narzędzie ulega zużyciu, jego geometria oraz krawędź skrawająca zaczynają tracić swoje pierwotne właściwości, co prowadzi do wzrostu oporu skrawania. To z kolei generuje większy hałas, co można zauważyć podczas pracy. Przykładowo, w maszynach CNC, monitorowanie poziomu hałasu może służyć jako wskaźnik stanu narzędzia, co pozwala na prognozowanie potrzeby wymiany ostrza, zanim nastąpi poważne pogorszenie jakości obróbki. Zgodnie z normami ISO 9001, regularne monitorowanie i konserwacja narzędzi skrawających jest niezbędne do utrzymania wysokiej jakości produkcji. Zwiększenie hałasu powinno być sygnałem do analizy stanu narzędzia oraz do podjęcia działań prewencyjnych, co może zredukować koszty związane z przestojami oraz poprawić efektywność procesu obróbczej. W praktyce, mechanicy i inżynierowie często korzystają z przyrządów pomiarowych do oceny hałasu w celu optymalizacji użycia narzędzi i zwiększenia efektywności produkcji.

Pytanie 24

Zapis podprogramu znajduje się w bloku oznaczonym literą

G91 G00 Z-50 G01 X51 Z-20 X5 F0.1 G00 X100 Z100 Z150 M30	G90 G00 X0 Z1 G01 Z0 X50 Z-50 Z-50 X52 M17	G90 G00 X20 Z20 G01 X50 F200 G3 X45 Z-20 K-15 G01 X65 G00 X20 Z30 M00	G91 G00 X0 Z2 G01 X50 Z-6 F200 G3 X45 Z-20 I10 G01 X65 G00 X20 Z30 M01
A.	B.	C.	D.

A. A.

B. B.

C. C.

D. D.

Odpowiedź B jest poprawna, ponieważ blok kodu oznaczony literą B rzeczywiście zawiera zapis podprogramu. W kontekście programowania, podprogramy (zwane również funkcjami lub procedurami) są kluczowymi elementami, które pozwalają na modularne i zorganizowane podejście do pisania kodu. W bloku B znajdują się instrukcje M17, które oznaczają koniec definicji podprogramu, oraz G90, co wskazuje na tryb programowania absolutnego. To oznacza, że wszystkie współrzędne są interpretowane jako wartości absolutne w odniesieniu do układu współrzędnych. Dobrym praktycznym przykładem zastosowania podprogramów jest sytuacja, gdy wiele segmentów kodu wymaga wykonania tych samych operacji – zamiast powielać kod, można zdefiniować podprogram, co zwiększa czytelność oraz ułatwia jego późniejsze modyfikacje. Użycie podprogramów jest zgodne z zasadami DRY (Don’t Repeat Yourself), co jest standardem w inżynierii oprogramowania.

Pytanie 25

Który z wymienionych elementów charakterystycznych jest ustalany przez programistę w aplikacji obróbczej?

A. Zerowy przedmiotu obrabianego

B. Odniesienia narzędzia

C. Referencyjny

D. Zerowy obrabiarki

Zerowy przedmiotu obrabianego to kluczowy punkt odniesienia w programowaniu obrabiarek CNC, który definiuje miejsce, w którym przedmiot obrabiany powinien znajdować się w odniesieniu do narzędzi i osprzętu. Programista ustala ten punkt w celu zapewnienia precyzyjnej i powtarzalnej obróbki. Umożliwia to dokładne pozycjonowanie narzędzi w stosunku do obrabianego materiału, co jest niezbędne do uzyskania wysokiej jakości wykończenia i minimalizacji błędów produkcyjnych. Na przykład, jeżeli punkt zerowy przedmiotu obrabianego zostanie poprawnie zdefiniowany, obrabiarka będzie mogła wykonać operacje takie jak frezowanie czy toczenie z zachowaniem wymaganych tolerancji. W praktyce, ustalanie punktu zerowego jest często realizowane poprzez fizyczne pomiary przy użyciu specjalistycznych narzędzi, jak sonda lub urządzenia pomiarowe. Ścisłe przestrzeganie procedur związanych z definiowaniem punktów zerowych jest jednym z fundamentów dobrych praktyk w obróbce CNC, co przekłada się na optymalizację procesów produkcyjnych i zwiększenie efektywności operacyjnej.

Pytanie 26

Przyczyny zatrzymywania wiertła wraz z uchwytem (nawet przy uruchomionym silniku) podczas wiercenia na wiertarce stacjonarnej mogą być

A. poślizg paska klinowego

B. zbyt duża prędkość obrotowa wrzeciona

C. zbyt wysoki stożek w wrzecionie wiertarki

D. brak płynu chłodzącego

Poślizg paska klinowego to powszechny problem, który może prowadzić do zatrzymywania się wiertła pomimo działania silnika w wiertarce stołowej. W momencie, gdy pasek klinowy, który przekazuje moc z silnika na wrzeciono, nie zachowuje odpowiedniego napięcia lub jest zużyty, dochodzi do poślizgu. Skutkuje to tym, że silnik pracuje, ale ruch obrotowy nie jest przekazywany na wiertło, co uniemożliwia jego prawidłowe wiercenie. W praktyce, warto regularnie kontrolować stan paska klinowego, aby zapobiec takim sytuacjom. Zaleca się wymianę paska co kilka miesięcy lub w zależności od intensywności użytkowania. Dobrą praktyką jest także używanie pasków o odpowiedniej specyfikacji, zgodnej z zaleceniami producenta wiertarki. Oprócz tego, warto sprawdzić napięcie paska, aby zapewnić jego stabilne działanie. W przypadku niewłaściwego napięcia, należy je skorygować w celu optymalizacji wydajności maszyny i uniknięcia nieefektywności w wierceniu.

Pytanie 27

Dobierz prędkość skrawania oraz posuw do obróbki żeliwa, wykorzystując dane zapisane w przedstawionej tabeli.

A. vc = 100 m/min, fn = 0,07 mm/obr

B. vc = 150 m/min, fn = 0,2 mm/obr

C. vc = 300 m/min, fn = 0,15 mm/obr

D. vc = 250 m/min, fn = 0,08 mm/obr

Wybrana odpowiedź, czyli vc = 150 m/min oraz fn = 0,2 mm/obr, jest zgodna z zaleceniami dotyczącymi obróbki żeliwa. Z danych zawartych w tabeli wynika, że dla tego materiału prędkość skrawania powinna mieścić się w przedziale od 100 do 250 m/min, natomiast posuw powinien wynosić od 0,15 do 0,25 mm/obr. Wybór prędkości skrawania na poziomie 150 m/min zapewnia efektywne usuwanie materiału, przy jednoczesnym zmniejszeniu ryzyka przegrzania narzędzia skrawającego. Zastosowanie posuwu 0,2 mm/obr sprzyja stabilności procesu skrawania, co jest kluczowe, aby uniknąć drgań i wibracji, które mogą prowadzić do uszkodzenia narzędzia lub zanieczyszczenia obrabianego detalu. Takie parametry obróbcze są zgodne z najlepszymi praktykami przemysłowymi, które zalecają dobieranie prędkości i posuwu w zależności od materiału obrabianego oraz rodzaju narzędzia. Dodatkowo, dobierając odpowiednie parametry skrawania, można również zwiększyć efektywność produkcji oraz jakość finalnego produktu.

Pytanie 28

Punkt zerowy przedmiotu obrabianego oznaczony jest na rysunku literą

A. C.

B. A.

C. B.

D. D.

Punkt zerowy przedmiotu obrabianego, oznaczony literą "D", jest kluczowym elementem w obróbce skrawaniem, ponieważ stanowi odniesienie do pomiarów i ustawień maszyn. W obróbce, prawidłowe zlokalizowanie punktu zerowego jest niezbędne, aby zapewnić precyzję i dokładność wymiarów. W praktyce, ustawienie punktu zerowego można wykonać za pomocą narzędzi pomiarowych, takich jak mikrometr czy suwmiarka, aby dokładnie określić, gdzie zaczyna się obróbka. W standardach branżowych, takich jak ISO 2768, wskazuje się znaczenie precyzyjnych pomiarów w produkcji. Ponadto, w programowaniu obrabiarek CNC, punkt zerowy ustala się poprzez podanie współrzędnych w systemie G-code, co pozwala na automatyzację procesu i zwiększenie efektywności produkcji. Zrozumienie, jak prawidłowo ustawić punkt zerowy, jest fundamentem dla każdego inżyniera czy technika zajmującego się obróbką skrawaniem, co wpływa na jakość finalnego produktu.

Pytanie 29

W tokarkach konwencjonalnych uniwersalnych nie wykorzystuje się jako narzędzi obróbczych

A. frezów trzpieniowych

B. noży imakowych odsadzonych

C. gwintowników

D. wierteł

Frezów trzpieniowych nie stosuje się jako narzędzi obróbczych na tokarkach konwencjonalnych uniwersalnych, ponieważ tokarki te są przeznaczone przede wszystkim do obróbki skrawaniem materiałów w ruchu obrotowym. Frezy trzpieniowe są narzędziami używanymi głównie na frezarkach, gdzie wykonuje się obróbkę w ruchu posuwowym i obrotowym. Z tego powodu użycie frezów trzpieniowych na tokarkach mogłoby prowadzić do niewłaściwego działania, a także do uszkodzenia narzędzi i obrabianego materiału. Tokarki konwencjonalne obsługują różnorodne narzędzia skrawające, które są dostosowane do specyfiki ich pracy, jak noże skrawające, wiertła czy gwintowniki. Przykładem zastosowania tokarki może być produkcja wałów, gdzie kluczowe jest zastosowanie noży skrawających, które precyzyjnie nadają kształt i wymiar obróbce. Standardy branżowe wskazują na konieczność stosowania odpowiednich narzędzi do danej maszyny, co zapewnia efektywność i bezpieczeństwo procesu obróbczej.

Pytanie 30

Przedstawiony na rysunku przedmiot obrabiany jest ustalony i zamocowany

A. za pomocą docisku pojedynczego.

B. szczękami wewnętrznymi uchwytu trójszczękowego.

C. w kłach obrotowych.

D. na trzpieniu gwintowanym.

Mocowanie przedmiotu obrabianego w kłach obrotowych, dociskiem pojedynczym czy też szczękami wewnętrznymi uchwytu trójszczękowego to techniki, które w niektórych przypadkach znajdują zastosowanie, jednak nie w kontekście przedstawionym w pytaniu. Kły obrotowe są zazwyczaj wykorzystywane w toczeniu do chwytania okrągłych elementów o symetrii obrotowej. W sytuacji, gdy przedmiot obrabiany ma otwór gwintowany, mocowanie w kłach obrotowych nie zapewni wymaganej stabilności i precyzji obróbczej, co może prowadzić do obniżenia jakości wykonania oraz zwiększonego ryzyka uszkodzenia obrabianego materiału. Z kolei docisk pojedynczy jest stosunkowo prostą techniką, ale nie zawsze gwarantuje odpowiednią siłę mocowania, co w przypadku dynamicznych obciążeń może być niebezpieczne. Uchwyt trójszczękowy jest bardziej skomplikowanym rozwiązaniem, ale również w tym przypadku, jeśli element ma otwór gwintowany, może to powodować problemy z równomiernością docisku i stabilnością. Użytkownicy często mylą typy mocowania, co prowadzi do nieprawidłowego doboru metod, a tym samym do obniżenia efektywności procesów obróbczych oraz zwiększenia ryzyka błędów produkcyjnych. Kluczowe jest, aby odpowiednio analizować rysunki techniczne oraz specyfikacje obróbcze, aby właściwie dostosować techniki mocowania do charakterystyki obrabianego przedmiotu.

Pytanie 31

Wynik pomiaru mikromierzem przedstawionym na ilustracji wynosi

A. 11,87 mm

B. 11,37 mm

C. 9,87 mm

D. 9,37 mm

Pomiar mikromierzem to precyzyjna metoda, która wymaga odpowiedniego odczytu zarówno z podziałki głównej, jak i noniusza. W przypadku podanego pytania, właściwy wynik pomiaru wynosi 9,37 mm. Odczytujemy wartość z podziałki głównej, gdzie wskazanie wynosi 9 mm, a następnie dodajemy wartość z noniusza, która wynosi 0,37 mm. Taki odczyt jest zgodny z ogólnie przyjętymi standardami pomiarowymi, które zalecają dokładne śledzenie podziałek mikromierza. W praktyce, umiejętność dokładnego odczytywania wyników pomiarów jest kluczowa w wielu branżach, takich jak inżynieria mechaniczna czy automatyka. Dzięki temu pomiarom możemy zapewnić wysoką jakość produktów oraz ich zgodność z wymaganiami technologicznymi. Warto również pamiętać, że przy wykonywaniu pomiarów należy zachować odpowiednią kalibrację mikromierza, co zwiększa dokładność i wiarygodność pomiarów.

Pytanie 32

Powierzchnie czopów wałów po utwardzeniu cieplnym powinny być

A. toczone w sposób zgrubny

B. radełkowane

C. szlifowane

D. frezowane w sposób zgrubny

Szlifowanie utwardzonych cieplnie powierzchni czopów wałów to naprawdę ważny proces, bo to właśnie wtedy osiągamy fajną jakość powierzchni i dokładność wymiarową. Utwardzenie cieplne działa tak, że materiał podgrzewa się do wysokiej temperatury, a potem szybko schładza, co sprawia, że stal staje się twarda i bardziej wytrzymała. Dzięki temu jest bardziej odporna na zużycie. Ale uwaga! Takie utwardzone powierzchnie mogą być trudne do obróbki tradycyjnymi metodami, jak toczenie czy frezowanie, bo narzędzia szybko się zużywają. Szlifowanie jest w tej sytuacji lepszym wyjściem, bo używa się tam bardzo drobnych ziaren, więc można uzyskać gładką powierzchnię bez zbędnego usuwania materiału. W praktyce, to jest dość powszechne w przemyśle, zwłaszcza w motoryzacyjnym czy maszynowym, gdzie produkuje się wały korbowe. Tam każdy detal musi być dokładny, by wszystko działało jak należy. Warto też dodać, że zgodnie z normami, jak ISO 1302, szlifowanie utwardzonych powierzchni to najlepsza praktyka, co jeszcze bardziej akcentuje jego znaczenie w obróbce materiałowej.

Pytanie 33

W celu ustawienia "nowego" położenia Punktu Zerowego Przedmiotu Obrabianego według danych z rysunku należy wpisać w tabeli przesunięcia punktu zerowego wartości:

A. G58 X-79.95 Y-60X-14.85

B. G58 X-79.95 Y60 X14.85

C. G54 X79.95 Y-60 X-14.85

D. G54 X79.95 Y60 X-14.85

Poprawna odpowiedź to G58 X-79.95 Y60 X14.85, ponieważ zgodnie z danymi z rysunku, nowe położenie Punktu Zerowego Przedmiotu Obrabianego (PZPO) wymaga przesunięć w osiach X, Y i Z, które są określone w tej komendzie. Wartości -79.95 w osi X i 60 w osi Y są zgodne z wymaganymi przesunięciami, co oznacza, że poszczególne osie są ustawione w odpowiednich kierunkach. W praktyce, stosowanie polecenia G58 pozwala na wprowadzenie nowych wartości punktu zerowego, co jest kluczowe w procesie obróbczy CNC, gdyż umożliwia to precyzyjne pozycjonowanie przedmiotu obrabianego w przestrzeni roboczej maszyny. Dobre praktyki w obróbce skrawaniem wymagają dokładności w definiowaniu punktów zerowych, aby zapewnić wysoką jakość wykonania detali. Używanie poprawnych komend programowych, takich jak G58, jest niezbędne, aby uniknąć błędów w obróbce, które mogą prowadzić do defektów lub uszkodzeń narzędzi. Również, zmiana punktu zerowego przed każdą operacją może pomóc w optymalizacji procesu oraz oszczędzać czas poprzez skrócenie cykli obróbczych.

Pytanie 34

Którą obróbkę należy zastosować do wykonania wielowypustu w otworze koła łańcuchowego pokazanego na ilustracji?

A. Wiercenie.

B. Toczenie.

C. Frezowanie.

D. Przeciąganie.

Odpowiedź "przeciąganie" jest poprawna, ponieważ jest to technika obróbcza idealnie nadająca się do tworzenia wielowypustów w otworach, jak w przypadku koła łańcuchowego. W procesie przeciągania narzędzie, zwane przeciągaczem, jest wprowadzane do otworu i przesuwane wzdłuż jego długości, co pozwala na nadanie mu precyzyjnego kształtu. Ta metoda obróbcza jest szczególnie efektywna w sytuacjach, gdy wymagane są wysokie tolerancje oraz gładkość powierzchni, co jest kluczowe w elementach mechanicznych, takich jak koła łańcuchowe. Przeciąganie pozwala również na obróbkę materiałów o dużej twardości, co czyni je preferowanym rozwiązaniem w przypadku komponentów narażonych na intensywne zużycie. W praktyce, stosowanie tej techniki przyczynia się do zwiększenia trwałości i niezawodności podzespołów maszyn, co jest zgodne z normami jakościowymi przyjętymi w branży inżynierskiej.

Pytanie 35

Zastosowanie cieczy smarująco-chłodzącej w procesie gwintowania ma na celu

A. podniesienie parametrów obróbczych w trakcie gwintowania

B. usunięcie zanieczyszczeń z obszaru obróbki

C. ochronę obrobionej powierzchni

D. ograniczenie oporów skrawania

Użycie cieczy smarująco-chłodzącej podczas gwintowania ma kluczowe znaczenie dla obniżenia oporów skrawania, co z kolei prowadzi do poprawy jakości obrobionej powierzchni oraz wydajności procesu. Ciecz smarująco-chłodząca działa jako mediatorsmarny, który zmniejsza tarcie między narzędziem skrawającym a obrabianym materiałem. To zredukowanie oporów skrawania pozwala na zastosowanie większych prędkości obróbczych, co jest szczególnie istotne w przypadku obróbki stali nierdzewnych czy innych trudnych materiałów. Dodatkowo, użycie cieczy chłodzącej wpływa na przewodzenie ciepła, co zapobiega przegrzewaniu narzędzi skrawających i wydłuża ich żywotność. W praktyce, w zastosowaniach przemysłowych często stosuje się emulsje wodne lub oleje mineralne jako cieczy smarująco-chłodzące, co jest zgodne z normami ISO 6743-99 dotyczącymi klasyfikacji cieczy smarowniczych. W efekcie, zastosowanie odpowiednich cieczy przyczynia się do efektywności procesów produkcyjnych oraz redukcji kosztów eksploatacyjnych.

Pytanie 36

Ile wynoszą odchyłki graniczne wymiaru wynikowego X?

A. es=+0,125 ei=-0,045

B. es=0 ei=-0,125

C. es=+0,045 ei=-0,125

D. es=+0,125 ei=-0,205

Wybór błędnej odpowiedzi na to pytanie może wynikać z nieprawidłowego zrozumienia zasad obliczania odchyleń granicznych oraz ich zastosowania w praktyce. Często pojawiającym się błędem jest pomijanie kluczowej zasady, że odchyłki graniczne wymiaru wynikowego są sumą odchyleń granicznych poszczególnych wymiarów składowych. Użytkownik może również mylnie sądzić, że odchyłki powinny być obliczane indywidualnie dla każdego wymiaru bez uwzględnienia ich współzależności. Takie podejście prowadzi do błędnych wniosków, ponieważ w rzeczywistości wymiary składowe wpływają na siebie nawzajem, a ich interakcja definiuje rzeczywiste odchyłki graniczne. Dodatkowo, osoby udzielające błędnych odpowiedzi mogą nie mieć pełnej wiedzy na temat tolerancji, co skutkuje błędnym kojarzeniem odchyleń granicznych z pojedynczymi wymiarami. W kontekście branżowym, zrozumienie i stosowanie standardów, takich jak ISO 286-1, jest niezbędne do prawidłowego obliczania i interpretacji odchyleń granicznych, co ma kluczowe znaczenie dla zapewnienia jakości i wymagań technicznych w produkcji. Niezrozumienie tych zasad może prowadzić do znacznych problemów w procesach produkcyjnych, takich jak nieprawidłowości w wymiarach, co w efekcie wpływa na funkcjonowanie elementów w złożonych systemach mechanicznych.

Pytanie 37

Tryb pracy "półautomatycznej" uruchamiany jest na obrabiarce CNC przyciskiem

A. 4

B. 1

C. 3

D. 2

Wybrana odpowiedź jest prawidłowa, ponieważ tryb pracy "półautomatycznej" na obrabiarce CNC uruchamiany jest poprzez przycisk oznaczony jako "MDA" (Manual Data Input). Ten tryb pracy pozwala operatorowi na ręczne wprowadzanie danych przy jednoczesnym wykorzystaniu automatycznych funkcji maszyny. Dzięki temu operator ma większą kontrolę nad procesem obróbczym, co jest szczególnie przydatne w przypadku złożonych operacji, które wymagają precyzyjnego dostosowania parametrów. W praktyce, korzystanie z trybu półautomatycznego umożliwia np. wprowadzenie korekt w czasie rzeczywistym podczas produkcji. W standardach branżowych, w tym w normach ISO dotyczących automatyzacji, podkreśla się znaczenie elastyczności w procesach produkcyjnych, a tryb MDA jest doskonałym przykładem tego podejścia. Operatorzy, znając funkcję przycisku MDA, są w stanie skutecznie dostosowywać procesy do zmieniających się warunków produkcyjnych, co zwiększa efektywność i jakość obróbki.

Pytanie 38

Jak kąt natarcia narzędzia skrawającego wpływa na

A. chropowatość obrabianej powierzchni

B. sposób odprowadzania wiórów

C. opór skrawania

D. odprowadzanie ciepła

Kąt natarcia ostrza narzędzia skrawającego ma kluczowe znaczenie dla efektywności procesu skrawania, a szczególnie wpływa na sposób odprowadzania wiórów. Kąt natarcia, definiowany jako kąt pomiędzy ostrzem narzędzia a obrabianym materiałem, może znacząco zmieniać dynamikę wytwarzania wiórów podczas skrawania. Odpowiedni kąt natarcia pozwala na optymalne formowanie wiórów, co jest istotne dla uzyskania wysokiej jakości obrabianej powierzchni oraz efektywności procesu. W praktyce, czołowe narzędzia skrawające, takie jak frezy i wiertła, są projektowane z uwzględnieniem specyficznych kątów natarcia, co pozwala na odpowiednie formowanie wiórów i ich sprawne odprowadzanie. W przypadku narzędzi stosowanych do materiałów twardych, jak stal hartowana, zwiększenie kąta natarcia może prowadzić do lepszego odprowadzania wiórów, minimalizując ryzyko ich zatykania się w obrabiarce. W branży obróbczej standardy, takie jak ISO 8688, wskazują na konieczność dostosowania kątów natarcia do specyfiki materiałów oraz rodzaju procesu skrawania, co zapewnia optymalizację wydajności i bezpieczeństwa pracy.

Pytanie 39

Emulsję wodno-olejową po użyciu można

A. czasowo przechowywać w wyznaczonym miejscu do chwili przekazania firmie zajmującej się utylizacją

B. zastosować do obróbki cieplno-chemicznej elementów metalowych

C. przelać przez gęste sito i stosować do ochrony narzędzi pomiarowych

D. wykorzystać jako środek ochronny dla prowadnic w obrabiarkach konwencjonalnych

Odpowiedź dotycząca czasowego składowania zużytego chłodziwa w wyznaczonym miejscu do momentu przekazania firmie utylizującej jest prawidłowa, ponieważ zgodnie z przepisami ochrony środowiska oraz normami dotyczącymi postępowania z odpadami, takie substancje klasyfikowane są jako odpady niebezpieczne. Odpady te mogą zawierać substancje szkodliwe dla zdrowia ludzi oraz środowiska, dlatego ich przechowywanie powinno odbywać się w sposób bezpieczny i zgodny z przepisami. W praktyce, należy zapewnić odpowiednią lokalizację do składowania, która spełnia normy dotyczące zabezpieczenia przed wyciekami i zanieczyszczeniem gleby oraz wód gruntowych. Często stosuje się pojemniki o odpowiednich certyfikatach, które umożliwiają bezpieczne przechowywanie płynów. Przykładami dobrych praktyk w tej dziedzinie są regularne kontrole stanu technicznego pojemników oraz współpraca z certyfikowanymi firmami zajmującymi się utylizacją odpadów. Tego rodzaju postępowanie nie tylko minimalizuje ryzyko dla zdrowia, ale również przyczynia się do ochrony środowiska i przestrzegania obowiązujących przepisów prawnych.

Pytanie 40

Na rysunku przedstawiono schemat ustalenia przedmiotu obrabianego przy użyciu

A. podpory pryzmowej i docisku.

B. podpory stałej i kołka.

C. podpory samonastawnej i oporu.

D. podpory regulowanej i trzpienia krótkiego.

Wybór podpory pryzmowej i docisku w kontekście ustalania przedmiotu obrabianego jest niewłaściwy, ponieważ te elementy nie zapewniają odpowiedniego podparcia, które jest niezbędne do precyzyjnej obróbki. Podpora pryzmowa, choć może być użyteczna w niektórych zastosowaniach, nie gwarantuje stabilności w obróbce skrawaniem, zwłaszcza w przypadku większych przedmiotów, które mogą wymagać bardziej zaawansowanych systemów mocowania. Docisk, będący jedynie mechanizmem utrzymującym element w miejscu, nie dostarcza niezbędnej sztywności, co prowadzi do ryzyka przesunięcia się obrabianego przedmiotu. Odpowiedzi takie jak podpory samonastawne czy regulowane również nie są odpowiednie w tej sytuacji, ponieważ ich konstrukcja i przeznaczenie są zbyt elastyczne, co nie sprzyja stabilności w trakcie obróbki. Przykładem błędnej koncepcji jest założenie, że elastyczność systemu mocowania może być korzystna; w rzeczywistości elastyczność prowadzi do wibracji, które mogą negatywnie wpływać na jakość obróbki i dokładność wymiarową końcowego produktu. Istotne jest, aby podczas wyboru systemu mocowania kierować się zasadami inżynieryjnymi oraz standardami, które podkreślają znaczenie stabilności i precyzji. Dlatego do ustalania przedmiotów obrabianych korzysta się przede wszystkim z systemów, które zapewniają stałe, sztywne oparcie, takie jak podpory stałe i kołki, co jest kluczowe dla osiągnięcia wysokiej jakości obróbki oraz efektywności procesów produkcyjnych.
