Wyniki egzaminu

Informacje o egzaminie:
  • Zawód: Technik mechatronik
  • Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
  • Data rozpoczęcia: 9 maja 2026 21:06
  • Data zakończenia: 9 maja 2026 21:21

Egzamin zdany!

Wynik: 35/40 punktów (87,5%)

Wymagane minimum: 20 punktów (50%)

Nowe
Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania
Pochwal się swoim wynikiem!
Szczegółowe wyniki:
Pytanie 1

W powyższym układzie stycznik K1 włącza się tylko wtedy, gdy przycisk S1 jest wciśnięty. Zwolnienie przycisku S1 nie wyłącza K1. Przyczyną błędnego działania układu jest

Ilustracja do pytania
A. uszkodzony stycznik K1.
B. błędne podłączenie cewki stycznika K1.
C. uszkodzony przycisk S1.
D. błędne podłączenie styku zwiernego K1.
Wybór uszkodzonego stycznika K1 jako przyczyny problemu jest dość błędny, bo nie bierze pod uwagę ważnych aspektów, które mogą wyjaśnić sytuację. Jasne, uszkodzony stycznik może powodować różne awarie, ale w twoim przypadku problem leży gdzie indziej – nie ma podtrzymania, a to niekoniecznie oznacza uszkodzenie. Możliwe, że coś jest nie tak z podłączeniem cewki K1, ale to też nie tłumaczy, dlaczego stycznik wydaje się działać mimo zwolnienia przycisku. Co do przycisku S1, to jego uszkodzenie nie ma sensu – przecież gdyby był zepsuty, to wcale by nie włączał stycznika. Często w takich sytuacjach ludzie koncentrują się na uszkodzeniach sprzętu, zamiast przyjrzeć się, jak wszystko ze sobą współpracuje. Kluczowe jest zrozumienie, że to nie uszkodzenia, ale błędne połączenia są najczęstszą przyczyną problemów w automatyce.

Pytanie 2

W siłowniku działającym w obie strony o średnicy tłoka D = 20 mm oraz efektywności 0,8, zasilanym ciśnieniem p = 0,6 MPa, teoretyczna siła przy wysunięciu siłownika wynosi około

A. 130 N
B. 140 N
C. 150 N
D. 160 N
Aby obliczyć teoretyczną siłę wysunięcia siłownika dwustronnego działania, możemy skorzystać z następującego wzoru: F = p * A, gdzie F to siła, p to ciśnienie, a A to pole powierzchni tłoka. Pole powierzchni tłoka można obliczyć ze wzoru A = π * (D/2)², gdzie D to średnica tłoka. Dla D = 20 mm, A wynosi około 3,14 * (0,02/2)² = 3,14 * 0,01 = 0,0314 m². Przy ciśnieniu p = 0,6 MPa (czyli 600 kPa), obliczamy siłę: F = 600 kPa * 0,0314 m² = 18,84 kN. Jednakże ze względu na sprawność siłownika, musimy pomnożyć tę wartość przez 0,8. Ostatecznie otrzymujemy F = 18,84 kN * 0,8 = 15,07 kN, co w przeliczeniu na jednostki N daje 150 N. Tego rodzaju obliczenia są niezbędne w projektowaniu i analizie systemów pneumatycznych i hydraulicznych, a znajomość wzorów i jednostek jest kluczowa w praktyce inżynieryjnej.

Pytanie 3

Izolacja w kolorze niebieskim jest używana dla kabli

A. sygnałowych
B. neutralnych
C. ochronnych
D. fazowych
Izolacja niebieska w instalacjach elektrycznych jest standardowo stosowana dla przewodów neutralnych. W praktyce oznaczenie kolorystyczne przewodów ma na celu zabezpieczenie przed błędami w podłączeniach i zwiększenie bezpieczeństwa użytkowników. Przewód neutralny, zazwyczaj oznaczony kolorem niebieskim, pełni kluczową rolę w obwodach elektrycznych, umożliwiając powrót prądu do źródła zasilania. Zgodnie z normami międzynarodowymi, takimi jak IEC 60446, stosowanie jednolitych kolorów dla przewodów ma na celu ułatwienie identyfikacji ich funkcji oraz minimalizację ryzyka nieprawidłowego podłączenia. W praktyce, w przypadku domowych instalacji elektrycznych, przewody neutralne są często wykorzystywane w obwodach oświetleniowych i gniazdkowych, co sprawia, że ich prawidłowe oznaczenie jest kluczowe dla bezpieczeństwa oraz zgodności z przepisami budowlanymi. Właściwe stosowanie kolorów w identyfikacji przewodów jest istotnym elementem w pracy elektryków i instalatorów, co podkreśla znaczenie standardów w tej dziedzinie.

Pytanie 4

Którą czynność powinien wykonać użytkownik podczas uruchamiania komercyjnej wersji programu Proficy iFIX po ukazaniu się przedstawionego na rysunku komunikatu, aby program działał dłużej niż 2 godziny?

Ilustracja do pytania
A. Ponownie zainstalować program Proficy iFIX.
B. Kontynuować uruchamianie programu Proficy iFIX.
C. Sprawdzić, czy została zainstalowana właściwa wersja systemu operacyjnego.
D. Zainstalować sterownik klucza sprzętowego.
Zainstalowanie sterownika klucza sprzętowego jest kluczowym działaniem, które każdego użytkownika programu Proficy iFIX powinno skłonić do podjęcia działań w momencie napotkania komunikatu o braku detekcji klucza sprzętowego. Klucz sprzętowy jest fizycznym urządzeniem zabezpieczającym, które umożliwia legalne użytkowanie oprogramowania. Bez jego obecności program automatycznie ogranicza swoje działanie do 2 godzin. Dlatego zainstalowanie odpowiedniego sterownika jest niezbędne do zapewnienia ciągłości pracy. W praktyce, użytkownicy powinni upewnić się, że klucz jest prawidłowo podłączony do portu USB oraz że zainstalowano właściwe sterowniki, które mogą być dostępne na stronie producenta oprogramowania. Zgodnie z najlepszymi praktykami w zakresie zarządzania oprogramowaniem, regularne aktualizacje oprogramowania oraz jego komponentów, takich jak sterowniki, powinny być standardową procedurą. Dzięki temu użytkownik ma pewność, że korzysta z najnowszych funkcji i zabezpieczeń, co jest kluczowe w kontekście pracy z systemami automatyki przemysłowej.

Pytanie 5

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 6

Elektrozawór typu normalnie zamknięty o parametrach 230V AC, 50Hz, DN 3/8" FAF 61 mm, nie aktywuje się po podaniu napięcia znamionowego. Przystępując do serwisu elektrozaworu, trzeba najpierw wyłączyć napięcie zasilające, a następnie, w pierwszej kolejności

A. wymienić uszczelkę
B. wymienić membranę
C. zmierzyć rezystancję cewki
D. zwiększyć napięcie zasilania i podać je na cewkę elektrozaworu
Mierzenie rezystancji cewki elektrozaworu jest kluczowym krokiem w diagnostyce problemów z jego działaniem. Cewka, będąca sercem elektrozaworu, generuje pole elektromagnetyczne, które otwiera lub zamyka zawór. Sprawdzenie rezystancji cewki pozwala określić, czy nie występuje uszkodzenie, takie jak przerwanie drutu lub zwarcie. Standardowe wartości rezystancji dla cewki elektrozaworu powinny odpowiadać temu, co podano w specyfikacji producenta. Jeśli wartość ta jest znacznie niższa lub nieodpowiednia, może to wskazywać na uszkodzenie cewki. W praktyce, aby przeprowadzić pomiar, należy użyć multimetru ustawionego na pomiar rezystancji, co jest standardową procedurą w branży. Po potwierdzeniu, że cewka jest sprawna, można kontynuować diagnostykę, sprawdzając inne elementy zaworu, jak membrana lub uszczelki. Właściwe podejście oparte na pomiarze rezystancji cewki jest nie tylko zgodne z najlepszymi praktykami, ale może znacznie przyspieszyć proces naprawy.

Pytanie 7

Przed zainstalowaniem podtynkowej instalacji zasilającej dla urządzenia mechatronicznego nie weryfikuje się

A. ciągłości żył przewodu
B. stanu izolacji przewodu
C. średnicy żył przewodu
D. wagi żył w przewodzie
Wybór odpowiedzi dotyczącej wagi żył w przewodzie jako niewłaściwego elementu do sprawdzenia przed montażem podtynkowej instalacji zasilającej jest poprawny. W praktyce inżynieryjnej, przed rozpoczęciem instalacji, kluczowe jest zweryfikowanie średnicy żył, ciągłości oraz stanu izolacji przewodów. Średnica żył ma fundamentalne znaczenie dla obliczenia obciążalności przewodu oraz dla zapewnienia, że przewód nie będzie się przegrzewał podczas pracy. Sprawdzenie ciągłości żył jest istotne, aby upewnić się, że nie ma przerw w obwodzie, co mogłoby prowadzić do uszkodzenia urządzeń podłączonych do instalacji. Stan izolacji jest niezbędny do zapewnienia bezpieczeństwa użytkowania instalacji, ponieważ uszkodzona izolacja może prowadzić do zwarć lub porażenia prądem. Waga żył, chociaż może być istotna w niektórych kontekstach konstrukcyjnych, nie jest kluczowym czynnikiem przy montażu instalacji elektrycznej, co czyni tę odpowiedź poprawną. Przykładowo, w projektach na budowach stosuje się normy, takie jak PN-IEC 60364, które precyzują wymagania dotyczące sprawdzeń przedmontażowych.

Pytanie 8

Jakie są kolejne kroki w przygotowaniu sprężonego powietrza do systemu pneumatycznego?

A. nasycenie mgłą olejową (jeśli jest to potrzebne), osuszenie oraz filtrowanie powietrza, obniżenie ciśnienia do wartości wymaganej w systemie
B. osuszenie oraz filtrowanie powietrza, obniżenie ciśnienia do wartości wymaganej w systemie, nasycenie mgłą olejową
C. nasycenie mgłą olejową, obniżenie ciśnienia do wartości wymaganej w systemie, osuszenie oraz filtrowanie powietrza
D. obniżenie ciśnienia do wartości wymaganej w systemie, osuszenie oraz filtrowanie powietrza, nasycenie mgłą olejową
Twoja odpowiedź dotycząca osuszania i filtrowania powietrza, redukcji ciśnienia i nasycenia mgłą olejową jest jak najbardziej na miejscu. To ważne etapy, które pozwalają na przygotowanie sprężonego powietrza, które będzie dobrze działać w systemach pneumatycznych. Osuchanie i filtrowanie powietrza są kluczowe, żeby pozbyć się wszelkich zanieczyszczeń, bo woda, olej czy jakieś drobinki mogą zepsuć sprzęt i sprawić, że cała maszyna przestanie działać, a to już nie jest przyjemne. Po osuszeniu powietrze musi być odpowiednio nasycone olejem, żeby elementy ruchome się nie zacierały, co znacznie wydłuża ich żywotność. Dobrym przykładem jest produkcja, gdzie jakość sprężonego powietrza naprawdę może zmienić efektywność pracy.

Pytanie 9

W celu zamontowania sterownika PLC na szynie DIN, należy użyć

A. śrub
B. zatrzasków
C. łap
D. nitów
Zatrzaski stosowane do montażu sterowników PLC na szynach DIN są popularnym wyborem ze względu na ich prostotę, szybkość montażu oraz bezpieczeństwo. Zatrzaski pozwalają na łatwe i szybkie mocowanie urządzenia bez potrzeby używania narzędzi, co jest szczególnie przydatne w przypadku instalacji w trudnodostępnych miejscach. W praktyce oznacza to, że technik może w krótkim czasie zamontować lub zdemontować urządzenie, co znacznie przyspiesza proces konserwacji i ewentualnej wymiany komponentów. Dodatkowo, zatrzaski zapewniają stabilne mocowanie, które zabezpiecza sterownik przed przypadkowym wypięciem się z szyny, co mogłoby prowadzić do przerw w pracy systemu. Stosowanie zatrzasków przestrzega również normy dotyczące instalacji urządzeń elektrycznych, które zalecają użycie rozwiązań umożliwiających łatwy dostęp do urządzeń bez ryzyka ich uszkodzenia. Warto również zwrócić uwagę, że w przypadku większych instalacji, łatwość montażu i demontażu staje się kluczowym czynnikiem wpływającym na efektywność pracy zespołów zajmujących się utrzymaniem ruchu.

Pytanie 10

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 11

Jakie zadanie w obwodach elektronicznych realizuje transoptor?

A. Izoluje galwanicznie sygnały
B. Dodaje napięcia
C. Wytwarza sygnały sinusoidalne
D. Zwiększa prąd
Transoptor, czyli optoizolator, jest naprawdę ważnym elementem w elektronice. Jego główną rolą jest zapewnienie izolacji galwanicznej pomiędzy różnymi częściami układu. Działa to w ten sposób, że dzięki zjawisku fotonowemu możemy przesyłać sygnały elektryczne bez potrzeby bezpośredniego połączenia. To znaczy, że wrażliwe części obwodu są chronione przed wysokimi napięciami i zakłóceniami, co jest mega przydatne. Widzę, że transoptory są powszechnie stosowane w automatyce – świetnie izolują sygnały sterujące od obwodów zasilających. Dodatkowo w interfejsach komunikacyjnych zapewniają bezpieczeństwo przesyłanym danym. Korzystanie z transoptorów to naprawdę dobra praktyka w inżynierii, bo zmniejsza ryzyko uszkodzeń przez różnice potencjałów, zwiększając tym samym niezawodność systemu. Warto także dodać, że potrafią pracować w różnych częstotliwościach, co sprawia, że są dosyć uniwersalne w nowoczesnych układach elektronicznych.

Pytanie 12

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 13

Na rysunku siłownika pneumatycznego litera X wskazuje

Ilustracja do pytania
A. tuleję.
B. tłok.
C. tłoczysko.
D. tłumik.
Tłoczysko jest kluczowym elementem siłownika pneumatycznego, którego zadaniem jest przenoszenie ruchu z tłoka na zewnątrz urządzenia. Na rysunku, oznaczenie X wskazuje właśnie na ten element. Tłoczysko, wykonane zazwyczaj z wysokiej jakości stali, musi spełniać określone normy wytrzymałości, aby mogło efektywnie przenosić siły działające podczas pracy siłownika. W branży pneumatycznej, poprawność działania tłoczyska jest kluczowa dla efektywności systemu, ponieważ wszelkie niedoskonałości mogą prowadzić do utraty wydajności i zwiększenia zużycia energii. Tłoczysko jest zazwyczaj uszczelnione, co zapobiega wyciekom powietrza z siłownika oraz zapewnia odpowiednią dynamikę pracy. Przykładem zastosowania tłoczyska jest jego wykorzystywanie w automatyzacji procesów przemysłowych, gdzie precyzyjne sterowanie ruchem jest niezbędne. Zrozumienie roli tłoczyska w działaniu siłownika pneumatycznego jest niezbędne do efektywnego projektowania i eksploatacji urządzeń pneumatycznych, zgodnie z obowiązującymi standardami branżowymi.

Pytanie 14

Jakie powinny być nastawy przełącznika przemiennika częstotliwości, by można było sterować jego pracą za pomocą sygnału 0÷20 mA?

Ilustracja do pytania
A. 1-ON, 2-ON, 3-ON, 4-ON
B. 1-OFF, 2-ON, 3-OFF, 4-OFF
C. 1-OFF, 2-OFF, 3-OFF, 4-OFF
D. 1-ON, 2-OFF, 3-OFF, 4-OFF
Odpowiedź 1-ON, 2-OFF, 3-OFF, 4-OFF jest prawidłowa, ponieważ zgodnie z zasadami działania przełączników w przemiennikach częstotliwości, sekcja 1 musi być włączona (ON), aby umożliwić odbieranie sygnału analogowego 4-20 mA. Ustawienie to jest kluczowe dla prawidłowej komunikacji między urządzeniem a systemem sterującym, ponieważ sygnał 4-20 mA jest standardowym sygnałem w automatyce przemysłowej. Umożliwia on precyzyjne sterowanie prędkością silnika, co jest niezbędne w aplikacjach wymagających zmiennej prędkości obrotowej. W praktyce, takie ustawienie pozwala na optymalne wykorzystanie mocy silnika oraz oszczędność energii poprzez dostosowanie wydajności do aktualnych potrzeb. Warto zaznaczyć, że brak włączenia sekcji 1 (OFF) uniemożliwiłby przepływ sygnału, co mogłoby prowadzić do niewłaściwej pracy całego systemu. Dobrą praktyką jest również regularne monitorowanie i weryfikacja ustawień przełączników, szczególnie w aplikacjach, gdzie zmiany w obciążeniu mogą wpływać na parametry pracy.

Pytanie 15

Który przyrząd pomiarowy przedstawiono na rysunku?

Ilustracja do pytania
A. Dalmierz laserowy.
B. Detektor wycieków.
C. Multimetr uniwersalny.
D. Kamerę termowizyjną.
Kamera termowizyjna, jaką przedstawiono na rysunku, jest zaawansowanym narzędziem wykorzystywanym w wielu branżach, w tym w budownictwie, energetyce oraz w inspekcjach przemysłowych. Kluczowym elementem tego urządzenia jest jego zdolność do detekcji promieniowania podczerwonego, co pozwala na wykrywanie różnic temperatur w obiektach i ich otoczeniu. Dzięki temu, kamery termowizyjne są nieocenione w diagnostyce problemów związanych z izolacją budynków, identyfikacją uszkodzeń w instalacjach elektrycznych, a także w monitorowaniu stanu urządzeń przemysłowych. Dobrą praktyką jest regularne wykorzystanie kamer termograficznych w procesach audytów energetycznych, co przyczynia się do podnoszenia efektywności energetycznej oraz do zapewnienia bezpieczeństwa. Przykładowo, inspektorzy mogą używać tych urządzeń do identyfikacji miejsc, gdzie występują straty ciepła, co pozwala na optymalizację kosztów ogrzewania. Warto również zaznaczyć, że standardy branżowe, takie jak ISO 18434, podkreślają znaczenie stosowania technologii termograficznej w diagnostyce i monitorowaniu stanu technicznego urządzeń.

Pytanie 16

Który element należy zastosować do zabezpieczenia nakrętki koronowej przed samoodkręceniem?

Ilustracja do pytania
A. B.
B. A.
C. C.
D. D.
Element "C", czyli szpilka zabezpieczająca, odgrywa kluczową rolę w zapobieganiu samoodkręceniu nakrętek koronowych. Jej zastosowanie polega na umieszczeniu w otworze nakrętki, co zapewnia dodatkowe zabezpieczenie w połączeniu z właściwym dokręceniem. W praktyce, szpilki zabezpieczające są często używane w aplikacjach inżynieryjnych i produkcyjnych, gdzie bezpieczeństwo i niezawodność połączeń są priorytetem. Standardy branżowe, takie jak ISO 898-1 czy ANSI/ASME B18.2.1, podkreślają znaczenie stosowania odpowiednich elementów zabezpieczających w zależności od rodzaju i aplikacji połączenia. W przypadku nakrętek koronowych, szpilka zabezpieczająca jest szczególnie zalecana, gdyż minimalizuje ryzyko luzowania się elementów pod wpływem wibracji czy zmian temperatury. Przykładowo, w przemyśle motoryzacyjnym, gdzie bezpieczeństwo jest kluczowe, stosowanie takich rozwiązań jest powszechne i zapewnia długoterminową integralność połączeń.

Pytanie 17

Połączenia nitowe metalowej obudowy urządzenia należy wykonać przy użyciu narzędzia przedstawionego na rysunku

Ilustracja do pytania
A. D.
B. A.
C. C.
D. B.
Nitownica ręczna, oznaczona literą B, jest kluczowym narzędziem w procesie wykonywania połączeń nitowych w metalowych obudowach urządzeń. Jej konstrukcja pozwala na precyzyjne i efektywne wprowadzenie nitów w miejsca wymagające solidnego połączenia. W praktyce nitownice ręczne znajdują zastosowanie w wielu branżach, takich jak motoryzacja, budownictwo oraz produkcja mebli metalowych. Dobrze wykonane połączenie nitowe gwarantuje trwałość oraz odporność na działanie różnych czynników mechanicznych i chemicznych. Przy prawidłowym użyciu, nitownica pozwala na uzyskanie połączeń o wysokiej wytrzymałości, co jest zgodne z normami jakościowymi, takimi jak ISO 9001. Warto także pamiętać, że nitownice ręczne są dostępne w różnych rozmiarach, co umożliwia ich użycie w różnych aplikacjach, w zależności od grubości materiału i wymagań dotyczących obciążenia.

Pytanie 18

Wskaż prawidłowe przyporządkowanie cyfr wskazujących części sprzęgła kłowego do ich nazw.

Piasta sprzęgłaKołnierz przykręcanyWkładka elastycznaPierścienie osadczePodkładka zabezpieczająca
Przyporządkowanie 1.1234 | 56
Przyporządkowanie 2.3124 | 56
Przyporządkowanie 3.4235 | 61
Przyporządkowanie 4.5124 | 63
Ilustracja do pytania
A. Przyporządkowanie 2.
B. Przyporządkowanie 1.
C. Przyporządkowanie 4.
D. Przyporządkowanie 3.
Odpowiedź jest prawidłowa, ponieważ przyporządkowanie 1. dokładnie odzwierciedla rzeczywiste rozmieszczenie i funkcje poszczególnych części sprzęgła kłowego. W praktyce, zrozumienie tych elementów jest kluczowe dla prawidłowego montażu i konserwacji urządzeń mechanicznych. Na przykład, płytka sprzęgła, oznaczona cyfrą 1, jest podstawowym elementem, który łączy różne części, a jej prawidłowe umiejscowienie zapewnia stabilność całego systemu. Kołnierz przykręcany (oznaczony cyfrą 2) odpowiada za mocowanie, co jest szczególnie istotne w kontekście obciążeń dynamicznych występujących w pracy sprzęgła. Wkładka elastyczna (cyfra 3) pełni kluczową rolę w amortyzacji drgań, co wpływa na żywotność oraz efektywność działania całego mechanizmu. Pozostałe elementy, takie jak pierścienie osadcze (4 i 5) i podkładka zabezpieczająca (6), również mają swoje określone funkcje, które są niezbędne dla prawidłowego działania sprzęgła. Zrozumienie tych interakcji jest nie tylko istotne z perspektywy inżynieryjnej, ale również w kontekście zachowania standardów jakości i bezpieczeństwa w przemyśle.

Pytanie 19

Jaki aparat elektryczny jest wykorzystywany do ochrony silnika indukcyjnego przed przeciążeniem?

A. Przekaźnik termobimetalowy
B. Stycznik elektromagnetyczny
C. Wyłącznik różnicowoprądowy
D. Wyłącznik nadmiarowy
Wyłącznik nadmiarowy, stycznik elektromagnetyczny oraz wyłącznik różnicowoprądowy to urządzenia, które pełnią różne funkcje w systemach elektrycznych, ale nie są odpowiednie do zabezpieczenia silnika indukcyjnego przed przeciążeniem. Wyłącznik nadmiarowy, mimo że jest używany do ochrony przed przeciążeniem, działa na zasadzie automatycznego wyłączania obwodu przy przekroczeniu określonego prądu. Jednak nie jest on dostosowany do specyficznych warunków pracy silników indukcyjnych, gdzie ważne jest szybkie reagowanie na zmiany obciążenia. Stycznik elektromagnetyczny, z drugiej strony, służy do załączania i wyłączania obwodów elektrycznych, a jego zadanie polega na kontrolowaniu przepływu energii elektrycznej, a nie na monitorowaniu stanu przeciążenia. Wyłącznik różnicowoprądowy jest przeznaczony głównie do ochrony ludzi przed porażeniem prądem elektrycznym, a jego działanie opiera się na wykrywaniu różnicy prądu między przewodami zasilającymi, co nie ma związku z przeciążeniem silnika. Wybór niewłaściwego urządzenia do ochrony silnika może prowadzić do uszkodzenia sprzętu, a także do niebezpieczeństwa dla użytkowników. Dlatego ważne jest, aby w odpowiedni sposób dobierać komponenty zabezpieczające zgodnie z ich funkcjami oraz zaleceniami producentów i normami branżowymi.

Pytanie 20

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 21

W przedstawionym na schemacie układzie pneumatycznym można regulować

Ilustracja do pytania
A. tłumienie końca skoku.
B. siłę pchającą tłoka.
C. skok siłownika.
D. prędkość ruchu tłoka.
Poprawna odpowiedź to "siłę pchającą tłoka", ponieważ w układzie pneumatycznym siła pchająca tłoka jest regulowana poprzez odpowiednie ustawienie zaworu redukcyjnego. Zawór redukcyjny kontroluje ciśnienie w układzie, co bezpośrednio wpływa na siłę, z jaką tłok jest pchany w ruchu. W praktyce, dostosowanie siły pchającej jest kluczowe w wielu zastosowaniach przemysłowych, takich jak automatyzacja produkcji, gdzie precyzyjne sterowanie siłą umożliwia osiągnięcie optymalnych wyników w procesach montażowych czy pakujących. Kontrola ciśnienia zgodnie z normami PN-EN 983:2011, dotyczącymi układów pneumatycznych, zapewnia bezpieczeństwo i efektywność pracy urządzeń. Znajomość tego zagadnienia jest istotna dla inżynierów i techników zajmujących się projektowaniem i obsługą systemów pneumatycznych, ponieważ umożliwia im osiągnięcie odpowiednich parametrów pracy.

Pytanie 22

Której końcówki należy użyć do montażu elementów za pomocą śrub torx?

Ilustracja do pytania
A. C.
B. B.
C. D.
D. A.
Końcówka B jest właściwym wyborem do montażu elementów za pomocą śrub Torx ze względu na jej specyficzny kształt, który idealnie pasuje do gwiazdkowego profilu śrub Torx. Śruby te są szeroko stosowane w przemyśle motoryzacyjnym, elektronice oraz w meblarstwie, gdzie zapewniają lepsze trzymanie i odporność na poślizg w porównaniu do tradycyjnych śrub z łbem płaskim czy krzyżowym. Użycie odpowiedniej końcówki jest kluczowe dla uniknięcia uszkodzeń zarówno samej śruby, jak i narzędzia. W praktyce, końcówki Torx oznaczone są literami i numerami, co ułatwia ich rozpoznanie. Warto również zwrócić uwagę na to, że stosowanie nieodpowiednich końcówek może prowadzić do uszkodzenia śruby, co w konsekwencji może wymusić wymianę całego elementu. Z tego powodu, w branży inżynieryjnej oraz produkcyjnej, stosowanie właściwych narzędzi jest zgodne z najlepszymi praktykami i normami jakości, co przyczynia się do zwiększenia wydajności oraz bezpieczeństwa pracy.

Pytanie 23

Aby ustalić wznios silnika indukcyjnego, należy wykonać pomiar

A. średnicy stojana
B. szerokości silnika oraz średnicy wirnika
C. odległości między osią wału a podstawą uchwytów silnika
D. wysokości silnika
Odległość między osią wału a podstawą łap silnika to naprawdę ważna sprawa, jeśli chodzi o wznios silnika indukcyjnego. W zasadzie pokazuje, jak ten silnik jest zamontowany w danym miejscu. Z tego wynika, na jakiej wysokości silnik jest w stosunku do jego osi obrotu, co ma spory wpływ na to, jak wszystko działa w całym układzie napędowym. Na przykład, jak wznios jest źle ustawiony, to może to spowodować, że silnik będzie dużo więcej zużywał energii i szybciej się psuł. W przemyśle, gdzie silniki indukcyjne są na porządku dziennym, na przykład w wentylacjach czy taśmach transportowych, dokładne pomiary wzniosu są niezbędne, żeby wszystko działało jak należy. Przydaje się też trzymanie się standardów, jak IEC 60034, bo to pomaga w montażu i eksploatacji silników elektrycznych.

Pytanie 24

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 25

Przedstawiony na rysunku element elektroniczny należy zamontować na płytce obwodu drukowanego poprzez

Ilustracja do pytania
A. spawanie.
B. lutowanie.
C. zgrzewanie.
D. klejenie.
Lutowanie to kluczowy proces w montażu elektronicznym, który zapewnia trwałe połączenia elektryczne i mechaniczne pomiędzy elementami a płytką obwodu drukowanego (PCB). Proces ten polega na topnieniu stopu lutowniczego, który po ostygnięciu tworzy solidne i przewodzące połączenie. W przypadku diod, lutowanie jest szczególnie istotne, ponieważ wymaga precyzyjnego umiejscowienia oraz odpowiedniej temperatury, aby uniknąć uszkodzenia delikatnych elementów. W praktyce lutowania stosuje się różne techniki, takie jak lutowanie na ciepło, lutowanie na fali czy lutowanie ręczne, które są dostosowane do różnych aplikacji. Standardy IPC (Institute for Interconnecting and Packaging Electronics) nakładają wymagania dotyczące jakości lutowania, co jest istotne dla niezawodności i trwałości urządzeń elektronicznych. Dlatego zwróć szczególną uwagę na wybór odpowiedniego stopu lutowniczego oraz technikę lutowania, aby zapewnić wysoką jakość połączeń na PCB.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 27

Prawidłowo wykonane połączenie lutowane przedstawiono

Ilustracja do pytania
A. tylko na rysunku 1
B. tylko na rysunku 2
C. na rysunkach 2 i 3
D. na rysunkach 1 i 2
Prawidłowo wykonane połączenie lutowane jest kluczowym elementem w elektronice, ponieważ zapewnia niezawodność i trwałość połączeń. W przypadku lutowania należy zawsze dążyć do uzyskania połączenia, które charakteryzuje się dobrą przyczepnością, brakiem nadmiaru cyny oraz brakiem zimnych lutów. Na rysunku 1 widoczny jest przewód, który został prawidłowo przylutowany: cyna równomiernie pokrywa miejsce lutowania, co zapewnia doskonałą przewodność. Rysunek 2 również ilustruje poprawne połączenie, gdzie cyna dobrze przylega do przewodu, co jest zgodne z najlepszymi praktykami w lutowaniu, takimi jak zachowanie odpowiednich temperatur i użycie właściwych materiałów. W przeciwieństwie do tego, na rysunku 3 możemy zauważyć nadmiar cyny, co może prowadzić do problemów z przewodnością oraz ryzyka uszkodzenia komponentów. W praktyce, stosowanie odpowiednich technik lutowania wpływa na jakość i niezawodność całego układu elektronicznego, co jest kluczowe w zastosowaniach przemysłowych oraz hobbystycznych.

Pytanie 28

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 29

Którymi cyframi oznaczono na rysunku siłownika pneumatycznego beztłoczkowego wózek oraz system amortyzacji?

Ilustracja do pytania
A. wózek – 6, system amortyzacji – 7
B. wózek – 5, system amortyzacji – 11
C. wózek – 6, system amortyzacji – 11
D. wózek – 5, system amortyzacji – 7
Poprawna odpowiedź wskazuje, że wózek siłownika pneumatycznego beztłoczkowego oznaczony jest cyfrą 6, a system amortyzacji cyfrą 11. Wózek jest kluczową częścią układu, gdyż to na nim montowane są elementy robocze. W praktyce, jego poprawne działanie zapewnia prawidłowe przenoszenie obciążeń i ruch. System amortyzacji z kolei, oznaczony cyfrą 11, odgrywa niezwykle ważną rolę w tłumieniu drgań oraz stabilizacji wózka podczas pracy, co jest istotne dla bezpieczeństwa oraz wydajności operacji. Standardy branżowe, takie jak ISO 6431 dotyczące cylindrów pneumatycznych, uwzględniają zasady dotyczące konstrukcji i działania siłowników, co potwierdza znaczenie tych komponentów. Właściwe zrozumienie ich działania jest fundamentalne dla projektowania i eksploatacji systemów automatyki oraz pneumatyki, co ma praktyczne zastosowanie w wielu branżach, od produkcji po systemy transportowe.

Pytanie 30

Podaj właściwą sekwencję montażu składników w układzie przygotowania sprężonego powietrza, zaczynając od strony złożonego systemu pneumatycznego.

A. Manometr, reduktor, smarownica, filtr powietrza
B. Filtr powietrza, manometr, reduktor, smarownica
C. Reduktor, manometr, filtr powietrza, smarownica
D. Smarownica, manometr, reduktor, filtr powietrza
Wybór innej kolejności montażu elementów składowych w zespole przygotowania sprężonego powietrza prowadzi do wielu problemów funkcjonalnych oraz technicznych. Na przykład, umieszczając manometr przed reduktorem, możemy wprowadzać odczyty ciśnienia, które nie będą odzwierciedlały rzeczywistego ciśnienia roboczego w systemie, ponieważ nie uwzględniają one redukcji ciśnienia, jaką wprowadza reduktor. Taki błąd może prowadzić do nieprawidłowych ustawień, które w rezultacie obniżają efektywność pracy narzędzi pneumatycznych. Ponadto montaż filtra powietrza na początku układu, jak sugerują niektóre odpowiedzi, może spowodować, że zanieczyszczenia będą wprowadzane do smarownicy, co może negatywnie wpłynąć na jej działanie oraz na jakość smarowania. To z kolei może prowadzić do szybszego zużycia narzędzi i komponentów. Kluczowym aspektem jest również zrozumienie, że każdy z elementów ma swoje specyficzne funkcje i powinien być zamontowany w odpowiedniej kolejności, aby system działał optymalnie. Nieprzemyślana kolejność montażu elementów składowych może skutkować także zwiększeniem kosztów serwisowania i napraw, a także obniżeniem efektywności energetycznej całego systemu. Dlatego tak ważne jest, aby stosować się do ustalonych standardów i dobrych praktyk w zakresie instalacji systemów sprężonego powietrza.

Pytanie 31

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 32

Który element należy zamontować we wskazanym strzałką otworze podzespołu przedstawionego na rysunku?

Ilustracja do pytania
A. Przyłączkę.
B. Zawór.
C. Manometr.
D. Termometr.
Manometr jest kluczowym elementem w systemach pneumatycznych i hydraulicznych, który pozwala na dokładne pomiary ciśnienia. W kontekście przedstawionego rysunku otwór między oznaczeniami IN i OUT sugeruje, że jest on przeznaczony specjalnie do podłączenia manometru. Zastosowanie manometru umożliwia monitorowanie i kontrolowanie ciśnienia w systemie, co jest niezbędne dla zachowania bezpieczeństwa i efektywności operacji. W praktyce, manometry mogą być stosowane w różnych aplikacjach, w tym w instalacjach przemysłowych, systemach grzewczych oraz w samochodach, gdzie precyzyjne pomiary ciśnienia mają kluczowe znaczenie dla optymalizacji wydajności i uniknięcia awarii. W branży inżynieryjnej, zgodnie ze standardami ISO 5171, manometry powinny być regularnie kalibrowane w celu zapewnienia ich dokładności, co podkreśla znaczenie ich prawidłowego montażu. Dlatego zainstalowanie manometru w tym otworze jest zgodne z najlepszymi praktykami oraz standardami branżowymi.

Pytanie 33

Element oznaczony cyfrą 1

Ilustracja do pytania
A. ogranicza wartość natężenia prądu w układzie.
B. poprawia współczynnik mocy świetlówki.
C. skraca czas zapłonu świetlówki.
D. likwiduje zjawisko stroboskopowe.
Odpowiedź "ogranicza wartość natężenia prądu w układzie" jest prawidłowa, ponieważ element oznaczony cyfrą 1 to rezystor, który spełnia kluczową rolę w obwodach elektrycznych. Rezystor wprowadza opór, co wpływa na natężenie prądu zgodnie z prawem Ohma, które opisuje zależność między napięciem, prądem i oporem: I = U/R. W praktyce oznacza to, że przy stałym napięciu, zwiększenie wartości rezystora prowadzi do zmniejszenia natężenia prądu. Dzięki temu, stosowanie rezystorów pozwala na precyzyjne zarządzanie prądami w obwodach, co jest kluczowe w projektowaniu układów elektronicznych oraz w aplikacjach, takich jak zasilacze, układy cyfrowe czy analogowe. W branży stosuje się różne typy rezystorów, w tym stałe, zmienne, a także specjalistyczne, na przykład rezystory o dużej mocy, które muszą spełniać normy dotyczące odprowadzania ciepła. Zrozumienie funkcji rezystorów jest niezbędne do projektowania bezpiecznych i efektywnych układów elektrycznych.

Pytanie 34

Jakim skrótem literowym określa się język drabinkowy?

A. LD
B. FBD
C. IL
D. STL
Język drabinkowy, znany jako LD, to jeden z najpopularniejszych języków w automatyce przemysłowej. Używa się go często do programowania sterowników PLC. Struktura tego języka wygląda jak drabinka, gdzie po bokach są zasilania, a w środku masz linie, które pokazują logikę działania. To strasznie ułatwia wszystko, bo dzięki temu operatorzy mogą szybko zrozumieć, co się dzieje w systemie. Przykładowo, jeśli chcemy, żeby silnik ruszał w zależności od czujnika, to właśnie w diagramie drabinkowym można to zobaczyć i łatwo poprawić, gdy coś nie działa. W praktyce LD jest zgodny z normą IEC 61131-3, która ustala zasady dla różnych języków programowania w automatyce, dlatego jest w zasadzie standardem w tej branży. W moim zdaniu to naprawdę dobry wybór do prostszych układów.

Pytanie 35

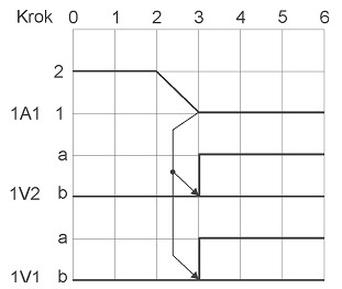

Po wsunięciu siłownika 1A1 następuje przełączenie zaworu

Ilustracja do pytania
A. 1V2 z pozycji a na b.
B. 1V1 z pozycji a na b.
C. 1V2 lub zaworu 1V1 z pozycji b na a.
D. 1V2 i zaworu 1V1 z pozycji b na a.
Poprawna odpowiedź dotyczy zmiany pozycji zaworów 1V2 oraz 1V1, które przekształcają swoje ustawienia z pozycji b na a po wsunięciu siłownika 1A1. Zrozumienie działania zaworów w układach pneumatycznych jest kluczowe dla efektywnego projektowania systemów automatyki. W tym przypadku, po aktywacji siłownika, sygnały mechaniczne powodują przełączenie zaworów, co skutkuje zmianą kierunku przepływu medium. W praktyce, takie rozwiązanie jest wykorzystywane w wielu zastosowaniach, np. w systemach sterowania ruchem lub automatyce przemysłowej, gdzie precyzyjne zarządzanie przepływem jest niezbędne. Warto również zauważyć, że zgodnie z normami ISO 1219 dotyczących schematów hydraulicznych i pneumatycznych, poprawne oznaczenie i zrozumienie funkcji zaworów jest kluczowe dla bezpieczeństwa i efektywności działania systemów. Zmiana pozycji zaworów wpływa na cały cykl pracy układu, co czyni tę wiedzę nieocenioną w kontekście planowania i diagnozowania problemów w systemach automatyki.

Pytanie 36

Ile napędów jest zastosowanych w manipulatorze, którego schemat przedstawiono na rysunku?

Ilustracja do pytania
A. 3 napędy.
B. 5 napędów.
C. 6 napędów.
D. 4 napędy.
Odpowiedź 4 napędy jest prawidłowa, ponieważ na schemacie manipulatora widać cztery różne elementy napędowe, które pełnią kluczowe funkcje w jego działaniu. Dwa siłowniki są odpowiedzialne za ruch wzdłuż osi, co jest niezbędne do precyzyjnego operowania narzędziami manipulatora. Silnik, który jest przedstawiony jako prostokąt z krzyżem, zapewnia dynamiczny napęd, co jest istotne dla skuteczności i szybkości pracy manipulatora. Ponadto, zawór, symbolizowany przez romb, reguluje przepływ medium, co również jest kluczowe dla poprawnego działania napędów pneumatycznych lub hydraulicznych. W praktyce, wiedza na temat liczby i rodzaju napędów w manipulatorze pozwala inżynierom projektować bardziej wydajne i funkcjonalne systemy automatyzacji, które spełniają wysokie standardy jakości i bezpieczeństwa. Zarówno w przemyśle, jak i w zastosowaniach robotów współpracujących, zrozumienie działania poszczególnych komponentów napędowych jest kluczowe dla optymalizacji procesów produkcyjnych.

Pytanie 37

Jakie jest medium robocze w systemie hydraulicznym?

A. woda pod ciśnieniem
B. energia elektryczna
C. powietrze sprężone
D. olej pod ciśnieniem
Olej pod ciśnieniem jest najczęściej stosowanym medium roboczym w układach hydraulicznych ze względu na swoje doskonałe właściwości smarne oraz zdolność do przenoszenia dużych obciążeń. W układach hydraulicznych olej działa jako nośnik energii, co pozwala na efektywne przekazywanie siły i momentu obrotowego. Dzięki dużej gęstości oraz niskiej kompresyjności, olej hydrauliczny zapewnia stabilność działania systemu hydraulicznego. Przykładem zastosowania oleju pod ciśnieniem może być hydraulika w maszynach budowlanych, takich jak koparki czy ładowarki, gdzie siły generowane przez siłowniki hydrauliczne są ogromne. W branży motoryzacyjnej olej hydrauliczny jest wykorzystywany w układach wspomagania kierownicy oraz w systemach hamulcowych. Praktyki dobrej konserwacji i regularnej wymiany oleju są kluczowe, aby zapewnić długowieczność i niezawodność systemów hydraulicznych, a także aby uniknąć awarii spowodowanych zanieczyszczeniami czy degradacją oleju.

Pytanie 38

System napędowy, który składa się z silnika prądu przemiennego zasilanego przez falownik, działa poprawnie, gdy wzrost częstotliwości napięcia zasilającego prowadzi do

A. obniżenia wartości napięcia zasilania
B. zmniejszenia reaktancji uzwojeń silnika
C. spadku obrotów silnika
D. wzrostu obrotów silnika
Wzrost obrotów silnika w układzie napędowym z silnikiem prądu przemiennego zasilanym z falownika jest zgodny z zasadą, że zmiana częstotliwości napięcia zasilającego wpływa na prędkość obrotową silnika. Zgodnie z równaniem: n = (120 × f) / p, gdzie n to prędkość obrotowa w obrotach na minutę (RPM), f to częstotliwość zasilania, a p to liczba par biegunów silnika, możemy zauważyć, że zgodnie z tym równaniem, zwiększenie częstotliwości f prowadzi do proporcjonalnego wzrostu prędkości obrotowej n. Przykładowo, w zastosowaniach przemysłowych, takich jak napęd wentylatorów, pomp, czy taśmociągów, wykorzystuje się falowniki do precyzyjnego sterowania prędkością obrotową, co pozwala na oszczędność energii oraz zwiększenie efektywności procesów technologicznych. Warto także zwrócić uwagę na standardy takie jak IEC 60034, które definiują normy dla maszyn elektrycznych, w tym dla silników elektrycznych, co jest istotne dla zapewnienia ich prawidłowej pracy i bezpieczeństwa użytkowania. Zrozumienie tej zasady jest kluczowe dla inżynierów automatyków oraz techników zajmujących się systemami napędowymi.

Pytanie 39

Na rysunku oznaczono kolejnymi cyframi elementy fotorezystora. Która z odpowiedzi zawiera poprawne nazwy tych elementów?

Ilustracja do pytania
A. 1 - doprowadzenie, 2 - światłoczuła warstwa półprzewodnika, 3 - okienko przeźroczyste dla światła, 4 - obudowa hermetyczna.
B. 1 - obudowa hermetyczna, 2 - światłoczuła warstwa półprzewodnika, 3 - okienko przeźroczyste dla światła, 4 - doprowadzenie.
C. 1 - okienko przeźroczyste dla światła, 2 - światłoczuła warstwa półprzewodnika, 3 - obudowa hermetyczna, 4 - doprowadzenie.
D. 1 - światłoczuła warstwa półprzewodnika, 2 - okienko przeźroczyste dla światła, 3 - obudowa hermetyczna, 4 - doprowadzenie.
Poprawna odpowiedź wskazuje na kluczowe elementy budowy fotorezystora. Przede wszystkim, cyfra 1 oznacza światłoczułą warstwę półprzewodnika, która ma fundamentalne znaczenie w działaniu fotorezystora, gdyż jej rezystancja zmienia się pod wpływem światła. Przykładem zastosowania fotorezystorów są automatyczne oświetlenia uliczne, gdzie zmiana natężenia światła wpływa na włączanie lub wyłączanie lamp. Cyfra 2, jako okienko przeźroczyste dla światła, zapewnia, że światło może dotrzeć do warstwy półprzewodnika, co jest niezbędne do prawidłowego działania urządzenia. Cyfra 3 odnosząca się do obudowy hermetycznej ma na celu ochronę komponentów przed wilgocią i zanieczyszczeniami, co jest istotne w zastosowaniach na zewnątrz. Wreszcie, cyfra 4, oznaczająca doprowadzenie, umożliwia podłączenie fotorezystora do obwodu elektrycznego, co jest kluczowe w kontekście integracji z systemami elektronicznymi. Wiedza o tych elementach jest fundamentalna dla projektowania układów elektronicznych i automatyki.

Pytanie 40

Które narzędzie przeznaczone jest do cięcia niezbrojonych przewodów pneumatycznych z tworzyw sztucznych?

Ilustracja do pytania
A. C.
B. D.
C. A.
D. B.
Narzędzie oznaczone literą A, czyli nożyce do cięcia rur, zostało zaprojektowane specjalnie do precyzyjnego cięcia niezbrojonych przewodów pneumatycznych wykonanych z tworzyw sztucznych. Dzięki swojej konstrukcji, nożyce te zapewniają czyste i równe cięcia, co jest kluczowe w aplikacjach pneumatycznych, gdzie szczelność połączeń ma kluczowe znaczenie dla efektywności systemu. Użycie odpowiednich narzędzi do cięcia zapobiega uszkodzeniom materiału oraz minimalizuje ryzyko powstawania nieszczelności. W praktyce, zastosowanie nożyc do cięcia rur w instalacjach pneumatycznych jest powszechne w przemyśle, gdzie konieczne jest precyzyjne i szybkie przygotowanie przewodów do montażu, co jest zgodne z normami ISO 4414 dotyczącymi bezpieczeństwa w systemach pneumatycznych. Warto podkreślić, że stosowanie nożyc dedykowanych do tych materiałów jest najlepszą praktyką, która prowadzi do zwiększenia efektywności oraz bezpieczeństwa operacji.
