Pytanie 1

Określ na podstawie tabeli, jaka powinna być wartość naprężenia gnącego σ_g w procesie gięcia stali, jeśli granica plastyczności stali wynosi 320 MPa, blacha ma grubość g=2 mm, a promień wewnętrzny krzywizny giętej blachy r_w = 3,2 mm.

r_w/g	Granica plastyczności R_e lub R₀₂ MPa
	190	240	290	320	350
	σ_g, MPa
1,0	540	670	738	790	793
1,25	530	660	725	775	780
1,6	525	642	704	764	770
2,0	514	627	684	752	762
2,5	495	608	660	735	748
3,2	466	580	627	706	723
4,0	440	555	595	680	700
5,0	412	528	565	654	675
6,3	385	497	535	625	650

A. 764 MPa

B. 775 MPa

C. 706 MPa

D. 752 MPa

Odpowiedź 764 MPa jest rzeczywiście poprawna. Można to łatwo wytłumaczyć, patrząc na grubość blachy oraz promień wewnętrzny. Przy obliczaniu naprężenia gnącego σg używamy wzoru, który bierze pod uwagę stosunek promienia do grubości blachy (rw/g). Tutaj ten stosunek wynosi 1,6, a granica plastyczności stali to 320 MPa. Gdy spojrzysz na tabelę, w miejscu przecięcia rw/g = 1,6 i granicy plastyczności 320 MPa znajdujemy 764 MPa. To ważne, ponieważ odpowiednie wygięcie stali ma duże znaczenie dla jakości i trwałości wyrabianych elementów. Wiedza w temacie naprężeń gnących jest kluczowa w inżynierii, żeby uniknąć deformacji materiału w trakcie obróbki. Korzystanie z norm, takich jak EN 1993 dla konstrukcji stalowych, daje pewność, że projekty są bezpieczne i solidne.

Pytanie 2

Które oprzyrządowanie urządzeń do obróbki plastycznej przedstawiono na fotografii?

A. Rolki do nagniatania powierzchni.

B. Ciągadła do ciągnienia drutu.

C. Matryce do okrawania wypływki.

D. Matryce do prasowania proszków metali.

Ciągadła do ciągnienia drutu, które zostały przedstawione na zdjęciu, są kluczowym elementem wykorzystywanym w procesie produkcji drutów metalowych. Ich cylindryczna forma z otworami o malejącej średnicy pozwala na kontrolowanie procesu redukcji grubości drutu, co jest niezbędne w wielu branżach, takich jak przemysł budowlany, motoryzacyjny czy elektroniczny. Zastosowanie ciągadeł przyczynia się do uzyskania pożądanych właściwości mechanicznych drutu, takich jak wytrzymałość i elastyczność. Dobre praktyki wskazują, że prawidłowy dobór ciągadeł ma kluczowe znaczenie dla jakości produkcji, ponieważ niewłaściwie dopasowane otwory mogą prowadzić do wad drutu, takich jak pęknięcia czy deformacje. Warto również zaznaczyć, że technologia ciągnienia drutu w połączeniu z innymi metodami obróbczych, takimi jak walcowanie czy kucie, pozwala na uzyskiwanie materiałów o wysokiej precyzji, co jest szczególnie ważne w nowoczesnym rzemiośle. Zrozumienie działania ciągadeł jest zatem fundamentalne dla każdego inżyniera zajmującego się obróbką metali.

Pytanie 3

Na którym rysunku przedstawiono budowę kadzi zatyczkowej?

A. A.

B. D.

C. C.

D. B.

Rysunek D to kadź zatyczkowa, co widać od razu, bo ma charakterystyczny mechanizm mieszający w środku, a sama konstrukcja też na to wskazuje. Takie kadzie używa się w chemii i branży spożywczej do mieszania różnych cieczy, co jest super ważne, na przykład przy produkcji napojów, farb, czy leków. Dzięki temu, że umieją dobrze mieszać substancje o różnych gęstościach i lepkościach, jakość produktów na końcu naprawdę się poprawia. Kadzie zatyczkowe są projektowane zgodnie z różnymi normami bezpieczeństwa i efektywności, co wpływa na ich wydajność i trwałość. Dobrym przykładem użycia kadzi zatyczkowej jest produkcja piwa, gdzie musisz równo wymieszać składniki, żeby fermentacja przebiegała jak należy. Ważne, żeby w projektowaniu tych urządzeń pamiętać też o higienie, zwłaszcza w branży spożywczej, gdzie takie rzeczy są kluczowe.

Pytanie 4

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

Na którym rysunku przedstawiono piec oczkowy?

A. A.

B. C.

C. D.

D. B.

Prawidłowa odpowiedź to rysunek C, który przedstawia piec oczkowy, powszechnie stosowany w przemyśle metalurgicznym i ceramicznym. Piec oczkowy wyróżnia się charakterystycznymi otworami, zwanymi oczkami, które umożliwiają wprowadzanie materiału do obróbki cieplnej. Dzięki tym otworom, piec ten jest w stanie jednocześnie przetwarzać wiele wsadów, co znacznie zwiększa wydajność procesu. Ponadto, piec oczkowy pozwala na równomierne rozprowadzenie ciepła, co jest kluczowe dla uzyskania pożądanych właściwości materiałów. W praktyce, piece tego typu są często wykorzystywane do wypalania ceramiki oraz w procesach topnienia metali. W kontekście standardów branżowych, piece oczkowe powinny spełniać określone normy dotyczące efektywności energetycznej oraz bezpieczeństwa pracy, co czyni je istotnym elementem nowoczesnych zakładów przemysłowych. Warto również podkreślić, że stosowanie pieców oczkowych przyczynia się do minimalizacji strat surowców oraz optymalizacji procesów produkcyjnych.

Pytanie 6

Odczytaj z tabeli, jaka może być najmniejsza grubość denka odkuwki o średnicy d_s = 102 mm i wysokości h = 200 mm.

\( b_s \) lub \( d_s \) mm	Najmniejsze grubości dla lub denka dla stosunku \( \frac{l}{b_s} \) lub \( \frac{h}{d_s} \)
\( b_s \) lub \( d_s \) mm	\( \frac{l}{b_s} \) lub \( \frac{h}{d_s} \leq 3 \)	\( \frac{l}{b_s} \) lub \( \frac{h}{d_s} > 3 \)
do 25	2	3
25,1 – 40	3	4
40,1 – 63	5	6
63,1 – 100	6	8
100,1 – 160	8	10
160,1 – 250	12	16

A. 12 mm

B. 6 mm

C. 8 mm

D. 10 mm

Odpowiedź, którą zaznaczyłeś, to 8 mm, co jest zgodne z zasadami określania minimalnej grubości denka dla odkuwek. Gdy sprawdzamy tabelę, możemy zauważyć, że dla odkuwki o średnicy 102 mm i wysokości 200 mm, stosunek wysokości do średnicy to około 1,96, a to jest poniżej 3. Dzięki temu mamy pewność, że ta grubość zapewni odpowiednią wytrzymałość i będzie dobrze współpracować z resztą konstrukcji. W praktyce, takie podejście do minimalnych grubości jest super ważne, bo pozwala zaoszczędzić materiały i jednocześnie produkować trwałe elementy. Prawidłowe dobranie grubości denka ma też ogromny wpływ na procesy obróbcze i na to, jak długo nasz produkt będzie służył. Dlatego wiedza o tych normach jest istotna, zwłaszcza dla inżynierów i technologów, którzy zajmują się projektowaniem odkuwek.

Pytanie 7

Jaką czynność należy wykonać w pierwszej kolejności, aby właściwie przygotować wlewkę z miedzi do walcowania na zimno?

A. Usunąć zanieczyszczenia powierzchni poprzez śrutowanie lub piaskowanie

B. Wykonać kąpiel w kwasach

C. Wykonać frezowanie powierzchni wlewków na zimno

D. Oczyścić powierzchnię poprzez dłutowanie

Choć oczyszczanie powierzchni wlewków przy pomocy śrutowania, piaskowania czy dłutowania może wydawać się istotne, te metody nie są najbardziej efektywne w kontekście przygotowania miedzi do walcowania na zimno. Śrutowanie i piaskowanie są technikami, które usuwają zanieczyszczenia, ale mogą wprowadzać mikrouszkodzenia do materiału, co jest szczególnie niepożądane przy obróbce na zimno. Dłutowanie natomiast, jako metoda mechaniczna, może prowadzić do dodatkowych deformacji materiału, zwłaszcza w przypadku metali kruchych lub mniej plastycznych. Zastosowanie kąpieli w kwasach również jest kontrowersyjne; choć może skutecznie usuwać tlenki i inne zanieczyszczenia, niesie ze sobą ryzyko korozji i może prowadzić do niejednorodności powierzchni. Ostatecznie, kluczowe jest zrozumienie, że efektywne przygotowanie materiału nie opiera się jedynie na oczyszczeniu, lecz na uzyskaniu odpowiedniej geometrii i jakości powierzchni, co można osiągnąć jedynie poprzez frezowanie. Ignorowanie tego faktu może prowadzić do poważnych problemów w dalszych etapach produkcji oraz obniżać jakość końcowych wyrobów.

Pytanie 8

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Na podstawie tabeli określ, którą płytę odcinaka dwutaktowego należy najrzadziej poddawać przeglądom i naprawom.

Czynność	Ilość wykonanych operacji
	Płyta
	tnąca	stemplowa	głowicowa	prowadząca
Przegląd techniczny	500	1 000	2 000	1 000
Naprawa bieżąca	750	1 250	3 000	1 500
Naprawa średnia	1 000	1 500	4 000	2 000
Naprawa główna	1 250	1 750	5 000	2 500

A. Prowadzącą.

B. Tnącą.

C. Głowicową.

D. Stemplową.

Odpowiedź "Głowicową" jest prawidłowa, ponieważ płyty głowicowe w odcinkach dwutaktowych charakteryzują się dłuższymi okresami między przeglądami i naprawami w porównaniu do innych typów płyt. Głowice są zazwyczaj zaprojektowane z myślą o wysokiej trwałości i mniejszej eksploatacji, dzięki czemu rzadziej wymagają interwencji serwisowych. Na przykład, w przemyśle tekstylnym, głowice są często wykorzystywane w procesach, które wymagają precyzyjnego cięcia materiałów, co sprawia, że ich właściwe funkcjonowanie jest kluczowe dla efektywności produkcji. Zgodnie z normami branżowymi, takich jak ISO 9001, minimalizacja przestojów maszynowego wyposażenia, które mogą wiązać się z nadmierną eksploatacją, jest priorytetem. Dlatego też, w przypadku głowic, regularne przeglądy są zalecane, ale ich częstotliwość jest znacznie niższa w porównaniu do innych płyt, takich jak płyty stemplowe czy tnące, które są narażone na większe obciążenia podczas użytkowania.

Pytanie 11

Jak należy przygotować wsad w postaci blach walcowanych na gorąco przed procesem walcowania blach cienkich na zimno?

A. Przeprowadzając szlifowanie i polerowanie

B. Poddając operacji natłuszczania

C. Poddając operacji wytrawiania

D. Wykonując wyżarzanie normalizujące

Prawidłowa odpowiedź dotycząca poddania wsadu operacji wytrawiania jest zgodna z najlepszymi praktykami w przemyśle metalurgicznym. Wytrawianie jest procesem chemicznym, który ma na celu usunięcie tlenków i zanieczyszczeń z powierzchni materiału, co jest kluczowe dla zapewnienia odpowiedniej jakości blach walcowanych. Dzięki temu można osiągnąć lepszą adhezję podczas dalszego przetwarzania, co jest szczególnie istotne w przypadku walcowania blach cienkich na zimno, gdzie precyzja i jakość powierzchni są kluczowe. Przykładem zastosowania wytrawiania może być przemysł motoryzacyjny, gdzie blachy stalowe muszą spełniać rygorystyczne normy jakości. Dodatkowo, wytrawianie wspomaga usunięcie wszelkich zanieczyszczeń mogących wpływać na właściwości mechaniczne oraz estetyczne wyrobów końcowych. W praktyce, proces ten często jest stosowany jako etap przygotowawczy, przed dalszymi operacjami obróbczych, co wpisuje się w standardy jakości ISO oraz praktyki Lean Manufacturing.

Pytanie 12

Jak nazywa się proces, podczas którego stalowe elementy są podgrzewane, a następnie chłodzone w oleju?

A. Wyżarzanie

B. Odpuszczanie

C. Hartowanie

D. Normalizowanie

Hartowanie to proces obróbki cieplnej stosowany w metalurgii, który polega na podgrzewaniu materiału, takiego jak stal, do odpowiedniej temperatury, a następnie szybkim schłodzeniu w medium chłodzącym, takim jak olej. Proces ten zwiększa twardość i wytrzymałość materiału poprzez przemianę struktury krystalicznej stali. W praktyce hartowanie znajduje zastosowanie w produkcji narzędzi, części maszyn i elementów konstrukcyjnych, które muszą wytrzymać duże obciążenia mechaniczne. Przy hartowaniu ważne jest dobranie odpowiedniej temperatury i czasu wygrzewania, co pozwala na uzyskanie optymalnych właściwości mechanicznych. Proces ten jest często stosowany w połączeniu z odpuszczaniem, co umożliwia redukcję kruchości materiału. Dla każdego typu stali istnieją specyficzne parametry hartowania, które są określane na podstawie jej składu chemicznego i wymagań użytkowych. Dzięki temu hartowanie jest kluczowym procesem w przemyśle metalurgicznym, pozwalającym na uzyskanie materiałów o wymaganych właściwościach użytkowych.

Pytanie 13

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

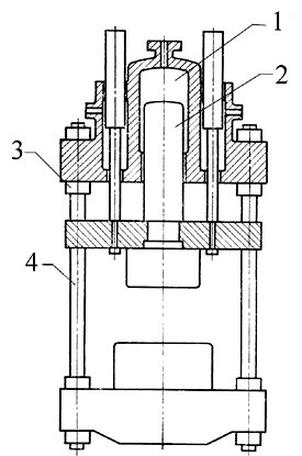

Na schemacie prasy hydraulicznej nurnik oznaczono cyfrą

A. 1

B. 4

C. 2

D. 3

Na schemacie prasy hydraulicznej nurnik jest oznaczony cyfrą 2, co czyni tę odpowiedź prawidłową. Nurnik, będący kluczowym elementem systemów hydraulicznych, odpowiada za przekształcanie energii hydraulicznej w ruch mechaniczny. W praktyce, jego działanie polega na tym, że pod wpływem ciśnienia płynu hydraulicznego porusza się w cylindrze, co umożliwia wykonywanie pracy mechanicznej, na przykład w procesach formowania, prasowania czy podnoszenia ciężarów. Zrozumienie funkcji nurnika jest fundamentalne w mechanice płynów oraz inżynierii hydraulicznej, gdzie jego właściwości muszą być zgodne z normami bezpieczeństwa i wydajności. W wielu zastosowaniach przemysłowych, takich jak budownictwo czy produkcja, nurniki muszą być precyzyjnie dobrane do wymagań aplikacji, co pozwala na maksymalne wykorzystanie efektywności systemu hydraulicznego.

Pytanie 15

Na podstawie tabeli wskaż, którą z wymienionych prac prowadzi się w czasie remontu bieżącego komorowego gazowego pieca grzewczego.

Fragment wykazu prac związanych z prowadzeniem remontów gazowych pieców komorowych
Czynności	Rodzaj remontu
Czynności	bieżący	średni	kapitalny
wymiana wszystkich palników			●
wymiana całej wymurówki komory roboczej			●
wymiana warstwy izolacyjnej komory roboczej			●
wymiana lub naprawa uszkodzonych fragmentów wymurówki		●
naprawy instalacji elektrycznej		●
korekta ustawień palników	●
naprawy układu sterowania	●
naprawy mechaniczne	●

A. Naprawę uszkodzonej dźwigni do zamykania drzwi pieca.

B. Wymianę kabla zasilającego piec.

C. Wymianę elementów grzejnych.

D. Naprawę uszkodzonych fragmentów trzonu pieca.

Wybór odpowiedzi dotyczących wymiany kabla zasilającego piec, naprawy uszkodzonych fragmentów trzonu pieca czy wymiany elementów grzejnych wskazuje na niepełne zrozumienie zakresu prac związanych z remontem bieżącym. Wymiana kabla zasilającego jest czynnością, która zazwyczaj jest realizowana w ramach remontu generalnego lub modernizacji, gdyż wiąże się z koniecznością oceny i wymiany elementów instalacji elektrycznej. Niewłaściwe przypisanie tej czynności do remontu bieżącego może prowadzić do nieprawidłowej oceny potrzeb konserwacyjnych. Podobnie, naprawa uszkodzonych fragmentów trzonu pieca czy wymiana elementów grzejnych także wykracza poza definicję remontu bieżącego, który obejmuje przede wszystkim prace konserwacyjne mające na celu utrzymanie urządzenia w dobrym stanie operacyjnym. Źle zinterpretowane pojęcia mogą prowadzić do kosztownych błędów, ponieważ użytkownik pieca może pomyśleć, że bardziej złożone prace są rutynowe, co stwarza ryzyko poważnych usterek. Kluczowe jest zrozumienie, że remonty bieżące koncentrują się na prostych naprawach mechanicznych, które nie wymagają wymiany dużych elementów konstrukcyjnych lub instalacyjnych, co jest zgodne z normami bezpieczeństwa oraz efektywności energetycznej w branży grzewczej.

Pytanie 16

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Narzędzie pomiarowe stosowane przy sprawdzeniu średnicy wewnętrznej gorącej odkuwki kutej swobodnie przedstawiono na rysunku oznaczonym literą

A. A.

B. B.

C. C.

D. D.

Odpowiedź A jest poprawna, ponieważ przedstawione na rysunku narzędzie to suwmiarka, która jest powszechnie stosowana w przemyśle do precyzyjnego pomiaru średnic wewnętrznych oraz zewnętrznych obiektów. Suwmiarki charakteryzują się wszechstronnością, dostosowując się do różnych zakresów pomiarowych, co czyni je niezastąpionym narzędziem w warsztatach mechanicznych oraz laboratoriach metrologicznych. Zastosowanie suwmiarki do pomiaru średnicy wewnętrznej gorącej odkuwki kutej swobodnie jest zgodne z najlepszymi praktykami przemysłowymi i standardami metrologicznymi, które wymagają precyzyjnych narzędzi pomiarowych w procesie kontroli jakości. W kontekście produkcji narzędzi, suwmiarka umożliwia również kontrolę tolerancji wymiarowych, co jest kluczowe w zapewnieniu odpowiedniego dopasowania elementów. Użycie suwmiarki do pomiarów wewnętrznych zapobiega błędom, które mogą wystąpić przy użyciu mniej precyzyjnych narzędzi, takich jak miary czy kątomierze.

Pytanie 19

Jaką obróbkę cieplną powinno się wykonać po przeprowadzeniu nawęglania?

A. Hartowanie i niskie odpuszczanie

B. Wyżarzanie odprężające

C. Przesycanie i starzenie

D. Wyżarzanie sferoidyzujące

Wyżarzanie odprężające, wyżarzanie sferoidyzujące oraz przesycanie i starzenie są procesami obróbczo-cieplnymi, które mogą być stosowane w różnych sytuacjach, ale nie są odpowiednie po nawęglaniu. Wyżarzanie odprężające jest stosowane głównie w celu usunięcia wewnętrznych naprężeń powstałych w wyniku wcześniejszych procesów obróbczych, a nie ma na celu zwiększenia twardości, co jest kluczowe po nawęglaniu. Z kolei wyżarzanie sferoidyzujące ma na celu przekształcenie struktury stali w bardziej ciągliwą formę przez długotrwałe ogrzewanie, co nie jest zgodne z wymaganiami dla stali nawęglonej, która powinna zachować swoją twardość. Przesycanie i starzenie to procesy stosowane głównie w kontekście stopów aluminium czy tytanu, natomiast w przypadku stali nawęglonej, nie prowadzą one do uzyskania pożądanych właściwości. Często błędnie można sądzić, że każdy proces obróbczy jest uniwersalny, niezrozumienie specyfiki nawęglania i jego wymagań może prowadzić do zastosowania niewłaściwych metod, co skutkuje materiałami o niezadowalających właściwościach mechanicznych. Dlatego kluczowe jest zrozumienie, że różne procesy cieplne mają swoje unikalne zastosowania i powinny być stosowane zgodnie z wymaganiami konkretnego materiału oraz jego przeznaczenia.

Pytanie 20

Określ na podstawie tabeli, jakie wymiary mogą mieć kowadła płaskie, które można zamontować na młocie sprężarkowym o masie części spadających 1000 kg.

Masa części spadających młota kg	Młoty parowo-powietrzne		Młoty sprężarkowe
	Orientacyjne wymiary kowadeł płaskich
	szerokość mm	długość mm	szerokość mm	długość mm
500	140÷230	250÷350	120÷130	260÷300
750	150÷250	300÷400	130÷160	340÷360
1 000	150÷280	350÷400	140÷175	380÷420
1 500	200÷300	400÷450	160÷200	450÷500

A. 140 x 350 mm

B. 170 x 450 mm

C. 150 x 300 mm

D. 170 x 400 mm

Odpowiedź '170 x 400 mm' jest poprawna, ponieważ wymiary te mieszczą się w określonym zakresie dla kowadeł płaskich przeznaczonych do młotów sprężarkowych o masie 1000 kg. Analizując dane z tabeli, zauważamy, że kluczowe dla bezpieczeństwa i efektywności pracy jest dobranie odpowiedniego kowadła, które nie tylko wytrzyma obciążenie, ale również zapewni prawidłowe działanie całego systemu. Wymiary kowadła powinny mieścić się w zakresie 140-175 mm szerokości oraz 380-420 mm długości. Kowadła, które nie spełniają tych parametrów, mogą prowadzić do problemów z wydajnością, a także zwiększać ryzyko uszkodzeń sprzętu. W praktyce, dobór odpowiednich wymiarów kowadła jest kluczowy w branży budowlanej i przemysłowej, gdzie precyzja i bezpieczeństwo pracy są priorytetem. Zastosowanie kowadeł o właściwych wymiarach nie tylko podnosi jakość wykonywanych prac, ale również minimalizuje możliwość wystąpienia awarii, co jest zgodne z dobrymi praktykami inżynieryjnymi.

Pytanie 21

Określ na podstawie tabeli, co ile dni należy wykonywać przeglądy konserwacyjne podestów ruchomych przejezdnych.

Lp.	Urządzenie transportu bliskiego	Termin przeglądu konserwacyjnego
Lp.	Urządzenie transportu bliskiego	co 30 dni	co 60 dni	co 90 dni	co 180 dni
1.	Wciągniki i wciągarki z napędem ręcznym			X
2.	Suwnice ogólnego przeznaczenia z napędem ręcznym			X
3.	Żurawie z napędem ręcznym			X
4.	Podesty ruchome przejezdne	X
5.	Podesty ruchome stacjonarne		X
6.	Podesty ruchome załadowcze				X
7.	Podesty ruchome masztowe	X

A. Co 180 dni.

B. Co 90 dni.

C. Co 60 dni.

D. Co 30 dni.

Wiesz, przeglądy konserwacyjne podestów ruchomych powinny być robione co 30 dni. To zgodne z wytycznymi, które znajdziesz w odpowiedniej tabeli. Regularne sprawdzanie sprzętu jest naprawdę ważne, bo zapewnia bezpieczeństwo i sprawność urządzeń. Dzięki tym przeglądom możemy wykryć usterki na czas, co zapobiega poważnym awariom i kosztownym naprawom później. Normy branżowe, jak ISO 9001, podkreślają, jak istotna jest systematyczna konserwacja w zarządzaniu jakością i bezpieczeństwem w pracy. Przykład? Regularne sprawdzanie hydrauliki i mechaniki w podestach. Chodzi o to, żeby zmniejszyć ryzyko wypadków i maksymalnie wykorzystać czas pracy. Zrozumienie tej praktyki jest kluczowe, żeby trzymać się standardów i wymogów prawnych dotyczących bezpieczeństwa.

Pytanie 22

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

Na podstawie danych w tabeli wskaż zakres nacisków jednostkowych w MPa dla stali węglowej o zawartości węgla nieprzekraczającej 0,1%

Materiał	Naciski jednostkowe MPa
Aluminium	600-800
Stopy aluminium do obr. plastycznej	800-1000
Czysta miedź	1200-1400
Mosiądz M63	1400-1600
Stal węglowa (do 0,1 % C)	1200-1600
Stal węglowa (do 0. 15% C)	1600-1800
Stale węglowe (do 0,35% C) oraz niskostopowe	1800-2200 2000-2800

A. 1400-1600

B. 1800-2200

C. 1200-1600

D. 1600-1800

Wybór '1200-1600 MPa' jest jak najbardziej na miejscu, bo to odpowiada typowym wartościom dla stali węglowej z niską zawartością węgla, nieprzekraczającą 0,1%. Z mojego doświadczenia, stal o takiej zawartości węgla sprawdza się świetnie w różnych konstrukcjach inżynierskich, gdzie ważne są plastyczność i wytrzymałość. Zazwyczaj używa się jej w budownictwie, na przykład w belek czy zbrojeniu betonu, bo te właściwości są kluczowe dla bezpieczeństwa i trwałości budowli. Znając te zakresy nacisków, inżynierowie mogą lepiej dobierać materiały do konkretnych zadań, zgodnie z różnymi normami, jak na przykład PN-EN 10025, które mówią, jakich klas stali potrzebujemy. Dobrze zastosowana stal węglowa to podstawa, żeby nasze projekty były naprawdę dobre i trwałe.

Pytanie 24

Określ na podstawie tabeli, który gniot bezwzględny należy zastosować w szóstym przepuście przy walcowaniu blachy o końcowej grubości 14 mm.

Wartości kolejnych gniotów do walcowania blach 14 x 2000 x 6000 mm
Nr Przepustu	Wymiary pasma			Δh mm	λ	Średnica walców D mm	Temperatura metalu °C	Średni nacisk jednostkowy p MPa
Nr Przepustu	grubość mm	szerokość mm	długość m	Δh mm	λ	Średnica walców D mm	Temperatura metalu °C	Średni nacisk jednostkowy p MPa
0	200	1600	2,5	–	–	–	–	–
1	183	1740	2,5	17	1,09	1034	1200	53
2	153	2070	2,5	30	1,19	1034	1197	53
3	113	2070	3,37	40	1,35	1034	1192	58
4	83	2070	4,60	30	1,36	1034	1183	63
5	60	2070	6,28	23	1,38	1034	1167	72
6	44	2070	8,56	16	1,36	800	1147	82
7	32	2070	11,77	12	1,38	800	1120	94,4
8	24	2070	15,70	8	1,33	800	1081	114,0
9	19	2070	19,83	5	1,26	800	1034	132,8
10	16	2070	23,55	3	1,19	800	985	146,4
11	14,5	2070	26,00	1,5	1,10	800	940	147,2
12	14,0	2070	26,91	0,5	1,04	800	900	133,2

A. 1,36 mm

B. 0,50 mm

C. 16,00 mm

D. 1,04 mm

Wybór innych wartości gniotów, które nie odpowiadają 16,00 mm, jest wynikiem nieprawidłowego zrozumienia procesu walcowania oraz interpretacji tabeli. W przypadku wartości 1,36 mm, 1,04 mm i 0,50 mm pomijane są kluczowe aspekty związane ze zmniejszeniem grubości blachy oraz wpływem, jaki ma to na finalny produkt. Nieprawidłowe gnioty mogą prowadzić do nieefektywnego przetwarzania materiału, co skutkuje niepożądanymi właściwościami mechanicznymi, takimi jak zbyt niska twardość czy osłabienie strukturalne. Ponadto, takie błędne wybory mogą powodować również nadmierne zużycie narzędzi oraz maszyn, wpływając negatywnie na koszty produkcji i czas realizacji. W praktyce, kluczowym elementem każdej operacji walcowania jest znajomość i umiejętność korzystania z tabel, które precyzują wartości zmniejszenia grubości dla różnych przepustów. Ważne jest również, aby mieć na uwadze, że w przypadku walcowania grubości blachy, istnieje ścisła korelacja między gniotami a parametrami materiału, co oznacza, że niewłaściwe dobranie wartości może prowadzić do poważnych problemów w dalszych etapach produkcji. Brak uwagi na te detale i zaniżenie wartości gniotu może skutkować nieoptymalnymi wynikami, które mogą być trudne do skorygowania w późniejszych etapach procesu produkcyjnego.

Pytanie 25

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

Największa prędkość ciągnienia w łańcuchowej ciągarce wynosi 9,5 m/min. Wskaźnik prędkości przeciąganego pręta pokazuje 7,2 m/min. Jak bardzo można maksymalnie zwiększyć prędkość ciągnienia tego materiału?

A. O 2,7 m/min

B. O 1,4 m/min

C. O 2,3 m/min

D. O 1,9 m/min

Maksymalna prędkość ciągnienia w ciągarce łańcuchowej wynosi 9,5 m/min, co oznacza, że jest to górna granica prędkości, przy której urządzenie może działać bezpiecznie i efektywnie. Miernik prędkości przeciąganego pręta wskazuje wartość 7,2 m/min, co oznacza, że obecna prędkość jest niższa od maksymalnej. Aby obliczyć, o ile można zwiększyć prędkość ciągnienia, wystarczy od wartości maksymalnej odjąć aktualną prędkość. W tym przypadku: 9,5 m/min - 7,2 m/min = 2,3 m/min. Takie obliczenia są kluczowe w praktyce inżynieryjnej, ponieważ pozwalają na optymalne dostosowanie parametrów pracy maszyn do wymagań procesów produkcyjnych, zwiększając ich efektywność. Wartości te powinny być regularnie monitorowane, aby uniknąć przeciążenia urządzeń, co może prowadzić do awarii. W branżach, w których stosowane są ciągarki łańcuchowe, takich jak przemysł wydobywczy czy budowlany, znajomość maksymalnych parametrów operacyjnych jest niezbędna do zapewnienia bezpieczeństwa i efektywności pracy.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Grubość blachy wprowadzanej do klatki walcowniczej wynosi 24 mm. Ustalono, że wartość gniotu względnego przy walcowaniu na gorąco powinna być równa ε=0,25. Na jaką wielkość należy ustawić odstęp pomiędzy walcami?

A. 6 mm

B. 18 mm

C. 9 mm

D. 12 mm

Prawidłowa odpowiedź 18 mm wynika z zastosowania pojęcia gniotu względnego, które jest kluczowe w procesie walcowania blach. Gniot względny ε określa stosunek zmiany grubości materiału do jego grubości początkowej. W tym przypadku, mając grubość blachy równą 24 mm i wymagany gniot względny ε równy 0,25, możemy obliczyć wymaganą grubość blachy po walcowaniu: h_f = h_0 * (1 - ε) = 24 mm * (1 - 0,25) = 18 mm. Prześwit między walcami powinien być ustawiony na wartość h_f, co w tym przypadku oznacza 18 mm. Ustawienie właściwego prześwitu jest kluczowe, aby uniknąć uszkodzeń materiału oraz zapewnić efektywność procesu walcowania. W praktyce odpowiedni dobór prześwitu umożliwia uzyskanie pożądanej geometrii blachy oraz właściwych właściwości mechanicznych, co jest zgodne z normami w branży produkcyjnej, takimi jak ISO 9001, które podkreślają znaczenie kontroli jakości w produkcji. Zrozumienie i umiejętność obliczania prześwitów jest niezbędne dla inżynierów pracujących w obszarze technologii materiałowej oraz obróbczej.

Pytanie 30

Z obszernych odkuwek kutych często eliminowane są pojedyncze, płytkie zarysowania oraz podłamy przy użyciu metody

A. śrutowania

B. bębnowania na sucho

C. szlifowania

D. bębnowania na mokro

Szlifowanie jest jedną z najskuteczniejszych metod usuwania płytkich rys i podłam w dużych odkuwkach kutych, ponieważ pozwala na precyzyjne wygładzenie powierzchni metalowych. Proces ten polega na zastosowaniu narzędzi szlifujących, które wykorzystują ziarnisty materiał do eliminacji defektów powierzchniowych. Szlifowanie jest szczególnie efektywne w przypadku materiałów twardych, takich jak stal, gdzie tradycyjne metody, takie jak śrutowanie, mogą być niewystarczające w kontekście uzyskania wymaganej gładkości. Przykładem zastosowania szlifowania jest przygotowanie elementów do dalszej obróbki, na przykład przed procesami anodowania lub malowania, gdzie jakość powierzchni ma kluczowe znaczenie dla adhezji powłok. W branży metalowej szlifowanie jest zgodne z normami ISO 9001, które podkreślają znaczenie kontroli jakości i optymalizacji procesów produkcyjnych. Dobrze przeprowadzone szlifowanie nie tylko poprawia estetykę wyrobów, ale także ich właściwości użytkowe."

Pytanie 31

Na którym rysunku przedstawiono schematycznie cięcie mechaniczne wsadu z wykorzystaniem noży krążkowych?

A. B.

B. A.

C. D.

D. C.

Rysunek D jest na pewno dobrym wyborem, bo pokazuje, jak wygląda cięcie mechaniczne wsadu przy użyciu noży krążkowych. To jedne z najskuteczniejszych narzędzi w przemysłowej obróbce materiałów. Noże krążkowe mają okrągły kształt, co sprawia, że cięcie materiałów, takich jak tkaniny, papier czy cienkie blachy, jest dużo łatwiejsze i bardziej precyzyjne. W praktyce, kiedy używa się ich w linii produkcyjnej, można znacznie poprawić efektywność cięcia i zredukować marnotrawstwo materiałów, co jest naprawdę ważne w kontekście zrównoważonego rozwoju. W branży tekstylnej, na przykład, noże te świetnie nadają się do cięcia dużych arkuszy materiałów, więc można jednocześnie ciąć kilka warstw. A jeśli chodzi o normy ISO, to zgodnie z nimi noże krążkowe muszą być regularnie ostrzone i konserwowane, żeby działały jak najlepiej. Dobre narzędzia do cięcia to klucz do uzyskania świetnej jakości krawędzi, a to się przydaje w wielu sytuacjach przemysłowych.

Pytanie 32

Temperatura, przy której stal topnieje, wynosi około 1 540°C. Temperatura płynnego metalu przed jego wylaniem powinna być wyższa o 90÷120°C od temperatury topnienia. Od jakiej z wymienionych temperatur należy rozpocząć wylewanie stali z pieca?

A. 1 590°C

B. 1 650°C

C. 1 620°C

D. 1 680°C

Temperatura 1 650°C została wybrana jako najbardziej odpowiednia do rozpoczęcia spustu stali, ponieważ jest to wartość, która znajduje się w zalecanym zakresie temperatury ciekłego metalu przed spustem, która powinna wynosić od 1 630°C do 1 660°C. Utrzymanie temperatury metalu w tym zakresie jest kluczowe dla zapewnienia właściwej płynności stali oraz minimalizacji ryzyka powstawania wad odlewów. W praktyce, odpowiednia temperatura do spustu ma istotne znaczenie dla procesu odlewania, ponieważ zbyt niska temperatura może prowadzić do problemów z formowaniem i wypełnieniem formy, a zbyt wysoka może zwiększać ryzyko uformowania się niepożądanych zanieczyszczeń. Dlatego w przemyśle stalowym stosuje się rygorystyczne standardy, aby kontrolować temperaturę metalu na każdym etapie produkcji, co przekłada się na jakość końcowego produktu.

Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

Przedstawiona na rysunku wada wyrobu tłoczonego to

A. fałdy.

B. wichrowatość.

C. uszy.

D. wypukłość.

Odpowiedź "uszy" jest prawidłowa, ponieważ odnosi się do charakterystycznych deformacji, które mogą pojawiać się w wyrobach tłoczonych, zwłaszcza w miejscach o dużych napięciach materiałowych. Deformacje te przypominają wspomniane "uszy" i są efektem nieprawidłowego procesu tłoczenia, często spowodowanego niewłaściwym doborem parametrów technologicznych, takich jak siła tłoczenia czy kształt narzędzia. W praktyce inżynieryjnej, identyfikowanie takich wad jest kluczowe dla zapewnienia jakości komponentów, ponieważ mogą one znacząco wpływać na wytrzymałość oraz estetykę wyrobu. W branży automotive, na przykład, wady te są nie do przyjęcia, ponieważ mogą prowadzić do awarii części w krytycznych zastosowaniach. Dobre praktyki w procesie tłoczenia obejmują regularne monitorowanie parametrów technologicznych oraz stosowanie symulacji komputerowych, które pomagają w przewidywaniu i eliminowaniu potencjalnych deformacji, co jest zgodne z normami ISO 9001 i innymi standardami jakości.

Pytanie 36

Na rysunku przedstawiono operację kucia

A. swobodnego, w kowadłach kształtowych.

B. swobodnego, w kowadłach płaskich.

C. matrycowego, w matrycy otwartej.

D. matrycowego, w matrycy zamkniętej.

Poprawna odpowiedź odnosi się do techniki kucia swobodnego, która jest powszechnie stosowana w przemyśle metalurgicznym. Na rysunku widzimy kowadła kształtowe, które umożliwiają prowadzenie procesu kucia z dużą precyzją. Kucie swobodne pozwala na nadawanie skomplikowanych kształtów materiałowi przy minimalnych ograniczeniach, co jest kluczowe w produkcji elementów o złożonej geometrii, często stosowanych w motoryzacji, lotnictwie czy budownictwie. Kowadła kształtowe charakteryzują się specjalnie ukształtowanymi powierzchniami roboczymi, co pozwala na efektywne formowanie metalu przez odpowiednie kierowanie sił podczas procesu. Przykładem zastosowania może być produkcja wałów, zębatek czy innych elementów mechanicznych, gdzie precyzja i jakość odkuwki ma fundamentalne znaczenie. Dobre praktyki w zakresie kucia swobodnego podkreślają konieczność odpowiedniego doboru materiału oraz parametrów procesu, co wpływa na końcowe właściwości mechaniczne odkuwki.

Pytanie 37

Dobierz na podstawie tabeli taki ośrodek chłodzący, który przy obróbce cieplnej wyrobów stalowych zapewnia w pierwszym okresie chłodzenia szybkość powyżej 130°C/s, a w drugim okresie szybkość chłodzenia nie większą niż 30°C/s.

Ośrodek chłodzący	Szybkość chłodzenia w °C/s w zakresie temperatur
	550÷650°C	200÷300°C
Woda o temperaturze 74°C	30	200
Woda destylowana	250	200
Emulsja oleju w wodzie	70	200
Olej mineralny maszynowy	150	30
Olej transformatorowy	120	25
Płyty miedziane	60	30

A. Płyty miedziane.

B. Woda destylowana.

C. Olej mineralny maszynowy.

D. Olej transformatorowy.

Olej mineralny maszynowy to naprawdę dobry wybór, jeśli chodzi o chłodzenie stali w trakcie obróbki cieplnej. Jego właściwości termiczne sprawiają, że potrafi osiągnąć niezłą szybkość chłodzenia, nawet powyżej 130°C/s na początku procesu. To jest kluczowe, bo dzięki temu mamy szansę na uzyskanie fajnych właściwości mechanicznych stali. W trakcie hartowania szybkie chłodzenie jest mega ważne, bo pomaga zablokować mikrostrukturę austenityczną i przez to stal staje się twarda i wytrzymała. Potem, w drugim etapie, olej ten schładza materiał w kontrolowany sposób, trzymając temperaturę na maks 30°C/s. Dzięki temu unikamy pęknięć i deformacji materiału. W praktyce używa się takich olejów w piecach przemysłowych czy podczas hartowania, a to daje stabilność i bezpieczeństwo procesu. Wszystko to jest zgodne z dobrymi praktykami inżynieryjnymi, które mówią, że kontrolowane chłodzenie jest kluczowe dla uzyskania najlepszych parametrów mechanicznych.

Pytanie 38

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

Aby nagrzać koniec pręta przed jego wydłużeniem na młocie do kucia swobodnego, powinno się użyć pieca

A. pokroczny

B. przelotowo-przepychowy

C. oczkowo-obrotowy

D. karuzelowy

Prawidłowa odpowiedź to piec oczkowo-obrotowy, który jest idealnym rozwiązaniem do nagrzewania końców prętów przed ich dalszym wykorzystywaniem w procesach kucia swobodnego. W tego typu piecach materiał jest poddawany równomiernemu nagrzewaniu, co pozwala uzyskać pożądaną temperaturę w całym przekroju pręta, eliminując ryzyko powstawania naprężeń wewnętrznych. W praktyce oznacza to, że elementy poddawane obróbce są lepiej przygotowane do kucia, co przekłada się na poprawę ich właściwości mechanicznych oraz jakości wyrobów końcowych. Piec oczkowo-obrotowy wykorzystuje ruch obrotowy do transportu materiału przez komorę grzewczą, co zapewnia stały kontakt pręta z źródłem ciepła. Jest to zgodne z najlepszymi praktykami w przemyśle metalurgicznym, gdzie kluczowe jest uzyskanie optymalnej temperatury w najkrótszym czasie. Zastosowanie tego pieca sprzyja zwiększeniu efektywności produkcji oraz redukcji strat energii.

Pytanie 40

Który z podanych w tabeli skład chemiczny zasypek krystalizatorowych należy zastosować w procesie odlewania, jeśli zasypka powinna mieć charakter zasadowy?

Kryterium charakteru zasadowego: \( \frac{CaO}{SiO_2} > 1 \)

Składniki zasypek krystalizatorowych	Skład chemiczny zasypek, %
Składniki zasypek krystalizatorowych	A.	B.	C.	D.
\( CaO \)	16,45	30,30	—	20,10
\( Al_2O_3 \)	5,01	4,31	11,50	5,80
\( MnO \)	0,02	3,06	—	—
\( MgO \)	1,54	0,60	—	1,90
\( Fe_2O_3 \)	—	2,36	4,00	< 1,5
\( FeO \)	0,54	—	—	—
\( TiO_2 \)	17,16	4,24	—	—
\( Na_2O \)	14,64	4,17	—	9,80
\( K_2O \)	0,66	0,51	—	< 0,1
\( SiO_2 \)	29,40	26,30	27,00	32,30
\( CaO + MgO \)	—	—	25,00	—
\( Na_2O + K_2O \)	—	—	5,50	—
\( Li_2O \)	—	—	—	< 0,3
F	—	—	6,00	6,00
C	6,49	21,40	20,00	23,60

A. C.

B. A.

C. D.

D. B.

Zasypki krystalizatorowe o charakterze zasadowym są kluczowe w procesach odlewniczych, ponieważ ich skład chemiczny ma istotny wpływ na jakość i właściwości odlewów. W tym przypadku zasypka oznaczona jako 'B' zawiera najwyższą ilość tlenku wapnia (CaO) wynoszącą 30,30% oraz tlenku magnezu (MgO) w ilości 0,60%. Tlenki te mają wpływ na alkaliczność zasypki, co pozwala na lepsze kontrolowanie procesów chemicznych zachodzących podczas odlewania. Wysoka zasadowość zasypek sprzyja neutralizacji kwasów, które mogą pojawić się w stopach metali, co z kolei prowadzi do zmniejszenia ryzyka korozji oraz poprawy odporności na utlenianie. W praktyce oznacza to, że wybierając zasypkę o charakterze zasadowym, inżynierowie odlewnictwa są w stanie uzyskać lepsze właściwości mechaniczne oraz świetną jakość powierzchni odlewów. Właściwy dobór zasypki jest zgodny z dobrymi praktykami branżowymi, które zalecają stosowanie materiałów o wysokiej zasadowości w procesach odlewniczych dla osiągnięcia optymalnych rezultatów.

Rozpocznij nowy egzamin

Powrót do strony głównej
