Które oznaczenie należy wstawić we wskazane strzałką puste pola kwadratów, aby dotyczyło ono określenia współosiowości przedstawionych na rysunku powierzchni walcowych?
C.
D.
A.
B.Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź B jest poprawna, ponieważ oznaczenie współosiowości powierzchni walcowych zgodnie z normami rysunku technicznego jest realizowane poprzez zastosowanie dwóch okręgów połączonych przerywaną linią. To oznaczenie wskazuje na to, że obie powierzchnie walcowe muszą być współosiowe w określonym zakresie tolerancji, co pozwala na uniknięcie problemów z ich montażem i funkcjonowaniem w złożonych układach mechanicznych. W praktyce, współosiowość ma kluczowe znaczenie w produkcji maszyn i urządzeń, gdzie wszelkie odchylenia mogą prowadzić do zwiększonego zużycia elementów, drgań, a nawet awarii. Na przykład, w silnikach spalinowych, gdzie wał korbowy i wałek rozrządu muszą być idealnie współosiowe, aby zapewnić prawidłowe działanie. Zastosowanie odpowiednich oznaczeń w dokumentacji technicznej zgodnych z normami (takimi jak ISO 1101) jest podstawą prawidłowego wykonania projektów inżynieryjnych.
Pytanie 2
Które z przedstawionych poleceń spowoduje przesłanie programu z pamięci komputera do sterownika PLC?
A. Erase MemoryTwoja odpowiedź
B. Write
C. Upload
D. DownloadPoprawna odpowiedź
Niepoprawna odpowiedź. W kontekście programowania sterowników PLC, wybór operacji, które nie są związane z przesyłaniem programu z komputera do PLC, może prowadzić do poważnych nieporozumień. Opcja 'Upload' oznacza pobranie programu z PLC do komputera, co jest odwrotnością operacji, która jest wymagana w tym przypadku. Operatorzy często mylą te dwa terminy, co może skutkować utratą danych oraz niezamierzonymi zmianami w programie sterującym. Z kolei wybór 'Write' może być mylący, ponieważ nie precyzuje, że chodzi o przesyłanie kodu do PLC; w praktyce 'Write' może odnosić się do różnych typów operacji zapisu, zarówno w kontekście pamięci, jak i konfigurowania parametrów. Co więcej, operacja 'Erase Memory' to całkowite usunięcie danych z pamięci sterownika PLC i jest zupełnie nieodpowiednia w tym kontekście, ponieważ nie tylko nie przesyła programów, ale może prowadzić do poważnych konsekwencji, takich jak utrata krytycznych danych operacyjnych. Typowym błędem w podejściu do tego zagadnienia jest zrozumienie, że wszystkie te operacje są związane z przesyłaniem danych, podczas gdy każde z nich ma swoje specyficzne zastosowanie i konsekwencje. Zrozumienie różnicy między tymi operacjami jest kluczowe dla skutecznego programowania i zarządzania systemami automatyzacji.
Pytanie 3
Co opisuje pojęcie 'histereza' w kontekście przetworników ciśnienia?
A. Minimalna wartość ciśnienia, jaką może zmierzyć przetwornik
B. Różnica między wartościami mierzonego sygnału przy zwiększaniu i zmniejszaniu ciśnieniaTwoja odpowiedź
C. Maksymalne ciśnienie robocze przetwornika
D. Czas reakcji przetwornika na zmianę ciśnienia
Poprawna odpowiedź. Histereza w kontekście przetworników ciśnienia to zjawisko polegające na różnicy w wartościach sygnału wyjściowego dla tego samego ciśnienia, zależnie od tego, czy ciśnienie to zostało osiągnięte poprzez jego zwiększanie czy zmniejszanie. Jest to istotny parametr, który wpływa na dokładność pomiarów. W praktyce, gdy ciśnienie wzrasta, sygnał wyjściowy przyjmuje inną wartość niż w przypadku, gdy ciśnienie maleje do tej samej wartości. Dlatego, podczas kalibracji i eksploatacji przetworników, wartość histerezy jest uwzględniana, aby zapewnić precyzyjne odczyty. Dobre praktyki inżynierskie zalecają zwracanie uwagi na specyfikację histerezy, szczególnie w aplikacjach, gdzie dokładność jest kluczowa, jak w systemach sterowania czy monitorowania procesów. Zrozumienie histerezy pozwala lepiej dostosować systemy pomiarowe do wymagań aplikacji i zminimalizować potencjalne błędy pomiarowe wynikające z tego zjawiska.
Pytanie 4
Jaką metodę pomiaru zastosowano w celu zmierzenia temperatury pracy urządzenia mechatronicznego, przy użyciu elementu pomiarowego Pt100?
A. Kontaktową rezystancyjnąPoprawna odpowiedź
B. Bezkontaktową termowizyjną
C. Bezkontaktową pirometryczną
D. Kontaktową termoelektrycznąTwoja odpowiedź
Niepoprawna odpowiedź. Wybór nieprawidłowej metody pomiaru może prowadzić do wielu błędów w interpretacji danych dotyczących temperatury. Odpowiedzi związane z metodami termoelektrycznymi, takie jak kontaktowa termoelektryczna i bezkontaktowa termoelektryczna, opierają się na zasadzie wykorzystania zjawiska Seebecka, które polega na generowaniu napięcia w wyniku różnicy temperatur między dwoma różnymi metalami. W przypadku urządzeń mechatronicznych, które wymagają stałego monitorowania temperatury, ta metoda może być mniej precyzyjna, zwłaszcza gdy źródło ciepła jest niestabilne. Metody bezkontaktowe, jak termowizyjna czy pirometryczna, są przydatne w sytuacjach, gdzie nie można zastosować czujników kontaktowych, jednak w kontekście pomiaru temperatury urządzeń mechatronicznych mogą prowadzić do błędnych wyników z powodu odbicia ciepła, promieniowania oraz otoczenia, w którym wykonywany jest pomiar. W kontekście standardów przemysłowych, pomiar kontaktowy zapewnia wyższą dokładność i mniejsze ryzyko błędów, co czyni go bardziej odpowiednim w zastosowaniach wymagających precyzyjnego monitorowania temperatury. Dlatego ważne jest, aby zrozumieć różnice między tymi metodami i odpowiednio dobierać je do specyfikacji danego zadania pomiarowego.
Pytanie 5
Na schematach systemów pneumatycznych, siłowniki powinny mieć oznaczenie składające się z cyfry oraz litery
A. ATwoja odpowiedź
B. Z
C. V
D. P
Poprawna odpowiedź. Odpowiedź "A." jest poprawna, ponieważ w schematach układów pneumatycznych siłowniki są oznaczane symbolem literowym "A" oraz dodatkową liczbą, co jest zgodne z normami, takimi jak ISO 1219, które regulują oznaczanie elementów w schematach hydraulicznych i pneumatycznych. Oznaczenia te są istotne dla zrozumienia funkcji poszczególnych komponentów oraz ich właściwej identyfikacji w dokumentacji technicznej. Użycie liter i cyfr w taki sposób zapewnia jednoznaczność i ułatwia komunikację między inżynierami, technikami i innymi specjalistami. Przykładowo, siłownik pneumatyczny oznaczony jako A1 może wskazywać na specyfikę danego modelu oraz jego parametry, co jest kluczowe podczas projektowania układów automatyki przemysłowej. Właściwe oznaczenie komponentów wpływa na efektywność i bezpieczeństwo pracy systemów pneumatycznych oraz przyczynia się do ich dłuższej żywotności, co jest niezwykle istotne w kontekście nowoczesnej produkcji. Zatem, zrozumienie zasadności takiego oznaczenia jest fundamentem dla każdego inżyniera zajmującego się projektowaniem układów automatyki.
Pytanie 6
Którego bloku funkcjonalnego należy użyć w programie, jeżeli zachodzi konieczność zapamiętania czasu, w którym wystąpiło przerwanie sygnału na wejściu uaktywniającym timer?
A. TOF
B. TP
C. TON
D. TONRTwoja odpowiedź
Poprawna odpowiedź. W tym przypadku chodzi o timer retencyjny TONR, czyli timer załączający z pamięcią czasu. Jego najważniejsza cecha jest taka, że po zaniku sygnału na wejściu uaktywniającym nie zeruje automatycznie naliczonego czasu. Wartość czasu upływającego, często oznaczana jako ET, zostaje zapamiętana i po ponownym pojawieniu się sygnału timer kontynuuje odmierzanie od miejsca, w którym przerwał. To dokładnie pasuje do sytuacji opisanej w pytaniu: trzeba zapamiętać czas, w którym wystąpiło przerwanie sygnału na wejściu timera. W praktyce TONR stosuje się np. przy zliczaniu łącznego czasu pracy silnika, czasu otwarcia zaworu, czasu trwania cyklu technologicznego z przerwami albo przy monitorowaniu procesu, który może być chwilowo zatrzymany. Moim zdaniem to jeden z tych bloków, które dobrze pokazują różnicę między zwykłym opóźnieniem a sterowaniem bardziej procesowym. Zgodnie z dobrymi praktykami programowania PLC, opisywanymi też w duchu normy IEC 61131-3, timer retencyjny powinien mieć jasno określony warunek resetu, zwykle wejście R lub osobną logikę kasowania. Bez tego łatwo zostawić w sterowniku zapamiętany czas i potem program zachowuje się niby dziwnie, a tak naprawdę robi dokładnie to, co mu kazano.
Pytanie 7
Aby dokładnie ustalić kątową pozycję, przemieszczenie oraz zliczyć obroty silnika w systemie mechatronicznym, używa się
A. akcelerometr
B. enkoderTwoja odpowiedź
C. czujnik ultradźwiękowy
D. licznik
Poprawna odpowiedź. Enkoder jest urządzeniem, które odgrywa kluczową rolę w pomiarze pozycji kątowej oraz zliczaniu obrotów silników w systemach mechatronicznych. Działa na zasadzie konwersji ruchu mechanicznego na sygnał elektryczny, który może być interpretowany przez systemy sterujące. Przykładem zastosowania enkoderów jest w automatyce przemysłowej, gdzie precyzyjne pozycjonowanie elementów roboczych jest niezbędne, na przykład w robotach przemysłowych czy maszynach CNC. Enkodery można podzielić na inkrementalne i absolutne, z których każdy typ ma swoje unikalne zastosowania. Standardy takie jak IEC 61131-2 definiują wymagania dla urządzeń pomiarowych, w tym enkoderów, co zapewnia ich interoperacyjność i niezawodność w systemach automatyki. Dobrą praktyką jest regularne kalibrowanie enkoderów, aby zapewnić ich dokładność i stabilność działania w długoterminowych zastosowaniach. Warto również zwrócić uwagę na dobór odpowiednich enkoderów w zależności od wymagań aplikacji, co może znacząco wpłynąć na wydajność całego układu.
Pytanie 8
Który z algorytmów zawiera sekwencję współbieżną zapisaną zgodnie z zasadami języka SFC?
Algorytm 3
Algorytm 4
Algorytm 1
Algorytm 2Twoja odpowiedź
Poprawna odpowiedź. Algorytm oznaczony numerem 2 jest prawidłowy, ponieważ przedstawia sekwencję współbieżną zgodnie z zasadami języka SFC (Sequential Function Chart). W diagramie widzimy etapy K4 i K6, które są uruchamiane równolegle po zrealizowaniu etapu K3. Taki układ wskazuje na zastosowanie współbieżności, co jest kluczowe w wielu aplikacjach automatyki przemysłowej, gdzie równoczesne wykonywanie operacji zwiększa efektywność systemu. W kontekście przemysłowym, diagramy SFC są często wykorzystywane do modelowania procesów, które wymagają interakcji pomiędzy różnymi częściami systemu, jak na przykład w procesach produkcyjnych, gdzie różne maszyny muszą współpracować w czasie rzeczywistym. Współbieżność w SFC pozwala na lepsze odwzorowanie złożonych scenariuszy, co jest zgodne z najlepszymi praktykami w projektowaniu systemów automatyzacji. Zrozumienie i umiejętność interpretacji tego typu diagramów są niezbędne dla inżynierów i techników zajmujących się automatyzacją, ponieważ pozwala na efektywniejsze projektowanie oraz diagnostykę systemów sterowania.
Pytanie 9
W systemie alarmowym, który jest aktywowany za pomocą pilota radiowego, zasięg jego działania znacznie się zmniejszył. Jakie może być najprawdopodobniejsze źródło tego problemu?
A. Zniszczenie przycisku w pilocie
B. Niewłaściwe kierowanie pilota na odbiornik
C. Rozładowana bateria w pilocieTwoja odpowiedź
D. Rozkodowanie pilota
Poprawna odpowiedź. Rozładowana bateria w pilocie jest najczęstszą przyczyną zmniejszenia zasięgu działania zdalnego sterowania w systemach alarmowych. Piloty działają na zasadzie wysyłania sygnału radiowego, który jest odbierany przez centralę alarmową. W miarę jak bateria się rozładowuje, moc sygnału znacząco maleje, co skutkuje osłabieniem zasięgu. W praktyce, użytkownicy powinni regularnie kontrolować stan baterii swoich pilotów, a także stosować wysokiej jakości akumulatory, które zapewniają stabilne zasilanie przez dłuższy czas. Ważne jest również, aby przy wymianie baterii stosować się do instrukcji producenta, co pozwoli uniknąć problemów z kompatybilnością. Zgodnie z dobrymi praktykami, zaleca się wymianę baterii co 6-12 miesięcy, aby zapewnić niezawodne działanie systemu alarmowego. Ponadto, użytkownicy powinni być świadomi, że inne czynniki, takie jak zakłócenia elektromagnetyczne czy przeszkody w postaci ścian, mogą również wpływać na zasięg, jednak w przypadku znacznej redukcji zasięgu, rozładowana bateria jest najprawdopodobniejszym czynnikiem.
Pytanie 10
Na podstawie analizy przedstawionego fragmentu programu określ, dla którego stanu sygnałów wejściowych na wyjściu przerzutnika RS zostanie ustawiona logiczna jedynka?
A. S1 = 1, S2= 0, F1 = 1
B. S1 = 1, S2= 0, F1 = 0Twoja odpowiedź
C. S1 = 0, S2= 1, F1 = 0
D. S1 = 0, S2= 0, F1 = 1
Poprawna odpowiedź. Poprawna odpowiedź to S1 = 1, S2 = 0, F1 = 0, co powoduje, że przerzutnik RS ustawia na wyjściu logiczną jedynkę. W przerzutniku RS, sygnał na wejściu S (Set) musi być w stanie wysokim, aby ustawić wyjście na 1, natomiast sygnał na wejściu R (Reset) musi być w stanie niskim. W tym przypadku S1, który aktywuje wejście S, jest w stanie 1, a S2, aktywujące R, jest w stanie 0. Dodatkowo, F1 będąc w stanie 0, nie dezaktywuje S ani nie aktywuje R. W praktyce, przerzutniki RS są szeroko stosowane w układach cyfrowych, takich jak pamięci, rejestry czy układy sekwencyjne. Ich zrozumienie jest kluczowe, aby właściwie projektować systemy cyfrowe i analizować ich działanie. Przykłady zastosowania przerzutników RS obejmują budowę prostych pamięci, flip-flopów oraz jako elementów w licznikach. W branży inżynierii elektronicznej, projektowanie układów z przerzutnikami RS opiera się na solidnych standardach, które zapewniają ich niezawodność, co jest niezbędne w systemach krytycznych.
Pytanie 11
Na którym schemacie przedstawiono układ sterowania siłownikiem pneumatycznym z dławieniem wylocie?
B.Poprawna odpowiedź
D.
C.Twoja odpowiedź
A.
Niepoprawna odpowiedź. Wybór schematu A, C lub D jako poprawnego układu sterowania siłownikiem pneumatycznym z dławieniem wylocie jest nieuzasadniony z punktu widzenia funkcjonalności i zasad działania pneumatycznych systemów sterowania. Schemat A może przedstawiać układ bez odpowiedniego mechanizmu regulacyjnego, co skutkuje brakiem kontroli nad prędkością ruchu tłoka. W przypadku schematu C, zawór dławiący mógłby być umiejscowiony w niewłaściwej części układu, co prowadziłoby do nieefektywnego ograniczenia przepływu powietrza i braku stabilności w działaniu siłownika. W analogiczny sposób, schemat D mógłby przedstawiać układ, w którym zawór dławiący nie jest w ogóle uwzględniony, co świadczy o błędnym zrozumieniu podstawowych zasad regulacji pneumatycznej. Wybierając niepoprawną odpowiedź, można zapomnieć o kluczowej roli, jaką odgrywa dławienie w wydajności i bezpieczeństwie operacyjnym systemu. Zrozumienie, jakie dławienie pełni funkcje, może pomóc uniknąć typowych błędów myślowych, takich jak mylenie dławienia z innymi formami regulacji przepływu, które nie zapewniają takiej samej precyzyjnej kontroli nad ruchem tłoka.
Pytanie 12
Za pomocą którego symbolu powinno przedstawić się na schemacie czujnik kontaktronowy?
Symbolu 2.Twoja odpowiedź
Symbolu 1.
Symbolu 4.
Symbolu 3.
Poprawna odpowiedź. Czujnik kontaktronowy, jako element powszechnie stosowany w systemach alarmowych, automatyce budynkowej i wielu innych aplikacjach, jest kluczowym komponentem w detekcji obecności lub braku obiektów. Symbol 2, który przedstawia przełącznik reed, jest zgodny z normami branżowymi, takimi jak IEC 60617, które definiują graficzne symbole dla urządzeń elektrycznych. W praktyce, czujnik ten działa na zasadzie otwierania lub zamykania obwodu w odpowiedzi na pole magnetyczne, co czyni go idealnym do aplikacji takich jak zabezpieczenia okien i drzwi. Warto podkreślić, że wiele systemów alarmowych wykorzystuje czujniki kontaktronowe z powodu ich prostoty i niezawodności. Zrozumienie symboliki i funkcjonalności takich urządzeń jest kluczowe dla prawidłowego projektowania i implementacji systemów elektronicznych, co może znacząco wpłynąć na ich efektywność oraz bezpieczeństwo.
Pytanie 13
Podczas diagnostyki systemu mechatronicznego, co jest kluczowym parametrem do zmierzenia?
A. Materiał obudowy
B. Napięcie zasilaniaTwoja odpowiedź
C. Waga komponentów
D. Kolor przewodów
Poprawna odpowiedź. Napięcie zasilania jest kluczowym parametrem do zmierzenia podczas diagnostyki systemu mechatronicznego, ponieważ od jego poprawności zależy prawidłowe funkcjonowanie całego układu. W mechatronice urządzenia często opierają się na precyzyjnym zasilaniu poszczególnych komponentów, takich jak silniki, siłowniki czy czujniki. Niewłaściwe napięcie może prowadzić do nieprawidłowego działania lub nawet uszkodzenia tych elementów. Dlatego sprawdzenie napięcia jest jednym z pierwszych kroków diagnostycznych. Dodatkowo, zgodnie z dobrą praktyką inżynierską, systemy mechatroniczne są projektowane z określonymi zakresami napięcia roboczego, które muszą być dokładnie utrzymywane. W praktyce, pomiar napięcia zasilania może pomóc zidentyfikować problemy związane z zasilaniem, takie jak spadki napięcia, które są częstą przyczyną problemów w systemach mechatronicznych. Regularne monitorowanie tego parametru pozwala na wczesne wykrycie potencjalnych awarii i zapewnia niezawodność całego systemu.
Pytanie 14
Podwójne linie poziome na przedstawionym schemacie GRAFCET oznaczają realizację
A. kroku w procedurze sekwencyjnej.
B. pominięcia procedur sekwencyjnych.
C. wyboru procedury sekwencyjnej.
D. współbieżną procedur sekwencyjnych.Twoja odpowiedź
Poprawna odpowiedź. Podwójne linie poziome w GRAFCET to naprawdę ważny temat. Wskazują one na to, że różne procesy mogą działać jednocześnie, co jest super istotne w automatyzacji. W praktyce, dzięki temu można uruchomić kilka maszyn naraz, co na pewno zwiększa wydajność produkcji. Myślę, że gdy inżynierowie projektują systemy, powinni pamiętać o tym równoległym działaniu. Warto to robić, bo w przemyśle każdy moment się liczy, a dobrze zaprojektowane procesy mogą znacznie poprawić zarządzanie zasobami. Moim zdaniem, umiejętność korzystania z tych podwójnych linii to coś, co powinien znać każdy, kto zajmuje się automatyką.
Pytanie 15
Którego z przedstawionych symboli graficznych należy użyć do narysowania schematu układu elektronicznego zawierającego tranzystor bipolarny npn?
D.
A.Twoja odpowiedź
C.
B.
Poprawna odpowiedź. W odpowiedzi A mamy symbol tranzystora NPN, który jest naprawdę ważny w elektronice. Tego typu tranzystory często wykorzystuje się do wzmacniania sygnałów i w różnych układach przełączających. Strzałka na emitera pokazuje, w którą stronę płynie prąd, a to jest kluczowe dla jego prawidłowego działania. W praktyce, dzięki tym symbolom, inżynierowie mogą szybko zrozumieć, jak działa dany tranzystor w układzie. Warto też wspomnieć, że korzystanie ze standardowych symboli, jak ten dla tranzystora NPN, jest zgodne z normami, np. IEC 60617. To pomaga wszystkim inżynierom i technikom lepiej się komunikować podczas pracy nad schematami, co zdecydowanie podnosi efektywność pracy zespołowej.
Pytanie 16
Symbolem graficznym przedstawionym na rysunku oznaczany jest łącznik krańcowy ze stykiem
A. NO, w stanie wysterowanym.
B. NC, w stanie niewysterowanym.Twoja odpowiedź
C. NC, w stanie wysterowanym.
D. NO, w stanie niewysterowanym.
Poprawna odpowiedź. Odpowiedź "NC, w stanie niewysterowanym" jest jak najbardziej ok. Symbol pokazuje łącznik krańcowy, który kiedy nie jest wysterowany, jest zamknięty, więc prąd normalnie przechodzi. W praktyce łączniki krańcowe z zamkniętym stykiem są naprawdę popularne w automatyce i w różnych systemach, szczególnie tam, gdzie chodzi o bezpieczeństwo, jak na przykład w wyłącznikach awaryjnych czy systemach alarmowych. Gdy urządzenie jest w spoczynku, zamknięty styk pozwala na ciągłe monitorowanie obwodu, co ma duże znaczenie, jak alarmy działają. Zresztą według norm IEC 60947, te łączniki powinny być montowane tak, żeby zmniejszyć ryzyko fałszywych alarmów i zapewnić bezpieczeństwo. Dobrze też znać różnice między NC a NO, bo to ułatwia wybór odpowiednich elementów w naszych projektach. Myślę, że im więcej się o tym dowiesz, tym lepiej będziesz radził sobie w automatyce.
Pytanie 17
Jakie zalecenie dotyczące weryfikacji ciągłości obwodu ochronnego urządzeń zaprojektowanych w I klasie ochronności powinno być zawarte w dokumentacji eksploatacyjnej urządzeń elektrycznych?
A. Pomiar wykonuje się pomiędzy stykiem ochronnym wtyczki, a metalowymi elementami obudowy urządzeniaTwoja odpowiedź
B. Pomiar wykonuje się pomiędzy stykiem fazowym wtyczki, a metalowymi elementami obudowy urządzenia
C. Pomiar wykonuje się pomiędzy stykiem ochronnym, a stykiem fazowym wtyczki
D. Pomiar wykonuje się pomiędzy stykiem ochronnym, a stykiem neutralnym wtyczki
Poprawna odpowiedź. Pomiar ciągłości obwodu ochronnego dla urządzeń wykonanych w I klasie ochronności jest kluczowy dla zapewnienia bezpieczeństwa ich użytkowania. Właściwe wykonanie tego pomiaru polega na sprawdzeniu ciągłości połączenia między stykiem ochronnym wtyczki a metalowymi elementami obudowy urządzenia, ponieważ obwód ochronny ma za zadanie odprowadzenie ewentualnych prądów upływowych do ziemi, co skutecznie zapobiega porażeniu prądem. Zgodnie z normami, takimi jak PN-IEC 60364, każdy element metalowy, mogący stać się naładowany w przypadku uszkodzenia izolacji, musi być odpowiednio uziemiony. W praktyce, wykonując ten pomiar, możemy użyć urządzenia pomiarowego, które umożliwia sprawdzenie oporności między tymi punktami. Niska wartość oporności wskazuje na dobrą ciągłość obwodu ochronnego. Dobrą praktyką jest również regularne przeprowadzanie takich pomiarów w ramach konserwacji urządzeń, aby zapewnić ich bezpieczeństwo i sprawność.
Pytanie 18
Do precyzyjnego pomiaru natężenia prądu elektrycznego w układach mechatronicznych zaleca się wykorzystanie amperomierza o
A. jak największej rezystancji wewnętrznej
B. rezystancji wewnętrznej równej rezystancji odbiornika
C. jak najmniejszej rezystancji wewnętrznejTwoja odpowiedź
D. dowolnej wartości rezystancji wewnętrznej, ponieważ nie wpływa ona na uzyskany wynik
Poprawna odpowiedź. Użycie amperomierza z jak najmniejszą rezystancją wewnętrzną jest kluczowe dla uzyskania dokładnych pomiarów natężenia prądu elektrycznego w układach mechatronicznych. Amperomierz, będąc elementem pomiarowym, powinien mieć minimalny wpływ na obwód, w którym jest włączony. Im mniejsza rezystancja wewnętrzna, tym mniej energii z obwodu odbierze amperomierz, co przekłada się na dokładniejsze odczyty. W praktyce, jeśli użyjemy amperomierza o dużej rezystancji, może to prowadzić do znacznego spadku natężenia prądu w obwodzie, co skutkuje błędnym pomiarem. Przykładem zastosowania wysokiej jakości amperomierzy o niskiej rezystancji wewnętrznej są aplikacje w elektronice, w których precyzyjne pomiary prądu są niezbędne do właściwego funkcjonowania urządzeń. Standardy branżowe, takie jak IEC 61010, podkreślają znaczenie używania urządzeń pomiarowych, które minimalizują wpływ na badany obwód.
Pytanie 19

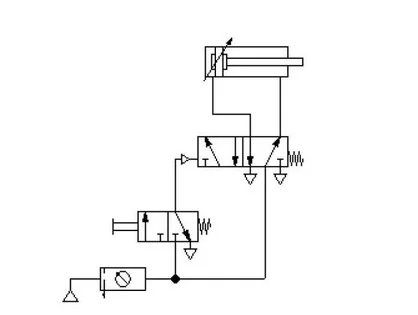

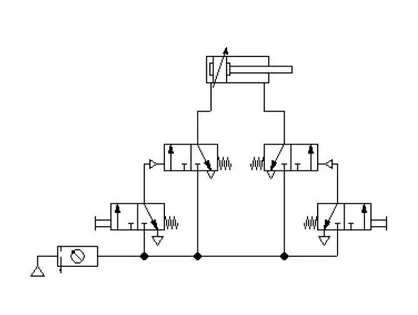

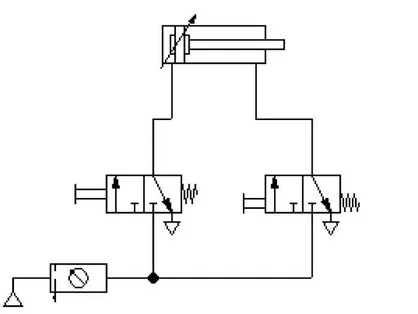

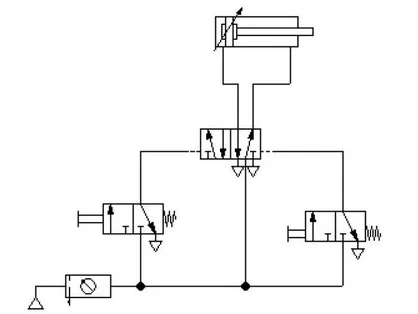

Który schemat przedstawia pośrednie sterowanie pneumatyczne siłownikiem dwustronnego działania z zaworem bistabilnym?
B.Twoja odpowiedź
A.
D.
C.
Poprawna odpowiedź. Schemat B jest właściwy, ponieważ ilustruje pośrednie sterowanie pneumatyczne siłownikiem dwustronnego działania przy użyciu zaworu bistabilnego. Zawór bistabilny, który jest kluczowym elementem tego schematu, pozwala na utrzymanie konkretnego położenia siłownika nawet po zakończeniu impulsu sterującego. To podejście jest szeroko stosowane w automatyce przemysłowej, zwłaszcza w systemach, gdzie wymagana jest niezawodność i stabilność działania. Przykładowo, w aplikacjach, gdzie siłownik musi utrzymać pozycję roboczą w czasie braku sygnału, takie rozwiązanie znacznie zwiększa efektywność i bezpieczeństwo. Ponadto, zastosowanie zaworu bistabilnego wspiera redukcję zużycia energii, ponieważ nie ma potrzeby ciągłego dostarczania sygnału sterującego do utrzymania pozycji siłownika. W praktyce, takie schematy są zgodne z normami ISO 4414 oraz PN-EN 983, które określają zasady zabezpieczeń i efektywności systemów pneumatycznych.
Pytanie 20
Które z wymienionych urządzeń oznaczane jest przedstawionym symbolem graficznym?
A. Siłownik mieszkowy.Twoja odpowiedź
B. Siłownik membranowy.Poprawna odpowiedź
C. Akumulator pneumatyczny.
D. Muskuł pneumatyczny.
Niepoprawna odpowiedź. Wybór odpowiedzi dotyczących siłownika mieszkowego, akumulatora pneumatycznego czy muskułu pneumatycznego jest wynikiem zrozumienia różnorodnych typów urządzeń stosowanych w systemach pneumatycznych i hydraulicznych, które jednak różnią się zasadniczo od siłownika membranowego. Siłownik mieszkowy działa na innej zasadzie, korzystając ze sprężystych elementów, które rozprężają się pod wpływem ciśnienia, ale nie wykorzystują membrany do transferu siły. Akumulator pneumatyczny zaś służy do magazynowania energii powietrznej i nie jest bezpośrednio związany z generowaniem ruchu, co czyni go funkcjonalnie odmiennym od siłownika membranowego. Muskuł pneumatyczny, który jest elastycznym elementem roboczym, działa na zasadzie rozciągania i kurczenia się pod wpływem ciśnienia, jednak również znacząco różni się od mechanizmu działania siłownika membranowego. Typowe błędy myślowe związane z tymi odpowiedziami mogą wynikać z niepełnego zrozumienia zasad działania poszczególnych urządzeń, co prowadzi do mylenia ich funkcji i zastosowań. Kluczowe jest zrozumienie, że każdy z tych typów siłowników ma swoje specyficzne zastosowanie i właściwości, które determinują ich efektywność w różnych sytuacjach. Dlatego ważne jest, aby przed podjęciem decyzji o wyborze odpowiedniego urządzenia dokładnie analizować jego funkcję i cel, co jest zgodne z najlepszymi praktykami w inżynierii mechanicznej.
Pytanie 21
Którego z narzędzi należy użyć do zakładania i zdejmowania zewnętrznych pierścieni Segera?
C.
D.Twoja odpowiedź
B.Poprawna odpowiedź
A.
Niepoprawna odpowiedź. Wybór narzędzi do zakładania i zdejmowania pierścieni Seegera jest kluczowy dla zapewnienia prawidłowego działania mechanizmów, w których te elementy są stosowane. Wybierając inne narzędzia niż specjalistyczne szczypce do pierścieni Seegera, można napotkać szereg problemów. Inne narzędzia, takie jak śrubokręty lub młotki, nie są przystosowane do tej specyficznej funkcji. Użycie niewłaściwego narzędzia może prowadzić do uszkodzenia pierścienia, a także zniekształcenia elementów, w których są one montowane, co w dłuższej perspektywie może skutkować awarią całego mechanizmu. Kluczową kwestią jest również bezpieczeństwo operatora; użycie niewłaściwych narzędzi może prowadzić do wypadków, w tym do zranienia dłoni lub oczu, co jest niezgodne z zasadami BHP. Dlatego w praktyce inżynieryjnej zawsze należy stosować odpowiednie narzędzia, które są dostosowane do specyficznych zadań. Warto również uwzględnić normy i standardy branżowe, które określają wymagania dotyczące narzędzi i sprzętu używanego w różnych zastosowaniach, aby zapewnić zarówno efektywność, jak i bezpieczeństwo pracy. Zrozumienie, dlaczego nieodpowiednie narzędzia są niewłaściwym wyborem, jest kluczowe dla każdej osoby pracującej w branży mechanicznej.
Pytanie 22
Najczęściej stosowaną kategorią cieczy roboczych w hydraulice są
A. mieszanki wody i olejów roślinnych
B. mieszanki wody oraz olejów mineralnychTwoja odpowiedź
C. oleje mineralne oraz ciecze niepalnePoprawna odpowiedź
D. oleje pochodzenia roślinnego
Niepoprawna odpowiedź. Wybór odpowiedzi wskazujących na roztwory wody i olejów roślinnych, oleje roślinne oraz roztwory wody i olejów mineralnych odzwierciedla powszechne nieporozumienia dotyczące zastosowania cieczy roboczych w hydraulice. Roztwory wody i olejów roślinnych, mimo że mogą być używane w niektórych aplikacjach, nie są wystarczająco stabilne w wysokotemperaturowych warunkach, co ogranicza ich praktyczne wykorzystanie w bardziej wymagających systemach. Oleje roślinne z kolei, choć ekologiczne, są znacznie mniej efektywne w zakresie przekazywania energii i smarowania, co czyni je nieodpowiednimi dla krytycznych systemów hydraulicznych. Natomiast roztwory wody i olejów mineralnych mogą zawierać mieszanki, które nie są rekomendowane w standardach branżowych, ponieważ mogą prowadzić do korozji i degradacji materiałów. Typowym błędem myślowym jest zakładanie, że ciecze biologiczne są zawsze lepszym wyborem; nie uwzględniają one specyfiki zastosowań hydraulicznych, w których wymagania dotyczące wydajności i trwałości są kluczowe. Oleje mineralne i ciecze niepalne oferują rozwiązania zgodne z normami bezpieczeństwa i efektywności, co podkreśla ich dominującą rolę w hydraulice.
Pytanie 23
Którą spoinę przedstawiono na rysunku?
A. Czołową typu V.Twoja odpowiedź
B. Czołową typu 1/2V.
C. Brzegową.
D. Pachwinową.
Poprawna odpowiedź. Poprawna odpowiedź to czołowa spoinę typu V, co można łatwo zaobserwować na przedstawionym rysunku. Spoiny czołowe typu V są powszechnie stosowane w spawalnictwie, szczególnie w przypadku łączenia elementów o większej grubości. Ich charakterystyczna geometria, przypominająca literę V, pozwala na uzyskanie głębszego wnikania spoiny, co przyczynia się do zwiększenia wytrzymałości połączenia. W praktyce, ta technika spawania jest często wykorzystywana w budownictwie i przemyśle stoczniowym, gdzie łączenia muszą być niezwykle mocne i odporne na różne obciążenia. Wymaga to precyzyjnego przygotowania krawędzi elementów, co można osiągnąć poprzez odpowiednie szlifowanie lub cięcie. Warto również zaznaczyć, że spoiny czołowe typu V są preferowane w wielu normach i standardach, takich jak AWS (American Welding Society) czy EN (Europejski Komitet Normalizacyjny), które podkreślają ich zalety w kontekście solidności i trwałości połączeń.
Pytanie 24
Jakie niekorzystne zmiany w właściwościach cieczy hydraulicznych można zidentyfikować bezpośrednio w miejscu eksploatacji układu?
A. Obecność wody oraz lepkość cieczyTwoja odpowiedź
B. Starzenie termiczne oraz obecność powietrzaPoprawna odpowiedź
C. Zawartość osadów i wartość zasadowa
D. Zawartość cząsteczek metali i wartość kwasowa
Niepoprawna odpowiedź. Wybór odpowiedzi dotyczącej obecności wody i lepkości cieczy hydraulicznych na pierwszy rzut oka może wydawać się sensowny, jednak jest to podejście, które nie uwzględnia praktycznych aspektów oceny stanu cieczy w miejscu pracy. Obecność wody w cieczy hydraulicznej jest zaledwie jednym z wielu czynników wpływających na jej właściwości, a wykrycie wody wymaga specjalnych testów, które często nie są możliwe do przeprowadzenia w warunkach roboczych. W przypadku lepkości, choć może być ona mierzona przy pomocy przenośnych przyrządów, nie zawsze daje pełny obraz stanu cieczy, zwłaszcza gdy nie uwzględnia się wpływu temperatury i czasu eksploatacji. Zawartość osadów i liczba zasadowa są również parametrami, które zazwyczaj wymagają bardziej zaawansowanych analiz laboratoryjnych i nie mogą być oceniane w prosty sposób w miejscu pracy. Problem staje się jeszcze bardziej złożony, gdy rozważymy, że zmiany te nie zawsze są widoczne gołym okiem i mogą wymagać skomplikowanych procedur badawczych. Z kolei zrozumienie starzenia termicznego i obecności powietrza dostarcza użytkownikom cennych informacji o stanie cieczy, co pozwala na szybszą interwencję i uniknięcie potencjalnych awarii. Dlatego ważne jest, aby skoncentrować się na tych aspektach, które są bezpośrednio obserwowalne i mają kluczowe znaczenie dla bezpieczeństwa i efektywności systemów hydraulicznych.
Pytanie 25
Jaki program jest używany do projektowania obiektów w 3D?
A. FluidSim
B. Paint
C. AutoCadTwoja odpowiedź
D. PCschematic
Poprawna odpowiedź. AutoCad to zaawansowane oprogramowanie CAD (Computer-Aided Design), które jest szeroko stosowane w branżach inżynieryjnych oraz architektonicznych do tworzenia rysunków technicznych, projektów oraz modelowania 3D. Dzięki rozbudowanej funkcjonalności, AutoCad umożliwia nie tylko rysowanie obiektów w przestrzeni trójwymiarowej, ale także ich edytowanie i wizualizację. W praktyce, architekci wykorzystują AutoCad do projektowania budynków, co pozwala im na łatwe wprowadzanie zmian oraz generowanie szczegółowych rysunków wykonawczych. Inżynierowie mechanicy mogą używać tego programu do projektowania skomplikowanych mechanizmów czy urządzeń, co wymaga precyzyjnego modelowania i analizy. Warto również zaznaczyć, że AutoCad dorównuje międzynarodowym standardom branżowym, co czyni go niezastąpionym narzędziem w profesjonalnym projektowaniu oraz dokumentacji technicznej, a jego umiejętności są wysoko cenione na rynku pracy.
Pytanie 26
Który program napisany w postaci listy instrukcji odpowiada programowi napisanemu w języku drabinkowym przedstawionemu na rysunku?
A.
B.Poprawna odpowiedź
D.
C.Twoja odpowiedź
Niepoprawna odpowiedź. Analizując inne odpowiedzi, możemy zauważyć, że wiele z nich opiera się na błędnych założeniach dotyczących działania styczków oraz zasad logiki programowania w języku drabinkowym. Na przykład, odpowiedzi, które sugerują inne połączenia styków, mogą wyprowadzać błędne wnioski na temat ich funkcji. Istotne jest, aby zrozumieć, że w języku drabinkowym, połączenie równoległe między stykami oznacza, iż układ działa na zasadzie OR. Jeżeli styk jest normalnie zamknięty, to oznacza, że przy braku sygnału jest aktywowany. W przypadku, gdyby użyto styku normalnie otwartego, wówczas program wymagałby aktywacji tego styku dla uzyskania sygnału. Zdarza się, że osoby uczące się programowania w drabince mylą te pojęcia, co prowadzi do nieprawidłowych schematów połączeń oraz interpretacji logiki sterowania. Dobrą praktyką jest wizualizacja całego schematu przed przystąpieniem do pisania programu, co może pomóc w unikaniu takich błędów. Ponadto, ważne jest, aby pamiętać, że każda zmiana w logice układu, jak na przykład użycie połączeń szeregowych zamiast równoległych, zmienia wyniki działania cewki. Takie błędne rozumienie może skutkować poważnymi konsekwencjami w rzeczywistych aplikacjach przemysłowych, gdzie błędna logika może prowadzić do awarii systemów. Dlatego kluczowe jest gruntowne zrozumienie tych zasad oraz konsekwentne stosowanie sprawdzonych wzorców w programowaniu.
Pytanie 27
Kontrola instalacji hydraulicznej obejmuje
A. zmianę rozdzielacza
B. wymianę filtra oleju w systemie
C. ocenę stanu przewodówTwoja odpowiedź
D. pomiar natężenia prądu zasilającego pompę
Poprawna odpowiedź. Odpowiedź "sprawdzenie stanu przewodów" jest poprawna, ponieważ w ramach oględzin instalacji hydraulicznej kluczowe jest ocenienie stanu technicznego systemu. Oględziny powinny obejmować kontrolę szczelności przewodów, co jest niezwykle ważne dla zapobiegania wyciekom oraz zapewnienia efektywności całego układu. Ponadto, sprawdzając przewody, należy ocenić ich stan izolacji, co ma na celu uniknięcie potencjalnych uszkodzeń mechanicznych, które mogą być spowodowane różnymi czynnikami, takimi jak korozja czy działanie wysokiego ciśnienia. Dobre praktyki branżowe zalecają regularne przeprowadzanie takich oględzin, aby spełniały one normy bezpieczeństwa i efektywności, a także przedłużały żywotność systemu hydraulicznego. Przykładem zastosowania tej wiedzy może być rutynowa inspekcja w zakładach przemysłowych, gdzie niewłaściwy stan przewodów może prowadzić do poważnych awarii oraz wysokich kosztów naprawy.
Pytanie 28
Która funkcja logiczna odpowiada zapisowi w tabeli Karnaugh?
A. NOR
B. EX-NORPoprawna odpowiedź
C. NAND
D. EX-ORTwoja odpowiedź
Niepoprawna odpowiedź. Wybór funkcji EX-OR, NOR lub NAND jako odpowiedzi na to pytanie wskazuje na szereg nieporozumień związanych z podstawami funkcji logicznych oraz ich reprezentacjami w tabelach Karnaugh. EX-OR to funkcja, która zwraca wartość prawdy, gdy jedno z wejść jest prawdziwe, a drugie fałszywe, co nie odpowiada warunkom przedstawionym w tabeli Karnaugh dla EX-NOR. W przypadku funkcji NOR, jest to funkcja negacji, która zwraca prawdę tylko wtedy, gdy oba wejścia są fałszywe, co również nie jest zgodne z przypisaną wartościami '1' dla EX-NOR. Z kolei funkcja NAND jest negacją funkcji AND i również nie spełnia warunków równoważności. Błędem jest zakładać, że te funkcje mogą być używane zamiennie z EX-NOR, co prowadzi do mylnego wniosku na temat ich działania w kontekście tabel Karnaugh. Zrozumienie hierarchii i specyfiki funkcji logicznych oraz ich graficznej reprezentacji jest kluczowe dla prawidłowego rozwiązywania problemów w inżynierii cyfrowej. W praktyce, niezbędne jest, aby inżynierowie i technicy dobrze znali różnice między tymi funkcjami, ponieważ wpływa to na projektowanie i optymalizację układów elektronicznych oraz systemów informatycznych.
Pytanie 29
Do sterownika wgrano program przedstawiony na rysunku. Na których wejściach muszą być ustawione sygnały logiczne "1″, aby na wyjściu Q0.1 pojawił się sygnał logiczny "1″?
A. I0.2 lub I0.3
B. I0.1 lub I0.0
C. I0.2 i I0.3Twoja odpowiedź
D. I0.1 i l0.0
Poprawna odpowiedź. Odpowiedź I0.2 i I0.3 jest jak najbardziej trafna. Z tego schematu wynika, że oba sygnały muszą być na '1', żeby wyjście Q0.1 mogło się aktywować. W naszej sieci (Network 2) mamy do czynienia z połączeniem szeregowym, co znaczy, że oba wejścia muszą być aktywne, żeby uzyskać sygnał na wyjściu. To jest super ważne w projektowaniu systemów sterowania, bo właśnie zrozumienie, jak działają wejścia i wyjścia, jest kluczowe. W automatyce przemysłowej często stosujemy takie podejście, żeby dokładnie kontrolować procesy, bo tylko spełnienie wszystkich warunków uruchamia urządzenie. Dobrze to widać w projektach PLC, gdzie warunki aktywacji wyjść są ściśle określone. Zastosowanie zasady AND w tym przypadku to świetny przykład dobrych praktyk w automatyce, co sprawia, że systemy działają pewnie i niezawodnie.
Pytanie 30
Jaki sterownik powinien być wykorzystany do zarządzania 5 pompami napełniającymi 5 zbiorników, gdy włączanie i wyłączanie poszczególnych pomp opiera się na sygnałach z czujników binarnych, które wykrywają niski oraz wysoki poziom cieczy, a także system uruchamiany jest ręcznie przyciskiem zwiernym i wyłączany przyciskiem rozwiernym?
A. Posiadający co najmniej 8 wejść i 4 wyjścia analogowe
B. Posiadający co najmniej 16 wejść i 8 wyjść analogowych
C. Posiadający co najmniej 16 wejść i 8 wyjść cyfrowychTwoja odpowiedź
D. Posiadający co najmniej 8 wejść i 4 wyjścia cyfrowe
Poprawna odpowiedź. Prawidłowa odpowiedź to ta o 16 wejściach i 8 wyjściach cyfrowych. Sterownik z taką liczbą portów może bez problemu obsługiwać 5 pomp i 5 czujników, które sygnalizują niski oraz wysoki poziom cieczy. W automatyce przemysłowej, zgodnie z normą IEC 61131, ważne jest, aby mieć wystarczającą liczbę wejść i wyjść, żeby móc dobrze monitorować i sterować urządzeniami. Dzięki tym 16 wejściom można podłączyć wszystkie potrzebne czujniki i przyciski, co jest niezbędne do ręcznej obsługi np. pomp. Wyjścia cyfrowe są tutaj istotne, bo pozwalają na kontrolowanie urządzeń wykonawczych, jak pompy. Moim zdaniem to kluczowe, bo w sytuacji awaryjnej szybkie wyłączenie pompy może zapobiec przelaniu i związanym z tym szkodom. Warto też dodać, że cyfrowe sygnały zwiększają niezawodność systemu i ułatwiają integrację z innymi elementami automatyki.
Pytanie 31
Jakie kroki należy podjąć w celu stworzenia układu kombinacyjnego asynchronicznego?
A. Przygotować diagram czasowy, na jego podstawie sformułować równanie stanu oraz narysować schemat z użyciem przerzutników JK
B. Opracować algorytm przy pomocy metody Grafcet, a następnie na jego podstawie stworzyć program dla sterownika PLC
C. Zbudować tabelę Karnaugha, zredukować funkcję, sformułować równanie i w oparciu o nie wykonać schemat logiczny układuPoprawna odpowiedź
D. Przygotować graf sekwencji, stworzyć program lub wykonać schemat układu z użyciem przerzutnikówTwoja odpowiedź
Niepoprawna odpowiedź. Wybór alternatywnych odpowiedzi wskazuje na pewne nieporozumienia dotyczące różnicy między układami kombinacyjnymi a sekwencyjnymi. W przypadku projektowania układów kombinacyjnych asynchronicznych, kluczowe jest zrozumienie, że te układy nie zawierają pamięci ani stanów, co odróżnia je od układów sekwencyjnych, które wykorzystują przerzutniki i mają pamięć o stanie. Odpowiedzi dotyczące sporządzania grafu sekwencji oraz diagramu czasowego sugerują mylną interpretację, gdyż te metody są bardziej odpowiednie dla układów sekwencyjnych, gdzie istotne jest śledzenie stanów i ich przejść. W przypadku układów asynchronicznych, skupiamy się na bezpośrednich relacjach między wejściem a wyjściem, co jest zatem niezbędne do właściwego funkcjonowania układu bez opóźnień związanych z pamięcią. Koncepcja użycia algorytmu Grafcet w kontekście układów kombinacyjnych jest także nieadekwatna, ponieważ Grafcet jest narzędziem stosowanym do modelowania systemów sekwencyjnych, a nie kombinacyjnych. Zrozumienie tych różnic jest kluczowe dla prawidłowego projektowania układów elektronicznych oraz ich zastosowania w praktycznych rozwiązaniach inżynieryjnych.
Pytanie 32
Dla którego stanu logicznego czujników C1 , C2, C3 spełniony jest warunek przejścia do następnego kroku (opuszczenie kroku 3)?
A. C1 = 1, C2 = 0, C3 = 1Twoja odpowiedź
B. C1 = 0, C2 = 1, C3 = 0
C. C1 = 0, C2 = 0, C3 = 1
D. C1 = 1, C2 = 1, C3 = 0
Poprawna odpowiedź. Odpowiedź "C1 = 1, C2 = 0, C3 = 1" jest całkowicie w porządku. Spełnia wszystkie wymagania, żeby przejść do następnego etapu w tym schemacie. Można to zapisać jako (C1∨¬C2)∧C3=1. No i wiadomo, żeby to działało, C3 musi być 1, co oznacza, że czujnik C3 jest aktywny. Poza tym, z alternatywy C1∨¬C2 wynika, że przynajmniej jeden z tych dwóch warunków – C1 lub negacja C2 – musi być spełniony. W praktyce oznacza to, że C2 powinno być 0, żeby negacja (¬C2) dawała 1. A żeby to wszystko zadziałało, C1 też musi być 1, co oznacza, że czujnik C1 jest załączony. Takie zasady często są używane w automatyce, gdzie logiczne przełączniki decydują o tym, co dalej robią maszyny. To bardzo przydatne w przemyśle, bo dzięki temu można zapewnić bezpieczne i sprawne działanie procesów produkcyjnych. Widać, jak ważna jest znajomość logiki w programowaniu systemów sterujących.
Pytanie 33
Zakład produkcyjny zlecił unowocześnienie automatu wiertarskiego, który jest napędzany silnikiem indukcyjnym z czterostopniową przekładnią pasową, służącą do regulacji prędkości obrotowej wrzeciona wiertarki. Unowocześnienie ma na celu zamianę przekładni mechanicznej na urządzenie elektroniczne. Który z poniższych elementów powinien być użyty do realizacji tego przedsięwzięcia?
A. Przemiennik częstotliwościTwoja odpowiedź
B. Przetwornicę napięcia
C. Prostownik jednopołówkowy niesterowany
D. Przetwornik analogowo-cyfrowy
Poprawna odpowiedź. Przemiennik częstotliwości to naprawdę ważne urządzenie, które pozwala na regulację prędkości silnika indukcyjnego w sposób elektroniczny. Dzięki niemu możemy dokładniej dopasować prędkość obrotową wrzeciona wiertarki, co jest kluczowe w produkcji, gdzie różne prędkości wiertzenia są na porządku dziennym. Widzisz, w przemyśle korzysta się z takich rozwiązań, bo to pozwala zaoszczędzić energię i zwiększyć efektywność maszyn. W przeciwieństwie do tradycyjnych przekładni mechanicznych, które mają kilka stałych prędkości, przemienniki umożliwiają płynne przechodzenie między różnymi zakresami prędkości. To jest super przydatne w sytuacjach, gdzie elastyczność jest niezbędna. Nowoczesne przemienniki mają też fajne funkcje, na przykład chronią silnik przed przeciążeniem, co sprawia, że cały system jest bardziej niezawodny. Warto także wspomnieć, że używanie tych urządzeń jest zgodne z normą IEC 60034 dotyczącą maszyn elektrycznych, co gwarantuje ich jakość i bezpieczeństwo.
Pytanie 34
Zespół odpowiedzialny za obsługę systemu mechtronicznego zauważył nagły spadek efektywności sprężarki tłokowej oraz to, że w czasie jej pracy powietrze wydostaje się z cylindra przez filtr ssawny do atmosfery. Jakie jest prawdopodobne źródło nieprawidłowego działania tego urządzenia?
A. Niewłaściwie ustawiony wyłącznik ciśnieniowy
B. Awaria zaworu zwrotnego ssącegoPoprawna odpowiedź
C. Nieprawidłowy kierunek obrotów silnika
D. Wytarcie jednego z pierścieni uszczelniających tłokTwoja odpowiedź
Niepoprawna odpowiedź. Zespół nieprawidłowych odpowiedzi sugeruje różne koncepcje, które nie są związane z opisaną sytuacją. Źle wyregulowany wyłącznik ciśnieniowy, choć może wpływać na ogólną wydajność systemu, nie jest bezpośrednią przyczyną wydmuchiwania powietrza z cylindra sprężarki. Jego niewłaściwe ustawienie może skutkować wyłączaniem urządzenia w nieodpowiednich momentach, ale nie prowadzi do opisanego zjawiska. Zły kierunek wirowania silnika jest kolejnym błędnym podejściem, które może powodować problemy z pracą całego systemu, ale nie wyjaśnia wydmuchiwania powietrza z cylindra. Tego typu sytuacje mogą prowadzić do poważnych uszkodzeń, jednak nie mają związku z bezpośrednim uszkodzeniem zaworu zwrotnego. Zużycie jednego z pierścieni uszczelniających tłok jest z pewnością istotnym czynnikiem, jednak jego wpływ na wydajność sprężarki objawia się w inny sposób, głównie poprzez spadek ciśnienia i wzrost zużycia energii, a nie przez wydmuchiwanie powietrza do atmosfery. Zrozumienie tych różnic jest kluczowe dla prawidłowej diagnostyki i utrzymania systemów mechatronicznych, gdzie precyzyjne określenie przyczyny problemu ma kluczowe znaczenie dla dalszej pracy urządzenia.
Pytanie 35
Określ, na podstawie wytycznych zamieszczonych w tabeli, jakie czynności konserwacyjne sprężarki tłokowej powinny być wykonywane najczęściej.
Czynność
Cykle
Filtr ssący
kontrolowanie
co tydzień
czyszczenie
co 60 godzin eksploatacji
wymiana
zależnie od potrzeb (co najmniej raz w roku)
Kontrola stanu oleju
codziennie przed uruchomieniem
Wymiana oleju
pierwsza wymiana
po 40 godzinach eksploatacji
kolejne wymiany
raz w roku
Spust kondensatu
co najmniej raz w tygodniu
Czyszczenie zaworu zwrotnego
co najmniej raz w roku
Pasek klinowy
kontrola naprężenia
co tydzień
wymiana
w przypadku zużycia
A. Wymiana paska klinowego.
B. Kontrola stanu oleju.Twoja odpowiedź
C. Kontrola stanu filtra.
D. Spust kondensatu.
Poprawna odpowiedź. Kontrola stanu oleju jest kluczowym elementem konserwacji sprężarki tłokowej, który ma istotny wpływ na jej wydajność oraz trwałość. Właściwy poziom oleju oraz jego jakość zapewniają optymalne smarowanie, co przekłada się na zmniejszenie tarcia i zużycia elementów mechanicznych. Zgodnie z dobrymi praktykami branżowymi, zaleca się dokonywać tej kontroli codziennie przed uruchomieniem sprężarki, co pozwala na wczesne wykrycie ewentualnych problemów, takich jak niskie ciśnienie oleju czy jego zanieczyszczenie. Regularne monitorowanie stanu oleju nie tylko wydłuża żywotność urządzenia, ale także wpływa na efektywność energetyczną sprężarki, co jest szczególnie ważne w kontekście obniżania kosztów eksploatacji. Dobrą praktyką jest również prowadzenie dokumentacji dotyczącej stanu oleju, co ułatwia planowanie dalszych prac konserwacyjnych oraz identyfikację ewentualnych trendów w zużyciu. Warto również pamiętać, że niewłaściwa kontrola oleju może prowadzić do poważnych uszkodzeń silnika, co wiąże się z kosztownymi naprawami oraz przestojami w pracy.
Pytanie 36
Projektowana maszyna manipulacyjna posiada kinematykę typu PPP (TTT). Każdy z jej członów ma zakres ruchu wynoszący 1 m. Oznacza to, że efektor manipulacyjny będzie zdolny do realizacji operacji technologicznych w przestrzeni o wymiarach
A. 1 m × 1 m × 2 m
B. 2 m × 1 m × 1 m
C. 1 m × 1 m × 1 mPoprawna odpowiedź
D. 1 m × 2 m × 1 mTwoja odpowiedź
Niepoprawna odpowiedź. Analiza odpowiedzi pokazuje, że niepoprawne opcje opierają się na błędnym zrozumieniu struktury kinematycznej maszyny manipulacyjnej typu PPP (TTT). Wybór odpowiedzi, które sugerują większe wymiary operacyjne, jak 1 m × 2 m × 1 m czy 2 m × 1 m × 1 m, wynika z nieadekwatnego rozumienia zasięgu ruchu poszczególnych członów. Każdy człon manipulatora PPP (TTT) ma określony zasięg, w tym przypadku 1 m, co oznacza, że manipulator nie może przekroczyć tej odległości w żadnym kierunku. Wybrane odpowiedzi nie biorą pod uwagę ograniczeń wynikających z kinematyki manipulatora, co prowadzi do mylnych wniosków o możliwości pracy w większej przestrzeni. Dodatkowo, pojawiające się pomysły dotyczące zasięgu 1 m × 1 m × 2 m są niezgodne z zasadami projektowania robotów, które jasno określają, że efektywność pracy wymaga ścisłego przestrzegania zasięgów ruchu. W przypadku projektowania manipulatorów istotne jest również uwzględnienie kształtu robota oraz jego zdolności do pracy w zróżnicowanych środowiskach. Właściwe zrozumienie tych zasad jest kluczowe dla każdego inżyniera zajmującego się automatyką i robotyką, ponieważ implikuje to właściwe planowanie operacji oraz efektywność w realizacji zadań produkcyjnych.
Pytanie 37
Celem smarowania pastą silikonową elementu montowanego na radiatorze jest
A. zwiększenie siły nacisku elementu na radiator.
B. zmniejszenie przewodności cieplnej radiatora.Twoja odpowiedź
C. uzyskanie mniejszej rezystancji cieplnej na połączeniu elementu i radiatora.Poprawna odpowiedź
D. poprawa wyglądu urządzenia elektronicznego.
Niepoprawna odpowiedź. Wybór odpowiedzi, która sugeruje zwiększenie siły dociskającej element do radiatora, jest mylny. Siła dociskająca jest istotna, ale nie jest to główny cel stosowania pasty silikonowej. W praktyce, aby efektywnie przewodzić ciepło, nie wystarczy jedynie silnie docisnąć element do radiatora, gdyż kluczowym czynnikiem jest jakość kontaktu termicznego, który można poprawić poprzez odpowiednie smarowanie. Dodatkowo, wskazanie na poprawę estetyki wykonania urządzenia elektronicznego jako celu smarowania jest nieuzasadnione w kontekście funkcji pasty. Chociaż estetyka jest ważna, w przypadku smarowania to nie wygląd, ale efektywność przewodzenia ciepła ma kluczowe znaczenie dla wydajności urządzenia. Ostatnią nieprawidłową koncepcją jest sugerowanie, że smarowanie ma na celu zmniejszenie przewodności cieplnej radiatora. Tego rodzaju myślenie jest sprzeczne z podstawową zasadą termodynamiki; radiator powinien zawsze mieć wysoką przewodność cieplną, aby skutecznie odprowadzać ciepło z elementów generujących ciepło. Obserwując te błędne założenia, warto zrozumieć, jak ważne jest prawidłowe podejście do smarowania, które ma na celu optymalizację transferu ciepła, a nie jedynie poprawę wizualną czy sztuczne zwiększanie siły docisku.
Pytanie 38
W tabeli podano dane techniczne sterownika PLC. Jakim maksymalnym prądem można obciążyć sterownik, dołączając do jego wyjścia silnik?
Dane techniczne
Napięcie zasilające
AC/DC 24 V
Wejścia:
Zakres dopuszczalny
DC 20,4 ... 28,8 V
Przy sygnale „0"
maks. AC/DC 5 V
Przy sygnale „1"
min. AC/DC 12 V
Prąd wejściowy
2,5 mA
Wyjścia:
Rodzaj
4 przekaźnikowe
Prąd ciągły
10 A - przy obciążeniu rezystancyjnym, 3 A - przy obciążeniu indukcyjnym
A. 25A
B. 3ATwoja odpowiedź
C. 10A
D. 7A
Poprawna odpowiedź. Poprawna odpowiedź to 3A, ponieważ zgodnie z danymi technicznymi sterownika PLC maksymalny prąd ciągły, jakim można obciążyć wyjścia sterownika, wynosi 3A przy obciążeniu indukcyjnym. Wartości te są kluczowe w kontekście doboru komponentów do systemów automatyki. W praktyce, przy podłączaniu silników, istotne jest, aby nie przekraczać tych parametrów, aby uniknąć uszkodzenia sterownika. Dla obciążeń rezystancyjnych maksymalny prąd wynosi 10A, co wskazuje na różnicę w zachowaniu systemu przy różnych typach obciążeń. Zgodnie z dobrymi praktykami branżowymi, zawsze powinno się odnosić do specyfikacji producenta oraz stosować margines bezpieczeństwa, aby zminimalizować ryzyko awarii. Przykładowo, jeśli przewidujesz obciążenie bliskie maksymalnej wartości, warto rozważyć zastosowanie przekaźnika lub modułu przekaźnikowego, który pozwoli na efektywne zarządzanie obciążeniem oraz ochroni sterownik przed przeciążeniem.
Pytanie 39
Na rysunku przedstawiono program realizowany przez sterownik. Do wejścia I01 dołączono przycisk monostabilny NO, a do wyjścia Q01 – lampkę. W odpowiedzi na wciśnięcie, przytrzymanie i zwolnienie przycisku lampka
A. świeci, gdy przycisk jest trzymany.
B. mignie, gdy przycisk jest wciskany.
C. mignie, gdy przycisk jest zwalniany.Poprawna odpowiedź
D. świeci, gdy przycisk jest zwolniony.Twoja odpowiedź
Niepoprawna odpowiedź. Wybór odpowiedzi, w której lampka miałaby świecić, gdy przycisk jest zwolniony, jest błędny z kilku powodów. Przycisk monostabilny NO działa na zasadzie otwierania i zamykania obwodu tylko w momencie wciśnięcia. Gdy przycisk jest zwolniony, obwód jest otwarty, co oznacza, że nie ma przepływu prądu. Stąd lampka nie może świecić w tej chwili, co prowadzi do nieporozumienia w zakresie zasad działania przycisków i przekaźników. W sytuacji, gdy lampka byłaby ustawiona na świecenie w momencie zwolnienia przycisku, obwód musiałby być skonstruowany w sposób, który nie odpowiada standardowym rozwiązaniom. Dlatego także odpowiedzi sugerujące świecenie lampki podczas trzymania przycisku lub jej miganie podczas wciskania są mylące. Przycisk NO, będąc przyciskiem monostabilnym, nie może być używany do ciągłego zasilania lampki, co często jest źródłem błędnych przekonań o jego działaniu. Zrozumienie tych zasad jest kluczowe dla prawidłowego projektowania systemów automatyki oraz sterowania, aby uniknąć potencjalnych usterek w instalacjach elektrycznych.
Pytanie 40
Którego wiertła należy użyć do wywiercenia otworu w betonowej ścianie?

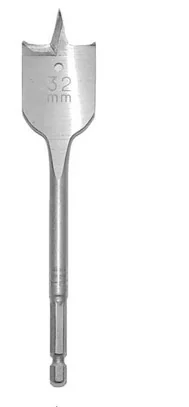

D.

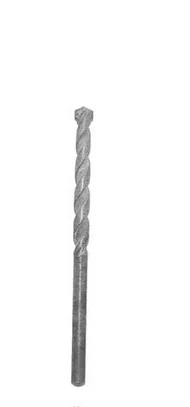

B.Poprawna odpowiedź

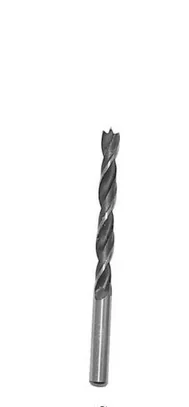

C.Twoja odpowiedź

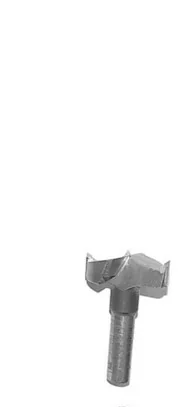

A.
Niepoprawna odpowiedź. Wybierając złe wiertło do betonu, jak A, C czy D, można napotkać mnóstwo problemów. Te wiertła po prostu nie nadają się do twardych materiałów, jak beton, więc szybko się tępią albo łamią. Na przykład wiertła do drewna czy metalu, które są często mylone z tymi do betonu, mają zupełnie inną konstrukcję. Nie mają tej wzmocnionej końcówki, przez co nie będą skuteczne w twardych powierzchniach. Używanie takich wierteł może nie tylko psuć wiercenie, ale i uszkadzać materiał, w który próbujemy wiercić. A co gorsza, może to też prowadzić do niebezpiecznych odłamków, co jest zagrożeniem dla osoby wiercącej. Wiele osób myśli, że wystarczy mocna wiertarka, żeby zrobić otwór w twardym materiale, ale to nie tak działa. Zły wybór wiertła może robić naprawdę spore kłopoty, nawet zniszczyć wiertarkę. Dlatego warto zawsze zwracać uwagę na to, w co wiercimy i dobierać narzędzia zgodnie z zaleceniami producentów.
