Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 12 maja 2026 13:24
Data zakończenia: 12 maja 2026 13:45

Egzamin zdany!

Wynik: 26/40 punktów (65,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przed zainstalowaniem podtynkowej instalacji zasilającej dla urządzenia mechatronicznego nie weryfikuje się

A. wagi żył w przewodzie

B. średnicy żył przewodu

C. stanu izolacji przewodu

D. ciągłości żył przewodu

Wybór odpowiedzi dotyczącej wagi żył w przewodzie jako niewłaściwego elementu do sprawdzenia przed montażem podtynkowej instalacji zasilającej jest poprawny. W praktyce inżynieryjnej, przed rozpoczęciem instalacji, kluczowe jest zweryfikowanie średnicy żył, ciągłości oraz stanu izolacji przewodów. Średnica żył ma fundamentalne znaczenie dla obliczenia obciążalności przewodu oraz dla zapewnienia, że przewód nie będzie się przegrzewał podczas pracy. Sprawdzenie ciągłości żył jest istotne, aby upewnić się, że nie ma przerw w obwodzie, co mogłoby prowadzić do uszkodzenia urządzeń podłączonych do instalacji. Stan izolacji jest niezbędny do zapewnienia bezpieczeństwa użytkowania instalacji, ponieważ uszkodzona izolacja może prowadzić do zwarć lub porażenia prądem. Waga żył, chociaż może być istotna w niektórych kontekstach konstrukcyjnych, nie jest kluczowym czynnikiem przy montażu instalacji elektrycznej, co czyni tę odpowiedź poprawną. Przykładowo, w projektach na budowach stosuje się normy, takie jak PN-IEC 60364, które precyzują wymagania dotyczące sprawdzeń przedmontażowych.

Pytanie 2

Jakie elementy znajdują się w zespole przygotowania powietrza?

A. filtr, zawór redukcyjny, manometr, smarownica

B. sprężarka, filtr, zawór redukcyjny, manometr

C. sprężarka, filtr, manometr, smarownica

D. filtr, zawór dławiący, manometr, smarownica

Nieprawidłowe odpowiedzi dotyczą elementów, które nie są standardowo częścią zespołu przygotowania powietrza. Odpowiedzi takie jak sprężarka i zawór dławiący wskazują na pewne nieporozumienia. Sprężarka jest urządzeniem odpowiedzialnym za wytwarzanie sprężonego powietrza, ale nie jest elementem przygotowania powietrza; jest to zatem pierwszy krok w procesie, a nie jego część. W kontekście branżowym, elementy te powinny być rozróżniane, aby uniknąć błędów w projektowaniu systemów pneumatycznych. Zawór dławiący jest zazwyczaj używany do regulacji przepływu, ale nie spełnia funkcji zaworu redukcyjnego, który jest kluczowy do utrzymania stabilnego ciśnienia. Zawory dławiące mogą prowadzić do niestabilności w systemie, gdyż nie kontrolują ciśnienia, tylko jego przepływ. W przypadku zrozumienia układów pneumatycznych, istotne jest, by mieć na uwadze, że właściwe przygotowanie powietrza jest kluczowe dla efektywności całego systemu. Niewłaściwy dobór komponentów może prowadzić do zwiększonego zużycia energii, uszkodzeń urządzeń oraz obniżenia wydajności, co jest zgodne z najlepszymi praktykami branżowymi, które podkreślają znaczenie precyzyjnej konstrukcji i konserwacji systemów pneumatycznych. Dlatego kluczowe jest nie tylko posiadanie odpowiednich elementów, ale także ich integralne zrozumienie i zastosowanie w praktyce.

Pytanie 3

Aby poprawić efektywność montażu połączeń gwintowych, wykorzystuje się klucze

A. zapadkowe

B. płaskie

C. uniwersalne

D. oczko

Stosowanie kluczy uniwersalnych, oczkowych czy płaskich w kontekście zwiększenia wydajności montażu połączeń gwintowych może być mylące, gdyż każdy z tych typów narzędzi ma swoje ograniczenia, które wpływają na efektywność pracy. Klucze uniwersalne, choć oferują wszechstronność, mogą nie zapewniać odpowiedniego momentu obrotowego i precyzji potrzebnej w aplikacjach wymagających dużej siły. Ich konstrukcja nie zawsze pozwala na łatwe dopasowanie do różnych głowic śrubowych, co może prowadzić do uszkodzenia elementów. Klucze oczkowe natomiast są przeznaczone do dokręcania śrub z główkami sześciokątnymi, ale ich użycie może wymagać częstego przestawiania narzędzia do kolejnych ruchów, co znacząco spowalnia proces. Klucze płaskie, choć również powszechnie stosowane, mają ograniczoną możliwość działania w ciasnych przestrzeniach, co może prowadzić do trudności w pracy w niektórych aplikacjach. Warto zauważyć, że błędne przekonania o uniwersalności tych narzędzi mogą prowadzić do nieefektywności i frustracji w pracy, co może z kolei negatywnie wpływać na czas realizacji projektów oraz jakość montażu. Świadomość tych ograniczeń oraz dobór narzędzi zgodnie z zasadami ergonomii i specyfiki zadania są kluczowe w celu optymalizacji procesów montażowych.

Pytanie 4

Jakie z czynności związanych z wymianą oleju oraz filtrów w zasilaczu hydraulicznym powinno być zrealizowane jako ostatnie?

A. Odłączyć wszystkie obwody, wyłączyć zasilanie, odkręcić śrubę odpowietrzającą lub wyjąć korek wlewowy i lekko przechylając zasilacz zlać olej

B. Wlać olej do właściwego poziomu i włączyć zasilanie, aby umożliwić samoczynne odpowietrzenie

C. Zamienić uszczelkę między zbiornikiem a pokrywą oraz wymienić wkłady filtrujące, a później połączyć zbiornik z pokrywą, przestrzegając zalecanej siły dokręcania

D. Odkręcić śruby mocujące pokrywę do zbiornika, zdjąć pokrywę, dokładnie oczyścić i przepłukać zbiornik

Właściwy przebieg czynności przy wymianie oleju i filtrów w zasilaczu hydraulicznym powinien kończyć się wlaniem nowego oleju do odpowiedniego poziomu i włączeniem zasilania. Jest to kluczowy etap, ponieważ zapewnia prawidłowe funkcjonowanie systemu hydraulicznego. Po napełnieniu zbiornika olejem, należy uruchomić zasilacz, co pozwala na samoczynne odpowietrzenie układu. W praktyce, odpowietrzanie jest istotne, ponieważ usunięcie powietrza z układu hydraulicznego zapobiega powstawaniu kawitacji, a tym samym zwiększa efektywność i żywotność urządzeń. Zgodnie z wytycznymi producentów zasilaczy hydraulicznych, tego rodzaju czynności powinny być zawsze wykonywane według ścisłych norm, aby zapewnić bezpieczeństwo i niezawodność systemu. Na przykład, jeżeli w systemie pozostało powietrze, może to prowadzić do nieprawidłowego działania siłowników, co negatywnie wpływa na dokładność operacji hydraulicznych. Zatem, kluczowe znaczenie ma również monitorowanie poziomu oleju oraz regularne sprawdzanie stanu filtrów, co jest zgodne z praktykami zarządzania konserwacją w branży hydraulicznej.

Pytanie 5

W systemie mechatronicznym zmontowano układ napędowy według przedstawionego schematu a następnie wykonano pomiary sprawdzające. Który z podanych wyników pomiaru świadczy o wadliwym wykonaniu połączenia?

A. Miejsce pomiaru K2:33 – K2:34 Wynik pomiaru 0

B. Miejsce pomiaru K3:2 – H1:X1 Wynik pomiaru ∞

C. Miejsce pomiaru S2:4 – K2:A1 Wynik pomiaru 0

D. Miejsce pomiaru S1:1 - S1:2 Wynik pomiaru ∞

Wybierając inną odpowiedź, można popaść w pułapki związane z niewłaściwym interpretowaniem wyników pomiarowych. Odpowiedzi A, B i C wskazują na wartości 0 Ω, co sugeruje, że obwód jest ciągły i nie wykazuje żadnych problemów. Pojęcie ciągłości obwodu jest kluczowe w diagnostyce układów mechatronicznych. Zrozumienie, że 0 Ω oznacza zamknięty obwód, a nieskończoność (∞) wskazuje na otwarty obwód, jest fundamentalne w pracy z systemami elektrycznymi. Często popełnianym błędem jest zakładanie, że wszystkie pomiary powinny dawać wartość zerową; w rzeczywistości, w zależności od kontekstu, różne wartości mogą sygnalizować różne stany. Na przykład, w sytuacji, gdy urządzenie nie działa prawidłowo, pomiar 0 Ω w obwodzie może sugerować, że nie ma przerwy, ale może istnieć inny problem, taki jak zwarcie. W związku z tym, kluczowe jest nie tylko znać wartości, ale również umieć je odpowiednio interpretować w kontekście schematu i specyfikacji systemu. Wartości pomiarów powinny być analizowane w szerszym kontekście inżynieryjnym, co nie zawsze ma miejsce w praktyce. Utrzymywanie świadomości tych relacji jest niezbędne do unikania typowych błędów w diagnozowaniu problemów w układach mechatronicznych.

Pytanie 6

Ile wynosi wartość pojemności kondensatora, przedstawionego na rysunku?

A. 474 nF

B. 474 μF

C. 470 μF

D. 470 nF

Wybór jednej z innych opcji wskazuje na nieporozumienie dotyczące zasad oznaczania pojemności kondensatorów. Odpowiedzi takie jak 470 μF czy 474 μF sugerują znacznie większą pojemność, co jest niezgodne z oznaczeniem "474", które właściwie odzwierciedla pojemność 470 nF. Często popełnianym błędem jest mylenie jednostek miary; mikrofarady (μF) są znacznie większe od nanofaradów (nF) i nie można ich stosować zamiennie. Ponadto, sugerowanie wartości 474 nF również jest błędne, ponieważ nie odzwierciedla rzeczywistej wartości, którą można odczytać z kodu na kondensatorze. W praktyce, zrozumienie konwencji oznaczania pojemności jest niezbędne dla inżynierów w celu zapewnienia, że wykorzystywane komponenty są zgodne z wymaganiami obwodu. Pamiętaj, że kondensatory o niewłaściwej pojemności mogą prowadzić do nieprawidłowego działania układów elektronicznych, co może skutkować uszkodzeniem innych komponentów w systemie. Zwracaj uwagę na detale oznaczeń, aby uniknąć takich sytuacji w przyszłości.

Pytanie 7

Którego narzędzia z przedstawionych na ilustracjach należy użyć, aby wlutować elementy tak jak na rysunku?

A. Narzędzia 2.

B. Narzędzia 4.

C. Narzędzia 3.

D. Narzędzia 1.

Narzędzie 1 to lutownica kolbowa, która jest powszechnie stosowanym narzędziem w elektronice do precyzyjnego lutowania elementów elektronicznych na płytkach drukowanych. Lutownice kolbowe charakteryzują się stałą temperaturą oraz możliwością precyzyjnego prowadzenia końcówki, co jest kluczowe przy pracy z delikatnymi komponentami, które mogą ulec uszkodzeniu pod wpływem nadmiernego ciepła. Użycie lutownicy kolbowej umożliwia szybkie i efektywne połączenie elementów, zapewniając jednocześnie wysoką jakość lutów, co jest istotne dla niezawodności całego układu. W przypadku lutowania, istotne jest również stosowanie odpowiednich rodzajów lutowia oraz topników, które mogą wpłynąć na jakość połączenia. Lutownice kolbowe są zgodne z najlepszymi praktykami w branży, pozwalając na wykonanie trwalszych i estetycznych lutów, co jest często wymagane w produkcji urządzeń elektronicznych.

Pytanie 8

Na rysunku przedstawiono siłownik hydrauliczny

A. jednostronnego działania, o mocowaniu przegubowym.

B. dwustronnego działania, o mocowaniu gwintowym.

C. jednostronnego działania, o mocowaniu gwintowym.

D. dwustronnego działania, o mocowaniu przegubowym.

Wybrana odpowiedź jest poprawna, ponieważ siłownik przedstawiony na rysunku ma mocowanie przegubowe. Przeguby znajdują się na obu końcach siłownika, co pozwala na swobodny ruch w różnych kierunkach, co jest istotne w aplikacjach, gdzie wymagane jest precyzyjne sterowanie ruchem. Dodatkowo, siłownik działa jednostronnie, co oznacza, że płyn hydrauliczny wpływa tylko z jednej strony tłoka, co jest potwierdzone brakiem przewodów hydraulicznych po obu stronach. Tego typu siłowniki są powszechnie stosowane w maszynach budowlanych oraz w systemach automatyki, gdzie precyzyjne ruchy są kluczowe. Przykłady obejmują manipulatorów w robotyce czy mechanizmy podnoszące w dźwigach. Dobrą praktyką w projektowaniu siłowników jest uwzględnienie ich zastosowania, co pozwala na optymalizację ich właściwości oraz wydajności.

Pytanie 9

Który przyrząd pomiarowy przedstawiony został na rysunku?

A. Głębokościomierz mikrometryczny.

B. Średnicówka mikrometryczna.

C. Mikrometr zewnętrzny.

D. Suwmiarka cyfrowa.

Średnicówka mikrometryczna to naprawdę super przyrząd do pomiarów, zwłaszcza jeśli chodzi o średnice wewnętrzne otworów i zewnętrzne elementy cylindryczne. Jak spojrzysz na zdjęcie tego narzędzia, to od razu widać, że ma charakterystyczną budowę, a ten ruchomy trzpień umożliwia pomiar w zakresie 40-50 mm. W przemyśle i inżynierii jest to bardzo ważne - precyzyjne pomiary są kluczowe dla jakości i dokładności produkcji. Praktycznie rzecz biorąc, średnicówki mikrometryczne są często używane w obróbce metali oraz do kontrolowania jakości, bo tam tolerancje wymiarowe są naprawdę małe. Pamiętaj, żeby odpowiednio kalibrować ten przyrząd i właściwie go używać, bo błędy pomiarowe mogą się zdarzyć, np. przez złe trzymanie czy ustawienie. Standardy jakości, takie jak ISO 9001, naprawdę podkreślają znaczenie tych praktyk, więc znajomość średnicówek mikrometrycznych to coś, co każdy profesjonalista zajmujący się kontrolą wymiarową powinien ogarniać.

Pytanie 10

W przypadku oparzenia kwasem siarkowym, jak najszybciej należy usunąć kwas z oparzonej powierzchni dużą ilością wody, a potem zastosować kompres z

A. wody destylowanej

B. 1% roztworu kwasu octowego

C. 1% roztworu kwasu cytrynowego

D. 3% roztworu sody oczyszczonej

Oparzenia kwasem siarkowym to poważny problem medyczny, który wymaga natychmiastowego działania. W przypadku kontaktu z tym silnym kwasem, pierwszym krokiem jest obfite przemycie oparzonego miejsca wodą, co pozwala na usunięcie resztek kwasu z powierzchni skóry. Następnie, zastosowanie 3% roztworu sody oczyszczonej jest kluczowe, ponieważ soda działa jako łagodny alkalizator, neutralizując działanie kwasu. W praktyce, stosowanie sody oczyszczonej jest zalecane w sytuacjach, gdzie zasadowe pH może przyczynić się do łagodzenia skutków oparzenia. Dobre praktyki w zakresie pierwszej pomocy w takich przypadkach obejmują również monitorowanie stanu pacjenta oraz unikanie używania substancji o bardziej kwasowym charakterze, co mogłoby pogorszyć sytuację. Warto również pamiętać, że w przypadku oparzeń chemicznych, nie zaleca się stosowania wody destylowanej, gdyż nie ma właściwości neutralizujących w odniesieniu do substancji kwasowych. Znajomość tych zasad jest kluczowa w kontekście bezpieczeństwa w miejscu pracy oraz w sytuacjach awaryjnych.

Pytanie 11

Przedstawiony na rysunku proces to

A. zgrzewanie.

B. szlifowanie.

C. spawanie łukowe.

D. cięcie plazmą.

Cięcie plazmą to naprawdę ciekawe zjawisko! Wykorzystuje ono łuk plazmowy do cięcia różnych metali, które przewodzą prąd. Jak spojrzysz na rysunek, to od razu zauważysz jasne światło i ten charakterystyczny łuk – to właśnie to! W branży metalurgicznej bardzo chętnie korzysta się z tej techniki, bo pozwala na szybkie i dokładne cięcie stali, aluminium czy nawet miedzi. To szczególnie przydatne, gdy trzeba wycinać skomplikowane kształty, bo krawędzie są gładkie i równe, a to eliminuje potrzebę dalszej obróbki. Co więcej, cięcie plazmą jest znacznie bardziej efektywne, jeśli chodzi o zużycie energii i koszty, dlatego tak często wybierają to w nowoczesnych zakładach produkcyjnych. A na dodatek, przy użyciu odpowiednich osłon i systemów odciągowych, dbają o bezpieczeństwo pracowników – to też ważne!

Pytanie 12

Co koniecznie trzeba skonfigurować w urządzeniu, aby mogło funkcjonować w sieci Ethernet?

A. Niepowtarzalny adres IP

B. Bity stopu

C. Adres serwera DNS

D. Z szybkość przesyłania danych

Aby urządzenie mogło pracować w sieci Ethernet, konieczne jest przypisanie mu niepowtarzalnego adresu IP. Adres IP jest unikalnym identyfikatorem, który umożliwia komunikację pomiędzy urządzeniami w sieci. W kontekście protokołu TCP/IP, który jest fundamentem komunikacji w sieciach Ethernet, każdy host musi posiadać swój własny adres IP, aby móc wysyłać i odbierać dane. Przykładowo, w małej sieci lokalnej (LAN) adresy IP mogą być przydzielane dynamicznie przez serwer DHCP, ale każde urządzenie musi być w stanie zostać zidentyfikowane przez unikalny adres. W praktyce, ustawiając adres IP, administratorzy sieci muszą również upewnić się, że nie koliduje on z innymi adresami w sieci, co jest kluczowe dla prawidłowego funkcjonowania i unikania konfliktów. Warto również pamiętać, że adres IP może być w wersji IPv4 lub IPv6, a ich odpowiedni wybór jest istotny w kontekście rozwoju i przyszłości sieci. Dobre praktyki obejmują przydzielanie adresów z odpowiednich pul adresowych oraz dokumentowanie przydzielonych adresów, aby zminimalizować ryzyko błędów.

Pytanie 13

Pokazany na rysunku sposób montowania podzespołów elektronicznych, na płytce obwodu drukowanego to

A. zgrzewanie.

B. klejenie.

C. lutowanie.

D. spawanie.

Lutowanie jest kluczową techniką montażu podzespołów elektronicznych na płytkach obwodów drukowanych. Proces ten polega na łączeniu elementów za pomocą stopu lutowniczego, który po podgrzaniu staje się płynny, a następnie, po ochłodzeniu, tworzy mocne połączenie zarówno elektryczne, jak i mechaniczne. Lutowanie jest szeroko stosowane w przemyśle elektronicznym, szczególnie w produkcji urządzeń, które muszą wykazywać niezawodność i długowieczność. W przypadku lutowania, istotne jest przestrzeganie standardów takich jak IPC-A-610, które definiują wymagania dotyczące jakości lutowanych połączeń. Przykładowo, lutowanie może być stosowane do montażu komponentów SMD (przez powierzchnię), gdzie precyzyjne i niezawodne połączenia są kluczowe. Dodatkowo, lutowanie może być realizowane zarówno ręcznie, jak i maszynowo, co pozwala na elastyczność w procesie produkcyjnym, zależnie od skali produkcji oraz wymagań jakościowych.

Pytanie 14

Jaką metodę należy wykorzystać do połączenia szkła z metalem?

A. Spawanie

B. Zgrzewanie

C. Klejenie

D. Nitowanie

Klejenie to najskuteczniejsza metoda łączenia szkła z metalem ze względu na różnice w ich właściwościach fizycznych i chemicznych. Szkło jest materiałem kruchym, a metal - plastycznym, co sprawia, że tradycyjne metody, takie jak zgrzewanie czy spawanie, mogą prowadzić do uszkodzenia szkła. Klejenie wykorzystuje specjalistyczne kleje, które tworzą mocne, elastyczne połączenie, a także mogą dostosować się do różnic w rozszerzalności cieplnej obu materiałów. W praktyce, odpowiednie kleje epoksydowe lub akrylowe są często stosowane do takich aplikacji, umożliwiając trwałe i estetyczne łączenie. W branży budowlanej i w przemyśle, klejenie szkła do metalowych elementów jest powszechnie stosowane w oknach strukturalnych, elewacjach oraz w produkcji mebli. Dobrą praktyką jest również stosowanie gruntów, które poprawiają adhezję kleju do powierzchni, co zwiększa trwałość i odporność połączenia na różne czynniki zewnętrzne. Takie podejście jest zgodne z normami ISO dotyczących klejenia i pozwala na uzyskanie wysokiej jakości połączeń.

Pytanie 15

Który rodzaj sprężarki powietrza przedstawiono na rysunku?

A. Śrubową.

B. Spiralną.

C. Membranową.

D. Tłokową.

Sprężarka tłokowa, przedstawiona na rysunku, jest jednym z najpopularniejszych rodzajów sprężarek powietrza używanych w różnych branżach. Wykorzystuje ruch tłoków w cylindrach do sprężania powietrza, co pozwala na znaczne zwiększenie ciśnienia. Tego typu sprężarki są często stosowane w warsztatach, zakładach przemysłowych, a także w systemach klimatyzacyjnych i chłodniczych. Ich zaletą jest prostota konstrukcji oraz możliwość osiągania wysokich ciśnień. Sprężarki tłokowe są zgodne z wieloma międzynarodowymi standardami jakości, takimi jak ISO 9001, co potwierdza ich niezawodność i efektywność. Przykładem zastosowania sprężarek tłokowych są urządzenia pneumatyczne, narzędzia wiertnicze oraz systemy automatyzacji przemysłowej, gdzie wymagana jest stała i wydajna dostawa sprężonego powietrza. Warto zaznaczyć, że poprawne użytkowanie oraz konserwacja sprężarek tłokowych, zgodnie z zaleceniami producentów, mają kluczowe znaczenie dla ich długowieczności i efektywności operacyjnej.

Pytanie 16

Jaką z wymienionych czynności należy regularnie przeprowadzać w trakcie konserwacji systemu pneumatycznego?

A. Usuwać kondensat wodny

B. Regulować ciśnienie powietrza

C. Wymieniać rury pneumatyczne

D. Wymieniać szybkozłącza

Usuwanie kondensatu wodnego z układu pneumatycznego jest kluczową czynnością konserwacyjną, która zapobiega wielu problemom technicznym. Kondensat wodny, który powstaje w wyniku różnicy temperatury między powietrzem a elementami układu, może prowadzić do korozji, uszkodzeń uszczelek oraz obniżenia efektywności działania systemu. Regularne usuwanie kondensatu jest nie tylko zalecane, ale wręcz wymagane przez standardy branżowe, takie jak ISO 8573, które definiują jakość sprężonego powietrza. Przykładem praktycznego zastosowania tej wiedzy jest instalacja odpowiednich separatorów kondensatu w systemie, które automatycznie usuwają wodę, minimalizując ryzyko jej nagromadzenia. Dodatkowo, regularne przeglądy układu oraz kontrola poziomu kondensatu w zbiornikach powinny być integralną częścią planu konserwacji, co pozwala na wczesne wykrywanie potencjalnych problemów i zapewnienie ciągłości pracy urządzeń.

Pytanie 17

Na schemacie przedstawiono układ sterowania hydraulicznego, który zapewnia

A. podtrzymanie tłoczyska przy zmieniających się siłach.

B. szybkie odciążenie tłoczyska.

C. uzyskanie różnych prędkości tłoczyska w obu kierunkach.

D. połączenie różnicowe zasilania.

Wygląda na to, że odpowiedź, którą wybrałeś, nie do końca oddaje sedno sprawy. Chodzi o to, że połączenie różnicowe zasilania to coś innego – to sposób łączenia źródeł ciśnienia, a nie regulacji prędkości tłoczyska. To trochę mylące, bo można pomyśleć, że chodzi o podtrzymywanie siły, ale w rzeczywistości hydraulika służy do dynamicznej kontroli. Odciążenie tłoczyska też nie pasuje do tematu regulacji – to inne zadanie. Warto wiedzieć, że prawidłowy układ, który kontroluje prędkości, to coś bardziej złożonego, co wymaga odpowiednich zaworów i regulacji. Zrozumienie tych różnic jest kluczowe, żeby dobrze wykorzystać hydraulikę w praktyce.

Pytanie 18

Jakie materiały wykorzystuje się do wytwarzania rdzeni magnetycznych w transformatorach?

A. paramagnetyki

B. ferromagnetyki

C. antyferromagnetyki

D. diamagnetyki

Ferromagnetyki są materiałami, które wykazują silne właściwości magnetyczne, co czyni je idealnymi do zastosowania w produkcji rdzeni magnetycznych transformatorów. W szczególności, ferromagnetyki, jak żelazo, nikiel czy kobalt, mają zdolność do silnego namagnesowania oraz do zatrzymywania magnetyzmu po usunięciu zewnętrznego pola magnetycznego. Dzięki tym właściwościom, rdzenie ferromagnetyczne minimalizują straty energetyczne i zwiększają efektywność transformatorów. W praktyce, zastosowanie ferromagnetyków w transformatorach pozwala na zmniejszenie rozmiaru urządzenia oraz zwiększenie jego mocy, co jest szczególnie ważne w urządzeniach elektrycznych o dużej mocy, takich jak transformatory w stacjach elektroenergetycznych. Dobre praktyki w branży zalecają również stosowanie materiałów o wysokiej permeabilności i niskich stratach histerezowych, co przyczynia się do jeszcze lepszej wydajności energetycznej transformatorów.

Pytanie 19

Ile oleju, zgodnie z przedstawionymi w tabeli wskazaniami producenta, należy przygotować do całkowitej wymiany zużytego oleju w pompie IF1 400?

Typ pompy	Ilość oleju w silniku l	Ilość oleju w komorze olejowej l	Całkowita ilość oleju w pompie l
IF1 100; 150; 200	0,40	-	0,40
IF1 50; 75; 100; 150; 200	0,40	-	0,40
IF2 300	0,90	0,12	1,02
IF1 300; 400	1,70	0,12	1,82
IF2 400	1,70	0,12	1,82
IF1 550	1,70	0,12	1,82
IF2 550	1,70	0,12	1,82
IF1 750	2,00	0,12	2,12
IF1 1000	2,00	0,12	2,12
IF1 1500; 2000	5,00	0,18	5,18

A. 1,82 l

B. 0,40 l

C. 1,70 l

D. 0,90 l

Odpowiedź 1,82 l jest prawidłowa, ponieważ dokładnie odpowiada całkowitej ilości oleju potrzebnej do wymiany w pompie IF1 400. Aby obliczyć tę wartość, należy zsumować ilości oleju wymagane w silniku oraz w komorze olejowej, które są przedstawione w tabeli producenta. W praktyce, zapewnienie odpowiedniej ilości oleju jest kluczowe dla prawidłowego funkcjonowania urządzenia, gdyż niedobór oleju może prowadzić do przegrzewania się pompy i jej szybszego zużycia. W branży inżynieryjnej i mechanicznej, przestrzeganie zaleceń producentów dotyczących wymiany oleju i jego ilości jest uznawane za standardową praktykę, która wpływa na niezawodność oraz efektywność działania maszyn. Dobór właściwego oleju i jego ilości ma również znaczenie dla utrzymania optymalnych parametrów pracy, co w efekcie przekłada się na dłuższą żywotność urządzenia oraz oszczędności w kosztach eksploatacji.

Pytanie 20

Jakie urządzenia służą do pomiaru wartości przyśpieszenia drgań elektrycznego silnika napędowego pompy hydraulicznej, działającego w systemie mechatronicznym?

A. galwanometry

B. akcelerometry

C. rotametry

D. tensometry

Akcelerometry są urządzeniami pomiarowymi, które służą do pomiaru przyspieszeń oraz drgań w różnych systemach mechanicznych, w tym w elektrycznych silnikach napędowych, jak w przypadku pomp hydraulicznych. Ich działanie polega na rejestrowaniu przyspieszeń w różnych osiach, co pozwala na dokładne monitorowanie stanu technicznego urządzenia. Przykładowo, w przemyśle motoryzacyjnym akcelerometry są powszechnie wykorzystywane do analizy drgań pojazdów, co przyczynia się do poprawy komfortu jazdy oraz bezpieczeństwa. W kontekście układów mechatronicznych, akcelerometry mogą być zintegrowane z systemami kontroli, umożliwiając automatyczne dostosowywanie parametrów pracy maszyny w odpowiedzi na zmieniające się warunki. Zgodnie z normami ISO 5349, które dotyczą pomiaru drgań, akcelerometry stanowią standardowy sposób na zapewnienie precyzyjnych pomiarów, co skutkuje efektywniejszym zarządzaniem procesami przemysłowymi oraz minimalizowaniem ryzyka uszkodzeń sprzętu.

Pytanie 21

Ciągłe sensory oraz wzmacniacze operacyjne stanowią standardowe komponenty systemu sterowania?

A. binarnego

B. cyfrowego

C. programowalnego

D. analogowego

Wybór odpowiedzi związanej z układami cyfrowymi nie jest najlepszy. Układy cyfrowe działają na dyskretnych wartościach, a nie na ciągłych sygnałach. Sensory i wzmacniacze analogowe muszą być najpierw odpowiednio przetworzone, na przykład przez konwersję analogowo-cyfrową, zanim będą mogły współpracować z systemami cyfrowymi. Odpowiedzi związane z układami programowalnymi czy binarnymi również nie mają sensu, bo nie odnoszą się do kluczowych cech analogowych sygnałów. Układy programowalne, jak PLC, łączą zarówno analogowe, jak i cyfrowe komponenty, ale same działają na zupełnie innych zasadach. Trzeba zrozumieć, że układy binarne nie mogą współpracować bezpośrednio z elementami działającymi w trybie ciągłym, ponieważ wymaga to zastosowania konwerterów. Kluczowe jest, żeby znać podstawy przetwarzania sygnałów, co pomoże lepiej zrozumieć różnice między tymi układami.

Pytanie 22

W instalacjach niskonapięciowych (systemach TN) jako elementy zabezpieczające mogą być wykorzystywane

A. wyłączniki montażowe

B. dławiki blokujące

C. izolatory długiej osi

D. wyłączniki różnicowoprądowe

Wyłączniki różnicowoprądowe, znane także jako RCD (Residual Current Devices), odgrywają kluczową rolę w systemach niskiego napięcia, zwłaszcza w układach TN. Ich głównym zadaniem jest ochrona ludzi przed porażeniem prądem elektrycznym oraz zapobieganie pożarom, które mogą być spowodowane upływem prądu do ziemi. Działają na zasadzie wykrywania różnicy prądów między przewodami fazowymi a neutralnym. W przypadku wykrycia takiej różnicy, wyłącznik natychmiast odłącza zasilanie, co może uratować życie w sytuacji zagrożenia. W praktyce, wyłączniki różnicowoprądowe są stosowane w domach, biurach i obiektach przemysłowych, gdzie istnieje ryzyko kontaktu z wodą lub innymi czynnikami, które mogą zwiększyć ryzyko porażenia prądem. Standardy takie jak PN-EN 61008 i PN-EN 61009 określają wymagania dotyczące tych urządzeń, co sprawia, że ich stosowanie jest nie tylko zalecane, ale często obowiązkowe w nowych instalacjach elektrycznych. Ponadto, regularne testowanie wyłączników różnicowoprądowych jest niezbędne dla zapewnienia ich prawidłowego funkcjonowania.

Pytanie 23

W zakładzie produkcyjnym ustalono, że ciśnienie względne powietrza w zbiorniku wynosi +3 bary. Co oznacza, że nadciśnienie p_NAD oraz ciśnienie absolutne (bezwzględne) p_ABS mają wartości:

A. pNAD = 1 bar, pABS = 2 bar

B. pNAD = 3 bar, pABS = 3 bar

C. pNAD = 2 bar, pABS = 1 bar

D. pNAD = 3 bar, pABS = 4 bar

Wartości ciśnienia podane w niepoprawnych odpowiedziach wskazują na nieporozumienia dotyczące podstawowych zasad ciśnienia. Często zdarza się, że mylnie przyjmuje się, iż ciśnienie względne jest równe ciśnieniu absolutnemu, co prowadzi do błędnych obliczeń. Na przykład, odpowiedzi, które wskazują pNAD = 2 bar czy pNAD = 1 bar, ignorują podstawowy fakt, że ciśnienie względne dodaje się do ciśnienia atmosferycznego, a nie je zastępuje. W przypadku gdy pNAD wynosi 2 bary, ciśnienie absolutne wynosiłoby tylko 3 bary, co jest sprzeczne z danymi w pytaniu. Również koncepcja, w której pNAD = 3 bar i pABS = 3 bar, jest błędna, ponieważ ciśnienie absolutne nie może być niższe lub równe ciśnieniu nadciśnienia. W rzeczywistości, aby właściwie zrozumieć relacje między ciśnieniem względnym a ciśnieniem absolutnym, ważne jest, aby wiedzieć, że pABS zawsze musi być równe lub wyższe od pNAD, co wynika z definicji tych parametrów. W praktyce, w inżynierii mechanicznej i procesowej istotne jest zrozumienie i poprawne obliczanie tych ciśnień, aby zapewnić bezpieczeństwo oraz efektywność przy projektowaniu systemów, takich jak zbiorniki ciśnieniowe, które muszą spełniać odpowiednie normy, takie jak dyrektywa ciśnieniowa 2014/68/UE.

Pytanie 24

Jakie zasilanie należy zastosować do silnika, którego tabliczka znamionowa została przedstawiona na fotografii?

A. Trójfazowe, 400 V

B. Trójfazowe, 230 V

C. Jednofazowe, 400 V

D. Napięcie stałe, 84 V

Odpowiedź "Trójfazowe, 400 V" jest poprawna, ponieważ na tabliczce znamionowej silnika znajduje się oznaczenie "3~ 400 V". Oznacza to, że silnik zbudowany jest do pracy w systemie trójfazowym z napięciem wynoszącym 400 V. Silniki trójfazowe są powszechnie stosowane w przemyśle ze względu na ich wyższą efektywność oraz mniejsze straty energii w porównaniu do silników jednofazowych. W zastosowaniach przemysłowych, gdzie wymagane są większe moce, zasilanie trójfazowe jest standardem, ponieważ pozwala na równomierne obciążenie linii zasilających oraz umożliwia lepsze wykorzystanie mocy. Warto również zwrócić uwagę na to, że przy podłączeniu silnika do zasilania, które nie odpowiada jego wymaganiom, może dojść do uszkodzenia wirnika, przegrzewania silnika lub w ogóle braku jego działania. Dlatego tak ważne jest, aby przy wyborze zasilania kierować się oznaczeniami na tabliczkach znamionowych oraz stosować się do branżowych standardów, aby zapewnić bezpieczeństwo i efektywność pracy urządzeń.

Pytanie 25

Określ wartość rezystancji Rab między punktami a i b obwodu elektrycznego, przedstawionego na rysunku, po wystąpieniu zwarcia między punktami C i D.

A. 2 Ω

B. 1 Ω

C. 4 Ω

D. 0 Ω

Chociaż wybór 2 Ω może wydawać się logiczny, to jednak nie jest on poprawny w kontekście przedstawionego obwodu. Warto zwrócić uwagę na to, że po zwarciu między punktami C i D, rezystory R2 i R3 nie działają z równoległej konfiguracji, a ich wpływ na całkowitą rezystancję jest znikomy. W rzeczywistości zwarcie stwarza sytuację, w której przynajmniej jeden z obwodów staje się otwarty, co prowadzi do tego, że rezystancja na punktach A i B wynosi 0 Ω. W obwodach elektrycznych kluczowe jest zrozumienie, w jaki sposób różne elementy wpływają na siebie nawzajem. Wybór 4 Ω także sugeruje błędne myślenie, ponieważ nie uwzględnia faktu, że całkowita rezystancja w efekcie zwarcia powinna być znacznie niższa, a nie wyższa niż w normalnym stanie. Natomiast wybór 1 Ω może wynikać z nieprecyzyjnego obliczenia rezystancji równoległej, co jest częstym błędem w analizie obwodów. Dlatego ważne jest, aby przy rozwiązywaniu problemów z obwodami elektrycznymi, zawsze zwracać uwagę na układ i wartości poszczególnych elementów w kontekście ich połączeń oraz funkcji, jakie pełnią w danym obwodzie.

Pytanie 26

W systemie mechatronicznym interfejs komunikacyjny ma na celu łączenie

A. grupy siłowników z modułem rozszerzającym

B. programatora z siłownikiem

C. programatora ze sterownikiem

D. silnika z pompą hydrauliczną

Interfejs komunikacyjny w systemie mechatronicznym pełni kluczową rolę w umożliwieniu wymiany informacji pomiędzy różnymi komponentami systemu. W przypadku poprawnej odpowiedzi, czyli połączenia sterownika z programatorem, mamy do czynienia z fundamentalnym aspektem integracji i automatyzacji. Sterownik, jako serce systemu mechatronicznego, interpretuje dane z czujników i generuje sygnały sterujące do różnych elementów wykonawczych, takich jak siłowniki czy pompy. Programator natomiast dostarcza odpowiednie algorytmy i logikę działania, co pozwala na precyzyjne sterowanie procesami. Przykładem zastosowania może być system automatyzacji w zakładzie produkcyjnym, gdzie sterownik komunikuje się z programatorem, aby precyzyjnie kontrolować cykl pracy maszyn. Tego typu komunikacja opiera się na standardach, takich jak CAN, Modbus czy Profibus, które zapewniają niezawodność i skalowalność systemów mechatronicznych. Przy odpowiedniej konfiguracji interfejsu komunikacyjnego możliwe jest również zdalne monitorowanie i diagnostyka, co podnosi efektywność operacyjną.

Pytanie 27

Jaką rolę odgrywają cewki w systemach elektrycznych?

A. Zbierają energię w polu elektrycznym

B. Tworzą przeszkodę elektryczną

C. Zbierają energię w polu magnetycznym

D. Tworzą przeszkodę optyczną

Ok, więc pierwsza pomyłka to przekonanie, że cewki zbierają energię w polu elektrycznym. Ale to tak naprawdę kondensatory robią, bo magazynują ładunek elektryczny. Cewki działają głównie z prądem zmiennym i opierają się na indukcji elektromagnetycznej. Kolejna rzecz, to mylenie cewek z barierą elektryczną. Bariera elektryczna dotyczy izolacji, a cewki mają zupełnie inną funkcję, bardziej związaną z indukcją. A trzecia pomyłka to wspomnienie o barierze optycznej, co brzmi dziwnie, bo cewki nie mają nic wspólnego z optyką. Cewki są pasywnymi elementami, które wpływają na prąd i napięcie, ale nie zajmują się optyką czy barierami elektrycznymi. Te nieporozumienia biorą się często z braku zrozumienia indukcji elektromagnetycznej i różnic między elementami elektronicznymi, co prowadzi do błędnych wniosków.

Pytanie 28

Na podstawie widoku płytki drukowanej i schematu ideowego określ, który z elementów należy wlutować na płytce drukowanej w miejscu wskazanym białą strzałką.

A. Element 2.

B. Element 4.

C. Element 3.

D. Element 1.

Element 4 to właściwy wybór, bo pasuje do diody LED. Zazwyczaj na schematach ma ona swój konkretny symbol. W projektowaniu elektronicznym to dość istotne, żeby wiedzieć, gdzie umiejscowić diody LED na płytkach drukowanych, bo one pokazują, czy urządzenie działa. Na przykład, zapala się, gdy zasilanie jest włączone. Ważne jest, żeby dioda LED była wlutowana zgodnie z oznaczeniami na płytce, żeby nie pomylić polaryzacji. Każda dioda wymaga określonego napięcia i prądu, żeby działała jak należy. Więc dobrze sprawdzić, czy użyto odpowiednich rezystorów, które ograniczają prąd, co jest zgodne z zasadami IPC-2221 dla projektowania PCB. Umiejscowienie Elementu 4 w odpowiednim miejscu na płytce nie tylko zapewnia, że wszystko działa jak należy, ale też dba o bezpieczeństwo całego urządzenia.

Pytanie 29

Która kombinacja stanów logicznych wejść I2 i I3 sterownika w przedstawionym układzie wskazuje na poprawny montaż czujników?

	Tłoczysko siłownika wsunięte		Tłoczysko siłownika wysunięte
	Stan I2	Stan I3	Stan I2	Stan I3
Zestaw 1.	0	0	1	1
Zestaw 2.	1	0	0	1
Zestaw 3.	0	1	1	0
Zestaw 4.	1	1	0	0

A. Zestaw 4.

B. Zestaw 3.

C. Zestaw 1.

D. Zestaw 2.

Zestaw 2. jest prawidłową odpowiedzią, ponieważ odzwierciedla stan logiczny, który jest wymagany do prawidłowego montażu czujników w tym układzie. Przy wciśniętym tłoczysku siłownika, co odpowiada stanowi I2=1, oraz przy wysuniętym tłoczysku, co odpowiada stanowi I3=0, czujniki powinny działać w sposób, który wskazuje na ich poprawne połączenie i prawidłowe działanie. W praktyce zastosowanie tego schematu polega na zapewnieniu, że czujniki są odpowiednio zsynchronizowane z jednostką sterującą, co wpływa na bezpieczeństwo i efektywność systemu. W przemyśle automatyzacji i robotyki, prawidłowy montaż czujników jest kluczowy dla funkcjonowania złożonych systemów, gdzie błędy w połączeniach mogą prowadzić do poważnych awarii lub uszkodzeń. Warto także pamiętać, że zasady montażu czujników są zgodne z wytycznymi IEC oraz normami ISO, które podkreślają znaczenie precyzyjnych pomiarów i prawidłowego ustawienia wejść i wyjść w systemach automatyki.

Pytanie 30

Jakie narzędzie jest wykorzystywane do zaciskania końcówek na przewodach elektrycznych?

A. kombinerki

B. ucinaczki boczne

C. pincety

D. praski ręcznej

Praska ręczna to narzędzie zaprojektowane specjalnie do zaciskania końcówek przewodów elektrycznych, co zapewnia solidne i trwałe połączenia. Dzięki mechanizmowi dźwigniowemu, praska umożliwia uzyskanie odpowiedniej siły zacisku, co jest kluczowe dla uniknięcia luzów w połączeniach oraz ich późniejszych awarii. Praski ręczne są dostosowane do różnych typów końcówek, takich jak złącza typu ring, fork czy blade, co czyni je uniwersalnym narzędziem w instalacjach elektrycznych. W praktyce, zaciskanie końcówek przy pomocy praski zapewnia nie tylko bezpieczeństwo, ale także efektywność pracy, ponieważ właściwie wykonane połączenia ograniczają straty energii oraz ryzyko przegrzewania się przewodów. Ponadto, stosując praski, można łatwo dostosować siłę zacisku do specyfiki zastosowania, co jest zgodne z najlepszymi praktykami branżowymi wynikającymi z norm IEC oraz PN-EN. Warto również zaznaczyć, że użycie praski jest zalecane w przypadku pracy z przewodami o różnych przekrojach, co zwiększa wszechstronność tego narzędzia.

Pytanie 31

Metoda osuszania sprężonego powietrza, w której w pierwszej fazie usuwana jest para wodna oraz olej za pomocą węgla aktywowanego, a w drugiej następuje odessanie pary wodnej w kapilarach żelu krzemionkowego, określana jest jako

A. konwekcją

B. adsorpcją

C. absorpcją

D. desorpcją

W procesach związanych z osuszaniem sprężonego powietrza, niepoprawne odpowiedzi mogą być mylące, szczególnie dla osób mniej zaznajomionych z terminologią. Konwekcja odnosi się do transportu ciepła poprzez ruch płynów, a nie do procesu usuwania wilgoci. Absorpcja, choć wydaje się zbliżona, polega na wchłanianiu substancji przez inną substancję, co różni się od adsorpcji, gdzie cząsteczki są przyciągane do powierzchni materiału, a nie wnikają w jego objętość. Desorpcja z kolei to proces, w którym substancje, wcześniej adsorbowane, są uwalniane z powierzchni materiału, a więc nie jest to etap osuszania, a raczej proces przeciwny. Te nieścisłości mogą prowadzić do błędnych wniosków w kontekście doboru technologii osuszania w różnych aplikacjach przemysłowych. Zrozumienie różnic pomiędzy tymi procesami jest kluczowe dla efektywnego zaprojektowania systemów uzdatniania powietrza, które spełniają wymagania jakościowe oraz normy branżowe, takie jak ISO 8573. W związku z tym, aby skutecznie przeprowadzić proces usuwania wilgoci, należy skupić się na technikach adsorpcji, które zapewniają najwyższą efektywność oraz niezawodność w aplikacjach wymagających precyzyjnej kontroli warunków atmosferycznych.

Pytanie 32

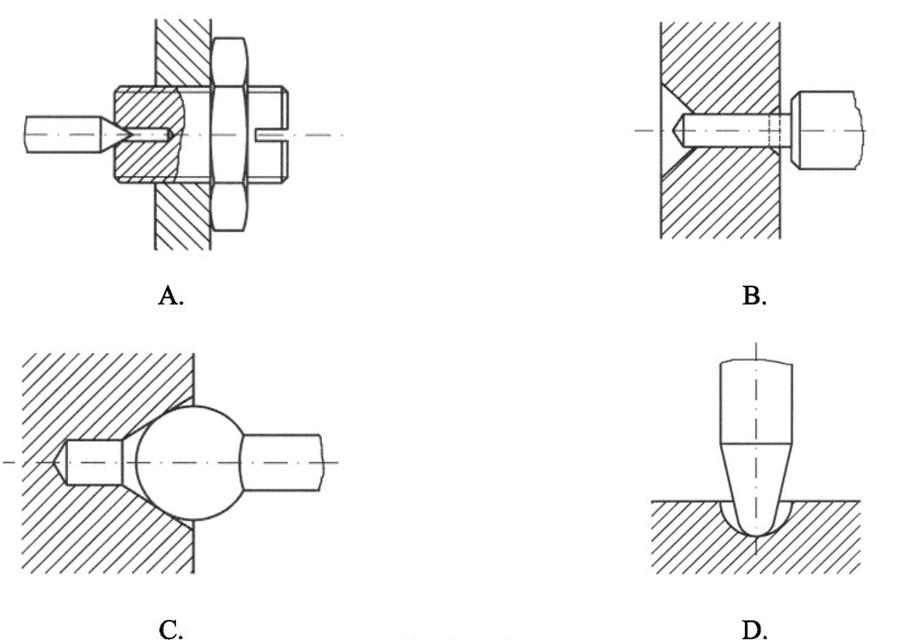

Łożysko ślizgowe typu zegarowego przedstawia rysunek

A. D.

B. A.

C. C.

D. B.

Wybór błędnej opcji, w tym przypadku, może wynikać z niepełnego zrozumienia zasad działania łożysk ślizgowych. Łożysko ślizgowe typu zegarowego charakteryzuje się specyficzną geometrią, która umożliwia przenoszenie obciążeń w sposób efektywny. Niewłaściwe odpowiedzi mogą wskazywać na mylne przekonanie, że inne typy łożysk, takie jak łożyska kulkowe czy walcowe, są odpowiednie w tym kontekście. Należy pamiętać, że łożyska kulkowe działają na innej zasadzie – wykorzystują kule do redukcji tarcia, co skutkuje innymi właściwościami i zastosowaniami. W przypadku łożysk ślizgowych, kluczowe jest, aby oba elementy – wał i łożysko – miały odpowiednie kształty, co pozwala na prawidłowe rozłożenie siły oraz minimalizację tarcia. Ponadto, błędne odpowiedzi często wynikają z nieznajomości terminologii technicznej oraz podstawowych zasad mechaniki. Ważne jest, aby w analizie takich zagadnień zwracać uwagę na różnice w konstrukcji i działaniu poszczególnych typów łożysk, co może pomóc w lepszym zrozumieniu ich zastosowań w przemyśle. Rzetelna wiedza na ten temat jest kluczowa dla inżynierów oraz techników pracujących w różnych dziedzinach, gdzie łożyska odgrywają fundamentalną rolę w zapewnieniu sprawności ruchu mechanicznego.

Pytanie 33

Którym medium roboczym jest zasilane urządzenie o symbolu graficznym przedstawionym na rysunku?

A. Prądem przemiennym.

B. Sprężonym powietrzem.

C. Prądem stałym.

D. Cieczą hydrauliczną.

Cieczą hydrauliczną zasilane są urządzenia, które wykorzystują moc cieczy do generowania siły. W przypadku zaworów hydraulicznych, które widzimy na przedstawionym symbolu, ich głównym zadaniem jest kontrolowanie przepływu cieczy w układach hydraulicznych. Zawory mogą mieć różne funkcje, w tym regulację ciśnienia, kierunku przepływu oraz jego ilości, co jest kluczowe dla prawidłowego funkcjonowania maszyn i urządzeń przemysłowych. Systemy hydrauliczne są powszechnie stosowane w różnych branżach, takich jak budownictwo, przemysł motoryzacyjny i produkcja, gdzie siły generowane przez ciecz są wykorzystywane do napędu narzędzi, podnoszenia ciężarów i sterowania ruchem. Zrozumienie działania zaworów hydraulicznych oraz ich roli w systemach hydraulicznych jest niezwykle istotne, ponieważ prawidłowe ich dobranie i konfiguracja są kluczowe dla efektywności i bezpieczeństwa operacji. Przykładem może być maszyna budowlana, która wykorzystuje hydraulikę do podnoszenia i przemieszczania ciężkich elementów.

Pytanie 34

Jak należy przeprowadzić połączenie wciskowe skurczowe piasty z wałkiem?

A. Obniżyć temperaturę wałka, a następnie wyrównać temperaturę obu elementów po połączeniu

B. Obniżyć temperaturę obu elementów i połączyć je, stosując siłę

C. Zastosować siłę, aby nasunąć jeden element na drugi w temperaturze otoczenia

D. Podnieść temperaturę obu elementów, a następnie połączyć je z użyciem siły

Podejście do łączenia elementów na podstawie podwyższenia ich temperatury przed połączeniem wiąże się z pewnymi ryzykami. Wysoka temperatura może prowadzić do odkształceń materiałów, co negatywnie wpływa na ich właściwości mechaniczne. Napotykany problem z zastosowaniem siły do połączenia w temperaturze otoczenia, bez wcześniejszego przygotowania elementów, może skutkować nieprawidłowym dopasowaniem, co z kolei prowadzi do luzów, a w konsekwencji do awarii w pracy maszyny. Rozszerzenie elementów pod wpływem podwyższonej temperatury ma swoje ograniczenia i nie zawsze zapewnia potrzebną precyzję. Ponadto, obniżenie temperatury zamiast podwyższania powoduje, że elementy pasują do siebie ściślej, co przekłada się na lepszą jakość połączenia. Wiele standardów branżowych, takich jak ISO 286 dotyczące tolerancji wymiarowych, wskazuje na kluczowe znaczenie precyzyjnego dopasowania elementów, co jest realizowane poprzez metodę skurczową. Dlatego błędne jest zakładanie, że siła i temperatura mogą być jedynymi czynnikami decydującymi o jakości połączeń skurczowych.

Pytanie 35

Na podstawie wskazania mikrometru wynik pomiaru wynosi

A. 22,14 mm

B. 22,16 mm

C. 21,14 mm

D. 21,64 mm

Odpowiedź 21,64 mm jest prawidłowa, ponieważ wynika z dokładnego odczytu z mikrometru. Mikrometr składa się z dwóch skali: głównej i pomocniczej. W tym przypadku odczyt z głównej skali wynosi 21,5 mm, co oznacza, że wskazanie jest już na poziomie 21 mm. Następnie, aby uzyskać precyzyjny wynik, należy dodać wartość z skali pomocniczej, która wynosi 0,14 mm. Sumując te wartości (21,5 mm + 0,14 mm), uzyskujemy dokładny wynik 21,64 mm. Użycie mikrometru w takich pomiarach jest zgodne z najlepszymi praktykami pomiarowymi w inżynierii, gdzie dokładność i precyzja mają kluczowe znaczenie. Mikrometry są powszechnie stosowane w produkcji oraz kontroli jakości, gdzie wymagana jest wysoka dokładność w pomiarach wymiarowych. Wiedza na temat odczytu mikrometru jest niezbędna w wielu dziedzinach inżynierii, w tym mechanice, elektronice i inżynierii materiałowej, gdzie wymiary elementów muszą być ściśle kontrolowane.

Pytanie 36

Proces oceny stanu technicznego elementu mechanicznego zaczyna się od

A. oględzin

B. obróbki

C. montażu

D. pomiarów

Oględziny są pierwszym krokiem w ocenie stanu technicznego podzespołów mechanicznych, ponieważ pozwalają na wstępną identyfikację ewentualnych uszkodzeń, zużycia czy nieprawidłowości. W trakcie oględzin należy zwrócić uwagę na widoczne oznaki uszkodzeń, takie jak pęknięcia, wgniecenia, korozja czy nieszczelności. Dobrą praktyką jest stosowanie standardów takich jak ISO 9001, które podkreślają znaczenie systematycznego podejścia do oceny stanu technicznego. W praktyce inżynierskiej, oględziny są często wspierane narzędziami wizualnymi, takimi jak mikroskopy, kamery inspekcyjne czy oświetlenie UV, co umożliwia dokładniejsze zidentyfikowanie problemów. Na przykład, w przypadku oceny stanu łożysk, oględziny mogą ujawnić wyciek smaru lub oznaki przegrzania, co jest kluczowe dla dalszych działań, takich jak pomiary czy planowanie konserwacji.

Pytanie 37

Na rysunku przedstawiono przekładnię o zębach

A. prostych.

B. śrubowych.

C. daszkowych.

D. łukowych.

Odpowiedzi "proste", "daszkowe" i "śrubowe" są niepoprawne z kilku powodów. Zęby proste charakteryzują się bezpośrednim, liniowym kształtem, co prowadzi do większego hałasu i drgań w trakcie pracy, a także do szybszego zużycia. Przekładnie zębate o zębach prostych nie są zdolne do przenoszenia dużych obciążeń bez generowania niepożądanych efektów, co czyni je mniej odpowiednimi dla zastosowań wymagających precyzji. Z kolei zęby daszkowe, mimo że są atrakcyjne ze względu na swój kształt, nie spełniają wymagań dotyczących cichej pracy i efektywnego przenoszenia obciążeń, co ogranicza ich zastosowanie. Zęby śrubowe, używane głównie w przekładniach śrubowych, są projektowane z myślą o specyficznych zastosowaniach, takich jak podnoszenie ciężarów czy mechanizmy zamykające. W praktyce, błędne zrozumienie konstrukcji zębów prowadzi do wyboru niewłaściwych komponentów w projektach inżynieryjnych, co może skutkować niższą efektywnością i wyższymi kosztami eksploatacyjnymi. Właściwe podejście do wyboru przekładni o odpowiednich zębach jest kluczowe dla zapewnienia niezawodności i długowieczności systemu mechanicznego.

Pytanie 38

Jakiego rodzaju sprzęgła należy użyć do połączenia dwóch wałów przedstawionych na rysunku?

A. Łubkowego.

B. Kołnierzowego.

C. Oldhama.

D. Tulejowego.

Sprzęgło Oldhama jest idealnym rozwiązaniem do połączenia wałów, które mogą być przesunięte względem siebie osiowo, co jest kluczowe w wielu zastosowaniach inżynieryjnych i przemysłowych. Jego konstrukcja pozwala na przenoszenie momentu obrotowego przy jednoczesnym zminimalizowaniu skutków przesunięcia osiowego. W praktyce, sprzęgła Oldhama znajdują zastosowanie w napędach, gdzie wały mogą być ustawione w różnych płaszczyznach, na przykład w robotyce czy automatyce. Ponadto, sprzęgła te charakteryzują się niskim zużyciem, co zwiększa ich trwałość oraz redukuje potrzebę konserwacji. Dobre praktyki inżynieryjne zalecają ich użycie w systemach, gdzie występują wibracje lub cykliczne obciążenia, ponieważ ich konstrukcja umożliwia tłumienie drgań. Przykładowo, w systemach napędowych samochodów elektrycznych czy maszyn CNC, sprzęgła Oldhama są powszechnie stosowane, co potwierdza ich wszechstronność i efektywność w różnych aplikacjach przemysłowych.

Pytanie 39

Jak należy skojarzyć w napędzie urządzenia mechatronicznego uzwojenie stojana silnika o przedstawionej tabliczce zaciskowej, obciążonego znamionowo i jak podłączyć do sieci 400 V 3/N/PE ~ 50 Hz, aby jego wał obracał się w lewo?

A. W trójkąt i podłączyć U – L1, V – L2, W – L3

B. W gwiazdę i podłączyć U – L1, V – L2, W – L3

C. W gwiazdę i podłączyć U – L1, V – L3, W – L2

D. W trójkąt i podłączyć U – L1, V – L3, W – L2

Podłączenie silnika w gwiazdę (Y) nie jest odpowiednie, gdyż zmienia to charakterystykę pracy silnika i może nie zapewnić jego prawidłowego działania przy zamierzonym kierunku obrotów. W sytuacji, gdy podłączamy silnik w tę konfigurację, uzwojenia są połączone w taki sposób, że zmniejsza się napięcie na każdym z uzwojeń, co prowadzi do mniejszego momentu obrotowego. To z kolei skutkuje utrudnieniem osiągnięcia wymaganego kierunku rotacji. Typowym błędem jest nieprzemyślane podejście do koncepcji połączeń elektrycznych, gdzie operatorzy zakładają, że mogą dowolnie zmieniać konfigurację bez uwzględnienia więzi między napięciem a momentem obrotowym. W przypadku podłączenia, które sugeruje, aby L1, L2 i L3 były podłączone w różnych kombinacjach, często nie uwzględnia się, że zmiana jednolitego kierunku przepływu prądu jest kluczowa dla ustalenia kierunku obrotów, co w kontekście silników elektrycznych o budowie asynchronicznej jest fundamentalne. Przykłady nieprawidłowych połączeń mogą prowadzić do przegrzewania się silnika, co w konsekwencji może prowadzić do uszkodzeń i wyłączeń awaryjnych, co jest kosztowne dla przemysłu. Z tego powodu znajomość poprawnych metod podłączenia oraz ich wpływu na działanie silnika jest niezbędna w pracy na stanowiskach związanych z automatyką i elektrotechniką.

Pytanie 40

Zgodnie z wytycznymi producenta przedstawionymi w tabeli układ sterowniczy urządzenia mechatronicznego pracującego przy napięciu zasilania 24 V DC należy połączyć przewodami w kolorach żółto-zielonym oraz

Nazwa przewodu	Oznaczenie przewodu lub zacisku kodem alfanumerycznym	Oznaczenie przewodu kolorem
Przewód liniowy 1 (AC) Przewód liniowy 2 (AC) Przewód liniowy 3 (AC)	L1 L2 L3	czarnym lub brązowym, lub szarym
Przewód neutralny (AC)	N	czarnym lub brązowym, lub szarym
Przewód środkowy (AC)	M	niebieskim
Przewód dodatni (DC)	L+	czerwonym
Przewód ujemny (DC)	L-	czarnym
Przewód ochronny Przewód ochronno-neutralny Przewód ochronno-liniowy Przewód ochronno-środkowy	PE PEN PEL PEM	żółto-zielonym

A. czarnym i niebieskim.

B. szarym i niebieskim.

C. czerwonym i czarnym.

D. brązowym i niebieskim.

Odpowiedź jest poprawna, ponieważ zgodnie z wytycznymi producenta, przewód dodatni w układach zasilania DC oznaczony jest kolorem czerwonym, a przewód ujemny kolorem czarnym. W praktyce, oznaczenia kolorami przewodów mają na celu ułatwienie prawidłowego podłączenia komponentów elektronicznych i mechatronicznych, minimalizując ryzyko błędów, które mogą prowadzić do uszkodzenia urządzeń. Użycie przewodów w kolorach czerwonym i czarnym jest zgodne z powszechnie przyjętymi standardami, jak np. normy IEC 60446, które definiują oznaczenia kolorów przewodów elektrycznych. W kontekście układów zasilania 24 V DC, prawidłowe podłączenie przewodów jest kluczowe dla zapewnienia stabilności i bezpieczeństwa systemu. Dodatkowo, w przypadku błędnego podłączenia, mogą wystąpić usterki w działaniu urządzenia, a nawet jego trwałe uszkodzenie, co podkreśla znaczenie przestrzegania ustalonych zasad i norm w praktyce inżynierskiej.

Rozpocznij nowy egzamin

Powrót do strony głównej
