Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 8 maja 2026 17:50
Data zakończenia: 8 maja 2026 18:11

Egzamin zdany!

Wynik: 22/40 punktów (55,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie urządzenie jest używane do mierzenia prędkości obrotowej wału silnika?

A. czujnik termoelektryczny

B. potencjometr obrotowy

C. mostek tensometryczny

D. prądnica tachometryczna

Czujnik termoelektryczny, mostek tensometryczny oraz potencjometr obrotowy, mimo że są to urządzenia pomiarowe, nie są przeznaczone do pomiaru prędkości obrotowej wału silnika. Czujniki termoelektryczne, takie jak termopary, służą do pomiaru temperatury, a ich zasada działania opiera się na efekcie Seebecka, gdzie różnica temperatury generuje napięcie. W kontekście pomiaru prędkości obrotowej, zastosowanie czujników termoelektrycznych jest niewłaściwe, ponieważ nie są one w stanie dokładnie rejestrować zmian w szybkości obrotu. Mostki tensometryczne są używane do pomiaru naprężeń i deformacji materiałów, co również nie jest związane z pomiarem prędkości obrotowej. Ich działanie bazuje na zjawisku zmiany oporu elektrycznego pod wpływem deformacji, co jest zupełnie innym rodzajem pomiaru. Potencjometry obrotowe, chociaż mogą być używane do pomiaru kątów obrotu, nie dostarczają informacji o prędkości obrotowej, ponieważ mierzą jedynie położenie wału w danym momencie, a nie jego szybkość obrotu. Typowym błędem myślowym jest mylenie pomiaru położenia z pomiarem prędkości, co prowadzi do nieporozumień w doborze odpowiednich narzędzi pomiarowych. Dlatego, aby prawidłowo zmierzyć prędkość obrotową, kluczowe jest stosowanie właściwych urządzeń, takich jak prądnice tachometryczne.

Pytanie 2

Ile powinna wynosić średnica tłoka siłownika pneumatycznego z jednostronnym tłoczyskiem, aby przy zasilaniu powietrzem o ciśnieniu 8 barów można uzyskać przy wysuwaniu tłoczyska siłę 160 N (przyjmując sprawność siłownika 100%)?

F = P · S

S = π · r²

A. 16 mm

B. 10 mm

C. 20 mm

D. 32 mm

Poprawna odpowiedź to 16 mm, co wynika z zastosowania wzoru na siłę F = P * S, gdzie F to siła, P to ciśnienie, a S to pole powierzchni tłoka. Przy ciśnieniu 8 barów i wymaganej sile 160 N, możemy obliczyć pole powierzchni tłoka jako S = F/P. Po przeliczeniu otrzymujemy S = 160 N / 800000 Pa = 0.0002 m². Następnie, przy korzystaniu ze wzoru na pole powierzchni koła S = π * r², możemy obliczyć promień, a następnie średnicę tłoka. Optymalizacja średnicy tłoka jest kluczowa w projektowaniu siłowników pneumatycznych, aby zapewnić ich efektywność energetyczną i odpowiednią wydajność. W praktyce, dokładne obliczenia i dobór średnicy tłoka wpływa na dynamikę działania systemów pneumatycznych, co jest istotne w automatyce przemysłowej. Zgodność z przepisami i standardami branżowymi, takimi jak ISO 6431, jest również ważna przy doborze komponentów siłowników.

Pytanie 3

Którą metodę sprawdzania instalacji elektrycznej urządzeń mechatronicznych przedstawiono na rysunku?

A. Stroboskopową.

B. Termowizyjną.

C. Oscyloskopową.

D. Ultradźwiękową.

Odpowiedź 'Termowizyjna' jest prawidłowa, ponieważ przedstawia ona jedną z najnowocześniejszych metod oceny stanu instalacji elektrycznej urządzeń mechatronicznych. Kamera termowizyjna, widoczna na rysunku, umożliwia wizualizację rozkładu temperatury w obiektach, co jest kluczowe w diagnostyce. W praktyce, metoda ta pozwala na identyfikację przegrzewających się elementów, co jest często pierwszym sygnałem o potencjalnych awariach, takich jak zwarcia czy uszkodzenia izolacji. Termowizja jest szeroko stosowana w przemyśle, gdzie regularne monitorowanie temperatury jest kluczowe dla utrzymania urządzeń w dobrym stanie. Zgodnie z normami ISO 18434, stosowanie metod termograficznych w utrzymaniu ruchu jest uznawane za najlepszą praktykę. Dzięki termowizji można wykrywać problemy zanim spowodują one poważne uszkodzenia, co w dłuższej perspektywie znacząco obniża koszty utrzymania i zwiększa bezpieczeństwo operacji.

Pytanie 4

Muskuł pneumatyczny przedstawiony na rysunku przystosowany jest do połączenia

A. tarczowego.

B. spawanego.

C. kołnierzowego.

D. gwintowego.

Wybór połączeń spawanych, kołnierzowych czy tarczowych w kontekście muskułu pneumatycznego to pomyłka. Połączenia spawane wymagają naprawdę wysokich temperatur, a to nie nadaje się do materiałów, które w pneumatyce muszą być lekkie i elastyczne. Poza tym, spawanie utrudnia demontowanie, a w systemach, gdzie trzeba często robić kontrolę i wymieniać części, to nie jest dobry pomysł. Kołnierze są używane głównie w instalacjach rur, ale dla muskułów pneumatycznych zwykle lepiej sprawdzają się mniejsze, bardziej kompaktowe rozwiązania. Kołnierze działają w dużych, stacjonarnych aplikacjach, ale w pneumatyce, gdzie przestrzeń jest ograniczona, lepszym wyborem są właśnie połączenia gwintowe. Tarczowe połączenia też są fajne, ale większe zastosowania jak sprzęgła, a w pneumatyce nie dadzą odpowiednich właściwości uszczelniających, co jest kluczowe. Tak więc, myślenie, że inne metody łączenia będą tak samo dobre jak gwintowe, to błąd, bo te ostatnie zapewniają większą elastyczność, solidność i łatwość w konserwacji.

Pytanie 5

Zwiększenie wartości częstotliwości wyjściowej falownika zasilającego silnik AC skutkuje

A. spadkiem reaktancji uzwojeń

B. zmniejszeniem prędkości obrotowej

C. wzrostem reaktancji uzwojeń

D. zwiększeniem prędkości obrotowej

Wzrost wartości częstotliwości wyjściowej falownika zasilającego silnik prądu przemiennego prowadzi do wzrostu prędkości obrotowej silnika. Jest to związane z zasadą działania silników asynchronicznych, gdzie prędkość obrotowa silnika jest bezpośrednio proporcjonalna do częstotliwości zasilania. Przykładowo, w silniku trójfazowym pracującym w trybie asynchronicznym, prędkość nominalna (n) jest obliczana według wzoru n = (120 * f) / p, gdzie f to częstotliwość zasilania, a p to liczba par biegunów. W praktyce, regulacja częstotliwości za pomocą falownika pozwala na precyzyjne dostosowanie prędkości obrotowej silnika do wymogów procesu technologicznego, co jest kluczowe w aplikacjach takich jak napędy wentylatorów, pomp, czy transportu taśmowego. Dobre praktyki w inżynierii automatyki sugerują, że należy starannie dobierać parametry falownika i silnika, aby zapewnić ich efektywność i niezawodność w dłuższym okresie użytkowania.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

Maksymalne natężenie przepływu dla pompy hydraulicznej, której dane katalogowe zamieszczono w ramce, wynosi

Dane techniczne pompy hydraulicznej
Objętość geometryczna:	60 cm³
Maksymalne natężenie przepływu Q:	120 dm³/min
Natężenie przepływu przy 1000 obr./min:	80 dm³/min
Maksymalna prędkość obrotowa:	5000 obr/min
Maksymalne ciśnienie ciągłe:	600 barów
Zakres temperatury pracy:	-5 ÷ 60 °C
Lepkość oleju hydraulicznego:	10 ÷ 400 cSt

A. 200 dm3/min

B. 40 dm3/min

C. 80 dm3/min

D. 120 dm3/min

Maksymalne natężenie przepływu dla pompy hydraulicznej wynoszące 120 dm3/min jest kluczowym parametrem, który określa zdolność pompy do transportu cieczy. Wartość ta została określona na podstawie danych katalogowych, które są istotne przy doborze pompy do konkretnego zastosowania. Pompy hydrauliczne stosowane są w różnych aplikacjach, takich jak zasilanie systemów hydraulicznych w maszynach przemysłowych czy konstrukcjach budowlanych. Zrozumienie maksymalnego natężenia przepływu pozwala inżynierom i technikom na odpowiednie dimensionowanie systemów hydraulicznych, zapewniając ich efektywność oraz bezpieczeństwo operacyjne. W praktyce, wybierając pompę, należy uwzględnić również inne parametry, takie jak ciśnienie, moc oraz charakterystyka cieczy, co pozwala na osiągnięcie optymalnych wyników pracy w danej aplikacji. W branży hydraulicznej standardy, takie jak ISO 4413, podkreślają znaczenie doboru odpowiednich elementów hydraulicznych, co ma kluczowe znaczenie dla wydajności i trwałości systemów.

Pytanie 8

Jakie złącza zostały zastosowane w rozdzielaczu przedstawionym na rysunku?

A. Zakręcane i zaciskowe.

B. Zaciskowe i szybkozłącze.

C. Wtykowe i zakręcane.

D. Szybkozłącze i wtykowe.

Wybór odpowiedzi, która nie wskazuje na zastosowanie szybkozłączy i wtykowych, wskazuje na niedostateczne zrozumienie funkcji złączy w układach hydraulicznych i pneumatycznych. Na przykład, złącza zakręcane, chociaż są popularne w wielu aplikacjach, wymagają użycia narzędzi do ich montażu i demontażu, co może wydłużać czas operacji. W układach, gdzie czas jest kluczowy, jak w przypadku konserwacji maszyn, może to prowadzić do opóźnień i zwiększonego ryzyka błędów. Z kolei złącza zaciskowe również nie spełniają wymagań szybkiego łączenia, ponieważ ich konstrukcja nie pozwala na błyskawiczne podłączenie przewodów bez użycia narzędzi. W praktyce, wykorzystanie nieodpowiednich złączy może prowadzić do nieefektywności i problemów z ciśnieniem w systemie, co może zagrażać bezpieczeństwu operacji. Wszelkie działania w obszarze hydrauliki i pneumatyki powinny być zgodne z przyjętymi standardami, takimi jak ISO, które zapewniają, że używane komponenty są odpowiednie do konkretnego zastosowania. Zrozumienie tego kontekstu jest kluczowe dla wyboru odpowiednich komponentów i efektywnego funkcjonowania systemów.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Śrubę mikrometryczną do pomiaru głębokości otworów przedstawia rysunek

A. A

B. D

C. B

D. C

Śruba mikrometryczna do pomiaru głębokości otworów jest niezwykle precyzyjnym narzędziem, które znajduje zastosowanie w różnych dziedzinach inżynieryjnych i technicznych. Odpowiedź B jest poprawna, ponieważ przedstawia narzędzie, które posiada płaską podstawę oraz wysuwany pręt pomiarowy, co jest kluczowe dla dokładnego pomiaru głębokości otworów. Tego rodzaju sprzęt jest wykorzystywany w procesach produkcyjnych oraz w laboratoriach, gdzie precyzja pomiarów ma ogromne znaczenie. Dzięki możliwości dokładnego pomiaru głębokości, śruba mikrometryczna pozwala na kontrolę wymiarów elementów, co jest istotne w kontekście zachowania tolerancji wymiarowej określonej w normach ISO. Przykładem zastosowania może być pomiar głębokości otworów w metalowych częściach maszyn, gdzie każdy milimetr ma znaczenie dla poprawności montażu i działania mechanizmów. Warto zaznaczyć, że posługiwanie się tym narzędziem wymaga nie tylko wiedzy teoretycznej, ale także praktycznych umiejętności, co czyni je niezbędnym w pracy technika czy inżyniera.

Pytanie 11

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

Na podstawie przedstawionej tabliczki znamionowej falownika określ jego maksymalną częstotliwość wyj ściową.

A. 50 Hz

B. 60 Hz

C. 0 Hz

D. 650 Hz

Wybór wartości 60 Hz, 50 Hz lub 0 Hz jako maksymalnej częstotliwości wyjściowej falownika jest wynikiem niedostatecznego zrozumienia specyfikacji technicznych falowników oraz ich zastosowania w systemach elektrycznych. Częstotliwości 60 Hz i 50 Hz są standardowymi wartościami dla zasilania sieciowego w różnych częściach świata, jednak nie są one maksymalnymi wartościami częstotliwości wyjściowej falowników. Falowniki mają zdolność do generowania wyższych częstotliwości wyjściowych, co jest szczególnie przydatne w zastosowaniach, gdzie wymagane są zmienne prędkości obrotowe silników. Stąd, maksymalne częstotliwości wyjściowe często przekraczają te wartości, co powinno być brane pod uwagę przy projektowaniu systemów. Odpowiedź 0 Hz nie oddaje rzeczywistego działania falownika, gdyż oznaczałaby brak wyjścia, co jest praktycznie nieakceptowalne w kontekście jego funkcji. Przykładem zastosowania falowników o wysokiej częstotliwości wyjściowej jest przemysłowy napęd silników, gdzie precyzyjne sterowanie prędkością jest kluczowe dla efektywności energetycznej oraz wydajności procesów produkcyjnych. Właściwe zrozumienie specyfikacji falowników i ich parametrów operacyjnych jest niezbędne dla inżynierów i techników zajmujących się automatyką oraz kontrolą procesów.

Pytanie 13

Osoba, która doświadczyła porażenia prądem elektrycznym, nie oddycha, natomiast krążenie krwi jest prawidłowe. Jakie czynności należy wykonać w odpowiedniej kolejności podczas udzielania pierwszej pomocy?

A. ustawienie na boku, sztuczne oddychanie

B. udrożnienie dróg oddechowych, wykonanie sztucznego oddychania

C. sztuczne oddychanie oraz masaż serca

D. udrożnienie dróg oddechowych, wykonanie sztucznego oddychania i masaż serca

Wybór innych odpowiedzi wskazuje na pewne nieporozumienia dotyczące kolejności działań przy udzielaniu pomocy osobie porażonej prądem elektrycznym. Na przykład, w sytuacjach, w których krążenie jest zachowane, ale oddech jest zatrzymany, kluczowe jest najpierw zapewnienie drożności dróg oddechowych, a następnie przystąpienie do sztucznego oddychania. Wybór odpowiedzi, która pomija ten krok, może prowadzić do poważnych konsekwencji zdrowotnych, takich jak niedotlenienie mózgu, które może nastąpić w ciągu kilku minut. Ułożenie na boku, które można znaleźć w niektórych odpowiedziach, jest istotne w kontekście ochrony dróg oddechowych, jednak stosuje się je głównie w przypadku, gdy pacjent wykazuje oznaki świadomego oddychania lub po epizodach wymiotów, a nie w sytuacji całkowitego zatrzymania oddechu. Dodatkowo, przeprowadzanie masażu serca w sytuacji, gdy krążenie jest zachowane, jest nieuzasadnione i może prowadzić do niepotrzebnych uszkodzeń klatki piersiowej oraz zaburzeń rytmu serca. Takie podejścia mogą wskazywać na niepełne zrozumienie zasad pierwszej pomocy, co może zagrażać życiu poszkodowanego. W sytuacji udzielania pomocy przedlekarskiej, kluczowe znaczenie ma znajomość właściwej sekwencji działań, co opiera się na wiedzy z zakresu medycyny ratunkowej i wytycznych resuscytacyjnych.

Pytanie 14

Jakiego typu złączem powinien być zakończony kabel, który należy zastosować do podłączenia modułu komunikacyjnego widocznego na fotografii?

A. USB

B. HDMI

C. RJ-45

D. DE-9

Złącze RJ-45 jest standardowym złączem stosowanym w sieciach komputerowych, szczególnie w kontekście połączeń Ethernet. Na zdjęciu widać moduł komunikacyjny, który posiada porty typowe dla urządzeń sieciowych. RJ-45 składa się z 8 pinów, a jego konstrukcja pozwala na przesył danych z prędkością sięgającą 1 Gbps w przypadku standardu Ethernet 1000BASE-T. Użycie złącza RJ-45 pozwala na łatwe podłączanie urządzeń do sieci LAN, co jest kluczowe w budowaniu infrastruktury sieciowej w firmach czy domach. Przykładem zastosowania RJ-45 jest podłączanie komputerów, routerów czy switchów do lokalnej sieci. Warto również zaznaczyć, że RJ-45 jest zgodne z normami ISO/IEC 11801 oraz TIA/EIA-568, co czyni go standardem w branży. Zrozumienie znaczenia tego złącza w kontekście komunikacji sieciowej jest niezbędne dla każdej osoby zajmującej się technologią informacyjną.

Pytanie 15

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

Wskaż gatunek stali, z której należy wykonać niepodatne na korozję żaroodporne ramię robota przemysłowego.

A. 1.3343

B. 1.4541

C. 1.0037

D. 1.2311

Wybór stali 1.3343, 1.2311 lub 1.0037 jako materiału na ramię robota przemysłowego jest nietrafiony z kilku kluczowych powodów. Stal 1.3343, będąca stalą szybkotnącą, została zaprojektowana z myślą o narzędziach skrawających, a jej właściwości nie są dostosowane do pracy w warunkach, gdzie kluczowe są odporność na korozję i wysokie temperatury. Chociaż charakteryzuje się twardością, to nie jest odpowiednia do zastosowań, gdzie występuje ryzyko kontaktu z wodą lub innymi substancjami chemicznymi, które mogą powodować korozję. Z kolei stal 1.2311, będąca stalą narzędziową, jest przeznaczona do produkcji form wtryskowych i nie jest odporna na korozję, co czyni ją nieodpowiednią w kontekście wymaganej trwałości. Ostatnia z wymienionych stali, 1.0037, to stal konstrukcyjna węglowa, która choć może być stosowana w konstrukcjach, nie ma właściwości nierdzewnych ani żaroodpornych. Wybór niewłaściwego rodzaju stali może prowadzić do szybkiej degradacji elementów roboczych, co z kolei wpływa na bezpieczeństwo i efektywność pracy całego systemu automatyzacji. Dlatego kluczowe jest, aby przy doborze materiałów kierować się ich specyfiką oraz wymaganiami aplikacji, a nie tylko ich dostępnością lub ceną.

Pytanie 18

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

Zawór 1V1 przełączany jest z pozycji b na a

A. ręcznie, przyciskiem załącz.

B. po zadziałaniu wyłącznika ciśnieniowego.

C. ręcznie, przyciskiem wyłącz.

D. po zadziałaniu wyłącznika krańcowego.

Odpowiedź jest prawidłowa, ponieważ zawór 1V1 jest przełączany ręcznie przy użyciu przycisku oznaczonego jako S1, który pełni funkcję załączania. W kontekście automatyzacji procesów przemysłowych, przyciski załączające są kluczowe dla kontrolowania urządzeń i systemów. Użycie przycisku S1, zgodnie z dokumentacją techniczną, umożliwia operatorowi bezpośrednią interakcję ze sprzętem, co jest zgodne z dobrymi praktykami w zakresie obsługi i utrzymania urządzeń. Zawory, takie jak 1V1, są często stosowane w instalacjach hydraulicznych i pneumatycznych, a ich poprawne uruchamianie ma kluczowe znaczenie dla zapewnienia bezpieczeństwa operacyjnego oraz efektywności procesów. Dobrą praktyką jest również przeprowadzanie regularnych szkoleń dla operatorów, aby zapewnić, że są oni zaznajomieni z obsługą przycisków i zasadami ich działania w różnych scenariuszach. W kontekście norm przemysłowych, zastosowanie przycisków manualnych jako metody załączania jest zgodne z normami bezpieczeństwa, które kładą nacisk na możliwość szybkiego zatrzymania procesów w nagłych przypadkach.

Pytanie 20

Siłowniki do bramy powinny być zamontowane w poziomej orientacji. Jakie narzędzie należy użyć do właściwego zamocowania siłowników?

A. przymiar liniowy

B. kątomierz

C. czujnik zegarowy

D. poziomnicę

Poziomnica jest narzędziem niezbędnym do precyzyjnego ustawienia siłowników w pozycji poziomej, co jest kluczowe dla prawidłowego działania bramy. Użycie poziomnicy pozwala na dokładne pomiary, które zapewniają, że siłowniki będą pracować w optymalnych warunkach, co z kolei wpływa na ich żywotność i efektywność. Na przykład, podczas montażu bramy przesuwnej, brak precyzyjnego ustawienia siłowników może prowadzić do ich uszkodzenia w wyniku nadmiernego obciążenia lub niewłaściwego działania mechanizmu. Dodatkowo, stosowanie poziomnicy jest zgodne z najlepszymi praktykami montażowymi, które zalecają regularne sprawdzanie poziomu oraz wyrównania elementów konstrukcji. Ważne jest również, aby pamiętać, że ustawienie siłowników w pozycji poziomej wpływa na równomierność działania bramy, co jest istotne z perspektywy bezpieczeństwa użytkowania. Dlatego poziomnica jest kluczowym narzędziem w procesie instalacji siłowników, a jej kompetentne użycie ma fundamentalne znaczenie dla sukcesu całego projektu.

Pytanie 21

Podczas funkcjonowania urządzenia zaobserwowano nasilenie hałasu, spowodowane przez łożysko toczne. Odpowiednią metodą naprawy maszyny może być

A. zmniejszenie luzów łożyska

B. wymiana całego łożyska

C. wymiana osłony łożyska

D. zmniejszenie nadmiaru smaru w łożysku

Wymiana osłony łożyska może wydawać się odpowiednia, ale w rzeczywistości nie rozwiązuje problemu, ponieważ osłona ma na celu jedynie ochronę łożyska przed zanieczyszczeniami, a nie naprawę samego łożyska. Jeśli hałas jest spowodowany uszkodzeniem wewnętrznym łożyska, zmiana osłony nie przyniesie żadnych korzyści. W przypadku zmniejszenia nadmiaru smaru w łożysku, można sądzić, że problem z hałasem może być spowodowany nadmiernym smarowaniem, co w niektórych przypadkach może mieć sens, ale zbyt mała ilość smaru również prowadzi do szybszego zużycia i przegrzewania się łożyska. Analogicznie, zmniejszenie luzów łożyska może również wydawać się logiczne, ale w rzeczywistości luz jest krytycznym parametrem, który musi być dostosowany do specyfikacji producenta. Nadmierne luzowanie może prowadzić do wibracji i hałasów, ale próby dostosowania luzu bez zrozumienia rzeczywistego stanu technicznego łożyska mogą prowadzić do jeszcze większych problemów. Takie błędne podejścia do diagnostyki i napraw nie tylko mogą powodować dalsze uszkodzenia, ale także mogą prowadzić do kosztownych przestojów w produkcji, dlatego kluczowe jest podejście holistyczne i oparte na rzetelnej analizie stanu technicznego maszyny.

Pytanie 22

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

Kiedy należy dokonać wymiany filtrów standardowych w systemie przygotowania powietrza?

A. W trakcie przeglądu konserwacyjnego przeprowadzanego co miesiąc

B. W trakcie przeglądu konserwacyjnego przeprowadzanym raz w roku lub kiedy spadek ciśnienia na filtrze przekroczy 0,5 bara

C. W trakcie przeglądu konserwacyjnego przeprowadzanego co pół roku

D. W trakcie przeglądu konserwacyjnego przeprowadzanego co dwa lata i kiedy spadek ciśnienia na filtrze przekroczy 1 bar

Wybór odpowiedzi sugerującej wymianę filtrów standardowych podczas przeglądu konserwacyjnego raz w miesiącu lub co dwa lata jest nieodpowiedni i wskazuje na brak zrozumienia dynamiki pracy systemów wentylacyjnych oraz ich wpływu na jakość powietrza. Konieczność wymiany filtrów co miesiąc jest niewłaściwa, ponieważ w większości zastosowań przemysłowych i komercyjnych filtry są projektowane do pracy przez dłuższy okres, a ich częsta wymiana może być nie tylko kosztowna, ale również nieefektywna. Ponadto, takie podejście prowadzi do niepotrzebnego generowania odpadów, co jest sprzeczne z zasadami zrównoważonego rozwoju i ochrony środowiska. Z kolei sugestia, aby wymieniać filtry co dwa lata, ignoruje kluczowy wskaźnik, jakim jest spadek ciśnienia. Filtry powinny być wymieniane nie tylko na podstawie czasu, ale przede wszystkim na podstawie ich stanu, co jest potwierdzone pomiarem ciśnienia. Właściwe podejście do zarządzania filtrami w systemach wentylacyjnych polega na ich cyklicznej ocenie i wymianie w zależności od rzeczywistych warunków operacyjnych. Takie praktyki są zgodne z zaleceniami międzynarodowych standardów, takich jak ISO 16890, które kładą duży nacisk na efektywność filtracji oraz odpowiednie zarządzanie jakością powietrza w pomieszczeniach. Właściwe monitorowanie stanu filtrów oraz ich wymiana w odpowiednich odstępach czasowych lub w zależności od spadku ciśnienia to kluczowe elementy zapewniające nieprzerwaną i efektywną pracę systemów uzdatniania powietrza.

Pytanie 24

Który rodzaj beztłokowego siłownika pneumatycznego przedstawiono na rysunku?

A. Dętkowy.

B. Membranowy.

C. Workowy.

D. Muskuł.

Muskuł pneumatyczny, przedstawiony na rysunku, jest specyficznym typem beztłokowego siłownika pneumatycznego, który wykorzystuje zasadę rozszerzania się pod wpływem ciśnienia powietrza. Jego konstrukcja, składająca się z gumowej osłony, umożliwia dużą elastyczność i wydajność w aplikacjach wymagających precyzyjnych ruchów. Muskuły pneumatyczne znajdują zastosowanie w robotyce, automatyzacji, a także w systemach, gdzie wymagane są ruchy łagodne i dynamiczne. Przykładem praktycznym może być użycie muskułów w robotach humanoidalnych, gdzie ich zdolność do naśladowania naturalnych ruchów ludzi jest kluczowa. Dodatkowo, muskuły pneumatyczne są często wykorzystywane w urządzeniach medycznych, na przykład w protezach, gdzie ich zdolność do generowania siły bez zbędnych komponentów mechanicznych przyczynia się do zmniejszenia masy oraz zwiększenia komfortu użytkownika. Standardy dotyczące muskułów pneumatycznych są ściśle związane z normami ISO, co zapewnia ich niezawodność oraz bezpieczeństwo użytkowania.

Pytanie 25

W układzie hydraulicznym zainstalowano zawór dławiąco-zwrotny w sposób pokazany na rysunku. Jaką reakcję wywołuje w tym układzie odkręcanie pokrętła ręcznego?

A. Reguluje skok siłownika.

B. Zmniejsza prędkość wysuwu tłoka.

C. Zwiększa prędkość powrotu tłoka.

D. Stabilizuje ciśnienie pracy.

Wybór odpowiedzi dotyczącej stabilizacji ciśnienia pracy lub zmniejszenia prędkości wysuwu tłoka wynika z niepełnego zrozumienia funkcji zaworu dławiąco-zwrotnego. Zawór ten nie działa na zasadzie stabilizowania ciśnienia w układzie hydraulicznym, lecz reguluje przepływ płynu, co wpływa na dynamikę ruchu tłoka. Można błędnie założyć, że regulacja oporu przepływu jest równoważna stabilizacji ciśnienia, jednak w rzeczywistości ciśnienie w układzie hydraulicznie zmienia się w zależności od oporu oraz przepływu. Zmniejszenie prędkości wysuwu tłoka również nie jest właściwe, ponieważ odkręcanie pokrętła dławiącego redukuje opór, co skutkuje przeciwnie - przyspieszeniem ruchu. Problem leży w tym, że często mylone są pojęcia związane z ciśnieniem i przepływem, co prowadzi do błędnych konkluzji. W przypadku hydrauliki, kluczowe jest zrozumienie, że ciśnienie to siła wywierana na jednostkę powierzchni, a przepływ to objętość płynu przechodząca przez przekrój w jednostce czasu. Dlatego odpowiedzi, które nie uwzględniają tej różnicy, są błędne i mogą prowadzić do nieefektywnej pracy układów hydraulicznych oraz potencjalnych uszkodzeń lub awarii systemu.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

W układzie przedstawionym na rysunku, przy temperaturze 20 stopni C przez cewkę przekaźnika prąd nie płynie, a jego styki są rozwarte. Aby nastąpiło zwarcie styków przekaźnika

A. temperatura termistora powinna wzrosnąć.

B. rezystancja rezystora powinna wzrosnąć.

C. napięcie zasilające powinno zmaleć.

D. temperatura termistora powinna zmaleć.

Wybór odpowiedzi, w której wskazuje się na potrzebę wzrostu rezystancji rezystora prowadzi do nieporozumień. Rezystor w obwodach elektronicznych pełni rolę ogranicznika prądu, a jego rezystancja nie wpływa bezpośrednio na aktywację przekaźnika. Wzrost rezystancji rezystora mógłby jedynie ograniczyć prąd płynący w obwodzie, a nie spowodować aktywacji przekaźnika. Z kolei stwierdzenie, że temperatura termistora powinna zmaleć, jest sprzeczne z zasadami działania termistorów PTC, które w rzeczywistości zwiększają swoją rezystancję wraz ze wzrostem temperatury, co prowadzi do aktywacji przekaźnika. Odpowiedź dotycząca zmniejszenia napięcia zasilającego również nie jest poprawna, ponieważ zmniejszenie napięcia mogłoby skutkować brakiem aktywacji przekaźnika, a nie jego zamknięciem. W kontekście urządzeń elektronicznych, kluczowe jest zrozumienie, że zmiany w parametrach takich jak temperatura i napięcie mają bardzo specyficzny wpływ na działanie elementów, jakimi są termistory, tranzystory czy przekaźniki. Błędne rozumienie tych zasad prowadzi do niewłaściwych wniosków i może wpływać na projektowanie układów elektronicznych, co z kolei ma praktyczne konsekwencje w aplikacjach przemysłowych i automatyzacyjnych.

Pytanie 28

Wskaż rodzaj zaworu przedstawiony za pomocą symbolu graficznego.

A. Przełącznik obiegu.

B. Szybkiego spustu.

C. Dławiąco-zwrotny.

D. Podwójnego sygnału.

Wybór odpowiedzi związanych z innymi rodzajami zaworów, takimi jak dławiąco-zwrotny, podwójnego sygnału czy szybkiego spustu, może wynikać z pewnych nieporozumień dotyczących ich funkcji i zastosowania. Zawór dławiąco-zwrotny jest zaprojektowany do regulacji przepływu medium poprzez zmianę jego oporu, co nie jest charakterystyczne dla przełącznika obiegu. W przypadku zaworu podwójnego sygnału, jego funkcja polega na umożliwieniu równoczesnego sterowania dwoma różnymi obiegami, co nie odpowiada definicji przełącznika obiegu, który obsługuje tylko jeden sygnał w danym momencie. Zawór szybkiego spustu z kolei, jak nazwa sugeruje, służy do błyskawicznego odprowadzenia medium z układu, co również różni się od funkcji przełącznika, który nie ma na celu nagłego spustu, lecz logiczne sterowanie obiegiem. Dobrą praktyką w inżynierii hydraulicznej i pneumatycznej jest znajomość symboliki zaworów oraz ich zastosowania, co przyczynia się do precyzyjnego projektowania systemów i unikania pomyłek podczas ich eksploatacji. Wybór niewłaściwego zaworu może prowadzić do nieefektywnego działania systemu oraz zwiększenia kosztów operacyjnych.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

Podczas działania silnika prądu stałego zauważono intensywne iskrzenie na komutatorze spowodowane nagromadzeniem pyłu ze szczotek. Aby naprawić tę awarię, należy wyłączyć silnik, a następnie

A. umyć komutator wodą

B. wykonać szlifowanie komutatora

C. przetrzeć komutator olejem

D. posmarować olejem szczotki

Wykonanie szlifowania komutatora jest niezbędnym krokiem w usuwaniu iskrzenia spowodowanego osadzeniem się pyłu ze szczotek. Szlifowanie komutatora polega na usunięciu nierówności i zanieczyszczeń, co zapewnia lepszy kontakt elektryczny pomiędzy komutatorem a szczotkami. Nierównomierne zużycie komutatora prowadzi do iskrzenia, które może z czasem doprowadzić do uszkodzenia zarówno szczotek, jak i innych elementów silnika. Szlifowanie powinno być przeprowadzane przy użyciu odpowiednich narzędzi, takich jak papier ścierny o odpowiedniej gradacji, aby uzyskać gładką powierzchnię komutatora. Ważne jest również, aby po szlifowaniu dokładnie oczyścić komutator z pyłu, aby zapobiec ponownemu pojawieniu się problemu. Takie procedury są zgodne z zaleceniami producentów silników i standardami branżowymi, co zapewnia długotrwałą i niezawodną pracę silnika. Dbanie o regularne konserwacje, w tym szlifowanie komutatora, jest kluczowe dla utrzymania wydajności silników prądu stałego.

Pytanie 32

Aby dokręcić śrubowe połączenie z momentem obrotowym 6 Nm, należy użyć klucza

A. nasadkowego

B. dynamometrycznego

C. oczkowego

D. imbusowego

Odpowiedź 'dynamometrycznego' jest prawidłowa, ponieważ klucz dynamometryczny jest narzędziem zaprojektowanym do dokręcania śrub z określonym momentem obrotowym. Umożliwia on precyzyjne ustawienie momentu, co jest kluczowe w wielu zastosowaniach inżynieryjnych, aby uniknąć uszkodzeń komponentów, które mogą wyniknąć z nadmiernego dokręcenia. W praktyce klucze dynamometryczne są szeroko stosowane w motoryzacji, budownictwie oraz przy montażu wszelkiego rodzaju maszyn i urządzeń. Przykładowo, w przypadku dokręcania śrub w silniku samochodowym, zastosowanie momentu 6 Nm może być wymagane do zapewnienia odpowiedniej kompresji oraz szczelności, co jest kluczowe dla prawidłowego działania silnika. Ponadto, stosując klucz dynamometryczny, inżynierowie mogą dostosować moment obrotowy do specyfikacji producenta, co jest zgodne z najlepszymi praktykami inżynieryjnymi i standardami branżowymi. W ten sposób, narzędzie to nie tylko zwiększa efektywność pracy, ale również wpływa na bezpieczeństwo i trwałość montowanych elementów.

Pytanie 33

Jakie narzędzie powinno się zastosować do przygotowania przewodu LgY 0,75 mm2 przed jego montażem w listwie zaciskowej?

A. Zaciskarkę tulejek

B. Zaciskarkę konektorów

C. Klucz dynamometryczny

D. Klucz płaski

Wybór klucza płaskiego lub klucza dynamometrycznego do przygotowania przewodu LgY 0,75 mm² do montażu w listwie zaciskowej jest nieodpowiedni, ponieważ narzędzia te nie są przeznaczone do wykonywania połączeń elektrycznych. Klucz płaski jest używany głównie do luzowania lub dokręcania nakrętek i śrub, co nie ma zastosowania w kontekście zaciskania przewodów. Z kolei klucz dynamometryczny, który służy do precyzyjnego dokręcania połączeń z określonym momentem obrotowym, również nie ma zastosowania w procesie przygotowania przewodów do montażu w listwie zaciskowej. W przypadku połączeń elektrycznych kluczowe jest zapewnienie odpowiedniej struktury połączenia, co osiąga się jedynie za pomocą narzędzi dedykowanych do tego celu, a nie standardowych narzędzi mechanicznych. Wybór niewłaściwego narzędzia może prowadzić do słabych połączeń, co skutkuje podwyższoną rezystancją i ryzykiem awarii instalacji. Zaciskarka konektorów, chociaż może wydawać się lepszym wyborem, nie jest odpowiednia w kontekście przewodów LgY, które wymagają specyficznego typu zaciskania. Podsumowując, nieprzemyślane podejście do doboru narzędzi może prowadzić do poważnych błędów, które zagrażają zarówno efektywności instalacji, jak i bezpieczeństwu użytkowników.

Pytanie 34

Na rysunku przedstawiono

A. układ antyprzepięciowy.

B. zabezpieczenie przeciążeniowe.

C. przekaźnik czasowy.

D. wyłącznik silnikowy.

Przykładem prawidłowej odpowiedzi jest przekaźnik czasowy, którego główną funkcją jest zarządzanie czasem w procesach automatyki. Urządzenie to umożliwia opóźnienie włączenia lub wyłączenia obwodów elektrycznych, co jest kluczowe w wielu aplikacjach przemysłowych. Przekaźniki czasowe znajdują zastosowanie w automatyzacji procesów, takich jak zarządzanie oświetleniem, wentylacją czy włączanie urządzeń w odpowiednich przedziałach czasowych. Dzięki regulowanym pokrętłom do ustawiania czasu, operatorzy mogą dostosować czas działania urządzenia do specyficznych potrzeb systemu. Standardy branżowe, takie jak IEC 60947-5-1, definiują wymagania dla takich urządzeń, co zapewnia ich niezawodność i bezpieczeństwo użytkowania. Znajomość i umiejętność prawidłowego używania przekaźników czasowych jest fundamentalna w projektowaniu układów automatyki, co pozwala na efektywne wykorzystanie zasobów i redukcję kosztów operacyjnych.

Pytanie 35

Aby odkręcić śrubę z sześciokątnym gniazdem, konieczne jest zastosowanie klucza

A. imbusowego

B. nasadowego

C. płaskiego

D. nasadowego

Odpowiedź 'imbusowego' jest poprawna, ponieważ klucz imbusowy, znany również jako klucz sześciokątny, jest specjalnie zaprojektowany do pracy z elementami z gniazdem sześciokątnym. Tego typu gniazda, charakteryzujące się sześciokątnym otworem, są powszechnie stosowane w różnych zastosowaniach, od mechaniki samochodowej po dostępność w elektronice. W praktyce, klucz imbusowy zapewnia doskonałe dopasowanie do gniazda, co minimalizuje ryzyko uszkodzenia zarówno klucza, jak i śruby. Jego konstrukcja pozwala na aplikację większego momentu obrotowego, co jest kluczowe w przypadku śrub o dużych średnicach lub przy mocnych połączeniach. Używanie klucza imbusowego zgodnie z koncepcjami inżynieryjnymi i standardami, takimi jak ISO, zwiększa efektywność pracy oraz trwałość narzędzi. Ponadto, klucze imbusowe są dostępne w różnych rozmiarach, co pozwala na szeroki zakres zastosowań, od małych śrub w sprzęcie elektronicznym po duże elementy konstrukcyjne.

Pytanie 36

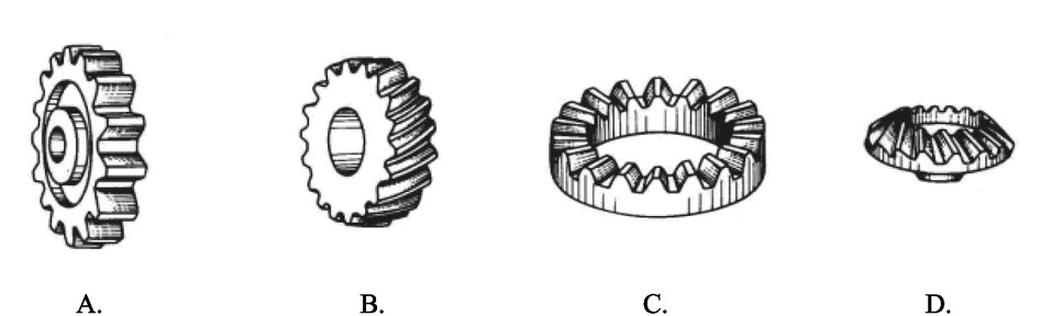

Które z przedstawionych kół przekładni zębatej jest kołem płaskim?

A. A.

B. B.

C. D.

D. C.

Koło płaskie to po prostu taki typ koła zębatego, gdzie zęby znajdują się na płaskiej powierzchni. To, co widzisz na zdjęciu jako koło C, pasuje do tej definicji, więc można powiedzieć, że to dobra odpowiedź. W praktyce, koła płaskie stosuje się tam, gdzie musimy dobrze przenosić siły i chcemy uniknąć luzów między zębami. Ich konstrukcja sprawia, że przekładnie działają stabilniej. W inżynierii mechanicznej często wykorzystuje się je w miejscach, gdzie ważne jest precyzyjne dopasowanie i wytrzymywanie dużych obciążeń. Co więcej, koła płaskie ułatwiają smarowanie i zmniejszają tarcie, co zdecydowanie wydłuża ich żywotność. Warto jednak pamiętać, że przy projektowaniu takich elementów ważne są normy, takie jak ISO 6336, które mówią, jak liczyć wytrzymałość zębów, a odpowiedni dobór typu koła jest kluczowy dla efektywności całego mechanizmu.

Pytanie 37

Na rysunku przedstawiono symbol graficzny siłownika pneumatycznego

A. mieszkowego.

B. udarowego.

C. ciągnącego jednostronnego działania.

D. pochającego jednostronnego działania.

Poprawna odpowiedź to siłownik pneumatyczny jednostronnego działania, co jest zgodne z przedstawionym symbolem graficznym. Siłowniki jednostronnego działania są wykorzystywane w aplikacjach, gdzie potrzebna jest siła w jednym kierunku, a powrót do pozycji wyjściowej jest realizowany za pomocą sprężyny. Przykładem zastosowania takich siłowników są systemy automatyki przemysłowej, gdzie często stosuje się je do podnoszenia lub przesuwania elementów. Ich konstrukcja pozwala na efektywną pracę, zmniejszając jednocześnie zużycie energii. W branży pneumatycznej standardy, takie jak ISO 6431, definiują konkretne wymiary i parametry dla takich siłowników, co zapewnia ich wymienność oraz ułatwia projektowanie systemów. Dlatego zrozumienie symboli graficznych siłowników jest kluczowe dla inżynierów pracujących nad projektami związanymi z automatyką i pneumatyka, co podkreśla znaczenie właściwego odczytywania schematów.

Pytanie 38

Jakie wymiary biorą pod uwagę dopuszczalne odchylenia w realizacji elementu mechanicznego?

A. Jednostronne

B. Graniczne

C. Nominalne

D. Rzeczywiste

Odpowiedź "Graniczne" jest poprawna, ponieważ wymiary graniczne definiują maksymalne i minimalne wartości dopuszczalne dla wymiarów elementów mechanicznych. W praktyce inżynieryjnej, wymiary graniczne są kluczowe w procesie projektowania, produkcji oraz kontroli jakości, ponieważ określają, w jakim zakresie wymiaru elementu można tolerować błędy wykonania. W projektowaniu przyjmuje się nominalny wymiar, natomiast granice wymiarowe wyznaczają zakres, w którym element może być produkowany, co jest istotne dla zapewnienia odpowiednich właściwości funkcjonalnych oraz interoperacyjności z innymi komponentami. Na przykład, w przemyśle motoryzacyjnym, wymiary graniczne są istotne dla zapewnienia, że wszystkie części pasują ze sobą w pojazdach, co ma wpływ na bezpieczeństwo oraz wydajność. W praktyce, stosowanie norm takich jak ISO 286, które definiują systemy wymiarów granicznych, jest kluczowe dla efektywności procesów produkcyjnych oraz redukcji kosztów związanych z błędami wykonawczymi.

Pytanie 39

Która z wymienionych metod nie jest wykorzystywana do trwałego łączenia elementów z tworzyw sztucznych?

A. Klejenie

B. Zgrzewanie

C. Spawanie

D. Zaginanie

Zgrzewanie, spawanie i zaginanie to techniki, które są powszechnie stosowane do trwałego łączenia elementów wykonanych z tworzyw sztucznych, co może prowadzić do nieporozumień związanych z ich zastosowaniem. Zgrzewanie polega na podgrzewaniu miejsc styku dwóch elementów do momentu ich stopienia, a następnie ich łączeniu. Proces ten tworzy jednorodną strukturę materiału, co sprawia, że połączenie jest trwałe i wytrzymałe na obciążenia. W przypadku spawania, szczególnie w kontekście tworzyw sztucznych, można używać różnych metod, takich jak spawanie gorącym powietrzem czy spawanie w kąpieli cieczy. Oba te procesy również skutkują trwałym połączeniem, które jest często porównywalne z właściwościami mechanicznymi materiału bazowego. Zaginanie natomiast polega na deformacji materiału pod wpływem siły, co w przypadku tworzyw może prowadzić do trwałego kształtowania, ale nie do połączenia dwóch elementów w sensie ich zespolenia. Wiele osób może mylić te techniki, myśląc, że każda z nich może być użyta w każdej sytuacji, co prowadzi do błędnych wniosków. Kluczowe jest zrozumienie, że trwałe połączenia wymagają zastosowania odpowiednich metod, które działają w oparciu o fizykę i mechanikę materiałów, a nie tylko na zasadzie chemii powierzchni. Brak znajomości różnic między tymi technikami może prowadzić do nieodpowiednich wyborów w projektach inżynieryjnych, co z kolei może skutkować osłabieniem konstrukcji i problemami w eksploatacji.

Pytanie 40

Jakiego typu silnik prądu stałego powinno się użyć w systemie napędowym dla bardzo ciężkiej przepustnicy?

A. Szeregowy

B. Obcowzbudny

C. Bocznikowy

D. Bezszczotkowy

Silniki obcowzbudne, bocznikowe i bezszczotkowe, choć mają swoje zastosowania, nie nadają się najlepiej do obsługi bardzo ciężkich przepustnic. Silniki obcowzbudne charakteryzują się stałym momentem obrotowym, co sprawia, że przy dużych obciążeniach mogą mieć problemy z dostarczeniem wymaganego momentu w niskich prędkościach. W praktyce oznacza to, że silnik tego typu może nie zapewnić wystarczającej siły do otwarcia ciężkiej przepustnicy, co może prowadzić do niewłaściwego działania systemu. Silniki bocznikowe, choć oferują lepsze właściwości w zakresie regulacji prędkości, również nie generują takiego momentu obrotowego przy rozruchu jak silniki szeregowe, co jest kluczowe w sytuacji, gdy konieczne jest pokonanie dużego oporu przy uruchamianiu. Bezszczotkowe silniki prądu stałego, z kolei, chociaż oferują wiele zalet, takich jak mniejsze zużycie i wyższa efektywność, w kontekście zastosowań wymagających dużych momentów obrotowych przy rozruchu, mogą nie spełniać oczekiwań. Wybór niewłaściwego typu silnika w krytycznych aplikacjach może prowadzić do awarii systemów oraz zwiększonego zużycia energii. Dlatego kluczowe jest zrozumienie specyfiki i wymagań aplikacji, a także właściwego doboru komponentów w oparciu o rzetelną analizę ich charakterystyk. Wydajność, niezawodność i bezpieczeństwo systemu napędowego muszą być zawsze priorytetem.
