Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 12 maja 2026 19:45
Data zakończenia: 12 maja 2026 20:19

Egzamin zdany!

Wynik: 28/40 punktów (70,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który z poniżej wymienionych instrumentów umożliwia najbardziej precyzyjny pomiar rezystancji uzwojenia komutacyjnego prądnicy obcowzbudnej prądu stałego o dużej mocy?

A. Omomierz analogowy

B. Omomierz cyfrowy

C. Mostek Thomsona

D. Mostek Wheatstone'a

Mostek Thomsona jest narzędziem pomiarowym, które pozwala na bardzo dokładne pomiary rezystancji, zwłaszcza w kontekście pomiarów uzwojeń komutacyjnych prądnic obcowzbudnych dużej mocy. Jego zasada działania opiera się na równoważeniu dwóch gałęzi obwodu, co pozwala na eliminację błędów pomiarowych związanych z wpływem rezystancji przewodów oraz innych parametrów, które mogą zniekształcać wynik. Przykładowo, w zastosowaniach przemysłowych, kiedy konieczne jest monitorowanie stanu technicznego maszyn, mostek Thomsona jest idealny do określenia dokładnych wartości rezystancji uzwojeń, co z kolei przekłada się na bezpieczeństwo i wydajność pracy urządzeń. Dzięki swojej precyzji, mostek ten jest zgodny z normami pomiarowymi, co czyni go nieocenionym narzędziem w warsztatach serwisowych oraz laboratoriach zajmujących się badaniem właściwości elektrycznych materiałów.

Pytanie 2

Instalacja, w której zamontowano piec oporowy zawierający 3 grzałki o mocy 1 kW i napięciu 230 V każda, jest zasilana jednofazowo przewodem miedzianym o długości 45 m. Aby spadek napięcia ΔU_% nie był większy niż 3%, do rozdzielnicy zasilającej powinien dochodzić przewód o przekroju nie mniejszym niż

A. 2,5 mm2

B. 4 mm2

C. 6 mm2

D. 1,5 mm2

Ta odpowiedź jest prawidłowa, ponieważ zgodnie z obliczeniami, minimalny przekrój przewodu dla zasilania pieca oporowego wynosi około 2.99 mm2. W praktyce, przy doborze przewodów, należy zawsze wybierać przekrój standardowy, który jest większy od obliczonego. W tym przypadku najbliższym większym standardowym przekrojem jest 4 mm2. Wybór odpowiedniego przekroju przewodu jest kluczowy, aby zminimalizować straty energii oraz zapewnić bezpieczeństwo instalacji. Zgodnie z normami IEC oraz PN-EN 60228, dobór przekroju przewodu powinien uwzględniać nie tylko prąd nominalny, ale także długość przewodu oraz dopuszczalny spadek napięcia. Warto pamiętać, że zbyt mały przekrój przewodu może prowadzić do przegrzewania się instalacji oraz obniżenia efektywności grzewczej. W przypadku długich odcinków przewodu, jak w tej instalacji, kluczowe jest, aby spadek napięcia nie przekraczał 3%, co zapewnia odpowiednią wydajność i bezpieczeństwo. Dlatego wybór 4 mm2 jest zgodny z wymaganiami, a także jest dobrym przykładem praktycznego zastosowania wiedzy z zakresu elektroinstalacji.

Pytanie 3

Na rysunku przedstawiono schemat układu pomiarowego w obwodzie sterowania silnika zasilanego napięciem 230/400 V o częstotliwości 50 Hz. Po naciśnięciu przycisku S3 stycznik K2 i silnik (który powinien zostać załączony przez styki główne stycznika K2) nie działają. Wskazania woltomierzy: V1: U = 0 V; V2: U = 230 V; V3: U = 0 V oznaczają uszkodzenie

A. przycisku S3

B. styków pomocniczych K2

C. styków pomocniczych K1

D. cewki stycznika K2

Wybór niewłaściwej odpowiedzi może wynikać z niepełnego zrozumienia działania obwodów sterowania i zasad funkcjonowania styczników. Przykładowo, przycisk S3 nie może być jedynym winowajcą, ponieważ jego działanie zostało potwierdzone przez obecność napięcia na V2. Należy pamiętać, że przycisk S3 ma za zadanie włączyć obwód, ale nie osobiście zasila cewkę stycznika. Z kolei wybór cewki stycznika K2 jako potencjalnego źródła problemu również jest błędny, ponieważ pomiar 230 V na V2 sugeruje, że napięcie jest dostarczane do obwodu, lecz nie przekazywane do cewki. Typowym błędem jest także sądzenie, że uszkodzenie styków pomocniczych K2 mogłoby być przyczyną problemu. W rzeczywistości, brak napięcia na V3 jednoznacznie wskazuje, że cewka nie jest zasilana, a nie że styki pomocnicze K2 są wadliwe. W układach automatyki kluczowe jest zrozumienie roli styków pomocniczych i ich związku z prawidłowym działaniem styczników, co objaśnia, dlaczego zdefiniowane standardy i procedury diagnostyczne są tak ważne w praktyce inżynieryjnej. Należy więc zwracać uwagę na szczegóły, aby prawidłowo diagnozować problemy w obwodach sterowania.

Pytanie 4

W instalacji jednofazowej o częstotliwości 50 Hz oraz napięciu znamionowym 230 V, wartość napięcia pomiędzy przewodem fazowym a przewodem neutralnym nie powinna wynosić

A. mniej niż 213 V

B. więcej niż 243 V

C. więcej niż 253 V

D. mniej niż 230 V

'Większa niż 253 V' to faktycznie dobra odpowiedź. W instalacjach jednofazowych, gdzie mamy napięcie 230 V i częstotliwość 50 Hz, napięcie między fazą a neutralnym musi się mieścić w określonym zakresie. Z tego co pamiętam, normy mówią, że odchylenia napięcia mogą wynosić +/- 10%. W takim przypadku dolna granica to 207 V, a górna to 253 V. Jak widzisz, wszystko powyżej 253 V to już sporo za dużo. I to może być niebezpieczne dla urządzeń elektrycznych, mogą się przegrzewać i psuć. Dlatego w projektowaniu instalacji warto używać zabezpieczeń, jak wyłączniki nadprądowe czy ograniczniki przepięć, żeby chronić system. Monitorowanie napięcia to kluczowa sprawa, żeby wszystko działało długo i bezpiecznie.

Pytanie 5

Wartość rezystancji cewki stycznika w układzie sterującym silnikiem wynosi 0 Ω. Co można na podstawie tego pomiaru wnioskować?

A. przewód neutralny jest odłączony

B. cewka stycznika jest uszkodzona

C. cewka stycznika działa prawidłowo

D. przewód fazowy jest odłączony

Pomiar rezystancji cewki stycznika wynoszący 0 Ω jednoznacznie wskazuje na zwarcie w tej cewce, co sugeruje jej uszkodzenie. W praktyce, cewka stycznika jest elementem wykonawczym, który za pomocą pola elektromagnetycznego kontroluje włączanie i wyłączanie obwodów elektrycznych. W przypadku, gdy wartość rezystancji cewki wynosi zero, oznacza to, że nie ma oporu dla przepływu prądu, co jest typowym objawem uszkodzenia. Stosując się do normy IEC 60204-1, która reguluje wymogi dotyczące bezpieczeństwa maszyn, należy regularnie kontrolować stan elementów sterujących, aby zapewnić ich prawidłowe funkcjonowanie i unikać sytuacji, które mogą prowadzić do awarii całego systemu. Przykładowo, w zastosowaniach przemysłowych, gdzie styczniki sterują silnikami, uszkodzenie cewki może prowadzić do poważnych problemów operacyjnych, jak zatrzymanie produkcji. Dlatego ważne jest, aby po zidentyfikowaniu takiej usterki, niezwłocznie przeprowadzić wymianę cewki na nową, aby przywrócić pełną funkcjonalność układu.

Pytanie 6

Ile wynosi maksymalna wartość prądu zadziałania, którą należy ustawić w wyłączniku silnikowym zabezpieczającym uzwojenia silnika skojarzone w gwiazdę, jeżeli na tabliczce znamionowej silnika występuje zapis I_N 2,7/1,6 A?

A. 1,76 A

B. 1,60 A

C. 2,97 A

D. 2,70 A

Sedno problemu w tym zadaniu polega na poprawnym odczytaniu tabliczki znamionowej i powiązaniu jej z realnym sposobem skojarzenia uzwojeń. Zapis 2,7/1,6 A oznacza dwa różne prądy znamionowe dla dwóch różnych sposobów połączenia: pierwszy prąd odnosi się do połączenia w trójkąt, drugi do połączenia w gwiazdę. Jeżeli w pytaniu wyraźnie jest powiedziane, że uzwojenia są skojarzone w gwiazdę, to jedyną właściwą podstawą do nastawy zabezpieczenia jest prąd 1,6 A. Typowy błąd polega na mechanicznym przyjmowaniu wartości z tabliczki bez zastanowienia się, dla jakiego połączenia są one podane. Wtedy ktoś wybiera 2,70 A, bo „większe wygląda bezpieczniej” albo „przecież silnik tyle może pobrać”. To jednak prowadzi do ustawienia wyłącznika na zbyt wysoki prąd i w praktyce silnik może się grzać, izolacja starzeje się szybciej, a zabezpieczenie nie reaguje na długotrwałe przeciążenia. Druga pułapka to wybór dokładnie 1,60 A, czyli prądu znamionowego. Intuicyjnie wydaje się to logiczne, ale w eksploatacji trzeba uwzględnić tolerancję prądu, warunki rozruchu i niewielkie przeciążenia chwilowe. Dlatego dobrą praktyką jest przyjęcie około 1,1·I_N, a nie równego I_N. Z kolei wynik 2,97 A to zwykle efekt błędnego liczenia „1,1 razy ten większy prąd z tabliczki”, czyli liczenia od złej podstawy. Widać tu typowy błąd myślowy: ktoś dobrze pamięta współczynnik 1,1, ale nie zastanawia się, który prąd z tabliczki należy pomnożyć. W instalacjach przemysłowych takie pomyłki są niestety dość częste, szczególnie przy silnikach, które mogą pracować zarówno w gwieździe, jak i w trójkącie. Dlatego moim zdaniem zawsze warto na spokojnie sprawdzić: jak są fizycznie połączone zaciski silnika, jaki układ sieci mamy (np. 400/230 V) i dopiero wtedy dobrać nastawę wyłącznika silnikowego zgodnie z prądem znamionowym dla danego skojarzenia, z niewielkim zapasem wynikającym z zaleceń producentów aparatury.

Pytanie 7

Osoby zajmujące się naprawą instalacji elektrycznych w budynkach mieszkalnych powinny posiadać

A. zaświadczenie o przeszkoleniu wydane przez administratora budynku

B. uprawnienie potwierdzone odpowiednim świadectwem kwalifikacyjnym

C. zaświadczenie o przeszkoleniu wystawione przez osobę mającą uprawnienia

D. pisemne zezwolenie na pracę od kierownika robót

Odpowiedź "uprawnienie potwierdzone odpowiednim świadectwem kwalifikacyjnym" jest prawidłowa, ponieważ zgodnie z obowiązującymi przepisami prawa budowlanego oraz normami dotyczącymi bezpieczeństwa pracy, osoby zajmujące się instalacjami elektrycznymi muszą posiadać odpowiednie kwalifikacje, które są dokumentowane przez świadectwa kwalifikacyjne. Tego typu świadectwa są wydawane na podstawie ukończenia specjalistycznych szkoleń oraz zdania egzaminów, które potwierdzają znajomość przepisów, norm i standardów dotyczących instalacji elektrycznych. Przykładem może być świadectwo wydawane przez Urząd Dozoru Technicznego, które jest wymagane do przeprowadzania prac w obiektach, gdzie stosuje się urządzenia elektryczne pod napięciem. Dzięki posiadaniu takich uprawnień, technicy elektrycy zapewniają bezpieczeństwo nie tylko sobie, ale również użytkownikom budynków. Posiadanie świadectwa kwalifikacyjnego jest zatem kluczowe dla profesjonalizmu w branży oraz zgodności z obowiązującym prawem, co przekłada się na bezpieczne i efektywne wykonywanie zadań w zakresie instalacji i konserwacji systemów elektrycznych.

Pytanie 8

Który z przedstawionych na rysunkach przewodów przeznaczony jest do wykonywania instalacji mieszkaniowej wtynkowej?

A. D.

B. C.

C. A.

D. B.

Przewód z rysunku C sprawdzi się do instalacji elektrycznej w mieszkaniu. Jest zrobiony z dobrych materiałów i ma odpowiednią izolację z tworzyw sztucznych. Dzięki temu jest odporny na różne warunki atmosferyczne i uszkodzenia. Używanie takich przewodów w mieszkaniach jest zgodne z normami, takimi jak PN-IEC 60364, które mówią o bezpieczeństwie i ochronie przed prądem. W praktyce często można je spotkać przy gniazdkach i oświetleniu, bo są naprawdę niezbędne w każdej instalacji elektrycznej. Wybór odpowiedniego przewodu to kluczowa sprawa dla bezpieczeństwa. Powinny być też dobrze oznakowane i spełniać wymogi dotyczące przepływu prądu, co ma znaczenie dla efektywności energetycznej i zmniejsza ryzyko awarii.

Pytanie 9

Na ilustracji przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowych zwieraczy należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?

A. 1-6, 2-4, 3-5

B. 1-4, 2-5, 3-6

C. 1-5, 2-4, 3-6

D. 1-5, 2-6, 3-4

Wybór niewłaściwych par zacisków do połączenia uzwojeń silnika trójfazowego może prowadzić do wielu problemów. Osoby, które decydują się na złączenie zacisków 1-5, 2-6 i 3-4, mogą nie być świadome, że takie połączenie nie umożliwia pełnego wykorzystania uzwojeń. W pierwszym przypadku, złączenie zacisków 1-5 nie spaja właściwie końca pierwszego uzwojenia z początkiem drugiego, co uniemożliwia przepływ prądu przez właściwe ścieżki. Z kolei, łączenie 2-6 oraz 3-4 prowadzi do niewłaściwego skojarzenia uzwojeń, co może skutkować ich uszkodzeniem oraz zmniejszeniem efektywności silnika. Typowe błędy myślowe w tym kontekście mogą obejmować nieprawidłowe interpretacje schematów połączeń i brak zrozumienia podstaw działania silników trójfazowych. Zastosowanie błędnych kombinacji może również prowadzić do poniesienia dodatkowych kosztów związanych z naprawą czy wymianą uszkodzonych komponentów. Dla osiągnięcia optymalnej wydajności i bezpieczeństwa pracy silnika, kluczowe jest stosowanie się do dobrych praktyk inżynieryjnych oraz norm, które jasno określają zasady łączenia uzwojeń w silnikach elektrycznych.

Pytanie 10

Który z układów pomiarowych przedstawionych na rysunkach należy zastosować w celu wyznaczenia rezystancji izolacji pomiędzy uzwojeniami silnika?

A. D.

B. C.

C. B.

D. A.

Wybór układów pomiarowych, które nie mają megomierza, to naprawdę kiepski pomysł, bo nie mogą one dobrze określić rezystancji izolacji między uzwojeniami silnika. Często ludzie próbują używać multimetru do takich pomiarów, co w ogóle się nie sprawdza w przypadku wysokich rezystancji izolacyjnych. Nawet multimetry z wyższej półki po prostu nie są stworzone do pracy z napięciami testowymi, które są kluczowe dla pomiaru rezystancji izolacji. Z tego, co wiem, zazwyczaj działają przy napięciu od 1V do 10V, co jest zdecydowanie za mało, żeby dobrze zmierzyć izolację. Taki pomiar przy pomocy multimetru może prowadzić do błędnych wyników i wniosków na temat stanu izolacji. A to z kolei może spowodować różne problemy, jak na przykład przerywanie pracy silników, a nawet ich uszkodzenie. Dlatego tak ważny jest dobór odpowiednich narzędzi do pomiarów. Normy branżowe, jak IEC 61557, naprawdę podkreślają, jak istotne jest używanie dedykowanych urządzeń, takich jak megomierze, aby mieć pewność co do dokładności pomiarów.

Pytanie 11

Jakie urządzenie powinno być użyte do zasilania obwodu SELV z sieci 230 V, 50 Hz?

A. Autotransformatorem

B. Falownikiem

C. Dzielnikiem napięcia

D. Transformatorem bezpieczeństwa

Transformatory bezpieczeństwa to naprawdę ważne urządzenia, które używamy do zasilania obwodów SELV, czyli tych, które są bezpieczne w użytkowaniu. Dzięki nim możemy korzystać z energii elektrycznej w miejscach, gdzie jest ryzyko kontaktu z wodą czy innymi przewodzącymi substancjami. Ich główną rolą jest izolować niskonapięciowy obwód od sieci energetycznej, co zdecydowanie zmniejsza ryzyko porażenia prądem. Dobrze to widać w praktyce — na przykład, w oświetleniu ogrodowym, łazienkach czy w systemach alarmowych. Zgodnie z normą PN-EN 61558, transformatory te muszą spełniać różne wymogi dotyczące izolacji i zabezpieczeń przed przeciążeniem. W sumie, stosowanie transformatorów bezpieczeństwa tam, gdzie liczy się bezpieczeństwo, to dobra praktyka, którą warto stosować.

Pytanie 12

W jaki sposób zareaguje trójfazowy silnik indukcyjny obciążony momentem znamionowym po podłączeniu zasilania, jeśli jeden z fazowych przewodów zasilających został odłączony od zacisku silnika?

A. Rozbiegnie się

B. Zacznie wirować w kierunku przeciwnym do spodziewanego

C. Zacznie obracać się z prędkością trzykrotnie niższą od znamionowej

D. Nie uruchomi się

Trójfazowy silnik indukcyjny wymaga zasilania we wszystkich trzech fazach, aby mógł prawidłowo funkcjonować. Gdy jeden z przewodów fazowych jest odłączony, silnik nie otrzymuje wystarczającej ilości energii do wytworzenia obrotowego pola magnetycznego, co jest kluczowe dla jego działania. W rezultacie silnik nie uruchomi się, co jest zgodne z zasadami działania maszyn elektrycznych. Przykładem zastosowania tej wiedzy może być sytuacja w zakładzie produkcyjnym, gdzie przed uruchomieniem maszyn należy upewnić się, że wszystkie połączenia elektryczne są prawidłowe i że silniki są zasilane w sposób zapewniający ich pełną funkcjonalność. Ignorowanie tego aspektu może prowadzić do uszkodzenia sprzętu oraz przestojów w produkcji, co podkreśla znaczenie przestrzegania standardów bezpieczeństwa i efektywności operacyjnej. W praktyce, przy projektowaniu układów zasilania, często stosuje się zabezpieczenia przeciążeniowe i monitoring parametrów sieci, aby uniknąć takich sytuacji.

Pytanie 13

Który z wymienionych przetworników należy zastosować do pomiaru momentu obrotowego działającego na wał napędowy silnika elektrycznego?

A. Pozystor.

B. Piezorezystor.

C. Tensometr.

D. Halotron.

Prawidłowo – do pomiaru momentu obrotowego na wale napędowym silnika elektrycznego stosuje się tensometr. Tensometr nie mierzy momentu bezpośrednio, tylko bardzo małe odkształcenia (rozciąganie/ściskanie) materiału wału, które powstają, gdy działa na niego moment skręcający. Zmiana odkształcenia powoduje zmianę rezystancji tensometru, a z tego – po przeliczeniu w mostku pomiarowym – wyznacza się wartość momentu. W praktyce przemysłowej na wale montuje się tzw. czujniki tensometryczne momentu, często w gotowej obudowie, z wyprowadzonym sygnałem 4–20 mA lub 0–10 V. Takie rozwiązania spotyka się np. przy silnikach napędzających przenośniki taśmowe, mieszadła, pompy śrubowe czy w liniach technologicznych, gdzie trzeba kontrolować obciążenie silnika i zabezpieczać go przed przeciążeniem. Moim zdaniem to jedno z ważniejszych zagadnień przy diagnostyce napędów – pomiar momentu pozwala ocenić, czy maszyna pracuje w swoim nominalnym zakresie, czy np. gdzieś jest zatarcie lub nadmierne obciążenie. Z punktu widzenia dobrych praktyk zawsze dąży się do pomiaru jak najbliżej miejsca powstawania zjawiska, czyli właśnie na wale, a nie tylko przez pośrednie obserwacje prądu silnika. Tensometry (najczęściej foliowe) wkleja się na powierzchni wału pod określonym kątem, a sygnał prowadzi się przez pierścienie ślizgowe albo drogą bezprzewodową. W nowocześniejszych rozwiązaniach stosuje się gotowe, skalibrowane przetworniki momentu z wbudowaną elektroniką, które są zgodne z typowymi standardami sygnałów przemysłowych i łatwo je podłączyć do PLC, rejestratorów czy systemów SCADA. Właśnie dlatego tensometr, zastosowany w odpowiedniej konfiguracji, jest standardowym i zalecanym przetwornikiem do pomiaru momentu obrotowego wału silnika.

Pytanie 14

Podczas serwisowania urządzenia wymieniono uszkodzony silnik bocznikowy prądu stałego. W trakcie próbnego uruchamiania silnika zauważono, że jego prędkość obrotowa jest wyższa od wartości nominalnej. Co może być przyczyną tego zjawiska?

A. Zwarcie w obwodzie wzbudzenia silnika

B. Uszkodzenie w połączeniu uzwojenia bocznikowego z zasilaczem

C. Brak obciążenia na silniku

D. Uszkodzenie w połączeniu uzwojenia twornika z zasilaczem

Myślenie, że przerwa w połączeniu uzwojenia twornika z zasilaniem może prowadzić do wzrostu prędkości obrotowej jest błędne. Tak naprawdę silnik po prostu stanie, bo nie dostaje zasilania. Wydaje się, że uszkodzenie twornika wpływa na prędkość, ale to nie tak. Brak prądu oznacza, że silnik nie ma szans pracować. Co do zwarcia w obwodzie wzbudzenia, to można by pomyśleć, że to zwiększy prędkość, ale w praktyce zazwyczaj kończy się to uszkodzeniem silnika. Być może myślisz, że przerwa w uzwojeniu bocznikowym nie wpłynie na pracę silnika, ale to naprawdę kluczowa rzecz, jeśli chodzi o stabilność i regulację prędkości. A ta koncepcja o braku obciążenia silnika, chociaż brzmi sensownie, nie wyjaśnia wzrostu prędkości, który może się zdarzyć, gdy nie ma wzbudzenia; obciążenie na pewno ma znaczenie, ale w sytuacjach takich jak problemy z wzbudzeniem, to brak wzbudzenia może prowadzić do niekontrolowanego przyspieszania. Ogólnie rzecz biorąc, zarządzanie prędkością silników prądu stałego wymaga dobrego zrozumienia, jak różne elementy współdziałają, żeby wszystko działało jak trzeba.

Pytanie 15

Korzystając z tabeli podaj jakimi przewodami, według sposobu Al, należy wykonać instalację podtynkową gniazd jednofazowych zabezpieczonych wyłącznikiem nadprądowym B16A w sieci typu TN-S?

	Przekrój przewodów, mm²	Obciążalność długotrwała przewodów, A
A.	YDYp 2×1,5	14,5
B.	YDYp 2×2,5	19,5
C.	YDYp 3×1,5	13,5
D.	YDYp 3×2,5	18

A. B.

B. A.

C. C.

D. D.

Odpowiedź D to strzał w dziesiątkę! Przewód YDYp 3x2,5 mm², który jest 3-żyłowy, naprawdę spełnia wymagania dla gniazd jednofazowych z zabezpieczeniem B16A w systemie TN-S. Z tego co pamiętam, jego obciążalność długotrwała to 18A, a to całkiem spoko, bo zabezpieczenie wynosi 16A. W elektryce to mega ważne, żeby przewody mogły udźwignąć obciążenie, bo inaczej mogą się przegrzać, a tego chcemy uniknąć. Jak się buduje instalacje w systemie TN-S, to standardem są przewody 3-żyłowe. Dlaczego? Bo przewód ochronny (PE) jest oddzielony od fazowych, co bardzo zwiększa bezpieczeństwo. W praktyce, jakby się coś stało z izolacją przewodu fazowego, to prąd nie popłynie przez człowieka, tylko do ziemi. Dobrze jest też pamiętać, że wybierając przewody, trzeba uwzględnić długość instalacji i rodzaj obciążenia, więc znajomość tych rzeczy jest ważna dla każdego, kto zajmuje się elektryką.

Pytanie 16

Który z poniższych wyłączników nadprądowych powinien być zastosowany do zabezpieczenia obwodu zasilającego trójfazowy silnik klatkowy o następujących parametrach znamionowych: P = 11 kW, U = 400 V, cos φ = 0,73, η = 80%?

A. S303 C40

B. S303 C25

C. S303 C32

D. S303 C20

Odpowiedź S303 C32 jest poprawna, ponieważ przy wyborze wyłącznika nadprądowego dla trójfazowego silnika klatkowego o mocy znamionowej 11 kW, napięciu 400 V oraz współczynniku mocy cos φ = 0,73, istotne jest obliczenie prądu znamionowego silnika. Prąd ten można wyznaczyć z wzoru: I = P / (√3 * U * cos φ). Po podaniu wartości (P = 11 kW, U = 400 V, cos φ = 0,73), uzyskujemy prąd około 18,5 A. Wyłącznik C32 ma prąd znamionowy 32 A, co zapewnia odpowiedni margines ochrony w przypadku przeciążenia oraz pozwala na bezpieczną i niezawodną pracę silnika. Wybór wyłącznika z niższą wartością prądową, jak C25 czy C20, mógłby prowadzić do zbyt częstych wyłączeń w przypadku normalnych warunków pracy silnika. Praktyczne zastosowanie wyłącznika C32 w obwodach zasilających silniki trójfazowe jest zgodne z normami IEC 60947-2, które zalecają odpowiednie marginesy dla wyłączników chroniących silniki. Dodatkowo, zastosowanie tego wyłącznika zmniejsza ryzyko uszkodzenia silnika oraz zapewnia bezpieczeństwo całego systemu zasilania.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

W instalacji oświetleniowej budynku mieszkalnego zamontowane było oświetlenie żarowe. Które źródło światła należy zastosować, modernizując instalację pod kątem najmniejszego zużycia energii elektrycznej?

A. III.

B. IV.

C. II.

D. I.

Prawidłowa jest odpowiedź II, ponieważ przedstawia świetlówkę kompaktową, czyli energooszczędne źródło światła przystosowane do typowego gwintu E27. W porównaniu z klasyczną żarówką żarową (IV) zużywa ona zwykle 4–5 razy mniej energii przy zbliżonym strumieniu świetlnym. Przykładowo, zamiast żarówki 60 W można zastosować świetlówkę kompaktową 11–15 W i otrzymać podobne oświetlenie pomieszczenia. Z mojego doświadczenia w mieszkaniówce właśnie taka zamiana daje najszybszy i najbardziej odczuwalny spadek rachunków za prąd, bez konieczności przerabiania instalacji ani opraw – wystarczy wymiana samego źródła światła. Świetlówki kompaktowe mają sprawność rzędu 50–70 lm/W, podczas gdy zwykłe żarówki żarowe ok. 10–15 lm/W, a halogenowe (III) ok. 18–25 lm/W. Oznacza to, że przy tym samym poziomie oświetlenia w mieszkaniu instalacja z odpowiedzi II będzie pobierała zdecydowanie najmniejszą moc z sieci. Dodatkowo ich trwałość jest wielokrotnie większa niż żarówek tradycyjnych, co ogranicza konieczność częstych wymian i serwisu. W nowoczesnych wymaganiach efektywności energetycznej budynków, normach dotyczących charakterystyki energetycznej oraz w dobrych praktykach projektowania instalacji oświetleniowych w mieszkaniówce zaleca się właśnie stosowanie źródeł o wysokiej skuteczności świetlnej, do których świetlówki kompaktowe (a obecnie również LED) zdecydowanie należą. W praktyce projektanci instalacji elektrycznych przy modernizacjach budynków wielorodzinnych bardzo często przewidują wymianę żarówek na tego typu źródła światła, bo bez ingerencji w przewody i zabezpieczenia można znacząco obniżyć obciążenie obwodów oświetleniowych i zużycie energii elektrycznej.

Pytanie 19

W której z wymienionych sytuacji można zamknąć łącznik Ł, który przyłączy prądnicę synchroniczną do sieci sztywnej w układzie przedstawionym na schemacie?

A. Żarówki zgasły, a woltomierz V0 wskazuje wartość bliską 400 V

B. Żarówki świecą jednocześnie, a woltomierz V1 wskazuje wartość bliską 400 V

C. Żarówki zapalają się i gasną niejednocześnie, a woltomierz V2 wskazuje wartość bliską 0 V

D. Żarówki zgasły, a woltomierz V0 wskazuje wartość bliską 0 V

Dobra robota! Twoja odpowiedź, gdzie żarówki są zgaszone i woltomierz V0 pokazuje wartość bliską 0 V, jest bardzo istotna, jeśli chodzi o podłączanie prądnicy synchronicznej do sieci. Gdy żarówki są wyłączone, to znaczy, że napięcie prądnicy i sieci jest prawie identyczne, co jest super ważne do prawidłowej synchronizacji. Woltomierz pokazujący blisko 0 V mówi nam, że nie ma sporych różnic, więc ryzyko awarii podczas łączenia jest mniejsze. Z mojego doświadczenia, przed podłączeniem prądnicy dobrze jest zawsze upewnić się, że wszystko jest w zgodzie. To pasuje do tego, co mówi się o odpowiedzialności operacyjnej – chodzi o to, żeby minimalizować ryzyko i zapewnić bezpieczeństwo w systemach energetycznych. No i nie zapomnijmy o odpowiednich zabezpieczeniach, które powinny wykrywać różnice fazowe i mieć procedury awaryjne. To istotna sprawa w zarządzaniu energią.

Pytanie 20

Jak zmienią się parametry napięcia wyjściowego prądnicy synchronicznej zasilającej oddzielną sieć energetyczną, jeśli prędkość obrotowa turbiny napędzającej tę prądnicę wzrośnie, a prąd wzbudzenia pozostanie bez zmian?

A. Wartość napięcia wzrośnie, a częstotliwość zmaleje

B. Wartość i częstotliwość napięcia zmniejszą się

C. Wartość napięcia zmniejszy się, a częstotliwość wzrośnie

D. Wartość i częstotliwość napięcia wzrosną

Odpowiedź jest poprawna, ponieważ w prądnicy synchronicznej napięcie wyjściowe jest ściśle związane z prędkością obrotową wirnika oraz z napięciem wzbudzenia. Zwiększenie prędkości obrotowej turbiny prowadzi do zwiększenia częstotliwości generowanego napięcia, co jest zgodne z zasadą synchronizacji prądnic. Wartość napięcia wyjściowego wzrasta, ponieważ prądnica synchroniczna działa na zasadzie indukcji elektromagnetycznej, gdzie zmieniające się pole magnetyczne wytwarzane przez wirnik indukuje prąd w uzwojeniach stojana. W praktyce, w systemach energetycznych, takie zjawisko często obserwuje się przy zwiększaniu mocy produkowanej przez elektrownie, co jest istotne dla utrzymania stabilności sieci. W przypadku prądnicy synchronicznej, przy stałym prądzie wzbudzenia, wzrost prędkości obrotowej skutkuje proporcjonalnym wzrostem zarówno wartości, jak i częstotliwości napięcia. Taki mechanizm jest zgodny z praktykami inżynieryjnymi oraz normami, co zapewnia efektywność i niezawodność działania systemów elektroenergetycznych.

Pytanie 21

Do nawinięcia stojana w trójfazowym silniku indukcyjnym o mocy 7,5 kW nie stosuje się

A. lakieru izolacyjnego

B. drutu nawojowego

C. izolacji żłobkowej

D. pierścienia zwierającego

Pierścień zwierający nie jest stosowany w przezwojeniu stojana trójfazowego silnika indukcyjnego o mocy 7,5 kW, ponieważ jego konstrukcja opiera się na rdzeniu stalowym, w którym uzwojenia są umieszczone w żłobkach. Pierścienie zwierające są używane głównie w silnikach z wirnikami klatkowym, gdzie zapewniają zamknięcie obwodu wirnika. W przypadku silników indukcyjnych z uzwojeniem stojana, kluczowe komponenty to drut nawojowy, izolacja żłobkowa oraz lakier izolacyjny. Drut nawojowy, wykonany z miedzi, jest niezbędny do utworzenia uzwojeń, które generują pole magnetyczne. Izolacja żłobkowa oraz lakier izolacyjny chronią drut przed zwarciem oraz uszkodzeniami mechanicznymi, a także zapewniają odpowiednią wydajność cieplną. Dobrze przeprowadzone przezwojenie zwiększa efektywność silnika, co jest istotne w kontekście obciążenia i żywotności maszyny.

Pytanie 22

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

W układzie, którego schemat zamieszczono na rysunku, sprawdzono cztery różne urządzenia ochronne różnicowoprądowe. Wyniki wskazań amperomierza (I_A) w momencie zadziałania urządzenia zestawiono w tabeli. Które urządzenie ochronne jest sprawne?

Urządzenie ochronne różnicowoprądowe	Prąd znamionowy I_ΔN	Prąd I_A
A.	10 mA	0,02 A
B.	30 mA	0,04 A
C.	100 mA	0,15 A
D.	300 mA	0,24 A

A. D.

B. B.

C. C.

D. A.

Urządzenie ochronne różnicowoprądowe D zostało uznane za sprawne, ponieważ jego prąd zadziałania wynosi 0,24 A (240 mA), co mieści się w określonym zakresie od 0,5 IΔn do IΔn, gdzie IΔn dla tego urządzenia wynosi 300 mA. Oznacza to, że urządzenie zadziała w odpowiednim momencie, skutecznie chroniąc instalację elektryczną oraz osoby przed skutkami porażenia prądem. W branży elektroenergetycznej zasady działania urządzeń różnicowoprądowych są ściśle regulowane przez normy, takie jak PN-EN 61008-1. Te urządzenia są kluczowe w zapewnieniu bezpieczeństwa, zwłaszcza w obiektach, gdzie występuje ryzyko kontaktu z wodą lub innymi przewodnikami prądu. Właściwy dobór urządzenia ochronnego i jego parametry są fundamentalne dla efektywności ochrony. Przykładem zastosowania może być instalacja w łazience, gdzie obecność wody zwiększa ryzyko porażenia prądem, a zastosowanie różnicowoprądowego urządzenia ochronnego o odpowiednich parametrach jest koniecznością. To pokazuje, jak ważne jest nie tylko zrozumienie działania tych urządzeń, ale również ich praktyczne zastosowanie w codziennym życiu.

Pytanie 24

Która z wymienionych czynności nie jest częścią oceny stanu technicznego podczas przeglądu układu napędowego z wykorzystaniem przekształtnika energoelektronicznego?

A. Kontrola połączeń stykowych

B. Weryfikacja jakości zabezpieczeń nadprądowych oraz zmiennozwarciowych

C. Ocena czystości filtrów powietrza chłodzącego

D. Sprawdzenie natężenia oświetlenia na stanowisku obsługi układu napędowego

Sprawdzanie natężenia oświetlenia na stanowisku obsługi układu napędowego to nie to samo, co przegląd stanu technicznego tego układu. Jak dla mnie, w takim przeglądzie powinniśmy skupić się na kluczowych aspektach, które wpływają na to, czy układ działa wydajnie i bezpiecznie. Na przykład, trzeba by sprawdzić zabezpieczenia nadprądowe i zmiennozwarciowe, bo one chronią urządzenia przed uszkodzeniem, gdy coś idzie nie tak, jak powinno. I nie zapominajmy o połączeniach stykowych, które odpowiadają za przekazywanie sygnałów elektrycznych. Filtry powietrza chłodzącego też mają ogromne znaczenie, bo odpowiednia temperatura pracy układu wpływa na jego długowieczność. Zadbanie o te wszystkie aspekty to klucz do efektywności operacyjnej oraz bezpieczeństwa użycia systemów z przekształtnikami. Przeglądy zgodne z normami, jak IEC 60204, mogą pomóc w uniknięciu awarii i sprawić, że układy napędowe będą działały jak należy.

Pytanie 25

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

Jaką minimalną wartość rezystancji powinna mieć podłoga i ściany w izolowanym miejscu pracy z urządzeniami pracującymi na napięciu 400 V, aby zapewnić efektywną ochronę przeciwporażeniową przed dotykiem pośrednim?

A. 25kΩ

B. 50kΩ

C. 75kΩ

D. 10kΩ

Rezystancja ścian i podłogi w izolowanym stanowisku pracy z urządzeniami o napięciu 400 V powinna wynosić co najmniej 50 kΩ, aby zapewnić skuteczną ochronę przed dotykiem pośrednim. Wysoka wartość rezystancji jest kluczowa, ponieważ zmniejsza ryzyko przepływu prądu przez ciało człowieka w przypadku awarii izolacji. Zgodnie z normami IEC 60364 oraz PN-EN 61140, minimalna rezystancja ochronna dla urządzeń elektrycznych w takich warunkach powinna wynosić 50 kΩ. W praktyce, stosowanie takiej wartości rezystancji wpływa na zwiększenie bezpieczeństwa operatorów, zwłaszcza w środowiskach przemysłowych, gdzie ryzyko porażenia prądem jest wyższe. Przykładem może być zakład produkcyjny, w którym regularnie stosuje się urządzenia do pomiarów rezystancji w celu zapewnienia, że izolacja jest odpowiednia i nie zagraża pracownikom. Dobre praktyki obejmują także okresowe przeglądy instalacji elektrycznych oraz testowanie zabezpieczeń, co dodatkowo minimalizuje ryzyko awarii.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Jaka jest minimalna wymagana wartość natężenia oświetlenia dla powierzchni blatów ławek w klasie?

A. 200 lx

B. 400 lx

C. 300 lx

D. 500 lx

Wymagana minimalna wartość natężenia oświetlenia powierzchni blatów ławek szkolnych w sali lekcyjnej wynosi 300 lx. Jest to standardowa wartość określona w normach oświetleniowych, takich jak PN-EN 12464-1, które regulują kwestie oświetlenia miejsc pracy, w tym również szkół. W praktyce oznacza to, że odpowiednie natężenie oświetlenia zapewnia komfort i efektywność nauki uczniów, co jest kluczowe dla ich skupienia oraz zdolności do przyswajania wiedzy. Oświetlenie na poziomie 300 lx pozwala na wygodne czytanie, pisanie i wykonywanie innych zadań wymagających precyzyjnego wzroku. Wartości poniżej tej normy mogą prowadzić do zmęczenia oczu i obniżenia wydajności uczniów. Przykładem zastosowania tej wartości jest projektowanie wnętrz w nowych szkołach, gdzie architekci uwzględniają odpowiednie źródła światła, aby zapewnić optymalne warunki do nauki.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Jaki typ kabla energetycznego przedstawiono na rysunku?

A. YHAKXS 1x70

B. YAKY 5xl6

C. YAKXS 4x16

D. XRUHAKXS 1x70

Poprawna odpowiedź to YAKY 5x16, ponieważ przedstawiony kabel to kabel aluminiowy z pięcioma żyłami, z których każda ma przekrój 16 mm2. Oznaczenie YAKY wskazuje na zastosowanie tego kabla w niskonapięciowych sieciach elektroenergetycznych. Kabel ten charakteryzuje się elastycznością i odpornością na warunki atmosferyczne, co czyni go idealnym do instalacji zarówno wewnętrznych, jak i zewnętrznych. Przykładowo, kable YAKY są powszechnie stosowane w instalacjach elektrycznych w budynkach mieszkalnych oraz w przemyśle, gdzie wymagana jest duża wydajność i stabilność pracy. Dodatkowo, zastosowanie aluminium w konstrukcji kabla pozwala na redukcję masy przy zachowaniu odpowiednich parametrów przewodzenia, co jest korzystne w wielu aplikacjach. Zgodnie z krajowymi normami, kable te powinny być stosowane zgodnie z wymaganiami dotyczącymi instalacji niskonapięciowych, co zapewnia ich bezpieczeństwo i niezawodność.

Pytanie 31

Korzystając z przedstawionej tabeli obciążalności długotrwałej dobierz minimalny przekrój przewodów dla instalacji trójfazowej ułożonej przewodami YDY w rurze instalacyjnej na ścianie drewnianej (sposób B2). Wartość przewidywanego prądu obciążenia instalacji wynosi 36 A.

Obciążalność prądowa długotrwała przewodów miedzianych, w amperach Izolacja PVC, trzy żyły obciążone
Temperatura żyły: 70°C. Temperatura otoczenia: 30°C w powietrzu, 20°C w ziemi
ułożenie		A1	A2	B1	B2	C	D
Przekrój żyły	4 mm²	24	23	28	27	32	31
	6 mm²	31	29	36	34	41	39
	10 mm²	42	39	50	46	57	52
	16 mm²	56	52	68	62	76	67

A. 16 mm2

B. 4 mm2

C. 10 mm2

D. 6 mm2

Wybór przekroju przewodu 10 mm2 dla instalacji trójfazowej z przewodami YDY w rurze instalacyjnej jest jak najbardziej uzasadniony, gdyż odpowiada wymaganiom obciążalności prądowej dla przewidywanego prądu wynoszącego 36 A. Według norm obowiązujących w branży elektrycznej, takich jak PN-IEC 60364, należy dobierać przekroje przewodów tak, aby były one w stanie przenieść obciążenia elektryczne bez przekraczania dopuszczalnych wartości temperatury oraz minimalizować straty energii. Przekrój 10 mm2 gwarantuje, że przewód będzie miał wystarczającą zdolność przewodzenia prądu w danym zastosowaniu, a także zminimalizuje ryzyko przegrzania, co mogłoby prowadzić do uszkodzenia instalacji. W praktyce, stosując się do tych zaleceń, można uniknąć poważnych awarii, które mogą być wynikiem niewłaściwego doboru przekroju. Warto również pamiętać, że w przypadku zwiększonej długości przewodu mogą być wymagane większe przekroje, aby zredukować spadki napięcia, co również jest zgodne z zasadami dobrej praktyki inżynieryjnej.

Pytanie 32

Dla układu o parametrach U₀ = 230 V, Ia = 100 A oraz Z_s = 3,1 Ω działającego w systemie TN-C nie działa efektywnie dodatkowa ochrona przed porażeniem prądem, ponieważ

A. impedancja pętli zwarcia jest zbyt duża

B. impedancja sieci zasilającej jest zbyt niska

C. opór uziemienia jest zbyt niski

D. opór izolacji miejsca pracy jest zbyt duży

Impedancja pętli zwarcia jest kluczowym parametrem w systemach elektroenergetycznych, który wpływa na skuteczność ochrony przed porażeniem prądem elektrycznym. W przypadku układu TN-C, wysoka impedancja pętli zwarcia oznacza, że prąd zwarciowy, który może wyniknąć z uszkodzenia, jest zbyt niski, aby zadziałały zabezpieczenia, takie jak wyłączniki różnicowoprądowe czy bezpieczniki. Standardy, takie jak PN-IEC 60364, określają maksymalne wartości impedancji pętli zwarcia, aby zapewnić szybkie wyłączenie zasilania w przypadku awarii. W praktyce, dla instalacji niskonapięciowych, impedancja pętli zwarcia powinna być na tyle niska, aby prąd zwarciowy mógł osiągnąć wartość, która aktywuje zabezpieczenia w krótkim czasie, co minimalizuje ryzyko porażenia prądem. Przykładem może być obliczenie impedancji pętli w instalacji o zainstalowanych zabezpieczeniach, gdzie impedancja nie powinna przekraczać 1 Ω, aby zapewnić efektywność ochrony.

Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Na podstawie wyników pomiarów podanych w tabeli zlokalizuj uszkodzenie w układzie pokazanym na schemacie.

A. Rozszczelnienie lampy zapłonnika.

B. Uszkodzony kondensator Cz.

C. Uszkodzony kondensator Ck.

D. Upływ prądu w dławiku L.

Wybór uszkodzonego kondensatora Cz lub dławika L jako przyczyny problemu jest mylny z kilku powodów. Uszkodzenie kondensatora Cz, który jest częścią zapłonnika, skutkowałoby natychmiastowym brakiem działania świetlówki. W analizowanej sytuacji jednak świetlówka działała, co wyklucza tę opcję. Z kolei, dławik L pełni funkcję stabilizującą i nie zmienia impedancji w obwodzie przy stałej częstotliwości, co oznacza, że nie może być odpowiedzialny za zwiększenie natężenia prądu. Zmiana natężenia z 0,18 A na 0,29 A przy niezmienionym napięciu sugeruje, że to kondensator Ck, a nie dławik, ma kluczowe znaczenie w kontekście obniżenia impedancji. Typowym błędem jest mylenie roli poszczególnych komponentów w obwodzie oraz brak analizy skutków uszkodzenia każdego z nich. Zrozumienie, jak poszczególne komponenty wpływają na działanie całego obwodu, jest niezbędne dla skutecznej diagnostyki i naprawy układów elektronicznych. Warto także pamiętać, że każdy element w obwodzie ma swoje specyficzne funkcje, a ich odpowiednia analiza może znacząco ułatwić identyfikację problemów w systemach elektronicznych.

Pytanie 35

Którą metodą wykonuje się pomiar energii elektrycznej pobranej przez odbiorcę indywidualnego?

A. Techniczną.

B. Zerową.

C. Bezpośrednią.

D. Różnicową.

Pomiar energii elektrycznej u odbiorcy indywidualnego ma bardzo konkretny cel: w sposób prosty, tani i wystarczająco dokładny określić, ile energii zostało pobrane z sieci. Z tego powodu stosuje się metodę bezpośrednią, czyli licznik włączony bezpośrednio w obwód zasilający lokal. Błędne skojarzenia wynikają często z mieszania pojęć używanych przy dużych instalacjach przemysłowych z tymi, które dotyczą zwykłego mieszkania czy domu. Pojęcie metody zerowej nie występuje w praktyce rozliczeniowego pomiaru energii. Słowo „zero” kojarzy się raczej z przewodem neutralnym lub z metodami pomiaru rezystancji, ale nie z pomiarem energii w układach licznikowych. Jeżeli ktoś wybiera taką odpowiedź, to zwykle wynika to z intuicyjnego skojarzenia nazwy, a nie z realnej praktyki pomiarowej. Metoda różnicowa też nie jest stosowana do rozliczania energii pobranej przez indywidualnego odbiorcę. Różnicowe pomiary kojarzą się raczej z wyłącznikami różnicowoprądowymi (porównywanie prądu wpływającego i wypływającego) albo z pomiarami laboratoryjnymi, gdzie odejmuje się dwa wskazania. Licznik energii w mieszkaniu nie działa w ten sposób, tylko mierzy moc chwilową i całkuje ją w czasie. Określenie metoda techniczna bywa używane w innych działach elektrotechniki, np. przy pomiarach mocy, rezystancji czy parametrów maszyn, ale nie funkcjonuje jako standardowa nazwa sposobu rozliczeniowego pomiaru energii u odbiorców. Typowy błąd myślowy polega na tym, że szuka się „mądrze brzmiącej” nazwy zamiast odwołać się do praktyki: co faktycznie montuje zakład energetyczny w skrzynce licznikowej. Z mojego doświadczenia najlepiej zapamiętać prostą zasadę: małe prądy – pomiar bezpośredni, duże prądy – układy pośrednie z przekładnikami, ale to już zupełnie inna kategoria odbiorców niż odbiorca indywidualny.

Pytanie 36

Jakie powinno być napięcie pomiarowe przy ocenie rezystancji izolacji obwodów w instalacjach elektrycznych 230/400 V, w których brak jest ochrony przed przepięciami?

A. 250 V

B. 500 V

C. 750 V

D. 1 000 V

Wybór napięcia 1 000 V, 250 V lub 750 V w badaniach rezystancji izolacji w instalacjach 230/400 V jest nieodpowiedni i niezgodny z branżowymi standardami. Napięcie 1 000 V jest stosowane w niektórych specyficznych przypadkach, jednakże w instalacjach o napięciu nominalnym 230/400 V, użycie tak wysokiego napięcia może prowadzić do uszkodzenia delikatnych komponentów elektronicznych, co może skutkować nieprawidłowymi wynikami pomiarów, a także zagrażać bezpieczeństwu osób przeprowadzających testy. Z kolei napięcia 250 V i 750 V są zbyt niskie, aby skutecznie ocenić właściwości izolacji, co może prowadzić do fałszywie pozytywnych wyników, gdzie uszkodzona izolacja nie zostanie wykryta, a tym samym wprowadzi w błąd użytkowników co do bezpieczeństwa instalacji. Tego typu błędy często wynikają z niedostatecznego zrozumienia zasad działania izolacji oraz niewłaściwego doboru sprzętu pomiarowego. Aby zapewnić, że wyniki są rzetelne, niezbędne jest stosowanie właściwego napięcia, zgodnego z wymaganiami norm, co zwiększa bezpieczeństwo i niezawodność systemów elektrycznych.

Pytanie 37

Jakie czynności związane z eksploatacją instalacji elektrycznych powinny być realizowane jedynie na podstawie pisemnego zlecenia?

A. Dotyczące zabezpieczania instalacji przed uszkodzeniem

B. Eksploatacyjne, wskazane w instrukcjach stanowiskowych i realizowane przez uprawnione osoby

C. Związane z ratowaniem życia i zdrowia ludzi

D. Eksploatacyjne, które mogą prowadzić do szczególnego zagrożenia dla życia i zdrowia ludzi

Wybór odpowiedzi o zabezpieczeniu instalacji przed zniszczeniem czy ratowaniem zdrowia nie jest zbyt trafny, jeśli chodzi o wymóg pisemnego polecenia. Jasne, że dbanie o instalacje jest istotne, ale nie zawsze wymaga formalnego dokumentu. Zwykle te sprawy są załatwiane w ramach rutynowych działań konserwacyjnych, które wykonuje się według ustalonych zasad. Ratowanie zdrowia też jest super ważne, ale często wymaga szybkiego działania, a procedury są już ustalone i znane ekipie. Odpowiedzi dotyczące eksploatacji w instrukcjach stanowiskowych nie do końca odpowiadają pytaniu, bo te czynności mogą być zrobione w standardowy sposób, bez dodatkowego polecenia. Warto zrozumieć, że nie wszystkie prace przy instalacjach elektrycznych są obarczone wysokim ryzykiem i czasem nie potrzebują formalnej dokumentacji. To może prowadzić do błędnych wniosków, co jest istotne w kontekście bezpieczeństwa. Złe podejście do ryzyka może mieć poważne konsekwencje, więc każdy w branży elektrycznej powinien na to zwracać uwagę.

Pytanie 38

W łazience przedstawionej na rysunku brodzik zostanie osłonięty kabiną prysznicową. Określ, w których strefach można zainstalować gniazda ze stykiem ochronnym, aby było to zgodne z przepisami ochrony przeciwporażeniowej ?

A. W 1 i 3

B. W 1 i 2

C. Tylko w 2

D. Tylko w 3

Odpowiedź "Tylko w 3" jest prawidłowa z punktu widzenia przepisów dotyczących ochrony przeciwporażeniowej w pomieszczeniach o podwyższonym ryzyku, takich jak łazienki. Zgodnie z normami, strefa 0 i 1, które obejmują obszar bezpośrednio przy prysznicu oraz wanny, są strefami, w których nie można instalować gniazd elektrycznych. Strefa 2, która rozciąga się w promieniu 0,6 m od krawędzi brodzika, również jest wyłączona z możliwości montażu gniazd. Gniazda elektryczne można instalować jedynie w strefie 3, co oznacza, że jest to obszar bezpieczny, w którym ryzyko porażenia prądem jest znacznie zredukowane. Przykładem zastosowania tej wiedzy może być sytuacja, w której projektujemy nową łazienkę i musimy wybrać lokalizację dla gniazd, aby zapewnić bezpieczeństwo użytkowników. W praktyce, stosowanie gniazd z odpowiednim stykem ochronnym w strefie 3 jest zgodne z normą PN-IEC 60364, która reguluje kwestie związane z bezpieczeństwem instalacji elektrycznych.

Pytanie 39

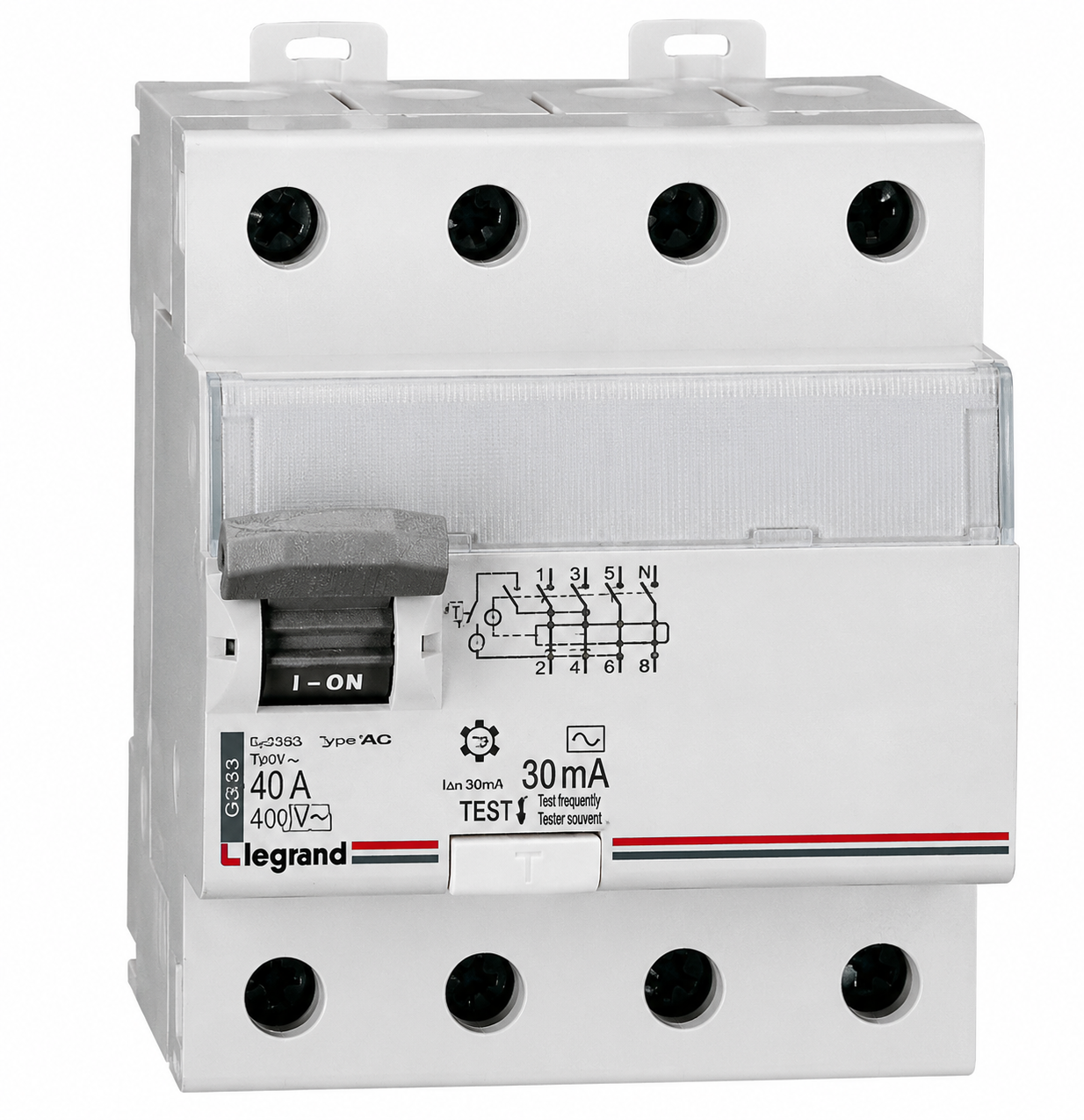

Jaki powinien być efekt naciśnięcia przycisku TEST na sprawnie działającym wyłączniku różnicowoprądowym pokazanym na zdjęciu?

A. Wyłącznik pozostanie zamknięty pomimo zasymulowania prądu roboczego przekraczającego 40 A.

B. Wyłącznik pozostanie zamknięty pomimo zasymulowania prądu upływu przekraczającego 30 mA.

C. Wyłącznik wyłączy się z powodu zasymulowania prądu upływu przekraczającego 30 mA.

D. Wyłącznik wyłączy się z powodu zasymulowania prądu roboczego przekraczającego 40 A.

Dokładnie wybrana odpowiedź wskazuje na kluczową funkcję przycisku TEST w wyłączniku różnicowoprądowym, który ma na celu symulację prądu upływu. Gdy przycisk jest naciśnięty, układ powinien zasymulować sytuację, w której prąd upływu przekracza wartość 30 mA, co jest wartością znamionową dla większości wyłączników różnicowoprądowych. W przypadku sprawnego urządzenia, w odpowiedzi na ten symulowany prąd, wyłącznik natychmiast wyłączy obwód, co jest niezbędne dla bezpieczeństwa użytkowników. Tego typu testy są niezwykle ważne w kontekście utrzymania bezpieczeństwa elektrycznego w obiektach budowlanych. Regularne testowanie wyłączników różnicowoprądowych według norm IEC 61008 i IEC 61009 jest zalecane, aby upewnić się, że urządzenia te są w pełni funkcjonalne i w stanie zareagować na realne zagrożenia. W praktyce, użytkownicy powinni przeprowadzać ten test co najmniej raz na miesiąc, aby mieć pewność, że ich instalacje elektryczne są bezpieczne. Dbanie o sprawność wyłączników różnicowoprądowych jest kluczowe w zapobieganiu porażeniom prądem oraz pożarom spowodowanym wadliwymi instalacjami elektrycznymi.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
