Pytanie 1

Podczas prac związanych z montażem mechatronicznych elementów konstrukcyjnych na znacznej wysokości, co należy założyć?

A. buty ochronne

B. maskę przeciwpyłową

C. okulary ochronne

D. kask ochronny

Kask ochronny jest kluczowym elementem wyposażenia ochronnego podczas prac na wysokości, zwłaszcza przy montażu mechatronicznych elementów konstrukcyjnych. Jego głównym zadaniem jest ochrona głowy przed urazami w przypadku upadku przedmiotów, co jest szczególnie istotne w środowiskach przemysłowych. Standardy takie jak PN-EN 397:2012 podkreślają konieczność stosowania kasków, które spełniają określone normy bezpieczeństwa. Przykładowo, w sytuacjach, gdzie mogą wystąpić spadające narzędzia lub materiały, kask może zapobiec poważnym obrażeniom lub nawet urazom śmiertelnym. Warto również zwrócić uwagę na dodatkowe funkcje kasków, takie jak możliwość montażu osłon twarzy czy słuchawek komunikacyjnych, co zwiększa komfort i bezpieczeństwo pracy. W kontekście mechatroniki, gdzie elementy są często ciężkie i wymagają precyzyjnego montażu, odpowiednia ochrona głowy staje się niezbędna.

Pytanie 2

Osoba, która doświadczyła porażenia prądem elektrycznym, nie oddycha, natomiast krążenie krwi jest prawidłowe. Jakie czynności należy wykonać w odpowiedniej kolejności podczas udzielania pierwszej pomocy?

A. udrożnienie dróg oddechowych, wykonanie sztucznego oddychania

B. ustawienie na boku, sztuczne oddychanie

C. sztuczne oddychanie oraz masaż serca

D. udrożnienie dróg oddechowych, wykonanie sztucznego oddychania i masaż serca

Wybór innych odpowiedzi wskazuje na pewne nieporozumienia dotyczące kolejności działań przy udzielaniu pomocy osobie porażonej prądem elektrycznym. Na przykład, w sytuacjach, w których krążenie jest zachowane, ale oddech jest zatrzymany, kluczowe jest najpierw zapewnienie drożności dróg oddechowych, a następnie przystąpienie do sztucznego oddychania. Wybór odpowiedzi, która pomija ten krok, może prowadzić do poważnych konsekwencji zdrowotnych, takich jak niedotlenienie mózgu, które może nastąpić w ciągu kilku minut. Ułożenie na boku, które można znaleźć w niektórych odpowiedziach, jest istotne w kontekście ochrony dróg oddechowych, jednak stosuje się je głównie w przypadku, gdy pacjent wykazuje oznaki świadomego oddychania lub po epizodach wymiotów, a nie w sytuacji całkowitego zatrzymania oddechu. Dodatkowo, przeprowadzanie masażu serca w sytuacji, gdy krążenie jest zachowane, jest nieuzasadnione i może prowadzić do niepotrzebnych uszkodzeń klatki piersiowej oraz zaburzeń rytmu serca. Takie podejścia mogą wskazywać na niepełne zrozumienie zasad pierwszej pomocy, co może zagrażać życiu poszkodowanego. W sytuacji udzielania pomocy przedlekarskiej, kluczowe znaczenie ma znajomość właściwej sekwencji działań, co opiera się na wiedzy z zakresu medycyny ratunkowej i wytycznych resuscytacyjnych.

Pytanie 3

Napięcie składa się z dwóch elementów: zmiennej sinusoidalnej oraz stałej. Aby zmierzyć stałą część tego napięcia, można użyć oscyloskopu w trybie

A. AC

B. DC

C. GND

D. ADD

Odpowiedź DC jest poprawna, ponieważ oscyloskop w trybie DC umożliwia pomiar i obserwację składowej stałej napięcia oraz sygnałów zmiennych. W przypadku napięcia, które składa się ze składowej stałej i składowej zmiennej, tryb DC pozwala na "zdjęcie" wartości średniej napięcia, która reprezentuje składową stałą. W praktyce, gdy analizujemy układy elektroniczne, często spotykamy się z takimi napięciami, gdzie napięcie stałe jest nałożone na sygnał zmienny, co jest typowe w zasilaczach czy układach analogowych. W zastosowaniach przemysłowych, taka analiza jest istotna, by ocenić poprawność działania systemów, na przykład w monitorowaniu zasilania silników elektrycznych, gdzie składowa stała może odpowiadać za poziom napięcia zasilającego. Ponadto, w kontekście pomiarów i przetwarzania sygnałów, standardy takie jak IEC 61000 wymagają odpowiednich metodologii pomiarowych, w tym umiejętności rozdzielania składowych sygnałów. Zrozumienie, jak działa tryb DC na oscyloskopie, jest kluczowe dla analizy i diagnostyki systemów elektronicznych oraz zapewnienia ich niezawodności.

Pytanie 4

Którego z kluczy należy użyć do wykonania połączenia gwintowego śruby z gniazdem sześciokątnym?

A. D.

B. B.

C. A.

D. C.

Odpowiedź A jest prawidłowa, ponieważ klucz imbusowy, pasujący do gniazda sześciokątnego, jest narzędziem odpowiednim do wykonania połączenia gwintowego śruby z gniazdem sześciokątnym. Klucze imbusowe są dedykowane do odkręcania i dokręcania śrub z gniazdem sześciokątnym wewnętrznym, co zapewnia stabilność i bezpieczeństwo połączenia. Przykładem zastosowania klucza imbusowego jest montaż mebli, gdzie śruby imbusowe są często stosowane ze względu na ich estetykę i łatwość użycia. Zgodnie z normami ISO, klucze imbusowe powinny być wykonane z materiałów odpornych na zużycie, co wydłuża ich żywotność. Dobre praktyki wskazują, że dobierając klucz do śruby, należy zwrócić uwagę na odpowiedni rozmiar oraz kształt, aby uniknąć uszkodzenia gniazda. Niewłaściwie dobrany klucz może prowadzić do strippingu śruby, co utrudni jej późniejsze wykręcanie.

Pytanie 5

Wartość sygnału binarnego (11100111)₂ na wyjściu ośmiobitowego przetwornika A/C w urządzeniu mechatronicznym odpowiada liczbie dziesiętnej

A. (254)10

B. (255)10

C. (231)10

D. (230)10

Sygnał binarny (11100111)2 odpowiada liczbie dziesiętnej (231)10 ze względu na konwersję z systemu binarnego na dziesiętny. Aby to przeliczyć, możemy rozłożyć wartość binarną na poszczególne bity: 1*27 + 1*26 + 1*25 + 0*24 + 0*23 + 1*22 + 1*21 + 1*20, co daje 128 + 64 + 32 + 0 + 0 + 4 + 2 + 1 = 231. Tego typu przetwarzanie sygnałów jest kluczowe w systemach mechatronicznych, gdzie przetworniki analogowo-cyfrowe (A/C) umożliwiają digitalizację sygnałów w celu dalszej obróbki. Przykład zastosowania to systemy pomiarowe, gdzie wartości analogowe, takie jak napięcie, są przetwarzane na formę cyfrową umożliwiającą ich analizę przez procesory. Zrozumienie konwersji binarnej jest fundamentalne dla inżynierów zajmujących się automatyką oraz elektroniką, a znajomość tych procesów przyczynia się do poprawnej konstrukcji oraz interpretacji danych w systemach przetwarzania informacji.

Pytanie 6

Jakie narzędzie powinno się zastosować do przygotowania przewodu LgY 0,75 mm2 przed jego montażem w listwie zaciskowej?

A. Zaciskarkę konektorów

B. Klucz płaski

C. Zaciskarkę tulejek

D. Klucz dynamometryczny

Wybór klucza płaskiego lub klucza dynamometrycznego do przygotowania przewodu LgY 0,75 mm² do montażu w listwie zaciskowej jest nieodpowiedni, ponieważ narzędzia te nie są przeznaczone do wykonywania połączeń elektrycznych. Klucz płaski jest używany głównie do luzowania lub dokręcania nakrętek i śrub, co nie ma zastosowania w kontekście zaciskania przewodów. Z kolei klucz dynamometryczny, który służy do precyzyjnego dokręcania połączeń z określonym momentem obrotowym, również nie ma zastosowania w procesie przygotowania przewodów do montażu w listwie zaciskowej. W przypadku połączeń elektrycznych kluczowe jest zapewnienie odpowiedniej struktury połączenia, co osiąga się jedynie za pomocą narzędzi dedykowanych do tego celu, a nie standardowych narzędzi mechanicznych. Wybór niewłaściwego narzędzia może prowadzić do słabych połączeń, co skutkuje podwyższoną rezystancją i ryzykiem awarii instalacji. Zaciskarka konektorów, chociaż może wydawać się lepszym wyborem, nie jest odpowiednia w kontekście przewodów LgY, które wymagają specyficznego typu zaciskania. Podsumowując, nieprzemyślane podejście do doboru narzędzi może prowadzić do poważnych błędów, które zagrażają zarówno efektywności instalacji, jak i bezpieczeństwu użytkowników.

Pytanie 7

Który element należy zastosować do zabezpieczenia nakrętki koronowej przed samoodkręceniem?

A. B.

B. C.

C. A.

D. D.

Wybór niewłaściwego elementu do zabezpieczenia nakrętki koronowej prowadzi do zwiększonego ryzyka jej samoodkręcenia, co w praktyce może skutkować poważnymi awariami lub wypadkami. Zastosowanie nieodpowiednich rozwiązań, jak na przykład brak zabezpieczeń lub niewłaściwy dobór materiałów, może prowadzić do błędów konstrukcyjnych. Często zdarza się, że inżynierowie nie zdają sobie sprawy z konieczności stosowania dodatkowych elementów zabezpieczających, co jest wynikiem niedostatecznej wiedzy na temat właściwych praktyk inżynieryjnych. Ważne jest, aby przy każdym połączeniu, zwłaszcza w aplikacjach narażonych na wibracje, wybierać odpowiednie metody zabezpieczające. W przeciwnym razie, może to prowadzić do sytuacji, w których nakrętki ulegają luzowaniu, co z kolei wpływa na integralność całej konstrukcji. Konsekwencje takich błędów mogą być daleko idące, łącznie z koniecznością przeprowadzenia kosztownych napraw oraz wprowadzenia przestojów w pracy maszyn czy linii produkcyjnych. Dobrych praktyk inżynieryjnych należy przestrzegać, aby uniknąć takich sytuacji, a szpilka zabezpieczająca jest jednym z najprostszych i najskuteczniejszych rozwiązań, które mogą zminimalizować ryzyko samoodkręcenia się nakrętek, zapewniając jednocześnie bezpieczeństwo i trwałość połączeń.

Pytanie 8

Na schemacie symbolem 1A oznaczono

A. stację zasilania olejem.

B. element wykonawczy.

C. czujniki położenia.

D. zawór rozdzielający.

Symbol 1A na schemacie oznacza element wykonawczy, którym jest siłownik pneumatyczny. Siłowniki odgrywają kluczową rolę w automatyzacji procesów przemysłowych, zamieniając energię sprężonego powietrza na ruch mechaniczny. Dzięki temu, siłowniki są szeroko stosowane w różnych aplikacjach, takich jak transport materiałów, montaż, czy pakowanie. Przykładem zastosowania siłownika może być linia montażowa, gdzie siłownik wykonawczy przemieszcza elementy w odpowiednich sekwencjach, co zwiększa efektywność produkcji. W kontekście standardów branżowych, siłowniki pneumatyczne często zgodne są z normami ISO, co zapewnia ich niezawodność i kompatybilność w różnorodnych systemach. Warto również zwrócić uwagę na wybór odpowiednich siłowników w zależności od aplikacji, co może obejmować ich rozmiar, siłę oraz rodzaj napędu, co w praktyce przekłada się na optymalizację procesu i redukcję kosztów operacyjnych.

Pytanie 9

W systemie przygotowania sprężonego powietrza elementy są instalowane w następującej kolejności:

A. reduktor, filtr powietrza, smarownica

B. smarownica, filtr powietrza, reduktor

C. filtr powietrza, reduktor, smarownica

D. reduktor, smarownica, filtr powietrza

Odpowiedź "filtr powietrza, reduktor, smarownica" jest poprawna, ponieważ kolejność montażu tych elementów ma kluczowe znaczenie dla efektywności oraz żywotności układu sprężonego powietrza. Filtr powietrza jest pierwszym elementem, który powinien być zainstalowany, ponieważ jego zadaniem jest usunięcie zanieczyszczeń i wilgoci z powietrza atmosferycznego, co zapobiega uszkodzeniom pozostałych komponentów systemu. Następnie montowany jest reduktor ciśnienia, który reguluje ciśnienie powietrza dostarczanego do urządzeń roboczych, zapewniając optymalne warunki pracy. Na końcu montowana jest smarownica, która dostarcza odpowiednią ilość oleju do narzędzi pneumatycznych, co wpływa na ich skuteczność oraz wydajność. Zgodnie z normami branżowymi, takimi jak ISO 8573, zachowanie tej kolejności pozwala na utrzymanie wysokiej jakości powietrza oraz minimalizację kosztów eksploatacji, co jest kluczowe w wielu zastosowaniach przemysłowych.

Pytanie 10

W systemie mechatronicznym znajduje się 18 czujników cyfrowych, 4 przetworniki analogowe oraz 11 elementów wykonawczych działających w trybie dwustanowym. Jaką konfigurację modułowego sterownika PLC należy zastosować do zarządzania tym układem?

A. DI16/DO16 oraz AI2

B. DI16/DO8 oraz AI4

C. DI32/DO16 oraz AI4

D. DI32/DO8 oraz AI2

Modułowy sterownik PLC z konfiguracją DI32/DO16 oraz AI4 to naprawdę dobry wybór. W układzie mechatronicznym masz aż 18 czujników binarnych, 4 przetworniki analogowe i 11 elementów, które działają w trybie dwustanowym. Dzięki DI32 masz więcej niż dość wejść cyfrowych, żeby połączyć wszystkie czujniki, a nawet zostaje ci trochę zapasu na przyszłość. Z kolei 16 wyjść cyfrowych (DO16) spokojnie obsłuży te 11 elementów wykonawczych, co daje ci możliwość rozszerzenia systemu, jeśli zajdzie taka potrzeba. No i te 4 wejścia analogowe (AI4) są akurat na przetworniki, co pozwala ci na monitorowanie i analizowanie sygnałów, a to jest kluczowe w mechatronice. Przykład? Chociażby automatyka przemysłowa, gdzie trzeba mieć na oku zarówno analogowe sygnały, jak i różne urządzenia wykonawcze.

Pytanie 11

Osoba obsługująca urządzenie generujące drgania, takie jak młot pneumatyczny, powinna być przede wszystkim wyposażona

A. w gogle ochronne

B. w odzież ochronną

C. w rękawice antywibracyjne

D. w hełm ochronny

Rękawice antywibracyjne to naprawdę ważna rzecz dla ludzi, którzy pracują z maszynami, które drżą, jak na przykład młot pneumatyczny. Te drgania mogą prowadzić do poważnych problemów zdrowotnych, na przykład do zespołu wibracyjnego, który uszkadza nerwy i stawy. Dlatego właśnie te rękawice są zaprojektowane tak, żeby pochłaniać te drgania, co bardzo pomaga w zmniejszeniu ich wpływu na dłonie i ramiona. Z własnego doświadczenia powiem, że dzięki nim praca staje się znacznie bardziej komfortowa, a czas, kiedy można bezpiecznie używać sprzętu, naprawdę się wydłuża. Widzisz to często w budownictwie, gdzie pracownicy używają młotów wyburzeniowych. Normy ISO 5349 mówią, że takie rękawice to dobry sposób na to, żeby zminimalizować ryzyko zdrowotne związane z długotrwałym narażeniem na drgania.

Pytanie 12

Którego podzespołu schemat przedstawiono na rysunku?

A. D.

B. C.

C. B.

D. A.

Poprawna odpowiedź A odnosi się do schematu pneumatycznego przygotowania powietrza, który składa się z trzech podstawowych elementów: filtru, regulatora ciśnienia oraz smarownicy. Te komponenty odgrywają kluczową rolę w systemach pneumatycznych, zapewniając, że powietrze dostarczane do urządzeń jest czyste, odpowiednio sprężone oraz naoliwione. Filtr eliminuje zanieczyszczenia, co jest niezbędne, aby uniknąć uszkodzeń pneumatycznych komponentów. Regulator ciśnienia pozwala na precyzyjne ustawienie ciśnienia roboczego, co jest istotne dla zapewnienia efektywności pracy narzędzi pneumatycznych, a smarownica dostarcza odpowiednią ilość oleju do ruchomych części, co zwiększa ich żywotność. W praktyce, stosowanie zestawu filtr-regulator-smarownica (FRL) jest standardem w wielu aplikacjach przemysłowych, co potwierdzają normy ISO 4414 dotyczące systemów pneumatycznych. Dlatego odpowiedź A jest właściwa, gdyż idealnie odwzorowuje ten typ układu, który jest niezbędny w wielu procesach automatyzacji i produkcji.

Pytanie 13

Przyrząd pomiarowy przedstawiony na rysunku służy w urządzeniu mechatronicznym do pomiaru

A. podciśnienia i nadciśnienia.

B. tylko podciśnienia.

C. bezwzględnej wartości ciśnienia.

D. tylko nadciśnienia.

Wybierając odpowiedzi dotyczące pomiarów tylko nadciśnienia lub tylko podciśnienia, można łatwo wpaść w pułapkę mylnych założeń, które ograniczają zrozumienie funkcji manometru. Manometry w rzeczywistości są projektowane, aby mierzyć zarówno podciśnienie, jak i nadciśnienie, co czyni je wszechstronnymi narzędziami w inżynierii. Wybór opcji, które ograniczają się do jednego z tych rodzajów pomiarów, pomija podstawowe zrozumienie działania tych przyrządów. Na przykład, twierdzenie, że manometr mierzy tylko nadciśnienie, ignoruje fakt, że w wielu zastosowaniach, takich jak systemy próżniowe, konieczne jest monitorowanie podciśnienia, które jest kluczowe dla efektywnego działania procesu. Podobnie, stwierdzenie, że manometr mierzy tylko podciśnienie, jest błędne, ponieważ nie uwzględnia zastosowań, gdzie ważne jest kontrolowanie nadciśnienia, jak w instalacjach gazowych. Takie myślenie ogranicza zdolność inżyniera do właściwego projektowania i obsługi systemów mechatronicznych, w których jakiekolwiek błędy w pomiarach ciśnienia mogą prowadzić do poważnych konsekwencji, w tym awarii systemów. Zrozumienie różnorodności funkcji manometrów i ich zastosowania w różnych kontekstach jest kluczowe dla skutecznego rozwiązywania problemów w inżynierii. Właściwe użycie tych narzędzi zgodnie z dobrą praktyką zapewnia bezpieczeństwo i wydajność procesów przemysłowych.

Pytanie 14

Na rysunku przedstawiono połączenie dwóch elementów. Jest to połączenie

A. lutowane.

B. nitowane.

C. śrubowe.

D. spawane.

Połączenie śrubowe, jak wskazuje rysunek, jest jednym z najczęściej stosowanych typów połączeń w inżynierii mechanicznej. Umożliwia łatwe łączenie elementów, co jest szczególnie istotne w konstrukcjach, gdzie wymagana jest możliwość demontażu. Śruby i nakrętki, których używa się w tym typie połączenia, są dostępne w różnych klasach wytrzymałości, co pozwala na dostosowanie połączenia do specyfiki zastosowania. Na przykład w konstrukcjach budowlanych lub maszynowych stosuje się śruby o wysokiej wytrzymałości, aby zapewnić stabilność i bezpieczeństwo. Ponadto, połączenia śrubowe można stosować w różnych materiałach, takich jak stal, aluminium czy tworzywa sztuczne. Warto również zauważyć, że połączenia te podlegają normom, takim jak PN-EN ISO 898-1, które określają wymagania dotyczące materiałów oraz obliczeń związanych z ich użyciem. Dzięki elastyczności i prostocie montażu, połączenia śrubowe są fundamentem wielu projektów inżynieryjnych i są powszechnie wykorzystywane w różnych branżach, od budownictwa po przemysł motoryzacyjny.

Pytanie 15

W celu oceny stanu technicznego przycisku S1 wykonano pomiary rezystancji, których wyniki przedstawiono w tabeli. Na ich podstawie można stwierdzić, że przycisk S1 posiada zestyk

Nazwa elementu	Wartość rezystancji zestyków [Ω]
Nazwa elementu	Przed przyciśnięciem	Po przyciśnięciu
Przycisk S1	0,22	∞

A. sprawny NC.

B. niesprawny NC.

C. niesprawny NO.

D. sprawny NO.

Przycisk S1, który oceniłeś jako sprawny NC, działa tak, że w spoczynku obwód jest zamknięty. To się zgadza z tym, jak powinien działać. Jeśli rezystancja wynosi 0,22 Ω przed naciśnięciem, to znaczy, że wszystko jest ok, bo obwód faktycznie jest zamknięty – to jest bardzo ważne dla zestyków NC. Kiedy naciśniesz przycisk, rezystancja skacze do ∞ Ω, co oznacza otwarcie obwodu, i to też jest typowe dla NO. Przyciski NC używa się w różnych sytuacjach, na przykład w automatyce przemysłowej, gdzie potrzebujesz, żeby maszyny się zatrzymywały w razie awarii. Dobrze jest wiedzieć, że w systemach awaryjnego zatrzymywania przyciski te w normalnych warunkach są zamknięte dla bezpieczeństwa, a w nagłych sytuacjach otwierają się, co chroni przed zagrożeniem. Wiedza o tym, jak działają przyciski NC, jest naprawdę istotna, nie tylko dla bezpieczeństwa, ale także w kontekście norm, które obowiązują w branży inżynieryjnej. To wszystko ma ogromne znaczenie w codziennej pracy.

Pytanie 16

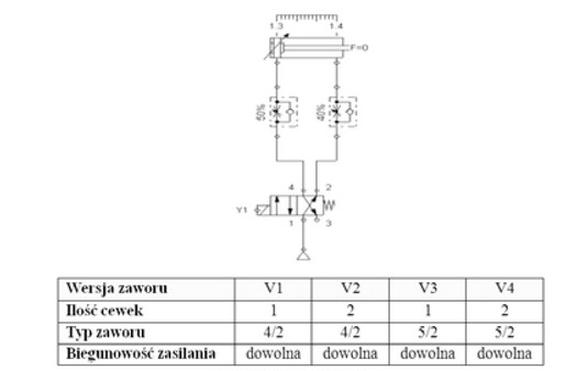

W układzie elektropneumatycznym przedstawionym na rysunku należy zamontować zawór rozdzielającego w wersji

A. V3

B. V1

C. V2

D. V4

Wybór innych zaworów, takich jak V2, V3 czy V4, prowadzi do nieprawidłowych wniosków, ponieważ każdy z nich nie spełnia podstawowych wymagań określonych w pytaniu. Zawór V2, mimo że może oferować różne funkcjonalności, nie posiada 4 dróg, co jest kluczowe dla prawidłowego funkcjonowania układu elektropneumatycznego w kontekście zamiany kierunku ruchu. Z kolei V3 i V4, mimo że mogą wyglądać na funkcjonalne, mają błędne parametry, które nie odpowiadają na potrzeby systemu. Typową pomyłką jest skupienie się na liczbie położeń, nie uwzględniając drogi przepływu, co prowadzi do błędnych konkluzji. Zawory pneumatyczne muszą być dobierane na podstawie ich specyfikacji technicznych, które powinny być ściśle związane z wymaganiami aplikacyjnymi. Zrozumienie podstawowych zasad działania układów pneumatycznych oraz ich komponentów jest kluczowe dla unikania takich pomyłek. W praktyce, błędny dobór zaworu może prowadzić do nieefektywności systemu, zwiększonej awaryjności oraz niższej wydajności operacyjnej. Dlatego tak istotne jest dokładne zapoznanie się z parametrami technicznymi oraz zastosowaniem wybieranych komponentów w systemach pneumatycznych.

Pytanie 17

W przedstawionym na schemacie układzie pneumatycznym można regulować

A. siłę pchającą tłoka.

B. prędkość ruchu tłoka.

C. skok siłownika.

D. tłumienie końca skoku.

Poprawna odpowiedź to "siłę pchającą tłoka", ponieważ w układzie pneumatycznym siła pchająca tłoka jest regulowana poprzez odpowiednie ustawienie zaworu redukcyjnego. Zawór redukcyjny kontroluje ciśnienie w układzie, co bezpośrednio wpływa na siłę, z jaką tłok jest pchany w ruchu. W praktyce, dostosowanie siły pchającej jest kluczowe w wielu zastosowaniach przemysłowych, takich jak automatyzacja produkcji, gdzie precyzyjne sterowanie siłą umożliwia osiągnięcie optymalnych wyników w procesach montażowych czy pakujących. Kontrola ciśnienia zgodnie z normami PN-EN 983:2011, dotyczącymi układów pneumatycznych, zapewnia bezpieczeństwo i efektywność pracy urządzeń. Znajomość tego zagadnienia jest istotna dla inżynierów i techników zajmujących się projektowaniem i obsługą systemów pneumatycznych, ponieważ umożliwia im osiągnięcie odpowiednich parametrów pracy.

Pytanie 18

Na rysunku przedstawiono schemat

A. reduktora z manometrem.

B. pneumatycznego przekaźnika czasowego z opóźnionym włączeniem.

C. pneumatycznego przekaźnika czasowego z opóźnionym wyłączeniem.

D. wyspy zaworowej.

Wybór innej odpowiedzi może wynikać z nieporozumień związanych z funkcją i budową poszczególnych elementów pneumatycznych systemów automatyki. Na przykład, odpowiedź sugerująca, że rysunek przedstawia reduktor z manometrem, jest błędna, ponieważ reduktory służą do regulacji ciśnienia w systemie, a manometry do pomiaru ciśnienia, co nie jest zgodne z charakterystyką przedstawionego schematu. Ponadto, niektóre osoby mogą mylić pneumatyczny przekaźnik czasowy z opóźnionym włączeniem z jego odpowiednikiem z opóźnionym wyłączeniem, co prowadzi do mylnego wniosku, że oba urządzenia działają na podobnej zasadzie, podczas gdy ich funkcje są całkowicie przeciwstawne. W rzeczywistości przekaźnik z opóźnionym włączeniem uruchamia proces po określonym czasie, co jest przydatne w sytuacjach, gdy niezbędne jest opóźnienie załączenia maszyny, a nie jej wyłączenia. Warto również zauważyć, że wyspa zaworowa, będąca innym z możliwych wyborów, skupia się na zarządzaniu wieloma zaworami w danym obszarze, ale nie posiada mechanizmu czasowego, co sprawia, że nie pasuje do opisanego schematu. Takie niepoprawne rozumienie może prowadzić do błędów w projektowaniu systemów automatyki, a także do nieefektywnego wykorzystania komponentów, co jest niezgodne z najlepszymi praktykami inżynieryjnymi oraz normami branżowymi.

Pytanie 19

Podczas dokręcania jednakowymi śrubami głowicy przedstawionej na rysunku należy zachować następującą kolejność:

A. 6-3-5-2-4-1

B. 5-4-1-2-3-6

C. 1-6-4-3-2-5

D. 2-5-4-1-3-6

Wybór błędnych kolejności dokręcania śrub głowicy może prowadzić do poważnych problemów strukturalnych i funkcjonalnych. Podczas gdy niektóre z zaproponowanych sekwencji mogą wydawać się logiczne, to jednak nie uwzględniają one kluczowego aspektu, jakim jest równomierne rozłożenie nacisku. Przykładowo, kolejności takie jak 5-4-1-2-3-6 czy 6-3-5-2-4-1 mogą spowodować, że pewne obszary uszczelki będą narażone na nadmierny nacisk, podczas gdy inne pozostaną niedostatecznie ściśnięte. To prowadzi do nierównomiernego rozkładu sił, co z kolei może skutkować pojawieniem się nieszczelności, uszkodzeniem uszczelki głowicy, a nawet pęknięciem samej głowicy, co wiąże się z kosztownymi naprawami. Podobne błędy myślowe mogą wynikać z ignorowania faktu, że śruby dokręca się nie tylko w celu ich zabezpieczenia, ale także z myślą o równomiernym rozkładzie sił. Właściwa sekwencja dokręcania, jak 1-6-4-3-2-5, opiera się na sprawdzonych technikach, które są zgodne ze standardami inżynieryjnymi w branży motoryzacyjnej, mając na celu zapewnienie trwałości i funkcjonalności złożonych komponentów silnika.

Pytanie 20

W normalnych warunkach działania wyłącznika różnicowoprądowego wektorowa suma natężeń prądów sinusoidalnych przepływających w przewodach fazowych oraz neutralnym wynosi

A. 3 A

B. 1 A

C. 0 A

D. 2 A

W przypadku wyłącznika różnicowoprądowego, jego podstawowym zadaniem jest monitorowanie różnicy natężeń prądu między przewodami fazowymi a przewodem neutralnym. W warunkach normalnej pracy, gdy urządzenie działa prawidłowo, suma wektorowa natężeń prądów płynących przez przewody powinna wynosić 0 A. Oznacza to, że prąd wpływający do obwodu przez przewód fazowy jest równy prądowi wypływającemu przez przewód neutralny. Przykładowo, jeśli w obwodzie mamy trzy przewody fazowe, każdy z określonym natężeniem prądu, to ich suma wektorowa, uwzględniająca odpowiednie fazy, powinna wskazywać na zerowe natężenie w przewodzie neutralnym. Zgodnie z normą PN-IEC 61008, wyłączniki różnicowoprądowe są projektowane w taki sposób, aby skutecznie wykrywać różnice prądów oraz zapewniać bezpieczeństwo użytkowników poprzez automatyczne odłączenie obwodu w przypadku wykrycia upływu prądu. Taka funkcjonalność jest kluczowa w instalacjach elektrycznych, gdzie bezpieczeństwo i ochrona przed porażeniem prądem są priorytetami.

Pytanie 21

Aby zachować odpowiedni poziom ciśnienia w systemach hydraulicznych, wykorzystuje się zawory

A. dławiące

B. redukujące

C. rozdzielające

D. odcinające

Zawory redukcyjne odgrywają kluczową rolę w zarządzaniu ciśnieniem w układach hydraulicznych. Ich głównym zadaniem jest obniżenie ciśnienia roboczego na określonym poziomie, co jest istotne w wielu zastosowaniach przemysłowych. Zawory te działają poprzez automatyczne regulowanie przepływu cieczy, co pozwala na utrzymanie stabilnych warunków pracy w układzie. Na przykład, w systemach hydraulicznych zasilających maszyny produkcyjne, zawory redukcyjne zapewniają, że ciśnienie nie przekracza wartości określonej przez producenta, co zapobiega uszkodzeniom i zwiększa bezpieczeństwo operacji. Dobre praktyki w branży hydraulicznej zalecają regularne sprawdzanie i konserwację zaworów redukcyjnych, aby zapewnić ich prawidłowe funkcjonowanie. Dodatkowo, zgodność z normami takimi jak ISO 4414 dotycząca bezpieczeństwa w hydraulice, podkreśla wagę stosowania właściwych zaworów w celu minimalizacji ryzyka awarii systemów hydraulicznych.

Pytanie 22

Jakie jest zastosowanie przedstawionego na ilustracji elementu?

A. Obniżanie napięcia sieciowego.

B. Zamiana prądu stałego na prąd przemienny.

C. Zamiana prądu przemiennego na prąd stały.

D. Filtrowanie zakłóceń napięcia sieciowego.

Element przedstawiony na ilustracji to mostek prostowniczy, który odgrywa kluczową rolę w przetwarzaniu energii elektrycznej. Jego głównym zastosowaniem jest zamiana prądu przemiennego (AC) na prąd stały (DC). Mostek prostowniczy składa się z czterech diod ułożonych w taki sposób, aby umożliwić przepływ prądu w jednym kierunku, co prowadzi do wyprostowania sygnału. W praktyce, mostki prostownicze są szeroko stosowane w zasilaczach, które zasilają różne urządzenia elektroniczne. Na przykład, w komputerach czy telewizorach mostki prostownicze są niezbędne do konwersji napięcia z sieci energetycznej na odpowiednie wartości potrzebne do pracy podzespołów. Dzięki zastosowaniu mostka prostowniczego, można osiągnąć stabilne i niezawodne źródło prądu stałego, co jest zgodne z najlepszymi praktykami projektowania zasilaczy. Warto również wspomnieć, że mostki prostownicze wykorzystuje się w systemach fotowoltaicznych, gdzie energia słoneczna, generująca prąd stały, jest przetwarzana na prąd zmienny do użytku w domach lub wprowadzania do sieci energetycznej.

Pytanie 23

Którą technikę łączenia materiałów przedstawiono na rysunku?

A. Klejenia.

B. Zgrzewania.

C. Lutowania miękkiego.

D. Lutowania twardego.

Lutowanie twarde jest jedną z kluczowych technik łączenia materiałów, wykorzystywaną w branży metalowej. W odróżnieniu od lutowania miękkiego, które stosuje spoiwa o niższej temperaturze topnienia, lutowanie twarde wykorzystuje materiały, których temperatura topnienia przekracza 450°C. Dzięki temu uzyskuje się znacznie mocniejsze i bardziej trwałe połączenia, co jest istotne w aplikacjach wymagających wysokiej wytrzymałości, takich jak w przemyśle motoryzacyjnym czy lotniczym. Technika ta jest szczególnie cenna w przypadku łączenia różnych metali, w tym stopów metali nieżelaznych. Przykłady zastosowania lutowania twardego obejmują produkcję elementów chłodniczych, rur instalacyjnych oraz komponentów elektronicznych, gdzie trwałość połączenia ma kluczowe znaczenie. Przemysłowe standardy, takie jak ISO 9453, określają wymagania dotyczące spoiw do lutowania twardego, co zapewnia wysoką jakość i niezawodność tych połączeń.

Pytanie 24

Podaj możliwą przyczynę osłabienia siły nacisku generowanej przez tłoczysko siłownika hydraulicznego?

A. Otwarty odpowietrznik filtra wlewowego

B. Zablokowany zawór przelewowy

C. Niewystarczające smarowanie tłoczyska

D. Nieszczelność instalacji

Zbyt małe smarowanie tłoczyska może rzeczywiście powodować różne problemy z jego działaniem, ale nie jest to powód zmniejszenia siły nacisku. Brak smaru najczęściej podnosi tarcie, co może prowadzić do uszkodzeń, ale nie wpływa bezpośrednio na ciśnienie w układzie hydraulicznym. Co do zablokowanego zaworu przelewowego, to on też nie jest przyczyną zmniejszonej siły nacisku. Właściwie, jeśli taki zawór się zablokuje, może to podnieść ciśnienie, co w efekcie prowadzi do przegrzewania lub uszkodzeń. Otwarty odpowietrznik filtra wlewowego wprowadza powietrze do układu, przez co efektywność może spaść, ale siła nacisku nie zmienia się od razu. Często popełniamy błąd, myśląc, że problemy z smarowaniem czy blokowaniem się elementów od razu wpływają na siłę siłowników, a tak naprawdę kluczowe są czynniki, które mają wpływ na ciśnienie. Dlatego w hydraulice ważne jest monitorowanie różnych parametrów pracy, żeby mieć jasność, co tak naprawdę wpływa na wydajność.

Pytanie 25

Ciągłe sensory oraz wzmacniacze operacyjne stanowią standardowe komponenty systemu sterowania?

A. binarnego

B. cyfrowego

C. programowalnego

D. analogowego

Wybór odpowiedzi związanej z układami cyfrowymi nie jest najlepszy. Układy cyfrowe działają na dyskretnych wartościach, a nie na ciągłych sygnałach. Sensory i wzmacniacze analogowe muszą być najpierw odpowiednio przetworzone, na przykład przez konwersję analogowo-cyfrową, zanim będą mogły współpracować z systemami cyfrowymi. Odpowiedzi związane z układami programowalnymi czy binarnymi również nie mają sensu, bo nie odnoszą się do kluczowych cech analogowych sygnałów. Układy programowalne, jak PLC, łączą zarówno analogowe, jak i cyfrowe komponenty, ale same działają na zupełnie innych zasadach. Trzeba zrozumieć, że układy binarne nie mogą współpracować bezpośrednio z elementami działającymi w trybie ciągłym, ponieważ wymaga to zastosowania konwerterów. Kluczowe jest, żeby znać podstawy przetwarzania sygnałów, co pomoże lepiej zrozumieć różnice między tymi układami.

Pytanie 26

Element elektroniczny przedstawiony na rysunku to

A. kondensator.

B. rezystor.

C. tranzystor.

D. dioda.

Zrozumienie różnicy pomiędzy tranzystorem, kondensatorem, diodą i rezystorem jest kluczowe dla każdego, kto zajmuje się elektroniką. Kondensatory to elementy, które gromadzą energię elektryczną w polu elektrycznym, a ich budowa opiera się na dwóch przewodnikach oddzielonych dielektrykiem. Zazwyczaj mają tylko dwa wyprowadzenia i są używane do filtracji sygnałów oraz stabilizacji napięcia w zasilaczach. W przypadku rezystorów, ich funkcją jest ograniczenie przepływu prądu w obwodzie, a także dzielenie napięcia. Rezystory również mają dwa wyprowadzenia. Dioda z kolei działa jako jednokierunkowy zawór dla prądu, pozwalając mu płynąć tylko w jednym kierunku, co czyni ją niezbędnym elementem w prostownikach. Typowe błędy myślowe, które mogą prowadzić do pomyłek w identyfikacji tych elementów, obejmują mylenie ich podstawowych funkcji oraz nieznajomość ich charakterystycznych wyprowadzeń. Diody i kondensatory, mimo że odgrywają ważne role w obwodach, są łatwiejsze do zidentyfikowania ze względu na ich prostszą konstrukcję. W kontekście tego pytania, brak zrozumienia podstawowych różnic pomiędzy tymi elementami może prowadzić do błędnych odpowiedzi i nieporozumień w praktycznej elektronice.

Pytanie 27

Jak należy skojarzyć w napędzie urządzenia mechatronicznego uzwojenie stojana silnika o przedstawionej tabliczce zaciskowej, obciążonego znamionowo i jak podłączyć do sieci 400 V 3/N/PE ~ 50 Hz, aby jego wał obracał się w lewo?

A. W gwiazdę i podłączyć U – L1, V – L2, W – L3

B. W gwiazdę i podłączyć U – L1, V – L3, W – L2

C. W trójkąt i podłączyć U – L1, V – L3, W – L2

D. W trójkąt i podłączyć U – L1, V – L2, W – L3

Podłączenie silnika w gwiazdę (Y) nie jest odpowiednie, gdyż zmienia to charakterystykę pracy silnika i może nie zapewnić jego prawidłowego działania przy zamierzonym kierunku obrotów. W sytuacji, gdy podłączamy silnik w tę konfigurację, uzwojenia są połączone w taki sposób, że zmniejsza się napięcie na każdym z uzwojeń, co prowadzi do mniejszego momentu obrotowego. To z kolei skutkuje utrudnieniem osiągnięcia wymaganego kierunku rotacji. Typowym błędem jest nieprzemyślane podejście do koncepcji połączeń elektrycznych, gdzie operatorzy zakładają, że mogą dowolnie zmieniać konfigurację bez uwzględnienia więzi między napięciem a momentem obrotowym. W przypadku podłączenia, które sugeruje, aby L1, L2 i L3 były podłączone w różnych kombinacjach, często nie uwzględnia się, że zmiana jednolitego kierunku przepływu prądu jest kluczowa dla ustalenia kierunku obrotów, co w kontekście silników elektrycznych o budowie asynchronicznej jest fundamentalne. Przykłady nieprawidłowych połączeń mogą prowadzić do przegrzewania się silnika, co w konsekwencji może prowadzić do uszkodzeń i wyłączeń awaryjnych, co jest kosztowne dla przemysłu. Z tego powodu znajomość poprawnych metod podłączenia oraz ich wpływu na działanie silnika jest niezbędna w pracy na stanowiskach związanych z automatyką i elektrotechniką.

Pytanie 28

Wskaż tabliczkę znamionową urządzenia napędowego przeznaczonego do pracy przy stałym momencie obciążającym w nieograniczonym czasie.

A. B.

B. C.

C. A.

D. D.

Wybór odpowiedzi, która nie jest poprawna, często wynika z niepełnego zrozumienia kluczowych parametrów silników elektrycznych i ich zastosowań. Na przykład, tabliczka znamionowa, która nie wskazuje zdolności do pracy przy stałym momencie obciążającym, może odnosić się do silnika przeznaczonego do pracy w zmiennych warunkach obciążenia, co jest typowe dla silników stosowanych w aplikacjach, gdzie zmiana momentu obciążenia jest częsta. Takie silniki, bez wskazania odpowiednich danych dotyczących napięcia, prądu oraz momentu obrotowego, mogą prowadzić do nieodpowiedniego doboru urządzenia do specyficznych zadań przemysłowych. Ponadto, brak zrozumienia znaczenia klasyfikacji silników według norm IEC 60034, które podkreślają znaczenie tabliczek znamionowych dla użytkowników, może prowadzić do wyboru niewłaściwego sprzętu. Ważne jest, aby zrozumieć, że silniki przystosowane do stałego momentu obciążenia są projektowane z myślą o długotrwałym użytkowaniu, co oznacza, że ich parametry muszą odpowiadać wymaganiom operacyjnym. Błędem jest też pomijanie różnorodnych zastosowań silników, które mogą wymagać różnych charakterystyk pracy, co w rezultacie prowadzi do niewłaściwego doboru urządzeń, a tym samym obniżenia efektywności procesów przemysłowych.

Pytanie 29

Okres przebiegu czasowego przedstawionego na rysunku wynosi

A. 300 μs

B. 1000 μs

C. 600 μs

D. 100 μs

Kiedy określenie okresu jest niedokładne, mogą się pojawić spore nieporozumienia i na pewno wpłynie to na jakość analizy sygnałów. Jeśli wybierasz odpowiedzi, takie jak 300 μs, 100 μs albo 1000 μs, to ważne jest, żeby zrozumieć, że one wynikają z błędnych obliczeń albo złego odczytu danych z oscylogramu. Na przykład, 300 μs może wynikać z mylnego rozumienia, że cykl trwa krócej, co może się zdarzyć przez zniekształcenie sygnału lub źle ustawiony oscylograf. Z kolei wybór 100 μs to z pewnością zbyt mało dla fal tej częstotliwości. A jak już wybierzesz 1000 μs, to wyraźnie sugeruje, że nie zrozumiałeś, jak działa ten sygnał. Takie błędy są typowe, gdy nie patrzy się na całą skalę sygnału albo nie wie się, jak działa oscylograf i jak czytać podziałki. W praktyce, kluczowe jest precyzyjne ustalenie tych parametrów, bo ma to bezpośredni wpływ na to, jak skutecznie działają systemy elektroniczne. Niedokładne obliczenia mogą prowadzić nie tylko do złych wyników, ale wręcz do awarii urządzeń, więc zrozumienie metod pomiarowych jest naprawdę istotne.

Pytanie 30

Jaką powierzchnię czynną ma tłok siłownika generującego siłę 1 600 N przy ciśnieniu 1 MPa oraz sprawności wynoszącej 0,8?

A. 1 000 mm2

B. 2 000 mm2

C. 3 000 mm2

D. 1 500 mm2

Aby obliczyć powierzchnię czynną tłoka siłownika, należy skorzystać z równania związku między siłą, ciśnieniem i powierzchnią: F = P × A, gdzie F to siła, P to ciśnienie, a A to powierzchnia. W tym przypadku mamy siłę czynną równą 1600 N oraz ciśnienie wynoszące 1 MPa, co odpowiada 1 000 000 Pa. Przekształcamy równanie, aby znaleźć powierzchnię: A = F / P. Po podstawieniu wartości: A = 1600 N / 1 000 000 Pa = 0,0016 m², co po przeliczeniu na milimetry kwadratowe (1 m² = 1 000 000 mm²) daje 1600 mm². Jednak uwzględniając współczynnik sprawności równy 0,8, końcowy wynik wynosi: A = 1600 mm² / 0,8 = 2000 mm². Taka wiedza jest niezbędna w kontekście projektowania i analizy układów hydraulicznych, gdzie dokładność obliczeń ma kluczowe znaczenie dla bezpieczeństwa i efektywności działania systemów. W praktyce, dobrą praktyką jest również przeprowadzenie walidacji wyników przez pomiar rzeczywistych wartości w aplikacjach inżynieryjnych, co pomaga w optymalizacji projektów.

Pytanie 31

Przedstawiony na rysunku przyrząd służy do

A. osadzania koła zębatego na wale.

B. sprawdzania współosiowości wałów.

C. demontażu łożysk.

D. wtłaczania sworznia.

Przedstawiony na rysunku przyrząd to ściągacz do łożysk, który jest kluczowym narzędziem w mechanice maszyn. Jego główną funkcją jest demontaż łożysk, co jest szczególnie istotne podczas konserwacji i naprawy maszyn, gdzie łożyska mogą ulegać zużyciu lub uszkodzeniu. Użycie ściągacza pozwala na bezpieczne usunięcie łożyska z wału lub obudowy bez ryzyka uszkodzenia samego wału lub innych elementów konstrukcyjnych. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie użycia odpowiednich narzędzi w procesie konserwacji, co zwiększa efektywność i bezpieczeństwo operacji. Dobrą praktyką jest stosowanie ściągaczy o różnych rozmiarach, aby dostosować narzędzie do specyficznych potrzeb danej aplikacji. Przykładem zastosowania ściągacza jest demontaż łożysk w silnikach elektrycznych, gdzie precyzyjne i delikatne podejście jest niezbędne do zachowania integralności pozostałych komponentów. Ponadto, ściągacze mogą być również stosowane w przypadku usuwania kół zębatych, co czyni je wszechstronnym narzędziem w warsztatach mechanicznych.

Pytanie 32

Jakie urządzenie stosowane do zasilania silnika indukcyjnego potrafi regulować częstotliwość wyjściową?

A. Prostownik

B. Stycznik

C. Chopper

D. Falownik

Prostownik, jako urządzenie, konwertuje napięcie przemienne na napięcie stałe, co czyni go idealnym do aplikacji wymagających stabilizacji napięcia. Jednak prostownik nie ma zdolności regulacji częstotliwości, co czyni go nieodpowiednim wyborem do zasilania silników indukcyjnych, które wymagają zmiennej częstotliwości do płynnej regulacji prędkości obrotowej. Stycznik, z drugiej strony, jest elementem elektromechanicznym, który służy do załączania lub wyłączania obwodów elektrycznych, ale nie ma możliwości zmiany parametrów napięcia czy częstotliwości, co ogranicza jego zastosowanie w kontekście regulacji silników. Chopper, będący urządzeniem do regulacji napięcia w aplikacjach zasilania, również nie oferuje możliwości modyfikacji częstotliwości wyjściowej. Typowe błędy myślowe, które mogą prowadzić do tych niepoprawnych wniosków, obejmują mylenie funkcji prostowników i falowników, a także niedocenianie znaczenia regulacji częstotliwości w kontekście wydajności silników elektrycznych. W rzeczywistości, aby efektywnie sterować silnikami indukcyjnymi, kluczowe jest zastosowanie falowników, które są zaprojektowane z myślą o tej konkretnej funkcji.

Pytanie 33

Który z wymienionych materiałów znajduje zastosowanie w konstrukcjach spawanych?

A. Żeliwo białe

B. Stal wysokowęglowa

C. Żeliwo szare

D. Stal niskowęglowa

Wybór materiału do konstrukcji spawanych jest kluczowy, a materiały takie jak stal wysokowęglowa, żeliwo białe oraz żeliwo szare nie są odpowiednie do tego typu zastosowań. Stal wysokowęglowa, zawierająca powyżej 0,6% węgla, ma tendencję do bycia kruchą po spawaniu, co może prowadzić do powstawania pęknięć oraz osłabienia struktury. Tego typu stal jest bardziej odpowiednia do produkcji narzędzi, sprężyn czy elementów wymagających wysokiej twardości, a nie do konstrukcji, gdzie kluczowa jest plastyczność i odporność na obciążenia. Żeliwo białe, z kolei, charakteryzuje się wysoką twardością i jest stosowane w produkcji odlewów, ale jego kruchość sprawia, że nie nadaje się do spawania. Żeliwo szare, mimo że ma lepsze właściwości plastyczne niż żeliwo białe, również nie jest optymalnym materiałem do konstrukcji spawanych. Jego strefy osnowy grafitowej mogą ulegać zniszczeniu podczas spawania, co prowadzi do obniżenia wytrzymałości połączeń. Wybór niewłaściwego materiału do spawania może prowadzić do poważnych problemów inżynieryjnych i zagrożeń bezpieczeństwa, dlatego kluczowe jest stosowanie stali niskowęglowej, która zapewnia odpowiednią jakość oraz wydajność w konstrukcjach spawanych.

Pytanie 34

Wskaż prawidłowe przyporządkowanie cyfr wskazujących części sprzęgła kłowego do ich nazw.

	Piasta sprzęgła	Kołnierz przykręcany	Wkładka elastyczna	Pierścienie osadcze	Podkładka zabezpieczająca
Przyporządkowanie 1.	1	2	3	4 \| 5	6
Przyporządkowanie 2.	3	1	2	4 \| 5	6
Przyporządkowanie 3.	4	2	3	5 \| 6	1
Przyporządkowanie 4.	5	1	2	4 \| 6	3

A. Przyporządkowanie 3.

B. Przyporządkowanie 4.

C. Przyporządkowanie 2.

D. Przyporządkowanie 1.

Odpowiedź jest prawidłowa, ponieważ przyporządkowanie 1. dokładnie odzwierciedla rzeczywiste rozmieszczenie i funkcje poszczególnych części sprzęgła kłowego. W praktyce, zrozumienie tych elementów jest kluczowe dla prawidłowego montażu i konserwacji urządzeń mechanicznych. Na przykład, płytka sprzęgła, oznaczona cyfrą 1, jest podstawowym elementem, który łączy różne części, a jej prawidłowe umiejscowienie zapewnia stabilność całego systemu. Kołnierz przykręcany (oznaczony cyfrą 2) odpowiada za mocowanie, co jest szczególnie istotne w kontekście obciążeń dynamicznych występujących w pracy sprzęgła. Wkładka elastyczna (cyfra 3) pełni kluczową rolę w amortyzacji drgań, co wpływa na żywotność oraz efektywność działania całego mechanizmu. Pozostałe elementy, takie jak pierścienie osadcze (4 i 5) i podkładka zabezpieczająca (6), również mają swoje określone funkcje, które są niezbędne dla prawidłowego działania sprzęgła. Zrozumienie tych interakcji jest nie tylko istotne z perspektywy inżynieryjnej, ale również w kontekście zachowania standardów jakości i bezpieczeństwa w przemyśle.

Pytanie 35

Wskaż gatunek stali, z której należy wykonać niepodatne na korozję żaroodporne ramię robota przemysłowego.

A. 1.2311

B. 1.3343

C. 1.0037

D. 1.4541

Wybór stali 1.3343, 1.2311 lub 1.0037 jako materiału na ramię robota przemysłowego jest nietrafiony z kilku kluczowych powodów. Stal 1.3343, będąca stalą szybkotnącą, została zaprojektowana z myślą o narzędziach skrawających, a jej właściwości nie są dostosowane do pracy w warunkach, gdzie kluczowe są odporność na korozję i wysokie temperatury. Chociaż charakteryzuje się twardością, to nie jest odpowiednia do zastosowań, gdzie występuje ryzyko kontaktu z wodą lub innymi substancjami chemicznymi, które mogą powodować korozję. Z kolei stal 1.2311, będąca stalą narzędziową, jest przeznaczona do produkcji form wtryskowych i nie jest odporna na korozję, co czyni ją nieodpowiednią w kontekście wymaganej trwałości. Ostatnia z wymienionych stali, 1.0037, to stal konstrukcyjna węglowa, która choć może być stosowana w konstrukcjach, nie ma właściwości nierdzewnych ani żaroodpornych. Wybór niewłaściwego rodzaju stali może prowadzić do szybkiej degradacji elementów roboczych, co z kolei wpływa na bezpieczeństwo i efektywność pracy całego systemu automatyzacji. Dlatego kluczowe jest, aby przy doborze materiałów kierować się ich specyfiką oraz wymaganiami aplikacji, a nie tylko ich dostępnością lub ceną.

Pytanie 36

W przedstawionym na schemacie układzie sterowania siłownikiem jednostronnego działania tłoczysko siłownika powinno się wysuwać przy jednoczesnym naciśnięciu obu przycisków. Który zawór należy zamontować w układzie w miejscu oznaczonym symbolem X?

A. Dławiąco-zwrotny.

B. Podwójnego sygnału.

C. Szybkiego spustu.

D. Przełącznik obiegu.

Zawór podwójnego sygnału jest kluczowym elementem w układzie sterowania siłowników jednostronnego działania, gdzie wymagana jest współpraca dwóch sygnałów sterujących. Główną funkcją tego zaworu jest umożliwienie przepływu medium tylko wówczas, gdy oba przyciski są naciśnięte, co jest niezbędne do prawidłowego wysunięcia tłoczyska siłownika. Takie rozwiązanie zapobiega przypadkowemu uruchomieniu siłownika, co mogłoby prowadzić do niebezpiecznych sytuacji. W praktyce zawory podwójnego sygnału są często wykorzystywane w aplikacjach automatyki przemysłowej, takich jak linie montażowe, gdzie zachowanie ścisłej kontroli nad procesem jest kluczowe. Standardy takie jak ISO 4414 dotyczące bezpieczeństwa w układach pneumatycznych podkreślają znaczenie prawidłowego doboru elementów sterujących, co w tym przypadku potwierdza zasadność wyboru zaworu podwójnego sygnału. Dzięki niemu osiągnięcie precyzyjnego i bezpiecznego działania systemu jest możliwe, co jest fundamentem nowoczesnych rozwiązań automatyzacyjnych.

Pytanie 37

Który miernik należy zastosować w układzie, którego schemat przedstawiono na rysunku, w celu pomiaru napięcia metodą bezpośrednią?

A. Watomierz.

B. Omomierz.

C. Amperomierz.

D. Woltomierz.

Omomierz, watomierz i amperomierz to urządzenia pomiarowe, które pełnią różne funkcje, których zastosowanie w kontekście pomiaru napięcia jest niewłaściwe. Omomierz służy do pomiaru rezystancji, co jest zupełnie innym rodzajem pomiaru niż pomiar napięcia. Użytkownicy mogą błędnie myśleć, że pomiar rezystancji może dostarczyć informacji o napięciu w obwodzie, co jest nieprawidłowe. Z kolei watomierz, który mierzy moc elektryczną, również nie odpowiada na pytanie o pomiar napięcia. Mimo że moc jest funkcją napięcia i natężenia prądu, nie jest to narzędzie do bezpośredniego pomiaru napięcia. Amperomierz, z drugiej strony, mierzy natężenie prądu w obwodzie, co także nie odpowiada na pytanie o napięcie. Często pojawia się mylne przekonanie, że jedno narzędzie pomiarowe może zastąpić inne, jednak każdy przyrząd pomiarowy jest zaprojektowany do specyficznych pomiarów, które odpowiadają jego zasadzie działania. Właściwe zrozumienie funkcji tych urządzeń jest kluczowe dla prawidłowego przeprowadzania pomiarów oraz interpretacji wyników, co ma fundamentalne znaczenie w szerokim zakresie dziedzin inżynieryjnych i technologicznych.

Pytanie 38

Którego urządzenia dotyczą podane w tabeli parametry?

Ilość wejść 24 VDC
Ilość wyjść przekaźnikowych
Rozszerzenie we/wy	Maksymalna ilość
	Maksymalna ilość we/wy
Pojemność programu
Czas przetwarzania	Instrukcji podstawowych
	systemowych
Pamięć danych	Wewnętrznych bajtów
	Słów wewnętrznych
	Timery
	Liczniki
Zasilanie	Znamionowe napięcie zasilania

A. Czujnika optycznego.

B. Falownika.

C. Sterownika PLC.

D. Silnika.

Sterownik PLC, czyli Programmable Logic Controller, jest kluczowym elementem w automatyzacji procesów przemysłowych. Parametry takie jak liczba wejść i wyjść, możliwość rozszerzenia tych wejść i wyjść, pojemność programu oraz czas przetwarzania instrukcji są typowe dla tego urządzenia. Sterowniki PLC są programowalne i umożliwiają realizację złożonych algorytmów sterujących, co jest niezbędne w nowoczesnych liniach produkcyjnych. Na przykład, w przemyśle motoryzacyjnym, sterowniki PLC mogą być używane do kontrolowania procesów montażowych, synchronizując pracę robotów i maszyn. Dodatkowo, możliwość monitorowania danych w czasie rzeczywistym oraz implementacji logiki sekwencyjnej dostosowuje je do różnych zastosowań, co potwierdza ich wszechstronność. Warto również podkreślić, że zastosowanie sterowników PLC zgodnie z zasadami automatyzacji, jak IEC 61131-3, zapewnia efektywność i zgodność z międzynarodowymi standardami.

Pytanie 39

Żarówka świeci w układzie przedstawionym na schemacie

A. D.

B. C.

C. B.

D. A.

Podczas analizy odpowiedzi, które nie prowadzą do świecenia żarówki w układzie, można zauważyć kilka powszechnych błędów myślowych. W przypadku układów elektrycznych, szczególnie tych, które zawierają diody, fundamentalne znaczenie ma zrozumienie kierunku przepływu prądu. Jeśli dioda jest podłączona w kierunku zaporowym, co ma miejsce w odpowiedziach A, C i D, to nie pozwoli na przepływ prądu, a tym samym żarówka pozostanie zgaszona. W takim przypadku użytkownik może mylnie sądzić, że dioda w ogóle nie wpływa na działanie żarówki, nie biorąc pod uwagę, że jej rola w układzie jest kluczowa. W praktyce, diody są często wykorzystywane w obwodach zabezpieczających, ale ich niewłaściwe podłączenie może prowadzić do całkowitego braku działania urządzenia. Innym typowym błędem jest ignorowanie zasadności stosowania diod w układach szeregowych. W sytuacji, gdy dioda i żarówka są połączone w szereg, ale dioda jest w kierunku zaporowym, prąd nie będzie mógł przepływać przez żarówkę, co uniemożliwi jej świecenie. Zrozumienie tych zasad jest krytyczne dla osób pracujących w dziedzinie elektroniki, ponieważ niewłaściwe podłączenie komponentów może prowadzić nie tylko do awarii sprzętu, ale również do zagrożeń bezpieczeństwa. Użytkownicy powinni zatem podchodzić do analizy schematów elektrycznych z uwagą i wiedzą teoretyczną, aby prawidłowo ocenić, jak każdy element wpływa na funkcjonowanie całego układu.

Pytanie 40

~230V Zadaniem kondensatora C1 w układzie, którego schemat przedstawiono na rysunku, jest

A. zmiana przebiegu napięcia wyjściowego z dwupołówkowego na jednopołówkowy.

B. zmniejszenie tętnień.

C. zmiana przebiegu napięcia wyjściowego z jednopołówkowego na dwupołówkowy.

D. stabilizacja sygnału na wyjściu układu.

Wybór odpowiedzi, która sugeruje, że kondensator zmienia przebieg napięcia wyjściowego na dwupołówkowy lub jednopołówkowy, jest nieporozumieniem dotyczącym zasad działania kondensatorów w układach prostowniczych. Kondensatory nie mają zdolności do przekształcania formy przebiegu napięcia; ich funkcja opiera się na gromadzeniu i oddawaniu ładunku, co wpływa na wygładzanie napięcia. Zmiana przebiegu napięcia, z jednopołówkowego na dwupołówkowy, jest realizowana przez inne elementy układu, takie jak mostki prostownicze, które umożliwiają wykorzystanie obu połówek cyklu prądu zmiennego. W kontekście stabilizacji sygnału, nie jest to bezpośrednia funkcja kondensatora, ponieważ stabilizatory napięcia pełnią tę rolę, zapewniając stałe napięcie wyjściowe niezależnie od zmian w obciążeniu czy napięciu zasilającym. W związku z tym, stwierdzenie, że kondensator stabilizuje sygnał, prowadzi do mylnych wniosków o jego właściwościach. Typowe błędy w myśleniu mogą wynikać z niewłaściwego zrozumienia roli kondensatorów w obwodach oraz ich funkcji w filtracji. Wiedza na temat właściwego zastosowania kondensatorów i ich ograniczeń jest kluczowa, aby uniknąć błędów projektowych oraz zapewnić prawidłowe funkcjonowanie układów elektronicznych.
