Informacje o egzaminie:

Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.10 - Montaż i uruchamianie urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 7 maja 2026 21:01
Data zakończenia: 7 maja 2026 21:12

Egzamin zdany!

Wynik: 34/40 punktów (85,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

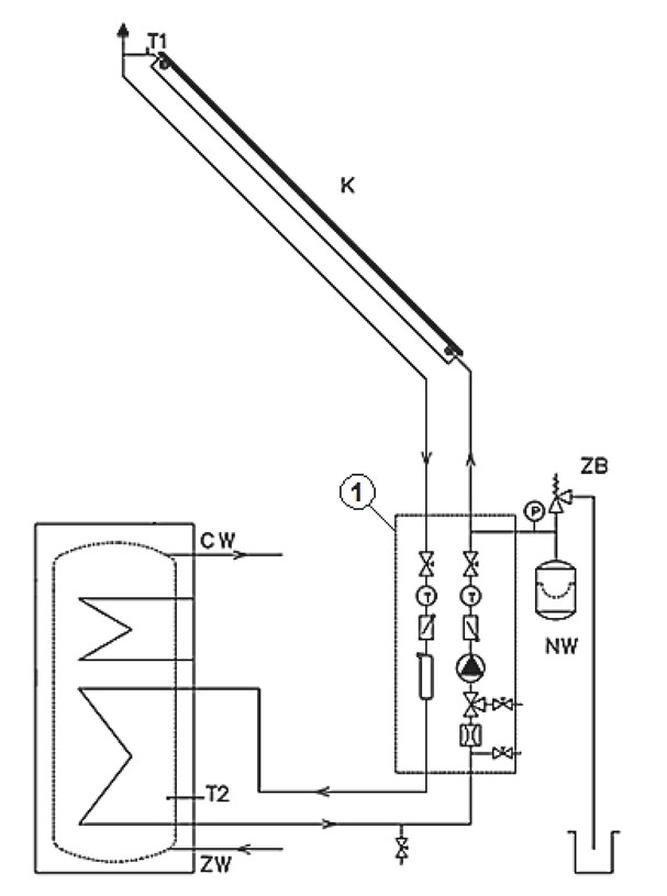

Na rysunku instalacji solarnej do przygotowywania ciepłej wody użytkowej numerem 1 oznaczono

A. wymiennik CWU.

B. solarną grupę pompową.

C. zawór spustowy.

D. zawory umożliwiające płukanie, napełnianie oraz opróżnianie instalacji.

Poprawna odpowiedź wskazuje na solarną grupę pompową, która jest kluczowym elementem instalacji solarnych. To urządzenie składa się z zestawu komponentów, w tym pomp, zaworów, manometrów i innych elementów regulacyjnych, które umożliwiają efektywną cyrkulację czynnika roboczego. W praktyce, solarna grupa pompową odpowiada za transport ciepła z kolektorów słonecznych do wymiennika ciepła, gdzie ciepło jest przekazywane do wody użytkowej. Właściwe dobranie i konfiguracja solarnych grup pompowych są kluczowe dla zapewnienia efektywności energetycznej całego systemu. Dobrze zaprojektowana instalacja powinna również uwzględniać normy i standardy branżowe, takie jak PN-EN 12976 dotyczące systemów solarnych. Zastosowanie odpowiednich komponentów w solarnej grupie pompowej wpływa na szybkość reakcji systemu na zmiany temperatury oraz na jego niezawodność w dłuższym okresie eksploatacji.

Pytanie 2

Dwuosobowa ekipa monterów wykonała instalację solarną w czasie 8 godzin. Stawka za jedną godzinę pracy wynosi 25 zł. Do kosztów robocizny doliczono wydatki pośrednie równe 50% kosztów robocizny. Dodatkowo, obliczono zysk w wysokości 10% od całkowitej sumy robocizny oraz wydatków pośrednich. Jaka jest wartość prac?

A. 550 zł

B. 560 zł

C. 600 zł

D. 660 zł

Aby obliczyć wartość robót związanych z instalacją solarną, należy najpierw określić całkowity koszt robocizny. Dwóch monterów pracowało przez 8 godzin, co daje łącznie 16 roboczogodzin (2 monterów x 8 godzin). Przy stawce 25 zł za roboczogodzinę, całkowity koszt robocizny wynosi 16 roboczogodzin x 25 zł = 400 zł. Następnie należy uwzględnić koszty pośrednie, które wynoszą 50% robocizny, co daje dodatkowe 200 zł (50% z 400 zł). Łączne koszty robocizny oraz koszty pośrednie wynoszą więc 400 zł + 200 zł = 600 zł. Na końcu doliczamy zysk, który wynosi 10% od tej sumy. 10% z 600 zł to 60 zł, co daje całkowitą wartość robót równą 600 zł + 60 zł = 660 zł. Takie podejście do kalkulacji kosztów jest zgodne z zasadami rachunkowości budowlanej oraz dobrymi praktykami w zakresie wyceny robót budowlanych, gdzie uwzględnia się wszystkie aspekty kosztowe, aby osiągnąć realistyczną i dokładną wycenę projektu.

Pytanie 3

Rura łącząca kocioł c.o. na drewno kawałkowe z otwartym naczyniem wzbiorczym ma charakterystykę

A. bezpieczeństwa

B. sygnalizacyjna

C. przelewowa

D. odpowietrzająca

Odpowiedź 'bezpieczeństwa' jest poprawna, ponieważ w instalacjach centralnego ogrzewania, zwłaszcza w systemach z kotłami na drewno kawałkowe i naczyniami wzbiorczymi otwartymi, rura bezpieczeństwa pełni kluczową rolę w zapewnieniu ochrony systemu przed nadmiernym ciśnieniem. W przypadku wzrostu ciśnienia w obiegu, rura bezpieczeństwa umożliwia odprowadzenie nadmiaru wody lub pary, co zapobiega uszkodzeniom kotła oraz innych komponentów systemu. Przykładowo, jeśli temperatura w kotle wzrasta powyżej dopuszczalnych norm, woda przegrzewa się, co może prowadzić do wzrostu ciśnienia. Rura bezpieczeństwa działa jak zawór, umożliwiając bezpieczne odprowadzenie wrzącej wody, co jest zgodne z normami bezpieczeństwa instalacji grzewczych, jak PN-EN 12828. W kontekście praktycznym, niewłaściwe zaprojektowanie lub brak rury bezpieczeństwa w instalacji może prowadzić do poważnych awarii oraz zagrożeń, stąd jej obecność jest niezbędna dla zapewnienia bezpieczeństwa użytkowania.

Pytanie 4

Na podstawie danych zawartych w tabeli wskaż wartość całkowitego rocznego zużycia ciepła.

Wielkość	Wartość	Jednostka miary
Ogrzewana powierzchnia	150	m²
Średnia wysokość pomieszczeń	2,6	m
Jednostkowe zapotrzebowanie na moc cieplną	50	W/m²
Zapotrzebowanie na moc do ogrzewania	7,5	kW
Jednostkowe zużycie ciepła do ogrzewania	120	kWh/(m²·a)
Roczne zużycie ciepła do ogrzewania	18 000	kWh/a
Liczba mieszkańców	4	-
Obliczeniowe zużycie c.w.u.	55	dm³/(osoba·d)
Roczne zużycie c.w.u.	80	m³
Roczne zużycie ciepła do przygotowania c.w.u.	3600	kWh/a

A. 18 000 kWh/a

B. 21 600 kWh/a

C. 3 600 kWh/a

D. 7,5 kW/a

Z tymi odpowiedziami jak 3 600 kWh/a, 18 000 kWh/a i 7,5 kW/a to jest trochę problem. Pierwsza z tych wartości, 3 600 kWh/a, wygląda jakby zużycie energii na ogrzewanie czy c.w.u. było strasznie zaniżone, co raczej nie ma sensu w normalnych warunkach. A 18 000 kWh/a? No, to może być wynik błędnego dodawania albo pominięcia czegoś ważnego, co sprawia, że obliczenia są nieprecyzyjne. Musisz pamiętać, że ogrzewanie i c.w.u. trzeba brać pod uwagę razem, a ich suma powinna odpowiadać prawdziwym potrzebom energetycznym budynku. No i ta ostatnia odpowiedź, 7,5 kW/a, to w ogóle zamieszanie, bo kW/a to jednostka mocy, a nie zużycia energii. To typowy błąd, bo wielu ludzi myli jednostki mocy z jednostkami energii i przez to wyciąga błędne wnioski. Zrozumienie tych podstawowych rzeczy to klucz do prawidłowych obliczeń rocznego zużycia energii i do projektowania lepszych systemów energetycznych.

Pytanie 5

Turbina wiatrowa typu VAWT charakteryzuje się osią obrotu

A. zmienną

B. pionową

C. kośną

D. poziomą

Turbina wiatrowa typu VAWT (Vertical Axis Wind Turbine) jest zaprojektowana w taki sposób, aby jej oś obrotu była pionowa. Taki układ konstrukcyjny ma kilka istotnych zalet, które czynią go atrakcyjnym rozwiązaniem w zastosowaniach wiatrowych. Przede wszystkim, pionowa oś obrotu pozwala na efektywniejsze wykorzystywanie wiatru z różnych kierunków, co jest szczególnie ważne w obszarach, gdzie kierunek wiatru jest zmienny. Dodatkowo, turbiny VAWT są mniej wrażliwe na turbulencje, co zwiększa ich wydajność w warunkach miejskich. Można je instalować w miejscach o ograniczonej przestrzeni, a ich konstrukcja zwykle nie wymaga skomplikowanych systemów kierowania, jak ma to miejsce w turbinach HAWT (Horizontal Axis Wind Turbines). Przykłady zastosowania turbin typu VAWT obejmują instalacje na dachach budynków oraz w parkach wiatrowych w miastach, gdzie tradycyjne turbiny mogą być mniej efektywne.

Pytanie 6

Dobór odpowiedniej powierzchni kolektorów słonecznych do produkcji ciepłej wody użytkowej w budynku jednorodzinnym można przeprowadzić na podstawie zestawów danych, które zawierają następujące informacje:

A. pojemność zbiornika c.w.u., średni współczynnik przewodzenia ciepła, rodzaj kolektora

B. liczba użytkowników korzystających z c.w.u., pojemność zbiornika c.w.u., rodzaj kolektora

C. pojemność zbiornika c.w.u., zapotrzebowanie na ciepło dla budynku, krotność wymian powietrza

D. liczba użytkowników korzystających z c.w.u., krotność wymian powietrza, średni współczynnik przewodzenia ciepła

Dobra, jeśli chodzi o dobór powierzchni kolektorów słonecznych do podgrzewania wody w domu, to jest parę rzeczy, na które warto zwrócić uwagę. Po pierwsze, liczba osób, które będą korzystać z ciepłej wody, ma ogromne znaczenie. Im więcej osób, tym większe potrzeby na ciepłą wodę, a co za tym idzie, więcej energii ze słońca będzie trzeba. Nie można też zapomnieć o pojemności zbiornika na c.w.u., bo musi ona pasować do tego, ile wody będzie potrzebne i jak dużo ciepła będą w stanie dostarczyć kolektory. Typ kolektora też jest ważny, bo to właśnie od niego zależy, jak dobrze będzie działał cały system. W praktyce można na podstawie tych informacji wyliczyć, jak dużą powierzchnię kolektorów należy zamontować, żeby maksymalnie wykorzystać energię słoneczną. Na przykład, w domach z wieloma mieszkańcami i dużymi zbiornikami warto zainwestować w większą powierzchnię kolektorów, żeby wszystko działało sprawnie. Dobrze jest też korzystać z kalkulatorów i programów do symulacji, które uwzględniają lokalne warunki pogodowe i nasłonecznienie, jeśli planujesz taki system.

Pytanie 7

Izolacja przewodów elektrycznych w odcieniu żółto-zielonym określa przewody

A. fazowe

B. ochronne

C. neutralne

D. zerowe

Izolacja przewodów elektrycznych w kolorze żółto-zielonym jest standardem stosowanym w Polsce do oznaczania przewodów ochronnych. Przewody te pełnią kluczową rolę w zapewnieniu bezpieczeństwa instalacji elektrycznych, co jest zgodne z normą PN-IEC 60446. Ich głównym zadaniem jest ochrona przed porażeniem elektrycznym poprzez uziemienie metalowych części instalacji, które w normalnych warunkach nie przewodzą prądu. Przewody ochronne łączą się z systemem uziemiającym, co sprawia, że w przypadku zwarcia prąd płynie w bezpieczny sposób do ziemi, minimalizując ryzyko dla użytkowników. Przykładem zastosowania przewodów ochronnych jest ich wykorzystanie w instalacjach elektrycznych w budynkach mieszkalnych oraz w urządzeniach przemysłowych. Zgodnie z przepisami, każda instalacja elektryczna musi być wyposażona w przewody ochronne, co jest niezbędnym elementem zapewniającym bezpieczeństwo użytkowników.

Pytanie 8

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

Uziemienie wewnętrzne systemu fotowoltaicznego powinno być zrealizowane z

A. przewodu aluminiowego

B. taśmy stalowej ocynkowanej

C. przewodu miedzianego

D. pręta stalowego ocynkowanego

Przewód miedziany jest najlepszym materiałem do wykonania uziemienia wewnętrznego instalacji fotowoltaicznej ze względu na jego doskonałe przewodnictwo elektryczne oraz odporność na korozję. Miedź ma niską rezystancję, co oznacza, że skutecznie odprowadza prąd w przypadku awarii systemu, minimalizując ryzyko porażenia prądem oraz uszkodzeń urządzeń. Zgodnie z normami PN-EN 62305, które regulują kwestie ochrony odgromowej oraz instalacji elektrycznych, zastosowanie przewodów miedzianych do uziemienia jest preferowane, a w wielu przypadkach wręcz obligatoryjne. Praktyczne przykłady zastosowania przewodów miedzianych obejmują zarówno domowe instalacje fotowoltaiczne, jak i większe systemy komercyjne, gdzie ich niezawodność i trwałość mają kluczowe znaczenie. Dodatkowo, miedź nie ulega degradacji w wyniku działania czynników atmosferycznych, co czyni ją idealnym wyborem do zastosowań zewnętrznych, gdzie kontakt z wilgocią i zmiennymi temperaturami może powodować awarie. Warto także zauważyć, że przewody miedziane są łatwe w montażu i zapewniają trwałość oraz efektywność przez długie lata eksploatacji.

Pytanie 10

Na rysunku przedstawiono

A. zgrzewanie rur z kształtką kielichową.

B. połączenie lutowane przewodu miedzianego.

C. zaciskanie rur miedzianych miękkich.

D. usunięcie zadziorów strumieniem powietrza.

Odpowiedź, którą wybrałeś, świetnie odnosi się do lutowania przewodów miedzianych. Jak widać na zdjęciu, to bardzo dobry przykład tego, jak lutowanie łączy elementy. W trakcie lutowania używamy palnika, żeby podgrzać miedź, co sprawia, że lut się topnieje i wypełnia luki między rurami. To naprawdę ważna technika, zarówno w elektryce, jak i hydraulice, bo daje mocne i trwałe połączenia. Miedź jest doskonałym materiałem, bo świetnie przewodzi ciepło i prąd, więc lutowanie w jej przypadku ma szczególne znaczenie. Warto pamiętać, żeby przed lutowaniem dobrze przygotować powierzchnię i używać odpowiednich lutów, bo to wpływa na jakość połączenia. Dzięki temu nie tylko przestrzegamy norm branżowych, ale też działamy bezpieczniej.

Pytanie 11

Aby osiągnąć optymalną efektywność w słonecznej instalacji grzewczej do podgrzewania wody w basenie podczas lata, kolektory powinny być ustawione w stosunku do poziomu pod kątem

A. 30°

B. 60°

C. 90°

D. 45°

Kąt nachylenia kolektorów słonecznych jest kluczowym parametrem wpływającym na ich wydajność. Ustawienie kolektorów pod kątem 30° w sezonie letnim pozwala na optymalne wykorzystanie promieni słonecznych, które w tym okresie są najbardziej intensywne i wysoko na niebie. W Polsce, która znajduje się na szerokości geograficznej około 52°N, ten kąt jest zgodny z zaleceniami ekspertów w dziedzinie energii odnawialnej. Przy takim nachyleniu kolektory są w stanie maksymalnie zbierać energię słoneczną, co przekłada się na efektywniejszy proces podgrzewania wody w basenie. Zastosowanie tego standardowego kąta nachylenia pozwala nie tylko na zwiększenie wydajności instalacji, ale także na obniżenie kosztów eksploatacyjnych, co jest istotne dla użytkowników. W praktyce, dostosowanie kąta nachylenia do warunków lokalnych i pory roku jest elementem dobrych praktyk w projektowaniu systemów solarnych.

Pytanie 12

Na schemacie instalacji c.o. literą A zaznaczono zawór

A. bezpieczeństwa.

B. mieszający.

C. zwrotny kątowy.

D. redukcyjny.

Odpowiedź "zawór mieszający" jest prawidłowa, ponieważ zawór oznaczony literą A na schemacie instalacji centralnego ogrzewania ma kluczową rolę w regulacji temperatury wody. Zawory mieszające są wykorzystywane do łączenia dwóch strumieni wody o różnych temperaturach – na przykład gorącej wody z kotła oraz schłodzonej wody z obiegu grzewczego. Dzięki temu procesowi możliwe jest uzyskanie optymalnej temperatury wody w instalacji, co jest niezbędne dla efektywnego działania systemu c.o. W praktyce, zawory te są często stosowane w nowoczesnych instalacjach grzewczych, co pozwala na oszczędność energii oraz zwiększenie komfortu użytkowników w budynkach. Warto zauważyć, że stosowanie zaworów mieszających jest zgodne z dobrymi praktykami branżowymi, które zalecają stosowanie rozwiązań zwiększających efektywność energetyczną budynków. Dodatkowo, prawidłowa regulacja temperatury wody w obiegu wpływa na wydłużenie żywotności całego systemu grzewczego, co jest istotne z perspektywy ekonomicznej.

Pytanie 13

Urządzenie przedstawione na rysunku przeznaczone jest do

A. kielichowania rur.

B. zaciskania rur.

C. wykonywania otworów w izolacji cieplnej.

D. ogrzewania rur.

To, co widzisz na zdjęciu, to kielichówka do rur. To naprawdę super narzędzie, które ma ogromne znaczenie w instalacjach. Używamy go do kielichowania, co oznacza, że końce rur są rozszerzane, a to pozwala na ich efektywne łączenie. No i mniejsza ilość złączek to mniejsze ryzyko wycieków, więc to na pewno plus! W praktyce, dzięki kielichowaniu, można szybko i sprawnie łączyć rury w systemach wodociągowych i grzewczych. To po prostu ułatwia robotę. I tak, jak zalecają standardy ISO czy normy PN-EN 1057, kielichówka zapewnia, że połączenia są naprawdę trwałe i odporne na wysokie temperatury czy ciśnienie. Idealne do różnych zastosowań budowlanych i przemysłowych.

Pytanie 14

Aby zamontować poziomy wymiennik gruntowy, na początku należy

A. przygotować wykop

B. usunąć wierzchnią warstwę gleby

C. wytyczyć miejsce ułożenia wymiennika

D. określić lokalizację montażu pompy ciepła

Wytyczenie miejsca ułożenia wymiennika gruntowego poziomego jest kluczowym pierwszym krokiem w procesie instalacji. Ten etap pozwala na precyzyjne określenie lokalizacji, w której wymiennik będzie zainstalowany, biorąc pod uwagę czynniki takie jak dostępność terenu, warunki glebowe oraz odległość od budynku. Właściwe wytyczenie miejsca ma wpływ na efektywność działania pompy ciepła oraz na późniejsze prace budowlane. Przykładowo, jeśli wymiennik nie zostanie odpowiednio wytyczony, może to prowadzić do trudności w montażu oraz do ewentualnych problemów z wymianą ciepła, co obniża efektywność systemu. Zgodnie z dobrymi praktykami w branży, przed rozpoczęciem jakichkolwiek prac ziemnych, warto wykonać dokładne pomiary oraz, jeśli to możliwe, skonsultować się z geodetą, aby uniknąć problemów związanych z ułożeniem rur w niewłaściwych warunkach glebowych lub w pobliżu innych instalacji podziemnych.

Pytanie 15

W systemie grzewczym jednowalentnym występuje

A. pompa ciepła, kocioł gazowy oraz grzałka elektryczna

B. pompa ciepła oraz kocioł gazowy

C. wyłącznie pompa ciepła

D. pompa ciepła oraz kocioł olejowy

W monowalentnym systemie grzewczym zastosowanie ma tylko jedno źródło ciepła, którym w tym przypadku jest pompa ciepła. Pompy ciepła są nowoczesnym rozwiązaniem, które efektywnie przekształca energię z otoczenia, taką jak powietrze, woda czy grunt, na energię cieplną. Użycie tylko pompy ciepła w systemie grzewczym pozwala na uzyskanie wysokiej efektywności energetycznej, co jest zgodne z aktualnymi standardami dotyczącymi ochrony środowiska. Przykładem zastosowania pompy ciepła jako jedynego źródła ciepła mogą być budynki pasywne, które dzięki odpowiedniej izolacji i zastosowaniu technologii OZE (odnawialnych źródeł energii) mogą być efektywnie ogrzewane wyłącznie przy pomocy pompy ciepła. Takie rozwiązania przyczyniają się do obniżenia emisji CO2 oraz kosztów eksploatacyjnych, co jest kluczowe w kontekście zrównoważonego rozwoju. W dobrych praktykach branżowych zaleca się ocenę potencjału zastosowania pomp ciepła w danym budynku oraz dostosowanie systemu grzewczego do specyfikacji budowlanej i potrzeb użytkowników.

Pytanie 16

W puszce przyłączeniowej pompy cyrkulacyjnej oznaczone są zaciski zgodnie z przedstawionym rysunkiem. Należy przymocować do nich przewody następujących kolorów, licząc od lewej strony

A. niebieski, czerwony, żółto-zielony.

B. czarny, niebieski, żółto-zielony.

C. niebieski, szary, żółto-zielony.

D. czarny, żółto-zielony, niebieski.

Odpowiedź jest poprawna, ponieważ zgodnie z polskimi normami dotyczącymi kolorów przewodów w instalacjach elektrycznych, przewód fazowy (L) powinien być czarny lub brązowy, przewód neutralny (N) - niebieski, a przewód ochronny (PE) - żółto-zielony. W przypadku pompy cyrkulacyjnej, ważne jest, aby przewody były podłączone w określonej kolejności, co zapewnia prawidłowe działanie urządzenia oraz bezpieczeństwo użytkowania. Przykładowo, niepoprawne podłączenie przewodów może prowadzić do zwarcia, uszkodzenia pompy, a nawet pożaru. Dobrą praktyką jest zawsze przestrzeganie norm i standardów, takich jak PN-IEC 60446, które regulują oznaczenia kolorów przewodów. Dodatkowo, podczas instalacji warto korzystać z dokumentacji technicznej urządzenia, która zazwyczaj zawiera schematy podłączeń oraz informację na temat kolorów przewodów. Zastosowanie się do tych zasad wpływa na bezpieczeństwo i niezawodność systemu elektrycznego w instalacjach cyrkulacyjnych.

Pytanie 17

Jakie materiały mogą być zastosowane do wykonania absorbera w panelach słonecznych?

A. miedzi lub żeliwa

B. aluminium lub miedzi

C. aluminium lub mosiądzu

D. plastiku lub stali

Absorber w kolektorach słonecznych jest kluczowym elementem, który odpowiada za przechwytywanie promieniowania słonecznego i przekształcanie go w ciepło. Materiały takie jak aluminium i miedź charakteryzują się doskonałymi właściwościami przewodzenia ciepła, co czyni je idealnymi do zastosowania w tych systemach. Aluminium jest lekkie, odporne na korozję oraz łatwe w obróbce, co sprawia, że jest powszechnie stosowane w budowie absorberów. Miedź, z kolei, ma jeszcze lepsze właściwości przewodzenia ciepła, co pozwala na szybsze i efektywniejsze przekazywanie energii cieplnej. Dobre praktyki branżowe zalecają używanie tych materiałów, aby zapewnić maksymalną efektywność kolektorów słonecznych, co jest kluczowe w kontekście odnawialnych źródeł energii i efektywności energetycznej budynków. Warto także zauważyć, że odpowiedni dobór materiałów wpływa na trwałość systemu oraz jego zdolność do pracy w zmiennych warunkach atmosferycznych.

Pytanie 18

Współczynnik wydajności pompy ciepła COP określa się jako

A. iloczyn uzyskanej mocy grzewczej i mocy elektrycznej pobranej

B. suma mocy elektrycznej oraz grzewczej

C. iloraz mocy grzewczej uzyskanej do mocy elektrycznej pobranej

D. różnica między pobraną mocą elektryczną a mocą grzewczą

Współczynnik efektywności pompy ciepła, znany jako COP (Coefficient of Performance), jest kluczowym wskaźnikiem efektywności systemów grzewczych i chłodniczych. Definiuje się go jako iloraz uzyskanej mocy grzewczej do pobranej mocy elektrycznej. Taka definicja jest istotna, ponieważ pozwala ocenić, jak efektywnie urządzenie przekształca energię elektryczną w ciepło. Na przykład, jeśli pompa ciepła pobiera 1 kWh energii elektrycznej i wytwarza 4 kWh energii cieplnej, jej COP wynosi 4. Dzięki temu wskaźnikowi można porównywać różne modele pomp ciepła oraz oceniać, które z nich są najbardziej efektywne w danym zastosowaniu. Wysoki współczynnik COP jest korzystny nie tylko z perspektywy finansowej, ale także ekologicznej, gdyż wskazuje na mniejsze zużycie energii i niższe emisje CO2. W odniesieniu do dobrych praktyk branżowych, zaleca się regularne monitorowanie COP, co pozwala na optymalizację pracy systemów oraz ich właściwe serwisowanie.

Pytanie 19

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

Pompa ciepła przez 20 dni dostarczała do domu jednorodzinnego energię równą 2 040 kWh. Jaki jest wskaźnik efektywności energetycznej, jeśli średnia moc pobrana wynosi 2,5 kW?

A. 40,80

B. 4,08

C. 1,70

D. 17,00

Wskaźnik efektywności energetycznej, czyli ten COP (Coefficient of Performance), to ważny element, gdy mówimy o wydajności pompy ciepła. Tutaj mamy do obliczenia, ile energii pompa dostarcza, a ile sama zużywa. Jeśli weźmiemy 2 040 kWh jako energię dostarczoną, to musimy policzyć, ile energii elektrycznej pompa zużyła. Robimy to, mnożąc średnią moc pompy (2,5 kW) przez czas, w którym pracowała. Pracując przez 20 dni, czyli 480 godzin (20 dni x 24h), uzyskujemy 2,5 kW x 480 h = 1 200 kWh. Więc nasz COP wyjdzie 2 040 kWh / 1 200 kWh = 1,70. To fajny przykład, bo pokazuje, jak pompy ciepła mogą pomóc w oszczędzaniu energii, a to ważne nie tylko dla budownictwa, ale i dla środowiska. Wysoki COP oznacza, że system działa dobrze, a to przecież jest istotne, gdy myślimy o zrównoważonym rozwoju.

Pytanie 21

Jakie kształtki należy wykorzystać do wykonania rozłącznych połączeń rur AluPex w systemie podłogowym zintegrowanym z pompą ciepła?

A. skręcanie

B. zgrzewanie

C. zaciskanie

D. klejenie

Skręcanie jest właściwą metodą łączenia rur AluPex w instalacjach podłogowych, zwłaszcza w systemach współpracujących z pompami ciepła. Ta technika pozwala na uzyskanie szczelnych połączeń, które są niezbędne w instalacjach hydraulicznych z niskim ciśnieniem roboczym. W przypadku rur AluPex, które charakteryzują się warstwą aluminium, połączenia skręcane zapewniają doskonałą wytrzymałość mechaniczną i odporność na zmiany temperatury. W praktyce, skręcanie polega na użyciu specjalnych złączek, które są montowane za pomocą klucza, co zapewnia pewność i trwałość połączenia. Zastosowanie tej metody jest zgodne z normami branżowymi, takimi jak PN-EN 12001, które kładą nacisk na bezpieczeństwo i efektywność instalacji. Warto również zaznaczyć, że prawidłowe skręcanie złączek minimalizuje ryzyko wystąpienia przecieków i zwiększa żywotność całego systemu grzewczego.

Pytanie 22

Na podstawie danych producenta rur ogrzewania podłogowego zawartych w tabeli określ maksymalne ciśnienie robocze.

Material	PE-RT/EVOH/PE-RT, PE-RT/AL/PE-RT
Średnice	DN/OD 16, 18 mm
Ciśnienie nominalne	PN 6 (bar) klasa 4, 20-60 °C
Długości handlowe	Zwoje 200, 400 m

A. 16 barów.

B. 6 barów.

C. 18 barów.

D. 4 bary.

Odpowiedź 6 barów jest poprawna, ponieważ zgodnie z danymi producenta rur ogrzewania podłogowego, maksymalne ciśnienie robocze dla rur wykonanych z materiałów PE-RT/EVOH/PE-RT i PE-RT/AL/PE-RT wynosi PN 6, co odpowiada 6 barom. Tabela producenta wskazuje, że ciśnienie to dotyczy rur o średnicach DN/OD 16 oraz 18 mm, które mogą pracować w temperaturach od 20 do 60°C. W praktyce, przy doborze rur do systemu ogrzewania podłogowego, ważne jest, aby nie przekraczać wskazanych wartości ciśnienia roboczego, ponieważ może to prowadzić do uszkodzenia instalacji, a także obniżenia jej efektywności. Dobór odpowiedniego ciśnienia jest istotny nie tylko dla bezpieczeństwa, ale również dla zapewnienia efektywności energetycznej systemu grzewczego. W branży stosuje się różne normy, takie jak PN-EN 1264, które regulują wymagania dotyczące systemów ogrzewania podłogowego, w tym maksymalne ciśnienia robocze.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Na podstawie fragmentu katalogu producenta regulatora ładowania dobierz zabezpieczenie do regulatora Solarix PRS 2020.

Regulator ładowania STECA Solarix PRS	PRS 1010	PRS 1515	PRS 2020	PRS 3030
Parametry operacyjne
Napięcie systemu	12V (24V)
Zużycie własne	< 4 mA
Strona wejściowa DC
Maksymalne napięcie obwodu otwartego U_oc paneli	< 47 V
Maksymalny prąd wejściowy (I_max)	10 A	15 A	20 A	30 A
Strona wyjściowa DC
Napięcie akumulatorów	9V ... 17 V (17,1 V ... 34 V)
Maksymalny prąd obciążenia	10 A	15 A	20 A	30 A
Zakończenie ładowania	13,9 V (27,8 V)
Ładowanie boost	14,4 V (28,8 V)
Ładowanie wyrównawcze	14,7 V (29,4 V)
Załączenie po rozłączeniu (LVR)	12,4 V ... 12,7 V (24,8 V ... 25,4 V)
Rozłączenie akumulatora (LVD)	11,2 V ... 11,6 V (22,4 V ... 23,2 V))
Warunki pracy
Temperatura otoczenia	-25°C ÷ +50°C
Montaż i podłączenie
Terminal	16 mm² / 25 mm² - AWG 6 / 4
Ochrona	IP 32
Wymiary (D x W x G)	187 x 96 x 45 mm
Masa	345 g

A. 30 A

B. 15 A

C. 20 A

D. 10 A

Wybranie zabezpieczenia o wartości 20 A dla regulatora ładowania Solarix PRS 2020 jest prawidłowe, ponieważ maksymalny prąd wejściowy (I_max) zgodnie z informacjami zawartymi w katalogu producenta wynosi właśnie 20 A. Dobrze dobrane zabezpieczenie jest kluczowe dla efektywnej pracy systemu fotowoltaicznego, ponieważ chroni zarówno regulator, jak i akumulatory przed nadmiernym prądem, który mógłby prowadzić do ich uszkodzenia lub skrócenia żywotności. W praktyce, zabezpieczenie powinno być dostosowane do maksymalnych parametrów urządzenia, aby zapewnić optymalne działanie. W branży fotowoltaicznej zaleca się stosowanie zabezpieczeń o wartości nieprzekraczającej maksymalnego prądu wejściowego, co zmniejsza ryzyko przeciążenia. Przy doborze zabezpieczeń niezbędne jest również uwzględnienie warunków pracy oraz specyfiki instalacji, co jest istotnym elementem w zgodności z normami bezpieczeństwa. Warto także pamiętać, że właściwe zabezpieczenie wpływa na stabilność oraz wydajność całego systemu, co jest kluczowe dla inwestycji w odnawialne źródła energii.

Pytanie 25

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

Pomiar prędkości wiatru dla turbiny wiatrowej realizowany jest dzięki urządzeniu umieszczonemu w systemie instalacyjnym?

A. stereometr

B. anemometr

C. anemostat

D. oscyloskop

Oscyloskop to instrument, który służy do pokazywania sygnałów elektrycznych, więc nie ma sensu używać go do mierzenia prędkości wiatru. Jakby nie patrzeć, to byłoby totalnie błędne, bo on nie jest do meteologii, tylko do analizy sygnałów zmiennych w czasie, na przykład napięcia. Z kolei stereometr to narzędzie do mierzenia objętości i powierzchni, więc nie ma to nic wspólnego z pomiarami wiatru. Anemostat to jeszcze coś innego – reguluje przepływ powietrza w wentylacjach, a nie mierzy prędkości wiatru. W kontekście turbin wiatrowych, użycie odpowiednich narzędzi do pomiarów atmosferycznych to kluczowa sprawa, bo źle dobrane narzędzia mogą prowadzić do złych decyzji w projektach. Nieprawidłowe pomiary to wcale nie jest fajna sprawa, bo mogą wpływać na efektywność turbin i rentowność projektów związanych z energią wiatrową.

Pytanie 27

Do czego służy narzędzie przedstawione na ilustracji?

A. Gięcia rur miedzianych.

B. Wykonywania kołnierza na rurach karbowanych.

C. Cięcia rur wielowarstwowych.

D. Zaprasowywania rur miedzianych.

Narzędzie przedstawione na ilustracji to giętarka do rur, której głównym przeznaczeniem jest gięcie rur miedzianych. Dzięki zaawansowanej konstrukcji, giętarka umożliwia uzyskanie pożądanych kształtów bez ryzyka uszkodzenia materiału, co jest kluczowe w zastosowaniach hydraulicznych oraz instalacjach grzewczych. W praktyce, stosując giętarkę, można z łatwością formować rury do różnych kątów, co jest niezbędne przy projektowaniu systemów, gdzie przestrzeń jest ograniczona. Warto zauważyć, że gięcie rur miedzianych zgodnie z obowiązującymi standardami, takimi jak PN-EN 1057, zapewnia nie tylko estetykę wykonania, ale również trwałość i niezawodność instalacji. Przykładem może być zastosowanie w instalacjach ciepłej wody, gdzie konieczne jest unikanie wszelkich kątów ostrych, które mogłyby prowadzić do zwiększonego oporu przepływu. Dobrą praktyką jest również używanie giętarek w połączeniu z odpowiednimi narzędziami ochronnymi, co minimalizuje ryzyko kontuzji podczas pracy.

Pytanie 28

Podstawowym urządzeniem do pomiaru i analizy charakterystyki prądowo-napięciowej jest

A. czujnik natężenia promieniowania słonecznego.

B. refraktometr.

C. falownik szeregowy.

D. regulator ładowania.

Wybór innych urządzeń, takich jak falownik szeregowy, regulator ładowania czy refraktometr, pokazuje powszechne nieporozumienia dotyczące roli różnych technologii w systemach fotowoltaicznych. Falownik szeregowy jest kluczowym elementem w przetwarzaniu energii z paneli słonecznych na prąd zmienny, jednak jego zadaniem nie jest pomiar charakterystyki prądowo-napięciowej. Regulator ładowania kontroluje proces ładowania akumulatorów, ale nie dostarcza informacji na temat natężenia promieniowania słonecznego. Refraktometr natomiast służy do pomiaru indeksu załamania światła w cieczy i nie ma zastosowania w kontekście analizy wydajności ogniw fotowoltaicznych. Takie podejście do tematu może wynikać z mylnego zrozumienia funkcji poszczególnych urządzeń oraz ich zastosowania w kontekście systemów energetyki odnawialnej. Kluczowe jest zrozumienie, że każdy z tych komponentów pełni określoną rolę w systemie, a ich funkcje są komplementarne, a nie zamienne. Użytkownicy często błędnie utożsamiają różne urządzenia z tymi samymi zastosowaniami, co prowadzi do nieprawidłowych wniosków i decyzji w projektowaniu oraz eksploatacji instalacji fotowoltaicznych. Warto inwestować czas w naukę i zrozumienie specyfiki poszczególnych urządzeń, co przyczyni się do efektywniejszego wykorzystania technologii OZE.

Pytanie 29

Do obróbki krawędzi rur miedzianych, które są stosowane w instalacjach ciepłej wody użytkowej i zostały przycięte na odpowiednią długość, należy zastosować

A. giętarki

B. gwinciarki

C. zaginarki

D. gradownicy

Gradownice to narzędzia wykorzystywane do obróbki końców rur, w tym rur miedzianych, w celu uzyskania gładkich i równych krawędzi. Ich zastosowanie jest kluczowe w montażu instalacji ciepłej wody użytkowej, ponieważ zgrubne lub nierówne krawędzie mogą prowadzić do problemów z uszczelnieniem połączeń, co z kolei może skutkować wyciekami i innymi awariami. Gradownice działają na zasadzie mechanicznego usuwania nadmiaru materiału, co pozwala na precyzyjne wygładzenie krawędzi. W praktyce, korzyści płynące z użycia gradownicy obejmują nie tylko poprawę estetyki połączeń, ale również wzrost ich trwałości oraz niezawodności. Zgodnie z obowiązującymi standardami w branży sanitarno-grzewczej, odpowiednio obrobione krawędzie rur miedzianych są kluczowe dla zapewnienia szczelności połączeń lutowanych czy też gwintowanych. Zastosowanie gradownicy jest szczególnie zalecane w sytuacjach, gdy rury są poddawane dużym obciążeniom termicznym i ciśnieniowym, co jest typowe dla instalacji ciepłej wody użytkowej.

Pytanie 30

W miarę zwiększania się temperatury ogniwa fotowoltaicznego o 1°C, jego sprawność spadnie o mniej więcej

A. 0,5%

B. 0,1%

C. 2,5%

D. 1,6%

Wiesz, sprawność ogniwa fotowoltaicznego spada o jakieś 0,5%, gdy temperatura wzrasta o 1 stopień Celsjusza. To dlatego wyższe temperatury wpływają na wydajność ogniw – po prostu zwiększa to opór wewnętrzny materiału, przez co mamy mniejsze napięcie i prąd. Dlatego w przypadku instalacji fotowoltaicznych warto dobierać moduły z niskim współczynnikiem temperaturowym. To pozwoli zaoszczędzić energię, szczególnie w cieplejszych miesiącach. Projektanci systemów PV powinni też brać pod uwagę lokalne warunki klimatyczne, żeby jak najlepiej zoptymalizować swoje instalacje. Przy wyborze komponentów, jak np. inwertery, dobrze jest zwrócić uwagę na ich wydajność w różnych temperaturach. Na ogół znajomość tego, jak temperatura wpływa na wydajność ogniw, jest mega ważna, żeby maksymalizować zyski z inwestycji w energię odnawialną.

Pytanie 31

Zestaw paneli słonecznych składa się z panelu fotowoltaicznego, regulatora ładowania oraz dwóch akumulatorów połączonych równolegle, każdy o napięciu 12 V. Jakie urządzenie należy zastosować, aby dostosować ten zestaw do zasilania odbiornika prądu zmiennego 230V/50Hz?

A. Prostownik dwupołówkowy 230V

B. Prostownik jednopołówkowy 230V

C. Inwerter 24V DC / 230V AC

D. Inwerter 12V DC / 230V AC

Wybór inwertera 24V DC / 230V AC jest niewłaściwy, ponieważ zestaw akumulatorów w tym przypadku ma napięcie nominalne 12 V. Zastosowanie inwertera o wyższym napięciu wejściowym niż oferowane przez akumulatory prowadziłoby do niemożności działania inwertera, co skutkuje brakiem zasilania dla odbiorników AC. Ponadto, prostownik jednopołówkowy 230V i prostownik dwupołówkowy 230V to urządzenia, które nie mają zastosowania w tej konfiguracji. Prostowniki służą do przekształcania napięcia zmiennego (AC) na napięcie stałe (DC), co w kontekście zasilania odbiorników prądu zmiennego jest nieefektywne i niewłaściwe. Z kolei nie rozumienie różnicy między napięciem stałym a zmiennym często prowadzi do mylnych przekonań o możliwości bezpośredniego połączenia odbiorników AC z systemem DC, co jest technicznie niemożliwe. Kluczowe jest zrozumienie, że wszelkie urządzenia wymagające zasilania z sieci 230 V muszą być zasilane przez odpowiedni inwerter, który przetwarza energię z akumulatorów, a dobór nieodpowiedniego inwertera może skutkować uszkodzeniem sprzętu oraz obniżeniem efektywności całej instalacji fotowoltaicznej.

Pytanie 32

Na liście materiałów potrzebnych do realizacji instalacji fotowoltaicznej znajduje się symbol YDYt 3×2,5. Co oznacza ten symbol w kontekście rodzaju przewodu?

A. wielodrutowym miedzianym do realizacji instalacji elektrycznej wewnątrz budynku w tynku

B. wielodrutowymi miedzianymi do podłączenia akumulatora z regulatorem ładowania

C. jednodrutowymi miedzianymi do realizacji instalacji elektrycznej wewnątrz budynku w tynku

D. jednodrutowymi aluminiowymi do połączenia w szereg akumulatorów

Odpowiedź jest prawidłowa, ponieważ symbol YDYt 3×2,5 oznacza przewód o trzech żyłach wykonanych z miedzi, które są jednodrutowe. Przewody YDYt są szczególnie zalecane do stosowania w instalacjach elektrycznych wewnętrznych, zwłaszcza w systemach osprzętu budowlanego, gdzie umieszczane są w tynku. Użycie przewodów jednodrutowych zapewnia lepszą przewodność elektryczną i mniejsze straty energii w porównaniu do przewodów wielodrutowych, co czyni je bardziej efektywnymi w długoterminowych instalacjach. Przykładem zastosowania tego typu przewodów mogą być instalacje oświetleniowe lub gniazdka elektryczne, gdzie wymagana jest stabilność i niezawodność połączeń. Przewody YDYt są zgodne z normami PN-IEC 60228, co potwierdza ich wysoką jakość oraz bezpieczeństwo stosowania w budynkach mieszkalnych i użyteczności publicznej.

Pytanie 33

Na rysunku przedstawiono oznaczenie graficzne zaworu

A. zwrotnego.

B. kątowego.

C. prostego.

D. redukcyjnego.

Zawór prosty jest podstawowym elementem w systemach hydraulicznych i pneumatycznych. Jego oznaczenie graficzne, które przedstawia dwa trójkąty skierowane wierzchołkami do siebie, jest powszechnie stosowane w schematach instalacji, co ułatwia ich zrozumienie i interpretację. Zawory te charakteryzują się bezpośrednim, niezakłóconym przepływem medium, co jest kluczowe w wielu zastosowaniach, takich jak przemysł chemiczny, energetyczny czy hydraulika. Dobrym przykładem zastosowania zaworu prostego jest regulacja przepływu w układach chłodzenia, gdzie ważne jest, aby medium mogło swobodnie przepływać bez zbędnych oporów. Standardy branżowe, takie jak ISO 1219, szczegółowo opisują oznaczenia zaworów, co jest istotne dla inżynierów i techników w celu zapewnienia zgodności i łatwego rozpoznawania elementów w dokumentacji technicznej. Zrozumienie różnic między różnymi typami zaworów jest kluczowe dla efektywnego projektowania i eksploatacji instalacji.

Pytanie 34

Jakie narzędzia są potrzebne do montażu instalacji w systemie PEX skręcanym?

A. obcinak do rur, gratownik oraz zaciskarka

B. obcinak do rur, gratownik i zestaw kluczy płaskich

C. kalibrator do rur z fazownikiem, obcinak do rur oraz zaciskarka

D. kalibrator do rur z fazownikiem, obcinak do rur oraz zestaw kluczy płaskich

No więc, wybierając kalibrator do rur z fazownikiem, obcinak do rur oraz zestaw kluczy płaskich, robisz naprawdę dobry krok w stronę prawidłowego montażu instalacji w systemie PEX. Kalibrator pomoże Ci super dopasować końcówkę rury PVC do złączek, co jest mega ważne, żeby wszystko było szczelne. Obcinak pozwala na precyzyjne cięcie rur PEX, więc nie musisz się martwić, że coś będzie krzywo, co mogłoby wprowadzić jakieś niepożądane zanieczyszczenia do systemu. A klucze płaskie? Bez nich ani rusz, bo dokręcanie połączeń to podstawa, żeby nic nie przeciekało. Jak dobrze to wszystko zrobisz, to unikniesz wycieków i problemów z instalacją, co w sumie jest najważniejsze dla bezpiecznego i sprawnego działania systemów wodno-kanalizacyjnych. Zresztą, dobrze wykonane połączenia na pewno przyczynią się do dłuższej żywotności całej instalacji, co jest zgodne z tym, co mówi się w branży.

Pytanie 35

Na podstawie przedstawionych w tabeli danych technicznych płaskich kolektorów słonecznych wskaż, który z nich ma najwyższą sprawność optyczną.

Transmisyjność pokrywy przezroczystej	0,92	0,90	0,86	0,90
Emisyjność absorbera	0,10	0,90	0,80	0,15
Absorpcyjność absorbera	0,95	0,88	0,90	0,90
	A	B	C	D

A. C.

B. B.

C. D.

D. A.

Wybór innej odpowiedzi, niż A, może wynikać z kilku błędnych założeń dotyczących sprawności optycznej kolektorów słonecznych. Nierzadko, w wyniku analizy danych technicznych, można skupić się na innych parametrów kolektorów, takich jak cena, materiał wykonania czy nawet kształt, co jednak nie wpływa bezpośrednio na ich efektywność w kontekście absorpcji energii słonecznej. Niektóre osoby mogą mylić sprawność optyczną z ogólnymi parametrami wydajności systemów solarnych, takimi jak sprawność cieplna, co prowadzi do błędnych wniosków co do wyboru odpowiedniego kolektora. Warto pamiętać, że sprawność optyczna dotyczy wyłącznie zdolności do pochłaniania światła, a nie samych właściwości cieplnych. Kolektory, które mogą wydawać się atrakcyjne ze względu na inne cechy, mogą w rzeczywistości charakteryzować się niską sprawnością optyczną, co skutkuje mniejszą ilością energii cieplnej dostępnej do wykorzystania. Niezrozumienie tego kluczowego aspektu, jakim jest iloczyn transmisyjności pokrywy i absorpcyjności absorbera, może prowadzić do wyborów, które na dłuższą metę będą nieefektywne energetycznie oraz kosztowne w eksploatacji.

Pytanie 36

Jakie cechy posiada słoma jako biopaliwo?

A. znaczna emisja CO2 do atmosfery podczas spalania

B. wysoka odporność na wilgoć

C. niska kaloryczność wynosząca około 15 MJ/kg

D. duża kaloryczność wynosząca około 25 MJ/kg

Słoma jako biopaliwo wykazuje niską kaloryczność, oscylującą wokół 15 MJ/kg, co czyni ją mniej efektywnym źródłem energii w porównaniu do innych biopaliw, takich jak drewno czy pelet, które mogą osiągać wartość do 25 MJ/kg. To ograniczenie kaloryczności sprawia, że jej użycie w instalacjach energetycznych wymaga dostosowania technologii spalania oraz efektywnego zarządzania surowcem. Przykładowo, w piecach przemysłowych z odpowiednimi systemami odzysku ciepła, słoma może być wykorzystana w procesach produkcyjnych, takich jak suszenie czy ogrzewanie w zakładach przetwórstwa rolno-spożywczego. Zgodnie z normami dotyczącymi biopaliw, kluczowe jest także uwzględnienie aspektów ekologicznych, takich jak zmniejszenie emisji CO2 w porównaniu do paliw kopalnych, co czyni słomę atrakcyjnym rozwiązaniem w kontekście zrównoważonego rozwoju i ochrony środowiska. W praktyce, wybór słomy jako paliwa powinien być poprzedzony szczegółową analizą lokalnych warunków oraz dostępności surowca, co jest zgodne z dobrą praktyką branżową.

Pytanie 37

Wskaż gaz, który powinien być wykorzystywany do przewozu biomasy w formie pyłu?

A. Ziemny

B. Błotny

C. Inertny

D. Węglowy

Odpowiedź "Inertny" jest prawidłowa, ponieważ gazy inertne, takie jak azot czy argon, są stosowane do transportu materiałów pylistych, w tym biomasy. Gazy te nie reagują chemicznie z transportowanym materiałem, co minimalizuje ryzyko reakcji, które mogłyby prowadzić do niebezpiecznych sytuacji, takich jak zapłon czy wybuch. W praktyce, w transporcie biomasy w postaci pyłu, stosowanie gazów inertnych pozwala na stworzenie atmosfery ochronnej, która nie tylko zabezpiecza materiał przed utlenieniem, ale również chroni przed pyłami, które mogą być łatwopalne. Zgodnie z normami ISO oraz dobrymi praktykami branżowymi, użycie gazów inertnych jest rekomendowane w wielu procesach przemysłowych, szczególnie tam, gdzie występują substancje łatwopalne lub reaktywne. Przykładowo, w przemysłowych systemach transportu biomasy, takich jak linie do pneumatycznego transportu, zastosowanie atmosfery azotowej pozwala na bezpieczne przewożenie pyłu drzewnego, który jest powszechnie wykorzystywany jako źródło energii.

Pytanie 38

Jaki jest maksymalny współczynnik przenikania ciepła (Uc max) dla zewnętrznych ścian nowych obiektów budowlanych od 01.01.2017 r. przy t₁ ≥ 16°C?

A. 0,25 W/m2 · K

B. 0,20 W/m2 · K

C. 0,23 W/m2 · K

D. 0,28 W/m2 · K

Maksymalny współczynnik przenikania ciepła (Uc max) dla ścian zewnętrznych nowych budynków, obowiązujący od 1 stycznia 2017 roku, wynosi 0,23 W/m² · K. Ta wartość została ustalona w związku z wprowadzeniem nowych przepisów dotyczących efektywności energetycznej budynków, które mają na celu zmniejszenie zużycia energii oraz poprawę komfortu cieplnego. W praktyce oznacza to, że ściany zewnętrzne nowych budynków muszą być zaprojektowane w taki sposób, aby ich izolacyjność termiczna była na odpowiednio wysokim poziomie. Przykłady zastosowania tej normy można znaleźć w projektach budowlanych, gdzie wykorzystuje się materiały o niskiej przewodności cieplnej, takie jak wełna mineralna, styropian czy nowoczesne systemy izolacji, które spełniają wymagane standardy. Wprowadzenie surowszych norm Uc ma na celu także ograniczenie emisji CO2 oraz zwiększenie komfortu mieszkańców, co jest zgodne z celami zrównoważonego rozwoju i polityką energetyczną Unii Europejskiej.

Pytanie 39

W instalacji elektrycznej łączącej inwerter z urządzeniem odbierającym prąd zmienny, kolor przewodu neutralnego powinien być

A. czerwony

B. niebieski

C. czarny

D. brązowy

Odpowiedź 'niebieski' jest poprawna, ponieważ kolor niebieski jest standardowym oznaczeniem dla przewodu neutralnego w instalacjach elektrycznych zgodnie z normą IEC 60446. Przewód neutralny odgrywa kluczową rolę w systemie elektrycznym, ponieważ zapewnia drogę powrotną dla prądu, co jest niezbędne do prawidłowego funkcjonowania obwodu. W systemie zasilania prądem zmiennym, przewód neutralny łączy się z ziemią w punkcie transformacji, co pomaga w stabilizacji napięcia oraz bezpieczeństwie użytkowania. Prawidłowe oznaczenie kolorystyczne przewodów jest istotne, aby uniknąć pomyłek podczas instalacji oraz konserwacji systemów elektrycznych. Przykładowo, w instalacjach domowych, przewód neutralny jest zazwyczaj łączony z gniazdkami, co pozwala na prawidłowe funkcjonowanie urządzeń elektrycznych. Warto również zaznaczyć, że inne kolory, takie jak brązowy (faza), czarny (faza) czy czerwony (w niektórych systemach staroświeckich jako faza), nie mogą być używane jako oznaczenie przewodu neutralnego, aby uniknąć niebezpiecznych sytuacji podczas pracy z instalacją.

Pytanie 40

Podczas przewozu pompy ciepła należy wziąć pod uwagę szczególną podatność tego urządzenia na

A. działanie promieni słonecznych

B. nachylenia

C. niskie temperatury

D. wilgotność powietrza

Pompy ciepła to dość skomplikowane urządzenia, które niestety są dość wrażliwe na różne przechylenia, zwłaszcza podczas transportu. Wynika to z ich konstrukcji oraz użytych części, jak sprężarki, parowniki czy skraplacze. Jak coś pójdzie nie tak w transporcie, to te elementy mogą się po prostu uszkodzić. Na przykład, jeśli sprężarka będzie w złym kącie, to może być problem z jej smarowaniem, co sprawi, że szybciej się zużyje. W branży trzeba naprawdę uważać na standardy transportu, zwłaszcza te normy ISO 9001, które mówią, jak prawidłowo pakować i przewozić takie wrażliwe sprzęty. Dlatego podczas transportu pomp ciepła warto trzymać się wskazówek producenta, które często mówią o tym, jak bardzo można je nachylać i jakie metody zabezpieczenia stosować, żeby wszystko było w porządku.

Rozpocznij nowy egzamin

Powrót do strony głównej
