Pytanie 1
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik mechatronik
- Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
- Data rozpoczęcia: 26 kwietnia 2026 19:48
- Data zakończenia: 26 kwietnia 2026 20:04
Egzamin zdany!
Wynik: 30/40 punktów (75,0%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 3
Co może się zdarzyć, gdy w trakcie montażu silnika trójfazowego nastąpi przerwanie przewodu ochronnego PE?
A. wzrostu temperatury silnika podczas pracy, co może prowadzić do zapalenia się silnika
B. awarii stojana silnika
C. pojawienia się napięcia na obudowie silnika, co grozi porażeniem prądem elektrycznym
D. przeciążenia instalacji elektrycznej, co może skutkować pożarem
Odpowiedź dotycząca pojawienia się napięcia na obudowie silnika oraz ryzyka porażenia prądem elektrycznym jest prawidłowa, ponieważ przewód ochronny PE (ochronny) ma kluczowe znaczenie w zapewnieniu bezpieczeństwa użytkowania urządzeń elektrycznych. W przypadku przerwania tego przewodu, obudowa silnika może znaleźć się pod napięciem, ponieważ nie będzie możliwości odprowadzenia prądów upływowych do ziemi. Taki stan stwarza zagrożenie dla osób pracujących w pobliżu, gdyż kontakt z obudową, która jest na potencjale elektrycznym, może prowadzić do porażenia prądem. W praktyce, aby zminimalizować ryzyko tego typu zdarzeń, zaleca się stosowanie systemów detekcji uszkodzeń izolacji oraz regularne przeglądy instalacji elektrycznej. Ponadto, zgodnie z normą PN-EN 61140, urządzenia powinny być wyposażone w odpowiednie zabezpieczenia, takie jak wyłączniki różnicowoprądowe, które mogą zareagować na niebezpieczne różnice napięcia i wyłączyć zasilanie w sytuacji awaryjnej.
Pytanie 4
Blok przedstawiony na rysunku realizuje funkcję logiczną
A. NOR
B. OR
C. AND
D. NAND
Blok przedstawiony na rysunku realizuje funkcję logiczną AND, co można łatwo zauważyć po symbolu "&" umieszczonym wewnątrz bloku. Funkcja AND jest jedną z podstawowych funkcji logicznych stosowanych w elektronice cyfrowej oraz programowaniu. Działa na zasadzie, że jej wyjście będzie miało wartość prawda (1) tylko wtedy, gdy wszystkie podłączone wejścia mają wartość prawda (1). W praktyce funkcja ta jest często wykorzystywana w układach cyfrowych, takich jak bramki logiczne, gdzie umożliwia realizację złożonych operacji działania systemu. Na przykład, w systemach alarmowych, sygnał alarmowy może być aktywowany tylko wtedy, gdy wszystkie czujniki wykryją intruza. Warto zaznaczyć, że zgodnie z normami IEEE i innymi standardami branżowymi, użycie funkcji AND jest kluczowe w budowie niezawodnych układów logicznych, co czyni tę wiedzę niezwykle ważną w kontekście inżynierii elektronicznej.
Pytanie 5
Proces osuszania polega na absorbowaniu wilgoci oraz oleju ze sprężonego powietrza przez środek osuszający
A. adsorpcyjny
B. absorcyjny
C. poprzez schładzanie
D. poprzez podgrzewanie
Wybór odpowiedzi 'przez ogrzewanie' odnosi się do innego typu procesów, gdzie ciepło jest wykorzystywane do zwiększenia zdolności powietrza do wchłaniania wilgoci. Ogrzewanie powietrza upraszcza jego właściwości, ale nie eliminuje wilgoci, a jedynie zmienia jej stan. Z kolei 'przez oziębianie' to metoda, która polega na obniżeniu temperatury powietrza, co skutkuje skraplaniem wilgoci, ale nie jest to proces osuszania na poziomie absorpcyjnym. Oziębianie może prowadzić do kondensacji pary wodnej, ale wymaga dodatkowych środków, by ta skondensowana woda została usunięta. Wreszcie, 'adsorpcyjne' odnosi się do procesu, w którym cząsteczki wody przylegają do powierzchni materiału osuszającego, co jest różne od absorpcji, gdzie woda jest wchłaniana do wnętrza materiału. Zrozumienie różnicy między tymi procesami jest kluczowe dla efektywnego projektowania systemów osuszających. Typowe błędy myślowe, które prowadzą do wyboru niewłaściwych odpowiedzi, obejmują mylenie terminologii oraz niedostateczne zrozumienie mechanizmów działania środków osuszających.
Pytanie 6
Do kategorii chemicznych źródeł energii elektrycznej można zaliczyć ogniwa galwaniczne oraz
A. prądnice synchroniczne
B. elementy termoelektryczne
C. ogniwa fotowoltaiczne
D. akumulatory kwasowe
Akumulatory kwasowe to jeden z typów ogniw chemicznych, które przekształcają energię chemiczną w energię elektryczną. Działają na zasadzie reakcji chemicznych zachodzących pomiędzy elektrodami i elektrolitem, w tym przypadku kwasem siarkowym. Te ogniwa są powszechnie stosowane w różnych zastosowaniach, takich jak zasilanie pojazdów (akumulatory samochodowe), systemy zasilania awaryjnego oraz w energii odnawialnej, gdzie magazynują energię z paneli słonecznych lub turbin wiatrowych. W kontekście standardów branżowych, akumulatory kwasowe muszą spełniać określone normy dotyczące bezpieczeństwa i wydajności, takie jak normy ISO oraz IEC. Przykładowo, w zastosowaniach motoryzacyjnych akumulatory muszą być zdolne do dostarczenia dużych prądów rozruchowych, co jest krytyczne dla działania silnika. W związku z tym, akumulatory kwasowe są nie tylko kluczowym elementem nowoczesnych systemów energetycznych, ale także wymagają regularnej konserwacji i monitorowania, aby zapewnić ich długoterminową niezawodność.
Pytanie 7
Które z poniższych sformułowań oznacza rozwinięcie skrótu CAM?
A. Komputerowe przygotowanie produkcji
B. Komputerowe wspomaganie wytwarzania
C. Komputerowe wspomaganie projektowania
D. Komputerowa kontrola jakości
Skrót CAM oznacza 'Computer-Aided Manufacturing', co w języku polskim tłumaczy się jako 'Komputerowe wspomaganie wytwarzania'. Jest to technologia, która wykorzystuje oprogramowanie i systemy komputerowe do wsparcia procesów produkcyjnych. CAM pozwala na automatyzację procesów wytwarzania, co prowadzi do zwiększenia efektywności i precyzji produkcji. Przykładem zastosowania CAM jest programowanie maszyn CNC (Computer Numerical Control), które wykorzystują dane generowane przez oprogramowanie do precyzyjnego wykonywania operacji mechanicznych. Dzięki zastosowaniu CAM przedsiębiorstwa mogą optymalizować swoje procesy, redukując czas cyklu produkcyjnego oraz minimalizując błędy ludzkie. W branży produkcyjnej, standardy takie jak ISO 9001 podkreślają znaczenie jakości i efektywności, co w połączeniu z technologią CAM przyczynia się do wytwarzania wyrobów o wysokiej jakości. Zastosowanie CAM jest szczególnie istotne w przemyśle, gdzie precyzja i efektywność są kluczowe, na przykład w produkcji części do pojazdów czy elektroniki.
Pytanie 8
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 9
Do kondensatora podłączono napięcie zmienne U = 10 V, f = 50 Hz i zmierzono prąd I = 314 mA płynący przez kondensator. Pojemność kondensatora jest równa (skorzystaj z podanego wzoru na reaktancję kondensatora)
$$ X_c = \frac{1}{2 \pi \cdot f \cdot C} $$
A. C = 0,03 mF
B. C = 3,14 mF
C. C = 0,1 mF
D. C = 1,0 mF
Aby obliczyć pojemność kondensatora, można skorzystać z wzoru na reaktancję kondensatora, który jest opisany równaniem: Xc = 1 / (2 * π * f * C), gdzie Xc to reaktancja, f to częstotliwość, a C to pojemność. W tym przypadku, znając prąd I oraz napięcie U, można obliczyć reaktancję kondensatora, korzystając z prawa Ohma: U = I * Xc, co pozwala na przekształcenie wzoru do postaci Xc = U / I. Następnie, podstawiając wartości z treści zadania, uzyskujemy Xc = 10 V / 0,314 A = 31,83 Ω. Po przekształceniu wzoru na pojemność, otrzymujemy C = 1 / (2 * π * f * Xc). Podstawiając wartości częstotliwości f = 50 Hz oraz Xc = 31,83 Ω, uzyskuje się C = 0,1 mF. Wiedza o pojemności kondensatorów jest kluczowa w wielu dziedzinach inżynierii, w tym w projektowaniu układów elektronicznych, gdzie kondensatory są stosowane w filtrach, układach zasilających oraz w obwodach rezonansowych. Zrozumienie ich parametrów pozwala na właściwy dobór komponentów do konkretnych zastosowań.
Pytanie 10
Która z wymienionych działań, które są częścią montażu osłon przy użyciu wielu mocowań śrubowych, powinna być realizowana ściśle zgodnie z wytycznymi?
A. Dokręcanie śrub
B. Polerowanie ręczne powierzchni
C. Smarowanie odpowiednim smarem
D. Dobór narzędzi
Dokręcanie śrub jest kluczowym etapem montażu osłon za pomocą połączeń śrubowych, ponieważ ma na celu zapewnienie odpowiedniej siły i stabilności całej konstrukcji. Zgodnie z normami branżowymi, każde połączenie mechaniczne powinno być dokręcone zgodnie z zaleceniami producenta oraz przy użyciu odpowiednich narzędzi, które gwarantują dokładność momentu dokręcania. Przykładowo, w przypadku zastosowania połączeń śrubowych w motoryzacji, niewłaściwe dokręcenie może prowadzić do wibracji, uszkodzeń komponentów oraz w konsekwencji do poważnych awarii. Ważne jest również, aby stosować się do procedur, takich jak sekwencyjne dokręcanie, które ma na celu równomierne rozłożenie sił i minimalizację ryzyka deformacji elementów. Ponadto, zastosowanie momentomierzy jest rekomendowane, aby uzyskać powtarzalność i zgodność z wymaganiami technicznymi. Takie podejście nie tylko zwiększa bezpieczeństwo, ale również przedłuża żywotność montowanych osłon, co jest kluczowe w kontekście efektywności i niezawodności mechanizmów.
Pytanie 11
Które urządzenie zostało przedstawione na fotografii?
A. Zawór czasowy.
B. Serwonapęd.
C. Zespół przygotowania powietrza.
D. Zawór szybkiego spustu.
Ten zespół przygotowania powietrza, który widzisz na zdjęciu, jest super ważny w systemach pneumatycznych. Odpowiada za oczyszczanie, regulację ciśnienia i smarowanie powietrza, co jest kluczowe, żeby wszystko działało jak należy. Składa się z trzech podstawowych elementów: filtru, regulatora ciśnienia i smarownicy. Filtr ma za zadanie usunąć zanieczyszczenia i wilgoć z powietrza, co ma duże znaczenie dla trwałości sprzętu pneumatycznego. Z kolei regulator ciśnienia dostosowuje to ciśnienie do potrzeb konkretnej aplikacji, co zapobiega uszkodzeniom maszyn przez zbyt wysokie ciśnienie. A smarownica wprowadza olej do systemu, co zmniejsza tarcie i wydłuża żywotność części. W praktyce, znajdziesz to w różnych branżach, jak automatyka, produkcja czy obróbka metali, gdzie dobre zarządzanie powietrzem jest naprawdę istotne dla sprawności i bezpieczeństwa. Ważne jest, żeby regularnie serwisować te urządzenia, bo to pomaga uniknąć awarii i zapewnić im efektywność na dłużej.
Pytanie 12
W układzie hydraulicznym zainstalowano zawór dławiąco-zwrotny w sposób pokazany na rysunku. Jaką reakcję wywołuje w tym układzie odkręcanie pokrętła ręcznego?
A. Zwiększa prędkość powrotu tłoka.
B. Reguluje skok siłownika.
C. Stabilizuje ciśnienie pracy.
D. Zmniejsza prędkość wysuwu tłoka.
Zawór dławiąco-zwrotny jest kluczowym elementem w systemach hydraulicznych, który reguluje przepływ płynu roboczego. Odkręcanie pokrętła ręcznego powoduje zmniejszenie oporu przepływu, co z kolei prowadzi do zwiększenia prędkości powrotu tłoka. W praktyce oznacza to, że elementy napędu hydraulicznego mogą powracać do swojej pozycji wyjściowej szybciej, co przyspiesza cykl pracy maszyny. W zastosowaniach przemysłowych, takich jak prasy hydrauliczne czy maszyny do obróbki metali, szybki powrót tłoka jest istotny dla efektywności produkcji. Przykładowo, w procesie formowania na zimno, szybki powrót pozwala na skrócenie czasu cyklu, co przekłada się na wyższą wydajność oraz oszczędność energii. Warto również zauważyć, że dobór odpowiednich ustawień zaworu dławiąco-zwrotnego zgodny z zaleceniami producenta oraz standardami branżowymi, jak ISO 4414 dotyczące systemów hydraulicznych, ma kluczowe znaczenie dla bezpieczeństwa i niezawodności działania całego układu.
Pytanie 13
Toczenie powierzchni czołowej przedstawia rysunek.
A. A.
B. B.
C. C.
D. D.
Błędne odpowiedzi często wynikają z mylenia różnych rodzajów toczenia i nieprawidłowego interpretowania ustawienia narzędzia skrawającego. Toczenie powierzchni czołowej wymaga precyzyjnego ustawienia narzędzia, które musi być skierowane prostopadle do osi obrabianego elementu. W przypadku innych rysunków, narzędzie mogło być ustawione pod innym kątem lub w inny sposób, co powoduje, że proces obróbczy nie jest toczeniem powierzchni czołowej. Przykładem może być toczenie wzdłużne, które polega na obrabianiu elementu wzdłuż jego osi, co prowadzi do innego rodzaju kształtów i wykończeń. Często popełnianym błędem jest także brak zrozumienia różnicy między toczeniem a innymi metodami obróbczej, jak na przykład frezowaniem, które również wykorzystuje narzędzia skrawające, jednak w zupełnie inny sposób. W praktyce przemysłowej, niewłaściwe ustawienie narzędzia oraz nieodpowiednia technika toczenia mogą prowadzić do poważnych problemów, takich jak nierównomierne zużycie narzędzi, wady powierzchniowe, a nawet awarie maszyny. Dlatego tak ważne jest zrozumienie, jak kluczowe jest właściwe nazywanie procesów oraz ich odpowiednie zastosowanie w praktyce.
Pytanie 14
Do którego urządzenia odnoszą się przedstawione w ramce informacje?
| Stała wydajności (wydatek) |
| Cechy: objętość robocza 3,29 cm3/obr., prędkość obrotowa do 4800 obr./min., ciśnienie do 175 bar. |
| Zastosowanie: w hydraulicznych maszynach mobilnych i przemysłowych. |
| Zalecany napęd: bezpośredni współosiowy ze sprzęgłem elastycznym. |
| Wykorzystanie: jako urządzenie pomocnicze lub w instalacjach o niewielkich przepływach. |
A. Hydroakumulatora.
B. Pompy hydraulicznej.
C. Chłodnicy oleju hydraulicznego.
D. Silnika pneumatycznego.
Pompa hydrauliczna jest kluczowym elementem w wielu systemach hydraulicznych, a informacje przedstawione w ramce doskonale odzwierciedlają jej charakterystykę. Pompy hydrauliczne charakteryzują się stałą wydajnością oraz możliwością regulacji ciśnienia roboczego, co jest niezbędne w aplikacjach przemysłowych i mobilnych. Zastosowanie pomp hydraulicznych jest szerokie, od układów sterowania w maszynach budowlanych, po systemy hydrauliczne w przemyśle motoryzacyjnym. W przypadku pomp z napędem współosiowym, elastyczne sprzęgła umożliwiają redukcję drgań oraz zwiększają żywotność układów. Zgodnie z najlepszymi praktykami branżowymi, dobór odpowiedniej pompy hydraulicznej powinien być oparty na analizie parametrów, takich jak objętość robocza, prędkość obrotowa oraz wymagane ciśnienie robocze, co pozwala na optymalne funkcjonowanie całego systemu hydraulicznego.
Pytanie 15
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 16

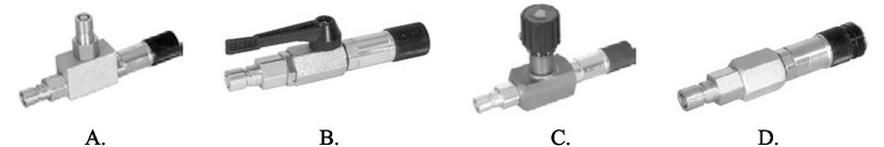

Hydrauliczny zawór zwrotny przedstawiono na rysunku
A. C.
B. D.
C. B.
D. A.
Zawór zwrotny jest kluczowym elementem w systemach hydraulicznych, który zapewnia prawidłowy przepływ medium w jednym kierunku, a jednocześnie zapobiega cofaniu się płynów, co może prowadzić do uszkodzeń układu. Poprawna odpowiedź to D, ponieważ na ilustracji przedstawiony jest zawór zwrotny bez widocznych pokręteł czy dźwigni, co odzwierciedla jego funkcjonalność. W praktyce zawory zwrotne są szeroko stosowane w różnych aplikacjach, takich jak układy hydrauliczne w maszynach budowlanych czy w instalacjach wodociągowych. Zgodnie z normami branżowymi, zawory zwrotne powinny być projektowane z myślą o minimalizowaniu strat ciśnienia oraz zapewnieniu trwałości, co jest kluczowe w kontekście efektywności energetycznej instalacji. Dobrą praktyką jest także regularne kontrolowanie stanu technicznego tych elementów, aby uniknąć niepożądanych awarii, które mogą prowadzić do kosztownych przestojów.
Pytanie 17
Który z elementów nie wchodzi w skład systemu przygotowania sprężonego powietrza?
A. Filtr
B. Smarownica
C. Sprężarka
D. Zawór redukcyjny
Sprężarka to ważny element w systemie sprężonego powietrza, ale nie wchodzi w skład zespołu przygotowania. W tym zespole są inne części, takie jak zawory redukcyjne, filtry i smarownice. Te elementy mają swoje zadania, jak na przykład oczyszczanie powietrza, regulację jego ciśnienia i nawilżanie przed użyciem. Zawór redukcyjny dba o to, żeby ciśnienie było odpowiednie, co jest naprawdę ważne, żeby maszyny działały jak trzeba. Filtr zajmuje się usuwaniem zanieczyszczeń i wilgoci, a to prolonguje żywotność urządzeń i zwiększa ich efektywność. Smarownica z kolei dodaje odpowiednią ilość oleju, co zmniejsza tarcie i zapobiega uszkodzeniom. Jak dobrze się rozumie rolę każdego z tych elementów, to można lepiej zarządzać systemami pneumatycznymi i je optymalizować w przemyśle, co jest naprawdę ważne w tej branży.
Pytanie 18
Jakie narzędzia są potrzebne do dokręcania przewodów hydraulicznych?
A. Kluczy płaskich
B. Szczypiec uniwersalnych
C. Kluczy oczkowych
D. Szczypiec płaskich
Klucze płaskie to narzędzia, które są szczególnie zaprojektowane do przykręcania i odkręcania nakrętek oraz śrub o płaskich kształtach. W kontekście przewodów hydraulicznych, klucze płaskie są niezwykle istotne, ponieważ pozwalają na precyzyjne dopasowanie do nakrętek, które często mają ograniczony dostęp. Umożliwiają one właściwe i bezpieczne dokręcenie połączeń, co jest kluczowe dla zachowania szczelności systemu hydraulicznego. Dobrym przykładem zastosowania kluczy płaskich w praktyce jest ich użycie w instalacjach hydraulicznych w maszynach budowlanych, gdzie odpowiednie dokręcenie połączeń może zapobiec wyciekom płynów roboczych. Użycie kluczy płaskich jest zgodne z najlepszymi praktykami inżynieryjnymi, które podkreślają znaczenie stosowania odpowiednich narzędzi do zapewnienia trwałości oraz bezpieczeństwa instalacji hydraulicznych. Warto pamiętać, że stosując klucze płaskie, należy dobierać odpowiedni rozmiar narzędzia do nakrętki, aby uniknąć uszkodzeń zarówno narzędzia, jak i elementów instalacji. W przypadku kluczy płaskich, ich konstrukcja zapewnia odpowiednią dźwignię, co przekłada się na efektywność pracy.
Pytanie 19
Który z wymienionych elementów zabezpiecza łożysko przed wysunięciem z obudowy w mechanizmie przedstawionym na rysunku?
A. Zawleczka zabezpieczająca.
B. Podkładka dystansująca.
C. Nakrętka koronowa.
D. Pierścień Segera.
Pierścień Segera to kluczowy element zabezpieczający łożysko przed wysunięciem z obudowy w mechanizmach maszynowych. Zamontowany w rowku na zewnętrznej powierzchni łożyska lub wału, pierścień ten blokuje ruch łożyska w kierunku osiowym, co jest szczególnie ważne w zastosowaniach, gdzie występują znaczne siły działające na łożysko. W przemyśle maszynowym, na przykład w silnikach elektrycznych czy przekładniach, obecność pierścieni Segera minimalizuje ryzyko uszkodzenia łożyska oraz zwiększa trwałość całego systemu. Dobrą praktyką jest regularne sprawdzanie stanu pierścieni zabezpieczających w celu zapewnienia niezawodności działania urządzeń. Zgodnie z normami ISO, stosowanie odpowiednich elementów zabezpieczających jest kluczowe dla bezpieczeństwa i wydajności mechanizmów, co podkreśla znaczenie stosowania pierścieni Segera w projektach inżynieryjnych. W praktyce, nieodpowiedni dobór lub brak pierścienia Segera może prowadzić do awarii, a w konsekwencji do przestojów w pracy maszyn, co generuje dodatkowe koszty.
Pytanie 20
Aby ustalić wznios silnika indukcyjnego, należy wykonać pomiar
A. szerokości silnika oraz średnicy wirnika
B. wysokości silnika
C. odległości między osią wału a podstawą uchwytów silnika
D. średnicy stojana
Odległość między osią wału a podstawą łap silnika to naprawdę ważna sprawa, jeśli chodzi o wznios silnika indukcyjnego. W zasadzie pokazuje, jak ten silnik jest zamontowany w danym miejscu. Z tego wynika, na jakiej wysokości silnik jest w stosunku do jego osi obrotu, co ma spory wpływ na to, jak wszystko działa w całym układzie napędowym. Na przykład, jak wznios jest źle ustawiony, to może to spowodować, że silnik będzie dużo więcej zużywał energii i szybciej się psuł. W przemyśle, gdzie silniki indukcyjne są na porządku dziennym, na przykład w wentylacjach czy taśmach transportowych, dokładne pomiary wzniosu są niezbędne, żeby wszystko działało jak należy. Przydaje się też trzymanie się standardów, jak IEC 60034, bo to pomaga w montażu i eksploatacji silników elektrycznych.
Pytanie 21
Który z zaworów powinno się zastosować w układzie pneumatycznym, aby przyspieszyć wysuw tłoczyska w siłowniku dwustronnego działania?
A. Dławiąco zwrotnego
B. Przełącznika obiegu
C. Podwójnego sygnału
D. Szybkiego spustu
Zastosowanie zaworu szybkiego spustu w układzie pneumatycznym ma na celu przyspieszenie procesu wysuwu tłoczyska siłownika dwustronnego działania poprzez umożliwienie szybkiego uwolnienia sprężonego powietrza. Zawór ten działa na zasadzie minimalizacji oporu w drodze powietrza, co pozwala na zwiększenie prędkości ruchu tłoczyska. Przykładem zastosowania może być automatyka przemysłowa, gdzie szybkie ruchy elementów roboczych są kluczowe dla wydajności linii produkcyjnych. Wybierając zawór szybkiego spustu, warto kierować się normami takimi jak ISO 4414, które definiują wymagania dotyczące systemów pneumatycznych. Dodatkowo, prawidłowy dobór i montaż tego typu zaworu może zmniejszyć zużycie energii, ponieważ ogranicza straty ciśnienia. W praktyce wykorzystywanie zaworu szybkiego spustu w aplikacjach, gdzie czas cyklu ma znaczenie, przynosi wymierne korzyści, poprawiając ogólną efektywność operacyjną systemu.
Pytanie 22
Jaki przyrząd pomiarowy jest używany do wyznaczenia poziomu skrzynki montowanej jako osłona dla zamontowanego elektrozaworu?
A. Kątomierz
B. Poziomnica
C. Mikrometr
D. Klepsydra
Poziomnica jest narzędziem kontrolno-pomiarowym, które służy do określenia poziomu w różnych zastosowaniach budowlanych i montażowych. Jej działanie opiera się na małym pojemniku wypełnionym cieczą i zamontowanej w nim bąbelkowej poziomicy, która wskazuje, czy dany obiekt znajduje się w poziomie. Użycie poziomnicy jest kluczowe w przypadku montażu skrzynek na elektrozawory, ponieważ zapewnia, że elementy te będą stabilne i prawidłowo funkcjonujące, co ma bezpośredni wpływ na ich efektywność operacyjną. Przykładowo, w systemach hydraulicznych, niezrównoważone montaż skrzynki może prowadzić do awarii, a nawet uszkodzenia sprzętu. Dobre praktyki branżowe zazwyczaj zalecają korzystanie z poziomnicy przed finalnym zamocowaniem elementów, co pozwala na eliminację potencjalnych błędów i zapewnienie długotrwałej niezawodności systemu. Ponadto, poziomnice są często używane w budownictwie i instalacjach, gdzie precyzyjne ustawienie jest niezbędne, co czyni je narzędziem nieodzownym w każdej pracowni oraz na placu budowy.
Pytanie 23
Jakie napięcie wyjściowe przetwornika ciśnienia będzie przy wartościach ciśnienia wynoszących 450 kPa, jeśli jego napięcie wyjściowe mieści się w zakresie od 0 V do 10 V dla ciśnienia od 0 kPa do 600 kPa przy liniowej charakterystyce?
A. 3,0 V
B. 7,5 V
C. 4,5 V
D. 10,0 V
Odpowiedź 7,5 V to dobra odpowiedź. Przetwornik ciśnienia działa liniowo, co znaczy, że napięcie na wyjściu rośnie proporcjonalnie do ciśnienia. Zaczynając od 0 kPa do 600 kPa, napięcia wahają się od 0 do 10 V. Możemy łatwo policzyć napięcie dla 450 kPa. To 75% całego zakresu, bo 450 kPa podzielone przez 600 kPa daje 0,75. Jak to pomnożymy przez 10 V, dostajemy 7,5 V. W inżynierii, zwłaszcza w automatyce, takie dokładne pomiary ciśnienia są naprawdę ważne. Liniowe przetworniki są wszędzie tam, gdzie trzeba mieć precyzyjne dane. Oczywiście warto regularnie kalibrować te urządzenia, bo to zapewnia ich prawidłowe działanie i eliminuje błędy w pomiarach.
Pytanie 24
Którego z kluczy należy użyć do wykonania połączenia gwintowego śruby z gniazdem sześciokątnym?
A. A.
B. D.
C. B.
D. C.
Odpowiedź A jest prawidłowa, ponieważ klucz imbusowy, pasujący do gniazda sześciokątnego, jest narzędziem odpowiednim do wykonania połączenia gwintowego śruby z gniazdem sześciokątnym. Klucze imbusowe są dedykowane do odkręcania i dokręcania śrub z gniazdem sześciokątnym wewnętrznym, co zapewnia stabilność i bezpieczeństwo połączenia. Przykładem zastosowania klucza imbusowego jest montaż mebli, gdzie śruby imbusowe są często stosowane ze względu na ich estetykę i łatwość użycia. Zgodnie z normami ISO, klucze imbusowe powinny być wykonane z materiałów odpornych na zużycie, co wydłuża ich żywotność. Dobre praktyki wskazują, że dobierając klucz do śruby, należy zwrócić uwagę na odpowiedni rozmiar oraz kształt, aby uniknąć uszkodzenia gniazda. Niewłaściwie dobrany klucz może prowadzić do strippingu śruby, co utrudni jej późniejsze wykręcanie.
Pytanie 25
Którymi cyframi oznaczono na rysunku siłownika pneumatycznego beztłoczkowego wózek oraz system amortyzacji?
A. wózek – 5, system amortyzacji – 11
B. wózek – 6, system amortyzacji – 11
C. wózek – 5, system amortyzacji – 7
D. wózek – 6, system amortyzacji – 7
Analizując błędne odpowiedzi, można zauważyć, że wiele z nich myli znaczenie i funkcję poszczególnych komponentów siłownika pneumatycznego beztłoczkowego. W przypadku pierwszej z błędnych odpowiedzi, przypisanie wózka do cyfry 5 oraz systemu amortyzacji do 11 jest mylące, ponieważ wózek pełni kluczową rolę w przenoszeniu obciążenia i nie jest oznaczony tą cyfrą. Drugie błędne podejście łączy wózek z cyfrą 5 oraz system amortyzacji z 11, co również jest niewłaściwe, gdyż liczba 5 nie odpowiada żadnemu z kluczowych elementów na rysunku. Wreszcie, błędne przypisanie wózka do cyfry 6 oraz systemu amortyzacji do 11, mimo że dobrze identyfikuje system amortyzacji, myli rzeczywistą rolę wózka. Zrozumienie podstawowych funkcji komponentów w siłownikach pneumatycznych, takich jak wózek i system amortyzacji, jest niezbędne do ich efektywnego wykorzystania w praktyce. Często błędne odpowiedzi wynikają z mylenia numeracji wskazanej na rysunkach, co jest typowym błędem w nauce technicznej. Aby unikać takich pomyłek, ważne jest szczegółowe zapoznanie się z dokumentacją techniczną oraz rysunkami schematycznymi, które jasno przedstawiają różne elementy i ich funkcje w całym systemie pneumatycznym.
Pytanie 26
Który przyrząd pozwoli przed podłączeniem silnika trójfazowego do napięcia zasilającego na określenie kierunku obrotów wirnika?
A. D.
B. B.
C. A.
D. C.
Falownik, będący przyrządem widocznym na zdjęciu A, jest kluczowym elementem w systemach automatyki, szczególnie w kontekście zarządzania silnikami trójfazowymi. Jego główną funkcją jest regulacja zarówno prędkości, jak i kierunku obrotów silnika poprzez zmianę częstotliwości zasilania. Dzięki zastosowaniu falownika, operator ma możliwość przed podłączeniem silnika do zasilania określić kierunek obrotów wirnika, co jest istotne w kontekście bezpieczeństwa oraz efektywności pracy maszyn. W praktyce, falowniki są powszechnie wykorzystywane w różnorodnych aplikacjach, od prostych systemów napędowych po skomplikowane linie produkcyjne. Zgodnie z normami IEC 61800, falowniki powinny być wykorzystywane z uwzględnieniem odpowiednich parametrów technicznych, co zapewnia ich niezawodność i długotrwałe działanie. W związku z tym, zrozumienie roli falowników oraz umiejętność ich stosowania w praktyce jest niezwykle ważne dla każdego specjalisty zajmującego się automatyką i mechatroniką.
Pytanie 27
Która metoda regulacji prędkości obrotowej silnika obcowzbudnego prądu stałego umożliwi efektywną regulację w szerokim zakresie od 0 do nn?
A. Napięciem przyłożonym do obwodu wzbudzenia
B. Rezystancją w obwodzie twornika
C. Napięciem przyłożonym do obwodu twornika
D. Rezystancją w obwodzie wzbudzenia
Rezystancja w obwodzie wzbudzenia silnika obcowzbudnego prądu stałego wpływa na siłę pola magnetycznego, co z kolei oddziałuje na moment obrotowy silnika. Zwiększenie rezystancji w tym obwodzie prowadzi do zmniejszenia prądu wzbudzenia, co skutkuje osłabieniem pola magnetycznego i może prowadzić do obniżenia momentu obrotowego przy danej wartości napięcia. Takie podejście może być stosowane w niektórych sytuacjach, ale nie zapewnia efektywnej regulacji prędkości w szerokim zakresie. Zwiększenie rezystancji w obwodzie twornika również nie jest właściwym rozwiązaniem, ponieważ prowadzi do strat mocy oraz obniżenia sprawności energetycznej silnika. Działania te mogą prowadzić do nieefektywnego działania, zwłaszcza w aplikacjach wymagających dynamicznej regulacji prędkości. Warto zwrócić uwagę, że stosowanie napięcia przyłożonego do obwodu wzbudzenia może wprowadzać dodatkowe problemy, takie jak trudności w uzyskaniu stabilnej pracy silnika w niższych prędkościach, co czyni tę metodę niepraktyczną. W kontekście najlepszych praktyk inżynieryjnych, należy unikać podejść, które nie gwarantują pełnej kontroli nad parametrami pracy silnika, a także mogą prowadzić do nadmiernych strat energetycznych i złożoności w implementacji systemu. Ostatecznie, wybór odpowiedniej metody regulacji prędkości powinien być oparty na analizie wymagań aplikacji oraz efektywności energetycznej.
Pytanie 28
Który z komponentów powinien zostać wymieniony w podnośniku hydraulicznym, gdy tłoczysko siłownika unosi się, ale po pewnym czasie samoistnie opada?
A. Tłokowy pierścień uszczelniający
B. Sprężynę zaworu zwrotnego
C. Zawór bezpieczeństwa
D. Filtr oleju
Wymiana zaworu bezpieczeństwa, sprężyny zaworu zwrotnego czy filtra oleju nie rozwiązuje problemu samoczynnego opadania tłoczyska siłownika, ponieważ każde z tych komponentów pełni inną funkcję w systemie hydraulicznym. Zawór bezpieczeństwa jest zaprojektowany do ochrony systemu przed nadmiernym ciśnieniem, co w przypadku awarii mogłoby prowadzić do uszkodzenia podnośnika. Jeśli tłoczysko opada, problem nie jest związany z nadciśnieniem, lecz z utratą ciśnienia spowodowaną wyciekiem oleju. Sprężyna zaworu zwrotnego odpowiada za zatrzymywanie przepływu oleju, co ma znaczenie przy ustalaniu kierunku przepływu cieczy, jednak nie wpływa ona na zdolność podnośnika do utrzymywania pozycji. Filtr oleju ma na celu usuwanie zanieczyszczeń z oleju hydraulicznego, ale jego zanieczyszczenie nie prowadzi bezpośrednio do opadania tłoczyska, a raczej może wpływać na efektywność całego systemu. W szczególności, niewłaściwe spojrzenie na te elementy może prowadzić do niepotrzebnych kosztów związanych z ich wymianą, podczas gdy rzeczywistą przyczyną problemu jest zużyty lub uszkodzony tłokowy pierścień uszczelniający. W związku z tym, ważne jest, aby prawidłowo diagnozować usterki, co pozwala na skuteczne i ekonomiczne utrzymanie systemów hydraulicznych, zgodnie z wytycznymi standardów jakości i bezpieczeństwa w przemyśle.
Pytanie 29
Który z poniższych elementów nagle obniża swoją rezystancję po osiągnięciu określonego poziomu napięcia na jego terminalach?
A. Termistor.
B. Warystor.
C. Tensometr.
D. Gaussotron.
Tensometr, będący czujnikiem, który przekształca odkształcenie mechaniczne w zmianę rezystancji, działa na zupełnie innych zasadach. Jego głównym zastosowaniem jest mierzenie sił i momentów, co czyni go niezwykle użytecznym w inżynierii do monitorowania naprężeń w konstrukcjach. Obserwując zmiany rezystancji w odpowiedzi na odkształcenia, tensometr nie reaguje na napięcia w sposób, w jaki robi to warystor. Termistor, z kolei, to element, którego rezystancja zmienia się w odpowiedzi na zmiany temperatury, a nie napięcia. Używając go w obwodach, możemy monitorować temperaturę oraz regulować różne procesy, ale nie ma związku z gwałtownym spadkiem rezystancji wskutek wzrostu napięcia. Gaussotron to z kolei rodzaj detektora, który działa na zasadzie zjawisk magnetycznych, a nie elektrycznych, co czyni go nieodpowiednim w kontekście analizowanego pytania. Zrozumienie różnicy pomiędzy tymi elementami jest kluczowe dla prawidłowego projektowania układów elektronicznych oraz systemów pomiarowych. Typowe błędy myślowe, które mogą prowadzić do pomyłek w takich pytaniach, obejmują mylenie funkcji zależnych od napięcia i temperatury, co pokazuje, jak ważna jest znajomość specyfiki działania każdego z tych komponentów w praktyce inżynieryjnej.
Pytanie 30
Jakie pomiary należy przeprowadzić, aby zidentyfikować awarię w urządzeniu mechatronicznym, które uruchamia wyłącznik różnicowoprądowy w chwili włączenia zasilania?
A. Poboru prądu
B. Rezystancji izolacji
C. Ciągłości uzwojeń
D. Napięcia zasilania
Rezystancja izolacji jest kluczowym parametrem w diagnostyce usterkowych urządzeń mechatronicznych, zwłaszcza w kontekście wyłączników różnicowoprądowych. Gdy wyłącznik taki zadziała w momencie załączenia zasilania, najczęściej świadczy to o wystąpieniu nieszczelności w izolacji, która prowadzi do upływu prądu do ziemi lub innych części układu. Pomiar rezystancji izolacji pozwala na określenie stanu izolatorów i wykrycie potencjalnych uszkodzeń, które mogą prowadzić do zagrożeń elektrycznych. W praktyce, wartości rezystancji poniżej 1 MΩ mogą wskazywać na poważne problemy i wymagają natychmiastowej interwencji. Standardy takie jak IEC 60364 oraz normy dotyczące bezpieczeństwa elektrycznego wyraźnie określają minimalne wartości rezystancji izolacji, które powinny być przestrzegane w obiektach przemysłowych oraz mieszkalnych. Dobrą praktyką jest regularne przeprowadzanie takich pomiarów, aby zapewnić niezawodność i bezpieczeństwo instalacji elektrycznych, co z kolei chroni użytkowników oraz urządzenia przed uszkodzeniami.
Pytanie 31
Jakie urządzenie pośredniczy w interakcji między urządzeniem mechatronicznym a jego użytkownikiem?
A. Przekaźnik programowalny
B. Panel operatorski HMI
C. Sterownik PLC
D. Robot przemysłowy
Panel operatorski HMI (Human-Machine Interface) jest kluczowym elementem w komunikacji pomiędzy urządzeniem mechatronicznym a jego operatorem. Działa jako interfejs, który umożliwia użytkownikowi monitorowanie i kontrolowanie procesów technologicznych w czasie rzeczywistym. Dzięki panelom HMI, operatorzy mogą łatwo odczytywać dane, takie jak temperatura, ciśnienie czy prędkość, a także wprowadzać zmiany w ustawieniach systemu. Przykładem zastosowania panelu HMI może być linia produkcyjna, gdzie operatorzy mogą zarządzać maszynami, przeglądać alarmy oraz dostosowywać parametry produkcji. W kontekście standardów branżowych, panele HMI są zgodne z normami takimi jak ISA-101, które określają zasady projektowania interfejsów użytkownika w systemach sterowania. Wspierają także dobre praktyki w zakresie ergonomii, co wpływa na bezpieczeństwo i efektywność pracy operatorów.
Pytanie 32
Która z poniższych metod nie jest wykorzystywana do trwałego łączenia elementów z tworzyw sztucznych?
A. Klejenia
B. Spawania
C. Zgrzewania
D. Zaginania
Zaginanie to proces, który polega na deformacji materiału w celu nadania mu odpowiedniego kształtu, ale nie łączy trwale dwóch lub więcej elementów. W kontekście tworzyw sztucznych, zaginanie może być wykorzystane do formowania jednego elementu, na przykład przy produkcji obudów czy detali dekoracyjnych. Nie wymaga to jednak żadnych dodatkowych technik łączenia, co czyni je nieodpowiednim wyborem do trwałego łączenia. Techniki takie jak zgrzewanie, spawanie czy klejenie są stosowane do tworzenia trwałych połączeń, natomiast zaginanie jest bardziej procesem wytwórczym. Zgodnie z normami branżowymi, takimi jak ISO 527 dotyczące właściwości mechanicznych tworzyw sztucznych, zginanie może być stosowane do testowania elastyczności materiałów, ale nie do ich łączenia. Przykładem zastosowania zaginania może być produkcja elementów meblowych, gdzie tworzywa sztuczne są formowane w odpowiednie kształty bez potrzeby ich łączenia z innymi elementami. Dlatego zaginanie jest techniką, która doskonale sprawdza się w kształtowaniu detali, ale nie w ich trwałym łączeniu.
Pytanie 33
Jakim symbolem literowym określa się zmienną wyjściową w sterowniku PLC?
A. T
B. Q
C. R
D. I
Odpowiedź Q jest poprawna, ponieważ w systemach programowalnych sterowników logicznych (PLC) zmienne wyjściowe oznaczane są właśnie tym symbolem. Wyjścia są sygnałami, które sterownik generuje na podstawie przetworzonych danych wejściowych oraz zaimplementowanych algorytmów. Standardowe oznaczenia w programowaniu PLC opierają się na konwencjach przyjętych w branży, gdzie 'I' oznacza wejścia (Input), 'Q' wyjścia (Output), 'R' jest często używane dla rejestrów, a 'T' odnosi się do timerów. Przykładem zastosowania zmiennych wyjściowych jest kontrola urządzeń wykonawczych, takich jak silniki, siłowniki czy zawory. Na przykład, w prostym procesie automatyzacji, sygnał wyjściowy Q0.0 może być użyty do włączania lub wyłączania silnika w odpowiedzi na warunki zdefiniowane przez czujniki wejściowe. Zrozumienie tych oznaczeń jest kluczowe dla efektywnego programowania i diagnostyki systemów automatyki przemysłowej, co jest zgodne z normami IEC 61131-3, które definiują struktury programowania w PLC.
Pytanie 34
Który typ oprogramowania należy zastosować do utworzenia wizualizacji procesu przedstawionego na rysunku?
A. CAM
B. SCADA
C. CAQ
D. CAD
SCADA (Supervisory Control and Data Acquisition) jest kluczowym typem oprogramowania wykorzystywanym w automatyzacji procesów przemysłowych, szczególnie w kontekście monitorowania i kontrolowania systemów w czasie rzeczywistym. W przypadku przedstawionego procesu mieszania w zbiornikach, SCADA zapewnia nie tylko wizualizację stanu procesów, ale również interfejs do zarządzania nimi. Przykładem zastosowania SCADA jest monitorowanie poziomów cieczy w zbiornikach, gdzie dane są zbierane z różnych czujników, a operatorzy mogą wprowadzać zmiany w procesie, zapewniając jego efektywność i bezpieczeństwo. SCADA wspiera też analizy historyczne, co pozwala na optymalizację procesów i podejmowanie lepszych decyzji operacyjnych. Dodatkowo, systemy SCADA są zgodne z normami IEC 61131-3, które określają standardy programowania w systemach automatyki, co czyni je niezawodnymi narzędziami w przemyśle.
Pytanie 35
Przedstawiony na rysunku proces to
A. zgrzewanie.
B. cięcie plazmą.
C. szlifowanie.
D. spawanie łukowe.
Cięcie plazmą to naprawdę ciekawe zjawisko! Wykorzystuje ono łuk plazmowy do cięcia różnych metali, które przewodzą prąd. Jak spojrzysz na rysunek, to od razu zauważysz jasne światło i ten charakterystyczny łuk – to właśnie to! W branży metalurgicznej bardzo chętnie korzysta się z tej techniki, bo pozwala na szybkie i dokładne cięcie stali, aluminium czy nawet miedzi. To szczególnie przydatne, gdy trzeba wycinać skomplikowane kształty, bo krawędzie są gładkie i równe, a to eliminuje potrzebę dalszej obróbki. Co więcej, cięcie plazmą jest znacznie bardziej efektywne, jeśli chodzi o zużycie energii i koszty, dlatego tak często wybierają to w nowoczesnych zakładach produkcyjnych. A na dodatek, przy użyciu odpowiednich osłon i systemów odciągowych, dbają o bezpieczeństwo pracowników – to też ważne!
Pytanie 36
Na którym rysunku przedstawiono zęby i ślady zazębień poprawnie zamontowanych i współpracujących ze sobą kół zębatych?
A. B.
B. C.
C. D.
D. A.
Zaznaczenie odpowiedzi innej niż A często wynika z braku zrozumienia zasad prawidłowego zazębienia kół zębatych. Warto zwrócić uwagę, że nieprawidłowe zazębienie, jak to widoczne w odpowiedziach B, C i D, może prowadzić do szeregu problemów w funkcjonowaniu mechanizmów. Przesunięcie osiowe, które można zaobserwować w niektórych z tych rysunków, nie tylko wpływa na nieefektywne przenoszenie momentu obrotowego, ale także generuje dodatkowe siły, które mogą prowadzić do szybszego zużycia zębów. Ponadto, niewłaściwe nachylenie zębów, które także występuje w tych odpowiedziach, może prowadzić do zwiększenia tarcia i hałasu, co jest niepożądane w wielu zastosowaniach przemysłowych. Często uczniowie mylnie zakładają, że każdy rysunek kół zębatych wygląda poprawnie, jednak kluczowe jest zrozumienie, że tylko idealne zazębienie, w pełni zgodne z normami, zapewnia długotrwałą i efektywną pracę. W praktyce inżynieryjnej, zgodności z normami takimi jak ANSI/AGMA 1012-F14 jest niezbędna, aby zapewnić, że projektowane układy będą działały zgodnie z oczekiwaniami. Ignorowanie tych zasad może prowadzić do poważnych konsekwencji, w tym awarii sprzętu oraz zwiększenia kosztów operacyjnych.
Pytanie 37
Jaką funkcję w układzie sterowania przedstawionym na schemacie pełni element 1V3?
A. Opóźnia powrót tłoczyska siłownika.
B. Przyspiesza wysunięcia tłoczyska siłownika.
C. Opóźnia wysunięcia tłoczyska siłownika.
D. Przyspiesza powrót tłoczyska siłownika.
Element 1V3 w układzie sterowania pełni kluczową funkcję zaworu dławiąco-zwrotnego, który ma na celu regulację prędkości ruchu tłoczyska siłownika. Zawory tego typu są niezbędne w systemach pneumatycznych i hydraulicznych, ponieważ umożliwiają precyzyjne kontrolowanie szybkości, z jaką tłoczyska się wysuwają lub chowają. W tym przypadku zawór 1V3 dławii przepływ powietrza w kierunku powrotnym, co skutkuje opóźnieniem powrotu tłoczyska. W praktyce oznacza to, że operator systemu może dostosować czas reakcji siłownika do wymogów procesu, co jest istotne w aplikacjach, gdzie zbyt szybki powrót siłownika mógłby prowadzić do uszkodzeń mechanicznych lub zakłóceń w pracy innych komponentów. Zastosowanie zaworów dławiąco-zwrotnych jest powszechne w automatyce przemysłowej, gdzie efektywność operacyjna oraz bezpieczeństwo są priorytetem. Przykładowo, w systemach montażowych, odpowiednia regulacja prędkości ruchu siłowników może znacząco wpłynąć na jakość produkcji oraz żywotność urządzeń.
Pytanie 38
Efektor zainstalowany na końcu ramienia robota przede wszystkim pełni funkcję
A. przemieszczania obiektu w przestrzeni
B. ochrony ramienia robota przed kolizjami z operatorem
C. chwytania obiektu z odpowiednią siłą
D. chronienia ramienia robota przed przeciążeniem
Efektor, umieszczony na końcu ramienia robota, odgrywa kluczową rolę w jego funkcjonowaniu, zwłaszcza w kontekście automatyzacji procesów produkcyjnych. Jego głównym zadaniem jest chwytanie elementów z odpowiednią siłą, co jest istotne w wielu zastosowaniach przemysłowych, takich jak montaż, pakowanie czy transport materiałów. Efektory mogą mieć różne formy – od prostych chwytaków pneumatycznych, po zaawansowane systemy z czujnikami siły, które umożliwiają precyzyjne dostosowanie siły chwytu do rodzaju i wagi chwytanego obiektu. Dzięki tym technologiom możliwe jest minimalizowanie uszkodzeń delikatnych komponentów oraz zwiększenie efektywności produkcji. Dobre praktyki w zakresie projektowania efektorów obejmują uwzględnienie materiałów, które zapewniają odpowiednią przyczepność i trwałość, a także zastosowanie systemów kontroli, które pozwalają na monitorowanie siły chwytu w czasie rzeczywistym, co może być zgodne z normami ISO 10218 dotyczącymi robotów przemysłowych.
Pytanie 39
Którą czynność powinien wykonać użytkownik podczas uruchamiania komercyjnej wersji programu Proficy iFIX po ukazaniu się przedstawionego na rysunku komunikatu, aby program działał dłużej niż 2 godziny?
A. Kontynuować uruchamianie programu Proficy iFIX.
B. Zainstalować sterownik klucza sprzętowego.
C. Ponownie zainstalować program Proficy iFIX.
D. Sprawdzić, czy została zainstalowana właściwa wersja systemu operacyjnego.
Zainstalowanie sterownika klucza sprzętowego jest kluczowym działaniem, które każdego użytkownika programu Proficy iFIX powinno skłonić do podjęcia działań w momencie napotkania komunikatu o braku detekcji klucza sprzętowego. Klucz sprzętowy jest fizycznym urządzeniem zabezpieczającym, które umożliwia legalne użytkowanie oprogramowania. Bez jego obecności program automatycznie ogranicza swoje działanie do 2 godzin. Dlatego zainstalowanie odpowiedniego sterownika jest niezbędne do zapewnienia ciągłości pracy. W praktyce, użytkownicy powinni upewnić się, że klucz jest prawidłowo podłączony do portu USB oraz że zainstalowano właściwe sterowniki, które mogą być dostępne na stronie producenta oprogramowania. Zgodnie z najlepszymi praktykami w zakresie zarządzania oprogramowaniem, regularne aktualizacje oprogramowania oraz jego komponentów, takich jak sterowniki, powinny być standardową procedurą. Dzięki temu użytkownik ma pewność, że korzysta z najnowszych funkcji i zabezpieczeń, co jest kluczowe w kontekście pracy z systemami automatyki przemysłowej.
Pytanie 40
Dobierz minimalny zestaw sterownika S7-200 do realizacji sterowania windą w budynku trzykondygnacyjnym. Wykorzystaj w tym celu opis elementów wejściowych/wyjściowych podłączonych do sterownika.
| Elementy wejściowe | jeden czujnik na każdej kondygnacji informujący o stanie drzwi zewnętrznych (otwarte/zamknięte) |
| jeden czujnik na każdej kondygnacji informujący o położeniu windy | |
| jeden przycisk na każdej kondygnacji przywołujący windę | |
| 3 przyciski wewnątrz windy służące do wyboru kondygnacji | |
| jeden przycisk wewnątrz windy informujący o awarii (AWARIA) | |
| Elementy wyjściowe | dwa styczniki załączające otwieranie i zamykanie drzwi |
| dwa styczniki uruchamiające jazdę kabiny na dół i jazdę kabiny do góry |
A. S7-200 o 6 wejściach i 4 wyjściach
B. S7-200 o 8 wejściach i 6 wyjściach
C. S7-200 o 24 wejściach i 16 wyjściach
D. S7-200 o 14 wejściach i 10 wyjściach
Niepoprawne odpowiedzi, takie jak S7-200 o 8 wejściach i 6 wyjściach, S7-200 o 24 wejściach i 16 wyjściach oraz S7-200 o 6 wejściach i 4 wyjściach, nie spełniają wymagań dla skutecznego sterowania windą w budynku trzykondygnacyjnym. Przede wszystkim, w przypadku 8 wejść i 6 wyjść, liczba wejść jest zdecydowanie zbyt mała, aby obsłużyć wszystkie niezbędne czujniki, takie jak te monitorujące położenie windy, sygnały przycisków oraz inne sensory. Podobnie, 6 wejść i 4 wyjścia również nie są wystarczające, co prowadzi do ryzyka awarii systemu. Z drugiej strony, odpowiedź z 24 wejściami i 16 wyjściami, mimo że teoretycznie przekracza wymagania, w praktyce może prowadzić do zbędnych kosztów oraz złożoności systemu, co jest nieefektywne. W projektowaniu systemów automatyki niezwykle ważne jest, aby dobierać komponenty w sposób przemyślany, co oznacza nie tylko spełnienie minimalnych wymagań, ale także optymalizację kosztów. Niezrozumienie tego aspektu może prowadzić do błędnych założeń i nieefektywnej pracy systemu, co w konsekwencji może wpłynąć na bezpieczeństwo użytkowników oraz niezawodność działania urządzeń. Warto pamiętać, że właściwy dobór komponentów jest fundamentem każdej dobrze zaprojektowanej instalacji automatyki.
