Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 26 maja 2026 20:26
Data zakończenia: 26 maja 2026 21:19

Egzamin zdany!

Wynik: 29/40 punktów (72,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Aby zatrzymać tłoczysko siłownika pneumatycznego o działaniu dwustronnym w dowolnym miejscu, wykorzystuje się zawór

A. trójdrogowy trójpołożeniowy (3/3)

B. pięciodrogowy trójpołożeniowy (5/3)

C. pięciodrogowy dwupołożeniowy (5/2)

D. trójdrogowy dwupołożeniowy (3/2)

Wybór zaworu trójdrogowego trójpołożeniowego (3/3) czy dwupołożeniowego (3/2) raczej nie jest dobrym pomysłem. To znaczy, te zawory mają swoje ograniczenia. Zawór trójdrogowy ma tylko trzy porty i nie może jednocześnie zasilać siłownika i go zatrzymać, co nie jest wystarczające w bardziej skomplikowanych układach. A jakbyś wybrał pięciodrogowy dwupołożeniowy (5/2), to też nie będzie ok, bo ma tylko dwa położenia robocze, czyli nie zatrzymasz siłownika w konkretnych punktach. Moim zdaniem, takie wybory mogą prowadzić do problemów w procesach, gdzie ważna jest precyzja. Ważne jest, żeby dobrze rozumieć różnice między różnymi typami zaworów i ich zastosowaniem, żeby nie wprowadzać nieefektywnych rozwiązań i trzymać się norm branżowych.

Pytanie 2

Na rysunku przedstawiono tabliczki znamionowej

A. transformatora

B. autotransformatora.

C. silnik indukcyjnego.

D. silnika prądu stałego.

Odpowiedź dotycząca silnika indukcyjnego jest poprawna, ponieważ tabliczka znamionowa zawiera istotne informacje techniczne typowe dla tego rodzaju silników. Silniki indukcyjne, znane również jako asynchroniczne, są powszechnie stosowane w przemyśle i automatyce ze względu na swoją niezawodność i prostotę konstrukcji. Parametry takie jak moc, prędkość obrotowa oraz napięcie zasilania są kluczowe dla ich działania. Dodatkowo, oznaczenie 'Typ SKg 100L-4B' sugeruje specyfikacje silnika, w tym rozmiar oraz liczbę biegunów, co bezpośrednio wpływa na jego charakterystyki operacyjne. W praktyce, silniki indukcyjne są najlepszym wyborem do zastosowań wymagających stałej prędkości obrotowej przy zmiennym obciążeniu, jak np. w pompach, wentylatorach czy przenośnikach taśmowych. Znajomość tych specyfikacji oraz ich poprawne interpretowanie jest kluczowe w procesie doboru silnika do konkretnej aplikacji przemysłowej.

Pytanie 3

W pneumatycznym zaworze rozdzielającym 5/2 uszkodzeniu uległo wtykowe przyłącze proste z gwintem zewnętrznym. Którego przyłącza, z przedstawionych na rysunkach, należy użyć do naprawy zaworu?

A. B.

B. A.

C. C.

D. D.

Przyłącze oznaczone jako D jest poprawnym rozwiązaniem, ponieważ spełnia kryteria dotyczące uszkodzonego elementu w pneumatycznym zaworze rozdzielającym 5/2. Wtykowe przyłącze proste z gwintem zewnętrznym jest kluczowe dla zapewnienia szczelności i prawidłowego działania systemu pneumatycznego. Zastosowanie odpowiednich przyłączy to istotny aspekt w projektowaniu instalacji pneumatycznych, gdzie każdy element musi być zgodny z określonymi parametrami technicznymi. W praktyce, użycie przyłącza D pozwoli na łatwą i szybką wymianę uszkodzonego elementu, co zminimalizuje przestoje w pracy maszyny. W branży bardzo ważne jest stosowanie części zamiennych, które są zgodne z normami, takimi jak ISO 4414, które zalecają użycie komponentów o odpowiednich gwintach i kształtach. Dodatkowo, przyłącze D charakteryzuje się także wysoką odpornością na ciśnienie i korozję, co jest istotne w trakcie eksploatacji w trudnych warunkach. Takie podejście do wyboru przyłączy zapewnia dłuższą żywotność całej instalacji oraz zwiększa jej niezawodność.

Pytanie 4

W kroku drugim diagramu przedstawionego na rysunku

A. siłownik 1A1 jest wsuwany, a zawory 1V1 i 1V2 są w pozycji b.

B. siłownik 1A1 jest wysuwany, a zawory 1V1 i 1V2 są przełączane z pozycji b na a.

C. zawór 1A1 jest przełączany z pozycji 2 na 1, a siłowniki 1V1 i 1V2 są w pozycji b.

D. zawór 1A1 jest przełączany z pozycji 1 na 2, a siłowniki 1V1 i 1V2 są w pozycji b.

Wybór niewłaściwej odpowiedzi często wynika z niepełnego zrozumienia działania siłowników oraz zaworów w kontekście układów automatyki. Na przykład, w niektórych odpowiedziach zasugerowano, że siłownik 1A1 jest przełączany z pozycji 2 na 1, co jest sprzeczne z przedstawionymi informacjami w diagramie, gdzie rzeczywiste położenie ilustruje wsuwanie siłownika. Zrozumienie kierunku ruchu siłownika jest kluczowe, ponieważ w automatyce precyzyjne określenie pozycji elementów roboczych jest niezbędne do zapewnienia bezpieczeństwa i efektywności procesu. Dodatkowo, błędne interpretacje dotyczące pozycji zaworów 1V1 i 1V2 mogą prowadzić do poważnych konsekwencji w działaniu całego systemu. Należy pamiętać, że zawory pełnią kluczową rolę w regulacji przepływu medium i ich pozycja wpływa na zachowanie całego układu. Wybór odpowiedzi, która sugeruje, że zawory są przełączane z pozycji b na a, także wskazuje na niedostateczne zrozumienie, ponieważ na diagramie są one jednoznacznie przedstawione w pozycji b. W kontekście projektowania systemów automatyzacji, ważne jest, aby analizować każdy aspekt działania układu i zrozumieć jego logikę, co pomoże uniknąć typowych błędów w interpretacji oraz przyczyni się do bardziej efektywnego i bezpiecznego działania systemu.

Pytanie 5

Jakie napięcie musi być zastosowane do zasilania prostowniczego układu sześciopulsowego?

A. trójfazowym 230 V/400 V

B. jednofazowym symetrycznym 2 x 115 V

C. stałym 24 V

D. stałym 110 V

Układ prostowniczy sześciopulsowy jest systemem, który przekształca prąd przemienny w prąd stały, wykorzystując sześć diod do realizacji prostowania. Aby zapewnić efektywną pracę tego układu, wymagane jest zasilanie trójfazowe o napięciu 230 V/400 V. Taki typ zasilania pozwala na uzyskanie stabilnego i wydajnego prostowania, co jest kluczowe w wielu zastosowaniach przemysłowych, takich jak zasilanie napędów elektrycznych, systemów zasilania awaryjnego czy też w aplikacjach w automatyce. Warto zauważyć, że standardowe zasilanie trójfazowe w systemach przemysłowych jest powszechnie stosowane, co sprzyja kompatybilności urządzeń. Dobre praktyki w projektowaniu systemów elektrycznych zalecają użycie prostowników o odpowiednich parametrach zgodnych z wymaganiami odbiorników, co zapewnia ich długotrwałą i niezawodną pracę.

Pytanie 6

Które kolory przewodów należy zastosować do połączenia urządzenia z siecią pokazaną na rysunku?

A. PE - żółto-zielony, N - niebieski, LI - czarny.

B. PE - żółto-zielony, N - czarny, LI - niebieski.

C. PE - niebieski, N - żółto-zielony, LI - brązowy.

D. PE - brązowy, N - niebieski, LI - czarny.

Poprawna odpowiedź to PE - żółto-zielony, N - niebieski, LI - czarny. W instalacjach elektrycznych zgodnie z normami PN-EN 60446 oraz PN-IEC 60446, kolory przewodów są ściśle określone dla zapewnienia bezpieczeństwa i poprawności wykonania połączeń. Przewód ochronny (PE) zawsze powinien być oznaczony kolorem żółto-zielonym, co wskazuje na jego funkcję ochronną, zabezpieczającą przed porażeniem prądem. Przewód neutralny (N) powinien mieć kolor niebieski, co jest standardem międzynarodowym, ułatwiającym identyfikację i poprawne podłączenie urządzeń. Przewód fazowy (L1) w tym przypadku oznaczono kolorem czarnym, co jest jedną z akceptowanych opcji. Te standardy nie tylko zwiększają bezpieczeństwo, ale również ułatwiają prace konserwacyjne, gdyż wyraźna kolorystyka pozwala na szybkie rozpoznanie funkcji poszczególnych przewodów. Dla przykładu, w przypadku awarii systemu elektrycznego, znajomość tych standardów pozwala technikom na sprawne diagnozowanie problemów i ich eliminowanie, co jest kluczowe dla zapewnienia ciągłości pracy urządzeń.

Pytanie 7

Bramka przedstawiona na rysunku realizuje funkcję

A. AND

B. OR

C. NOR

D. NAND

Bramka NAND, jaką przedstawia rysunek, to jeden z kluczowych elementów w logice cyfrowej. Oferuje ona negację funkcji AND, co oznacza, że jej wyjście będzie równe 0 tylko wtedy, gdy wszystkie jej wejścia mają wartość 1. W przeciwnym razie, wyjście będzie 1. Ta właściwość sprawia, że bramka NAND jest fundamentalna w budowie bardziej złożonych układów logicznych. Przykłady zastosowania bramki NAND obejmują realizację pamięci, rejestrów oraz podstawowych operacji w mikroprocesorach. Z perspektywy inżynierii, bramka NAND jest także niezwykle ważna, gdyż może być wykorzystana do stworzenia dowolnej innej bramki logicznej, co czyni ją uniwersalnym elementem w projektowaniu układów. Ponadto, standardy projektowania układów cyfrowych, takie jak te określone przez IEEE, podkreślają znaczenie bramek NAND w oszczędzaniu miejsca na chipach oraz w zwiększaniu efektywności energetycznej układów. Właściwe zrozumienie działania bramek logicznych, takich jak NAND, jest kluczowe dla każdego inżyniera zajmującego się elektroniką.

Pytanie 8

Na rysunku przedstawiono fragment schematu połączeń sterownika PLC, Dla tak wykonanych połączeń, wejścia są skonfigurowane jako

A. "source" (źródło) i "sink" (ujście) równocześnie.

B. wejścia analogowe.

C. "sink" (ujście).

D. "source" (źródło).

Wybór odpowiedzi, który sugeruje, że wejścia są skonfigurowane jako "sink" (ujście), jest błędny, ponieważ w przypadku takiej konfiguracji zasilanie byłoby dostarczane z obwodu do urządzenia, co nie odpowiada przedstawionemu schematowi. W konfiguracji "sink" interfejs wejściowy byłby uziemiony, a zasilanie płynęłoby do wejścia, co w tym przypadku nie ma miejsca. Podobnie, odpowiedź wskazująca na równoczesną konfigurację "source" i "sink" jest również myląca, ponieważ w praktyce nie można jednocześnie stosować obu typów zasilania na tym samym wejściu. Takie podejście prowadzi do sprzeczności w działaniu urządzenia i może powodować nieprawidłowe odczyty sygnałów. Konfiguracja wejść analogowych również nie jest właściwa, ponieważ schemat odnosi się do sygnałów cyfrowych, gdzie zasilanie i wyzwolenie sygnału są wyraźnie rozdzielone. Typowe błędy myślowe, takie jak mieszanie typów sygnałów i nieprawidłowe przypisanie ról w obwodzie, mogą prowadzić do takich nieprawidłowych wniosków. Kluczowe jest zrozumienie, jak działa każdy typ wejścia i w jaki sposób dostarcza zasilanie, aby prawidłowo interpretować schematy oraz zapewnić właściwe działanie całego systemu.

Pytanie 9

Jakie złącza zostały zastosowane w rozdzielaczu przedstawionym na rysunku?

A. Zaciskowe i szybkozłącze.

B. Szybkozłącze i wtykowe.

C. Wtykowe i zakręcane.

D. Zakręcane i zaciskowe.

Odpowiedź "Szybkozłącze i wtykowe" jest prawidłowa, ponieważ na zdjęciu rozdzielacza rzeczywiście zastosowano te dwa typy złączy. Złącza wtykowe, umiejscowione z przodu rozdzielacza, umożliwiają szybkie podłączenie i odłączenie elementów układów hydraulicznych lub pneumatycznych bez konieczności użycia narzędzi. Tego rodzaju rozwiązania są szczególnie cenione w aplikacjach, gdzie czas reakcji jest kluczowy, na przykład w serwisie hydraulicznym. Z kolei szybkozłącza, umieszczone z tyłu rozdzielacza, pozwalają na błyskawiczne łączenie i rozłączanie przewodów, co jest niezbędne w przypadku konieczności zmiany konfiguracji układu lub przeprowadzania konserwacji. W przemyśle stosuje się standardy ISO dla szybkozłączy, które określają wymogi dotyczące ich wydajności i bezpieczeństwa. Znajomość tych rozwiązań pozwala na efektywniejsze zarządzanie systemami oraz ich optymalizację, co jest kluczowe dla zapewnienia wysokiej jakości pracy urządzeń. Takie złącza są stosowane w wielu sektorach, od motoryzacji po budownictwo, co podkreśla ich uniwersalność i praktyczność.

Pytanie 10

Pokazany na rysunku sposób montowania podzespołów elektronicznych, na płytce obwodu drukowanego, to

A. klejenie.

B. spawanie.

C. zgrzewanie.

D. lutowanie.

Metody takie jak spawanie, klejenie czy zgrzewanie nie są odpowiednie do montażu podzespołów elektronicznych na płytkach obwodów drukowanych, ponieważ każda z tych technik ma swoje ograniczenia i nie spełnia wymagań stawianych przez nowoczesną elektronikę. Spawanie, będące procesem łączenia metali za pomocą wysokotemperaturowego źródła ciepła, nie jest stosowane w elektronice, ponieważ może prowadzić do uszkodzenia delikatnych komponentów oraz nadmiernego nagrzewania płytki PCB. Klejenie, chociaż może być używane do mocowania niektórych elementów, nie zapewnia elektrycznego połączenia, co czyni tę metodę niewłaściwą dla większości zastosowań elektronicznych. Zgrzewanie, które wykorzystuje ciśnienie i ciepło do łączenia materiałów, również jest nieodpowiednie, ponieważ nie tworzy trwałego połączenia w kontekście komponentów elektronicznych, które wymagają przewodnictwa elektrycznego. W szczególności, błędne podejście do montażu podzespołów może prowadzić do awarii urządzeń, co zdarza się często w przypadku, gdy niewłaściwe metody są stosowane do lutowania. Dlatego ważne jest, aby znać właściwe techniki montażu i stosować je zgodnie z najlepszymi praktykami w branży. Niezrozumienie różnic między tymi metodami może prowadzić do poważnych konsekwencji w procesie produkcji i jakości finalnego produktu.

Pytanie 11

Dla podanego na rysunku przewodu rurowego prędkość przepływu cieczy w przekroju A1 wynosi

A. V1 = 4 V2

B. V1 = 0,5 V2

C. V1 = 2 V2

D. V1 = 0,25 V2

Poprawna odpowiedź V1 = 0,5 V2 wynika z zasady ciągłości przepływu, która jest fundamentem hydrauliki i mechaniki płynów. Zgodnie z tą zasadą, w zamkniętym układzie przewodów, iloczyn prędkości przepływu cieczy i przekroju poprzecznego rury pozostaje stały. Oznacza to, że dla nieściśliwych płynów, gdy przekrój A1 jest dwa razy większy niż A2, prędkość V1 musi być dwa razy mniejsza niż V2, aby zrównoważyć równanie A1 * V1 = A2 * V2. W praktyce, zasada ta jest niezwykle istotna w inżynierii hydraulicznej, gdzie projektowanie systemów rur i przewodów musi uwzględniać różnice w przekrojach, aby zapewnić optymalny przepływ i minimalizację strat ciśnienia. Przykładowo, w systemach nawadniających, dobór odpowiednich średnic rur w zależności od wymagań przepływu cieczy jest kluczowy dla efektywności całego systemu. Warto również zwrócić uwagę na zastosowanie tej zasady w projektach związanych z instalacjami przemysłowymi, gdzie kontrolowanie przepływu cieczy ma ogromne znaczenie dla bezpieczeństwa i wydajności zakładów.

Pytanie 12

W przedstawionym na rysunku siłowniku dwustronnego działania ruch tłoka odbywa się w kierunku wskazanym strzałką. Jaka komora oznaczona została literą B?

A. Podtłokowa.

B. Tłoczna.

C. Nadtłokowa.

D. Spływowa.

Wybór jakiejkolwiek innej odpowiedzi niż 'Tłoczna' może wynikać z nieporozumienia odnośnie do funkcji poszczególnych komór w siłowniku dwustronnego działania. Komora spływowa, podtłokowa i nadtłokowa pełnią różne, ale specyficzne role w obrębie układu hydraulicznego. Komora spływowa jest zazwyczaj miejscem, w którym olej wraca do zbiornika po wykonaniu pracy, i nie jest odpowiedzialna za generowanie ruchu tłoka. Komora podtłokowa z kolei działa w odwrotnym kierunku, co oznacza, że nie dostarcza ciśnienia w kierunku ruchu tłoka w lewo. Natomiast komora nadtłokowa, mimo że również może zawierać płyn, nie jest miejscem, do którego ciśnienie musi być wprowadzone, aby spowodować ruch tłoka w zadanym kierunku. Kluczowym błędem w myśleniu jest pomylenie terminologii i funkcji poszczególnych komór, co może prowadzić do niewłaściwego doboru komponentów w systemach hydraulicznych. W praktyce, nieprawidłowe zrozumienie tych pojęć może skutkować awariami systemów oraz zagrożeniem bezpieczeństwa, dlatego istotne jest, aby starać się stosować standardy branżowe oraz dobre praktyki przy projektowaniu i obsłudze systemów mechanicznych.

Pytanie 13

Które urządzenie ma symbol graficzny taki jak na rysunku?

A. Smarownica.

B. Filtr.

C. Zawór spustowy.

D. Osuszacz powietrza.

Symbol graficzny przedstawiony na rysunku jednoznacznie wskazuje na smarownicę, która odgrywa kluczową rolę w utrzymaniu sprawności mechanizmów. Smarownice są stosowane w wielu branżach, w tym w motoryzacji, produkcji maszyn oraz w przemyśle lotniczym. Użycie smarów zmniejsza tarcie między ruchomymi elementami, co skutkuje zmniejszeniem zużycia, a tym samym wydłużeniem żywotności urządzeń. W praktyce, smarownice mogą być zintegrowane z systemami automatycznego smarowania, co pozwala na precyzyjne dawkowanie smaru, minimalizując ryzyko zarówno niedosmarowania, jak i przesmarowania. Zastosowanie symboli graficznych w dokumentacji technicznej jest zgodne z normami ISO, co ułatwia identyfikację urządzeń i ich funkcji. Przykłady zastosowań smarownic obejmują smarowanie łożysk, przekładni oraz innych elementów mechanicznych, gdzie kluczowe jest utrzymanie niskiego poziomu tarcia i zapobieganie uszkodzeniom.

Pytanie 14

Przedstawiony kondensator ma pojemność

A. 10 nF

B. 10 μF

C. 10 pF

D. 10 mF

Kondensator oznaczony jako "10nM63" faktycznie ma pojemność 10 nanofaradów (nF). To dość istotna informacja w elektronice, bo kondensatory o takiej pojemności są często używane w różnych układach, jak filtry, oscylatory, a nawet układy czasowe. Używając kondensatora 10 nF w obwodach, które potrzebują precyzyjnego czasu lub filtrują sygnały wysokiej częstotliwości, możemy osiągnąć całkiem fajne rezultaty. Jak projektujesz obwody, musisz pamiętać o normach i dobrych praktykach – to znaczy, ważne jest, żeby kondensator miał odpowiednią tolerancję, a napięcie robocze też się zgadzało, bo to wpływa na stabilność i niezawodność całego układu. Bez wątpienia, zrozumienie oznaczeń kondensatorów, takich jak nF, μF czy pF, jest potrzebne dla każdego, kto pracuje z elektroniką. To ułatwi ci dobieranie komponentów do konkretnych wymagań projektowych.

Pytanie 15

Którego urządzenia nie wolno zasilać z źródła napięcia oznaczonego jako 400 V; 3/N/PE ~50 Hz?

A. Silnika trójfazowego klatkowego o napięciu międzyfazowym 400 V skojarzonego w Δ

B. Transformatora trójfazowego o napięciu górnym 400 V i skojarzeniu Dy5

C. Silnika prądu stałego o napięciu 400 V

D. Silnika jednofazowego o napięciu 230 V

Silnik prądu stałego o napięciu 400 V nie może być zasilany ze źródła napięciowego 400 V; 3/N/PE ~50 Hz, ponieważ wymaga on specyficznego napięcia zasilania i charakterystyki napięcia stałego. Silniki prądu stałego są projektowane do pracy przy konkretnym napięciu, a ich zasilanie napięciem przemiennym mogłoby spowodować uszkodzenie mechanizmu wirnika oraz układów regulacji. W praktyce, silniki te są zasilane z falowników lub prostowników, które konwertują napięcie przemienne na stałe. Standardy IEC 60034 dotyczące maszyn elektrycznych oraz normy dotyczące bezpieczeństwa elektrycznego podkreślają konieczność stosowania odpowiednich wartości napięcia, aby zapewnić prawidłową i bezpieczną pracę urządzeń. Należy również pamiętać, że każdy silnik powinien być dopasowany do specyfikacji źródła zasilania, co zapobiega nieprawidłowym działaniom i możliwym uszkodzeniom.

Pytanie 16

Którą śrubę należy wkręcać przy pomocy przedstawionej końcówki?

A. A.

B. B.

C. C.

D. D.

Poprawna odpowiedź to C, ponieważ śruba oznaczona literą C jest przystosowana do użycia z końcówką typu Phillips (PH), która charakteryzuje się krzyżowym nacięciem. Takie nacięcie zapewnia lepszą przyczepność końcówki do śruby, co minimalizuje ryzyko poślizgu i uszkodzenia nacięcia. Końcówki Phillips są szeroko stosowane w różnych gałęziach przemysłu, od budownictwa po elektronikę, ze względu na ich uniwersalność i efektywność. W praktyce, użycie odpowiedniej końcówki do śruby ma kluczowe znaczenie dla zapewnienia jakości montażu oraz bezpieczeństwa konstrukcji. W przypadku śrub z nacięciem krzyżowym, takich jak te oznaczone literami A i B, występuje różnica w kształcie główki, co oznacza, że nie będą one pasować do końcówki Phillips. Natomiast śruba D, z sześciokątnym nacięciem, wymaga innej końcówki, takiej jak klucz sześciokątny. Zastosowanie odpowiednich narzędzi jest zgodne z dobrymi praktykami, które zwiększają efektywność i bezpieczeństwo pracy.

Pytanie 17

Na którym rysunku przedstawiono mocowanie kołnierzowe siłowników pneumatycznych?

A. C.

B. B.

C. A.

D. D.

Poprawna odpowiedź to "B". Rysunek B przedstawia siłownik pneumatyczny z kołnierzem montażowym, który jest kluczowym elementem w instalacjach pneumatycznych. Kołnierz montażowy umożliwia stabilne połączenie siłownika z innymi komponentami maszyny, zapewniając odpowiednie ułożenie i minimalizując drgania podczas pracy. W praktyce zastosowanie kołnierza jest szczególnie istotne w kontekście urządzeń, które wymagają precyzyjnego pozycjonowania, takich jak roboty przemysłowe czy automatyczne linie produkcyjne. Warto zwrócić uwagę na standardy montażowe, takie jak ISO 6431, które określają wymiary i tolerancje kołnierzy. Dobrze zaprojektowane mocowanie kołnierzowe nie tylko zwiększa bezpieczeństwo, ale także ułatwia konserwację siłowników poprzez szybki dostęp do ich elementów. Dodatkowo, prawidłowe mocowanie wpływa na żywotność siłownika, zmniejszając ryzyko uszkodzeń związanych z niewłaściwym zamocowaniem.

Pytanie 18

Na którym rysunku przedstawiono przekaźnik czasowy, uniwersalny, umożliwiający realizację opóźnionego włączenia lub opóźnionego wyłączenia?

A. D.

B. C.

C. B.

D. A.

Przekaźnik czasowy, taki jak PCU-510, to naprawdę fajne narzędzie w automatyce. Dzięki niemu możemy ustawić opóźnienie w włączeniu lub wyłączeniu różnych urządzeń. To świetne rozwiązanie, gdy chcemy uniknąć szoków dla naszego sprzętu w momencie, gdy zmienia się zasilanie. Na przykład, w produkcji, kiedy trzeba precyzyjnie kontrolować czas działania maszyn, przekaźnik czasowy może znacznie podnieść bezpieczeństwo i wydajność. Dobrze też wiedzieć, że te urządzenia są zgodne z normami IEC 60947, co sprawia, że są naprawdę solidne w trudnych warunkach. Ich wszechstronność w różnych systemach zarządzania energią oraz automatyce budynkowej naprawdę robi wrażenie.

Pytanie 19

Czujnik indukcyjny zbliżeniowy

A. reaguje, gdy do sensora zbliżają się obiekty nieprzezroczyste

B. reaguje, gdy do sensora zbliżają się obiekty metalowe

C. informuje o kontakcie z zewnętrznym przedmiotem

D. informuje o odległości od zbliżającego się obiektu

Indukcyjny sensor zbliżeniowy jest urządzeniem, które reaguje na obecność metalowych obiektów w swoim polu detekcji. Działa na zasadzie generowania pola elektromagnetycznego, które zmienia się w obecności metalu. Kiedy metalowy obiekt zbliża się do sensora, jego pole zmienia właściwości, co powoduje, że sensor uruchamia sygnał wyjściowy. Tego typu czujniki są często wykorzystywane w automatyce przemysłowej, na przykład do wykrywania pozycji narzędzi w maszynach, kontroli obecności elementów w liniach produkcyjnych, a także w systemach bezpieczeństwa, gdzie mają za zadanie monitorować dostęp do zamkniętych przestrzeni. Dzięki ich odporności na zewnętrzne warunki, takie jak zanieczyszczenia czy wilgoć, są to jedne z najczęściej stosowanych sensorów w trudnych warunkach przemysłowych. Ponadto, zgodnie z normami IEC 60947-5-2, czujniki indukcyjne powinny być odpowiednio zainstalowane, by zapewnić ich niezawodną pracę oraz bezpieczeństwo operacyjne.

Pytanie 20

Do metod oceny stanu łożysk tocznych nie zalicza się pomiaru

A. prędkości

B. ciepłoty

C. hałasów

D. wibracji

Pomiar prędkości to nie najlepsza metoda do oceny stanu łożysk tocznych. W praktyce zazwyczaj korzysta się z analizy drgań, szumów i temperatury. Analiza drgań to fajna technika, bo monitorując drgania, można zauważyć, czy coś jest nie tak, na przykład, czy łożysko ma luz albo jest uszkodzone. Z kolei pomiar szumów daje nam dodatkowe info o stanie łożysk, bo zmieniające się dźwięki mogą wskazywać na problemy. A co do temperatury — jeśli zaczyna rosnąć, to może być znak, że coś się dzieje, jak na przykład zbyt duże tarcie lub słabe smarowanie. W przemyśle, na przykład motoryzacyjnym czy w transporcie kolejowym, regularne sprawdzanie drgań i temperatury łożysk jest mega ważne, żeby maszyny działały sprawnie i bezawaryjnie. Ustalenie norm dla tolerancji drgań i temperatur dla różnych typów łożysk to standardy, które pomagają w zarządzaniu utrzymaniem ruchu, co zresztą potwierdzają normy ISO 10816.

Pytanie 21

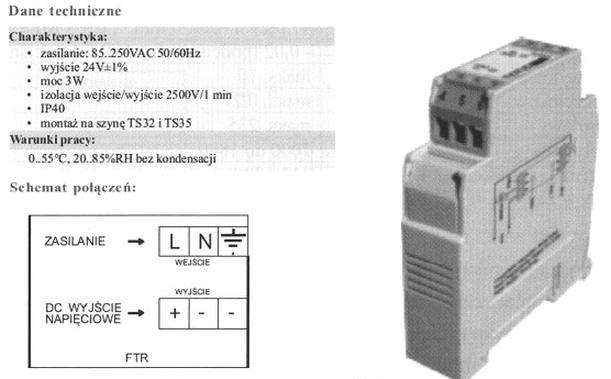

Element, którego fragment dokumentacji technicznej przedstawiony został powyżej, pełni w układach mechatronicznych funkcję

A. czujnika piezoelektrycznego.

B. przetwornika ciśnienia.

C. stycznika trójfazowego.

D. zasilacza stabilizowanego.

Niepoprawne odpowiedzi koncentrują się na elementach, które nie spełniają wymogów funkcjonalnych dla układów mechatronicznych. Przetwornik ciśnienia, na przykład, jest urządzeniem, które konwertuje ciśnienie na sygnał elektryczny, ale nie zajmuje się zarządzaniem napięciem czy dostarczaniem energii elektrycznej, jak zasilacz stabilizowany. W kontekście układów mechatronicznych, przetworniki ciśnienia są używane do monitorowania i regulacji ciśnienia w systemach hydraulicznych i pneumatycznych, co jest zupełnie inną funkcjonalnością niż zapewnienie stabilnego zasilania. Styki trójfazowe, z drugiej strony, są stosowane w systemach elektrycznych do załączania i wyłączania obwodów zasilających w instalacjach trójfazowych, jednak nie pełnią funkcji stabilizacji napięcia, co jest kluczowe w przypadku zasilaczy. Co więcej, czujniki piezoelektryczne zamieniają mechaniczne odkształcenia na sygnały elektryczne, a ich użycie dotyczy głównie detekcji ruchu lub wibracji, a nie zarządzania parametrami zasilania. Rozumienie funkcji i zastosowania tych elementów jest kluczowe dla prawidłowego projektowania systemów mechatronicznych, aby uniknąć błędnych założeń i zapewnić odpowiednią funkcjonalność całego układu. Typowym błędem myślowym w tym przypadku jest utożsamianie różnych typów urządzeń z ich funkcjami, co może prowadzić do nieprawidłowych wyborów podczas projektowania i implementacji systemów elektronicznych.

Pytanie 22

Aby zmierzyć napięcie na cewce elektrozaworu o nominalnym U_n = 24 V, zastosowano analogowy woltomierz z 75 podziałami na skali, ustawiony na zakres 30 V. Ile podziałów wskaże ten woltomierz, jeśli napięcie na cewce elektrozaworu jest poprawne?

A. 75

B. 60

C. 24

D. 30

Odpowiedź 60 działek jest prawidłowa, ponieważ w celu obliczenia, ile działek wskaże woltomierz przy napięciu 24 V, należy najpierw ustalić, na ile jednostek odpowiada zakres 30 V woltomierza o 75 działkach. Każda działka na skali woltomierza odpowiada napięciu równemu 30 V / 75 działek = 0,4 V na działkę. Następnie, aby obliczyć, ile działek odpowiada napięciu 24 V, dzielimy 24 V przez wartość jednej działki: 24 V / 0,4 V/działkę = 60 działek. Takie podejście jest zgodne z praktykami stosowanymi w pomiarach elektrotechnicznych, gdzie dokładność i znajomość charakterystyki używanego sprzętu są kluczowe. Woltomierz analogowy jest przydatnym narzędziem w diagnostyce układów elektronicznych, a jego prawidłowe odczytywanie skali pozwala na szybką ocenę stanu urządzeń oraz systemów. Przykładem zastosowania jest kontrola elementów w instalacjach automatyki przemysłowej, gdzie precyzyjne pomiary napięcia mogą zapobiegać uszkodzeniom sprzętu oraz zapewniać ich efektywność operacyjną.

Pytanie 23

Stal niskostopowa zawierająca składniki takie jak krzem, mangan, chrom oraz wanad, cechująca się podwyższoną ilością krzemu, znajduje zastosowanie w produkcji

A. narzędzi do obróbki skrawaniem

B. łożysk tocznych

C. resorów, sprężyn i drążków skrętnych

D. śrub, nakrętek, podkładek

Wybór łożysk tocznych jako zastosowania stali niskostopowej z dodatkami krzemu, manganu, chromu i wanadu jest błędny, ponieważ łożyska wymagają materiałów o specyficznych właściwościach, takich jak wysoka odporność na ścieranie oraz niska ścieralność, co często osiąga się poprzez zastosowanie stali węglowej lub stali narzędziowej. Ponadto, w przypadku łożysk tocznych, kluczowe jest, aby materiał miał odpowiednią mikrostrukturę, co można osiągnąć poprzez obróbkę cieplną, a nie przez zwykłe dodatki stopowe. Natomiast odpowiedź dotycząca śrub, nakrętek i podkładek, mimo że te elementy również muszą być wytrzymałe, z reguły wykorzystują stal o wyższej zawartości węgla, co zapewnia lepsze właściwości mechaniczne w kontekście złącz. Odpowiedzi sugerujące narzędzia do obróbki skrawaniem są także niepoprawne, ponieważ takie narzędzia wymagają materiałów odpornych na wysokie temperatury i ścieranie, a nie stali niskostopowej, której temperatury pracy są ograniczone. Przykłady tych błędów wskazują na niedostateczne zrozumienie właściwości różnych rodzajów stali oraz ich zastosowań, co prowadzi do niepoprawnych wniosków i wyborów materiałowych w branży inżynieryjnej.

Pytanie 24

Na rysunku przedstawiono symbol graficzny diody

A. stabilizacyjnej.

B. tunelowej.

C. wstecznej.

D. pojemnościowej.

Symbol graficzny diody pojemnościowej, który widzisz na rysunku, jest specyficznym przedstawieniem łączącym cechy diody i kondensatora. Dioda pojemnościowa, znana również jako warikap, wykazuje zmienność pojemności w zależności od przyłożonego napięcia wstecznego. Zastosowanie tego typu diody jest szczególnie istotne w obwodach strojenia częstotliwości, gdzie precyzyjne dostosowanie pojemności jest kluczowe dla uzyskania stabilnych parametrów pracy, na przykład w odbiornikach radiowych lub telewizorach. W praktyce, wykorzystując diody pojemnościowe, inżynierowie mogą łatwo regulować częstotliwość rezonansową obwodów LC, co pozwala na efektywne dostrajanie sygnałów. Dodatkowo, standardy branżowe wskazują na znaczenie diod pojemnościowych w budowie filtrów i układów modulacji, co czyni je niezbędnym elementem w nowoczesnej elektronice. Znajomość działania i zastosowania tych komponentów jest kluczowa dla każdego inżyniera elektryka lub elektronik.

Pytanie 25

W układzie zasilającym napęd pneumatyczny urządzenia mechatronicznego zamontowano zespół przygotowania powietrza złożony z 4 elementów. Którą z wymienionych funkcji realizuje element, którego symbol graficzny wskazuje strzałka?

A. Wprowadza mgłę olejową do układu.

B. Filtruje powietrze dostarczane ze sprężarki.

C. Reguluje poziom ciśnienia w układzie.

D. Osusza powietrze dostarczane z sprężarki.

Twoja odpowiedź jest prawidłowa, ponieważ element, którego symbol graficzny wskazuje strzałka, to filtr powietrza. Filtr powietrza jest kluczowym komponentem układu przygotowania powietrza. Jego główną funkcją jest usuwanie zanieczyszczeń, takich jak kurz, olej i woda, z powietrza dostarczanego przez sprężarkę. Takie zanieczyszczenia mogą prowadzić do uszkodzenia urządzeń pneumatycznych oraz obniżenia efektywności pracy systemu. Zastosowanie filtrów powietrza jest zgodne z najlepszymi praktykami w obszarze inżynierii pneumatycznej, co zapewnia długotrwałą i niezawodną pracę urządzeń. W wielu systemach przemysłowych, dobór odpowiedniego filtra powietrza jest kluczowy dla zachowania czystości powietrza, co z kolei wpływa na jakość procesów produkcyjnych. Prawidłowo działający filtr powietrza znacząco wpływa na wydajność całego układu, zmniejszając ryzyko awarii i konieczności kosztownych napraw.

Pytanie 26

Wydatki na materiały potrzebne do stworzenia urządzenia elektronicznego wynoszą 1 000 zł. Koszty realizacji wynoszą 100% wartości materiałów. Zarówno materiały, jak i wykonanie podlegają 22% stawce VAT. Jaka jest całkowita suma kosztów związanych z urządzeniem?

A. 2 200 zł

B. 1 440 zł

C. 2 440 zł

D. 1 220 zł

Wielu uczestników testu może mieć trudności z poprawnym zrozumieniem sposobu obliczania całkowitego kosztu urządzenia elektronicznego, co prowadzi do błędnych odpowiedzi. Kluczowym błędem jest pominięcie całkowitych kosztów wykonania, które w tym przypadku są równe kosztowi materiałów. Niezrozumienie tego faktu skutkuje przyjęciem błędnych wartości dla kosztów całkowitych. Dodatkowo, niedokładne obliczenie podatku VAT może prowadzić do znacznego zaniżenia lub zawyżenia kosztu końcowego. Na przykład, jeśli ktoś nie dodałby kosztów wykonania do materiałów, mógłby błędnie założyć, że całkowity koszt wynosi 1 220 zł, co jest kwotą jedynie materiałów powiększoną o podatek. Ponadto, błędne podejście do obliczania VAT, takie jak błędne zastosowanie stawki lub niewłaściwe obliczenia, może prowadzić do nieprawidłowych rezultatów. Kluczowe jest zrozumienie, że wszelkie koszty powinny być sumowane przed naliczeniem podatku, co jest zgodne z zasadami rachunkowości i przepisami podatkowymi. Aby uniknąć takich błędów, warto stosować standardowe procedury kalkulacji kosztów, które pozwolą na dokładne i systematyczne podejście do wyceny projektów.

Pytanie 27

Na rysunku przedstawiono schemat

A. stabilizatora napięcia.

B. prostownika niesterowanego.

C. prostownika sterowanego.

D. sterownika napięcia.

Odpowiedź wskazująca na prostownik sterowany jest poprawna, ponieważ schemat przedstawiony na rysunku rzeczywiście ilustruje układ prostownika sterowanego. Kluczowym elementem są cztery tyrystory, które w przeciwieństwie do diod stosowanych w prostownikach niesterowanych, pozwalają na regulację momentu rozpoczęcia przewodzenia. Dzięki temu, napięcie wyjściowe może być kontrolowane i dostosowywane do potrzeb aplikacji. Prostowniki sterowane znajdują szerokie zastosowanie w różnych dziedzinach, zwłaszcza w systemach zasilania, gdzie wymagana jest duża elastyczność w regulacji parametrów elektrycznych. Na przykład, w napędach elektrycznych, prostowniki sterowane są wykorzystywane do precyzyjnego zarządzania mocą dostarczaną do silników, co wpływa na ich efektywność i wydajność energetyczną. W praktyce, takie rozwiązania pomagają również w minimalizowaniu strat energii oraz optymalizacji dynamiki pracy urządzeń. W kontekście standardów branżowych, układy te są często projektowane zgodnie z zaleceniami norm IEC 61000 dotyczących kompatybilności elektromagnetycznej oraz z normami bezpieczeństwa, co dodatkowo podkreśla ich znaczenie w nowoczesnych systemach zasilania.

Pytanie 28

Na rysunku przedstawiono siłownik hydrauliczny

A. dwustronnego działania, o mocowaniu przegubowym.

B. jednostronnego działania, o mocowaniu gwintowym.

C. jednostronnego działania, o mocowaniu przegubowym.

D. dwustronnego działania, o mocowaniu gwintowym.

Wybrana odpowiedź jest poprawna, ponieważ siłownik przedstawiony na rysunku ma mocowanie przegubowe. Przeguby znajdują się na obu końcach siłownika, co pozwala na swobodny ruch w różnych kierunkach, co jest istotne w aplikacjach, gdzie wymagane jest precyzyjne sterowanie ruchem. Dodatkowo, siłownik działa jednostronnie, co oznacza, że płyn hydrauliczny wpływa tylko z jednej strony tłoka, co jest potwierdzone brakiem przewodów hydraulicznych po obu stronach. Tego typu siłowniki są powszechnie stosowane w maszynach budowlanych oraz w systemach automatyki, gdzie precyzyjne ruchy są kluczowe. Przykłady obejmują manipulatorów w robotyce czy mechanizmy podnoszące w dźwigach. Dobrą praktyką w projektowaniu siłowników jest uwzględnienie ich zastosowania, co pozwala na optymalizację ich właściwości oraz wydajności.

Pytanie 29

Wskaż tabliczkę znamionową urządzenia napędowego przeznaczonego do zasilania napięciem stałym.

A. D.

B. C.

C. A.

D. B.

Tabliczka znamionowa urządzenia napędowego zasilanego napięciem stałym, oznaczona jako C, zawiera kluczowe informacje dotyczące parametrów operacyjnych silnika. Napis 'D.C. SERIES MOTOR' jasno wskazuje, że jest to silnik prądu stałego, co jest istotne w kontekście doboru urządzeń do określonych aplikacji przemysłowych. Silniki prądu stałego charakteryzują się lepszą regulacją prędkości oraz momentu obrotowego w porównaniu do silników prądu przemiennego, co czyni je idealnym wyborem w zastosowaniach wymagających precyzyjnego sterowania. W przemyśle automatyki i robotyki, silniki te są często wykorzystywane w napędach, gdzie wymagana jest zmiana prędkości czy kierunku obrotów. Ponadto, znajomość rodzajów zasilania jest kluczowa dla bezpieczeństwa i efektywności energetycznej w projektowaniu systemów napędowych. Zgodnie z normami IEC, każda tabliczka znamionowa powinna zawierać informacje o napięciu, częstotliwości oraz typie prądu, co pozwala na prawidłowe użytkowanie i serwisowanie urządzeń.

Pytanie 30

Na rysunku przedstawiono zrzut ekranu i ustawienia oscyloskopu. Jaka jest amplituda sygnału przedstawionego na ekranie?

A. 2V

B. 8V

C. 6V

D. 4V

Wybór innej odpowiedzi niż 4V świadczy o nieporozumieniu w zrozumieniu pojęcia amplitudy sygnału. Na oscyloskopie, sygnał jest reprezentowany graficznie, a jego amplituda to maksymalne odchylenie od osi zerowej. Wartości takie jak 8V, 2V czy 6V mogą wydawać się odpowiednie, ale nie są one zgodne z przedstawionym sygnałem na zrzucie ekranu. Amplituda 8V sugerowałaby, że sygnał mógłby się wychylać nawet bardziej, co nie znajduje potwierdzenia w pomiarach, ponieważ sygnał nie przekracza 4V. Odpowiedź 2V z kolei mogłaby sugerować, że sygnał osiąga tylko jedno wychylenie, co również jest błędne, ponieważ na oscyloskopie widoczne są zarówno wychylenia dodatnie, jak i ujemne. Z kolei 6V jako odpowiedź również nie ma podstaw, ponieważ suma wychyleń nie osiąga takiej wartości. Typowym błędem logicznym prowadzącym do tych odpowiedzi jest pomijanie zasady, że amplituda to maksymalne wychylenie w stosunku do zera, a nie suma dwóch niezależnych odchyleń. Kluczowe jest zrozumienie, że amplituda sygnału jest miarą jego intensywności oraz że każde odchylenie powinno być analizowane w kontekście skali oscyloskopu. Z tego względu, nauka interpretacji sygnałów na oscyloskopie ma fundamentalne znaczenie dla inżynierów i techników w dziedzinie elektroniki.

Pytanie 31

Enkoder absolutny jednoobrotowy, o podanych parametrach, służy do

A. ustalenia aktualnej pozycji elementu obracanego.

B. pomiaru małych przemieszczeń liniowych.

C. pomiaru prędkości obrotowej maszyn wirujących.

D. ustalenia aktualnej pozycji elementu przesuwanego.

Enkoder absolutny jednoobrotowy jest kluczowym narzędziem w automatyce i robotyce, umożliwiającym precyzyjne ustalenie pozycji kątowej elementów obracających się. Działa na zasadzie określenia aktualnej pozycji wału w jednym pełnym obrocie, co ma fundamentalne znaczenie w wielu aplikacjach, takich jak systemy napędowe, maszyny CNC czy roboty przemysłowe. Dzięki wysokiej rozdzielczości, jaką zapewnia 13-bitowy enkoder, możliwe jest zarejestrowanie aż 8192 różnych pozycji w jednym obrocie, co pozwala na uzyskanie bardzo dokładnych informacji o położeniu. W praktyce, zastosowanie takiego enkodera pozwala na precyzyjne sterowanie procesami oraz zwiększenie efektywności i bezpieczeństwa operacji. Na przykład, w przypadku robotów przemysłowych, dokładne ustalenie pozycji pozwala na precyzyjne wykonywanie zadań montażowych oraz manipulacyjnych. Dodatkowo, korzystanie z standardów branżowych, takich jak IEC 61131, gwarantuje, że zastosowany sprzęt będzie współpracował z innymi elementami systemu automatyki, co jest niezbędne dla zachowania spójności i funkcjonalności całego rozwiązania.

Pytanie 32

Tranzystor bipolarny n-p-n, przedstawiony na rysunku, jest w stanie przewodzenia, je żeli potencjały kolektora C, bazy B i emitera E spełnią warunek

A. VC < VB < VE

B. VC = VB = VE

C. VC = VE i VB > VE

D. VC > VB > VE

Tranzystor bipolarny n-p-n działa, gdy mamy odpowiednie różnice potencjałów między kolektorem, bazą i emiterem. Mówiąc prosto, kolektor musi mieć większy potencjał niż baza, a baza większy niż emiter (czyli VC > VB > VE). Taki układ sprawia, że prąd może swobodnie płynąć z kolektora do emitera, co jest mega ważne w różnych zastosowaniach elektronicznych, zarówno w analogowych, jak i cyfrowych. Potencjał kolektora musi być wyżej, bo tylko wtedy baza przyciąga nośniki ładunku, czyli elektrony. Jak są równe, to nic się nie dzieje, nie ma mowy o przewodzeniu. W praktyce stosuje się te tranzystory do wzmacniania sygnałów i w obwodach przełączających, co jest przydatne w wielu projektach. Dlatego ich zasady działania są kluczowe, a każdy elektronik powinien je dobrze rozumieć, zwłaszcza przy projektowaniu wzmacniaczy czy przełączników. Z mojego doświadczenia, znajomość tych zasad naprawdę ułatwia pracę.

Pytanie 33

Który rodzaj obróbki wiórowej przedstawiono na rysunku?

A. Wiercenie.

B. Frezowanie.

C. Struganie.

D. Toczenie.

Toczenie to proces obróbczy, w którym przedmiot obrabiany wykonuje ruch obrotowy, podczas gdy narzędzie skrawające porusza się wzdłuż osi obrotu lub naokoło przedmiotu. Jest to jedna z kluczowych metod obróbczych stosowanych w przemyśle, szczególnie w produkcji wałów, tulei oraz innych komponentów cylindrycznych. Ważne jest, aby proces toczenia zachowywał odpowiednie parametry, takie jak prędkość skrawania, posuw czy głębokość skrawania, co wpływa na jakość powierzchni i dokładność wymiarową obrabianego przedmiotu. Standardy ISO dotyczące obróbczych procesów wiórowych zalecają stosowanie odpowiednich narzędzi skrawających, które są dostosowane do materiału obrabianego, co pozwala na optymalizację wydajności oraz trwałości narzędzi. Przykładowo, toczenie stali wymaga użycia narzędzi z węglika spiekanego, które charakteryzują się wysoką twardością i odpornością na ścieranie. Zrozumienie zasad toczenia jest niezbędne dla inżynierów i technologów zajmujących się produkcją, ponieważ ma to bezpośredni wpływ na efektywność procesów wytwórczych oraz jakość końcowych produktów.

Pytanie 34

Który z elementów mechatronicznego układu napędowego umożliwia zmianę prędkości wysuwania tłoczyska siłownika 1A1?

A. Zespół OZ1

B. Zawór 1V1

C. Zawór 1V2

D. Sterownik PLC

Zawór 1V2 to naprawdę ważny element w mechatronicznym układzie napędowym. To dzięki niemu możemy precyzyjnie kontrolować, jak szybko wysuwa się tłok w siłowniku 1A1. Zawór proporcjonalny 1V2 reguluje przepływ medium, co bezpośrednio wpływa na ruch siłownika. W praktyce, kiedy operator zmienia przepływ oleju lub powietrza przez ten zawór, to może dostosować prędkość wysuwania tłoka do konkretnych potrzeb. To bardzo istotne w różnych dziedzinach, jak na przykład automatyka przemysłowa, gdzie precyzyjne sterowanie ruchem wpływa na efektywność produkcji. Według norm ISO oraz wytycznych o systemach hydraulicznych, zawory proporcjonalne dają nam większą precyzję i elastyczność w zarządzaniu napędem. I warto dodać, że dobrze dobrany i skonfigurowany zawór proporcjonalny naprawdę może zmniejszyć zużycie energii w systemie, co jest teraz na czasie, zwłaszcza w kontekście zrównoważonego rozwoju.

Pytanie 35

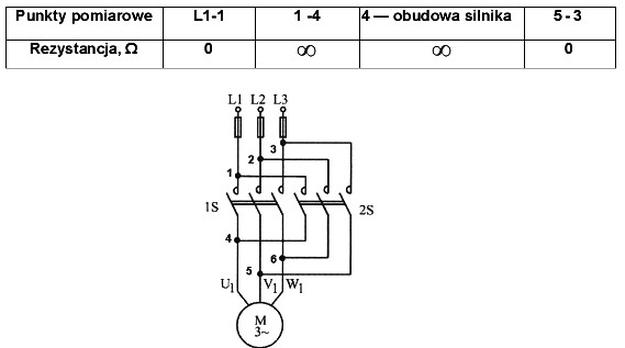

Stycznikowy układ sterowania silnikiem, przedstawiony na schemacie, nie działa prawidłowo. W tabeli zestawiono wyniki pomiarów dla tego układu. Na ich podstawie można stwierdzić, że przyczyną niesprawności układu jest uszkodzenie

A. silnika.

B. bezpiecznika.

C. stycznika 2S.

D. stycznika 1S.

Odpowiedź dotycząca uszkodzenia stycznika 2S jest prawidłowa, ponieważ wyniki pomiarów wskazują na nieprawidłowości w tym elemencie układu. Rezystancja między punktami L1-1 wynosi 0 Ω, co potwierdza, że stycznik 1S działa prawidłowo. Kluczowym pomiarem jest jednak rezystancja między punktami 5-3, która wynosi 0 Ω, co wskazuje na zwarcie, które powinno być przerwane przez stycznik 2S w stanie rozwartym. Stycznik 2S powinien rozłączać te punkty w momencie, gdy nie jest aktywowany. W praktyce, stosowanie styczników w układach sterowania silnikami jest kluczowe, aby zabezpieczyć obwody przed przeciążeniem i zwarciem. W zgodzie z normami IEC 60947, styczniki powinny być regularnie sprawdzane pod kątem sprawności, aby zapewnić bezpieczeństwo i niezawodność działania instalacji. Właściwa diagnostyka układów sterowania pozwala na szybsze lokalizowanie usterek i optymalizację pracy instalacji elektrycznych.

Pytanie 36

Nie wolno stosować gaśnicy do gaszenia pożaru sprzętu elektrycznego, który jest pod napięciem

A. proszkowej

B. śniegowej

C. pianowej

D. halonowej

Gaśnice pianowe są odpowiednie do gaszenia pożarów urządzeń elektrycznych pod napięciem, ponieważ stosują pianę, która tworzy warstwę izolacyjną, zmniejszając ryzyko przewodnictwa prądu. Wodna piana, będąca podstawą tych gaśnic, działa na zasadzie odcięcia dostępu tlenu oraz chłodzenia. W przypadku pożaru elektrycznego, najważniejsze jest, aby zminimalizować ryzyko porażenia prądem, co czyni gaśnice pianowe bezpieczniejszym wyborem niż inne typy gaśnic. Przykładem zastosowania gaśnicy pianowej może być pożar w serwerowni, gdzie niezbędne jest szybkie i skuteczne działanie. Warto również wspomnieć, że zgodnie z normami NFPA oraz standardami ochrony przeciwpożarowej, użycie gaśnic pianowych w takich sytuacjach jest zalecane jako najlepsza praktyka. Dodatkowo, gaśnice te są uniwersalne i mogą być używane do gaszenia innych rodzajów pożarów, takich jak pożary cieczy palnych, co czyni je wszechstronnym narzędziem w walce z ogniem.

Pytanie 37

Silnik krokowy (skokowy) nie reaguje na próby zmiany prędkości obrotów. Możliwą przyczyną nieprawidłowego działania silnika może być

A. brak modyfikacji częstotliwości impulsów z kontrolera

B. nadmierne obciążenie silnika

C. zbyt wysokie napięcie zasilające

D. wysyłanie impulsów sterujących w błędnej kolejności

Podawanie impulsów sterujących w niewłaściwej kolejności może wpływać na działanie silnika krokowego, jednak nie jest to przyczyna braku zmiany prędkości obrotowej w kontekście tego pytania. Silniki krokowe działają na zasadzie sekwencyjnego przełączania poszczególnych cewek, które odpowiadają za obrót wirnika. Jeśli impulsy są podawane w niewłaściwej kolejności, może to skutkować zablokowaniem silnika lub nieprawidłowym ruchem, jednak nie wstrzyma to samej zmiany prędkości. Zbyt duże obciążenie silnika również może prowadzić do problemów, takich jak nadmierne grzanie lub zmniejszenie momentu obrotowego, ale nie bezpośrednio do braku zmiany prędkości - silnik może wciąż reagować na zmiany prędkości, nawet jeśli z trudnością. Z kolei zbyt wysokie napięcie zasilania przynosi ryzyko uszkodzenia silnika i nie jest standardem pracy silników krokowych, które powinny być zasilane napięciem zgodnym z ich specyfikacją. Te koncepcje często prowadzą do nieporozumień. Kluczowe jest zrozumienie, że silnik krokowy wymaga odpowiedniej częstotliwości impulsów, aby móc swobodnie zmieniać swoją prędkość obrotową. Osoby zajmujące się projektowaniem systemów automatyki powinny zwracać szczególną uwagę na konfigurację systemów sterowania, aby uniknąć takich błędów w przyszłości.

Pytanie 38

Do zatrzymania pracy układu elektropneumatycznego, w przypadku gdy nastąpi wzrostu ciśnienia ponad nastawioną wartość, należy zastosować element pokazany na rysunku

A. B.

B. A.

C. C.

D. D.

Wybór innego elementu zamiast zaworu bezpieczeństwa w kontekście układów elektropneumatycznych pokazuje, że jest tu trochę zamieszania z tym, do czego te komponenty służą. Zawory oznaczone A, B czy C mogą pełnić różne funkcje, ale nie są do zabezpieczania przed nadmiarem ciśnienia. Na przykład zawory regulacyjne czy zwrotne (możliwe A i B) mają inne zadania, jak kontrolowanie przepływu czy zapobieganie cofaniu medium. Nie odprowadzają nadmiaru ciśnienia, co może prowadzić do uszkodzeń. Często ludzie myślą, że inne elementy mogą pełnić rolę zabezpieczającą, a to nie jest zgodne z zasadami bezpieczeństwa. W sytuacjach awaryjnych, kluczowe jest, by mieć odpowiednie rozwiązania, takie jak zawory bezpieczeństwa, żeby uniknąć poważnych problemów i zapewnić bezpieczeństwo w układach pneumatycznych.

Pytanie 39

Jakim urządzeniem można zmierzyć siłę nacisku tłoka w siłowniku hydraulicznym?

A. pirometrem

B. hallotronem

C. tensometrem

D. termistorem

Tensometr to urządzenie pomiarowe, które wykorzystuje zjawisko zmiany oporu elektrycznego w wyniku odkształcenia materiału. W kontekście siłowników hydraulicznych, tensometry mogą być używane do precyzyjnego pomiaru siły nacisku tłoka, ponieważ siła ta powoduje odkształcenie elementu pomiarowego, co bezpośrednio wpływa na zmianę jego oporu. Dzięki temu, tensometry pozwalają na uzyskanie dokładnych i wiarygodnych wyników pomiarów, które są kluczowe w wielu zastosowaniach inżynieryjnych, takich jak automatyka przemysłowa, systemy hydrauliczne oraz testowanie materiałów. Przykładem zastosowania tensometrów w praktyce może być monitorowanie siły nacisku w maszynach do formowania, gdzie precyzyjna kontrola siły jest niezbędna do zapewnienia jakości produkcji. W branży inżynieryjnej stosuje się różne normy, takie jak ISO 376, które dotyczą metod pomiarowych przy użyciu tensometrów, co podkreśla ich znaczenie oraz zastosowanie w profesjonalnych pomiarach.

Pytanie 40

Do kondensatora podłączono napięcie zmienne U = 10 V, f = 50 Hz i zmierzono prąd I = 314 mA płynący przez kondensator. Pojemność kondensatora jest równa (skorzystaj z podanego wzoru na reaktancję kondensatora)
$$ X_c = \frac{1}{2 \pi \cdot f \cdot C} $$

A. C = 0,1 mF

B. C = 1,0 mF

C. C = 0,03 mF

D. C = 3,14 mF

Aby obliczyć pojemność kondensatora, można skorzystać z wzoru na reaktancję kondensatora, który jest opisany równaniem: Xc = 1 / (2 * π * f * C), gdzie Xc to reaktancja, f to częstotliwość, a C to pojemność. W tym przypadku, znając prąd I oraz napięcie U, można obliczyć reaktancję kondensatora, korzystając z prawa Ohma: U = I * Xc, co pozwala na przekształcenie wzoru do postaci Xc = U / I. Następnie, podstawiając wartości z treści zadania, uzyskujemy Xc = 10 V / 0,314 A = 31,83 Ω. Po przekształceniu wzoru na pojemność, otrzymujemy C = 1 / (2 * π * f * Xc). Podstawiając wartości częstotliwości f = 50 Hz oraz Xc = 31,83 Ω, uzyskuje się C = 0,1 mF. Wiedza o pojemności kondensatorów jest kluczowa w wielu dziedzinach inżynierii, w tym w projektowaniu układów elektronicznych, gdzie kondensatory są stosowane w filtrach, układach zasilających oraz w obwodach rezonansowych. Zrozumienie ich parametrów pozwala na właściwy dobór komponentów do konkretnych zastosowań.
