Szczegółowe wyniki:

Pytanie 1

Czym jest pantograf w kontekście sieci trakcyjnych?

A. Urządzeniem do pobierania prądu z przewodu jezdnego

B. Urządzeniem do podtrzymywania przewodów

C. Rodzajem izolatora stosowanego w sieciach

D. Systemem sterowania ruchem pociągów

Pantograf to kluczowy element w systemach trakcji elektrycznej, odpowiedzialny za pobór prądu z przewodów jezdnych do pojazdów szynowych takich jak pociągi czy tramwaje. Jego konstrukcja pozwala na utrzymywanie stałego kontaktu z przewodem zasilającym, nawet przy dużych prędkościach i w różnych warunkach atmosferycznych. Pantograf składa się z ramy, która dzięki sprężynom i siłownikom może się podnosić i opuszczać. Na jego szczycie znajduje się głowica ze specjalnymi ślizgaczami, które stykają się z przewodem. Dzięki temu pojazd może bez przerwy korzystać z energii elektrycznej, co jest niezbędne do jego napędu. Pantografy muszą być odpowiednio konserwowane i dostosowane do specyfikacji sieci trakcyjnej, aby zapewnić niezawodność i bezpieczeństwo. Są one projektowane zgodnie z normami międzynarodowymi, takimi jak EN 50206-1, aby sprostać wymaganiom nowoczesnej kolei. Dodatkowo, nowoczesne systemy pantografowe są wyposażone w czujniki monitorujące ich pracę, co pozwala na szybką diagnostykę i minimalizację ryzyka awarii.

Pytanie 2

Z oznaczenia H07VV-U3G2,5mm² na przewodzie wynika, że żyły w tym kablu wykonane są w formie

A. linki aluminiowej

B. drutu miedzianego

C. linki miedzianej

D. drutu aluminiowego

Wybór odpowiedzi odnoszącej się do aluminum lub miedzianej linki mógł wynikać z niepełnego zrozumienia właściwości materiałów stosowanych w przewodach elektrycznych. Przewody aluminiowe, choć lżejsze i tańsze, mają znacznie gorsze parametry przewodnictwa elektrycznego w porównaniu do miedzi, co prowadzi do większych strat energii oraz potencjalnych problemów z nagrzewaniem się przewodów. Ponadto, przewody wykonane z drutu aluminiowego są bardziej podatne na utlenianie, co może prowadzić do awarii połączeń. Z kolei "linka" w kontekście przewodów określa budowę wielożyłową, co nie ma zastosowania w tym przypadku, gdzie mówimy o drucie, czyli konstrukcji jednolitej. Zrozumienie oznaczeń przewodów oraz różnic w materiałach jest kluczowe dla prawidłowego doboru elementów instalacji elektrycznych, co może znacznie wpłynąć na bezpieczeństwo i efektywność całego systemu. Wybór niewłaściwego materiału lub typu przewodu prowadzi nie tylko do nieefektywności energetycznej, ale także do zagrożenia pożarowego oraz uszkodzeń sprzętu. Dlatego ważne jest, aby korzystać z materiałów zgodnych z normami branżowymi i zaleceniami producentów.

Pytanie 3

Na pojeździe używanym do pracy pod napięciem pomost do przechodzenia oznaczony jest kolorem

A. zielonym

B. czerwonym

C. żółtym

D. niebieskim

Pomost przejściowy w pojeździe do prac pod napięciem oznaczony jest kolorem żółtym, co jest zgodne z normami bezpieczeństwa w branży elektroenergetycznej. Żółty kolor sygnalizuje ostrzeżenie i informuje pracowników o obecności elementów pod napięciem, co jest kluczowe dla zapewnienia bezpieczeństwa w sytuacjach, gdzie istnieje ryzyko porażenia prądem. Przykładowo, w przypadku pracy przy urządzeniach elektrycznych, żółte oznaczenia są stosowane, aby zminimalizować ryzyko wypadków oraz wypadków związanych z nieprawidłowym postrzeganiem miejsca pracy. Normy takie jak PN-E-05001-1 oraz inne wytyczne dotyczące bezpieczeństwa elektrycznego nakładają obowiązek stosowania kolorów ostrzegawczych, co ma na celu zwiększenie świadomości pracowników o potencjalnych zagrożeniach. Zrozumienie tych zasad jest kluczowe nie tylko dla specjalistów w dziedzinie elektrotechniki, ale także dla każdego pracownika zajmującego się pracami w pobliżu urządzeń elektrycznych, co przyczynia się do ogólnego bezpieczeństwa w miejscu pracy.

Pytanie 4

Czym należy się kierować przy doborze przekroju przewodów w sieci trakcyjnej?

A. Prądem obciążenia i dopuszczalnym spadkiem napięcia

B. Tylko materiałem przewodnika

C. Tylko długością przewodu

D. Wyłącznie dopuszczalną temperaturą pracy

Przy doborze przekroju przewodów w sieci trakcyjnej kluczowe jest uwzględnienie prądu obciążenia oraz dopuszczalnego spadku napięcia. To dwie podstawowe zasady, które pomagają zapewnić efektywność i bezpieczeństwo sieci. Prąd obciążenia odnosi się do maksymalnej ilości prądu, jaki może płynąć przez przewód bez przegrzewania go. Dzięki temu przewód nie ulegnie uszkodzeniu ani nie spowoduje niebezpiecznych warunków, takich jak pożar. Dopuszczalny spadek napięcia z kolei odnosi się do różnicy napięcia pomiędzy początkiem a końcem przewodu. Zbyt duży spadek napięcia może prowadzić do nieefektywnej pracy urządzeń podłączonych do sieci. W standardach branżowych często podaje się maksymalne dopuszczalne wartości spadku napięcia, które należy zachować. Dobór odpowiedniego przekroju przewodów wymaga zatem znajomości obciążenia sieci oraz analizy możliwych spadków napięcia, aby zapewnić zgodność z normami i bezpieczne funkcjonowanie całego systemu. Dbałość o te aspekty jest istotna zarówno przy projektowaniu nowych sieci, jak i przy modernizacji istniejących.

Pytanie 5

Jakie jest napięcie testowe przy pomiarze rezystancji izolacyjnej w obwodach DC o napięciu nominalnym 220 V?

A. 500 V

B. 250 V

C. 1000 V

D. 750 V

Wybór napięcia probierczego innego niż 500 V może wynikać z niepełnego zrozumienia standardów dotyczących pomiaru izolacji. Napięcia 250 V, 750 V oraz 1000 V nie są odpowiednie w kontekście urządzeń o napięciu znamionowym 220 V. Napięcie 250 V jest zbyt niskie, aby skutecznie wykryć ewentualne uszkodzenia izolacji, ponieważ nie daje odpowiedniej pewności co do integralności materiału izolacyjnego. Napięcie 750 V może być stosowane w specyficznych przypadkach, ale nie jest standardem dla urządzeń o napięciu 220 V, a jego zastosowanie może prowadzić do nieprawidłowych odczytów i błędnej oceny stanu izolacji. Natomiast wybór 1000 V jest nieuzasadniony, ponieważ jest to napięcie stosowane w pomiarach dla układów o znacznie wyższym napięciu znamionowym, co może stwarzać ryzyko uszkodzenia materiałów izolacyjnych. Przy doborze napięcia probierczego kluczowe jest kierowanie się obowiązującymi normami oraz zasadą, że napięcie to powinno być dostosowane do napięcia znamionowego urządzenia. Prawidłowe stosowanie napięcia probierczego zwiększa bezpieczeństwo pracy oraz skuteczność diagnostyki, a zrozumienie tych zasad jest niezbędne dla każdego specjalisty w dziedzinie elektrotechniki.

Pytanie 6

Podczas instalacji transformatorów olejowych w stacjach wewnętrznych nie jest dozwolone

A. wykonanie drzwi z blachy stalowej otwierających się na zewnątrz

B. umieszczenie szczelnej misy pod kadzią transformatora

C. budowanie komory z materiałów niepalnych bez okien

D. umieszczanie dwóch transformatorów w tej samej komorze

Instalowanie dwóch transformatorów w jednej komorze jest niedozwolone ze względu na przepisy dotyczące bezpieczeństwa i ochrony przeciwpożarowej, które mają na celu minimalizację ryzyka awarii i zapewnienie skutecznego działania systemu zasilania. Przepisy te, określone w normach takich jak PN-EN 61936-1, wskazują, że każdy transformator powinien mieć własną komorę, aby zredukować ryzyko zwarcia oraz rozprzestrzenienia się ewentualnego pożaru. W praktyce, oddzielne komory pozwalają również na lepsze zarządzanie konserwacją oraz monitorowaniem stanu technicznego urządzeń. Dodatkowo, w przypadku awarii jednego z transformatorów, drugi może kontynuować pracę, co zwiększa niezawodność całego systemu. Wybór odpowiednich rozwiązań architektonicznych w stacjach transformatorowych jest kluczowy dla zapewnienia bezpieczeństwa i efektywności operacyjnej, dlatego przestrzeganie tych zasad jest niezbędne w każdym nowoczesnym obiekcie energetycznym.

Pytanie 7

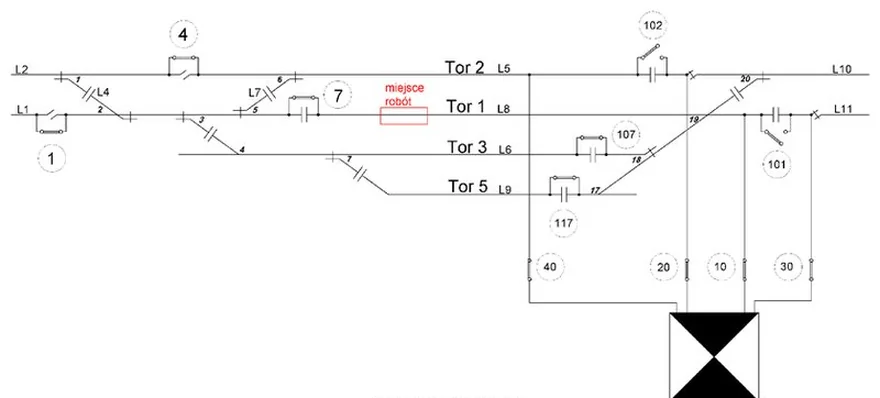

Odłącznik sekcyjny oznaczony numerem 20 jest odpowiedzialny za

A. połączenie kabla sieci powrotnej z kabiną sekcyjną.

B. automatyczne wyłączanie zwarć w sieci trakcyjnej.

C. połączenie kabla zasilacza z siecią jezdną nad torem parzystym (OKZ).

D. połączenie kabla zasilacza z siecią jezdną nad torem parzystym i nieparzystym.

Wybór odpowiedzi dotyczącej automatycznego wyłączania zwarć w sieci trakcyjnej jest nieprawidłowy, ponieważ odłącznik sekcyjny nie pełni funkcji zabezpieczeń przeciwzwarciowych. To urządzenie ma za zadanie jedynie umożliwienie połączenia kabla zasilacza z siecią jezdną, a nie monitorowanie lub odłączanie w przypadku zwarcia. Analogicznie, połączenie kabla zasilacza z siecią jezdną nad torem parzystym i nieparzystym jest nieścisłe, gdyż odłącznik sekcyjny działa w obrębie konkretnego toru, a nie może łączyć obu torów jednocześnie. W kontekście połączenia kabla sieci powrotnej z kabiną sekcyjną, takie działanie również nie jest zgodne z przeznaczeniem odłącznika. Teoretyczne rozumienie roli odłącznika sekcyjnego jest kluczowe dla bezpieczeństwa w systemach elektrycznych. Często spotyka się błędne założenia, że jedno urządzenie może pełnić szereg funkcji, co prowadzi do nieporozumień i potencjalnych zagrożeń w systemie. Zrozumienie specyfiki działania każdego komponentu w systemie trakcyjnym jest niezbędne, aby uniknąć błędnych decyzji oraz zapewnić skuteczne i bezpieczne operacje w ramach transportu szynowego.

Pytanie 8

Na rysunku przedstawiono urządzenie naprężające o przełożeniu

A. 1 : 4 w sieci skompensowanej.

B. 1 : 4 w sieci półskompensowanej.

C. 1 : 2 w sieci skompensowanej.

D. 1 : 2 w sieci półskompensowanej.

Odpowiedź 1:2 w sieci półskompensowanej jest poprawna, ponieważ w sieciach trakcyjnych, w których zastosowanie ma takie przełożenie, przewód jezdny wywiera większe naprężenie niż przewód powrotny. W sieciach półskompensowanych, przewody zostały zaprojektowane w taki sposób, aby ich wzajemne oddziaływanie magnetyczne zmniejszało się, co jest kluczowe dla minimalizacji zakłóceń w otoczeniu. Przykładem zastosowania tego typu rozwiązania mogą być systemy tramwajowe w miastach, gdzie konieczne jest ograniczenie wpływu na inne urządzenia elektroniczne. Przełożenie 1:2 oznacza, że napięcie w przewodzie jezdnym jest dwa razy większe niż w przewodzie powrotnym, co jest istotne dla efektywności energetycznej oraz stabilności działania systemu. Warto również podkreślić, że stosowanie sieci półskompensowanej jest zgodne z zasadami projektowania systemów trakcyjnych, które dążą do minimalizacji strat energii oraz optymalizacji parametrów pracy urządzeń. Tego typu struktura sieci jest preferowana tam, gdzie występuje duża gęstość zabudowy, co sprzyja redukcji zakłóceń elektromagnetycznych.

Pytanie 9

Wskazany strzałką element zawieszenia sieci jezdnej, to izolator

A. odciągu.

B. podwieszeniowy.

C. ukośnika.

D. Dwysięgu pomocniczego.

Izolator podwieszeniowy jest kluczowym elementem w systemach zawieszenia sieci jezdnych, takich jak te używane w tramwajach czy trolejbusach. Jego zadaniem jest nie tylko izolowanie elektryczne przewodów trakcyjnych, ale także zapewnienie ich stabilności mechanicznej. Dzięki właściwej konstrukcji, izolator podwieszeniowy minimalizuje ryzyko przewodzenia napięcia na elementy nośne, co jest istotne dla bezpieczeństwa całego systemu. W praktyce oznacza to, że w przypadku awarii lub uszkodzenia przewodów, napięcie nie zostanie przekazane na konstrukcje, co zmniejsza ryzyko porażenia prądem. Dobrze zaprojektowane izolatory podwieszeniowe są zgodne z normami branżowymi, takimi jak PN-EN 50119, które określają wymagania dotyczące materiałów oraz konstrukcji elementów sieci trakcyjnych. Dzięki temu zapewniają one niezawodność działania przez wiele lat, co jest kluczowe w intensywnie eksploatowanych systemach transportu publicznego.

Pytanie 10

Jaką wkładkę topikową należy użyć w miejsce uszkodzonej, aby zabezpieczać silniki z niepełnozakresowym wyłączaniem, jeśli wskaźnik zadziałania ma kolor niebieski?

A. gG25

B. gM25

C. aM20

D. aG20

Wybór wkładek topikowych gM25, gG25 oraz aG20 na pewno nie jest właściwy w kontekście zabezpieczania silników o niepełnozakresowym wyłączaniu. Wkładki gM25 i gG25 są przeznaczone do zabezpieczania obwodów ogólnych, a ich charakterystyki prądowe nie są dostosowane do specyficznych wymagań silników, gdzie kluczowe jest zminimalizowanie ryzyka przeciążeń w momencie rozruchu. W szczególności, wkładki gG są przeznaczone dla obwodów, które wymagają większej tolerancji na chwilowe przeciążenia, co w kontekście silników może prowadzić do zadziałania zabezpieczeń przy normalnym rozruchu. Z kolei wkładka aG20, mimo że może wydawać się odpowiednia, nie spełnia wymagań dla silników o niepełnozakresowym wyłączaniu, ponieważ jej parametry są skierowane do innych zastosowań, takich jak zabezpieczenie obwodów oświetleniowych czy grzewczych. Typowym błędem myślowym przy wyborze wkładek jest ignorowanie charakterystyki prądowej oraz rodzaju aplikacji, co może prowadzić do niewłaściwego doboru i w rezultacie do uszkodzenia urządzeń. Dlatego zawsze należy kierować się specyfikacją producenta oraz przepisami normatywnymi, aby zapewnić odpowiednią ochronę i skuteczność działania systemów elektrycznych.

Pytanie 11

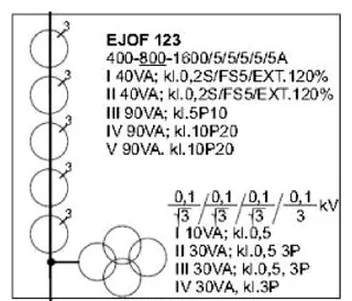

Na podstawie schematu określ, które z uzwojeń przekładników prądowych wykorzystane są do celów zabezpieczeniowych.

A. I, II

B. III, IV, V

C. I, II, III, IV, V

D. I, II, III, IV

Uzwojenia III, IV i V są dedykowane do zastosowań zabezpieczeniowych w systemach energetycznych, co wynika z ich klasy dokładności, oznaczonej literą "P". Klasy te, jak 5P10, 10P10, czy 10P20, wskazują na zdolność przekładników do pracy w warunkach przeciążeniowych, umożliwiając dokładne pomiary prądów w sytuacjach awaryjnych. Uzwojenia te są projektowane, aby zapewnić nie tylko stabilność, ale także precyzję w warunkach dużych prądów, co jest kluczowe dla skutecznego działania systemów zabezpieczeń. Przykładowo, w przypadku zwarcia w obwodzie, odpowiednie działanie zabezpieczeń, które wykorzystują te uzwojenia, może zapobiec poważnym uszkodzeniom instalacji oraz zapewnić bezpieczeństwo ludzi i urządzeń. Dodatkowo, zgodnie z normą IEC 61869, uzwojenia przekładników prądowych muszą spełniać określone wymagania dotyczące dokładności, co jest potwierdzeniem ich niezawodności w zastosowaniach krytycznych.

Pytanie 12

W schemacie sekcjonowania sieci nie powinno się umieszczać

A. numerów torów i rozjazdów zasilanych energią elektryczną

B. układu sieci oraz elementów izolacji w kierunku podłużnym i poprzecznym

C. planu oddzielania torów i rozjazdów

D. lokalizacji stacji trakcyjnych

Pojęcie schematu sekcjonowania sieci jest ściśle związane z wizualizacją i organizacją elementów infrastruktury kolejowej, a wchodzące w skład tego schematu informacje powinny być dostosowane do celu jego opracowania. Chociaż odpowiedzi takie jak "numery torów i rozjazdów zelektryfikowanych" oraz "układ sieci wraz z elementami izolacji podłużnej i poprzecznej" mogą wydawać się istotne, w rzeczywistości nie są one kluczowe dla schematu sekcjonowania. Numery torów i rozjazdów są bardziej administracyjnymi danymi, które mogą być używane w kontekście zarządzania ruchem, natomiast układ sieci z elementami izolacji odnosi się do bardziej szczegółowego zarządzania i kontroli, które mogą być przedstawione w innych dokumentach, takich jak plany konserwacji czy schematy zabezpieczeń. Z kolei wskazanie "miejsca zlokalizowania podstacji trakcyjnych" jest istotne w schemacie, ponieważ podstacje są kluczowymi elementami infrastruktury, które zapewniają zasilanie dla sieci trakcyjnej. Niezrozumienie roli różnych dokumentów i schematów w zarządzaniu infrastrukturą kolejową może prowadzić do nieefektywności, błędów w planowaniu oraz potencjalnych zagrożeń dla bezpieczeństwa operacji kolejowych. Właściwe rozróżnienie między tymi elementami oraz ich funkcjami jest niezbędne dla każdego specjalisty zajmującego się projektowaniem i utrzymaniem sieci kolejowej.

Pytanie 13

Jaki jest minimalny dozwolony przekrój miedzianego przewodu PEN w instalacji elektrycznej typu TN-C?

A. 16 mm2

B. 2,5 mm2

C. 10 mm2

D. 1,5 mm2

Minimalny dopuszczalny przekrój miedzianego przewodu PEN w instalacji elektrycznej w układzie TN-C wynosi 10 mm2. W układzie TN-C przewód PEN pełni funkcje zarówno przewodu neutralnego, jak i ochronnego, co oznacza, że musi być w stanie wytrzymać nie tylko obciążenie prądowe, ale i prądy zwarciowe. Zgodnie z normami PN-IEC 60364-5-54, odpowiedni przekrój przewodów jest kluczowy dla zapewnienia bezpieczeństwa instalacji oraz minimalizacji ryzyka wystąpienia awarii. Przekrój 10 mm2 zapewnia odpowiednią zdolność przewodzenia prądu, a także odpowiednią odporność na wysokie temperatury, które mogą wystąpić w przypadku przeciążeń. Przykładem zastosowania tego standardu może być instalacja elektryczna w budynkach mieszkalnych, gdzie istnieje potrzeba zapewnienia bezpieczeństwa użytkowników oraz ochrony przed pożarem. W praktyce, dobór odpowiedniego przekroju przewodów jest kluczowy w procesie projektowania instalacji, a jego niedobór może prowadzić do poważnych awarii. Dlatego warto stosować się do obowiązujących norm i standardów branżowych, aby zagwarantować bezpieczeństwo i niezawodność instalacji elektrycznych.

Pytanie 14

Podstawowym narzędziem diagnostycznym do pomiaru napięcia w sieci trakcyjnej jest

A. omomierz

B. woltomierz

C. amperomierz

D. termometr

Woltomierz jest podstawowym przyrządem do pomiaru napięcia w sieci trakcyjnej, co jest kluczowe w pracy z systemami zasilania trakcji elektrycznej. Woltomierz pozwala na dokładne określenie wartości napięcia, co jest niezbędne do zapewnienia bezpiecznej i efektywnej pracy systemu. Wiedza o poziomie napięcia jest istotna, ponieważ wpływa ono bezpośrednio na działanie pojazdów elektrycznych, a także na bezpieczeństwo pracowników obsługujących sieć. W praktyce, woltomierze są używane w różnych punktach sieci trakcyjnej, aby monitorować i regulować poziomy napięcia, co pozwala na szybkie wykrycie i korektę ewentualnych anomalii. Ponadto, stosowanie woltomierzy jest zgodne z normami i standardami branżowymi, które wymagają regularnych pomiarów napięcia w celu zapewnienia zgodności z obowiązującymi przepisami i dobrymi praktykami inżynierskimi. Woltomierze są także dostępne w wielu wariantach, w tym jako urządzenia przenośne oraz stacjonarne, co umożliwia ich dostosowanie do specyficznych potrzeb zastosowań trakcyjnych.

Pytanie 15

Który element instalacji elektrycznej przedstawiono na rysunku?

A. Jednofazowy wyłącznik nadmiarowo-różnicowy.

B. Trójfazowy wyłącznik różnicowoprądowy.

C. Trójfazowy wyłącznik nadmiarowy.

D. Jednofazowy wyłącznik nadmiarowy.

Wybór trójfazowego wyłącznika nadmiarowego, jednofazowego wyłącznika nadmiarowego lub trójfazowego wyłącznika różnicowoprądowego nie jest właściwy w kontekście przedstawionego rysunku. Trójfazowy wyłącznik nadmiarowy jest przeznaczony do ochrony obwodów zasilanych trzema fazami, co nie ma zastosowania w sytuacji, gdy urządzenie przedstawione na zdjęciu jest jednofazowe. Z kolei jednofazowy wyłącznik nadmiarowy działa tylko w przypadku przeciążeń prądowych, natomiast nie wykrywa różnic prądu, co jest kluczowe dla zapewnienia bezpieczeństwa. Trójfazowy wyłącznik różnicowoprądowy, mimo że wykrywa różnice prądu, również nie jest odpowiedni, ponieważ dotyczy instalacji trójfazowych. Typowe błędy przy wyborze odpowiedzi mogą wynikać z mylenia funkcji poszczególnych urządzeń. Często zdarza się, że użytkownicy nie zwracają uwagi na ilość faz w analizowanej instalacji, co prowadzi do niepoprawnych wniosków. Kluczowe jest zrozumienie, że skuteczna ochrona instalacji elektrycznej wymaga nie tylko znajomości typów wyłączników, ale również ich zastosowania w odpowiednich kontekstach. Zastosowanie niewłaściwego urządzenia może prowadzić do niebezpiecznych sytuacji, w tym do braku ochrony przed porażeniem prądem lub uszkodzeniem sprzętu.

Pytanie 16

Podczas inspekcji sieci trakcyjnej na szlaku jednotorowym zauważono uszkodzenie izolatora ukośnika. Jak należy udokumentować miejsce jego uszkodzenia?

A. poprzez podanie numeru słupa od miejsca rozpoczęcia inspekcji

B. poprzez podanie numeru linii, w której to występuje

C. poprzez wpisanie numeru linii kolejowej, lokalizacji konstrukcji wsporczej oraz numeru sekcji

D. poprzez wpisanie numeru najbliższego odłącznika słupowego

Właściwa odpowiedź polega na wpisaniu numeru linii kolejowej, lokaty konstrukcji wsporczej i numeru sekcji. Jest to zgodne z obowiązującymi standardami w zakresie dokumentacji i oznaczania miejsc uszkodzeń w sieci trakcyjnej. Tego typu informacje są kluczowe dla precyzyjnego zlokalizowania problemu, co umożliwia szybką reakcję ekip konserwacyjnych i naprawczych. Dokładne podanie lokalizacji uszkodzonego izolatora ukośnika pozwala na efektywne planowanie prac naprawczych i minimalizuje czas przestoju w ruchu kolejowym. Na przykład, w sytuacji awarii, posiadanie precyzyjnych danych lokalizacyjnych sprawia, że zespoły robocze mogą szybko zidentyfikować miejsce interwencji, co pozwala na uniknięcie dodatkowych opóźnień oraz zwiększa bezpieczeństwo operacji. Dlatego też dokładne zapisywanie takich informacji jest fundamentem dobrych praktyk w branży kolejowej oraz w zarządzaniu infrastrukturą. Zgodnie z wytycznymi branżowymi, każda analiza stanu technicznego powinna być dokładnie udokumentowana, co również podkreśla znaczenie podawania pełnych danych lokalizacyjnych.

Pytanie 17

Symbol LgY 2,5mm² oznacza przewód

A. z izolacją gumową.

B. z linką o zwiększonej giętkości.

C. wielożyłowy miedziany.

D. o żyle aluminiowej.

Symbol "LgY 2,5mm2" oznacza przewód, który jest miedziany, wielożyłowy i charakteryzuje się dużą giętkością. W praktyce, przewody te są często stosowane w instalacjach elektrycznych, gdzie wymagana jest elastyczność i łatwość w montażu. Przewody LgY znajdują swoje zastosowanie w miejscach, gdzie są narażone na ruch i drgania, jak w instalacjach w budynkach przemysłowych czy w urządzeniach przenośnych. Przewody te spełniają normy bezpieczeństwa oraz przewodnictwa, co czyni je idealnym rozwiązaniem do zastosowań wymagających wysokiej jakości. Dodatkowo, warto wiedzieć, że oznaczenie "2,5mm2" dotyczy przekroju żył, co ma kluczowe znaczenie dla właściwego doboru przewodu w zależności od obciążenia prądowego. W kontekście standardów IEC 60228 dotyczących przewodów miedzianych, przewody LgY są często rekomendowane ze względu na swoje właściwości mechaniczne i elektryczne. Zwiększona giętkość sprawia, że są one łatwiejsze w instalacji, co jest kluczowe w pracach montażowych i serwisowych.

Pytanie 18

Jakie są dopuszczalne wartości normalnej wysokości zawieszenia przewodu jezdnego w sieci tramwajowej w Polsce przy zasilaniu napięciem 600 VDC lub 750 VDC?

A. 4200 mm-+5 200 mm

B. 4900 mm-+5 200 mm

C. 5500 mm+6 000 mm

D. 5250 mm+5 600 mm

Odpowiedź 5250 mm+5 600 mm jest jak najbardziej w porządku, bo zgadza się z normami, które rządzą wysokością zawieszenia przewodów w naszych tramwajach. Wiesz, to ważne, żeby ta wysokość była odpowiednia, bo ma to ogromne znaczenie dla bezpieczeństwa, zwłaszcza w miastach, gdzie tramwaje muszą dojeżdżać do różnych miejsc. Dzięki 5250 mm tramwaje mogą swobodnie przejeżdżać, a dodatkowo biorą pod uwagę różne tolerancje, które mogą pojawić się w praktyce. Na przykład, jeżeli tramwaj ma jakieś dodatkowe elementy, jak pantografy, to właściwa wysokość sprawia, że nie będą się one o coś zaczepiać czy łamać. Warto też pamiętać, że normy mogą się różnić w zależności od regionu, więc zawsze dobrze jest sprawdzić lokalne przepisy.

Pytanie 19

Przy przyłączaniu przewodów do łącznika w sposób pokazany na schemacie niewłaściwe jest

A. dokręcanie z momentem 3,5 Nm

B. stosowanie wkrętaka płaskiego 1000V, 3,0 x 100 mm

C. stosowanie wkrętaka izolowanego PZ2 6 x 100 mm

D. odizolowanie końcówki przewodu na długości 15 mm

Odpowiedź dotycząca stosowania wkrętaka płaskiego 1000V, 3,0 x 100 mm jest poprawna, ponieważ na schemacie przedstawiono wkrętak izolowany typu PZ2 o wymiarach 6 x 100 mm. Użycie wkrętaka, który nie pasuje do główki śruby, może prowadzić do uszkodzenia elementów połączeniowych oraz stwarzać ryzyko dla bezpieczeństwa użytkownika. Wkrętaki PZ2 są projektowane z myślą o zwiększeniu efektywności wkręcania wkrętów z główkami w kształcie krzyża, co jest standardem w wielu zastosowaniach elektrycznych. Dodatkowo, warto pamiętać, że stosowanie narzędzi o odpowiedniej izolacji jest kluczowe w pracy z instalacjami elektrycznymi, aby zminimalizować ryzyko porażenia prądem. Przykładowo, w praktyce, użycie niewłaściwego wkrętaka może prowadzić do nie tylko uszkodzenia łączników, ale też do poważnych awarii instalacji elektrycznych. Dlatego zawsze powinno się korzystać z narzędzi, które są zgodne z wymaganiami producenta i dobranymi do danego rodzaju śrub czy połączeń.

Pytanie 20

Czy praca w kabinie sekcyjnej jest dopuszczalna po zrealizowaniu wymogu, który dotyczy

A. zatrzymania odłączników kabli zasilających na słupach trakcyjnych

B. usunięcia kabli uziemiających kabinę sekcyjną

C. otwarcia odłączników kabli zasilających przy sieci trakcyjnej

D. przeprowadzenia pomiaru rezystancji uziemienia kabiny

Odpowiedź, która twierdzi, że praca w kabinie sekcyjnej jest dozwolona po otwarciu odłączników kabli zasilających przy sieci trakcyjnej, jest poprawna, ponieważ otwarcie tych odłączników jest kluczowym krokiem w zapewnieniu bezpieczeństwa pracowników. Odłączniki te eliminują dopływ energii elektrycznej do kabiny, co zmniejsza ryzyko porażenia prądem. Pracownicy muszą przestrzegać standardów bezpieczeństwa, takich jak określone procedury i normy, aby zminimalizować ryzyko wypadków. Przykładowo, w sytuacjach awaryjnych lub rutynowych przeglądach, zawsze należy najpierw rozłączyć źródło zasilania, zanim przystąpi się do jakiejkolwiek pracy w kabinie sekcyjnej. W praktyce, takie procedury są zgodne z normami bezpieczeństwa, jak PN-EN 50110-1 dotycząca eksploatacji urządzeń elektrycznych, która podkreśla znaczenie odłączenia zasilania przed przeprowadzaniem prac serwisowych. Działania te nie tylko chronią pracowników, ale również zapobiegają uszkodzeniu sprzętu, co jest kluczowe w kontekście długotrwałej eksploatacji urządzeń.

Pytanie 21

Łącznik szynowy podłużny w postaci linki aluminiowej lub stalowo-aluminiowej w układzie sieci powrotnej stosowany jest w celu

A. ochrony pociągu przed wykolejeniem w sytuacji wyskoczenia koła z toru

B. udoskonalenia obiektów w obszarze oddziaływania sieci trakcyjnej

C. ograniczenia upływu prądów błądzących oraz zapewnienia przejścia sygnału urządzeń zajętości toru

D. ochrony szyn przed oddziaływaniem wysokich temperatur

Twoja odpowiedź o ograniczeniu prądów błądzących oraz o sygnale urządzeń zajętości toru jest jak najbardziej trafna. Łącznik szynowy rzeczywiście odgrywa ważną rolę w stabilizacji sieci trakcyjnej. Prąd błądzący pojawia się przez różnice potencjałów w infrastrukturze kolejowej, co może sprawiać, że urządzenia zabezpieczające nie działają poprawnie. Dzięki łącznikom szynowym w układzie sieci powrotnej można zminimalizować straty energii i uniknąć zakłóceń w sygnalizacji. To wszystko wpływa na to, że sygnały z urządzeń zajętości toru są przesyłane pewniej, a to przekłada się na bezpieczeństwo w ruchu kolejowym. W praktyce, ich prawidłowe użycie jest zgodne z normami bezpieczeństwa, takimi jak PN-EN 50126, które kładą nacisk na niezawodność systemów. Warto też pamiętać, żeby regularnie monitorować stan techniczny łączników, bo to pomaga w wczesnym wykrywaniu ewentualnych usterek i zapewnia ciągłość działania systemów sygnalizacyjnych.

Pytanie 22

Przedstawione na rysunku elementy są przeznaczone do współpracy z

A. kluczem nasadowym izolowanym.

B. kleszczami izolacyjnymi.

C. chwytakiem manewrowym.

D. uniwersalnym drążkiem izolacyjnym.

Przedstawione na zdjęciu elementy są kluczowymi akcesoriami, które współpracują z uniwersalnym drążkiem izolacyjnym, co jest zgodne z najlepszymi praktykami w zakresie bezpieczeństwa pracy przy urządzeniach elektrycznych. Uniwersalne drążki izolacyjne są projektowane, aby umożliwić operatorom bezpieczne wykonywanie manewrów na wyłącznikach i innych elementach instalacji pod napięciem, zapewniając jednocześnie ochronę przed porażeniem. Elementy te, montowane na końcu drążka, są dostosowane do obsługi różnych typów urządzeń, co czyni je niezwykle wszechstronnymi. Na przykład, w sytuacjach, gdzie występują wysokie napięcia, użycie drążków izolacyjnych jest zgodne z normami IEC 61230, a również z polskimi przepisami dotyczącymi pracy przy urządzeniach energetycznych. Dzięki tej współpracy możliwe jest skuteczne i bezpieczne wykonywanie prac konserwacyjnych oraz naprawczych, co jest kluczowe dla zapewnienia ciągłości działania systemów elektrycznych.

Pytanie 23

Podaj wartość minimalnej rezystancji izolacji dla przewodów niskiego napięcia w systemach SELV i PELV przy pomiarze napięciem stałym 250 V.

A. 2 MΩ

B. 50 MΩ

C. 0,5 MΩ

D. 250 MΩ

Odpowiedź 0,5 MΩ jest prawidłowa, ponieważ stanowi minimalną wymaganą wartość rezystancji izolacji dla przewodów niskiego napięcia w układach SELV (Separated Extra Low Voltage) i PELV (Protected Extra Low Voltage) podczas pomiaru napięciem stałym 250 V. Wymagania dotyczące rezystancji izolacji wynikają z norm IEC 60364 oraz PN-EN 61140, które ustanawiają standardy dotyczące bezpieczeństwa instalacji elektrycznych. Utrzymanie odpowiedniej wartości rezystancji izolacji jest kluczowe dla zapobieżenia porażeniom elektrycznym oraz umożliwienia prawidłowego funkcjonowania urządzeń w tych układach. Przykładem zastosowania tej wiedzy może być regularne przeprowadzanie pomiarów rezystancji izolacji w instalacjach niskiego napięcia, co pozwala wykryć potencjalne problemy oraz zapewnić bezpieczeństwo użytkowników. W przypadku, gdy wartość rezystancji izolacji jest niższa od wymaganej, istnieje ryzyko, że przewody mogą dopuścić prąd do ziemi, co może prowadzić do awarii systemu lub zagrożenia dla zdrowia ludzi.

Pytanie 24

Długotrwałe ładowanie akumulatora kwasowego prądem znacznie przewyższającym wartość podaną w instrukcji obsługi może skutkować

A. eksplozją akumulatora

B. przeformowaniem elektrod

C. podwyższeniem pojemności akumulatora powyżej wartości znamionowej

D. wielokrotnym wzrostem napięcia na terminalach akumulatora

Kiedy ładujesz akumulator kwasowy prądem dużo większym niż to, co jest zalecane w instrukcji, może się zdarzyć, że temperatura wewnątrz akumulatora zacznie rosnąć, a ciśnienie też. To może prowadzić do niebezpiecznych sytuacji, jak na przykład eksplozja. Przy ładowaniu, ładunek chemiczny w elektrodach wytwarza ciepło. Jak temperatura jest za wysoka, elektrolit się rozkłada, a wtedy zaczynają się wydobywać gazy, takie jak wodór i tlen. W normalnych warunkach te gazy mogą być odprowadzane bez problemu, ale przy zbyt intensywnym ładowaniu, ciśnienie może osiągnąć niebezpieczny poziom. Weźmy na przykład akumulatory w pojazdach elektrycznych – tam ruchomą zasadą jest przestrzeganie dokładnych procedur ładowania, żeby wszystko było bezpieczne. W motoryzacji i przemyśle są różne normy, jak IEC 60896 czy ISO 9001, które określają zasady ładowania akumulatorów. Ustalamy to, żeby zminimalizować ryzyko i zapewnić dłuższą wydajność tych urządzeń.

Pytanie 25

Które urządzenie jest odpowiedzialne za zabezpieczenie przed porażeniem prądem w sieciach zasilających?

A. Bezpiecznik automatyczny

B. Transformator

C. Wyłącznik różnicowoprądowy

D. Amperomierz

Wyłącznik różnicowoprądowy jest kluczowym urządzeniem zabezpieczającym w sieciach elektrycznych, szczególnie pod kątem ochrony przed porażeniem prądem. Działa on na zasadzie porównania prądów wpływających i wypływających z obwodu. W przypadku wykrycia różnicy prądów, która wskazuje na upływ prądu do ziemi, wyłącznik natychmiast przerywa obwód, zapobiegając tym samym potencjalnie niebezpiecznym sytuacjom. W praktyce oznacza to, że w momencie uszkodzenia izolacji lub kontaktu człowieka z przewodzącymi częściami, wyłącznik różnicowoprądowy szybko reaguje, minimalizując ryzyko porażenia. Warto zaznaczyć, że jest to standardowe rozwiązanie w nowoczesnych instalacjach elektrycznych, zgodne z normami bezpieczeństwa i powszechnie zalecane przez specjalistów. Oprócz ochrony przed porażeniem, wyłączniki te mogą również chronić przed pożarami spowodowanymi prądami upływowymi.

Pytanie 26

Pełną ochronę przed dostawaniem się pyłu gwarantuje obudowa zaznaczona symbolem

A. IP44

B. IP6X

C. IP00

D. IPX4

Obudowa oznaczona symbolem IP6X zapewnia całkowitą ochronę przed wnikaniem pyłu, co oznacza, że nie ma możliwości, aby jakiekolwiek cząstki stałe mogły dostać się do wnętrza obudowy. Standard IP (Ingress Protection) jest powszechnie stosowany w branży elektrotechnicznej i elektronicznej, aby określić stopień ochrony, jaki dana obudowa zapewnia przed ciałami stałymi oraz cieczami. W tym przypadku, '6' oznacza najwyższy poziom ochrony przed pyłem, co jest szczególnie istotne w zastosowaniach, gdzie czystość i niezawodność są kluczowe, na przykład w przemyśle farmaceutycznym, elektronicznym czy przy produkcji żywności. Zastosowanie obudowy IP6X może znacząco zwiększyć trwałość urządzeń, eliminując ryzyko uszkodzeń spowodowanych wnikaniem pyłu. Warto również pamiętać, że obudowy o wyższym stopniu ochrony są często stosowane w trudnych warunkach środowiskowych, co czyni je odpowiednim wyborem do aplikacji przemysłowych oraz w obiektach o podwyższonych wymaganiach dotyczących higieny.

Pytanie 27

Na schemacie stacji cyfrą 6 oznaczono odłącznik

A. sekcjonujący sieć toru parzystego głównego stacji.

B. ze stykiem uszyniającym.

C. podający napięcie na wydzieloną grupę torów.

D. podający napięcie na sieć torów parzystych dodatkowych.

Odpowiedź "ze stykiem uszyniającym" jest prawidłowa, ponieważ odłącznik pełni kluczową rolę w systemach zabezpieczeń instalacji elektrycznych. Jego podstawowym zadaniem jest możliwość bezpiecznego odseparowania części obwodu, co jest niezbędne w przypadku awarii lub konieczności przeprowadzenia konserwacji. Styk uszyniający zapewnia, że w momencie odłączenia nie ma ryzyka, że pozostałe elementy instalacji pozostaną pod napięciem. W praktyce, odłączniki stosowane są w różnych aplikacjach, w tym w stacjach transformacyjnych oraz w rozdzielniach elektrycznych. Dobrą praktyką jest regularne sprawdzanie stanu technicznego odłączników, aby zapewnić ich niezawodność i bezpieczeństwo użytkowania. Zgodnie z normami IEC 60947-3, odłączniki powinny być projektowane tak, aby mogły wytrzymać określone warunki pracy oraz zapewniać odpowiednią izolację. W kontekście operacyjnym, odłączniki są wykorzystywane do bezpiecznego wyłączania zasilania podczas awarii oraz do sekcjonowania obwodów, co pozwala na efektywne zarządzanie energią elektryczną.

Pytanie 28

Aby chronić urządzenia półprzewodnikowe za pomocą bezpieczników topikowych, należy użyć bezpiecznika z wkładką topikową, którego symbol to

A. aG

B. aM

C. gR

D. gG

Odpowiedzi aM, aG oraz gG, mimo że są powszechnie znane w kontekście różnych zastosowań bezpieczników, nie są odpowiednie do zabezpieczania urządzeń półprzewodnikowych. Bezpieczniki aM mają charakterystykę zadziałania, która pozwala na przepływ wyższych prądów przez krótki czas, co jest akceptowalne w zastosowaniach przemysłowych, ale nie w przypadku delikatnych układów elektronicznych, gdzie ryzyko uszkodzenia jest znacznie większe. Natomiast bezpieczniki aG są przeznaczone do ogólnych zastosowań i również nie są wystarczająco szybkie, aby zapewnić skuteczną ochronę dla półprzewodników. Z kolei bezpieczniki gG, mimo że są bardziej uniwersalne i mogą być stosowane w różnych aplikacjach, w tym do ochrony silników, nie gwarantują wymaganej szybkości reakcji, która jest kluczowa w kontekście ochrony urządzeń elektronicznych. Generalnie, wybór niewłaściwego typu bezpiecznika może prowadzić do poważnych uszkodzeń sprzętu oraz może narazić użytkowników na większe ryzyko. W praktyce, stosowanie odpowiednich zabezpieczeń jest kluczowym elementem projektowania systemów elektronicznych, dlatego dobrze jest znać różnice pomiędzy typami bezpieczników i ich specyfikacjami, aby uniknąć typowych błędów w doborze zabezpieczeń.

Pytanie 29

Podział podłużny sieci trakcyjnej w izolowanych przęsłach naprężania wymaga zastosowania

A. osłon termicznych

B. izolatorów sekcyjnych

C. izolatorów cięgnowych

D. uchwytów dystansowych

Izolatory cięgnowe i izolatory sekcyjne są stosowane w sieciach trakcyjnych, ale nie są odpowiednie w kontekście sekcjonowania podłużnego w izolowanych przęsłach naprężania. Izolatory cięgnowe mają na celu utrzymanie przewodów w odpowiedniej pozycji oraz zapewnienie ich izolacji od innych elementów, jednak to nie wystarcza w sytuacjach, gdzie występują znaczne zmiany temperatury. Izolatory sekcyjne, z drugiej strony, dzielą instalację na sekcje, co również nie rozwiązuje problemu termicznego. Uchwyt dystansowy, mimo że służy do utrzymywania odpowiedniej odległości między przewodami, nie jest związany z osłoną i ochroną termiczną. Typowe błędy myślowe, które mogą prowadzić do wyboru tych opcji, to mylenie funkcji elementów sieci trakcyjnej oraz ich zastosowań w kontekście izolacji termicznej. W rzeczywistości, skuteczne sekcjonowanie wymaga zastosowania osłon termicznych, które zapewniają stabilność i bezpieczeństwo operacyjne systemów trakcyjnych, co jest kluczowe dla ich funkcjonowania. W każdym przypadku, zrozumienie specyfiki i przeznaczenia poszczególnych komponentów jest fundamentalne dla prawidłowego projektowania i eksploatacji sieci trakcyjnej.

Pytanie 30

Obszar pracy usytuowany w sąsiedztwie odkrytych urządzeń zasilanych napięciem 15 kV powinien być ogrodzony lub osłonięty, przy zastosowaniu minimalnej odległości

A. 1,4 m

B. 4,1 m

C. 0,7 m

D. 2,1 m

Wybór innych wartości odległości od nieosłoniętych urządzeń pod napięciem 15 kV, takich jak 0,7 m, 4,1 m czy 2,1 m, jest nieprawidłowy z kilku powodów. Przede wszystkim, wartość 0,7 m nie zapewnia wystarczającej strefy bezpieczeństwa, co stwarza poważne ryzyko porażenia elektrycznego, zwłaszcza w warunkach, gdzie mogą występować różne czynniki zewnętrzne, takie jak deszcz czy niekorzystne warunki atmosferyczne. Przy założeniu, że wartość ta byłaby stosowana, nieodpowiednie zabezpieczenie może prowadzić do wypadków, które są nieakceptowalne w kontekście norm bezpieczeństwa. Wybierając wartość 4,1 m, można by z kolei niepotrzebnie zwiększyć koszty oraz ograniczyć dostęp do miejsca pracy, co w praktyce może prowadzić do obniżenia efektywności prac. Wartość 2,1 m, chociaż większa od 1,4 m, wciąż nie jest zgodna z normami i nie spełnia wymagań dotyczących minimalnej odległości. Takie podejście może wynikać z niepełnej wiedzy na temat przepisów oraz z braku znajomości praktycznych aspektów pracy z urządzeniami pod napięciem. Dlatego kluczowe jest, aby osoby pracujące w pobliżu instalacji elektrycznych były świadome obowiązujących norm oraz zasad bezpieczeństwa, aby unikać potencjalnych zagrożeń.

Pytanie 31

Na rysunku przedstawiono sieć jezdną typu Y

A. łańcuchową podwójną z jedną liną nośną.

B. łańcuchową z jednym przewodem jezdnym i dwoma linami nośnymi.

C. płaską z dwoma przewodami tj. jezdnym i liną nośną.

D. łańcuchową uelastycznioną z dwoma przewodami jezdnymi i jedną liną nośną.

Na rysunku przedstawiono sieć jezdną, która rzeczywiście jest klasyfikowana jako łańcuchowa uelastyczniona z dwoma przewodami jezdnymi i jedną liną nośną. W takiej konfiguracji, dwa przewody jezdne, zazwyczaj o większym przekroju, są odpowiedzialne za przenoszenie obciążenia, co pozwala na efektywniejszą dystrybucję energii elektrycznej. Linia nośna, z kolei, pełni rolę wsparcia strukturalnego, co odpowiada standardom bezpieczeństwa i niezawodności w infrastrukturze elektrycznej. Użycie przewodów o przekroju 2x150mm² oraz liny nośnej o przekroju 120mm² jest zgodne z zasadami projektowania instalacji, które wymagają odpowiedniego doboru przekrojów przewodów w zależności od obciążenia, długości linii oraz warunków środowiskowych. Takie sieci jezdne znajdują zastosowanie w różnych branżach, jednak szczególnie w transporcie energii elektrycznej oraz w systemach zasilania, gdzie niezawodność i bezpieczeństwo są kluczowe. W praktyce, odpowiednia klasyfikacja sieci jezdnej przyczynia się do zwiększenia efektywności energetycznej oraz minimalizacji ryzyka awarii.

Pytanie 32

Kiedy sieć trakcyjna jest prowadzona pod mostami bez potrzeby jej zawieszania, jakie dodatkowe elementy mogą być użyte

A. ramiona odciągowe

B. wysięgniki

C. odbojnice

D. cięgna

Odbojnice stosowane w sieciach trakcyjnych pełnią kluczową rolę w zapewnieniu bezpieczeństwa oraz stabilności konstrukcji pod wiaduktami, gdzie nie ma konieczności podwieszania sieci trakcyjnej. Ich głównym zadaniem jest absorpcja energii uderzeń i ochrona infrastruktury oraz pojazdów przed ewentualnymi uszkodzeniami. Przykładowo, w przypadku ruchu pociągów o dużych prędkościach, zastosowanie odbojnic minimalizuje ryzyko uszkodzenia sieci trakcyjnej przez przejeżdżające pojazdy, co jest zgodne z normami bezpieczeństwa kolejowego. W praktyce, odbojnice mogą być instalowane na końcach stacji czy w miejscach, gdzie istnieje ryzyko kolizji z innymi obiektami, na przykład w rejonach skrzyżowań z drogami. Dobrze zaprojektowane odbojnice, zgodne z wytycznymi branżowymi, nie tylko zwiększają bezpieczeństwo, ale także wydłużają żywotność sieci trakcyjnej, co jest ekonomicznie uzasadnione w dłuższej perspektywie czasowej.

Pytanie 33

Należy wymienić przepalony bezpiecznik topikowy 100A kondensatorów w podstacji trakcyjnej

A. w obwodzie monitorowania podstacji

B. w instalacji oświetlenia podstacji

C. w obwodzie filtra gamma

D. w systemie ogrzewania i wentylacji

Wymiana przepalonego bezpiecznika topikowego 100A w obwodzie filtra gamma jest kluczowym zadaniem w utrzymaniu sprawności podstacji trakcyjnej. Filtry gamma są stosowane w celu eliminacji zakłóceń harmonicznych w systemie zasilania, co jest istotne dla zapewnienia stabilności i niezawodności pracy urządzeń elektrycznych. Wymiana bezpiecznika w tym obwodzie ma na celu nie tylko przywrócenie jego funkcjonalności, ale również ochronę przed przeciążeniem i zwarciem, które mogą prowadzić do poważnych uszkodzeń. Zgodnie z normami branżowymi, takimi jak PN-EN 50122-1, należy stosować odpowiednie zabezpieczenia w obwodach filtra, aby zapewnić bezpieczeństwo operacyjne. Przykładem zastosowania tej wiedzy jest sytuacja, gdy w obwodzie filtra dochodzi do sytuacji awaryjnej, w której zabezpieczenie musi działać adekwatnie do warunków pracy, aby minimalizować ryzyko uszkodzeń całego systemu zasilania.

Pytanie 34

Kotwienie środkowe sieci skompensowanej oznacza się symbolem

A. D.

B. C.

C. A.

D. B.

Wybór innych odpowiedzi, które nie wskazują na kotwienie środkowe sieci skompensowanej, często wynika z nieporozumień dotyczących charakterystyki połączenia neutralnego w systemach elektroenergetycznych. Odpowiedzi B, C i D mogą odnosić się do innych typów połączeń, takich jak kotwienie górne lub połączenia oparte na innej konstrukcji, co może prowadzić do mylnych wniosków. Zrozumienie różnicy między kotwieniem środkowym a innymi formami połączenia jest kluczowe dla analizy zachowania sieci pod kątem przeciążeń oraz ich reakcji na zakłócenia. W przypadku kotwienia górnego, neutralny punkt jest połączony bezpośrednio z ziemią, co prowadzi do innego profilu prądów zwarciowych i różnicy w zachowaniu systemu w sytuacjach awaryjnych. Brak zrozumienia takich różnic może prowadzić do nieprawidłowego projektowania i eksploatacji systemów energetycznych, co z kolei stwarza ryzyko dla bezpieczeństwa i efektywności energetycznej. Warto także zauważyć, że w sieciach skompensowanych, prawidłowe kotwienie środkowe ma istotny wpływ na jakość energii oraz stabilność systemu, a brak jego uwzględnienia w projektowaniu może skutkować poważnymi awariami i stratami ekonomicznymi.

Pytanie 35

Którego parametru sieci trakcyjnej dotyczą wyniki pomiaru zapisane w tabeli?

dla dwóch przewodów jezdnych 28×4×7×9,81	29,77 kN
dla liny L120 15×4×27×9,81	15,91 kN
dla liny L150 18×4×27×9,81	19,08 kN

A. Siła naciągu w przewodach jezdnych i linach nośnych.

B. Elastyczność statyczna sieci.

C. Siła stykowa między pantografem a siecią jezdną.

D. Odsuw przewodów jezdnych.

Odpowiedź "Siła naciągu w przewodach jezdnych i linach nośnych" jest prawidłowa, ponieważ wyniki pomiarów w tabeli bezpośrednio odnoszą się do analizy siły naciągu. Siła naciągu jest kluczowym parametrem w projektowaniu i eksploatacji sieci trakcyjnych, gdyż wpływa na stabilność przewodów jezdnych oraz ich zdolność do przewodzenia energii elektrycznej. W praktyce, odpowiednia siła naciągu pozwala na minimalizację drgań i wahań przewodów, co jest istotne dla zapewnienia ciągłości zasilania pojazdów szynowych. W standardach branżowych, takich jak normy IEC, określono wymagania dotyczące siły naciągu, które mają na celu zapewnienie efektywności oraz bezpieczeństwa systemów trakcyjnych. W przypadku nieprzestrzegania tych norm, mogą wystąpić problemy z zasilaniem, co może prowadzić do awarii operacyjnych. Dlatego zrozumienie siły naciągu i jej pomiarów jest kluczowe dla inżynierów zajmujących się projektowaniem oraz utrzymaniem infrastruktury kolejowej.

Pytanie 36

Oznaczenie NHXMH sugeruje, że mamy do czynienia z kablem

A. samochodowym

B. ognioodpornym

C. sygnalizacyjnym

D. sterowniczym

Wybór nieprawidłowej odpowiedzi jest wynikiem nieporozumienia dotyczącego oznaczeń przewodów oraz ich właściwości. Odpowiedzi związane z przewodami sterowniczymi, samochodowymi czy sygnalizacyjnymi nie mają związku z oznaczeniem NHXMH. Przewody sterownicze, np. oznaczone jako NYY, są projektowane z myślą o zastosowaniach w obwodach sterowania i niekoniecznie muszą spełniać normy dotyczące odporności ogniowej. Przewody samochodowe, z kolei, charakteryzują się zupełnie innymi właściwościami, dostosowanymi do pracy w trudnych warunkach atmosferycznych oraz w systemach elektronicznych pojazdów. Natomiast przewody sygnalizacyjne, używane głównie w instalacjach alarmowych czy telekomunikacyjnych, nie są projektowane z myślą o odporności ogniowej na poziomie, jak w przypadku NHXMH. Często pojawiają się błędne interpretacje dotyczące zastosowania różnych typów przewodów, co prowadzi do nieodpowiednich wyborów w projektowaniu instalacji elektrycznych. Właściwe dobieranie przewodów do specyficznych warunków eksploatacji jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności systemów elektrycznych. Przed podjęciem decyzji o wyborze przewodu, warto zapoznać się z odpowiednimi normami i zasadami, aby uniknąć sytuacji, które mogą prowadzić do zagrożeń pożarowych czy awarii systemu.

Pytanie 37

Na rysunku widoczna jest słupowa stacja transformatorowa LPN 15/0,4 kV. Element zaznaczony czerwoną obwódką to

A. bezpiecznik rozłącznikowy na napięcie 15 kV.

B. ochronnik przepięciowy.

C. bezpiecznik na napięcie 0,4 kV.

D. wyłącznik z zewnętrzną komorą gaszenia łuku.

Podane odpowiedzi, które nie wskazują na bezpiecznik rozłącznikowy na napięcie 15 kV, opierają się na fundamentalnych nieporozumieniach dotyczących funkcji i zastosowania urządzeń w stacjach transformatorowych. Na przykład, wyłącznik z zewnętrzną komorą gaszenia łuku jest urządzeniem, które ma na celu zabezpieczenie obwodów przed wyładowaniami elektrycznymi, ale jego rola różni się od funkcji, jaką pełni bezpiecznik rozłącznikowy. Ochronniki przepięciowe, z kolei, są używane do ochrony przed chwilowymi skokami napięcia, co jest zupełnie inną kategorią zabezpieczeń, nie dotyczącą klasycznych przeciążeń i zwarć. Bezpieczniki na napięcie 0,4 kV są stosowane w instalacjach niskiego napięcia i nie mają zastosowania w kontekście stacji transformatorowych, gdzie wprowadza się napięcie 15 kV. Często mylone są również pojęcia związane z różnymi poziomami napięć i ich zastosowaniem w praktyce, co prowadzi do nieprawidłowych wniosków. Aby zrozumieć te różnice, ważne jest zapoznanie się z zasadami działania poszczególnych urządzeń oraz standardami, które regulują ich użycie w branży energetycznej. Takie pomyłki mogą być niebezpieczne, ponieważ mogą prowadzić do niewłaściwego doboru sprzętu, co wpływa na bezpieczeństwo całej instalacji elektrycznej.

Pytanie 38

Zabezpieczenia temperaturowe I i II stopnia oraz gazowo-przepływowe są używane w

A. dławikach katodowych

B. transformatorach olejowych

C. transformatorach suchych

D. prostownikach diodowych

Prostowniki diodowe, transformatory suche czy dławiki katodowe, mimo że są ważne w systemach elektrycznych, nie potrzebują takich fabrycznych zabezpieczeń temperaturowych jak transformatory olejowe. Prostowniki diodowe, które zmieniają prąd zmienny na stały, głównie zabezpieczają się przed przeciążeniem i zwarciem, bez potrzeby monitorowania temperatury oleju, bo w ogóle nie używają go jako chłodziwa. Co ciekawe, transformatory suche działają na materiałach odpornej na wysokie temperatury, więc też nikt nie wymaga od nich takich zabezpieczeń. Dławiki katodowe, wykorzystywane w lampach elektronowych, również nie potrzebują tak zaawansowanego monitorowania temperatury. Często mylimy funkcje tych urządzeń z ich wymaganiami w zakresie zabezpieczeń, co prowadzi do błędnych wniosków. Ważne jest, żeby przy ocenie urządzeń elektrycznych zrozumieć ich konkretne funkcje i czy rzeczywiście potrzebują takich zabezpieczeń.

Pytanie 39

Na rysunkach przedstawiono

A. wyłącznik instalacyjny.

B. falownik.

C. przekaźnik.

D. transformator.

Falownik jest urządzeniem elektrycznym, które ma na celu regulację prędkości obrotowej silników elektrycznych poprzez zmianę częstotliwości zasilającego prądu. Na zdjęciach widoczne są cechy charakterystyczne dla falowników, takie jak panel sterowania z przyciskami oraz wyświetlaczem, co pozwala na intuicyjne sterowanie pracą urządzenia. Przykładowe zastosowania falowników obejmują przemysł, gdzie regulacja prędkości silników napędowych jest kluczowa dla efektywności operacyjnej maszyn. Dzięki zastosowaniu falowników możliwe jest oszczędzanie energii elektrycznej, co przekłada się na zmniejszenie kosztów operacyjnych oraz wydłużenie żywotności sprzętu. Falowniki są także zgodne z normami IEC 61800, które dotyczą regulacji napędów elektrycznych, co podkreśla ich znaczenie w kontekście bezpieczeństwa i efektywności energetycznej.

Pytanie 40

Elektryczne oddzielenie prądów w torach dla sygnału w obwodach torowych, umożliwiając jednocześnie przepływ prądu powrotnego trakcji, jest osiągalne dzięki zastosowaniu

A. ogranicznika niskonapięciowego typu TZD.

B. elementu do sekcjonowania sieci.

C. dławika torowego.

D. izolatora sekcyjnego.

Dławik torowy jest kluczowym elementem w systemach trakcyjnych, który umożliwia elektryczne oddzielenie toków szynowych dla prądu sygnałowego, jednocześnie pozwalając na przepływ prądu powrotnego dla zasilania trakcyjnego. Działanie dławika opiera się na zasadzie indukcji elektromagnetycznej, co pozwala na efektywne ograniczenie prądów zakłócających, a także na minimalizację strat energii. W praktyce dławiki torowe są stosowane w stacjach przekaźnikowych oraz w punktach sekcjonowania sieci tramwajowej i kolejowej, gdzie istotne jest utrzymanie integralności sygnału w obwodach sterujących. Zgodnie z normami branżowymi, dławiki powinny być projektowane w taki sposób, aby spełniały określone wymagania dotyczące poziomu izolacji oraz dopuszczalnych prądów. Właściwe zastosowanie dławika torowego wpływa na poprawę bezpieczeństwa i niezawodności systemów kolejowych oraz tramwajowych, co jest niezbędne w kontekście rosnących wymagań dotyczących infrastruktury transportowej.

Rozpocznij nowy egzamin

Powrót do strony głównej
