Pytanie 1

Jaką czynność powinno się wykonać jako pierwszą, gdy automatycznie sterowana brama przesuwna nie zatrzymuje się w pozycji otwartej?

A. Zweryfikować zasilanie silnika

B. Skontrolować stan czujnika krańcowego

C. Przekazać sterownik do serwisu

D. Sprawdzić poziom naładowania baterii w pilocie zdalnego sterowania

Sprawdzanie stanu czujnika krańcowego jako pierwsza czynność w diagnozowaniu problemów z automatycznymi bramami przesuwnymi jest niezwykle istotne. Czujnik krańcowy pełni kluczową rolę w systemie, informując sterownik o tym, że brama osiągnęła maksymalną pozycję otwartą lub zamkniętą. Jeśli czujnik nie działa prawidłowo, brama nie otrzyma sygnału do zatrzymania, co może prowadzić do niebezpiecznych sytuacji. Dobrą praktyką jest regularne serwisowanie systemu, w tym sprawdzanie funkcjonowania czujników, co może zapobiec poważnym usterkom. W przypadku stwierdzenia uszkodzenia czujnika, jego wymiana jest zalecana, aby zapewnić pełną funkcjonalność bramy. Co więcej, w standardach bezpieczeństwa dla automatycznych bram, takich jak normy EN 13241-1, podkreśla się znaczenie sprawności czujników, co ma kluczowe znaczenie dla ochrony osób i mienia w pobliżu bramy.

Pytanie 2

Wskaż właściwy sposób odniesienia do zmiennej 64-bitowej w pamięci markerów sterownika PLC, której pierwsze osiem bitów ma adres w systemie dziesiętnym 14?

A. MW14

B. ML14

C. MB14

D. MD14

Podczas analizy niepoprawnych odpowiedzi, warto zwrócić uwagę na różnice między typami zmiennych oraz ich odpowiednimi prefiksami. MD14, oznaczające zmienną 32-bitową, jest błędne, ponieważ zmienna 64-bitowa wymaga innego adresowania. Programowanie w środowisku PLC wymaga zrozumienia, że zmienne 32-bitowe są stosowane do przechowywania danych mniejszych niż długość 64 bitów. Wybierając MD14, użytkownik sugeruje, że zmienna zajmuje jedynie połowę dostępnej przestrzeni pamięci, co prowadzi do niewłaściwego wykorzystania zasobów. Z kolei MW14, odnoszące się do zmiennych 16-bitowych, również nie pasuje do kontekstu 64-bitowego przechowywania. Przyjęcie takiego oznaczenia zafałszowuje rzeczywistość pamięci, ponieważ 16 bity to zdecydowanie za mało dla zmiennej, która potrzebuje 64 bitów pamięci. MB14, z kolei, wiąże się z 8-bitowymi zmiennymi i jest zupełnie nieadekwatne dla złożoności zmiennej 64-bitowej. Zrozumienie, jakie prefiksy są używane dla różnych typów zmiennych, jest podstawą programowania w PLC. Stosowanie niewłaściwych prefiksów może prowadzić nie tylko do błędów w adresowaniu, ale także do poważnych problemów z wydajnością i stabilnością całego systemu. Dlatego kluczowe jest, aby programiści PLC byli dobrze zaznajomieni z tymi zasadami oraz ich praktycznym zastosowaniem w codziennej pracy.

Pytanie 3

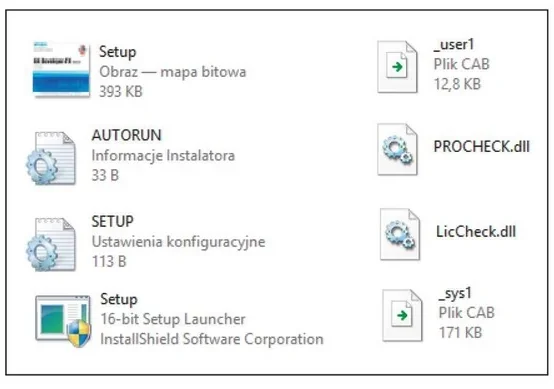

Który plik należy wykorzystać do zainstalowania programu do obsługi sterownika PLC?

A. A.

B. C.

C. D.

D. B.

Odpowiedź D jest poprawna, ponieważ plik o nazwie "Setup" lub "Install" to klasyczna oznaka instalatora dla oprogramowania. W kontekście systemów operacyjnych Windows, plik instalacyjny często jest dostarczany w formacie, który umożliwia użytkownikowi łatwe zainstalowanie aplikacji na swoim komputerze. Programy do obsługi sterowników PLC wymagają odpowiednich narzędzi, które umożliwiają komunikację i programowanie urządzeń. Właściwy instalator, wskazany w odpowiedzi D, zapewnia dostęp do interfejsów i bibliotek, które są niezbędne do prawidłowego działania oprogramowania. Przykładowo, podczas instalacji oprogramowania do programowania PLC, użytkownik może napotkać różne opcje konfiguracji, które są zdefiniowane przez producenta, i które mogą być dostępne tylko w ramach procesu instalacji. Warto również zaznaczyć, że stosowanie dedykowanego oprogramowania do danego modelu PLC, zgodnego z jego dokumentacją techniczną, przyczynia się do optymalizacji pracy oraz minimalizacji ryzyka błędów w programowaniu.

Pytanie 4

W systemie alarmowym, który jest aktywowany za pomocą pilota radiowego, zasięg jego działania znacznie się zmniejszył. Jakie może być najprawdopodobniejsze źródło tego problemu?

A. Rozkodowanie pilota

B. Rozładowana bateria w pilocie

C. Niewłaściwe kierowanie pilota na odbiornik

D. Zniszczenie przycisku w pilocie

Rozładowana bateria w pilocie jest najczęstszą przyczyną zmniejszenia zasięgu działania zdalnego sterowania w systemach alarmowych. Piloty działają na zasadzie wysyłania sygnału radiowego, który jest odbierany przez centralę alarmową. W miarę jak bateria się rozładowuje, moc sygnału znacząco maleje, co skutkuje osłabieniem zasięgu. W praktyce, użytkownicy powinni regularnie kontrolować stan baterii swoich pilotów, a także stosować wysokiej jakości akumulatory, które zapewniają stabilne zasilanie przez dłuższy czas. Ważne jest również, aby przy wymianie baterii stosować się do instrukcji producenta, co pozwoli uniknąć problemów z kompatybilnością. Zgodnie z dobrymi praktykami, zaleca się wymianę baterii co 6-12 miesięcy, aby zapewnić niezawodne działanie systemu alarmowego. Ponadto, użytkownicy powinni być świadomi, że inne czynniki, takie jak zakłócenia elektromagnetyczne czy przeszkody w postaci ścian, mogą również wpływać na zasięg, jednak w przypadku znacznej redukcji zasięgu, rozładowana bateria jest najprawdopodobniejszym czynnikiem.

Pytanie 5

Który zapis w języku LD jest odpowiednikiem instrukcji NOR w języku IL?

A. A.

B. D.

C. B.

D. C.

Odpowiedź A jest poprawna, ponieważ w języku LD (Ladder Diagram) operacja NOR, będąca negacją operacji OR, jest reprezentowana poprzez połączenie równoległe styków normalnie zamkniętych. W tym przypadku, dwa styki normalnie zamknięte są połączone równolegle, co oznacza, że sygnał na ich wejściu musi być nieaktywny (tj. nie może być w stanie wysokim), aby wyjście było aktywne. Następnie negacja na wyjściu powoduje, że tylko wtedy, gdy oba sygnały wejściowe są w stanie niskim, wyjście przyjmuje stan wysoki, co idealnie odpowiada funkcji NOR. Tego rodzaju logika jest kluczowa w automatyce przemysłowej, gdzie operatorzy muszą zrozumieć, jak różne krańcowe warunki wpływają na działanie systemów. Przykładem zastosowania takiej logiki może być system alarmowy, który włącza alarm tylko wtedy, gdy wszystkie czujniki są w stanie nieaktywnym, co odpowiada funkcji NOR.

Pytanie 6

Za pomocą którego symbolu powinno przedstawić się na schemacie magnetyczny czujnik zbliżeniowy?

A. Symbolu 1.

B. Symbolu 2.

C. Symbolu 4.

D. Symbolu 3.

Wybór symbolu 2. jako oznaczenia czujnika zbliżeniowego na schemacie magnetycznym jest prawidłowy z kilku powodów. Symbol ten jest zgodny z normami branżowymi, które definiują reprezentację różnych elementów w schematach elektrycznych i pneumatycznych. W przypadku czujników zbliżeniowych, standardowe oznaczenie polega na użyciu prostokątnej obudowy, która symbolizuje fizyczną formę czujnika, oraz wewnętrznego oznaczenia, które wskazuje na specyfikę jego działania, czyli w tym przypadku detekcję magnetyczną. Takie oznaczenie jest istotne nie tylko dla identyfikacji komponentów, ale również dla ich prawidłowego podłączenia w obwodach. W praktyce czujniki zbliżeniowe mają szerokie zastosowanie w automatyzacji procesów, gdzie ich zdolność do detekcji obecności obiektów bez kontaktu jest kluczowa. Na przykład, w liniach produkcyjnych czujniki te mogą być używane do monitorowania pozycji elementów, co zwiększa efektywność i bezpieczeństwo operacji. Zrozumienie i poprawne stosowanie symboli w schematach jest fundamentalne dla każdego inżyniera czy technika, co podkreśla znaczenie identyfikacji komponentów w instalacjach elektrycznych i automatyce.

Pytanie 7

Podczas diagnostyki systemu mechatronicznego, co jest kluczowym parametrem do zmierzenia?

A. Kolor przewodów

B. Napięcie zasilania

C. Waga komponentów

D. Materiał obudowy

Napięcie zasilania jest kluczowym parametrem do zmierzenia podczas diagnostyki systemu mechatronicznego, ponieważ od jego poprawności zależy prawidłowe funkcjonowanie całego układu. W mechatronice urządzenia często opierają się na precyzyjnym zasilaniu poszczególnych komponentów, takich jak silniki, siłowniki czy czujniki. Niewłaściwe napięcie może prowadzić do nieprawidłowego działania lub nawet uszkodzenia tych elementów. Dlatego sprawdzenie napięcia jest jednym z pierwszych kroków diagnostycznych. Dodatkowo, zgodnie z dobrą praktyką inżynierską, systemy mechatroniczne są projektowane z określonymi zakresami napięcia roboczego, które muszą być dokładnie utrzymywane. W praktyce, pomiar napięcia zasilania może pomóc zidentyfikować problemy związane z zasilaniem, takie jak spadki napięcia, które są częstą przyczyną problemów w systemach mechatronicznych. Regularne monitorowanie tego parametru pozwala na wczesne wykrycie potencjalnych awarii i zapewnia niezawodność całego systemu.

Pytanie 8

Który układ sterowania działa zgodnie z opisem: napięcie zasilające cewkę elektrozaworu rozdzielającego V1 jest wyłączane po wciśnięciu przycisku S0 monostabilnego, normalnie zamkniętego (NC z samoczynnym powrotem)?

A. C.

B. A.

C. D.

D. B.

Wybór innej odpowiedzi niż A może prowadzić do kilku błędnych założeń dotyczących funkcji przycisku S0 i działania cewki elektrozaworu. Często popełnianym błędem jest mylenie typów przycisków; przyciski monostabilne działają inaczej niż bistabilne, co może prowadzić do nieprawidłowych schematów połączeń. W odpowiedziach, które nie są zgodne z A, zakłada się, że przycisk S0 działa w sposób, który nie odpowiada jego normalnie zamkniętej charakterystyce, co skutkuje ciągłym zasilaniem cewki V1. Zrozumienie, że przycisk NC w stanie spoczynku przewodzi prąd, jest kluczowe do poprawnego rozumienia tego układu. Nieprawidłowe odpowiedzi mogą także wskazywać na ignorowanie znaczenia kolejności operacji w obwodach elektrycznych. W praktyce, w sytuacjach, gdy cewka elektrozaworu jest zasilana nawet po wciśnięciu przycisku, mogą wystąpić poważne konsekwencje, takie jak uszkodzenie komponentów lub niebezpieczne sytuacje, takie jak nadciśnienie w systemie hydraulicznym. Dodatkowo, błędne interpretacje mogą prowadzić do nieprawidłowego projektowania systemów kontrolnych, co jest sprzeczne z dobrymi praktykami inżynieryjnymi oraz normami bezpieczeństwa obowiązującymi w branży automatyki.

Pytanie 9

Który z programów napisanych w języku drabinkowym odpowiada funkcji logicznej XOR?

A. B.

B. A.

C. D.

D. C.

Odpowiedź B jest prawidłowa, ponieważ przedstawia schemat, który realizuje funkcję logiczną XOR (exclusive OR). Funkcja ta jest fundamentalna w logice cyfrowej i znajduje szerokie zastosowanie w różnych układach cyfrowych. XOR zwraca stan wysoki (1) tylko wtedy, gdy dokładnie jedno z wejść ma stan wysoki, co oznacza, że są one różne. W praktyce, XOR jest wykorzystywana w obwodach arytmetycznych, takich jak sumatory, oraz w układach kodowania i dekodowania sygnałów. Istotne jest, aby zrozumieć, że w schemacie B, gdy oba wejścia są w stanie niskim (0) lub obie w stanie wysokim (1), wyjście pozostaje niskie. Taki mechanizm jest kluczowy w systemach zabezpieczeń, gdzie XOR jest wykorzystywane do tworzenia skomplikowanych algorytmów szyfrujących. W kontekście standardów branżowych, XOR jest często używana w protokołach komunikacyjnych i systemach kontrolujących, gdzie wymagana jest precyzyjna logika operacyjna. Zrozumienie tej funkcji i umiejętność jej implementacji w schematach drabinkowych są niezbędne dla każdego, kto pracuje w dziedzinie automatyki i inżynierii komputerowej.

Pytanie 10

Jaki symbol literowy, zgodny z normą IEC 61131, wykorzystywany jest w oprogramowaniu sterującym dla PLC do identyfikacji jego fizycznych wejść dyskretnych?

A. |

B. Q

C. R

D. S

Symbol literowy "|" jest kluczowym elementem w standardzie IEC 61131, który definiuje sposób programowania sterowników PLC. W kontekście adresowania fizycznych wejść dyskretnych, ten symbol pełni rolę prefiksu przed numerem wejścia, co umożliwia jednoznaczne wskazanie, które z cyfrowych wejść jest używane w danym programie. Przykładowo, zapis "|X0" odnosi się do pierwszego wejścia dyskretnego, co jest zgodne z najlepszymi praktykami w branży automatyki. Taki system adresowania ułatwia programistom pracę, ponieważ pozwala na łatwe rozpoznanie, które urządzenie jest połączone z danym wejściem. Ponadto, posługiwanie się tym standardem sprzyja lepszej organizacji kodu oraz jego późniejszej konserwacji, co jest szczególnie istotne w długoterminowych projektach automatyzacji. Zrozumienie i umiejętność stosowania tego symbolu jest podstawą efektywnego programowania w kontekście automatyki przemysłowej.

Pytanie 11

Obserwując zarejestrowany przebieg wartości regulowanej w systemie regulacji dwustanowej, dostrzeżono zbyt silne oscylacje wokół wartości docelowej. W celu zredukowania amplitudy tych oscylacji, należy w regulatorze cyfrowym

A. powiększyć szerokość histerezy

B. zmniejszyć szerokość histerezy

C. zwiększyć amplitudę sygnału kontrolującego

D. zmniejszyć wartość sygnału ustawiającego

Zwiększenie amplitudy sygnału regulującego nie jest skuteczną metodą na redukcję oscylacji w układzie regulacji dwustanowej. W rzeczywistości, podniesienie amplitudy sygnału prowadzi do jeszcze większych odchyleń od wartości zadanej, co z kolei potęguje oscylacje i wprowadza dodatkowe problemy w stabilności systemu. W sytuacjach, gdy amplituda sygnału regulującego jest zbyt wysoka, system może stać się niestabilny, co skutkuje chaotycznym zachowaniem. Zwiększenie szerokości histerezy również nie prowadzi do pożądanej stabilizacji; wręcz przeciwnie, może pogłębić problem. Szerokość histerezy ma kluczowy wpływ na dynamikę układu – im szersza histereza, tym większe odchylenia, co prowadzi do dłuższych czasów reakcji i większych oscylacji. Zmniejszenie wartości sygnału zadającego także nie jest rozwiązaniem, ponieważ może to prowadzić do niedostatecznej reakcji regulatora na zmiany w systemie. Skuteczne zarządzanie oscylacjami wymaga zrozumienia i precyzyjnego dostosowania parametrów regulatora, a nie jedynie zwiększania lub zmniejszania wartości sygnałów. Warto pamiętać, że kluczowym celem regulacji jest utrzymanie stabilności i precyzji, a niewłaściwe działania mogą prowadzić do przeciwnych efektów niż zamierzone.

Pytanie 12

Przy stałej wartość rezystancji wewnętrznej ogniwa największą wartość napięcia wskaże woltomierz w układzie pokazanym na rysunku

A. A.

B. C.

C. B.

D. D.

Woltomierz wskaże największą wartość napięcia, gdy jest podłączony bezpośrednio do zacisków ogniwa, co odpowiada układowi D. W tej konfiguracji nie ma dodatkowego obciążenia, co pozwala na pomiar napięcia otwartego ogniwa, które jest maksymalne. W praktyce zastosowanie woltomierza w tej konfiguracji jest kluczowe w diagnostyce i testowaniu ogniw, szczególnie w aplikacjach związanych z energią odnawialną, takich jak panele słoneczne czy akumulatory. Pomiar napięcia otwartego pozwala na ocenę stanu naładowania ogniwa oraz jego wydajności. W branży energetycznej normy IEEE oraz IEC wskazują na znaczenie tego typu pomiarów w zapewnieniu efektywności i bezpieczeństwa systemów energetycznych. Zastosowanie woltomierza w odpowiedniej konfiguracji to standardowa praktyka, która pozwala na dokładne monitorowanie parametrów pracy urządzeń elektrycznych.

Pytanie 13

W jakim języku został napisany fragment programu sterownika PLC przedstawiony na ilustracji?

A. SFC

B. ST

C. LD

D. FBD

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Fragment programu przedstawiony na ilustracji został napisany w języku ST (Structured Text), który jest jednym z pięciu języków programowania zdefiniowanych w standardzie IEC 61131-3 przeznaczonym do programowania sterowników PLC. Język ST charakteryzuje się zbliżoną składnią do języków wysokiego poziomu, takich jak Pascal i C, co czyni go bardziej przystępnym dla programistów, którzy mają doświadczenie w tych językach. W przedstawionym kodzie można zaobserwować wykorzystanie struktury warunkowej IF...THEN...ELSE, która jest typowa dla języka ST i pozwala na elastyczne podejmowanie decyzji w oparciu o różne warunki. Przykładem zastosowania języka ST może być programowanie algorytmów kontrolnych w automatyce przemysłowej, gdzie precyzyjnie zdefiniowane warunki i działania są kluczowe dla poprawnego działania systemu. Warto również podkreślić, że ST umożliwia łatwe tworzenie bardziej złożonych struktur danych oraz korzystanie z funkcji i procedur, co zwiększa modularność i czytelność kodu. Korzystanie z języka ST w projektach automatyzacyjnych jest zgodne z najlepszymi praktykami branżowymi, co pozwala na łatwiejszą konserwację i rozwój oprogramowania w przyszłości.

Pytanie 14

Najwyższą precyzję pomiaru rezystancji uzwojenia silnika elektrycznego zapewnia metoda

A. pośrednia przy użyciu woltomierza oraz amperomierza

B. pomiaru bezpośredniego omomierzem cyfrowym

C. pomiaru bezpośredniego omomierzem analogowym

D. mostkowa przy zastosowaniu mostka Wheatstone'a lub Thomsona

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Metoda mostkowa, wykorzystująca mostek Wheatstone'a lub Thomsona, zapewnia najwyższą dokładność pomiaru rezystancji uzwojeń silnika elektrycznego. Dzięki tej metodzie możliwe jest efektywne zniwelowanie wpływu oporności przewodów pomiarowych oraz błędów systematycznych, które mogą zaburzać wyniki pomiarów. Mostek Wheatstone'a, na przykład, działa na zasadzie równoważenia dwóch gałęzi obwodu, co pozwala na precyzyjne określenie rezystancji nieznanej poprzez porównanie jej z rezystancjami znanymi. W praktyce, metoda ta jest szczególnie przydatna w laboratoriach badawczych oraz w serwisach, gdzie wymagana jest wysoka dokładność i powtarzalność pomiarów. Standardy takie jak IEC 60364 i IEC 61557 podkreślają znaczenie precyzyjnych pomiarów w kontekście bezpieczeństwa i efektywności urządzeń elektrycznych. Użycie mostków pomiarowych w takich zastosowaniach jest zgodne z najlepszymi praktykami inżynieryjnymi, co dokumentuje ich szerokie zastosowanie w branży. Dlatego właśnie metoda mostkowa jest uznawana za najlepszy wybór w kontekście pomiaru rezystancji uzwojeń silnika elektrycznego.

Pytanie 15

Jaki parametr siłownika zainstalowanego w prasie pneumatycznej ma wpływ na maksymalną wartość wysunięcia stempla?

A. Średnica tłoczyska

B. Średnica cylindra

C. Maksymalne ciśnienia zasilania

D. Skok siłownika

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Skok siłownika jest kluczowym parametrem, który bezpośrednio wpływa na maksymalny wysuw stempla w prasie pneumatycznej. Oznacza on maksymalną odległość, jaką tłoczysko siłownika może przebyć od pozycji spoczynkowej do końca swojego ruchu. W praktyce oznacza to, że im większy skok siłownika, tym większy zakres ruchu stempla, co jest niezbędne w wielu zastosowaniach, takich jak formowanie, prasowanie czy tłoczenie. Zrozumienie tego parametru jest szczególnie istotne w kontekście projektowania urządzeń przemysłowych, gdzie optymalizacja wydajności jest kluczowa. W branży stosuje się różne normy dotyczące projektowania siłowników, takie jak ISO 15552, które definiują standardy dotyczące wymiarów i wydajności siłowników pneumatycznych. Dzięki tym standardom inżynierowie mogą dobierać odpowiednie komponenty, zapewniając efektywność i bezpieczeństwo urządzeń. Właściwy dobór skoku siłownika ma również wpływ na efektywność energetyczną całego systemu, co przekłada się na niższe koszty eksploatacji.

Pytanie 16

W jaki sposób należy narysować diagram czasowy obrazujący przebieg pracy siłownika działającego zgodnie z przedstawionym opisem?

A. B.

B. C.

C. A.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź C. jest prawidłowa, ponieważ skutecznie ilustruje zasady działania siłownika w kontekście jego cyklu roboczego. Diagram czasowy dla siłownika powinien odzwierciedlać to, jak tłoczek porusza się z określoną prędkością, zatrzymuje się na zadany czas, a następnie wraca do pozycji początkowej z tą samą prędkością. W praktyce oznacza to, że zarówno czas wysuwu, jak i wsuwu tłoczka są równe, co jest istotne dla wielu zastosowań inżynieryjnych, takich jak automatyka przemysłowa czy systemy hydrauliczne. Właściwe przedstawienie tych parametrów w diagramie czasowym jest zgodne z zasadami projektowania systemów mechatronicznych oraz standardami, takimi jak ISO 1219, które mówią o dokumentacji schematów hydraulicznych i pneumatycznych. Warto również pamiętać, że odpowiednie zaplanowanie cyklu pracy siłownika ma kluczowe znaczenie dla jego efektywności oraz żywotności, dlatego znajomość i umiejętność właściwego przedstawienia takich diagramów powinny być podstawą wiedzy inżyniera.

Pytanie 17

Tłoczysko siłownika pneumatycznego porusza się poziomo ruchem prostoliniowym, lecz z wolniejszą prędkością niż zazwyczaj. Co może być najprawdopodobniejszą przyczyną opóźnienia ruchu siłownika?

A. Uszkodzone zewnętrzne amortyzatory siłownika

B. Wyboczone lub uszkodzone tłoczysko

C. Zepsute mocowanie siłownika

D. Nieszczelność, zużycie uszczelek lub pierścieni tłoka

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Nieszczelność, zużycie uszczelek lub pierścieni tłoka są głównymi przyczynami spowolnienia ruchu siłownika pneumatycznego. W momencie, gdy uszczelki lub pierścienie są uszkodzone, dochodzi do wycieku powietrza, co prowadzi do utraty ciśnienia w układzie. To z kolei powoduje, że siłownik nie może osiągnąć pełnej prędkości, co jest kluczowe w wielu zastosowaniach przemysłowych, takich jak automatyzacja procesów lub linie montażowe. W praktyce, regularne kontrole stanu uszczelek i pierścieni są niezmiernie ważne, aby zapewnić optymalną wydajność systemu pneumatycznego. W przypadku wykrycia nieszczelności, należy natychmiast zidentyfikować źródło problemu i wymienić uszkodzone elementy, co minimalizuje ryzyko awarii całego systemu. Dobre praktyki w tej dziedzinie obejmują także stosowanie wysokiej jakości materiałów uszczelniających oraz przestrzeganie instrukcji producenta dotyczących montażu i konserwacji siłowników pneumatycznych.

Pytanie 18

Na rysunku przedstawiono diagram stanów sterowania dwoma siłownikami. Jakie zdarzenie inicjuje sekwencję działań w kroku 3, których efektem jest cofanie tłoczysk siłowników 1A i 2 A?

A. Załączenie zaworu 1V.

B. Osiągnięcie skrajnego położenia siłownika 1A.

C. Osiągnięcie skrajnego położenia siłownika 2A.

D. Załączenie zaworu 2V.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'Osiągnięcie skrajnego położenia siłownika 2A' jest jak najbardziej trafna. Na tym diagramie stanów widać, że gdy tłoczyska siłowników 1A i 2A się cofną, to jest to właśnie związane z osiągnięciem skrajnego położenia siłownika 2A. Kiedy ten siłownik dociera do swojego skrajnego miejsca, zmienia się stan z 'a' na 'b', co uruchamia różne mechanizmy w systemie. W praktyce to, jak zarządzamy tymi stanami, jest naprawdę ważne, zwłaszcza w automatyce przemysłowej, bo pozwala na lepszą synchronizację pracy siłowników. Zrozumienie diagramów stanów i zdarzeń, które je wyzwalają, to podstawa przy projektowaniu efektywnych układów sterujących, które spełniają branżowe normy. Na przykład, w systemach hydraulicznych, wiedza o tym, jak skrajne położenia wpływają na cykle pracy siłowników, może pomóc w optymalizacji maszyn oraz wydłużeniu ich trwałości, co jest zgodne z zasadami zarządzania jakością w przemyśle.

Pytanie 19

Jaki program jest wykorzystywany do generowania rysunków trójwymiarowych?

A. PCschematic

B. STEP 7

C. FluidSim

D. AutoCAD

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
AutoCAD to jeden z najpopularniejszych programów do projektowania, który umożliwia tworzenie zarówno rysunków 2D, jak i 3D. Jego funkcjonalność obejmuje szeroki zakres narzędzi, które wspierają projektantów w tworzeniu skomplikowanych modeli trójwymiarowych. Dzięki możliwości pracy w trzech wymiarach, AutoCAD jest wykorzystywany w wielu branżach, takich jak architektura, inżynieria mechaniczna czy projektowanie wnętrz. Przykładowo, architekci mogą tworzyć realistyczne wizualizacje budynków, co ułatwia prezentację projektów klientom oraz wprowadzenie ewentualnych poprawek na etapie koncepcyjnym. Dodatkowo, AutoCAD wspiera współpracę z innymi programami CAD, co jest zgodne z najlepszymi praktykami w branży projektowej. Umożliwia to integrację z innymi danymi i modelami, co znacznie usprawnia proces projektowania.

Pytanie 20

Która czynność (akcja) w kroku 3 sterowania sekwencyjnego przedstawionego na rysunku będzie wykonana z opóźnieniem czasowym?

A. Czynność 1

B. Czynność 2

C. Czynność 4

D. Czynność 3

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czynność 4 jest poprawną odpowiedzią, ponieważ na schemacie sterowania sekwencyjnego oznaczona jest literą 'D', co wskazuje na opóźnienie czasowe. Opóźnienia czasowe są kluczowym elementem w projektowaniu systemów automatyki, gdyż umożliwiają synchronizację działań w procesach, które wymagają precyzyjnego zarządzania czasem. Przykładem zastosowania opóźnienia czasowego może być systemy produkcyjne, w których pewne czynności muszą być wstrzymane na określony czas, aby umożliwić inne procesy, takie jak transport materiałów lub osiągnięcie stabilnej temperatury w danym etapie produkcji. Zastosowanie opóźnień jest zgodne ze standardami automatyki, jak IEC 61131-3, które definiują różne typy sterowania, w tym sekwecję z opóźnieniem. Zrozumienie roli opóźnień w systemach sterowania sekwencyjnego pozwala na skuteczniejsze projektowanie i optymalizację procesów przemysłowych, a także redukcję błędów operacyjnych i poprawę efektywności operacyjnej.

Pytanie 21

Aby zmierzyć wartość napięcia zmiennego, pokrętło multimetru powinno być ustawione na pozycję oznaczoną

A. DCV

B. ACV

C. DCA

D. ACA

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ustawienie multimetru na pozycji "ACV" jest kluczowe dla pomiaru napięcia zmiennego, które zmienia swoją wartość w czasie. W tej pozycji multimetr mierzy skuteczną wartość napięcia sinusoidalnego, co jest istotne w praktycznych zastosowaniach, takich jak pomiary w sieciach elektrycznych. Napięcie zmienne jest powszechnie używane w domowych instalacjach elektrycznych, a także w wielu urządzeniach elektronicznych. Użycie odpowiedniego ustawienia na multimetrze zapewnia dokładność pomiaru oraz umożliwia analizę parametrów napięcia, co jest zgodne z najlepszymi praktykami w zakresie elektroniki i elektryki. Warto również pamiętać, że niewłaściwe ustawienie multimetru, na przykład na "DCV" (napięcie stałe), może prowadzić do błędnych odczytów, co w dalszej perspektywie może skutkować uszkodzeniem urządzenia lub niewłaściwym działaniem instalacji. Dlatego tak ważne jest, aby przed wykonaniem pomiaru zawsze upewnić się, że multimetr jest ustawiony na odpowiedni zakres i typ pomiaru.

Pytanie 22

Którego symbolu należy użyć na schemacie elektrycznym w celu przedstawienia cewki przekaźnika czasowego z opóźnionym wyłączaniem?

A. C.

B. D.

C. A.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol B. przedstawia cewkę przekaźnika czasowego z opóźnionym wyłączaniem, co jest zgodne z normami elektrycznymi oraz standardami przedstawiania schematów elektrycznych. Przekaźnik czasowy ma kluczowe zastosowanie w automatyzacji procesów, gdzie wymagane jest opóźnienie w wyłączaniu obwodu. Na przykład, w instalacjach oświetleniowych, przekaźnik czasowy pozwala na stopniowe wyłączanie świateł po pewnym czasie, co jest nie tylko praktyczne, ale i energooszczędne. W schematach elektrycznych, dodatkowy prostokąt symbolizujący funkcję opóźnienia ułatwia identyfikację tego typu urządzenia, co jest zgodne z dobrymi praktykami w inżynierii elektrycznej. Warto również zauważyć, że znajomość symboli przyczynia się do zrozumienia działania systemów elektrycznych i automatyki, co jest niezbędne dla każdego inżyniera czy technika. Użycie odpowiednich symboli na schematach jest kluczowe dla prawidłowego interpretowania projektów elektrycznych oraz ich późniejszej realizacji.

Pytanie 23

Po przeprowadzeniu naprawy układu pneumatycznego zszywacza tapicerskiego zauważono, że zszywki nie są całkowicie wbite w drewno. Co należy zrobić w pierwszej kolejności?

A. sprawdzić jakość zszywek

B. zmierzyć siłę zszywania

C. ocenić działanie układu roboczego zszywacza

D. ustawić odpowiednie ciśnienie robocze

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Regulacja ciśnienia roboczego jest kluczowym krokiem w diagnostyce problemów z niepełnym wbijaniem zszywek w drewno. W układzie pneumatycznym, odpowiednie ciśnienie powietrza wpływa bezpośrednio na siłę zszywania oraz efektywność pracy zszywacza. Zbyt niskie ciśnienie może spowodować, że zszywki nie będą miały wystarczającej energii do wniknięcia w materiał, co skutkuje ich niepełnym wbijaniem. Z kolei zbyt wysokie ciśnienie może prowadzić do uszkodzenia materiału lub zszywek, a także do niestabilnego działania narzędzia. W praktyce, aby zapewnić optymalne parametry pracy, powinno się regularnie kontrolować ciśnienie w układzie, zgodnie z zaleceniami producenta narzędzia. Warto również przeprowadzać okresowe przeglądy i konserwację układu pneumatycznego, co pozwoli na uniknięcie wielu problemów związanych z jakością zszywania. Prawidłowe ustawienie ciśnienia to zatem nie tylko element diagnostyki, ale także kluczowy aspekt utrzymania wysokiej jakości pracy zszywacza.

Pytanie 24

Konserwacja układu stycznikowo-przekaźnikowego nie obejmuje

A. oceny zużycia styków

B. usuwania kurzu

C. sprawdzania dokręcenia śrub zacisków

D. dokonywania regulacji

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Regulacje to nie to samo co konserwacja układu stycznikowo-przekaźnikowego. Konserwacja skupia się na tym, żeby sprzęt działał dobrze i był w dobrym stanie. Do tego potrzebne są takie rzeczy jak sprawdzenie dokręcenia śrub czy czyszczenie, co jest super ważne dla stabilnych połączeń elektrycznych. Regularne czyszczenie sprzętu z kurzu jest też kluczowe, bo zapobiega przegrzewaniu się i uszkodzeniom. Musimy też pilnować, co się dzieje ze stykami, bo jak są zużyte, to mogą nas na przykład zaskoczyć jakimś zwarciem, a to już grozi bezpieczeństwu. Dobrze jest też znać normy, na przykład PN-EN 60204-1, które mówią, że trzeba regularnie przeglądać i dbać o nasze urządzenia elektryczne, żeby zapewnić ich niezawodność i bezpieczeństwo w pracy.

Pytanie 25

Wskaż, jaka czynność powinna zostać zrealizowana przed przystąpieniem do konserwacji instalacji sprężonego powietrza, zaraz po wyłączeniu i odpowietrzeniu sprężarki oraz opróżnieniu zbiorników powietrza?

A. Zakryć części i otwory czystą szmatką lub taśmą klejącą

B. Wymienić uszkodzone elementy instalacji oraz wszystkie uszczelki

C. Oczyścić części odpowiednimi środkami chemicznymi

D. Otworzyć zawory odwadniaczy spustowych i upewnić się o braku ciśnienia w instalacji

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Otwieranie zaworów odwadniaczy przed każdymi pracami konserwacyjnymi to mega ważna sprawa. Dzięki temu usuwamy wilgoć, która może się zbierać w zbiornikach i przewodach. A to jest kluczowe, żeby system działał sprawnie i dłużej. Jak woda lub jakieś zanieczyszczenia dostaną się do instalacji, to mogą spowodować korozję, co w efekcie może prowadzić do awarii, a nawet niebezpiecznych sytuacji, jak wybuchy. Musimy też pamiętać, że upewnienie się, że ciśnienie w instalacji jest na zero, to podstawa bezpieczeństwa. Jeśli zaczniemy działać pod ciśnieniem, to naprawdę może być bardzo niebezpiecznie dla osób obsługujących system. Standardy BHP w przemyśle mówią głośno o tym, jak ważne jest przestrzeganie procedur bezpieczeństwa, czyli regularne usuwanie wilgoci i kontrolowanie ciśnienia. Dobrze też wiedzieć, że odpowiednie zarządzanie instalacją sprężonego powietrza poprawia nie tylko bezpieczeństwo, ale też efektywność całego systemu.

Pytanie 26

Określ, który program w języku FBD odpowiada przedstawionemu programowi w języku LD?

A. D.

B. A.

C. B.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybranie odpowiedzi D jest poprawne, ponieważ schemat w języku bloków funkcyjnych (FBD) rzeczywiście odpowiada przedstawionemu schematowi w języku drabinkowym (LD). W analizowanym przypadku, zarówno w LD, jak i w FBD, mamy do czynienia z równoległym połączeniem dwóch ścieżek, co jest kluczowe dla poprawnego działania systemu. W pierwszej ścieżce zrealizowane jest szeregowe połączenie wejść I1 oraz I2, co oznacza, że oba te sygnały muszą być aktywne, aby dalsza część programu mogła je przetworzyć. Z kolei w drugiej ścieżce połączenie dotyczy wejść I3 i I4, które również wymagają aktywności. Wyjścia z tych ścieżek są następnie podpinane do bloku funkcyjnego AND (B003). Blok ten działa na zasadzie logiki boolowskiej, gdzie wyjście Q1 zostaje aktywowane tylko w przypadku, gdy przynajmniej jedna ze ścieżek ma aktywne sygnały. Taka konstrukcja jest szeroko stosowana w automatyce przemysłowej, gdzie potrzebne jest równoległe monitorowanie różnych warunków pracy. Zrozumienie tego rodzaju połączeń jest kluczowe dla efektywnego projektowania systemów sterowania oraz w zgodności z normami IEC 61131, które regulują programowanie systemów automatyki.

Pytanie 27

Który z przedstawionych programów zapisanych w języku LD odpowiada przedstawionemu na rysunku programowi sterowniczemu urządzenia mechatronicznego zapisanemu w języku FBD?

A. A.

B. D.

C. C.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź B jest poprawna, ponieważ odzwierciedla strukturalną i funkcjonalną logikę przedstawioną w schemacie FBD. W analizowanym schemacie FBD, wejścia %I0.1, %I0.2 i %I0.3 są podłączone do bloku funkcyjnego ">=1", co oznacza, że co najmniej jedno z wejść musi być aktywne, aby spełnić warunek. Następnie ten blok jest połączony z operatorem AND, co wymaga aktywności dodatkowego wejścia przed włączeniem wyjścia %Q0.1. W języku LD, schemat B przedstawia te same połączenia za pomocą równoległych kontaktów (reprezentujących blok ">=1") oraz szeregowym kontaktem dla operatora AND, co prowadzi do aktywacji cewki %Q0.1. Tego typu rozwiązania są zgodne z najlepszymi praktykami w automatyzacji przemysłowej, gdzie przejrzystość oraz jednoznaczność logicznych połączeń przekładają się na większą niezawodność systemów sterujących. W praktyce, takie schematy są używane w systemach PLC do sterowania procesami, które wymagają sprawnej analizy wielu sygnałów wejściowych. Zrozumienie i poprawne odwzorowanie logiki między różnymi językami programowania, takimi jak FBD i LD, jest kluczowe w projektowaniu systemów automatyzacji.

Pytanie 28

Jak często należy wykonywać przeglądy techniczne w urządzeniach i systemach mechatronicznych?

A. Co trzy lata

B. Co dwa lata

C. Minimum raz do roku

D. Raz na pięć lat

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Co najmniej raz w roku" jest zgodna z obowiązującymi przepisami prawa oraz najlepszymi praktykami w zarządzaniu urządzeniami i systemami mechatronicznymi. Regularne przeglądy techniczne, przeprowadzane co najmniej raz w roku, mają kluczowe znaczenie dla zapewnienia bezpieczeństwa użytkowników oraz niezawodności operacyjnej urządzeń. Takie przeglądy pozwalają na wczesne wykrycie potencjalnych usterek, co w konsekwencji minimalizuje ryzyko awarii. Przykładem może być systemy automatyki przemysłowej, w których regularne inspekcje komponentów, takich jak czujniki czy siłowniki, mogą zapobiec kosztownym przestojom produkcyjnym. Ponadto, zgodnie z normą PN-EN ISO 13849-1, regularne przeglądy są niezbędne do zapewnienia zgodności systemów z wymaganiami bezpieczeństwa. Wiedza na temat częstotliwości przeglądów jest kluczowa dla inżynierów i techników, którzy odpowiadają za operacyjną gotowość i bezpieczeństwo systemów mechatronicznych.

Pytanie 29

Podczas pracy z siłownikiem hydraulicznym dostrzeżono drobne zadrapania na tłoczysku. Jak należy zlikwidować te rysy?

A. spawanie

B. chromowanie

C. lutowanie

D. polerowanie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Polerowanie jest najodpowiedniejszą metodą usuwania niewielkich rys na tłoczysku siłownika hydraulicznego. W procesie polerowania następuje delikatne usunięcie wierzchniej warstwy materiału, co pozwala na przywrócenie gładkości powierzchni bez naruszania jej właściwości mechanicznych. Praktyka ta jest zgodna z ogólnymi zasadami utrzymania sprzętu hydraulicznego, które podkreślają znaczenie dbania o integralność elementów narażonych na wysokie ciśnienie. Polerowanie można wykonać przy użyciu różnych narzędzi, takich jak szlifierki czy tarcze polerskie, co umożliwia precyzyjne dopasowanie do specyfiki rys. Dobrą praktyką jest także ocena stanu tłoczyska przed podjęciem działań, aby upewnić się, że proces polerowania będzie wystarczający do usunięcia uszkodzeń. Warto pamiętać, że regularne przeglądy i konserwacja elementów siłowników hydraulicznych mogą znacząco wydłużyć ich żywotność.

Pytanie 30

Który z poniższych komponentów jest używany w układach sterowania do konwersji sygnałów analogowych na cyfrowe?

A. Silnik elektryczny

B. Przetwornik A/C

C. Transformator

D. Zawór proporcjonalny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przetwornik analogowo-cyfrowy, znany jako A/C (ang. ADC - Analog to Digital Converter), jest kluczowym elementem w systemach mechatronicznych, ponieważ pozwala na przekształcenie sygnałów analogowych na cyfrowe. W praktyce oznacza to, że sygnały, które są ciągłe w czasie i mogą przyjmować nieskończoną liczbę wartości, są zamieniane na sygnały cyfrowe, które są dyskretne i mogą być przetwarzane przez systemy cyfrowe, takie jak mikroprocesory czy sterowniki PLC. To umożliwia efektywne zarządzanie i kontrolowanie procesów przemysłowych. Przetworniki A/C znajdują zastosowanie w wielu dziedzinach, takich jak automatyka przemysłowa, robotyka oraz systemy pomiarowe. Dzięki nim możemy precyzyjnie monitorować i reagować na zmiany w układzie, co jest niezbędne w złożonych systemach mechatronicznych. Przykładem zastosowania jest odczyt wartości czujników takich jak temperatury, ciśnienia czy wilgotności, które są następnie interpretowane przez system sterujący w celu podjęcia odpowiednich działań. Standardy branżowe wymagają, by takie przetworniki charakteryzowały się wysoką dokładnością i szybkością przetwarzania, co jest kluczowe dla zachowania jakości i precyzji działania systemów.

Pytanie 31

Jakie działania regulacyjne w systemie mechatronicznym opartym na falowniku i silniku indukcyjnym należy podjąć, aby obniżyć prędkość obrotową silnika bez zmiany wartości poślizgu?

A. Obniżyć proporcjonalnie częstotliwość oraz wartość napięcia zasilającego

B. Zwiększyć proporcjonalnie częstotliwość i wartość napięcia zasilającego

C. Zmniejszyć częstotliwość napięcia zasilającego

D. Zwiększyć wartość napięcia zasilającego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź polega na zmniejszeniu proporcjonalnie częstotliwości oraz wartości napięcia zasilającego w silniku indukcyjnym napędzanym przez przemiennik częstotliwości. W praktyce, takie działanie prowadzi do obniżenia prędkości wirowania wirnika, przy jednoczesnym zachowaniu stałego poziomu poślizgu. Poślizg jest to różnica między prędkością synchronizacyjną a rzeczywistą prędkością obrotową wirnika, a jego wartość pozostaje stabilna, gdy zmienia się obie te parametry w równym stopniu. W aplikacjach przemysłowych, gdy chcemy kontrolować prędkość silników, często stosuje się systemy regulacji, które uwzględniają te zależności. Zmniejszenie zarówno częstotliwości, jak i napięcia jest zgodne z zasadami dobrych praktyk w inżynierii mechatronicznej i pozwala na efektywne zarządzanie energią oraz minimalizację zużycia energii. Dodatkowo, takie podejście zapobiega przeciążeniom silnika oraz wydłuża jego żywotność.

Pytanie 32

Aby na rysunku oznaczyć promień łuku, należy zastosować literę

A. Φ

B. X

C. D

D. R

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "R" jest poprawna, ponieważ w rysunku technicznym promień łuku oznacza się literą "R". Termin ten wywodzi się od angielskiego słowa "radius", które z kolei oznacza promień. Użycie symbolu "R" jest standardem w praktyce inżynieryjnej oraz architektonicznej, zgodnym z normami ISO oraz innymi wytycznymi branżowymi. W kontekście rysunku technicznego, precyzyjne oznaczenie promienia jest kluczowe dla zachowania właściwych proporcji oraz parametrów konstrukcyjnych. Na przykład, w projektowaniu elementów mechanicznych, takich jak wały, zębatki czy różnego rodzaju połączenia, właściwe oznaczenie promieni łuków ma kluczowe znaczenie dla prawidłowego dopasowania komponentów. Dobre praktyki w rysunku technicznym zalecają stosowanie jasnych i zrozumiałych symboli, co pozwala uniknąć błędów w interpretacji rysunków przez różnych wykonawców. Warto również dodać, że w przypadku bardziej złożonych projektów, w których występują różne promienie, stosowanie symbolu "R" jako oznaczenia jest niezwykle pomocne w identyfikacji i weryfikacji tych parametrów na etapie wytwarzania.

Pytanie 33

Stan wyjścia Q0.0

A. zależy od wartości sumy wejść I0.0, I0.1, I2.1

B. jest równy 0

C. jest równy 1

D. zależy wyłącznie od wartości iloczynu wejść I0.1, I2.1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Stan wyjścia Q0.0 jest równy 0, co wynika z elementów logicznych w schemacie. W szczególności, gdy na wejciu I0.0 jest zastosowana bramka NOT, wpływa to na to, że wyjście Q0.0 jest zawsze nieaktywne. Nawet jeśli inne wejścia, takie jak I0.1 i I2.1, są w stanie wysokim (1), bramka NOT na I0.0 zmienia ten stan na niski (0). To fundamentalna zasada działania układów cyfrowych, gdzie bramki logiczne manipulują stanami na podstawie logiki boole’a. W praktyce, zrozumienie działania bramek logicznych jest kluczowe w projektowaniu systemów automatyki i sterowania. Na przykład, w automatycznych systemach sterowania, jeśli chcemy, aby pewne urządzenie działało tylko w określonych warunkach, możemy użyć bramek logicznych do zrealizowania tej logiki. Stosowanie standardów takich jak IEC 61131-3 w programowaniu PLC, gdzie bramki logiczne są podstawowymi komponentami, podkreśla znaczenie zrozumienia tych pojęć w kontekście przemysłowym.

Pytanie 34

Który z przedstawionych układów pneumatycznych pracuje zgodnie z zamieszczonym cyklogramem?

A. A.

B. D.

C. B.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Układ pneumatyczny oznaczony jako 'C' jest zgodny z przedstawionym cyklogramem, co można szczegółowo wyjaśnić analizując kolejność aktywacji elementów. W cyklogramie aktywacja elementu V1 zachodzi jako pierwsza, co odpowiada początkowemu działaniu układu 'C'. Następnie następuje aktywacja V2, a na końcu V3, co w pełni zgadza się z sekwencją działania w omawianym układzie. Takie podejście jest kluczowe w projektowaniu systemów pneumatycznych, gdzie zgodność z cyklogramem zapewnia właściwe funkcjonowanie urządzenia. Zastosowanie odpowiednich norm, takich jak ISO 1219 dotycząca schematów pneumatycznych, pozwala na jednoznaczne zrozumienie i interpretację działania systemów. W praktyce, prawidłowe odwzorowanie cyklogramu na fizycznym modelu układu pneumatycznego jest niezbędne dla zapewnienia efektywności i bezpieczeństwa pracy instalacji, a także minimalizacji ryzyka awarii. Wiedza ta jest nieoceniona dla inżynierów i techników, którzy projektują i serwisują urządzenia pneumatyczne w różnych zastosowaniach przemysłowych.

Pytanie 35

Które nastawy muszą zostać wybrane w oknie konfiguracyjnym timera, aby załączał swoje wyjście na 5 sekund od momentu podania na jego wejście logicznej jedynki?

A. Typ timera – TON, czas bazowy – 1 ms, wartość Preset - 500

B. Typ timera – TOF, czas bazowy – 10 ms, wartość Preset - 500

C. Typ timera – TP, czas bazowy – 10 ms, wartość Preset - 500

D. Typ timera – TP, czas bazowy – 10 ms, wartość Preset - 50

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybranie timera typu TP (Timer Pulse) jest poprawnym rozwiązaniem, ponieważ ten typ timera służy do generowania impulsów na wyjściu przez zdefiniowany czas, który jest ustalany na podstawie wartości Preset pomnożonej przez czas bazowy. W tym przypadku, przy ustawieniu czas bazowy na 10 ms oraz wartość Preset równą 500, otrzymujemy łączny czas działania wyjścia wynoszący 5000 ms, co odpowiada 5 sekundom. Takie nastawy są szczególnie przydatne w aplikacjach, w których wymagane jest precyzyjne sterowanie czasem, na przykład w automatyce przemysłowej przy sygnalizacji stanów maszyn czy w systemach sterowania, gdzie precyzyjne opóźnienia są kluczowe. Przy projektowaniu systemów automatyki warto również stosować się do standardów IEC 61131, które regulują stosowanie timerów i zapewniają ich poprawną implementację w różnych systemach sterowania.

Pytanie 36

Do pomiaru prędkości obrotowej wirującego elementu w sposób przedstawiony na rysunku zastosowano czujnik

A. temperatury.

B. ultradźwiękowy.

C. stroboskopowy.

D. indukcyjny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujnik indukcyjny, zastosowany w tym przypadku, jest w stanie precyzyjnie mierzyć prędkość obrotową wirującego elementu dzięki wykorzystaniu zasady indukcji elektromagnetycznej. Działa on na zasadzie detekcji zmian pola magnetycznego, które jest wywoływane przez metalowe elementy, takie jak zęby zębatki. Gdy zębatka przemieszcza się w pobliżu czujnika, zmienia pole magnetyczne, co indukuje napięcie w czujniku. To napięcie jest następnie przetwarzane na sygnał, który wskazuje prędkość obrotową. Dzięki tej metodzie, czujniki indukcyjne są powszechnie stosowane w przemyśle, zwłaszcza w aplikacjach automatyki i monitorowania maszyn, ponieważ oferują dużą niezawodność i dokładność. Dobry przykład zastosowania to monitoring prędkości w silnikach elektrycznych, gdzie dokładne pomiary są kluczowe dla optymalizacji wydajności i zapobiegania uszkodzeniom. Zgodnie z dobrymi praktykami inżynieryjnymi, czujniki indukcyjne powinny być regularnie kalibrowane, aby zapewnić ich prawidłowe działanie w długim okresie eksploatacji.

Pytanie 37

Celem smarowania pastą silikonową elementu montowanego na radiatorze jest

A. zwiększenie siły nacisku elementu na radiator.

B. zmniejszenie przewodności cieplnej radiatora.

C. poprawa wyglądu urządzenia elektronicznego.

D. uzyskanie mniejszej rezystancji cieplnej na połączeniu elementu i radiatora.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Smarowanie pastą silikonową na styku elementu i radiatora jest kluczowym procesem w zarządzaniu temperaturą w urządzeniach elektronicznych. Zmniejsza to rezystancję cieplną na styku, co oznacza, że ciepło może swobodniej przepływać z jednego komponentu do drugiego. W praktyce, stosowanie pasty silikonowej poprawia efektywność wymiany ciepła, co jest szczególnie istotne w przypadku elementów, takich jak procesory, które generują znaczną ilość ciepła. Właściwe smarowanie pastą pozwala na zmniejszenie ryzyka przegrzania, co jest zgodne z najlepszymi praktykami w inżynierii elektronicznej i termicznej. Dobrej jakości pasta silikonowa powinna charakteryzować się wysoką przewodnością cieplną oraz odpowiednią lepkością, co umożliwia równomierne rozprowadzenie i przyleganie do powierzchni. Zastosowanie tego typu rozwiązań wspiera standardy takie jak IPC-7711/7721, które określają procedury i metody naprawy oraz konserwacji elektroniki.

Pytanie 38

Kierunek obrotu wirnika silnika indukcyjnego trójfazowego można zmienić poprzez

A. zmianę liczby par biegunów magnetycznych

B. zmianę kolejności faz w sieci zasilającej silnik

C. zmianę częstotliwości napięcia zasilającego

D. szeregowe podłączenie dodatkowego rezystora do jednego z uzwojeń

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zmiana kolejności faz w silniku indukcyjnym trójfazowym jest kluczowym sposobem na zmianę kierunku obrotów wirnika. Każda z trzech faz dostarcza prąd o różnej różnicy faz, co generuje zmieniające się pole magnetyczne w stojanie. Te różnice faz prowadzą do obrotu pola magnetycznego, a tym samym również wirnika. Przykładowo, w zastosowaniach przemysłowych, kiedy silnik musi zmieniać kierunek obrotów w odpowiedzi na zmieniające się warunki pracy, zmiana kolejności zasilania jest najczęściej stosowaną metodą, ponieważ jest efektywna i prosta do zaimplementowania. Standardy branżowe, takie jak IEC 60034, również podkreślają tę metodę jako bezpieczną i efektywną w aplikacjach, gdzie wymagana jest dynamiczna kontrola kierunku obrotów. Dzięki zrozumieniu tej zasady, inżynierowie mogą lepiej projektować systemy napędowe i optymalizować je w zależności od wymagań aplikacji.

Pytanie 39

Zespół dwóch transporterów posiada napędy zrealizowane za pomocą dwóch silników zasilanych dwoma falownikami F1 i F2. Na transporterach przesyłane są paczki w sposób zaprezentowany na rysunku. W przypadku, gdy między dwiema kolejnymi paczkami znajdującymi się na transporterze 2 nie ma przerwy lub jest ona zbyt mała, analizator C1 zgłasza awarię. Co należy zrobić, aby zmniejszyć liczbęawarii zgłaszanych przez to urządzenie?

A. Zwiększyć częstotliwość falownika F1.

B. Zwiększyć częstotliwość falownika F2.

C. Przesunąć analizator w lewo.

D. Zamocować analizator wyżej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zwiększenie częstotliwości falownika F2 jest kluczowym działaniem, które pozwoli na zwiększenie prędkości transportera 2. To z kolei prowadzi do lepszego rozstawienia paczek na taśmie, co zmniejsza ryzyko zgłaszania awarii przez analizator C1. W praktyce, odpowiednie ustawienie prędkości transportu jest zgodne z zasadami dotyczących automatyzacji procesów magazynowych, gdzie zapewnienie odpowiednich odstępów czasowych między ładunkami jest niezbędne dla efektywności operacyjnej. Zwiększenie częstotliwości falownika F2 przyczyni się do optymalizacji całego systemu transportowego, co jest zgodne z najlepszymi praktykami w branży. Zarekomendowane jest również monitorowanie parametrów pracy falowników oraz wprowadzenie systemów regulacji, które pozwolą na automatyczne dostosowanie prędkości do zmieniających się warunków operacyjnych. Działania te mogą przynieść znaczące korzyści w postaci zmniejszenia liczby awarii i zwiększenia efektywności całego procesu transportowego.

Pytanie 40

Który z podanych kwalifikatorów działań, używanych w metodzie SFC, definiuje zależności czasowe?

A. R

B. N

C. D

D. S

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kwalifikator 'D' w metodzie SFC (Sequential Function Chart) odnosi się do uzależnień czasowych, co oznacza, że służy do definiowania opóźnień w działaniach sterujących. Jego użycie jest kluczowe w kontekście programowania PLC, gdzie czas odgrywa istotną rolę w synchronizacji procesów. Na przykład, w automatyzacji procesów przemysłowych, użycie kwalifikatora 'D' pozwala na wprowadzenie opóźnień między cyklami produkcyjnymi, co może być niezbędne do zapewnienia odpowiedniego działania maszyn oraz bezpieczeństwa. Kwalifikator ten jest zgodny z zasadami modelowania systemów, gdzie precyzyjne zarządzanie czasem może znacząco poprawić efektywność operacyjną. W praktyce, w przypadku zaprogramowania maszyny do produkcji, która wymaga chwili na załadunek lub wyładunek materiałów, zastosowanie opóźnienia 'D' umożliwia prawidłowe przeprowadzenie operacji bez zatorów. Warto również zaznaczyć, że w systemach SCADA i HMI, wizualizacja takich opóźnień może znacznie ułatwić monitorowanie i zarządzanie procesami przemysłowymi.

Rozpocznij nowy egzamin

Powrót do strony głównej
