Wyniki egzaminu

Informacje o egzaminie:
  • Zawód: Technik budowy dróg
  • Kwalifikacja: BUD.13 - Eksploatacja maszyn i urządzeń do robót ziemnych i drogowych
  • Data rozpoczęcia: 12 kwietnia 2026 14:27
  • Data zakończenia: 12 kwietnia 2026 15:00

Egzamin niezdany

Wynik: 18/40 punktów (45,0%)

Wymagane minimum: 20 punktów (50%)

Nowe
Analiza przebiegu egzaminu— sprawdź jak rozwiązywałeś pytania
Udostępnij swój wynik
Szczegółowe wyniki:
Pytanie 1

Określ bezpieczne nachylenie skarp wykopów otwartych, nieobudowanych, wykonywanych w piaskach na podstawie przedstawionych wymagań?

Wymagania dotyczące bezpiecznego nachylenia skarp wykopów otwartych nieobudowanych
Nachylenie skarp wykopów należy wykonywać zgodnie z projektem. Jeżeli w projekcie nie określono inaczej, to przy głębokości wykopu do 4 m i niewystępowaniu wody gruntowej, usuwisk oraz nieobciążaniu naziomu w zasięgu klina odłamu, dopuszcza się następujące bezpieczne nachylenie skarp:
– w gruntach bardzo spoistych 2:1,
– w gruntach kamienistych (rumosz, wietrzelina), skalistych spękanych 1:1,
– w pozostałych gruntach spoistych oraz wietrzelinach i rumoszach gliniastych 1:1,25,
– w gruntach niespoistych 1:1,50.
A. 2:1
B. 1:1,25
C. 1:1,50
D. 1:1
Odpowiedź 1:1,50 jest poprawna, ponieważ zgodnie z wymaganiami w zakresie bezpieczeństwa wykopów otwartych, nachylenie skarp w piaskach, które są gruntem niespoistym, powinno wynosić 1:1,50. Taki kąt nachylenia zapewnia odpowiednią stabilność skarpy, minimalizując ryzyko osunięcia gruntu. Przy nachyleniu 1:1,50, na każdy metr wysokości skarpy przypada 1,5 metra poziomego. Pozwala to na rozłożenie ciężaru gruntu w sposób, który nie prowadzi do nadmiernego obciążenia materiału, co jest kluczowe w kontekście bezpieczeństwa prac budowlanych. Przykładem zastosowania może być wykop pod budowę, gdzie nieprzestrzeganie tych norm może prowadzić do poważnych wypadków. W praktyce, inżynierowie często korzystają z tego nachylenia jako standardu, aby zminimalizować ryzyko i zapewnić stabilność konstrukcji, co jest zgodne z zaleceniami Polskich Norm oraz innymi międzynarodowymi standardami w zakresie geotechniki.

Pytanie 2

Dla wygrodzenia poprzecznego miejsc prowadzenia robót drogowych w pasie drogowym należy zastosować zaporę drogową przedstawioną na rysunku

Ilustracja do pytania
A. B.
B. A.
C. D.
D. C.
Niestety, wybrane odpowiedzi A, B i D nie spełniają wymogów dotyczących efektywnego oznakowania miejsc prowadzenia robót drogowych. Przede wszystkim, odpowiedzi te mogą sugerować zastosowanie zapór o nieodpowiednich kolorach, wzorach lub rozmieszczeniu, co może prowadzić do nieczytelności i braku skuteczności w informowaniu kierowców o niebezpieczeństwie. W przypadku odpowiedzi A, użycie jednolitych kolorów bez wzorów może nie zapewnić odpowiedniej widoczności i nie przyciągnie uwagi kierowców, co jest kluczowe w strefach robót. Odpowiedź B może zawierać nieodpowiednie symbole lub oznakowania, które nie są zgodne z obowiązującymi normami drogowymi. Z kolei odpowiedź D może sugerować zaporę, która nie jest odpowiednio przystosowana do warunków panujących na drodze, co może prowadzić do pomyłek w organizacji ruchu. Tego rodzaju błędy myślowe często wynikają z braku znajomości przepisów dotyczących bezpieczeństwa drogowego oraz niewłaściwej interpretacji oznakowania. Aby skutecznie zapewnić bezpieczeństwo, należy ściśle przestrzegać norm, takich jak PN-EN 1317, oraz stosować się do wytycznych dotyczących oznakowania robót drogowych, co wpływa na zminimalizowanie ryzyka wypadków i zapewnienie bezpieczeństwa zarówno pracowników, jak i uczestników ruchu drogowego.

Pytanie 3

W jakim okresie robotnicy powinni przeprowadzić humusowanie z obsianiem trawą skarpy o wysokości 1,95 m i długości 15 m, jeśli norma na wykonanie 100 m2 takiej pracy wynosi 31,24 roboczogodzin?

A. 46,864 r-g
B. 91,380 r-g
C. 4,686 r-g
D. 9,138 r-g
Odpowiedź 9,138 roboczogodzin jest jak najbardziej słuszna. Widzisz, do obliczeń używamy tej normy, co wynosi 31,24 roboczogodzin na 100 m². Skarpa, o której mówimy, ma wysokość 1,95 m i długość 15 m, co daje jej powierzchnię 29,25 m². Jak obliczamy czas na humusowanie z trawnikiem? No to robimy tak: (31,24 roboczogodzin / 100 m²) * 29,25 m² = 9,138 roboczogodzin. W moim doświadczeniu, znajomość norm czasowych jest naprawdę ważna w planowaniu prac budowlanych i w ogrodnictwie. Dzięki temu można lepiej zarządzać czasem i zasobami. W branży budowlanej używa się różnych technik, jak na przykład lean management, żeby działać efektywniej i unikać marnotrawstwa. Dobrze sprecyzowane normy to klucz do prawidłowego oszacowania kosztów projektów i zarządzania zespołem.

Pytanie 4

Na zamieszczonym rysunku przedstawiono

Ilustracja do pytania
A. skoleinowaną drogę o nawierzchni tłuczniowej.
B. wyprofilowaną drogę o nawierzchni gruntowej ulepszonej.
C. podbudowę tłuczniową pod warstwę bitumiczną, skropioną lepiszczem.
D. drogę o nawierzchni gruntowej z licznymi nierównościami.
Analizując inne odpowiedzi, można zauważyć, że wiele z nich opiera się na błędnych założeniach dotyczących sposobu, w jaki wygląda nawierzchnia drogi. W przypadku podbudowy tłuczniowej pod warstwę bitumiczną, kluczowym elementem jest trwałość i stabilność, które są niezbędne do podtrzymania wierzchniej warstwy asfaltowej. Na zdjęciu jednak nie widać tej trwałości, a raczej chaotyczny układ nawierzchni. Jeśli chodzi o skoleinowaną drogę o nawierzchni tłuczniowej, to skoleinowanie odnosi się do pewnych cech warstwy, które nie są obecne w tej konstrukcji, gdzie widać głównie naturalne ubytki i nierówności. Wyprofilowanie drogi o nawierzchni gruntowej ulepszonej sugeruje, że istnieją pewne prace prowadzone w celu poprawy jej funkcjonalności, co również nie znajduje odzwierciedlenia w obserwowanych cechach drogi na rysunku. Ostatnia z opcji, dotycząca drogi o nawierzchni gruntowej z licznymi nierównościami, wskazuje na problem, który często występuje w praktyce. Niezrozumienie różnicy między drogą gruntową a utwardzoną, zwłaszcza w kontekście możliwości ich utrzymania, może prowadzić do wielu nieporozumień. Ważne jest, aby mieć na uwadze, że wszystkie te błędne wnioski wynikają z nieprecyzyjnej interpretacji cech nawierzchni drogowej, co jest kluczowe dla poprawnego użytkowania oraz projektowania infrastruktury drogowej.

Pytanie 5

Maszyna przedstawiona na fotografii służy do

Ilustracja do pytania
A. profilowania gruntu.
B. nawilżania gruntu.
C. stabilizacji gruntu.
D. zagęszczania gruntu.
Wybór błędnej odpowiedzi może wynikać z nieporozumienia dotyczącego funkcji i zastosowań maszyn związanych z obróbką gruntu. Na przykład, odpowiedzi sugerujące nawilżanie gruntu lub profilowanie gruntu wskazują na zrozumienie, że te procesy również mają na celu poprawę jakości gruntu, jednak ich cel i sposób realizacji są znacząco różne od stabilizacji. Nawilżanie gruntu jest procesem, który polega na dodawaniu wody do gleby w celu poprawy jej wilgotności, co jest istotne w kontekście uprawy roślin, ale nie wpływa na długoterminowe właściwości mechaniczne gruntu. Z kolei profilowanie gruntu dotyczy kształtowania jego powierzchni, co jest istotne w kontekście budowy dróg, ale nie obejmuje poprawy jego struktury wewnętrznej. Zagęszczanie gruntu, chociaż również związane z poprawą nośności, koncentruje się na zwiększeniu gęstości gruntu przez mechaniczne ubijanie, a nie na jego chemicznej stabilizacji. Te różnice podkreślają kluczowe aspekty procesów technologicznych związanych z obróbką gruntu i ich zastosowaniem w inżynierii lądowej. Zrozumienie tych różnic jest kluczowe dla efektywnego zastosowania odpowiednich metod w budownictwie, a także dla uniknięcia typowych błędów myślowych, które mogą prowadzić do niewłaściwych decyzji w zakresie wyboru technologii budowlanych.

Pytanie 6

Na rysunku przedstawiono zestaw maszyn przeznaczony do wykonywania robót ziemnych składający się z

Ilustracja do pytania
A. koparki gąsienicowej i wozidła budowlanego.
B. koparki gąsienicowej i ciągnika siodłowego z naczepą.
C. koparki kołowej i wozidła budowlanego.
D. koparki kołowej i ciągnika siodłowego z naczepą.
Na zdjęciu faktycznie mamy klasyczny zestaw do robót ziemnych – koparkę gąsienicową i wozidło budowlane. W branży budowlanej takie rozwiązanie jest bardzo często stosowane wszędzie tam, gdzie mamy do czynienia z trudnym, grząskim terenem lub dużą ilością urobku do transportu na krótkich i średnich dystansach. Koparka gąsienicowa (w tym przypadku Volvo EC290BLC) wyróżnia się stabilnością i możliwością pracy nawet na miękkim lub nierównym podłożu, gdzie maszyny kołowe po prostu się zakopują albo grzęzną. Wozidło budowlane, takie jak widoczne tu Terex TA30, zaprojektowano z myślą o szybkim przewożeniu dużych ilości ziemi, żwiru czy kamieni po nierównych drogach budowy. Z mojego doświadczenia takie zestawienie jest najbardziej wydajne na dużych wykopach liniowych, w żwirowniach czy przy budowie dróg. Standardy branżowe (np. normy PN-EN dotyczące maszyn budowlanych) wyraźnie wskazują, że właściwy dobór sprzętu decyduje o tempie i bezpieczeństwie prac. Zresztą, nie bez powodu większość doświadczonych operatorów preferuje właśnie taki duet, bo daje on największą uniwersalność bez zbędnych przestojów – koparka ładuje, wozidło wywozi i wraca, i tak w kółko. To jest naprawdę sprawdzony team!

Pytanie 7

Elementy odpowiedzialne za przenoszenie obciążeń zginających pomiędzy różnymi częściami maszyn to

A. cewki
B. nity
C. sworznie
D. zawory
Nity, zawory i cewki są elementami, które pełnią różne funkcje w konstrukcjach mechanicznych, ale nie są przeznaczone do przenoszenia obciążeń zginających w taki sposób jak sworznie. Nity są używane głównie do łączenia elementów w sposób stały, co oznacza, że nie są projektowane do przenoszenia obciążeń dynamicznych czy zginających. Nity pozostają w jednym miejscu, a ich zastosowanie ogranicza się do trwałych połączeń, takich jak w blachach czy kadłubach, gdzie nie występują znaczne ruchy względne między połączonymi elementami. Zawory, z kolei, mają na celu regulację przepływu cieczy lub gazów, a ich konstrukcja nie jest przystosowana do przenoszenia obciążeń mechanicznych, co sprawia, że są zupełnie innym rodzajem komponentów. Cewki, które są elementami elektromagnetycznymi, służą do przekształcania energii elektrycznej w pole magnetyczne, co również nie ma związku z przenoszeniem obciążeń zginających. Wybór niewłaściwych elementów do przenoszenia obciążeń może prowadzić do uszkodzeń konstrukcji oraz zmniejszenia ich efektywności. Dlatego kluczowe jest zrozumienie specyfiki każdego z tych elementów oraz ich zastosowania w kontekście projektowania urządzeń mechanicznych.

Pytanie 8

Przedstawiony na rysunku środek transportu należy stosować do przewozu

Ilustracja do pytania
A. mieszanki mineralno-asfaltowej.
B. prefabrykatów betonowych.
C. cementu luzem.
D. emulsji asfaltowej szybkowiążącej.
Odpowiedź "mieszanka mineralno-asfaltowa" jest prawidłowa, ponieważ wywrotka, przedstawiona na rysunku, jest specjalistycznym pojazdem przystosowanym do transportu materiałów sypkich, w tym mas bitumicznych. Mieszanka mineralno-asfaltowa jest powszechnie stosowana w budownictwie drogowym do budowy nawierzchni asfaltowych. Pojazdy tego typu są projektowane z myślą o łatwym i efektywnym załadunku oraz rozładunku, co jest kluczowe w procesach budowlanych. W praktyce, wywrotki transportujące mieszanki mineralno-asfaltowe charakteryzują się specjalnymi systemami, które zapewniają, że materiał nie ulega uszkodzeniu ani zmianie właściwości podczas transportu. Zgodnie z normami branżowymi, takie jak PN-EN 13108, przewóz mas bitumicznych odbywa się w odpowiednich warunkach temperaturowych i przy użyciu pojazdów zaprojektowanych do tego celu. Dzięki temu osiąga się wysoką jakość nawierzchni drogowych, co jest niezbędne dla bezpieczeństwa i trwałości infrastruktury drogowej.

Pytanie 9

Który rodzaj siłownika hydraulicznego przedstawiono na rysunku?

Ilustracja do pytania
A. Teleskopowy.
B. Dwustronnego działania.
C. Nurnikowy.
D. Jednostronnego działania.
Poprawna odpowiedź to siłownik dwustronnego działania, ponieważ na przedstawionym zdjęciu widać, że cylinder ma porty hydrauliczne po obu stronach. Taki układ pozwala na wykorzystanie ciśnienia hydraulicznego do ruchu tłoka w obu kierunkach, co jest kluczowe w wielu zastosowaniach przemysłowych. Siłowniki tego typu są szeroko stosowane w maszynach budowlanych, takich jak koparki, gdzie wymagane jest precyzyjne sterowanie ruchem. W standardach hydraulicznych, takich jak ISO 6020, definiowane są właściwości i parametry siłowników dwustronnego działania, co pozwala na ich odpowiednie projektowanie i implementację. Dzięki takiej budowie, siłowniki te są bardziej uniwersalne i efektywne, co zwiększa ich zastosowanie w automatyce oraz systemach robotycznych. Przykładem zastosowania może być system podnoszenia, gdzie siłownik musi działać w obu kierunkach, co jest możliwe tylko przy zastosowaniu siłowników dwustronnego działania.

Pytanie 10

Która strzałka na przedstawionym schemacie wskazuje konstrukcję nawierzchni drogowej?

Ilustracja do pytania
A. B.
B. A.
C. C.
D. D.
Odpowiedź B jest właściwa, bo ta strzałka pokazuje warstwę wiążącą, która jest naprawdę istotna dla konstrukcji drogi. Ta warstwa pomaga w przenoszeniu obciążeń i sprawia, że nawierzchnia jest mocna. W praktyce często używa się w niej asfalt, który ma odpowiednie właściwości, żeby dobrze znosił ruch samochodów i zmiany pogody. Musi też spełniać normy PN-EN 13108, które mówią o tym, jakie materiały można używać do budowy nawierzchni. Jak dobrze zaprojektujesz tę warstwę, to droga będzie dłużej służyć i bezpieczeństwo kierowców będzie wyższe. Ważne, żeby pamiętać o odpowiedniej grubości tej warstwy, bo ma to ogromne znaczenie dla tego, jak cała nawierzchnia będzie działać.

Pytanie 11

Która z koparek jest przeznaczona do wykonywania prac jedynie na dnie wykopu?

A. Przedsiębierna
B. Podsiębierna
C. Zbierakowa
D. Chwytakowa
Kiedy mówimy o różnych typach koparek, zrozumienie ich specyfiki i przeznaczenia jest kluczowe dla właściwego ich zastosowania w praktyce. Odpowiedzi takie jak chwytakowa, podsiębierna czy zbierakowa nie są odpowiednie w kontekście pracy na poziomie dna wykopu. Koparka chwytakowa jest zwykle stosowana do przenoszenia dużych, ciężkich materiałów, takich jak gruz lub kamienie, ale jej konstrukcja nie jest zaprojektowana do wykopów, co ogranicza jej użyteczność w kontekście takich prac. Podsiębierna koparka, która również nie nadaje się do pracy na dnie wykopu, jest bardziej stosowana do zbierania urobku z powierzchni, a jej mechanizm operacyjny uniemożliwia efektywne wykopywanie ziemi na dużych głębokościach. Z kolei koparka zbierakowa jest używana głównie do zbierania materiałów z powierzchni i ich transportowania, co również nie odpowiada na potrzeby dotyczące wykopów. Często błędne rozumienie tych maszyn wynika z mylnego utożsamiania ich z uniwersalnymi narzędziami do wszelkich prac ziemnych. Dlatego kluczowe jest zrozumienie, że każda koparka ma swoje specyficzne zastosowanie, a wybór niewłaściwego typu może prowadzić do obniżenia efektywności lub nawet zagrożenia bezpieczeństwa na placu budowy. W kontekście pracy na dnie wykopu, tylko koparka przedsiębierna może zapewnić odpowiednią wydajność i bezpieczeństwo operacji.

Pytanie 12

Głębokość koryta pod warstwy konstrukcyjne nawierzchni drogowej zgodnie z przedstawionym schematem wynosi

Ilustracja do pytania
A. 13 cm
B. 43 cm
C. 33 cm
D. 25 cm
Wybór głębokości koryta, który nie wynosi 43 cm, może wynikać z kilku typowych nieporozumień dotyczących projektowania nawierzchni drogowych. Niektóre z błędnych odpowiedzi mogą sugerować, że grubość warstw konstrukcyjnych może być niższa, co jest z reguły niewłaściwe. Grubości poszczególnych warstw nie można ustalać dowolnie, ponieważ zależą one od wielu czynników technicznych, takich jak obciążenia ruchu, rodzaj podłoża oraz warunki klimatyczne. Wybierając mniejszą wartość, taką jak 25 cm, można zlekceważyć konieczność stworzenia odpowiedniej nośności dla ruchu drogowego, co może prowadzić do przedwczesnej degradacji nawierzchni. Z kolei wartości takie jak 13 cm mogą być niewystarczające nawet dla dróg o niewielkim natężeniu ruchu. Ponadto, niepoprawne odpowiedzi mogą pochodzić z błędnej analizy schematów, gdzie nie uwzględnia się wszystkich warstw konstrukcyjnych. W projektowaniu drogowym kluczowe znaczenie ma zrozumienie, że każda warstwa pełni określoną funkcję, a ich suma musi odpowiadać wymaganiom określonym w normach oraz dokumentacji projektowej. Ignorowanie tych zasad prowadzi do błędów, które mogą skutkować nie tylko zwiększonymi kosztami napraw, ale także stanowić zagrożenie dla bezpieczeństwa użytkowników dróg.

Pytanie 13

Który z materiałów nadaje się do stworzenia warstwy drenażowej?

A. Piasek
B. Mieszanka mineralno-asfaltowa
C. Glina zwięzła
D. Beton cementowy
Mieszanka mineralno-asfaltowa, glina zwięzła oraz beton cementowy to materiały, które nie nadają się do wykonania warstwy odsączającej z powodu ich właściwości fizycznych i chemicznych. Mieszanka mineralno-asfaltowa charakteryzuje się niską przepuszczalnością, co powoduje, że woda ma trudności z przechodzeniem przez tę warstwę. Stosowanie tego typu materiału w warstwie odsączającej prowadziłoby do gromadzenia się wody, co jest sprzeczne z jej podstawowym zadaniem. Glina zwięzła, chociaż ma pewne zastosowania w konstrukcjach, ze względu na swoją strukturę i właściwości plastyczne, działa jak bariera, zatrzymując wodę zamiast jej odprowadzania. Użycie gliny w warstwie drenażowej może prowadzić do powstawania błotnych warunków, co jest niepożądane. Beton cementowy, z kolei, jest materiałem o twardej, zwartej strukturze, który również nie sprzyja przepływowi wody, a jego wykorzystanie w systemach drenażowych wymagałoby dodatkowych rozwiązań, aby zapewnić odpowiednią cyrkulację wody. W praktyce, wybierając materiał do warstwy odsączającej, kluczowe jest zrozumienie jego funkcji oraz właściwości, aby uniknąć kosztownych błędów projektowych, które mogą prowadzić do nieefektywnego zarządzania wodami gruntowymi w budowlach. Takie niepoprawne podejścia mogą wynikać z braku wiedzy na temat odpowiednich materiałów oraz ich specyfikacji w kontekście zastosowania inżynieryjnego.

Pytanie 14

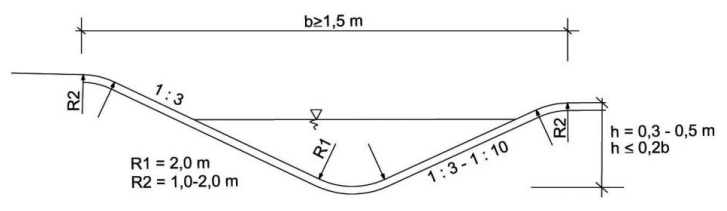

Rów o przekroju opływowym, którego przekrój pokazany jest na rysunku, należy stosować jako standardowe odwodnienie nawierzchni dróg klasy

Ilustracja do pytania
A. Z
B. L
C. D
D. A
Wybór odpowiedzi innej niż 'A' wskazuje na brak zrozumienia roli, jaką rów o przekroju opływowym pełni w systemach odwodnienia dróg klasy A. Odpowiedzi 'Z', 'D' oraz 'L' odnoszą się do kategorii dróg o mniejszych wymaganiach dotyczących odwodnienia, co prowadzi do błędnych wniosków. Drogi klasy Z, które są drogami lokalnymi, nie wymagają stosowania skomplikowanych systemów odwodnienia, gdyż ich intensywność ruchu jest znacznie mniejsza. Odpowiedź 'D', związana z drogami dojazdowymi, również stawia mniej rygorystyczne wymagania dotyczące zarządzania wodami opadowymi, co czyni rów opływowy niepraktycznym rozwiązaniem. Z kolei droga klasy L, będąca drogą lokalną, nie wymaga tak zaawansowanych rozwiązań jak klasy A. Wybór tych odpowiedzi może wynikać z mylnego założenia, że wszystkie drogi wymagają równych standardów odwodnienia. Dlatego kluczowe jest, aby zrozumieć, że odpowiednie klasyfikacje dróg wynikają z ich przeznaczenia i intensywności ruchu, co determinowało projektowanie systemów odwodnienia. W praktyce to rów o przekroju opływowym spełnia normy dla dróg głównych, co potwierdzają regulacje prawne i standardy branżowe.

Pytanie 15

Oblicz potrzebną ilość spoiwa hydraulicznego do poprawy 1 000 m2 podłoża na głębokość 25 cm, mając na uwadze, że zgodnie z recepturą dawka materiału wynosi 30 kg/m2?

A. 30,00 t
B. 25,00 t
C. 7,50 t
D. 300,00 t
Aby obliczyć ilość spoiwa hydraulicznego potrzebnego do ulepszenia podłoża o powierzchni 1 000 m² na głębokość 25 cm, należy skorzystać z podanej recepty dozowania wynoszącej 30 kg/m². W tym przypadku, niezależnie od głębokości, ważna jest powierzchnia, na którą ma być nałożone spoiwo. Przemnażając 30 kg/m² przez 1 000 m², otrzymujemy 30 000 kg, co odpowiada 30 ton. Przy takich obliczeniach warto pamiętać, że stosowanie optymalnych dawek materiałów budowlanych ma kluczowe znaczenie nie tylko dla kosztów, ale również dla trwałości i jakości wykonanej konstrukcji. W praktyce, właściwe dawki spoiw hydraulicznych zapewniają odpowiednie właściwości mechaniczne i odporność na działanie warunków atmosferycznych. W branży budowlanej przestrzeganie zaleceń producentów i przyjętych norm dotyczących dozowania materiałów jest standardem, który wpływa na bezpieczeństwo i efektywność realizowanych projektów.

Pytanie 16

Jakie kroki należy podjąć, żeby zgodnie z zasadami bhp przeprowadzić regulację pasa klinowego w przecinarce spalinowej przeznaczonej do obróbki nawierzchni asfaltowej?

A. zdjęcie osłony pasa klinowego— sprawdzenie napięcia pasa klinowego— regulacja pasa klinowego— ponowne założenie osłony pasa klinowego
B. zdjęcie osłony pasa klinowego— nałożenie smaru na pasek klinowy— regulacja pasa klinowego— ponowne założenie osłony pasa klinowego
C. zdjęcie osłony pasa klinowego— regulacja pasa klinowego— próbne uruchomienie przecinarki— ponowne założenie osłony pasa klinowego
D. zdjęcie osłony pasa klinowego— regulacja pasa klinowego— ponowne założenie osłony pasa klinowego— sprawdzenie napięcia pasa klinowego
Odpowiedź wskazująca na kolejność: demontaż osłony pasa klinowego— kontrola napięcia pasa klinowego— regulacja pasa klinowego— montaż osłony pasa klinowego jest poprawna, ponieważ odzwierciedla zasady bezpieczeństwa i dobre praktyki inżynieryjne związane z regulacją mechanizmów napędowych. Pierwszym krokiem jest demontaż osłony, co umożliwia dostęp do pasa klinowego oraz zapobiega przypadkowemu uruchomieniu maszyny podczas pracy. Następnie, kontrola napięcia pasa klinowego jest kluczowa, ponieważ niewłaściwe napięcie może prowadzić do szybszego zużycia układu lub nawet awarii urządzenia. Właściwie napięty pasek klinowy zapewnia optymalne przeniesienie napędu oraz minimalizuje ryzyko poślizgu. Dopiero po dokonaniu tej kontroli można przystąpić do regulacji pasa, aby dostosować go do wymogów maszyny. Na koniec, montaż osłony pasa klinowego działa jako dodatkowy element zabezpieczający, chroniący użytkownika przed ewentualnymi zagrożeniami związanymi z ruchomymi częściami. Taki schemat działania jest zgodny z wytycznymi BHP oraz standardami dotyczącymi obsługi maszyn.

Pytanie 17

Maszynę przedstawioną na zdjęciu należy użyć do zagęszczania gruntu

Ilustracja do pytania
A. kamienistego.
B. spoistego.
C. sypkiego.
D. nawodnionego.
Maszyna przedstawiona na zdjęciu, czyli walec drogowy, jest specjalistycznym urządzeniem zaprojektowanym do zagęszczania gruntów spoistych, takich jak gliny i iły. Grunty te charakteryzują się małymi cząstkami, co sprawia, że wymagają one znacznego nacisku, aby osiągnąć odpowiednią gęstość i stabilność. Walce drogowe stosowane są w budownictwie drogowym, inżynierii lądowej oraz przy budowie fundamentów. Ich ciężkie, metalowe bębny powodują, że materiał gruntowy łączy się ze sobą, co prowadzi do powstania zwartej struktury. W praktyce oznacza to, że przed przystąpieniem do budowy lub układania nawierzchni, grunt musi być odpowiednio zagęszczony, aby zminimalizować ryzyko osiadania, pękania lub innych deformacji. W branży budowlanej istnieją standardy, takie jak PN-EN 13286, które regulują wymagania dotyczące zagęszczania gruntów, co czyni proces bardziej przewidywalnym i bezpiecznym. Zastosowanie walców drogowych w zagęszczaniu gruntów spoistych jest zatem kluczowe dla uzyskania stabilnych i trwałych fundamentów oraz nawierzchni.

Pytanie 18

Jaką ilość materiałów wykorzystano do stworzenia warstwy odcinającej o grubości 6 cm na odcinku drogi długości 180 m i szerokości 7,5 m, jeśli na 100 m2 normy przewidują zużycie 7,38 m3 piasku oraz 0,50 m3 wody?

A. 79,70 m3 piasku i 5,40 m3 wody
B. 25,98 m3 piasku i 0,41 m3 wody
C. 55,35 m3 piasku i 3,75 m3 wody
D. 99,63 m3 piasku i 6,75 m3 wody
Aby obliczyć ilość materiałów potrzebnych do wykonania warstwy odcinającej, najpierw musimy obliczyć objętość tej warstwy. Grubość warstwy wynosi 6 cm, co w metrach daje 0,06 m. Długość drogi wynosi 180 m, a szerokość 7,5 m. Obliczamy objętość jako: 0,06 m * 180 m * 7,5 m = 81 m3. Następnie, aby określić ilości piasku i wody, korzystamy z norm, które przewidują zużycie 7,38 m3 piasku i 0,50 m3 wody na 100 m2. Całkowita powierzchnia warstwy to 180 m * 7,5 m = 1350 m2. Zatem, dla 1350 m2, ilość piasku wyniesie: (1350 m2 / 100 m2) * 7,38 m3 = 99,63 m3. Podobnie, ilość wody wyniesie: (1350 m2 / 100 m2) * 0,50 m3 = 6,75 m3. Odpowiedź 99,63 m3 piasku i 6,75 m3 wody jest więc poprawna, co jest zgodne z najlepszymi praktykami w budownictwie drogowym.

Pytanie 19

Głębokość warstwy gruntu zdejmowanego łyżką ładowarki oznaczono na rysunku cyfrą

Ilustracja do pytania
A. 4
B. 3
C. 2
D. 1
Wybrałeś oznaczenie numer 3, czyli prawidłową głębokość warstwy gruntu zdejmowanej przez łyżkę ładowarki. Ten parametr oznacza faktyczny poziom, na który łyżka ładowarki może zsunąć się w dół podczas pracy i rozpocząć zdejmowanie ziemi lub innego materiału spod powierzchni terenu. W praktyce to właśnie głębokość robocza decyduje, czy dana maszyna sprawdzi się przy zadaniach takich jak profilowanie, niwelacje czy wykopy pod fundamenty. Z mojego doświadczenia, przy wyborze sprzętu na budowę zawsze warto sprawdzić tę wartość w dokumentacji technicznej – większość profesjonalistów zwraca na to szczególną uwagę. Odpowiednie dobranie głębokości zdejmowania gruntu usprawnia proces robót ziemnych i minimalizuje ryzyko niepotrzebnych przestojów. Jeśli łyżka nie sięga wystarczająco głęboko, operator będzie musiał wykonywać więcej przejazdów, co jest nieekonomiczne i wydłuża czas realizacji zadania. Polskie normy oraz wytyczne producentów sprzętu jasno wskazują, że głębokość robocza to jeden z kluczowych parametrów podczas planowania robót ziemnych, szczególnie przy niwelacji terenu pod inwestycje liniowe czy kubaturowe. Moim zdaniem, pamiętanie o takich detalach zdecydowanie wyróżnia dobrych operatorów i kierowników budowy.

Pytanie 20

Z której odkrywki można pobrać grunt i wbudować go bez zastrzeżeń w nasyp rogowy?

Ilustracja do pytania
A. Z odkrywki I
B. Z odkrywki II
C. Z odkrywki IV
D. Z odkrywki III
Wybór gruntu z odkrywki II, III lub IV do wbudowania w nasyp rogowy może prowadzić do poważnych problemów konstrukcyjnych. Odkrywka II, zawierająca humus, nie jest odpowiednia ze względu na swoje organiczne właściwości, które mogą prowadzić do osiadania oraz niekorzystnego wpływu na stabilność nasypu. Materiały organiczne, jak humus, charakteryzują się dużą zmiennością w czasie, co może spowodować różne nieprzewidywalne zmiany w nośności nasypu. Z kolei materiały z odkrywki III, tj. pył, również nie zapewniają odpowiedniej stabilności, gdyż mają tendencję do zmniejszania swojej objętości pod obciążeniem, co z kolei wpływa na trwałość konstrukcji. Odkrywka IV, zawierająca grube frakcje, takie jak żwir i pospółka, również nie jest optymalnym wyborem dla nasypów rogowych. Takie materiały mogą prowadzić do nieodpowiedniej kohezji, co skutkuje problemami z osiadaniem i stabilnością. Wybierając grunt do budowy nasypu, kluczowe jest, aby materiał miał odpowiednią granulację oraz właściwości inżynieryjne, co jest zgodne z wytycznymi norm PN-EN 1997 dotyczących geotechniki. Kluczowym błędem jest więc mylenie właściwości gruntów oraz ich zastosowań, co może prowadzić do nieodpowiednich decyzji projektowych i w konsekwencji do zagrożeń dla bezpieczeństwa budowli.

Pytanie 21

W celu zapewnienia zmniejszenia tarcia elementów wewnątrz jednostki napędowej maszyny należy regularnie, zgodnie z zaleceniami producenta, wymieniać

A. płyn hamulcowy.
B. filtr powietrza.
C. olej silnikowy.
D. płyn chłodniczy.
Olej silnikowy pełni kluczową rolę w jednostkach napędowych praktycznie każdego typu – niezależnie czy mówimy o maszynach rolniczych, samochodach ciężarowych czy silnikach stacjonarnych. To właśnie on odpowiada za tworzenie warstwy smarującej między ruchomymi elementami, dzięki czemu tarcie jest ograniczone do minimum. Takie rozwiązanie nie tylko chroni silnik przed przedwczesnym zużyciem, ale także pozwala na utrzymanie optymalnej temperatury pracy oraz odprowadzanie zanieczyszczeń i drobinek metalu. Regularna wymiana oleju silnikowego według zaleceń producenta to jedna z podstawowych czynności obsługowych – i naprawdę nie warto tego bagatelizować. Moim zdaniem, zbyt rzadko się o tym mówi na lekcjach, a przecież praktyka pokazuje, że zaniedbania w tym zakresie potrafią doprowadzić do poważnych awarii. Bywa, że użytkownicy odkładają wymianę oleju, tłumacząc się „jeszcze trochę pojeżdżę”, a potem kończy się to zatarciem silnika albo kosztownym remontem. Warto też pamiętać, że nowoczesne oleje mają specjalne dodatki przeciwzużyciowe, ale ich właściwości z czasem się wyczerpują. To też powód, żeby nie oszczędzać na regularnych wymianach. W zawodzie mechanika to wręcz elementarz – zawsze sprawdzaj stan i jakość oleju, a także stosuj się do interwałów, które określa producent w dokumentacji technicznej.

Pytanie 22

Nawierzchnia przedstawiona na rysunku jest wykonana z kostki

Ilustracja do pytania
A. granitowej.
B. ceglanej.
C. betonowej.
D. drewnianej.
Wybór kostki granitowej, ceglanej lub drewnianej jest nieprawidłowy z kilku powodów. Kostka granitowa, choć również popularna, ma naturalną fakturę oraz kolorystykę, która różni się od jednolitej powierzchni kostki betonowej. Granit jest materiałem znacznie droższym i trudniejszym w obróbce, co sprawia, że jego zastosowanie jest ograniczone do bardziej ekskluzywnych projektów. Cegła z kolei, choć estetyczna, ma z reguły większe porowatości i nie nadaje się do intensywnie użytkowanych nawierzchni, zwłaszcza w kontekście wody i błota, co może prowadzić do szybszego niszczenia. Kostka drewniana, mimo że estetyczna, nie jest praktycznym wyborem w kontekście nawierzchni zewnętrznych ze względu na jej podatność na działanie warunków atmosferycznych oraz konieczność regularnej konserwacji. Wszystkie te materiały nie spełniają standardów dotyczących trwałości i funkcjonalności nawierzchni, które są priorytetem w projektowaniu przestrzeni publicznych i prywatnych. Typowym błędem przy wyborze materiału jest skupienie się na estetyce zamiast na praktycznych aspektach, takich jak nośność, trwałość oraz łatwość utrzymania.

Pytanie 23

Na postawie danych zawartych w tabeli określono, że przyczyną poprzecznego pęknięcia pasa klinowego na spodniej stronie może być

Charakterystyczne uszkodzenia przekładni z pasami klinowymi i ich przyczyny —fragment
Miejscowe starcie powierzchni bocznych
  • za małe naprężenie pasa;
  • blokowanie koła maszyny napędzanej, np.: wskutek uszkodzenia łożysk;
Wyżłobienia powierzchni bocznej na całej długości pasa
  • tarcie pasa o występ maszyny;
  • praca pasa w schodkowe zużytym rowku koła pasowego;
  • wadliwy profil rowka;
Poprzeczne pęknięcie pasa na spodniej stronie
  • zastosowanie zewnętrznej rolki napinającej zamiast wewnętrznej;
  • zbyt mała średnica rolki napinającej;
  • nadmierna lub zbyt niska temperatura pracy;
  • zbyt duży poślizg;
  • wpływy chemiczne;
  • nadmierne naprężenie pasa;
Stwardnienia i pęknięcia owijki
  • silne oddziaływanie kurzu;
  • zbyt duża temperatura otoczenia;
  • oddziaływanie chemikalii;
A. tarcie pasa o występ maszyny.
B. wadliwy profil rowka.
C. zbyt mała średnica rolki napinającej.
D. zbyt duża temperatura otoczenia.
Zastosowanie zbyt małej średnicy rolki napinającej jest istotnym czynnikiem prowadzącym do poprzecznego pęknięcia pasa klinowego. Rolki napinające mają kluczowe znaczenie dla utrzymania odpowiedniego napięcia pasa oraz jego prawidłowej pracy. Zbyt mała średnica rolki powoduje, że pas jest narażony na nadmierne naprężenia oraz niewłaściwe ułożenie, co zwiększa ryzyko jego uszkodzenia. W praktyce, aby uniknąć tego problemu, należy stosować rolki o średnicach zgodnych z zaleceniami producentów pasów klinowych. Na przykład, norma ISO 5292 dotycząca pasów klinowych wskazuje na odpowiednie wartości średnicy rolki w zależności od zastosowanej szerokości pasa i jego typu. W obszarze przemysłu, stosowanie nieodpowiednich komponentów może prowadzić do awarii całego systemu, co wiąże się z dużymi kosztami napraw oraz przestojami w produkcji.

Pytanie 24

Jaką powierzchnię drogi gruntowej wyprofiluje równiarka w czasie 8 maszynogodzin, jeżeli normatywny nakład profilowania 100 m2 powierzchni tej drogi wynosi 0,20 maszynogodziny?

A. 1 600 m2
B. 4 000 m2
C. 400 m2
D. 160 m2
W przypadku błędnych odpowiedzi, wiele osób może popełnić typowy błąd w obliczeniach, polegający na niewłaściwym zrozumieniu zależności między czasem pracy a wydajnością maszyny. Na przykład, wybierając odpowiedź 400 m2, można pomylić jednostki, zapominając, że normowy nakład miał obliczenia w m2, a nie w maszynogodzinach. Innym typowym błędem jest założenie, że maszyna może wyprofilować mniejszą powierzchnię w tym samym czasie, nie uwzględniając normy wydajności. Osoby mogą też źle interpretować, że 0,20 maszynogodziny odnosi się do całkowitego czasu pracy, a nie do jednostkowej powierzchni. W branży budowlanej niezwykle ważne jest, aby precyzyjnie posługiwać się danymi technicznymi i standardami, które są podstawą efektywnego planowania i realizacji projektów. Niedokładności w obliczeniach mogą prowadzić do opóźnień w pracach budowlanych oraz zwiększenia kosztów, co podkreśla znaczenie dokładności w obliczeniach i znajomości norm. Uświadomienie sobie tych zależności jest kluczowe dla każdego, kto zajmuje się projektowaniem, budową i utrzymaniem infrastruktury drogowej.

Pytanie 25

Jakie czynności obejmują roboty ziemne wykończeniowe?

A. profilowanie dna wykopów szerokoprzestrzennych
B. realizacja wykopów liniowych transportowych
C. czasowe obniżenie poziomu wód gruntowych
D. wykonanie wykopów wąskoprzestrzennych
Wykop liniowy komunikacyjny, obniżenie zwierciadła wód gruntowych oraz wykopy wąskoprzestrzenne nie są klasyfikowane jako roboty ziemne wykończeniowe. Wykopy liniowe dotyczą głównie przygotowania korytarzy dla infrastruktury, takiej jak rurociągi czy sieci kablowe, co ma na celu udostępnienie przestrzeni do umieszczania instalacji, a nie wykonanie ostatecznych prac wykończeniowych. Czasowe obniżenie zwierciadła wód gruntowych, chociaż istotne w kontekście budowli, jest procesem związanym z zabezpieczaniem wykopów przed wodą, co nie ma bezpośredniego związku z wykończeniem robót ziemnych. Ponadto, wykopy wąskoprzestrzenne są realizowane w kontekście mniejszych projektów budowlanych i nie obejmują całościowych działań związanych z przygotowaniem terenu pod budowę. Typowym błędem myślowym jest utożsamianie różnych typów wykopów oraz działań związanych z nimi z robotami wykończeniowymi, co prowadzi do dezorientacji w zakresie terminologii oraz metodologii robót ziemnych. W efekcie, można stracić z oczu kluczowe etapy procesu budowlanego, jakimi są właśnie roboty wykończeniowe, które są niezbędne dla osiągnięcia trwałości i stabilności konstrukcji.

Pytanie 26

Ile maszynogodzin pracował sprzęt przy ścinaniu poboczy o łącznej powierzchni 750 m2, jeżeli nakład jego pracy na każde 100 m2 powierzchni był zgodny z informacją zamieszczoną w tabeli?

Ilustracja do pytania
A. Ścinarka poboczy – 2,869 m-g; samochód samowyładowczy do 5 t – 4,129 m-g
B. Ścinarka poboczy – 147,00 m-g; samochód samowyładowczy do 5 t – 160,50 m-g
C. Ścinarka poboczy – 19,125 m-g; samochód samowyładowczy do 5 t – 27,525 m-g
D. Ścinarka poboczy – 5,736 m-g; samochód samowyładowczy do 5 t – 8,258 m-g
Poprawna odpowiedź wynika z precyzyjnych obliczeń maszynogodzin dla ścinarki poboczy i samochodu samowyładowczego, które są kluczowe w kontekście zarządzania pracami drogowymi. Przy powierzchni 750 m², aby obliczyć odpowiednią ilość maszynogodzin, musimy najpierw ustalić, ile m² przypada na 100 m². W przypadku ścinarki poboczy, która zużywa 2,55 m-g na każde 100 m², obliczamy: (750 m² / 100) * 2,55 m-g = 19,125 m-g. Analogicznie, dla samochodu samowyładowczego do 5 t, gdzie zużycie wynosi 3,67 m-g na każde 100 m², mamy: (750 m² / 100) * 3,67 m-g = 27,525 m-g. Takie obliczenia są nie tylko wymagane do prawidłowego planowania prac, ale również pomagają w określeniu kosztów i efektywności użycia sprzętu. W branży budowlanej, dokładne szacowanie maszynogodzin jest kluczowe dla optymalizacji procesów oraz redukcji kosztów operacyjnych, co jest zgodne z najlepszymi praktykami w zarządzaniu projektami budowlanymi.

Pytanie 27

Na rysunku przedstawiono

Ilustracja do pytania
A. stabilizację gruntu podłoża wapnem.
B. plantowanie gruntu spycharką.
C. zagęszczanie podłoża walcem okołkowanym.
D. profilowanie gruntu równiarką.
Zagłębiając się w zastosowanie walca okołkowanego, warto zauważyć, że jest to sprzęt kluczowy w procesie zagęszczania podłoża, szczególnie w pracach budowlanych i drogowych. Walce te charakteryzują się cylindrycznymi elementami na powierzchni, które efektywnie zagęszczają grunt, eliminując puste przestrzenie w materiałach gruntu. Dzięki temu uzyskuje się zwiększoną nośność oraz stabilność podłoża, co jest istotne w kontekście budowy dróg, placów budowy czy fundamentów budynków. Według norm branżowych, takich jak PN-EN 1997-1, odpowiednie zagęszczenie podłoża jest kluczowe dla zapewnienia trwałości konstrukcji. W przypadku walców okołkowanych, ich działanie polega na przetaczaniu się po powierzchni gruntu, co umożliwia równomierne rozłożenie nacisku i skuteczne wnikanie elementów walca w głąb gruntu. Przykładem praktycznym może być zastosowanie walca okołkowanego podczas budowy nowej drogi, gdzie odpowiednie zagęszczenie jest niezbędne dla zapewnienia długotrwałej wytrzymałości nawierzchni.

Pytanie 28

Na ilustracji przedstawiającej fragment autostrady symbolem znaku zapytania oznaczono

Ilustracja do pytania
A. pas dzielący.
B. skrajnię.
C. pobocze.
D. pas drogowy.
Wybór innej odpowiedzi jest zrozumiały, jednak nieprawidłowy z perspektywy przepisów ruchu drogowego oraz zasad bezpieczeństwa. Wskazanie skrajni jako odpowiedzi niewłaściwej koncepcji odnosi się do granicy jezdni, która nie pełni funkcji separacji ruchu, ale jest zewnętrzną krawędzią drogi. Podobnie, pas drogowy, który jest przestrzenią znajdującą się pomiędzy jezdnią a ogrodzeniem lub innymi elementami infrastruktury, również nie ma charakterystyki oddzielającej dwa kierunki ruchu, a jego główną funkcją jest zapewnienie dostępu do drogi. Z kolei pobocze, będące strefą obok jezdni, ma na celu umożliwienie awaryjnego zatrzymywania się pojazdów, ale nie oddziela ruchu w przeciwnych kierunkach. Często mylone pojęcia mogą prowadzić do nieporozumień, szczególnie w kontekście projektowania dróg i ich infrastruktury. Kluczowe jest zrozumienie, że pas dzielący ma na celu nie tylko estetykę, ale przede wszystkim ochronę uczestników ruchu, co potwierdzają standardy projektowe oraz zalecenia dotyczące bezpieczeństwa ruchu drogowego. Błędy w interpretacji takich terminów mogą prowadzić do niewłaściwego stosowania przepisów, co z kolei zwiększa ryzyko wypadków.

Pytanie 29

Warstwa podbudowy z kruszywa związanego z cementem wymaga zapewnienia odpowiednich warunków pielęgnacyjnych

A. w trakcie procesu zagęszczania
B. po upływie czasu wiązania cementu
C. natychmiast po wykonaniu zagęszczenia
D. w trakcie jej układania
Pojęcia związane z pielęgnacją warstwy podbudowy z kruszywa związanego cementem często bywają źle interpretowane, co prowadzi do niewłaściwych praktyk. Sugerowanie, że pielęgnacja powinna mieć miejsce po zakończeniu czasu wiązania cementu, jest nieprawidłowe, ponieważ proces hydratacji cementu trwa dłużej, a jego pierwsze dni są kluczowe dla osiągnięcia pożądanej wytrzymałości. Dodatkowo, wykonywanie pielęgnacji w trakcie zagęszczania również jest błędnym podejściem, gdyż w tym momencie materiał jest jeszcze w stanie plastycznym, co może prowadzić do jego niejednorodności i obniżenia jakości podbudowy. Pielęgnacja w trakcie układania może być problematyczna ze względu na zanieczyszczenia i nieuporządkowanie procesu pracy, co może wpłynąć na właściwości betonu. Ignorowanie potrzeby natychmiastowej pielęgnacji po zagęszczeniu oznacza ryzyko pojawienia się wczesnych pęknięć, co jest krytyczne dla struktury podbudowy. W praktyce, nieprzestrzeganie zasad pielęgnacji prowadzi do nieodwracalnych uszkodzeń, które mogą zwiększyć koszty budowy oraz wpływać na bezpieczeństwo i trwałość całej konstrukcji. Dlatego tak ważne jest przestrzeganie dobrych praktyk w zakresie pielęgnacji, które są zdefiniowane w normach branżowych oraz uznawanych kodeksach budowlanych.

Pytanie 30

Na ilustracji przedstawiono etap wykonywania

Ilustracja do pytania
A. fundamentu pod przyszłe bariery ochronne w pasie rozdziału drogi.
B. drenu kamiennego w otoczce z geowłókniny w pasie rozdziału drogi.
C. fundamentu do ekranów akustycznych w poboczu drogi.
D. umocnienia pobocza drogi przy zastosowaniu geowłókniny.
Wybór odpowiedzi dotyczącej fundamentu do ekranów akustycznych w poboczu drogi nie jest właściwy, gdyż nie odnosi się on do przedstawionego etapu prac. Fundamenty do ekranów akustycznych są projektowane z myślą o kontroli hałasu, a ich budowa wymaga specjalistycznych rozwiązań i materiałów, co nie ma związku z układaniem geowłókniny ani drenu. Podobnie, umocnienie pobocza drogi przy zastosowaniu geowłókniny to technika, która ma na celu wzmocnienie struktury gruntu, jednak w kontekście zdjęcia nie ma widocznych działań związanych z taką pracą. Geowłóknina może być stosowana w różnych aplikacjach, ale w tym przypadku jej użycie w kontekście fundamentów lub umocnień jest mylące. Ponadto, odpowiedź dotycząca fundamentu pod bariery ochronne w pasie rozdziału drogi również jest niepoprawna, ponieważ faza budowy widoczna na ilustracji koncentruje się na drenie, a nie na fundamentach. Wybór niewłaściwej odpowiedzi często wynika z braku zrozumienia funkcjonowania systemów odwadniających w infrastrukturze drogowej oraz z nieumiejętności rozróżnienia między różnymi technologiami budowlanymi. Kluczowe jest przyswojenie wiedzy na temat zastosowania geowłóknin i drenów, które są niezbędne dla zapewnienia odpowiedniego odprowadzania wody oraz ochrony konstrukcji drogowych.

Pytanie 31

Na rysunku przedstawiono jeden z etapów wymiany

Ilustracja do pytania
A. sworznia gąsienicy.
B. dyszy skrapiającej.
C. bębna skrawającego.
D. zużytego freza.
Wybór odpowiedzi związanych z dyszą skrapiającą, sworzniem gąsienicy oraz bębnem skrawającym jest niepoprawny, ponieważ każda z tych opcji odnosi się do innych elementów maszynowych, które pełnią odmienne funkcje. Dysza skrapiająca jest elementem stosowanym w procesach chłodzenia lub smarowania, a jej głównym celem jest dostarczanie cieczy w odpowiedni sposób, aby zminimalizować tarcie i temperaturę podczas obróbczych operacji. Sworzeń gąsienicy natomiast jest częścią układu napędowego maszyn gąsienicowych, odpowiedzialną za przenoszenie obciążeń i umożliwiającą ruch gąsienic. Z kolei bęben skrawający to element stosowany w obrabiarkach, który służy do skrawania i wymaga sprawności narzędzi w celu uzyskania precyzyjnych wymiarów. Wybierając te odpowiedzi, można pomylić ich właściwe funkcje oraz zastosowanie w praktyce, co prowadzi do błędnych wniosków. Poprawne zrozumienie zastosowania narzędzi skrawających, takich jak frezy, jest kluczowe w procesach obróbczych, a ich wymiana jest istotna dla utrzymania efektywności i jakości pracy. Głębsza analiza przyczyn błędnych wyborów pokazuje, że nieprecyzyjne zrozumienie ról poszczególnych komponentów w maszynach oraz ich zastosowań może prowadzić do niewłaściwych decyzji w kontekście konserwacji i wymiany narzędzi. Zrozumienie tych podstawowych koncepcji jest niezbędne dla każdego specjalisty w branży obróbczej.

Pytanie 32

Oblicz, ile m2 kostki betonowej jest potrzebnej do stworzenia ścieżki rowerowej o szerokości 2,00 m i długości 200,00 m, jeśli zużycie kostki wynosi 102,5 m2 na 100 m2 tej nawierzchni?

A. 402,50 m2
B. 410,00 m2
C. 405,50 m2
D. 400,00 m2
Dobra robota! Odpowiedź 410,00 m² jest właściwa, a żeby do tego dojść, musimy przeanalizować wymiary ścieżki oraz zużycie kostki. Więc tak, najpierw liczymy powierzchnię ścieżki. Mamy szerokość 2,00 m i długość 200,00 m, co daje nam 2,00 m razy 200,00 m, czyli 400,00 m². Potem musimy pomyśleć o zużyciu kostki. Dla każdego 100 m² nawierzchni potrzebujemy 102,5 m² kostki. Dlatego, dla naszej 400 m² ścieżki, zużycie wyniesie (102,5 m² / 100 m²) razy 400,00 m², co daje 410,00 m². Takie podejście jest zgodne z tym, co dobre w budownictwie – zawsze zwracamy uwagę na straty materiałowe i zapasy. Przykładowo, w budowie dróg czy chodników, precyzyjne obliczenia to klucz do długowieczności i bezpieczeństwa. Warto też pamiętać, że w projekcie ścieżek rowerowych nie chodzi tylko o obliczenia materiałów, ale też o ich jakość i sposób układania, bo to wpływa na komfort i trwałość użytkowania.

Pytanie 33

Z zamieszczonego przekroju poprzecznego drogi wynika, że warstwa podbudowy wykonana jest

Ilustracja do pytania
A. z chudego betonu.
B. z podsypki cementowo-piaskowej i chudego betonu.
C. z podsypki cementowo-piaskowej.
D. z podsypki cementowo-piaskowej, chudego betonu i piasku.
Wybór jednej z pozostałych odpowiedzi może być wynikiem nieporozumienia dotyczącego materiałów stosowanych w budowie dróg. Podsypka cementowo-piaskowa, choć istotna w kontekście budowy, nie może być uznana za odpowiednią warstwę podbudowy w opisywanym kontekście. Ten typ materiału jest zazwyczaj stosowany w warstwie wyrównawczej lub jako podkład pod inne elementy, ale nie spełnia wymagań stawianych dla warstwy podbudowy. Przykładowo, podsypka cementowo-piaskowa ma właściwości, które nie gwarantują wystarczającej nośności oraz stabilności, co jest kluczowe dla warstwy podbudowy, mającej na celu rozłożenie obciążeń działających na nawierzchnię drogi. W przypadku chudego betonu, jego niski współczynnik skurczu oraz odpowiednia przepuszczalność wód gruntowych czynią go znacznie bardziej odpowiednim materiałem. Chudy beton jest również bardziej odporny na współczesne obciążenia dynamiczne, jakie generują pojazdy, co przyczynia się do dłuższej trwałości i mniejszej potrzeby konserwacji. Dlatego warto zwrócić uwagę na znaczenie prawidłowego doboru materiałów w procesie budowy drogi, aby uniknąć niekorzystnych konsekwencji dla jej użytkowania i trwałości. Zrozumienie różnicy między tymi materiałami jest kluczowe w procesie projektowania oraz realizacji inwestycji budowlanych.

Pytanie 34

Zbyt wysokie ciśnienie w systemie hydraulicznym koparko-ładowarki, która ma wbudowany zawór bezpieczeństwa, może prowadzić do

A. spadku ładunku na ziemię
B. pęknięcia węża hydraulicznego
C. nadmiernego zużycia lemiesza
D. przegrzania silnika
Zbyt wysokie ciśnienie w układzie hydraulicznym koparko-ładowarki może prowadzić do pęknięcia węża hydraulicznego, co jest poważnym zagrożeniem zarówno dla sprzętu, jak i bezpieczeństwa operatora. Pęknięcie węża często wynika z przekroczenia nominalnych wartości ciśnienia, które w układach hydraulicznych są ściśle określone przez producentów i normy branżowe. Węże hydrauliczne mają określone limity ciśnienia, które nie powinny być przekraczane, aby zapewnić ich prawidłowe działanie. W praktyce, zbyt wysokie ciśnienie może prowadzić do uszkodzenia materiału węża, co skutkuje wyciekiem oleju hydraulicznym, a w konsekwencji może prowadzić do awarii całego układu hydraulicznego. Regularne kontrole stanu technicznego węży, ich wymiana zgodnie z harmonogramem serwisowym oraz monitorowanie ciśnienia roboczego są kluczowymi elementami zapewnienia bezpieczeństwa i efektywności operacyjnej koparko-ładowarki.

Pytanie 35

Na podstawie zamieszczonego schematu określ, w jakiej minimalnej odległości od prowadzonych robót należy ustawić znaki ostrzegawcze.

Ilustracja do pytania
A. 350 m
B. 150 m
C. 100 m
D. 250 m
Wybór odpowiedzi 100 m, 150 m lub 350 m jest nieprawidłowy z kilku powodów. Po pierwsze, odległości te są niewystarczające, aby zapewnić odpowiedni czas reakcji kierowców na zbliżające się roboty drogowe. Ustawienie znaków ostrzegawczych w odległości mniejszej niż 250 m może prowadzić do sytuacji, w której kierowcy nie zdążą dostosować swojej prędkości bądź zmienić toru jazdy, co stwarza zagrożenie wypadków. Odległość 100 m lub 150 m, chociaż teoretycznie może wydawać się wystarczająca w niektórych warunkach, nie uwzględnia specyfiki ruchu drogowego, w tym różnych prędkości pojazdów oraz potencjalnych problemów z widocznością. Co więcej, wybór 350 m, chociaż zbyt duży, również może wprowadzać w błąd; w praktyce ustalenie zbyt dużej odległości może skutkować marnowaniem przestrzeni na drodze, co również nie jest zalecane. Podsumowując, kluczowe jest zrozumienie, że odpowiednie ustawienie znaków ostrzegawczych jest nie tylko kwestią zgodności z przepisami, ale także wpływa na bezpieczeństwo i płynność ruchu drogowego. Przestrzeganie standardów w tej dziedzinie jest niezbędne dla ochrony wszystkich uczestników ruchu.

Pytanie 36

Jeżeli podczas wykonywania wykopu obserwuje się intensywny napływ wód gruntowych i konieczne jest okresowe obniżenie zwierciadła wody gruntowej (ZWG), to aby wytworzyć w rejonie tego wykopu lejek depresyjny, należy zastosować

A. rowy odwadniające
B. ścieki
C. dreny poziome
D. igłofiltry
Igłofiltry to naprawdę świetna metoda na obniżanie poziomu wody gruntowej. Zwłaszcza gdy mamy do czynienia z dużym napływem wód do wykopów, to one są jak znalazł! Działają tak, że wokół wykopu tworzy się lokalny lejek depresyjny, co pozwala lepiej kontrolować wodę. Dzięki tym perforowanym rurkom w gruncie mamy możliwość skutecznego odprowadzania wody, co zdecydowanie ułatwia prace budowlane, gdy warunki nie są zbyt sprzyjające. W budownictwie hydrotechnicznym dobrze jest stosować igłofiltry, bo w pewnych sytuacjach inne metody, jak dreny poziome, mogą nie wystarczyć. Na przykład, przy budowie tuneli czy fundamentów w miejscach, gdzie wody gruntowe są na wysokim poziomie, igłofiltry naprawdę dają radę i tworzą bezpieczniejsze warunki pracy, co zmniejsza ryzyko osunięć. Moim zdaniem to rozwiązanie jest naprawdę godne polecenia w takich warunkach.

Pytanie 37

Podczas realizacji nasypu brakujące ilości ziemi są pozyskiwane w obrębie strefy robót drogowych?

A. z odkładu
B. z nasypu
C. z ukopu
D. z wykopu
Odpowiedzi "z nasypu", "z wykopu" oraz "z odłkadu" są niepoprawne i wynika to z kilku kluczowych przyczyn. Pobieranie mas ziemnych z nasypu jest nieefektywne, ponieważ nasyp ma na celu podnoszenie poziomu terenu, a jego usunięcie mogłoby naruszyć stabilność całej konstrukcji. Efektem ubocznym takiego działania może być osunięcie się gruntów, co stanowi poważne zagrożenie dla bezpieczeństwa użytkowników drogi. Z drugiej strony, pobieranie mas z wykopu, choć technicznie możliwe, nie jest optymalnym rozwiązaniem. To podejście może prowadzić do nadmiernej eksploatacji gruntów i osłabienia struktury, co jest sprzeczne z zasadami dobrego zarządzania projektami budowlanymi. W przypadku odpowiedzi „z odłkadu”, nie jest to termin powszechnie stosowany w branży budowlanej; właściwym terminem byłoby „odkład”, co odnosi się do materiałów, które zostały usunięte, lecz nie są aktualnie wykorzystywane. Użycie takich terminów w niepoprawny sposób może wprowadzać w błąd i nieświadome osoby mogą sądzić, że istnieje możliwość legalnego poboru mas ziemnych z odpadów, co w rzeczywistości jest nieadekwatne. Kluczowe jest zrozumienie, że odpowiednie zarządzanie masami ziemnymi, w tym ich pozyskiwanie i składowanie, powinno być zgodne z obowiązującymi normami, a także praktykami zrównoważonego rozwoju, co pozwala na efektywne wykorzystanie zasobów oraz minimalizację negatywnego wpływu na środowisko.

Pytanie 38

Transport mieszanki asfaltowej z wytwórni na budowę odbywa się

A. samochodem termosem
B. cysterną z pompą
C. wozidłem
D. beczkowozem
Transport mieszanki betonu asfaltowego wymaga szczególnej ostrożności w doborze odpowiedniego środka transportu, ponieważ niewłaściwe podejście może prowadzić do problemów z jakością materiału. Odpowiedzi sugerujące cysternę z pompą czy beczkowóz są nieodpowiednie, ponieważ te pojazdy są przeznaczone do transportu cieczy, a nie materiałów o stałej konsystencji, jak mieszanka asfaltowa. Takie pojazdy mogą nie zapewnić odpowiedniej kontroli temperatury, co jest kluczowe dla zachowania właściwości betonu asfaltowego. Wybór wozidła również nie jest trafny, ponieważ tego typu pojazdy nie są w stanie utrzymać stabilnej temperatury. Niezrozumienie różnicy między materiałami transportowanymi przez te pojazdy a wymaganiami termicznymi betonu asfaltowego prowadzi do błędnych wniosków. Podczas przewozu betonu asfaltowego, kluczowe jest, aby materiał dotarł na miejsce budowy w odpowiednim stanie, co wymaga zastosowania specjalistycznych rozwiązań, takich jak samochód termosem, który jest przystosowany do tego celu. Dobór właściwego środka transportu powinien być zawsze dostosowany do specyfiki materiału, aby uniknąć problemów z jego późniejszymi właściwościami użytkowymi.

Pytanie 39

Jaką ilość ton masy zalewowej trzeba zamówić, aby przeprowadzić uzupełnienie szczelin poprzecznych i podłużnych w górnej warstwie nawierzchni betonowej na dwóch jezdniach drogi o długości 1200 m i szerokości 7,0 m każda, jeżeli zapotrzebowanie na masę zalewową przy wykonaniu 100 m2 takiej nawierzchni wynosi 0,07 t?

A. 11,76t
B. 5,88 t
C. 84,00 t
D. 168,00 t
Wybierając inne odpowiedzi, można zauważyć kilka powszechnych błędów związanych z obliczaniami oraz interpretacją danych. Na przykład, odpowiedzi takie jak 5,88 t czy 84,00 t mogły wynikać z niepoprawnego przeliczenia powierzchni jezdni lub niewłaściwego zastosowania współczynnika zużycia materiału. Często zdarza się, że osoby odpowiadające nie uwzględniają całkowitej powierzchni obu jezdni, co prowadzi do zaniżenia ilości niezbędnej masy zalewowej. Inny błąd to pomylenie jednostek obliczeniowych lub nieprawidłowe obliczenia proporcjonalne, co może skutkować brakiem precyzji. Na przykład, jeżeli obliczenia opierają się na założeniu, że zużycie materiału dotyczy tylko jednej jezdni, to powstaje rażąca różnica w końcowym wyniku. W praktyce inżynieryjnej, zwłaszcza w budownictwie drogowym, błędne kalkulacje mogą prowadzić do poważnych konsekwencji, takich jak opóźnienia w realizacji projektu, przekroczenia budżetu, a nawet problemy z jakością wykonania. Dlatego tak ważne jest przestrzeganie standardów, takich jak normy dotyczące materiałów budowlanych oraz metody obliczeń, które zapewniają dokładność i rzetelność projektów.

Pytanie 40

Długość łuku kołowego trasy przedstawionego na zamieszczonym fragmencie planu sytuacyjnego wynosi

Ilustracja do pytania
A. 6,25 m
B. 42,57 m
C. 85,16 m
D. 43,76 m
Wybór odpowiedzi, która nie jest poprawna, może wynikać z nieprecyzyjnego zrozumienia zadania lub błędnej interpretacji danych przedstawionych na planie sytuacyjnym. Odpowiedzi takie jak 42,57 m, 43,76 m czy 6,25 m mogą wskazywać na mylenie długości łuku z innymi miarami, takimi jak na przykład promień lub długość prostego odcinka trasy. Kluczowym aspektem w obliczaniu długości łuku kołowego jest zrozumienie kąta łuku oraz promienia krzywizny. Niektórzy mogą pomylić długość łuku z dystansem pomiędzy dwoma punktami na trasie lub przyjąć niewłaściwy promień krzywej, co prowadzi do błędnych wyników. W kontekście inżynierii drogowej, zrozumienie podstawowych zasad geometrii dróg oraz umiejętność prawidłowej analizy planów sytuacyjnych są kluczowe. Warto także zwrócić uwagę, że w praktyce projektowej błędy w obliczeniach długości łuku mogą prowadzić do problemów z ruchem drogowym, w tym zwiększonego ryzyka wypadków. Dlatego ważne jest, aby szczegółowo analizować każdy element projektu, a także stosować się do standardów branżowych, które zapewniają, że wszystkie obliczenia są wykonywane zgodnie z przyjętymi normami i praktykami.
