Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 7 maja 2026 22:43
Data zakończenia: 7 maja 2026 23:02

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który z przedstawionych schematów połączenia uzwojenia wzbudzenia silnika prądu stałego zrealizowany jest bocznikowo?

A. D.

B. C.

C. B.

D. A.

Wskaźniki połączeń uzwojenia wzbudzenia silnika prądu stałego są kluczowe dla zrozumienia zasady działania tych urządzeń. Połączenie szeregowe, które można by pomylić z bocznikowym, łączy uzwojenie wzbudzenia w taki sposób, że prąd płynący przez uzwojenie główne również przechodzi przez uzwojenie wzbudzenia. Tego rodzaju połączenie prowadzi do sytuacji, w której zmiany obciążenia silnika wpływają na jego wzbudzenie, co może prowadzić do niestabilnej pracy. Z kolei połączenia w innych konfiguracjach, takich jak połączenie równoległe, mogą być mylnie interpretowane jako bocznikowe, jednak różnią się one zasadniczo funkcjonalnością. W przypadku połączenia równoległego, uzwojenia są zasilane z tego samego źródła, co prowadzi do zjawiska rozdzielenia prądu, ale nie zapewnia typowych korzyści uzyskiwanych w połączeniu bocznikowym, takich jak stabilizacja momentu obrotowego. Wybierając odpowiednie połączenie, należy kierować się zasadą, że każde z nich pełni inną rolę w systemie i ma swoje specyficzne zastosowania. Zrozumienie tych różnic jest niezbędne dla każdego inżyniera czy technika pracującego z silnikami prądu stałego, by móc efektywnie projektować i diagnozować układy napędowe.

Pytanie 2

Ile minimalnie 8 bitowych portów we/wy powinien posiadać mikrokontroler PIC wyposażony w szeregowy
8-bitowy przetwornik analogowo-cyfrowy oznaczony ADC0831, aby można było zrealizować układ mechatroniczny przedstawiony na rysunku?

A. 4 porty.

B. 3 porty.

C. 2 porty.

D. 5 portów.

Odpowiedź, że mikrokontroler PIC powinien mieć minimum 2 porty we/wy, jest prawidłowa z uwagi na sposób komunikacji z przetwornikiem analogowo-cyfrowym ADC0831 oraz wymagania dotyczące sterowania silnikiem krokowym. Przetwornik ADC0831 wykorzystuje szeregowy interfejs komunikacyjny, co pozwala na przesyłanie danych za pomocą jednego portu. Dokładniej, jeden port wejściowy jest wymagany do odbioru 8-bitowej informacji analogowej przetworzonej na sygnał cyfrowy. Z drugiej strony, do sterowania silnikiem krokowym EDE1200 potrzebny jest przynajmniej jeden port wyjściowy, który będzie odpowiedzialny za przekazywanie sygnałów sterujących, takich jak kierunek oraz impulsy krokowe. W praktyce, wiele systemów mechatronicznych stosuje minimalizację liczby portów, co jest zgodne z dobrą praktyką inżynieryjną, aby uprościć projekt oraz zmniejszyć koszty produkcji. Dzięki temu, odpowiedź sugerująca 2 porty we/wy stanowi optymalne rozwiązanie, które spełnia wymagania funkcjonalne układu, jednocześnie pozwalając na efektywne zarządzanie zasobami mikrokontrolera.

Pytanie 3

Na rysunku przedstawiono przekładnię o zębach

A. łukowych.

B. prostych.

C. daszkowych.

D. śrubowych.

Odpowiedź "łukowych" jest prawidłowa, ponieważ zęby łukowe charakteryzują się zakrzywionym kształtem, co zapewnia ich lepszą współpracę i przenoszenie obciążeń. Przekładnie zębate z zębami łukowymi są szeroko stosowane w przemyśle, zwłaszcza w aplikacjach wymagających cichej i precyzyjnej pracy, takich jak w przekładniach samochodowych, gdzie redukcja hałasu i drgań jest kluczowa dla komfortu użytkowania. W porównaniu do zębów prostych, zęby łukowe oferują znacznie lepsze właściwości eksploatacyjne, w tym zwiększoną trwałość oraz mniejsze zużycie. W praktyce, takie przekładnie są stosowane w wielu mechanizmach, od maszyn przemysłowych po urządzenia codziennego użytku, spełniając normy branżowe i dobre praktyki inżynieryjne, które zalecają stosowanie zębów łukowych w sytuacjach, gdzie liczy się wydajność i niezawodność.

Pytanie 4

Aby zweryfikować ciągłość połączeń elektrycznych pomiędzy różnymi elementami systemu, należy skorzystać z

A. amperomierza

B. woltomierza

C. wskaźnika napięcia

D. omomierza

Użycie woltomierza do sprawdzania ciągłości połączeń elektrycznych jest nieodpowiednie, ponieważ urządzenie to mierzy napięcie, a nie opór. Woltomierze są wykorzystywane głównie do oceny poziomu napięcia w obwodzie, co nie jest wystarczające do weryfikacji, czy połączenia są prawidłowe. W sytuacji, gdy przewody są przerwane, woltomierz pokaże zerowe napięcie, co może prowadzić do błędnych wniosków dotyczących stanu instalacji. Podobnie, amperomierz, który mierzy natężenie prądu, również nie dostarcza informacji o ciągłości obwodu. Jeżeli połączenie jest przerwane, amperomierz wykazuje zerowy prąd, co może wprowadzać w błąd podczas diagnostyki problemów elektrycznych. Wskaźnik napięcia wyłącznie sygnalizuje obecność napięcia w obwodzie, ale nie jest w stanie zidentyfikować przerw w łączności. Działania oparte na użyciu tych urządzeń mogą prowadzić do uproszczonego myślenia oraz pomijania kluczowych testów, które są niezbędne dla zapewnienia bezpieczeństwa instalacji. W praktyce, pomijanie zastosowania omomierza w testach ciągłości obwodu może skutkować poważnymi konsekwencjami, dlatego kluczowe jest zrozumienie funkcji każdego z tych narzędzi oraz ich odpowiednich zastosowań w diagnostyce. W kontekście standardów branżowych, zalecenia jasno wskazują na konieczność pomiaru oporu dla zapewnienia prawidłowej pracy systemów elektrycznych.

Pytanie 5

Jaka jest objętość oleju w cylindrze siłownika o powierzchni roboczej 20,3 cm2 oraz skoku 200 mm?

A. 406,00 cm3

B. 40,60 cm3

C. 4,06 cm3

D. 4060,00 cm3

Wielu użytkowników może pomylić się w obliczeniach objętości cylindra siłownika, co często wynika z niepełnego zrozumienia wzoru na objętość V = A * h. Niepoprawne odpowiedzi, takie jak 4060,00 cm3, 40,60 cm3 czy 4,06 cm3, mogą być wynikiem błędnych przeliczeń lub nieodpowiedniego przeliczenia jednostek. Na przykład, przy odpowiedzi 4060,00 cm3, użytkownik może błędnie założyć, że skok cylindra powinien być bezpośrednio dodany jako wartość w cm, nie przeliczywszy milimetrów na centymetry. Z kolei 40,60 cm3 może sugerować, że użytkownik źle zinterpretował powierzchnię roboczą, być może myląc jednostki lub pomijając istotne przeliczenia. Natomiast odpowiedź 4,06 cm3 jest rażąco nieadekwatna, co może świadczyć o pominięciu kluczowych elementów w procesie obliczeń. Kluczowym krokiem jest prawidłowe zrozumienie i przeliczenie jednostek, co jest niezbędne dla uzyskania właściwych wyników. W praktyce, właściwe obliczenia objętości siłownika mają znaczenie dla wydajności hydrauliki, a ich błędy mogą prowadzić do niewłaściwego doboru komponentów, co w efekcie może wpłynąć na całościową efektywność systemu oraz jego bezpieczeństwo operacyjne.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

Pracownik obsługujący urządzenia pneumatyczne generujące wibracje powinien mieć na sobie

A. buty na gumowej podeszwie

B. okulary ochronne

C. fartuch ochronny

D. kask ochronny

Buty na gumowej podeszwie stanowią kluczowy element ochrony w środowisku pracy z urządzeniami pneumatycznymi, które mogą generować drgania. Te drgania mogą przenikać przez podłogę, co w dłuższym czasie może prowadzić do uszkodzenia stóp oraz stawów pracownika. Obuwie o gumowej podeszwie zapewnia lepszą przyczepność i amortyzację, co jest istotne w pracy z maszynami wytwarzającymi drgania. Przykładem zastosowania takiego obuwia może być praca w magazynach, gdzie używa się wózków widłowych – gumowe podeszwy pomagają w stabilności oraz redukują ryzyko poślizgnięcia. Zgodnie z normą PN-EN ISO 20345, obuwie robocze powinno być dostosowane do specyficznych warunków pracy, a wybór odpowiedniego obuwia może znacząco wpłynąć na bezpieczeństwo oraz komfort pracy. Dlatego istotne jest, aby pracownicy byli świadomi znaczenia odpowiedniego obuwia.

Pytanie 8

Sprężarka przepracowała w ciągu 3 miesięcy 500 godzin od początku jej zainstalowania w systemie. Na podstawie tabeli czynności konserwacyjnych wskaż rodzaj pracy konserwacyjnej, którą należy wykonać, aby utrzymać właściwą sprawność urządzenia.

Tabela czynności konserwacyjnych
Rodzaje prac konserwacyjnych	Harmonogram konserwacji
Rodzaje prac konserwacyjnych	Godziny pracy	Co najmniej
ZWYKŁE CZYNNOŚCI KONSERWACYJNE		Dwa razy w miesiącu
Odprowadzenie kondensatu	50	Raz w tygodniu
Czyszczenie wstępnego filtra powietrza	500	Raz w miesiącu
Sprawdzenie poziomu leju, uzupełnienie oleju	500
Czyszczenie filtra oleju	500
Sprawdzenie pasa transmisyjnego	1000	Raz w roku
Sprawdzenie zapchania i czyszczenie chłodnicy	2000	Raz w roku
Wymiana filtra powietrza	4000	Raz w roku
Wymiana filtra oleju	4000	Raz w roku
Wymiana filtra na wylocie oleju	4000	Raz w roku
Wymiana jednokierunkowego zaworu zlewowego	4000	Raz w roku

A. Wymiana filtra oleju.

B. Czyszczenie filtra oleju.

C. Wymiana całego oleju.

D. Sprawdzenie pasa transmisyjnego.

Czyszczenie filtra oleju to naprawdę ważna sprawa, jeśli chodzi o konserwację sprężarek. Powinno to być robione zgodnie z tym, co mówi producent i co jest uznawane za dobry standard w branży. Jak sprężarka ma za sobą 500 godzin pracy, to czyszczenie filtra ma na celu pozbycie się zanieczyszczeń i brudu, które mogą wpłynąć na jakość oleju. Utrzymanie filtra w czystości to dobra rzecz, bo to nie tylko poprawia wydajność silnika, ale też przedłuża jego trwałość, co jest zgodne z normami jakości. Gdybyśmy tego nie robili, sprężarka mogłaby się przegrzewać, a jej efektywność mogłaby spadać. Przykładem tego może być regularne serwisowanie sprzętu w fabrykach, gdzie niezawodność sprężarek jest kluczowa dla całej produkcji.

Pytanie 9

Jaką funkcję pełni element V2 w układzie przedstawionym na rysunku?

A. Zwiększa prędkość wysuwania tłoka siłownika.

B. Zwiększa prędkość wsuwania tłoka siłownika.

C. Zmniejsza prędkość wysuwania tłoka siłownika.

D. Zmniejsza prędkość wsuwania tłoka siłownika.

Wybór odpowiedzi, która sugeruje, że element V2 zmniejsza prędkość wsuwania tłoka siłownika, jest niepoprawny i wynika z nieporozumienia dotyczącego działania zaworu szybkiego spustu. Takie podejście może wynikać z błędnego założenia, że każdy zawór w układzie pneumatycznym działa w sposób ograniczający wydajność, co jest mylnym przekonaniem. W rzeczywistości, zawór V2 pełni rolę odwrotną, gdyż umożliwia swobodne odprowadzanie powietrza z komory siłownika, co skutkuje zwiększeniem prędkości wsuwania tłoka. Dodatkowo, wybór takiej odpowiedzi może być efektem niewłaściwego zrozumienia roli pozostałych elementów w układzie, takich jak dławik Z, który reguluje prędkość wysuwania, a nie wsuwania. Ważne jest, aby przy analizie układów pneumatycznych zrozumieć, że nie wszystkie zawory mają tę samą funkcję, a ich umiejscowienie w obiegu powietrza ma kluczowe znaczenie dla efektywności całego systemu. Zrozumienie, że dany element wpływa na określony aspekt pracy siłownika, pozwala uniknąć typowych błędów myślowych, które prowadzą do mylnych wniosków. W praktyce, nieprawidłowe interpretacje mogą prowadzić do niewłaściwego doboru komponentów w projektach, co może skutkować nieefektywnymi systemami lub nawet ich awariami. Dlatego tak istotne jest dokładne zrozumienie funkcji każdego elementu w układzie oraz ich wzajemnych interakcji.

Pytanie 10

Watomierz jest urządzeniem do pomiaru mocy

A. pozornej

B. chwilowej

C. biernej

D. czynnej

Watomierz, jako urządzenie pomiarowe, jest kluczowym narzędziem w dziedzinie elektroenergetyki, służącym do pomiaru mocy czynnej. Moc czynna, wyrażana w watach (W), to ta część mocy, która jest rzeczywiście wykorzystywana do wykonywania pracy, na przykład zasilania urządzeń elektrycznych. Watomierze znajdują zastosowanie zarówno w przemyśle, jak i w domowych instalacjach elektrycznych, umożliwiając monitorowanie zużycia energii i optymalizację procesów. Dzięki kilku typom watomierzy, w tym analogowym i cyfrowym, możemy dokładnie określić, ile energii zostaje przekształcone w pracę użyteczną, co jest kluczowe dla oceny efektywności energetycznej systemów elektrycznych. W praktyce, pomiar mocy czynnej pozwala na oszacowanie kosztów zużycia energii oraz wykrywanie niesprawności w urządzeniach, co jest zgodne z najlepszymi praktykami w zarządzaniu energią, w tym normami ISO 50001.

Pytanie 11

Podczas inspekcji systemu podnośnika hydraulicznego zauważono, że olej się spienia i jest wydobywany przez odpowietrznik zbiornika. Co może być przyczyną tej usterki?

A. Nieszczelność zaworu bezpieczeństwa

B. Wytarte pierścienie uszczelniające rozdzielaczy

C. Wytarte pierścienie uszczelniające tłokowe

D. Nieszczelność w przewodzie ssawnym pompy

Wybór odpowiedzi dotyczącej zużytych pierścieni uszczelniających rozdzielaczy, tłokowych pierścieni uszczelniających czy nieszczelnego zaworu bezpieczeństwa nietrafnie wskazuje na przyczynę spieniania oleju w układzie hydraulicznym. Pierścienie uszczelniające rozdzielaczy odpowiadają za kontrolowanie przepływu oleju, ale ich zużycie objawia się najczęściej przeciekiem oleju, a nie wytwarzaniem bąbelków powietrza. Podobnie, zużycie tłokowych pierścieni uszczelniających może prowadzić do utraty ciśnienia, co również nie jest bezpośrednio związane z problemem spieniania. Z kolei nieszczelny zawór bezpieczeństwa, choć może wpłynąć na ciśnienie w układzie, nie jest bezpośrednią przyczyną dostawania się powietrza do oleju. Niesprawność ta powoduje raczej niebezpieczne wzrosty ciśnienia niż spienienie oleju. Wysokiej jakości diagnostyka układów hydraulicznych powinna koncentrować się na wszystkich elementach, aby uniknąć błędnych wniosków. Typowym błędem myślowym w tym przypadku jest mylenie objawów i przyczyn, co często prowadzi do niewłaściwego rozwiązywania problemów i nieefektywnej konserwacji. Zamiast tego, kluczowe jest zrozumienie mechanizmu działania układu hydraulicznego oraz rzetelna analiza źródeł problemów, co pozwala na skuteczne ich usuwanie.

Pytanie 12

Który materiał o właściwościach podanych w tabeli należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?

	Gęstość ρ [g/cm³]	Granica plastyczności Re [MPa]
Materiał 1.	2,70	40
Materiał 2.	2,75	320
Materiał 3.	7,70	320
Materiał 4.	8,85	35

A. Materiał 4.

B. Materiał 2.

C. Materiał 1.

D. Materiał 3.

Wybierając inny materiał niż Materiał 2 do konstrukcji lekkiej i odpornej na odkształcenia, można napotkać kilka istotnych problemów. Materiał 1, choć charakteryzuje się niską gęstością, ma zbyt niską granicę plastyczności (40 MPa), co czyni go nieodpowiednim do zastosowań, gdzie wymagana jest odporność na obciążenia. Niska granica plastyczności oznacza, że materiał ten łatwo ulega deformacjom pod wpływem naprężeń, co w kontekście konstrukcji mechatronicznych może prowadzić do awarii systemu. Z kolei Materiał 3 i Materiał 4, mimo że mają wyższą granicę plastyczności, są znacznie cięższe. Wysoka masa tych materiałów naraża konstrukcję na trudności w mobilności, co jest istotnym czynnikiem, zwłaszcza w zastosowaniach przenośnych czy mobilnych. Wybór cięższych materiałów może także prowadzić do zwiększonego zużycia energii podczas transportu, co jest nieefektywne i sprzeczne z zasadami zrównoważonego rozwoju. W inżynierii, kluczowym aspektem jest umiejętność optymalizacji wyboru materiałów w celu zaspokojenia wymagań dotyczących wytrzymałości i masy, a także zgodność z normami branżowymi, które kładą nacisk na efektywność i bezpieczeństwo konstrukcji.

Pytanie 13

Jakie rozwiązanie pozwala na zwiększenie prędkości ruchu tłoka w siłowniku pneumatycznym?

A. zawór podwójnego sygnału

B. zawór szybkiego spustu

C. przełącznik obiegu

D. zawór zwrotny

Jak przeanalizujesz inne odpowiedzi, to łatwiej zrozumiesz, czemu nie pasują do pytania o prędkość ruchu tłoka w siłowniku pneumatycznym. Przełącznik obiegu nie wpływa bezpośrednio na tę prędkość, bo on głównie kieruje przepływem powietrza. Jego rola jest raczej w kontrolowaniu kierunku, a nie w regulacji prędkości. Zawór podwójnego sygnału też jest często stosowany do sterowania, ale jego głównym zadaniem jest zapewnienie dostępu do powietrza, co wpływa na synchronizację, ale nie przyspiesza samego ruchu. Zawór zwrotny natomiast zapobiega cofaniu się medium, co jest ważne w niektórych przypadkach, ale też nie ma wpływu na prędkość ruchu tłoka. Często można pomylić te różne funkcje zaworów z ich wpływem na dynamikę ruchu. W automatyce pneumatycznej warto mieć na uwadze, że każdy komponent ma swoją rolę i trzeba je dobierać do konkretnych potrzeb procesu. Zrozumienie tych detali jest kluczowe, żeby prawidłowo projektować i optymalizować instalacje pneumatyczne.

Pytanie 14

Siłowniki do bramy powinny być zamontowane w poziomej orientacji. Jakie narzędzie należy użyć do właściwego zamocowania siłowników?

A. kątomierz

B. przymiar liniowy

C. poziomnicę

D. czujnik zegarowy

Poziomnica jest narzędziem niezbędnym do precyzyjnego ustawienia siłowników w pozycji poziomej, co jest kluczowe dla prawidłowego działania bramy. Użycie poziomnicy pozwala na dokładne pomiary, które zapewniają, że siłowniki będą pracować w optymalnych warunkach, co z kolei wpływa na ich żywotność i efektywność. Na przykład, podczas montażu bramy przesuwnej, brak precyzyjnego ustawienia siłowników może prowadzić do ich uszkodzenia w wyniku nadmiernego obciążenia lub niewłaściwego działania mechanizmu. Dodatkowo, stosowanie poziomnicy jest zgodne z najlepszymi praktykami montażowymi, które zalecają regularne sprawdzanie poziomu oraz wyrównania elementów konstrukcji. Ważne jest również, aby pamiętać, że ustawienie siłowników w pozycji poziomej wpływa na równomierność działania bramy, co jest istotne z perspektywy bezpieczeństwa użytkowania. Dlatego poziomnica jest kluczowym narzędziem w procesie instalacji siłowników, a jej kompetentne użycie ma fundamentalne znaczenie dla sukcesu całego projektu.

Pytanie 15

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

Na podstawie przedstawionej noty katalogowej termostatu HONEYWELL 3455RC określ temperaturę otwarcia oraz amplitudę.

Typ czujnika	termostat
Konfiguracja wyjścia	NC
Temperatura otwarcia	18°C
Temperatura zamknięcia	-1°C
Prąd pracy maks.	10A
Napięcie pracy maks.	240V AC
Przyłącze	konektory 6,4mm

A. Temperatura otwarcia 18°C, amplituda -1°C

B. Temperatura otwarcia 18°C, amplituda 17°C

C. Temperatura otwarcia 18°C, amplituda 19°C

D. Temperatura otwarcia -1°C, amplituda 18°C

Odpowiedź jest poprawna! Temperaturę otwarcia ustawiono na 18°C, a amplituda wynosi 19°C. Z tego wynika, że termostat HONEYWELL 3455RC zaczyna działać, gdy temperatura osiągnie 18°C. Amplituda wskazuje, że różnica między temperaturą otwarcia a zamknięcia to 19°C. W takim razie, temperatura zamknięcia powinna wynosić -1°C. Te parametry mają duże znaczenie w projektowaniu systemów HVAC, bo precyzyjne zarządzanie temperaturą jest ważne, żeby użytkownicy czuli się komfortowo i żeby oszczędzać energię. Na przykład, w systemach grzewczych dobrze skalibrowany termostat pomaga uniknąć niepotrzebnego zużycia energii i poprawia efektywność grzewczą. A odpowiednio dobrane parametry termostatów wpływają na to, jak działają systemy klimatyzacyjne i grzewcze, co jest istotne w naszej branży.

Pytanie 17

Jakie z czynności związanych z wymianą oleju oraz filtrów w zasilaczu hydraulicznym powinno być zrealizowane jako ostatnie?

A. Odkręcić śruby mocujące pokrywę do zbiornika, zdjąć pokrywę, dokładnie oczyścić i przepłukać zbiornik

B. Odłączyć wszystkie obwody, wyłączyć zasilanie, odkręcić śrubę odpowietrzającą lub wyjąć korek wlewowy i lekko przechylając zasilacz zlać olej

C. Zamienić uszczelkę między zbiornikiem a pokrywą oraz wymienić wkłady filtrujące, a później połączyć zbiornik z pokrywą, przestrzegając zalecanej siły dokręcania

D. Wlać olej do właściwego poziomu i włączyć zasilanie, aby umożliwić samoczynne odpowietrzenie

Właściwy przebieg czynności przy wymianie oleju i filtrów w zasilaczu hydraulicznym powinien kończyć się wlaniem nowego oleju do odpowiedniego poziomu i włączeniem zasilania. Jest to kluczowy etap, ponieważ zapewnia prawidłowe funkcjonowanie systemu hydraulicznego. Po napełnieniu zbiornika olejem, należy uruchomić zasilacz, co pozwala na samoczynne odpowietrzenie układu. W praktyce, odpowietrzanie jest istotne, ponieważ usunięcie powietrza z układu hydraulicznego zapobiega powstawaniu kawitacji, a tym samym zwiększa efektywność i żywotność urządzeń. Zgodnie z wytycznymi producentów zasilaczy hydraulicznych, tego rodzaju czynności powinny być zawsze wykonywane według ścisłych norm, aby zapewnić bezpieczeństwo i niezawodność systemu. Na przykład, jeżeli w systemie pozostało powietrze, może to prowadzić do nieprawidłowego działania siłowników, co negatywnie wpływa na dokładność operacji hydraulicznych. Zatem, kluczowe znaczenie ma również monitorowanie poziomu oleju oraz regularne sprawdzanie stanu filtrów, co jest zgodne z praktykami zarządzania konserwacją w branży hydraulicznej.

Pytanie 18

Którego z przedstawionych na ilustracjach elementów należy użyć do połączenia pneumatycznego przewodu gumowego z instalacją sprężonego powietrza wyposażoną w gniazdo szybkozłącza?

A. Elementu 4.

B. Elementu 3.

C. Elementu 2.

D. Elementu 1.

Element 4, czyli szybkozłącze pneumatyczne, to naprawdę ważny element w systemach sprężonego powietrza. Dzięki swojej konstrukcji można je szybko i łatwo podłączać i odłączać przewody, co jest mega istotne w różnych branżach. Gdy technicy potrzebują na przysłowiowego „hop siup” wymienić narzędzie, to właśnie te szybkozłącza daje im taką możliwość. Co więcej, są one projektowane zgodnie z odpowiednimi normami, więc można na nich polegać. Ważne jest, żeby dbać o ich stan i kontrolować je co jakiś czas, bo nieszczelności mogą narobić sporo kłopotów i kosztów. No i w ogóle – znajomość tych złącz i umiejętność ich prawidłowego używania to podstawa w pracy z pneumatyką, bez tego ciężko by było!

Pytanie 19

Silnik elektryczny generuje hałas z powodu kontaktu wentylatora z osłoną wentylacyjną. Aby obniżyć poziom hałasu, należy

A. wyprostować skrzywiony wentylator lub osłonę

B. wycentrować wirnik w stojanie

C. wymienić łożyska silnika

D. dokręcić śruby mocujące osłonę wentylatora

Fajnie, że pomyślałeś o prostowaniu tego skrzywionego wentylatora albo osłony. To ważne, bo jak coś jest krzywe, to wentylator może się ocierać o osłonę i robić hałas. Kiedy wentylator jest dobrze wyważony i ma odpowiednią geometrię, to działa lepiej i nie drga tak. Można nawet użyć wyważarek dynamicznych, żeby dokładnie dopasować kształt i wagę wirnika. Z mojego doświadczenia, przed włączeniem silnika warto zrobić szybką inspekcję wizualną, żeby zobaczyć, czy wszystko wygląda w porządku. No i warto trzymać się norm ISO, bo regularna konserwacja wentylatorów jest kluczowa, żeby długo działały. Dobrze też zapisywać, co już się sprawdziło, bo wtedy łatwiej monitorować stan techniczny urządzenia i przewidywać, kiedy może być potrzebny serwis.

Pytanie 20

Którego z kluczy należy użyć do wykonania połączenia gwintowego śruby z gniazdem sześciokątnym?

A. A.

B. C.

C. B.

D. D.

Odpowiedź A jest prawidłowa, ponieważ klucz imbusowy, pasujący do gniazda sześciokątnego, jest narzędziem odpowiednim do wykonania połączenia gwintowego śruby z gniazdem sześciokątnym. Klucze imbusowe są dedykowane do odkręcania i dokręcania śrub z gniazdem sześciokątnym wewnętrznym, co zapewnia stabilność i bezpieczeństwo połączenia. Przykładem zastosowania klucza imbusowego jest montaż mebli, gdzie śruby imbusowe są często stosowane ze względu na ich estetykę i łatwość użycia. Zgodnie z normami ISO, klucze imbusowe powinny być wykonane z materiałów odpornych na zużycie, co wydłuża ich żywotność. Dobre praktyki wskazują, że dobierając klucz do śruby, należy zwrócić uwagę na odpowiedni rozmiar oraz kształt, aby uniknąć uszkodzenia gniazda. Niewłaściwie dobrany klucz może prowadzić do strippingu śruby, co utrudni jej późniejsze wykręcanie.

Pytanie 21

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

Jaką wartość znamionową ma natężenie prądu wzbudzenia silnika prądu stałego, którego dane techniczne zamieszczono w ramce?

- Motor	Nr 200	26 976
230 V		2,2 A
0,3 W	S1	cos φ –
2000 min^-1		– Hz
ERR.	230 V	0,45 A
I. KL	F	IP23
	VDE 0530

A. 2,65 A

B. 2,20 A

C. 0,45 A

D. 1,75 A

Odpowiedź 0,45 A jest prawidłowa, ponieważ w danych technicznych silnika prądu stałego dokładnie podano wartość natężenia prądu wzbudzenia. Zrozumienie wartości znamionowej prądu wzbudzenia jest kluczowe dla efektywnego projektowania i eksploatacji systemów elektrycznych. Prąd wzbudzenia wpływa na pole magnetyczne generowane przez wirnik silnika, co ma bezpośredni wpływ na jego wydajność oraz moment obrotowy. W praktyce, dobór odpowiedniego natężenia prądu wzbudzenia zapewnia optymalną pracę silnika, co jest zgodne z normami IEC dotyczących silników elektrycznych. W inżynierii energetycznej, znajomość tych wartości jest kluczowa przy projektowaniu obwodów zasilających i systemów automatyki, co pozwala na efektywne zarządzanie energią oraz minimalizację strat. Warto również zwrócić uwagę na to, że niewłaściwy dobór wartości prądu wzbudzenia może prowadzić do nadmiernych wahań momentu obrotowego i obniżonej efektywności energetycznej, co jest niezgodne z dobrymi praktykami w branży.

Pytanie 23

Jakim symbolem literowym określa się zmienną wyjściową w sterowniku PLC?

A. T

B. R

C. I

D. Q

Wybór niepoprawnej odpowiedzi może wynikać z niepełnego zrozumienia standardów oznaczania zmiennych w kontekście programowania PLC. Symbol 'I' oznacza wejścia, co jest mylące, ponieważ skupia się na sygnałach, które są wprowadzane do systemu, a nie na sygnałach wyjściowych. Z kolei 'R' odnosi się do rejestrów, które są używane do przechowywania stanu lub wartości, ale nie są bezpośrednio związane z wyjściami. 'T' symbolizuje timery, czyli zmienne używane do rejestrowania czasu, co również nie ma związku z sygnałami wyjściowymi. Nieprawidłowe odpowiedzi mogą sugerować brak wiedzy na temat podstawowych konwencji oznaczania i funkcji w systemach automatyki. W praktyce, zrozumienie i umiejętność odróżniania tych symboli jest niezbędne do skutecznego projektowania i programowania aplikacji PLC. W kontekście pracy z PLC, kluczowe jest nie tylko poznawanie funkcji i oznaczeń, ale również umiejętność ich zastosowania w praktyce inżynieryjnej. Właściwe definiowanie zmiennych wyjściowych, takich jak 'Q', pozwala na skuteczną kontrolę procesów oraz interakcję z urządzeniami wykonawczymi, co jest fundamentem każdego projektu automatyzacyjnego.

Pytanie 24

Proces oceny stanu technicznego elementu mechanicznego zaczyna się od

A. obróbki

B. montażu

C. pomiarów

D. oględzin

Oględziny są pierwszym krokiem w ocenie stanu technicznego podzespołów mechanicznych, ponieważ pozwalają na wstępną identyfikację ewentualnych uszkodzeń, zużycia czy nieprawidłowości. W trakcie oględzin należy zwrócić uwagę na widoczne oznaki uszkodzeń, takie jak pęknięcia, wgniecenia, korozja czy nieszczelności. Dobrą praktyką jest stosowanie standardów takich jak ISO 9001, które podkreślają znaczenie systematycznego podejścia do oceny stanu technicznego. W praktyce inżynierskiej, oględziny są często wspierane narzędziami wizualnymi, takimi jak mikroskopy, kamery inspekcyjne czy oświetlenie UV, co umożliwia dokładniejsze zidentyfikowanie problemów. Na przykład, w przypadku oceny stanu łożysk, oględziny mogą ujawnić wyciek smaru lub oznaki przegrzania, co jest kluczowe dla dalszych działań, takich jak pomiary czy planowanie konserwacji.

Pytanie 25

Na podstawie wskazań manometru wskaż wartość zmierzonego ciśnienia?

A. 6,5 bar

B. 65 bar

C. 0,65 bar

D. 90 bar

Poprawna odpowiedź, 6,5 bar, wynika z bezpośredniego odczytu wskazania manometru, na którym wartość ciśnienia jest wyraźnie zaznaczona na zewnętrznej skali. Manometry są powszechnie stosowane w różnych aplikacjach przemysłowych i inżynieryjnych, w tym w systemach hydraulicznych, pneumatycznych oraz w branży motoryzacyjnej. Odczytywanie ciśnienia jest kluczowe dla zapewnienia bezpieczeństwa i efektywności operacji. Wartość 6,5 bar wskazuje na umiarkowane ciśnienie, co może być istotne w kontekście działań konserwacyjnych lub diagnostycznych. W praktyce, jeżeli manometr wskazuje ciśnienie na poziomie 6,5 bar, oznacza to, że system, w którym jest używany, działa w optymalnych warunkach. Zachowanie w zakresie poprawnych wartości ciśnienia jest kluczowe, aby uniknąć uszkodzeń sprzętu lub awarii systemu. Dobrą praktyką jest regularne kalibracja manometrów, aby utrzymać ich dokładność i niezawodność. Takie działanie jest zgodne z normą ISO 9001, która podkreśla znaczenie jakości w procesach produkcyjnych i serwisowych.

Pytanie 26

Pracownik upadł na twardą nawierzchnię z wysokości 4 metrów i doznał drobnego urazu głowy, jednak jest przytomny i odczuwa mrowienie w kończynach. Co należy zrobić w pierwszej kolejności?

A. podnieść poszkodowanego i opatrzyć ranę głowy

B. przenieść poszkodowanego w bezpieczne miejsce i wezwać pomoc

C. pozostawić poszkodowanego w pozycji leżącej i wezwać pomoc

D. posadzić poszkodowanego na krześle i opatrzyć ranę głowy

W sytuacji, gdy pracownik doznał urazu po upadku z wysokości, kluczowe jest zapewnienie mu bezpieczeństwa oraz niedopuszczenie do pogorszenia jego stanu. Pozostawienie poszkodowanego w pozycji leżącej minimalizuje ryzyko poważniejszych obrażeń, takich jak uraz kręgosłupa czy wstrząs mózgu. W takiej pozycji można również monitorować jego stan oraz ułatwić dostęp do oddechu, co jest istotne w przypadku potencjalnych problemów z oddychaniem. Natychmiastowe wezwanie pomocy medycznej jest niezbędne, ponieważ tylko wykwalifikowany personel medyczny może przeprowadzić szczegółową ocenę stanu poszkodowanego oraz zapewnić odpowiednie leczenie. Dobre praktyki w zakresie pierwszej pomocy podkreślają, że nie należy przemieszczać poszkodowanego, chyba że grozi mu bezpośrednie niebezpieczeństwo, takie jak pożar czy wybuch. Na przykład, w przypadku urazów głowy, stabilizacja kręgosłupa jest absolutnie priorytetowa. Zastosowanie standardów pierwszej pomocy, takich jak ABC (Airway, Breathing, Circulation), pozwala na efektywne zarządzanie sytuacją, zapewniając bezpieczeństwo i komfort poszkodowanego do czasu przybycia służb medycznych.

Pytanie 27

Aby zrealizować lutowanie na płytce drukowanej, konieczne jest użycie stacji lutowniczej oraz

A. obcinacze i odsysacz

B. lampy UV i odsysacz

C. lampy UV i szczypce

D. obcinacze i szczypce

Wybór obcinaczy i odsysacza, lampy UV i szczypców, czy lampy UV i odsysacza wskazuje na niezrozumienie podstawowych narzędzi oraz procesów wymaganych do lutowania. Odsysacz jest używany głównie do usuwania nadmiaru cyny z połączeń lutowanych, jednak nie jest to element niezbędny do samego wykonania lutowania, lecz narzędzie pomocnicze, które stosuje się w przypadku błędów lub poprawy połączeń. Niezrozumienie jego roli prowadzi do błędnego wniosku, że jest on kluczowy w standardowym procesie lutowania. Lampa UV, z kolei, jest stosowana w kontekście technologii lutowania w obszarze materiałów fotooptycznych i nie ma zastosowania w tradycyjnym lutowaniu komponentów elektronicznych, które wykorzystują cynę. Zastosowanie lampy UV w tym kontekście jest zupełnie nieadekwatne, co pokazuje brak znajomości standardów lutowania oraz technologii, które są podstawą w inżynierii elektronicznej. W praktyce, poprawne zrozumienie procesu lutowania wymaga znajomości narzędzi i ich właściwego zastosowania, co jest kluczowe dla uzyskania wysokiej jakości połączeń lutowanych.

Pytanie 28

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Na podstawie widoku płytki drukowanej i schematu ideowego określ, który z elementów należy wlutować na płytce drukowanej w miejscu wskazanym białą strzałką.

A. Element 1.

B. Element 3.

C. Element 2.

D. Element 4.

Element 4 to właściwy wybór, bo pasuje do diody LED. Zazwyczaj na schematach ma ona swój konkretny symbol. W projektowaniu elektronicznym to dość istotne, żeby wiedzieć, gdzie umiejscowić diody LED na płytkach drukowanych, bo one pokazują, czy urządzenie działa. Na przykład, zapala się, gdy zasilanie jest włączone. Ważne jest, żeby dioda LED była wlutowana zgodnie z oznaczeniami na płytce, żeby nie pomylić polaryzacji. Każda dioda wymaga określonego napięcia i prądu, żeby działała jak należy. Więc dobrze sprawdzić, czy użyto odpowiednich rezystorów, które ograniczają prąd, co jest zgodne z zasadami IPC-2221 dla projektowania PCB. Umiejscowienie Elementu 4 w odpowiednim miejscu na płytce nie tylko zapewnia, że wszystko działa jak należy, ale też dba o bezpieczeństwo całego urządzenia.

Pytanie 30

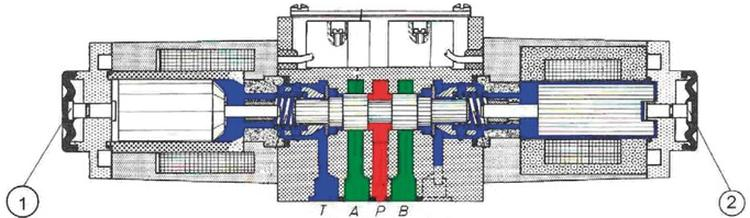

Które elementy hydraulicznego zaworu rozdzielającego 4/3 oznaczone są na rysunku cyframi 1 i 2?

A. Amortyzatory.

B. Popychacze.

C. Przyciski awaryjne.

D. Sprężyny centrujące.

Wybór amortyzatorów, popychaczy czy sprężyn centrujących jako odpowiedzi na to pytanie wskazuje na pewne nieporozumienia dotyczące funkcji elementów hydraulicznych. Amortyzatory są używane do tłumienia ruchów i niwelowania drgań w systemach hydraulicznych, głównie w kontekście poprawy komfortu pracy maszyn, ale nie pełnią funkcji sterujących zaworem. Popychacze z kolei są elementami, które mogą służyć do przenoszenia ruchu, ale nie są odpowiedzialne za manualne lub awaryjne sterowanie zaworem. Sprężyny centrujące są wykorzystywane w zaworach do przywracania suwaka do pozycji neutralnej po zwolnieniu siły sterującej, ale nie umożliwiają operatorowi aktywnego zmieniania kierunku przepływu cieczy. W kontekście hydrauliki, kluczowe jest zrozumienie, że elementy sterujące, takie jak przyciski awaryjne, pełnią rolę bezpieczeństwa i kontroli, co jest podstawą prawidłowego funkcjonowania systemów hydraulicznych. Niewłaściwe przyporządkowanie funkcji elementów prowadzi do błędnych wniosków i może skutkować nieefektywnym działaniem systemu, które w skrajnych przypadkach może zagrażać bezpieczeństwu użytkowników.

Pytanie 31

Urządzenie, którego dane techniczne przedstawiono w tabeli,

Ciecz robocza		Olej mineralny
Wydajność	Dm³/min	47 przy n=1450 min^-1, p=1 MPa
Ciśnienie na wlocie	MPa	-0,02 (podciśnienie) do 0,5 (nadciśnienie)
Ciśnienie na wylocie	MPa	max. 10
Ciśnienie przecieków	MPa	max. 0,2
Moment obrotowy	Nm	max. 235
Prędkość obrotowa	obr/min	1 000 do 1 800
Optymalna temperatura pracy	K	313÷338
Filtracja	μm	16

A. utrzymuje stałe ciśnienie niezależnie od kierunku przepływu oleju.

B. steruje kierunkiem przepływu oleju.

C. otwiera i zamyka przepływ oleju.

D. wytwarza strumień oleju w układach i urządzeniach hydraulicznych.

Wybrana odpowiedź jest poprawna, ponieważ urządzenie opisane w tabeli to pompa hydrauliczna, która ma na celu wytwarzanie strumienia oleju w układach hydraulicznych. Wydajność na poziomie 47 dm³/min oraz ciśnienie robocze 1 MPa wskazują na typowe parametry działania pomp hydraulicznych. W praktyce, pompy te są kluczowe w wielu zastosowaniach, takich jak systemy hydrauliczne w maszynach budowlanych, pojazdach, a także w przemyśle. Dobrą praktyką jest regularne monitorowanie parametrów pracy pompy, co pozwala na wczesne wykrywanie usterek i zapewnia długotrwałą efektywność systemu. Ponadto, zgodnie z normami hydraulicznymi, ważne jest, aby pompy były dobierane do konkretnych aplikacji, co zwiększa ich wydajność i bezpieczeństwo działania.

Pytanie 32

Wskaż zawór, który należy zamontować w miejsce szarego prostokąta, aby w układzie przedstawionym na schemacie zapewnić uruchomienie siłownika wyłącznie po jednoczesnym naciśnięciu obu zaworów rozdzielających.

A. A.

B. D.

C. B.

D. C.

W przypadku wybrania niepoprawnej odpowiedzi, na przykład A, B lub D, występują istotne nieporozumienia dotyczące funkcji zaworów oraz ich zastosowania w układach pneumatycznych. Zawory te nie są zaprojektowane do realizacji logiki AND, co oznacza, że nie mogą zapewnić wymaganego działania siłownika tylko po jednoczesnym naciśnięciu obu zaworów. Wybór zaworu, który nie odpowiada na logikę AND, prowadzi do sytuacji, w której aktywacja siłownika może nastąpić po naciśnięciu jednego z zaworów, co jest niezgodne z wymaganiami bezpieczeństwa. Tego typu błędy mogą wynikać z mylnego zrozumienia działania zaworów lub braku wiedzy na temat ich podstawowych funkcji. Wiele osób może zakładać, że każdy zawór rozdzielający będzie w stanie zrealizować złożone operacje logiczne, co nie jest prawdą. Kluczowe jest zrozumienie, że w układach pneumatycznych różne zawory mają różne funkcje i nie każdy typ zaworu nadaje się do realizacji specyficznych wymagań operacyjnych. Błędne podejście do projektowania takich układów może prowadzić do nie tylko do awarii systemu, ale także do poważnych zagrożeń dla bezpieczeństwa użytkowników. Dlatego tak ważne jest dokładne zapoznanie się z zasadami działania poszczególnych komponentów oraz ich zastosowaniem w kontekście całego układu.

Pytanie 33

Którego ściągacza należy użyć do demontażu łożyska przedstawionego na rysunku?

A. D.

B. C.

C. B.

D. A.

Ściągacz typu A, który wybrałeś, jest idealnym narzędziem do demontażu łożysk zewnętrznych, takich jak to przedstawione na rysunku. Jego konstrukcja dwuramienna pozwala na efektywne i równomierne ściąganie łożyska, co jest kluczowe dla uniknięcia uszkodzenia zarówno łożyska, jak i wału, z którym jest połączone. W praktyce, podczas demontażu łożyska, ważne jest, aby ramiona ściągacza mogły być umieszczone pod łożyskiem, co umożliwia zastosowanie równomiernej siły we wszystkich kierunkach. Użycie niewłaściwego ściągacza, takiego jak B, C czy D, mogłoby prowadzić do niedostatecznego ściągnięcia łożyska lub jego uszkodzenia, co zwiększa ryzyko kosztownych napraw. W branży inżynieryjnej i mechanicznej stosowanie odpowiednich narzędzi zgodnych z normami i standardami jest kluczowe dla zapewnienia bezpieczeństwa i efektywności pracy. Dlatego zawsze warto dobierać narzędzia zgodnie z ich przeznaczeniem oraz wymaganiami technicznymi.

Pytanie 34

Tłok siłownika pneumatycznego zasilanego sprężonym powietrzem o ciśnieniu P = 600 000 Pa powinien oddziaływać z siłą F = 1 200 N. Jaka powinna być powierzchnia czynna tłoka, jeżeli w siłowniku nie występują straty powietrza?

P = ^F/_S

A. 0,500 m2

B. 0,002 m2

C. 0,020 m2

D. 0,050 m2

Wybór niewłaściwej odpowiedzi wskazuje na nieporozumienia dotyczące podstawowych zasad działania siłowników pneumatycznych. Wiele osób może mylnie sądzić, że większa powierzchnia tłoka jest zawsze korzystna, co jednak jest nieprawdziwe. Przy takich parametrach jak siła 1200 N i ciśnienie 600 000 Pa, każda nieprawidłowa odpowiedź będzie skutkować niewłaściwym doborem komponentów systemu. Na przykład, wybór powierzchni 0,050 m2 prowadzi do znacznie niższego ciśnienia, co w rezultacie może spowodować niewystarczającą siłę roboczą tłoka, a to z kolei obniża wydajność całego systemu. Niezrozumienie tego może prowadzić do sytuacji, w której siłownik nie będzie w stanie wykonać wymaganej pracy, co jest zgodne z zasadą, że siła robocza jest bezpośrednio związana z ciśnieniem i powierzchnią tłoka. Podobnie, wybór powierzchni 0,020 m2 lub 0,500 m2 może wprowadzać dodatkowe zawirowania w obliczeniach, prowadząc do błędnych wniosków. Często błędy te wynikają z braku zrozumienia podstawowych zależności fizycznych. Dlatego istotne jest, aby inżynierowie i technicy w branży pneumatycznej mieli solidne podstawy teoretyczne oraz praktyczne umiejętności, co pozwoli na unikanie takich pułapek w przyszłości.

Pytanie 35

Który rodzaj smaru powinien być regularnie uzupełniany w smarownicy pneumatycznej?

A. Pastę

B. Silikon

C. Proszek

D. Olej

Olej jest kluczowym środkiem smarnym w smarownicach pneumatycznych, ponieważ zapewnia niezbędne smarowanie ruchomych części oraz minimalizuje tarcie, co przekłada się na dłuższa żywotność urządzenia. W kontekście smarownic pneumatycznych, olej ułatwia również transport powietrza, co jest istotne dla efektywności działania systemu. W praktyce, regularne uzupełnianie oleju w smarownicach zapewnia optymalne warunki pracy, co jest zgodne z zaleceniami producentów urządzeń oraz normami branżowymi. Na przykład, w systemach pneumatycznych stosuje się oleje syntetyczne lub mineralne, które są dedykowane do konkretnego zastosowania, co zwiększa ich skuteczność oraz zmniejsza ryzyko awarii. Przy odpowiednim doborze oleju, można także poprawić efektywność energetyczną urządzeń, co jest istotne w kontekście oszczędności oraz zrównoważonego rozwoju.

Pytanie 36

Urządzenie przedstawione na zdjęciu to

A. transformator rozdzielczy.

B. transformator bezpieczeństwa.

C. autotransformator.

D. transformator separacyjny.

Transformator separacyjny, którego zdjęcie przedstawia analizowane urządzenie, pełni kluczową rolę w zapewnieniu bezpieczeństwa w instalacjach elektrycznych. Jego główną funkcją jest separacja obwodów elektrycznych, co oznacza, że nie przenosi energii elektrycznej bezpośrednio z jednego obwodu do drugiego, ale tworzy między nimi fizyczną barierę. Oznaczenia na tabliczce znamionowej (PRI: 230 V i SEC: 230 V) sugerują, że napięcie na wejściu i wyjściu jest identyczne, co jest charakterystyczne dla transformatorów separacyjnych. Takie transformatory znajdują zastosowanie w sytuacjach, gdzie kluczowe jest zminimalizowanie ryzyka porażenia prądem, na przykład w urządzeniach medycznych czy oświetleniu o niskim napięciu. Zgodnie z normami IEC 61558, transformatory separacyjne muszą spełniać określone wymagania dotyczące izolacji i bezpieczeństwa, co czyni je niezawodnym rozwiązaniem w wielu aplikacjach, w których technologia wymaga ochrony przed bezpośrednim kontaktem z napięciem sieciowym.

Pytanie 37

Elektryczne żelazko wyposażone w termoregulator bimetaliczny stanowi przykład

A. układu sterowania programowalnego

B. sterowania w układzie otwartym

C. sterowania sekwencyjnego

D. układu regulacji automatycznej

Żelazko elektryczne z termoregulatorem bimetalicznym jest doskonałym przykładem układu regulacji automatycznej, ponieważ wykorzystuje mechanizm, który automatycznie dostosowuje temperaturę grzania w zależności od wymagań użytkownika i właściwości materiału, który jest prasowany. Termoregulator bimetaliczny składa się z dwóch różnych metali, które rozszerzają się różnie pod wpływem temperatury, co powoduje odkształcenie i włączenie lub wyłączenie zasilania do grzałki żelazka. Przykładem praktycznego zastosowania tego rozwiązania jest żelazko, które automatycznie dostosowuje temperaturę do rodzaju tkaniny, co zapobiega ich przypaleniu lub uszkodzeniu. Tego typu regulacja automatyczna jest zgodna z zasadami efektywności energetycznej oraz komfortu użytkowania, co czyni ją standardem w projektowaniu urządzeń gospodarstwa domowego. Zastosowanie termoregulatorów bimetalicznych w żelazkach jest zgodne z najlepszymi praktykami w dziedzinie automatyki i kontrolowania procesów, zapewniając niezawodność oraz bezpieczeństwo eksploatacji urządzeń. Dodatkowo, układy regulacji automatycznej są szeroko stosowane w różnych dziedzinach przemysłu, gdzie precyzyjne utrzymywanie parametrów jest kluczowe dla jakości produkcji.

Pytanie 38

Na podstawie rysunku określ sposób mocowania siłownika pneumatycznego.

A. Wahliwe.

B. Gwintowe.

C. Na łapach.

D. Kołnierzowe.

Wybór niewłaściwego mocowania siłownika pneumatycznego może prowadzić do nieefektywności w działaniu całego systemu. Możliwość mocowania gwintowego nie jest odpowiednia w kontekście wahliwości, ponieważ polega na stałym, sztywnym połączeniu, które nie pozwala na ruch w żadnym kierunku. Tego typu mocowanie jest stosowane głównie w aplikacjach, gdzie nie jest wymagany ruch dynamiczny, a stabilność połączenia jest kluczowa. Z drugiej strony, mocowanie na łapach, które zazwyczaj stosuje się w prostopadłych lub stałych układach, również nie odpowiada wymaganiom wahliwego ruchu. Takie podejście ogranicza możliwości ułożenia elementów i może prowadzić do uszkodzeń w przypadku, gdy siłownik musi działać w zakresie ruchu, co jest jego podstawową funkcjonalnością. Kołnierzowe mocowanie, mimo że solidne i wytrzymałe, również nie oferuje możliwości wahliwości, a raczej zapewnia stałą, sztywną pozycję. Dobrym przykładem błędnego myślenia w tym kontekście może być założenie, że każdy typ mocowania może być zamiennie używany, co w praktyce prowadzi do niewłaściwych zastosowań i ryzyka awarii. Kluczowe jest zrozumienie, że dobór odpowiedniego mocowania jest ściśle związany z zakresem ruchu i funkcjonalnością siłownika, co stanowi fundament skutecznego projektowania systemów pneumatycznych.

Pytanie 39

Której z podanych metod nie wykorzystuje się do trwałego łączenia elementów wykonanych z plastiku?

A. Zaginania

B. Zgrzewania

C. Klejenia

D. Spawania

Zaginanie to proces, który polega na deformacji materiału pod wpływem siły mechanicznej, co prowadzi do zmiany jego kształtu. W przypadku tworzyw sztucznych, zaginanie nie jest techniką umożliwiającą trwałe połączenie elementów, ponieważ nie łączy dwóch odrębnych części w jeden element. Zamiast tego, zginanie zmienia kształt jednego elementu, co może być użyteczne w projektowaniu, ale nie umożliwia wykonania trwałego połączenia. Techniki, które rzeczywiście służą do trwałego łączenia, to spawanie, klejenie i zgrzewanie. Spawanie wykorzystuje wysoką temperaturę do stopienia materiałów, co pozwala na ich złączenie, natomiast klejenie polega na zastosowaniu odpowiednich substancji, które wiążą ze sobą różne elementy. Zgrzewanie, podobnie jak spawanie, wykorzystuje ciepło do fuzji materiałów. Przykładem aplikacji zaginania mogą być procesy formowania elementów do zastosowań estetycznych lub funkcjonalnych w przemyśle, gdzie zmiana kształtu jest istotna, ale nie prowadzi do trwałego połączenia z innym elementem.

Pytanie 40

Który element został przedstawiony na rysunku?

A. Siłownik jednostronnego działania.

B. Zawór zwrotny.

C. Siłownik dwustronnego działania.

D. Zawór rozdzielający z kulką.

Siłownik jednostronnego działania, przedstawiony na rysunku, jest kluczowym elementem w systemach pneumatycznych. Jego budowa, w której ciśnienie powietrza działa tylko z jednej strony tłoka, sprawia, że siłownik ten ma zastosowanie w wielu praktycznych sytuacjach, np. w automatyzacji procesów produkcyjnych lub w systemach transportowych. Dzięki zastosowaniu sprężyny powrotnej, która umożliwia powrót tłoka do pozycji wyjściowej, siłownik ten jest często wybierany w konstrukcjach, gdzie nie jest wymagany ruch w obie strony. Warto podkreślić, że siłowniki jednostronnego działania są bardziej energooszczędne w porównaniu do siłowników dwustronnego działania, co czyni je bardziej efektywnym rozwiązaniem w wielu aplikacjach. Zgodnie z dobrymi praktykami branżowymi, ich użycie powinno być dostosowane do specyficznych wymagań aplikacji, a użytkownicy powinni regularnie sprawdzać stan techniczny tych urządzeń, aby zapewnić ich niezawodną pracę.

Rozpocznij nowy egzamin

Powrót do strony głównej
