Szczegółowe wyniki:

Pytanie 1

Który rysunek przedstawia symbol graficzny diody Zenera?

A. Rysunek 4

B. Rysunek 2

C. Rysunek 1

D. Rysunek 3

Symbol graficzny diody Zenera to ten, który widoczny jest na rysunku 4. Wyróżnia się on charakterystyczną, krótką poziomą kreską zakończoną dodatkowym wygięciem w kształcie litery „Z” przy katodzie, co od razu odróżnia go od zwykłej diody prostowniczej. Moim zdaniem ta drobna różnica jest kluczowa, bo pozwala już na pierwszy rzut oka odróżnić diodę Zenera od innych typów. Dioda Zenera wykorzystywana jest głównie do stabilizacji napięcia – gdy napięcie wsteczne przekroczy określoną wartość, przez diodę płynie prąd i napięcie na niej utrzymuje się na stałym, zadanym poziomie. Takie rozwiązanie stosuje się chociażby w prostych zasilaczach stabilizowanych, obwodach zabezpieczeń czy też jako element odniesienia w układach pomiarowych. W praktyce np. przy projektowaniu prostych modułów elektronicznych warto zwracać uwagę, by w schematach stosować poprawne symbole – nie tylko ze względów estetycznych, ale i dlatego, żeby osoba serwisująca lub analizująca układ od razu wiedziała, z jakim elementem ma do czynienia. Standardy takie jak IEC 60617 czy PN-EN 60617 jednoznacznie definiują ten symbol jako właściwy dla diody Zenera – warto o tym pamiętać nawet podczas rysowania schematów odręcznych.

Pytanie 2

W serwisie flotowym codziennie przeprowadza się cztery wymiany oleju silnikowego 5W30. Na każdą wymianę potrzebne jest około 6 litrów tego oleju. Dodatkowo przy każdej wymianie oleju wymienia się filtr powietrza, a co drugą wymianę filtra kabinowego. Serwis działa pięć dni w tygodniu, a olej 5W30 jest magazynowany w pojemnikach o pojemności 10 litrów. Jakie jest tygodniowe zapotrzebowanie na te materiały?

A. 10 pojemników oleju 5W30, 10 sztuk filtra powietrza, 10 sztuk filtra kabinowego

B. 10 pojemników oleju 5W30, 20 sztuk filtra powietrza, 20 sztuk filtra kabinowego

C. 12 pojemników oleju 5W30, 20 sztuk filtra powietrza, 10 sztuk filtra kabinowego

D. 12 pojemników oleju 5W30, 10 sztuk filtra powietrza, 20 sztuk filtra kabinowego

Poprawna odpowiedź wskazuje na zapotrzebowanie wynoszące 12 pojemników oleju 5W30, 20 sztuk filtra powietrza oraz 10 sztuk filtra kabinowego. W warsztacie flotowym dokonuje się czterech wymian oleju dziennie, co oznacza 20 wymian w tygodniu (4 wymiany x 5 dni). Każda wymiana wymaga 6 litrów oleju, co przekłada się na 120 litrów oleju na tydzień (20 wymian x 6 litrów). Olej 5W30 jest przechowywany w pojemnikach 10-litrowych, co oznacza, że potrzebujemy 12 pojemników (120 litrów / 10 litrów). Przy wymianie oleju wymienia się również filtr powietrza, co daje 20 sztuk (1 filtr na wymianę x 20 wymian). Filtr kabinowy wymieniany jest co drugą wymianę, co łącznie daje 10 sztuk (20 wymian / 2). Odpowiedź ta zgodna jest z dobrymi praktykami zarządzania zapasami, gdzie precyzyjne obliczenia wpływają na efektywność operacyjną i redukcję kosztów magazynowania.

Pytanie 3

Na dolnej osłonie przedziału silnikowego zauważono wyciek gęstego czerwonego płynu. Jaki to może być płyn?

A. Płyn spryskiwacza

B. Płyn hamulcowy DOT 5

C. Olej silnikowy

D. Olej ATF

Odpowiedź "Olej ATF" jest poprawna, ponieważ olej ten jest stosowany w systemach automatycznych skrzyń biegów oraz w niektórych systemach hydraulicznych pojazdów. Charakteryzuje się czerwoną barwą, co jest powszechnie stosowanym standardem w branży motoryzacyjnej, aby ułatwić identyfikację płynów. W przypadku wycieku z dolnej osłony przedziału silnikowego, może to wskazywać na problemy z uszczelnieniem, co może prowadzić do dalszych uszkodzeń jednostki napędowej lub skrzyni biegów. Regularne kontrole poziomu oleju ATF oraz jego wymiana zgodnie z zaleceniami producenta są kluczowe dla zapewnienia prawidłowego działania pojazdu i uniknięcia kosztownych napraw. Standardy, takie jak API (American Petroleum Institute) oraz JASO (Japanese Automotive Standards Organization), określają wymagania dla olejów ATF, co powinno być brane pod uwagę przy wyborze odpowiedniego płynu.

Pytanie 4

Przedstawiony na schemacie układ pomiarowy metodą techniczną służy do pomiaru

A. odkształceń rezystora.

B. dobroci rezystora.

C. rezystancji rezystora.

D. upływności rezystora.

Widzisz, poprawna odpowiedź dotyczy pomiaru rezystancji rezystora, co jest super ważne w elektrotechnice i elektronice. Ten schemat, który mamy, pokazuje, jak woltomierz mierzy napięcie na rezystorze, a amperomierz kontroluje prąd płynący przez niego. Pamiętaj, zgodnie z prawem Ohma, które jest jednym z fundamentów w tej dziedzinie, możemy obliczyć rezystancję, dzieląc napięcie przez prąd (R = U/I). Tego typu pomiar jest kluczowy w wielu sytuacjach - od projektowania obwodów elektronicznych, aż po naprawę usterek w sprzęcie. W praktyce, dobrze zaplanowany układ pomiarowy daje nam możliwość dokładnego określenia rezystancji, co jest mega istotne dla działania całego układu. W branży stosuje się różne metody pomiarowe, a dokładność pomiaru rezystancji często jest zgodna z normami, jak IEC 61010, które mówią o bezpieczeństwie i wydajności sprzętu pomiarowego.

Pytanie 5

W jakiej kolejności należy sprawdzać elementy w przypadku wypadania zapłonów?

Lp.	Nazwa czujnika
1.	Czujnik położenia przepustnicy
2.	Czujnik temperatury cieczy chłodzącej
3.	Przepływomierz powietrza
4.	Sonda lambda

A. 1, 4, 3, 2.

B. 3, 2, 4, 1.

C. 1, 2, 3, 4.

D. 4, 3, 1, 2.

Prawidłowa kolejność sprawdzania elementów przy wypadaniu zapłonów to: sonda lambda, przepływomierz powietrza, czujnik położenia przepustnicy, a na końcu czujnik temperatury cieczy chłodzącej. To wynika z praktyki serwisowej oraz zależności, jakie te elementy mają na proces spalania. Najpierw warto rozpocząć od sondy lambda, bo to właśnie ona najszybciej wykryje nieprawidłowości w spalaniu mieszanki – jej sygnał jest bezpośrednio powiązany z rzeczywistą pracą silnika. Jeśli sonda pokazuje nieodpowiednie wartości, od razu można podejrzewać, że problem leży w składzie mieszanki paliwowo-powietrznej bądź w samej pracy silnika. Drugim krokiem jest przepływomierz powietrza, ponieważ jego uszkodzenie powoduje błędne dawkowanie powietrza – przez to silnik może źle dobierać ilość paliwa, co prowadzi do wypadania zapłonów. Następnie sprawdzamy czujnik położenia przepustnicy, bo odczyty z niego wpływają na dawkowanie paliwa w zależności od położenia pedału gazu. Na końcu zostaje czujnik temperatury cieczy chłodzącej – oczywiście, jest ważny, ale jego awaria raczej powoduje problemy z rozruchem lub nieprawidłową pracę na zimno, niż typowe wypadanie zapłonów. Moim zdaniem ta kolejność pozwala najszybciej i najskuteczniej zdiagnozować przyczynę problemu, unikając niepotrzebnej wymiany części. Tak pracuje się w dobrych warsztatach i to jest zgodne z zaleceniami większości producentów samochodów. Sam widziałem wiele przypadków, gdzie pominięcie tej logiki prowadziło do niepotrzebnych kosztów i marnowania czasu.

Pytanie 6

W trakcie sprawdzania instalacji elektrycznej pojazdu stwierdzono, że przy włączeniu świateł drogowych światło w jednym z reflektorów zespolonych nie działa. Prawdopodobną przyczyną awarii jest uszkodzenie

A. bezpiecznika.

B. przełącznika świateł.

C. połączenia reflektora z masą pojazdu.

D. przekaźnika świateł drogowych.

Jeżeli w trakcie sprawdzania instalacji elektrycznej pojazdu okazuje się, że po włączeniu świateł drogowych światło w jednym z reflektorów nie działa, bardzo często winowajcą jest bezpiecznik. W praktyce w samochodach osobowych każdy obwód świateł (np. lewe i prawe światła drogowe) ma osobny bezpiecznik – to rozwiązanie znacznie ułatwia diagnostykę oraz zwiększa bezpieczeństwo instalacji. W razie zwarcia lub przeciążenia bezpiecznik przepala się, odcinając zasilanie do danego reflektora, a reszta układu działa normalnie. Taki podział to typowa praktyka w większości współczesnych aut, ale i w starszych modelach spotyka się takie rozwiązania. Warto pamiętać, że sprawdzenie bezpiecznika to jedna z pierwszych czynności przy diagnozowaniu awarii świateł. Moim zdaniem to idealny przykład, jak proste zabezpieczenie może skutecznie odciąć tylko fragment instalacji, nie unieruchamiając całego systemu. W branży motoryzacyjnej dba się o to, by awarie jednego elementu nie wpływały na pozostałe — i dlatego stosuje się osobne bezpieczniki na poszczególne sekcje. Taka diagnoza pokazuje, jak ważne jest podejście metodyczne i znajomość podstaw elektryki samochodowej. Dobrą praktyką jest więc regularne sprawdzanie stanu bezpieczników – to często pozwala uniknąć większych problemów z instalacją elektryczną.

Pytanie 7

Który z wymienionych podzespołów pojazdu samochodowego może wymagać okresowo przeglądu i konserwacji?

A. Czujnik temperatury silnika.

B. Katalizator spalin.

C. Zawór recyrkulacji spalin.

D. Przepływomierz powietrza.

Z mojego doświadczenia w warsztacie zauważyłem, że wiele osób błędnie zakłada, iż katalizator spalin czy przepływomierz powietrza wymagają okresowej konserwacji w ramach rutynowych przeglądów. W rzeczywistości katalizator to element typowo bezobsługowy. Działa on przez wiele lat bez konieczności czyszczenia czy napraw, a jeśli ulegnie uszkodzeniu lub zanieczyszczeniu (np. przez nadmierne spalanie oleju czy nieprawidłową pracę silnika), to zwykle po prostu się go wymienia. Próby samodzielnego czyszczenia katalizatora są nie tylko nieskuteczne, ale mogą też prowadzić do uszkodzenia tego drogiego podzespołu i nie są zalecane przez żadnego producenta. Przepływomierz powietrza również należy do grupy elementów, które bardzo rzadko wymagają interwencji – czasem faktycznie spotkałem się z przypadkami, gdzie delikatne czyszczenie było pomocne, ale gdy ulegnie awarii, najczęściej jest wymieniany na nowy. Czujnik temperatury silnika to z kolei typowy przykład części, której się nie konserwuje – działa aż do momentu zużycia lub awarii, a wtedy po prostu się go wymienia. Typowym błędem myślowym jest przekonanie, że wszystkie elektroniczne i mechaniczne elementy układu zasilania czy wydechu wymagają regularnych przeglądów, podczas gdy w praktyce tylko niektóre, jak zawór recyrkulacji spalin (EGR), mają tendencje do zapychania się i utraty sprawności przez osady lub zabrudzenia. W branży motoryzacyjnej dobre praktyki to skupianie się na tych elementach, które faktycznie wpływają na jakość pracy silnika i mają realne ryzyko zanieczyszczenia w warunkach eksploatacji – a EGR jest tu zdecydowanym liderem. Pozostałe wskazane części nie wymagają typowej konserwacji, a jedynie wymiany w przypadku awarii, co jest zgodne z wytycznymi większości producentów pojazdów.

Pytanie 8

Akumulator o pojemności 45[Ah], po całkowitym rozładowaniu był ładowany prądem 2,5[A] przez 12 godzin i został naładowany do poziomu

A. 24 [Ah].

B. 30 [Ah].

C. 12 [Ah].

D. 45 [Ah].

W tym pytaniu chodzi przede wszystkim o zrozumienie, czym jest pojemność akumulatora i na czym polega proces ładowania. Pojemność 45Ah oznacza, że akumulator może teoretycznie oddać 45 amperogodzin prądu przy pełnym naładowaniu. Jeżeli ładujesz go prądem 2,5A przez 12 godzin, to dostarczasz mu 2,5A * 12h = 30Ah ładunku. Moim zdaniem, to bardzo praktyczna sytuacja – często podczas ładowania akumulatorów samochodowych albo innych, nie zwracamy uwagi, ile czasu i jakim prądem ładujemy, a od tego zależy, czy bateria będzie w pełni naładowana. W praktyce ładowanie akumulatora nie jest w 100% wydajne, bo zawsze są jakieś straty energii (ciepło, gazy), więc faktycznie żeby akumulator o pojemności 45Ah naładować do pełna, trzeba by dostarczyć nieco więcej ładunku niż 45Ah. Jednak w zadaniu nie ma mowy o tych stratach, więc zakładamy ładowanie idealne. Standardowo zaleca się ładowanie prądem nie większym niż 1/10 pojemności akumulatora – czyli dla 45Ah byłoby to właśnie ok. 4,5A, więc prąd 2,5A jest jak najbardziej bezpieczny, choć powolny. To podejście minimalizuje ryzyko przegrzania akumulatora i wydłuża jego żywotność. Z mojego doświadczenia, jeśli ktoś planuje ładować akumulator do pełna, warto sprawdzać, ile energii już dostarczono, bo przeładowanie też może być szkodliwe. Dlatego odpowiedź 30Ah jest tu jak najbardziej uzasadniona i zgodna z tym, co faktycznie można uzyskać takim ładowaniem.

Pytanie 9

System ESP gwarantuje

A. regulację prędkości jazdy

B. elektroniczny podział sił hamowania

C. kontrolę poślizgu kół napędowych

D. stabilizację toru ruchu

System ESP, czyli Electronic Stability Program, to naprawdę fajna rzecz w samochodach. Jego głównym zadaniem jest utrzymanie stabilności pojazdu na drodze. Jak to działa? No, właściwie to ESP monitoruje, jak się porusza auto i porównuje to z tym, jak ma jechać. Jeśli na przykład zaczniesz wchodzić w zakręt za szybko i auto zaczyna ślizgać się, to system automatycznie zareaguje, hamując jedno z kół, żeby przywrócić kontrolę. Takie sytuacje zdarzają się szczególnie na mokrej nawierzchni - w tedy ESP może pomóc uniknąć obrotu auta. Dzięki temu bezpieczeństwo na drodze rośnie, a wypadków jest mniej. W sumie, dzisiaj prawie każde nowe auto powinno mieć taki system, jak się spojrzy na wymagania Euro NCAP, to widać, jak ważne to jest.

Pytanie 10

Zakres czynności związanych ze sprawdzeniem działania przekaźnika samochodowego ze stykami nie obejmuje

A. sprawdzenia rezystancji między stykami roboczymi w stanie rozłączenia.

B. pomiaru reaktancji indukcyjnej cewki sterującej przekaźnika.

C. sprawdzenia rezystancji między stykami roboczymi w stanie załączenia.

D. pomiaru ciągłości uzwojeń cewki przekaźnika.

Często pojawia się pokusa, żeby w trakcie sprawdzania działania przekaźnika samochodowego sięgnąć po bardziej zaawansowane metody pomiarowe, jak np. pomiar reaktancji indukcyjnej cewki sterującej. Jednak w praktyce serwisowej, a szczególnie w kontekście standardów i dobrych praktyk w motoryzacji, takie podejście raczej mija się z celem. Zadaniem mechanika czy elektromechanika jest możliwie szybkie i precyzyjne określenie stanu elementu – stąd sprawdzanie ciągłości uzwojeń cewki, bo przerwa to od razu wyklucza dalszą pracę przekaźnika. Pomiar rezystancji między stykami roboczymi w stanie załączenia i rozłączenia to kolejny niezbędny krok, bo pozwala ocenić, czy styki prawidłowo przewodzą lub odcinają prąd, co jest kluczowe dla działania układów elektrycznych pojazdu. Są to czynności zgodne z tym, co zalecają i podręczniki, i producenci. Natomiast pomiar reaktancji indukcyjnej, chociaż brzmi naukowo i może interesować osoby bardziej wkręcone w teorię, nie jest wymagany ani potrzebny w warsztacie. To warto wiedzieć, bo czasem łatwo się zagalopować i próbować stosować zbyt skomplikowane metody, które w rzeczywistości tylko zabierają czas i nie dają dodatkowej wartości podczas diagnozy. U podstaw takich pomyłek zwykle leży przekonanie, że im więcej pomiarów, tym lepiej, ale tu liczy się przede wszystkim efektywność i zgodność z praktyką warsztatową. W diagnostyce przekaźników samochodowych nie chodzi o laboratoryjną dokładność, lecz o szybkie i skuteczne wyłapanie najczęstszych usterek – a te wykryjemy zwykłym miernikiem rezystancji oraz testem ciągłości.

Pytanie 11

Na podstawie danych w tabeli oblicz, jaki będzie całkowity koszt naprawy silnika R6 2.0 24v, jeżeli stwierdzono uszkodzenie wszystkich świec zapłonowych oraz cewek zapłonowych pierwszego i trzeciego cylindra, a naprawa zajmie dwie godziny.

L.p.	Wartość jednostkowa części (podzespołu)	Wartość [PLN]
1.	Świeca zapłonowa	30,00
2.	Świeca żarowa	20,00
3.	Cewka zapłonowa	110,00
L.p.	Wykonana usługa (czynność)
1.	Roboczogodzina pracy mechanika	50,00
2.	Kasowanie błędów za pomocą testera	50,00

A. 610,00 PLN

B. 440,00 PLN

C. 370,00 PLN

D. 500,00 PLN

Patrząc na błędne odpowiedzi, można zauważyć, że są tam takie niedopatrzenia w obliczeniach i zrozumieniu kosztów naprawy silnika. Zdarza się, że ludzie nie uwzględniają wszystkich elementów, co prowadzi do tego, że koszty wychodzą zbyt niskie albo zbyt wysokie. Na przykład, odpowiedzi 440,00 PLN i 370,00 PLN mogą być wynikiem pominięcia wymiany wszystkich świec zapłonowych i cewek zapłonowych dla pierwszego i trzeciego cylindra. Jak się pominie takie rzeczy, to oczywiście można dojść do błędnych wniosków, bo całkowity koszt powinien pokryć wszystkie uszkodzone części. Z kolei odpowiedź 610,00 PLN wygląda na to, że ktoś mógł źle policzyć roboczogodziny lub zawyżyć ceny części, co też się zdarza. Gdy liczymy koszty napraw, warto zrozumieć, co się ze sobą łączy i jakie są standardy w branży. Problemy z zapłonem mogą doprowadzić do większych uszkodzeń silnika, więc lepiej przeprowadzać takie naprawy porządnie i zgodnie z tym, co mówi producent. Zrozumienie tych rzeczy jest naprawdę ważne, żeby utrzymać auto w dobrym stanie i uniknąć dodatkowych kosztów w przyszłości.

Pytanie 12

Które narzędzia, przyrządy i płyny eksploatacyjne są niezbędne do wykonania czynności przeglądowych wymienionych w tabeli w pojeździe samochodowym z silnikiem ZS?

Lp.	Przegląd instalacji elektrycznej
1	Akumulator ¹⁾
2	Oświetlenie wnętrza
3	Oświetlenie zewnętrzne
4	Poduszki powietrzne¹⁾
5	Reflektory²⁾
6	Spryskiwacze³⁾
7	Świece¹⁾
8	Włączniki, wskaźniki, wyświetlacze
9	Wycieraczki
¹⁾ – pełna diagnostyka
²⁾ – bez regulacji ustawienia
³⁾ – uzupełnić płyn

A. Aerometr, tester akumulatorów, tester diagnostyczny, klucz do świec, szczelinomierz.

B. Woda destylowana, tester akumulatorów, tester diagnostyczny, klucz do świec, płyn do spryskiwaczy, multimetr.

C. Klucz do świec, woda destylowana, przyrząd do ustawiania świateł, tester diagnostyczny.

D. Multimetr, tester do akumulatorów, tester diagnostyczny, woda destylowana.

Poprawna odpowiedź wskazuje na zestaw narzędzi i płynów eksploatacyjnych, które są niezbędne do przeprowadzania przeglądów w pojeździe samochodowym z silnikiem ZS. Woda destylowana odgrywa kluczową rolę w utrzymaniu odpowiedniego poziomu elektrolitu w akumulatorze, co jest istotne dla jego prawidłowego funkcjonowania. Tester akumulatorów pozwala na ocenę stanu akumulatora, co jest niezwykle ważne w przypadku pojazdów z silnikiem ZS, gdzie awaria akumulatora może prowadzić do problemów z rozruchem. Tester diagnostyczny jest nieocenionym narzędziem, umożliwiającym pełną diagnostykę systemów elektrycznych, takich jak systemy poduszek powietrznych, hamulcowe czy zarządzania silnikiem, co jest zgodne z aktualnymi standardami diagnostyki samochodowej. Klucz do świec jest niezbędny do sprawdzenia i ewentualnej wymiany świec żarowych, które są kluczowe dla efektywności silnika. Płyn do spryskiwaczy zapewnia widoczność i bezpieczeństwo podczas jazdy, a multimetr jest niezastąpiony w pomiarach elektrycznych, co jest normą w każdej pracowni serwisowej. Zestaw wymienionych narzędzi i płynów jest zgodny z najlepszymi praktykami w branży motoryzacyjnej, co podkreśla ich istotność dla prawidłowego funkcjonowania pojazdu.

Pytanie 13

Z czego wynika konieczność regularnej wymiany świec zapłonowych?

A. z daty ważności

B. z zużycia eksploatacyjnego

C. z regulacji prawnych

D. z warunków gwarancyjnych

Świece zapłonowe są kluczowymi elementami silników spalinowych, odpowiedzialnymi za inicjowanie spalania mieszanki paliwowo-powietrznej. Z biegiem czasu, w wyniku cyklicznego działania, ulegają one zużyciu eksploatacyjnemu. To zużycie może objawiać się w postaci osadów węglowych, erozji elektrod czy zmniejszenia efektywności zapłonu. Regularna wymiana świec zapłonowych zgodnie z zaleceniami producenta, często co 30-50 tysięcy kilometrów, zapewnia optymalne osiągi silnika, lepszą ekonomikę paliwową oraz redukcję emisji spalin. Przykładowo, nieodpowiednia wymiana świec może prowadzić do problemów z uruchamianiem silnika, nierównomiernej pracy oraz zwiększonego zużycia paliwa. Dlatego przestrzeganie okresowych wymian jest nie tylko kwestią wydajności, ale również ochrony środowiska i dbałości o stan techniczny pojazdu.

Pytanie 14

Jakie natężenie prądu powinien mieć standardowy bezpiecznik do ochrony dodatkowo zainstalowanego systemu podgrzewania dysz spryskiwacza o maksymalnej mocy 50W w instalacji elektrycznej 12V pojazdu?

A. 5 A

B. 20 A

C. 10 A

D. 30 A

Wybór bezpiecznika o wartości 5 A dla układu podgrzewania dysz spryskiwacza o maksymalnej mocy 50W w instalacji 12V jest prawidłowy ze względu na zastosowaną regułę obliczania natężenia prądu. Moc obliczamy ze wzoru P = U * I, gdzie P to moc w watatach, U to napięcie w woltach, a I to natężenie w amperach. Dla mocy 50W w instalacji 12V otrzymujemy I = P / U = 50W / 12V = 4,17A. W praktyce, dla dodatkowego marginesu bezpieczeństwa, zaleca się stosowanie bezpiecznika o wartości nieco wyższej, co czyni 5 A odpowiednim wyborem. W branży automotive stosowanie bezpieczników o odpowiedniej wartości jest kluczowe dla zapobiegania uszkodzeniom instalacji elektrycznej oraz zapewnienia bezpieczeństwa użytkowników. Dobrą praktyką jest również regularne sprawdzanie stanu bezpieczników oraz ich wymiana po każdym zwarciu, aby utrzymać niezawodność systemu.

Pytanie 15

Wzrastający opór pedału hamulca po ponownym naciśnięciu, wskazuje na

A. zapchanie tłoczków w zaciskach hamulcowych

B. zapowietrzenie układu hamulcowego

C. zużycie okładzin ciernych klocków hamulcowych

D. nieszczelność w układzie uruchamiającym hamulec

Odpowiedź dotycząca zapowietrzenia układu hamulcowego jest prawidłowa, ponieważ rosnący pedał hamulca po kilku naciśnięciach wskazuje na brak odpowiedniego ciśnienia w układzie hydraulicznych hamulców. Kiedy układ hamulcowy jest zapowietrzony, powietrze dostaje się do systemu hydraulicznego, co prowadzi do obniżenia efektywności hamulców oraz do tzw. 'miękkiego' pedału hamulca. W praktyce, aby prawidłowo odpowietrzyć układ, należy przestrzegać określonej procedury, która zazwyczaj obejmuje użycie odpowiednich narzędzi oraz zachowanie kolejności odpowietrzania poszczególnych zacisków. Zgodnie z normami branżowymi, kluczowym elementem jest także sprawdzenie poziomu płynu hamulcowego, który powinien być na odpowiednim poziomie, aby zapewnić skuteczne działanie układu. Wiedza o zapowietrzeniu układu hamulcowego jest niezbędna dla zachowania bezpieczeństwa na drodze oraz efektywności działania pojazdu.

Pytanie 16

Na wyświetlaczu tablicy rozdzielczej pojawiła się informacja o problemie z układem ładowania akumulatora. Jakim urządzeniem można najszybciej sprawdzić poprawność działania tego układu?

A. Diagnoskopem systemu OBD

B. Miernikiem uniwersalnym

C. Amperomierzem cęgowym

D. Oscyloskopem elektronicznym

Miernik uniwersalny to naprawdę przydatne narzędzie, które można wykorzystać do pomiaru różnych rzeczy elektrycznych, jak napięcie, prąd czy opór. Gdy bada się układ ładowania akumulatora, ten miernik pozwala na szybkie sprawdzenie, co może być nie tak. Na przykład, można zmierzyć napięcie na akumulatorze i zobaczyć, czy alternator działa prawidłowo. Jeśli napięcie jest za niskie, to często znaczy, że coś jest nie tak z alternatorem albo przewodami. Używanie miernika uniwersalnego w diagnostyce jest zgodne z tym, co mówi się w branży - warto na początku zmierzyć podstawowe wartości elektryczne. To naprawdę ważne dla szybkiego rozwiązania problemów w układach elektrycznych w autach.

Pytanie 17

Aby zmierzyć temperaturę krzepnięcia płynu chłodzącego silnik, należy zastosować

A. termometr

B. areometr

C. refraktometr

D. pirometr

Pirometr to przyrząd stosowany do pomiaru temperatury obiektów na odległość, najczęściej w kontekście temperatury powierzchniowej ciał stałych lub cieczy w wysokotemperaturowych procesach przemysłowych. Z tego powodu, jest on nieodpowiedni do pomiaru temperatury krzepnięcia cieczy chłodzącej silniki, ponieważ nie dostarcza informacji o właściwościach fizykochemicznych cieczy. Termometr, choć użyteczny do ogólnych pomiarów temperatury, nie jest narzędziem umożliwiającym ocenę temperatury krzepnięcia konkretnej cieczy, ponieważ nie uwzględnia zmian w składzie chemicznym ani ich wpływu na punkt krzepnięcia. Areometr, z kolei, jest narzędziem do pomiaru gęstości cieczy, co również nie ma związku z temperaturą krzepnięcia. W przypadku jego użycia, można uzyskać jedynie informacje o gęstości cieczy, co nie jest wystarczające do oceny jej właściwości w kontekście krzepnięcia. Wreszcie, stosowanie refraktometru pozwala na uzyskanie szczegółowych danych o cieczy w oparciu o jej optyczne właściwości, co jest kluczowe dla zapewnienia bezpieczeństwa i efektywności operacyjnej silników. Osoby często mylą funkcje tych narzędzi, co prowadzi do nieodpowiednich wyborów w zastosowaniach technicznych, a zrozumienie specyfiki każdego z tych instrumentów jest kluczowe dla ich prawidłowego użycia.

Pytanie 18

Którym numerem oznaczono na schemacie elektrycznym gniazdo diagnostyczne ODB?

A. 11.

B. 31.

C. 83.

D. 84.

Gniazdo diagnostyczne OBD zostało na tym schemacie oznaczone numerem 83 i to jest zgodne z większością standardów spotykanych w dokumentacji technicznej pojazdów. Z tego, co widzę, na schemacie jest ono po prawej stronie, mniej więcej na wysokości środka, co ułatwia szybkie zlokalizowanie. W praktyce, gniazda OBD (On-Board Diagnostics) są kluczowe przy diagnozowaniu usterek pojazdu, bo pozwalają na podłączenie specjalistycznych testerów diagnostycznych i szybkie odczytanie błędów z komputera pokładowego. Współczesne samochody praktycznie nie da się naprawić sensownie bez dostępu do tego gniazda. Sam przyznam, że czasem trzeba się dobrze naszukać w aucie, gdzie ono jest schowane, natomiast na schematach – dobrze oznaczona numeracja, jak tutaj, zdejmuje sporo niepewności. Moim zdaniem, opanowanie czytania takich symboli i numeracji jest absolutnie podstawowe dla każdego, kto chce pracować przy elektronice samochodowej. Standardy branżowe, jak ISO 15031 czy SAE J1962, definiują nie tylko fizyczny wygląd gniazda OBD, ale też zalecają jego umiejscowienie i właśnie sposób oznaczania na schematach. Świetnie, jeśli od razu widzisz, gdzie szukać informacji diagnostycznych – w praktyce warsztatowej to po prostu oszczędza czas i nerwy. Czasem zdarzają się drobne różnice w numeracji między producentami, ale ogólna zasada jest taka sama – warto zawsze sprawdzać legendę do schematu, bo prawidłowa identyfikacja gniazda OBD to podstawa skutecznej diagnostyki i naprawy.

Pytanie 19

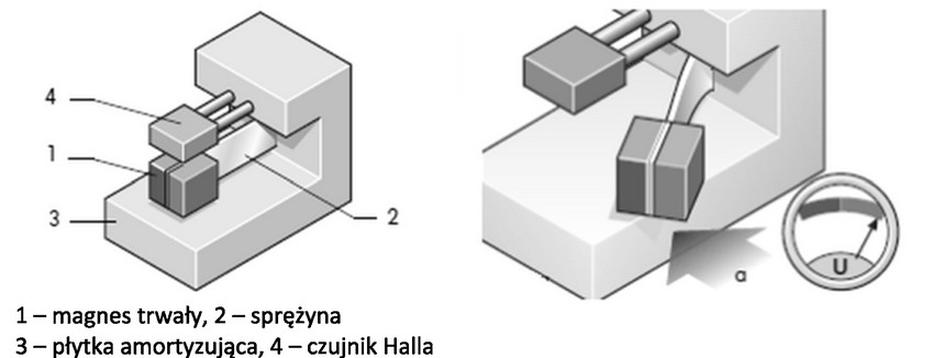

Na rysunku przedstawiono czujnik

A. położenia kierownicy.

B. przeciążeniowego podnoszenia szyb.

C. spalania stukowego.

D. przyśpieszeń poprzecznych.

Czujnik Halla, przedstawiony na rysunku, jest kluczowym elementem w systemach kontroli trakcji oraz stabilizacji pojazdu, takich jak ESP (Electronic Stability Program). Jego główną funkcją jest pomiar przyśpieszeń poprzecznych, które są niezbędne do monitorowania dynamiki jazdy i odpowiedniego zarządzania stabilnością pojazdu. Kiedy pojazd doświadcza zakrętu, czujnik Halla reaguje na zmiany pola magnetycznego, co pozwala na precyzyjne określenie przyśpieszenia bocznego. Przykładem zastosowania czujnika Halla jest automatyczne dostosowywanie siły hamowania na poszczególnych kołach w celu uniknięcia poślizgu. W praktyce, systemy te muszą spełniać wymagania norm bezpieczeństwa, takich jak ISO 26262, które dotyczą funkcji bezpieczeństwa w systemach elektronicznych w pojazdach. Również dobrym przykładem zastosowania czujników Halla są systemy detekcji ruchu w pojazdach autonomicznych, gdzie ich właściwości dynamiczne mają kluczowe znaczenie dla zachowania bezpieczeństwa i komfortu jazdy.

Pytanie 20

Diagnozowanie układu prostowniczego alternatora należy przeprowadzić przy pomocy

A. woltomierza.

B. oscyloskopu.

C. omomierza.

D. amperomierza.

Wielu początkujących mechaników czy elektroników wpada na pomysł, żeby diagnozować prostownik alternatora za pomocą amperomierza, woltomierza lub nawet oscyloskopu. W teorii wydaje się, że skoro prostownik jest częścią układu generującego i przesyłającego prąd, to właśnie takie narzędzia będą najbardziej przydatne. Jednak to mylące podejście. Amperomierz służy do pomiaru natężenia prądu, ale nie wykryje uszkodzenia konkretnej diody w prostowniku, bo nie pozwala sprawdzić przewodzenia w jednym kierunku i blokowania w przeciwnym. Woltomierz zmierzy napięcie wyjściowe alternatora lub akumulatora, ale nie pokaże, która dioda jest uszkodzona – spadek napięcia to już często efekt poważnej awarii całego układu, a nie sposób znaleźć przyczynę. Oscyloskop to świetne narzędzie przy analizie przebiegów napięć i prądów (np. do wykrycia tętnień na wyjściu alternatora), ale nie pozwala jednoznacznie stwierdzić, która dioda jest przebita lub przerwana. Typowy błąd myślowy polega na założeniu, że skoro urządzenie mierzy prąd lub napięcie, to wszystko da się nim zbadać – a tymczasem układ prostowniczy wymaga zbadania właściwości diod, czyli tego, czy przewodzą tylko w jedną stronę. Standardy branżowe i instrukcje serwisowe jasno wskazują, że dopiero omomierz z funkcją testu diod pozwala skutecznie zdiagnozować każdą z diod osobno, niezależnie od stanu całego układu. To po prostu najskuteczniejsza i najprostsza metoda, którą stosują profesjonaliści w praktyce warsztatowej.

Pytanie 21

Symbol CR na szybie reflektora wskazuje, że pojazd jest zaopatrzony w światła

A. pozycyjne i drogowe

B. mijania i do jazdy dziennej

C. mijania i drogowe

D. pozycyjne i mijania

Oznaczenie CR (czyli 'Clear Reflector') na szkle reflektora wskazuje, że samochód jest wyposażony w światła mijania i drogowe, które są kluczowe dla zapewnienia bezpieczeństwa na drodze. Światła mijania używane są do oświetlania drogi w warunkach nocnych, nie oślepiając jednocześnie kierowców jadących z przeciwka. Z kolei światła drogowe są projektowane do dalszego oświetlania drogi, co jest szczególnie przydatne na mniej oświetlonych trasach. W praktyce, stosowanie obu typów świateł zgodnie z ich przeznaczeniem poprawia widoczność oraz zmniejsza ryzyko wypadków. Zgodnie z normami ECE (Europejskiej Komisji Gospodarczej ONZ) oraz przepisami ruchu drogowego, posiadanie odpowiednich świateł w samochodzie jest obowiązkowe i powinno być regularnie sprawdzane, aby zapewnić ich prawidłowe działanie w każdej sytuacji drogowej.

Pytanie 22

Jaki będzie całkowity koszt naprawy silnika ZI6R, jeżeli konieczna jest wymiana świec i przewodów zapłonowych, a czas naprawy wynosi 2 rbh?

Lp.	Wartość jednostkowa części, materiałów	Wartość zł
1.	Przewody zapłonowe	250,00/kpl.
2.	Świeca zapłonowa	40,00/szt.
Wykonana usługa (czynność)
3.	Koszt 1 rbh pracy mechanika	50,00

A. 590,00 zł

B. 390,00 zł

C. 460,00 zł

D. 510,00 zł

W tym zadaniu wiele osób gubi się na etapie prawidłowego zsumowania wszystkich składowych kosztów. Problem zaczyna się już na etapie oszacowania liczby świec zapłonowych. W przypadku silnika ZI6R – jak sugeruje nazwa – mamy do czynienia z jednostką sześciocylindrową, a więc wymieniamy sześć świec, nie jedną czy cztery. To jest bardzo typowy błąd, wynika często z automatycznego założenia, że silniki mają cztery cylindry, bo to popularny układ, ale w branży motoryzacyjnej nie wolno tego upraszczać. Drugi aspekt to koszt przewodów zapłonowych, który nie jest podany za sztukę, tylko za komplet, więc tutaj również trzeba zachować czujność, bo mylne przyjęcie innej ilości potrafi mocno zaniżyć wycenę. Najczęściej pomijany bywa także koszt robocizny. Czasem ktoś liczy tylko części, nie doliczając 2 rbh po 50 zł każda, co daje 100 zł – a przecież robocizna to realny koszt dla klienta i warsztatu. Brak uwzględnienia tej pozycji jest niestety częstym błędem wśród początkujących mechaników albo osób niezaznajomionych z zasadami wycen w profesjonalnych serwisach. Zdarza się, że ktoś mnoży koszt świecy przez niewłaściwą liczbę sztuk, np. 4 zamiast 6, albo zupełnie nie bierze pod uwagę przewodów, zakładając, że to drobiazg. Takie myślenie może doprowadzić w praktyce do niedoszacowania kosztów naprawy, a w konsekwencji nawet do strat dla warsztatu czy nieporozumień z klientem. Z mojego punktu widzenia, każda profesjonalna wycena powinna być kompletna – zgodnie z dobrymi praktykami branży należy zsumować wszystkie koszty: części, materiały, robociznę, a w razie wątpliwości zawsze sprawdzić dane techniczne silnika, by nie popełnić błędu już na etapie kalkulacji. Naprawdę warto sobie ten schemat zapamiętać, bo w przyszłości ułatwia życie i pracę w warsztacie.

Pytanie 23

Opona, która znajduje się na osi napędowej, jest oznaczona literą

A. D

B. U

C. T

D. S

Odpowiedź D jest poprawna, ponieważ opona na oś napędową w pojazdach jest oznaczona literą D (Drive). Opona taka ma kluczowe znaczenie dla właściwego przenoszenia mocy z silnika na drogę, co wpływa na osiągi i bezpieczeństwo jazdy. Opony na oś napędową często charakteryzują się innym bieżnikiem i konstrukcją, aby sprostać wymaganiom związanym z przyczepnością i stabilnością pojazdu. Na przykład w samochodach z napędem na cztery koła, opony D są projektowane z myślą o lepszej trakcji w trudnych warunkach terenowych. Zgodnie z normami branżowymi, użycie odpowiednich opon na osiach napędowych jest kluczowe dla zapewnienia optymalnej wydajności i bezpieczeństwa, co podkreślają zalecenia producentów pojazdów oraz organizacji zajmujących się certyfikacją opon.

Pytanie 24

Rysunek przedstawia wynik pomiaru prądu zasilania zamontowanej w pojeździe samochodowym kamery cofania wykonany multimetrem analogowym na zakresie 15mA. Jaką wartość natężenia prądu wskazuje miernik?

A. 22 mA

B. 11 mA

C. 220 mA

D. 110 mA

Interpretacja wyniku wskazania analogowego miernika to typowy temat, który sprawia trudność, zwłaszcza gdy nie do końca rozumiemy, jak działa przeskalowanie na różnych zakresach. Często spotykam się z tym, że ktoś patrzy na podziałkę i odczytuje liczbę bez uwzględnienia zakresu albo przelicznika. W tym pytaniu zakres został ustawiony na 15 mA, ale wskazówka miernika jednoznacznie pokazuje wartość ponad 20 na odpowiedniej skali, co już powinno zapalić lampkę ostrzegawczą, że coś wymaga przeliczenia. W praktyce błędne odczytanie 11 mA albo 110 mA wynika zwykle z nieporozumienia między skalą a wybranym zakresem, co jest bardzo częstą pomyłką początkujących, którzy nie sprawdzają, czy zakres odpowiada rzeczywistej wartości prądu w badanym obwodzie. Z kolei wskazanie 220 mA jest już kompletnie oderwane od zakresu, bo taka wartość w ogóle nie mieści się w tej podziałce – tutaj często zawodzi umiejętność szacowania i brak doświadczenia w pracy z analogowymi multimetrów. Moim zdaniem, najważniejsze jest, żeby zawsze zwracać uwagę na jednostki, zakres i sposób kalibracji miernika. Standardy branżowe takich pomiarów (np. PN-EN 61010 dotycząca przyrządów pomiarowych) zakładają pełną świadomość użytkownika co do zakresu i odczytu – błędy wynikające z nieuwagi albo niezrozumienia są najczęstszą przyczyną problemów w praktyce serwisowej. Dlatego warto ćwiczyć czytanie takich wskazań i zawsze dwa razy sprawdzić, czy nie przeskalowaliśmy za nisko albo za wysoko – to bardzo ułatwia codzienną pracę i minimalizuje ryzyko przypadkowego uszkodzenia urządzeń.

Pytanie 25

Przyrząd przedstawiony na fotografii służy do sprawdzenia

A. ciśnienia w układzie klimatyzacji

B. ciśnienia w ogumieniu

C. stanu naładowania akumulatora

D. ciśnienia sprężania silnika

W analizowanym pytaniu proponowane odpowiedzi nie odzwierciedlają prawidłowego zastosowania przedstawionego przyrządu. Ciśnienie w ogumieniu, chociaż jest istotnym parametrem wpływającym na bezpieczeństwo jazdy i zużycie paliwa, mierzone jest przy pomocy manometrów przeznaczonych specjalnie do opon. W przypadku ciśnienia sprężania silnika, użycie takich urządzeń byłoby błędne, ponieważ nie dostarczają one informacji o kondycji silnika. Z kolei tester stanu akumulatora, który wykorzystywany jest do oceny naładowania oraz sprawności akumulatorów, operuje na zupełnie innych zasadach i nie ma związku z pomiarami ciśnienia sprężania w cylindrze. Użycie manometru do pomiaru ciśnienia w układzie klimatyzacji również jest niewłaściwe, ponieważ wymaga on innego zestawu narzędzi i pomiarów, które są specyficzne dla systemów chłodniczych i nie mają zastosowania do diagnozowania stanu silnika. Pomiar ciśnienia sprężania jest kluczowy w diagnostyce silników spalinowych, ale mylenie go z innymi pomiarami, takimi jak ciśnienie w oponach czy akumulatorze, może prowadzić do nieprawidłowych wniosków i szkodliwych dla silnika działań. Zrozumienie różnic między różnymi typami manometrów oraz ich zastosowaniem jest kluczowe w pracy każdego technika samochodowego. Warto więc przywiązać wagę do prawidłowego dobierania narzędzi diagnostycznych, aby uniknąć kosztownych pomyłek.

Pytanie 26

Jakie ubezpieczenie obejmuje pasażera samochodu, który uczestniczył w wypadku w pojeździe?

A. OC

B. Auto Casco

C. Assistance

D. NW

Udzielając odpowiedzi na to pytanie, można się pomylić, wybierając Assistance, Auto Casco lub OC, które nie oferują odpowiedniej ochrony pasażerom samochodu w przypadku wypadku. Ubezpieczenie Assistance ma na celu przede wszystkim pomoc drogową, zapewniając wsparcie w sytuacjach awaryjnych, takich jak awaria pojazdu lub wypadek, ale nie obejmuje bezpośredniej ochrony zdrowia pasażerów. Auto Casco, z kolei, chroni pojazd właściciela przed szkodami, ale nie zapewnia ochrony pasażerom w przypadku ich obrażeń. Ubezpieczenie OC (Odpowiedzialność Cywilna) jest obowiązkowe w Polsce, ale koncentruje się na pokryciu szkód wyrządzonych osobom trzecim lub ich mieniu przez ubezpieczonego kierowcę, a nie na ochronie pasażerów. Wybór niewłaściwej polisy może prowadzić do poczucia fałszywego bezpieczeństwa, dlatego ważne jest, aby zrozumieć, jakie konkretne ryzyka każda z tych polis pokrywa. Ostatecznie, nieznajomość różnic między tymi rodzajami ubezpieczeń może prowadzić do braku ochrony w sytuacjach, w których jest ona niezbędna.

Pytanie 27

Zaświecenie na żółto lampki kontrolnej przedstawionej na rysunku sygnalizuje

A. zanieczyszczenie filtra oleju.

B. utrudnioną regenerację filtra cząstek stałych.

C. uszkodzenie reaktora katalitycznego.

D. zanieczyszczenie filtra powietrza.

Wybór odpowiedzi dotyczącej uszkodzenia reaktora katalitycznego może wynikać z błędnej interpretacji sygnalizacji na desce rozdzielczej. Lampka kontrolna sygnalizująca problem z reaktorem katalitycznym zazwyczaj ma inny kolor, zazwyczaj czerwony, i może wskazywać na poważniejsze usterki, które mogą prowadzić do awarii silnika. Podobnie, odpowiedzi dotyczące zanieczyszczenia filtra powietrza oraz filtra oleju nie są związane z żółtą lampką kontrolną. Zanieczyszczenie filtra powietrza może prowadzić do obniżenia wydajności silnika, ale nie jest sygnalizowane przez lampkę DPF. Filtr oleju, choć również istotny dla prawidłowego działania silnika, nie jest bezpośrednio związany z informacją o regeneracji filtra cząstek stałych. Odpowiedzi te wskazują na typowy błąd myślowy, gdzie kierowcy mogą mylić różne lampki kontrolne i ich znaczenie. To podkreśla znaczenie znajomości oznaczeń na desce rozdzielczej oraz świadomego monitorowania stanu technicznego pojazdu, co jest kluczowe dla zapobiegania poważniejszym usterkom i zapewnienia prawidłowego funkcjonowania pojazdu zgodnie z obowiązującymi normami emisji spalin.

Pytanie 28

Aby zweryfikować poprawne funkcjonowanie hallotronowego czujnika prędkości obrotowej w systemie ABS, należy wykonać pomiar

A. reaktancji pojemnościowej czujnika

B. reaktancji indukcyjnej czujnika

C. sygnału wyjściowego z czujnika

D. rezystancji czujnika

Mierzenie sygnału z hallotronowego czujnika prędkości obrotowej jest naprawdę ważne, żeby ocenić, czy działa jak należy. Te czujniki wykorzystują zjawisko Hall'a, które wytwarza napięcie, gdy w pobliżu jest pole magnetyczne, co pozwala na sprawdzenie prędkości obrotowej. W praktyce, każdy pomiar tego sygnału powinien być analizowany pod kątem standardów diagnostyki w pojazdach. Na przykład, w czujnikach ABS, sygnał musi być stabilny i mieścić się w konkretnych wartościach napięcia, żeby systemy bezpieczeństwa działały prawidłowo. Regularne sprawdzanie tych sygnałów może pomóc w wczesnym wykrywaniu problemów oraz zapewnia, że cały system działa jak powinien, co jest mega istotne, zwłaszcza gdy mówimy o bezpieczeństwie w pojazdach.

Pytanie 29

Zakres czynności związanych z obsługą i diagnostyką zdemontowanego alternatora na stanowisku pomiarowym nie obejmuje sprawdzenia

A. obwodu wzbudzenia.

B. wyłącznika elektromagnetycznego.

C. uzwojeń twornika na zwarcie do masy.

D. rezystancji uzwojeń twornika.

Dobrze zauważone – wyłącznik elektromagnetyczny faktycznie nie wchodzi w zakres czynności związanych z obsługą i diagnostyką zdemontowanego alternatora na stanowisku pomiarowym. Taki wyłącznik to element rozrusznika, nie alternatora. W praktyce, kiedy alternator jest już zdemontowany i trafia na stanowisko pomiarowe, skupiamy się na typowych testach jak sprawdzenie obwodu wzbudzenia, rezystancji uzwojeń twornika czy wykrywanie zwarcia do masy. Te testy pozwalają wykryć uszkodzenia elektryczne lub mechaniczne wewnątrz alternatora. Sprawność wyłącznika elektromagnetycznego, który odpowiada za załączanie rozrusznika, bada się zupełnie innymi metodami i w innym kontekście. Rzadko spotyka się sytuację, żeby ktoś próbował diagnozować ten element podczas przeglądu alternatora – moim zdaniem takie pomieszanie może się zdarzyć tylko wtedy, gdy ktoś nie odróżnia dokładnie funkcji poszczególnych podzespołów. W warsztatach samochodowych te zadania są rozdzielone i każdy mechanik wie, czego dotyczy dany test. Dla ścisłości, w dokumentacji technicznej producentów również są jasno określone procedury diagnostyczne – i nie obejmują one wyłącznika elektromagnetycznego przy alternatorze. Dobra robota, bo takie detale techniczne świadczą o solidnej wiedzy praktycznej.

Pytanie 30

W jakim zakresie cykli należy dostosować częstotliwość działania kierunkowskazów?

A. 130 cykli/min

B. 50 cykli/min

C. 90 ±30 cykli/min

D. 60 ±30 cykli/min

Częstotliwość pracy kierunkowskazów powinna wynosić 90 ±30 cykli/min, co oznacza, że może się wahać w granicach od 60 do 120 cykli/min. Taki zakres jest zgodny z normami bezpieczeństwa oraz ergonomii użytkowania pojazdów. Utrzymanie właściwej częstotliwości sygnalizacji kierunkowskazów jest kluczowe dla zapewnienia bezpieczeństwa na drodze, ponieważ pozwala innym uczestnikom ruchu na szybką identyfikację zamierzonych manewrów kierowcy. Przykładowo, podczas zasygnalizowania zmiany pasa ruchu, odpowiednia częstotliwość migania kierunkowskazów pozwala na lepszą widoczność i zrozumienie intencji kierowcy. W praktyce, regulator części elektronicznych w pojazdach jest zaprojektowany tak, aby automatycznie utrzymywać tę częstotliwość. Warto zaznaczyć, że zbyt szybkie lub zbyt wolne miganie może prowadzić do nieporozumień i zwiększonego ryzyka wypadków, dlatego przestrzeganie tego zakresu jest kluczowe.

Pytanie 31

Proces oczyszczenia filtra cząstek stałych odbywa się poprzez

A. zamknięcie zaworu EGR.

B. obniżenie temperatury spalin.

C. podniesienie temperatury spalin.

D. maksymalne otwarcie zaworu EGR.

Dokładnie, proces oczyszczania filtra cząstek stałych – czyli tzw. regeneracja DPF/FAP – polega właśnie na chwilowym podniesieniu temperatury spalin. Chodzi o to, żeby zgromadzone w filtrze cząstki stałe (głównie sadza) uległy dopaleniu do dwutlenku węgla. Najczęściej temperatura w trybie regeneracji przekracza 600°C, a czasem nawet zbliża się do 700°C, co jest wystarczające do całkowitego wypalenia osadów. Producenci silników stosują różne sposoby podnoszenia temperatury, np. zmieniają parametry wtrysku paliwa lub stosują specjalny cykl pracy silnika. W praktyce, jeśli filtr nie osiągnie odpowiednio wysokiej temperatury przez dłuższy czas, np. podczas jazdy miejskiej, może dojść do jego zapchania i konieczności kosztownej wymiany. Właśnie z tego powodu zalecane są regularne dłuższe trasy, podczas których filtr ma szansę się prawidłowo oczyścić. Moim zdaniem to jeden z ciekawszych przykładów, jak nowoczesne silniki wymagają od nas jako użytkowników pewnej wiedzy i świadomości działania układów oczyszczania spalin. Branża motoryzacyjna podkreśla, że poprawna eksploatacja i nieprzerywanie procesu regeneracji to klucz do długiej żywotności filtra.

Pytanie 32

Jaki będzie całkowity koszt usunięcia usterki układu ABS, jeżeli doszło do uszkodzenia czujnika lewego przedniego koła. Naprawa układu zajmie mechanikowi cztery godziny pracy, a po wykonaniu naprawy konieczne jest usunięcie kodów błędu z pamięci sterownika.

Lp.	Wartość jednostkowa części (podzespołu)	Wartość [PLN]
1.	Czujnik ABS	150,00
Wykonana usługa (czynność)
1.	Koszt 1 rbh pracy mechanika	50,00
2.	Kasowanie błędów z pamięci sterownika	150,00

A. 350,00 PLN

B. 450,00 PLN

C. 400,00 PLN

D. 500,00 PLN

Poprawnie obliczyłeś całkowity koszt naprawy układu ABS, uwzględniając zarówno cenę części, jak i wszystkie usługi serwisowe. W praktyce warsztatowej kosztorysowanie naprawy powinno zawsze obejmować wartość wymienianej części (w tym przypadku czujnik ABS za 150 zł), sumę roboczogodzin – tutaj mamy cztery godziny po 50 zł każda, co razem daje 200 zł – oraz dodatkowe czynności, które są wymagane po zakończeniu naprawy, takie jak skasowanie błędów z pamięci sterownika (150 zł). Łącznie to daje 500 zł. Moim zdaniem warto pamiętać, że usunięcie kodów błędów nie zawsze jest usługą wliczoną automatycznie w cenę wymiany czujnika – niektóre warsztaty wyceniają ją niezależnie, i tu tak właśnie jest. Z mojego doświadczenia wynika, że dokładne przeliczenie kosztów i uwzględnienie wszystkich niezbędnych czynności jest podstawą dobrego kontaktu z klientem i zapobiega nieporozumieniom. Takie podejście jest zgodne z praktyką branżową i oczekiwaniami klientów. Biorąc pod uwagę standardy obsługi pojazdów wyposażonych w system ABS, zawsze po wymianie czujnika należy nie tylko wykonać naprawę mechaniczną, ale też zapewnić właściwą diagnostykę elektroniczną, żeby układ działał poprawnie i nie generował fałszywych alarmów. Bez skasowania błędów sterownik może nadal sygnalizować usterkę, nawet jeśli czujnik jest już sprawny. W praktyce to bardzo ważny element, szczególnie w nowoczesnych samochodach z rozbudowaną elektroniką.

Pytanie 33

Na ilustracji przedstawiono

A. filtr paliwa.

B. przepływomierz powietrza.

C. przepustnicę.

D. katalizator spalin.

Ten przepływomierz powietrza, który widzisz na obrazku, to naprawdę ważny element w nowoczesnych silnikach spalinowych. Jego główne zadanie? Dokładnie mierzyć, ile powietrza dostaje się do silnika. To jest kluczowe, bo dzięki temu można odpowiednio dobrać mieszankę paliwowo-powietrzną. Jak to działa? Kiedy wszystko jest w porządku, silnik działa wydajnie, co oznacza lepsze osiągi, mniejsze zużycie paliwa i mniej spalin. Przepływomierze zwykle mają czujniki, które rejestrują zmiany w przepływie powietrza i wysyłają te info do sterownika silnika. Jak coś się popsuje z przepływomierzem, silnik może przejść na tryb awaryjny, co prowadzi do spadku mocy i większego zużycia paliwa. Standardy, takie jak ISO 9001, mówią, jak ważne są precyzyjne części w autach, więc warto dbać o przepływomierz, żeby silnik działał jak najlepiej.

Pytanie 34

Która z wymienionych metod diagnostycznych jest najbardziej precyzyjna?

A. Wzrokowa.

B. Pomiarowa.

C. Dotykowa.

D. Słuchowa.

Wybierając metodę pomiarową jako najbardziej precyzyjną, trafiasz w sedno tego, jak powinna wyglądać profesjonalna diagnostyka. Pomiar to podstawa w każdej branży technicznej – czy to elektryka, mechanika, czy budownictwo. Dlaczego? Bo daje konkretne, liczbowe wyniki, które można porównać z dopuszczalnymi normami albo instrukcjami producenta. Jeśli na przykład sprawdzamy napięcie w instalacji, nikt nie powie „chyba jest za mało”, tylko użyje miernika i odczyta wartość w voltach. Tak samo z pomiarem luzów, temperatury, ciśnienia czy rezystancji – wszędzie tu liczy się precyzja. Z mojego doświadczenia wynika, że pomiarowa metoda jest nie tylko dokładna, ale i powtarzalna, a to ważne przy odbiorach czy okresowych przeglądach. Branżowe standardy, jak choćby normy ISO czy PN-EN, zawsze wymagają dokumentowania wyników pomiarów, a nie tylko zdania technika, bo tylko w ten sposób można jednoznacznie stwierdzić, czy sprzęt lub instalacja spełnia wymagania. W praktyce, kiedy pojawia się konflikt czy reklamacja, tylko twarde dane z pomiarów mają realną wartość dowodową. Słuch, dotyk czy wzrok to ważne zmysły na etapie szybkiej oceny, ale nic nie zastąpi pomiaru, jeśli chce się być pewnym wyniku. Tak naprawdę, kto nie mierzy – ten zgaduje. Metody pomiarowe to absolutna podstawa profesjonalizmu technicznego.

Pytanie 35

Na którym rysunku przedstawiono prawidłowo zmontowany z dyskretnych elementów półprzewodnikowych mostek Graetza?

A. Rysunek 1

B. Rysunek 2

C. Rysunek 3

D. Rysunek 4

Mostek Graetza to jedno z najbardziej uniwersalnych rozwiązań stosowanych podczas prostowania napięcia przemiennego – kluczowe jest tu prawidłowe ułożenie diod, ponieważ nawet pojedynczy błąd kierunku prowadzi do nieprawidłowego działania całego układu. Niestety, bardzo często spotykam się z sytuacją, kiedy ktoś patrząc na schemat, kieruje się intuicją zamiast analizą kierunku przewodzenia diod. Moim zdaniem, typowym źródłem pomyłek jest założenie, że 'byle układ czterech diod połączonych kwadratem' zadziała – to zdecydowanie niewystarczające. Jeśli diody są skierowane naprzemiennie lub wszystkie w jednym kierunku, połowa sinusoidy zostanie zablokowana lub nawet powstanie zwarcie wyjścia, co w praktyce może prowadzić do poważnych uszkodzeń elementów. W niektórych błędnych konfiguracjach prąd nie płynie przez obciążenie w obu połówkach napięcia wejściowego, co oznacza utratę głównej zalety mostka – pełnofalowego prostowania. Branżowe standardy (np. normy EN dotyczące małosygnałowych układów prostowniczych) jednoznacznie wskazują na konieczność zwracania uwagi na orientację diod. Z mojego doświadczenia wynika, że często początkujący elektronicy nie weryfikują kierunku strzałek diod, przez co ich układ działa tylko połowicznie lub wcale. Warto za każdym razem sprawdzić, czy każda z diod przewodzi prąd we właściwej fazie przebiegu wejściowego i czy cały mostek zapewnia jednokierunkowy przepływ prądu przez obciążenie. To właśnie ta subtelność decyduje, czy mostek Graetza działa zgodnie ze swoim przeznaczeniem, czy też jest tylko zbiorem czterech przypadkowo połączonych diod.

Pytanie 36

Na przekroju przedstawiono

A. foto tyrystor.

B. fotodiodę.

C. fototranzystor.

D. fotorezystor.

Analiza pozostałych odpowiedzi może pomóc w zrozumieniu, dlaczego wybrane opcje są błędne. Fotodioda, mimo że również jest elementem optoelektronicznym, ma jedynie dwa wyprowadzenia i działa na zasadzie generowania prądu elektrycznego pod wpływem światła, ale nie działa jak tranzystor. Z kolei fotorezystor to pasywny element, którego oporność zmienia się w zależności od natężenia światła, ale nie ma właściwości wzmacniających jak tranzystor. Odpowiedź dotycząca fototyrystora jest myląca, ponieważ fototyrystor to element, który również reaguje na światło, ale jego działanie opiera się na zjawisku przełączania, a nie na wzmacnianiu sygnałów, co jest istotne dla fototranzystora. Wybór jakiegokolwiek innego elementu, niż fototranzystor, może wynikać z niepełnego zrozumienia funkcji poszczególnych elementów. Kluczowym błędem myślowym jest mylenie elementów pasywnych z aktywnymi. Elementy aktywne, takie jak fototranzystor, mają zdolność do wzmacniania sygnału, co czyni je niezwykle użytecznymi w aplikacjach wymagających precyzyjnej detekcji i kontroli sygnałów. Zrozumienie różnicy między tymi technologiami jest kluczowe dla prawidłowego projektowania obwodów elektronicznych.

Pytanie 37

Na schemacie elektrycznym numerem 33 oznaczono czujnik

A. temperatury.

B. położenia przepustnicy.

C. tlenu.

D. spalania stukowego.

W temacie czujników samochodowych łatwo się pomylić, bo często na pierwszy rzut oka ich funkcje wydają się do siebie zbliżone, szczególnie jeśli ktoś nie miał zbyt dużo do czynienia z diagnostyką układów elektronicznych. Czujnik tlenu, znany jako sonda lambda, odpowiada za analizę składu spalin i pomaga ECU sterować mieszanką paliwowo-powietrzną – zwykle znajduje się w układzie wydechowym, nie przy przepustnicy, a jego rola sprowadza się bardziej do kontroli emisji i spalania niż do bezpośredniego sterowania pracą silnika podczas przyspieszania. Czujnik temperatury to równie istotny element, tyle że on monitoruje temperaturę cieczy chłodzącej lub powietrza, dostarczając dane do optymalizacji procesu spalania, ale nijak nie ma wpływu na sygnał położenia przepustnicy. Z kolei czujnik spalania stukowego to osobny temat – wykrywa nieprawidłowe spalanie w cylindrze, czyli tzw. spalanie detonacyjne, i pozwala na korygowanie kąta wyprzedzenia zapłonu, lecz nie ma żadnego powiązania z położeniem przepustnicy – jego lokalizacja i sposób działania są zupełnie inne. Moim zdaniem najczęstszym błędem jest tu utożsamianie ogólnego wpływu każdego czujnika na pracę silnika z jego specyficzną funkcją i miejscem montażu. Przepustnica steruje ilością powietrza wpadającego do silnika, więc jej położenie musi być monitorowane przez dedykowany czujnik, od którego zależą zarówno odpowiedź na gaz, jak i działanie wielu systemów pomocniczych. Skupianie się wyłącznie na nazwie „czujnik” bez rozróżnienia jego faktycznej roli może prowadzić do zaskakujących nieporozumień podczas interpretacji schematów. Warto o tym pamiętać, zwłaszcza podczas nauki czy diagnostyki praktycznej.

Pytanie 38

Na schemacie przedstawiono układ zapłonowy

A. tyrystorowy.

B. tranzystorowy.

C. z przerywaczem.

D. elektroniczny.

Układ zapłonowy z przerywaczem jest klasycznym rozwiązaniem stosowanym w silnikach spalinowych, zwłaszcza w starszych modelach. Przerywacz, którego symbol rozpoznajemy na schemacie, jest kluczowym elementem w kontrolowaniu momentu zapłonu mieszanki paliwowo-powietrznej. Dzięki niemu można precyzyjnie definiować czas, w którym iskra zapłonowa jest generowana, co ma bezpośredni wpływ na efektywność silnika oraz jego osiągi. W praktyce, przerywacze są często używane w połączeniu z cewką zapłonową, która wytwarza wysokie napięcie potrzebne do zapłonu. Współczesne układy zapłonowe często przechodzą na rozwiązania elektroniczne, jednak zrozumienie działania przerywacza jest kluczowe dla diagnostyki starszych układów oraz dla mechaników zajmujących się renowacją klasycznych samochodów. Dobrze skonstruowany układ zapłonowy z przerywaczem zapewnia nie tylko niezawodność działania, ale również optymalizację spalania, co jest zgodne z dobrymi praktykami w branży motoryzacyjnej.

Pytanie 39

Które z podanych elementów wyposażenia pojazdów nie przyczyniają się do zwiększenia bezpieczeństwa biernego?

A. Poduszki powietrzne

B. Zagłówki

C. Pasy bezpieczeństwa

D. Lusterka wsteczne

Pasy bezpieczeństwa, zagłówki oraz poduszki powietrzne są kluczowymi elementami wyposażenia pojazdów, które mają istotny wpływ na bezpieczeństwo bierne. Pasy bezpieczeństwa zapobiegają przesuwaniu się ciała pasażerów podczas wypadku, co znacząco redukuje ryzyko odniesienia poważnych obrażeń. Zagłówki, z kolei, są zaprojektowane w taki sposób, aby chronić głowę i szyję przed urazami w trakcie kolizji tylnej. W przypadku zderzenia, prawidłowo ustawione zagłówki zmniejszają ryzyko urazów kręgów szyjnych, co jest zgodne z normami bezpieczeństwa ustanowionymi przez organizacje takie jak Euro NCAP. Poduszki powietrzne działają jak dodatkowa poduszka ochronna, która aktywuje się w przypadku zderzenia, minimalizując wpływ na ciało pasażera. Wybierając lusterka wsteczne jako element, który rzekomo wpływa na bezpieczeństwo bierne, można popełnić błąd myślowy, polegający na przecenieniu roli widoczności w kontekście ochrony podczas wypadków. Choć widoczność jest niezbędna dla zapobiegania wypadkom, nie jest elementem, który przyczynia się do zmniejszenia skutków już zaistniałego zdarzenia. Takie myślenie może prowadzić do poważnych konsekwencji, gdyż pomija się kluczowe aspekty technologii bezpieczeństwa, które są niezbędne do ochrony pasażerów w przypadku kolizji.

Pytanie 40

Na schemacie przedstawiono

A. mostek prostowniczy alternatora.

B. ogniwa prądu stałego połączone równolegle.

C. ogniwa prądu stałego połączone szeregowo.

D. uzwojenie wirnika alternatora.

Patrząc na ten schemat łatwo się pomylić, bo jest dość charakterystyczny i przypomina czasem inne układy z diodami czy ogniwami. Jednak nie mamy tu klasycznego połączenia ogniw prądu stałego ani równolegle, ani szeregowo – w tych przypadkach nie używa się diod w taki sposób. Ogniwa łączy się, by uzyskać odpowiednie napięcie lub wydajność prądową, a tutaj główną rolą diod jest prostowanie, czyli zamiana prądu zmiennego na stały. Często ludzie mylą ten mostek z układami stosowanymi w prostych zasilaczach czy bateriach, ale wtedy układ jest znacznie prostszy i nie wykorzystuje aż tylu diod. Z kolei uzwojenie wirnika alternatora wygląda zupełnie inaczej – tam mamy nawinięty drut i ewentualnie połączenia do pierścieni ślizgowych, a nie taki siatkowy układ diod. Moim zdaniem problem często bierze się z tego, że nie wszyscy rozumieją różnicę między prostowaniem a magazynowaniem energii – ogniwa tworzą źródło zasilania, a mostek prostowniczy to element, który dostosowuje prąd do potrzeb odbiorników. W praktyce, znajomość tego rozróżnienia jest kluczowa przy diagnozowaniu usterek w pojazdach i projektowaniu instalacji. Warto zapamiętać, że mostek prostowniczy, zwłaszcza w alternatorze, to zawsze układ kilku diod połączonych w sposób umożliwiający konwersję prądu trójfazowego na stały.

Rozpocznij nowy egzamin

Powrót do strony głównej
