Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Data rozpoczęcia: 9 czerwca 2026 00:23
Data zakończenia: 9 czerwca 2026 00:34

Egzamin niezdany

Wynik: 16/40 punktów (40,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który zestaw kluczy służy do obsługi uchwytu przedstawionego na rysunku?

A. Płaski i imbusowy.

B. Płaski i nasadowy.

C. Imbusowy i hakowy.

D. Nasadowy i hakowy.

Odpowiedź 'Płaski i imbusowy' jest poprawna, ponieważ uchwyt przedstawiony na rysunku obsługiwany jest dokładnie tymi typami kluczy. Klucz płaski jest używany do dokręcania lub luzowania śrub z płaską głową, co znajduje zastosowanie w wielu codziennych sytuacjach, takich jak naprawy sprzętu AGD czy prace warsztatowe. Z kolei klucz imbusowy, znany również jako klucz sześciokątny, ma zastosowanie do śrub z wewnętrznymi sześciokątami, które są powszechnie stosowane w meblach oraz w urządzeniach mechanicznych. Ważne jest, aby używać odpowiednich narzędzi, ponieważ niewłaściwy klucz może prowadzić do uszkodzenia głowy śruby, co skutkuje trudnościami w dalszej obsłudze. W przemyśle budowlanym oraz motoryzacyjnym, znajomość typów kluczy i ich zastosowania jest kluczowa dla zapewnienia efektywności i bezpieczeństwa prac. Dobrą praktyką jest również regularne sprawdzanie stanu narzędzi oraz ich odpowiednie przechowywanie, aby były zawsze gotowe do użycia.

Pytanie 2

Jakim narzędziem dokonuje się oceny płaskości powierzchni?

A. czujnikiem zegarowym

B. liniałem krawędziowym

C. średnicówką czujnikową

D. kątownikiem

Kątownik, czujnik zegarowy oraz średnicówka czujnikowa są narzędziami pomiarowymi, które mają swoje specyficzne zastosowania, jednak nie są one odpowiednie do sprawdzania płaskości powierzchni w sposób, w jaki robi to liniał krawędziowy. Kątownik służy głównie do sprawdzania kątów prostych i linii prostopadłych, co może prowadzić do błędów w ocenie płaskości, ponieważ nie uwzględnia on ewentualnych wypukłości czy wklęsłości na powierzchni. Czujnik zegarowy, mimo że umożliwia precyzyjne pomiary, jest zazwyczaj używany do oceny tolerancji wymiarowych w osiach i średnicach, a nie do bezpośredniego oceniania płaskości całych powierzchni. Z kolei średnicówka czujnikowa jest narzędziem do pomiaru średnic otworów i innych elementów cylindrycznych, co również nie ma zastosowania w kontekście płaskości. Używanie tych narzędzi do sprawdzania płaskości może prowadzić do nieprawidłowych wniosków, gdyż każde z nich ma ograniczenia do określonych zastosowań. Właściwe zrozumienie funkcji poszczególnych narzędzi oraz ich właściwego zastosowania w praktyce jest kluczowe dla uzyskania rzetelnych wyników pomiarów i spełnienia norm jakościowych.

Pytanie 3

Montaż łożyska tocznego na wale za pomocą metody skurczowej realizuje się przez

A. podgrzanie wału

B. schłodzenie łożyska i wału do temperatury poniżej 0°C

C. podgrzanie łożyska

D. schłodzenie łożyska oraz podgrzanie wału

Oziębienie łożyska i podgrzewanie wału to niezbyt popularny sposób montażu. Teoretycznie, oziębienie łożyska mogłoby sprawić, że się skurczy, a podgrzanie wału zwiększyłoby jego średnicę. Tylko że to mało efektywne i może być ryzykowne. Jak próbujesz założyć łożysko bez jego podgrzania, to może się zaciąć na wale, co grozi uszkodzeniem. Podgrzewanie tylko wału też nie jest najlepszym pomysłem, bo różnice temperatur mogą prowadzić do niejednorodnych naprężeń, a to w dłuższej perspektywie może prowadzić do awarii. Oziębianie łożyska i wału poniżej 0°C to z kolei kiepski pomysł w przemyśle, bo może wpłynąć na materiały, zwiększając ich kruchość. W praktyce, najlepszym sposobem jest podgrzewanie łożyska, co pozwala na bezpieczne i precyzyjne montowanie.

Pytanie 4

Jaką ilość cieczy przetłoczy pompa tłokowa w ciągu 3 godzin, jeśli jej teoretyczna wydajność wynosi 500 m3/h, a jej sprawność objętościowa to 80%?

A. 500 m3

B. 800 m3

C. 1 500 m3

D. 1 200 m3

Pojawiające się błędne odpowiedzi wynikają z niepoprawnych założeń dotyczących obliczeń wydajności pomp. Odpowiedzi, które podają wartości takie jak 1500 m3, 800 m3 lub 500 m3, nie uwzględniają kluczowego elementu, jakim jest sprawność objętościowa pompy. W przypadku pompy tłokowej, wydajność teoretyczna jest jedynie wartością maksymalną, która zakłada, że nie ma żadnych strat energii ani objętości. Gdyby pompa działała bez strat, rzeczywiście mogłaby przetłoczyć 1500 m3. Jednakże sprawność objętościowa, która uwzględnia różne czynniki, takie jak tarcie, uszczelnienia i inne straty, pokazuje, że tylko 80% tej wartości jest faktycznie osiągane. Dlatego należy pomnożyć teoretyczną wydajność przez 0,8. Wartości 800 m3 i 500 m3 wynikają z błędnego rozumienia, co oznacza sprawność. 800 m3 mogłoby być błędnym obliczeniem przy założeniu zbyt niskiej sprawności, a 500 m3 to po prostu nieodpowiednia interpretacja wydajności teoretycznej. Typowym błędem jest zatem nieodpowiednie uwzględnienie rzeczywistych warunków pracy pompy oraz przyjmowanie wydajności maksymalnej jako wydajności rzeczywistej.

Pytanie 5

Na rysunku przedstawiono sprzęgło

A. łubkowe.

B. tulejowe.

C. kłowe.

D. tarczowe.

Odpowiedzi, które wskazują na inne rodzaje sprzęgieł, mogą wynikać z nieporozumienia dotyczącego ich budowy i zastosowania. Sprzęgło tulejowe, na przykład, to inny typ sprzęgła, który różni się konstrukcją – składa się z tulei, która łączy dwa wały i umożliwia ich wzajemne przesunięcie. Takie rozwiązanie jest stosowane w sytuacjach, kiedy konieczne jest minimalizowanie wibracji oraz kompensowanie niewielkich przemieszczeń między wałami, co jest zupełnie innym zastosowaniem niż w przypadku sprzęgła łubkowego, które jest bardziej sztywne i przeznaczone do przenoszenia większych obciążeń. Przy wyborze sprzęgła kłowego, można pomylić je z łubkowym, jednak sprzęgło kłowe jest przeznaczone głównie do połączenia wałów o zębatych końcach, co nie jest przedstawione na rysunku. Z kolei sprzęgło tarczowe charakteryzuje się inną zasadą działania, gdyż jego elementy ścierne są umieszczane w układzie tarczowym, co zapewnia płynniejsze połączenie, ale nie jest to odpowiednia klasyfikacja dla sprzęgła łubkowego. Takie nieścisłości mogą prowadzić do błędnych wniosków w kontekście doboru sprzęgieł do konkretnych aplikacji, co jest kluczowe dla efektywności i bezpieczeństwa w pracy systemów mechanicznych.

Pytanie 6

Jakie urządzenie należy wykorzystać do obróbki powierzchni przylegania głowicy cylindrów?

A. strugarkę

B. tokarkę

C. szlifierkę

D. dłutownicę

Dłutownica, tokarka i strugarka, mimo że są maszynami obróbczo-mechanicznymi, nie są odpowiednimi narzędziami do wykańczania powierzchni przylegania głowicy cylindrów ze względu na swoje właściwości i zastosowanie. Dłutownica jest przeznaczona do obróbki materiałów poprzez skrawanie na dużych powierzchniach, jednak jej użycie do szlifowania powierzchni przylegania mogłoby prowadzić do niepożądanych uszkodzeń i nierówności. Tokarka działa na zasadzie obrotu materiału, co jest idealne do formowania cylindrycznych kształtów, ale nie nadaje się do precyzyjnego wykańczania płaskich powierzchni, takich jak te w głowicy cylindrów. Z kolei strugarka, podobnie jak dłutownica, jest przeznaczona do obróbki dużych powierzchni i nie daje wymaganego poziomu dokładności. Jednym z typowych błędów myślowych jest założenie, że każda maszyna obróbcza może być użyta do różnych zadań; w rzeczywistości każda z nich ma swoje specyficzne zastosowanie. W kontekście obróbki mechanicznej, jakość wykonania jest kluczowa, a niewłaściwy dobór narzędzi może skutkować utratą precyzji, co w przypadku głowic cylindrów jest niedopuszczalne. Używanie niewłaściwych narzędzi może prowadzić do zmniejszenia szczelności, wydajności silnika, a nawet do jego uszkodzenia.

Pytanie 7

Oznaczenie na rysunku wskazuje, że połączenie należy wykonać metodą

A. spawania.

B. skręcania.

C. nitowania.

D. zgrzewania.

Poprawna odpowiedź to spawania, co jest zgodne z oznaczeniami używanymi w rysunkach technicznych do reprezentowania połączeń spawanych. Symbol kątowy z wymiarami (5/20) wskazuje na spoinę kątową, która jest powszechnie stosowana w różnych konstrukcjach inżynieryjnych, w tym w budownictwie i przemyśle maszynowym. Połączenia spawane charakteryzują się dużą wytrzymałością oraz trwałością, co czyni je idealnymi do łączenia elementów konstrukcyjnych, takich jak stalowe belki czy rury. Dobrą praktyką jest stosowanie spawów w miejscach, gdzie wymagana jest odporność na wysokie obciążenia i dynamiczne siły. Standardy, takie jak ISO 9606 dla kwalifikacji spawaczy, określają wymogi dotyczące spawania, co podkreśla znaczenie tej metody w przemyśle. Wiedza na temat zastosowania spawania, technik oraz prawidłowego oznaczania w rysunkach technicznych jest kluczowa dla inżynierów oraz projektantów.

Pytanie 8

Ulepszanie cieplne to proces obróbki termicznej, który składa się z operacji

A. hartowania i odprężania

B. nawęglania i hartowania

C. hartowania i odpuszczania

D. przesycania i starzenia

Przesycanie i starzenie jako odpowiedzi są związane z innymi aspektami obróbki cieplnej, ale nie dotyczą bezpośrednio ulepszania cieplnego stali. Przesycanie to proces, który polega na schłodzeniu materiału z temperatury, w której można rozpuścić węgiel lub inne pierwiastki, do temperatury, w której uzyskuje się strukturę jednofazową. Celem przesycenia jest uzyskanie stanu nasycenia, który później można wykorzystać w dalszych procesach. Starzenie natomiast odnosi się do procesów, w których materiały, zwłaszcza stopy aluminium, są poddawane obróbce w celu osiągnięcia optymalnych właściwości mechanicznych poprzez kontrolowane krystalizacje. Nawęglanie to proces polegający na wprowadzeniu węgla do powierzchni stali, co zwiększa twardość zewnętrznej warstwy, ale nie jest to proces ulepszania cieplnego w sensie hartowania i odpuszczania. Hartowanie i odprężanie także nie są terminami, które wspólnie definiują proces ulepszania cieplnego. Hartowanie ma na celu twardnienie materiału, podczas gdy odprężanie odnosi się do eliminacji naprężeń, ale nie jest to proces o tej samej naturze co odpuszczanie. Typowe błędy w rozumieniu tego zagadnienia wynikają z mylenia terminów i ich zastosowań, co prowadzi do nieporozumień w kontekście obróbki cieplnej.

Pytanie 9

Które urządzenie przedstawiono na rysunku?

A. Giętarkę do blach.

B. Podnośnik śrubowy.

C. Wyoblarkę ręczną.

D. Prasę warsztatową.

Prasa warsztatowa to urządzenie mechaniczne, które jest niezwykle istotne w procesach obróbczych i wytwórczych. Jej głównym zadaniem jest stosowanie siły do kształtowania, zgniatania lub prostowania różnorodnych materiałów, takich jak metale czy tworzywa sztuczne. Prasa ta charakteryzuje się solidną konstrukcją, co pozwala na pracę z dużymi obciążeniami. Użycie dźwigni do ręcznego sterowania umożliwia efektywne i precyzyjne kontrolowanie siły nacisku, co jest kluczowe w wielu zastosowaniach, takich jak formowanie blach, produkcja elementów mechanicznych czy naprawy. W praktyce, prasa warsztatowa może być wykorzystywana do produkcji detali w małych seriach, a także do prototypowania. Zgodnie z najlepszymi praktykami w zakresie bezpieczeństwa, operatorzy powinni być przeszkoleni w obsłudze tego urządzenia, aby uniknąć wypadków oraz uszkodzeń materiałów.

Pytanie 10

Łożyska toczne znajdują zastosowanie, gdy

A. ważne jest tłumienie drgań wału

B. konieczne są bardzo niskie opory ruchu

C. potrzebna jest cicha praca łożyska

D. wymagana jest instalacja łożysk dzielonych

Wiele z przedstawionych koncepcji nie odnosi się do rzeczywistych zastosowań łożysk tocznych, co może prowadzić do nieporozumień. Cichobieżność łożyska, chociaż istotna w wielu aplikacjach, nie jest głównym uzasadnieniem dla wyboru łożysk tocznych. W rzeczywistości, łożyska toczne mogą generować hałas, zwłaszcza przy niewłaściwej instalacji lub braku smarowania. W przypadkach, gdzie tłumienie drgań wału jest kluczowe, stosuje się inne rozwiązania, np. łożyska ślizgowe lub elastomerowe, które lepiej absorbują wibracje. Dodatkowo, łożyska dzielone, które są używane w specyficznych aplikacjach, takich jak maszyny o dużych średnicach, nie są typowym zastosowaniem dla łożysk tocznych. Wybór odpowiedniego typu łożyska powinien opierać się na analizie wymagań aplikacji, takich jak obciążenia, prędkości obrotowe oraz warunki pracy. Typowe błędy przy wyborze łożysk to przypisywanie im cech, które nie są ich mocnymi stronami. Kluczowe jest zrozumienie, że łożyska toczne są projektowane głównie z myślą o minimalizacji oporów ruchu, a nie o tłumieniu drgań czy cichobieżności. Użycie niewłaściwego rodzaju łożyska w danej aplikacji może prowadzić do szybkiego zużycia, awarii oraz zwiększenia kosztów utrzymania.

Pytanie 11

W systemach chłodniczych oraz grzewczych, czyli w instalacjach z rzadko wymienianym czynnikiem, aby zatrzymać proces korozji, stosuje się

A. inhibitory korozji

B. ochronę elektrolityczną

C. powłoki ochronne niemetalowe

D. powłoki ochronne metalowe

Stosowanie powłok ochronnych niemetalowych, takich jak tworzywa sztuczne, może w teorii oferować pewną ochronę przed korozją, jednak w praktyce nie są one wystarczająco skuteczne w długofalowej ochronie metalowych elementów układów chłodniczych i ciepłowniczych. Powłoki te mogą być podatne na uszkodzenia mechaniczne oraz degradację chemiczną, co ogranicza ich efektywność w trudnych warunkach eksploatacji. Ochrona elektrolityczna opiera się na zasadzie zmiany potencjału elektrycznego metali, co w rzeczywistości jest bardziej skomplikowane i wymaga precyzyjnego monitorowania oraz odpowiedniego zarządzania układami, co czyni ją mniej praktyczną dla przeciętnego użytkownika. Z kolei powłoki ochronne metalowe, choć mogą oferować pewien poziom ochrony, są z reguły bardziej kosztowne i trudniejsze w aplikacji, a ich skuteczność w warunkach wody i czynników chemicznych często nie dorównuje efektywności inhibitorów korozji. Istnieje również ryzyko błędnego zastosowania, gdyż niewłaściwie dobrane powłoki mogą prowadzić do zjawiska korozji podpowłokowej, co jeszcze bardziej komplikuje problem. Dlatego też brak zrozumienia różnorodności metod ochrony przed korozją oraz ich ograniczeń w kontekście długotrwałej eksploatacji często prowadzi do błędnych wniosków i wyborów, które mogą skutkować poważnymi konsekwencjami finansowymi oraz operacyjnymi.

Pytanie 12

Na ilustracji przedstawiono łożysko

A. walcowe dwurzędowe.

B. igiełkowe wzdłużne.

C. ślizgowe.

D. kulkowe wzdłużne.

Odpowiedź na pytanie jest poprawna, ponieważ łożysko, które zostało przedstawione na ilustracji, to łożysko walcowe dwurzędowe. Charakteryzuje się ono dwoma rzędami cylindrycznych elementów tocznych, które zapewniają wysoką nośność radialną. Te łożyska są szeroko stosowane w aplikacjach wymagających odporności na obciążenia osiowe z obu kierunków, co czyni je idealnymi do zastosowań w przemyśle ciężkim czy motoryzacyjnym. Na przykład, w silnikach elektrycznych i przekładniach, gdzie obciążenia mogą być znaczące, użycie łożysk walcowych dwurzędowych pozwala na zwiększenie trwałości i efektywności pracy. Dodatkowo, zgodnie z normami ISO, łożyska te powinny być dobierane w zależności od konkretnego zastosowania, co obejmuje analizę warunków pracy, takich jak temperatura, prędkość obrotowa czy typ obciążenia. Właściwy dobór łożyska ma kluczowe znaczenie dla zapewnienia długotrwałej i niezawodnej pracy maszyn oraz urządzeń.

Pytanie 13

Łożysko kulkowe wzdłużne przedstawia zdjęcie oznaczone literą

A. C.

B. B.

C. D.

D. A.

Odpowiedź B jest prawidłowa, ponieważ łożysko kulkowe wzdłużne rzeczywiście charakteryzuje się ułożeniem kulek wzdłuż osi łożyska, co umożliwia efektywne przenoszenie obciążeń wzdłużnych. Na zdjęciu oznaczonym literą B widoczne są dwie bieżnie, między którymi umieszczone są kulki, co jest typowe dla tej konstrukcji. Tego rodzaju łożyska znajdują zastosowanie w wielu urządzeniach mechanicznych, gdzie istotne jest efektywne przenoszenie obciążeń wzdłużnych, jak na przykład w silnikach elektrycznych, przekładniach czy systemach transportowych. W standardach branżowych, takich jak ISO 281, opisane są wymagania dotyczące obliczania wytrzymałości i trwałości łożysk, co powinno być brane pod uwagę przy ich wyborze do konkretnego zastosowania. Zrozumienie konstrukcji i zasad działania łożysk kulkowych wzdłużnych jest kluczowe dla inżynierów zajmujących się projektowaniem maszyn i urządzeń, ponieważ pozwala na dobór odpowiednich komponentów, co wpływa na niezawodność oraz efektywność pracy całego systemu.

Pytanie 14

Żeliwo, w którym węgiel występuje w formie kulistych agregatów (tzw. grafit sferoidalny), określa się jako

A. sferoidalnym

B. białym

C. pstrym

D. modyfikowanym

Odpowiedź 'sferoidalnym' jest poprawna, ponieważ żeliwo sferoidalne, znane również jako żeliwo z grafitem kulkowym, charakteryzuje się obecnością kulistych skupień grafitu w mikrostrukturze. Ta forma grafitu znacznie poprawia właściwości mechaniczne materiału, w tym wytrzymałość na rozciąganie oraz odporność na uderzenia, co czyni go idealnym do zastosowań przemysłowych. Żeliwo sferoidalne jest szeroko wykorzystywane w produkcji elementów maszyn, takich jak wały, obudowy, czy części silników, gdzie wymagana jest zarówno odporność na wysokie obciążenia, jak i dobra obróbka skrawaniem. W porównaniu do innych rodzajów żeliwa, takich jak żeliwo białe, które ma twardą, ale kruchą strukturę, żeliwo sferoidalne łączy w sobie korzystne cechy, co czyni je preferowanym wyborem w nowoczesnym przemyśle. Zgodnie z normami ISO, żeliwo sferoidalne jest klasyfikowane na podstawie zawartości węgla i struktury grafitu, co pozwala na precyzyjne dostosowanie jego właściwości do specyficznych aplikacji.

Pytanie 15

Czynności związane z inspekcjami, regulacją, utrzymaniem, naprawami oraz remontami maszyn i urządzeń technologicznych to w procesie eksploatacji działania powiązane z

A. obsługiwaniem maszyn i urządzeń technologicznych

B. użytkowaniem maszyn i urządzeń technologicznych

C. zarządzaniem maszynami i urządzeniami technologicznych

D. zasilaniem maszyn i urządzeń technologicznych

Zarządzanie maszynami i urządzeniami technologicznych koncentruje się na aspekcie organizacyjnym i strategicznym, a nie na bezpośrednim działaniu w zakresie ich konserwacji czy napraw. Odpowiedzi związane z zasilaniem maszyn i użytkowaniem nie uwzględniają istotnych działań technicznych, które są kluczowe dla zapewnienia ich sprawności. Zasilanie maszyn to jedynie aspekt ich funkcjonowania, a nie proces eksploatacji. Użytkowanie maszyn odnosi się do operacyjnego wykorzystania ich możliwości, co nie obejmuje działań mających na celu ich utrzymanie w dobrym stanie. Takie podejście może prowadzić do poważnych zaniedbań w zakresie przeglądów i konserwacji, co w konsekwencji zwiększa ryzyko awarii oraz obniża efektywność produkcji. Niezrozumienie różnicy między tymi pojęciami może prowadzić do błędnych decyzji związanych z zarządzaniem cyklem życia urządzenia. Ważne jest, aby zdawać sobie sprawę, że obsługa maszyn to integralna część eksploatacji, która wymaga nie tylko umiejętności technicznych, ale także znajomości procedur, które zapewniają zgodność z normami bezpieczeństwa i jakości. Właściwe podejście do obsługi maszyn może znacząco wpłynąć na ich wydajność i trwałość w długiej perspektywie.

Pytanie 16

Wkrętaka z końcówką typu Pozidriv należy użyć do demontażu wkrętów, których kształt nacięć na łbach przedstawia rysunek oznaczony literą

A. B.

B. C.

C. D.

D. A.

Wkrętak z końcówką typu Pozidriv jest specjalnie zaprojektowany, aby efektywnie współpracować z wkrętami, które mają charakterystyczne krzyżowe nacięcia z dodatkowymi, mniejszymi nacięciami umiejscowionymi pomiędzy głównymi ramionami. Dzięki tej konstrukcji, końcówka Pozidriv zapewnia lepsze dopasowanie i przyczepność do wkręta, co ogranicza ryzyko uszkodzenia zarówno narzędzia, jak i wkręta. W praktyce, użycie odpowiedniego wkrętaka pozwala na skuteczniejszy demontaż i montaż elementów konstrukcyjnych oraz urządzeń. Dobrą praktyką przy pracy z wkrętami Pozidriv jest stosowanie odpowiednich narzędzi, aby uniknąć poślizgu, co może prowadzić do uszkodzenia materiałów lub kontuzji. Standardy branżowe, takie jak ISO 8764, definiują specyfikacje dotyczące końcówek wkrętaków, co dodatkowo podkreśla znaczenie stosowania właściwych narzędzi do odpowiednich zadań. W przypadku wkrętów oznaczonych literą C na rysunku, zastosowanie wkrętaka Pozidriv jest zatem nie tylko zalecane, ale wręcz konieczne dla osiągnięcia optymalnych rezultatów.

Pytanie 17

Cechę maszyny polegającą na utrzymywaniu w określonym czasie niezbędnych właściwości do prawidłowego użytkowania w danych warunkach określamy mianem

A. funkcjonalności maszyny

B. wytrzymałości maszyny

C. niezawodności maszyny

D. trwałości maszyny

Zrozumienie różnicy między wytrzymałością maszyny a innymi pojęciami, takimi jak niezawodność, trwałość czy funkcjonalność, jest kluczowe dla właściwej oceny jej możliwości. Niezawodność odnosi się do zdolności maszyny do funkcjonowania bezawaryjnie przez określony czas, co niekoniecznie musi pokrywać się z jej wytrzymałością. Można mieć maszynę, która jest wytrzymała, ale z powodu słabej konstrukcji wewnętrznej może ulegać awariom, co wpływa na jej niezawodność. Z kolei trwałość maszyny odnosi się do jej zdolności do przetrwania przez dłuższy okres przy zachowaniu swoich właściwości. Trwałość często jest mierzona w kontekście długoterminowego użytkowania, ale niekoniecznie oznacza, że maszyna jest odporna na nagłe obciążenia czy zmiany warunków pracy. Funkcjonalność, z drugiej strony, dotyczy zdolności maszyny do wykonywania określonych zadań, co może być niezależne od jej wytrzymałości. W praktyce, nieprawidłowe rozumienie tych terminów często prowadzi do błędnych decyzji projektowych, a tym samym do wyższych kosztów operacyjnych i większej liczby przestojów. W branży inżynieryjnej, kluczowe jest, aby projektanci i inżynierowie dobrze rozumieli te różnice i stosowali odpowiednie metody oceny i testowania, takie jak analizy FMEA (Failure Mode and Effects Analysis) czy testy zmęczeniowe, aby zapewnić optymalne działanie maszyn w przewidywanych warunkach pracy.

Pytanie 18

Aby wykonać otwory pod gwint M8, jakie wiertło powinno się użyć?

A. Ø6,0 mm

B. Ø6,8 mm

C. Ø8,5 mm

D. Ø7,8 mm

Wybór niewłaściwej średnicy wiertła do wykonania otworów pod gwint M8 jest powszechnym błędem, który wynika często z braku zrozumienia zasad obróbki gwintów. Odpowiedzi takie jak 7,8 mm, 6,0 mm czy 8,5 mm nie tylko nie odpowiadają wymaganiom technicznym, ale mogą również prowadzić do poważnych problemów w praktyce. Na przykład, zastosowanie wiertła o średnicy 7,8 mm przy gwincie M8 jest błędne, ponieważ prowadzi do zbyt dużej średnicy otworu, co sprawi, że gwint nie będzie odpowiednio trzymał się w materiale. Zbyt luźne połączenie może skutkować obluzowaniem się elementów, co ma katastrofalne skutki w wielu zastosowaniach przemysłowych, takich jak motoryzacja czy budownictwo. Z kolei wiertło o średnicy 6,0 mm jest zdecydowanie zbyt małe, co spowoduje, że gwint nie będzie mógł być prawidłowo wprowadzony. Ostatecznie, użycie wiertła o średnicy 8,5 mm stworzy zbyt duży otwór, co jest niezgodne z wymaganiami dla gwintu M8. Warto podkreślić, że stosowanie odpowiednich średnic wierteł jest nie tylko kwestią zgodności ze standardami, ale również kluczowym czynnikiem wpływającym na jakość i bezpieczeństwo konstrukcji. Aby uniknąć takich błędów, istotne jest zapoznanie się z normami dotyczącymi gwintów i obróbki skrawaniem, co pozwala na uzyskanie optymalnych rezultatów w procesie produkcji.

Pytanie 19

Rysunek przedstawia hamulec

A. hydrokinetyczny.

B. mechaniczny.

C. elektromagnetyczny.

D. pneumatyczny.

Zrozumienie różnicy między różnymi typami hamulców jest kluczowe dla właściwej analizy sytuacji związanych z ich zastosowaniem. Hamulce pneumatyczne działają na zasadzie wykorzystania ciśnienia sprężonego powietrza, co sprawia, że są one popularne w pojazdach ciężarowych oraz maszynach budowlanych. Ich główną zaletą jest możliwość uzyskania dużej siły hamowania przy stosunkowo niewielkiej wadze systemu. Jednak w przypadku przedstawionego na rysunku hamulca tarczowego, jego konstrukcja i sposób działania nie mają nic wspólnego z systemami pneumatycznymi. Z kolei hamulce elektromagnetyczne wykorzystują zjawiska elektromagnetyczne do generowania siły hamowania, są one z reguły stosowane w urządzeniach takich jak windy czy niektóre rodzaje transportu kolejowego. Problemy związane z ich zastosowaniem w pojazdach osobowych obejmują m.in. wysokie koszty oraz skomplikowaną konstrukcję, co czyni je mniej praktycznymi w zastosowaniach codziennych. Hamulce hydrokinetyczne, z drugiej strony, działają na zasadzie hydrauliki i są stosowane głównie w pojazdach z automatycznymi skrzynkami biegów. Ich skomplikowana budowa oraz specyfika zastosowania sprawiają, że nie mogą być mylone z hamulcami mechanicznymi. Często mylnie odnosimy się do różnych typów hamulców, co prowadzi do nieporozumień w zrozumieniu ich zasad działania oraz zastosowań. Kluczowe jest zatem zrozumienie, że każdy z tych systemów ma swoje unikalne cechy, które decydują o ich przydatności w konkretnych kontekstach, a nie wszystkie hamulce można stosować zamiennie.

Pytanie 20

Jaką czynność powinien wykonać pracownik?

A. Naprawiać, czyścić i smarować maszynę w trakcie pracy

B. Wznawiać działanie maszyny-urządzenia bez usunięcia usterki

C. Użytkować maszynę z wymaganym urządzeniem ochronnym (zerowaniem)

D. Zostawić maszynę w ruchu bez nadzoru lub obsługi

Wznowienie pracy maszyny bez usunięcia uszkodzenia jest niebezpiecznym działaniem, które może prowadzić do poważnych wypadków oraz uszkodzenia sprzętu. Ignorowanie awarii i kontynuowanie pracy może skutkować nie tylko kosztownymi naprawami, ale również zagrożeniem dla zdrowia operatora. Przykładowo, jeśli maszyna wykazuje oznaki uszkodzenia, takie jak nieprawidłowe dźwięki czy wibracje, kontynuowanie jej użytkowania może spowodować awarię krytycznych komponentów, co w efekcie może doprowadzić do sytuacji niebezpiecznych. Naprawa, czyszczenie czy smarowanie maszyn w ruchu również jest niewłaściwą praktyką, gdyż narusza zasady bezpieczeństwa i stwarza ryzyko dla operatora. Nieodpowiednie użytkowanie maszyn, w tym prowadzenie ich w ruchu bez nadzoru, jest kolejnym poważnym błędem, który może skutkować utratą kontroli nad urządzeniem i spowodowaniem wypadku. W kontekście branżowych standardów, takich jak OSHA i normy dotyczące BHP, przestrzeganie zasad użytkowania maszyn i stosowanie odpowiednich urządzeń ochronnych to kluczowe aspekty, które pracownicy muszą rozumieć i stosować. Wszelkie nieprzestrzeganie tych zasad jest nie tylko naruszeniem prawa, ale także naraża zdrowie i życie pracowników.

Pytanie 21

Zawór, który utrzymuje stałe ciśnienie na wyjściu, niezależnie od wahań ciśnienia wejściowego, nazywamy

A. bezpieczeństwa

B. różnicowym

C. proporcjonalnym

D. redukcyjnym

Wybór zaworu proporcjonalnego sugeruje mylne zrozumienie jego funkcji. Zawory proporcjonalne mają za zadanie regulować przepływ lub ciśnienie w sposób proporcjonalny do sygnału sterującego, lecz nie stabilizują one ciśnienia na stałym poziomie. Mogą być używane w systemach, gdzie zmiana przepływu jest wymagana, ale nie zapewniają one stałości ciśnienia na wyjściu. W kontekście zaworów bezpieczeństwa, ich głównym celem jest ochrona systemów przed nadmiernym ciśnieniem poprzez automatyczne otwieranie się w przypadku przekroczenia bezpiecznego poziomu ciśnienia, co również nie odpowiada na pytanie o stabilizację ciśnienia na wyjściu. Zawory różnicowe, z kolei, są używane do pomiaru różnicy ciśnień, co jest zupełnie inną funkcjonalnością, nie związaną z regulacją ciśnienia wyjściowego. Powszechnym błędem jest mylenie funkcji tych zaworów, co prowadzi do nieprawidłowego doboru urządzeń w systemach hydraulicznych. Kluczowe jest zrozumienie specyfiki działania każdego z tych zaworów, aby skutecznie stosować je w praktyce zgodnie z obowiązującymi normami oraz dobrą praktyką inżynierską.

Pytanie 22

W zależności od sposobu działania, wyróżniamy dwa rodzaje, które są

A. przekładni

B. sprzęgieł

C. hamulców

D. pasowań

Jak wybierzesz zły typ mechanizmu, na przykład przekładnie, sprzęgła albo pasowania, to możesz się mocno pogubić w ich funkcjach i zastosowaniach. Przekładnie tak naprawdę są do przenoszenia momentu obrotowego i zmiany kierunku obrotu, co nie ma nic wspólnego z hamulcami. Na przykład, przekładnie planetarne są w automatycznych skrzyniach biegów do zarządzania prędkością, a nie do zatrzymywania. Jak ich nie zrozumiesz dobrze, to może być błędne myślenie o wydajności i bezpieczeństwie napędu. Tak samo z sprzęgłami, one służą do łączenia i rozłączania napędu, co też nie ma wiele wspólnego z hamulcami, które zatrzymują lub regulują prędkość. Pasowania to kolejne rzeczy, które praktycznie nie mają znaczenia w kontekście hamulców, bo one dotyczą tylko wymiarów i tolerancji, a nie funkcji. Typowe błędy to mylenie ról tych mechanizmów, co może przynieść poważne problemy w projektowaniu i używaniu systemów mechanicznych.

Pytanie 23

Usterkę wyłamanego zęba w mechanizmie zębatym można naprawić poprzez

A. napawanie

B. klejenie

C. oksydowanie

D. kadmowanie

Napawanie jest procesem technologicznym, który polega na nanoszeniu dodatkowego materiału na uszkodzoną powierzchnię zęba w kole zębatym. Proces ten jest szczególnie przydatny w przypadku wyłamania zęba, ponieważ umożliwia odbudowę uszkodzonej geometrii i przywrócenie pełnej funkcjonalności elementu. W praktyce napawanie wykonuje się przy użyciu różnych rodzajów elektrod lub drutów spawalniczych, które są zgodne z materiałem, z którego wykonane jest koło zębate. Kluczowe jest dobranie odpowiedniego rodzaju materiału napawającego, tak aby uzyskać wysoką wytrzymałość i odporność na zużycie. Proces ten zgodny jest z normami ISO 15614-1, które określają wymagania dla procedur spawalniczych. Dodatkowo, napawanie jest stosowane w wielu branżach, w tym w przemyśle motoryzacyjnym, maszynowym, a także w energetyce, gdzie maszyny narażone są na intensywne zużycie. Po napawaniu zwykle przeprowadza się obróbkę wykończeniową, np. szlifowanie, aby osiągnąć odpowiednią precyzję wymiarową zęba.

Pytanie 24

Jeżeli pręt o prostokątnym przekroju i wymiarach 20 x 100 mm został obciążony siłą rozciągającą równą 2 kN, to jaką wartość ma naprężenie w pręcie?

A. 0,5 MPa

B. 10 MPa

C. 2 MPa

D. 1 MPa

W przypadku obliczania naprężeń w pręcie, wielkością kluczową, którą należy brać pod uwagę, jest pole przekroju poprzecznego, a także siła działająca na ten przekrój. Błędem jest pomijanie tego elementu oraz błędne przeliczenie jednostek. Odpowiedzi sugerujące 0,5 MPa, 2 MPa oraz 10 MPa mogą wynikać z nieprawidłowych obliczeń lub błędnego zrozumienia pojęcia naprężenia. Na przykład, odpowiedź 2 MPa mogłaby wynikać z niepoprawnego podzielenia siły przez pole przekroju, ale bez uwzględnienia właściwych jednostek. Inny błąd to pomylenie kN i N, co prowadzi do nieprawidłowego oszacowania naprężenia. Dla poprawnych obliczeń istotne jest, aby zapewnić zgodność jednostek, na przykład przeliczając siły z kN na N oraz obszar przekroju z mm² na m². W praktyce inżynierskiej nieprawidłowe obliczenia naprężeń mogą prowadzić do niewłaściwego projektowania elementów konstrukcyjnych, co z kolei może skutkować poważnymi konsekwencjami, takimi jak awarie konstrukcji czy niedostateczna nośność. Dlatego niezwykle istotne jest, aby zawsze dokładnie weryfikować zarówno obliczenia, jak i stosowane jednostki miary, korzystając z odpowiednich norm i standardów inżynieryjnych, takich jak Eurokod czy ANSI, które nakładają rygorystyczne wymogi dotyczące obliczeń wytrzymałościowych.

Pytanie 25

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

Korzystając z danych przedstawionych na rysunku i w tabelach, do wykonania połączenia gwintowego śrubą M10 x 1,25 o długości 50 mm należy użyć następujących narzędzi:

A. nawiertak, wiertło ϕ9,25 mm, wiertło ϕ9,5 mm, zestaw gwintowników M10, klucz płaski s = 13 mm.

B. nawiertak, wiertło ϕ9 mm, wiertło ϕ9,5 mm, zestaw gwintowników M10, klucz płaski s = 13 mm.

C. nawiertak, wiertło ϕ8,5 mm, wiertło ϕ11 mm, zestaw gwintowników M10, klucz płaski s = 17 mm.

D. nawiertak, wiertło ϕ8,8 mm, wiertło ϕ11 mm, zestaw gwintowników M10, klucz płaski s = 17 mm.

Wybór narzędzi dla połączenia gwintowego, który nie uwzględnia odpowiednich średnic wierteł czy rozmiaru klucza, prowadzi do poważnych błędów w procesie montażu. Na przykład, wykorzystanie wiertła o średnicy 9 mm lub 9,5 mm w odpowiedzi sugeruje, że nie uwzględniono faktu, iż średnica wiertła powinna być dostosowana do specyfikacji gwintu M10 x 1,25 mm, co jest kluczowe dla uzyskania prawidłowego otworu pod gwint. Zastosowanie wierteł o większej średnicy skutkuje luzem w połączeniu, co obniża jego wytrzymałość i stabilność. Dodatkowo, wybór klucza o rozmiarze 13 mm jest nieprawidłowy, ponieważ dla śruby M10 właściwy rozmiar klucza to 17 mm, co również znajduje potwierdzenie w standardach branżowych. W przypadku niewłaściwego doboru narzędzi, takich jak zestaw gwintowników, może dojść do uszkodzenia gwintu, co uniemożliwi jego późniejsze użycie. Zbyt małe wiertło, jak 8,5 mm, również nie pozwoli na wykonanie odpowiedniego gwintu, co jest podstawowym błędem projektowym. Te niewłaściwe podejścia mogą wynikać z braku wiedzy na temat specyfikacji technicznych i praktycznych aspektów obróbki metali, co jest kluczowe dla inżynierów i techników w branży produkcyjnej.

Pytanie 27

Na zdjęciu przedstawiono szczęki imadła do mocowania

A. wałków.

B. elementów o przekroju kwadratowym.

C. elementów stożkowych.

D. kół zębatych stożkowych.

Odpowiedź "wałków" jest prawidłowa, ponieważ na zdjęciu widać szczęki imadła, które mają charakterystyczny kształt litery "V". Taki kształt jest typowy dla imadeł używanych do mocowania wałków, co pozwala na stabilne i pewne ich umocowanie. Wałki są często obrabiane w procesach takich jak frezowanie czy toczenie, gdzie konieczne jest ich precyzyjne ustabilizowanie. Imadła przeznaczone do wałków są projektowane z myślą o minimalizacji luzów oraz zapewnieniu równomiernego rozkładu siły zacisku, co jest kluczowe dla jakości obróbki. W standardach branżowych, takich jak ISO 6848, określa się wymagania dotyczące imadeł oraz ich zastosowań, co potwierdza, że stosowanie odpowiednich narzędzi do mocowania jest niezbędne dla uzyskania wysokiej precyzji produkcji. Przykłady zastosowania takich imadeł można znaleźć w przemyśle mechanicznym, gdzie wałki są integralną częścią maszyn i urządzeń.

Pytanie 28

Na rysunku przedstawiono operację montażu poprzez

A. dłutowanie.

B. roztłaczanie.

C. wkręcanie.

D. lutowanie.

Roztłaczanie to technika montażu, która polega na plastycznym odkształceniu materiału, w celu zwiększenia średnicy otworu. W tej metodzie wykorzystuje się specjalne narzędzia, które są wprowadzane do otworu, a następnie poddawane działaniu siły, co powoduje, że materiał wokół otworu ulega deformacji. Jest to jedna z często stosowanych metod w obróbce metali oraz tworzyw sztucznych, szczególnie w przemyśle motoryzacyjnym oraz budowlanym. Dzięki roztłaczaniu można uzyskać precyzyjne i trwałe połączenia, które są odporne na różne obciążenia mechaniczne. W praktyce roztłaczanie może być stosowane do umieszczania wkładek, tulei, a także do tworzenia otworów o większej średnicy, co jest istotne np. przy montażu komponentów w konstrukcjach maszyn. Warto zwrócić uwagę, że standardy ISO oraz inne regulacje branżowe często zalecają tę metodę jako efektywną i ekonomiczną alternatywę dla tradycyjnych procesów montażowych.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Podczas zakupu łożysk tocznych nie wykorzystuje się pras

A. hydraulicznych

B. kuźniczych

C. ręcznych

D. pneumatycznych

Odpowiedź 'kuźniczych' jest ok, bo w czasie montażu łożysk tocznych nie używa się pras kuźniczych. Te prasy głównie służą do kucia, gdzie trzeba mieć dużą siłę, żeby nadać materiałowi odpowiedni kształt. Lepiej korzystać z pras pneumatycznych, hydraulicznych czy ręcznych, bo dają większą kontrolę nad siłą, jaką przykładamy do łożysk. Na przykład prasy hydrauliczne świetnie sprawdzają się przy wciśnięciu łożysk w otwory w częściach maszyn, co zmniejsza ryzyko ich uszkodzenia i zapewnia, że są dobrze osadzone. Z moich doświadczeń wynika, że warto przestrzegać norm ISO oraz dobrych praktyk, bo to wpływa na trwałość i niezawodność łożysk. Dobrze dobrane narzędzia to klucz do sukcesu.

Pytanie 31

Jaką długość osiągnie rozciągany pręt o początkowej długości 500 mm, jeśli jego wydłużenie jednostkowe wynosi 0,04?

A. 520 mm

B. 502 mm

C. 540 mm

D. 504 mm

W przypadku prób oszacowania długości końcowej pręta z zastosowaniem nieprawidłowych wartości, jak np. 502 mm, 504 mm czy 540 mm, możemy dostrzec różne błędne myślenie i nieporozumienia. Wiele osób, które wybierają odpowiedź 502 mm, może myśleć, że małe wydłużenie jednostkowe powoduje minimalny wzrost długości, nie biorąc pod uwagę, że nawet w przypadku małych wartości ε, musi być stosowane właściwe przeliczenie na podstawie długości początkowej. Z kolei wybór 504 mm może sugerować, że ktoś posłużył się błędnym założeniem, że wydłużenie jednostkowe można po prostu dodać do długości bezpośrednio, co jest mylące i niezgodne z definicją wydłużenia. Wreszcie, wybór 540 mm wskazuje na całkowite niedoszacowanie wydłużenia i może wynikać z niezrozumienia, jak znacząco wydłużenie jednostkowe wpływa na całkowitą długość pręta. W praktyce inżynieryjnej kluczowe jest zrozumienie, że wydłużenie nie jest jedynie prostą wartością dodaną do długości początkowej, ale wynika ze specyficznego wzoru, który uwzględnia zarówno początkowe wymiary, jak i właściwości materiału. Dobre praktyki w inżynierii zawsze opierają się na precyzyjnych obliczeniach oraz zrozumieniu ról różnych parametrów, co z kolei pozwala na uniknięcie wielu błędów projektowych i zapewnia bezpieczeństwo konstrukcji.

Pytanie 32

Łożyska ślizgowe, w których warstwa oleju jest tworzona wskutek dostarczania oleju pod ciśnieniem przez pompę olejową, określamy jako

A. aerodynamiczne

B. aerostatyczne

C. hydrodynamiczne

D. hydrostatyczne

Odpowiedź hydrostatyczne jest prawidłowa, ponieważ łożyska ślizgowe hydrostatyczne opierają się na zasadzie wytwarzania ciśnienia w warstwie oleju za pomocą pompy olejowej. W odróżnieniu od innych typów łożysk, w łożyskach hydrostatycznych nie ma ruchu względnego pomiędzy elementami roboczymi w momencie dużych obciążeń. Przykładem zastosowania takich łożysk są precyzyjne maszyny CNC, gdzie kluczowa jest stabilność i minimalne tarcie. Standardy takie jak ISO 9001 często uwzględniają wymagania dotyczące jakości układów smarowania, co wyraźnie wskazuje na znaczenie łożysk hydrostatycznych w nowoczesnych aplikacjach przemysłowych. Dodatkowo, w porównaniu do łożysk hydrodynamicznych, hydrostatyczne mogą pracować przy niższych prędkościach, co czyni je idealnymi do zastosowań w warunkach małych prędkości liniowych. W obszarach takich jak lotnictwo czy motoryzacja, łożyska hydrostatyczne znajdują zastosowanie w systemach, gdzie precyzja i niezawodność są kluczowe.

Pytanie 33

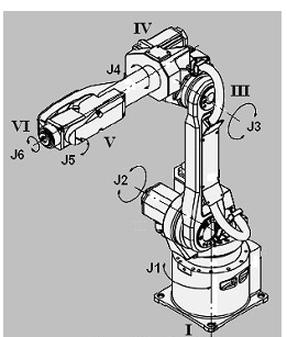

Iloma stopniami swobody w sumie dysponują elementy robota przemysłowego przedstawionego na rysunku?

A. 6 - tylko ruchy posuwowe.

B. 5 - tylko ruchy obrotowe.

C. 5 - tylko ruchy posuwowe.

D. 6 - tylko ruchy obrotowe.

Odpowiedź "6 - tylko ruchy obrotowe" jest trafna, bo w tym robocie przemysłowym można zauważyć sześć osi ruchu, które odpowiadają za ruchy obrotowe. Te osie, od J1 do J6, dają robotowi możliwość wykonywania różnych zadań w przestrzeni roboczej. W branży, roboty z sześcioma stopniami swobody mogą działać z niesamowitą precyzją, co czyni je super przydatnymi w takich zadaniach jak montaż, spawanie czy malowanie. Warto też wspomnieć, że według standardu ISO 9283 można oceniać wydajność robotów przemysłowych, co podkreśla, jak ważne jest dobranie odpowiednich stopni swobody do konkretnych zastosowań. Rozumienie osi ruchu w robotyce to klucz do efektywnego projektowania i programowania tych maszyn, a potem ich wykorzystania w produkcji.

Pytanie 34

Podczas maszynowego szlifowania stali konieczne jest stosowanie

A. okularów ochronnych

B. rękawic drelichowych

C. fartucha skórzanego

D. hełmu ochronnego

No więc, okulary ochronne to absolutny must-have, gdy zabierasz się za szlifowanie metali. Wiesz, podczas tego procesu w powietrzu lata mnóstwo drobnych cząstek i iskier, które naprawdę mogą zaszkodzić oczom. Jak zakładasz okulary ochronne, to chociaż trochę minimalizujesz ryzyko urazów – zarówno mechanicznych, jak i chemicznych. Zasady w normie PN-EN 166 mówią jasno, że musimy je nosić. Wyobraź sobie, że szlifujesz stal bez żadnej ochrony i nagle coś ci w oko wleci. No właśnie, to może być katastrofa dla wzroku. Na szczęście na rynku jest sporo modeli okularów, więc można dobrać coś odpowiedniego do konkretnej roboty i sprzętu. Pamiętaj, że to nie tylko kwestia przepisów, ale też zdrowego rozsądku – chodzi o to, żeby dbać o siebie w pracy.

Pytanie 35

Stop odlewniczy określany jako silumin składa się z

A. magnezu z dodatkiem aluminium

B. magnezu z dodatkiem cynku

C. aluminium z dodatkiem krzemu

D. aluminium z dodatkiem cynku

Silumin to dość ciekawy stop metalu, głównie aluminium z dodatkiem krzemu. To sprawia, że jest naprawdę fajnym materiałem w przemyśle odlewniczym. Krzem w ilości od 5 do 13% poprawia płynność, co ułatwia odlewanie. Dodatkowo, zwiększa odporność na ścieranie i kruchość gotowych wyrobów. Można go spotkać w elementach silników czy częściach samochodowych, gdzie jakość i odporność na wysokie temperatury są na wagę złota. Dlatego w odlewnictwie siluminy mają swoją renomę - świetne właściwości mechaniczne i możliwość formowania skomplikowanych kształtów. W branży lotniczej i motoryzacyjnej takie normy jak ASTM A356.0 pokazują, jak ważne są siluminy i ich szerokie zastosowanie w nowoczesnych technologiach.

Pytanie 36

Sprzęgło przełączalne (rozłączne) przedstawia rysunek oznaczony literą

A. A.

B. B.

C. D.

D. C.

Wybór niewłaściwej odpowiedzi może wynikać z niepełnego zrozumienia konstrukcji i funkcji sprzęgieł przełączalnych, a także z mylnego utożsamienia ich z innymi typami sprzęgieł. Na przykład, wybór odpowiedzi A lub B często opiera się na ogólnym wrażeniu wizualnym, a nie na analizie funkcjonalnej. Sprzęgła, które nie są przełączalne, zazwyczaj nie posiadają elementów umożliwiających łatwe rozłączenie, co jest kluczowym czynnikiem w przypadku sprzęgieł rozłącznych. W praktyce, niektóre z tych błędnych odpowiedzi mogą przedstawiać sprzęgła stałe, które są zaprojektowane do ciągłego przekazywania momentu obrotowego bez możliwości szybkiej separacji. Takie podejście prowadzi do błędnych wniosków, ponieważ ignoruje fundamentalną zasadę, jaką jest elastyczność działania sprzęgieł rozłącznych. Dodatkowo, mylenie różnych typów sprzęgieł może wynikać z braku znajomości specyfikacji technicznych i zastosowań w konkretnej branży. Warto pamiętać, że sprzęgła przełączalne są nie tylko elementami mechanicznymi, ale również muszą spełniać określone normy dotyczące bezpieczeństwa i efektywności, co sprawia, że ich poprawna identyfikacja jest kluczowa dla zapewnienia prawidłowego działania systemów, w których są używane.

Pytanie 37

Przedstawiony na rysunku przyrząd stosuje się do

A. montażu łańcucha.

B. ściągania sprężyn.

C. pomiaru wytrzymałości nitów.

D. zgrzewania elektrooporowego.

Przedstawiony na rysunku przyrząd to zaciskarka do łańcuchów, która jest kluczowym narzędziem w procesie montażu ogniw łańcucha. Dzięki zastosowaniu tego przyrządu możliwe jest precyzyjne łączenie elementów łańcucha, co zapewnia trwałość i niezawodność w jego działaniu. W branży mechanicznej i budowlanej, zaciskarki do łańcuchów stosowane są szeroko w różnych zastosowaniach, takich jak mechanizmy przenoszenia napędu, wciągarki czy urządzenia transportowe. Wysoka jakość wykonania oraz odpowiednia technologia produkcji tych narzędzi są zgodne z obowiązującymi standardami, co przekłada się na ich efektywność i bezpieczeństwo użytkowania. Dobrze dobrany przyrząd do montażu łańcucha może znacznie wpłynąć na efektywność pracy oraz na długość eksploatacji urządzeń. Zastosowanie zaciskarek poprawia również bezpieczeństwo, eliminując ryzyko uszkodzenia ogniw w trakcie ich połączenia, co jest istotne w kontekście norm jakościowych w przemyśle.

Pytanie 38

Aby szybko zidentyfikować na stanowisku montażowym skok oraz profil gwintu śruby, należy zastosować

A. suwmiarkę modułową

B. sprawdzian dwugraniczny

C. mikroskop warsztatowy

D. wzornik do gwintów

Mikroskop warsztatowy, suwmiarka modułowa oraz sprawdzian dwugraniczny to narzędzia, które mogą być używane do pomiarów i oceny wymiarów, ale nie są one najefektywniejsze ani wystarczająco precyzyjne w kontekście szybkiego rozpoznawania gwintów. Mikroskop warsztatowy, choć przydatny do analizy szczegółów i mniejszych elementów, nie jest zalecany do bezpośredniego pomiaru skoku i zarysu gwintu, ponieważ jego użycie wymaga znacznego czasu oraz umiejętności analizy obrazów. Suwmiarka modułowa może dać jedynie przybliżone wartości wymiarów, a pomiar gwintu wymaga specjalistycznych narzędzi, ponieważ suwmiarka nie jest w stanie dokładnie ocenić zarysu gwintu czy jego skoku. Z kolei sprawdzian dwugraniczny, który służy do weryfikacji wymiarów w gotowych elementach, również nie nadaje się do wstępnej identyfikacji gwintów, ponieważ jego zastosowanie ogranicza się do skontrolowania, czy dany element mieści się w określonych tolerancjach. Typowym błędem jest zakładanie, że ogólne narzędzia pomiarowe mogą zastąpić specjalistyczne wzorniki, co prowadzi do pomyłek w doborze komponentów oraz obniżenia jakości produktów końcowych. W branży inżynieryjnej i produkcyjnej kluczowe jest stosowanie narzędzi odpowiednich do specyficznych zadań, aby zapewnić nie tylko dokładność, ale również efektywność procesów montażowych.

Pytanie 39

Na przedstawionym rysunku numerem 1 oznaczono łożysko

A. baryłkowe.

B. wałeczkowe.

C. kulkowe.

D. igiełkowe.

Wybór odpowiedzi igiełkowe, baryłkowe lub wałeczkowe jest wynikiem nieporozumienia dotyczącego kształtu i budowy elementów tocznych. Łożyska igiełkowe, na przykład, zawierają cienkie, wydłużone elementy toczne, które są bardziej odpowiednie do sytuacji, w których ograniczona przestrzeń jest kluczowa, a obciążenia są umiarkowane. Z kolei łożyska baryłkowe wykorzystują walce, które pozwalają na przenoszenie większych obciążeń, ale ich zastosowanie wiąże się z koniecznością precyzyjnego dopasowania. Błędne podejście do identyfikacji łożysk może wynikać z mylnego skojarzenia kształtu z ich funkcją, co веде do nieprawidłowych wniosków. W praktyce, ważne jest, aby znać różne typy łożysk i ich charakterystyki, aby właściwie dobierać je do konkretnych zastosowań. Wybór niewłaściwego typu łożyska może prowadzić do skrócenia żywotności komponentów, a nawet awarii mechanizmu, co podkreśla znaczenie zrozumienia różnic między tymi typami w kontekście inżynierii mechanicznej.

Pytanie 40

Obrabiarka przedstawiona na zdjęciu to

A. frezarka pionowa.

B. strugarka dwustojakowa.

C. frezarka pozioma.

D. strugarka poprzeczna.

Rozważając pozostałe opcje, warto zrozumieć, dlaczego nie są one odpowiednie w kontekście obrabiarki przedstawionej na zdjęciu. Strugarka dwustojakowa, choć również używana w obróbce drewna, charakteryzuje się zupełnie innym mechanizmem działania, który skupia się na ruchu narzędzia w pionie. To powoduje, że nie może ona być użyta tam, gdzie wymagany jest poziomy ruch, jak w przypadku prezentowanej strugarki. Frezarka pionowa jest przeznaczona do wykonywania operacji frezarskich na materiałach, ale jej konstrukcja i zastosowanie różnią się znacznie od strugarki poprzecznej, co sprawia, że nie spełnia wymogów porównania z narzędziem na zdjęciu. Frezarka pozioma, z drugiej strony, to maszyna, która również wykorzystuje poziomy ruch narzędzia, jednak jej przeznaczenie jest inne, skoncentrowane głównie na obróbce metali. Nie jest dostosowana do obróbki drewna w sposób, w jaki robi to strugarka poprzeczna. Ostatecznie, wybór niewłaściwej maszyny do obróbki danych materiałów może prowadzić do nieefektywności oraz zniszczenia materiału, co jest sprzeczne z zasadami efektywnej produkcji i jakości. W przemyśle obróbczej niezwykle istotne jest, aby dobierać maszyny do konkretnych zadań, co pozwala na optymalizację procesów i zwiększenie wydajności pracy.
