Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 9 maja 2026 17:48
Data zakończenia: 9 maja 2026 17:59

Egzamin zdany!

Wynik: 34/40 punktów (85,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na którym rysunku przedstawiono prawidłowe ułożenie przewodów hydraulicznych?

A. C.

B. B.

C. D.

D. A.

Rysunek B pokazuje, jak powinny być ułożone przewody hydrauliczne. To ważne, bo dzięki temu wszystko działa dłużej i sprawniej. Dobrze ułożone przewody to mniejsza szansa na problemy, a w razie awarii łatwiej je wymienić. Z mojego doświadczenia, jeżeli przewody są zbyt skręcone czy napięte, mogą się uszkodzić, a to zdecydowanie nie jest coś, co chcielibyśmy mieć na głowie. W systemach przemysłowych duża rola leży w poprawnym ułożeniu – to zmniejsza ryzyko awarii, co z kolei wpływa na bezpieczeństwo i pozwala zaoszczędzić pieniądze na naprawy. Ważne, żeby też myśleć o tym, by przewody były zabezpieczone przed różnymi szkodliwymi czynnikami, jak temperatura czy chemikalia. Rysunek B naprawdę dobrze ilustruje, jak powinno to wyglądać, bo nie tylko jest estetyczny, ale i funkcjonalny, co w hydraulice ma kluczowe znaczenie.

Pytanie 2

Który przyrząd pomiarowy przedstawiony został na rysunku?

A. Mikrometr zewnętrzny.

B. Suwmiarka cyfrowa.

C. Głębokościomierz mikrometryczny.

D. Średnicówka mikrometryczna.

Średnicówka mikrometryczna to naprawdę super przyrząd do pomiarów, zwłaszcza jeśli chodzi o średnice wewnętrzne otworów i zewnętrzne elementy cylindryczne. Jak spojrzysz na zdjęcie tego narzędzia, to od razu widać, że ma charakterystyczną budowę, a ten ruchomy trzpień umożliwia pomiar w zakresie 40-50 mm. W przemyśle i inżynierii jest to bardzo ważne - precyzyjne pomiary są kluczowe dla jakości i dokładności produkcji. Praktycznie rzecz biorąc, średnicówki mikrometryczne są często używane w obróbce metali oraz do kontrolowania jakości, bo tam tolerancje wymiarowe są naprawdę małe. Pamiętaj, żeby odpowiednio kalibrować ten przyrząd i właściwie go używać, bo błędy pomiarowe mogą się zdarzyć, np. przez złe trzymanie czy ustawienie. Standardy jakości, takie jak ISO 9001, naprawdę podkreślają znaczenie tych praktyk, więc znajomość średnicówek mikrometrycznych to coś, co każdy profesjonalista zajmujący się kontrolą wymiarową powinien ogarniać.

Pytanie 3

Okres przebiegu czasowego przedstawionego na rysunku wynosi

A. 100 μs

B. 300 μs

C. 1000 μs

D. 600 μs

Kiedy określenie okresu jest niedokładne, mogą się pojawić spore nieporozumienia i na pewno wpłynie to na jakość analizy sygnałów. Jeśli wybierasz odpowiedzi, takie jak 300 μs, 100 μs albo 1000 μs, to ważne jest, żeby zrozumieć, że one wynikają z błędnych obliczeń albo złego odczytu danych z oscylogramu. Na przykład, 300 μs może wynikać z mylnego rozumienia, że cykl trwa krócej, co może się zdarzyć przez zniekształcenie sygnału lub źle ustawiony oscylograf. Z kolei wybór 100 μs to z pewnością zbyt mało dla fal tej częstotliwości. A jak już wybierzesz 1000 μs, to wyraźnie sugeruje, że nie zrozumiałeś, jak działa ten sygnał. Takie błędy są typowe, gdy nie patrzy się na całą skalę sygnału albo nie wie się, jak działa oscylograf i jak czytać podziałki. W praktyce, kluczowe jest precyzyjne ustalenie tych parametrów, bo ma to bezpośredni wpływ na to, jak skutecznie działają systemy elektroniczne. Niedokładne obliczenia mogą prowadzić nie tylko do złych wyników, ale wręcz do awarii urządzeń, więc zrozumienie metod pomiarowych jest naprawdę istotne.

Pytanie 4

Za pomocą których elementów układu elektropneumatycznego, którego schemat przedstawiono na rysunku, należy regulować prędkość wysuwania tłoczysk siłowników 1A1 i 2A1?

A. 1V2 i 2V2

B. 1V1 i 2V1

C. 1V1 i 2V2

D. 1V2 i 2V1

Odpowiedzi 1V1 i 2V1, 1V2 i 2V1 oraz 1V2 i 2V2 nie są za dobre, bo mają błędne założenia co do tych zaworów w układzie elektropneumatycznym. Zawory kierunkowe, jak 1V1 i 2V1, odpowiadają za kierunek, w jakim płynie medium, więc ich podstawowa rola to kontrolowanie, w którą stronę idzie powietrze czy gaz. Chociaż są ważne, to nie dają rady regulować prędkości ruchu tłoczysk. Co do odpowiedzi 1V2 i 2V1, nawet jeżeli zawory V2 są ok do regulacji, to połączenie ich z kierunkowymi nie pozwoli na skuteczną kontrolę prędkości, bo nie mają odpowiednich funkcji. Często mylenie funkcji zaworów to główny powód błędnych wniosków. Kluczowa sprawa to wiedzieć, że różne zawory mają różne role i muszą być stosowane zgodnie z tym, co potrafią. Regulacja prędkości wymaga użycia zaworów zaprojektowanych do tego, co jest zgodne z normami w branży pneumatycznej.

Pytanie 5

Jakie narzędzie powinno się zastosować do przygotowania przewodu LgY 0,75 mm2 przed jego montażem w listwie zaciskowej?

A. Zaciskarkę tulejek

B. Klucz płaski

C. Zaciskarkę konektorów

D. Klucz dynamometryczny

Zaciskarka tulejek jest narzędziem przeznaczonym do trwałego łączenia przewodów z różnymi typami konektorów, co jest kluczowe w procesie przygotowania przewodu LgY 0,75 mm² do montażu w listwie zaciskowej. Użycie zaciskarki pozwala na uzyskanie solidnego i niezawodnego połączenia, które jest zgodne z normami bezpieczeństwa oraz standardami branżowymi, takimi jak PN-EN 60352. Przykładem zastosowania zaciskarki tulejek jest łączenie przewodów w instalacjach elektrycznych, gdzie wymagane jest zapewnienie wysokiej jakości połączeń elektrycznych, zwłaszcza w sytuacjach, gdy przewody są narażone na wibracje lub zmiany temperatury. Przeprowadzenie prawidłowego zaciskania pozwala na uzyskanie niskiej rezystancji połączenia, co jest kluczowe dla efektywności energetycznej oraz bezpieczeństwa użytkowania instalacji. Korzystając z dobrej jakości zaciskarki, można również uniknąć problemów związanych z luźnymi połączeniami, które mogą prowadzić do przegrzewania się przewodów i potencjalnych zagrożeń pożarowych.

Pytanie 6

Przedstawiony na rysunku proces to

A. cięcie plazmą.

B. spawanie łukowe.

C. szlifowanie.

D. zgrzewanie.

Cięcie plazmą to naprawdę ciekawe zjawisko! Wykorzystuje ono łuk plazmowy do cięcia różnych metali, które przewodzą prąd. Jak spojrzysz na rysunek, to od razu zauważysz jasne światło i ten charakterystyczny łuk – to właśnie to! W branży metalurgicznej bardzo chętnie korzysta się z tej techniki, bo pozwala na szybkie i dokładne cięcie stali, aluminium czy nawet miedzi. To szczególnie przydatne, gdy trzeba wycinać skomplikowane kształty, bo krawędzie są gładkie i równe, a to eliminuje potrzebę dalszej obróbki. Co więcej, cięcie plazmą jest znacznie bardziej efektywne, jeśli chodzi o zużycie energii i koszty, dlatego tak często wybierają to w nowoczesnych zakładach produkcyjnych. A na dodatek, przy użyciu odpowiednich osłon i systemów odciągowych, dbają o bezpieczeństwo pracowników – to też ważne!

Pytanie 7

Na rysunku przedstawiono przekrój siłownika pneumatycznego

A. udarowego.

B. tłokowego.

C. wielopołożeniowego.

D. tandemu.

Wybór odpowiedzi dotyczących siłownika wielopołożeniowego wskazuje na pewne nieporozumienie w zakresie rozumienia konstrukcji i działania różnych typów siłowników pneumatycznych. Siłowniki wielopołożeniowe są projektowane w celu realizacji ruchu w wielu etapach, co nie ma zastosowania w przedstawionym rysunku, gdzie istotne elementy siłownika tłokowego są wyraźnie widoczne. Siłownik tandemowy, z kolei, składa się z dwóch lub więcej siłowników połączonych szeregowo, co również nie jest reprezentowane w tym przypadku. Dodatkowo, siłownik udarowy, który ma na celu generowanie ruchów o dużej prędkości i energii, jest konstrukcją znacznie bardziej złożoną i różniącą się zasadniczo od siłownika tłokowego. Zrozumienie tych różnic jest kluczowe dla stosowania odpowiednich rozwiązań w projektach inżynieryjnych. Często błędem jest mylenie funkcji i konstrukcji siłowników, co może prowadzić do niewłaściwego doboru komponentów, a w konsekwencji do awarii systemów. W praktyce, każda aplikacja wymaga analizy specyficznych wymagań dotyczących siłowników, a nieprawidłowe zrozumienie ich typów i zastosowań może skutkować istotnymi problemami technicznymi.

Pytanie 8

Która z magistrali komunikacyjnych nie wymaga instalacji rezystorów terminacyjnych na końcach?

A. PROFINET

B. SmartWire-DT

C. RS 485

D. CAN

PROFINET to standard komunikacyjny oparty na Ethernet, który został zaprojektowany z myślą o automatyzacji przemysłowej. Jednym z kluczowych aspektów PROFINET jest to, że nie wymaga stosowania rezystorów terminujących na końcach łącza, co różni go od innych magistrali komunikacyjnych, takich jak RS 485 czy CAN, które zazwyczaj wymagają terminacji dla zapewnienia integralności sygnału. W przypadku PROFINET, sygnał jest przesyłany w formie pakietów danych, co sprawia, że terminacja nie jest konieczna. Dzięki temu, PROFINET oferuje większą elastyczność w projektowaniu sieci oraz upraszcza instalację, co jest szczególnie korzystne w rozbudowanych systemach automatyki, gdzie wiele urządzeń jest połączonych w sieć. Przykłady zastosowania PROFINET obejmują systemy sterowania procesami, robotykę oraz monitoring w czasie rzeczywistym w zakładach przemysłowych, gdzie wysoka prędkość transmisji i niskie opóźnienia są kluczowe dla efektywności działania. Standard ten jest zgodny z normą IEC 61158 i zyskuje coraz większe uznanie w branży dzięki możliwości integracji z istniejącymi infrastrukturami sieciowymi opartymi na Ethernet.

Pytanie 9

Elementem zaworu, oznaczonym na rysunku znakiem X jest

A. przyłącze przetwornika ciśnienia.

B. przyłącze wspomagania pneumatycznego.

C. czujnik położenia suwaka.

D. elektromagnes z przyłączem.

Element oznaczony znakiem X na rysunku to elektromagnes z przyłączem, co jest kluczowe w kontekście działania zaworów elektromagnetycznych. Elektromagnesy są szeroko stosowane w automatyce przemysłowej do sterowania przepływem cieczy lub gazów. W przypadku pneumatyki, elektromagnes aktywuje ruch suwaka, co pozwala na otwieranie bądź zamykanie drogi przepływu powietrza. Tego typu rozwiązania są zgodne z normami ISO 4414, które określają zasady bezpieczeństwa i niezawodności w systemach pneumatycznych. W praktyce, odpowiednio dobrany elektromagnes może znacząco zwiększyć efektywność układów automatyki, a jego zastosowanie w zaworach umożliwia precyzyjne zarządzanie przepływem medium w różnych procesach technologicznych, co jest kluczowe w nowoczesnych liniach produkcyjnych i systemach automatyzacji. Dobrą praktyką w projektowaniu systemów automatyki jest również zapewnienie odpowiednich zabezpieczeń, aby zapobiec nieautoryzowanemu uruchamianiu zaworów, co może prowadzić do poważnych awarii.

Pytanie 10

Na podstawie danych katalogowych napędu bramy garażowej wskaż zasilacz, którego należy użyć do zasilania akcesoriów tego napędu.

Napięcie zasilania (V ~/Hz)	230/50
Napięcie zasilania akcesoriów (V DC)	24
Maks. obciążenie akcesoriów (mA)	200
Układ logiczny	Automatyczny/ półautomatyczny
Wyprowadzenia płyty	Otwieranie/stop/ zabezpieczenia/ ukł. kontrolny/lampka błyskowa 24 VDC
Czas świecenia lampy oświetleniowej	2 min

	Napięcie wyjściowe	Natężenie prądu wyjściowego
Zasilacz 1.	24 V ~	0,5 A
Zasilacz 2.	24 V =	0,2 A
Zasilacz 3.	230 V ~	0,5 A
Zasilacz 4.	230 V =	0,2 A

A. Zasilacza 4.

B. Zasilacza 2.

C. Zasilacza 3.

D. Zasilacza 1.

Wybór zasilacza 2 to strzał w dziesiątkę, bo jego parametry, czyli napięcie 24 V i prąd 0,2 A, idealnie pasują do wymagań tych napędów bramy garażowej. Napędy, które mamy w ofercie, zwykle potrzebują stabilnego zasilania 24 V DC, to takie standardowe napięcie w wielu systemach automatyzacji. Napięcie jest mega ważne, bo jak byśmy dali za wysokie, to to może popsuć elektronikę, a jak za niskie, to napęd nie będzie działał jak trzeba. Dzięki temu, że dobrze dobraliśmy zasilacz, zapewniamy nie tylko sprawne działanie, ale też dłuższą żywotność napędu. W praktyce, kiedy dobieramy zasilacz do napędu bramy, musimy zwracać uwagę nie tylko na napięcie, ale także na prąd – zasilacz musi dawać wystarczająco dużo prądu przy rozruchu. Wiele zasilaczy ma różne zabezpieczenia, jak zabezpieczenie przeciążeniowe, co rzecz jasna poprawia bezpieczeństwo. Zasilacz 2 świetnie sprawdzi się w automatyce, która obsługuje otwieranie i zamykanie bramy, co znacznie podnosi komfort i bezpieczeństwo użytkowania.

Pytanie 11

Jaki aparat elektryczny jest wykorzystywany do ochrony silnika indukcyjnego przed przeciążeniem?

A. Przekaźnik termobimetalowy

B. Stycznik elektromagnetyczny

C. Wyłącznik nadmiarowy

D. Wyłącznik różnicowoprądowy

Wyłącznik nadmiarowy, stycznik elektromagnetyczny oraz wyłącznik różnicowoprądowy to urządzenia, które pełnią różne funkcje w systemach elektrycznych, ale nie są odpowiednie do zabezpieczenia silnika indukcyjnego przed przeciążeniem. Wyłącznik nadmiarowy, mimo że jest używany do ochrony przed przeciążeniem, działa na zasadzie automatycznego wyłączania obwodu przy przekroczeniu określonego prądu. Jednak nie jest on dostosowany do specyficznych warunków pracy silników indukcyjnych, gdzie ważne jest szybkie reagowanie na zmiany obciążenia. Stycznik elektromagnetyczny, z drugiej strony, służy do załączania i wyłączania obwodów elektrycznych, a jego zadanie polega na kontrolowaniu przepływu energii elektrycznej, a nie na monitorowaniu stanu przeciążenia. Wyłącznik różnicowoprądowy jest przeznaczony głównie do ochrony ludzi przed porażeniem prądem elektrycznym, a jego działanie opiera się na wykrywaniu różnicy prądu między przewodami zasilającymi, co nie ma związku z przeciążeniem silnika. Wybór niewłaściwego urządzenia do ochrony silnika może prowadzić do uszkodzenia sprzętu, a także do niebezpieczeństwa dla użytkowników. Dlatego ważne jest, aby w odpowiedni sposób dobierać komponenty zabezpieczające zgodnie z ich funkcjami oraz zaleceniami producentów i normami branżowymi.

Pytanie 12

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

W systemie mechatronicznym znajduje się 18 czujników cyfrowych, 4 przetworniki analogowe oraz 11 elementów wykonawczych działających w trybie dwustanowym. Jaką konfigurację modułowego sterownika PLC należy zastosować do zarządzania tym układem?

A. DI16/DO16 oraz AI2

B. DI32/DO8 oraz AI2

C. DI32/DO16 oraz AI4

D. DI16/DO8 oraz AI4

Modułowy sterownik PLC z konfiguracją DI32/DO16 oraz AI4 to naprawdę dobry wybór. W układzie mechatronicznym masz aż 18 czujników binarnych, 4 przetworniki analogowe i 11 elementów, które działają w trybie dwustanowym. Dzięki DI32 masz więcej niż dość wejść cyfrowych, żeby połączyć wszystkie czujniki, a nawet zostaje ci trochę zapasu na przyszłość. Z kolei 16 wyjść cyfrowych (DO16) spokojnie obsłuży te 11 elementów wykonawczych, co daje ci możliwość rozszerzenia systemu, jeśli zajdzie taka potrzeba. No i te 4 wejścia analogowe (AI4) są akurat na przetworniki, co pozwala ci na monitorowanie i analizowanie sygnałów, a to jest kluczowe w mechatronice. Przykład? Chociażby automatyka przemysłowa, gdzie trzeba mieć na oku zarówno analogowe sygnały, jak i różne urządzenia wykonawcze.

Pytanie 14

Urządzenie przedstawione na zdjęciu to

A. transformator rozdzielczy.

B. transformator separacyjny.

C. autotransformator.

D. transformator bezpieczeństwa.

Transformator separacyjny, którego zdjęcie przedstawia analizowane urządzenie, pełni kluczową rolę w zapewnieniu bezpieczeństwa w instalacjach elektrycznych. Jego główną funkcją jest separacja obwodów elektrycznych, co oznacza, że nie przenosi energii elektrycznej bezpośrednio z jednego obwodu do drugiego, ale tworzy między nimi fizyczną barierę. Oznaczenia na tabliczce znamionowej (PRI: 230 V i SEC: 230 V) sugerują, że napięcie na wejściu i wyjściu jest identyczne, co jest charakterystyczne dla transformatorów separacyjnych. Takie transformatory znajdują zastosowanie w sytuacjach, gdzie kluczowe jest zminimalizowanie ryzyka porażenia prądem, na przykład w urządzeniach medycznych czy oświetleniu o niskim napięciu. Zgodnie z normami IEC 61558, transformatory separacyjne muszą spełniać określone wymagania dotyczące izolacji i bezpieczeństwa, co czyni je niezawodnym rozwiązaniem w wielu aplikacjach, w których technologia wymaga ochrony przed bezpośrednim kontaktem z napięciem sieciowym.

Pytanie 15

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

Wydatki na materiały potrzebne do stworzenia urządzenia elektronicznego wynoszą 1 000 zł. Koszty realizacji wynoszą 100% wartości materiałów. Zarówno materiały, jak i wykonanie podlegają 22% stawce VAT. Jaka jest całkowita suma kosztów związanych z urządzeniem?

A. 1 220 zł

B. 2 440 zł

C. 1 440 zł

D. 2 200 zł

Aby obliczyć całkowity koszt urządzenia elektronicznego, należy uwzględnić zarówno koszt materiałów, jak i koszt wykonania, a także podatek VAT. Koszt materiałów wynosi 1 000 zł. Koszt wykonania, który wynosi 100% ceny materiałów, również jest równy 1 000 zł. W związku z tym całkowity koszt przed naliczeniem VAT wynosi 1 000 zł (materiały) + 1 000 zł (wykonanie) = 2 000 zł. Następnie należy obliczyć podatek VAT, który wynosi 22% z kwoty 2 000 zł. Obliczenie podatku wygląda następująco: 2 000 zł * 0,22 = 440 zł. Zatem całkowity koszt urządzenia, uwzględniając podatek VAT, wynosi 2 000 zł + 440 zł = 2 440 zł. Przykładem zastosowania tej wiedzy w praktyce może być wycena projektów w branży elektroniki, gdzie znajomość kosztów i podatków jest niezbędna do efektywnego zarządzania budżetem.

Pytanie 18

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

Na zamieszczonym rysunku przedstawiono schemat czujnika

A. indukcyjnego.

B. magnetycznego.

C. pojemnościowego.

D. optycznego.

Czujnik optyczny, który przedstawiono na schemacie, jest jednym z kluczowych elementów wykorzystywanych w nowoczesnych systemach automatyki oraz technologii detekcji. Jego działanie opiera się na emisji i detekcji światła, co czyni go niezwykle efektywnym narzędziem do pomiarów i detekcji. Schemat z diodą LED oraz fototranzystorem jest typowy dla czujników optycznych, które znajdują zastosowanie w różnych branżach, takich jak przemysł motoryzacyjny, automatyka przemysłowa czy systemy bezpieczeństwa. Przykłady zastosowania obejmują detekcję obecności obiektów, zliczanie przedmiotów na taśmach produkcyjnych oraz pomiar odległości. Warto zwrócić uwagę na standardy branżowe, takie jak IEC 60947, które definiują wymagania dotyczące bezpieczeństwa i niezawodności czujników. Współczesne czujniki optyczne charakteryzują się dużą precyzją oraz szybką reakcją, co czyni je niezastąpionymi w aplikacjach wymagających wysokiej dokładności.

Pytanie 20

Przyrząd pokazany na rysunku to

A. klucz płaski.

B. klucz dynamometryczny.

C. klucz francuski.

D. klucz szwedzki.

Klucz dynamometryczny, przedstawiony na zdjęciu, jest narzędziem specjalistycznym, które umożliwia precyzyjne dokręcanie śrub i nakrętek z zastosowaniem określonego momentu obrotowego. W przeciwieństwie do innych typów kluczy, takich jak klucz francuski, klucz płaski czy klucz szwedzki, które jedynie umożliwiają przekręcanie elementów, klucz dynamometryczny posiada mechanizm, który umożliwia użytkownikowi ustawienie pożądanego momentu obrotowego, co jest kluczowe w wielu zastosowaniach inżynieryjnych i motoryzacyjnych. Przykładami zastosowań klucza dynamometrycznego są prace przy montażu silników, gdzie zbyt niski lub zbyt wysoki moment obrotowy może prowadzić do uszkodzenia elementów, a także w przypadku montażu kół w pojazdach, gdzie właściwie dobrany moment dokręcania śrub jest niezbędny dla bezpieczeństwa. Klucze dynamometryczne są również regulowane zgodnie z obowiązującymi normami branżowymi, co zapewnia ich niezawodność i dokładność w pracy. Prawidłowe użycie tego narzędzia przyczynia się do bezpieczeństwa i trwałości montażu.

Pytanie 21

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

Na podstawie przedstawionej tabliczki znamionowej transformatora wskaż zależność, która określa jego przekładnię napięciową.

A. K = 230/12 U

B. K = 12/0,83 U

C. K = 80/0,83 U

D. K = 12/230 U

Przekładnia napięciowa w transformatorze to po prostu relacja między napięciem na uzwojeniu pierwszym a tym na uzwojeniu drugim. Jeśli mamy transformator, który ma na tabliczce 230V dla napięcia pierwotnego i 12V dla wtórnego, to obliczamy przekładnię jako K = 230/12. Taki wybór parametrów pasuje do standardów w branży, gdzie transformator używa się do obniżania napięcia w aplikacjach niskonapięciowych. To jest naprawdę ważne w instalacjach elektrycznych, bo umożliwia korzystanie z urządzeń, które działają przy niższym napięciu, a przy tym dba o bezpieczeństwo i efektywność całego systemu. Zrozumienie tego zagadnienia to podstawa w projektowaniu i użytkowaniu systemów elektroenergetycznych. Ta wiedza jest też istotna w codziennej praktyce, a normy IEC dotyczące transformatorów podkreślają, jak ważne jest prawidłowe liczenie przekładni, szczególnie w kontekście efektywności energetycznej i bezpieczeństwa użytkowników.

Pytanie 23

W przypadku oparzenia kwasem siarkowym, jak najszybciej należy usunąć kwas z oparzonej powierzchni dużą ilością wody, a potem zastosować kompres z

A. 3% roztworu sody oczyszczonej

B. 1% roztworu kwasu octowego

C. wody destylowanej

D. 1% roztworu kwasu cytrynowego

Oparzenia kwasem siarkowym to poważny problem medyczny, który wymaga natychmiastowego działania. W przypadku kontaktu z tym silnym kwasem, pierwszym krokiem jest obfite przemycie oparzonego miejsca wodą, co pozwala na usunięcie resztek kwasu z powierzchni skóry. Następnie, zastosowanie 3% roztworu sody oczyszczonej jest kluczowe, ponieważ soda działa jako łagodny alkalizator, neutralizując działanie kwasu. W praktyce, stosowanie sody oczyszczonej jest zalecane w sytuacjach, gdzie zasadowe pH może przyczynić się do łagodzenia skutków oparzenia. Dobre praktyki w zakresie pierwszej pomocy w takich przypadkach obejmują również monitorowanie stanu pacjenta oraz unikanie używania substancji o bardziej kwasowym charakterze, co mogłoby pogorszyć sytuację. Warto również pamiętać, że w przypadku oparzeń chemicznych, nie zaleca się stosowania wody destylowanej, gdyż nie ma właściwości neutralizujących w odniesieniu do substancji kwasowych. Znajomość tych zasad jest kluczowa w kontekście bezpieczeństwa w miejscu pracy oraz w sytuacjach awaryjnych.

Pytanie 24

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

Na rysunku przedstawiono wygląd zewnętrzny czujnika i odpowiadający mu symbol graficzny. Jaki to czujnik?

A. Ultradźwiękowy.

B. Optyczny.

C. Indukcyjny.

D. Pojemnościowy.

Czujnik pojemnościowy jest urządzeniem, które wykrywa zmiany w pojemności elektrycznej obiektu i jest szeroko stosowany w różnych aplikacjach automatyki oraz pomiarach. Symbol graficzny przedstawiony na rysunku, składający się z rombu oraz symbolu kondensatora, jednoznacznie wskazuje na ten typ czujnika. Czujniki pojemnościowe są powszechnie wykorzystywane do detekcji obecności obiektów, zwłaszcza w sytuacjach, gdzie tradycyjne metody, takie jak czujniki ultradźwiękowe czy indukcyjne, mogą nie zapewnić odpowiedniej skuteczności. Na przykład, w automatyce przemysłowej czujniki pojemnościowe mogą być używane do monitorowania poziomu cieczy w zbiornikach, gdzie zmiany w poziomie wpływają na pojemność elektryczną. Warto zaznaczyć, że czujniki te charakteryzują się dużą czułością i możliwością detekcji różnorodnych materiałów, co czyni je bardzo wszechstronnymi. W kontekście standardów branżowych, czujniki pojemnościowe są zgodne z normami IEC 60947, co potwierdza ich niezawodność i bezpieczeństwo w zastosowaniach przemysłowych.

Pytanie 27

Aby maksymalnie zwiększyć zasięg przesyłania danych oraz ograniczyć wpływ zakłóceń elektromagnetycznych na transmisję w systemie mechatronicznym przy realizacji sterowania sieciowego, jaki kabel należy wykorzystać?

A. koncentryczny

B. symetryczny ekranowany (tzw. skrętka ekranowana)

C. symetryczny nieekranowany (tzw. skrętka nieekranowana)

D. światłowodowy

Kabel światłowodowy to naprawdę świetny wybór do sterowania sieciowego w systemach mechatronicznych. Szczególnie jeśli chodzi o przesył danych na długie odległości i zmniejszenie wpływu zakłóceń elektromagnetycznych. Wiesz, światłowody przesyłają sygnały jako impulsy świetlne, co sprawia, że są mniej podatne na zakłócenia niż tradycyjne kable miedziane. W automatyce przemysłowej, gdzie odległości między sprzętem mogą być naprawdę duże, to się przydaje. Kable te są odporne na zakłócenia elektryczne, więc idealnie nadają się do miejsc, gdzie są mocne pola elektromagnetyczne, jak w pobliżu maszyn elektrycznych. W dodatku mamy standardy komunikacyjne, takie jak 10GBASE-SR, które pokazują, że światłowody są super efektywne i wydajne, zwłaszcza na większych dystansach. Choć koszt zakupu jest wyższy na początku, długofalowo to się opłaca, bo są bardziej niezawodne i tańsze w eksploatacji.

Pytanie 28

Który z elementów mechatronicznego układu napędowego umożliwia zmianę prędkości wysuwania tłoczyska siłownika 1A1?

A. Sterownik PLC

B. Zawór 1V1

C. Zespół OZ1

D. Zawór 1V2

Zawór 1V2 to naprawdę ważny element w mechatronicznym układzie napędowym. To dzięki niemu możemy precyzyjnie kontrolować, jak szybko wysuwa się tłok w siłowniku 1A1. Zawór proporcjonalny 1V2 reguluje przepływ medium, co bezpośrednio wpływa na ruch siłownika. W praktyce, kiedy operator zmienia przepływ oleju lub powietrza przez ten zawór, to może dostosować prędkość wysuwania tłoka do konkretnych potrzeb. To bardzo istotne w różnych dziedzinach, jak na przykład automatyka przemysłowa, gdzie precyzyjne sterowanie ruchem wpływa na efektywność produkcji. Według norm ISO oraz wytycznych o systemach hydraulicznych, zawory proporcjonalne dają nam większą precyzję i elastyczność w zarządzaniu napędem. I warto dodać, że dobrze dobrany i skonfigurowany zawór proporcjonalny naprawdę może zmniejszyć zużycie energii w systemie, co jest teraz na czasie, zwłaszcza w kontekście zrównoważonego rozwoju.

Pytanie 29

Który rodzaj smaru powinien być regularnie uzupełniany w smarownicy pneumatycznej?

A. Pastę

B. Silikon

C. Olej

D. Proszek

Olej jest kluczowym środkiem smarnym w smarownicach pneumatycznych, ponieważ zapewnia niezbędne smarowanie ruchomych części oraz minimalizuje tarcie, co przekłada się na dłuższa żywotność urządzenia. W kontekście smarownic pneumatycznych, olej ułatwia również transport powietrza, co jest istotne dla efektywności działania systemu. W praktyce, regularne uzupełnianie oleju w smarownicach zapewnia optymalne warunki pracy, co jest zgodne z zaleceniami producentów urządzeń oraz normami branżowymi. Na przykład, w systemach pneumatycznych stosuje się oleje syntetyczne lub mineralne, które są dedykowane do konkretnego zastosowania, co zwiększa ich skuteczność oraz zmniejsza ryzyko awarii. Przy odpowiednim doborze oleju, można także poprawić efektywność energetyczną urządzeń, co jest istotne w kontekście oszczędności oraz zrównoważonego rozwoju.

Pytanie 30

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

Na podstawie tabeli z kodami paskowymi rezystorów określ rezystancję rezystora oznaczonego paskami w kolejności: pomarańczowy, niebieski, czarny.

kolor	1. cyfra	2. cyfra	mnożnik
czarny	0	0	10⁰
brązowy	1	1	10¹
czerwony	2	2	10²
pomarańczowy	3	3	10³
żółty	4	4	10⁴
zielony	5	5	10⁵
niebieski	6	6	10⁶
fioletowy	7	7	10⁷
szary	8	8	10⁸
biały	9	9	10⁹

A. 36 000 Ω

B. 3600 Ω

C. 360 Ω

D. 36 Ω

Odpowiedź 36 Ω jest poprawna, ponieważ oznaczenia kolorów na rezystorze wskazują wartość rezystancji zgodnie z ogólnie przyjętą normą kodów kolorów rezystorów. Kolor pomarańczowy oznacza cyfrę 3, natomiast niebieski oznacza cyfrę 6. Czarny pasek na końcu wskazuje, że nie ma wartości mnożnika, co w tym przypadku oznacza, że wynik należy odczytać jako 36. Taka interpretacja jest kluczowa w elektronice, gdzie rezystory o dokładnych wartościach są niezbędne do zapewnienia poprawnego funkcjonowania układów elektronicznych. Przykładowo, w obwodach zasilających, dokładne wartości rezystancji są istotne dla regulacji prądu, co ma kluczowe znaczenie dla bezpieczeństwa i efektywności pracy urządzeń. Wiedza na temat kodów kolorów jest nie tylko przydatna w praktyce, ale również stanowi fundament dla bardziej zaawansowanych zastosowań w projektowaniu układów elektronicznych.

Pytanie 32

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Kolejność montażu silnika elektrycznego w wiertarce stołowej powinna być następująca:

A. podłączyć źródło zasilania, założyć pasek klinowy, zamocować silnik w obudowie wiertarki przy użyciu śrub

B. zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy, podłączyć źródło zasilania

C. zamocować silnik w obudowie wiertarki przy użyciu śrub, podłączyć źródło zasilania, założyć pasek klinowy

D. podłączyć źródło zasilania, zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy

Montaż silnika elektrycznego w wiertarce stołowej powinien być przeprowadzany w określonej kolejności, aby zapewnić prawidłowe działanie urządzenia oraz bezpieczeństwo użytkownika. Pierwszym krokiem jest zamocowanie silnika w obudowie wiertarki przy pomocy śrub. Taka procedura zapewnia stabilność silnika, co jest kluczowe dla jego prawidłowego funkcjonowania oraz minimalizuje ryzyko uszkodzenia mechanicznego. Następnie zakłada się pasek klinowy, który łączy silnik z wrzecionem wiertarki. Pasek klinowy przenosi moc z silnika na narzędzie wiertarskie, dlatego jego prawidłowe umiejscowienie i napięcie są istotne dla efektywności pracy. Ostatnim krokiem jest podłączenie źródła zasilania. Przy takim podejściu unikamy sytuacji, w której silnik mógłby pracować bez odpowiedniego połączenia mechanicznego, co mogłoby prowadzić do uszkodzeń. Zgodność z tymi krokami uznaje się za najlepsze praktyki w branży montażu urządzeń elektrycznych, co zapewnia nie tylko ich wydajność, ale również bezpieczeństwo użytkowników.

Pytanie 34

Który symbol graficzny oznacza cewkę przekaźnika o opóźnionym załączaniu?

A. B.

B. D.

C. C.

D. A.

Odpowiedź B jest poprawna, ponieważ znak graficzny cewki przekaźnika o opóźnionym załączaniu jest dobrze zdefiniowany w normach dotyczących symboli elektrycznych. Oznaczenie to zawiera charakterystyczny element w postaci dwóch przekątnych linii, które znajdują się w obrębie prostokąta reprezentującego cewkę. Te linie symbolizują opóźnienie czasowe, co jest istotne w kontekście zastosowania przekaźników w systemach automatyki. Przekaźniki o opóźnionym załączaniu są wykorzystywane w wielu aplikacjach, takich jak systemy zabezpieczeń, gdzie potrzebne jest opóźnienie przed aktywacją alarmu, bądź w układach automatyki domowej, gdzie używa się ich do kontroli oświetlenia lub urządzeń. Zrozumienie tego symbolu jest kluczowe dla inżynierów i techników, którzy zajmują się projektowaniem i wdrażaniem systemów elektrycznych, ponieważ pozwala to na prawidłowe interpretowanie schematów oraz zapewnienie ich zgodności z obowiązującymi standardami, takimi jak IEC 60617, co zwiększa przejrzystość i efektywność projektowania systemów elektronicznych.

Pytanie 35

Za pomocą multimetru cyfrowego zmierzono spadek napięcia na podwójnym złączu półprzewodnikowym Si. Odczyt multimetru wynosi około

A. 0 V

B. 0,3 V

C. 1,4 V

D. 0,6 V

W przypadku pomiaru spadku napięcia na podwójnym złączu półprzewodnikowym wykonanym z krzemu, wartość około 1,4 V jest typowa dla złącza p-n w stanie przewodzenia. Złącze to zachowuje się jak dioda, która wymaga określonego spadku napięcia, aby rozpocząć przewodzenie prądu. Dla diod krzemowych, wartość ta jest zazwyczaj w przedziale od 0,6 V do 0,7 V dla pierwszego złącza, a dla drugiego złącza, zwłaszcza w przypadku podwójnego złącza, wartość ta podwaja się, co daje około 1,4 V. To zjawisko jest wykorzystywane w praktycznych zastosowaniach elektroniki, takich jak prostowniki i układy regulacji napięcia. Przy pomiarze multimetrem cyfrowym ważne jest, aby upewnić się, że miernik jest ustawiony na odpowiedni zakres pomiarowy, co pozwoli na dokładne odczyty. W przypadku pomiarów diodowych, zaleca się również zwrócenie uwagi na polaryzację diody, aby uniknąć błędnych wyników. Przykładowo, w zastosowaniach takich jak zasilacze impulsowe, umiejętność prawidłowego pomiaru spadku napięcia na połączeniach półprzewodnikowych jest kluczowym elementem diagnostyki i naprawy.

Pytanie 36

Do połączeń spoczynkowych trwałych nie wlicza się

A. kołkowania

B. nitowania

C. spawania

D. klejenia

Kołkowanie to technika łączenia elementów, która nie tworzy połączeń spoczynkowych nierozłącznych. W przeciwieństwie do spawania, klejenia czy nitowania, kołkowanie polega na wprowadzeniu kołków w otwory w elementach, co pozwala na ich łatwe zdemontowanie. To podejście jest często stosowane w konstrukcjach, gdzie wymagana jest możliwość demontażu w przyszłości, jak na przykład w budownictwie modułowym. W praktyce oznacza to, że kołkowane połączenia mogą być używane w miejscach, gdzie zachodzi potrzeba konserwacji lub wymiany komponentów bez konieczności uszkadzania całej struktury. Zgodnie z normami ISO oraz PN, kołkowanie odbywa się z zachowaniem odpowiednich tolerancji wymiarowych i materiałowych, co zapewnia ich niezawodność i bezpieczeństwo. Warto również zauważyć, że kołkowanie jest jedną z metod stosowanych w różnych branżach, w tym w motoryzacji i konstrukcjach stalowych, gdzie elastyczność w montażu jest kluczowa.

Pytanie 37

Jakie złącza zostały zastosowane w rozdzielaczu przedstawionym na rysunku?

A. Zakręcane i zaciskowe.

B. Wtykowe i zakręcane.

C. Szybkozłącze i wtykowe.

D. Zaciskowe i szybkozłącze.

Odpowiedź "Szybkozłącze i wtykowe" jest prawidłowa, ponieważ na zdjęciu rozdzielacza rzeczywiście zastosowano te dwa typy złączy. Złącza wtykowe, umiejscowione z przodu rozdzielacza, umożliwiają szybkie podłączenie i odłączenie elementów układów hydraulicznych lub pneumatycznych bez konieczności użycia narzędzi. Tego rodzaju rozwiązania są szczególnie cenione w aplikacjach, gdzie czas reakcji jest kluczowy, na przykład w serwisie hydraulicznym. Z kolei szybkozłącza, umieszczone z tyłu rozdzielacza, pozwalają na błyskawiczne łączenie i rozłączanie przewodów, co jest niezbędne w przypadku konieczności zmiany konfiguracji układu lub przeprowadzania konserwacji. W przemyśle stosuje się standardy ISO dla szybkozłączy, które określają wymogi dotyczące ich wydajności i bezpieczeństwa. Znajomość tych rozwiązań pozwala na efektywniejsze zarządzanie systemami oraz ich optymalizację, co jest kluczowe dla zapewnienia wysokiej jakości pracy urządzeń. Takie złącza są stosowane w wielu sektorach, od motoryzacji po budownictwo, co podkreśla ich uniwersalność i praktyczność.

Pytanie 38

Na której ilustracji przedstawiono prawidłowe ułożenie przewodu hydraulicznego?

A. Na ilustracji 3.

B. Na ilustracji 1.

C. Na ilustracji 2.

D. Na ilustracji 4.

Ilustracja 2 przedstawia prawidłowe ułożenie przewodu hydraulicznego, które jest zgodne z zasadami ergonomii i bezpieczeństwa w systemach hydraulicznych. Prawidłowe ułożenie przewodu zapewnia, że jego naturalne zakrzywienia nie powodują nadmiernych naprężeń oraz uszkodzeń materiału. W praktyce, prawidłowe ułożenie przewodów hydraulicznych jest kluczowe dla zapewnienia ich długowieczności i niezawodności. Przewody powinny być instalowane w taki sposób, aby unikać ostrych kątów, które mogą prowadzić do pęknięć lub zgięć, a także do zwiększenia ryzyka awarii systemu. W branży hydraulicznej stosuje się różne normy, takie jak ISO 4413, które określają wymagania dotyczące systemów hydraulicznych, w tym właściwego ułożenia przewodów. Dodatkowo, zgodność z zasadami montażu, takimi jak odpowiednia długość przewodu oraz jego mocowanie, są niezbędne do optymalizacji działania całego systemu. Dobre praktyki w tej dziedzinie obejmują również regularne inspekcje oraz konserwację, co pozwala na wcześniejsze wykrywanie potencjalnych problemów i minimalizację ryzyka awarii.

Pytanie 39

Narzędzie pomiarowe, przedstawione na rysunku, służy do sprawdzania

A. płaskości powierzchni.

B. promieni zaokrągleń.

C. skoku gwintów metrycznych.

D. szerokości szczelin między powierzchniami.

Zrozumienie działania narzędzi pomiarowych jest kluczowe dla skutecznej kontroli jakości w procesach produkcyjnych. Wybór odpowiedniego narzędzia pomiarowego, takiego jak kaliber promieniowy, ma istotne znaczenie w kontekście precyzyjnego pomiaru promieni zaokrągleń. W przypadku odpowiedzi dotyczących skoku gwintów metrycznych, płaskości powierzchni oraz szerokości szczelin, należy zauważyć, że każde z tych zagadnień wymaga zastosowania odmiennych narzędzi i technik pomiarowych. Nieprawidłowe przypisanie narzędzia do tych miar może prowadzić do poważnych błędów w produkcie końcowym. W przypadku skoku gwintów metrycznych, do ich pomiaru stosuje się mikrometry lub suwmiarki z odpowiednimi końcówkami pomiarowymi, które są zaprojektowane do oceny liczby gwintów na jednostkę długości. Płaskość powierzchni można natomiast sprawdzić za pomocą poziomicy lub specjalnych przyrządów do pomiaru płaskości, które wykorzystują metodę porównawczą z płaską referencją. Z kolei szerokość szczelin między powierzchniami wymaga użycia narzędzi takich jak szczelinomierze, które mogą dokładnie określić odległości między współpracującymi elementami. W związku z tym, niewłaściwe przyporządkowanie narzędzi do konkretnych zastosowań może prowadzić do nieprawidłowych pomiarów, co w konsekwencji wpływa na jakość i bezpieczeństwo wytwarzanych produktów. Wiedza na temat odpowiednich narzędzi i ich zastosowania jest kluczowa dla profesjonalistów w dziedzinie inżynierii i produkcji.

Pytanie 40

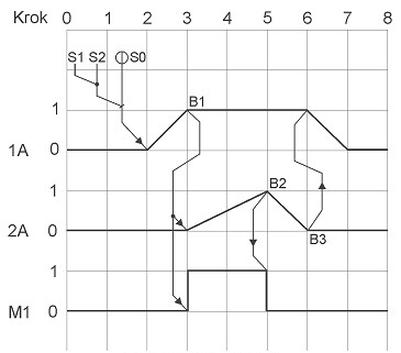

W kroku 4 siłownik 1A jest

A. wysunięty, siłownik 2A w trakcie wsuwania, a silnik M1 wyłączony.

B. wysunięty, siłownik 2A w trakcie wysuwania, a silnik M1 wyłączony.

C. wsunięty, siłownik 2A w trakcie wysuwania, a silnik M1 włączony.

D. wysunięty, siłownik 2A w trakcie wysuwania, a silnik M1 włączony.

W kroku 4 widzimy, że siłownik 1A jest wysunięty, co jest jasne w górnej części schematu. Takie ustawienie jest mega ważne w automatyce, bo pozycja siłownika to klucz do tego, żeby cały system działał prawidłowo. Siłownik 2A też jest w ruchu, co pokazuje, że proces jest ciągły. A silnik M1, który jest włączony, dostarcza energię, żeby wszystko działało, jak należy. W przemyśle, dobrze zarządzać takimi rzeczami jak siłowniki i silniki, bo to wpływa na efektywność produkcji i bezpieczeństwo. Poza tym, standardy, jak IEC 61131, mówią, że trzeba pilnować pozycji siłowników, co jest w sumie standardem w nowoczesnych instalacjach. Jak rozumiesz te mechanizmy, to lepiej projektujesz układy automatyki i umiesz je lepiej wykorzystywać.
