Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych
Data rozpoczęcia: 27 maja 2026 17:00
Data zakończenia: 27 maja 2026 17:22

Egzamin niezdany

Wynik: 12/40 punktów (30,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W układzie zastosowano przycisk S1 (z samoczynnym powrotem, NO). Zwolnienie naciśniętego przycisku powinno uruchomić odmierzenie czasu 3 sekund. Który fragment programu zapewnia realizację opisanego działania?

A. A.

B. C.

C. B.

D. D.

Fragment programu D. jest poprawny, ponieważ wykorzystuje timer typu TP (Timer Pulse), który jest idealnym rozwiązaniem w przedstawionej sytuacji, gdzie wymagane jest odmierzanie czasu po zwolnieniu przycisku S1. Gdy przycisk zostaje zwolniony, wejście IN timera zostaje aktywowane, co rozpoczyna odliczanie czasu ustawionego w parametrze PT, w tym przypadku 3 sekundy. Po upływie tego czasu, wyjście Q generuje krótki impuls, co odpowiada oczekiwanym działaniom w systemie. Takie rozwiązanie jest zgodne z najlepszymi praktykami w programowaniu systemów automatyki, gdzie precyzja czasowa jest kluczowa. Użycie timera TP jest szczególnie zalecane w aplikacjach, gdzie wymagane jest generowanie impulsów o określonym czasie trwania w odpowiedzi na zdarzenia zewnętrzne. Przykładowo, może to być zastosowane w systemach sterowania oświetleniem, gdzie po naciśnięciu przycisku włączenia lampy, utrzymywana jest ona włączona przez zaprogramowany czas, co pozwala na oszczędność energii i zwiększa komfort użytkownika.

Pytanie 2

Na podstawie przedstawionych danych katalogowych narzędzia skrawającego wskaż wartość głębokości warstwy skrawanej, którą należy ustawić w obrabiarce CNC dla obróbki zgrubnej.

Rodzaj obróbki	Dokładność obróbki	Chropowatość powierzchni (Ra) μm	Zakres posuwów mm/obr	Zakres głębokości mm
Obróbka dokładna	IT6-IT9	0,32÷1,25	0,05÷0,3	0,5÷2
Obróbka średniodokładna	IT9-IT11	2,5÷5	0,2÷0,5	2÷4
Obróbka zgrubna	IT12-IT14	10÷40	≥0,4	≥4

A. 0,5 mm

B. 5,0 mm

C. 2,0 mm

D. 0,8 mm

Wybór wartości głębokości warstwy skrawanej, innej niż 5,0 mm, może prowadzić do nieoptymalnych rezultatów w obróbce zgrubnej. Odpowiedzi takie jak 2,0 mm, 0,8 mm czy 0,5 mm są zdecydowanie zbyt małe, co może skutkować dłuższym czasem obróbki oraz potencjalnym uszkodzeniem narzędzia. W obróbce zgrubnej celem jest szybkie usunięcie dużych ilości materiału, a zbyt mała głębokość skrawania nie tylko wydłuża proces, ale także nie wykorzystuje pełnej wydajności narzędzi skrawających. Ponadto, zasady obróbcze wskazują, że przy głębokości skrawania poniżej zalecanych wartości, zwiększa się ryzyko zjawiska, jakim jest wibracja narzędzia, co może prowadzić do pogorszenia jakości powierzchni obrabianej. Warto również zwrócić uwagę na to, że zbyt mała głębokość skrawania ogranicza efektywność chłodzenia i obrabianego materiału, co może prowadzić do przegrzewania zarówno narzędzia, jak i obrabianego detalu. Każde narzędzie skrawające ma swoje specyfikacje, które powinny być ściśle przestrzegane, aby zapewnić efektywność pracy oraz długowieczność narzędzi. W praktyce, dostosowanie głębokości skrawania do specyfiki obrabianego materiału oraz typu narzędzia jest kluczowe dla osiągnięcia optymalnych wyników w procesie produkcyjnym.

Pytanie 3

Które z przedstawionych poleceń spowoduje przesłanie programu z pamięci komputera do sterownika PLC?

A. Upload

B. Write

C. Download

D. Erase Memory

Operacja 'Download' jest kluczowym procesem w programowaniu sterowników PLC, ponieważ umożliwia przesłanie zdefiniowanego programu z komputera do pamięci sterownika. W kontekście automatyki przemysłowej, połączenie komputera z PLC zazwyczaj odbywa się za pomocą interfejsów komunikacyjnych, takich jak Ethernet, RS-232 czy USB. Proces ten może obejmować różne etapy, w tym kompilację kodu źródłowego w programie inżynierskim, co jest standardową praktyką. Operatorzy muszą być świadomi, że po zakończeniu programowania i przetestowaniu logiki na symulatorze, bezpośrednie przesłanie programu do PLC jest kluczowe do wdrożenia rozwiązań automatyzacyjnych w rzeczywistym środowisku. Dobry program inżynierski będzie zawierał również funkcje walidacji, aby upewnić się, że przesyłany kod jest zgodny z wymaganiami systemu. Warto również dodać, że po dokonaniu operacji 'Download', użytkownik powinien monitorować działanie PLC, aby upewnić się, że program działa zgodnie z założeniami operacyjnymi. Zrozumienie tego procesu to fundament skutecznego zarządzania systemami automatyzacji.

Pytanie 4

Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element w kolorze czerwonym)

A. ruch ciągły.

B. multiplikację przełożenia.

C. multiplikację obrotów.

D. ruch przerywany.

Odpowiedź 'ruch przerywany' jest prawidłowa, ponieważ mechanizm przedstawiony na rysunku jest typowym przykładem mechanizmu krzywkowego, który przekształca ruch obrotowy w ruch przerywany. W zastosowaniach przemysłowych, mechanizmy krzywkowe są często używane w automatyzacji procesów, takich jak w maszynach pakujących, robotach przemysłowych czy systemach transportowych. Dzięki swojej zdolności do generowania ruchu z okresowymi przestojami, mechanizmy te pozwalają na precyzyjne dozowanie materiałów oraz synchronizację działania różnych elementów maszyn. W standardach branżowych, takich jak ISO 9001, efektywność procesów produkcyjnych jest kluczowa, a zastosowanie ruchu przerywanego przyczynia się do optymalizacji cykli produkcyjnych i zwiększenia wydajności. Dlatego zrozumienie działania tych mechanizmów jest istotne dla inżynierów i projektantów maszyn, którzy muszą zapewnić najwyższą jakość i niezawodność w swoich projektach.

Pytanie 5

Maksymalne obciążenie prądowe wyjść cyfrowych sterownika PLC 24 V DC wynosi 0,7 A. Jaką wartość mocy może mieć odbiornik, który podłączony do wyjścia sterownika, będzie pobierał prąd niższy od dopuszczalnego?

A. 15 W

B. 5 W

C. 10 W

D. 20 W

Wybierając niewłaściwą odpowiedź, można nie rozumieć kluczowych koncepcji związanych z obciążalnością prądową i mocą elektryczną. Na przykład, moc 10 W lub 5 W może wydawać się bezpieczna, ale nie uwzględniają one maksymalnej obciążalności wyjścia. W rzeczywistości, aby prawidłowo ocenić, jaką moc możemy bezpiecznie podłączyć do wyjścia PLC, nie wystarczy jedynie pomnożyć napięcia przez prąd, ale należy również pamiętać o marginesie bezpieczeństwa. Wybór 20 W jest całkowicie nieprawidłowy, ponieważ przekracza maksymalne dopuszczalne obciążenie, co może prowadzić do uszkodzenia sterownika. W praktyce, nadmierne obciążenie wyjść może skutkować przegrzaniem, a w konsekwencji uszkodzeniem podzespołów. Kluczowe jest zrozumienie, że projektując systemy automatyki, każdy element układu powinien być zgodny z określonymi normami oraz wymaganiami producentów. Niezastosowanie się do tych zasad sprzyja nieefektywności i awariom. Dlatego ważne jest, aby dokładnie analizować dostępne parametry techniczne oraz stosować się do dobrych praktyk inżynieryjnych, takich jak uwzględnianie zapasów mocy oraz zachowanie odpowiedniego marginesu bezpieczeństwa.

Pytanie 6

Który z rysunków przedstawia prawidłowo narysowany i opisany symbol graficzny przełącznika z zestykiem NC, przełączanym przez przekręcenie?

A. Rysunek 4.

B. Rysunek 3.

C. Rysunek 2.

D. Rysunek 1.

Wybór innego rysunku niż Rysunek 2 może wynikać z nieporozumienia dotyczącego różnicy między zestykiem NC a NO (Normally Open). Rysunki 1, 3 i 4 przedstawiają przełączniki, które nie mają charakterystyki NC. Na Rysunku 1 i Rysunku 4 styki są normalnie otwarte, co oznacza, że w stanie spoczynkowym nie przewodzą prądu. Zastosowanie takich przełączników jest typowe w aplikacjach, gdzie aktywacja obwodu ma miejsce tylko po ich załączeniu, co sprawia, że nie są one odpowiednie do zastosowań wymagających ciągłego monitorowania stanu. Rysunek 3, przedstawiający przełącznik dwupozycyjny, również wprowadza w błąd, ponieważ jego działanie różni się od przełącznika NC. W projektowaniu schematów elektrycznych kluczowe jest zrozumienie, że przełącznik NC jest używany w scenariuszach, w których obwód musi być zamknięty do momentu wystąpienia określonego zdarzenia. Typowe błędy myślowe, które mogą prowadzić do wyboru niewłaściwego symbolu, to brak znajomości podstawowych różnic między typami styków oraz nieuwzględnienie kontekstu zastosowania konkretnego przełącznika. Warto zwrócić uwagę na standardy i praktyki branżowe, które określają użycie właściwych symboli w dokumentacji technicznej, co ma kluczowe znaczenie dla poprawności realizacji projektów elektrycznych.

Pytanie 7

Jakim napięciem powinien być zasilany cyfrowy mikroprocesorowy regulator DCRK 12 przeznaczony do kompensacji współczynnikamocy w układach napędów elektrycznych, o danych znamionowychzamieszczonych w tabeli?

Ilość stopni regulacji	12
Regulacja współczynnika mocy	0,8 ind. – 0,8 pojem.
Napięcie zasilania i kontroli U_e	380...415V, 50/60Hz
Roboczy zakres działania U_e	- 15% ... +10% U_e
Wejście pomiarowe prądu	5 A
Typ pomiaru napięcia i prądu	RMS
Ilość wyjść przekaźnikowych	12
Maksymalny prąd załączenia	12 A

A. 230 V AC

B. 230 V DC

C. 400 V DC

D. 400 V AC

Wybór niewłaściwego napięcia zasilania, jak 230 V AC, 230 V DC lub 400 V DC, świadczy o niepełnym zrozumieniu specyfiki zasilania urządzeń przemysłowych. Napięcie 230 V AC to standard stosowany w instalacjach domowych i nie odpowiada wymaganiom regulatorów takich jak DCRK 12, które są zaprojektowane do działania w wyższych zakresach napięcia, typowych dla aplikacji przemysłowych. Zastosowanie napięcia 230 V w tych warunkach mogłoby prowadzić do niewystarczającej mocy do odpowiedniej pracy regulatora, co z kolei skutkowałoby niesatysfakcjonującą kompensacją współczynnika mocy oraz obniżeniem efektywności systemu. Napięcie 400 V DC również nie jest odpowiednie, ponieważ regulator DCRK 12 działa na prądzie przemiennym (AC) i nie może funkcjonować przy prądzie stałym (DC), co prowadziłoby do uszkodzenia urządzenia. Zrozumienie różnicy między zasilaniem AC a DC jest kluczowe w kontekście projektowania i eksploatacji systemów elektrycznych, w przeciwnym razie istnieje ryzyko poważnych uszkodzeń sprzętu oraz strat energetycznych. W branży przemysłowej, gdzie bezpieczeństwo i niezawodność są kluczowe, niezwykle istotne jest, aby stosować się do norm i standardów dotyczących napięcia zasilania, aby zapewnić prawidłowe funkcjonowanie i trwałość urządzeń.

Pytanie 8

Na podstawie analizy przedstawionego fragmentu programu określ, dla którego stanu sygnałów wejściowych na wyjściu przerzutnika RS zostanie ustawiona logiczna jedynka?

A. S1 = 0, S2= 0, F1 = 1

B. S1 = 1, S2= 0, F1 = 1

C. S1 = 0, S2= 1, F1 = 0

D. S1 = 1, S2= 0, F1 = 0

Analizując niepoprawne odpowiedzi, można zauważyć kilka kluczowych błędów w rozumieniu działania przerzutnika RS. Przede wszystkim, odpowiedzi, w których S1 jest 0, prowadzą do dezaktywacji wejścia S, co uniemożliwia ustawienie wyjścia na 1. Odpowiedzi, gdzie S2 jest 1, aktywują wejście R, co powoduje resetowanie wyjścia na 0. W konsekwencji, każda kombinacja, gdzie S1 jest 0 lub S2 jest 1, jest niewłaściwa. Typowym błędem myślowym jest zakładanie, że aktywacja jednego z wejść nie wpływa na drugie; w rzeczywistości, w przerzutniku RS, aktywacja R i dezaktywacja S są ze sobą ściśle powiązane. Innym powszechnym nieporozumieniem jest mylenie stanów logicznych, co może prowadzić do błędnych wniosków podczas analizy układów cyfrowych. Użytkownicy często pomijają istotne zależności między sygnałami wejściowymi i ich wpływ na wyjście przerzutnika, co jest kluczowe dla zrozumienia jego działania. Aby poprawnie zrozumieć, jak działa przerzutnik RS, warto przeanalizować diagramy czasowe oraz wykresy stanów, które dokładnie pokazują reakcję przerzutnika na zmiany sygnałów wejściowych. Rozwinięcie tej wiedzy znacznie ułatwi przyszłe analizy i projektowanie układów cyfrowych.

Pytanie 9

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie przekładnię z pasem klinowym?

A. A.

B. B.

C. D.

D. C.

Wiesz, symbolika w schematach technicznych jest dość istotna, bo odpowiedni wybór symbolu ma duże znaczenie w projektowaniu i analizie systemów mechanicznych. Jeśli wybierzesz coś innego niż A., to może się okazać, że nie oddajesz rzeczywistego wyglądu przekładni z pasem klinowym. Inne symbole mogą mylić, bo pokazują zupełnie inny mechanizm albo są za ogólne. Często zdarza się, że brakuje wiedzy o różnicach między systemami przeniesienia napędu, co może być efektem niewystarczającej nauki – czy to teoretycznej, czy praktycznej. Inżynierowie powinni zdawać sobie sprawę, że każdy mechanizm ma swoje unikalne cechy. Przy wyborze symbolu ważne jest, by myśleć kontekstowo o tym, jak ten mechanizm będzie działał i jakie są standardy w branży. Ignorując to wszystko, można narazić się na problemy w komunikacji projektowej, co potem może prowadzić do tego, że systemy będą działać nieprawidłowo. Więc dobieranie symboli to nie tylko kwestia estetyki, ale prawdziwa sprawa, która wpływa na funkcjonalność i bezpieczeństwo całego układu.

Pytanie 10

W programie sterowania przedstawionym na rysunku, na wyjściu Q0.0 sygnał logiczny 1 pojawi się po

A. zliczeniu 3 impulsów w dół.

B. zliczeniu 4 impulsów w górę.

C. zliczeniu 4 impulsów w dół.

D. zliczeniu 3 impulsów w górę.

Sygnał logiczny 1 na wyjściu Q0.0 w programie sterowania pojawi się po zliczeniu trzech impulsów w górę, ponieważ licznik CTU (Count Up) jest zaprogramowany do osiągnięcia wartości zadanej (PV) wynoszącej 3. Liczniki są powszechnie stosowane w automatyce do monitorowania i sterowania procesami. Kiedy licznik zliczy wymagane impulsy, aktywuje odpowiednie wyjście, co w tym przypadku prowadzi do włączenia sygnału na Q0.0. W praktyce, wykorzystanie liczników CTU w systemach sterowania pozwala na realizację funkcji takich jak zliczanie produktów na taśmach produkcyjnych czy monitorowanie liczby cykli w maszynach. Zgodnie z dobrymi praktykami w automatyce, ważne jest, aby odpowiednio dobierać wartości zadane i monitorować stany wyjść, co zapewnia stabilność i efektywność procesów automatyzacji. Zrozumienie działania liczników oraz ich zastosowania w programowaniu PLC jest kluczowe dla inżynierów zajmujących się automatyką przemysłową.

Pytanie 11

Przedstawiony na rysunku zawór wymaga zasilania

A. sprężonym powietrzem i napięciem 230 V AC

B. cieczą hydrauliczną pod ciśnieniem i napięciem 230 V DC

C. cieczą hydrauliczną pod ciśnieniem i napięciem 230 V AC

D. sprężonym powietrzem i napięciem 230 V DC

W przypadku odpowiedzi dotyczących zasilania sprężonym powietrzem i napięciem 230 V DC oraz cieczy hydraulicznej, widać kilka typowych błędów myślowych. Przede wszystkim, zasilanie napięciem stałym (DC) nie jest standardowym rozwiązaniem dla zaworów pneumatycznych, które zazwyczaj działają na napięciu zmiennym (AC). Napięcie 230 V DC w kontekście zaworów pneumatycznych jest rzadkością i może prowadzić do problemów z działaniem urządzenia, ponieważ komponenty zaworu mogą nie być przystosowane do takiego zasilania, co wpływa na ich wydajność i niezawodność. Ponadto, zawory hydrauliczne i pneumatyczne są różnymi typami urządzeń, a wybór jednego z nich zależy od zastosowania. Użycie cieczy hydraulicznej pod ciśnieniem wskazuje na zupełnie inny mechanizm działania, który nadaje się do zastosowań wymagających dużych sił, ale nie jest odpowiednie dla systemów opartych na sprężonym powietrzu. Warto również zauważyć, że błędne odpowiedzi mogą prowadzić do niewłaściwego doboru komponentów w systemach automatyki, co z kolei może skutkować awariami, wysokimi kosztami napraw oraz zagrożeniem dla bezpieczeństwa pracy. Dlatego istotne jest, aby przed podjęciem decyzji technicznych, dokładnie zapoznać się z charakterystyką urządzeń i ich wymaganiami zasilania.

Pytanie 12

Jakie kluczowe warunki powinien spełniać system regulacji automatycznej, aby mógł funkcjonować w pełnym zakresie zmian wartości zadanej?

A. Brak uchybu w stanie ustalonym

B. Stabilność

C. Krótki czas regulacji

D. Niewielkie przeregulowanie

Stabilność jest fundamentalnym warunkiem dla działania układu regulacji automatycznej w pełnym zakresie zmian wartości zadanej. Oznacza to, że po wprowadzeniu jakiejkolwiek zmiany, system jest w stanie wrócić do równowagi bez niekontrolowanych oscylacji. Przykładem stabilnego układu regulacji automatycznej może być termostat, który utrzymuje stałą temperaturę w pomieszczeniu. Jeśli temperatura wzrośnie powyżej ustawionego poziomu, termostat aktywuje klimatyzację, a po osiągnięciu pożądanej temperatury, wyłącza ją, zapobiegając przegrzewaniu. W kontekście norm inżynieryjnych i najlepszych praktyk, stabilność układu odnosi się do spełnienia kryteriów stabilności, takich jak kryterium Nyquista czy kryterium Hurwitza, które pomagają w analizie i projektowaniu systemów regulacji. Utrzymanie stabilności w układach automatycznych jest niezbędne do zapewnienia ich niezawodności oraz efektywności operacyjnej, szczególnie w zastosowaniach przemysłowych, gdzie zmiany wartości zadanej mogą być dynamiczne i złożone.

Pytanie 13

Przy stałej wartość rezystancji wewnętrznej ogniwa największą wartość napięcia wskaże woltomierz w układzie pokazanym na rysunku

A. D.

B. B.

C. A.

D. C.

Podłączanie woltomierza równolegle do obciążenia, jak w układach A, B i C, prowadzi do błędnych pomiarów napięcia. W tych przypadkach rezystor obciążeniowy powoduje spadek napięcia, co skutkuje nieprawidłowymi odczytami. Kluczowym błędem jest mylenie napięcia otwartego ogniwa z napięciem obciążonym. Użytkownicy często zakładają, że podłączenie woltomierza do układu z obciążeniem jest wystarczające do uzyskania dokładnych wyników, jednak praktyka pokazuje, że takie podejście nie uwzględnia wpływu rezystancji obciążenia, co prowadzi do niepoprawnych wniosków o stanie ogniwa. W obwodach elektrycznych zawsze należy pamiętać, że dodatkowe obciążenie może zmieniać wartości mierzonych parametrów, dlatego pomiary napięcia powinny być przeprowadzane w warunkach minimalnego obciążenia. Normy pomiarów elektrycznych oraz standardy praktyczne w branży zalecają wykonywanie pomiarów na otwartym obwodzie, aby uzyskać wiarygodne dane o napięciu ogniwa, co jest kluczowe dla efektywnego zarządzania systemami energetycznymi.

Pytanie 14

Który pogram zapisany w języku IL odpowiada programowi zapisanemu w języku LD?

A. A.

B. B.

C. D.

D. C.

W przypadku błędnych odpowiedzi na to pytanie, często pojawia się zagadnienie niezrozumienia podstawowych zasad działania logiki cyfrowej. Wiele osób może mylnie sądzić, że wystarczy podać jakąkolwiek kombinację instrukcji IL, aby uzyskać pożądany efekt, nie biorąc pod uwagę, jak istotne jest dokładne odwzorowanie logiki zawartej w schemacie LD. Na przykład, jeśli wybrana odpowiedź nie wymaga aktywacji wszystkich trzech styków, to nie będzie w stanie poprawnie odwzorować funkcji oryginalnego schematu. Użytkownicy mogą również błędnie zakładać, że istnieje możliwość użycia instrukcji logicznych, które nie pasują do kontekstu, co prowadzi do niepoprawnych wniosków. Zrozumienie, że każda instrukcja musi odpowiadać specyficznemu zachowaniu wprowadzonemu przez schemat, jest kluczowe. W kontekście programowania w języku IL, istotne jest, aby rozumieć, jak poszczególne instrukcje są ze sobą powiązane i jak wpływają na działanie całego układu. Dlatego ważne jest, aby zwracać uwagę na to, że każdy element układu musi być logicznie spójny z innymi, co jest fundamentem poprawnego projektowania systemów automatyzacji.

Pytanie 15

Jaką czynność należy wykonać, aby przekształcić kod źródłowy w wersję programu, którą można przesłać do pamięci sterownika?

A. Skompilować

B. Zdebugować

C. Wydrukować

D. Uruchomić

Wybór odpowiedzi polegającej na wydrukowaniu kodu źródłowego lub zdebugowaniu go wskazuje na fundamentalne nieporozumienie dotyczące procesu tworzenia oprogramowania. Wydrukowanie kodu jest użyteczne jedynie w kontekście przeglądania lub archiwizacji dokumentacji, ale nie wpływa na jego zdolność do uruchomienia na sprzęcie. Kod źródłowy w formie tekstowej, mimo że może być pomocny w analizie, nie przekształca go w formę, która mogłaby być zrealizowana przez sterownik. Z kolei debugowanie, choć kluczowe dla identyfikacji i naprawy błędów w kodzie, nie jest procesem, który przekształca kod źródłowy w formę gotową do wdrożenia. Debugowanie czasami wręcz odbywa się na kodzie, który już został skompilowany, w celu zrozumienia jego działania i identyfikacji potencjalnych problemów. Uruchamianie natomiast dotyczy działania programu, które również ma miejsce po kompilacji. Bez wcześniejszej kompilacji, uruchomienie programu jest niemożliwe, ponieważ procesor nie rozumie języka wysokiego poziomu. Te nieporozumienia mogą prowadzić do błędnego wniosku, że każda z tych operacji jest wystarczająca sama w sobie, podczas gdy w rzeczywistości są one częścią szerszego cyklu życia oprogramowania, w którym kompilacja jest podstawowym i niezbędnym krokiem do osiągnięcia właściwego działania oprogramowania na docelowym sprzęcie.

Pytanie 16

Jakim oznaczeniem literowym nazywa się zmienne wewnętrzne kontrolera, które są używane w programie jako styki i cewki?

A. C

B. T

C. M

D. Q

Wybór innych odpowiedzi skutkuje nieporozumieniami związanymi z funkcjonowaniem zmiennych w programowaniu sterowników PLC. Symbol "C", który często kojarzy się z cewek, w rzeczywistości nie jest używany do reprezentacji zmiennych wewnętrznych sterownika, a zatem jego wybór świadczy o nieporozumieniu dotyczącym klasyfikacji typów zmiennych. Kolejny symbol, "Q", odnosi się do wyjść cyfrowych w systemach automatyki, co również nie jest związane z wewnętrznymi zmiennymi pamięci. Użycie "T" sugeruje mylenie typów zmiennych; ten symbol z reguły odnosi się do liczników lub timerów, które pełnią zupełnie inną rolę w logice programowania automatyki. Wybierając niewłaściwy symbol, można doprowadzić do błędów w logice programu, co wykazuje krytyczne znaczenie zrozumienia struktury i funkcji zmiennych. W praktyce, znajomość symboli i ich odpowiednich zastosowań jest kluczowa dla prawidłowego projektowania systemów automatyki. Wiele osób myli te symbole, co prowadzi do nieefektywnego programowania oraz problemów z diagnostyką błędów. Dla inżynierów automatyki istotne jest, aby dobrze rozumieć różnice pomiędzy typami zmiennych oraz ich przeznaczeniem, aby unikać typowych pułapek w programowaniu.

Pytanie 17

Który z poniższych programów należy wgrać do sterownika PLC, aby podanie sygnału "1″ na wejście I0.0 ustawiało "1″ na wyjściu Q0.5, a podanie kolejnej "1″ na to wejście kasowało wyjście Q0.5?

A. D.

B. C.

C. B.

D. A.

Wybór innych odpowiedzi mógł wynikać z nieporozumienia dotyczącego działania przerzutnika RS oraz jego implementacji w systemach PLC. W przypadku niezgodnych odpowiedzi, można zauważyć, że nie spełniają one fundamentalnych wymagań, które określają, jak przerzutnik RS powinien reagować na sygnały wejściowe. Wiele z tych odpowiedzi może błędnie zakładać, że pojedynczy sygnał na wejściu aktywuje wyjście, ale nie uwzględniają mechanizmu resetowania, co jest kluczowe dla prawidłowego działania przerzutnika. Typowym błędem jest pomieszanie koncepcji przerzutników z innymi typami urządzeń logicznych, co prowadzi do mylnego wniosku o ich funkcjonalności. Przykładowo, niektóre odpowiedzi mogą opierać się na myśleniu, że stan wyjścia można utrzymać bez mechanizmu resetu, co jest niezgodne z definicją przerzutnika. Warto również podkreślić, że w praktyce programowania PLC, przerzutniki RS są powszechnie stosowane w układach sterowania, a ich nieprawidłowe zrozumienie może prowadzić do poważnych błędów w implementacji systemów automatyki. Dlatego ważne jest, aby dokładnie przestudiować zasady działania tych elementów oraz standardy branżowe, aby uniknąć takich nieporozumień w przyszłości.

Pytanie 18

Podczas korzystania z urządzenia podłączonego do sieci jednofazowej 230 V z odpowiednim wyłącznikiem instalacyjnym, po zakończeniu pracy zauważono, że wtyczka oraz gniazdo są mocno rozgrzane. Najbardziej prawdopodobnym powodem tego zjawiska jest

A. przerwa w obwodzie zasilającym gniazdo wtyczkowe

B. zwarcie w urządzeniu

C. zwarcie w instalacji zasilającej gniazdo wtyczkowe

D. luźne zaciski gniazda lub poluzowane kable zasilające

Myśląc o nagrzewaniu się wtyczki czy gniazda, nie zawsze trzeba od razu myśleć o zwarciach w urządzeniach lub instalacji. Rzeczywiście, zwarcie w urządzeniu może powodować większe zużycie prądu, ale zazwyczaj to kończy się wyłączeniem zabezpieczeń, jak wyłączniki nadprądowe. Kiedy mamy zwarcie w instalacji, to wyłącznik też zadziała, co sprawia, że urządzenie się zatrzymuje i nie nagrzewa. Jak jest przerwa w obwodzie gniazda, to tym bardziej nie ma nagrzewania, bo nie ma prądu. Więc myślenie, że to może powodować nagrzewanie, jest nie do końca prawidłowe. Często mylimy ciepło z problemami w działaniu sprzętu, podczas gdy to może być przez niedokładne połączenie elektryczne. Zrozumienie tych rzeczy jest bardzo ważne, żeby dobrze diagnozować problemy z instalacjami elektrycznymi i zapewnić ich bezpieczeństwo, bo to się zgadza z normami i dobrymi praktykami.

Pytanie 19

W jakim celu stosuje się enkodery w systemach automatyki?

A. Zwiększanie mocy silnika

B. Poprawa jakości dźwięku

C. Redukcja zużycia energii

D. Pomiar przemieszczenia i prędkości

Chociaż wydaje się, że enkodery mogą wpływać na różne aspekty działania systemów, nie zwiększają one mocy silnika. Moc silnika jest określana przez jego konstrukcję oraz zasilanie i nie jest bezpośrednio kontrolowana przez enkodery. Dlatego myślenie, że enkoder mógłby zwiększyć moc, jest błędnym przekonaniem. Co więcej, enkodery same w sobie nie redukują zużycia energii. Ich funkcją jest dostarczanie informacji o położeniu i prędkości, a nie bezpośrednia optymalizacja zużycia energii. Jednak dokładne dane z enkoderów mogą pomóc systemom sterującym w bardziej efektywnym zarządzaniu silnikami, co może pośrednio prowadzić do oszczędności energii. Ostatnia opcja, poprawa jakości dźwięku, jest całkowicie niepowiązana z funkcją enkoderów. Enkodery nie mają wpływu na jakość dźwięku, ponieważ ich zadaniem jest przetwarzanie sygnałów mechanicznych na elektryczne do precyzyjnego pomiaru ruchu, a nie przetwarzanie dźwięku. Te błędne przekonania mogą wynikać z niedokładnego zrozumienia funkcji i zastosowań enkoderów w systemach automatyki, które są bardziej złożone niż mogłoby się wydawać na pierwszy rzut oka.

Pytanie 20

W jakim celu przeprowadza się diagnostykę systemów mechatronicznych?

A. Zwiększenie złożoności systemu

B. Optymalizacja kosztów produkcji

C. Zmniejszenie wymiarów urządzeń

D. Identyfikacja i usuwanie usterek

Diagnostyka systemów mechatronicznych jest kluczowym elementem ich eksploatacji. Głównym celem przeprowadzania diagnostyki jest identyfikacja i usuwanie usterek. W kontekście urządzeń mechatronicznych, które składają się z elementów mechanicznych, elektronicznych oraz informatycznych, szybka i precyzyjna identyfikacja awarii jest nieoceniona. Dzięki niej możemy nie tylko wykryć istniejące problemy, ale także zapobiec przyszłym awariom poprzez monitorowanie stanu systemu. Nowoczesne systemy diagnostyczne często korzystają z zaawansowanych technik, takich jak analiza drgań czy termografia, które pozwalają na nieinwazyjne wykrywanie problemów. Praktyczne zastosowanie tej wiedzy można dostrzec w przemyśle motoryzacyjnym, gdzie diagnostyka pozwala na bieżąco monitorować stan pojazdu i zapobiegać awariom na drodze. Warto również wspomnieć o standardach branżowych, takich jak ISO 13379, które opisują metody diagnostyki systemów mechanicznych. Prawidłowo przeprowadzona diagnostyka zwiększa niezawodność i bezpieczeństwo systemów, co jest kluczowe w wielu aplikacjach przemysłowych.

Pytanie 21

Jakie działanie podejmowane w trakcie konserwacji napędu elektrycznego jest sprzeczne z zasadami obsługi urządzeń?

A. Usunięcie kurzu i wyczyszczenie radiatorów z brudu za pomocą szmatki.

B. Weryfikacja połączeń elektrycznych przy użyciu omomierza

C. Oczyszczenie zabrudzonych styków łączników za pomocą pilnika.

D. Obserwacja działania wentylatorów poprzez słuchanie wydawanego przez nie hałasu.

Wszystkie pozostałe odpowiedzi mogą się wydawać poprawne, jednak szczegółowa analiza każdej z nich ujawnia ich istotne ograniczenia. Odkurzenie i wyczyszczenie żeberek radiatorów, będące jedną z opcji, jest zazwyczaj uznawane za praktykę korzystną. Utrzymywanie radiatorów w czystości jest kluczowe dla zapewnienia efektywnego odprowadzania ciepła, co wpływa na żywotność urządzenia. Z drugiej strony, sprawdzenie pracy wentylatorów poprzez analizowanie hałasu, choć na pierwszy rzut oka wydaje się sensowne, może prowadzić do niepełnych wniosków. Dźwięki mogą być mylące, a ich analiza nie zawsze pozwala na ocenę rzeczywistej wydajności wentylatora, co w praktyce może prowadzić do niedoszacowania potencjalnych problemów. Ważne jest, aby stosować odpowiednie metody, takie jak pomiar prędkości obrotowej wentylatorów lub sprawdzenie ich wydajności za pomocą mierników, aby uzyskać rzetelne dane. Sprawdzenie połączeń elektrycznych omomierzem jest jedną z zalecanych metod diagnostycznych, jednak nie można opierać się wyłącznie na tej metodzie. Diagnostyka powinna obejmować także inne aspekty, takie jak kontrola wizualna i testy funkcjonalne, aby zapewnić kompleksową ocenę stanu urządzenia. Dlatego ważne jest, aby podczas konserwacji napędu elektrycznego stosować różnorodne metody, które pozwolą na pełne zrozumienie jego stanu technicznego i zapobiegną awariom.

Pytanie 22

Wskaż wynik minimalizacji funkcji logicznej dla układu sterowania zapisanej w tablicy Karnaugha dokonanej dla wartości logicznych "1".

x \ yz	00	01	11	10
0	1	0	0	1
1	1	0	0	1

A. f = xy̅z̅

B. f = x

C. f = y̅z

D. f = z̅

Wybór innej opcji może wynikać z nieporozumienia pojęć związanych z minimalizacją funkcji logicznych. Odpowiedzi takie jak f = x, f = xy̅z̅ i f = y̅z nie uwzględniają kluczowej zasady, jaką jest identyfikacja, które zmienne mają wpływ na wynik funkcji. Na przykład, w przypadku f = x, sugerujesz, że wartość wyjściowa zależy jedynie od zmiennej x, co nie jest zgodne z analizą tablicy Karnaugh, ponieważ obie pozostałe zmienne - y i z - również mają wpływ na wynik. W kontekście f = xy̅z̅, pomijasz fakt, że w grupowaniu jedynek w tablicy Karnaugh, z̅ jest jedynym warunkiem występowania jedynek. Z kolei f = y̅z zasugeruje, że zmienne y i z są kluczowe dla wartości wyjściowej, podczas gdy analiza wykazuje, że zmienna z ma stałą wartość 0 w kontekście grupowania. Warto zrozumieć, że w minimalizacji funkcji logicznych, każdy krok musi być uzasadniony z punktu widzenia wpływu wartości zmiennych na wynik. Niezrozumienie tego może prowadzić do błędnych wniosków i skomplikowanych implementacji, które są nieefektywne w działaniu oraz wymagają większej liczby bramek logicznych, co z kolei zwiększa koszty i czas realizacji projektu.

Pytanie 23

Jakie minimalne parametry bitowe powinien mieć przetwornik A/C, aby w zakresie pomiarowym
0 mA ÷ 20 mA osiągnąć rozdzielczość w zaokrągleniu równą 0,01 mA?

A. 10 bitowy

B. 16 bitowy

C. 11 bitowy

D. 12 bitowy

Przy wyborze przetwornika A/C do pomiaru prądu w zakresie od 0 mA do 20 mA, istotne jest zrozumienie pojęcia rozdzielczości i poziomów kwantyzacji. Odpowiedzi, które sugerują zastosowanie przetwornika 12-bitowego, 10-bitowego lub 16-bitowego, mogą być mylące, gdyż nie uwzględniają one rzeczywistego zapotrzebowania na dokładność pomiaru. Przetwornik 12-bitowy oferuje 4096 poziomów kwantyzacji, co jest zbędne w tym przypadku i może prowadzić do nieoptymalnego wykorzystania zasobów. W przypadku 10-bitowego przetwornika, który dysponuje jedynie 1024 poziomami, nie osiągniemy wymaganej rozdzielczości, gdyż 0,01 mA będzie przekraczało możliwości urządzenia. Zastosowanie 16-bitowego przetwornika, mimo że zapewnia teoretycznie najwyższą dokładność z 65536 poziomami, jest w praktyce przesadą, zwiększając koszty i złożoność systemu bez realnych korzyści w przypadku pomiarów w tym zakresie. Właściwe podejście do wyboru przetwornika powinno uwzględniać zarówno wymagana rozdzielczość, jak i ekonomię oraz efektywność systemu w kontekście rzeczywistych zastosowań. Zbyt duża rozdzielczość nie tylko nie przynosi dodatkowych korzyści, ale może także wprowadzać dodatkowe problemy, takie jak nadmierna ilość danych do przetworzenia czy trudności w dalszej obróbce sygnałów.

Pytanie 24

Który z przedstawionych sposobów ułożenia przewodów hydraulicznych jest prawidłowy?

A. B.

B. C.

C. D.

D. A.

Wybór niewłaściwego ułożenia przewodów hydraulicznych ukazuje szereg błędnych koncepcji związanych z projektowaniem systemów hydraulicznych. W przypadku odpowiedzi A, B i C, występują typowe błędy, które mogą prowadzić do poważnych problemów w działaniu systemu. Niewłaściwe zakręty mogą wprowadzać nadmierne naprężenia w przewodach, co może skutkować ich uszkodzeniem oraz przeciekami. Ponadto, nieefektywne układy mogą powodować spadki ciśnienia, co negatywnie wpływa na wydajność całego systemu. Powszechnym błędem myślowym jest przekonanie, że bardziej skomplikowane ułożenie przewodów automatycznie przekłada się na lepsze działanie instalacji. W rzeczywistości, prostota w projektowaniu jest kluczowym aspektem, który sprzyja niezawodności i efektywności. Warto również pamiętać, że zgodnie z normami, zaleca się stosowanie przewodów o odpowiednich średnicach oraz minimalizowanie liczby połączeń, co zmniejsza ryzyko wystąpienia nieszczelności. Każda z tych niewłaściwych odpowiedzi pokazuje, że brak wiedzy na temat podstaw hydrauliki oraz dobrych praktyk prowadzi do nieefektywnych rozwiązań, które mogą zagrażać nie tylko funkcjonalności systemu, ale również bezpieczeństwu użytkowników.

Pytanie 25

Która z podanych zasad musi być przestrzegana przed przystąpieniem do konserwacji lub naprawy urządzenia mechatronicznego posiadającego oznaczenie przedstawione na rysunku?

A. Przeczytaj instrukcję dla większego bezpieczeństwa.

B. Zanotuj wyniki pomiarów podczas diagnostyki.

C. Zapisz czynności wykonane podczas eksploatacji.

D. Odczytaj informacje o producencie i skontaktuj się z nim przed realizacją działań.

Poprawna odpowiedź "Przeczytaj instrukcję dla większego bezpieczeństwa" odzwierciedla istotę bezpieczeństwa w pracy z urządzeniami mechatronicznymi. Oznaczenie na rysunku to piktogram, który zwraca uwagę na obowiązek zapoznania się z instrukcją obsługi przed przystąpieniem do jakichkolwiek działań konserwacyjnych lub naprawczych. Instrukcja obsługi dostarcza istotnych informacji na temat poprawnej obsługi urządzenia, procedur bezpieczeństwa oraz wskazówek dotyczących konserwacji. Ignorowanie tych informacji może prowadzić do poważnych uszkodzeń sprzętu lub nawet zagrożeń dla zdrowia użytkownika. Przykładowo, w branży motoryzacyjnej, zaleca się zawsze czytać instrukcje dotyczące wymiany oleju lub filtrów, aby uniknąć błędów, które mogą zagrażać bezpieczeństwu pojazdu. Standardy ISO oraz normy branżowe, takie jak ISO 12100, podkreślają znaczenie oceny ryzyka oraz przestrzegania instrukcji obsługi jako kluczowych elementów bezpiecznej eksploatacji maszyn. W związku z tym, zapoznanie się z instrukcją jest kluczowym krokiem przed każdą interwencją serwisową.

Pytanie 26

Pomiar natężenia prądu zasilającego silnik przeprowadza się w celu ustalenia

A. obciążenia silnika

B. poślizgu silnika

C. temperatury pracy silnika

D. prędkości obrotowej silnika

Pomiar natężenia prądu zasilania silnika jest kluczowym elementem w ocenie obciążenia, które silnik musi pokonać w trakcie pracy. W praktyce, jeśli silnik napotyka na większy opór, na przykład przy rozpoczęciu pracy przy pełnym obciążeniu, natężenie prądu wzrasta, co skutkuje koniecznością dostarczenia większej mocy. Zrozumienie relacji między natężeniem prądu a obciążeniem silnika jest istotne, szczególnie w kontekście monitorowania wydajności i optymalizacji pracy maszyn. W standardach branżowych, takich jak IEC 60034 dotyczących silników elektrycznych, uwzględnia się pomiary prądowe jako część regularnych inspekcji. Gromadzenie takich danych pozwala na przewidywanie awarii i planowanie konserwacji, co przekłada się na dłuższą żywotność sprzętu oraz efektywność energetyczną. Prawidłowe pomiary natężenia prądu umożliwiają również dostosowanie parametrów pracy silnika do aktualnych potrzeb roboczych, co jest kluczowe w automatyzacji procesów przemysłowych.

Pytanie 27

Zmierzyliśmy rezystancję pomiędzy czterema końcówkami 1, 2, 3, 4 uzwojeń transformatora napięcia 230 V/24 V i otrzymaliśmy następujące wartości: R₁₂ = ∞, R₁₃ = 0,05 Ω, R₁₄ = ∞, R₂₃ = ∞, R₂₄ = 0,85 Ω, R₃₄ = ∞. Które końcówki powinny być użyte do podłączenia napięcia 230 V?

A. 2, 3

B. 2, 4

C. 1, 2

D. 1, 3

Podane odpowiedzi mogą prowadzić do nieporozumień związanych z analizą połączeń w transformatorach. Wybór końcówek 2 i 3 lub 1 i 4 nie uwzględnia faktu, że transformator działa na zasadzie współpracy uzwojeń, a niewłaściwe połączenie może prowadzić do zjawiska, w którym transformator nie będzie w stanie poprawnie funkcjonować lub wręcz może ulec uszkodzeniu. Na przykład, końcówki 2 i 3 mają nieskończoną rezystancję, co oznacza, że nie są one fizycznie połączone w obwodzie uzwojenia transformatora. Oznacza to, że podłączenie napięcia do tych końcówek nie przyniesie oczekiwanych rezultatów i nie aktywuje transformatora. Ponadto, podłączenie końcówek 1 i 4, gdzie rezystancja również wynosi nieskończoność, jest kolejnym błędem, ponieważ uniemożliwia to przepływ prądu przez uzwojenie. W praktyce, aby prawidłowo zasilić transformator, należy zwrócić uwagę na rezystancje pomiędzy końcówkami oraz na to, które z nich rzeczywiście są połączone. Zrozumienie tych zasad jest kluczowe dla zapewnienia efektywnego funkcjonowania układów elektrycznych w zastosowaniach przemysłowych i domowych, a także dla przestrzegania norm bezpieczeństwa i dobrych praktyk w branży elektrotechnicznej.

Pytanie 28

Jaki będzie stan wyjść sterownika PLC realizującego przedstawiony program, jeżeli stan wejścia I1 ulegnie zmianie z 1 na 0, a wejście I2 = 0?

A. Q1 = 1 i Q2 = 0

B. Q1 = 0 i Q2 = 1

C. Q1 = 1 i Q2 = 1

D. Q1 = 0 i Q2 = 0

Poprawna odpowiedź to Q1 = 1 i Q2 = 1. W przedstawionym schemacie drabinkowym, stan wyjść Q1 i Q2 jest zależny od stanów wejść I1 i I2 oraz od mechanizmu samopodtrzymania. Po zmianie stanu I1 z 1 na 0, Q1, które było wcześniej aktywne, utrzymuje swój stan dzięki obwodowi samopodtrzymania. To oznacza, że nawet po deaktywacji I1, Q1 pozostaje w stanie aktywnym. Z kolei Q2, które również korzysta z mechanizmu samopodtrzymania, zachowuje aktywność, ponieważ jego stan również był wcześniej 1. Takie podejście jest zgodne z praktykami w branży automatyki, gdzie obwody samopodtrzymania są powszechnie wykorzystywane do utrzymania wydajności systemów, minimalizując ryzyko niezamierzonych wyłączeń w krytycznych procesach. Wykorzystanie takich technik jest istotne w projektowaniu systemów sterowania, aby zapewnić ich niezawodność oraz odpowiednią reakcję na zmiany w otoczeniu.

Pytanie 29

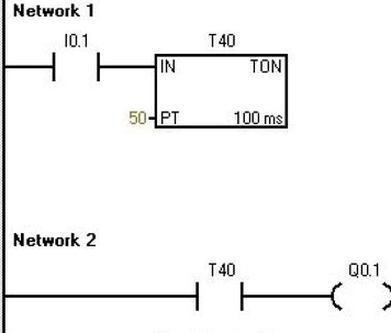

W przedstawionym programie załączenie Q0.1 jest opóźnione w stosunku do sygnału załączającego wejście I0.1 o 5 s. Jaką wartość należy ustawić na wejściu PT układu czasowego, aby opóźnienie to wzrosło do 15 minut?

A. 1500

B. 9000

C. 6000

D. 150

Wybór odpowiedzi 150 lub 1500 pokazuje, że chyba nie do końca zrozumiałeś, jak przeliczać jednostki czasu. Odpowiedź 150 sugeruje, że myślisz, że 15 minut to 150 jednostek, co nie jest zgodne z prawdą. Tak naprawdę, 15 minut to 900 sekund, więc to zdecydowanie nie pasuje. Natomiast 1500, chociaż wydaje się bliskie, to też jest błędne, bo oznacza 25 minut, co jest za dużo. Zresztą, odpowiedzi 6000 i 9000 też pokazują nieporozumienia. 6000 odpowiada 100 minutom, co też nie ma sensu w kontekście 15 minut. Ważne, żeby umieć przeliczać jednostki czasu, to podstawowa umiejętność w programowaniu i automatyce. Wiele osób popełnia błąd, nie zwracając uwagi na jednostki czy źle je przeliczając, co może mieć poważne skutki. Dlatego trzeba być uważnym i dobrze analizować jednostki, bo to naprawdę istotne w tej branży.

Pytanie 30

Który z przedstawionych na rysunkach elementów należy zastosować celem dostarczenia z powietrzem oleju do smarowania części ruchomych w elementach układu pneumatycznego?

A. A.

B. D.

C. B.

D. C.

Wybór A, C lub D może zmylić, bo każdy z tych elementów w układzie pneumatycznym ma swoją rolę, ale żaden nie jest olejarką. Element A to filtr, który jest bardzo ważny, bo usuwa zanieczyszczenia z powietrza - to kluczowe dla prawidłowego działania systemu, ale on nie smaruje. Filtr dba o to, żeby inne części się nie psuły, ale sam oleju nie dostarcza. Wybór C, czyli osuszacz, też nie jest najlepszy, bo jego funkcja to pozbywanie się wilgoci z powietrza, a nie smarowanie. W końcu odpowiedź D pokazuje filtr z regulatorem ciśnienia i manometrem – to ma kontrolować ciśnienie, a nie wprowadzać olej. Wydaje mi się, że błąd w myśleniu tu wynika z braku zrozumienia, co każdy z tych elementów robi. Dlatego ważne jest, żeby znać ich funkcje i to, jak wpływają na działanie całego systemu.

Pytanie 31

Jakim kolorem sygnalizowane jest w sterowniku PLC działanie w trybie RUN?

A. Czerwonym ciągłym

B. Zielonym migającym

C. Pomarańczowym migającym

D. Zielonym ciągłym

W przypadku niepoprawnych odpowiedzi, pojawia się często mylenie funkcji sygnalizacyjnych różnych kolorów świateł w sterownikach PLC. Zielone migające światło zazwyczaj sygnalizuje proces inicjalizacji lub aktywności, która nie jest stabilna, co oznacza, że sterownik nie znajduje się w trybie RUN. Z kolei czerwone ciągłe światło jest stosowane jako wskaźnik błędu lub stanu awaryjnego, co jednoznacznie wskazuje na problemy z pracą urządzenia. Pomarańczowe migające światło natomiast często sugeruje, że system może wymagać uwagi, jednak nie jest to jednoznaczne z tym, że sterownik działa poprawnie. Kluczowe jest zrozumienie, że każdy kolor i rodzaj mignięcia ma swoje znaczenie i nie można ich stosować zamiennie. Często operatorzy popełniają błąd, interpretując te wskaźniki bez znajomości ich rzeczywistego kontekstu. W praktyce, błędna interpretacja sygnałów LED może prowadzić do niepotrzebnych przestojów oraz opóźnień w produkcji, co ma bezpośredni wpływ na efektywność operacyjną. Dlatego tak ważne jest, aby dokładnie zaznajomić się z dokumentacją techniczną oraz standardami w zakresie sygnalizacji w automatyce przemysłowej.

Pytanie 32

Jakie z poniższych działań może być realizowane podczas eksploatacji pompy hydroforowej?

A. Czyszczenie elementów poruszających się

B. Kilka razy włączenie pompy w celu eliminacji powietrza z wirnika

C. Smarowanie elementów poruszających się

D. Usuwanie osłon w trakcie funkcjonowania urządzenia

Smarowanie części będących w ruchu oraz czyszczenie ich wydają się być czynnościami właściwymi, niemniej jednak nie są zalecanymi działaniami podczas pracy pompy hydroforowej. Smarowanie komponentów mechanicznych pompy powinno odbywać się jedynie w czasie, gdy urządzenie jest wyłączone, aby uniknąć ryzyka kontaminacji smarem, który mógłby zakłócić efektywność działania i prowadzić do awarii. Obecność smaru może także przyciągać zanieczyszczenia, co w dłuższym okresie mogłoby doprowadzić do uszkodzeń. Czyszczenie części będących w ruchu w trakcie ich pracy jest niebezpieczne, ponieważ może prowadzić do urazów osobistych oraz uszkodzenia samego urządzenia. Ponadto, zdejmowanie osłon podczas pracy urządzenia jest absolutnie niewskazane. Osłony te mają na celu ochronę operatora oraz zabezpieczenie elementów mechanicznych przed uszkodzeniami. Każda z tych czynności, wykonywana w czasie pracy pompy hydroforowej, może prowadzić do niebezpiecznych sytuacji oraz awarii urządzenia. Właściwa konserwacja i obsługa pompy hydroforowej powinny opierać się na ścisłym przestrzeganiu instrukcji producenta, które zazwyczaj podkreślają znaczenie bezpieczeństwa oraz minimalizowania ryzyk związanych z eksploatacją urządzenia.

Pytanie 33

Który rodzaj oprogramowania komputerowego monitoruje przebieg procesu oraz dysponuje funkcjami w zakresie m.in. gromadzenia, wizualizacji i archiwizacji danych oraz kontrolowania i alarmowania?

A. CAM

B. SCADA

C. CAE

D. CAD

Wybór odpowiedzi CAM, CAD lub CAE jest nieprawidłowy z kilku powodów. Oprogramowanie CAM (Computer-Aided Manufacturing) skupia się na automatyzacji procesów produkcyjnych, koncentrując się na programowaniu maszyn do obróbki, podczas gdy CAD (Computer-Aided Design) jest narzędziem do projektowania, które wspiera inżynierów w tworzeniu szczegółowych modeli i rysunków technicznych. CAE (Computer-Aided Engineering) natomiast dotyczy symulacji i analizy inżynieryjnych aspektów projektów, takich jak wytrzymałość materiałów czy dynamika. Żadne z tych programów nie posiada funkcji nadzoru procesów, co jest kluczowe w kontekście pytania. Często mylone są możliwości programów CAD czy CAM z funkcjami SCADA, co może wynikać z niepełnego zrozumienia ich zastosowania. Warto zauważyć, że oprogramowanie SCADA jest wyspecjalizowane w zbieraniu i analizowaniu danych w czasie rzeczywistym, co jest istotne w kontekście monitorowania procesów przemysłowych. Przykładowo, w zakładach chemicznych SCADA nadzoruje reakcje chemiczne, co jest niezmiernie istotne dla bezpieczeństwa i efektywności produkcji. W związku z tym, kluczowe jest zrozumienie, że choć CAM, CAD i CAE są niezbędne w cyklu życia produktu, ich funkcjonalności nie obejmują nadzoru procesów, co czyni je niewłaściwymi odpowiedziami w tym kontekście.

Pytanie 34

Do którego portu komputera PC należy podłączyć przedstawiony na ilustracji kabel komunikacyjny?

A. PS/2

B. RS232

C. USB

D. LPT

Odpowiedź RS232 jest prawidłowa, ponieważ na ilustracji widać kabel z końcówkami DB9, które są charakterystyczne dla portu szeregowego RS232. Porty te były powszechnie stosowane w komputerach osobistych do komunikacji z urządzeniami peryferyjnymi, takimi jak modemy, drukarki czy skanery. RS232 jest standardem szeregowej komunikacji danych, który umożliwia przesyłanie informacji bit po bicie. W praktyce oznacza to, że urządzenia mogą wymieniać dane w sposób sekwencyjny, co jest idealne dla wielu zastosowań przemysłowych i biurowych. Porty USB oferują znacznie szybszy transfer danych i są bardziej uniwersalne, ale nie są kompatybilne z końcówkami DB9. Z kolei porty LPT, używane głównie do podłączania drukarek, oraz PS/2, stosowane do klawiatur i myszy, mają zupełnie inne złącza i standardy komunikacji. Zrozumienie różnic między tymi portami jest kluczowe w praktyce inżynierskiej, zwłaszcza przy pracy z różnorodnymi urządzeniami elektronicznymi.

Pytanie 35

Co zostało przedstawione za pomocą diagramu?

A. Rozruch systemu komputerowego.

B. Procedura startowa robota.

C. Działanie modułu komunikacyjnego.

D. Cykl programowy sterownika PLC.

Diagram przedstawia cykl programowy sterownika PLC, który jest kluczowym elementem w automatyce przemysłowej. W każdym cyklu pracy sterownika PLC następuje sekwencja operacji: odczyt danych z wejść, wykonanie logiki programowej, diagnostyka systemu oraz uaktualnienie stanu wyjść. Te etapy są fundamentalne dla zapewnienia prawidłowego działania systemu automatyki. W praktyce, cykle te są realizowane w sposób ciągły, co pozwala na bieżące monitorowanie i kontrolowanie procesów produkcyjnych. Współczesne standardy, takie jak IEC 61131, definiują zasady projektowania i implementacji aplikacji na sterownikach PLC, co zapewnia ich interoperacyjność oraz efektywność. Przykładowo, w automatyzacji linii produkcyjnej, PLC mogą odczytywać sygnały z czujników, na przykład czujników temperatury czy poziomu, a następnie na ich podstawie podejmować decyzje o uruchomieniu lub zatrzymaniu urządzeń. Takie podejście umożliwia nie tylko automatyzację procesów, ale także ich optymalizację poprzez szybką reakcję na zmiany w otoczeniu.

Pytanie 36

Aby ustalić, czy system sprężonego powietrza jest dostatecznie szczelny, należy przeprowadzić kontrolę

A. spadku ciśnienia w układzie pneumatycznym

B. stanu izolacji termicznej rur pneumatycznych wychodzących poza budynki

C. stanu zewnętrznej powłoki rur pneumatycznych

D. szczelności zaworów odwadniających zbiorniki pneumatyczne

Ocena szczelności instalacji sprężonego powietrza jest kluczowym zagadnieniem, a niektóre podejścia do tej kwestii mogą być mylące. Sprawdzanie stanu zewnętrznej powłoki przewodów pneumatycznych, choć istotne dla ogólnej konserwacji, nie dostarcza jednoznacznych informacji o szczelności. Zewnętrzna powłoka może wyglądać na nienaruszoną, a mimo to wewnętrzne połączenia mogą być uszkodzone, co prowadzi do wycieków powietrza. Z kolei kontrola szczelności zaworów odwadniających nie jest wystarczająca, gdyż te zawory są tylko jednym z wielu elementów systemu. Ponadto, stan izolacji termicznej przewodów pneumatycznych wychodzących poza budynki, choć ma swoje znaczenie, nie jest metodą bezpośrednią oceny szczelności instalacji, a bardziej kwestią związana z utrzymywaniem temperatury sprężonego powietrza. Zrozumienie, że spadek ciśnienia w instalacji jest bezpośrednim wskaźnikiem nieszczelności, jest kluczowe dla właściwego monitorowania systemu. Użytkownicy często popełniają błąd, skupiając się na elementach, które są mniej krytyczne, zamiast na kluczowych wskaźnikach, jakimi są pomiary ciśnienia, co prowadzi do nieefektywności i wzrostu kosztów operacyjnych.

Pytanie 37

W układzie sterowania realizowanym za pomocą sterownika PLC sygnał z wyjścia Q0.1 sterownika podawany jest na cewkę stycznika. Za pomocą której linii programu zapisanego w języku LD realizowane jest załączanie stycznika na 10 sekund po podaniu 1 logicznej na 10.0?

A. 2

B. 1

C. 4

D. 3

Wybór innej odpowiedzi może wynikać z nieporozumienia w zakresie działania timerów oraz ich zastosowania w programach sterujących. Odpowiedzi, które wskazują na inne linie programu, nie uwzględniają faktu, że jedynie timer typu TP jest w stanie realizować zadanie zaplanowane w pytaniu. W szczególności, niektóre z tych błędnych odpowiedzi mogą próbować zastosować inne elementy logiki programowej, takie jak styczniki czy inne rodzaje timerów, które nie są odpowiednie do realizacji tego konkretnego zadania. Należy pamiętać, że użycie niewłaściwego typu timera lub logiki może prowadzić do nieprawidłowego działania całego systemu sterowania, co w praktyce ma poważne konsekwencje operacyjne. Kluczowym elementem jest zrozumienie, że timer typu TP uruchamia się jedynie na czas określony przez użytkownika, co w tym przypadku wynosi 10 sekund. Ignorowanie tego aspektu oraz wybieranie niewłaściwych linii programowych może prowadzić do sytuacji, w której stycznik nie zostanie włączony w odpowiednim czasie lub w ogóle nie zadziała. To pokazuje, jak istotna jest wiedza na temat działania timerów i ich zastosowania w praktycznych zastosowaniach automatyki przemysłowej. Prawidłowe rozumienie i implementacja logiki czasowej w programach PLC są kluczowe dla zapewnienia prawidłowego działania systemów automatyki. Kluczowe jest, aby przy projektowaniu systemów sterowania zawsze odnosić się do odpowiednich standardów i praktyk branżowych.

Pytanie 38

Jakiego czujnika należy używać do obserwacji temperatury uzwojeń silnika elektrycznego?

A. Warystora

B. Tensometru

C. Termistora

D. Hallotronu

Wybór niewłaściwego czujnika do monitorowania temperatury uzwojeń silnika elektrycznego może prowadzić do nieefektywnego funkcjonowania urządzenia oraz uszkodzenia jego komponentów. Hallotron, na przykład, jest sensor sprzężenia magnetycznego, który detekuje pole magnetyczne, ale nie jest zaprojektowany do pomiaru temperatury. Jego zastosowanie w monitorowaniu temperatury uzwojeń silnika byłoby nieodpowiednie, ponieważ jego działanie opiera się na zupełnie innych zasadach fizycznych. Warystor, będący elementem ochrony przed przepięciami, również nie nadaje się do tego celu, gdyż jego funkcja polega na zmniejszaniu napięcia, a nie na pomiarze temperatury. Użycie tensometru, z kolei, jest mylne, ponieważ ten czujnik służy do pomiaru odkształceń mechanicznych, co nie ma związku z monitorowaniem temperatury. Często osoby mylą różne typy czujników, nie rozumiejąc ich specyfiki oraz zastosowania. Kluczowe jest zrozumienie, że każdy czujnik ma swoją unikalną funkcję oraz przeznaczenie, a wybór niewłaściwego czujnika może prowadzić do błędnych pomiarów, co wpływa na bezpieczeństwo i wydajność urządzeń elektrycznych.

Pytanie 39

Który kabel w sieci elektrycznej zasilającej silnik trójfazowy jest oznaczony izolacją w kolorze żółto-zielonym?

A. Sterujący

B. Fazowy

C. Ochronny

D. Neutralny

Przewód z izolacją w kolorach żółto-zielonym jest klasycznym przewodem ochronnym, co jest zgodne z normą PN-EN 60446, która określa zasady oznaczania przewodów elektrycznych. Ochrona przed porażeniem prądem elektrycznym jest kluczowym aspektem bezpieczeństwa w instalacjach elektrycznych, zwłaszcza w kontekście urządzeń przemysłowych, takich jak silniki trójfazowe. Przewód ochronny jest odpowiedzialny za uziemienie urządzenia, co minimalizuje ryzyko porażenia w przypadku awarii izolacji. Przykładowo, w przypadku uszkodzenia silnika, przewód ochronny prowadzi niebezpieczny prąd do ziemi, zapobiegając poważnym wypadkom. Stosowanie przewodów ochronnych zgodnie z przyjętymi normami, takimi jak norma IEC 60364, jest niezbędne dla bezpieczeństwa pracowników oraz użytkowników urządzeń elektrycznych. Warto również zwrócić uwagę, że przewody ochronne powinny być regularnie kontrolowane oraz, w miarę potrzeby, wymieniane, by zapewnić ich skuteczność.

Pytanie 40

Czujnik rozpoznaje elementy z tworzywa sztucznego

A. indukcyjny

B. magnetyczny

C. pojemnościowy

D. piezoelektryczny

Czujniki magnetyczne, piezoelektryczne oraz indukcyjne nie są odpowiednimi narzędziami do wykrywania tworzyw sztucznych, co wynika z ich fundamentalnych zasad działania. Czujniki magnetyczne działają na zasadzie wykrywania pola magnetycznego, co oznacza, że są skuteczne jedynie dla materiałów ferromagnetycznych. Tworzywa sztuczne, będące materiałami dielektrycznymi, nie wykazują odpowiedzi na pole magnetyczne, więc ich zastosowanie w tym kontekście jest niewłaściwe. Czujniki piezoelektryczne z kolei wykorzystują efekt piezoelektryczny, który polega na generowaniu napięcia elektrycznego w odpowiedzi na mechaniczne naprężenia. Chociaż mogą być użyte do wykrywania zmian ciśnienia czy drgań, nie są skuteczne w wykrywaniu materiałów takich jak tworzywa sztuczne, ponieważ nie reagują na ich obecność jako taką. Wreszcie czujniki indukcyjne są skomponowane w taki sposób, aby wykrywać przewodzące materiały metalowe poprzez generowanie i analizowanie pola elektromagnetycznego. Ich zastosowanie do wykrywania tworzyw sztucznych jest zatem nieefektywne, ponieważ materiały te nie wykazują odpowiedzi na pole indukcyjne. W praktyce, wybór odpowiedniego czujnika może być kluczowy dla zapewnienia efektywności procesów produkcyjnych. Dlatego ważne jest zrozumienie zasad działania różnych typów czujników i ich zastosowań, aby uniknąć pomyłek w doborze technologii.
