Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik mechatronik
- Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
- Data rozpoczęcia: 17 grudnia 2025 21:10
- Data zakończenia: 17 grudnia 2025 21:28
Egzamin zdany!
Wynik: 31/40 punktów (77,5%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
Negatywny wpływ intensywnych fal elektromagnetycznych emitowanych przez działające urządzenie mechatroniczne można zredukować, stosując osłonę w postaci obudowy
A. drewnianej
B. metalowej
C. polwinitowej
D. z żywicy epoksydowej
Ekranowanie urządzeń mechatronicznych ma kluczowe znaczenie w zarządzaniu wpływem silnych fal elektromagnetycznych. Obudowy metalowe są najskuteczniejszym rozwiązaniem, ponieważ metale wykazują właściwości pochłaniające oraz odbijające fale elektromagnetyczne, co skutecznie minimalizuje ich przenikanie do wnętrza obudowy. Przykładem zastosowania metalowych obudów są urządzenia telekomunikacyjne, które muszą spełniać normy EMC (electromagnetic compatibility), co zapewnia ich prawidłowe funkcjonowanie w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych. Standardy takie jak EN 55032 określają wymagania dotyczące emisji elektromagnetycznej, a obudowy metalowe są kluczowym elementem w ich spełnianiu. Dodatkowo, metalowe ekranowanie jest stosowane w wielu aplikacjach przemysłowych, takich jak maszyny CNC, gdzie zakłócenia mogą prowadzić do błędów w obróbce. Warto również wspomnieć, że odpowiednia konstrukcja obudowy, uwzględniająca różne czynniki, takie jak grubość materiału czy typ metalu, ma znaczący wpływ na efektywność ekranowania. Dlatego wybór metalowej obudowy jest najlepszym rozwiązaniem w kontekście ochrony przed niekorzystnymi skutkami fal elektromagnetycznych.
Pytanie 3
Potrojenie natężenia prądu przepływającego przez rezystor o niezmiennej rezystancji spowoduje, że ilość ciepła wydzielającego się w nim wzrośnie
A. sześciokrotnie
B. trzykrotnie
C. dwukrotnie
D. dziewięciokrotnie
Wybór odpowiedzi, która zakłada trzykrotny, sześciokrotny lub dwukrotny wzrost wydzielającego się ciepła w wyniku trzykrotnego zwiększenia natężenia prądu, opiera się na błędnym zrozumieniu zależności między mocą, natężeniem prądu a rezystancją. Warto pamiętać, że zgodnie z prawem Joule'a, moc wydzielająca się w rezystorze jest proporcjonalna do kwadratu natężenia prądu. Jeśli ktoś uważa, że moc wzrasta tylko trzykrotnie, myli się, ponieważ moc nie jest liniowo związana z natężeniem prądu. Dla natężenia prądu wynoszącego "I", moc wynosi P = I²R, a dla natężenia "3I", moc wynosi P' = (3I)²R = 9I²R. To oznacza, że moc wzrasta dziewięciokrotnie, a nie trzykrotnie, jak sugeruje błędne odpowiedzi. W praktyce, takie nieporozumienia mogą prowadzić do niewłaściwego projektowania obwodów elektrycznych, co z kolei może prowadzić do przegrzewania się komponentów i ich uszkodzeń. Zrozumienie tych kluczowych zasad jest niezbędne dla inżynierów i techników pracujących z urządzeniami elektrycznymi. Warto podkreślić, że ignorowanie takich relacji między parametrami obwodów może skutkować niebezpiecznymi sytuacjami oraz zwiększeniem kosztów eksploatacji związanych z koniecznością naprawy lub wymiany uszkodzonych elementów.
Pytanie 4
Czynniki takie jak nacisk, długość gięcia, wysięg, przestrzeń między kolumnami, skok, prędkość dojścia, prędkość operacyjna, prędkość powrotu, pojemność zbiornika oleju oraz moc silnika to cechy charakterystyczne dla?
A. prasy krawędziowej
B. szlifierki narzędziowej
C. frezarki uniwersalnej
D. przecinarki plazmowej
Prawidłowa odpowiedź to prasa krawędziowa, która jest maszyną służącą do formowania blachy poprzez jej zginanie. Parametry, takie jak nacisk, długość gięcia czy odległość między kolumnami, są kluczowe dla efektywności i precyzji procesów gięcia blachy. Nacisk określa maksymalną siłę, jaką prasa może zastosować do zgięcia materiału, a długość gięcia wpływa na wielkość elementów, które mogą być formowane. Wysięg to odległość robocza narzędzi w prasie, co ma znaczenie przy obróbce dłuższych detali. Prędkości dojścia, robocza i powrotu są istotne dla optymalizacji cyklu pracy maszyny, co przekłada się na wydajność produkcji. Dodatkowo pojemność zbiornika oleju oraz moc silnika wpływają na wydajność i stabilność pracy prasy. W kontekście standardów branżowych, prasy krawędziowe muszą spełniać normy dotyczące bezpieczeństwa oraz jakości produkcji, takie jak normy ISO. W przemyśle metalowym prasy krawędziowe są często wykorzystywane do produkcji elementów konstrukcyjnych, obudów czy komponentów maszyn. Przykładem mogą być zastosowania w branży motoryzacyjnej, gdzie precyzyjne zgięcie blach jest kluczowe dla jakości finalnego produktu.
Pytanie 5
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 6
Do połączeń, które można rozłączyć, zalicza się połączenia
A. śrubowe
B. zgrzewane
C. nitowe
D. spawane
Połączenia śrubowe zaliczają się do połączeń rozłącznych, ponieważ ich demontaż i montaż jest stosunkowo prosty i nie wymaga uszkodzenia ani jednego z elementów. W połączeniach śrubowych elementy są ze sobą połączone za pomocą śrub, nakrętek i podkładek, co umożliwia ich łatwe odłączenie i ponowne połączenie. Przykłady zastosowania połączeń śrubowych obejmują konstrukcje budowlane, maszynerie przemysłowe oraz meblarstwo, gdzie konieczność serwisowania i wymiany komponentów jest istotna. Zgodnie z normami ISO i PN, połączenia te powinny być projektowane z uwzględnieniem odpowiednich tolerancji oraz sił działających na połączenie, co zapewnia ich trwałość i stabilność. Warto również zauważyć, że połączenia śrubowe mogą być używane w połączeniu z innymi metodami montażu, co zwiększa ich funkcjonalność i wszechstronność, a także umożliwia dostosowanie do różnych warunków pracy.
Pytanie 7
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 8
Ciecze hydrauliczne, które przekazują energię, lecz nie oferują ochrony przed korozją ani smarowania, to ciecze klasy
A. HL
B. HG
C. HH
D. HR
Ciecze hydrauliczne typu HH to tak naprawdę te, które przenoszą energię, ale nie chronią przed korozją ani się nie smarują. Używa się ich głównie w hydraulice, gdzie priorytetem jest efektywne przenoszenie mocy, bez potrzeby dodatkowej ochrony. Przykłady? Proste układy hydrauliczne w maszynach budowlanych, które raczej nie są narażone na dużą korozję czy duże obciążenia. W takich sytuacjach można zbudować układ hydrauliczny z materiałów odpornych na rdzewienie, więc nie ma potrzeby dodawania dodatkowych środków ochronnych do płynów. W branży można spotkać standardy jak ISO 6743, które definiują różne klasy cieczy hydraulicznych na podstawie ich cech. Zrozumienie klasyfikacji cieczy hydraulicznych, w tym typu HH, to klucz do tego, by inżynierowie i technicy mogli wybierać odpowiednie materiały do konkretnych zastosowań, co jest ważne, żeby systemy hydrauliczne działały efektywnie i były niezawodne.
Pytanie 9

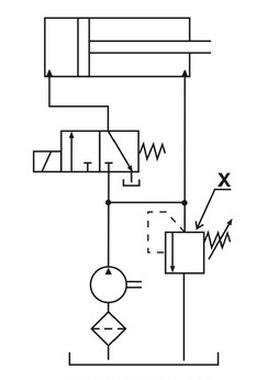

Którą funkcję pełni w układzie element oznaczony na rysunku symbolem X?
A. Filtruje olej powracający z układu do zbiornika.
B. Chłodzi olej w układzie.
C. Odpowietrza układ.
D. Ogranicza ciśnienie oleju w układzie.
Wybór odpowiedzi związanej z chłodzeniem oleju w układzie jest wynikiem nieporozumienia co do roli, jaką pełni element oznaczony symbolem X. Chłodzenie oleju jest procesem, który zachodzi w specjalnie zaprojektowanych układach chłodzenia, takich jak chłodnice oleju, a nie w zaworze bezpieczeństwa. Zawór bezpieczeństwa nie ma na celu obniżania temperatury oleju, lecz kontrolowania jego ciśnienia. W układach hydraulicznych, olej może nagrzewać się w wyniku tarcia i pracy komponentów, co wymaga zastosowania systemów chłodzących, ale to nie jest funkcja zaworu bezpieczeństwa. Podobnie, filtracja oleju powracającego do zbiornika jest inną funkcją, która polega na usuwaniu zanieczyszczeń, a nie na ograniczaniu jego ciśnienia. Warto zauważyć, że niewłaściwie dobrane podejście do rozumienia funkcji zaworów w układzie hydraulicznym może prowadzić do niedoszacowania ich roli w systemie i zwiększenia ryzyka awarii. Zrozumienie, że różne komponenty w układzie hydraulicznym mają przypisane specyficzne funkcje, jest kluczowe dla prawidłowego projektowania i eksploatacji tych systemów. Błędy w interpretacji roli zaworów mogą skutkować nieefektywnością systemu, a nawet poważnymi uszkodzeniami na skutek niekontrolowanego wzrostu ciśnienia.
Pytanie 10
Jakie środki ochrony osobistej powinien używać pracownik obsługujący tokarkę precyzyjną?
A. Okulary ochronne
B. Maskę osłaniającą twarz
C. Czapkę z daszkiem
D. Rękawice i nauszniki ochronne
Rękawice i ochronniki słuchu, choć są również istotnymi elementami ochrony osobistej, nie zastępują specjalistycznych okularów ochronnych w kontekście obsługi tokarki precyzyjnej. Rękawice mogą chronić dłonie przed ostrymi krawędziami i innymi mechanicznymi urazami, ale w przypadku pracy z maszynami obrotowymi, ich noszenie może stwarzać dodatkowe ryzyko. Pracownicy powinni być świadomi, że luźne rękawice mogą zostać wciągnięte przez ruchome elementy maszyny, co stanowi poważne zagrożenie dla bezpieczeństwa. Ochronniki słuchu mają na celu ochronę przed hałasem, jednak nie chronią oczu przed odłamkami ani szkodliwymi substancjami. Maska na twarz, choć może być użyteczna w niektórych warunkach, nie jest standardowym środkiem ochrony w kontekście obróbki metali. Czapka z daszkiem, mimo że może być używana jako element odzieży roboczej, nie zapewnia żadnej ochrony przed zagrożeniami związanymi z pracą przy tokarkach. Właściwe zrozumienie i zastosowanie środków ochrony osobistej jest kluczowe do zapewnienia bezpieczeństwa w miejscu pracy, a wybór odpowiednich narzędzi ochronnych powinien być oparty na ocenach ryzyka oraz obowiązujących normach branżowych.
Pytanie 11
Komutatorowa prądnica tachometryczna podłączona do wału silnika wykonawczego, działającego w systemie mechatronicznym, stanowi przetwornik
A. kąta obrotu na regulowane napięcie stałe
B. kąta obrotu na impulsy elektryczne
C. prędkości obrotowej na impulsy elektryczne
D. prędkości obrotowej na napięcie stałe
Komutatorowa prądnica tachometryczna to urządzenie przetwarzające prędkość obrotową na napięcie stałe, co czyni je niezwykle użytecznym w aplikacjach mechatronicznych, w tym w systemach automatyki i robotyki. Podczas pracy, prądnica generuje napięcie proporcjonalne do prędkości obrotowej wału silnika, co umożliwia dokładne pomiary i kontrolę prędkości. Przykładowo, w systemach regulacji prędkości silników elektrycznych, informacje dostarczane przez prądnice tachometryczne stanowią feedback dla regulatorów PID, co pozwala na precyzyjne dostosowanie mocy dostarczanej do silnika. Zastosowanie takich urządzeń przyczynia się do zwiększenia efektywności i bezpieczeństwa systemów mechatronicznych, a ich standardy budowy i działania są zgodne z normami IEC i ISO, zapewniając niezawodność i zgodność w różnych warunkach pracy. Wiedza na temat działania prądnic tachometrycznych jest zatem kluczowa dla inżynierów projektujących nowoczesne systemy automatyki.
Pytanie 12
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 13
W przedstawionym na schemacie układzie sterowania siłownikiem jednostronnego działania tłoczysko siłownika powinno się wysuwać przy jednoczesnym naciśnięciu obu przycisków. Który zawór należy zamontować w układzie w miejscu oznaczonym symbolem X?
A. Podwójnego sygnału.
B. Dławiąco-zwrotny.
C. Szybkiego spustu.
D. Przełącznik obiegu.
Zawór podwójnego sygnału jest kluczowym elementem w układzie sterowania siłowników jednostronnego działania, gdzie wymagana jest współpraca dwóch sygnałów sterujących. Główną funkcją tego zaworu jest umożliwienie przepływu medium tylko wówczas, gdy oba przyciski są naciśnięte, co jest niezbędne do prawidłowego wysunięcia tłoczyska siłownika. Takie rozwiązanie zapobiega przypadkowemu uruchomieniu siłownika, co mogłoby prowadzić do niebezpiecznych sytuacji. W praktyce zawory podwójnego sygnału są często wykorzystywane w aplikacjach automatyki przemysłowej, takich jak linie montażowe, gdzie zachowanie ścisłej kontroli nad procesem jest kluczowe. Standardy takie jak ISO 4414 dotyczące bezpieczeństwa w układach pneumatycznych podkreślają znaczenie prawidłowego doboru elementów sterujących, co w tym przypadku potwierdza zasadność wyboru zaworu podwójnego sygnału. Dzięki niemu osiągnięcie precyzyjnego i bezpiecznego działania systemu jest możliwe, co jest fundamentem nowoczesnych rozwiązań automatyzacyjnych.
Pytanie 14
W celu sprawdzenia poprawności działania układu przedstawionego na schemacie, zmierzono napięcie zasilania. Wskaż wynik pomiaru, który świadczy, że napięcie zasilania jest prawidłowe?
A. 400 V
B. 24 V
C. 230 V
D. 380 V
Tak, 230 V to jest właściwe napięcie! Wiesz, w polskich instalacjach jednofazowych właśnie to napięcie jest standardowe. Używamy tego w domach, a także w różnych obiektach przemysłowych średniej wielkości. Jak dobrze się orientujesz, normy europejskie też to potwierdzają. Jak mierzysz napięcie i pokazuje 230 V, to znaczy, że wszystko działa jak należy. Dzięki temu sprzęty, które mamy w domach, jak lampy czy lodówki, funkcjonują bez problemu. Z drugiej strony, 24 V to już inna historia – to napięcie niskonapięciowe, które częściej spotykasz w automatyce. A 380 V czy 400 V to napięcia trójfazowe, które są stosowane w przemyśle, a nie u nas w domach. Więc można by powiedzieć, że 230 V to taki „złoty środek” dla naszych potrzeb elektrycznych.
Pytanie 15
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 16
W urządzeniu zmierzchowym fotorezystor pełni rolę
A. czujnika poziomu światła
B. przełącznika instalacyjnego systemu
C. ochrony prądowej systemu
D. wskaźnika działania systemu
Fotorezystor, jako element wyłącznika zmierzchowego, pełni kluczową rolę czujnika natężenia oświetlenia, co oznacza, że jego zadaniem jest monitorowanie poziomu jasności otoczenia. Działa na zasadzie zmiany oporu elektrycznego w zależności od natężenia światła padającego na jego powierzchnię. W sytuacjach, gdy natężenie światła spada poniżej określonego progu, fotorezystor przekazuje sygnał do układu sterującego, co powoduje włączenie odpowiednich urządzeń, takich jak lampy zewnętrzne. Zastosowanie fotorezystorów w wyłącznikach zmierzchowych jest powszechne w systemach automatyzacji, co przyczynia się do oszczędności energii oraz poprawy komfortu użytkowania. Przykłady zastosowań obejmują oświetlenie uliczne, które automatycznie włącza się po zachodzie słońca oraz oświetlenie ogrodów, które działa na zasadzie detekcji zmierzchu. W branży elektrycznej standardy, takie jak IEC 61000, podkreślają znaczenie stosowania odpowiednich elementów detekcyjnych w instalacjach elektrycznych, co potwierdza rolę fotorezystora jako efektywnego czujnika natężenia oświetlenia.
Pytanie 17
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 18
W celu zwiększenia wskaźnika lepkości w układzie hydraulicznym oraz zmniejszenia zużycia jego elementów należy użyć oleju o oznaczeniu
| Dodatki | Rodzaj oleju | ||||
|---|---|---|---|---|---|
| HH | HL | HM | HV | HG | |
| Antyutleniające | Tak | Tak | Tak | Tak | |
| Chroniące przed korozją | Tak | Tak | Tak | Tak | |
| Polepszające smarność | Tak | Tak | Tak | ||
| Zmniejszające zużycie | Tak | Tak | Tak | ||
| Zwiększające wskaźnik lepkości | Tak | ||||
| O szczególnych właściwościach smarujących | Tak | ||||
A. HL
B. HH
C. HV
D. HM
Odpowiedź HV jest poprawna, ponieważ oleje hydrauliczne o oznaczeniu HV (High Viscosity Index) zawierają dodatki, które zwiększają wskaźnik lepkości. Oznacza to, że ich lepkość zmienia się w mniejszym stopniu w zależności od temperatury, co jest kluczowe w zastosowaniach hydraulicznych, gdzie stabilność lepkości w różnych warunkach roboczych jest niezwykle istotna. Użycie oleju o wysokim wskaźniku lepkości zapewnia lepszą ochronę elementów hydraulicznych, co przekłada się na ich dłuższą żywotność i mniejsze zużycie. Przykładem zastosowania oleju HV może być hydraulika stosowana w maszynach budowlanych, gdzie zmienne warunki pracy i temperatura mogą wpływać na wydajność systemu. Praktyki branżowe zalecają stosowanie olejów HV w sytuacjach, gdy urządzenia działają w szerszym zakresie temperatur, co minimalizuje ryzyko ich uszkodzenia i poprawia efektywność działania.
Pytanie 19
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 20
Którą technikę łączenia materiałów przedstawiono na rysunku?
A. Lutowania miękkiego.
B. Klejenia.
C. Lutowania twardego.
D. Zgrzewania.
Lutowanie twarde jest jedną z kluczowych technik łączenia materiałów, wykorzystywaną w branży metalowej. W odróżnieniu od lutowania miękkiego, które stosuje spoiwa o niższej temperaturze topnienia, lutowanie twarde wykorzystuje materiały, których temperatura topnienia przekracza 450°C. Dzięki temu uzyskuje się znacznie mocniejsze i bardziej trwałe połączenia, co jest istotne w aplikacjach wymagających wysokiej wytrzymałości, takich jak w przemyśle motoryzacyjnym czy lotniczym. Technika ta jest szczególnie cenna w przypadku łączenia różnych metali, w tym stopów metali nieżelaznych. Przykłady zastosowania lutowania twardego obejmują produkcję elementów chłodniczych, rur instalacyjnych oraz komponentów elektronicznych, gdzie trwałość połączenia ma kluczowe znaczenie. Przemysłowe standardy, takie jak ISO 9453, określają wymagania dotyczące spoiw do lutowania twardego, co zapewnia wysoką jakość i niezawodność tych połączeń.
Pytanie 21
Do czego służy stabilizator napięcia?
A. do utrzymywania stałego napięcia niezależnie od zmian natężenia prądu obciążenia oraz zmian napięcia wejściowego
B. do przekształcania napięcia przemiennego w napięcie stałe
C. do konwersji napięcia przemiennego na napięcie przemienne o innej częstotliwości oraz innej wartości skutecznej
D. do wygładzania napięcia po prostowaniu przez prostownik
Stabilizator napięcia jest urządzeniem, które ma za zadanie utrzymywanie stałego napięcia na wyjściu, niezależnie od zmian natężenia prądu obciążenia oraz fluktuacji napięcia wejściowego. W praktyce oznacza to, że gdy obciążenie zmienia się, a także gdy napięcie zasilające ulega zmianie (na przykład w wyniku wahań w sieci energetycznej), stabilizator zapewnia, że napięcie na wyjściu pozostaje na pożądanym poziomie. Przykładem zastosowania stabilizatorów napięcia są zasilacze do urządzeń elektronicznych, takich jak komputery czy telewizory, które wymagają stałego napięcia do prawidłowego działania. W branży elektronicznej oraz elektrycznej, stosowanie stabilizatorów napięcia jest zgodne z dobrymi praktykami, które mają na celu zapewnienie niezawodności i bezpieczeństwa urządzeń. Stabilizatory mogą również chronić sprzęt przed uszkodzeniami spowodowanymi nadmiernym wzrostem napięcia lub jego spadkiem. Warto zaznaczyć, że stabilizatory mogą działać w różnych trybach, w tym jako liniowe lub impulsowe, w zależności od zastosowania i wymagań dotyczących efektywności energetycznej.
Pytanie 22
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 23
Podwyższenie temperatury oleju w systemie hydraulicznym prowadzi do
A. zmniejszenia objętości oleju
B. zwiększenia efektywności układu
C. zmniejszenia lepkości oleju
D. zwiększenia lepkości oleju
Jak temperatura oleju w hydraulice rośnie, to jego lepkość spada. Fajnie, bo to zjawisko można zobaczyć nie tylko w olejach hydraulicznych, ale i w innych cieczach. Po prostu, im wyższa temperatura, tym cząsteczki oleju mają więcej energii i szybciej się poruszają. W praktyce, olej staje się bardziej płynny, co znaczy, że lepiej krąży w układzie hydraulicznym. Dzięki mniejszej lepkości łatwiej pokonywane są opory, co sprawia, że wszystko działa lepiej. W branży hydraulicznej dobrze jest pilnować temperatury oleju. Jak pracuje długo w wysokich temperaturach, to warto pomyśleć o wymianie lub użyciu innego oleju, który lepiej znosi upały. Te wszystkie standardy, jak ISO 4406 dotyczący czystości oleju, są mega ważne, by olej zachował swoje właściwości w trudniejszych warunkach.
Pytanie 24
Który element z przedstawionych należy zamontować w układzie przedstawionym na schemacie w miejscu zaznaczonym czerwoną ramką?
A. C.
B. B.
C. D.
D. A.
W przypadku wyboru błędnego elementu, na przykład wyłącznika oznaczonego literą B, ważne jest zrozumienie, dlaczego taka decyzja może być nieodpowiednia. Wyłączniki nadprądowe charakteryzują się różnymi charakterystykami, które definiują ich zachowanie w różnych sytuacjach. Charakteryzują się one różnymi czasami reakcji oraz zdolnością do znoszenia prądów szczytowych. Wyłącznik o charakterystyce C, do którego należy odpowiedź B, jest przeznaczony głównie do obwodów, które mogą mieć chwilowe prądy rozruchowe znacznie wyższe od prądu znamionowego, co nie jest optymalne w przypadku standardowych obciążeń trójfazowych, takich jak silniki wentylatorów czy oświetlenia. Wybór niewłaściwej charakterystyki może prowadzić do niepożądanych wyłączeń, co w konsekwencji może powodować przerwy w dostawie energii lub uszkodzenia urządzeń. Ponadto, zastosowanie wyłącznika z nieodpowiednią wartością prądu znamionowego, takiego jak 10A (w przypadku C), nie zapewnia odpowiedniej ochrony, co jest istotne w obwodach wymagających 16A. Dlatego dobór elementów zabezpieczających powinien być przeprowadzany z uwzględnieniem nie tylko ich podstawowych parametrów, ale również analizą specyfikacji obciążenia, co jest kluczowe w projektowaniu bezpiecznych i efektywnych instalacji elektrycznych.
Pytanie 25
Jaką metodę łączenia materiałów należy wykorzystać do zestawienia stali nierdzewnej z mosiądzem?
A. Zgrzewanie
B. Lutowanie miękkie
C. Lutowanie twarde
D. Klejenie
Lutowanie twarde jest techniką, która idealnie nadaje się do łączenia stali nierdzewnej i mosiądzu, dzięki właściwościom materiałów oraz temperaturze lutowania. Lutowanie twarde polega na stosowaniu stopów lutowniczych, które mają wyższą temperaturę topnienia niż w przypadku lutowania miękkiego, co pozwala na uzyskanie mocniejszych połączeń. Technika ta jest szczególnie cenna w zastosowaniach przemysłowych, gdzie wymagana jest wysoka wytrzymałość mechaniczna i odporność na korozję. Przykładem mogą być elementy w instalacjach hydraulicznych, gdzie połączenie stali nierdzewnej z mosiężnymi złączkami pozwala na zapewnienie długotrwałej i szczelnej pracy. Warto również zauważyć, że lutowanie twarde jest zgodne z normami przemysłowymi, takimi jak ISO 17672, które określają wymagania dotyczące materiałów stosowanych w procesie lutowania. Dzięki tym właściwościom, lutowanie twarde stanowi najlepszy wybór do tego typu zastosowań.
Pytanie 26
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 27

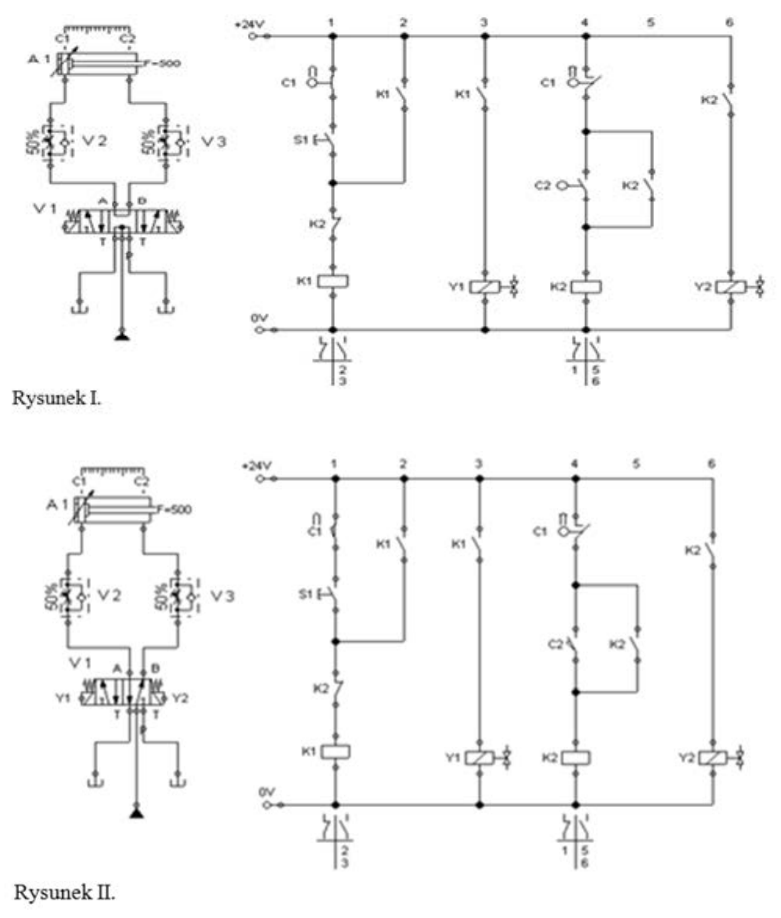

Po sprawdzeniu zgodności połączeń (Rysunek II.) z dokumentacją techniczną (Rysunek I.) wynika, że błędnie wybrany jest
A. przekaźnik KI
B. rozdzielacz VI
C. siłownik Al
D. przekaźnik K2
Odpowiedź 'rozdzielacz VI' jest prawidłowa, ponieważ po porównaniu Rysunku I z Rysunkiem II można zauważyć istotne różnice w podłączeniu cewki tego elementu. Na Rysunku I, cewki rozdzielacza VI są poprawnie podłączone do styków 2 i 4, co jest zgodne z dokumentacją techniczną. Natomiast na Rysunku II, cewki te są podłączone do styków 1 i 4, co wskazuje na błąd w połączeniach. W praktyce, prawidłowe podłączenie elementów w układach elektrycznych jest kluczowe dla zapewnienia ich właściwego funkcjonowania oraz bezpieczeństwa. Niezgodności w podłączeniach mogą prowadzić do uszkodzenia komponentów, a także do potencjalnych zagrożeń pożarowych. Dlatego tak ważne jest, aby zawsze dokładnie porównywać schematy z rzeczywistymi połączeniami, zwracając szczególną uwagę na numery styków i ich funkcje. Przestrzeganie standardów dokumentacji technicznej, takich jak normy IEC czy obowiązujące przepisy BHP, ma fundamentalne znaczenie w pracy inżyniera oraz technika. W sytuacjach takich jak modernizacje systemów, zawsze należy weryfikować, czy zmiany wprowadzone w instalacji są zgodne z dokumentacją, aby uniknąć poważnych błędów i zapewnić niezawodność systemu.
Pytanie 28
Analogowy czujnik ultradźwiękowy umożliwia bezdotykowy pomiar odległości przeszkody od samego czujnika. Zjawisko, które jest tu wykorzystywane, polega na tym, że fala o wysokiej częstotliwości, napotykając przeszkodę, ulega
A. pochłonięciu
B. odbiciu
C. wzmocnieniu
D. rozproszeniu
Ultradźwiękowy czujnik analogowy działa na fajnej zasadzie odbicia fal dźwiękowych, które są praktycznie niesłyszalne dla nas, ale doskonale sprawdzają się w pomiarze odległości. Kiedy czujnik wysyła impuls ultradźwiękowy w stronę jakiejś przeszkody, to ta fala odbija się od niej i wraca. Mierzymy czas, jaki upływa od momentu wysłania sygnału do powrotu i na tej podstawie obliczamy, jak daleko jest ta przeszkoda. Tego typu czujniki wykorzystujemy w różnych dziedzinach, na przykład w robotyce, automatyce czy w systemach parkowania. Dobrym przykładem może być monitorowanie poziomu cieczy w zbiornikach – czujnik świetnie określa poziom wody, mierząc czas, który falę zajmuje na pokonanie drogi tam i z powrotem. W motoryzacji też są popularne, bo pomagają kierowcom parkować, informując ich o odległości do przeszkód. Ogólnie, użycie ultradźwiękowych czujników jest zgodne z normami jakości i bezpieczeństwa, jak na przykład ISO 9001, co gwarantuje, że są one naprawdę niezawodne.
Pytanie 29
Jakie jest zastosowanie przedstawionego na ilustracji elementu?
A. Zamiana prądu przemiennego na prąd stały.
B. Obniżanie napięcia sieciowego.
C. Zamiana prądu stałego na prąd przemienny.
D. Filtrowanie zakłóceń napięcia sieciowego.
Element przedstawiony na ilustracji to mostek prostowniczy, który odgrywa kluczową rolę w przetwarzaniu energii elektrycznej. Jego głównym zastosowaniem jest zamiana prądu przemiennego (AC) na prąd stały (DC). Mostek prostowniczy składa się z czterech diod ułożonych w taki sposób, aby umożliwić przepływ prądu w jednym kierunku, co prowadzi do wyprostowania sygnału. W praktyce, mostki prostownicze są szeroko stosowane w zasilaczach, które zasilają różne urządzenia elektroniczne. Na przykład, w komputerach czy telewizorach mostki prostownicze są niezbędne do konwersji napięcia z sieci energetycznej na odpowiednie wartości potrzebne do pracy podzespołów. Dzięki zastosowaniu mostka prostowniczego, można osiągnąć stabilne i niezawodne źródło prądu stałego, co jest zgodne z najlepszymi praktykami projektowania zasilaczy. Warto również wspomnieć, że mostki prostownicze wykorzystuje się w systemach fotowoltaicznych, gdzie energia słoneczna, generująca prąd stały, jest przetwarzana na prąd zmienny do użytku w domach lub wprowadzania do sieci energetycznej.
Pytanie 30
Pasek zębaty przenosi moc pomiędzy kołami pasowymi. W trakcie rutynowej inspekcji paska należy ocenić jego poziom zużycia oraz
A. nawilżenie.
B. temperaturę.
C. bicie osiowe.
D. stan napięcia.
Sprawdzanie stanu napięcia paska zębatego jest kluczowym etapem w jego konserwacji, ponieważ niewłaściwe napięcie może prowadzić do przedwczesnego zużycia lub uszkodzeń zarówno paska, jak i kół pasowych. Odpowiednie napięcie zapewnia właściwe przenoszenie napędu, co jest niezbędne dla efektywnego działania całego systemu. Przykładem dobrych praktyk jest stosowanie narzędzi do pomiaru napięcia, które mogą pomóc w ocenie, czy pasek jest odpowiednio napięty, zgodnie z zaleceniami producenta. Niedostateczne napięcie może skutkować ślizganiem się paska, natomiast zbyt duże napięcie może prowadzić do uszkodzenia łożysk lub nadmiernego zużycia paska. W przemyśle stosuje się także standardy, takie jak normy ISO, które definiują procesy konserwacji i inspekcji elementów napędowych, w tym pasków zębatych, aby zapewnić ich niezawodność i długotrwałe użytkowanie. Regularne inspekcje i dostosowywanie napięcia to kluczowe działania, które mogą znacząco wpłynąć na wydajność maszyny oraz zredukować ryzyko awarii.
Pytanie 31
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 32
Którą z wymienionych wielkości można zmierzyć za pomocą miernika przedstawionego na zdjęciu?
A. Natężenie prądu przemiennego.
B. Rezystancję izolacji.
C. Napięcie przemienne.
D. Temperaturę.
Pomiar napięcia przemiennego za pomocą miernika uniwersalnego, jak ten przedstawiony na zdjęciu, jest fundamentalną funkcją, która znajduje zastosowanie w wielu dziedzinach inżynierii elektrycznej. Użycie skali oznaczonej "ACV" wskazuje, że urządzenie jest przystosowane do pomiarów napięcia w obwodach prądu zmiennego. Napięcie przemienne jest powszechnie spotykane w instalacjach elektrycznych, gdzie dostarczana energia elektryczna ma formę sinusoidalną. Zrozumienie wartości napięcia jest kluczowe dla zapewnienia bezpieczeństwa i efektywności systemów zasilających. Stosując ten miernik, inżynierowie mogą szybko ocenić, czy napięcie w obwodzie jest zgodne z wymaganiami technicznymi, co jest niezbędne przy projektowaniu i konserwacji instalacji. Standardy takie jak IEC 61010 wskazują na konieczność stosowania odpowiednich narzędzi pomiarowych do pracy w różnych warunkach, co czyni pomiar napięcia przemiennego kluczowym elementem pracy elektryka. Używanie miernika uniwersalnego nie tylko wspiera techniczną dokładność, ale również zmniejsza ryzyko uszkodzeń urządzeń oraz potencjalnych zagrożeń dla użytkownika.
Pytanie 33
Którego urządzenia dotyczą podane w tabeli parametry?
| Ilość wejść 24 VDC | |
| Ilość wyjść przekaźnikowych | |
| Rozszerzenie we/wy | Maksymalna ilość |
| Maksymalna ilość we/wy | |
| Pojemność programu | |
| Czas przetwarzania | Instrukcji podstawowych |
| systemowych | |
| Pamięć danych | Wewnętrznych bajtów |
| Słów wewnętrznych | |
| Timery | |
| Liczniki | |
| Zasilanie | Znamionowe napięcie zasilania |
A. Silnika.
B. Falownika.
C. Czujnika optycznego.
D. Sterownika PLC.
Sterownik PLC, czyli Programmable Logic Controller, jest kluczowym elementem w automatyzacji procesów przemysłowych. Parametry takie jak liczba wejść i wyjść, możliwość rozszerzenia tych wejść i wyjść, pojemność programu oraz czas przetwarzania instrukcji są typowe dla tego urządzenia. Sterowniki PLC są programowalne i umożliwiają realizację złożonych algorytmów sterujących, co jest niezbędne w nowoczesnych liniach produkcyjnych. Na przykład, w przemyśle motoryzacyjnym, sterowniki PLC mogą być używane do kontrolowania procesów montażowych, synchronizując pracę robotów i maszyn. Dodatkowo, możliwość monitorowania danych w czasie rzeczywistym oraz implementacji logiki sekwencyjnej dostosowuje je do różnych zastosowań, co potwierdza ich wszechstronność. Warto również podkreślić, że zastosowanie sterowników PLC zgodnie z zasadami automatyzacji, jak IEC 61131-3, zapewnia efektywność i zgodność z międzynarodowymi standardami.
Pytanie 34
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 35
Co koniecznie trzeba skonfigurować w urządzeniu, aby mogło funkcjonować w sieci Ethernet?
A. Adres serwera DNS
B. Niepowtarzalny adres IP
C. Bity stopu
D. Z szybkość przesyłania danych
Aby urządzenie mogło pracować w sieci Ethernet, konieczne jest przypisanie mu niepowtarzalnego adresu IP. Adres IP jest unikalnym identyfikatorem, który umożliwia komunikację pomiędzy urządzeniami w sieci. W kontekście protokołu TCP/IP, który jest fundamentem komunikacji w sieciach Ethernet, każdy host musi posiadać swój własny adres IP, aby móc wysyłać i odbierać dane. Przykładowo, w małej sieci lokalnej (LAN) adresy IP mogą być przydzielane dynamicznie przez serwer DHCP, ale każde urządzenie musi być w stanie zostać zidentyfikowane przez unikalny adres. W praktyce, ustawiając adres IP, administratorzy sieci muszą również upewnić się, że nie koliduje on z innymi adresami w sieci, co jest kluczowe dla prawidłowego funkcjonowania i unikania konfliktów. Warto również pamiętać, że adres IP może być w wersji IPv4 lub IPv6, a ich odpowiedni wybór jest istotny w kontekście rozwoju i przyszłości sieci. Dobre praktyki obejmują przydzielanie adresów z odpowiednich pul adresowych oraz dokumentowanie przydzielonych adresów, aby zminimalizować ryzyko błędów.
Pytanie 36
W jakiej maksymalnej odległości od czoła czujnika powinien znajdować się przedmiot, aby został wykryty przez czujnik o parametrach podanych w tabeli?
| Napięcie zasilania: 12 ÷ 24V DC |
| Zasięg: 8 mm |
| Typ wyjścia: NPN N.O., NPN N.C., PNP N.O., PNP N.C. |
| Rodzaj czoła: odkryte |
| Obudowa czujnika: M18 |
| Przyłącze: przewód 2 m |
| Maksymalny prąd pracy: 100 mA |
| Czas odpowiedzi układu: max. 2 ms |
| Materiał korpusu: metal |
| Stopień ochrony: IP66 |
| Temperatura pracy: -20°C ÷ +60°C |
A. 2mm
B. 8mm
C. 66mm
D. 12mm
Poprawna odpowiedź to 8 mm, co zgadza się z parametrami czujnika podanymi w tabeli. Zasięg detekcji czujnika wynosi dokładnie 8 mm, co oznacza, że przedmiot musi znajdować się w tej odległości od czoła czujnika, aby mógł zostać skutecznie wykryty. W praktycznych zastosowaniach, takich jak automatyka przemysłowa, robotyka czy systemy zabezpieczeń, znajomość zasięgu detekcji czujników jest kluczowa. Umożliwia to prawidłowe zaprojektowanie systemów, które polegają na precyzyjnym wykrywaniu obiektów. Na przykład, w aplikacjach z wykorzystaniem czujników zbliżeniowych, jeśli odległość obiektu przekroczy zasięg czujnika, wykrycie nie będzie możliwe, co może prowadzić do błędów w działaniu całego systemu. Dlatego też, przy projektowaniu układów automatyki, ważne jest, aby zawsze uwzględniać parametry techniczne czujników, co zapewnia ich efektywne działanie i zgodność ze standardami branżowymi.
Pytanie 37
Którą metodę kontroli temperatury pracy silnika przedstawiono na rysunku?
A. Ultradźwiękową.
B. Termowizyjną.
C. Segera.
D. Termometryczną.
Odpowiedź "Termowizyjna" jest poprawna, ponieważ na zdjęciu przedstawiony jest aparat termowizyjny, który jest wykorzystywany do pomiaru temperatury w sposób bezkontaktowy. Technologia ta polega na detekcji promieniowania podczerwonego emitowanego przez obiekty, co pozwala na uzyskanie obrazu termicznego. Dzięki temu rozwiązaniu można w szybki sposób ocenić temperaturę różnych części silnika, co jest niezwykle istotne dla zapewnienia jego prawidłowego funkcjonowania oraz zapobiegania awariom. Metoda ta jest szczególnie przydatna w zastosowaniach przemysłowych, gdzie monitorowanie temperatury w czasie rzeczywistym pozwala na wczesne wykrywanie problemów, takich jak przegrzewanie się komponentów. Użycie kamer termograficznych jest zgodne z najlepszymi praktykami w dziedzinie diagnostyki maszyn, co czyni ją standardem w przemyśle wytwórczym i eksploatacyjnym. Przykłady zastosowań obejmują inspekcje w zakładach energetycznych, motoryzacyjnych czy w przemyśle lotniczym.
Pytanie 38
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 39
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 40
Zamieniając stycznikowy system sterowania silnikiem elektrycznym na system oparty na sterowniku PLC, należy
A. odłączyć stycznik z układu i w jego miejsce wstawić sterownik
B. usunąć przyciski sterujące i zastąpić je sterownikiem
C. rozłączyć jedynie obwód sterujący silnikiem i podłączyć jego elementy do sterownika PLC
D. rozłączyć główny obwód i obwód sterujący silnikiem, a następnie podłączyć wszystkie elementy do sterownika
Rozłączenie obwodu głównego i obwodu sterowania silnika oraz podłączenie wszystkich elementów do sterownika nie jest praktycznym rozwiązaniem. W przypadku układu sterowania silnika elektrycznego, obwód główny zazwyczaj obejmuje elementy takie jak styczniki, zabezpieczenia termiczne czy przekaźniki, które są odpowiedzialne za bezpośrednie zasilanie silnika. Całkowite przeniesienie tych elementów do sterownika PLC mogłoby prowadzić do problemów z bezpieczeństwem oraz stabilnością działania systemu. Podobnie, odłączenie stycznika i zastąpienie go sterownikiem nie jest zalecane, ponieważ stycznik pełni kluczową rolę w zarządzaniu przepływem prądu do silnika. W kontekście automatyki, istotne jest, aby zachować rozdział funkcji sterowania i zasilania, co sprzyja bezpieczeństwu i niezawodności systemu. Wymontowanie przycisków sterowniczych i zastąpienie ich sterownikiem również ignoruje ważne zasady ergonomii i łatwości obsługi, które są kluczowe w projektowaniu systemów sterowania. Praktyki te mogą prowadzić do błędnych wniosków i nieefektywnego zarządzania systemem, co jest sprzeczne z najlepszymi praktykami w dziedzinie automatyki i sterowania.
