Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 9 maja 2026 10:35
Data zakończenia: 9 maja 2026 10:51

Egzamin zdany!

Wynik: 30/40 punktów (75,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który z wymienionych parametrów jest charakterystyczny dla urządzenia przedstawionego na rysunku?

A. Napięcie wyjściowe.

B. Oporność elektryczna.

C. Pojemność elektryczna.

D. Reaktancja wzbudzenia.

Napięcie wyjściowe zasilacza impulsowego jest kluczowym parametrem, ponieważ określa wartość napięcia, które urządzenie dostarcza do obwodu. Zasilacze impulsowe przekształcają napięcia z sieci energetycznej na różne poziomy napięcia wyjściowego, co jest istotne w przypadku zasilania różnorodnych urządzeń elektronicznych. Przykładowo, w aplikacjach komputerowych napięcie wyjściowe zasilacza jest dostosowywane do wymagań poszczególnych podzespołów, takich jak płyta główna czy karta graficzna. W kontekście standardów, zasilacze impulsowe powinny spełniać normy dotyczące efektywności energetycznej, takie jak ENERGY STAR, co sprawia, że zarządzanie napięciem wyjściowym zyskuje na znaczeniu. Poprawne ustawienie napięcia wyjściowego jest niezbędne dla zapewnienia stabilności i efektywności pracy urządzeń, a także zapobiegania ich uszkodzeniom. Wiedza na temat napięcia wyjściowego zasilacza jest również kluczowa dla inżynierów zajmujących się projektowaniem systemów elektronicznych oraz dla techników zajmujących się naprawą lub konserwacją sprzętu elektronicznego.

Pytanie 2

Cyfrowy tachometr jest narzędziem do mierzenia

A. natężenia przepływu powietrza

B. naprężeń w metalach

C. lepkości cieczy

D. prędkości obrotowej wału silnika

Tachometr cyfrowy to urządzenie, które służy do precyzyjnego pomiaru prędkości obrotowej wału silnika. W praktyce, tachometry cyfrowe są niezbędne w wielu dziedzinach, takich jak motoryzacja, przemysł czy inżynieria. Zasada działania tych urządzeń opiera się na pomiarze liczby obrotów wału w określonym czasie, co pozwala na obliczenie prędkości obrotowej w jednostkach takich jak obroty na minutę (RPM). Przykład zastosowania tachometru cyfrowego można znaleźć w diagnostyce silników, gdzie jego pomiar pozwala na ocenę stanu technicznego oraz efektywności działania jednostki napędowej. W branży motoryzacyjnej, tachometry są często używane do regulacji pracy silnika, co ma wpływ na osiągi pojazdu oraz jego zużycie paliwa. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie precyzyjnych pomiarów w procesach inżynieryjnych, co czyni tachometry cyfrowe kluczowym elementem w zapewnieniu jakości i efektywności systemów mechanicznych.

Pytanie 3

Który miernik należy zastosować w układzie, którego schemat przedstawiono na rysunku, w celu pomiaru napięcia metodą bezpośrednią?

A. Watomierz.

B. Omomierz.

C. Woltomierz.

D. Amperomierz.

Omomierz, watomierz i amperomierz to urządzenia pomiarowe, które pełnią różne funkcje, których zastosowanie w kontekście pomiaru napięcia jest niewłaściwe. Omomierz służy do pomiaru rezystancji, co jest zupełnie innym rodzajem pomiaru niż pomiar napięcia. Użytkownicy mogą błędnie myśleć, że pomiar rezystancji może dostarczyć informacji o napięciu w obwodzie, co jest nieprawidłowe. Z kolei watomierz, który mierzy moc elektryczną, również nie odpowiada na pytanie o pomiar napięcia. Mimo że moc jest funkcją napięcia i natężenia prądu, nie jest to narzędzie do bezpośredniego pomiaru napięcia. Amperomierz, z drugiej strony, mierzy natężenie prądu w obwodzie, co także nie odpowiada na pytanie o napięcie. Często pojawia się mylne przekonanie, że jedno narzędzie pomiarowe może zastąpić inne, jednak każdy przyrząd pomiarowy jest zaprojektowany do specyficznych pomiarów, które odpowiadają jego zasadzie działania. Właściwe zrozumienie funkcji tych urządzeń jest kluczowe dla prawidłowego przeprowadzania pomiarów oraz interpretacji wyników, co ma fundamentalne znaczenie w szerokim zakresie dziedzin inżynieryjnych i technologicznych.

Pytanie 4

Na rysunku przedstawiono sprzęgło

A. pierścieniowe.

B. jednokierunkowe.

C. elastyczne kłowe.

D. elastyczne palcowe.

Sprzęgło elastyczne kłowe, które zauważyłeś na zdjęciu, jest znane z tego, że potrafi radzić sobie z drobnymi odchyleniami w osi i kącie pomiędzy dwoma wałami. Czerwone elementy kłowe to kluczowa część tego sprzęgła, a ich elastyczność pozwala na tłumienie wibracji i zmniejsza ryzyko uszkodzeń. Wiesz, w przemyśle często korzysta się z takich sprzęgieł w silnikach elektrycznych lub przekładniach, gdzie są obecne jakieś ekscentryczne ruchy. Co ciekawe, ich konstrukcja sprawia, że są bardziej odporne na obciążenia dynamiczne, co spełnia normy ISO dotyczące sprzęgieł mechanicznych. No i warto dodać, że używanie tych sprzęgieł może poprawić efektywność energetyczną systemów, bo zmniejsza straty wynikające z wibracji. Dobrze jest zrozumieć, jak działa sprzęgło elastyczne kłowe, zwłaszcza dla inżynierów, którzy projektują systemy mechaniczne, bo to pozwala na lepszą wydajność i trwałość urządzeń.

Pytanie 5

Którymi cyframi oznaczono moduły wejść i wyjść dyskretnych sterownika PLC?

A. Wejścia cyfrowe – 1, wyjścia cyfrowe – 3.

B. Wejścia cyfrowe – 4, wyjścia cyfrowe – 2.

C. Wejścia cyfrowe – 2, wyjścia cyfrowe – 1.

D. Wejścia cyfrowe – 3, wyjścia cyfrowe – 4.

Poprawna odpowiedź to wejścia cyfrowe – 4, wyjścia cyfrowe – 2. W kontekście sterowników PLC, liczba modułów wejść i wyjść jest kluczowym elementem określającym zdolności systemu automatyki. Oznaczenia cyfr 4 i 2 przypisane do modułów odzwierciedlają rzeczywiste konfiguracje w systemie. Moduł wejść cyfrowych oznaczony jako 'DC DIGITAL INPUTS' z cyfrą 4 wskazuje na możliwość przyjmowania czterech różnych sygnałów wejściowych, co jest istotne w kontekście zbierania danych z czujników czy przycisków. Z kolei moduł wyjść cyfrowych 'DIGITAL OUTPUTS' z cyfrą 2 oznacza, że system może kontrolować dwa urządzenia wyjściowe, co jest niezbędne w automatyzacji procesów, takich jak włączanie silników czy przekaźników. Znajomość liczby modułów pozwala na odpowiednie planowanie rozwoju systemu oraz możliwości jego rozbudowy. W zastosowaniach przemysłowych istotne jest, aby liczba wejść i wyjść była zgodna z wymaganiami aplikacji, co wpływa na efektywność i niezawodność całego układu sterowania.

Pytanie 6

Na podstawie przedstawionej tabliczki znamionowej transformatora wskaż zależność, która określa jego przekładnię napięciową.

A. Ku=80/0,83

B. Ku=12/230

C. Ku=230/12

D. Ku=12/0,83

Odpowiedź Ku=230/12 jest poprawna, ponieważ przekładnia napięciowa transformatora jest definiowana jako stosunek napięcia na uzwojeniu pierwotnym do napięcia na uzwojeniu wtórnym. W przypadku tego konkretnego transformatora, napięcie pierwotne wynosi 230V, a napięcie wtórne wynosi 12V. Dlatego, stosując wzór Ku = U1/U2, uzyskujemy wartości 230V/12V, co daje przekładnię 230/12. Przekładnia ta jest kluczowa w projektowaniu systemów zasilania, ponieważ pozwala określić, jak zmienia się napięcie w transformatorze. W praktyce, odpowiednia przekładnia napięciowa jest istotna dla zapewnienia, że urządzenia zasilane z transformatora działają w optymalnych warunkach. Na przykład, w instalacjach oświetleniowych oraz w systemach zasilania różnego rodzaju urządzeń elektronicznych, znajomość przekładni napięciowej pozwala inżynierom na właściwe dobieranie transformatorów do konkretnych aplikacji, co jest zgodne z najlepszymi praktykami w dziedzinie elektrotechniki i elektroniki.

Pytanie 7

Przedstawione na rysunkach elementy wykorzystuje się do łączenia przewodów

A. wieloparowych.

B. koncentrycznych.

C. uziemiających.

D. światłowodowych.

Odpowiedzi "wieloparowych", "światłowodowych" oraz "uziemiających" są niewłaściwe z kilku kluczowych powodów związanych z budową i zastosowaniem poszczególnych typów przewodów oraz odpowiednich złącz. Przewody wieloparowe, stosowane głównie w telekomunikacji, składają się z wielu par izolowanych żył, które są przeznaczone do przesyłania sygnałów telefonicznych lub danych. Złącza używane w tych instalacjach są zupełnie inne, często mają formę wtyków RJ-45 czy DB-25, które są przystosowane do specyficznych potrzeb transmisyjnych. Z kolei przewody światłowodowe, które działają na zasadzie przesyłania sygnału w postaci światła, wymagają złącz optycznych, takich jak SC, LC czy ST. Te złącza charakteryzują się zupełnie inną konstrukcją, dostosowaną do unikalnych właściwości optycznych włókien, co uniemożliwia ich użycie w konwencjonalnych instalacjach koncentrycznych. Ostatnia z wymienionych opcji, przewody uziemiające, pełnią inną rolę, zabezpieczając instalacje elektryczne przed przepięciami i zwarciami, i nie mają nic wspólnego z przesyłaniem sygnałów. Przy wyborze odpowiednich złącz, kluczowe jest zrozumienie, jakie przewody są używane oraz jakie mają saturowane normy i standardy, co jest niezbędne dla zapewnienia efektywności i bezpieczeństwa instalacji. Wybór niewłaściwego typu złącza może prowadzić do znacznych strat sygnału oraz problemów z komunikacją w systemach telekomunikacyjnych.

Pytanie 8

Podzespół elektryczny przedstawiony na rysunku wymaga zasilania napięciem

A. zmiennym o wartości co najmniej 24 V.

B. przemiennym w granicach 85 - 250 V.

C. stałym w granicach 85 - 250 V.

D. stałym o wartości 24 V (z dokładnością do 1 %).

Odpowiedź "przemiennym w granicach 85 - 250 V" jest jak najbardziej trafna. Podzespół elektryczny musi być zasilany napięciem przemiennym (AC), a te wartości to standard w branży. W dokumentacji technicznej można znaleźć, że 85-250VAC przy 50/60Hz to właśnie to, czego potrzebujemy. Używanie napięcia przemiennego jest powszechne, bo zapewnia, że urządzenia elektryczne działają zgodnie z normami i są bezpieczne. Sporo sprzętu domowego i przemysłowego wymaga takiego zasilania, bo dzięki temu mogą działać w różnych warunkach. Wiedza o wymaganiach zasilania jest bardzo ważna, żeby unikać uszkodzeń, które mogą się pojawić, jak podasz niewłaściwe napięcie. Standardy, jak IEC 60947-1, mówią o zasadach bezpieczeństwa i wymaganiach dla urządzeń elektrycznych, więc warto to mieć na uwadze przy projektowaniu i użytkowaniu systemów zasilania.

Pytanie 9

Siłownik z mocowaniem gwintowym przedstawia rysunek

A. A.

B. B.

C. C.

D. D.

Siłownik z mocowaniem gwintowym, oznaczony literą D, został zidentyfikowany na podstawie analizy rysunku technicznego. Mocowania gwintowe są powszechnie wykorzystywane w automatyce i mechanice, ponieważ zapewniają stabilność i możliwość precyzyjnego ustawienia elementów. Rysunek techniczny zawiera szczegóły dotyczące wymiarów i specyfikacji, co umożliwia inżynierom i technikom dokonanie właściwego wyboru w kontekście aplikacji. W praktyce, siłowniki z mocowaniem gwintowym są często stosowane w systemach, gdzie wymagana jest wysoka precyzja oraz powtarzalność ruchów, na przykład w robotyce przemysłowej, automatyzacji procesów produkcyjnych oraz w systemach podnoszenia. Wybór siłownika o odpowiednim mocowaniu ma kluczowe znaczenie dla bezpieczeństwa i efektywności operacyjnej. Standardy, takie jak ISO 6431, określają normy dotyczące siłowników pneumatycznych, co pozwala na ich uniwersalne zastosowanie w różnych branżach. Znajomość tych norm oraz umiejętność ich zastosowania w praktyce to istotny aspekt w pracy inżyniera.

Pytanie 10

Podczas instalacji systemu z kontrolerem PLC, przewody magistrali Profibus powinny

A. być wciągane do osłon jako pierwsze

B. być wciągane do osłon jako ostatnie

C. być układane jak najdalej od przewodów silnoprądowych

D. być kładzione w bezpośrednim sąsiedztwie kabli energetycznych

Układanie przewodów magistrali Profibus jak najdalej od przewodów silnoprądowych jest kluczowe dla zapewnienia niezawodności i integralności sygnału w systemach automatyki przemysłowej. Przewody silnoprądowe emitują pole elektromagnetyczne, które może zakłócać transmisję danych w kablach magistrali, prowadząc do błędów komunikacyjnych i spadku wydajności systemu. Dobre praktyki montażowe, zgodne z normami, takimi jak IEC 61158, zalecają trzymanie przynajmniej 30 centymetrów odstępu pomiędzy przewodami sygnałowymi a przewodami zasilającymi. Ponadto, umieszczając przewody w odpowiednich osłonach, można zminimalizować ryzyko uszkodzeń mechanicznych oraz wpływu czynników zewnętrznych, co ma istotne znaczenie w trudnych warunkach przemysłowych. Przykładowo, w zakładach produkcyjnych, w których występuje intensywna obecność maszyn elektrycznych, przestrzeganie tych zasad zapewnia stabilność działania systemu sterowania oraz minimalizuje ryzyko awarii, co przekłada się na zwiększenie efektywności produkcji.

Pytanie 11

Analogowy czujnik ultradźwiękowy umożliwia bezdotykowy pomiar odległości przeszkody od samego czujnika. Zjawisko, które jest tu wykorzystywane, polega na tym, że fala o wysokiej częstotliwości, napotykając przeszkodę, ulega

A. rozproszeniu

B. wzmocnieniu

C. pochłonięciu

D. odbiciu

Ultradźwiękowy czujnik analogowy działa na fajnej zasadzie odbicia fal dźwiękowych, które są praktycznie niesłyszalne dla nas, ale doskonale sprawdzają się w pomiarze odległości. Kiedy czujnik wysyła impuls ultradźwiękowy w stronę jakiejś przeszkody, to ta fala odbija się od niej i wraca. Mierzymy czas, jaki upływa od momentu wysłania sygnału do powrotu i na tej podstawie obliczamy, jak daleko jest ta przeszkoda. Tego typu czujniki wykorzystujemy w różnych dziedzinach, na przykład w robotyce, automatyce czy w systemach parkowania. Dobrym przykładem może być monitorowanie poziomu cieczy w zbiornikach – czujnik świetnie określa poziom wody, mierząc czas, który falę zajmuje na pokonanie drogi tam i z powrotem. W motoryzacji też są popularne, bo pomagają kierowcom parkować, informując ich o odległości do przeszkód. Ogólnie, użycie ultradźwiękowych czujników jest zgodne z normami jakości i bezpieczeństwa, jak na przykład ISO 9001, co gwarantuje, że są one naprawdę niezawodne.

Pytanie 12

Za pomocą których elementów układu elektropneumatycznego, którego schemat przedstawiono na rysunku, należy regulować prędkość wysuwania tłoczysk siłowników 1A1 i 2A1?

A. 1V2 i 2V1

B. 1V1 i 2V2

C. 1V2 i 2V2

D. 1V1 i 2V1

Odpowiedź 1V2 i 2V2 jest w porządku, bo te zawory mają mega ważną rolę w tym, jak szybko wysuwają się tłoczyska siłowników 1A1 i 2A1. Zawory V2 właśnie do tego są zrobione – żeby kontrolować przepływ medium roboczego, co robi różnicę w prędkości działania siłowników. W praktyce, dobrze jest mieć możliwość regulacji prędkości, zwłaszcza w różnych fabrykach czy przy automatyzacji, gdzie precyzyjne ruchy są kluczowe dla wydajności i bezpieczeństwa. Jak wiadomo, w branży często korzysta się z zaworów regulujących przepływ, co pomaga w lepszym działaniu maszyn. A jak często musimy zmieniać prędkość, to używanie zaworów V2 jest naprawdę dobrym pomysłem, bo pozwala szybko dostosować się do różnych warunków produkcji.

Pytanie 13

Na podstawie zamieszczonych danych technicznych wybierz model zasilacza do układu elektropneumatycznego, w którym cewki elektrozaworów przystosowane są do zasilania napięciem stałym o wartości 24 V.

Dane techniczne

Model		MDR-40-5	MDR-40-12	MDR-40-24	MDR-40-48
Wyjście	Napięcie wyjściowe DC	5V	12V	24V	48V
	Prąd znamionowy	6A	3,33A	1,7A	0,83A
	Zakres prądu	0-6A	0~3,33A	0-1,7A	0-0,83A
	Moc znamionowa	30W	40W	40W	40W
	Tętnienia i szumy (max.)²⁾	80mVp-p	120mVp-p	150mVp-p	200mVp-p
	Regulacja napięcia	5-6V	12-15V	24-30V	48-56V
	Tolerancja napięcia³⁾	±2,0%	±1,0%	±1,0%	±1,0%
	Tolerancja napięcia przy zmianach zasilania	±1,0%	±1,0%	±1,0%	±1,0%
	Tolerancja napięcia przy zmianach obciążenia	±5,0%	±3,0%	±3,0%	±2,0%
	Czas ustalania, narastania	500ms, 30ms/230VAC	500ms, 30ms/115VAC przy znamionowym obciążeniu
	Czas podtrzymania	50ms/230VAC	20ms/115VAC przy znamionowym obciążeniu
Wejście	Zakres napięcia	85-264VAC		120-370VDC
	Zakres częstotliwości	47-63 Hz
	Sprawność (typ.)	78%	86%	88%	88%

A. MDR-40-12

B. MDR-40-5

C. MDR-40-48

D. MDR-40-24

Model zasilacza MDR-40-24 jest właściwy dla układu elektropneumatycznego z cewkami elektrozaworów zaprojektowanymi do zasilania napięciem stałym 24 V. W kontekście aplikacji przemysłowych, takie zasilacze są kluczowe, ponieważ zapewniają stabilne i niezawodne napięcie, co jest niezbędne do prawidłowego działania elektrozaworów. Użycie odpowiedniego zasilacza wpływa bezpośrednio na wydajność systemu pneumatycznego, a także na jego bezpieczeństwo, zapobiegając uszkodzeniom komponentów z powodu niewłaściwego napięcia. Przykładowo, w systemach automatyki przemysłowej, wybór zasilacza zgodnego z wymaganiami napięciowymi cewki elektrozaworów gwarantuje, że siłowniki będą mogły działać w odpowiednich parametrach. Stosując zasilacz MDR-40-24, spełniamy normy wydajności i niezawodności, co jest zgodne z najlepszymi praktykami w dziedzinie automatyki oraz elektropneumatyki.

Pytanie 14

W instalacjach niskonapięciowych (systemach TN) jako elementy zabezpieczające mogą być wykorzystywane

A. wyłączniki montażowe

B. dławiki blokujące

C. izolatory długiej osi

D. wyłączniki różnicowoprądowe

Wybór innych urządzeń ochronnych, takich jak wyłączniki natynkowe, dławiki zaporowe czy izolatory długopniowe, nie jest odpowiedni w kontekście ochrony przed porażeniem prądem w układach niskiego napięcia. Wyłączniki natynkowe to elementy, które głównie służą do włączania i wyłączania obwodów, ale nie oferują ochrony przed upływem prądu, co czyni je nieodpowiednimi do ochrony ludzi. Dławiki zaporowe z kolei są stosowane w celu ograniczania zakłóceń elektromagnetycznych, a ich funkcja nie ma nic wspólnego z bezpieczeństwem użytkowników w przypadku awarii instalacji elektrycznej. Izolatory długopniowe są istotnymi elementami w systemach przesyłowych, jednak ich rola polega na zapewnieniu izolacji elektrycznej w sieciach wysokiego napięcia, a nie na ochronie przed prądem różnicowym w instalacjach niskonapięciowych. W praktyce, wybór niewłaściwych urządzeń ochronnych może prowadzić do poważnych zagrożeń dla zdrowia i życia użytkowników. Zastosowanie wyłączników różnicowoprądowych jest kluczowe dla zapewnienia bezpieczeństwa, a ignorowanie tej zasady może skutkować nie tylko zagrożeniem dla osób korzystających z energii elektrycznej, ale również naruszeniem obowiązujących norm i przepisów. Właściwe podejście do ochrony przed porażeniem prądem w instalacjach elektrycznych powinno opierać się na znajomości zasad działania i zastosowań odpowiednich urządzeń ochronnych, zgodnych z aktualnymi standardami branżowymi.

Pytanie 15

Który z podanych czujników nie nadaje się do detekcji położenia stanowiska napełniania butelek przedstawionego na ilustracji?

A. Pojemnościowy.

B. Optyczny.

C. Indukcyjny.

D. Magnetyczny.

Czujniki indukcyjne, pojemnościowe i optyczne są często stosowane w automatyzacji procesów, ale ich zastosowanie w kontekście detekcji położenia butelek na stanowisku napełniania może prowadzić do nieporozumień. Czujnik indukcyjny, który jest zaprojektowany do wykrywania obiektów metalowych, może okazać się efektywny w sytuacjach, gdy metalowe elementy są obecne, jednak w przypadku butelek wykonanych z plastiku lub szkła, jego użycie będzie nieadekwatne. Z kolei czujnik pojemnościowy, choć skuteczny w detekcji materiałów nieprzewodzących, może w niektórych sytuacjach być niewłaściwie skonfigurowany, co prowadzi do fałszywych alarmów lub braku reakcji. Optyczne czujniki, które wykorzystują technologię fotonową, mogą być również ograniczone przez warunki środowiskowe, takie jak zanieczyszczenia na obiekcie lub zmiana oświetlenia, co wpływa na ich zdolność do prawidłowego działania. Typowym błędem myślowym jest zakładanie, że każdy czujnik może być użyty w dowolnej aplikacji bez uwzględnienia specyfiki materiałów i warunków operacyjnych. W praktyce, skuteczność czujnika zależy od jego technologii oraz parametrów środowiskowych, w których jest zainstalowany, co jest kluczowe dla zapewnienia efektywności procesów przemysłowych.

Pytanie 16

Element przedstawiony na rysunku uzyskano w wyniku

A. toczenia.

B. tłoczenia.

C. walcowania.

D. frezowania.

Odpowiedź "tłoczenia" jest jak najbardziej trafna. To, co widzimy na rysunku, naprawdę pasuje do obróbki plastycznej zwanej tłoczeniem. W dużym skrócie, chodzi o to, że materiał formuje się pod wpływem siły, co pozwala na wyprodukowanie różnych kształtów i detali, jak wgłębienia czy wypukłości, które są widoczne na tym obrazku. Tłoczenie to super metoda, którą często wykorzystuje się w przemyśle, na przykład w motoryzacji, elektronice czy przy produkcji części do konstrukcji. Te branże potrzebują bardzo precyzyjnych i powtarzalnych efektów, więc tłoczenie się świetnie sprawdza. No i warto wspomnieć, że można je stosować zarówno na zimno, jak i na gorąco, co daje jeszcze większe możliwości, jeśli chodzi o różne materiały, jak stal, aluminium czy różne tworzywa sztuczne.

Pytanie 17

Co znaczy zaświecenie czerwonej diody oznaczonej skrótem BATF na panelu kontrolnym sterownika PLC?

A. Tryb funkcjonowania CPU

B. Potrzeba zmian w parametrach programu

C. Tryb wstrzymania CPU

D. Brak baterii podtrzymującej zasilanie

Zaświecenie się czerwonej diody oznaczonej skrótem BATF na panelu sygnalizacyjnym sterownika PLC informuje użytkownika o braku baterii podtrzymującej zasilanie. Baterie te są kluczowe dla prawidłowego działania urządzeń, które przechowują dane w pamięci nieulotnej, takich jak godzina systemowa czy ustawienia konfiguracyjne. Gdy bateria jest wyczerpana lub nieobecna, sterownik PLC może stracić wprowadzone dane po wyłączeniu zasilania, co może prowadzić do nieprawidłowego działania systemu oraz utraty istotnych informacji. W praktyce, w przypadku zaświecenia się diody BATF, zaleca się jak najszybszą wymianę baterii, aby uniknąć potencjalnych awarii. Ponadto, zgodnie z normami branżowymi, regularne przeglądy stanu baterii oraz systematyczne konserwacje są kluczowe dla zapewnienia ciągłości pracy urządzeń oraz ich niezawodności. Utrzymanie funkcji podtrzymywania zasilania nie tylko zabezpiecza dane, ale również zwiększa efektywność operacyjną całego systemu.

Pytanie 18

Która kombinacja stanów logicznych wejść I2 i I3 sterownika w przedstawionym układzie wskazuje na poprawny montaż czujników?

	Tłoczysko siłownika wsunięte		Tłoczysko siłownika wysunięte
	Stan I2	Stan I3	Stan I2	Stan I3
Zestaw 1.	0	0	1	1
Zestaw 2.	1	0	0	1
Zestaw 3.	0	1	1	0
Zestaw 4.	1	1	0	0

A. Zestaw 1.

B. Zestaw 2.

C. Zestaw 3.

D. Zestaw 4.

Zestaw 2. jest prawidłową odpowiedzią, ponieważ odzwierciedla stan logiczny, który jest wymagany do prawidłowego montażu czujników w tym układzie. Przy wciśniętym tłoczysku siłownika, co odpowiada stanowi I2=1, oraz przy wysuniętym tłoczysku, co odpowiada stanowi I3=0, czujniki powinny działać w sposób, który wskazuje na ich poprawne połączenie i prawidłowe działanie. W praktyce zastosowanie tego schematu polega na zapewnieniu, że czujniki są odpowiednio zsynchronizowane z jednostką sterującą, co wpływa na bezpieczeństwo i efektywność systemu. W przemyśle automatyzacji i robotyki, prawidłowy montaż czujników jest kluczowy dla funkcjonowania złożonych systemów, gdzie błędy w połączeniach mogą prowadzić do poważnych awarii lub uszkodzeń. Warto także pamiętać, że zasady montażu czujników są zgodne z wytycznymi IEC oraz normami ISO, które podkreślają znaczenie precyzyjnych pomiarów i prawidłowego ustawienia wejść i wyjść w systemach automatyki.

Pytanie 19

Na etykiecie rozdzielacza pneumatycznego MEH-5/2-1/8-B zaznaczono średnicę przyłącza

A. G 1/8

B. 5 mm

C. 8 mm

D. G5/2

Oznaczenie G 1/8 na obudowie rozdzielacza pneumatycznego MEH-5/2-1/8-B wskazuje na typ gwintu przyłączeniowego, który jest standardem w branży pneumatycznej. W tym przypadku 'G' oznacza gwint zewnętrzny typu metrycznego, a '1/8' odnosi się do nominalnej średnicy otworu, która wynosi 1/8 cala. Gwinty G są powszechnie stosowane w instalacjach pneumatycznych i hydraulicznych, a ich rozmiary są określane według normy BSP (British Standard Pipe). W praktyce oznacza to, że do tego typu rozdzielacza należy stosować złącza odpowiednie dla gwintu 1/8, co zapewnia kompatybilność i szczelność układu. Znajomość tych oznaczeń jest kluczowa dla inżynierów i techników zajmujących się instalacjami pneumatycznymi, ponieważ niewłaściwe dobieranie złączek może prowadzić do wycieków, awarii systemu oraz zwiększenia kosztów eksploatacyjnych. Przykładem zastosowania mogą być instalacje w automatyzacji przemysłowej, gdzie precyzyjne zarządzanie ciśnieniem i wydajnością jest kluczowe dla efektywności operacyjnej.

Pytanie 20

Odczytaj wynik pomiaru wykonanego mikrometrem.

A. 5,30 mm

B. 4,80 mm

C. 4,30 mm

D. 5,80 mm

Wybór błędnej odpowiedzi może wynikać z kilku typowych nieporozumień dotyczących odczytu pomiarów mikrometrycznych. Wiele osób może błędnie zinterpretować pozycję na podziałce głównej, co prowadzi do wyboru wartości 5,80 mm lub 5,30 mm. Problemy te zazwyczaj wynikają z nieprawidłowego odczytu liczby głównej, gdzie osoba pomiarowa może pomylić się, myśląc, że wartość na podziałce głównej pokazuje coś innego niż faktycznie jest. Ponadto, niepoprawne odczytywanie noniusza, takiego jak linia 30 lub 50, mogą skutkować odpowiedzią 4,30 mm lub 4,80 mm. Tego rodzaju błędy są częste, gdy osoba nie zwraca uwagi na precyzyjność podziałki noniusza, co jest kluczowe dla uzyskania dokładnych pomiarów. Zmniejszenie takich pomyłek można osiągnąć poprzez regularne ćwiczenie technik odczytu oraz szkolenie w dziedzinie metrologii. Zrozumienie zasad działania mikrometru oraz umiejętność odczytywania wyników w kontekście wymagań technicznych i standardów branżowych jest fundamentalne dla każdego specjalisty zajmującego się pomiarami w inżynierii oraz produkcji. Warto zainwestować czas w naukę poprawnych technik, co zaowocuje zwiększoną precyzją i jakością wykonywanych pomiarów.

Pytanie 21

Podaj kolejność działań prowadzących do demontażu siłownika dwustronnego działania z układu pneumatycznego, który jest sterowany elektrozaworem 5/2 oraz posiada dwa czujniki kontaktronowe zamontowane na cylindrze.

A. Wyłączenie zasilania oraz odłączenie sprężonego powietrza, odłączenie przewodów pneumatycznych od siłownika, odłączenie przewodów czujników od układu sterującego, odkręcenie siłownika od podstawy

B. Wyłączenie zasilania, odkręcenie siłownika od podstawy, odłączenie zasilania sprężonym powietrzem, odłączenie przewodów pneumatycznych od siłownika

C. Wyłączenie zasilania sprężonym powietrzem, zdjęcie czujników, odłączenie przewodów pneumatycznych od siłownika, wyłączenie zasilania

D. Wyłączenie zasilania, zdjęcie czujników z cylindra, odkręcenie siłownika od podstawy, odłączenie przewodów pneumatycznych, wyłączenie zasilania sprężonym powietrzem

Poprawna odpowiedź zakłada, że przed przystąpieniem do demontażu jakiegokolwiek elementu układu pneumatycznego należy przede wszystkim zapewnić bezpieczeństwo operacji. Wyłączenie napięcia oraz zasilania sprężonym powietrzem jest niezbędnym krokiem, który zapobiega przypadkowemu uruchomieniu systemu w trakcie pracy. Następnie, odłączenie przewodów pneumatycznych od siłownika pozwala na bezpieczne zdemontowanie elementu, eliminując ryzyko wycieków powietrza, które mogłyby prowadzić do niebezpiecznych sytuacji. Odłączenie przewodów czujników od układu sterowania jest również kluczowe, gdyż pozwala na uniknięcie uszkodzenia czujników oraz zapewnia, że nie będą one przeszkadzały w procesie demontażu. Na końcu, odkręcenie siłownika od podstawy może być przeprowadzone bez obaw o bezpieczeństwo, ponieważ wszystkie niebezpieczne źródła energii zostały wcześniej wyeliminowane. Takie podejście jest zgodne z zaleceniami dotyczącymi bezpieczeństwa pracy z systemami pneumatycznymi i elektrycznymi, co jest kluczowe w utrzymaniu dobrych praktyk branżowych.

Pytanie 22

Podwyższenie temperatury oleju w systemie hydraulicznym prowadzi do

A. zwiększenia efektywności układu

B. zwiększenia lepkości oleju

C. zmniejszenia lepkości oleju

D. zmniejszenia objętości oleju

Jak temperatura oleju w hydraulice rośnie, to jego lepkość spada. Fajnie, bo to zjawisko można zobaczyć nie tylko w olejach hydraulicznych, ale i w innych cieczach. Po prostu, im wyższa temperatura, tym cząsteczki oleju mają więcej energii i szybciej się poruszają. W praktyce, olej staje się bardziej płynny, co znaczy, że lepiej krąży w układzie hydraulicznym. Dzięki mniejszej lepkości łatwiej pokonywane są opory, co sprawia, że wszystko działa lepiej. W branży hydraulicznej dobrze jest pilnować temperatury oleju. Jak pracuje długo w wysokich temperaturach, to warto pomyśleć o wymianie lub użyciu innego oleju, który lepiej znosi upały. Te wszystkie standardy, jak ISO 4406 dotyczący czystości oleju, są mega ważne, by olej zachował swoje właściwości w trudniejszych warunkach.

Pytanie 23

W miarę wzrostu współczynnika lepkości oleju używanego w systemach hydraulicznych, jakie zmiany zachodzą w lepkości oleju?

A. w szerszym zakresie przy zmianach ciśnienia

B. w mniejszym zakresie przy zmianach ciśnienia

C. w mniejszym zakresie przy zmianach temperatury

D. w szerszym zakresie przy zmianach temperatury

Wybór odpowiedzi wskazujących na szerszy zakres zmian lepkości przy zmianach ciśnienia czy temperatury jest związany z nieporozumieniami na temat działania olejów hydraulicznych i ich właściwości. Wysoki współczynnik lepkości oznacza, że olej jest bardziej oporny na zmiany, co w kontekście temperatury oznacza, że jego lepkość nie zmienia się znacząco, gdy temperatura wzrasta lub maleje. Z kolei przy niskim współczynniku lepkości, olej jest bardziej podatny na te zmiany. W związku z tym, sugerowanie, że olej o wysokiej lepkości może zmieniać swoje właściwości w szerszym zakresie przy zmianach temperatury, jest niezgodne z zasadami fizyki płynów. W układach hydraulicznych, oleje muszą charakteryzować się stabilnością lepkości w określonych warunkach eksploatacyjnych, co jest kluczowe dla efektywności działania. Warto zwrócić uwagę, że nieprawidłowe podejście do doboru oleju może prowadzić do nieefektywności systemu, zwiększonego zużycia energii, a nawet do uszkodzeń komponentów. Dlatego tak ważne jest zrozumienie, jak właściwości oleju wpływają na jego działanie w praktycznych zastosowaniach hydraulicznych.

Pytanie 24

Wartość sygnału binarnego (11100111)₂ na wyjściu ośmiobitowego przetwornika A/C w urządzeniu mechatronicznym odpowiada liczbie dziesiętnej

A. (254)10

B. (255)10

C. (231)10

D. (230)10

Sygnał binarny (11100111)2 odpowiada liczbie dziesiętnej (231)10 ze względu na konwersję z systemu binarnego na dziesiętny. Aby to przeliczyć, możemy rozłożyć wartość binarną na poszczególne bity: 1*27 + 1*26 + 1*25 + 0*24 + 0*23 + 1*22 + 1*21 + 1*20, co daje 128 + 64 + 32 + 0 + 0 + 4 + 2 + 1 = 231. Tego typu przetwarzanie sygnałów jest kluczowe w systemach mechatronicznych, gdzie przetworniki analogowo-cyfrowe (A/C) umożliwiają digitalizację sygnałów w celu dalszej obróbki. Przykład zastosowania to systemy pomiarowe, gdzie wartości analogowe, takie jak napięcie, są przetwarzane na formę cyfrową umożliwiającą ich analizę przez procesory. Zrozumienie konwersji binarnej jest fundamentalne dla inżynierów zajmujących się automatyką oraz elektroniką, a znajomość tych procesów przyczynia się do poprawnej konstrukcji oraz interpretacji danych w systemach przetwarzania informacji.

Pytanie 25

Jakie urządzenie powinno być zastosowane do zasilania silnika indukcyjnego klatkowego w układzie trójfazowym, aby umożliwić ustawienie maksymalnych wartości prądu rozruchowego oraz płynne dostosowanie prędkości obrotowej silnika?

A. Przełącznika gwiazda-trójkąt

B. Prostownika sterowanego trójpulsowego

C. Przemiennika częstotliwości

D. Softstartu

Przemiennik częstotliwości jest urządzeniem, które pozwala na płynną regulację prędkości obrotowej silnika indukcyjnego klatkowego poprzez zmianę częstotliwości zasilania. Dzięki temu możliwe jest dostosowanie parametrów pracy silnika do wymagań konkretnej aplikacji, co jest szczególnie istotne w procesach wymagających precyzyjnego zarządzania prędkością. Przemienniki częstotliwości mogą również ograniczać prąd rozruchowy, co z kolei zmniejsza obciążenie elektryczne w momencie uruchomienia silnika. Takie rozwiązanie znajduje zastosowanie w wielu branżach, takich jak przemysł spożywczy, tekstylny czy w systemach HVAC. W przypadku standardów, stosowanie przemienników częstotliwości jest zgodne z normami IEC 61800, które definiują wymagania dotyczące napędów elektrycznych oraz ich aplikacji. Przykładem praktycznego zastosowania przemiennika częstotliwości może być układ napędowy pompy, gdzie precyzyjna regulacja prędkości pozwala na efektywne zarządzanie przepływem wody.

Pytanie 26

Na rysunku przedstawiono

A. przekaźnik półprzewodnikowy.

B. zasilacz impulsowy.

C. sterownik PLC.

D. regulator temperatury.

Wydaje mi się, że wybrałeś nie do końca właściwą odpowiedź, co może oznaczać, że pewne rzeczy są dla Ciebie niejasne jeśli chodzi o funkcje i zastosowania różnych urządzeń elektronicznych. Przekaźniki półprzewodnikowe to takie elementy, które służą do sterowania obwodami, ale nie mają tych oznaczeń napięcia, które ma zasilacz impulsowy. Sterowniki PLC, czyli Programowalne Sterowniki Logiczne, są fajne do automatyzacji, ale też nie wyglądają jak zasilacze. A regulator temperatury? On ma za zadanie kontrolować warunki cieplne, więc to zupełnie inna sprawa niż zasilacz impulsowy. Każde z tych urządzeń ma swoje zadanie, ale nie można ich pomylić z zasilaczem impulsowym. Zrozumienie tych różnic naprawdę jest ważne, żeby nie wpaść w pułapkę błędnych wniosków. Nieznajomość roli zasilaczy impulsowych w systemach może przysporzyć problemów podczas projektowania i wdrażania technologii. Warto znać standardy i dobrze klasyfikować komponenty, żeby wszystko działało jak należy.

Pytanie 27

W jaki sposób można zamocować przedstawiony na rysunku stycznik?

A. Wyłącznie za pomocą wkrętów.

B. Na uchwycie montażowym lub na zatrzask na szynie TH.

C. Wyłącznie na uchwycie montażowym na szynie TH.

D. Na zatrzask na szynie TH lub za pomocą wkrętów.

Styczniki są kluczowymi elementami w instalacjach elektrycznych, a ich odpowiedni sposób montażu jest niezbędny dla zapewnienia bezpieczeństwa i efektywności działania systemu. Odpowiedź "Na zatrzask na szynie TH lub za pomocą wkrętów." jest poprawna, ponieważ styczniki często wykorzystują standardowe szyny DIN (np. TH35) do montażu, co ułatwia ich instalację i demontaż. Szyny DIN są powszechnie stosowane w rozdzielnicach, co pozwala na łatwe rozmieszczanie różnych komponentów. Montaż na zatrzask zapewnia stabilność i umożliwia szybkie przemieszczenie lub wymianę stycznika, co jest istotne w przypadku serwisowania. Alternatywnie, niektóre modele styczników pozwalają na montaż za pomocą wkrętów, co może być preferowane w środowiskach o wysokich wibracjach lub tam, gdzie może występować ryzyko przypadkowego odłączenia. Zastosowanie obu metod montażu zgodnie z wymaganiami projektowymi oraz dobrą praktyką instalacyjną zwiększa bezpieczeństwo i trwałość instalacji elektrycznej.

Pytanie 28

Który przyrząd pozwoli przed podłączeniem silnika trójfazowego do napięcia zasilającego na określenie kierunku obrotów wirnika?

A. C.

B. D.

C. A.

D. B.

Falownik, będący przyrządem widocznym na zdjęciu A, jest kluczowym elementem w systemach automatyki, szczególnie w kontekście zarządzania silnikami trójfazowymi. Jego główną funkcją jest regulacja zarówno prędkości, jak i kierunku obrotów silnika poprzez zmianę częstotliwości zasilania. Dzięki zastosowaniu falownika, operator ma możliwość przed podłączeniem silnika do zasilania określić kierunek obrotów wirnika, co jest istotne w kontekście bezpieczeństwa oraz efektywności pracy maszyn. W praktyce, falowniki są powszechnie wykorzystywane w różnorodnych aplikacjach, od prostych systemów napędowych po skomplikowane linie produkcyjne. Zgodnie z normami IEC 61800, falowniki powinny być wykorzystywane z uwzględnieniem odpowiednich parametrów technicznych, co zapewnia ich niezawodność i długotrwałe działanie. W związku z tym, zrozumienie roli falowników oraz umiejętność ich stosowania w praktyce jest niezwykle ważne dla każdego specjalisty zajmującego się automatyką i mechatroniką.

Pytanie 29

W siłowniku zakwalifikowanym do naprawy z powodu obniżenia się jego sprawności należy w pierwszej kolejności wymienić

A. uszczelnienie tłoka.

B. tłoczysko.

C. pokrywę tylną.

D. magnes.

Uszczelnienie tłoka jest kluczowym elementem w układzie siłownika hydraulicznego, którego zadaniem jest zapewnienie szczelności oraz prawidłowego ciśnienia w systemie. W przypadku obniżenia sprawności siłownika, często pierwszym krokiem diagnostycznym jest sprawdzenie stanu uszczelnień. Uszczelnienia tłoka mają na celu zapobieganie wyciekom medium roboczego, które w większości przypadków jest olejem hydraulicznym. Wycieki te mogą prowadzić do znacznego spadku efektywności siłownika, co z kolei może wpływać negatywnie na cały system hydrauliczny, prowadząc do jego awarii. Wymiana uszczelnienia tłoka powinna być przeprowadzana zgodnie z zaleceniami producenta oraz standardami branżowymi, aby zapewnić długotrwałą i niezawodną pracę siłownika. Dodatkowo, regularna konserwacja i kontrola uszczelnień mogą znacznie wydłużyć żywotność siłowników oraz zapobiec poważniejszym awariom, co jest zgodne z najlepszymi praktykami w zakresie utrzymania ruchu.

Pytanie 30

Poprawne przypisanie oznaczeń cyfrowych do nazw elementów siłownika pneumatycznego występuje w wariancie

A. B.

B. D.

C. A.

D. C.

Odpowiedź B jest poprawna, ponieważ dokładnie przedstawia przypisanie oznaczeń cyfrowych do elementów siłownika pneumatycznego zgodnie z powszechnie akceptowanymi normami branżowymi. W pneumatyce, elementy siłowników są klasyfikowane w sposób, który ułatwia ich identyfikację i zrozumienie funkcji w układzie. Tłok, jako kluczowy element siłownika, odpowiada za generowanie ruchu, co czyni go pierwszym w tej klasyfikacji. Tłoczysko, oznaczone jako 2, przekształca ruch liniowy tłoka w ruch obrotowy lub inny typ ruchu w zależności od zastosowania. Elementem 3 jest sprężyna, która pełni rolę stabilizującą i zapewnia powrót siłownika do pozycji wyjściowej po zakończeniu cyklu pracy. Ostatni element, oznaczony jako 4, to wkład filtrujący, kluczowy w obiegu pneumatycznym, ponieważ zapobiega zanieczyszczeniom, które mogłyby uszkodzić inne komponenty. Przykładem zastosowania siłowników pneumatycznych jest automatyzacja procesów produkcyjnych, gdzie precyzyjne działanie tych elementów wpływa na efektywność i bezpieczeństwo całego systemu.

Pytanie 31

Jaki aparat elektryczny jest wykorzystywany do ochrony silnika indukcyjnego przed przeciążeniem?

A. Wyłącznik nadmiarowy

B. Wyłącznik różnicowoprądowy

C. Stycznik elektromagnetyczny

D. Przekaźnik termobimetalowy

Wyłącznik nadmiarowy, stycznik elektromagnetyczny oraz wyłącznik różnicowoprądowy to urządzenia, które pełnią różne funkcje w systemach elektrycznych, ale nie są odpowiednie do zabezpieczenia silnika indukcyjnego przed przeciążeniem. Wyłącznik nadmiarowy, mimo że jest używany do ochrony przed przeciążeniem, działa na zasadzie automatycznego wyłączania obwodu przy przekroczeniu określonego prądu. Jednak nie jest on dostosowany do specyficznych warunków pracy silników indukcyjnych, gdzie ważne jest szybkie reagowanie na zmiany obciążenia. Stycznik elektromagnetyczny, z drugiej strony, służy do załączania i wyłączania obwodów elektrycznych, a jego zadanie polega na kontrolowaniu przepływu energii elektrycznej, a nie na monitorowaniu stanu przeciążenia. Wyłącznik różnicowoprądowy jest przeznaczony głównie do ochrony ludzi przed porażeniem prądem elektrycznym, a jego działanie opiera się na wykrywaniu różnicy prądu między przewodami zasilającymi, co nie ma związku z przeciążeniem silnika. Wybór niewłaściwego urządzenia do ochrony silnika może prowadzić do uszkodzenia sprzętu, a także do niebezpieczeństwa dla użytkowników. Dlatego ważne jest, aby w odpowiedni sposób dobierać komponenty zabezpieczające zgodnie z ich funkcjami oraz zaleceniami producentów i normami branżowymi.

Pytanie 32

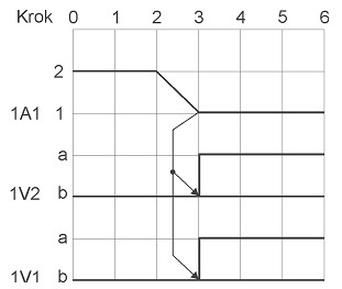

W kroku drugim diagramu przedstawionego na rysunku

A. siłownik 1A1 jest wysuwany, a zawory 1V1 i 1V2 są przełączane z pozycji b na a.

B. zawór 1A1 jest przełączany z pozycji 2 na 1, a siłowniki 1V1 i 1V2 są w pozycji b.

C. siłownik 1A1 jest wsuwany, a zawory 1V1 i 1V2 są w pozycji b.

D. zawór 1A1 jest przełączany z pozycji 1 na 2, a siłowniki 1V1 i 1V2 są w pozycji b.

W odpowiedzi na to pytanie, siłownik 1A1 jest wsuwany, co oznacza, że przemieszcza się z pozycji 1 do 2. To jest kluczowy etap w wielu systemach automatyki i hydrauliki, gdzie precyzyjne położenie siłowników ma istotne znaczenie dla poprawnej pracy całego układu. W przypadku zaworów 1V1 i 1V2, ich status w pozycji b wskazuje na to, że są one zamknięte lub w trybie pasywnym, co również jest zgodne z danymi przedstawionymi na diagramie. Zrozumienie tego procesu jest fundamentalne w kontekście projektowania i analizy systemów automatyzacji, gdzie zmiany w położeniu elementów roboczych mogą wpływać na bezpieczeństwo i efektywność operacyjną. W praktyce, takie siłowniki są szeroko stosowane w różnych aplikacjach, od układów hydraulicznych w maszynach przemysłowych po automatyzację procesów w zakładach produkcyjnych. Prawidłowe zrozumienie tych mechanizmów wspiera nie tylko realizację projektów, ale również ich późniejsze serwisowanie i optymalizację.

Pytanie 33

Czujnik, który działa na zasadzie generowania różnicy potencjałów w kontakcie z przewodnikami wykonanymi z różnych metali, to

A. termistor

B. pirometr

C. element bimetaliczny

D. element termoelektryczny

Wybierając termistor, można wprowadzić się w błąd przez mylną interpretację działania tego elementu. Termistor działa na zasadzie zmiany oporu elektrycznego w zależności od temperatury, jednak nie generuje napięcia na podstawie różnicy potencjałów dwóch różnych metali. Jego zastosowanie obejmuje głównie czujniki temperatury w układach elektronicznych, ale nie ma związku z efektem Seebecka. Z kolei pirometr, który również może być mylnie wskazany jako odpowiedź, jest narzędziem wykorzystywanym do bezdotykowego pomiaru temperatury, lecz opiera się na pomiarze promieniowania cieplnego, a nie na różnicy potencjałów między metalami. Element bimetaliczny, pomimo że wykorzystywany do pomiaru temperatury, działa na zasadzie różnicy rozszerzalności cieplnej dwóch metali, co prowadzi do zginania się elementu, ale także nie wykorzystuje efektu Seebecka. Zrozumienie różnic między tymi technologiami jest kluczowe dla prawidłowego doboru czujników w aplikacjach przemysłowych, gdzie precyzja i specyfika pomiarów mają kluczowe znaczenie dla efektywności procesów produkcyjnych.

Pytanie 34

Wartość napięcia wskazana przez woltomierz wynosi

A. 17 V

B. 4 V

C. 40 V

D. 8 V

Poprawna odpowiedź wynika z precyzyjnego odczytu wskazania woltomierza. Na zdjęciu możemy dostrzec, że wskazówka instrumentu znajduje się na poziomie 8 V, co jest zgodne z podziałką na skali. Wartości napięcia mierzonego woltomierzem muszą być odczytywane z dużą starannością, aby uniknąć błędów. W praktyce, prawidłowy odczyt napięcia jest kluczowy w wielu zastosowaniach, takich jak diagnostyka układów elektronicznych, testowanie baterii czy praca z instalacjami elektrycznymi. Ważne jest, aby znać zasady działania i kalibracji woltomierzy, aby zapewnić dokładność pomiarów. Standardy branżowe, takie jak IEC 61010, określają wymagania dotyczące bezpieczeństwa i dokładności urządzeń pomiarowych, co podkreśla znaczenie stosowania właściwych narzędzi w odpowiednich warunkach. Dobrze przeprowadzony pomiar nie tylko umożliwia zrozumienie działania obwodu, ale również przyczynia się do bezpieczeństwa pracy z urządzeniami elektrycznymi.

Pytanie 35

Które urządzenie zostało przedstawione na fotografii?

A. Zawór czasowy.

B. Serwonapęd.

C. Zawór szybkiego spustu.

D. Zespół przygotowania powietrza.

Ten zespół przygotowania powietrza, który widzisz na zdjęciu, jest super ważny w systemach pneumatycznych. Odpowiada za oczyszczanie, regulację ciśnienia i smarowanie powietrza, co jest kluczowe, żeby wszystko działało jak należy. Składa się z trzech podstawowych elementów: filtru, regulatora ciśnienia i smarownicy. Filtr ma za zadanie usunąć zanieczyszczenia i wilgoć z powietrza, co ma duże znaczenie dla trwałości sprzętu pneumatycznego. Z kolei regulator ciśnienia dostosowuje to ciśnienie do potrzeb konkretnej aplikacji, co zapobiega uszkodzeniom maszyn przez zbyt wysokie ciśnienie. A smarownica wprowadza olej do systemu, co zmniejsza tarcie i wydłuża żywotność części. W praktyce, znajdziesz to w różnych branżach, jak automatyka, produkcja czy obróbka metali, gdzie dobre zarządzanie powietrzem jest naprawdę istotne dla sprawności i bezpieczeństwa. Ważne jest, żeby regularnie serwisować te urządzenia, bo to pomaga uniknąć awarii i zapewnić im efektywność na dłużej.

Pytanie 36

Aby dokładnie zmierzyć średnicę wałka, należy użyć

A. przymiaru kreskowego

B. mikroskopu technicznego

C. śruby mikrometrycznej

D. przymiaru średnicowego

Śruba mikrometryczna to narzędzie pomiarowe, które umożliwia uzyskanie wyjątkowo dokładnych wyników pomiarów średnicy wałków oraz innych elementów cylindrycznych. Posiada ona mechaniczną konstrukcję, która pozwala na odczyt wartości z dokładnością do setnych lub nawet tysięcznych części milimetra. Dzięki zastosowaniu śruby mikrometrycznej użytkownik może precyzyjnie ustawić narzędzie na obiekcie pomiarowym, a następnie odczytać wynik z podziałki, co zapewnia wysoką powtarzalność i dokładność. W praktyce, śruby mikrometryczne są powszechnie stosowane w laboratoriach pomiarowych, zakładach produkcyjnych oraz w warsztatach mechanicznych, gdzie precyzja pomiarów jest kluczowa. Przykładem zastosowania może być kontrola średnicy wałków w przemyśle motoryzacyjnym, gdzie tolerancje wymiarowe mają bezpośredni wpływ na bezpieczeństwo i funkcjonalność pojazdów. Biorąc pod uwagę standardy takie jak ISO 2878, precyzyjne pomiary przy użyciu śrub mikrometrycznych są niezbędne do zapewnienia zgodności z wymaganiami jakościowymi.

Pytanie 37

Podczas funkcjonowania urządzenia mechatronicznego zaobserwowano wyższy poziom hałasu (głośne, rytmiczne dźwięki) spowodowany przez łożysko toczne. Jakie działanie będzie odpowiednie w celu naprawy urządzenia?

A. usunięcie nadmiaru smaru w łożysku

B. wymiana osłony łożyska

C. zredukowanie luzów łożyska

D. wymiana całego łożyska

Jak na to patrzę, wymiana całego łożyska to naprawdę najlepsze wyjście, gdy słychać jakieś dziwne odgłosy z urządzenia mechatronicznego. Zwykle hałas bierze się ze zużycia łożyska, co zwiększa luzy i obniża jakość materiałów. Wymieniając łożysko, nie tylko pozbywasz się hałasu, ale też przywracasz sprzęt do pełnej sprawności. Ważne, żeby dobrze dobrać łożysko, myślę, że trzeba zwrócić uwagę na jego typ, wymiary i materiał, z którego jest zrobione. No i wymiana musi być zgodna z tym, co mówi producent – wtedy urządzenie będzie dłużej działać bezproblemowo. Przykładowo, w obrabiarkach to kluczowe, bo jakość pracy łożysk ma duży wpływ na jakość obrabianych elementów. Regularne przeglądy łożysk i odpowiednie smarowanie też są ważne, bo wydłużają ich żywotność.

Pytanie 38

Który z wymienionych zaworów hydraulicznych powinien być zainstalowany w układzie, aby prędkość obrotowa silnika hydraulicznego pozostawała stała, niezależnie od zmian wartości momentu obciążenia na wale?

A. Zawór dławiąco-zwrotny

B. Regulator przepływu

C. Rozdzielacz suwakowy

D. Zawór przelewowy

Wybór rozdzielacza suwakowego jako elementu regulacyjnego w układzie hydraulicznym nie jest właściwy w kontekście utrzymania stałej prędkości obrotowej silnika hydraulicznego. Rozdzielacze suwakowe służą głównie do kierunkowego sterowania przepływem cieczy i umożliwiają zmianę kierunku pracy siłowników. Ich funkcjonalność koncentruje się na rozdzielaniu strumienia cieczy do różnych odbiorników, co nie pozwala na stabilizację prędkości w warunkach zmiennego obciążenia. Z kolei zawór dławiąco-zwrotny, mimo że może regulować przepływ, nie zapewnia stałej prędkości obrotowej, ponieważ jego działanie opiera się na dławieniu przepływu, co może prowadzić do wahań prędkości w zależności od obciążenia. Warto również zauważyć, że zawór przelewowy, który służy do ochrony układu przed nadmiernym ciśnieniem, nie ma wpływu na stabilizację prędkości obrotowej silnika, a jego głównym zadaniem jest odprowadzanie nadmiaru cieczy do zbiornika. Takie myślenie prowadzi do typowego błędu, w którym myli się funkcję regulacyjną z zabezpieczającą lub kierunkową, co może skutkować nieefektywnym działaniem układu hydraulicznego oraz zwiększonym ryzykiem uszkodzeń. Aby zrozumieć istotę regulacji przepływu w systemach hydraulicznych, ważne jest, aby analizować każdy z elementów pod kątem ich przeznaczenia i wpływu na funkcjonowanie całego układu.

Pytanie 39

Stal niskostopowa zawierająca składniki takie jak krzem, mangan, chrom oraz wanad, cechująca się podwyższoną ilością krzemu, znajduje zastosowanie w produkcji

A. resorów, sprężyn i drążków skrętnych

B. śrub, nakrętek, podkładek

C. narzędzi do obróbki skrawaniem

D. łożysk tocznych

Stal niskostopowa z dodatkami krzemu, manganu, chromu i wanadu charakteryzuje się korzystnymi właściwościami mechanicznymi, które sprawiają, że jest idealnym materiałem do produkcji resorów, sprężyn i drążków skrętnych. Dodatki te poprawiają wytrzymałość oraz odporność na zmęczenie materiału, co jest kluczowe w zastosowaniach, gdzie elementy te muszą wytrzymywać wielokrotne obciążenia dynamiczne. Na przykład, w przemyśle motoryzacyjnym resory i sprężyny używane w systemach zawieszenia pojazdów muszą nie tylko absorbować drgania, ale także bezpiecznie przenosić duże obciążenia. Stal niskostopowa, dzięki swoim właściwościom, może być poddawana różnym procesom obróbczo-wytwórczym, takim jak hartowanie czy odpuszczanie, co dodatkowo zwiększa jej trwałość. Zgodnie z normami ISO i DIN, komponenty wykonane z tej stali powinny spełniać określone wymagania dotyczące wytrzymałości i twardości, co czyni je niezawodnymi w krytycznych zastosowaniach. Przykłady zastosowań obejmują nie tylko przemysł motoryzacyjny, ale także maszyny budowlane i przemysł ciężki, gdzie elementy te są niezbędne do zapewnienia odpowiedniej wydajności i bezpieczeństwa.

Pytanie 40

Którym wtykiem powinien być zakończony kabel komunikacyjny do sterownika przedstawionego na rysunku?

A. DB-25

B. RJ-45

C. DE-9

D. PS-2

Odpowiedź RJ-45 jest poprawna, ponieważ złącze to jest standardem stosowanym w komunikacji sieciowej, w tym w połączeniach Ethernet. W analizowanym zdjęciu sterownika widać port, który wizualnie przypomina złącze RJ-45, co wskazuje na jego przeznaczenie do komunikacji w sieci komputerowej. Złącze to obsługuje 8-pinowe połączenia, co pozwala na przesyłanie danych z odpowiednią szybkością i stabilnością. W kontekście przemysłowym, RJ-45 jest powszechnie wykorzystywane w różnych zastosowaniach, takich jak automatyzacja procesów, monitoring czy integracja z systemami SCADA. Używanie RJ-45 w sterownikach przemysłowych jest zgodne z normami, co zapewnia interoperacyjność sprzętu i oprogramowania, a także ułatwia serwisowanie i modernizację systemów. Dodatkowo, złącze RJ-45 jest znane z łatwości montażu oraz dostępności, co czyni je preferowanym wyborem w wielu aplikacjach. Zrozumienie zastosowania złącza RJ-45 jest kluczowe dla efektywnego projektowania i wdrażania systemów komunikacyjnych.

Rozpocznij nowy egzamin

Powrót do strony głównej
