Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 11 grudnia 2025 21:44
Data zakończenia: 11 grudnia 2025 22:02

Egzamin zdany!

Wynik: 22/40 punktów (55,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakiego zestawu narzędzi potrzebujesz do złożenia aparatury oraz wykonania połączeń elektrycznych w rozdzielnicy w mieszkaniu?

A. Szczypce do cięcia przewodów, przyrząd do ściągania powłoki, przyrząd do ściągania izolacji, zestaw wkrętaków

B. Szczypce monterskie uniwersalne, młotek, przyrząd do ściągania powłoki, przyrząd do ściągania izolacji

C. Szczypce monterskie uniwersalne, nóż monterski, przymiar taśmowy, przyrząd do ściągania izolacji, wkrętarka

D. Szczypce do zaciskania końcówek, przyrząd do ściągania powłoki, nóż monterski, zestaw wkrętaków

Wybór narzędzi do montażu nie jest taki prosty, jakby się mogło wydawać. Odpowiedzi, które nie zawierają kluczowych narzędzi, takich jak szczypce do cięcia, czy przyrząd do ściągania powłoki, to poważny błąd. Szczypce uniwersalne mogą być fajne, ale nie do obcinania przewodów, bo można je łatwo uszkodzić. A młotek, serio? To narzędzie budowlane, nie elektryczne – może nie być idealne w tej sytuacji. Jak nie masz odpowiednich narzędzi do ściągania izolacji, to ograniczasz swoje możliwości przy robieniu porządnych połączeń, a to już prosta droga do problemów. Twój zestaw narzędzi powinien być na pewno skompletowany w sposób przemyślany, bo inaczej możesz mieć kłopoty z bezpieczeństwem. Rozumienie, jak różne narzędzia ze sobą współpracują, jest kluczowe w tej branży.

Pytanie 2

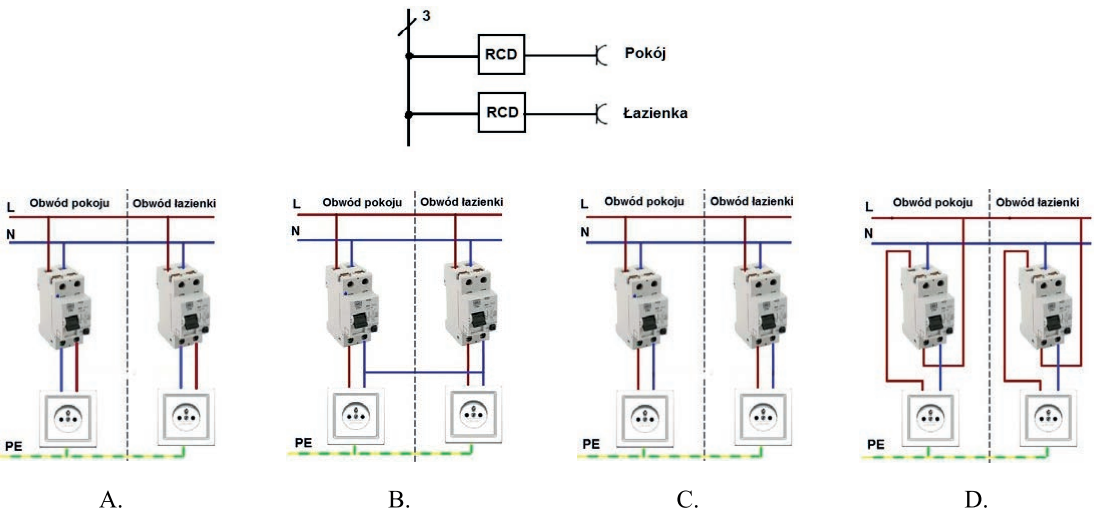

Na którym rysunku przedstawiono poprawny sposób podłączenia dwóch wyłączników RCD zgodnie ze schematem?

A. A.

B. B.

C. C.

D. D.

Odpowiedź C jest poprawna, gdyż ilustruje prawidłowy sposób podłączenia dwóch wyłączników RCD, co jest kluczowe dla zapewnienia bezpieczeństwa w instalacjach elektrycznych. Rozdzielenie obwodów dla pokoju i łazienki oraz zastosowanie osobnych wyłączników RCD dla każdego z nich gwarantuje, że w przypadku wystąpienia awarii w jednym z obwodów, drugi obwód pozostanie funkcjonalny. To podejście jest zgodne z zaleceniami normy PN-IEC 61008, która podkreśla znaczenie stosowania wyłączników różnicowoprądowych w miejscach o zwiększonym ryzyku, takich jak łazienki. Dodatkowo, stosowanie RCD w oddzielnych obwodach minimalizuje ryzyko porażenia prądem, co jest niezwykle istotne w kontekście ochrony użytkowników. W praktyce, odpowiedni dobór wyłączników RCD oraz ich lokalizacja w instalacji poprawia nie tylko bezpieczeństwo, ale także komfort użytkowania. Przykładowo, w przypadku awarii w obwodzie łazienkowym, użytkownicy pokoju nie będą narażeni na problemy związane z brakiem zasilania, co może być szczególnie istotne w codziennym użytkowaniu.

Pytanie 3

Jakie z poniższych działań jest uznawane za czynność konserwacyjną w instalacji elektrycznej?

A. Modernizacja rozdzielnicy instalacji elektrycznej

B. Wymiana uszkodzonych źródeł światła

C. Zmiana rodzaju użytych przewodów

D. Instalacja dodatkowego gniazda elektrycznego

Wymiana uszkodzonych źródeł światła to naprawdę ważna sprawa, jeśli chodzi o dbanie o instalację elektryczną. To nie tylko poprawia oświetlenie, co jest kluczowe dla komfortu ludzi, ale także dba o ich bezpieczeństwo. Uszkodzone żarówki czy świetlówki mogą być niebezpieczne, bo mogą prowadzić do pożarów czy porażenia prądem, jeśli ich nie wymienimy na czas. Z tego, co wiem, zgodnie z normami PN-IEC 60364, regularne sprawdzanie i konserwacja, w tym wymiana źródeł światła, powinny się odbywać w ustalonych odstępach czasowych. Dzięki temu wszystko działa sprawnie i bez pieprzenia. Przykładowo, zamiana tradycyjnych żarówek na LEDy nie tylko oszczędza prąd, ale też dłużej działają, a to jest korzystne zarówno dla portfela, jak i dla środowiska.

Pytanie 4

Podczas inspekcji świeżo zrealizowanej instalacji elektrycznej nie ma potrzeby weryfikacji

A. wyboru i oznakowania przewodów

B. wartości natężenia oświetlenia na stanowiskach pracy

C. wyboru zabezpieczeń oraz urządzeń

D. rozmieszczenia tablic informacyjnych i ostrzegawczych

Wartość natężenia oświetlenia na stanowiskach pracy nie jest bezpośrednio związana z podstawowymi wymaganiami, jakimi są bezpieczeństwo i sprawność instalacji elektrycznej. W kontekście nadzoru nad nowo wykonanymi instalacjami, ważniejsze jest upewnienie się, że instalacja jest zgodna z normami oraz dobrze zorganizowana pod względem zabezpieczeń, oznaczeń i tablic informacyjnych. Obowiązki związane z badaniem natężenia oświetlenia są zazwyczaj związane z ergonomią pracy i komfortem użytkowników, co zalicza się do bardziej szczegółowych aspektów eksploatacji. W praktyce, standardy takie jak PN-EN 12464-1 oferują wytyczne dotyczące oświetlenia miejsc pracy, ale przed przystąpieniem do pomiarów natężenia, należy upewnić się, że sama instalacja elektryczna działa sprawnie i jest bezpieczna.

Pytanie 5

Przygotowując się do wymiany uszkodzonego gniazda siłowego w instalacji elektrycznej, po odłączeniu zasilania w obwodzie tego gniazda, należy przede wszystkim

A. rozłożyć dywanik izolacyjny w rejonie pracy

B. oznaczyć obszar roboczy

C. poinformować dostawcę energii

D. zabezpieczyć obwód przed przypadkowym włączeniem zasilania

Zabezpieczenie obwodu przed przypadkowym załączeniem napięcia jest kluczowym krokiem w procesie wymiany gniazda siłowego. Po wyłączeniu napięcia, aby zapewnić bezpieczeństwo, należy zastosować odpowiednie środki, takie jak umieszczenie blokady na wyłączniku, co uniemożliwi jego przypadkowe włączenie. W przeciwnym razie, nieodpowiednie działanie lub nieuwaga mogą prowadzić do poważnych wypadków, takich jak porażenie prądem. Przykładem dobrych praktyk w branży elektrycznej jest stosowanie tabliczek informacyjnych ostrzegających, że obwód jest wyłączony i nie należy go włączać. Dodatkowo, w przypadku pracy w większych instalacjach, warto stosować procedury lockout/tagout (LOTO), które są standardem w zapobieganiu nieautoryzowanemu włączeniu urządzeń. Te praktyki są zgodne z normami bezpieczeństwa, co minimalizuje ryzyko wypadków w miejscu pracy.

Pytanie 6

Który element oznaczony jest na przedstawionym schemacie symbolem literowym dT?

A. Bezpiecznik.

B. Przekaźnik termobimetalowy.

C. Wyłącznik silnikowy.

D. Rozłącznik.

Wybór odpowiedzi dotyczącej wyłącznika silnikowego, bezpiecznika lub rozłącznika świadczy o pewnych nieporozumieniach dotyczących funkcji oraz zastosowania tych urządzeń w obwodach elektrycznych. Wyłącznik silnikowy, choć również używany do ochrony silników, działa na zasadzie mechanicznego odłączenia zasilania w przypadku wykrycia awarii, co czyni go innym typem zabezpieczenia. Z kolei bezpiecznik ma na celu przeciwdziałanie zwarciom poprzez przerywanie obwodu w wyniku nadmiernego prądu, jednak nie monitoruje on stanu temperatury, co czyni go nieodpowiednim w kontekście przeciążeń spowodowanych długotrwałymi obciążeniami, które mogą być bardziej niebezpieczne, ale nie muszą natychmiast prowadzić do zwarcia. Rozłącznik natomiast nie zapewnia automatycznego wyłączenia w wyniku przeciążenia - jest to urządzenie służące do ręcznego odłączania obwodu, a jego działanie jest ograniczone do zastosowań, gdzie nie wymagana jest automatyka. Wybór nieprawidłowej odpowiedzi może wynikać z braku zrozumienia różnic między tymi urządzeniami oraz ich specyficznych zastosowań w obwodach elektrycznych. W praktyce, kluczowe jest stosowanie właściwych zabezpieczeń zgodnych z charakterystyką obciążenia oraz wymaganiami norm przemysłowych, co pozwala na efektywne i bezpieczne zarządzanie urządzeniami elektrycznymi.

Pytanie 7

Która zależność musi być spełniona podczas wymiany uszkodzonych przewodów instalacji elektrycznej i ewentualnej zmiany ich zabezpieczeń nadprądowych?

I_z – prąd obciążalności długotrwałej przewodu

I_b – prąd znamionowy zabezpieczenia przeciążeniowego

I_B – prąd wynikający z przewidywanej mocy przesyłanej przewodem

A. IN ≤ IB ≤ IZ

B. IB ≤ IZ ≤ IN

C. IB ≤ IN ≤ IZ

D. IZ ≤ IN ≤ IB

Wybór odpowiedzi, która nie spełnia relacji IB ≤ IN ≤ IZ, prowadzi do nieprawidłowego rozumienia zasad projektowania instalacji elektrycznych. Niektóre z niepoprawnych odpowiedzi sugerują, że prąd obciążenia może być większy od prądu znamionowego zabezpieczenia, co jest fundamentalnym błędem. Taki błąd może prowadzić do sytuacji, w której zabezpieczenie nie zadziała w odpowiednim momencie, co z kolei skutkuje przegrzaniem przewodów i ich uszkodzeniem. Istotne jest, aby pamiętać, że prąd znamionowy zabezpieczenia powinien być zawsze dostosowany do przewidywanego obciążenia; w przeciwnym razie może dojść do ryzyka awarii. Ponadto, nieodpowiednie przypisanie wartości prądu obciążenia w stosunku do obciążalności przewodów prowadzi do nieefektywnego działania całej instalacji. Zgodnie z normami, przed przystąpieniem do wymiany przewodów lub zmiany zabezpieczeń, należy dokładnie obliczyć zarówno IB, jak i IZ oraz zrozumieć, jak te wartości wpływają na dobór IN. Ignorowanie tych zasad może prowadzić do kosztownych błędów w instalacji elektrycznej, które mogą zagrażać bezpieczeństwu użytkowników i mienia.

Pytanie 8

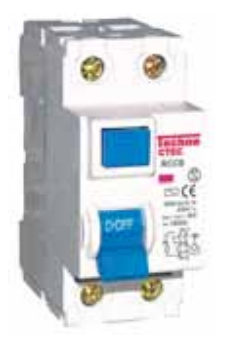

Aparat pokazany na zdjęciu chroni instalację elektryczną mieszkania przed

A. przeciążeniem.

B. przepięciem.

C. upływem prądu.

D. zwarciem.

Odpowiedzi, które wskazują na przepięcie, przeciążenie czy zwarcie, zawierają istotne nieporozumienia dotyczące funkcji wyłącznika różnicowoprądowego. Przepięcia to nagłe wzrosty napięcia, które mogą wystąpić na skutek wyładowań atmosferycznych lub awarii sieci energetycznej. Choć mogą one prowadzić do uszkodzenia urządzeń elektrycznych, wyłącznik RCD nie jest zaprojektowany do ich detekcji czy ochrony przed nimi. Z kolei przeciążenie dotyczy sytuacji, w której przez obwód płynie zbyt duży prąd, co prowadzi do przegrzewania się przewodów i potencjalnych pożarów. W takich przypadkach stosuje się zabezpieczenia nadprądowe, a nie wyłączniki różnicowoprądowe. Zwarcia natomiast to sytuacje, w których przewody fazowe stykają się ze sobą lub z przewodem neutralnym, co powoduje znaczny wzrost prądu. Ochrona przed zwarciem realizowana jest poprzez zastosowanie odpowiednich zabezpieczeń, takich jak bezpieczniki czy wyłączniki nadprądowe. Wyłącznik różnicowoprądowy chroni wyłącznie przed skutkami upływu prądu do ziemi i nie ma zdolności do monitorowania przepięć, przeciążeń ani zwarć, co jest kluczowe dla zrozumienia jego roli w instalacji elektrycznej. W związku z tym, nieprawidłowe zrozumienie funkcji RCD może prowadzić do błędnych decyzji związanych z bezpieczeństwem instalacji elektrycznej.

Pytanie 9

Jakie oznaczenie literowe odnosi się do przewodu przeznaczonego do zasilania mobilnych odbiorników?

A. OMY

B. LY

C. YAKY

D. YDY

Oznaczenie OMY dotyczy przewodów przeznaczonych do zasilania odbiorników przenośnych, takich jak urządzenia elektryczne wykorzystywane w budownictwie, na eventach czy w przemyśle. Przewody te charakteryzują się elastycznością, co umożliwia ich łatwe dopasowanie do różnych warunków pracy. Zazwyczaj są wykonane z miękkiego PVC, co sprawia, że są odporne na uszkodzenia mechaniczne oraz wpływ warunków atmosferycznych. OMY posiadają także odpowiednie zabezpieczenia przed przeciążeniem oraz zwarciem, co jest kluczowe w kontekście użytkowania mobilnego. W praktyce przewody te są wykorzystywane w takich aplikacjach jak zasilanie narzędzi elektrycznych, oświetlenia scenicznego czy innych urządzeń wymagających mobilności. Dobrą praktyką jest przestrzeganie norm IEC 60227 oraz PN-HD 60364, które regulują kwestie bezpieczeństwa i wydajności przewodów elektrycznych w kontekście ich zastosowań przenośnych.

Pytanie 10

W jakich okolicznościach instalacja elektryczna nie wymaga konserwacji ani naprawy?

A. Gdy użytkowanie instalacji stwarza zagrożenie dla bezpieczeństwa personelu lub otoczenia

B. Gdy stan techniczny instalacji jest niedostateczny lub wartości jej parametrów są poza zakresem określonym w instrukcji eksploatacji

C. Kiedy zostanie zauważone uszkodzenie instalacji elektrycznej

D. Kiedy prowadzone są prace konserwacyjne w obiekcie, na przykład malowanie ścian

Odpowiedź wskazująca, że instalacja elektryczna nie musi być poddawana konserwacji w przypadku przeprowadzania prac konserwacyjnych, takich jak malowanie ścian, jest prawidłowa, ponieważ w tym kontekście nie zachodzi ryzyko uszkodzenia instalacji ani zagrożenie dla bezpieczeństwa. W rzeczywistości, prace konserwacyjne są często planowane i wykonywane w sposób, który minimalizuje ryzyko dla istniejącej instalacji. Przykładowo, przed rozpoczęciem malowania należy zabezpieczyć gniazdka elektryczne i kable, co pozwala na bezpieczne i zgodne z normami ISO i PN wykonywanie takich prac. Dobrą praktyką jest również przeprowadzenie przeglądu stanu instalacji przed rozpoczęciem jakichkolwiek działań konserwacyjnych, aby upewnić się, że nie ma ukrytych usterek, które mogłyby wpłynąć na bezpieczeństwo. Ostatecznie, przestrzeganie regularnych harmonogramów konserwacji i inspekcji jest kluczowe dla utrzymania bezpieczeństwa oraz wydajności instalacji elektrycznych.

Pytanie 11

Jakie zadanie dotyczy konserwacji instalacji elektrycznej?

A. Instalacja dodatkowego gniazda elektrycznego

B. Zmiana rodzaju zastosowanych przewodów

C. Modernizacja rozdzielnicy instalacji elektrycznej

D. Wymiana uszkodzonych źródeł światła

Wymiana zepsutych źródeł światła to naprawdę istotny kawałek roboty przy konserwacji instalacji elektrycznej. Chodzi o to, żeby nasze oświetlenie działało bez zarzutu i żeby użytkownicy czuli się bezpiecznie. Jak żarówki czy świetlówki się psują, to mogą zdarzyć się nieprzewidziane awarie, a czasem może być to nawet niebezpieczne i prowadzić do pożaru. Fajnie jest pamiętać o regularnej wymianie, bo to zgodne z normami, na przykład PN-EN 50110-1, które mówią, jak dbać o instalacje elektryczne. Dobrym przykładem jest to, jak trzeba kontrolować stan źródeł światła w miejscach publicznych. Ich awaria to nie tylko niewygoda, ale także może zagrażać bezpieczeństwu ludzi. A jeśli wymieniamy te źródła światła na czas, to także dbamy o efektywność energetyczną, co jest zgodne z normami ochrony środowiska.

Pytanie 12

Jakie kroki oraz w jakiej kolejności należy wykonać przy wymianie uszkodzonego łącznika?

A. Odłączyć zasilanie, sprawdzić brak zasilania, wymontować uszkodzony łącznik

B. Wymontować uszkodzony łącznik, odłączyć zasilanie, sprawdzić ciągłość połączeń

C. Załączyć zasilanie, sprawdzić ciągłość połączeń, wymontować uszkodzony łącznik

D. Odłączyć zasilanie, wymontować uszkodzony łącznik, sprawdzić ciągłość połączeń

Nieprawidłowe odpowiedzi opierają się na błędnych zasadach bezpieczeństwa i procedurach wykonywania prac elektrycznych. Przykładowo, propozycja rozpoczynająca się od załączenia napięcia jest fundamentalnie wadliwa. Włączenie zasilania przed jakąkolwiek weryfikacją stanu instalacji elektrycznej stwarza poważne ryzyko dla zdrowia i życia wykonawcy. Ponadto, sprawdzenie ciągłości połączeń przed upewnieniem się, że nie ma napięcia, jest niewłaściwe, ponieważ pomiar ciągłości w obwodzie z napięciem może prowadzić do uszkodzeń miernika lub, co gorsza, do porażenia prądem. Następnie, co do wymontowania uszkodzonego łącznika, nie powinno się go demontować bez wcześniejszego potwierdzenia, że cały obwód jest bezpieczny. Typowym błędem myślowym w tych podejściach jest zaufanie do założeń, że obwód jest wyłączony lub bezpieczny bez wcześniejszego sprawdzenia. Ignorowanie podstawowych procedur bezpieczeństwa może prowadzić do tragicznych konsekwencji, dlatego tak ważne jest przestrzeganie kolejności działań w zgodzie z ogólnie przyjętymi normami i przepisami, które mają na celu ochronę osób wykonujących takie prace. W każdej sytuacji związanej z pracą w instalacjach elektrycznych kluczowe jest stosowanie się do procedur, które zapewniają zarówno bezpieczeństwo, jak i prawidłowe działanie systemu. W tym kontekście, doświadczenie i świadomość potencjalnych zagrożeń są niezwykle istotne.

Pytanie 13

Do zacisku odbiornika podłączonego na stałe w instalacji TN-S oznaczonego symbolem graficznym przedstawionym na rysunku należy podłączyć przewód

A. wyrównawczy.

B. odgromowy.

C. neutralny.

D. ochronny.

Wybór odpowiedzi "ochronny" jest trafiony! W instalacji TN-S przewód, który widzisz na rysunku, to rzeczywiście przewód ochronny (PE). Jego głównym zadaniem jest ochrona użytkowników przed porażeniem prądem. Dzięki temu przewód odprowadza niebezpieczne napięcia do ziemi, co zmniejsza ryzyko wypadków. W systemach TN-S przewód ochronny jest oddzielony od neutralnego (N), co jest zgodne z zasadami bezpieczeństwa. Ważne, żeby ten przewód był dobrze podłączony, bo wtedy ochronne urządzenia, jak wyłącznik różnicowoprądowy, będą działać tak jak powinny. Dobrze jest też regularnie sprawdzać, czy przewody ochronne są w dobrym stanie, żeby mieć pewność, że ich działanie jest skuteczne. Jeśli chcesz bardziej zgłębić temat, popatrz na normy PN-IEC 60364 i PN-HD 60364 – tam znajdziesz konkretne wytyczne dotyczące instalacji elektrycznych.

Pytanie 14

Który element instalacji elektrycznej przedstawiono na rysunku?

A. Wyłącznik priorytetowy.

B. Ogranicznik mocy.

C. Wyłącznik ciśnieniowy.

D. Ogranicznik przepięć.

Odpowiedź jest trafna! Na tym rysunku widzimy urządzenie elektryczne, które ma oznaczenia związane z mocą, takie jak Pm. Ogranicznik mocy odgrywa naprawdę ważną rolę w nowoczesnych instalacjach elektrycznych. Jego zadaniem jest pilnowanie i regulowanie, ile energii zużywamy, co pomaga uniknąć przepięć i przeciążeń. W praktyce, takie urządzenia często spotykamy w obiektach komercyjnych i przemysłowych, gdzie ryzyko przekroczenia przydzielonej mocy jest spore. Dzięki temu, osoby zarządzające instalacjami mogą lepiej kontrolować zużycie prądu, co przekłada się na niższe koszty i większe bezpieczeństwo. Co więcej, ograniczniki mocy muszą być zgodne z europejskimi normami, jak na przykład EN 61000, które mówią o jakości energii elektrycznej oraz o ochronie instalacji przed napięciami, które są za wysokie.

Pytanie 15

Którą klasę ochronności posiada oprawa oświetleniowa oznaczona przedstawionym symbolem graficznym?

A. Klasę I

B. Klasę 0

C. Klasę III

D. Klasę II

Odpowiedź "Klasę I" jest prawidłowa, ponieważ symbol przedstawiony na zdjęciu jednoznacznie wskazuje na tę klasę ochronności. Klasa I opraw oświetleniowych charakteryzuje się tym, że są one wyposażone w uziemienie, co jest kluczowe dla bezpieczeństwa użytkowników. Uziemienie zapewnia, że w przypadku wystąpienia awarii, prąd będzie odprowadzany do ziemi, minimalizując ryzyko porażenia elektrycznego. W praktyce, oprawy tej klasy stosowane są w miejscach, gdzie istnieje ryzyko kontaktu z wodą lub w obiektach przemysłowych, gdzie warunki eksploatacji są trudniejsze. Warto zauważyć, że zgodnie z normą IEC 60598-1, wszystkie oprawy oświetleniowe klasy I muszą posiadać odpowiednie połączenie z przewodem ochronnym. W konsekwencji, stosowanie opraw klasy I w odpowiednich warunkach zwiększa bezpieczeństwo, co jest zgodne z najlepszymi praktykami w branży elektrycznej.

Pytanie 16

Jaką najwyższą wartość powinien mieć wyłącznik silnikowy, chroniący trójfazowy silnik indukcyjny klatkowy o prądzie znamionowym równym 11,1 A, aby zabezpieczyć go przed przeciążeniem przy jednoczesnym zachowaniu możliwości znamionowego obciążenia momentem hamującym?

A. 12,2 A

B. 10,5 A

C. 11,7 A

D. 11,1 A

Ustawienie wyłącznika silnikowego na wartość niższą od znamionowego prądu silnika, jak 10,5 A czy 11,1 A, prowadzi do nieprawidłowego działania całego układu. Tego rodzaju decyzje są często wynikiem błędnego rozumienia zasad działania wyłączników silnikowych i ich roli w systemach zabezpieczeń. Ustawienie na 10,5 A spowoduje, że silnik będzie narażony na częste wyłączenia w momentach przeciążenia, co może prowadzić do nadmiernego zużycia podzespołów, a ostatecznie do awarii. Ponadto, prąd znamionowy 11,1 A nie powinien być wykorzystywany jako maksymalna wartość dla wyłącznika. Zastosowanie tej wartości może zaszkodzić silnikowi, ponieważ nie da mu możliwości pracy w pełnym zakresie obciążenia. Wyłącznik nastawiony na 11,7 A wciąż nie zapewni wystarczającej ochrony, ponieważ jego wartość bliska prądowi znamionowemu nie uwzględnia bezpiecznego marginesu dla chwilowych obciążeń. W praktyce powinno się zawsze przewidywać krótkotrwałe wzrosty prądu, co wiąże się z potrzebą ustawienia wyłącznika na poziomie o 10% wyższym niż prąd znamionowy. Dlatego kluczowe jest zrozumienie, że zabezpieczeń nie można ustawiać na wartościach zbyt niskich, ponieważ prowadzi to do nieefektywnej pracy silnika oraz zwiększa ryzyko jego uszkodzenia.

Pytanie 17

Który z podanych łączników elektrycznych jest przeznaczony do osobnego sterowania dwiema sekcjami oświetlenia w żyrandolu?

A. Schodowy

B. Krzyżowy

C. Świecznikowy

D. Dwubiegunowy

Świecznikowy łącznik instalacyjny jest zaprojektowany w taki sposób, aby umożliwiać niezależne sterowanie różnymi sekcjami źródeł światła w lampach, w tym żyrandolach. Jego konstrukcja pozwala na włączenie i wyłączenie poszczególnych źródeł światła, co jest szczególnie przydatne w przypadku żyrandoli z wieloma żarówkami. Dzięki temu użytkownik może dostosować natężenie oświetlenia w pomieszczeniu w zależności od potrzeb, co zwiększa funkcjonalność i komfort użytkowania. Przykładowo, w jadalni, gdzie często zasiadamy z rodziną lub gośćmi, można włączyć tylko kilka żarówek, aby stworzyć przytulną atmosferę. Zastosowanie łącznika świecznikowego jest zgodne z ogólnymi normami instalacji elektrycznych, które zalecają elastyczność w sterowaniu oświetleniem. Dobrą praktyką w projektowaniu systemów oświetleniowych jest również uwzględnienie możliwości dalszej rozbudowy instalacji oraz zastosowanie łączników, które umożliwiają późniejszą modyfikację układów oświetleniowych.

Pytanie 18

W której ze stref wskazanych na rysunku należy zainstalować łącznik oświetlenia głównego pomieszczenia?

A. SH-s (2)

B. SP-d (2)

C. SP-d (1)

D. SH-s (1)

Odpowiedź SP-d (2) jest poprawna, ponieważ zgodnie z normami budowlanymi w Polsce, łącznik oświetlenia głównego powinien być zainstalowany w łatwo dostępnym miejscu, zazwyczaj w pobliżu drzwi wejściowych do pomieszczenia. Umieszczenie łącznika w strefie SP-d (2) jest zgodne z zaleceniami dotyczącymi ergonomii i użyteczności, co pozwala użytkownikom na wygodne włączanie i wyłączanie światła od razu po wejściu do pomieszczenia. W przypadku strefy SP-d (2), łącznik znajduje się po prawej stronie drzwi, co jest standardowym rozwiązaniem w projektowaniu wnętrz, ułatwiającym dostęp do oświetlenia. Taki układ zwiększa komfort użytkowania oraz zapewnia większe bezpieczeństwo, gdyż pozwala na szybkie oświetlenie pomieszczenia, eliminując ryzyko potknięcia się w ciemności. Dobrą praktyką jest także umieszczanie łączników na odpowiedniej wysokości, co dodatkowo zwiększa ich funkcjonalność. Zastosowanie się do tych norm jest kluczowe w każdym projekcie budowlanym, aby zapewnić optymalne warunki użytkowania oraz zgodność z przepisami prawa budowlanego.

Pytanie 19

Której końcówki wkrętaka należy użyć do demontażu wyłącznika nadprądowego z szyny TH 35?

A. Końcówki 1.

B. Końcówki 2.

C. Końcówki 4.

D. Końcówki 3.

Końcówka 2. jest właściwym rozwiązaniem, ponieważ wyłączniki nadprądowe montowane na szynie TH 35 wymagają użycia wkrętaka o płaskiej końcówce do ich demontażu. Końcówka płaska zapewnia odpowiednią stabilność i precyzję podczas wkręcania i wykręcania śrub mocujących, co jest kluczowe w kontekście pracy z instalacjami elektrycznymi. Użycie odpowiedniego narzędzia minimalizuje ryzyko uszkodzenia złączy oraz zwiększa bezpieczeństwo pracy. Przykładowo, używając końcówki płaskiej, można z łatwością uzyskać dostęp do wyłącznika, co jest szczególnie istotne w przypadku rutynowych przeglądów lub konserwacji instalacji elektrycznych. Standardy branżowe zalecają korzystanie z narzędzi, które są dostosowane do specyfiki montażu, dlatego znajomość odpowiednich końcówek wkrętaka, jak w tym przypadku, jest niezbędna dla każdego elektryka.

Pytanie 20

Jaka jest minimalna wartość rezystancji izolacji przewodu, gdy mierzymy induktorem w sieci o napięciu znamionowym badanego obwodu U < 500 V?

A. < 0,25 MΩ

B. ≥ 0,25 MΩ

C. < 0,5 MΩ

D. ≥ 0,5 MΩ

Odpowiedzi, które podają wartości rezystancji izolacji poniżej 0,5 MΩ, nie są odpowiednie. Nie spełniają one podstawowych wymagań, co może być niebezpieczne. Wartości < 0,25 MΩ czy < 0,5 MΩ nie dają dobrego poziomu izolacji, co prowadzi do ryzyka porażenia prądem lub uszkodzenia sprzętu. W zasadzie, jeżeli rezystancja jest poniżej 0,5 MΩ, to może to oznaczać problemy z izolacją przewodów. To z kolei może prowadzić do naprawdę poważnych konsekwencji, jak pożary. Często myli się wartości rezystancji, chcąc uprościć pomiary, ale to jest naprawdę ryzykowne w kontekście bezpieczeństwa elektrycznego. Należy pamiętać, że dobra izolacja chroni nie tylko osoby pracujące w pobliżu, ale również sprzęt i systemy. Gdy wartości rezystancji są niższe niż wymagane 0,5 MΩ, może to wynikać z niewłaściwego stanu instalacji lub zużycia materiałów izolacyjnych. To jeszcze bardziej podkreśla, jak ważne są regularne kontrole i pomiary, żeby wszystko było zgodne z normami bezpieczeństwa instalacji elektrycznych.

Pytanie 21

Określ typ usterki, która blokuje załączenie prawidłowego wyłącznika różnicowoprądowego zainstalowanego w systemie elektrycznym?

A. Zwarcie doziemne przewodu neutralnego

B. Przerwa w przewodzie ochronnym

C. Przerwa w przewodzie neutralnym

D. Uszkodzenie izolacji przewodu ochronnego

Uszkodzenie izolacji przewodu ochronnego, przerwa w przewodzie neutralnym oraz przerwa w przewodzie ochronnym to zjawiska, które mogą wpływać na bezpieczeństwo instalacji elektrycznej, lecz nie są bezpośrednio związane z niemożnością załączenia wyłącznika różnicowoprądowego. Przede wszystkim, uszkodzenie izolacji przewodu ochronnego oznacza, że przewód ten może przewodzić prąd do uziemienia, co z kolei może prowadzić do niebezpiecznych sytuacji, ale nie uniemożliwia załączenia RCD. Podobnie, przerwa w przewodzie neutralnym może wpłynąć na stabilność pracy urządzeń, jednak RCD może funkcjonować, jeżeli prąd wpływający i wypływający są zgodne, nawet gdy przewód neutralny jest przerwany przy końcach obwodu. Przerwa w przewodzie ochronnym jest niebezpieczna i może być powodem zagrożenia, ale nie działa bezpośrednio na zasadzie RCD. Typowe błędy myślowe prowadzące do takich nieprawidłowych wniosków mogą obejmować mylenie funkcji przewodów neutralnych i ochronnych oraz niezrozumienie zasady działania wyłączników różnicowoprądowych. Wiedza na temat tych zjawisk jest kluczowa dla bezpiecznego projektowania i eksploatacji instalacji elektrycznych, a ich nieznajomość może prowadzić do poważnych konsekwencji w zakresie bezpieczeństwa użytkowników oraz całych systemów elektrycznych.

Pytanie 22

Którą wstawkę kalibrową należy zastosować do podstawy bezpiecznikowej przeznaczonej dla wkładki topikowej typu D o oznaczeniu literowym gG i prądzie znamionowym 25 A?

A. Wstawkę 3.

B. Wstawkę 1.

C. Wstawkę 2.

D. Wstawkę 4.

Wybór niewłaściwej wstawki kalibrowej często wynika z braku zrozumienia zasad działania wkładek topikowych i ich klasyfikacji. Użytkownicy mogą błędnie sądzić, że dowolna wstawka kalibrowa, np. wstawkę 1 lub 2, mogłaby spełniać wymagania dla wkładki topikowej 25 A. W rzeczywistości każda wstawka ma swoje specyficzne parametry prądowe i napięciowe, które są krytyczne dla bezpieczeństwa instalacji. Wstawki, które nie są odpowiednio dobrane, mogą nie zadziałać w sytuacji przeciążenia, co prowadzi do poważnych awarii. Przykładowo, zastosowanie wstawki 1, która ma inne parametry prądowe, może skutkować brakiem ochrony w razie zwarcia, co naraża instalację na ryzyko uszkodzenia sprzętu lub pożaru. Warto również pamiętać, że normy IEC 60269 wyraźnie określają, jakie wstawki powinny być używane z określonymi wkładkami topikowymi. Ignorowanie tych norm i zasad może prowadzić do nieodwracalnych konsekwencji. Dlatego kluczowe jest, aby przed dokonaniem wyboru wstawki kalibrowej dokładnie zapoznać się z dokumentacją techniczną oraz standardami dotyczącymi zabezpieczeń elektrycznych.

Pytanie 23

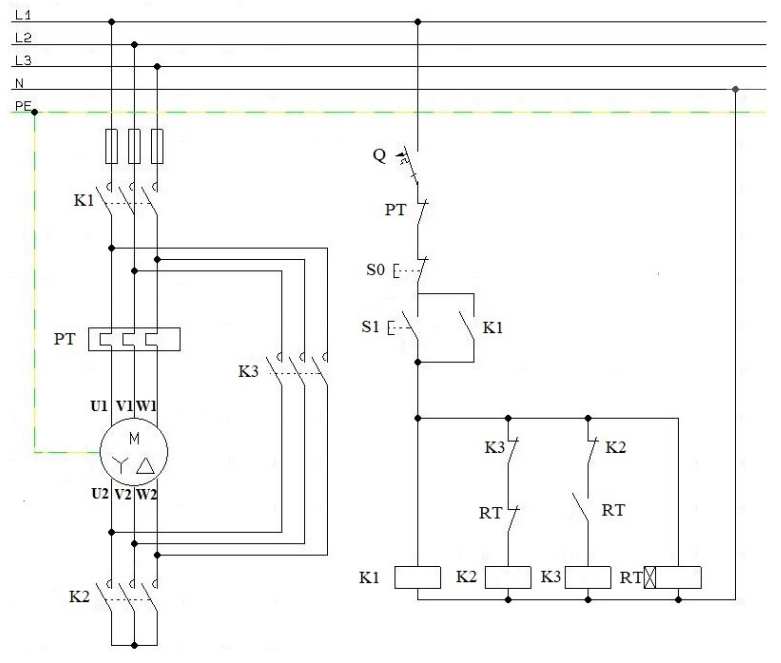

Który element przedstawionego na rysunku układu zasilania i sterowania silnikiem indukcyjnym steruje przełączeniem układu styczników łączących uzwojenia silnika w gwiazdę i w trójkąt?

A. Przekaźnik czasowy.

B. Wyłącznik silnikowy.

C. Przycisk sterujący zwrotny NO.

D. Przycisk sterujący zwrotny NC.

Niezrozumienie roli przekaźnika czasowego w układzie zasilania i sterowania silnikiem indukcyjnym jest powszechnym błędem, który może prowadzić do niewłaściwego doboru elementów sterujących. Wyłącznik silnikowy, mimo że jest istotnym elementem w układzie, nie pełni funkcji przełączania uzwojeń silnika pomiędzy trybami pracy. Jego zadaniem jest ochrona silnika przed przeciążeniem oraz zwarciem, a nie zapewnienie odpowiedniego czasu przełączenia. Przekaźnik czasowy jest natomiast zaprojektowany z myślą o wprowadzeniu opóźnienia, co jest kluczowe w procesie przełączenia uzwojeń. Kolejnym błędnym podejściem jest użycie przycisku sterującego zwrotnego NO lub NC, które służą do interakcji z operatorem, a nie do automatycznego zarządzania cyklem pracy silnika. Można je używać do ręcznego włączania i wyłączania urządzeń, ale nie są zaprojektowane do pracy w trybie automatycznym, gdzie wymagana jest synchronizacja czasowa. Zrozumienie tych różnic i prawidłowych zastosowań elementów automatyki jest kluczowe dla prawidłowego działania układów zasilania i sterowania silnikami.

Pytanie 24

Ochronnik oznaczony symbolem graficznym pokazanym na rysunku reaguje na

A. zwarcie doziemne.

B. upływ prądu.

C. przeciążenie.

D. przepięcie.

Wybór odpowiedzi związanych z przeciążeniem, upływem prądu lub zwarciem doziemnym pokazuje niedostateczne zrozumienie funkcji ochronników w instalacjach elektrycznych. Przeciążenie polega na przekraczaniu maksymalnej dopuszczalnej wydajności prądowej, co prowadzi do przegrzewania się przewodów, ale ochrona przed tym zjawiskiem nie jest realizowana przez ochronnik przepięciowy, lecz przez inne urządzenia, takie jak wyłączniki nadprądowe. Upływ prądu dotyczy sytuacji, gdzie prąd elektryczny ucieka z obwodu do ziemi, co może być niebezpieczne, ale również nie jest bezpośrednio kontrolowane przez ochronniki przepięciowe. Z kolei zwarcie doziemne to awaria, w której przewód fazowy styka się z ziemią, co również nie jest zadaniem ochronników przepięciowych. Te pomyłki wynikają często z braku zrozumienia specyfiki działania różnych komponentów instalacji elektrycznej oraz ich roli w zapewnieniu bezpieczeństwa. Zastosowanie ochronników przepięciowych w odpowiednich miejscach, zgodnie z obowiązującymi normami, jak PN-EN 61643-11, jest kluczowe dla ochrony przed uszkodzeniami spowodowanymi przepięciami, a nie innymi rodzajami awarii, które wymagają innych rozwiązań.

Pytanie 25

W zakres inspekcji instalacji elektrycznej nie wchodzi

A. sprawdzenie oznaczeń obwodów i urządzeń zabezpieczających

B. weryfikacja poprawności oznaczeń przewodów neutralnych oraz ochronnych

C. ocena dostępu do urządzeń, co umożliwia ich wygodną obsługę oraz eksploatację

D. pomiar rezystancji uziemienia

Ocena dostępu do urządzeń, sprawdzenie oznaczenia obwodów i zabezpieczeń oraz sprawdzenie poprawności oznaczenia przewodów neutralnych i ochronnych to istotne elementy oględzin instalacji elektrycznej, które powinny być wykonywane regularnie. Ocena dostępu do urządzeń jest kluczowa, ponieważ zapewnia, że personel może wygodnie i bezpiecznie pracować z instalacją, a także szybko reagować w przypadku awarii. Sprawdzanie oznaczenia obwodów i zabezpieczeń oraz przewodów neutralnych i ochronnych pozwala na identyfikację potencjalnych problemów oraz zrozumienie struktury instalacji, co jest niezbędne do skutecznego zarządzania nią. Problemy takie jak niewłaściwe oznaczenie mogą prowadzić do poważnych zagrożeń, w tym do niebezpieczeństwa porażenia prądem lub uszkodzenia sprzętu. Powszechnym błędem jest mylenie tych elementów z pomiarem rezystancji uziemienia. Wiedza o różnicy między tymi czynnościami jest kluczowa, ponieważ każde z nich ma swoje unikalne cele i metody, a ich pomylenie może prowadzić do niewłaściwych wniosków co do stanu instalacji. Istotne jest, aby każda z tych czynności była przeprowadzana zgodnie z obowiązującymi normami i standardami, co gwarantuje bezpieczeństwo i efektywność systemu elektrycznego.

Pytanie 26

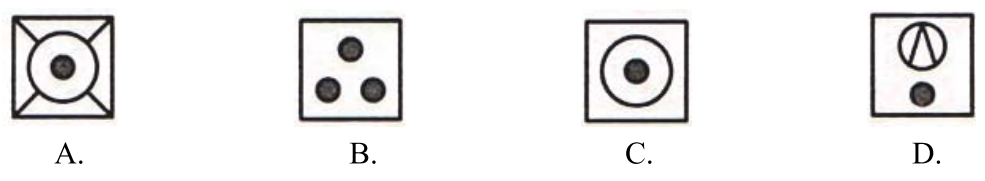

Symbol graficzny urządzenia AGD - suszarki, przedstawiono na rysunku

A. B.

B. A.

C. C.

D. D.

Odpowiedzi A, B i C odnoszą się do innych urządzeń AGD, co może prowadzić do nieporozumień przy identyfikacji symboli graficznych. Symbol A, przedstawiający zmywarkę do naczyń, jest często mylony z oznaczeniem suszarki, szczególnie przez osoby, które nie są zaznajomione z różnicami w symbolice. Zmywarka ma charakterystyczny symbol przedstawiający naczynia, co jest istotne w kontekście jej funkcji, ale nie ma nic wspólnego z obróbką tkanin. Symbol B, dotyczący kuchenki elektrycznej, również nie ma związku z suszarką, co może wynikać z niepoprawnego wnioskowania o podobieństwie kształtów czy form. Brak zrozumienia podstawowych różnic między tymi urządzeniami może prowadzić do błędnych wniosków. Przykładem może być mylenie funkcji kuchenki, która jest przeznaczona do gotowania, z suszarką, która służy do suszenia odzieży. Ostatecznie, symbol C przedstawia pralkę elektryczną, co także jest innym rodzajem urządzenia, które choć może mieć podobieństwo do suszarki, pełni zupełnie różne zadania w gospodarstwie domowym. Typowe błędy, które prowadzą do takich niepoprawnych wyborów, to ignorowanie kontekstu funkcjonalnego urządzenia, a także brak znajomości powszechnie stosowanych oznaczeń w branży AGD. Warto zapoznać się z tymi symbolami i ich znaczeniem, aby uniknąć nieporozumień w przyszłości.

Pytanie 27

Do których zacisków przekaźnika zmierzchowego przedstawionego na schemacie należy podłączyć czujnik światła?

A. 7 i 9

B. 10 i 12

C. N i 12

D. L i 10

Czujnik światła powinien być podłączony do zacisków 7 i 9 przekaźnika zmierzchowego, ponieważ te zaciski są przeznaczone do podłączenia zewnętrznych czujników. W praktyce, gdy zmierzchowy przekaźnik wykryje spadek natężenia światła, czujnik ten aktywuje przekaźnik, co pozwala na automatyczne włączanie lub wyłączanie oświetlenia w zależności od warunków oświetleniowych. Zgodnie z normami branżowymi, podłączanie czujników do właściwych zacisków jest kluczowe dla zapewnienia prawidłowego działania systemu. W przypadku zastosowań w inteligentnych domach, poprawne podłączenie czujnika światła do właściwych zacisków pozwala na efektywne zarządzanie energią, co jest zgodne z ideą zrównoważonego rozwoju. W praktyce, użytkownik może ustawić czujnik w odpowiedniej lokalizacji, aby optymalizować jego działanie, co z kolei wpływa na komfort i oszczędności energii.

Pytanie 28

Przedstawiona na rysunku puszka rozgałęźna przeznaczona jestdo instalacji elektrycznej natynkowejprowadzonej przewodami

A. w rurach winidurowych karbowanych.

B. na uchwytach.

C. w listwach elektroinstalacyjnych.

D. na izolatorach.

Prawidłowa odpowiedź to "na uchwytach", co jest zgodne z praktykami instalacji elektrycznych natynkowych. Puszki rozgałęźne przeznaczone do instalacji natynkowej muszą być montowane w sposób, który zapewnia łatwy dostęp do połączeń elektrycznych oraz ich właściwą ochronę. Montaż na uchwytach pozwala na stabilne osadzenie puszki, co jest kluczowe dla bezpieczeństwa instalacji. W przypadku instalacji natynkowych, elementy takie jak uchwyty są projektowane z myślą o prostym i szybkim montażu, co jest zgodne z normami budowlanymi i elektrycznymi. Dodatkowo, stosowanie uchwytów zmniejsza ryzyko uszkodzenia przewodów oraz ułatwia dalsze prace konserwacyjne. Przykładem praktycznego zastosowania puszek rozgałęźnych na uchwytach może być instalacja oświetlenia w pomieszczeniach, gdzie wymagana jest szybka interwencja w przypadku awarii. Warto również zaznaczyć, że według norm PN-IEC 60364, instalacje elektryczne powinny być projektowane z uwzględnieniem łatwego dostępu i bezpieczeństwa użytkowników.

Pytanie 29

Jaką liczbę klawiszy oraz zacisków ma tradycyjny jeden łącznik świecznikowy?

A. Jeden klawisz i cztery niezależne zaciski

B. Jeden klawisz i trzy niezależne zaciski

C. Dwa klawisze i trzy niezależne zaciski

D. Dwa klawisze i cztery niezależne zaciski

Klasyczny pojedynczy łącznik świecznikowy, znany również jako łącznik z podwójnym klawiszem, składa się z dwóch klawiszy oraz trzech niezależnych zacisków. Każdy klawisz pozwala na sterowanie oddzielnym obwodem elektrycznym, co umożliwia niezależne włączanie i wyłączanie dwóch źródeł światła lub innych urządzeń elektrycznych. Trzy zaciski są standardem w takim rozwiązaniu – dwa z nich służą do podłączenia fazy (zasilania), natomiast trzeci zacisk jest zaciskiem neutralnym lub wspólnym. Tego typu łączniki są powszechnie stosowane w instalacjach oświetleniowych, szczególnie w pomieszczeniach, gdzie chcemy kontrolować więcej niż jedno źródło światła za pomocą jednego urządzenia. Dzięki użyciu łącznika świecznikowego z dwoma klawiszami, możliwe jest oszczędzenie miejsca oraz ułatwienie dostępu do sterowania oświetleniem, co jest zgodne z nowoczesnymi standardami projektowania wnętrz oraz efektywności energetycznej.

Pytanie 30

Parametry której maszyny elektrycznej zapisano na przedstawionej tabliczce znamionowej?

A. Prądnicy synchronicznej.

B. Transformatora jednofazowego.

C. Dławika.

D. Silnika jednofazowego.

Tabliczka znamionowa, którą analizujesz, zawiera kluczowe informacje dotyczące silnika jednofazowego. W szczególności, moc znamionowa wynosząca 1.1 kW oraz prąd znamionowy 7.1 A są typowe dla tego typu silników, które są powszechnie stosowane w aplikacjach domowych oraz przemysłowych. Napięcie 230 V / 50 Hz wskazuje na standardowe parametry zasilania w Europie, co czyni ten silnik odpowiednim do zasilania z sieci elektrycznej. Dodatkowo, prędkość obrotowa 1400 min-1 sugeruje, że silnik jest przystosowany do zastosowań wymagających umiarkowanej prędkości, takich jak małe pompy czy wentylatory. Również obecność kondensatora rozruchowego, o wartości 160 µF/320V, jest charakterystyczna dla silników jednofazowych, które w przeciwieństwie do silników trójfazowych, często wymagają takiego elementu do uruchomienia. Takie silniki są szeroko stosowane w codziennych urządzeniach, takich jak pralki czy odkurzacze, co potwierdza ich znaczenie w nowoczesnym świecie. Zrozumienie tych parametrów jest kluczowe dla prawidłowego doboru silnika do konkretnej aplikacji, co jest zgodne z zasadami efektywnego projektowania systemów elektrycznych.

Pytanie 31

Jaka jest znamionowa sprawność silnika jednofazowego przy danych: P_N = 3,7 kW (moc mechaniczna), U_N = 230 V, I_N = 21,4 A oraz cos φ_N = 0,95?

A. 0,79

B. 0,71

C. 0,75

D. 0,95

Zrozumienie wyniku sprawności silnika wymaga znajomości pojęcia mocy, napięcia oraz prądu, a także współczynnika mocy. Odpowiedzi, które wskazują na wartości takie jak 0,95, 0,75 czy 0,71, opierają się na niepełnym zrozumieniu tych pojęć. Przykładowo, wybór 0,95 może sugerować, że użytkownik pomylił sprawność z współczynnikiem mocy, co jest powszechnym błędem. Współczynnik mocy jest miarą efektywności wykorzystania energii, ale nie mierzy strat samego silnika, dlatego nie może być bezpośrednio uznawany za sprawność. Z kolei wartości takie jak 0,75 czy 0,71 mogą wynikać z błędnego obliczenia lub nieprawidłowego zrozumienia danych wejściowych. Aby poprawnie ocenić sprawność silnika, kluczowe jest zrozumienie, że sprawność to stosunek mocy mechanicznej do mocy elektrycznej dostarczanej do silnika. Niskie wartości sprawności wskazują na wysokie straty energii, co jest niekorzystne w kontekście eksploatacji silników. W branży energetycznej, zgodnie z normami IEC, dąży się do maksymalizacji efektywności energetycznej, co oznacza, że silniki o sprawności poniżej 0,80 są uważane za nieefektywne. W praktyce, wybierając silnik, warto zwrócić uwagę na jego parametry, aby uniknąć wyższych kosztów eksploatacji i zapewnić lepszą wydajność systemu.

Pytanie 32

Instalacja elektryczna, której odbiorniki oznaczone są symbolem graficznym pokazanym na rysunku

A. ma uziemione przewodzące obudowy odbiorników.

B. nie posiada ochrony przed dotykiem pośrednim.

C. jest zasilana bardzo niskim napięciem.

D. posiada podwójną lub wzmocnioną izolację.

Wybór odpowiedzi innych niż "jest zasilana bardzo niskim napięciem" wskazuje na nieporozumienie dotyczące klasyfikacji urządzeń elektrycznych i ich właściwości. Przykładowo, stwierdzenie, że instalacja "ma uziemione przewodzące obudowy odbiorników" jest nieprawidłowe, ponieważ urządzenia klasy III nie wymagają uziemienia dla zapewnienia bezpieczeństwa. Uziemienie dotyczy głównie urządzeń klasy I, gdzie ochrona przed porażeniem elektrycznym realizowana jest poprzez uziemienie metalowej obudowy. Kolejna opcja, mówiąca o "podwójnej lub wzmocnionej izolacji", odnosi się także do urządzeń klasy II, które są zabezpieczone dodatkową izolacją, a nie do urządzeń klasy III. Twierdzenie, że urządzenie "nie posiada ochrony przed dotykiem pośrednim", jest mylące, ponieważ urządzenia klasy III są projektowane z myślą o minimalizacji ryzyka kontaktu z napięciem, korzystając z niskich wartości napięcia, co w praktyce oznacza, że nie ma zagrożenia dotyku pośredniego. Wreszcie, stwierdzenie, że "jest zasilana bardzo niskim napięciem" jest jedynym prawidłowym opisem, a błędne odpowiedzi wynikają z niepełnego zrozumienia klasyfikacji i bezpieczeństwa w elektryce, co jest kluczowe dla prawidłowego stosowania zasad ochrony w instalacjach elektrycznych.

Pytanie 33

Na rysunku przedstawiono przewód

A. o żyłach wielodrutowych w izolacji i powłoce polwinitowej, okrągły.

B. o żyłach jednodrutowych w izolacji i powłoce polwinitowej, płaski.

C. o żyłach jednodrutowych w izolacji i powłoce polwinitowej, okrągły.

D. o żyłach wielodrutowych w izolacji i powłoce polwinitowej, płaski.

Poprawna odpowiedź to przewód o żyłach jednodrutowych w izolacji i powłoce polwinitowej, płaski. W analizowanym rysunku widać, że przewód składa się z żył, które mają jednolitą strukturę, co jednoznacznie wskazuje na zastosowanie żył jednodrutowych. Żyły te charakteryzują się większą odpornością na uszkodzenia mechaniczne oraz lepszym przewodnictwem elektrycznym w porównaniu do żył wielodrutowych, które są bardziej elastyczne, ale mniej trwałe. Płaska konstrukcja przewodu sprawia, że jest on odpowiedni do zastosowań, w których wymagana jest oszczędność miejsca, na przykład w instalacjach elektrycznych w budynkach. Warto również wspomnieć, że przewody te często stosowane są w instalacjach, gdzie ważna jest estetyka oraz minimizacja przestrzeni, jak w przypadku zasilania sprzętu audio czy wideo. Zgodnie z normami PN-IEC 60227, które regulują wymagania dla kabli i przewodów, stosowanie przewodów płaskich o żyłach jednodrutowych w instalacjach domowych jest powszechnie uznawane za praktykę zgodną z najwyższymi standardami bezpieczeństwa i efektywności energetycznej.

Pytanie 34

Jaki element przedstawiono na rysunku?

A. Wkrętkę redukcyjną.

B. Wkrętkę dławikową.

C. Tulejkę.

D. Złączkę.

Element przedstawiony na rysunku to wkrętka dławikowa, która pełni kluczową rolę w instalacjach elektrycznych. Jest to rodzaj złączki, która zapewnia uszczelnienie przewodów wchodzących do puszek, obudów czy urządzeń. Wkrętki dławikowe charakteryzują się specyficznym kształtem, zazwyczaj stożkowym lub cylindrycznym, oraz obecnością gwintu zewnętrznego. Dzięki temu, po dokręceniu, zapewniają one nie tylko szczelność, ale także ochronę przed uszkodzeniami mechanicznymi. Zastosowanie wkrętek dławikowych jest powszechne w branży elektrycznej, gdzie wymagane jest przestrzeganie standardów bezpieczeństwa, takich jak normy IEC. Użycie wkrętek dławikowych w instalacjach zapewnia, że przewody są stabilnie zamocowane i chronione przed działaniem czynników zewnętrznych, co zapobiega awariom i zwiększa trwałość całej instalacji. Warto również zaznaczyć, że odpowiednie uszczelnienie przewodów wpływa na bezpieczeństwo pracy urządzeń, minimalizując ryzyko zwarcia czy innych niebezpiecznych sytuacji.

Pytanie 35

Jaka jest maksymalna wartość napięcia dotykowego bezpiecznego dla człowieka przy normalnych warunkach eksploatacji?

A. 50 V

B. 12 V

C. 230 V

D. 100 V

Napięcie dotykowe bezpieczne dla człowieka przy normalnych warunkach eksploatacji wynosi 50 V. To stwierdzenie opiera się na normach elektrycznych, takich jak PN-EN 61140, które definiują granice bezpieczeństwa w kontekście ochrony przed porażeniem prądem elektrycznym. Powyżej tej wartości istnieje znaczne ryzyko wystąpienia niebezpiecznych sytuacji zdrowotnych, w tym migotania komór serca. W praktyce, przestrzeganie tego limitu jest kluczowe w projektowaniu i eksploatacji instalacji elektrycznych, aby zapewnić ochronę użytkowników. Przykładem mogą być instalacje niskonapięciowe, które są szeroko stosowane w budynkach mieszkalnych oraz przemysłowych, gdzie zachowanie tego limitu jest absolutnie konieczne. Dodatkowo, stosowanie odpowiednich środków ochrony, takich jak izolacja i uziemienie, pomaga w utrzymaniu bezpieczeństwa elektrycznego. Z mojego doświadczenia, wiedza o tych wartościach jest podstawą dla każdego fachowca zajmującego się instalacjami elektrycznymi i warto ją mieć na uwadze, szczególnie podczas inspekcji i konserwacji.

Pytanie 36

Na schematach instalacji elektrycznych symbolem przedstawionym na ilustracji oznacza się przewód prowadzony

A. w tynku.

B. pod tynkiem.

C. nad sufitem podwieszanym.

D. w korytku instalacyjnym.

Odpowiedź "w tynku" jest poprawna, ponieważ symbol przedstawiony na ilustracji jest standardowym oznaczeniem przewodu prowadzonego w tynku. W instalacjach elektrycznych przewody często prowadzi się w ścianach, aby zapewnić estetykę i ochronę przed uszkodzeniami mechanicznymi. Zgodnie z normą PN-IEC 60364, przewody układane w tynku muszą być odpowiednio zabezpieczone, aby zminimalizować ryzyko uszkodzeń. W praktyce, implementacja takiego rozwiązania wymaga staranności w wykonaniu bruzd, gdzie przewody powinny być umieszczane w odpowiednich korytkach lub rurkach osłonowych, co zapobiega ich bezpośredniemu kontaktowi z tynkiem, a tym samym przedłuża ich żywotność. Przykładem mogą być instalacje oświetleniowe, w których przewody są prowadzone w tynku, co pozwala na ich łatwe ukrycie i dostępność podczas ewentualnych napraw. Dodatkowo, stosowanie przewodów w tynku jest zgodne z przyjętymi praktykami branżowymi, co podkreśla istotność znajomości symboliki elektrycznej w projektowaniu instalacji.

Pytanie 37

Jaką wartość natężenia prądu wskazuje miliamperomierz ustawiony na zakresie 400 mA?

A. 130 mA

B. 106 mA

C. 170 mA

D. 208 mA

W przypadku, gdy wybrano inną wartość niż 208 mA, można zauważyć, że takie błędne odpowiedzi mogą wynikać z kilku nieporozumień dotyczących odczytów z miliamperomierza. Często zdarza się, że osoby nie zwracają uwagi na położenie wskazówki lub nie potrafią prawidłowo oszacować wartości, co skutkuje błędnymi wnioskami. Wartości takie jak 130 mA, 170 mA czy 106 mA są znacznie niższe niż rzeczywiste wskazanie. To może sugerować, że osoba udzielająca takiej odpowiedzi nie przeanalizowała dokładnie skali, na której dokonuje się pomiaru, lub nie rozumie, jak działa miliamperomierz. Zrozumienie, jak interpretować odczyty, jest niezbędne w praktyce inżynierskiej. Odczytywanie wartości z miliamperomierza wymaga precyzyjnego spojrzenia na wskaźnik, a także uwzględnienia tolerancji błędu pomiaru, co jest szczególnie istotne w obwodach wymagających ścisłej kontroli parametrów. Zastosowanie niewłaściwej wartości prądu w projektach elektronicznych może prowadzić do uszkodzenia komponentów lub niewłaściwego działania całego układu. Dlatego tak ważne jest, aby umiejętnie korzystać z narzędzi pomiarowych i rozumieć ich zasady działania.

Pytanie 38

Jakie parametry ma wyłącznik różnicowoprądowy, zastosowany w instalacji zasilającej mieszkanie, której schemat ideowy przedstawiono na rysunku?

A. Prąd znamionowy 25 A i prąd znamionowy różnicowy 30 mA

B. Prąd znamionowy 16 A oraz charakterystykę B

C. Prąd znamionowy 10 A oraz charakterystykę B

D. Prąd znamionowy 30 mA i prąd znamionowy różnicowy 25 A

Wyłącznik różnicowoprądowy z parametrami, jak prąd znamionowy 25 A i prąd różnicowy 30 mA, to naprawdę ważny element w zabezpieczaniu elektryki w mieszkaniach. Prąd znamionowy 25 A mówi nam, ile maksymalnie może on przenieść, co jest kluczowe, bo musimy myśleć o zasilaniu domowych sprzętów. Z kolei prąd różnicowy 30 mA to wartość, która bardzo dobrze chroni przed porażeniem, bo jak zauważy różnicę w prądzie, to odetnie zasilanie. Te wartości są zgodne z normami PN-EN 61008-1 i PN-EN 60947-2, które mówią, jak powinny być projektowane wyłączniki. Używając takich parametrów, zapewniamy bezpieczeństwo i ochronę przed ewentualnymi awariami. Fajnie jest także regularnie sprawdzać wyłączniki różnicowoprądowe, żeby mieć pewność, że działają, a można to łatwo zrobić przyciskiem testowym, który jest na każdym z tych urządzeń.

Pytanie 39

Na ilustracji przedstawiono schemat do pomiaru rezystancji

A. izolacji pomiędzy zaciskami uzwojeń silnika.

B. pętli zwarciowej.

C. uzwojenia fazowego.

D. izolacji pomiędzy zaciskami uzwojeń a korpusem silnika.

Pomiar rezystancji izolacji jest kluczowym zagadnieniem w diagnostyce silników elektrycznych, dlatego błędne podejścia do tego tematu mogą prowadzić do poważnych konsekwencji. Udzielenie odpowiedzi dotyczącej uzwojeń fazowego lub izolacji pomiędzy zaciskami uzwojeń a korpusem silnika wskazuje na niezrozumienie podstawowych zasad stosowanych w pomiarach elektrycznych. Uzwojenia fazowe są elementem, który nie powinien być bezpośrednio analizowany w kontekście izolacji, ponieważ ich pomiar odnosi się bardziej do stanu pracy silnika, a nie do izolacji. Izolacja pomiędzy zaciskami uzwojeń a korpusem silnika, chociaż istotna, nie jest punktem odniesienia przy tak skonstruowanym pomiarze, ponieważ skupia się na wykryciu problemów wewnętrznych, które mogą nie manifestować się w takim pomiarze. Inną niewłaściwą koncepcją jest pomiar pętli zwarciowej, który jest zupełnie innym procesem, wymagającym innej konfiguracji oraz celów, zazwyczaj związanych z bezpieczeństwem systemów elektrycznych. W praktyce, pomiar rezystancji izolacji powinien być wykonywany z użyciem odpowiednich przyrządów, które są zaprojektowane do tego celu, aby uniknąć błędów pomiarowych i zapewnić rzetelność wyników. Ignorowanie tych zasad prowadzi do nieprawidłowych wniosków i potencjalnych zagrożeń związanych z bezpieczeństwem urządzenia.

Pytanie 40

Na podstawie przedstawionego schematu instalacji określ liczbę jednofazowych obwodów gniazd wtyczkowych.

A. 12 obwodów.

B. 14 obwodów.

C. 7 obwodów.

D. 5 obwodów.

Wybór innej liczby obwodów gniazd wtyczkowych odzwierciedla typowe nieporozumienia, które mogą występować w procesie analizy schematów instalacyjnych. Często można spotkać się z nadinterpretacją liczby dostępnych gniazd, co prowadzi do błędnych wniosków. Na przykład, odpowiedzi takie jak "7 obwodów" czy "14 obwodów" mogą wynikać z założenia, że każde gniazdo zużywa oddzielny obwód, co nie jest zgodne z praktycznymi standardami instalacji elektrycznej. W rzeczywistości, projektując instalację, należy uwzględnić fakt, że kilka gniazd może być zasilanych z jednego obwodu, jednak to zawsze musi być zgodne z maksymalnymi obciążeniami, jakie przewidziano dla danego obwodu. Warto również wspomnieć, że nieprawidłowe wyrażenia liczby obwodów mogą prowadzić do zagrożeń związanych z przeciążeniem, co jest niezgodne z normami bezpieczeństwa elektrycznego. Podstawą obliczeń powinna być liczba wyłączników nadprądowych przypisanych do gniazd, co w tym przypadku jasno wskazuje na 5 obwodów. Dobrą praktyką w projektowaniu instalacji elektrycznych jest przestrzeganie zasad wynikających z norm, co zapewnia nie tylko bezpieczeństwo, ale również efektywność działania całego systemu. Dlatego ważne jest, aby nie opierać się na domysłach, ale na konkretnej analizie schematów instalacyjnych.

Rozpocznij nowy egzamin

Powrót do strony głównej
