Szczegółowe wyniki:

Pytanie 1

Którymi cyframi oznaczono łożyska kulkowe na rysunku przedstawiającym części składowe wirnika silnika klatkowego?

A. 3 i 4

B. 4 i 6

C. 1 i 3

D. 2 i 5

Analizując niepoprawne odpowiedzi, warto zwrócić uwagę na kilka aspektów technicznych. Choć elementy 3 i 4 mogą wydawać się podobne do łożysk, to w rzeczywistości pełnią inną funkcję w konstrukcji wirnika. Często mylone z łożyskami, mogą być uszczelkami lub innymi komponentami mocującymi, które nie mają bezpośredniego wpływu na obrót wirnika. Podobnie, 4 i 6 nie są odpowiedzialne za łożyskowanie, a raczej mogą obejmować elementy montażowe czy dystansowe. W silnikach klatkowych istotne jest, aby każdy element był na swoim miejscu, a jego rola dobrze zrozumiana. Typowy błąd myślowy polega na nieumiejętnym rozpoznawaniu części tylko po kształcie, bez uwzględnienia ich funkcji. Znajomość standardowych oznaczeń i schematów konstrukcyjnych jest kluczowa. Inżynierowie często używają schematów jako ułatwienia w zrozumieniu działania urządzenia. Dlatego zrozumienie, jak każda część przyczynia się do całościowego funkcjonowania, jest nie tylko cenną umiejętnością, ale też podstawą w codziennej pracy inżyniera.

Pytanie 2

Jaka powinna być wartość rezystora R4, aby wskazanie amperomierza, w obwodzie przedstawionym na schemacie, wynosiło zero?

A. 5 Ohm

B. 4 Ohm

C. 3 Ohm

D. 8 Ohm

W przypadku błędnych odpowiedzi, warto zrozumieć, dlaczego niektóre wartości rezystorów nie prowadzą do zrównoważenia mostka Wheatstone'a. Przyjmując założenie, że mostek jest zrównoważony, musimy spełnić warunek R1/R2 = R3/R4. Jeśli wybierzemy 3 Ohm lub 5 Ohm dla R4, nierówność ta nie zostanie spełniona. Na przykład, dla R4 = 3 Ohm, równanie staje się 2/6 = 3/3, co jest oczywiście nieprawidłowe, ponieważ prowadzi do błędnego zrównania 1/3 = 1. Podobnie, przy R4 = 5 Ohm, równanie 2/6 = 3/5 nie jest spełnione, co oznacza, że mostek nie jest w równowadze i przez amperomierz popłynie prąd. Typowym błędem jest pomijanie proporcji między rezystorami i zbytnie poleganie na intuicji zamiast na matematycznych wyliczeniach. Ważne jest, by przy projektowaniu układów elektrycznych myśleć o stosunkach i zależnościach pomiędzy elementami, co pozwala unikać takich błędów i prowadzi do bardziej efektywnych i poprawnych rozwiązań w praktyce inżynierskiej. Dlatego właśnie precyzyjny dobór i kontrola wartości elementów są kluczowe w elektronice.

Pytanie 3

Który z wymienionych elementów instalacji elektrycznej zabezpiecza silnik elektryczny trójfazowy przed skutkami przeciążeń?

A. Wyłącznik różnicowoprądowy.

B. Wyzwalacz elektromagnetyczny.

C. Przekładnik prądowy.

D. Przekaźnik termobimetalowy.

Wyzwalacz elektromagnetyczny to raczej kiepski wybór do ochrony silników przed przeciążeniami. Jego głównym zadaniem jest wykrycie nadmiernego prądu, a potem szybkie rozłączenie obwodu, co działa super w przypadku zwarć, ale z przeciążeniem sobie nie radzi. Silniki mogą być przeciążane przez długi czas, a wyzwalacz elektromagnetyczny nie zauważy tego, zanim silnik się nie uszkodzi. Przekładnik prądowy to inna rzecz – on służy do pomiaru prądu, a nie do ochrony, więc to nie jest dobry wybór na zabezpieczenie. Z kolei wyłącznik różnicowoprądowy ma na celu chronić przed porażeniem prądem, a nie przeciążeniem silnika trójfazowego. Często ludzie mylą te różne elementy, co może prowadzić do poważnych problemów i uszkodzenia sprzętu. Dlatego ważne jest, żeby dobrze zrozumieć, jak każdy z tych elementów działa, aby umieć je dobrze dobierać do konkretnego zastosowania w instalacjach elektrycznych.

Pytanie 4

Jaki typ układu sieciowego przedstawiono na schemacie?

A. IT

B. TN-S

C. TN-C

D. TT

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybrałeś poprawną odpowiedź, ponieważ układ TN-C to klasyczny przykład sieci, w której przewód neutralny (N) i ochronny (PE) są połączone w jeden przewód PEN. Jest to widoczne na schemacie, gdzie mamy do czynienia z trzema przewodami fazowymi (L1, L2, L3) i jednym przewodem PEN. Taki układ jest stosowany głównie ze względu na niższe koszty instalacji, gdyż eliminuje konieczność prowadzenia dwóch odrębnych przewodów neutralnego i ochronnego. Praktyka jednak pokazuje, że jego zastosowanie może prowadzić do pewnych problemów z bezpieczeństwem, zwłaszcza w przypadku awarii przewodu PEN, co może prowadzić do pojawienia się napięcia na obudowach urządzeń. Dlatego w nowych instalacjach coraz częściej stosuje się układy TN-S, gdzie PE i N są rozdzielone. Normy, takie jak PN-IEC 60364, sugerują rozważenie alternatyw, jakie oferują układy TN-S, szczególnie w kontekście większego bezpieczeństwa użytkowników. Istotne jest rozważenie, jakie wymagania stawia sieć i jakie są ograniczenia budżetowe i techniczne przy projektowaniu instalacji.

Pytanie 5

Jaki element silnika komutatorowego prądu przemiennego jednofazowego przedstawia rysunek?

A. Rezystor rozruchowy.

B. Kondensator przeciwzakłóceniowy.

C. Czujnik temperatury.

D. Szczotkę węglową.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Szczotka węglowa to kluczowy element w silnikach komutatorowych, zarówno prądu stałego, jak i przemiennego. Jej główną funkcją jest przekazywanie energii elektrycznej z zewnętrznego obwodu do wirującego wirnika silnika. To odbywa się poprzez stykanie się szczotki z komutatorem, co umożliwia ciągły przepływ prądu. Szczotki wykonane są z materiałów węglowych, ponieważ węgiel charakteryzuje się dobrą przewodnością i jednocześnie niskim współczynnikiem tarcia, co jest szczególnie ważne dla minimalizacji zużycia komutatora. W praktyce, szczotki węglowe są często stosowane w narzędziach elektrycznych, takich jak wiertarki czy szlifierki, gdzie wymagane jest zapewnienie niezawodnego zasilania przy jednoczesnej dużej prędkości obrotowej. Ich wymiana jest stosunkowo prosta, co stanowi dodatkową zaletę w kontekście konserwacji urządzeń. W branży przyjęte jest, aby regularnie monitorować stan szczotek, jako że ich zużycie może prowadzić do problemów z komutatorem, a w efekcie do awarii silnika. Dlatego też, dobrze jest zapoznać się z dokumentacją techniczną urządzenia, żeby wiedzieć, kiedy i jak często należy dokonywać kontroli oraz wymiany tych komponentów. Szczotki węglowe są niezbędne do prawidłowego działania wielu systemów elektromechanicznych i stanowią podstawowy element wiedzy o silnikach.

Pytanie 6

Który element układu zasilania i sterowania silnika trójfazowego oznaczony jest na schemacie symbolem Q4?

A. Wyłącznik różnicowoprądowy.

B. Przekaźnik termobimetalowy.

C. Wyłącznik nadprądowy.

D. Stycznik elektromagnetyczny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przekaźnik termobimetalowy, oznaczony symbolem Q4 na schemacie, jest kluczowym elementem ochronnym w układach zasilania silników trójfazowych. Jego główne zadanie polega na zabezpieczeniu silnika przed przeciążeniem. Działa na zasadzie rozszerzalności cieplnej dwóch różnych metali, które pod wpływem ciepła wyginają się, przerywając obwód w przypadku nadmiernego przepływu prądu. W praktyce oznacza to, że jeśli silnik pracuje zbyt długo pod dużym obciążeniem, przekaźnik termobimetalowy chroni go przed przegrzaniem, co mogłoby prowadzić do uszkodzeń. W branży elektroenergetycznej stosowanie przekaźników termobimetalowych jest standardem, ponieważ są one proste w konstrukcji, niezawodne i ekonomiczne. Z punktu widzenia praktyki, jeśli zauważysz, że silnik często traci moc, może to wskazywać, że przekaźnik zadziałał, chroniąc urządzenie przed uszkodzeniem. Z mojego doświadczenia, zawsze warto regularnie sprawdzać ustawienia prądu zadziałania przekaźnika, aby zapewnić optymalną ochronę i wydłużyć żywotność silnika.

Pytanie 7

Jaką rolę pełni uzwojenie oznaczone symbolami E1 i E2 na przedstawionym schemacie podłączenia tabliczki zaciskowej silnika prądu stałego?

A. Wytwarza pole magnetyczne w maszynie.

B. Zapewnia stałą wartość indukcji magnetycznej pod biegunem.

C. Poprawia pracę komutatora i szczotek.

D. Kompensuje oddziaływanie twornika.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Uzwojenie oznaczone symbolami E1 i E2 w silniku prądu stałego pełni kluczową rolę w wytwarzaniu pola magnetycznego. To pole magnetyczne jest absolutnie niezbędne do prawidłowego działania silnika. Zasada działania silnika prądu stałego opiera się na interakcji między polem magnetycznym a prądem płynącym w uzwojeniu twornika. Kiedy prąd przepływa przez uzwojenie stojana, tworzy się pole magnetyczne, które oddziałuje z prądem w uzwojeniu twornika, generując moment obrotowy, co wprawia silnik w ruch. Dobre praktyki wskazują, że prawidłowe wytwarzanie pola magnetycznego jest kluczowe dla wydajności i efektywności energetycznej silnika. W kontekście przemysłowym, silniki z odpowiednio skonfigurowanym polem magnetycznym charakteryzują się lepszą kontrolą momentu obrotowego i wyższą sprawnością energetyczną, co jest niezwykle ważne w aplikacjach takich jak napędy maszyn czy systemy transportowe. Warto również wiedzieć, że regulacja strumienia magnetycznego umożliwia kontrolę prędkości obrotowej silnika, co jest podstawą dla wielu zaawansowanych systemów sterowania w automatyce przemysłowej. Moim zdaniem, zrozumienie tej zasady jest kluczowe dla każdego specjalisty zajmującego się mechatroniką czy elektrotechniką.

Pytanie 8

Na zdjęciu przedstawiono

A. trójfazowy przekaźnik termiczny.

B. jednobiegunowy wyłącznik instalacyjny.

C. trójbiegunowy wyłącznik silnikowy.

D. jednofazowy wyłącznik różnicowoprądowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Trójbiegunowy wyłącznik silnikowy to urządzenie, które jest kluczowe w ochronie silników elektrycznych przed przeciążeniem i zwarciami. Jest on stosowany, gdy potrzebujemy automatycznego wyłączania zasilania w przypadku awarii. Dzięki trzem biegunom, wyłącznik ten jest w stanie zabezpieczyć trzyfazowy obwód zasilający, co jest typowe dla silników przemysłowych. Ważnym aspektem jest to, że takie wyłączniki mają regulowane ustawienia przeciążeniowe, które pozwalają na precyzyjne dostosowanie ochrony do charakterystyki konkretnego silnika. Dzięki temu, możemy zoptymalizować ochronę i przedłużyć żywotność urządzeń. Standardy, takie jak IEC 60947, definiują wymogi dla takich urządzeń, co zapewnia ich niezawodność i bezpieczeństwo w zastosowaniach przemysłowych. Moim zdaniem, znajomość działania i zastosowania trójbiegunowych wyłączników silnikowych to podstawa dla każdego elektryka pracującego w przemyśle. W praktyce, często spotyka się je w fabrykach i zakładach produkcyjnych, gdzie zabezpieczają skomplikowane systemy napędowe.

Pytanie 9

Przedstawiona na rysunku charakterystyka mechaniczna silnika indukcyjnego ma szczególne punkty pracy, które zostały oznaczone cyframi 1,2,3,4. Poślizg krytyczny wirnika silnika występuje przy pracy w punkcie

A. 3

B. 2

C. 1

D. 4

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Charakterystyka mechaniczna silnika indukcyjnego ilustruje zależność momentu obrotowego silnika od prędkości obrotowej. Punkt oznaczony numerem 3 na wykresie to miejsce, gdzie występuje tzw. poślizg krytyczny wirnika. W tym punkcie moment obrotowy silnika osiąga swoje maksymalne wartości, co jest kluczowe podczas projektowania układów napędowych w przemyśle. Przykładowo, w aplikacjach takich jak taśmy transportowe czy dźwigi, ważne jest, aby silnik mógł dostarczyć maksymalny moment podczas uruchamiania i przyspieszania, co zapewnia stabilność i efektywność energetyczną. Zrozumienie tego pojęcia pozwala na właściwe dobieranie urządzeń w zależności od ich zastosowań, unikanie przeciążeń i optymalizację procesu produkcji. W literaturze technicznej i normach branżowych często porusza się temat krytycznego znaczenia poślizgu i momentu maksymalnego dla działania układów napędowych, co jest szczególnie istotne w kontekście wydajności energetycznej i żywotności silnika.

Pytanie 10

Na zdjęciu przedstawiono

A. wyzwalacz nadprądowy.

B. przekaźnik.

C. wyzwalacz termiczny.

D. przekaźnik czasowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dokładnie tak, to co widzimy na zdjęciu to przekaźnik. Przekaźniki są urządzeniami elektrycznymi, które służą do załączania lub wyłączania obwodów elektrycznych. Działają na zasadzie elektromagnesu, który przyciąga metalową kotwicę, zamykając lub otwierając styki. W praktyce przekaźniki są wykorzystywane w różnych aplikacjach, od prostych układów sterujących po złożone systemy automatyki przemysłowej. Wybierając przekaźnik, warto zwrócić uwagę na jego napięcie znamionowe oraz obciążenie prądowe, jakie może obsłużyć. Przekaźniki można spotkać w urządzeniach domowych, takich jak pralki, lodówki, ale też w motoryzacji, gdzie sterują różnymi funkcjami pojazdu. Dzięki swojej niezawodności i wszechstronności, przekaźniki odgrywają kluczową rolę w wielu dziedzinach techniki. Warto również pamiętać, że istnieją różne rodzaje przekaźników, takie jak przekaźniki czasowe czy półprzewodnikowe, które mają swoje specyficzne zastosowania. Z mojego doświadczenia, przekaźniki to jedne z bardziej wdzięcznych elementów w projektowaniu układów elektrycznych, ponieważ są stosunkowo proste w obsłudze i bardzo skuteczne w działaniu.

Pytanie 11

Symbol graficzny przedstawiony na rysunku, stosowany w oznaczeniach miernika analogowego oznacza

A. wartość napięcia probierczego izolacji przetwornika.

B. klasę przyrządu

C. podwójną izolację przetwornika.

D. dwa zakresy pomiarowe.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
To oznaczenie w formie gwiazdki z cyfrą, które czasem się spotyka na obudowach mierników analogowych, określa wartość napięcia probierczego izolacji przetwornika. Chodzi tu o bardzo ważny parametr bezpieczeństwa – napięcie probiercze to wartość napięcia, jakie przykłada się do izolacji przetwornika podczas testów fabrycznych, żeby upewnić się, że nie dojdzie do przebicia ani uszkodzenia izolacji przy pracy z normalnym napięciem. W praktyce taki test gwarantuje, że urządzenie wytrzyma określone, dużo wyższe napięcie niż to, które pojawia się podczas normalnego użytkowania. Osobiście uważam, że znajomość tych symboli to podstawa dla każdego kto działa w branży elektroenergetycznej czy automatyce, bo pozwala realnie ocenić poziom bezpieczeństwa pracy z danym sprzętem. Warto o tym pamiętać zwłaszcza podczas przeglądów BHP i odbiorów technicznych, bo w razie wypadku to właśnie te parametry są później analizowane przez inspektorów czy rzeczoznawców. Symbole te są opisane w normach, m.in. PN-EN 61010-1. Moim zdaniem fajnie, że branża trzyma się takich jasnych oznaczeń, bo pozwala to szybko zorientować się w jakości i przeznaczeniu danego przyrządu pomiarowego bez czytania całych instrukcji. Dla praktyka to spora oszczędność czasu i większe poczucie bezpieczeństwa.

Pytanie 12

Pakiety ogniwa NiCd, NiMH, Li-ion łączy się poprzez

A. spawanie.

B. zgrzewanie.

C. lutowanie twarde (powyżej 450°C).

D. lutowanie miękkie (do 450°C).

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zgrzewanie to proces łączenia materiałów, który wykorzystuje wysoką temperaturę oraz ciśnienie, aby stworzyć trwałe połączenie. W kontekście pakietów ogniw NiCd, NiMH i Li-ion, zgrzewanie jest preferowaną metodą z uwagi na jej efektywność i niskie ryzyko uszkodzenia ogniw. Zgrzewanie punktowe, powszechnie stosowane w przemyśle akumulatorowym, pozwala na szybkie i precyzyjne łączenie metalowych końcówek ogniw, co jest kluczowe dla osiągnięcia optymalnych parametrów elektrycznych. Metoda ta minimalizuje wpływ ciepła na samą strukturę ogniw, co przeciwdziała degradacji chemicznej i fizycznej materiałów. Ponadto, zgodność z normami ISO oraz innymi standardami jakości w zakresie produkcji akumulatorów podkreśla znaczenie zgrzewania jako techniki zapewniającej niezawodność i bezpieczeństwo pakietów energetycznych. Przykładem zastosowania zgrzewania jest produkcja akumulatorów stosowanych w pojazdach elektrycznych, gdzie jakość połączeń jest kluczowa dla długowieczności i wydajności baterii.

Pytanie 13

Przyczyną nagłego wzrostu prędkości obrotowej silnika bocznikowego prądu stałego podczas jego normalnej pracy jest wystąpienie

A. przerwy w obwodzie twornika.

B. zwarcia w obwodzie wzbudzenia.

C. przerwy w obwodzie wzbudzenia.

D. zwarcia w obwodzie twornika.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przerwa w obwodzie wzbudzenia silnika bocznikowego prądu stałego prowadzi do spadku wartości strumienia magnetycznego wytwarzanego przez uzwojenie wzbudzenia. W wyniku tego zmniejszenia strumienia, silnik próbuje skompensować spadek momentu obrotowego i przyspiesza, co skutkuje nagłym wzrostem prędkości obrotowej. W praktyce może to prowadzić do uszkodzenia mechanicznego silnika oraz sprzętu napędzanego, dlatego niezwykle ważne jest monitorowanie stanu uzwojeń wzbudzenia i wprowadzenie odpowiednich zabezpieczeń. Dobre praktyki w branży obejmują regularne przeglądy techniczne oraz stosowanie systemów monitorujących, które mogą zapobiec takim sytuacjom, jak również wprowadzenie układów zabezpieczających, takich jak wyłączniki przeciążeniowe. W standardach branżowych, takich jak IEC 60034, podkreśla się znaczenie zabezpieczeń dla ochrony silników elektrycznych przed niebezpiecznymi warunkami pracy.

Pytanie 14

Która z wymienionych maszyn elektrycznych jest stosowana jako czujnik prędkości obrotowej?

A. Silnik krokowy.

B. Amplidyna.

C. Silnik wykonawczy.

D. Prądnica tachometryczna.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prądnica tachometryczna jest maszyną elektryczną, która działa na zasadzie indukcji elektromagnetycznej i jest stosowana do pomiaru prędkości obrotowej. W praktyce, prądnice tachometryczne są często wykorzystywane w systemach automatyki przemysłowej oraz w aplikacjach takich jak silniki elektryczne, gdzie precyzyjny pomiar prędkości jest kluczowy dla zachowania wydajności i stabilności procesów. Prądnice te generują napięcie proporcjonalne do prędkości obrotowej, co pozwala na łatwe monitorowanie i kontrolowanie ruchu maszyn. Dzięki ich zastosowaniu można skutecznie realizować standardy dotyczące automatyzacji, takie jak ISO 9001, które podkreślają znaczenie jakości i efektywności procesów. Przykładem zastosowania prądnic tachometrycznych są systemy napędowe w robotyce, gdzie wymagane jest dokładne dostosowanie prędkości obrotowej silników do zadań manipulacyjnych. Warto również zaznaczyć, że prądnice tachometryczne są integralną częścią systemów regulacji, co czyni je niezbędnym elementem w nowoczesnym przemyśle.

Pytanie 15

Obwód magnetyczny maszyny indukcyjnej zbudowany jest z

A. pakietu blach.

B. aluminiowego odlewu.

C. klatki aluminiowej.

D. żeliwnego odlewu.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Obwód magnetyczny maszyny indukcyjnej zbudowany jest z pakietu blach, co jest kluczowe dla efektywności działania takiej maszyny. Blachy są wykonane z materiałów ferromagnetycznych, takich jak stal krzemowa, co pozwala na skoncentrowanie strumienia magnetycznego oraz zminimalizowanie strat energii związanych z prądami wirowymi. Dzięki stosowaniu pakietów blach, które są sklejane lub zszywane, można zredukować te straty, co zwiększa wydajność maszyny. Na przykład, w silnikach elektrycznych oraz transformatorach, zastosowanie blach o cienkich wartswach redukuje opory magnetyczne, co jest zgodne z normami IEC 60076 i IEC 60317. Praktyczne znaczenie tego rozwiązania widoczne jest w produkcji silników elektrycznych, gdzie optymalizacja obwodu magnetycznego prowadzi do poprawy efektywności energetycznej oraz zmniejszenia emisji ciepła, co ma kluczowe znaczenie w kontekście zrównoważonego rozwoju i ochrony środowiska.

Pytanie 16

Jaką rolę spełnia rezystor dodatkowy włączony na stałe w obwód uzwojenia wirnika silnika indukcyjnego pierścieniowego?

A. Zwiększa moment maksymalny.

B. Zwiększa prędkość obrotową.

C. Zmniejsza prędkość obrotową.

D. Zmniejsza moment maksymalny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rezystor dodatkowy w obwodzie uzwojenia wirnika silnika indukcyjnego pierścieniowego ma kluczowe znaczenie dla regulacji prędkości obrotowej silnika. Jego zadaniem jest zwiększenie oporu w obwodzie, co wpływa na zmniejszenie prędkości wirnika. W praktyce, takie rozwiązanie jest wykorzystywane w aplikacjach, gdzie konieczne jest płynne dostosowanie prędkości obrotowej, na przykład w dźwigach czy systemach transportowych. Dodatkowy rezystor zmienia charakterystykę momentu obrotowego, co pozwala na uzyskanie większego momentu startowego przy niskich prędkościach, co jest szczególnie istotne przy rozruchu ciężkich maszyn. Zgodnie z dobrą praktyką inżynieryjną, stosowanie rezystorów w obwodach wirników umożliwia kontrolowanie i modyfikowanie parametrów pracy silnika, co zwiększa jego efektywność oraz bezpieczeństwo operacyjne. W przypadku silników o zmiennej prędkości, takie rozwiązanie jest szeroko stosowane w automatyce przemysłowej i w systemach napędowych, gdzie precyzyjna kontrola prędkości ma kluczowe znaczenie dla jakości procesów produkcyjnych.

Pytanie 17

Która z wymienionych maszyn elektrycznych stosowana jest jako czujnik prędkości obrotowej?

A. Amplidyna.

B. Silnik krokowy.

C. Prądnica tachometryczna.

D. Silnik wykonawczy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prądnica tachometryczna jest urządzeniem, które służy do pomiaru prędkości obrotowej w różnych zastosowaniach przemysłowych. Działa na zasadzie generowania napięcia proporcjonalnego do prędkości obrotowej wału, co czyni ją idealnym czujnikiem do monitorowania i kontrolowania prędkości w systemach automatyki. W praktyce, prądnice tachometryczne są często wykorzystywane w napędach elektrycznych, np. w silnikach DC do regulacji ich prędkości obrotowej. Dzięki temu można precyzyjnie dostosować parametry pracy maszyn, co wpływa na efektywność procesów produkcyjnych. W branży automatyki, te prądnice stosowane są w połączeniu z systemami PID (proporcjonalno-całkującymi-derywacyjnymi), co pozwala na uzyskanie stabilnej i dokładnej regulacji prędkości. Wymogi normatywne, takie jak IEC 60034 dotyczące silników elektrycznych, podkreślają znaczenie precyzyjnego pomiaru prędkości obrotowej, co czyni prądnice tachometryczne kluczowym elementem systemów automatyzacji i kontroli procesów.

Pytanie 18

Określ, z którym elementem układu należy połączyć zacisk ochronny PE silnika trójfazowego pracującego w sieci TN-S, którego schemat przedstawiono na rysunku?

A. Z przewodem N sieci.

B. Z zaciskiem NI wyłącznika.

C. Z zaciskiem N2 wyłącznika.

D. Z przewodem PE sieci.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłową odpowiedzią jest połączenie zacisku ochronnego PE silnika trójfazowego z przewodem PE sieci. Dlaczego to jest tak istotne? Przewód ochronny PE (Protective Earth) jest kluczowy dla zapewnienia bezpieczeństwa użytkowania urządzeń elektrycznych. W układzie TN-S, który jest jednym z najczęściej spotykanych w nowoczesnych instalacjach, przewód ochronny PE jest oddzielony od przewodu neutralnego N już w punkcie rozdziału energii. To zapewnia lepszą ochronę przeciwporażeniową, ponieważ w razie awarii lub przebicia do masy, prąd upływowy ma bezpośrednią drogę do ziemi przez przewód PE. W praktyce oznacza to, że każda nieprzewidziana sytuacja, jak przebicie izolacji w silniku, jest szybko neutralizowana, minimalizując ryzyko porażenia prądem elektrycznym. Dobre praktyki branżowe, zgodne z normą PN-HD 60364, zalecają zawsze podłączenie przewodu ochronnego w pierwszej kolejności, jeszcze przed przewodami fazowymi i neutralnym podczas montażu urządzeń. To nie tylko kwestia przestrzegania standardów, ale też zapewnienia maksymalnego bezpieczeństwa i niezawodności instalacji elektrycznej. Moim zdaniem, zrozumienie i przestrzeganie tych zasad jest podstawą dla każdego elektryka.

Pytanie 19

Które urządzenie elektryczne pozwala mierzyć duże wartości prądu sinusoidalnie zmiennego miernikami o niskich zakresach pomiarowych?

A. Transformator.

B. Przekładnik.

C. Posobnik.

D. Transduktor.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przekładnik to mega ważne urządzenie, które w zasadzie jest niezbędne przy pomiarach prądów sinusoidalnych, zwłaszcza w przemyśle. Jak wiadomo, prądy tam mogą być naprawdę duże, więc standardowe mierniki mogą sobie z tym nie radzić. Przekładniki działają na zasadzie indukcji elektromagnetycznej, co w praktyce oznacza, że potrafią zmniejszyć wysokie wartości prądu do takich, które można zmierzyć za pomocą prostszych instrumentów. To wszystko jest zgodne z normami IEC 60044, które mówią, jak powinny działać przekładniki prądowe, żeby były dokładne i bezpieczne. Widziałem, jak często używa się ich w stacjach transformatorowych i różnych instalacjach przemysłowych do monitorowania sprzętu czy w systemach ochrony przed przeciążeniem. Użycie przekładników może też zmniejszyć ryzyko uszkodzenia delikatnych mierników, co moim zdaniem jest kluczowe w inżynierii elektrycznej i energetyce.

Pytanie 20

Części składowe którego urządzenia przedstawiono na rysunku?

A. Mechanizmu napędowego sokowirówki.

B. Przepływowego podgrzewacza wody.

C. Agregatu ssącego odkurzacza.

D. Pompy zmywarki.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybrałeś poprawnie, ponieważ części przedstawione na rysunku to typowe elementy agregatu ssącego odkurzacza. Takie urządzenie działa dzięki silnikowi elektrycznemu, który tworzy podciśnienie, zasysając zanieczyszczenia przez dyszę ssącą. Na rysunku widać wirnik, który jest kluczowy w generowaniu tego podciśnienia. Wirnik obraca się z dużą prędkością, co pozwala na efektywne zasysanie powietrza i brudu. Ważne jest, by wirnik i inne elementy były dobrze zbalansowane, co zapobiega wibracjom i przedłuża żywotność urządzenia. Agregaty ssące są szeroko stosowane nie tylko w domowych odkurzaczach, ale też w przemysłowych systemach sprzątających, gdzie ważna jest duża moc i wytrzymałość. Warto pamiętać o regularnym czyszczeniu i konserwacji tych urządzeń, aby działały bez zarzutu przez wiele lat.

Pytanie 21

Szczotki węglowe stosowane w silnikach elektrycznych budowane są z materiałów

A. izolacyjnych.

B. magnetycznych.

C. przewodzących.

D. półprzewodnikowych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Szczotki węglowe są kluczowymi elementami w silnikach elektrycznych, pełniąc rolę przewodników prądu elektrycznego do wirnika. Zbudowane są głównie z materiałów przewodzących, takich jak węgiel lub grafit, które charakteryzują się dobrą przewodnością elektryczną oraz odpornością na zużycie mechaniczne. Użycie materiałów przewodzących w konstrukcji szczotek węglowych pozwala na efektywne przekazywanie prądu, co jest niezbędne do prawidłowego działania silnika. Przykładowo, w silnikach komutatorowych, gdzie występuje zmiany kierunku prądu, właściwości przewodzące szczotek mają kluczowe znaczenie dla ich funkcjonowania. Dobre praktyki inżynieryjne sugerują, że szczotki powinny być regularnie sprawdzane i wymieniane, aby zapewnić ich efektywność oraz wydłużyć żywotność silnika. W przemyśle, standardy dotyczące jakości materiałów używanych w produkcji szczotek węglowych są ściśle określone, co pozwala na utrzymanie wysokiej wydajności i niezawodności urządzeń elektrycznych.

Pytanie 22

Do zalet wyłącznika nie należy

A. możliwość wielokrotnego wykorzystania.

B. tworzenie widocznej przerwy izolacyjnej.

C. krótki czas wyłączenia przeciążeń.

D. pewność właściwego poziomu zabezpieczeń.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik w instalacjach elektrycznych ma na celu zapewnienie bezpieczeństwa i wygody użytkowania. Tworzenie widocznej przerwy izolacyjnej nie jest zaletą wyłączników, ponieważ wyłączniki są projektowane głównie do ochrony przed przeciążeniami i zwarciami. Zgodnie z normami IEC (Międzynarodowa Komisja Elektrotechniczna), wyłączniki powinny skutecznie odcinać obwód elektryczny w przypadku wystąpienia niebezpiecznych warunków, ale nie zawsze tworzą one widoczną przerwę izolacyjną. Przykładem zastosowania wyłącznika może być instalacja w domach mieszkalnych, gdzie zapewniają one automatyczne wyłączenie zasilania w razie awarii, co chroni urządzenia oraz ludzi. Warto również zauważyć, że nowoczesne wyłączniki mogą być wyposażone w funkcje monitorowania, co pozwala na szybsze diagnozowanie problemów w systemie elektrycznym, a tym samym zwiększa ogólne bezpieczeństwo instalacji.

Pytanie 23

Który łącznik nie posiada zdolności przerywania prądów roboczych?

A. Odłącznik.

B. Stycznik.

C. Rozłącznik.

D. Wyłącznik.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odłącznik to urządzenie, które służy do rozłączania obwodów elektrycznych i nie ma zdolności przerywania prądów roboczych. Jego głównym celem jest zapewnienie bezpieczeństwa podczas konserwacji instalacji, umożliwiając odłączenie zasilania w sytuacji, gdy urządzenia nie są pod napięciem. W praktyce odłączniki są często wykorzystywane w stacjach transformatorowych oraz w układach rozdzielczych, gdzie wymagane jest bezpieczne rozłączenie obwodu. Odłączniki są projektowane zgodnie z normami IEC i PN, co zapewnia ich niezawodność podczas pracy w trudnych warunkach. Użycie odłączników jest zgodne z najlepszymi praktykami branżowymi, które mówią o konieczności stosowania odpowiednich urządzeń do zapewnienia bezpieczeństwa osób pracujących przy instalacjach elektrycznych. Dobrze dobrany odłącznik minimalizuje ryzyko wypadków i uszkodzeń sprzętu.

Pytanie 24

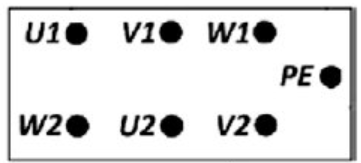

Dokonano pomiaru wartości rezystancji pomiędzy zaciskami uzwojeń silnika trójfazowego, którego tabliczkę zaciskową przedstawiono na rysunku. Na podstawie zamieszczonych w tabeli wyników pomiarów określ, które uzwojenia silnika są uszkodzone.

Pomiar rezystancji między zaciskami	Wartość rezystancji Ω
U1 – PE	∞
U2 – PE	∞
U1 – U2	5
V1 – PE	0
V2 – PE	0
V1 – V2	0
W1 – PE	0
W2 - PE	0
W1 – W2	0

A. Tylko w fazie U

B. W fazie V i w fazie W

C. W fazie U i w fazie W

D. Tylko w fazie V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na uszkodzenie uzwojeń w fazie V i W jest poprawna. Analizując podane wartości rezystancji, widzimy, że dla pomiarów V1–PE, V2–PE, W1–PE, W2–PE oraz V1–V2, W1–W2, rezystancja wynosi 0 Ω. To sugeruje zwarcie w tych dwóch fazach. W standardowym silniku trójfazowym, taka sytuacja wskazuje na poważne uszkodzenie izolacji uzwojenia, co może prowadzić do dalszych uszkodzeń lub nawet awarii silnika, jeśli będzie on dalej używany. Praktyka podpowiada, że regularne sprawdzanie rezystancji izolacji jest kluczowe dla wcześniejszego wykrycia problemów. W przypadku wykrycia takich nieprawidłowości, najlepszym rozwiązaniem jest natychmiastowa naprawa lub wymiana uszkodzonych komponentów, zgodnie z normami IEC 60034. Z mojego doświadczenia, takie uszkodzenia często wynikają z przeciążeń lub wad materiałowych. Pamiętaj, że prawidłowa konserwacja i monitoring mogą znacząco wydłużyć żywotność urządzeń elektrycznych.

Pytanie 25

Który z wymienionych przewodów może być wykorzystany do nawinięcia uzwojenia stojana silnika asynchronicznego?

A. DN2E

B. OMYp

C. YDYt

D. AsXSn

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź DN2E jest poprawna, ponieważ jest to przewód stosowany w instalacjach elektrycznych, w tym do nawijania uzwojeń silników asynchronicznych. DN2E charakteryzuje się wysoką odpornością na temperaturę oraz działanie chemikaliów, co czyni go idealnym do pracy w wymagających warunkach, w jakich często znajdują się silniki elektryczne. Dodatkowo, jego właściwości dielektryczne zapewniają bezpieczeństwo i stabilność działania, co jest kluczowe dla długotrwałej pracy silnika. W praktyce, przewody DN2E są wykorzystywane w wielu zastosowaniach przemysłowych, gdzie niezawodność i efektywność energetyczna są priorytetem. Warto także zauważyć, że stosowanie odpowiednich przewodów zgodnych z normami IEC oraz krajowymi standardami zapewnia bezpieczeństwo oraz zgodność z przepisami prawa budowlanego, co jest niezwykle istotne dla inżynierów i techników zajmujących się projektowaniem i montażem instalacji elektrycznych.

Pytanie 26

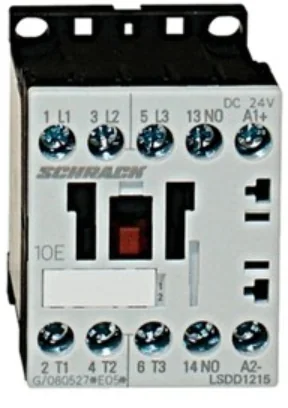

Którego elementu należy użyć, aby przymocować do blaszanego podłoża stycznik przedstawiony na zdjęciu?

A. B.

B. D.

C. A.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Świetnie, wybór odpowiedzi B jest prawidłowy. W przypadku montażu stycznika do blaszanego podłoża, kluczowym jest użycie specjalnego rodzaju elementu mocującego, jakim jest wkręt samogwintujący. Takie wkręty, jak ten na zdjęciu oznaczony literą B, idealnie nadają się do pracy z metalami. Jego gwint jest zaprojektowany tak, aby tworzyć własny gwint w blasze podczas wkręcania, co zapewnia solidne i trwałe zamocowanie. Dzięki tej technice montażu, nie musisz wcześniej przygotowywać otworów gwintowanych w metalu, co znacznie przyspiesza pracę i zmniejsza ryzyko błędów montażowych. W praktyce, montowanie styczników i innych elementów elektrycznych na metalowych szafach sterowniczych czy tablicach rozdzielczych odbywa się właśnie za pomocą takich wkrętów. Stosowanie wkrętów samogwintujących zgodne jest z ogólnymi zasadami montażu urządzeń elektrycznych, które wymagają, aby połączenia były stabilne i trwałe, co zapobiega niepożądanym drganiom i zmniejsza ryzyko uszkodzeń mechanicznych w trakcie eksploatacji.

Pytanie 27

W jakim celu wykorzystuje się w obwodach elektrycznych przekładnik prądowy?

A. Obniżania prądu zwarciowego.

B. Ograniczania przepięć atmosferycznych.

C. Podwyższania napięcia roboczego.

D. Pomiaru dużych wartości prądu.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przekładnik prądowy to takie fajne urządzenie, które pomaga nam mierzyć duże prądy w obwodach elektrycznych. Działa to na zasadzie indukcji elektromagnetycznej, co w prostych słowach oznacza, że duży prąd zamienia się w mniejszy, łatwy do zmierzenia. Często używa się ich w stacjach transformatorowych czy w systemach ochrony i automatyki. Bez tego, monitorowanie prądu byłoby trudniejsze, a bezpieczeństwo systemu mogłoby być zagrożone. Na przykład, w przypadku zwarć, przekładniki szybko wykrywają problemy, co pomaga chronić sprzęt i zapewnić nieprzerwaną dostawę energii. W branży elektroenergetycznej są różne normy, jak IEC 60044, które mówią, jak te urządzenia powinny być produkowane i używane, żeby wszystko działało sprawnie i niezawodnie.

Pytanie 28

Które przewody oznacza się symbolem YDYt?

A. Oponowe mieszkaniowe płaskie w izolacji i oponie polwinitowej, giętkie.

B. Jednożyłowe wielodrutowe giętkie w izolacji polwinitowej.

C. Z żyłami jednodrutowymi w izolacji i powłoce polwinitowej, wtynkowe.

D. Z żyłami jednodrutowymi w izolacji i powłoce polwinitowej, płaskie.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Z żyłami jednodrutowymi w izolacji i powłoce polwinitowej, wtynkowe" jest prawidłowa, ponieważ przewody oznaczone symbolem YDYt są typowymi przewodami stosowanymi w instalacjach elektrycznych, które charakteryzują się żyłami jednodrutowymi, co zapewnia ich wysoką odporność na uszkodzenia mechaniczne. Izolacja wykonana z polichlorku winylu (PVC) zapewnia dobrą ochronę przed wilgocią oraz różnymi chemikaliami, co czyni je idealnymi do instalacji w ścianach i sufitach budynków mieszkalnych oraz komercyjnych. Standardy przewodów YDYt są zgodne z normami PN-EN 50525, co gwarantuje ich bezpieczeństwo i niezawodność w eksploatacji. Przewody te są często wykorzystywane w instalacjach oświetleniowych, gniazdach elektrycznych oraz w obwodach rozdzielczych, gdzie elastyczność i łatwość w montażu są kluczowe. Dodatkowo, dzięki swojej budowie, przewody te mogą być stosowane w instalacjach, gdzie wymagana jest dobra przewodność elektryczna, a jednocześnie niskie straty energii.

Pytanie 29

Wskaż prawidłową kolejność czynności przy czyszczeniu rdzenia stojana po usunięciu starego uzwojenia w trakcie przezwajania silnika indukcyjnego.

A. Przedmuchanie sprężonym powietrzem, mycie rozpuszczalnikiem, sprawdzenie stanu dociśnięcia blach w zębach, usunięcie resztek izolacji ze żłobków.

B. Sprawdzenie stanu dociśnięcia blach w zębach, przedmuchanie sprężonym powietrzem, mycie rozpuszczalnikiem, usunięcie resztek izolacji ze żłobków.

C. Usunięcie resztek izolacji ze żłobków, sprawdzenie stanu dociśnięcia blach w zębach, mycie rozpuszczalnikiem, przedmuchanie sprężonym powietrzem.

D. Mycie rozpuszczalnikiem, przedmuchanie sprężonym powietrzem, usunięcie resztek izolacji ze żłobków, sprawdzenie stanu dociśnięcia blach w zębach.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa kolejność czynności przy czyszczeniu rdzenia stojana po usunięciu starego uzwojenia jest kluczowa dla zapewnienia efektywności i trwałości silnika indukcyjnego. Rozpoczęcie od usunięcia resztek izolacji ze żłobków jest istotne, ponieważ pozostałości mogą prowadzić do zwarć oraz ograniczać prawidłowe osadzenie nowego uzwojenia. Sprawdzenie stanu dociśnięcia blach w zębach jest kolejnym ważnym krokiem, ponieważ luz blach może spowodować wibracje i straty energetyczne podczas pracy silnika. Następnie, mycie rozpuszczalnikiem pozwala na usunięcie tłuszczu, brudu oraz innych zanieczyszczeń, co wpływa na lepsze chłodzenie i wydajność. Na końcu, przedmuchanie sprężonym powietrzem usuwa resztki zanieczyszczeń oraz wilgoć, co jest kluczowe dla długoterminowej niezawodności. Przykłady zastosowania tej metodologii w praktyce można zauważyć w warsztatach zajmujących się serwisowaniem silników, gdzie przestrzeganie tych kroków zapewnia wysoką jakość usług oraz satysfakcję klientów.

Pytanie 30

Którą operację logiczną realizuje układ sterowania, którego schemat zamieszczono na rysunku?

A. Koniunkcji.

B. Negacji.

C. Implikacji.

D. Alternatywy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Alternatywa, inaczej zwana operacją logiczną OR, jest jedną z podstawowych operacji logicznych używanych w układach cyfrowych i systemach sterowania. W tym przypadku, układ przedstawiony na rysunku realizuje właśnie tę operację. Zasada działania jest prosta: wystarczy, że jeden z elementów sterujących, czyli S1 lub S2, zostanie zamknięty, aby prąd mógł płynąć i załączyć wyjście - lampkę sygnalizacyjną. To jest typowe dla logiki OR, gdzie wynik jest prawdą, jeśli przynajmniej jedna z przesłanek jest prawdziwa. W praktyce, takie układy stosowane są w systemach bezpieczeństwa, gdzie wymagane jest uruchomienie systemu przy naciśnięciu dowolnego z wielu dostępnych przycisków awaryjnych. Z mojego doświadczenia wynika, że alternatywa jest bardzo przydatna w złożonych systemach automatyki, gdzie pozwala na elastyczne sterowanie i zapewnienie redundancji. Standardy branżowe często zalecają stosowanie takiego podejścia w aplikacjach wymagających wysokiej dostępności.

Pytanie 31

Na podstawie schematu przedstawionego na rysunku określ, który zestyk układu sterowania uległ uszkodzeniu, jeżeli układ działa tylko w przypadku ciągłego naciskania przycisku S1.

A. S0

B. K1

C. Q

D. S1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest prawidłowa, ponieważ uszkodzenie styku K1 skutkuje tym, że układ działa tylko przy ciągłym naciskaniu przycisku S1. W standardowym układzie sterowania, styk K1 działa jako styk podtrzymujący, który pozwala na utrzymanie stanu załączenia układu nawet po zwolnieniu przycisku S1. Kiedy K1 nie działa, obwód nie jest w stanie sam się podtrzymać — wymaga ciągłego nacisku na S1, by utrzymać przepływ prądu. To jest zgodne z zasadą działania samopodtrzymania, stosowaną powszechnie w przemyśle. W praktyce, napotkanie takiej usterki może prowadzić do przestojów w produkcji, dlatego ważne jest, aby przeprowadzać regularne inspekcje i konserwacje systemów sterowania. Przełączniki i styki samopodtrzymujące są kluczowym elementem w automatyce przemysłowej, umożliwiając pracę maszyn bez konieczności ciągłego nadzoru operatora. Warto też znać normy związane z bezpieczeństwem maszyn, takie jak np. PN-EN 60204-1, aby zapewnić bezpieczne i efektywne działanie systemów.

Pytanie 32

Który aparat elektryczny przedstawiono na rysunku?

A. Iskiernik.

B. Izolator stojący pniowy.

C. Odgromnik wydmuchowy.

D. Izolator przelotowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Iskiernik jest kluczowym elementem ochrony instalacji elektrycznych przed przepięciami. Jego główną funkcją jest przechwytywanie i odprowadzanie nadmiaru energii elektrycznej w postaci łuku elektrycznego do ziemi. Dzięki temu zapobiega uszkodzeniom sprzętu i infrastruktury. Iskierniki są często stosowane w liniach wysokiego napięcia oraz w systemach telekomunikacyjnych. W praktyce, zapewniają one ochronę przed skutkami wyładowań atmosferycznych, które mogą być nieprzewidywalne i bardzo destrukcyjne. Przykładem zastosowania iskiernika jest ochrona przed przepięciami spowodowanymi burzami, gdzie energia jest natychmiastowo przekierowywana, minimalizując ryzyko awarii. Warto również zaznaczyć, że iskierniki są zgodne z normami takimi jak IEC 60099 czy IEEE C62.11, co zapewnia ich niezawodność i efektywność. Moim zdaniem, znajomość działania iskierników to absolutna podstawa dla każdego technika pracującego z instalacjami elektrycznymi, gdyż pozwala to na zwiększenie bezpieczeństwa i trwałości systemów.

Pytanie 33

Remont silnika prądu stałego polegający na przezwojeniu uzwojenia biegunów głównych oraz wymianie łożysk trwa 5 godzin. W przypadku remontu powyżej 10 sztuk silników firma udziela klientowi rabatu w wysokości 10% całej usługi. Uzwojenie silnika waży 5 kg. Uwzględniając dane z tabeli, wyznacz koszt remontu w zaokrągleniu do pełnych złotówek, gdy klient zlecił remont 12 silników.

Składowe kosztów	Jednostka miary	Cena brutto [zł]
Drut nawojowy	kg	25,00
Łożysko	szt.	8,00
Robocizna	roboczogodzina	40,00

A. 3 596 zł

B. 4 092 zł

C. 3 996 zł

D. 3 683 zł

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Świetna robota! Twoja odpowiedź jest prawidłowa i pokazuje, że rozumiesz, jak przeprowadzić kalkulację kosztów remontu silnika prądu stałego. Przede wszystkim, musimy uwzględnić wszystkie składowe kosztów. Na jeden silnik przypada 5 kg drutu nawojowego, co daje nam koszt 125 zł (5 kg x 25 zł/kg). Dodatkowo, wymiana łożysk, po 8 zł za sztukę, oznacza 16 zł na silnik, przy założeniu, że każdy silnik ma dwa łożyska. Robocizna to 5 godzin pracy przy stawce 40 zł za godzinę, co daje 200 zł na silnik. Sumując te koszty, otrzymujemy 341 zł za remont jednego silnika. Przy 12 silnikach koszt wynosi 4092 zł. Ważne jest, by nie zapomnieć o 10% rabacie, co obniża łączny koszt do 3683 zł. Tego typu kalkulacje są często wykorzystywane w branży, a znajomość takich podstaw to klucz do efektywnego zarządzania projektami technicznymi. Wiedza o tym, jak precyzyjnie obliczać koszty, jest nie tylko przydatna w pracy zawodowej, ale także w codziennym życiu, gdy musimy podejmować decyzje finansowe. Pamiętaj, że każde zadanie wymaga dokładności i przemyślenia, co jest standardem w branży.

Pytanie 34

W przedstawionym na rysunku schemacie układu sterowania cewki przekaźników mają być załączane w kolejności: K2, K1, K3. Określ wymaganą kolejność naciskania przycisków sterowniczych.

A. S2, S1, S3

B. S1, S2, S3

C. S3, S2, S1

D. S2, S3, S1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zgodność z przedstawionym schematem jest kluczowa w zrozumieniu, dlaczego odpowiedź S2, S1, S3 jest poprawna. Kiedy przycisk S2 zostaje naciśnięty, aktywuje cewkę przekaźnika K2, co z kolei zamyka jego styki i umożliwia przepływ prądu do następnego elementu układu. Kolejnym krokiem jest naciśnięcie S1, które aktywuje K1. Przekaźnik K1, po zadziałaniu, zamyka swoje styki, co z kolei przygotowuje układ do końcowej fazy. Wciśnięcie S3 aktywuje ostatni przekaźnik K3. Taka kolejność przycisków jest zgodna z zasadą działania kaskadowego załączania przekaźników, gdzie każdy kolejny przekaźnik aktywowany jest w ramach określonego ciągu logicznego. Praktyka ta jest często stosowana w automatyce przemysłowej, gdzie sekwencyjne załączanie elementów zapewnia właściwą pracę systemu. Dbałość o poprawność takiej kolejności jest istotna dla bezpieczeństwa i efektywności działania układów elektromechanicznych. Ważne jest również, aby zawsze uwzględniać specyfikacje producenta oraz zalecenia dotyczące instalacji i konserwacji urządzeń, co zapewnia ich trwałość i niezawodność.

Pytanie 35

Na której ilustracji przedstawiono łożysko toczne?

A. Na ilustracji 4.

B. Na ilustracji 2.

C. Na ilustracji 1.

D. Na ilustracji 3.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Łożysko toczne przedstawione na ilustracji 1 jest powszechnie stosowane w wielu mechanizmach ze względu na swoją efektywność w zmniejszaniu tarcia między ruchomymi częściami. Działanie łożyska tocznego opiera się na zasadzie toczenia, co umożliwia zmniejszenie oporów ruchu w porównaniu do łożysk ślizgowych. W typowych zastosowaniach, takich jak w samochodach, maszynach przemysłowych czy urządzeniach AGD, łożyska kulkowe (a więc toczne) pozwalają na płynne obracanie się elementów przy minimalnej stracie energii. Standardowe konstrukcje łożysk są zgodne z normami ISO, co zapewnia ich uniwersalność i możliwość stosowania w różnych urządzeniach. Łożyska toczne są zaprojektowane tak, aby zapewnić długotrwałą eksploatację i niezawodność, co jest kluczowe w przemyśle. Moim zdaniem, warto zwrócić uwagę na regularną konserwację takich łożysk, aby uniknąć przedwczesnego zużycia i uszkodzeń. Dobre praktyki branżowe sugerują stosowanie odpowiednich smarów, które przedłużają żywotność łożyska i poprawiają jego wydajność.

Pytanie 36

Urządzenie obniżające wartość napięcia do celów pomiarowych to

A. przekładnik napięciowy.

B. przekaźnik podnapięciowy.

C. falownik napięcia.

D. transformator separujący.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przekładnik napięciowy to specjalistyczne urządzenie, które ma na celu obniżenie wartości napięcia w sposób bezpieczny i kontrolowany do poziomów odpowiednich dla urządzeń pomiarowych. Dzięki temu możliwe jest precyzyjne monitorowanie i analizowanie parametrów elektrycznych w systemach wysokiego napięcia. Przekładniki napięciowe są powszechnie stosowane w stacjach transformatorowych oraz w rozdzielniach, gdzie istnieje potrzeba przetwarzania sygnałów w celu ich dalszej analizy lub wizualizacji. Przykładem zastosowania przekładników napięciowych w praktyce jest ich wykorzystanie w systemach zabezpieczeń, które monitorują stan sieci elektrycznej oraz w systemach pomiarowych, które zbierają dane do dalszej analizy. W nowoczesnych instalacjach, przekładniki napięciowe są często zgodne z międzynarodowym standardem IEC 61869, co zapewnia ich interoperacyjność i bezpieczeństwo w zastosowaniach przemysłowych. Zastosowanie przekładników pozwala na precyzyjne pomiary, minimalizację ryzyka uszkodzeń urządzeń pomiarowych oraz zapewnienie zgodności z normami bezpieczeństwa elektrycznego.

Pytanie 37

Co może spowodować uszkodzenie izolacji urządzenia elektrycznego?

A. Przepięcie.

B. Zapad napięcia.

C. Zanik napięcia zasilania.

D. Przerwa w zasilaniu.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przepięcie to nagły wzrost napięcia, który może znacząco przekroczyć nominalne wartości dla danego urządzenia elektrycznego. Tego rodzaju zjawiska mogą być spowodowane różnymi czynnikami, takimi jak wyładowania atmosferyczne, nagłe zmiany obciążenia w sieci, czy też błędy w instalacji. W praktyce, przepięcia mogą prowadzić do przebicia izolacji, co skutkuje uszkodzeniem urządzenia lub wręcz pożarem. Aby zabezpieczyć urządzenia przed skutkami przepięć, stosuje się różne rozwiązania, takie jak ograniczniki przepięć (SPD), które zatrzymują nadmierne napięcia przed ich dotarciem do wrażliwych komponentów. Ponadto, zgodnie z normami PN-EN 62305 dotyczącymi ochrony odgromowej, należy także uwzględnić odpowiednie zabezpieczenia w infrastrukturze budowlanej, aby minimalizować ryzyko uszkodzeń spowodowanych przez zjawiska atmosferyczne. Dbanie o właściwe zabezpieczenia oraz regularne przeglądy instalacji elektrycznych są kluczowe dla zapewnienia ich niezawodności i bezpieczeństwa.

Pytanie 38

Na rysunku przedstawiono schemat układu zasilania i sterowania silnika

A. pierścieniowego z przełącznikiem obrotów lewo-prawo.

B. klatkowego z regulacją prędkości.

C. klatkowego z przełącznikiem gwiazda-trójkąt.

D. pierścieniowego z rozrusznikiem rezystancyjnym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Silnik pierścieniowy z rozrusznikiem rezystancyjnym to doskonały przykład zastosowania w miejscach, gdzie potrzebujemy kontrolować moment rozruchowy. Tego typu układ pozwala na płynny start, co jest niezwykle przydatne w przypadku dużych maszyn, np. dźwigów czy dużych wentylatorów, gdzie nagły start mógłby uszkodzić mechanizm. W schemacie widzimy, że uzwojenia stojana są podłączone do sieci, a w obwodzie wirnika znajdują się rezystory rozruchowe. Rezystory te są stopniowo odłączane w miarę jak silnik nabiera prędkości, co pozwala na zmniejszenie prądu rozruchowego. To rozwiązanie jest zgodne z dobrymi praktykami w inżynierii elektrycznej, gdzie dąży się do minimalizacji zużycia i ochrony sprzętu. Stosowanie takich układów nie tylko zwiększa żywotność urządzeń, ale też poprawia efektywność energetyczną, co ma znaczenie w kontekście zrównoważonego rozwoju.

Pytanie 39

Który z wymienionych materiałów jest smarem?

A. Towot.

B. Bakelit.

C. Szamot.

D. Tekstolit.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Towot to materiał, który jest powszechnie stosowany jako smar w różnych zastosowaniach przemysłowych. Jest to mieszanka związków chemicznych, która charakteryzuje się wysoką lepkością oraz zdolnością do redukcji tarcia pomiędzy ścierającymi się powierzchniami. Towot wykorzystywany jest w przemyśle motoryzacyjnym do smarowania łożysk, wałów napędowych, a także w maszynach przemysłowych, gdzie wymagana jest ochrona przed korozją oraz zużyciem. Dodatkowo, dzięki swoim właściwościom, towot jest odporny na wysokie temperatury i działanie wody, co czyni go idealnym do zastosowań w trudnych warunkach. W kontekście standardów przemysłowych, towot spełnia wymagania określone w normach branżowych, takich jak ISO 6743-9, które definiują właściwości smarów stosowanych w różnych aplikacjach. Jego właściwe stosowanie może znacząco wydłużyć żywotność komponentów maszyn oraz poprawić ich wydajność operacyjną.

Pytanie 40

Obwód główny układu zasilania silnika elektrycznego przedstawiony na schemacie służy do

A. zmiany prędkości obrotowej przez zmianę liczby par biegunów.

B. przeprowadzenia rozruchu z rozrusznikiem rezystorowym.

C. przeprowadzenia rozruchu przełącznikiem gwiazda - trójkąt.

D. realizacji elektrycznego hamowania dynamicznego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybrałeś prawidłową odpowiedź, ponieważ obwód główny układu zasilania przedstawiony na schemacie rzeczywiście służy do przeprowadzenia rozruchu z rozrusznikiem rezystorowym. Jest to metoda stosowana w celu ograniczenia prądu rozruchowego silnika elektrycznego, zwłaszcza w przypadku silników o dużej mocy. Jak widzisz na schemacie, układ wykorzystuje rezystory R1 i R2, które są włączane szeregowo z uzwojeniem silnika podczas jego uruchamiania. Te rezystory redukują prąd, co z kolei zmniejsza moment rozruchowy i łagodniejszy start silnika. Takie rozwiązanie jest często stosowane w przemyśle, gdzie ochrona instalacji elektrycznej i zmniejszenie zużycia mechanicznego są kluczowe. Pamiętaj, że poprawne ustawienie parametrów rezystorów jest istotne, aby nie ograniczać zbytnio momentu rozruchowego, co mogłoby spowodować nieefektywność rozruchu. Metoda ta jest zgodna z normami IEC dotyczących sterowania silnikami elektrycznymi, co świadczy o jej sprawdzonym zastosowaniu w praktyce.

Rozpocznij nowy egzamin

Powrót do strony głównej
