Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.05 - Obsługa, diagnozowanie oraz naprawa pojazdów samochodowych
Data rozpoczęcia: 5 maja 2026 16:24
Data zakończenia: 5 maja 2026 16:47

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Materiałem zastosowanym do wykonania zbiorniczka wyrównawczego płynu hamulcowego jest

A. stop aluminium.

B. żeliwo.

C. szkło.

D. tworzywo sztuczne.

Materiałem stosowanym na zbiorniczek wyrównawczy płynu hamulcowego jest tworzywo sztuczne i to nie jest przypadek, tylko wynik wielu lat doświadczeń konstruktorów. Zbiorniczek pracuje w komorze silnika, gdzie temperatura potrafi być wysoka, a jednocześnie ma stały kontakt z płynem hamulcowym na bazie glikoli, który jest dość agresywny chemicznie. Tworzywa stosowane na te zbiorniczki (np. specjalne odmiany poliamidu, polipropylenu czy innych tworzyw odpornych chemicznie) są tak dobrane, żeby nie reagowały z płynem, nie pękały od temperatury i nie starzały się zbyt szybko. Dodatkowo plastik jest lekki, łatwo się go formuje metodą wtrysku, można od razu zrobić przezroczyste ścianki lub półprzezroczyste, dzięki czemu widać poziom płynu bez odkręcania korka. To jest ogromna zaleta w serwisie – mechanik albo kierowca rzuca okiem i od razu widzi, czy poziom mieści się między MIN a MAX. Moim zdaniem to jedna z prostszych, ale bardzo przemyślanych części układu hamulcowego. W nowoczesnych autach praktycznie standardem jest zbiorniczek z tworzywa z wytłoczonymi oznaczeniami poziomu i odpowiednimi gniazdami na czujnik poziomu płynu. Tworzywo sztuczne dobrze też tłumi drgania, nie koroduje, a przy ewentualnym drobnym uderzeniu raczej się odkształci niż rozbije jak szkło. W praktyce warsztatowej wymiana takiego zbiorniczka jest szybka, nie wymaga specjalistycznych narzędzi, a element jest stosunkowo tani. To wszystko idealnie wpisuje się w dobre praktyki producentów: bezpieczeństwo, trwałość, niska masa i łatwość obsługi serwisowej.

Pytanie 2

Na rysunku strzałkami oznaczono miejsca pomiaru

A. luzu układu tłok-cylinder.

B. skoku tłoka w cylindrze.

C. szczelności cylindra.

D. zużycia tulei cylindrowej.

Odpowiedzi, które dotyczą luzu układu tłok-cylinder, skoku tłoka w cylindrze oraz szczelności cylindra, nie odnoszą się bezpośrednio do kontekstu pomiarów zużycia tulei cylindrowej. Luz układu tłok-cylinder to pojęcie związane z tolerancją pomiędzy tłokiem a cylindrem, które ma znaczenie w kontekście wydajności silnika, ale nie jest to bezpośrednia miara zużycia samej tulei. Często pomiar luzu może być mylony z pomiarem zużycia, co prowadzi do błędnych wniosków o stanie części. Skok tłoka to parametr określający, jak daleko tłok porusza się w cylindrze podczas pracy silnika, i nie ma wpływu na pomiar zużycia tulei, ponieważ odnosi się do ruchu tłoka, a nie jego kontaktu z tuleją. Podobnie, szczelność cylindra jest istotnym parametrem, który dotyczy zdolności cylindra do utrzymania ciśnienia, jednak, aby ocenić szczelność, należy zastosować inne metody pomiarowe, takie jak próby ciśnieniowe. Te koncepcje są istotne dla ogólnego zrozumienia działania silnika, lecz nie dotyczą bezpośrednio metod i miejsc pomiaru zużycia tulei cylindrowej, co prowadzi do potencjalnych nieporozumień w ocenie stanu technicznego silnika.

Pytanie 3

Wymieniając elementy układu wydechowego,

A. zamiast katalizatora można zastosować tłumik.

B. pojemność układu musi pozostać taka sama.

C. można stosować rury o mniejszej średnicy.

D. można usunąć łącznik elastyczny (plecionkę).

W tym pytaniu chodzi o zachowanie prawidłowych parametrów pracy układu wydechowego po wymianie jego elementów. Odpowiedź „pojemność układu musi pozostać taka sama” jest trafna, bo konstruktor silnika dobiera długości i średnice rur, objętość tłumików, komór i katalizatora tak, żeby uzyskać odpowiednie ciśnienie wsteczne, tłumienie hałasu oraz spełnić normy emisji spalin. Jeżeli podczas naprawy zmienimy znacząco pojemność układu (np. zastosujemy dużo mniejszy lub dużo większy tłumik, inny kształt puszki, skrócimy układ), to zmieniają się warunki przepływu spalin. Może to powodować spadek mocy, gorsze wkręcanie się silnika na obroty, większe zużycie paliwa, a czasem nawet problemy z odczytami sondy lambda i pracą sterownika silnika. W praktyce przy wymianie stosuje się elementy o zbliżonej lub tej samej kubaturze i przebiegu rur jak oryginał (OE lub dobrej jakości zamiennik), właśnie po to, żeby nie rozjechać charakterystyki silnika. Moim zdaniem to jest taki typowy błąd „tunerski”: ktoś wstawia zupełnie inny, pusty przelotowy tłumik albo usuwa jeden z elementów i potem dziwi się, że auto jedzie gorzej, mimo że jest głośniejsze. Warsztatowo dobra praktyka jest prosta: zachować podobną średnicę, długość i objętość układu, unikać drastycznych przeróbek, trzymać się dokumentacji producenta. Wtedy układ wydechowy dalej spełnia normy hałasu, emisji i nie psuje charakterystyki momentu obrotowego.

Pytanie 4

Ile wynosi koszt robocizny mechanika, który pracował 1 godzinę i 30 minut, a cena 1 roboczogodziny wynosi 40,00 zł?

A. 60,00 zł

B. 40,50 zł

C. 20,00 zł

D. 80,50 zł

Koszt robocizny 60,00 zł wynika z prostego, ale bardzo ważnego w warsztacie przeliczenia czasu pracy na roboczogodziny. Mechanik pracował 1 godzinę i 30 minut, czyli 1,5 godziny. W praktyce zawsze przeliczamy minuty na ułamek godziny: 30 minut to połowa godziny, czyli 0,5 h. Stawka wynosi 40,00 zł za 1 roboczogodzinę, więc mnożymy: 1,5 h × 40,00 zł/h = 60,00 zł. To dokładnie taki sam schemat jak przy kosztorysowaniu każdej usługi serwisowej – niezależnie, czy chodzi o wymianę sprzęgła, regulację luzów zaworowych czy diagnostykę komputerową. Moim zdaniem umiejętność szybkiego liczenia roboczogodzin to podstawa pracy w serwisie, bo klient musi dostać jasną i uczciwą wycenę. W dobrych warsztatach stosuje się normy czasowe z katalogów producentów lub programów serwisowych (np. 1,3 h na daną naprawę), a następnie mnoży się je przez stawkę za 1 roboczogodzinę. Dokładnie tak samo jak tutaj: czas (w godzinach) × stawka = koszt robocizny. W praktyce często zaokrągla się czas do 0,1 h lub 0,25 h, ale zasada matematyczna zostaje identyczna. Warto też pamiętać, że osobno liczy się koszt robocizny, a osobno koszt części i materiałów, a dopiero potem tworzy się pełny kosztorys naprawy zgodny z dobrą praktyką branżową i zasadami przejrzystości dla klienta.

Pytanie 5

Symbol umieszczony na oponie 145/50 wskazuje na szerokość opony w

A. calach oraz wskaźnik profilu w %

B. milimetrach oraz wskaźnik profilu w milimetrach

C. calach oraz wskaźnik profilu w milimetrach

D. milimetrach oraz wskaźnik profilu w %

Odpowiedź "milimetrach i wskaźnik profilu w %" jest poprawna, ponieważ oznaczenie opony 145/50 wskazuje, że szerokość opony wynosi 145 mm. W branży motoryzacyjnej powszechnie przyjęty standard polega na tym, że szerokość opony podawana jest w milimetrach, co jest zgodne z międzynarodowymi normami ISO. Wskaźnik profilu, czyli stosunek wysokości boku opony do jej szerokości, wyrażany jest w procentach. W tym przypadku 50% oznacza, że wysokość boku opony wynosi połowę szerokości, czyli 72,5 mm. Zrozumienie tego oznaczenia jest kluczowe dla doboru odpowiednich opon do pojazdów, ponieważ wpływa na zarówno bezpieczeństwo, jak i komfort jazdy. Właściwy dobór opon, zgodny z ich parametrami, jest istotny dla osiągów pojazdu oraz efektywności paliwowej. Dobrze dobrane opony mogą również wpłynąć na trwałość ogumienia oraz stabilność na drodze, co jest szczególnie ważne w trudnych warunkach atmosferycznych.

Pytanie 6

Podczas diagnostyki układu elektrycznego pojazdu, mechanik powinien w pierwszej kolejności sprawdzić:

A. Przewody paliwowe

B. Zawory dolotowe

C. Pasy bezpieczeństwa

D. Bezpieczniki

Sprawdzenie bezpieczników jest kluczowym krokiem podczas diagnostyki układu elektrycznego pojazdu. Bezpieczniki pełnią funkcję ochronną, zabezpieczając układ przed przeciążeniem i uszkodzeniami spowodowanymi zwarciami. W przypadku awarii jakiegokolwiek elementu elektrycznego, sprawdzenie bezpieczników to jedna z pierwszych czynności, którą należy wykonać. Jest to szybki i prosty sposób na zidentyfikowanie problemu, zanim przystąpi się do bardziej zaawansowanej diagnostyki. Bezpieczniki mogą ulec przepaleniu z różnych powodów, takich jak przeciążenie obwodu lub zwarcie, co powoduje przerwanie obwodu i ochronę reszty systemu przed uszkodzeniem. Profesjonalni mechanicy zawsze najpierw sprawdzają bezpieczniki, ponieważ ich wymiana jest szybka i stosunkowo tania, co może natychmiast rozwiązać problem bez konieczności dalszej, czasochłonnej diagnostyki. To podejście jest zgodne z dobrą praktyką warsztatową i standardami w branży motoryzacyjnej, które promują efektywność i skuteczność w diagnozowaniu problemów.

Pytanie 7

Przed przeprowadzeniem diagnostyki silnika pojazdu przy użyciu analizatora spalin, należy

A. uzupełnić zbiornik paliwa.

B. schłodzić silnik.

C. dodać olej silnikowy do maksymalnego poziomu.

D. podnieść temperaturę silnika do wartości eksploatacyjnej.

Rozgrzewanie silnika do temperatury eksploatacyjnej przed wykonaniem diagnostyki silnika przy użyciu analizatora spalin jest kluczowym etapem, który ma na celu uzyskanie dokładnych i wiarygodnych wyników pomiarów. Silniki spalinowe osiągają optymalną efektywność pracy oraz odpowiednie parametry spalin dopiero po osiągnięciu właściwej temperatury roboczej. W tej temperaturze wszystkie komponenty silnika, w tym systemy wtryskowe i katalizatory, działają w optymalny sposób, co pozwala na zminimalizowanie błędów pomiarowych. Dobrą praktyką jest również przeprowadzenie diagnostyki po pewnym czasie pracy silnika na biegu jałowym, co umożliwia stabilizację parametrów. Na przykład, podczas diagnostyki pojazdu osobowego, który przeszedł dłuższą jazdę, można zauważyć znaczące różnice w składzie spalin w porównaniu z pomiarami przy zimnym silniku. Warto zwrócić uwagę, że wiele instrukcji obsługi producentów zaleca konkretne procedury rozgrzewania silnika, co podkreśla znaczenie tego kroku w kontekście diagnostyki i redukcji emisji szkodliwych substancji.

Pytanie 8

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

Zużycie gładzi cylindrów mierzy się za pomocą

A. średnicówki czujnikowej.

B. głębokościomierza.

C. mikrometru.

D. suwmiarki modułowej.

Zużycie gładzi cylindrów to temat, przy którym bardzo łatwo się pomylić, jeśli patrzy się tylko na ogólne podobieństwo narzędzi pomiarowych. Cylinder pracuje w bardzo trudnych warunkach, a każdy nadmierny luz pomiędzy tłokiem a gładzią powoduje spadek kompresji, zwiększone zużycie oleju i hałas. Dlatego branżowym standardem jest pomiar średnicy cylindra i ocena jego kształtu za pomocą średnicówki czujnikowej, a nie narzędzi bardziej „uniwersalnych” lub mniej precyzyjnych. Suwmiarka modułowa, mimo że wygląda profesjonalnie i faktycznie ma szerokie zastosowanie w warsztacie, nie zapewnia wymaganej dokładności i powtarzalności przy pomiarze otworów o takiej długości jak cylinder. Suwmiarka ma dokładność rzędu dziesiątych milimetra, czasem lepszą, ale do oceny owalizacji czy stożkowatości cylindra potrzeba odczytów na poziomie setnych milimetra, a często porównywania kilku pomiarów w różnych płaszczyznach. To wykracza poza jej realne możliwości. Głębokościomierz również bywa mylący, bo kojarzy się z wymiarem „w głąb”. W silniku używamy go np. do sprawdzania wysokości progu zużycia, głębokości gniazd zaworowych czy wystawania tulei cylindra ponad blok, ale nie do pomiaru średnicy gładzi. On w ogóle nie jest przeznaczony do pomiaru średnic, tylko do pomiaru odległości w jednym kierunku, prostopadle do powierzchni odniesienia. Mikrometr zewnętrzny to z kolei bardzo precyzyjne narzędzie, jednak służy do pomiaru wałków, czopów, tłoków, sworzni itp., czyli elementów zewnętrznych, a nie otworów. W praktyce w remontach silników mikrometrem mierzysz tłok, a średnicówką czujnikową mierzoną średnicę cylindra. Typowym błędem myślowym jest założenie, że skoro mikrometr jest „najdokładniejszy”, to nadaje się do wszystkiego. Niestety nie – jego konstrukcja zwyczajnie nie pozwala wejść do środka cylindra i poprawnie oprzeć go w trzech punktach. Dobre podejście w diagnostyce to zawsze dobór narzędzia specjalnie do danego pomiaru. W przypadku gładzi cylindrów tylko średnicówka czujnikowa zapewnia pełną informację o średnicy, owalizacji i stożkowatości, zgodnie z praktyką warsztatów zajmujących się profesjonalną regeneracją silników spalinowych.

Pytanie 10

Wałek atakujący wraz z kołem talerzowym wchodzą w pojeździe w skład mechanizmu

A. przekładni kierowniczej.

B. napędu wycieraczek

C. napędu układu rozrządu.

D. przekładni głównej.

Wałek atakujący wraz z kołem talerzowym to klasyczny zestaw elementów przekładni głównej w pojeździe. Ten komplet tworzy przekładnię stożkową (często hipoidalną), która ma dwa główne zadania: po pierwsze zmienia kierunek przekazywania momentu obrotowego ze skrzyni biegów na mechanizm różnicowy i półosie, a po drugie dodatkowo redukuje prędkość obrotową i zwiększa moment na kołach napędowych. Wałek atakujący jest połączony z wałem napędowym (lub bezpośrednio ze skrzynią biegów w autach z napędem na przednią oś), a koło talerzowe jest przykręcone do obudowy mechanizmu różnicowego. W praktyce, kiedy auto jedzie, moment z silnika przechodzi przez sprzęgło, skrzynię biegów, dalej wał napędowy, właśnie na przekładnię główną (wałek atakujący + koło talerzowe), a potem dopiero na mechanizm różnicowy i półosie. Moim zdaniem warto kojarzyć, że regulacja zazębienia wałka atakującego z kołem talerzowym (luz wzdłużny, luz boczny, ślad współpracy zębów) to jedna z kluczowych czynności przy naprawie mostów napędowych, bo od tego zależy hałas, trwałość i bezpieczeństwo całego układu napędowego. W nowoczesnych pojazdach nadal obowiązują te same podstawowe zasady: prawidłowe smarowanie przekładni głównej, użycie oleju przekładniowego o odpowiedniej klasie API GL i lepkości, kontrola luzów zgodnie z dokumentacją serwisową producenta, a przy wymianie łożysk lub uszczelniaczy trzeba zawsze sprawdzić i ewentualnie skorygować ustawienie wałka atakującego względem koła talerzowego. W warsztatach, które trzymają się dobrych praktyk, po każdej ingerencji w most napędowy wykonuje się jazdę próbną i sprawdza, czy nie pojawia się wycie przekładni przy określonych prędkościach, bo to często pierwszy sygnał złego ustawienia wałka atakującego lub zużycia zębów koła talerzowego.

Pytanie 11

W trakcie weryfikacji czopów głównych wału korbowego stwierdzono, że wymiary czopów I, II i IV są bliskie wymiarom nominalnym, a czop III został zakwalifikowany do szlifowania na wymiar naprawczy. Jak powinna wyglądać dalsza naprawa?

A. Szlifowanie czopów II i III (współbieżnych) na wymiar naprawczy i montaż z nadwymiarowymi panewkami.

B. Szlifowanie czopa III na wymiar naprawczy i montaż z nominalnymi panewkami.

C. Szlifowanie czopów I, II, III i IV na wymiar naprawczy i montaż z nadwymiarowymi panewkami.

D. Szlifowanie czopa III na wymiar naprawczy i montaż z nadwymiarowymi panewkami.

Prawidłowa odpowiedź wynika z zasady, że czopy główne jednego wału korbowego powinny mieć jednakowy wymiar i klasę naprawczą. Jeżeli choć jeden czop zostaje zakwalifikowany do szlifu na wymiar naprawczy, to w praktyce warsztatowej szlifuje się komplet czopów głównych na ten sam wymiar i montuje odpowiedni komplet panewek nadwymiarowych (naprawczych). Dzięki temu zachowuje się prawidłową współosiowość, równomierne podparcie wału w bloku oraz równomierne ciśnienie filmu olejowego na wszystkich czopach. Moim zdaniem to jest jedna z tych zasad, które po prostu trzeba zapamiętać, bo później ratuje skórę przy poważniejszych remontach. Gdyby tylko jeden czop miał inny wymiar, pojawia się ryzyko zakłócenia rozkładu obciążeń, szybszego zużycia panewek, problemów z luzem łożyskowym i nawet mikropęknięć wału. W standardach regeneracji wałów (czy to w literaturze producentów silników, czy w instrukcjach technologicznych zakładów szlifierskich) wyraźnie podkreśla się konieczność obróbki wszystkich czopów głównych na ten sam stopień naprawczy. W praktyce wygląda to tak, że wał ustawia się na szlifierce, sprawdza bicie promieniowe, prostuje jeśli trzeba, a potem szlifuje komplet czopów głównych na wymiar np. –0,25 mm lub –0,50 mm. Dopiero do tak obrobionego wału dobiera się komplet panewek nadwymiarowych z jednej serii, mierzy się luz łożyskowy plastigauge’em lub mikrometrem wewnętrznym i dopiero wtedy składa silnik. To podejście zmniejsza ryzyko zatarcia, hałasu łożyskowego i wibracji. W dobrze prowadzonym serwisie nikt nie zostawi jednego czopa w nominale, a reszty w naprawczym, bo to po prostu proszenie się o kłopoty przy dalszej eksploatacji.

Pytanie 12

Podczas demontażu łożysk z uszczelniającym pierścieniem, siłę należy kierować bezpośrednio na

A. zdejmowany pierścień łożyska

B. wszystkie części łożyska

C. niedemontowalny pierścień łożyska

D. elementy toczne łożyska

Wybór innych odpowiedzi może prowadzić do poważnych błędów w procesie demontażu łożysk. Próba oddziaływania siłą na niezdejmowany pierścień łożyska jest niebezpieczna, ponieważ może prowadzić do uszkodzenia całej struktury łożyska oraz osadzenia elementów mocujących. W przypadku działania na wszystkie elementy łożyska, siły mogą być nierównomierne, co zwiększa ryzyko deformacji lub zniszczenia zarówno łożyska, jak i wału, na którym jest zamocowane. Oddziaływanie na elementy toczne łożyska również jest niewłaściwe, gdyż są one zaprojektowane do pracy w specyficznych warunkach obciążeniowych, a ich usunięcie bez odpowiedniego wsparcia może prowadzić do ich trwałego uszkodzenia. Te nieprawidłowe podejścia są często wynikiem braku znajomości podstawowych zasad budowy i działania łożysk oraz nieprzestrzegania standardów demontażu, które zalecają kierowanie siły na konkretne, zdejmowane elementy. Dlatego kluczowe jest stosowanie się do zaleceń producentów oraz ogólnych norm branżowych, aby uniknąć kosztownych napraw i utraty funkcjonalności maszyn.

Pytanie 13

Wstępna ocena organoleptyczna stanu technicznego amortyzatora, obejmuje

A. analizę wzrokową stopnia zużycia opon pojazdu

B. analizę stanu zużycia tulei wahaczy

C. analizę stanu zużycia drążków kierowniczych

D. analizę zużycia sprężyn zawieszenia

Wybór odpowiedzi dotyczących oceny zużycia drążków kierowniczych, tulei wahaczy oraz sprężyn zawieszenia może prowadzić do nieprawidłowych wyników oceny stanu technicznego pojazdu. Choć te elementy są istotne dla funkcjonowania układu zawieszenia, nie są bezpośrednio związane z wstępną, organoleptyczną oceną stanu amortyzatora. Drążki kierownicze są odpowiedzialne za kierowanie pojazdem, a ich zużycie może wpływać na precyzję prowadzenia, ale ich badanie nie jest pierwszym krokiem w ocenie stanu amortyzatorów. Tuleje wahaczy, które odpowiadają za stabilność zawieszenia, można ocenić jedynie w późniejszych etapach diagnostyki. Natomiast sprężyny zawieszenia, choć kluczowe dla amortyzacji, również wymagają bardziej szczegółowego badania, które nie jest częścią wstępnej, wizualnej oceny. Często błędne rozumienie struktury układu zawieszenia oraz jego poszczególnych komponentów prowadzi do zaniżania znaczenia oceny stanu opon. W praktyce nieprawidłowe oceny mogą skutkować niebezpiecznymi warunkami na drodze, co podkreśla znaczenie zrozumienia oraz przestrzegania właściwych procedur diagnostycznych.

Pytanie 14

Przedstawione na rysunku narzędzie jest przeznaczone do montażu

A. pierścieni zabezpieczających sworznie tłokowe.

B. pierścieni Segera.

C. pierścieni tłokowych.

D. metalowych opasek zaciskowych.

Na zdjęciu widać specjalistyczne narzędzie warsztatowe, które łatwo pomylić z różnymi rodzajami szczypiec czy opasek montażowych. W praktyce mechanicy często mylą je ze szczypcami do pierścieni Segera, bo i tu, i tu chodzi o elementy sprężyste w kształcie pierścienia. Jednak szczypce do Segerów mają cienkie końcówki wkładane w otwory pierścienia i działają punktowo, a nie obejmują całego obwodu. Tutaj szczęki są szerokie, półokrągłe, z wycięciami dopasowanymi do średnic pierścieni tłokowych, więc konstrukcja jest zupełnie inna. Podobnie błędne jest skojarzenie z metalowymi opaskami zaciskowymi. Do takich opasek stosuje się albo specjalne zaciskarki, albo klucze z zaczepem, które ciągną taśmę i blokują zamek. Na zdjęciu nie ma żadnego mechanizmu do napinania taśmy, tylko układ dźwigni rozszerzający szczęki. Opaska zaciskowa musi być ściskana, a to narzędzie rozsuwa elementy na zewnątrz, więc jego funkcja jest odwrotna. Równie mylące bywa myślenie o pierścieniach zabezpieczających sworznie tłokowe – tam stosuje się małe pierścienie typu Seeger lub sprężyste druciki, które montuje się najczęściej prostymi szczypcami lub nawet śrubokrętem, bo element jest mały i pracuje w gnieździe tłoka, a nie na jego obwodzie. Narzędzie z rysunku jest zdecydowanie za duże i zbyt rozbudowane do takiej czynności. Typowym błędem jest patrzenie tylko na ogólny kształt „szczypiec” i zgadywanie po nazwie pierścienia, zamiast zastanowić się, jak rozkładają się siły podczas montażu i jaki ruch musi wykonać narzędzie. W przypadku pierścieni tłokowych kluczowe jest równomierne rozszerzanie całego pierścienia, bez punktowego odginania, dlatego stosuje się właśnie takie szerokie, segmentowe szczęki obejmujące pierścień dookoła tłoka. To od razu zdradza jego prawdziwe przeznaczenie.

Pytanie 15

W trakcie diagnozowania pojazdu na linii testowej przeprowadza się pomiar geometrii przedniego zawieszenia w formie

A. kąta nachylenia koła

B. zbieżności całkowitej kół

C. kąta wyprzedzenia sworznia zwrotnicy

D. kąta nachylenia osi zwrotnicy

Pomiar zbieżności całkowitej kół jest kluczowym elementem diagnostyki geometrii zawieszenia pojazdu. Oznacza on kąt, pod jakim przednie koła ustawione są względem siebie, gdy pojazd porusza się na prostym odcinku drogi. Właściwe ustawienie zbieżności ma fundamentalne znaczenie dla bezpieczeństwa jazdy oraz wydajności pojazdu. Ich niewłaściwe wartości mogą prowadzić do nierównomiernego zużycia opon, a także negatywnie wpływać na prowadzenie i stabilność auta. Na przykład, zbyt dużą zbieżność może powodować szybsze zużycie opon na wewnętrznych krawędziach, co w konsekwencji prowadzi do kosztownych wymian. Praktyka diagnostyczna wymaga regularnego sprawdzania geometrii zawieszenia, zwłaszcza po kolizjach czy wymianach części układu zawieszenia. W branży standardem stały się narzędzia optyczne i laserowe, które umożliwiają precyzyjne pomiary zbieżności, a przez to skuteczne dostosowywanie ustawień zawieszenia do specyfikacji producenta, co jest kluczowe dla zapewnienia optymalnych właściwości jezdnych i komfortu użytkownika.

Pytanie 16

Do wykonania pomiaru podciśnienia w kolektorze dolotowym silnika spalinowego należy zastosować

A. barometr.

B. sonometr.

C. manometr.

D. wakuometr.

Do pomiaru podciśnienia w kolektorze dolotowym rzeczywiście stosuje się wakuometr i to jest dokładnie ten przyrząd, który powinien kojarzyć się z diagnostyką silnika spalinowego. Wakuometr jest przyrządem do pomiaru ciśnień niższych od ciśnienia atmosferycznego, czyli właśnie podciśnienia. W układach dolotowych silników benzynowych, szczególnie z wtryskiem pośrednim, podciśnienie w kolektorze jest jednym z podstawowych parametrów oceny stanu silnika – mówi sporo o szczelności układu dolotowego, stanie pierścieni tłokowych, zaworów czy ustawieniu rozrządu. W praktyce warsztatowej podłącza się wakuometr do króćca podciśnienia w kolektorze dolotowym lub do przewodu podciśnieniowego (np. od serwa hamulcowego) i obserwuje wskazania przy pracy na biegu jałowym, przy dodawaniu gazu i przy gwałtownym odpuszczaniu pedału przyspieszenia. Charakterystyczne zmiany wskazań pozwalają ocenić, czy silnik „oddycha” prawidłowo. Moim zdaniem dobry mechanik potrafi z samego wykresu podciśnienia w kolektorze dolotowym wstępnie wytypować, czy problem leży w nieszczelności dolotu, w zapłonie, czy np. w nieszczelnym zaworze. Wakuometr jest narzędziem typowo warsztatowym, opisanym w wielu instrukcjach serwisowych producentów pojazdów i stosowanym zgodnie z zaleceniami norm branżowych, gdzie wyraźnie rozróżnia się pomiar ciśnienia dodatniego (manometr) i ujemnego względem atmosfery (wakuometr). W nowoczesnych silnikach podobne wartości odczytuje się też z czujnika MAP przez interfejs diagnostyczny, ale klasyczny wakuometr nadal jest bardzo przydatny przy szybkiej, „analogowej” ocenie stanu silnika.

Pytanie 17

W trakcie regularnej inspekcji systemu hamulcowego przeprowadza się pomiar

A. przenikalności cieplnej

B. temperatury wrzenia płynu hamulcowego

C. temperatury krzepnięcia płynu hamulcowego

D. lepkości płynu hamulcowego

Temperatura wrzenia płynu hamulcowego to naprawdę ważna sprawa, która powinna być regularnie sprawdzana. Płyny hamulcowe mają to do siebie, że wchłaniają wilgoć. Z czasem woda dostaje się do płynu i to wpływa na jego właściwości. Gdy temperatura wrzenia jest zbyt niska, zwłaszcza podczas mocnego hamowania, może być naprawdę niebezpiecznie, bo płyn zaczyna wrzeć. To zjawisko nazywa się 'wodą w układzie'. Dlatego naprawdę warto regularnie kontrolować, co się dzieje z płynem hamulcowym. Na przykład płyn DOT 4 ma temperaturę wrzenia na poziomie przynajmniej 155 °C, ale po nawodnieniu może to spaść nawet poniżej 100 °C. To duża różnica, która może pogorszyć działanie hamulców. Kontrolując temperaturę wrzenia, możemy zapobiec poważnym problemom i zapewnić sobie bezpieczeństwo na drodze.

Pytanie 18

Urządzenia do pomiaru grubości powłok lakierniczych, które funkcjonują na zasadzie indukcji magnetycznej, stosuje się do weryfikacji powłok na elementach

A. z drewna

B. ze stali

C. z ceramiki

D. z aluminium

Przy wyborze odpowiedzi, która nie dotyczy stali, warto zwrócić uwagę na właściwości materiałów. Drewno i ceramika to materiały, które nie są ferromagnetyczne, co oznacza, że nie reagują na pole magnetyczne. Przyrządy działające na zasadzie indukcji magnetycznej są zaprojektowane tak, aby korzystać z właściwości magnetycznych metali, które tworzą różne interakcje z polem magnetycznym. W przypadku drewna, pomiar grubości powłok lakierniczych jest realizowany innymi metodami, takimi jak pomiar optyczny lub ultradźwiękowy, ponieważ te materiały nie przewodzą prądu elektrycznego ani nie mają właściwości ferromagnetycznych. Podobnie jest z ceramiką, która również nie ma takich właściwości magnetycznych. Wybór aluminium jako materiału do pomiaru powłok lakierniczych za pomocą indukcji magnetycznej również jest błędny, ponieważ aluminium jest materiałem paramagnetycznym, co oznacza, że jego odpowiedź na pole magnetyczne jest bardzo słaba i nie nadaje się do pomiaru za pomocą opisanej metody. W praktyce, w przypadku powłok na aluminium stosuje się inne techniki, takie jak pomiar oporności elektrycznej lub metody optyczne. Takie błędne podejścia wynikają z niepełnego zrozumienia zasad działania przyrządów pomiarowych oraz właściwości materiałów, co może prowadzić do niewłaściwego doboru metod inspekcji i kontroli jakości.

Pytanie 19

Olej przeznaczony do automatycznej skrzyni biegów oznaczony jest symbolem

A. R1234yf

B. R134a

C. ATF

D. DOT

Symbol ATF to skrót od Automatic Transmission Fluid, czyli olej do automatycznych skrzyń biegów. W praktyce warsztatowej, jak tylko widzisz na bańce oznaczenie ATF, od razu wiadomo, że jest to płyn przeznaczony do przekładni automatycznych, klasycznych automatów hydrokinetycznych, a często też do niektórych przekładni hydrostatycznych czy układów wspomagania (w starszych autach). Producenci skrzyń bardzo jasno określają w dokumentacji, jaki typ ATF można stosować – np. Dexron II, Dexron III, Mercon, ATF+4, itp. Moim zdaniem to jedna z tych rzeczy, których nie wolno traktować „na oko”, bo zastosowanie złego oleju w automacie bardzo szybko kończy się poślizgiem sprzęgieł, przegrzewaniem, szarpaniem przy zmianie biegów, a potem drogą regeneracją całej skrzyni. ATF ma zupełnie inne dodatki uszlachetniające niż typowy olej silnikowy czy płyn hamulcowy: musi zapewniać odpowiednie tarcie w sprzęgłach wielotarczowych, stabilną lepkość w wysokich temperaturach, ochronę przed pienieniem oraz współpracę z elementami mechatronicznymi i zaworami sterującymi. W nowoczesnych skrzyniach automatycznych, zwłaszcza 6-, 8- czy 9-biegowych, wymagania wobec ATF są jeszcze wyższe, dlatego zawsze trzeba trzymać się specyfikacji producenta pojazdu lub skrzyni. W porządnie prowadzonym serwisie zawsze sprawdza się katalog doboru oleju lub dokumentację techniczną, a nie tylko kolor płynu, bo dziś ATF nie musi być już „klasycznie czerwony”. Dobra praktyka to też regularna wymiana ATF w trybie dynamicznym lub statycznym, zgodnie z zaleceniami, nawet jeśli producent marketingowo podaje „lifetime fill”, bo z mojego doświadczenia to często bardziej chwyt niż realna troska o trwałość skrzyni.

Pytanie 20

Przyczyną nadmiernego zużycia jednej z opon od strony zewnętrznej może być

A. za niskie ciśnienie w oponie.

B. niewłaściwy kąt pochylenia koła.

C. niewłaściwy kąt wyprzedzenia sworznia zwrotnicy.

D. za wysokie ciśnienie w oponie.

Zużycie opony tylko po stronie zewnętrznej kusi, żeby szukać przyczyny gdziekolwiek w zawieszeniu lub w ciśnieniu, ale tu trzeba się oprzeć na konkretnej wiedzy z geometrii kół. Kąt wyprzedzenia sworznia zwrotnicy (caster) wpływa głównie na stabilność jazdy na wprost i samoczynne prostowanie kół po skręcie. Z mojego doświadczenia, nawet dość duże odchyłki w casterze nie powodują typowego jednostronnego ścierania bieżnika na zewnętrznej krawędzi jednej opony, raczej objawiają się ściąganiem pojazdu, zmęczeniem kierowcy i „nerwowym” prowadzeniem. Dlatego obwinianie wyprzedzenia sworznia zwrotnicy za lokalne zużycie zewnętrznej krawędzi to trochę pójście na skróty. Podobnie sprawa wygląda z ciśnieniem. Za wysokie ciśnienie powoduje charakterystyczne zużycie bardziej na środku bieżnika, bo opona „wypukla się” i środek ma większy kontakt z nawierzchnią niż krawędzie. Z kolei za niskie ciśnienie daje odwrotny efekt: pracują głównie barki opony i obie krawędzie zużywają się szybciej niż środek. W obu przypadkach zużycie jest symetryczne, a nie tylko po stronie zewnętrznej. Typowym błędem myślowym jest sprowadzanie każdego nietypowego ścierania do problemu z ciśnieniem, bo to łatwe do sprawdzenia i tanie w korekcie. Tymczasem jednostronne zużycie, szczególnie wyraźne na jednym kole, wskazuje przede wszystkim na problem z geometrią: pochyleniem koła lub ewentualnie dużą różnicą zbieżności, ale ta ostatnia zwykle ścina bieżnik bardziej klinowo, od przodu lub od tyłu klocków. Dobra praktyka serwisowa mówi wyraźnie: jeśli opona jest zdarta tylko z jednej strony, trzeba w pierwszej kolejności skontrolować elementy zawieszenia, stan sworzni, tulei, ewentualne skrzywienia po kolizji i dopiero potem precyzyjnie ustawić geometrię na urządzeniu pomiarowym, zamiast skupiać się wyłącznie na pompowaniu opon.

Pytanie 21

Parownik stanowi składnik systemu

A. smarowania

B. wydechowego

C. klimatyzacji

D. chłodzenia

Wybór odpowiedzi związanych z chłodzeniem, smarowaniem lub wydechem jest niezgodny z funkcją parownika. Elementy te pełnią różne role w mechanice i automatyce pojazdów oraz systemach chłodniczych. Układ chłodzenia, na przykład, ma na celu utrzymanie optymalnej temperatury silnika poprzez odprowadzanie ciepła, co jest realizowane przez chłodnicę i termostat, a nie przez parownik. Z kolei układ smarowania jest odpowiedzialny za minimalizację tarcia między ruchomymi częściami silnika, co osiąga się poprzez dostarczanie oleju silnikowego, a nie przez procesy odparowania czy chłodzenia powietrza. W kontekście układu wydechowego, jego rolą jest odprowadzanie spalin z silnika, co ma niewiele wspólnego z funkcją parownika w klimatyzacji. Wybór niepoprawnych opcji może wynikać z pomylenia ról poszczególnych komponentów w systemach mechanicznych. Właściwe zrozumienie każdego z tych układów, ich specyfiki oraz oddziaływań jest kluczowe dla prawidłowego diagnozowania problemów oraz efektywnego projektowania systemów. Dlatego ważne jest, aby nie mylić roli parownika w systemie klimatyzacyjnym z innymi, niepowiązanymi komponentami, które mają zupełnie odmienne funkcje i zastosowania.

Pytanie 22

W przypadku wykrycia niekontrolowanego podniesienia poziomu oleju w układzie smarowania silnika, możliwe przyczyny to

A. zbyt duże zanieczyszczenie filtra oleju

B. uszkodzenie uszczelki pod głowicą

C. zużycie czopów wału korbowego

D. awaria pompy olejowej

Nadmierne zabrudzenie filtra oleju może prowadzić do spadku ciśnienia oleju w silniku, co objawia się problemami z smarowaniem, ale nie jest przyczyną wzrostu jego poziomu. Filtr oleju ma za zadanie zatrzymywać zanieczyszczenia, a jego zanieczyszczenie skutkuje wyłącznie obniżeniem efektywności smarowania. Zużycie czopów wału korbowego wpływa na luz i może powodować wycieki oleju, ale nie ma bezpośredniego wpływu na wzrost poziomu oleju. W przypadku uszkodzenia pompy olejowej, mogłoby to prowadzić do obniżenia ciśnienia oleju, co także nie jest związane z jego wzrostem. W praktyce, problemy z podzespołami silnika mogą być mylnie interpretowane ze względu na niewystarczającą wiedzę na temat ich funkcji. Aby uniknąć takich błędów myślowych, ważne jest zrozumienie, że różne usterki silnika mają różne objawy, a ich diagnozowanie wymaga znajomości mechaniki i zastosowania odpowiednich narzędzi diagnostycznych. Standardy branżowe sugerują stosowanie systematycznych procedur diagnostycznych w celu prawidłowego zidentyfikowania przyczyny problemów, co jest kluczowe dla zapewnienia bezawaryjnej pracy silników.

Pytanie 23

Która z poniższych czynności musi być wykonana przy wymianie klocków hamulcowych?

A. Ustawienie geometrii kół

B. Kalibracja systemu ESP

C. Zmiana płynu chłodzącego

D. Sprawdzenie grubości tarcz hamulcowych

Sprawdzenie grubości tarcz hamulcowych to kluczowy krok przy wymianie klocków hamulcowych. Tarcze hamulcowe mają określoną minimalną grubość, poniżej której nie powinny być używane, ponieważ ich efektywność hamowania i zdolność do rozpraszania ciepła są znacznie ograniczone. Jeśli tarcze są zbyt cienkie, mogą się przegrzewać, co prowadzi do wydłużenia drogi hamowania i zwiększonego ryzyka awarii układu hamulcowego. Standardową praktyką jest porównanie grubości tarcz z wartościami podanymi przez producenta pojazdu. Często podczas wymiany klocków zaleca się również wymianę tarcz, zwłaszcza jeśli są one bliskie minimalnej grubości. Przy okazji warto sprawdzić powierzchnię tarcz pod kątem nierówności czy pęknięć. Takie działania są zgodne z dobrymi praktykami serwisowymi, które mają na celu zapewnienie bezpieczeństwa i długowieczności układu hamulcowego. Przy odpowiedniej grubości tarcz nowe klocki będą działać efektywnie, co przekłada się na lepsze bezpieczeństwo na drodze.

Pytanie 24

W przypadku gdy u pracownika pojawią się pierwsze symptomy zatrucia tlenkiem węgla (ból głowy, uczucie zmęczenia, duszności oraz nudności), co należy zrobić w pierwszej kolejności?

A. podać poszkodowanemu leki przeciwbólowe

B. wyprowadzić poszkodowanego na świeże powietrze

C. wywołać u poszkodowanego wymioty

D. umieścić poszkodowanego w bezpiecznej pozycji do momentu przybycia lekarza

Wyprowadzenie poszkodowanego na świeże powietrze jest kluczowym działaniem w przypadku zatrucia tlenkiem węgla, ponieważ substancja ta jest bezbarwna i bezwonna, co utrudnia wczesne wykrycie zagrożenia. Objawy, takie jak ból głowy, duszności i nudności, są symptomami niedotlenienia organizmu, które mogą prowadzić do poważnych konsekwencji zdrowotnych, a nawet śmierci. Przeniesienie osoby poszkodowanej do dobrze wentylowanego pomieszczenia lub na zewnątrz zmniejsza stężenie tlenku węgla w organizmie, co może zminimalizować ryzyko poważnych uszkodzeń. Ważne jest, aby niezwłocznie wezwać pomoc medyczną, aby uzyskać profesjonalną opiekę. Zgodnie z wytycznymi organizacji zajmujących się zdrowiem i bezpieczeństwem, w takich sytuacjach należy zawsze priorytetowo traktować usunięcie osoby z miejsca zagrożenia. W praktyce, jeśli zauważysz objawy zatrucia tlenkiem węgla, natychmiast przystąp do ewakuacji poszkodowanego i zapewnij mu dostęp do świeżego powietrza, co jest kluczowym działaniem w ratowaniu zdrowia i życia.

Pytanie 25

Na rysunku przedstawiono zestaw do kontroli szczelności

A. cylindrów.

B. układu smarowania.

C. klimatyzacji.

D. układu chłodzenia.

Poprawna odpowiedź to układ chłodzenia, ponieważ zestaw przedstawiony na rysunku jest testerem ciśnienia układu chłodzenia, zaprojektowanym do oceny szczelności tego układu w pojazdach mechanicznych. Tester ten działa poprzez podniesienie ciśnienia w systemie chłodzenia i monitorowanie, czy ciśnienie pozostaje stabilne. W przypadku obecności nieszczelności, ciśnienie zacznie spadać, co wskazuje na wyciek płynu chłodzącego. Praktyczne zastosowanie tego narzędzia jest kluczowe dla zapewnienia prawidłowego działania silnika, ponieważ nieszczelności w układzie chłodzenia mogą prowadzić do przegrzewania się silnika, co z kolei może powodować poważne uszkodzenia. Zgodnie z dobrą praktyką, regularne sprawdzanie szczelności układu chłodzenia jest zalecane podczas rutynowych przeglądów technicznych, co może znacznie zwiększyć trwałość komponentów silnika oraz obniżyć koszty naprawy.

Pytanie 26

Wibracje oscylacyjne odczuwane w pojeździe na kole kierownicy przy niskiej prędkości mogą być spowodowane

A. zgubą sztywności sprężyny śrubowej

B. niewyważeniem koła

C. biciem opony

D. awarią amortyzatora

Bicie opony jest jednym z najczęstszych powodów odczuwalnych drgań w pojeździe, szczególnie przy niskich prędkościach. Opona, która ma nierównomierne zużycie lub deformacje, powoduje, że koło nie obraca się równomiernie. Taki stan rzeczy prowadzi do wibracji, które są przenoszone na układ kierowniczy, co objawia się drganiami na kole kierownicy. Z praktycznego punktu widzenia, kierowcy powinni regularnie kontrolować stan opon, zwracając uwagę na widoczne uszkodzenia, takie jak guzy, pęknięcia czy nierównomierne zużycie bieżnika. Rekomendowane jest także przeprowadzanie okresowych kontroli geometrii zawieszenia oraz wyważania kół, co pozwoli zminimalizować ryzyko wystąpienia drgań. Wartościowe jest również stosowanie opon zgodnych z zaleceniami producenta pojazdu i ich właściwe ciśnienie, co ma istotny wpływ na komfort jazdy oraz bezpieczeństwo. Przy odpowiedniej pielęgnacji opon można znacząco zwiększyć ich żywotność oraz ograniczyć niepożądane efekty drgań.

Pytanie 27

Narzędzie przedstawione na rysunku służy do wykonywania

A. elementów kształtowych wykonywanych metodą przeciągania.

B. gwintów zewnętrznych.

C. gwintów wewnętrznych.

D. oczyszczania świec zapłonowych.

Narzędzie przedstawione na rysunku to gwintownik, który jest kluczowym narzędziem w obróbce skrawaniem. Jego głównym zadaniem jest wykonywanie gwintów zewnętrznych, które są niezwykle istotne w wielu zastosowaniach inżynieryjnych oraz produkcyjnych. Gwinty zewnętrzne znajdują zastosowanie w połączeniach śrubowych, gdzie elementy muszą być odpowiednio ze sobą skomponowane, aby zapewnić trwałość oraz bezpieczeństwo konstrukcji. W przemyśle, przykładami zastosowania gwintów zewnętrznych są komponenty maszyn, wkręty oraz różnego rodzaju połączenia w systemach hydraulicznych i pneumatycznych. Dobre praktyki w zakresie używania gwintowników obejmują odpowiednią selekcję narzędzi do danego materiału, jak również zachowanie właściwej prędkości obrotowej i posuwu podczas gwintowania, co pozwala na uzyskanie gwintów o wysokiej jakości oraz trwałości. Ważne jest również przestrzeganie norm dotyczących tolerancji wymiarowych, co zazwyczaj regulowane jest przez odpowiednie normy, takie jak ISO 965 dla gwintów metrycznych.

Pytanie 28

Klient odwiedził warsztat, aby wymienić amortyzatory tylnej osi. Jaki jest łączny koszt tej usługi, jeśli czas potrzebny na wymianę jednego amortyzatora tylnej osi wynosi 0,6 rbg, stawka za roboczogodzinę to 125,00 zł, a koszt jednego amortyzatora to 70,00 zł?

A. 220,00 zł

B. 145,00 zł

C. 290,00 zł

D. 215,00 zł

Aby obliczyć całkowity koszt wymiany amortyzatorów osi tylnej, należy uwzględnić zarówno koszt robocizny, jak i koszt części. Czas pracy na wymianę jednego amortyzatora wynosi 0,6 rbg. Dla dwóch amortyzatorów, czas roboczy wynosi 0,6 rbg × 2 = 1,2 rbg. Koszt robocizny wynosi 125,00 zł za roboczogodzinę, co oznacza, że za 1,2 rbg zapłacimy 1,2 × 125,00 zł = 150,00 zł. Koszt dwóch amortyzatorów to 70,00 zł × 2 = 140,00 zł. Zatem całkowity koszt naprawy to 150,00 zł (robocizna) + 140,00 zł (amortyzatory) = 290,00 zł. Tego rodzaju obliczenia są standardem w branży motoryzacyjnej, gdzie precyzyjne kalkulacje kosztów są niezbędne do prawidłowego wyceny usług. Zrozumienie struktury kosztów pozwala na dostosowanie cen do oczekiwań klientów oraz utrzymanie konkurencyjności na rynku.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

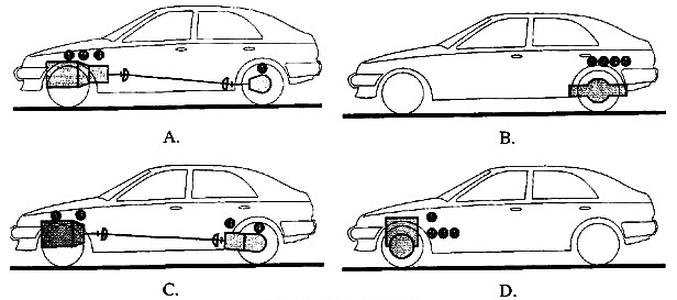

Układ napędowy zespolony, umieszczony z przodu pojazdu, przedstawiono na rysunku oznaczonym literą

A. B.

B. A.

C. D.

D. C.

Kiedy wybierasz inną odpowiedź, można się pogubić w tym, gdzie tak naprawdę jest silnik w pojeździe. Odpowiedzi A, B i C mają pewne błędy, bo niektórzy mogą nie rozumieć, gdzie znajdują się silnik i skrzynia biegów. Często zdarza się, że wzrok myli ludzi przy rysunkach technicznych i nie dostrzegają symboli, które pokazują, gdzie te elementy są. Na przykład, w autach z napędem tylnym silnik jest zazwyczaj z tyłu, co nie pasuje do tego, co widać na rysunku. Niektórzy mylą też napęd centralny z przednim, myśląc, że ma podobne właściwości, co jest błędne. Układ centralny zazwyczaj spotyka się w autach sportowych i ma zupełnie inne zachowanie na drodze. Fajnie jest mieć wiedzę o tym, jak działa mechanika napędu, bo wpływa to na to, jak auto się prowadzi, a to z kolei ma znaczenie dla bezpieczeństwa i komfortu jazdy. Dlatego nieźle by było przyjrzeć się rysunkom i rozumieć, jak różne układy napędowe mogą wpływać na prowadzenie samochodu.

Pytanie 31

Aby zmierzyć bicie boczne tarczy sprzęgła, należy zastosować

A. diagnoskop.

B. czujnik zegarowy.

C. średnicówkę mikrometryczną.

D. mikrometr.

Czujnik zegarowy jest urządzeniem pomiarowym, które doskonale nadaje się do precyzyjnego określania bicia bocznego tarczy sprzęgła. Dzięki swojej budowie, czujnik zegarowy umożliwia dokładne pomiary małych odchyleń, co jest kluczowe dla zapewnienia prawidłowej pracy komponentów mechanicznych. Przykładowo, w procesie ustawiania sprzęgła w pojazdach, czujnik zegarowy pozwala na szybkie i dokładne określenie, czy tarcza jest zainstalowana prawidłowo, co w konsekwencji wpływa na efektywność przenoszenia momentu obrotowego. Zgodnie z najlepszymi praktykami w branży motoryzacyjnej, regularne sprawdzanie bicia bocznego tarczy sprzęgła z wykorzystaniem czujnika zegarowego jest zalecane, aby zminimalizować ryzyko awarii i przedłużyć żywotność elementów układu napędowego. Należy również zwrócić uwagę na kalibrację czujnika, aby zapewnić jego dokładność oraz wiarygodność odczytów, co jest niezbędne w kontekście diagnostyki pojazdów.

Pytanie 32

Rysunek przedstawia

A. sposób sprawdzania luzu promieniowego.

B. sposób sprawdzania luzu miedzy czopem i panewką.

C. sposób sprawdzania luzu między sworzniem a ułożyskowaniem główki korbowodu.

D. sposób sprawdzania luzu osiowego walu korbowego.

Choć inne odpowiedzi mogą na pierwszy rzut oka wydawać się logiczne, każda z nich odnosi się do różnych aspektów pomiaru luzów w mechanizmach silnika, które nie mają związku z przedstawionym rysunkiem. Sposób sprawdzania luzu między sworzniem a ułożyskowaniem główki korbowodu jest inny, ponieważ dotyczy on luzu promieniowego, a na rysunku nie widać elementów związanych z główką korbowodu. Luz promieniowy zazwyczaj jest mierzony w innym kontekście i przy użyciu innych narzędzi, co sprawia, że odpowiedź ta jest niewłaściwa. Kolejna opcja, dotycząca luzu miedzy czopem a panewką, również nie jest adekwatna, ponieważ dotyczy innego aspektu konstrukcji silnika, a na rysunku nie występują elementy, które by to sugerowały. Typowe błędy myślowe prowadzące do takich wniosków to mieszanie różnych rodzajów luzów oraz niezrozumienie kontekstu, w jakim dany pomiar jest przeprowadzany. Kluczowe jest zrozumienie, że każdy z tych pomiarów ma swoje specyficzne zastosowania i metody, a ich mylenie może prowadzić do nieprawidłowych diagnoz oraz błędów w serwisowaniu silników.

Pytanie 33

Jeśli przekładnia w skrzyni biegów wynosi ib=1,0, a przekładnia tylnego mostu to it=4,1, jakie jest całkowite przełożenie układu napędowego?

A. 5,1

B. 3,1

C. 1,0

D. 4,1

Wybór błędnej odpowiedzi na pytanie dotyczące przełożenia całkowitego układu napędowego najczęściej wynika z nieporozumień związanych z zasadami obliczania przełożeń w kontekście skrzyń biegów i tylnych mostów. Warto zauważyć, że przełożenie całkowite nie jest sumą jednostkowych przełożeń, co sugeruje wybór odpowiedzi wskazujący na 5,1. Tego typu błąd myślowy może wynikać z mylnego przyjęcia teorii, że im więcej biegów lub wyższe przełożenie z przodu i z tyłu, tym większy rezultat. W rzeczywistości, całkowite przełożenie oblicza się poprzez mnożenie, co ilustruje prosta zasada dotycząca przenoszenia ruchu obrotowego przez różne elementy napędowe. Przełożenie 1,0 oznacza, że skrzynia biegów nie wprowadza żadnych zmian w obrotach silnika, podczas gdy przełożenie 4,1 w tylnym moście wskazuje na czterokrotne zwiększenie momentu obrotowego na kołach. Z tego względu, całkowite przełożenie wynosi zaledwie 4,1, co jest kluczowe dla zrozumienia, jak działa napęd w pojazdach. Odpowiedzi 3,1 i 1,0 również wynikają z uproszczonego podejścia do obliczeń; błędne zrozumienie mechaniki przełożenia prowadzi do niepoprawnych wniosków. W praktyce znajomość tych zasad wpływa na właściwe dobieranie przełożeń, co ma znaczenie dla efektywności i osiągów pojazdów, a także ich zastosowania w różnych warunkach drogowych.

Pytanie 34

Oblicz pojemność skokową silnika trzycylindrowego, mając na uwadze, że pojemność skokowa jednego cylindra wynosi 173,4 cm3?

A. 346,8 cm3

B. 173,4 cm3

C. 693,6 cm3

D. 520,2 cm3

Pojemność skokowa silnika to całkowita objętość, jaką zajmują wszystkie cylindry podczas jednego cyklu pracy. Dla trzycylindrowego silnika, gdzie pojemność jednego cylindra wynosi 173,4 cm3, objętość skokowa oblicza się, mnożąc tę wartość przez liczbę cylindrów. Wzór na obliczenie pojemności skokowej silnika to: V = V_cylindrów * n, gdzie V_cylindrów to pojemność jednego cylindra, a n to liczba cylindrów. W tym przypadku mamy: V = 173,4 cm3 * 3 = 520,2 cm3. Zrozumienie pojemności skokowej jest kluczowe w projektowaniu silników, ponieważ wpływa na moc, moment obrotowy oraz efektywność paliwową. Wyższa pojemność skokowa zazwyczaj oznacza większą moc, ale również może wpłynąć na zużycie paliwa. Projektanci silników często dążą do optymalizacji pojemności skokowej w celu osiągnięcia najlepszej równowagi między wydajnością a emisjami. Przykładowo, w silnikach sportowych często stosuje się cylindry o większej pojemności, aby zwiększyć moc przy zachowaniu odpowiednich standardów emisji spalin.

Pytanie 35

Podczas inspekcji elementów systemu hamulcowego zauważono pęknięcia wentylowanych tarcz hamulcowych. W takim przypadku powinno się je

A. wymienić.

B. zespawać.

C. przetoczyć.

D. otrzeć.

Wymiana wentylowanych tarcz hamulcowych jest kluczowym krokiem w zapewnieniu bezpieczeństwa i efektywności układu hamulcowego. Pęknięcia w tarczach hamulcowych mogą prowadzić do poważnych problemów, takich jak nierównomierne hamowanie, drżenie kierownicy podczas hamowania, a nawet całkowita awaria hamulców. Zgodnie z normami branżowymi, tarcze hamulcowe powinny być wymieniane, gdy występują znaczące uszkodzenia, które mogą wpływać na ich funkcję. Przykładowo, w przypadku zauważenia pęknięć, które mogą rozwinąć się w większe uszkodzenia, nie należy ryzykować dalszej eksploatacji. W praktyce, technicy często dokumentują stan techniczny tarcz podczas przeglądów, co pozwala na szybkie podejmowanie decyzji o ich wymianie. Wymiana tarcz hamulcowych jest zatem nie tylko zgodna z dobrymi praktykami, ale także kluczowa dla bezpieczeństwa pojazdu i pasażerów. Tylko nowe, nieuszkodzone tarcze mogą zagwarantować odpowiednią wydajność hamowania oraz stabilność pojazdu w różnych warunkach drogowych.

Pytanie 36

Jakie czynności należy wykonać, aby oddzielić oponę od tarczy koła podczas demontażu?

A. ściągaczem hydraulicznym

B. siłownikiem mechanicznym lub pneumatycznym

C. w imadle

D. łyżką o długim ramieniu

Odpowiedź dotycząca zastosowania siłownika mechanicznego lub pneumatycznego do oddzielenia opony od tarczy koła jest poprawna, ponieważ te narzędzia są specjalnie zaprojektowane do wykonywania zadań wymagających precyzyjnego i kontrolowanego działania. Siłowniki mechaniczne oraz pneumatyczne umożliwiają uzyskanie dużej siły przy stosunkowo niewielkim wysiłku, co czyni je idealnym rozwiązaniem do demontażu opon. W praktyce, zastosowanie takiego siłownika pozwala na równomierne rozłożenie siły, co minimalizuje ryzyko uszkodzenia opony lub tarczy koła. Standardy branżowe, takie jak normy ISO dotyczące bezpieczeństwa i efektywności, zalecają korzystanie z takich narzędzi, aby zapewnić nie tylko efektywność, ale i bezpieczeństwo pracy. Przykładem zastosowania siłowników pneumatycznych jest ich wykorzystanie w warsztatach samochodowych, gdzie umożliwiają szybkie i efektywne demontaże, co w konsekwencji zwiększa wydajność pracy i redukuje czas przestoju pojazdów.

Pytanie 37

Jasnobłękitny kolor spalin wydobywających się z układu wydechowego wskazuje

A. na nieszczelność przylgni zaworowych

B. na zbyt duży luz między tłokiem a cylindrem

C. na zbyt niską temperaturę pracy silnika

D. na przedostawanie się cieczy chłodzącej do cylindrów

Wiele osób może błędnie interpretować jasnobłękitny kolor spalin jako symptom zbyt niskiej temperatury pracy silnika. W rzeczywistości, niska temperatura pracy silnika zazwyczaj objawia się innymi symptomami, takimi jak zwiększone zużycie paliwa czy gorsza dynamika pojazdu. Zbyt niska temperatura pracy nie wpływa bezpośrednio na kolor spalin, a raczej na ich gęstość i skład chemiczny. Warto zauważyć, że silniki są projektowane z myślą o osiągnięciu optymalnej temperatury pracy, co pozwala na efektywne spalanie paliwa i minimalizację emisji zanieczyszczeń. Kolejną mylną interpretacją może być myślenie, że jasnobłękitne spaliny świadczą o dostawaniu się cieczy chłodzącej do cylindrów. W takim przypadku, typowym objawem byłby różowy lub niebieskawy dym, ale niekoniecznie jasno-niebieski. Problemy z nieszczelnością przylgni zaworowych, które mogą generować dym w kolorze niebieskim, są również rzadziej spotykane i mają inne objawy, jak na przykład nieszczelności w układzie dolotowym. Konsekwencją tych błędnych analiz jest nie tylko niezrozumienie działania silnika, ale także ryzyko podejmowania nieodpowiednich działań naprawczych, co może prowadzić do poważniejszych usterek.

Pytanie 38

Do pomiaru luzu w zamku pierścienia tłokowego należy użyć

A. suwmiarki.

B. średnicówki mikrometrycznej.

C. szczelinomierza.

D. czujnika zegarowego.

Do pomiaru luzu w zamku pierścienia tłokowego stosuje się szczelinomierz i właśnie ta odpowiedź jest prawidłowa. Luz w zamku, czyli przerwa między końcami pierścienia, ma kluczowe znaczenie dla szczelności komory spalania, smarowania i trwałości silnika. Szczelinomierz składa się z kompletu cienkich blaszek o dokładnie znanych grubościach, dzięki czemu można bardzo precyzyjnie sprawdzić, czy szczelina mieści się w tolerancji podanej przez producenta silnika. W praktyce robi się to tak, że pierścień wkłada się do cylindra, dosuwa tłokiem na odpowiednią głębokość, żeby ustawić go prostopadle, a potem między końce pierścienia wsuwasz listki szczelinomierza i sprawdzasz, który wchodzi z lekkim oporem. To jest taka typowa, podręcznikowa procedura w warsztatach silnikowych. Moim zdaniem warto zapamiętać, że luz w zamku zwiększa się wraz ze zużyciem, ale też musi być zachowany minimalny luz, żeby pierścień przy rozgrzaniu nie zamknął się całkowicie i nie zakleszczył w rowku, bo wtedy może dojść nawet do zatarcia silnika albo ukruszenia denka tłoka. Producenci podają zazwyczaj konkretne wartości, np. 0,25–0,5 mm w zależności od średnicy cylindra i zastosowania. Dobra praktyka jest taka, żeby zawsze sprawdzać luz w kilku miejscach wysokości cylindra, bo to od razu pokazuje ewentualne stożkowatości i jajowatości tulei. Szczelinomierz jest też super przydatny do ustawiania luzów zaworowych, sprawdzania szczelin w łożyskach ślizgowych, czy chociażby przy regulacji odstępów w aparatach zapłonowych w starszych autach. W warsztacie bez kompletu porządnych szczelinomierzy po prostu nie ma co podchodzić do dokładniejszej mechaniki silnikowej, bo wtedy wszystko robi się „na oko”, a to jest prosta droga do szybkiego powrotu klienta z reklamacją.

Pytanie 39

Przed przystąpieniem do badania w Stacji Kontroli Pojazdów prawidłowości działania układu hamulcowego pojazdu w pierwszej kolejności należy

A. sprawdzić działanie serwomechanizmu.

B. sprawdzić ciśnienie w kołach.

C. zmierzyć zawartość wody w płynie hamulcowym.

D. zmierzyć grubość klocków hamulcowych.

Przy badaniu układu hamulcowego w Stacji Kontroli Pojazdów kluczowa jest kolejność czynności, bo od niej zależy, czy wynik będzie miarodajny. Częsty błąd polega na tym, że ktoś od razu chce oceniać elementy samego układu hamulcowego, pomijając warunki brzegowe, czyli ogumienie i ciśnienie w kołach. Sprawdzenie działania serwomechanizmu jest oczywiście ważne, bo uszkodzone wspomaganie hamulców wpływa na siłę nacisku na pedał, komfort i bezpieczeństwo. Natomiast to nie jest pierwszy krok przed badaniem na ścieżce diagnostycznej. Serwo zwykle weryfikuje się osobno, prostym testem na postoju, ale dopiero po upewnieniu się, że pojazd jest poprawnie przygotowany do pomiarów na rolkach, czyli między innymi ma prawidłowe ciśnienie w oponach. Podobnie jest z pomiarem grubości klocków hamulcowych. To czynność typowo serwisowa, warsztatowa, a nie wstępny etap badania na SKP. Diagnosta w stacji kontroli ocenia ogólny stan elementów hamulcowych, ale nie rozbiera układu ani nie mierzy suwmiarką klocków przed testem na rolkach. W praktyce klocki mogą mieć jeszcze wystarczającą grubość, a mimo to wynik na ścieżce będzie niewiarygodny, jeśli ciśnienie w oponach jest nierówne między stronami. Pomiar zawartości wody w płynie hamulcowym jest bardzo istotny z punktu widzenia bezpieczeństwa, bo zbyt duża ilość wody obniża temperaturę wrzenia płynu i może prowadzić do tzw. zapowietrzenia termicznego przy intensywnym hamowaniu. Jednak to też nie jest pierwsza czynność przy badaniu skuteczności hamulców na SKP. To bardziej szczegółowa diagnostyka, wykonywana często w serwisie, a nie warunek wstępny do pomiaru sił hamowania na rolkach. Typowym błędem myślowym jest tu skupienie się od razu na „wnętrzu” układu hamulcowego i pomijanie wpływu opon oraz ciśnienia na wynik testu. Standardy dobrej praktyki diagnostycznej mówią jasno: najpierw zapewniamy prawidłowe i jednakowe warunki pomiaru dla wszystkich kół (czyli m.in. ciśnienie w ogumieniu), dopiero później szukamy przyczyn ewentualnych nieprawidłowości w samym układzie hamulcowym.

Pytanie 40

Przed przystąpieniem do diagnostyki oraz regulacji zbieżności kół osi przedniej pojazdu, nie jest konieczne przeprowadzenie dokładnej oceny stanu technicznego

A. opon.

B. zawieszenia.

C. kierowniczego.

D. napędu.

Wybór układu napędowego jako odpowiedzi prawidłowej wynika z faktu, że przed diagnostyką i regulacją zbieżności kół osi przedniej samochodu, nie ma bezpośredniej potrzeby weryfikacji stanu technicznego układu napędowego. Regulacja zbieżności koncentruje się głównie na elementach zawieszenia i układu kierowniczego, ponieważ to one mają kluczowy wpływ na geometrię kół oraz właściwości jezdne pojazdu. Przykładowo, odpowiednie ustawienie zbieżności kół wpływa na równomierne zużycie ogumienia oraz stabilność jazdy, co jest istotne dla bezpieczeństwa. Normy branżowe, takie jak te ustalane przez organizacje motoryzacyjne, podkreślają znaczenie regularnych kontroli stanu zawieszenia i układu kierowniczego przed przystąpieniem do regulacji zbieżności. Rekomendacje dotyczące okresowych przeglądów technicznych samochodów wskazują na konieczność regularnego sprawdzania elementów, które bezpośrednio wpływają na zbieżność, takich jak końcówki drążków kierowniczych czy amoryzatory. Wiedza na temat tych aspektów jest niezbędna dla każdego mechanika pojazdowego, aby zapewnić bezpieczeństwo i wydajność pojazdu.
