Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 10 maja 2026 21:24
Data zakończenia: 10 maja 2026 22:01

Egzamin zdany!

Wynik: 22/40 punktów (55,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Z jakiego materiału wykonane są listwy instalacyjne przedstawione na rysunku?

A. Kamionki elektrotechnicznej.

B. Aluminium.

C. Stali.

D. Tworzyw sztucznych.

Listwy instalacyjne przedstawione na rysunku wykonane są z tworzyw sztucznych, co jest zgodne z ich charakterystycznymi właściwościami. Tworzywa sztuczne, takie jak PVC, są powszechnie stosowane w produkcji listew instalacyjnych ze względu na ich doskonałe właściwości izolacyjne oraz łatwość w obróbce i montażu. Dzięki ich lekkości i odporności na korozję, listwy te są nie tylko praktyczne, ale również trwałe. W zastosowaniach elektrycznych kluczowe jest, aby materiały te spełniały normy bezpieczeństwa, takie jak normy IEC dotyczące izolacji elektrycznej, co czyni je idealnym wyborem dla instalacji elektronicznych. Dodatkowo, estetyka tworzyw sztucznych, często dostępnych w różnych kolorach, pozwala na lepsze dopasowanie do wnętrz, co sprawia, że są one chętnie wybierane przez projektantów wnętrz. Warto dodać, że technologie produkcji listew z tworzyw sztucznych są dostosowywane do zmieniających się potrzeb rynku, co zapewnia ich ciągły rozwój.

Pytanie 2

Aby podłączyć czujnik PIR do linii parametrycznej 2EOL (DEOL), co jest wymagane?

A. 6 żył przewodu i dwa rezystory

B. 4 żyły przewodu i jeden rezystor

C. 6 żył przewodu i jeden rezystor

D. 4 żyły przewodu i dwa rezystory

Podłączenie czujnika PIR do linii parametrycznej 2EOL (DEOL) wymaga użycia 4 żył przewodu oraz dwóch rezystorów w celu prawidłowego działania systemu. Czujniki PIR, które są wykorzystywane w systemach alarmowych i automatyki budowlanej, potrzebują odpowiedniego zasilania oraz sygnału, aby mogły skutecznie wykrywać ruch. W przypadku linii DEOL, zastosowanie dwóch rezystorów pozwala na właściwe dopasowanie impedancji i umożliwia dokładne monitorowanie stanu linii. Dobrą praktyką branżową jest zapewnienie, że każdy element w systemie jest zgodny z aktualnymi normami, co podnosi niezawodność i stabilność całej instalacji. W praktyce, takie rozwiązanie pozwala na efektywne wykrywanie ruchu w obszarach o dużym natężeniu, takich jak biura czy obiekty przemysłowe, gdzie niezbędne jest szybkie i precyzyjne reagowanie na potencjalne zagrożenia. Dodatkowo, stosując standardy EOL (end of line), zabezpieczamy system przed fałszywymi alarmami, co jest kluczowe w systemach bezpieczeństwa."

Pytanie 3

U osoby, która została porażona prądem elektrycznym, występuje zatrzymanie akcji serca oraz brak oddechu. W trakcie udzielania pierwszej pomocy należy wykonać masaż serca oraz sztuczne oddychanie w następującym tempie

A. 5 oddechów przy 30 uciskach na serce

B. 2 oddechy przy 5 uciskach na serce

C. 2 oddechy przy 30 uciskach na serce

D. 5 oddechów przy 5 uciskach na serce

Odpowiedź '2 oddechy na 30 ucisków na serce' jest zgodna z aktualnymi wytycznymi dotyczącymi resuscytacji krążeniowo-oddechowej (RKO) w przypadku dorosłych. Zgodnie z wytycznymi American Heart Association oraz Europejskiej Rady Resuscytacji, stosuje się stosunek 30 ucisków klatki piersiowej do 2 oddechów ratunkowych. Uciskanie serca ma na celu zapewnienie krążenia krwi w organizmie, a sztuczne oddychanie dostarcza tlen do płuc osoby poszkodowanej. Taki schemat działania jest niezbędny, aby zminimalizować ryzyko uszkodzenia mózgu i innych organów spowodowanego brakiem tlenu. Przykładem praktycznym może być sytuacja, w której świadek zdarzenia musi szybko zareagować, aby podjąć RKO, co znacząco zwiększa szanse na przeżycie osoby poszkodowanej. Warto również pamiętać o tym, że po wykonaniu 30 ucisków, należy upewnić się, że drogi oddechowe są drożne przed podaniem oddechów ratunkowych, co jest kluczowe dla skuteczności resuscytacji.

Pytanie 4

W elektromagnetycznych zaczepach można wyróżnić dwa główne tryby funkcjonowania: normalnie zamknięty (NC) oraz normalnie otwarty (NO). Jaką standardową konfigurację elektrozaczepu wykorzystuje się w systemie blokowania przejścia oraz w systemach domofonowych?

A. Systemy blokowania przejścia – NO, systemy domofonowe – NO

B. Systemy blokowania przejścia – NC, systemy domofonowe – NC

C. Systemy blokowania przejścia – NC, systemy domofonowe – NO

D. Systemy blokowania przejścia – NO, systemy domofonowe – NC

Wybór elektrozaczepów w systemach blokowania przejścia oraz domofonowych wymaga zrozumienia ich funkcji oraz kontekstu użycia. W przypadku systemów blokowania przejścia, zastosowanie elektrozaczepów normalnie zamkniętych (NC) może prowadzić do opóźnień w procesie otwierania, co jest nieefektywne w sytuacjach, gdy szybka reakcja jest niezbędna. Podobnie, wybór elektrozaczepów normalnie otwartych (NO) w systemach domofonowych może wprowadzać ryzyko nieautoryzowanego dostępu, ponieważ drzwi pozostają odblokowane, gdy nie ma aktywnego sygnału. Błędne założenie, że obie funkcjonalności mogą być stosowane zamiennie, prowadzi do poważnych luk w bezpieczeństwie. W praktyce, systemy NC w domofonach są bardziej odpowiednie, ponieważ ich zamknięcie blokuje dostęp do momentu potwierdzenia tożsamości użytkownika, co jest zgodne z normami bezpieczeństwa. Ignorowanie tych zasad może skutkować nieodpowiednim doborem komponentów i w konsekwencji, niższym poziomem ochrony. Warto również pamiętać, że w kontekście zabezpieczeń budynków, stosowanie odpowiednich standardów i procedur jest kluczowe, aby zapewnić skuteczność systemów zabezpieczeń oraz minimalizować ryzyko wypadków.

Pytanie 5

Za pomocą przyrządu przedstawionego na fotografii można zmierzyć

A. wartość skuteczną napięcia sinusoidalnego o częstotliwości 100 kHz

B. wartość skuteczną prądu sinusoidalnego o częstotliwości 50 Hz

C. wartość skuteczną napięcia sinusoidalnego o częstotliwości 50 Hz

D. wartość skuteczną prądu sinusoidalnego o częstotliwości 100 kHz

Odpowiedzi, które wskazują na pomiar wartości skutecznej prądu lub napięcia o częstotliwości 100 kHz oraz napięcia sinusoidalnego o częstotliwości 50 Hz nie są poprawne, ponieważ multimetry standardowe zazwyczaj nie są przystosowane do pomiaru sygnałów o wysokich częstotliwościach. W kontekście pomiarów elektrycznych, przyrządy te mają ograniczenia dotyczące częstotliwości, które mogą być mierzona, co wynika z ich konstrukcji oraz zastosowanych technologii. Wysokie częstotliwości, takie jak 100 kHz, mogą prowadzić do błędów pomiarowych z powodu ograniczonej pasma przenoszenia przyrządów. Ponadto, pomiar wartości skutecznej prądu sinusoidalnego o częstotliwości 50 Hz również nie uwzględnia faktu, że multimetry nie zawsze są w stanie dokładnie rejestrować dynamiczne zmiany parametrów prądu. Zrozumienie ograniczeń technicznych multimetrów jest kluczowe dla prawidłowego korzystania z nich w praktyce. Wszelkie pomiary powinny być wykonywane z uwzględnieniem specyfikacji urządzenia, aby uniknąć błędnych wyników, które mogą prowadzić do nieprawidłowych wniosków oraz potencjalnych zagrożeń w sytuacjach krytycznych. Z tego powodu, przed dokonaniem pomiarów, warto zawsze sprawdzić dokumentację techniczną przyrządu oraz dostosować metodologię pomiarową do charakterystyki sygnału, który zamierzamy zmierzyć.

Pytanie 6

Przedstawiony przyrząd stosowany jest w instalacjach telewizji

A. kablowej.

B. satelitarnej.

C. naziemnej.

D. dozorowej.

Poprawna odpowiedź to instalacje telewizji satelitarnej, co potwierdza zastosowanie analizatora sygnału satelitarnego DVB-S/S2, jak pokazano na zdjęciu. Ten przyrząd jest kluczowy w procesie odbioru i analizy sygnałów satelitarnych, które są transmitowane z geostacjonarnych satelitów na Ziemię. Główne zastosowanie analizatora to pomiar parametrów sygnału, takich jak moc, jakość i BER (Bit Error Rate). Dzięki tym pomiarom technicy mogą ocenić, czy instalacja odbiorcza działa prawidłowo oraz czy sygnał jest wystarczająco mocny i czysty do odbioru. W praktyce, w sytuacjach, gdy sygnał jest słaby lub zniekształcony, analizator pozwala na szybkie zlokalizowanie źródła problemu, co jest zgodne z zasadami efektywnej obsługi i konserwacji systemów telewizyjnych. Przyrządy te są zgodne z normami DVB i są niezbędne w branży telekomunikacyjnej, aby zapewnić wysoką jakość usług telewizyjnych dla użytkowników końcowych.

Pytanie 7

Zastosowanie uszkodzonych bezpieczników, zastępując je bezpiecznikami o większej wartości prądu znamionowego, może prowadzić do

A. wzrostu napięcia źródła zasilania

B. większego zużycia mocy

C. większego zużycia energii

D. przeciążenia oraz zniszczenia instalacji

Rozumiem, że zwiększony pobór energii, wzrost napięcia zasilającego oraz większy pobór mocy wydają się mieć sens, ale to nie do końca tak działa w przypadku zmiany bezpieczników. Bezpiecznik nie kontroluje poboru energii, a tylko ochrania obwód przed przeciążeniem. Kiedy wstawisz bezpiecznik o wyższej wartości, urządzenia mogą się kręcić z większym prądem, ale to nie zawsze oznacza, że pobór energii wzrośnie. Co do wzrostu napięcia zasilającego, to też nie jest efekt zmiany bezpiecznika – napięcie zasilające jest ustalone przez źródło. A to, że pobór mocy wzrasta przy wyższym prądzie, to już inna bajka, ale nie jest bezpośrednio związane z bezpiecznikiem. Pamiętaj, że niewłaściwy bezpiecznik może namieszać w systemie elektrycznym i dlatego tak ważne jest trzymanie się zasad doboru zabezpieczeń wedle ich wartości znamionowych. Zmiany w zabezpieczeniach powinny być dobrze przemyślane, bo chodzi o bezpieczeństwo ludzi i trwałość instalacji. Z doświadczenia wiem, że zawsze warto przestrzegać norm i zasad branżowych, żeby uniknąć problemów i zagrożeń.

Pytanie 8

Na którym rysunku przedstawiono symbol graficzny diody Schottky`ego?

A. C.

B. B.

C. A.

D. D.

Wydaje mi się, że wybór innej odpowiedzi niż 'C' może świadczyć o pewnym zamieszaniu z symboliką diod. Odpowiedź 'A', która dotyczy diody prostowniczej, często myli się z diodą Schottky'ego, bo mają podobną budowę. Ale dioda prostownicza działa na zasadzie zjawiska pn, co daje wyższe napięcie progowe i wolniejsze przełączanie. Z kolei dioda Schottky'ego ma połączenie metalowo-półprzewodnikowe, co sprawia, że ma niższe napięcie progowe i to jest bardzo ważne w aplikacjach, gdzie efektywność ma znaczenie. Odpowiedź 'B' to dioda Zenera, która działa w odwrotnej polaryzacji i głównie służy jako stabilizator napięcia, więc to już inna bajka niż dioda Schottky'ego. Odpowiedź 'D' to dioda tunelowa, która korzysta z tunelowania kwantowego i też nadaje się do pracy w wysokich częstotliwościach, ale znowu to nie jest to samo, co dioda Schottky'ego. Główny problem to mylenie funkcji diod i ich symboli, co wprowadza zamieszanie w rozumieniu schematów elektronicznych i może prowadzić do błędnych decyzji w projektowaniu układów.

Pytanie 9

Wysokie napięcia w punktach przejściowych, w gniazdach abonenckich, na stacji głównej telewizji kablowej oraz na wejściu urządzenia abonenckiego mogą się pojawić w wyniku

A. tłumienia impulsów napięcia

B. wyrównywania potencjałów połączeń

C. zmiany częstotliwości sygnału

D. zjawiska indukcji

Wysokie napięcia w punktach przejściowych, gniazdach abonenckich oraz w stacji głównej telewizji kablowej mogą być mylnie interpretowane przez pryzmat kilku zjawisk elektrycznych. Wyrównywanie potencjałów połączeń, chociaż istotne w kontekście bezpieczeństwa, nie jest bezpośrednią przyczyną powstawania wysokich napięć. Proces ten ma na celu zminimalizowanie różnic potencjałów, a nie wytwarzanie ich. Tłumienie impulsów napięcia odnosi się głównie do ochrony przed nagłymi wzrostami napięcia, a nie do generowania wysokich napięć. W praktyce, gdy napięcie jest tłumione, jego amplituda maleje, co jest zjawiskiem pożądanym w kontekście ochrony urządzeń. Zmiana częstotliwości sygnału dotyczy transmisji danych i nie wpływa bezpośrednio na pojawianie się wysokich napięć; częstotliwość sygnału jest istotna dla odpowiedniego przesyłania informacji, ale nie generuje ona wyższych napięć w punktach przejściowych. W związku z tym, posługiwanie się tymi pojęciami w kontekście wysokich napięć może prowadzić do błędnych wniosków. Kluczowe jest zrozumienie, że zjawisko indukcji, będące podstawą wielu technologii, jest głównym źródłem powstawania niepożądanych napięć i powinno być uwzględniane w projektowaniu systemów elektrycznych oraz telekomunikacyjnych, zgodnie z obowiązującymi normami i zasadami bezpieczeństwa.

Pytanie 10

Jaka jest wartość rezystancji R2 wzmacniacza sumującego, którego schemat przedstawiono na rysunku, jeżeli wartość napięcia wyjściowego U_WY = -3 V?

A. 4 kΩ

B. 1 kΩ

C. 2 kΩ

D. 8 kΩ

Odpowiedź 4 kΩ jest właściwa, ponieważ zgodnie z zasadami działania wzmacniacza sumującego, jego napięcie wyjściowe U_WY = -3 V oraz suma napięć wejściowych wynosząca 1,5 V pozwala na obliczenie wartości rezystancji R2. Wzmacniacze sumujące są szeroko stosowane w układach analogowych, a ich prawidłowe projektowanie wymaga zrozumienia relacji między rezystancjami a napięciami. Wzór na napięcie wyjściowe, uwzględniający wartości rezystancji, pozwala na wyznaczenie R2 poprzez przekształcenie równania i podstawienie znanych wartości. W tym przypadku, otrzymując R2 = 4 kΩ, uzyskujemy optymalne działanie układu. W praktyce, wzmacniacze sumujące znajdują zastosowanie w systemach audio, gdzie suma wielu sygnałów audio jest potrzebna do uzyskania pożądanej jakości dźwięku. Dodatkowo, w projektowaniu układów analogowych, zgodność z normami takimi jak IEC 61000 jest kluczowa dla zapewnienia ich prawidłowego funkcjonowania w różnych warunkach, co podkreśla znaczenie właściwego doboru komponentów takich jak rezystory.

Pytanie 11

Jaka wartość w systemie szesnastkowym odpowiada binarnej liczbie 01101101?

A. C6

B. 7B

C. BC

D. 6D

Odpowiedzi 1, 3 i 4 są błędne, ponieważ nie odzwierciedlają one poprawnej konwersji liczby binarnej 01101101 do systemu szesnastkowego. Odpowiedź BC (pierwsza z błędnych) wynika z nieprawidłowego przeliczenia grup bitów. W systemie szesnastkowym każda cyfra reprezentuje cztery bity. Gdybyśmy spróbowali zinterpretować 01101101 jako dwa osobne bajty, moglibyśmy pomylić się, przyjmując, że 0110 odpowiada 4, a 1101 to D, co prowadzi do zrozumienia 4D, a nie 6D. Podobnie, w przypadku odpowiedzi 7B, typowym błędem myślowym jest niezrozumienie, iż liczba 01101101 nie może być podzielona na 0111 i 1011, gdyż to prowadzi do błędnych wartości. Odpowiedź C6 również jest wynikiem niewłaściwego podziału na bity. Kluczowym aspektem jest zrozumienie, że zarówno systemy binarne, jak i szesnastkowe są systemami pozycyjnymi, które wymagają precyzyjnego podejścia do konwersji. W praktyce, podczas programowania, stosowanie narzędzi do konwersji oraz znajomość algorytmów konwersji między systemami liczbowymi są nieocenione, aby uniknąć takich pomyłek w obliczeniach.

Pytanie 12

Który sposób reperacji uszkodzonego kabla antenowego zapewni odpowiednią jakość przesyłu sygnału?

A. Zainstalowanie w miejscu uszkodzenia złączki typu F

B. Połączenie przewodu za pomocą tulejek zaciskowych

C. Zlutowanie oraz zaizolowanie kabla w miejscu uszkodzenia

D. Połączenie kabla przy użyciu kostki do przewodów elektrycznych

Zainstalowanie w miejscu uszkodzenia złączki typu F to najlepszy sposób na naprawę przerwanego kabla antenowego, gdyż złączki te są standardem w transmisji sygnału telewizyjnego i radiowego. Gwarantują one niskie straty sygnału oraz stabilne połączenie. Złączki typu F są zaprojektowane z myślą o minimalizacji refleksji sygnału, co jest kluczowe dla zachowania jakości odbioru. Przykładowo, gdy stosujemy złączkę F, zapobiegamy niepożądanym zakłóceniom, które mogą wystąpić przy innych metodach łączenia kabli. W instalacjach antenowych, standardem jest używanie kabli koncentrycznych, a zastosowanie złączek typu F pozwala na łatwe połączenie z urządzeniami, takimi jak dekodery czy telewizory. Warto również pamiętać o regularnym sprawdzaniu stanu połączeń i wymianie uszkodzonych elementów, co jest zgodne z najlepszymi praktykami utrzymania instalacji RTV.

Pytanie 13

Które z poniższych urządzeń nie jest wykorzystywane w lokalnej sieci komputerowej?

A. Switch.

B. Router.

C. Multiswitch.

D. Hub.

Multiswitch to urządzenie, które jest zazwyczaj stosowane w systemach telewizyjnych, zwłaszcza w instalacjach satelitarnych, a nie w lokalnych sieciach komputerowych. Jego główną funkcją jest rozdzielanie sygnału z jednej anteny satelitarnej do wielu odbiorników. W przeciwieństwie do urządzeń takich jak router, switch czy hub, które są kluczowe w infrastrukturze sieciowej i służą do zarządzania przepływem danych pomiędzy różnymi urządzeniami w sieci, multiswitch nie ma zastosowania w transferze danych między komputerami. W lokalnej sieci komputerowej zwykle używa się routerów do łączenia różnych segmentów sieci oraz switchy i hubów do łączenia urządzeń w ramach tej samej sieci. Dzięki zrozumieniu różnicy w przeznaczeniu tych urządzeń, można lepiej dopasować odpowiednie technologie do swoich potrzeb, co jest kluczowe dla efektywnego zarządzania siecią. Istotne jest, aby pamiętać, że wybór właściwych urządzeń do budowy lokalnej sieci komputerowej powinien być oparty na zrozumieniu ich funkcji i zastosowania w kontekście infrastrukturze IT.

Pytanie 14

W wyniku pomiarów stanów logicznych stwierdzono, że uszkodzeniu uległa bramka

A. EX-OR

B. AND

C. EX-NOR

D. NAND

Wybór niepoprawnej bramki, takiej jak AND, NAND czy EX-OR, może wynikać z typowych nieporozumień dotyczących ich funkcji i zastosowań w układach cyfrowych. Bramka AND generuje wyjście wysokie (1) tylko wtedy, gdy oba jej wejścia są wysokie. To oznacza, że nie jest w stanie zrealizować funkcji porównania dwóch sygnałów, ponieważ wymaga obu sygnałów jednocześnie w stanie wysokim, co jest nieadekwatne w kontekście uszkodzenia bramki EX-NOR. Z kolei bramka NAND, będąca negacją AND, również nie dostarcza informacji o równoważności stanów logicznych, a jedynie potwierdza, że przynajmniej jedno z jej wejść jest w stanie niskim. Ponadto, bramka EX-OR, która generuje stan wysoki, gdy jedno wejście jest wysokie, a drugie niskie, nie jest w stanie dostarczyć stanów równoważności, co czyni ją nieodpowiednią w analizowanych warunkach. Zrozumienie różnic pomiędzy tymi bramkami jest kluczowe dla analizy układów logicznych. W kontekście uszkodzenia bramki EX-NOR, nieprawidłowe rozumienie logiki działania tych bramek może prowadzić do błędnych wniosków i ustaleń dotyczących stanu układów. Kluczowym błędem jest mylenie funkcji porównawczych bramki EX-NOR z funkcjami logicznymi niezdolnymi do analizy równoważności, co w konsekwencji prowadzi do niewłaściwej diagnostyki uszkodzeń w obwodach cyfrowych.

Pytanie 15

Aby zrealizować instalację telewizyjną podtynkową, należy

A. układać przewody w pionie i poziomie, dociskając je do ściany

B. układać przewody w dowolny sposób, pamiętając, aby trasy przewodów się nie krzyżowały

C. układać przewody tylko w kierunku pionowym i poziomym, uwzględniając kąt zgięcia kabla

D. układać przewody wyłącznie po najkrótszej trasie

Prawidłowa odpowiedź wskazuje, że podczas prowadzenia instalacji telewizyjnej podtynkowej należy prowadzić przewody tylko w pionie i poziomie, uwzględniając kąt zagięcia kabla. Taki sposób prowadzenia przewodów zapewnia nie tylko estetyczny wygląd, ale także odpowiednie parametry transmisji sygnału. Przewody telewizyjne, w szczególności te typu coaxial, powinny być prowadzone zgodnie z określonymi wytycznymi, które zalecają unikanie ostrych zagięć. Kąt zagięcia kabla powinien być dostosowany do specyfikacji producenta, aby uniknąć ewentualnych uszkodzeń. W praktyce oznacza to, że przy instalacji przewodów w ścianach, należy stosować korytka kablowe, które umożliwiają prowadzenie kabli w sposób zabezpieczający je przed mechanicznymi uszkodzeniami, a także eliminują problemy związane z zakłóceniami sygnału. Dodatkowo, warto zwrócić uwagę na rozmieszczenie gniazdek oraz inne elementy instalacji, aby maksymalnie uprościć trasy przewodów, co również przyczyni się do poprawy jakości sygnału oraz ułatwi przyszłe modyfikacje. Wiele norm dotyczących instalacji telewizyjnych, takich jak PN-EN 50174, podkreśla znaczenie odpowiedniego prowadzenia przewodów w celu zapewnienia ich wydajności i trwałości.

Pytanie 16

Element przedstawiony na rysunku umożliwia wykonywanie połączeń

A. kołkowych.

B. wpustowych.

C. sworzniowych.

D. nitowych.

Odpowiedź "nitowych" jest poprawna, ponieważ element przedstawiony na zdjęciu to nit, który jest kluczowym komponentem w wielu zastosowaniach inżynieryjnych. Nity służą do trwałego łączenia dwóch lub więcej elementów, co jest istotne w konstrukcjach metalowych, takich jak mosty, budynki czy samoloty. Proces nitowania polega na wprowadzeniu nita do otworów w łączonych elementach, a następnie na zadeformowaniu jednego końca nita, co tworzy trwałe połączenie. Jest to metoda, która zapewnia dużą wytrzymałość na obciążenia i jest stosowana w miejscach, gdzie wymagana jest odporność na drgania oraz zmiany temperatury. Przykłady zastosowań nitów obejmują przemysł lotniczy, gdzie nity są używane do łączenia blach kompozytowych, a także w produkcji mebli metalowych oraz konstrukcji stalowych. Standardy, takie jak ISO 8752, określają wymagania dotyczące stosowania nitów, co podkreśla ich istotność w praktyce inżynieryjnej.

Pytanie 17

Którego typu środka gaśniczego nie należy używać do gaszenia ognia pochodzącego z urządzenia elektrycznego?

A. Proszku gaśniczego.

B. Halon.

C. Piany gaśniczej.

D. Dwutlenku węgla.

Piana gaśnicza nie powinna być stosowana do gaszenia pożarów urządzeń elektrycznych, ponieważ może prowadzić do przewodzenia prądu i stwarzać zagrożenie dla ratowników oraz osób znajdujących się w pobliżu. Piana gaśnicza jest skuteczna w przypadku pożarów materiałów stałych oraz cieczy palnych, jednak w przypadku pożarów sprzętu elektrycznego, zawsze należy wykorzystywać środki, które nie przewodzą prądu. Przykładem odpowiednich mediów gaśniczych są dwutlenek węgla oraz proszek gaśniczy, które nie tylko tłumią płomienie, ale także minimalizują ryzyko wybuchu elektrycznego. Zgodnie z normami branżowymi, takich jak NFPA 70E oraz IEC 60947-4-1, ważne jest, aby przy wyborze środka gaśniczego kierować się jego właściwościami izolacyjnymi oraz skutecznością w danym kontekście. Warto również szkolenia z zakresu ochrony przeciwpożarowej, aby zrozumieć różnice między środkami gaśniczymi i ich zastosowaniem w praktyce.

Pytanie 18

Aby zabezpieczyć drogi oddechowe przed szkodliwymi oparami, podczas lutowania należy używać

A. odsysacza cyny

B. odsysacza dymu

C. półmaski filtracyjnej bez zaworka

D. wiatraka

Odsysacz dymu jest kluczowym urządzeniem do ochrony dróg oddechowych podczas lutowania, gdyż skutecznie eliminuje toksyczne opary i cząstki, które powstają w procesie lutowania. Dym lutowniczy zawiera m.in. substancje chemiczne, takie jak opary metali oraz substancje lotne, które mogą mieć negatywny wpływ na zdrowie, w tym powodować podrażnienia dróg oddechowych, a w dłuższym okresie prowadzić do poważnych problemów zdrowotnych. Odsysacze dymu działają na zasadzie lokalnego odsysania, co oznacza, że są w stanie zbierać dym w bezpośrednim sąsiedztwie miejsca pracy. Dobrą praktyką jest również ich regularne serwisowanie i wymiana filtrów, aby zapewnić ich maksymalną efektywność. W normach dotyczących BHP oraz w wytycznych dotyczących ochrony zdrowia w miejscu pracy, takich jak normy OSHA, podkreśla się znaczenie stosowania odpowiednich środków ochrony osobistej oraz systemów wentylacyjnych. W sytuacjach, gdzie nie można zastosować odsysacza dymu, zaleca się stosowanie wentylacji ogólnej, jednak jej skuteczność w eliminowaniu toksycznych substancji jest znacznie niższa. Dlatego, aby zapewnić sobie bezpieczne warunki pracy, należy zawsze korzystać z odsysaczy dymu.

Pytanie 19

Aby połączyć segmenty sieci LAN za pomocą kabla Ethernet w jedną większą sieć, należy wykorzystać

A. bramkę.

B. switch.

C. modem.

D. router.

Wybór routera jako urządzenia do łączenia segmentów sieci LAN jest błędny, ponieważ routery pełnią inną rolę w architekturze sieci. Router jest odpowiedzialny za kierowanie pakietami danych między różnymi sieciami, a nie za zarządzanie komunikacją wewnątrz jednego segmentu. Działa on na trzeciej warstwie modelu OSI i wykorzystuje adresy IP do podejmowania decyzji dotyczących trasowania. Korzystanie z routera do łączenia urządzeń w sieci LAN wprowadza dodatkową złożoność i opóźnienia, które są niepotrzebne w takim kontekście. Modem z kolei jest urządzeniem stosowanym do łączenia lokalnej sieci z internetem, konwertując sygnały cyfrowe na analogowe i odwrotnie. Nie służy on do wewnętrznego zarządzania komunikacją pomiędzy urządzeniami w sieci LAN, co czyni go niewłaściwym wyborem w tym przypadku. Bramki, będące mostem między różnymi protokołami, również nie są odpowiednie do łączenia segmentów LAN, ponieważ ich podstawowym zadaniem jest konwersja protokołów. Tego rodzaju błędne podejścia wynikają często z pomylenia ról poszczególnych urządzeń sieciowych oraz braku zrozumienia, jak działają różne warstwy modelu OSI. Ważne jest, aby rozróżniać te urządzenia i ich funkcje, aby efektywnie zarządzać siecią i zapewnić odpowiednią wydajność oraz bezpieczeństwo.

Pytanie 20

Do jakiego złącza podłącza się sygnał: wizji zespolony, kolor R, kolor G, kolor B, luminancji i chrominancji oraz sygnał audio kanału lewego i prawego?

A. DIN 5

B. EUROSCART

C. JACK

D. S-VHS

Złącze S-VHS jest przeznaczone głównie do przesyłania sygnału wideo w wyższej jakości niż standardowy sygnał kompozytowy, ale nie obsługuje zintegrowanego przesyłania kolorów R, G, B ani sygnału audio. S-VHS, z uwagi na swoją konstrukcję, skupia się jedynie na jakości obrazu, co ogranicza jego zastosowanie w kontekście przesyłania pełnego sygnału multimedialnego. Odpowiedź JACK, znana głównie jako złącze audio, również nie jest właściwa, ponieważ jest to złącze mono lub stereo, które nie może obsługiwać sygnałów wideo. Podobnie, złącze DIN 5, mimo że może być używane do różnych zastosowań audio, nie jest przystosowane do przesyłania zarówno sygnałów wideo, jak i audio w formie, która zintegrowałaby wszystkie wymienione sygnały. Wybór niewłaściwego złącza często wynika z nieporozumienia dotyczącego jego funkcji i zastosowania. Aby uniknąć takich błędów, kluczowe jest zrozumienie specyfikacji oraz możliwości każdego złącza, a także ich funkcji w kontekście całego systemu audio-wideo.

Pytanie 21

Które ze zjawisk elektrycznych występuje w przedstawionym dwójniku RLC?

A. Rezonans prądów.

B. Sprzężenie galwaniczne.

C. Rezonans napięć.

D. Elektryzacja.

Chociaż w układach RLC mogą występować różne zjawiska elektryczne, nie wszystkie odpowiedzi są poprawne w kontekście pytania. Elektryzacja odnosi się do procesu gromadzenia ładunków elektrycznych przez kontakt lub indukcję, co nie ma bezpośredniego związku z funkcjonowaniem dwójnika RLC. W takim układzie nie obserwujemy zjawiska elektryzacji, ponieważ jego działanie opiera się na interakcji między energią elektryczną a pól magnetycznym, a nie na gromadzeniu ładunków statycznych. Ponadto, sprzężenie galwaniczne to zjawisko, które dotyczy przenoszenia sygnałów między obwodami za pomocą połączeń elektrycznych, a nie bezpośrednio związane z dynamiką układów RLC. W układzie RLC, wartości prądów i napięć są ze sobą ściśle powiązane poprzez reaktancję, ale nie mówimy tu o sprzężeniu galwanicznym. Rezonans prądów to kolejne mylne pojęcie; w rzeczywistości mówimy o rezonansie napięć, gdzie kluczowy jest stan, w którym reaktancje indukcyjna i pojemnościowa są równe. Zastosowanie tego pojęcia w kontekście układów RLC prowadzi do nieporozumień, ponieważ może sugerować, że prądy są głównym czynnikiem, co nie jest zgodne z rzeczywistością. W praktyce, znając właściwości rezonansu napięć, inżynierowie mogą efektywnie projektować obwody dla różnych zastosowań, unikając błędnych interpretacji zjawisk elektrycznych.

Pytanie 22

Jak określa się poziom sygnału w gniazdku abonenckim telewizji naziemnej?

A. dBmW

B. dBmA

C. dBµΩ

D. dBµV

Poprawna odpowiedź to dBµV, co oznacza decybele mikrovoltów. Jest to jednostka miary, która pozwala na określenie poziomu sygnału w systemach telekomunikacyjnych, w tym w telewizji naziemnej. Wartość poziomu sygnału w dBµV jest kluczowa dla oceny jakości odbioru sygnału telewizyjnego, gdyż zbyt niski poziom może prowadzić do zakłóceń w odbiorze, a w rezultacie do utraty jakości obrazu i dźwięku. Z przeprowadzonych badań wynika, że optymalny poziom sygnału w gniazdku abonenckim powinien wynosić od 60 do 80 dBµV, co zapewnia stabilny odbiór sygnału bez zakłóceń. W praktyce, technicy często korzystają z mierników sygnału, które umożliwiają precyzyjne określenie poziomu sygnału w dBµV, co jest niezbędne podczas instalacji i konserwacji systemów antenowych. Zgodnie z normami branżowymi, monitorowanie poziomu sygnału w tej jednostce jest standardem w projektowaniu i eksploatacji infrastruktury telewizyjnej.

Pytanie 23

Jakie zakresy miernika należy ustawić w celu sprawdzenia wszystkich parametrów elektrycznych z przedstawionej specyfikacji technicznej czujki ruchu po jej zainstalowaniu?

Specyfikacja techniczna
Typ elementu detekcyjnego	Podwójny, PIR
Kształt geometryczny	Prostokątny
Zasięg	11m x11m; 88.5°; wiązki centralne 15m
Wskaźnik alarmu	Zielona dioda LED; Indykacja na 3 sek.
Wysokość instalacji	2,1m do 2,7m
Temperatura pracy	-20°C do +50°C
Napięcie	11 do 16VDC
Pobór prądu	11mA max
Soczewka	Fresnela (druga generacja)
Wyjścia alarmowe	NO
Przełącznik sabotażowy	NC
Szybkość detekcji	0,2m/sek do 7m/sek

A. 200 mA AC, 20 V AC

B. 200 mA DC, 20 V DC

C. 20 mA DC, 200 V DC

D. 20 mA DC, 200 V AC

Ustawienie miernika na zakres 200 mA DC oraz 20 V DC jest kluczowe dla prawidłowego sprawdzenia parametrów elektrycznych czujki ruchu. Przede wszystkim, czujki tego typu zasilane są napięciem stałym w przedziale od 11 do 16 V DC, co oznacza, że zakres 20 V DC idealnie odpowiada wymaganiom pomiarowym. Umożliwia to dokładne monitorowanie napięcia, co jest istotne dla oceny poprawności zasilania urządzenia. Dodatkowo, maksymalny prąd pobierany przez czujkę wynosi 31 mA, co oznacza, że ustawienie miernika na zakres 200 mA DC daje wystarczającą elastyczność do pomiaru, a jednocześnie nie naraża urządzenia na uszkodzenie. Podczas testów, ważne jest również przestrzeganie zasad bezpieczeństwa oraz stosowanie odpowiednich standardów, takich jak IEC 61010, które definiują wymagania dotyczące bezpieczeństwa urządzeń pomiarowych. Odpowiednie ustawienie miernika pozwala nie tylko na ocenę stanu technicznego czujnika, ale także na wykrycie potencjalnych usterek przed ich zainstalowaniem, co jest praktyką zalecaną w branży elektrycznej.

Pytanie 24

Przedstawiony na rysunku element ochrony służy do

A. zabezpieczenia przed wyładowaniami elektrostatycznymi.

B. gaszenia łuku elektrycznego.

C. zabezpieczenia przeciwzwarciowego.

D. ochrony przeciwpożarowej.

Przedstawiony na zdjęciu element to bransoleta antystatyczna, której głównym celem jest odprowadzanie ładunków elektrostatycznych z ciała osoby, co jest niezwykle ważne w pracy z delikatnymi komponentami elektronicznymi. Wyładowania elektrostatyczne mogą prowadzić do uszkodzeń elementów elektronicznych, co w konsekwencji może powodować znaczne straty finansowe oraz obniżać jakość produktów. Zastosowanie bransolety antystatycznej jest standardem w branży elektronicznej, zwłaszcza w środowiskach produkcyjnych, gdzie wymagane jest zachowanie szczególnej ostrożności. Pracownicy powinni nosić takie bransolety w połączeniu z odpowiednimi matami antystatycznymi oraz uziemieniem, aby skutecznie zminimalizować ryzyko uszkodzenia wyrobów. W praktyce, w przypadku montażu układów scalonych, nieprzestrzeganie zasad ochrony przed wyładowaniami elektrostatycznymi może prowadzić do uszkodzeń, których naprawa jest często kosztowna i czasochłonna. Dlatego znajomość i stosowanie takich rozwiązań stanowi fundament odpowiedzialnej praktyki w inżynierii elektronicznej.

Pytanie 25

Jakie oznaczenie mają terminale w urządzeniach systemów alarmowych, które służą do podłączenia obwodu sabotażowego?

A. TMP

B. KPD

C. COM

D. CLK

Zaciski CLK, COM oraz KPD nie są związane z obwodami sabotażowymi, co może wprowadzać w błąd osoby niewystarczająco zaznajomione z terminologią używaną w systemach alarmowych. Zaciski CLK (clock) często stosowane są w systemach komunikacji, gdzie synchronizacja czasowa jest kluczowa do prawidłowego funkcjonowania urządzeń. W kontekście systemów alarmowych, błędne przypisanie tego oznaczenia do obwodu sabotażowego może prowadzić do nieprawidłowych instalacji oraz, co gorsza, do braku detekcji manipulacji. Zaciski COM (common) mogą być używane jako wspólne połączenia w obwodach, ale nie mają one specyficznego zastosowania w kontekście obwodów sabotażowych. Zastosowanie tych zacisków w niewłaściwy sposób może prowadzić do obniżenia efektywności ochrony. Oznaczenie KPD (klawiatura podziału stref) odnosi się do urządzeń umożliwiających interakcję z systemem alarmowym, takich jak wprowadzanie kodów dostępu, a nie do obwodów sabotażowych. Prawidłowe zrozumienie funkcji i oznaczeń zacisków jest kluczowe w ich zastosowaniach, dlatego w kontekście systemów alarmowych istotne jest, aby nie mylić tych terminów, co może prowadzić do poważnych błędów w instalacji i programowaniu systemów zabezpieczeń.

Pytanie 26

Kamera, działająca w systemie monitoringu wizyjnego, która jest umieszczona na zewnątrz i rejestruje obraz w każdych warunkach, powinna być wyposażona w

A. obudowę z plastiku

B. obiektyw szerokokątny

C. oświetlacz IR

D. obudowę metalową

Oświetlacz IR to naprawdę ważny element w kamerach do monitoringu, zwłaszcza tych na zewnątrz. Dzięki niemu możemy nagrywać obrazy nawet w ciemnościach, bo chociaż to światło jest niewidoczne dla nas, kamery to widzą. To jest mega przydatne, szczególnie na parkingach czy w ogrodach, gdzie czasami jest naprawdę ciemno. Takie oświetlacze pomagają kamerom działać dobrze w różnych warunkach i są uwzględnione w normach branżowych, jak EN 50132. Dzięki nim monitoring może być efektywny przez całą dobę, co ratuje nas w różnych sytuacjach, poprawiając bezpieczeństwo na terenie, który obserwujemy. Można powiedzieć, że to kluczowy element w całym systemie.

Pytanie 27

Jaką rolę w systemie automatyki przemysłowej odgrywa przetwornik?

A. Kontroluje pracę siłownika

B. Rejestruje działanie sieci

C. Wizualizuje procesy przemysłowe

D. Przekształca sygnał z czujnika

Wybór odpowiedzi, która zakłada, że przetwornik rejestruje pracę sieci, jest błędny, ponieważ nie jest to funkcja przypisana do przetworników. Rejestracja pracy sieci to zadanie dla innych urządzeń, takich jak rejestratory danych lub systemy SCADA, które mają za zadanie monitorować i archiwizować informacje o stanie sieci. Przetworniki natomiast koncentrują się na konwersji sygnałów, a nie na ich dokumentacji. Kolejne nieporozumienie dotyczy roli przetwornika jako urządzenia sterującego siłownikami. Stanowisko to jest zarezerwowane dla kontrolerów lub regulatorów, które podejmują decyzje o aktywacji siłowników na podstawie przetworzonych danych. Siłowniki mogą być aktywowane na podstawie sygnałów generowanych przez systemy automatyki, ale to nie przetwornik pełni tę funkcję. Wizualizacja procesów przemysłowych to zadanie dla interfejsów użytkownika i systemów HMI, które przekształcają dane z różnych źródeł, w tym z przetworników, w przystępną formę graficzną. Dlatego kluczowe jest zrozumienie, że każda z tych funkcji jest realizowana przez różne urządzenia w ekosystemie automatyki, a przetwornik jest tylko jednym z elementów, który przekształca i nie wykonuje zadań rejestracyjnych, sterujących ani wizualizacyjnych.

Pytanie 28

W trakcie udzielania pomocy osobie z lekkim poparzeniem, co należy zrobić z obszarem urazu?

A. polewać zimną wodą

B. przemyć spirytusem

C. zabandażować

D. posmarować tłuszczem

Kiedy udzielamy pierwszej pomocy osobie, która ma lekkie poparzenie, najważniejsze jest, żeby polewać to miejsce zimną wodą. To naprawdę pomaga schłodzić skórę i sprawia, że ból jest mniejszy, a ryzyko dalszych uszkodzeń też maleje. Zimna woda działa jak naturalny środek przeciwzapalny, co może zapobiec powstawaniu bolesnych pęcherzy. Jeśli chodzi o czas, dobrze jest polewać przez przynajmniej 10-20 minut. Pamiętajmy, że woda nie powinna być lodowata, bo to może prowadzić do problemów z hipotermią. Gdy nie ma dostępu do wody, można spróbować użyć chłodzących kompresów. Takie podejście jest ważne, bo szybkie działanie w przypadku poparzenia ma duże znaczenie według wytycznych Międzynarodowej Rady Resuscytacji (ILCOR). Po schłodzeniu warto delikatnie osuszyć skórę i przykryć ranę odpowiednim opatrunkiem, żeby nie doszło do zakażenia. To wszystko, co opisałem, naprawdę ułatwia gojenie i zmniejsza ryzyko powikłań.

Pytanie 29

Podczas serwisowania urządzeń elektronicznych w stanie pod napięciem, stosowane narzędzia muszą mieć

A. odpowiednią izolację napięciową

B. metalowe uchwyty

C. utwardzone końcówki

D. wysoką wytrzymałość mechaniczną

Odpowiednia izolacja napięciowa narzędzi używanych w czasie prac serwisowych przy urządzeniach elektronicznych pod napięciem jest kluczowym elementem zapewnienia bezpieczeństwa. Izolacja ta minimalizuje ryzyko porażenia prądem elektrycznym, co może prowadzić do poważnych obrażeń lub nawet śmierci. Narzędzia z odpowiednią izolacją są zaprojektowane tak, aby wytrzymać określone napięcia, co jest zgodne z normami takimi jak IEC 60900, które określają wymagania dotyczące narzędzi izolowanych dla pracowników elektrotechnicznych. Przykładowo, przy użyciu wkrętaka z izolowaną rękojeścią, technik może bezpiecznie pracować przy urządzeniach pod napięciem do 1000V, co jest fundamentalne dla zachowania bezpieczeństwa. W praktyce stosowanie narzędzi z odpowiednią izolacją jest standardem w każdym warsztacie zajmującym się serwisem urządzeń elektrycznych, co podkreśla znaczenie przestrzegania zasad BHP w tej dziedzinie. Właściwa izolacja jest nie tylko wymaganiem prawnym, ale także praktycznym środkiem ochrony zdrowia pracowników.

Pytanie 30

Jakie urządzenie służy do mierzenia ciśnienia?

A. manometr

B. tachometr

C. pirometr

D. luksomierz

Luksomierz, tachometr i pirometr to urządzenia pomiarowe, które mają inne zastosowania niż pomiar ciśnienia. Luksomierz jest używany do pomiaru natężenia oświetlenia, co jest istotne w kontekście projektowania oświetlenia oraz ergonomii pracy. Użycie luksomierza w niewłaściwym kontekście, takim jak pomiar ciśnienia, prowadzi do błędów w analizie warunków środowiskowych, co może wpłynąć na jakość produktów oraz bezpieczeństwo pracy. Tachometr mierzy prędkość obrotową obiektów, co jest kluczowe w monitorowaniu i kontrolowaniu maszyn w różnych zastosowaniach przemysłowych oraz motoryzacyjnych. Pomiar ciśnienia za pomocą tachometru byłby nieadekwatny, ponieważ nie odzwierciedla on rzeczywistych warunków ciśnieniowych w systemie. Pirometr to narzędzie służące do pomiaru temperatury obiektów na podstawie promieniowania cieplnego, co czyni go narzędziem nieodpowiednim do pomiaru ciśnienia. Błędem jest myślenie, że każde urządzenie pomiarowe może być stosowane zamiennie, co podkreśla znaczenie wiedzy na temat specyficznych funkcji różnych typów mierników. Prawidłowe zrozumienie zastosowania tych narzędzi jest kluczowe dla bezpieczeństwa i efektywności w różnych branżach.

Pytanie 31

W przedstawionym na rysunku obwodzie woltomierz wskazuje wartość napięcia 10 V. Tranzystor T1

A. ma przerwę.

B. ma zwarcie emiter - kolektor.

C. jest w stanie przewodzenia.

D. jest w stanie zaporowym.

Odpowiedzi sugerujące, że tranzystor T1 jest w stanie zaporowym, ma przerwę lub ma zwarcie emiter-kolektor są błędne i opierają się na nieporozumieniach dotyczących podstaw działania tranzystorów. Stan zaporowy oznacza, że tranzystor nie przewodzi prądu, co w tym przypadku prowadziłoby do braku napięcia na oporniku R2. Brak napięcia na R2 mógłby sugerować, że woltomierz powinien wskazywać wartość 0 V, co z kolei jest sprzeczne z informacją, że mierzone napięcie wynosi 10 V. Przerwa w obwodzie oznaczałaby, że żaden prąd nie płynie, co znowu skutkowałoby napięciem 0 V na R2. Przy zwarciu emiter-kolektor, przewodzenie przez tranzystor byłoby zbyt duże, co prowadziłoby do uszkodzenia elementu, a wyglądałoby to w obwodzie zupełnie inaczej, z innymi wartościami napięcia. Często w praktyce zdarza się, że nieprawidłowe zrozumienie zasad działania tranzystorów prowadzi do pomyłek przy analizie obwodów. W związku z tym, kluczowe jest zapoznanie się z teoretycznymi podstawami działania tranzystorów oraz ich charakterystykami, aby skutecznie analizować i projektować obwody elektroniczne. Warto również zwrócić uwagę na standardy stosowane w projektowaniu układów, które pomagają unikać takich błędów w praktyce.

Pytanie 32

Jakim objawem może być zużycie głowicy laserowej w odtwarzaczu CD?

A. zmniejszenie prędkości silnika

B. wzrost prądu lasera

C. zwiększenie prędkości silnika

D. spadek prądu lasera

Zarówno zmniejszenie prądu lasera, jak i zmniejszenie obrotów silnika są konsekwencjami błędnych założeń dotyczących pracy odtwarzacza CD. Zmniejszenie prądu lasera nie jest objawem zużycia głowicy, lecz raczej może wskazywać na poprawne funkcjonowanie. Wysoka jakość odczytu danych przy niskim prądzie lasera jest pożądana, ponieważ zapobiega to przegrzewaniu się komponentów. W przypadku silnika, obroty jego nie powinny być zmniejszane w kontekście zużycia lasera, ponieważ są one z nim ściśle związane. Zwiększenie obrotów silnika jest zazwyczaj oznaką próby odczytu danych z płyty w trudniejszych warunkach, na przykład, gdy płyta jest porysowana lub brudna. W takiej sytuacji, silnik jest w stanie dostarczyć więcej energii, aby skompensować trudności w odczycie. Zmniejszenie obrotów silnika mogłoby spowodować, że napęd nie będzie w stanie poprawnie odczytać danych, co prowadziłoby do błędów. Często przyczyną takich nieporozumień jest brak wiedzy na temat mechanizmów działania urządzeń optycznych. Warto zrozumieć, że prawidłowe działanie układów optycznych, w tym głowicy laserowej i silnika, jest kluczowe dla utrzymania jakości odczytu, co z kolei jest kluczowe w kontekście długotrwałego użytkowania odtwarzacza CD.

Pytanie 33

Która ilustracja wskazuje na brak usunięcia tlenków z punktu lutowniczego?

A. Ilustracja 1.

B. Ilustracja 3.

C. Ilustracja 4.

D. Ilustracja 2.

Ilustracja 3 to właściwy wybór. Jej matowy, nierówny wygląd sugeruje, że są tam tlenki, które nie zostały usunięte podczas lutowania. Wiesz, przygotowanie powierzchni przed lutowaniem jest mega ważne. Zazwyczaj trzeba najpierw oczyścić elementy z tlenków i innych zanieczyszczeń, bo jak tego nie zrobimy, to może być kiepsko. Te tlenki tworzą jakieś niechciane warstwy, przez co połączenie lutownicze wychodzi słabe. To prowadzi do problemów z przewodnictwem elektrycznym i trwałością tej spoiny. Przykładowo, w standardach IPC-A-610 podkreśla się, jak ważna jest jakość powierzchni lutowniczej. Lepiej też stosować jakieś konkretne techniki lutowania, jak topniki, które pomagają w oczyszczeniu i lepszej adhezji lutu do metalu. Używanie stacji lutowniczych z kontrolą temperatury to też super coś, co może pomóc osiągnąć idealne warunki do lutowania.

Pytanie 34

Który z poniższych przyrządów jest używany do pomiaru oporności izolacji przewodów?

A. UM-112B

B. IMI-341

C. Mostek Thomsona

D. Mostek Wiena

Mostek Thomsona, Mostek Wiena oraz UM-112B to urządzenia pomiarowe, które nie są przeznaczone do pomiaru rezystancji izolacji kabli, co może prowadzić do nieporozumień. Mostek Thomsona jest wykorzystywany głównie do pomiaru niewielkich różnic napięć, co sprawia, że nie jest naturalnym wyborem do oceny izolacji, która wymaga znacznie wyższych napięć pomiarowych. Z kolei Mostek Wiena, stosowany głównie w analizie częstotliwościowej, jest narzędziem do pomiaru impedancji, co również nie odpowiada specyfice pomiarów izolacyjnych. UM-112B, jako multimeter, jest bardziej uniwersalnym narzędziem do pomiarów napięcia, prądu i rezystancji, ale nie jest optymalnym rozwiązaniem do oceny stanu izolacji kabel, ponieważ nie oferuje odpowiednich napięć testowych, które są kluczowe dla tej aplikacji. Prawidłowe zrozumienie funkcji poszczególnych przyrządów jest istotne, aby unikać nieefektywnego lub niebezpiecznego korzystania z nieodpowiednich urządzeń w kontekście pomiarów elektrycznych. Dlatego ważne jest, aby stosować dedykowane mierniki, takie jak IMI-341, które są zaprojektowane zgodnie z normami branżowymi, co zapewnia nie tylko dokładność pomiarów, ale także bezpieczeństwo użytkowników.

Pytanie 35

Jaką czujkę powinno się zastosować, aby sygnalizować otwarcie drzwi?

A. Mikrofalową

B. Podczerwieni

C. Ultradźwiękową

D. Kontaktronową

Czujka kontaktronowa jest najodpowiedniejszym rozwiązaniem do sygnalizacji otwarcia drzwi, ponieważ wykorzystuje zasadę działania, która opiera się na zbliżeniu dwóch styków magnetycznych. Gdy drzwi się otwierają, magnes umieszczony na drzwiach oddala się od styków, co powoduje ich rozłączenie. Taki mechanizm jest niezwykle niezawodny i często stosowany w systemach alarmowych oraz zabezpieczeniach budynków. Kontaktrony charakteryzują się prostotą instalacji oraz niskim zużyciem energii, co czyni je idealnym rozwiązaniem w przypadku monitorowania otwarcia drzwi. W praktyce czujki te można znaleźć w różnych aplikacjach, od domowych systemów alarmowych po zabezpieczenia w obiektach komercyjnych. Dobrą praktyką jest także ich integracja z systemami automatyki budynkowej, co zwiększa komfort użytkowania oraz efektywność zabezpieczeń. Warto podkreślić, że kontaktrony są zgodne z normami branżowymi dotyczącymi bezpieczeństwa i ochrony, co potwierdza ich skuteczność i powszechną akceptację w branży.

Pytanie 36

Podczas montażu komponentów elektronicznych metodą lutu miękkiego nie powinno się

A. przenosić lutowia na końcówce grota

B. dostosowywać temperatury lutowania do konkretnej lokalizacji na płytce

C. ustalać czasu lutowania do poszczególnych miejsc na płytce

D. zajmować się czystością grota

Przenoszenie lutowia na grocie lutownicy jest praktyką, której należy unikać, ponieważ może prowadzić do wielu problemów związanych z jakością lutowania. Grota lutownicy powinna być czysta i odpowiednio nagrzana, aby zapewnić skuteczne i trwałe połączenie. Przenoszenie lutowia na grocie zwiększa ryzyko powstawania zanieczyszczeń, co może negatywnie wpłynąć na jakość lutowia i prowadzić do wadliwych połączeń. Zgodnie z najlepszymi praktykami, lutowie powinno być aplikowane bezpośrednio na złącze, a nie na grot. Przykładem dobrego zachowania w tym zakresie jest technika tzw. 'wstępnego podgrzewania' elementów, co zwiększa efektywność procesu lutowania oraz redukuje ryzyko przegrzania. Kolejnym aspektem jest używanie lutowia o odpowiednim składzie, które dobrze wtopi się w materiały bez tworzenia nadmiernych osadów, co z kolei pomoże w uzyskaniu czystego i mocnego połączenia.

Pytanie 37

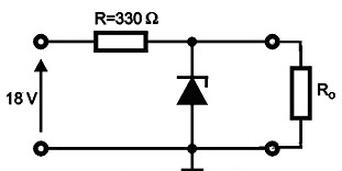

W stabilizatorze napięcia zastosowano diodę Zenera o napięciu U_Z = 9 V i natężeniu prądu I_Z = 8 mA Natężenie prądu płynącego przez rezystancję obciążenia R_o nie przekroczy wartości

A. 19 mA

B. 27 mA

C. 25 mA

D. 54 mA

Podane wartości, takie jak 25 mA, 27 mA czy 54 mA, mogą być mylące ze względu na błędne zrozumienie działania stabilizatorów napięcia z diodami Zenera. Kluczowym aspektem jest zrozumienie, że prąd obciążenia (I_load) jest ograniczony przez prąd płynący przez diodę Zenera (IZ). Wzór na obliczenie prądu obciążenia to I_load = I_total - IZ. Zatem, szacując maksymalne natężenie prądu na 27,27 mA, nie możemy po prostu przyjąć tej wartości jako prądu przez rezystor obciążenia, ponieważ nie uwzględniamy wpływu diody Zenera. Dużo osób popełnia błąd, przypisując maksymalne wartości prądu do obciążenia, nie biorąc pod uwagę, że dioda Zenera zawsze 'zabiera' część tego prądu. Przykładowo, oferowanie wartości 54 mA ukazuje nieporozumienie dotyczące działania całego układu, ponieważ taka wartość znacznie przekracza maksymalne dopuszczalne wartości dla danego napięcia Zenera. Właściwe zrozumienie dynamiki prądów w obwodach stabilizatorów napięcia jest kluczowe dla prawidłowego projektowania i implementacji, co jest zgodne z zasadami inżynierii elektrycznej i elektroniką. Każdy projektant obwodów powinien być świadomy, jak zapobiegać przekroczeniu maksymalnych wartości prądów, aby uniknąć uszkodzenia komponentów, co podkreśla znaczenie precyzyjnych obliczeń oraz znajomości podstawowych zasad działania urządzeń elektronicznych.

Pytanie 38

Nie wolno stosować gaśnicy do gaszenia pożaru w instalacji elektrycznej, gdy jest pod napięciem?

A. śniegowej

B. halonowej

C. proszkowej

D. pianowej

Gaśnica pianowa jest odpowiednia do gaszenia pożarów instalacji elektrycznych, ponieważ nie przewodzi prądu. W przypadku pożaru w instalacji elektrycznej, kluczowym aspektem jest unikanie używania środków gaśniczych, które mogą przewodzić prąd, co może prowadzić do porażenia prądem oraz dodatkowego zagrożenia pożarowego. Standardy ochrony przeciwpożarowej zalecają stosowanie gaśnic pianowych, które tworzą warstwę piany, izolując ogień od tlenu, co skutecznie gasi ogień. Przykładem zastosowania gaśnicy pianowej może być sytuacja, w której dochodzi do zapalenia się przewodów elektrycznych w obiektach przemysłowych. W takich przypadkach, użycie gaśnicy pianowej nie tylko jest zgodne z zasadami bezpieczeństwa, ale również jest skuteczne w ograniczaniu skutków pożaru. Zgodnie z normami, w budynkach użyteczności publicznej oraz w różnych obiektach przemysłowych powinny być dostępne gaśnice pianowe, które są przeszkolone do użycia przez pracowników, co zwiększa bezpieczeństwo w razie zagrożenia.

Pytanie 39

Skrót ADSL odnosi się do technologii, która pozwala na

A. odbieranie cyfrowej telewizji naziemnej

B. kompresję materiałów audio i wideo

C. transmisję informacji cyfrowych za pośrednictwem fal radiowych

D. szerokopasmowy asymetryczny dostęp do sieci teleinformatycznych

Skrót ADSL jednoznacznie odnosi się do technologii szerokopasmowego dostępu do internetu, co czyni niektóre odpowiedzi nieprawidłowymi. Przesyłanie informacji cyfrowej poprzez fale radiowe odnosi się do technologii takich jak Wi-Fi czy LTE, które nie wymagają fizycznego połączenia kablowego, co jest przeciwstawne do sposobu działania ADSL, który bazuje na istniejących liniach telefonicznych. Odbiór naziemnej telewizji cyfrowej również jest procesem niezwiązanym z ADSL, ponieważ polega na odbieraniu sygnałów telewizyjnych za pomocą anteny, a nie transmisji danych przez linię telefoniczną. Kompresja audio i wideo to proces technologiczny służący do zmniejszenia rozmiaru plików multimedialnych, który nie ma bezpośredniego związku z ADSL i jego funkcjonalnością. Typowym błędem myślowym w tym przypadku jest mylenie różnych technologii transmisji danych i ich zastosowań. ADSL jest specyficzną technologią, która została zaprojektowana do efektywnego dostarczania usług szerokopasmowych, a nie do transmisji radiowej, telewizyjnej czy kompresji danych. Właściwe zrozumienie ADSL i jego charakterystyki jest kluczowe dla efektywnego korzystania z zasobów internetowych, zwłaszcza w kontekście wzrastających potrzeb użytkowników.

Pytanie 40

Firma zajmująca się konserwacją oraz serwisowaniem instalacji domofonowych nalicza administratorowi budynku rocznie sumę 1 800 zł. Jaką kwotą miesięcznie trzeba obciążyć każdego z 30 mieszkańców?

A. 10 zł

B. 15 zł

C. 5 zł

D. 3 zł

Aby wyliczyć, jaką kwotą miesięcznie należy obciążyć każdego z 30 lokatorów, najpierw należy obliczyć roczny koszt konserwacji i serwisowania instalacji domofonowej, który wynosi 1800 zł. Następnie dzielimy ten koszt przez liczbę miesięcy w roku, czyli 12, co daje nam 150 zł miesięcznie na całą wspólnotę. Aby określić kwotę przypadającą na jednego lokatora, dzielimy miesięczny koszt za całą budowę przez liczbę lokatorów: 150 zł / 30 lokatorów = 5 zł na lokatora. Jest to przykład zastosowania podstawowych zasad rachunkowości w kontekście zarządzania nieruchomościami. Obliczenia tego typu są niezbędne w zarządzaniu wspólnotami mieszkaniowymi oraz w określaniu kosztów eksploatacji, co jest zgodne z dobrymi praktykami branżowymi. Przykłady takich obliczeń można znaleźć w dokumentacji finansowej wspólnot oraz projektach budżetowych, gdzie precyzja w planowaniu wydatków ma kluczowe znaczenie dla prawidłowego funkcjonowania całej wspólnoty.

Rozpocznij nowy egzamin

Powrót do strony głównej
