Informacje o egzaminie:

Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.10 - Montaż i uruchamianie urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 29 kwietnia 2026 15:30
Data zakończenia: 29 kwietnia 2026 15:43

Egzamin zdany!

Wynik: 34/40 punktów (85,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaką liczbę łopat wirnika należy uznać za optymalną w turbinie wiatrowej?

A. 7

B. 5

C. 3

D. 2

Optymalna liczba łopat wirnika w turbinie wiatrowej wynosi zazwyczaj trzy. Taka konfiguracja zapewnia równowagę pomiędzy efektywnością generowania energii a stabilnością działania. Trzy łopaty pozwalają na optymalne wykorzystanie siły wiatru, co zwiększa wydajność turbiny. Dzięki równomiernemu rozkładowi masy, wirnik z trzema łopatami działa płynniej, co minimalizuje drgania i hałas. Dodatkowo, turbiny z trzema łopatami są bardziej odporne na silne wiatry, co zwiększa ich trwałość i niezawodność. Przykłady zastosowania takich turbin można znaleźć w wielu nowoczesnych farmach wiatrowych, gdzie ich konstrukcja została dostosowana do standardów IEC 61400, które określają wymagania dotyczące projektowania i testowania turbin wiatrowych. Trzy łopaty zapewniają również lepszą możliwość dostosowania do różnych warunków wiatrowych, co jest kluczowe w kontekście zmieniającego się klimatu i lokalnych uwarunkowań geograficznych.

Pytanie 2

Dobór odpowiedniej powierzchni kolektorów słonecznych do produkcji ciepłej wody użytkowej w budynku jednorodzinnym można przeprowadzić na podstawie zestawów danych, które zawierają następujące informacje:

A. pojemność zbiornika c.w.u., zapotrzebowanie na ciepło dla budynku, krotność wymian powietrza

B. liczba użytkowników korzystających z c.w.u., krotność wymian powietrza, średni współczynnik przewodzenia ciepła

C. pojemność zbiornika c.w.u., średni współczynnik przewodzenia ciepła, rodzaj kolektora

D. liczba użytkowników korzystających z c.w.u., pojemność zbiornika c.w.u., rodzaj kolektora

Dobra, jeśli chodzi o dobór powierzchni kolektorów słonecznych do podgrzewania wody w domu, to jest parę rzeczy, na które warto zwrócić uwagę. Po pierwsze, liczba osób, które będą korzystać z ciepłej wody, ma ogromne znaczenie. Im więcej osób, tym większe potrzeby na ciepłą wodę, a co za tym idzie, więcej energii ze słońca będzie trzeba. Nie można też zapomnieć o pojemności zbiornika na c.w.u., bo musi ona pasować do tego, ile wody będzie potrzebne i jak dużo ciepła będą w stanie dostarczyć kolektory. Typ kolektora też jest ważny, bo to właśnie od niego zależy, jak dobrze będzie działał cały system. W praktyce można na podstawie tych informacji wyliczyć, jak dużą powierzchnię kolektorów należy zamontować, żeby maksymalnie wykorzystać energię słoneczną. Na przykład, w domach z wieloma mieszkańcami i dużymi zbiornikami warto zainwestować w większą powierzchnię kolektorów, żeby wszystko działało sprawnie. Dobrze jest też korzystać z kalkulatorów i programów do symulacji, które uwzględniają lokalne warunki pogodowe i nasłonecznienie, jeśli planujesz taki system.

Pytanie 3

Aby skręcić rury o dużych średnicach w trudno dostępnych miejscach, należy zastosować klucz

A. łańcuchowy

B. uniwersalny

C. szwedzki

D. nastawny

Klucz łańcuchowy jest specjalistycznym narzędziem przeznaczonym do skręcania i odkręcania rur dużych średnic, szczególnie w miejscach o ograniczonym dostępie. Jego konstrukcja pozwala na pewne chwytanie rur, dzięki czemu minimalizuje ryzyko ich uszkodzenia. Klucz łańcuchowy działa na zasadzie owinięcia łańcucha wokół rury, co umożliwia jego pewne obracanie i jednocześnie zapewnia dużą siłę chwytu. W praktyce, zastosowanie klucza łańcuchowego jest niezwykle istotne w branżach takich jak hydraulika czy instalacje przemysłowe, gdzie często spotyka się rury o dużych średnicach. W takich przypadkach tradycyjne klucze, takie jak klucze nastawne czy szwedzkie, mogą okazać się nieefektywne lub wręcz niemożliwe do użycia ze względu na ograniczoną przestrzeń roboczą. Użycie klucza łańcuchowego jest zgodne z dobrą praktyką, ponieważ pozwala na zachowanie bezpieczeństwa pracy oraz efektywności wykonywanych działań. Warto pamiętać, że prawidłowe użycie tego narzędzia wymaga również znajomości technik ich stosowania oraz odpowiednich procedur BHP, co dodatkowo zwiększa efektywność całego procesu.

Pytanie 4

Kolektory słoneczne instalowane na gruncie przy użyciu konstrukcji nośnej są szczególnie narażone na

A. zwiększone straty energii cieplnej w kierunku gruntu

B. znacznie gorsze warunki nasłonecznienia w porównaniu do dachu

C. większe opady śniegu niż na dachu

D. nierównomierne osiadanie fundamentów

Kolektory słoneczne montowane na powierzchni terenu są narażone na nierówne osiadanie fundamentów z kilku powodów. Przede wszystkim, montaż kolektorów na ziemi wymaga solidnej i stabilnej konstrukcji wsporczej, aby zapewnić ich właściwą wydajność. Nierównomierne rozłożenie obciążenia na fundamenty może prowadzić do osiadania, co w rezultacie może zmieniać kąt nachylenia kolektorów oraz ich orientację do słońca. Im lepsze są warunki montażu, tym większa efektywność systemu. W praktyce, zapewniając odpowiednie fundamenty i stabilność konstrukcji, można znacznie zredukować ryzyko osiadania, co pozwala na maksymalizację wydajności systemu grzewczego. Warto także kierować się standardami budowlanymi, które określają metody i materiały, jakie należy stosować przy budowie takich instalacji. Użycie odpowiednich materiałów oraz technik montażowych jest kluczowe dla długoterminowej wydajności kolektorów słonecznych.

Pytanie 5

Jeśli kolektor słoneczny o powierzchni 2 m2 przy nasłonecznieniu wynoszącym 1 000 W/m2 oddał do systemu 1 400 W energii cieplnej, to jaka jest sprawność urządzenia?

A. 60%

B. 80%

C. 50%

D. 70%

Aby obliczyć sprawność kolektora fototermicznego, należy zastosować wzór: sprawność = (przekazane ciepło / moc napromieniowania) x 100%. W tym przypadku moc napromieniowania wynosi 1 000 W/m2, a powierzchnia kolektora to 2 m2, co daje łączną moc napromieniowania równą 2 000 W (1 000 W/m2 * 2 m2). Kolektor przekazał do instalacji 1 400 W ciepła, więc sprawność wynosi: (1 400 W / 2 000 W) x 100% = 70%. Taka efektywność jest istotna w kontekście projektowania systemów solarnych, ponieważ wyższa sprawność oznacza lepsze wykorzystanie energii słonecznej i niższe koszty eksploatacji. W praktyce, projektanci instalacji solarnych dążą do osiągnięcia jak najwyższej sprawności, aby zminimalizować powierzchnię potrzebną do uzyskania wymaganej ilości energii. Przykładem może być zastosowanie różnych rodzajów powłok absorbujących oraz systemów optymalizacji kątów nachylenia kolektorów, co pozwala na lepsze zbieranie promieniowania słonecznego.

Pytanie 6

Przyczyną wydostawania się czynnika z zaworu bezpieczeństwa w systemach solarnych może być

A. niewielka objętość przeponowego naczynia wzbiorczego

B. zapowietrzenie systemu

C. wysoka wilgotność powietrza

D. niewystarczające stężenie płynu solarnego

Zbyt mała objętość przeponowego naczynia wzbiorczego w instalacjach solarnych może prowadzić do nieprawidłowego działania systemu, co skutkuje wypływem czynnika chłodzącego z zaworu bezpieczeństwa. Naczynie wzbiorcze pełni kluczową rolę w kompensacji zmian objętości płynu solarnego, które są spowodowane rozszerzalnością cieplną. W przypadku niewystarczającej objętości, ciśnienie w instalacji może wzrosnąć powyżej dozwolonego poziomu, co aktywuje zawór bezpieczeństwa. Utrzymanie odpowiedniej objętości naczynia wzbiorczego jest zgodne z normą PN-EN 12828, która określa zasady projektowania i eksploatacji systemów grzewczych. Praktycznie oznacza to, że każdy projektant instalacji solarnych powinien dokładnie obliczyć wymagane parametry naczynia wzbiorczego, uwzględniając maksymalne i minimalne temperatury pracy, aby zapewnić stabilność i bezpieczeństwo całego systemu. Warto również regularnie kontrolować stan naczynia oraz jego ciśnienie, co pomoże zminimalizować ryzyko wystąpienia awarii i zapewnić efektywność energetyczną systemu.

Pytanie 7

Na rysunkach 1,2,3 przedstawione są kolejne etapy budowy montażu gruntowego wymiennika ciepła. Etap przedstawiony na rysunku 2 to

A. opuszczenie sondy do wykonanego odwiertu.

B. połączenie rury-sondy ze studzienką rozdzielaczową dolnego źródła.

C. układanie rury na głębokości 1,4 do 1,5 m.

D. wypłukanie urobku przez płuczkę wiertniczą.

Etap przedstawiony na rysunku 2 dotyczy opuszczenia sondy do wykonanego odwiertu, co jest kluczowym elementem procesu montażu gruntowego wymiennika ciepła. W tej fazie pracownicy muszą precyzyjnie umieścić sondę w przygotowanym otworze, aby zapewnić optymalne warunki dla wymiany ciepła. Właściwe umiejscowienie sondy wpływa na efektywność systemu geotermalnego, a także na jego długoterminową wydajność. W praktyce, dobór odpowiednich technologii oraz narzędzi do opuszczania sondy jest istotny; używa się często specjalistycznych wciągarek oraz systemów stabilizacji, aby uniknąć uszkodzeń sondy czy odwiertu. Ważne jest również, aby podczas opuszczania sondy zachować ostrożność i precyzję, gdyż błędy na tym etapie mogą prowadzić do późniejszych problemów z działaniem całego systemu. Zgodnie z normami branżowymi, każdy etap budowy wymiennika ciepła powinien być dokładnie udokumentowany, co ułatwia późniejsze inspekcje i serwisowanie.

Pytanie 8

Na podstawie projektu technicznego małej elektrowni wodnej wykonuje się

A. protokół odbioru

B. zgłoszenie do urzędu dozoru technicznego

C. pomiar powykonawczy

D. kosztorys inwestorski

Kosztorys inwestorski jest kluczowym dokumentem sporządzanym na podstawie projektu technicznego małej elektrowni wodnej, który szczegółowo przedstawia przewidywane koszty realizacji inwestycji. Jest to istotne narzędzie dla inwestora, ponieważ pozwala na oszacowanie budżetu oraz identyfikację potencjalnych wydatków związanych z budową i eksploatacją elektrowni. Kosztorys obejmuje m.in. koszty materiałów, robocizny, transportu oraz wszelkich niezbędnych prac przygotowawczych. Dobrze przygotowany kosztorys inwestorski uwzględnia także rezerwy na nieprzewidziane wydatki, co jest zgodne z najlepszymi praktykami branżowymi. Na etapie planowania inwestycji, posługiwanie się kosztorysem jest niezbędne, aby ocenić rentowność projektu oraz pozyskać finansowanie, na przykład z funduszy unijnych czy kredytów bankowych. Kosztorysy są również ważnym narzędziem do monitorowania postępów w realizacji projektu oraz do kontroli budżetu w trakcie całego procesu budowlanego.

Pytanie 9

Turbina wiatrowa typu VAWT charakteryzuje się osią obrotu

A. kośną

B. poziomą

C. zmienną

D. pionową

Turbina wiatrowa typu VAWT (Vertical Axis Wind Turbine) jest zaprojektowana w taki sposób, aby jej oś obrotu była pionowa. Taki układ konstrukcyjny ma kilka istotnych zalet, które czynią go atrakcyjnym rozwiązaniem w zastosowaniach wiatrowych. Przede wszystkim, pionowa oś obrotu pozwala na efektywniejsze wykorzystywanie wiatru z różnych kierunków, co jest szczególnie ważne w obszarach, gdzie kierunek wiatru jest zmienny. Dodatkowo, turbiny VAWT są mniej wrażliwe na turbulencje, co zwiększa ich wydajność w warunkach miejskich. Można je instalować w miejscach o ograniczonej przestrzeni, a ich konstrukcja zwykle nie wymaga skomplikowanych systemów kierowania, jak ma to miejsce w turbinach HAWT (Horizontal Axis Wind Turbines). Przykłady zastosowania turbin typu VAWT obejmują instalacje na dachach budynków oraz w parkach wiatrowych w miastach, gdzie tradycyjne turbiny mogą być mniej efektywne.

Pytanie 10

W jaki sposób oraz w jakim miejscu powinno się zainstalować fotoogniwo, aby osiągnąć najlepszą wydajność przez cały rok?

A. Prostopadle, na południowej ścianie obiektu

B. Pod kątem 45 stopni do poziomu gruntu, na wschodniej części dachu

C. Pod kątem 55 stopni do poziomu gruntu, na południowej części dachu

D. W poziomie, na tarasie

Montaż fotoogniw pod kątem 55 stopni do powierzchni terenu na południowej połaci dachu jest optymalnym rozwiązaniem, które zapewnia maksymalną efektywność ich pracy przez cały rok. Pod kątem 55 stopni panel słoneczny jest w stanie lepiej wykorzystać promieniowanie słoneczne, szczególnie w miesiącach zimowych, kiedy Słońce znajduje się nisko na horyzoncie. Południowa ekspozycja dachu zapewnia, że panele będą miały największy dostęp do światła słonecznego w ciągu dnia, co przekłada się na wyższą produkcję energii. Warto również zauważyć, że taki kąt montażu minimalizuje ryzyko gromadzenia się śniegu i zanieczyszczeń na powierzchni paneli, co mogłoby wpłynąć na ich wydajność. Dodatkowo, stosowanie się do zaleceń branżowych dotyczących montażu, takich jak standardy IEC 61215 i IEC 61730, gwarantuje bezpieczeństwo i trwałość instalacji. Odpowiedni dobór kąta i miejsca montażu jest kluczowy dla długoterminowej efektywności systemów fotowoltaicznych oraz ich opłacalności ekonomicznej.

Pytanie 11

Wyznaczając miejsce montażu kolektora słonecznego, przedstawione na rysunku, oraz kąt nachylenia a, należy uwzględnić to, że największą ilość energii promieniowania słonecznego kolektor absorbuje wtedy, gdy płaszczyzna kolektora jest

A. pochylona pod kątem równym szerokości geograficznej.

B. prostopadła do kierunku promieni słonecznych.

C. pochylona pod kątem równym długości geograficznej.

D. równoległa do kierunku promieni słonecznych.

Kolektor słoneczny absorbuje największą ilość energii promieniowania słonecznego, gdy jest ustawiony prostopadle do kierunku promieni słonecznych. Umożliwia to bezpośrednie pochłanianie maksymalnej ilości energii, co jest kluczowe w systemach wykorzystujących odnawialne źródła energii. W praktyce oznacza to, że projektując instalację kolektorów słonecznych, należy dokładnie obliczyć kąt nachylenia oraz orientację kolektora, aby uzyskać optymalne wyniki. Zgodnie z wytycznymi Międzynarodowej Agencji Energetycznej, ustawienie kolektora w sposób zapewniający jego prostopadłe ustawienie do promieni słonecznych przez jak najdłuższy czas w ciągu dnia znacznie zwiększa efektywność systemu. Przykładem może być instalacja w rejonach o dużym nasłonecznieniu, gdzie odpowiednie ustawienie kolektorów może skutkować zwiększeniem wydajności o 20-30% w porównaniu do ustawienia nieoptymalnego. Zastosowanie technologii śledzenia słońca także może być korzystnym rozwiązaniem, co dodatkowo podkreśla znaczenie prostopadłego ustawienia względem kierunku padania promieni.

Pytanie 12

Przyczyną mniejszej od przewidywanej wydajności biwalentnego systemu, przedstawionego na rysunku, jest nieprawidłowe podłączenie

A. wężownicy w zbiorniku.

B. odpływu ciepłej wody.

C. dopływu zimnej wody.

D. kolektorów słonecznych.

Analizując odpowiedzi, można zauważyć, że niektóre z nich mogą być mylące i prowadzić do błędnych wniosków na temat funkcjonowania biwalentnych systemów grzewczych. Podłączenie dopływu zimnej wody jest istotne, ale nie wpływa bezpośrednio na wydajność systemu w kontekście podanego pytania. Zimna woda ma za zadanie zasilać system, jednak jej nieprawidłowe podłączenie nie wpłynie tak drastycznie na wydajność jak błędne podłączenie odpływu ciepłej wody. W przypadku wężownicy w zbiorniku, chociaż jej rola w wymianie ciepła jest kluczowa, to również nieprawidłowe podłączenie tego elementu nie jest bezpośrednią przyczyną obniżonej wydajności systemu. Można spotkać się z przekonaniem, że optymalizacja każdego z tych komponentów jest wystarczająca do zapewnienia sprawności całego systemu, co jest błędnym założeniem. Ostatecznie, podłączenie kolektorów słonecznych to kolejny element, który mimo że jest ważny dla całościowego funkcjonowania systemu, nie jest bezpośrednio związany z problemem dotyczącym mniejszej wydajności. Wiele osób popełnia błąd, zakładając, że każdy z elementów systemu grzewczego działa niezależnie, co prowadzi do pominięcia kluczowych interakcji między nimi. W rzeczywistości, prawidłowe funkcjonowanie biwalentnego systemu grzewczego wymaga holistycznego podejścia, gdzie każdy element jest ze sobą ściśle powiązany, a jego nieodpowiednia konfiguracja może prowadzić do znacznych strat wydajnościowych.

Pytanie 13

Przedstawiona na rysunku kształtka stosowana jest do

A. rozgałęzienia przewodu.

B. zmiany średnicy przewodu.

C. zmiany kierunku przebiegu przewodu.

D. zaślepienia przewodu.

Przedstawiona kształtka to redukcja, która jest kluczowym elementem w instalacjach hydraulicznych i pneumatycznych. Jej głównym zadaniem jest umożliwienie bezpiecznego połączenia przewodów o różnych średnicach, co jest niezbędne dla utrzymania optymalnego przepływu medium. Przykładowo, w systemach wentylacyjnych, redukcje są stosowane do zmiany średnicy przewodów w celu dostosowania ich do różnych wymagań przepływowych. Stosowanie kształtek redukcyjnych pozwala na zmniejszenie oporów przepływu, co przekłada się na zwiększenie efektywności energetycznej całego systemu. Zgodnie z normami takimi jak PN-EN 15001, odpowiednie projektowanie i zastosowanie redukcji są kluczowe dla zapewnienia trwałości i bezpieczeństwa instalacji. Dobrze dobrane kształtki redukcyjne mogą również zapobiegać niepożądanym turbulencjom, co jest istotne w kontekście zapewnienia stabilności przepływu i uniknięcia uszkodzeń systemu. Użycie redukcji w różnych systemach instalacyjnych jest standardem, który wspiera zrównoważony rozwój oraz efektywność energetyczną.

Pytanie 14

Zasobnik na wodę użytkową w solarnej instalacji powinien być zlokalizowany

A. w połowie drogi pomiędzy kotłem a kolektorem

B. z dala od kotła c.o.

C. w pobliżu kolektora słonecznego

D. w sąsiedztwie kotła c.o.

Zasobnik wody użytkowej w instalacji solarnej powinien znajdować się blisko kotła c.o. z kilku powodów. Przede wszystkim, odpowiednia lokalizacja zasobnika minimalizuje straty ciepła, które mogą wystąpić na drodze między zasobnikiem a kotłem. Im krótsza droga dla wody, tym efektywniejszy jest transfer ciepła, co przekłada się na zmniejszenie kosztów energii oraz poprawę ogólnej wydajności systemu. Ponadto, bliskość zasobnika do kotła c.o. ułatwia również integrację obu urządzeń, co jest kluczowe dla sprawnego zarządzania energetycznego w budynku. W praktyce, instalacje, które umieszczają zasobniki wody użytkowej w pobliżu kotłów, często korzystają z lepszej koordynacji działania obu systemów, co prowadzi do większej oszczędności energii i lepszej dostępności ciepłej wody. Zgodnie z normami branżowymi oraz dobrymi praktykami, takie podejście zapewnia nie tylko optymalne wykorzystanie energii słonecznej, ale również dbałość o efektywność całego układu grzewczego.

Pytanie 15

W skład systemu solarnego przeznaczonego do produkcji ciepłej wody użytkowej z zastosowaniem energii słonecznej wchodzą:

A. kolektor płaski, pompa solarna, stacja solarna z grupą pompową, mikroprocesorowy system sterowania systemem solarnym, naczynie przeponowe, zestaw przyłączeniowy hydrauliczny, zestaw montażowy, zasobnik

B. kolektor fotowoltaiczny, elektroniczny mikroprocesorowy system sterujący, elektroniczna pompa wody, zestaw montażowy zawierający kable, rury, zawiesia

C. kolektor rurowy, falownik, konstrukcja montażowa na dach, konektor, przewód solarny, naczynie przeponowe

D. kolektor próżniowy, inwerter sieciowy, konstrukcja montażowa na dach, konektor, przewód solarny

Wybór kolektora płaskiego, pompy solarnej, stacji solarnej z grupą pompową, mikroprocesorowego systemu sterowania systemem solarnym, naczynia przeponowego, zestawu przyłączeniowego hydraulicznego, zestawu montażowego oraz zasobnika jako elementów systemu solarnego do wytwarzania ciepłej wody użytkowej jest trafny. Kolektor płaski skutecznie absorbuje promieniowanie słoneczne, przekształcając je w ciepło, które następnie przekazywane jest do czynnika roboczego, zazwyczaj wody, krążącego w układzie. Pompa solarna jest kluczowym komponentem, który umożliwia cyrkulację tego czynnika, a stacja solarna z grupą pompową integruje wszystkie te elementy, zapewniając efektywne przekazywanie ciepła. Mikroprocesorowy system sterowania pozwala na optymalne zarządzanie pracą systemu, co przekłada się na oszczędności energii oraz zwiększenie efektywności. Naczynie przeponowe zabezpiecza system przed nadciśnieniem, a zestaw przyłączeniowy hydrauliczny oraz montażowy zapewniają prawidłowe połączenia i stabilność całej instalacji. Taki zestaw komponentów spełnia standardy jakości i efektywności, gwarantując trwałość i niezawodność w długoterminowym użytkowaniu.

Pytanie 16

Dobierając rozmiar kolektora oraz zbiornika do systemu podgrzewania wody użytkowej w budynku jednorodzinnym, przy założeniu pokrycia rocznego na poziomie 65% oraz dziennego zużycia w granicach 80-100 l/osobę, monter powinien brać pod uwagę wskaźnik

A. 1:2,5 m2 powierzchni absorbera / osobę

B. 1:3,0 m2 powierzchni absorbera / osobę

C. 1:1,5 m2 powierzchni absorbera / osobę

D. 1:2,0 m2 powierzchni absorbera / osobę

Wybór powierzchni absorbera w odpowiedzi 1:2,0 m2, 1:3,0 m2 oraz 1:2,5 m2 na osobę oparty jest na błędnym założeniu, że większa powierzchnia kolektora zawsze zapewni lepsze wyniki pod względem pokrycia potrzeb cieplnych. Tego rodzaju rozumowanie prowadzi do marnotrawstwa zasobów oraz nieefektywnego wykorzystania dostępnych technologii. W przypadku zastosowania wskaźnika 1:2,0 m2, oznacza to, że na jedną osobę przypada zbyt duża powierzchnia kolektora, co może prowadzić do nadprodukcji energii w miesiącach letnich, a w zimie do niewystarczającej ilości ciepła. Dodatkowo, wskaźnik 1:3,0 m2 lub 1:2,5 m2 nie uwzględnia optymalizacji powierzchni kolektora w kontekście regionalnych warunków klimatycznych i rzeczywistego zużycia wody. W praktyce, każdy metr kwadratowy kolektora wiąże się z kosztami instalacji oraz eksploatacji, dlatego kluczowe jest dostosowanie jego powierzchni do rzeczywistych potrzeb użytkowników. Typowym błędem jest zakładanie, że wzrost powierzchni kolektora automatycznie zwiększy efektywność systemu, podczas gdy rzeczywistość jest znacznie bardziej złożona. Należy także pamiętać o lawinowym wzroście kosztów zakupu, montażu oraz późniejszej konserwacji. Właściwe dobranie parametrów instalacji, w tym powierzchni kolektora, bazujące na analizie zużycia wody oraz lokalnych warunków, jest kluczowe dla zapewnienia zrównoważonego i efektywnego systemu grzewczego.

Pytanie 17

Kogenerator w trakcie spalania np. biogazu wytwarza energię

A. wyłącznie energię cieplną

B. tylko energię elektryczną

C. jedynie mechaniczną

D. elektryczną i cieplną

Kogenerator, znany również jako jednostka skojarzonej produkcji energii (CHP), jest urządzeniem, które jednocześnie produkuje energię elektryczną oraz cieplną podczas procesu spalania paliw, takich jak biogaz. Biogaz, będący odnawialnym źródłem energii, jest wykorzystywany w kogeneratorach ze względu na swoją niską emisję szkodliwych substancji oraz możliwość efektywnego przetwarzania odpadów organicznych. Kogeneratory działają na zasadzie wykorzystania ciepła odpadowego, które normalnie byłoby tracone w tradycyjnych systemach produkcji energii. Dzięki temu, uzyskują one wyższą efektywność energetyczną, często przekraczającą 80%. Przykładem zastosowania kogeneratorów jest wykorzystanie w zakładach przemysłowych, które potrzebują zarówno prądu, jak i ciepła do procesów produkcyjnych. Tego rodzaju systemy przyczyniają się do obniżenia kosztów energetycznych oraz zmniejszenia śladu węglowego, co jest zgodne z trendami zrównoważonego rozwoju i najlepszymi praktykami w zarządzaniu energią.

Pytanie 18

Oznaczenie rur miedzianych symbolem R 290 wskazuje na ich stan

A. miękki

B. twardy

C. rekrystalizowany

D. półtwardy

Odpowiedź "twardy" jest poprawna, ponieważ oznaczenie rur miedzianych R 290 wskazuje na ich stan po procesie obróbki cieplnej, który prowadzi do uzyskania twardości. Rury miedziane twarde są powszechnie używane w instalacjach hydraulicznych i chłodniczych, gdzie wymagana jest wysoka wytrzymałość na ciśnienie oraz odporność na deformacje mechaniczne. Przykłady zastosowań obejmują systemy klimatyzacyjne oraz instalacje gazowe, gdzie niezawodność i trwałość są kluczowe. W standardach branżowych, takich jak PN-EN 1057, klasyfikacja rur miedzianych dzieli je na różne stany, w tym twardy, co pozwala na dobór odpowiedniego materiału do specyficznych zastosowań. Dodatkowo, twarde rury miedziane można łączyć z innymi elementami instalacji za pomocą lutowania, co zapewnia hermetyczność połączeń oraz długotrwałą eksploatację.

Pytanie 19

Uchwyt PV bezpiecznika powinien być zamontowany na szynie DIN przy użyciu

A. śrub

B. kołków montażowych

C. nitów

D. zatrzasków

Montaż uchwytów PV bezpieczników na szynie DIN za pomocą nitów jest nieodpowiedni ze względu na brak możliwości łatwego demontażu. Nity tworzą trwałe połączenie, co w przypadku konieczności konserwacji lub wymiany elementów może prowadzić do znacznych trudności. W środowisku przemysłowym, gdzie elastyczność i adaptacja są kluczowe, takie podejście może prowadzić do nieefektywności i zwiększenia kosztów. Podobnie, użycie kołków montażowych nie jest zalecane, ponieważ również wymagają one precyzyjnego wiercenia otworów oraz dodatkowego sprzętu, co może zwiększać czas montażu i ryzyko błędów. Śruby, z drugiej strony, mogą oferować stabilność, ale ich montaż jest bardziej czasochłonny i wymaga regularnego sprawdzania dokręcenia, co w dłuższej perspektywie może prowadzić do problemów z utrzymaniem odpowiedniego połączenia. Wiele osób może myśleć, że bardziej skomplikowane metody montażu są bardziej niezawodne, jednak w praktyce to prostota i efektywność są kluczowe w nowoczesnych instalacjach elektroenergetycznych. Dlatego ważne jest, aby stosować odpowiednie metody zgodnie z zaleceniami producentów i normami branżowymi, aby zapewnić efektywność oraz bezpieczeństwo systemu.

Pytanie 20

Realizacja budowy hybrydowej latarni ulicznej o wysokości 10 metrów oraz mocy 40W

A. wymaga zgłoszenia budowy

B. wymaga pozwolenia na budowę

C. może być przeprowadzona bez uzgodnień

D. wymaga akceptacji sąsiadów

Stwierdzenie, że budowa latarni hybrydowej może być realizowana bez zgody, jest mylne, ponieważ ignoruje kluczowe aspekty regulacyjne związane z inwestycjami budowlanymi. W każdym przypadku, nawet jeśli wydaje się, że obiekt jest niewielki lub nieinwazyjny, jego obecność wpływa na otoczenie, co obliguje inwestora do uzyskania zgody. Zgoda sąsiadów jest często mylnie postrzegana jako kluczowy element, jednak w rzeczywistości sama jej obecność nie wystarcza. Nawet jeśli sąsiedzi nie mają obiekcji, brak formalnego pozwolenia na budowę skutkuje naruszeniem przepisów prawa budowlanego. Zgłoszenie budowlane to kolejny nieprawidłowy kierunek myślenia, ponieważ dotyczy sytuacji, w których inwestycje są na tyle małe, że mogą nie wymagać pełnego pozwolenia, co nie ma zastosowania w przypadku latarni hybrydowej. Wszelkie prace budowlane, które mają wpływ na użytkowanie terenu, powinny być zgodne z normami budowlanymi oraz zasadami ochrony środowiska, co wiąże się z koniecznością uzyskania pozwolenia na budowę. Należy zatem zawsze konsultować się z lokalnymi władzami, aby upewnić się, że spełnione są wszystkie wymagania prawne i techniczne.

Pytanie 21

Kolektor solarny umieszczony na dachu obiektu powinien być skierowany w stronę

A. wschodnią

B. południową

C. zachodnią

D. północną

Odpowiedź 'południowym' jest prawidłowa, ponieważ kolektory słoneczne powinny być zorientowane w kierunku południowym, aby maksymalizować ilość otrzymywanej energii słonecznej w ciągu dnia. W Polsce, gdzie występuje znacząca ilość dni słonecznych, orientacja południowa pozwala na optymalne wykorzystanie promieniowania słonecznego, co przekłada się na efektywność systemu grzewczego lub produkcji energii elektrycznej. Kolektory słoneczne, umieszczone na dachu w takiej orientacji, mogą zwiększyć wydajność o 15-30% w porównaniu do kierunków alternatywnych, takich jak wschód czy zachód. Dobrą praktyką jest również uwzględnienie kąta nachylenia kolektora, który w przypadku orientacji południowej powinien wynosić około 30-45 stopni. Warto także zwrócić uwagę na przeszkody, takie jak inne budynki czy drzewa, które mogą rzucać cień na kolektor, co dodatkowo wpływa na jego wydajność. Zastosowanie tej wiedzy w projektowaniu systemów solarnych jest kluczowe dla efektywności energetycznej budynków.

Pytanie 22

Korzystając z przedstawionego fragmentu instrukcji określ, w jakiej odległości od odgromnika należy usytuować ogniwo fotowoltaiczne, jeżeli na budynku istnieje już instalacja antyodgromowa.

Jeżeli istnieje już na budynku instalacja antypiorunowa, to konstrukcja mocująca generatora PV musi zostać połączona najkrótszą drogą z odgromnikiem.

A. 30 cm

B. 20 cm

C. 40 cm

D. 50 cm

Poprawna odpowiedź to 20 cm, ponieważ zgodnie z obowiązującymi normami i rekomendacjami dotyczącymi instalacji fotowoltaicznych i systemów odgromowych, odległość między ogniwem fotowoltaicznym a odgromnikiem powinna być jak najmniejsza. Konstrukcja mocująca generatora PV musi być połączona najkrótszą drogą z odgromnikiem, co zapewnia optymalne prowadzenie ewentualnych wyładowań elektrycznych oraz minimalizuje ryzyko uszkodzenia urządzeń. Przykładem praktycznego zastosowania tej zasady jest instalacja systemów PV na dachach budynków, gdzie bliskość odgromnika jest kluczowa dla bezpieczeństwa całej instalacji. Warto również pamiętać, że zachowanie takiej odległości nie tylko wpływa na bezpieczeństwo, ale i na efektywność systemu, co potwierdzają liczne badania branżowe. Standardy, takie jak PN-EN 62305, jasno określają zasady dotyczące ochrony przed wyładowaniami atmosferycznymi, co podkreśla znaczenie przestrzegania zalecanych odległości w projektach instalacji PV.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

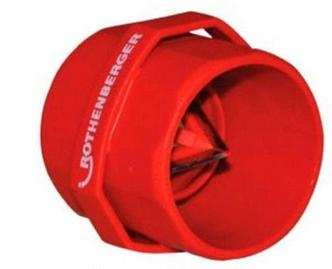

Przedstawione na rysunku narzędzie służy do

A. kalibrowania rury karbowanej.

B. wykonania kołnierza na rurze karbowanej.

C. usuwania zadziorów z krawędzi rury miedzianej.

D. kalibrowania rury PEX.

Poprawna odpowiedź to usuwanie zadziorów z krawędzi rury miedzianej, co jest funkcją gratownika. Narzędzie to jest nieocenione w branży hydraulicznej, ponieważ gładkie krawędzie rur są kluczowe dla zapewnienia szczelności połączeń. Zadzior na krawędzi rury może prowadzić do uszkodzenia uszczelek oraz nieszczelności, co z kolei może skutkować poważnymi wyciekami i kosztownymi naprawami. Gratownik, dzięki swoim ostrzom umieszczonym wewnątrz obudowy, obraca się wokół krawędzi rury, co pozwala na skuteczne usuwanie wszelkich zadziorów. Używanie gratownika jest zgodne z najlepszymi praktykami w zakresie instalacji hydraulicznych, gdzie staranność w obróbce krawędzi rur ma kluczowe znaczenie. Narzędzia te są często wykorzystywane w budownictwie, gdzie rury miedziane są powszechnie stosowane w instalacjach wodnych, a ich prawidłowe przygotowanie jest niezbędne dla długotrwałej i bezpiecznej eksploatacji systemów. Ponadto, stosowanie gratowników redukuje ryzyko awarii instalacji, co jest zgodne z normami jakości w branży.

Pytanie 26

Klient, który pragnie jednocześnie uzyskiwać energię elektryczną oraz ciepło z odnawialnych źródeł, powinien rozważyć użycie

A. pompy ciepła multi-split

B. kolektora słonecznego hybrydowego

C. kolektora rurowego próżniowego

D. kotła dwufunkcyjnego

Propozycje, takie jak kocioł dwufunkcyjny, pompa ciepła multi-split oraz kolektor rurowy próżniowy, nie są odzwierciedleniem nowoczesnych potrzeb w zakresie jednoczesnego pozyskiwania energii elektrycznej i ciepła ze źródeł odnawialnych. Kocioł dwufunkcyjny, mimo że potrafi efektywnie ogrzewać wodę i pomieszczenia, nie jest zaprojektowany do produkcji energii elektrycznej. Zwykle wykorzystuje paliwa kopalne, co jest sprzeczne z ideą wykorzystywania odnawialnych źródeł energii. Pompa ciepła multi-split, choć efektywna w pozyskiwaniu energii cieplnej z otoczenia, również koncentruje się na ogrzewaniu i chłodzeniu, a nie na wytwarzaniu energii elektrycznej. Kolektor rurowy próżniowy jest doskonały do produkcji ciepła, zwłaszcza w warunkach niskich temperatur, jednak nie generuje energii elektrycznej. Typowe błędy myślowe prowadzące do takich wniosków to mylenie funkcji i zastosowań różnych technologii OZE oraz brak zrozumienia, że dla efektywnej produkcji energii elektrycznej potrzebne są urządzenia, które mogą zarówno produkować prąd, jak i ciepło, jak właśnie kolektory hybrydowe, a nie jedynie koncentrować się na jednym z tych aspektów.

Pytanie 27

Na podstawie tabeli dołączonej do instrukcji dobierz średnicę rury, jeżeli w słonecznej instalacji grzewczej przewidziano montaż 16 kolektorów.

Średnica rury	Ilość czynnika w 1 mb rury [dm³/mb]	Ilość podłączonych kolektorów
15 x 1,0	0,13	1 – 3
18 x 1,0	0,2	4 – 6
22 x 1,0	0,31	7 – 9
28 x 1,5	0,49	10 – 20
35 x 1,5	0,8	21 – 30
42 x 1,5	1,2	31 – 40

A. 18 x 1,0

B. 28 x 1,5

C. 35 x 1,5

D. 28 x 1,0

Odpowiedź 28 x 1,5 jest poprawna, ponieważ zgodnie z tabelą, dla instalacji z 16 kolektorami, odpowiednia średnica rury powinna wynosić 28 mm, przy grubości ścianki 1,5 mm. Tego rodzaju rury są najczęściej stosowane w instalacjach solarnych, ponieważ zapewniają odpowiedni przepływ medium grzewczego oraz minimalizują straty ciśnienia. Użycie rury o tej średnicy pozwala na efektywne zbieranie energii ze słońca i jej późniejsze wykorzystanie w systemie grzewczym budynku. W praktyce, stosując rury o odpowiedniej średnicy, zapewniasz zarówno bezpieczeństwo, jak i efektywność energetyczną instalacji. Według norm branżowych, dobór średnicy rur powinien być oparty na analizie przepływu oraz liczbie kolektorów, co pozwala uniknąć problemów z przegrzewaniem lub zbyt słabym przepływem. Dlatego też, w przypadku 16 kolektorów, wybór rury 28 x 1,5 jest zgodny z najlepszymi praktykami w dziedzinie instalacji solarnych.

Pytanie 28

Przy transporcie kolektora słonecznego na dach, co należy zrobić?

A. usunąć osłony zabezpieczające

B. skorzystać z drabiny i w dwie osoby wciągnąć kolektor

C. użyć bloczków wyciągowych

D. zastosować pas transportowy przymocowany do przyłączy kolektora

Użycie bloczków wyciągowych podczas transportu kolektora słonecznego na dach to podejście, które zapewnia zarówno bezpieczeństwo, jak i efektywność operacyjną. Bloczek wyciągowy pozwala na zastosowanie mechanizmu dźwigni, co znacznie ułatwia podnoszenie ciężkich przedmiotów. W kontekście kolektorów słonecznych, które mogą ważyć od kilkudziesięciu do ponad stu kilogramów, kluczowe jest zminimalizowanie ryzyka urazu zarówno dla osób transportujących, jak i dla samego urządzenia. Przykładem zastosowania bloczków wyciągowych może być praca na budowie, gdzie mechanizmy te są standardem w podnoszeniu i transportowaniu materiałów budowlanych. Dobrą praktyką jest również zapewnienie, że bloczki są zgodne z normami bezpieczeństwa oraz że wszystkie osoby zaangażowane w proces transportu mają odpowiednie przeszkolenie z zakresu obsługi takich urządzeń. Dodatkowo, warto zwrócić uwagę na odpowiednie zabezpieczenie przewodów i przyłączy kolektora, aby uniknąć uszkodzeń podczas transportu.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Aby zabezpieczyć się przed niepełnym spalaniem w kotłach opalanych biomasą, powinno się zainstalować tzw. sondę lambda

A. w komorze paleniskowej

B. na wentylatorze podmuchu

C. w przewodzie kominowym

D. w podajniku paliwa

Sonda lambda jest kluczowym elementem systemu kontroli spalania w kotłach na biomasę, ponieważ jej zadaniem jest monitorowanie stężenia tlenu w spalinach. Montaż sondy w przewodzie kominowym pozwala na precyzyjne pomiary, które są niezbędne do optymalizacji procesu spalania. Dzięki tym pomiarom system może dostosować ilość powietrza dostarczanego do kotła, co z kolei wpływa na efektywność spalania oraz redukcję emisji szkodliwych substancji. Przykładowo, w przypadku, gdy sonda wykrywa zbyt niskie stężenie tlenu, system automatycznie zwiększa podmuch powietrza, co pozwala na uzyskanie pełniejszego spalania paliwa. W praktyce, zastosowanie sondy lambda w odpowiednim miejscu, jakim jest przewód kominowy, przyczynia się do poprawy efektywności energetycznej całego systemu grzewczego oraz spełnienia norm środowiskowych, co jest zgodne z najlepszymi praktykami branżowymi. Rekomendacje dotyczące instalacji sondy lambda w przewodach kominowych są również zgodne z wytycznymi wielu organizacji zajmujących się ochroną środowiska.

Pytanie 31

Na jakim dokumencie oferent przetargu na montaż instalacji fotowoltaicznej w budynku szkoły opiera swoją propozycję?

A. Rachunki za energię elektryczną szkoły

B. Plan zagospodarowania przestrzennego

C. Specyfikacja istotnych warunków zamówienia

D. Projekt budowlany szkoły

Zrozumienie roli różnych dokumentów w postępowaniu przetargowym jest kluczowe dla prawidłowego przygotowania oferty. Plan zagospodarowania przestrzennego, mimo że jest istotnym dokumentem w kontekście lokalizacji inwestycji, nie jest bezpośrednio związany z wymaganiami technicznymi i organizacyjnymi konkretnego zamówienia. Jego zadaniem jest określenie przeznaczenia terenów oraz zasad ich zagospodarowania, co może być ważne na etapie projektowania, ale nie powinno stanowić podstawy do tworzenia oferty przetargowej. Rachunki za energię elektryczną szkoły mogą dostarczyć informacji o zużyciu energii, lecz nie zawierają one specyfikacji technicznych wymaganych do realizacji montażu instalacji fotowoltaicznej. Projekt budowlany szkoły, choć istotny dla realizacji inwestycji, jest jedynie jednym z wielu dokumentów, które powinny być brane pod uwagę w kontekście wykonania prac. Jest to dokument zawierający plany i rysunki budowlane, ale nie określa szczegółowych warunków zamówienia, które są kluczowe dla oferentów. Najczęstszym błędem myślowym jest przekonanie, że wystarczy posługiwać się jedynie dokumentami związanymi z istniejącą infrastrukturą, zamiast zwrócić uwagę na szczegółowe wymagania zamawiającego, które są jasno określone w SIWZ.

Pytanie 32

Zestaw paneli słonecznych składa się z panelu fotowoltaicznego, regulatora ładowania oraz dwóch akumulatorów połączonych równolegle, każdy o napięciu 12 V. Jakie urządzenie należy zastosować, aby dostosować ten zestaw do zasilania odbiornika prądu zmiennego 230V/50Hz?

A. Prostownik jednopołówkowy 230V

B. Inwerter 24V DC / 230V AC

C. Prostownik dwupołówkowy 230V

D. Inwerter 12V DC / 230V AC

Inwerter 12V DC / 230V AC jest odpowiednim urządzeniem do zasilania odbiornika prądu zmiennego z zestawu fotowoltaicznego, który operuje na napięciu stałym 12 V. W zestawie znajduje się panel fotowoltaiczny, regulator ładowania oraz dwa akumulatory połączone równolegle, co oznacza, że cała instalacja pracuje na napięciu 12 V. Inwerter konwertuje napięcie stałe (DC) z akumulatorów na napięcie zmienne (AC) o standardowej wartości 230 V, co pozwala na zasilanie typowych domowych urządzeń elektrycznych. Przykłady zastosowania obejmują zasilanie sprzętu AGD, oświetlenia czy urządzeń elektronicznych w miejscach, gdzie dostęp do sieci energetycznej jest ograniczony lub niemożliwy. Zastosowanie inwertera 12 V DC / 230 V AC jest zgodne z normami i dobrymi praktykami branżowymi, gdzie dobór odpowiedniego inwertera jest kluczowy dla efektywności oraz bezpieczeństwa całej instalacji elektrycznej. Warto również przyjrzeć się parametrom technicznym inwertera, takim jak moc wyjściowa oraz wydajność, aby zapewnić, że spełni on wymagania zasilania wszystkich podłączonych urządzeń.

Pytanie 33

Korzystając z danych zamieszczonych w tabeli, wskaż kolektor słoneczny o najwyższej sprawności optycznej.

Rodzaj parametru	Kolektor 1	Kolektor 2	Kolektor 3	Kolektor 4
Transmisyjność pokrywy przezroczystej	0,92	0,92	0,86	0,86
Emisyjność absorbera	0,05	0,85	0,12	0,05
Absorpcyjność absorbera	0,95	0,85	0,95	0,04

A. Kolektor 1.

B. Kolektor 3.

C. Kolektor 4.

D. Kolektor 2.

Kolektor 1 został wybrany jako ten o najwyższej sprawności optycznej, co jest wynikiem starannej analizy trzech kluczowych parametrów: transmisyjności pokrywy przezroczystej, emisyjności absorbera oraz absorpcyjności absorbera. W praktyce, wysoka transmisyjność oznacza, że większa ilość promieniowania słonecznego przenika przez pokrywę do wnętrza kolektora, co zwiększa efektywność jego działania. Emisyjność absorbera odnosi się do zdolności materiału do emitowania energii cieplnej; niski współczynnik emisyjności jest pożądany, ponieważ minimalizuje straty ciepła. Absorpcja energii słonecznej przez absorber jest kluczowa dla efektywności kolektora. Kolektor 1 osiąga najwyższe wartości w tych trzech kategoriach, co czyni go idealnym wyborem do zastosowań, takich jak ogrzewanie wody użytkowej czy wspomaganie systemów grzewczych w budynkach. W odniesieniu do standardów branżowych, takie podejście do oceny kolektorów słonecznych jest zgodne z normami IEC i ISO, które promują efektywność i zrównoważony rozwój technologii odnawialnych.

Pytanie 34

Jaki kolor izolacji powinien mieć przewód neutralny?

A. brązowego

B. niebieskiego

C. żółto - zielonego

D. czarnego lub czerwonego

Odpowiedź 'niebieskiego' jest poprawna, ponieważ według Polskich Norm (PN) oraz przepisów dotyczących instalacji elektrycznych, przewód neutralny musi być oznaczony kolorem niebieskim. Ta norma ma na celu zapewnienie jednoznaczności w identyfikacji przewodów elektrycznych, co jest niezbędne w celu bezpieczeństwa oraz prawidłowego funkcjonowania instalacji. Użycie koloru niebieskiego dla przewodów neutralnych jest standardem przyjętym w wielu krajach, co ułatwia współpracę i rozumienie projektów elektroutwardzonych na poziomie międzynarodowym. Przykładowo, w instalacjach domowych przewód neutralny prowadzi prąd z powrotem do źródła zasilania, a jego poprawne oznaczenie jest kluczowe, aby uniknąć pomyłek, które mogą prowadzić do niebezpiecznych wypadków elektrycznych. Przewody ochronne, oznaczane kolorem żółto-zielonym, mają zupełnie inną funkcję - mają na celu zabezpieczenie przed porażeniem elektrycznym, co podkreśla znaczenie znajomości tych standardów w praktyce.

Pytanie 35

Którego systemu dotyczy zamieszczony schemat blokowy?

A. Wytwarzanie energii w elektrowni wodnej.

B. Fotowoltaika typu ON GRID.

C. Wytwarzanie energii w elektrowni wiatrowej.

D. Fotowoltaika typu OFF GRID.

Wybranie odpowiedzi "Fotowoltaika typu OFF GRID" jest prawidłowe, ponieważ schemat blokowy przedstawia system, który działa niezależnie od sieci energetycznej. System ten składa się z paneli fotowoltaicznych, regulatora ładowania, akumulatorów oraz falownika. Takie rozwiązanie umożliwia magazynowanie energii w akumulatorach, co jest kluczowe dla systemów OFF GRID, gdzie energia z paneli jest gromadzona i wykorzystywana w momentach, gdy nie ma dostępu do światła słonecznego. Przykładem zastosowania tego typu systemu są domki letniskowe lub osiedla położone w odległych lokalizacjach, gdzie dostęp do sieci energetycznej jest ograniczony lub niemożliwy. W takich przypadkach systemy OFF GRID stają się doskonałym rozwiązaniem, pozwalającym na samodzielne zaspokojenie potrzeb energetycznych. Stosowanie takich rozwiązań jest zgodne z rosnącym trendem ekologicznego budownictwa oraz dążeniem do uniezależnienia się od tradycyjnych dostawców energii, co jest zgodne z najlepszymi praktykami w zakresie zrównoważonego rozwoju.

Pytanie 36

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

Jakie materiały należy wykorzystać do naprawy izolacji przewodów w instalacji niskonapięciowej?

A. preszpan

B. tereszpan

C. koszulki termokurczliwe

D. taśmę bawełnianą

Koszulki termokurczliwe to materiał, który po nałożeniu na przewód elektryczny i podgrzaniu zmienia swoje właściwości, kurcząc się i mocno przylegając do izolacji. Dzięki temu tworzą one szczelną barierę, która chroni przed uszkodzeniami mechanicznymi oraz zapewnia odpowiednią izolację elektryczną. Zastosowanie koszulek termokurczliwych jest szczególnie istotne w instalacjach niskiego napięcia, gdzie bezpieczeństwo jest kluczowe. W praktyce, koszulki te są wykorzystywane do naprawy uszkodzeń izolacji, łączenia przewodów oraz ochrony przed wilgocią i innymi czynnikami zewnętrznymi. Stosowanie tego materiału jest zgodne z normami IEC 60068 oraz IEC 60332, które określają wymagania dotyczące materiałów izolacyjnych. Warto również zaznaczyć, że dobór odpowiednich koszulek termokurczliwych powinien uwzględniać ich średnicę, temperaturę kurczenia oraz klasyfikację ogniową, co pozwala na zapewnienie długotrwałej i bezpiecznej pracy instalacji.

Pytanie 38

W celu regulacji przepływu wody bezpośrednio na grzejnikach instaluje się

A. zawór termostatyczny

B. odpowietrznik

C. zawór trójdrożny

D. zawór czterodrożny

Zawór termostatyczny jest kluczowym elementem systemu grzewczego, który umożliwia precyzyjną regulację temperatury w pomieszczeniach. Jego działanie opiera się na automatycznym dopasowywaniu przepływu wody do aktualnych potrzeb grzewczych, co przyczynia się do oszczędności energii oraz poprawy komfortu użytkowania. Dzięki zastosowaniu zaworów termostatycznych można uniknąć przegrzewania pomieszczeń, co jest szczególnie istotne w okresie grzewczym. Przykładowo, w systemach ogrzewania podłogowego, gdzie temperatura może łatwo osiągać zbyt wysokie wartości, zawór termostatyczny działa jako zabezpieczenie, regulując ilość ciepłej wody wpływającej do obiegu. Ważne jest również, aby zawory te były odpowiednio dobrane do specyfiki instalacji, co powinno być zgodne z normami takimi jak PN-EN 215, które dotyczą wymagań dotyczących zaworów termostatycznych. Dzięki ich zastosowaniu można zwiększyć efektywność energetyczną budynków oraz poprawić ich komfort termiczny.

Pytanie 39

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

Aby osiągnąć maksymalną wydajność przez cały rok w instalacji solarnej do podgrzewania wody użytkowej w Polsce, konieczne jest ustawienie kolektorów w odpowiednim kierunku pod kątem w stosunku do poziomu:

A. 90°

B. 45°

C. 20°

D. 70°

Ustawienie kolektorów słonecznych pod kątem 45° jest kluczowe dla maksymalnej efektywności systemu podgrzewania wody w Polsce. Taki kąt nachylenia jest optymalny ze względu na średnią szerokość geograficzną kraju, która wynosi 52°N. Zgodnie z praktykami branżowymi, kąt ten powinien być o 10-15 stopni mniejszy od szerokości geograficznej, co sprawia, że 45° to idealny wybór. Przy takim nachyleniu, kolektory mogą efektywnie zbierać promieniowanie słoneczne przez cały rok, co jest szczególnie istotne w kontekście sezonowych zmian nasłonecznienia. Przykładowo, zimą, gdy słońce znajduje się nisko nad horyzontem, kąt 45° pozwala na maksymalizację absorpcji promieni słonecznych, co przekłada się na lepsze wyniki w konwersji energii słonecznej na ciepło w systemie grzewczym. Warto także pamiętać, że powiązane z tego standardy, takie jak PN-EN 12975, określają wymagania dotyczące wydajności kolektorów słonecznych, które wzmacniają praktykę ustawienia ich pod odpowiednim kątem. Takie podejście nie tylko zwiększa efektywność energetyczną, ale również przyczynia się do obniżenia kosztów eksploatacyjnych systemu.

Rozpocznij nowy egzamin

Powrót do strony głównej
