Wyniki egzaminu

Informacje o egzaminie:
  • Zawód: Technik pojazdów samochodowych
  • Kwalifikacja: MOT.05 - Obsługa, diagnozowanie oraz naprawa pojazdów samochodowych
  • Data rozpoczęcia: 26 maja 2026 22:08
  • Data zakończenia: 26 maja 2026 22:32

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!
Szczegółowe wyniki:
Pytanie 1

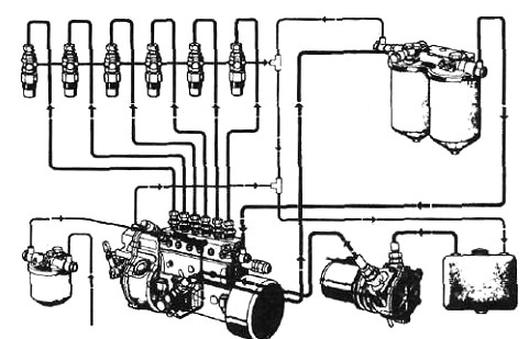

Na rysunku przedstawiono układ

Ilustracja do pytania
A. zasilania silnika wysokoprężnego.
B. chłodzenia silnika.
C. zasilania silnika zasilanego benzyną i gazem.
D. smarowania silnika.
Zarówno zasilanie silnika zasilanego benzyną i gazem, smarowanie silnika, jak i chłodzenie silnika to kluczowe układy w konstrukcji pojazdów, jednak w tym przypadku nie odnoszą się one do przedstawionego układu. W silnikach benzynowych zasilanie różni się od tego w silnikach diesla, przede wszystkim poprzez zastosowanie innego typu wtrysku. W silnikach benzynowych paliwo jest wtryskiwane do kolektora ssącego, a następnie mieszane z powietrzem przed dostaniem się do cylindrów. W przeciwieństwie do tego, silniki wysokoprężne wykonują wtrysk paliwa bezpośrednio do komory spalania, co jest kluczowym elementem ich funkcjonowania. Podobnie, smarowanie silnika ma na celu redukcję tarcia pomiędzy ruchomymi częściami, co jest istotne, ale nie odnosi się do układu zasilania. Chłodzenie silnika, które zapobiega przegrzewaniu, również nie jest tematem układu przedstawionego na rysunku, ponieważ nie uwzględnia on elementów systemu chłodzenia, takich jak chłodnice czy pompy wodne. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków mogą obejmować mylenie funkcji i działania różnych układów silnikowych, co może wynikać z braku zrozumienia zasad ich działania. Właściwe zrozumienie różnic między tymi układami jest kluczowe dla każdej osoby zainteresowanej mechaniką i technologią silników, ponieważ pozwala na lepsze zrozumienie ich pracy oraz efektywnego użytkowania.

Pytanie 2

W przypadku zwichnięcia kończyny dolnej, jaką należy podjąć pierwszą pomoc przedlekarską?

A. sprawdzeniu tętna oraz oddechu.
B. nałożeniu jałowego opatrunku.
C. aplikacji zimnego okładu.
D. ustawieniu kończyny.
W przypadku zwichnięcia kończyny dolnej, pierwszą pomocą przedlekarską jest wykonanie chłodnego okładu. To podejście ma na celu zmniejszenie obrzęku oraz łagodzenie bólu poprzez działanie przeciwzapalne i znieczulające. Chłodzenie miejscowe powinno być stosowane w sposób ostrożny, aby uniknąć odmrożeń. Należy używać worków z lodem lub chłodnych kompresów, które są owinięte w materiał, aby nie miały bezpośredniego kontaktu ze skórą. Zastosowanie chłodnego okładu powinno trwać około 15-20 minut, a następnie można powtórzyć co 1-2 godziny w ciągu pierwszych 48 godzin po urazie. W sytuacjach, gdy podejrzewamy zwichnięcie, kluczowe jest unikanie ruchów w stawie oraz niepróbowanie nastawiania kończyny, co może prowadzić do dalszych uszkodzeń. Warto również pamiętać o tym, że po zastosowaniu okładu, pacjent powinien być niezwłocznie przewieziony do placówki medycznej w celu dalszej diagnostyki i leczenia. Stosowanie chłodzenia jest zgodne z ogólnymi zasadami pierwszej pomocy, które kładą nacisk na minimalizowanie szkód oraz podejmowanie działań uspokajających pacjenta.

Pytanie 3

Który z rodzajów odpadów generowanych w warsztacie samochodowym stanowi istotne zagrożenie dla środowiska?

A. Tarcze sprzęgła
B. Oleje silnikowe
C. Filtry powietrza
D. Klocki hamulcowe
Oleje silnikowe są jednym z najbardziej szkodliwych odpadów powstających w warsztatach samochodowych. Zawierają szereg zanieczyszczeń, w tym metale ciężkie, związki organiczne i dodatki chemiczne, które mogą negatywnie wpływać na środowisko, szczególnie w przypadku niewłaściwego składowania lub utylizacji. Według standardów ochrony środowiska, takich jak normy ISO 14001, właściwe zarządzanie odpadami, w tym olejami, jest kluczowe dla zmniejszenia ich wpływu na ekosystemy. Praktycznym rozwiązaniem w warsztatach jest stosowanie systemów zbierania i recyklingu olejów, co pozwala na ich ponowne wykorzystanie oraz ograniczenie zanieczyszczenia gleby i wód gruntowych. Dobre praktyki obejmują także szkolenie personelu w zakresie odpowiedniej obsługi olejów oraz przestrzegania przepisów dotyczących ich przechowywania i utylizacji. Odpowiedzialne podejście do zarządzania olejami silnikowymi nie tylko wspiera zrównoważony rozwój, ale także przyczynia się do uzyskania certyfikatów środowiskowych, co zwiększa konkurencyjność warsztatu.

Pytanie 4

Metalizację natryskową wykorzystuje się w procesie regeneracji

A. wału korbowego
B. reaktora katalitycznego
C. rury wydechowej
D. tarcz hamulcowych
Wybór odpowiedzi dotyczących regeneracji rury wydechowej, tarcz hamulcowych lub reaktora katalitycznego wskazuje na nieporozumienie dotyczące zastosowania metalizacji natryskowej. Rura wydechowa to element silnika, który głównie podlega korozji chemicznej i termicznej, a jej regeneracja zazwyczaj polega na wymianie lub spawaniu, a nie na nanoszeniu powłok metalowych. Tarcz hamulcowych, z kolei, wymagają doskonałej jakości materiałów przystosowanych do wysokich temperatur i dużych obciążeń, co sprawia, że ich regeneracja najczęściej opiera się na szlifowaniu lub wymianie na nowe. Reaktor katalityczny to zaawansowane urządzenie stosowane w procesach chemicznych, w którym kluczowe są właściwości katalizatorów, a nie metalizacji natryskowej. Odpowiedzi te nie uwzględniają specyfiki materiałów i ich zachowań w różnych warunkach eksploatacyjnych, co może prowadzić do błędnych wniosków. Typowym błędem jest mylenie regeneracji z wymianą, co skutkuje podejmowaniem niewłaściwych decyzji w kontekście naprawy i konserwacji. Metalizacja natryskowa to technika, która sprawdza się głównie w przypadkach, gdzie konieczne jest odbudowanie zużytych powierzchni, jak ma to miejsce w przypadku wałów korbowych, a nie w zastosowaniach, które wymagają szczególnych właściwości mechanicznych i chemicznych, jak w przypadku pozostałych wymienionych elementów.

Pytanie 5

Firma transportowa zleciła regulację luzów7 zaworowych w 10 pojazdach wyposażonych w silniki rzędowe 4-cylindrowe 8 zaworowe. Silniki mają jedną pokrywę zaworów. Posługując się danymi z tabeli oblicz całkowity czas wykonania zlecenia.

Nazwa operacjiCzas [min]
Wymiana świecy5
Demontaż pokrywy zaworów10
Regulacja luzu zaworów 1 cylindra(*)5*
Montaż pokrywy zaworów10
Wymiana filtra powietrza8

(*) – podany czas dotyczy wyłącznie regulacji luzu zaworowego

A. 40 minut
B. 228 minut
C. 400 minut
D. 20 minut
Wybór niepoprawnej odpowiedzi często wynika z błędnych założeń dotyczących czasu potrzebnego na wykonanie regulacji luzów zaworowych. Odpowiedzi takie jak 40 minut, 228 minut czy 20 minut mogą sugerować zbyt optymistyczne podejście do procesu, które nie uwzględnia pełnego zakresu prac. Na przykład, 40 minut to niewystarczający czas na przeprowadzenie wszystkich wymaganych etapów, jak wymiana świec, demontaż pokrywy, sama regulacja oraz ponowny montaż. Zbyt niskie oszacowanie czasu może prowadzić do nieprawidłowego wykonania pracy, co z kolei może wpłynąć na wydajność silnika, a w konsekwencji na jego żywotność. Ponadto, typowym błędem myślowym jest zakładanie, że regulacja luzów zaworowych dla silników o podobnej konstrukcji może mieć zbliżony czas wykonania, co często nie znajduje potwierdzenia w praktyce. Każdy silnik ma swoje specyfikacje i wymagania dotyczące regulacji, które powinny być dokładnie analizowane. Aby uniknąć takich nieporozumień, kluczowe jest posiadanie rzetelnej wiedzy na temat procedur serwisowych oraz standardów branżowych, które jasno określają czas potrzebny na poszczególne operacje. Edukacja w tym zakresie jest niezbędna dla każdego technika, aby zrozumieć znaczenie precyzyjnych obliczeń czasowych w kontekście serwisowania pojazdów.

Pytanie 6

Substancja eksploatacyjna oznaczona symbolem 10W/40 to

A. olej silnikowy
B. ciecz hamulcowa.
C. ciecz chłodząca silnik.
D. ciecz do spryskiwaczy.
Odpowiedź "olej silnikowy" jest poprawna, ponieważ oznaczenie 10W/40 odnosi się do klasyfikacji olejów silnikowych według normy SAE (Society of Automotive Engineers). Liczba przed literą 'W' (winter) oznacza lepkość oleju w niskich temperaturach, co jest istotne podczas uruchamiania silnika w zimie. W tym przypadku '10' wskazuje, że olej ma odpowiednią lepkość w temperaturach poniżej zera. Druga liczba, '40', określa lepkość oleju w wysokich temperaturach pracy silnika, co jest kluczowe dla zapewnienia odpowiedniej ochrony silnika w czasie jego eksploatacji. Oleje 10W/40 są powszechnie stosowane w silnikach benzynowych i diesla, oferując dobrą ochronę przy różnych warunkach temperaturowych. Zastosowanie takiego oleju wspiera właściwą pracę silnika, zapewniając jego smarowanie, a także redukując tarcie i zużycie części silnika. Używanie oleju o niewłaściwej specyfikacji może prowadzić do nadmiernego zużycia silnika oraz zwiększonego ryzyka awarii.

Pytanie 7

Podczas pokonywania zakrętu przez pojazd, stabilizator w układzie zawieszenia zapobiega

A. przesunięciu geometrycznemu osi drogi.
B. przemieszczaniu się bocznemu kół.
C. utracie przyczepności kół wewnętrznych.
D. blokowaniu kół.
Odpowiedzi, które wskazujesz, demonstrują typowe nieporozumienia dotyczące działania układów zawieszenia w kontekście pokonywania zakrętów. Pierwsza z nich, dotycząca odchylenia geometrycznego osi toru jazdy, myli pojęcie stabilizacji z geometrią zawieszenia. Stabilizatory nie wpływają bezpośrednio na geometrię toru jazdy, lecz na równowagę pojazdu podczas manewrów. Utrata przyczepności kół wewnętrznych, którą stabilizator ma na celu zminimalizować, jest wynikiem sił odśrodkowych, a nie geometrycznych odchyleń. Kolejna odpowiedź dotycząca przesunięcia bocznego kół również jest nieprecyzyjna. Stabilizatory nie blokują kół ani nie uniemożliwiają ich ruchu; ich rolą jest ograniczenie przechyłów nadwozia, co z kolei stabilizuje położenie kół na drodze. Blokowanie kół jest zjawiskiem, które występuje w sytuacjach awaryjnych, takich jak hamowanie na śliskiej nawierzchni, a nie w kontekście normalnej jazdy w zakręcie. Błędy te wynikają z mylnego przekonania, że stabilizacja oznacza całkowite unieruchomienie kół lub zmiany ich geometrii, co jest niezgodne z zasadami działania nowoczesnych układów zawieszenia, które są projektowane zgodnie z normami bezpieczeństwa i wydajności, takimi jak ISO 26262.

Pytanie 8

Wartość luzu zmierzonego w zamku pierścienia tłokowego umieszczonego w cylindrze silnika po naprawie wynosi 0,6 mm. Producent wskazuje, że luz ten powinien mieścić się w zakresie od 0,25 do 0,40 mm. Ustalony wynik wskazuje, że

A. luz jest zbyt mały
B. luz zamka pierścienia powinien być powiększony
C. luz mieści się w podanych zaleceniach
D. luz jest zbyt duży
To, że luz jest za duży, to rzeczywiście dobra ocena. Zmierzony luz 0,6 mm wyraźnie przekracza to, co zaleca producent, który mówi, że powinno być od 0,25 mm do 0,40 mm. Wiesz, że luz w zamku pierścienia tłokowego jest mega ważny dla tego, jak silnik działa? Zbyt duży luz może sprawić, że pierścień się nie osadzi dobrze, co prowadzi do utraty kompresji i do większego zużycia paliwa. No i jeszcze pierścień może się szybciej zużywać. W silnikach spalinowych często korzysta się z różnych metod pomiaru luzu, takich jak feeler gauge, żeby wszystko pasowało idealnie. Różne firmy w branży samochodowej zalecają, żeby regularnie sprawdzać te luzki, żeby silnik działał jak najlepiej i długo. Zbyt duży luz to także wibracje i hałas, co psuje komfort jazdy i może zniszczyć inne elementy silnika. Dlatego przed uruchomieniem silnika trzeba sprawdzić, czy wszystko jest w normie.

Pytanie 9

Najprościej pomiar zbieżności połówkowej przeprowadza się

A. za pomocą projektorów instalowanych na kołach po jednej stronie pojazdu
B. gdy samochód przejeżdża przez płytę pomiarową w Stacji Kontroli Pojazdów
C. przy użyciu rozpędzarki do kół
D. z wykorzystaniem projektorów zamocowanych do wszystkich kół
Pomiar zbieżności połówkowej z użyciem rozpędzarki do kół to nie jest najlepszy pomysł. Rozpędzarka jest głównie do diagnostyki opon, a nie do precyzyjnego ustawienia zbieżności. Może to prowadzić do błędnych wyników, bo nie daje informacji o kącie nachylenia kół w stosunku do osi. Poza tym, takie podejście nie zapewnia odpowiednich warunków do pomiaru, co jest kluczowe. Metody z projektorami mocowanymi do kół też nie działają za dobrze, można się nabrać na różne parametry kół, co wprowadza błędy. Dodatkowo, projektory z jednej strony mogą wprowadzać chaos, bo nie biorą pod uwagę rzeczywistego ustawienia kół. Tego typu metody nie dają pełnego obrazu geometrii, co może skutkować złymi rekomendacjami. Warto pamiętać, że lepiej postawić na płytę pomiarową, bo to według branżowych standardów daje najlepsze wyniki.

Pytanie 10

Podczas wymiany uszkodzonej tarczy sprzęgłowej zaleca się również wymianę

A. linki sprzęgła
B. wałka sprzęgłowego
C. tarczy dociskowej
D. koła zamachowego
Wymiana tarczy sprzęgła często wymaga również wymiany tarczy dociskowej, ponieważ obie te części są ze sobą ściśle powiązane. Tarcza dociskowa ma kluczowe znaczenie dla prawidłowego funkcjonowania sprzęgła, ponieważ to właśnie ona naciska na tarczę sprzęgłową, umożliwiając przeniesienie momentu obrotowego z silnika na skrzynię biegów. W przypadku zużycia tarczy sprzęgłowej, tarcza dociskowa także może być uszkodzona, co prowadzi do problemów z załączaniem i wyłączaniem sprzęgła. Przykładowo, jeśli tarcza dociskowa jest zbyt zużyta, może nie zapewniać wystarczającego ciśnienia, co skutkuje ślizganiem się sprzęgła. Zgodnie z zaleceniami wielu producentów pojazdów oraz specjalistów zajmujących się naprawami, wymiana obu elementów jest standardową praktyką, co zapobiega przyszłym problemom i zapewnia optymalne działanie układu przeniesienia napędu. Dodatkowo, przy wymianie tych komponentów warto zwrócić uwagę na stan pozostałych elementów układu, takich jak koło zamachowe, ponieważ ich uszkodzenie również może wpływać na efektywność sprzęgła.

Pytanie 11

Do warsztatu zgłosił się klient w celu wymiany łożysk tylnych kół w samochodzie. W tabeli zamieszczono ceny części na 1 koło. Jeżeli cena roboczogodziny wynosi 40 zł netto, podatek VAT 23%, a czas wykonania naprawy 2 godziny, to koszt naprawy wyniesie

CzęśćCena
zł netto
komplet łożysk35,00
pierścień uszczelniający – 1szt.8,00
nakrętka zabezpieczająca2,00
A. 209,10 zł
B. 170,00 zł
C. 196,80 zł
D. 153,75 zł
Jasne, żeby zobaczyć, dlaczego inne opcje są błędne, warto spojrzeć na to, jak się liczy te koszty naprawy. Często ludzie zapominają uwzględnić wszystkie składowe kosztów, jak części i robociznę. Czasami można nie zauważyć, że cena za łożyska dotyczy tylko jednego koła, przez co całkowity koszt jest zaniżony. Też często pomijają VAT w swoich obliczeniach, co też nie jest dobre, bo końcowa kwota wychodzi nieprawidłowa. Na przykład, jeśli ktoś liczy tylko 80 zł za robociznę, to kwota przed VAT nie ma sensu. Dodatkowo, błędy w szacowaniu czasu na naprawę czy stawki za roboczogodzinę mogą wprowadzać dużą różnicę. W praktyce, dobrze jest umieć te rzeczy policzyć, bo to wpływa na to, jak warsztat jest postrzegany przez klientów. Dlatego bardzo ważne, żeby każdy, kto robi wyceny, znał się na tych standardach i wiedział, co dokładnie wliczać w koszty.

Pytanie 12

Do kontroli kadłuba oraz głowicy silnika wykorzystywane są liniał krawędziowy i szczelinomierz, aby zmierzyć

A. szczelność
B. równoległość
C. prostopadłość
D. płaskość
Płaskość kadłuba i głowicy silnika jest kluczowym parametrem, który wpływa na ich funkcjonowanie oraz trwałość. Liniał krawędziowy oraz szczelinomierz to narzędzia pomiarowe, które pozwalają na precyzyjne mierzenie i weryfikację płaskości powierzchni. W praktyce, jeśli powierzchnie te nie są płaskie, może to prowadzić do nieprawidłowego montażu komponentów, co z kolei wpływa na osiągi silnika oraz jego żywotność. Na przykład, nieprawidłowa płaskość głowicy silnika może prowadzić do problemów z uszczelnieniem, co skutkuje wyciekami płynów eksploatacyjnych. Zgodnie z normami branżowymi, takimi jak ISO 1101 dotyczące geometrii wyrobów, weryfikacja płaskości jest standardową procedurą w procesach produkcji oraz konserwacji silników. Dlatego regularne kontrole płaskości za pomocą tych narzędzi są niezbędne dla zapewnienia jakości i niezawodności silników.

Pytanie 13

W trakcie okresowych przeglądów technicznych pojazdów analizowany jest stan techniczny

A. komponentów wpływających zarówno na bezpieczeństwo, jak i ekologię
B. komponentów mających znaczenie jedynie dla ekologii
C. komponentów wpływających wyłącznie na bezpieczeństwo
D. wszystkich komponentów pojazdu
Podczas okresowych badań technicznych pojazdów, kluczowe jest ocenienie stanu technicznego zespołów mających wpływ na bezpieczeństwo i ekologię. Ta odpowiedź jest właściwa, ponieważ badania te mają na celu zapewnienie, że pojazdy są w dobrym stanie technicznym, co wpływa na bezpieczeństwo kierowcy, pasażerów i innych uczestników ruchu drogowego. W praktyce oznacza to, że ocenia się hamulce, oświetlenie, zawieszenie, a także układ wydechowy pod kątem emisji spalin. Zgodnie z normami Unii Europejskiej, standardy emisji takie jak Euro 6 obligują producentów do produkcji pojazdów spełniających określone normy ekologiczne. Regularne kontrole techniczne pomagają w identyfikacji usterek, które mogą zagrażać bezpieczeństwu, takich jak zużyte klocki hamulcowe czy niewłaściwie działające światła. W ten sposób, systematyczne badania nie tylko minimalizują ryzyko wypadków, ale również wspierają ochronę środowiska poprzez ograniczenie emisji szkodliwych substancji.

Pytanie 14

Jakie jest zadanie systemu ABS?

A. zapobieganie poślizgowi kół na śliskiej nawierzchni podczas ruszania
B. stabilizacja trajektorii jazdy podczas pokonywania zakrętów
C. wspomaganie procesu hamowania w sytuacjach awaryjnych
D. zapobieganie zablokowaniu kół w trakcie hamowania na śliskiej nawierzchni
Układ ABS, czyli system zapobiegający blokowaniu kół, ma kluczowe znaczenie dla bezpieczeństwa jazdy, szczególnie na śliskich nawierzchniach. Jego głównym zadaniem jest utrzymanie kontroli nad pojazdem podczas hamowania, co zapobiega poślizgowi kół i pozwala kierowcy na dalsze manewrowanie. W przypadku nagłego hamowania na oblodzonej lub mokrej drodze, system ABS automatycznie zmienia siłę hamowania, aby uniknąć blokady kół. Dzięki temu, kierowca może utrzymać kontrolę nad pojazdem, co jest nieocenioną zaletą w sytuacjach awaryjnych. Na przykład, podczas hamowania w warunkach deszczowych, ABS może pomóc w skróceniu drogi hamowania, a jednocześnie umożliwić kierowcy wykonanie zwrotu, co może być kluczowe dla uniknięcia przeszkód. Standardy branżowe zalecają stosowanie systemów ABS w nowoczesnych pojazdach, co stało się normą w przemyśle motoryzacyjnym, przyczyniając się do poprawy ogólnego bezpieczeństwa na drogach.

Pytanie 15

Zanim przystąpi się do diagnostyki geometrii kół kierowniczych, najpierw powinno się

A. sprawdzić ciśnienie w oponach
B. zablokować pedał hamulca
C. zablokować kierownicę
D. sprawdzić poziom tłumienia amortyzatorów
Sprawdzenie ciśnienia w oponach to bardzo ważny krok, zanim zaczniemy zajmować się geometrią kół. Dobre ciśnienie w oponach ma ogromny wpływ na to, jak samochód się prowadzi, jak trzyma się drogi i jak równomiernie zużywają się opony. Jeśli ciśnienie jest złe, możemy dostać błędne wyniki podczas pomiarów geometrii, co może skutkować niewłaściwym ustawieniem kół. W efekcie, pojazd może się gorzej prowadzić. Z moich doświadczeń wynika, że przed każdym przeglądem geometrii warto sprawdzić, czy ciśnienie w oponach zgadza się z tym, co podaje producent. Na przykład, opony z niskim ciśnieniem mogą się szybciej zużywać, co nie tylko zwiększa koszty, ale też ma wpływ na nasze bezpieczeństwo. Warto pamiętać, żeby sprawdzać ciśnienie na zimnych oponach, bo to daje najdokładniejszy wynik. Regularne monitorowanie ciśnienia nie tylko poprawi dokładność pomiarów, ale i sprawi, że jazda będzie bezpieczniejsza i bardziej komfortowa.

Pytanie 16

W systemie smarowania silnika najczęściej wykorzystuje się pompy

A. tłoczkowe
B. zębate
C. membranowe
D. nurnikowe
Pompy zębate są najczęściej stosowanym typem pomp w układach smarowania silników, ponieważ zapewniają one stabilne ciśnienie i wysoką wydajność. Działają na zasadzie przesuwania oleju między zębami kół zębatych, co pozwala na efektywne pobieranie i tłoczenie smaru w obrębie silnika. Ich konstrukcja jest stosunkowo prosta, co wpływa na niskie koszty produkcji oraz łatwość w serwisowaniu. W praktyce, pompy zębate są powszechnie używane w silnikach spalinowych oraz w hydraulice, gdzie wymagane jest dostarczanie oleju pod odpowiednim ciśnieniem. Ponadto, ich działanie jest mało wrażliwe na zmiany lepkości oleju, co czyni je bardziej uniwersalnymi. W standardach branżowych, takich jak ISO 6743, podkreśla się znaczenie efektywnego smarowania, co czyni pompy zębate kluczowym elementem zapewniającym długowieczność i sprawność silników. Dobre praktyki w inżynierii mechanicznej zalecają regularne kontrole i konserwację pomp zębatych, aby uniknąć awarii i zapewnić optymalną wydajność silnika.

Pytanie 17

Jak dokonuje się bezkontaktowego pomiaru temperatury elementów silnika?

A. pirometrem
B. stroboskopem
C. refraktometrem
D. multimetrem
Refraktometr jest narzędziem używanym do pomiaru współczynnika załamania światła, co jest przydatne w analizie cieczy, w tym płynów chłodzących czy olejów, ale nie ma zastosowania w bezdotykowym pomiarze temperatury. Użytkownicy mogą mylnie sądzić, że refraktometr mógłby dostarczyć informacji o temperaturze na podstawie zmian w załamaniu światła, jednak zjawisko to nie jest zbyt wiarygodne w kontekście pomiarów temperatury. Multimetr, z kolei, jest urządzeniem do pomiaru napięcia, prądu i oporu, a choć niektóre modele mogą mieć funkcje pomiaru temperatury, ich użycie w kontekście silników jest ograniczone, ponieważ wymaga bezpośredniego kontaktu z obiektem, co może prowadzić do błędów pomiarowych. Stroboskop jest narzędziem stosowanym do analizy ruchu obrotowego, używanym głównie w diagnostyce maszyn, ale nie ma on żadnych właściwości, które umożliwiałyby bezdotykowy pomiar temperatury. Wybór niewłaściwego narzędzia do pomiaru temperatury może prowadzić do nieefektywnej diagnostyki i w konsekwencji do poważnych awarii silników. Dlatego niezwykle istotne jest stosowanie odpowiednich narzędzi w odniesieniu do specyfiki pomiarów, co jest kluczowym aspektem w każdym procesie inżynieryjnym.

Pytanie 18

Jakie jest oznaczenie środka używanego do uzupełniania obiegu chłodzenia?

A. L-DAB
B. G12+
C. GL-4
D. WD-40
Wybór płynów chłodniczych jest kluczowym aspektem w utrzymaniu silnika w dobrym stanie, jednak odpowiedzi takie jak GL-4, L-DAB czy WD-40 wskazują na nieporozumienia w zakresie ich zastosowania. GL-4 to norma odnosząca się do olejów przekładniowych, a nie płynów chłodniczych, co oznacza, że nie może być stosowany w układzie chłodzenia silnika. L-DAB natomiast to standard dla olejów silnikowych, szczególnie w kontekście norm dla pojazdów z silnikami wysokoprężnymi, co także wyklucza go z użycia w układzie chłodzenia. WD-40 to środek smarny, który nie jest przeznaczony do użycia w układach chłodzenia; jego główną funkcją jest smarowanie i ochrona przed rdzą, a nie regulacja temperatury silnika. Użycie niewłaściwego płynu chłodniczego może prowadzić do poważnych uszkodzeń silnika, takich jak przegrzanie, korozja, a także może wpłynąć na wydajność układu chłodzenia. Z tego powodu bardzo ważne jest, aby stosować płyny zgodne z zaleceniami producenta, co zapewnia optymalne warunki pracy silnika oraz długotrwałość układu chłodzenia.

Pytanie 19

Aby wykryć luzy w układzie zawieszenia pojazdu, konieczne jest wykonanie kontroli na stanowisku

A. szarpakowym
B. do geometrii kół
C. do badań metodą EUSAMA
D. rolkowym
Odpowiedź "szarpakowym" jest poprawna, ponieważ badanie luzów w zawieszeniu pojazdu za pomocą szarpaka jest standardową metodą diagnostyczną stosowaną w warsztatach samochodowych. Szarpak pozwala na symulację warunków drogowych, co umożliwia ocenić zachowanie zawieszenia i zidentyfikować ewentualne luzy. Podczas testu, pojazd jest poddawany dynamicznym obciążeniom, co umożliwia wykrycie nawet niewielkich luzów, które mogą prowadzić do nieprawidłowej pracy zawieszenia oraz zwiększonego zużycia opon i innych komponentów. Przykłady zastosowania tej metody można zobaczyć w badaniach diagnostycznych w serwisach zajmujących się naprawą układów jezdnych, gdzie precyzyjna ocena stanu technicznego pojazdu jest niezbędna do zapewnienia bezpieczeństwa i komfortu jazdy. Warto również zaznaczyć, że zgodnie z obowiązującymi normami, regularne sprawdzanie luzów w zawieszeniu jest kluczowym elementem utrzymania pojazdu w dobrym stanie technicznym.

Pytanie 20

Przekładnia napędowa z wykorzystaniem kół zębatych, wykorzystywana w mechanizmie rozrządu silnika, należy do grupy przekładni

A. walcowych
B. śrubowych
C. ślimakowych
D. hiperboidalnych
Napęd za pomocą kół zębatych, stosowany w układzie rozrządu silnika, rzeczywiście należy do grupy przekładni walcowych. Przekładnie te charakteryzują się tym, że moc jest przenoszona za pomocą zębów kół, które są osadzone na wałach. W silnikach spalinowych układ rozrządu jest kluczowym elementem, który synchronizuje ruch wału korbowego z zaworami, co pozwala na efektywne wciąganie powietrza i wydalanie spalin. Przykładem zastosowania przekładni walcowych są tradycyjne silniki, gdzie koła zębate o różnych średnicach pozwalają na precyzyjne dopasowanie prędkości obrotowej. Dzięki zastosowaniu przekładni walcowych, można uzyskać wysoką sprawność przenoszenia mocy oraz minimalizację luzów, co jest kluczowe dla niezawodności silnika. W branży motoryzacyjnej stosowanie przekładni walcowych jako elementu układu rozrządu jest standardem, co przekłada się na długowieczność i wydajność pojazdów.

Pytanie 21

Przedstawiona na rysunku kontrolka wyświetlana na desce rozdzielczej pojazdu informuje kierowcę o uruchomieniu

Ilustracja do pytania
A. układu wspomagającego obserwację drogi.
B. asystenta kontroli toru jazdy.
C. asystenta parkowania.
D. adaptacyjnej regulacji prędkości jazdy.
Asystent kontroli toru jazdy to zaawansowany system bezpieczeństwa, który ma na celu zwiększenie komfortu i bezpieczeństwa jazdy. Kontrolka przedstawiona na desce rozdzielczej informuje kierowcę o aktywności tego systemu, który monitoruje oznaczenia drogowe i analizuje zachowanie pojazdu na drodze. W przypadku wykrycia ryzyka niezamierzonego opuszczenia pasa ruchu, system może generować ostrzeżenia, a w niektórych pojazdach nawet wprowadzać korekty w kierowaniu, co przyczynia się do redukcji ryzyka wypadków. Na przykład, w nowoczesnych pojazdach, takich jak te wyposażone w systemy autonomiczne, asystent ten jest kluczowym elementem, który współpracuje z innymi systemami, takimi jak adaptacyjny tempomat czy systemy wspomagające parkowanie. Znajomość działania tego systemu jest istotna nie tylko dla zwiększenia bezpieczeństwa, ale również dla lepszego zrozumienia nowoczesnych technologii stosowanych w motoryzacji.

Pytanie 22

Na ilustracji przedstawiono silnik typu

Ilustracja do pytania
A. Wankla.
B. bokser.
C. dwusuwowego.
D. rzędowego.
Silnik Wankla, który znajduje się na ilustracji, jest unikalnym rodzajem silnika rotacyjnego, w którym wirnik porusza się w kształcie elipsy w obrębie statora. Jest to rozwiązanie, które zapewnia mniejsze wymiary i niższą masę w porównaniu do tradycyjnych silników tłokowych, takich jak bokser czy rzędowy. Silniki Wankla charakteryzują się również gładkim działaniem i wysoką mocą w stosunku do ich objętości, co sprawia, że są szeroko stosowane w branży motoryzacyjnej, na przykład w niektórych modelach Mazdy. Ponadto silniki te mają prostszą konstrukcję z mniejszą liczbą ruchomych części, co przekłada się na mniejsze zużycie materiałów i niższe koszty produkcji. Warto również zwrócić uwagę na problem emisji spalin, ponieważ silniki Wankla mają tendencję do większego spalania paliwa, co skutkuje wyższymi emisjami. Praktyczne zastosowanie tej technologii wymaga zatem zrozumienia jej zalet i wad oraz odpowiednich działań w zakresie ochrony środowiska.

Pytanie 23

Aby wymienić wadliwy czujnik TPMS, należy najpierw zdemontować

A. część układu wydechowego
B. element układu chłodzenia
C. koło pojazdu
D. przepływomierz powietrza
Aby wymienić uszkodzony czujnik ciśnienia TPMS (Tire Pressure Monitoring System), kluczowym krokiem jest demontaż koła pojazdu. Czujnik TPMS jest zazwyczaj zamontowany na obręczy felgi i znajduje się wewnątrz opony, co oznacza, że bez ściągnięcia koła nie można uzyskać dostępu do czujnika. Wymiana czujnika TPMS jest istotna, ponieważ nieprawidłowe ciśnienie w oponach może prowadzić do niebezpiecznych sytuacji na drodze, takich jak zwiększone zużycie paliwa, zmniejszona przyczepność czy nawet ryzyko wypadku. Praktycznie, aby wymienić czujnik, należy najpierw zdjąć koło, a następnie powoli zdemontować oponę z felgi, co pozwala na dostęp do czujnika. Ważne jest również, aby po wymianie czujnika przeprowadzić kalibrację systemu TPMS, aby zapewnić prawidłowe działanie i monitorowanie ciśnienia w oponach zgodnie z wymaganiami producenta. Praca ta powinna być wykonywana zgodnie z wytycznymi producenta i normami branżowymi, co zapewni bezpieczeństwo oraz efektywność działania systemu.

Pytanie 24

W związku ze stwierdzeniem nieprawidłowego działania elementu przedstawionego na ilustracji należy

Ilustracja do pytania
A. zawsze wymienić go na nowy.
B. przekazać go do regeneracji.
C. skalibrować cewkę elektromagnesu.
D. przeprowadzić konserwację uszczelek.
Wtryskiwacz paliwa, przedstawiony na ilustracji, odgrywa kluczową rolę w systemie wtrysku silników spalinowych. Kiedy zauważamy jego nieprawidłowe działanie, regeneracja jest najczęściej zalecaną procedurą. Regeneracja wtryskiwaczy polega na ich oczyszczeniu oraz wymianie uszkodzonych elementów, co pozwala przywrócić ich pierwotne parametry robocze. To podejście jest korzystne z ekonomicznego i ekologicznego punktu widzenia; zamiast ponosić wysokie koszty związane z zakupem nowego wtryskiwacza, możemy odzyskać pełną funkcjonalność starego przy znacznie niższych kosztach. Warto również zauważyć, że regeneracja wtryskiwaczy jest zgodna z dobrymi praktykami branżowymi, które promują efektywne wykorzystanie zasobów. Przykłady zastosowania regeneracji obejmują wtryskiwacze stosowane w samochodach osobowych oraz ciężarowych, gdzie ich efektywność wpływa na emisję spalin oraz zużycie paliwa. W kontekście typowych usług w warsztatach samochodowych, regeneracja wtryskiwaczy jest powszechnie akceptowaną procedurą, która przyczynia się do obniżenia kosztów dla właścicieli pojazdów przy jednoczesnym zachowaniu wysokiej jakości pracy silnika.

Pytanie 25

Mierzenie suwmiarką uniwersalną z noniuszem nie pozwala na osiągnięcie precyzji pomiaru do

A. 0,10 mm
B. 0,02 mm
C. 0,05 mm
D. 0,01 mm
Niepoprawne odpowiedzi, takie jak 0,05 mm, 0,02 mm i 0,10 mm, nie odzwierciedlają rzeczywistych możliwości suwmiarki uniwersalnej noniuszowej. Suwmiarki te są narzędziami precyzyjnymi, które osiągają dokładność pomiarów na poziomie 0,01 mm. Użytkownicy mogą mylnie zakładać, że suwmiarka może mieć większą tolerancję, zwłaszcza gdy nie są świadomi zasady działania noniusza, który jest kluczowy dla odczytu. W praktyce, wybór niewłaściwej wartości dokładności może prowadzić do nieporozumień w zakresie wymagań pomiarowych, zwłaszcza w kontekście projektowania i produkcji, gdzie tolerancje są krytyczne. W inżynierii, stosowanie narzędzi o niespełnionej precyzji, takiej jak suwmiarka wskazująca dokładność 0,05 mm, mogłoby skutkować błędami w produkcji, co z kolei prowadziłoby do poważnych problemów z jakością i kosztami. Warto także uwzględnić, że standardy branżowe, takie jak ASME Y14.5, wyraźnie podkreślają znaczenie precyzyjnych narzędzi pomiarowych w procesie wytwarzania. Dlatego zrozumienie ograniczeń suwmiarki uniwersalnej noniuszowej i jej zdolności pomiarowych jest kluczowe dla profesjonalistów zajmujących się inżynierią i technologią.

Pytanie 26

Zgodnie z zamieszczonym rysunkiem, podczas badania pojazdu wykonywanego na podnośniku, luz wyczuwalny w kierunku

Ilustracja do pytania
A. "a" może oznaczać pęknięcie sprężyny kolumny McPhersona.
B. "a" może oznaczać uszkodzenie łącznika stabilizatora.
C. "b" może oznaczać uszkodzenie końcówki drążka kierowniczego.
D. "b" może oznaczać uszkodzenie sworznia wahacza.
Zdecydowanie poprawna odpowiedź opiera się na zrozumieniu roli sworznia wahacza w układzie zawieszenia pojazdu. Sworzeń wahacza jest kluczowym elementem, który łączy wahacz z nadwoziem, co pozwala na odpowiednie prowadzenie kół oraz stabilność jazdy. Luz wyczuwalny w kierunku oznaczonym jako 'b' może sugerować, że sworzeń jest uszkodzony lub zużyty, co naraża na poważne problemy z prowadzeniem pojazdu. W praktyce, nieprawidłowości w tym elemencie mogą prowadzić do niestabilności podczas jazdy, co zwiększa ryzyko wypadków. W przypadku stwierdzenia luzu, zaleca się natychmiastowe zbadanie sworznia wahacza przez wykwalifikowanego mechanika, co jest zgodne z najlepszymi praktykami w zakresie bezpieczeństwa i konserwacji pojazdów. Regularne kontrole stanu zawieszenia są kluczowe dla zapewnienia bezpieczeństwa i komfortu jazdy.

Pytanie 27

Jakiego woltomierza o odpowiednim zakresie pomiarowym należy użyć do pomiaru spadku napięcia podczas rozruchu akumulatora?

A. 2 V DC
B. 2 V AC
C. 20 V DC
D. 20 V AC
Odpowiedź 20 V DC to trafny wybór. Kiedy mierzysz spadek napięcia na akumulatorze, który działa w trybie stałoprądowym, to woltomierz musi być przystosowany do napięcia stałego (DC). Wartość 20 V powinna być wystarczająca do uchwycenia typowych spadków napięcia, które mogą wystąpić podczas uruchamiania silnika. W praktyce, warto zmierzyć napięcie przed uruchomieniem i w trakcie rozruchu, żeby upewnić się, że akumulator działa jak należy. Jeśli wskazania spadają poniżej 12 V, to raczej coś jest nie tak. W branży mamy standardy, jak SAE J537, które podkreślają, jak ważne jest monitorowanie napięcia akumulatora, żeby zapobiegać różnym awariom w systemach elektrycznych pojazdu. Z kolei prawidłowe pomiary to klucz do diagnostyki i planowania konserwacji akumulatorów – bez tego ciężko będzie utrzymać efektywność zasilania.

Pytanie 28

Jaki jest podstawowy cel regulacji geometrii zawieszenia?

A. Zapewnienie stabilności prowadzenia pojazdu
B. Zmniejszenie zużycia paliwa
C. Poprawa wyglądu pojazdu
D. Zwiększenie mocy silnika
Podstawowym celem regulacji geometrii zawieszenia jest zapewnienie stabilności prowadzenia pojazdu. Geometria zawieszenia odnosi się do ustawienia kątów kół w stosunku do siebie i do nawierzchni drogi. Prawidłowe ustawienie kątów, takich jak zbieżność, kąt pochylenia kół czy wyprzedzenie osi sworznia zwrotnicy, ma kluczowy wpływ na stabilność pojazdu podczas jazdy. Kiedy kąty te są prawidłowo ustawione, pojazd prowadzi się pewniej, zmniejsza się jego podatność na niekontrolowane zmiany toru jazdy oraz poprawia reakcję na ruchy kierownicy. Nieodpowiednia geometria może prowadzić do niestabilnego zachowania pojazdu, co jest szczególnie niebezpieczne przy dużych prędkościach. Z mojego doświadczenia wynika, że regularna kontrola i regulacja geometrii zawieszenia jest jedną z najważniejszych czynności serwisowych, które mają bezpośredni wpływ na bezpieczeństwo na drodze. Zapewnienie stabilności prowadzenia pojazdu to nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa kierowcy i pasażerów. Dlatego warto zwracać uwagę na to, by geometria zawieszenia była zawsze odpowiednio wyregulowana.

Pytanie 29

Typowym objawem świadczącym o poślizgu sprzęgła jest

A. brak możliwości zmiany biegów.
B. drganie występujące w czasie hamowania.
C. nierówna praca silnika na biegu jałowym.
D. spadek prędkości pojazdu podczas jazdy pod górkę.
W tym pytaniu łatwo się pomylić, bo objawy różnych układów w samochodzie często się nakładają i na pierwszy rzut oka wygląda to podobnie. Drgania podczas hamowania wielu osobom kojarzą się z napędem, ale w praktyce są one typowym sygnałem problemów w układzie hamulcowym lub zawieszeniu: zwichrowane tarcze hamulcowe, nierównomierne działanie zacisków, zużyte tuleje wahaczy czy luzy w zawieszeniu. Sprzęgło w czasie samego hamowania jest zwykle wciśnięte albo rozłączone, więc nie ma jak generować takich drgań – jego rola w tym momencie jest minimalna. Nierówna praca silnika na biegu jałowym to już w ogóle zupełnie inna bajka: tutaj najczęściej wchodzi w grę zasilanie silnika (np. wtryskiwacze, układ zapłonowy, sonda lambda, przepustnica, nieszczelności dolotu) albo mechaniczne zużycie jednostki napędowej. Sprzęgło na biegu jałowym, przy puszczonym pedale, jest zazwyczaj całkowicie załączone, ale pracuje bez większego obciążenia, więc jego ewentualny poślizg nie daje tak wyraźnych objawów jak pod obciążeniem. Brak możliwości zmiany biegów to z kolei typowy problem z wysprzęglaniem, ale nie z poślizgiem. Gdy sprzęgło nie wysprzęgla, czyli nie rozłącza silnika od skrzyni, biegi wchodzą z trudem, z zgrzytem lub wcale. To może wynikać z uszkodzonego wysprzęglika, zapowietrzonego układu hydraulicznego, wygiętej łapy sprzęgła czy problemu z linką, a niekoniecznie z zużycia okładzin ciernych. Poślizg sprzęgła to zjawisko odwrotne: sprzęgło nie trzyma pod obciążeniem, mimo że pedał jest puszczony. Typowym błędem myślowym jest wrzucanie wszystkich kłopotów z ruszaniem, zmianą biegów, szarpaniem i drganiami do jednego worka „sprzęgło”, bez rozróżniania czy chodzi o poślizg, czy o brak wysprzęglenia, czy o problemy z silnikiem. W dobrej praktyce diagnostycznej zawsze patrzy się na kontekst: kiedy objaw występuje (hamowanie, przyspieszanie, jazda stała), co dzieje się z obrotami silnika, jak reaguje pedał sprzęgła. Dopiero to pozwala poprawnie powiązać objaw z konkretnym układem – w tym wypadku z klasycznym poślizgiem sprzęgła pod obciążeniem, a nie z hamulcami, silnikiem czy mechanizmem zmiany biegów.

Pytanie 30

W nowoczesnych silnikach benzynowych stopień sprężania wynosi około

A. 1:11
B. 1:6
C. 6:1
D. 11:1
W tym zadaniu łatwo się pomylić, bo same liczby wyglądają podobnie, a zapis typu 1:11 i 11:1 może na pierwszy rzut oka wydawać się tylko odwróceniem kolejności. W technice silnikowej stopień sprężania definiuje się jednak jednoznacznie jako stosunek objętości cylindra przy dolnym martwym położeniu tłoka do objętości przy górnym martwym położeniu. Dlatego prawidłowy zapis dla typowego współczesnego silnika benzynowego to 11:1, a nie 1:11 czy 6:1. Warianty 1:6 lub 1:11 w praktyce nie występują, bo oznaczałyby, że objętość komory spalania przy górnym położeniu tłoka jest odpowiednio sześć lub jedenaście razy większa niż przy dolnym, co fizycznie mija się z celem pracy silnika. Silnik z takimi parametrami miałby znikomą sprawność, bardzo niskie ciśnienie końca sprężania i praktycznie brak sensownego momentu obrotowego. To wbrew podstawowym zasadom termodynamiki silników spalinowych, gdzie dąży się do zwiększania stopnia sprężania, oczywiście w granicach odporności na spalanie stukowe. Częsty błąd polega na myleniu kierunku zapisu, bo ktoś kojarzy, że „coś tam było z jedynką i jedenastką”, ale nie utrwalił sobie definicji. Drugi typowy skrót myślowy to przenoszenie liczb z silników wysokoprężnych na benzynowe – diesle mają stopnie sprężania rzędu 16:1–20:1 i komuś może się wydawać, że 6:1 to „niższa, więc benzynowa” wartość. Tymczasem obecne silniki o zapłonie iskrowym pracują zwykle w okolicach 10:1–12:1, a niższe wartości były charakterystyczne dla bardzo starych konstrukcji, często przystosowanych do paliw o dużo gorszej liczbie oktanowej. W nowoczesnej motoryzacji dobry dobór stopnia sprężania jest kluczowy dla osiągów, spalania i emisji spalin, dlatego warto tę wielkość dobrze kojarzyć i nie odwracać proporcji w zapisie.

Pytanie 31

W samochodzie osobowym w celu zabezpieczenia koła przed odkręceniem stosuje się

A. nakrętki samohamowne.
B. podkładki płaskie.
C. podkładki sprężyste.
D. nakrętki z kołnierzem stożkowym.
W samochodach osobowych stosuje się specjalne nakrętki z kołnierzem stożkowym właśnie po to, żeby koło samo się nie odkręciło podczas jazdy. Ten stożkowy kołnierz dobrze centruje felgę na piaście i jednocześnie „klinuję” połączenie. Powierzchnia styku felgi z gniazdem w piaście oraz z kołnierzem nakrętki jest dopasowana kształtem – stożek na stożek. Dzięki temu siły są równomiernie rozłożone, a tarcie między elementami jest na tyle duże, że zabezpiecza połączenie przed luzowaniem. Producenci felg (szczególnie aluminiowych) wyraźnie określają, jaki typ gniazda i nakrętki/śruby należy stosować: najczęściej właśnie stożkowe, rzadziej kuliste. Z mojego doświadczenia wynika, że jak ktoś założy zły typ nakrętki, to potem ma problemy z biciem koła, luzami, a w skrajnych przypadkach nawet z urwaniem szpilek. Dobre praktyki serwisowe mówią jasno: stosujemy wyłącznie nakrętki przewidziane przez producenta pojazdu i felgi, dokręcamy je kluczem dynamometrycznym z odpowiednim momentem i zawsze sprawdzamy, czy stożkowy kołnierz dobrze przylega do felgi. To rozwiązanie jest proste, tanie i bardzo skuteczne, dlatego praktycznie standardowo spotykane w samochodach osobowych. Warto też pamiętać, że to nie sama „magiczna” nakrętka trzyma koło, tylko połączenie: właściwy kształt kołnierza, czyste powierzchnie styku, odpowiedni moment dokręcania i brak smaru na gwincie i pod kołnierzem.

Pytanie 32

Wymianę paska rozrządu silnika należy przeprowadzić

A. przed każdym sezonem zimowym.
B. podczas każdego przeglądu okresowego.
C. po wskazanym przebiegu.
D. przy wymianie pompy oleju.
Wymiana paska rozrządu „po wskazanym przebiegu” to dokładnie to, co zalecają producenci silników w dokumentacji serwisowej. Rozrząd jest elementem krytycznym – synchronizuje wał korbowy z wałkiem rozrządu, a więc otwieranie i zamykanie zaworów z ruchem tłoków. Pasek z czasem się starzeje: zużywa się guma, wyciągają się włókna nośne, mogą pojawiać się mikropęknięcia na zębach. Dlatego w instrukcji obsługi auta zawsze jest podany interwał wymiany, np. 90 tys. km, 120 tys. km lub 5–7 lat – i to jest właśnie „wskazany przebieg” albo przebieg + czas. W praktyce w warsztatach patrzy się nie tylko na sam przebieg, ale też na warunki eksploatacji. Auto jeżdżące głównie po mieście, z częstym odpalaniem na zimno, może „zestarzeć” pasek szybciej niż samochód robiący długie trasy. Moim zdaniem rozsądnie jest trzymać się zaleceń producenta albo nawet lekko je zaostrzyć, bo zerwanie paska rozrządu w silniku kolizyjnym kończy się zwykle pogiętymi zaworami, uszkodzeniem tłoków, czasem głowicy – naprawa idzie w tysiące złotych. Przy wymianie samego paska stosuje się dobrą praktykę: wymienia się komplet, czyli pasek, rolki prowadzące, napinacz, często też pompę cieczy chłodzącej, jeśli jest napędzana tym samym paskiem. Mechanicy z doświadczenia wiedzą, że oszczędzanie na tym etapie nie ma sensu, bo ponowna rozbiórka rozrządu to sporo roboczogodzin. W nowoczesnych silnikach dochodzi jeszcze kwestia poprawnego ustawienia znaków rozrządu lub użycia blokad fabrycznych – wszystko po to, żeby po wymianie silnik zachował prawidłową fazę rozrządu i parametry pracy. Dobra praktyka serwisowa to: sprawdzić zalecenia producenta, zapisać przebieg i datę wymiany w książce serwisowej i nie przeciągać tego terminu „bo jeszcze jeździ”.

Pytanie 33

Do demontażu łożysk z piast kół pojazdu należy użyć

A. zbijaka.
B. rozpieraka.
C. szczypiec uniwersalnych.
D. prasy hydraulicznej.
Do demontażu łożysk z piast kół w nowoczesnych pojazdach stosuje się prasę hydrauliczną, ponieważ pozwala ona na kontrolowane, osiowe wyciskanie łożyska z gniazda. Chodzi o to, żeby siła była przykładana równomiernie, dokładnie w osi piasty, bez bicia i przekoszeń. Dzięki temu nie uszkadza się ani piasty, ani gniazda łożyska, ani samej obudowy zwrotnicy. W praktyce w warsztacie używa się najczęściej prasy o nacisku 10–20 ton, z odpowiednimi tulejami i adapterami, które opierają się tylko na pierścieniu zewnętrznym łożyska (przy wyciskaniu) lub wewnętrznym (przy wciskaniu na wałek/półoś). To jest zgodne z podstawową zasadą montażu łożysk: nigdy nie przenosi się siły przez kulki czy wałeczki, tylko przez odpowiedni pierścień. Moim zdaniem, jak ktoś raz zobaczy różnicę między wybijaniem młotkiem a pracą na prasie, to już nie wraca do „domowych” metod. Dodatkowo prasa hydrauliczna jest po prostu bezpieczniejsza – mniejsze ryzyko pęknięcia elementu, odskakujących odłamków, zadziorów na powierzchni współpracującej z łożyskiem. W wielu instrukcjach serwisowych producentów (np. VW, Opel, Toyota) wprost jest zapis, że wymiana łożyska piasty ma być wykonana przy użyciu prasy lub specjalnego zestawu do wyciskania/wciskania, a użycie młotka i przypadkowych narzędzi jest niedopuszczalne. W praktyce warsztatowej prasa hydrauliczna przydaje się też do montażu tulei wahaczy, sworzni, kół zębatych na wałkach – więc to jest taki podstawowy sprzęt każdego sensownego zakładu mechanicznego.

Pytanie 34

Zapieczoną śrubę w układzie zawieszenia należy poluzować za pomocą

A. rurhaka.
B. szlifierki kątowej.
C. młotka.
D. podgrzewacza indukcyjnego.
Zapieczone śruby w zawieszeniu kuszą, żeby podejść do tematu „na siłę”, ale to jest właśnie najprostsza droga do narobienia sobie kłopotów. Uderzanie młotkiem w elementy układu zawieszenia może chwilowo coś ruszyć, ale generuje bardzo duże obciążenia udarowe. Łatwo w ten sposób odkształcić ucho wahacza, rozwiercić stożek w zwrotnicy, uszkodzić sworzeń czy nawet pęknąć aluminiowy element. W praktyce warsztatowej młotek jest używany raczej pomocniczo, a nie jako główne narzędzie do „odkręcania” zapieczonych połączeń gwintowych. Kolejny typowy skrót myślowy to stosowanie przedłużek typu „rurhak”, czyli rury na klucz. Owszem, moment obrotowy rośnie i czasem śruba puści, ale bardzo często kończy się to ścięciem gwintu, ukręceniem śruby lub wyrwaniem gwintu z wahacza czy zwrotnicy. Zamiast poluzować połączenie, tylko je niszczysz, a potem pozostaje wiercenie, wykrętaki, gwintowniki i niepotrzebne koszty. Szlifierka kątowa to już w ogóle ostateczność – używa się jej wtedy, gdy połączenia nie da się uratować i świadomie decydujemy się śrubę odciąć, mając przygotowane nowe elementy i licząc się z ewentualną wymianą mocowania. Cięcie w okolicy przewodów hamulcowych, gum, mieszków i osłon niesie duże ryzyko ich uszkodzenia, więc według dobrych praktyk to nie jest metoda „poluzowywania”, tylko awaryjnego demontażu. Typowy błąd myślowy przy takich pytaniach polega na przekonaniu, że „więcej siły” albo „bardziej agresywne narzędzie” zawsze będzie skuteczniejsze. W nowoczesnej mechanice pojazdowej stawia się jednak na kontrolowane metody – podgrzewanie indukcyjne, chemiczne środki penetrujące, stopniowe nagrzewanie i chłodzenie. Chodzi o to, żeby uwolnić gwint przez rozszerzalność cieplną i rozbicie rdzy, a nie zniszczyć elementy zawieszenia dookoła. Dlatego młotek, rurhak czy szlifierka to raczej przykłady podejść siłowych, a nie profesjonalnych technik serwisowych, szczególnie przy współczesnych, delikatniejszych konstrukcjach zawieszenia.

Pytanie 35

Naprawę otworu, który w trakcie eksploatacji utracił wymiar nominalny, należy przeprowadzić metodą

A. lutowania.
B. nitowania.
C. tulejowania.
D. spawania.
Prawidłowo wskazana metoda to tulejowanie, bo właśnie w ten sposób w praktyce warsztatowej regeneruje się otwory, które w eksploatacji „rozbiły się”, wyrobiły albo utraciły wymiar nominalny. Tulejowanie polega na rozwierceniu lub roztoczeniu zużytego otworu do kontrolowanego, większego wymiaru, a następnie wprasowaniu lub wciśnięciu tulei naprawczej o odpowiednio dobranej średnicy zewnętrznej i wewnętrznej. Wewnętrzny wymiar tulei obrabia się potem z reguły do dokładnego wymiaru nominalnego, z odpowiednią tolerancją i chropowatością, tak żeby współpracujący element (np. sworzeń, wałek, czop) miał prawidłowy luz roboczy. W motoryzacji i ogólnie w mechanice jest to bardzo typowa technika: tulejuje się otwory w obudowach skrzyń biegów, w korpusach zwrotnic, w wahaczach, w gniazdach sworzni, a także np. gniazda łożysk w aluminiowych obudowach. Dobrą praktyką jest stosowanie tulei z materiału o odpowiednich właściwościach ślizgowych i wytrzymałościowych, czasem stosuje się tuleje brązowe, żeliwne albo stalowe z odpowiednią obróbką cieplną. Z mojego doświadczenia ważne jest też zachowanie prawidłowego pasowania: zwykle tuleja ma pasowanie wciskowe w korpusie (żeby się nie obracała), a wewnątrz zapewnia się pasowanie suwliwe lub ślizgowe dla współpracującego elementu. W normach i instrukcjach naprawczych producentów pojazdów często jest wprost zapisane „regeneracja otworu przez tulejowanie”, co potwierdza, że jest to metoda zgodna ze standardami serwisowymi i po prostu najbezpieczniejsza pod względem trwałości i powtarzalności wymiarowej.

Pytanie 36

Zużycie gładzi cylindrów mierzy się za pomocą

A. średnicówki czujnikowej.
B. suwmiarki modułowej.
C. głębokościomierza.
D. mikrometru.
Zużycie gładzi cylindrów to temat, przy którym bardzo łatwo się pomylić, jeśli patrzy się tylko na ogólne podobieństwo narzędzi pomiarowych. Cylinder pracuje w bardzo trudnych warunkach, a każdy nadmierny luz pomiędzy tłokiem a gładzią powoduje spadek kompresji, zwiększone zużycie oleju i hałas. Dlatego branżowym standardem jest pomiar średnicy cylindra i ocena jego kształtu za pomocą średnicówki czujnikowej, a nie narzędzi bardziej „uniwersalnych” lub mniej precyzyjnych. Suwmiarka modułowa, mimo że wygląda profesjonalnie i faktycznie ma szerokie zastosowanie w warsztacie, nie zapewnia wymaganej dokładności i powtarzalności przy pomiarze otworów o takiej długości jak cylinder. Suwmiarka ma dokładność rzędu dziesiątych milimetra, czasem lepszą, ale do oceny owalizacji czy stożkowatości cylindra potrzeba odczytów na poziomie setnych milimetra, a często porównywania kilku pomiarów w różnych płaszczyznach. To wykracza poza jej realne możliwości. Głębokościomierz również bywa mylący, bo kojarzy się z wymiarem „w głąb”. W silniku używamy go np. do sprawdzania wysokości progu zużycia, głębokości gniazd zaworowych czy wystawania tulei cylindra ponad blok, ale nie do pomiaru średnicy gładzi. On w ogóle nie jest przeznaczony do pomiaru średnic, tylko do pomiaru odległości w jednym kierunku, prostopadle do powierzchni odniesienia. Mikrometr zewnętrzny to z kolei bardzo precyzyjne narzędzie, jednak służy do pomiaru wałków, czopów, tłoków, sworzni itp., czyli elementów zewnętrznych, a nie otworów. W praktyce w remontach silników mikrometrem mierzysz tłok, a średnicówką czujnikową mierzoną średnicę cylindra. Typowym błędem myślowym jest założenie, że skoro mikrometr jest „najdokładniejszy”, to nadaje się do wszystkiego. Niestety nie – jego konstrukcja zwyczajnie nie pozwala wejść do środka cylindra i poprawnie oprzeć go w trzech punktach. Dobre podejście w diagnostyce to zawsze dobór narzędzia specjalnie do danego pomiaru. W przypadku gładzi cylindrów tylko średnicówka czujnikowa zapewnia pełną informację o średnicy, owalizacji i stożkowatości, zgodnie z praktyką warsztatów zajmujących się profesjonalną regeneracją silników spalinowych.

Pytanie 37

SEFI (SFI) to układ wtrysku

A. bezpośredniego.
B. wielopunktowego sekwencyjnego.
C. gaźnikowego.
D. jednopunktowego.
SEFI (SFI) bywa mylone z różnymi rodzajami układów zasilania, głównie dlatego, że w nazwie jest tylko skrót, a nie pełne rozwinięcie. Warto to sobie dobrze uporządkować. Po pierwsze, nie ma to nic wspólnego z układem gaźnikowym. Gaźnik to całkowicie mechaniczny sposób tworzenia mieszanki, oparty na podciśnieniu w gardzieli i dyszach paliwowych, bez indywidualnego sterowania dawką dla każdego cylindra. W SEFI dawkę paliwa i moment wtrysku wylicza elektroniczny sterownik silnika, a paliwo podawane jest przez wtryskiwacze, więc jest to zupełnie inna epoka techniki. Druga częsta pomyłka to kojarzenie SEFI z wtryskiem bezpośrednim. Wtrysk bezpośredni oznacza podawanie paliwa bezpośrednio do komory spalania, do cylindra, pod bardzo wysokim ciśnieniem, przez specjalne wtryskiwacze wysokociśnieniowe i pompę wysokiego ciśnienia. SEFI natomiast jest wtryskiem pośrednim – paliwo trafia do kanału dolotowego przy zaworze ssącym, a nie do cylindra. Kolejny błąd to utożsamianie SEFI z wtryskiem jednopunktowym. W jednopunktowym jest jeden wtryskiwacz w korpusie przepustnicy, który „obsługuje” wszystkie cylindry naraz, coś jak elektroniczny gaźnik. W SEFI każdy cylinder ma swój wtryskiwacz, a sterownik podaje paliwo sekwencyjnie, zgodnie z kolejnością zapłonu. Typowym błędem myślowym jest sprowadzanie wszystkich elektronicznych układów wtryskowych do jednego worka: „jak nie gaźnik, to pewnie bezpośredni” albo „jak elektroniczny, to jednopunktowy”. W praktyce, w nowoczesnej diagnostyce trzeba precyzyjnie rozróżniać: jednopunktowy, wielopunktowy równoległy i wielopunktowy sekwencyjny, bo od tego zależy sposób szukania usterek, interpretacja czasów wtrysku i korekt paliwowych. Dlatego przy SEFI zawsze pamiętamy: wielopunktowy, sekwencyjny, wtrysk pośredni do kolektora dolotowego, sterowany indywidualnie dla każdego cylindra.

Pytanie 38

Najczęściej stosowanym materiałem wykorzystywanym do produkcji odlewanych wałów korbowych jest

A. stal stopowa.
B. żeliwo białe.
C. żeliwo sferoidalne.
D. silumin.
Wybór żeliwa sferoidalnego na wały korbowe to w motoryzacji w zasadzie standard, szczególnie przy odlewach. Ten materiał łączy w sobie kilka cech, które są bardzo trudne do uzyskania jednocześnie w innych gatunkach żeliwa: wysoką wytrzymałość na rozciąganie, dobrą udarność, odporność na zmęczenie materiału i jednocześnie całkiem przyzwoitą lejność oraz obrabialność. Klucz tkwi w kształcie grafitu – w żeliwie sferoidalnym grafit występuje w postaci kuleczek, a nie płatków. Dzięki temu nie tworzy tak ostrych karbów materiałowych, przez co wał lepiej znosi zmienne obciążenia zginające i skręcające, które w silniku występują dosłownie przy każdym obrocie. Z mojego doświadczenia, w katalogach producentów części zamiennych przy wałach korbowych do silników wysokoprężnych, ciężarówek czy maszyn roboczych bardzo często znajdziesz oznaczenia typu EN-GJS (dawniej GGG) – to właśnie żeliwa sferoidalne o różnych klasach wytrzymałości. W praktyce oznacza to, że taki wał może być lżejszy niż klasyczny wał ze staliwa, a jednocześnie wystarczająco mocny i tańszy w produkcji seryjnej, bo odlewanie żeliwa jest technologicznie prostsze i bardziej powtarzalne. Dodatkowo żeliwo sferoidalne dobrze tłumi drgania skrętne, co jest bardzo ważne dla trwałości całego układu korbowo-tłokowego i komfortu pracy silnika. Producenci stosują też lokalne ulepszanie cieplne czopów wału (np. hartowanie indukcyjne), żeby poprawić odporność na zużycie przy współpracy z panewkami, a rdzeń wału nadal korzysta z dobrej ciągliwości żeliwa sferoidalnego. W nowoczesnych konstrukcjach to po prostu rozsądny kompromis między wytrzymałością, kosztem a łatwością produkcji i obróbki.

Pytanie 39

Przed wymontowaniem silnika z pojazdu, w pierwszej kolejności należy

A. spuścić olej z silnika.
B. odłączyć klemę akumulatora.
C. odłączyć przewody elektryczne.
D. odkręcić skrzynię biegów.
Właściwą pierwszą czynnością przed jakąkolwiek poważniejszą pracą przy pojeździe, a już szczególnie przed wymontowaniem silnika, jest odłączenie klem akumulatora – najczęściej zaczynamy od bieguna ujemnego. To jest podstawowa zasada BHP w mechanice pojazdowej i praktycznie w każdym podręczniku czy instrukcji serwisowej producent jasno się to podkreśla. Chodzi o wyeliminowanie ryzyka przypadkowego zwarcia, iskrzenia, uruchomienia rozrusznika, aktywacji rozrusznika przez uszkodzony przewód czy nawet niekontrolowanej pracy wentylatorów chłodnicy. W trakcie demontażu silnika pracujesz narzędziami metalowymi w bardzo ciasnej przestrzeni, dotykasz masy, przewodów zasilających rozrusznik, alternator, rozdzielasz wiązki elektryczne. Bez odłączonego akumulatora jedno nieuważne dotknięcie kluczem między plusem a masą może skończyć się mocnym łukiem elektrycznym, przypaleniem wiązki, a nawet pożarem komory silnika. W praktyce warsztatowej przyjmuje się prostą zasadę: zanim w ogóle zaczniesz cokolwiek rozłączać w instalacji elektrycznej, najpierw odłącz zasilanie, czyli akumulator. Dopiero potem można spokojnie spuszczać płyny eksploatacyjne, odłączać przewody elektryczne, paliwowe, chłodzenia czy odkręcać skrzynię biegów. Moim zdaniem dobrze jest też wyrobić w sobie nawyk, żeby po odłączeniu klem zabezpieczyć je przed przypadkowym dotknięciem bieguna (np. taśmą lub kapturkami). To niby drobiazg, ale w codziennej pracy w serwisie bardzo zwiększa bezpieczeństwo i porządek na stanowisku. W wielu procedurach producentów znajdziesz zapis: „Disconnect the battery before carrying out any work on the electrical or fuel system”, i to dokładnie jest ta zasada, której dotyczy to pytanie.

Pytanie 40

Oblicz koszt wymiany oleju silnikowego. Pojemność układu smarowania wynosi 5,0 dm3, koszt 1 dm3 oleju wynosi 25,00 zł, filtra oleju 35,00 zł. Czas potrzebny na wykonanie usługi to 0,5 godziny, a koszt 1 roboczogodziny wynosi 80 zł. Należy doliczyć podatek VAT w wysokości 23% dla części zamiennych i usług.

A. 217,25 zł
B. 264,45 zł
C. 140,00 zł
D. 175,00 zł
W tego typu zadaniu kluczowe jest poprawne rozdzielenie trzech elementów: kosztu części, kosztu robocizny oraz podatku VAT. Jeśli wybrałeś inną odpowiedź niż 217,25 zł, to prawdopodobnie na którymś z tych etapów coś się rozjechało. Typowy błąd polega na tym, że ktoś liczy tylko olej i filtr, zupełnie pomijając robociznę. Wtedy wychodzi mu 160 zł, ewentualnie dolicza VAT tylko do części i ląduje w okolicach 197 zł. To jest nierealne z punktu widzenia praktyki warsztatowej – usługa wymiany oleju zawsze obejmuje pracę mechanika, zajętość stanowiska, korzystanie z podnośnika, utylizację starego oleju. Kolejna pułapka to nieuwzględnienie podatku VAT albo doliczenie go tylko do jednego z elementów. W rzeczywistości i w zadaniach egzaminacyjnych VAT nalicza się od całej wartości netto, czyli razem od części i od robocizny, bo tak wygląda faktura w normalnym serwisie. Z mojego doświadczenia uczniowie często mnożą stawkę VAT tylko przez koszt oleju, zapominając o filtrze i roboczogodzinach, przez co wynik bywa zbyt niski. Zdarza się też odwrotna sytuacja: ktoś najpierw dolicza VAT do każdej pozycji osobno, potem znowu do całości, czyli de facto opodatkowuje tę samą kwotę dwa razy. To już w ogóle robi chaos. Dobra praktyka jest prosta: najpierw liczysz wartość netto materiałów (olej + filtr), potem wartość netto robocizny (czas × stawka), sumujesz to jako wartość netto całej usługi i dopiero na końcu mnożysz przez 1,23, żeby otrzymać kwotę brutto. Taki schemat przydaje się nie tylko przy wymianie oleju, ale przy każdej naprawie – od sprzęgła po układ hamulcowy. W zawodzie mechanika umiejętność poprawnego kosztorysowania jest równie ważna jak sama umiejętność wymiany części, bo klient musi dostać jasną, logiczną i zgodną z przepisami wycenę.
