Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 27 maja 2026 05:48
Data zakończenia: 27 maja 2026 06:07

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który z dwójników służy do zabezpieczania tyrystorów przed przepięciami komutacyjnymi?

A. B.

B. A.

C. D.

D. C.

Wybór odpowiedzi, który nie wskazuje na dwójnik RC, może prowadzić do nieporozumień w zakresie ochrony tyrystorów przed przepięciami komutacyjnymi. Ochrona tyrystorów jest kluczowym zagadnieniem w elektronice mocy, gdyż ich wyłączenie może generować znaczące przepięcia. Rezystory i kondensatory pełnią różne funkcje w układach elektronicznych, a ich niewłaściwe użycie może prowadzić do uszkodzeń komponentów. Wiele osób błędnie uważa, że tyrystory można zabezpieczyć stosując jedynie rezystory lub kondensatory osobno, co jest nieprawidłowe. Rezystor sam w sobie nie zareaguje na nagłe zmiany napięcia, a kondensator, chociaż jest w stanie absorbować energię, nie zredukuje energii wyzwalanej przez szybko zmieniające się napięcie. Dlatego kluczowe jest zrozumienie, że jedynie ich połączenie w formie dwójnika RC odpowiada za skuteczną ochronę. W praktyce, nieprawidłowy dobór elementów lub ich brak może prowadzić do niepożądanych zjawisk, takich jak przepięcia, które mogą uszkodzić zarówno tyrystory, jak i inne elementy obwodu. Niezrozumienie tego zagadnienia może skutkować nieefektywnością całego układu elektronicznego oraz zwiększoną awaryjnością systemów, w których stosowane są tyrystory.

Pytanie 2

Który z poniższych przyrządów pozwala na zidentyfikowanie przerwy w przewodzie PE techniką bezpośrednią?

A. Woltomierz

B. Detektor napięcia

C. Omomierz

D. Miernik upływu

Omomierz to przyrząd, który jest kluczowy w lokalizowaniu braków ciągłości przewodu ochronnego (PE) metodą bezpośrednią. Działa na zasadzie pomiaru oporu elektrycznego, co pozwala na zidentyfikowanie ewentualnych uszkodzeń lub przerw w przewodach. W praktyce, aby skutecznie wykorzystać omomierz, należy podłączyć jego zaciski do końców przewodu PE. Jeśli wartość mierzonego oporu jest bardzo wysoka lub wynosi nieskończoność, oznacza to, że występuje przerwa w ciągłości przewodu. W przypadku, gdy opór jest zgodny ze standardami (najczęściej < 1 Ω), można uznać, że przewód jest w dobrym stanie. W branży elektrycznej stosuje się omomierze zgodnie z normami, np. PN-EN 61557, które określają wymagania dotyczące pomiarów bezpieczeństwa. Dobrą praktyką jest regularne kontrolowanie systemu uziemiającego za pomocą omomierzy, aby zapewnić, że instalacja elektryczna spełnia normy bezpieczeństwa.

Pytanie 3

Korzystając z tabeli oceń, który wynik badania pozwala wyciągnąć pozytywny wniosek o stanie izolacji jednofazowej instalacji elektrycznej 230 V, 50 Hz.

Napięcie nominalne obwodu	Napięcie pomiarowe prądu stałego d.c.	Wymagana rezystancja izolacji
Napięcie nominalne obwodu	V	MΩ
SELV i PELV	250	≥ 0,5
do 500 V włącznie, w tym FELV	500	≥ 1,0
powyżej 500 V	1000	≥ 1,0

Wynik badania	Napięcie pomiarowe prądu stałego, kV	Rezystancja izolacji, kΩ
A.	230	1050
B.	250	500
C.	400	1100
D.	500	1000

A. C.

B. B.

C. D.

D. A.

Wybór innej odpowiedzi niż D wskazuje na pewne nieporozumienia dotyczące wymagań normatywnych związanych z izolacją instalacji elektrycznych. W przypadku instalacji jednofazowej o napięciu 230 V, standardy ustanawiają minimalne wymagania dotyczące rezystancji izolacji na poziomie 1,0 MΩ. Odpowiedzi inne niż D mogą sugerować, że użytkownik nie dostrzega znaczenia tych norm. Przykładowo, wybór odpowiedzi A lub B może być wynikiem błędnego założenia, że niższe wartości rezystancji są akceptowalne. Często w praktyce można spotkać się z sytuacjami, gdzie niewłaściwy pomiar lub interpretacja wyników prowadzi do błędnych wniosków, co z kolei może doprowadzić do decyzji o kontynuacji eksploatacji instalacji, która w rzeczywistości jest zagrożona. Warto zwrócić uwagę, że tylko odpowiednia rezystancja izolacji może zapewnić bezpieczeństwo użytkowników oraz sprawność urządzeń elektrycznych. W związku z tym, nieprzestrzeganie tych norm może prowadzić do poważnych konsekwencji, takich jak ryzyko porażenia prądem lub pożaru. Kluczową kwestią jest zrozumienie, że odpowiednie wartości rezystancji izolacji są podstawą do oceny stanu każdego systemu elektrycznego. Dlatego tak ważne jest, aby przy podejmowaniu decyzji korzystać z dokładnych danych i sprawdzać je zgodnie z obowiązującymi standardami.

Pytanie 4

W jakim przedziale powinno być nastawione zabezpieczenie przeciążeniowe silnika, którego tabliczkę znamionową przedstawiono na zdjęciu, jeśli wiadomo, że jego uzwojenia są zasilane z sieci 230/400 V, 50 Hz i połączone w gwiazdę?

A. (3,82 - 4,00) A

B. (1,95 - 2,20) A

C. (2,21 - 2,31) A

D. (3,40 - 3,80) A

Podane odpowiedzi, które nie mieszczą się w zakresie (2,21 - 2,31) A, są wynikiem nieprawidłowego rozumienia zasad obliczania prądów znamionowych oraz ustawiania zabezpieczeń przeciążeniowych. Kluczowym błędem jest brak uwzględnienia, że prąd znamionowy silnika przy zasilaniu 400 V wynosi 1,46 A, a zabezpieczenia przeciążeniowe powinny być ustawiane na poziomie 110-125% tego prądu. Z tego wynika, że dolna granica zabezpieczenia wynosi 1,606 A, a górna granica 1,825 A. Odpowiedzi, które sugerują wyższe wartości, mogą wynikać z nieprawidłowych założeń co do specyfiki silnika lub nieznajomości zasad doboru zabezpieczeń zgodnie z normami branżowymi. Typowym błędem jest przyjmowanie, że wartości prądów przy zasilaniu 230 V bądź nieprawidłowe zaokrąglenia lub interpretacje danych z tabliczki znamionowej są wystarczające do określenia odpowiednich ustawień. Istotne jest zrozumienie, że zabezpieczenia przeciążeniowe mają na celu ochronę urządzenia przed uszkodzeniem w wyniku przeciążenia, a nie mogą być ustawiane losowo bez uwzględnienia specyfiki silnika oraz warunków jego pracy. Z tego powodu przy doborze zabezpieczeń należy kierować się zarówno obliczeniami, jak i standardami branżowymi, takimi jak IEC 60947-4-1, które precyzują zasady doboru zabezpieczeń dla silników elektrycznych.

Pytanie 5

Na podstawie wyników pomiarów podanych w tabeli zlokalizuj uszkodzenie w układzie pokazanym na schemacie.

A. Uszkodzony kondensator Ck.

B. Rozszczelnienie lampy zapłonnika.

C. Upływ prądu w dławiku L.

D. Uszkodzony kondensator Cz.

Uszkodzony kondensator Ck to prawidłowa odpowiedź, ponieważ jego uszkodzenie ma kluczowy wpływ na zachowanie obwodu. W analizowanej sytuacji zauważamy, że moc pozostała na niezmienionym poziomie, co sugeruje, że dławik L nie miał wpływu na całkowity prąd obwodu. W przypadku kondensatora Cz, uszkodzenie tego elementu prowadziłoby do braku zapłonu świetlówki, co nie miało miejsca, gdyż świetlówka funkcjonuje poprawnie. Warto również zwrócić uwagę na to, że kondensator Ck, będąc połączonym równolegle z obciążeniem, wpływa na impedancję całego układu. Jego uszkodzenie w postaci zwarcia zmniejsza impedancję, co tłumaczy wzrost natężenia prądu. W praktyce, znajomość zasad działania kondensatorów i ich wpływu na obwody elektryczne jest kluczowa w diagnostyce usterek oraz w projektowaniu układów elektronicznych. W przypadku uszkodzenia kondensatorów, ich wymiana powinna być przeprowadzona zgodnie z normami bezpieczeństwa oraz zrozumieniem ich roli w całym układzie elektrycznym.

Pytanie 6

Skuteczność ochrony przeciwporażeniowej w sieci typu TN o napięciu 230/400 V jest zapewniona, gdy w czasie zwarcia L-PE (lub L-PEN) w odpowiednich warunkach środowiskowych dojdzie do

A. odłączenia obwodu przez przekaźnik termiczny

B. automatycznego wyłączenia zasilania

C. reakcji zabezpieczeń przednapięciowych

D. reakcji zabezpieczeń przeciwprzepięciowych

W przypadku sieci typu TN o napięciu 230/400 V, skuteczna ochrona przeciwporażeniowa w sytuacji zwarcia L-PE (lub L-PEN) polega na samoczynnym wyłączeniu zasilania. To działanie jest kluczowe dla minimalizacji ryzyka porażenia prądem elektrycznym, ponieważ szybkie odłączenie zasilania ogranicza czas narażenia ludzi na niebezpieczeństwo. W praktyce oznacza to, że w momencie wykrycia zwarcia, urządzenia zabezpieczające, takie jak wyłączniki różnicowoprądowe lub wyłączniki automatyczne, powinny natychmiast zareagować i przerwać dopływ prądu do obwodu. Zgodnie z normą PN-EN 60364, czas wyłączenia zasilania powinien być dostosowany do specyfiki instalacji oraz warunków środowiskowych. W wielu przypadkach czas reakcji zabezpieczeń powinien wynosić nie więcej niż 0,4 sekundy dla systemów zasilających o napięciu do 400 V. W praktyce, aby zapewnić bezpieczeństwo użytkowników, niezwykle istotne jest regularne sprawdzanie i konserwacja urządzeń zabezpieczających, co zapobiega ich niesprawności w sytuacjach awaryjnych. Samoczynne wyłączenie zasilania to więc fundamentalny element ochrony przeciwporażeniowej, który powinien być brany pod uwagę na etapie projektowania oraz eksploatacji instalacji elektrycznych.

Pytanie 7

Na rysunku przedstawiono

A. przekaźnik podnapięciowy.

B. przekaźnik termiczny.

C. przekładnik prądowy.

D. przekładnik napięciowy.

Wybór błędnej odpowiedzi sugeruje, że trochę nie rozumiesz funkcji i zastosowania różnych zabezpieczeń. Przykładowo, przekładnik napięciowy jest do mierzenia napięcia, a nie do ochraniania silników przed przeciążeniem. Działa tak, że przerabia wysokie napięcia na niższe, które są używane przez urządzenia pomiarowe czy systemy automatyki. Z kolei przekaźnik podnapięciowy zadziała tylko, gdy napięcie spadnie poniżej pewnego poziomu, co nie jest jego główną rolą. Jego główną funkcją jest ochrona obwodu przed zbyt niskim napięciem, a nie przed przeciążeniem. Przekaźnik termiczny różni się od innych przekaźników, które monitorują zmiany w natężeniu prądu. Często ludzie mylą te urządzenia i ich funkcje, co prowadzi do złego doboru zabezpieczeń. Dobrze jest znać różne typy przekaźników oraz ich zastosowania, bo to naprawdę pomaga w ochronie urządzeń elektrycznych. Myślę, że znajomość tych różnic jest kluczowa dla dobrej pracy w branży elektrycznej.

Pytanie 8

Silnik elektryczny trójfazowy o parametrach znamionowych: P_n = 4 kW, U_n = 400 V, cosφ_n = 0,8 i sprawności znamionowej 72% zabezpieczono wyłącznikiem jak na zamieszczonym rysunku. Na jaką wartość należy w tymwyłączniku nastawić zabezpieczenie przeciążeniowe?

A. 13 A

B. 10 A

C. 16 A

D. 11 A

Wybór niewłaściwej wartości zabezpieczenia przeciążeniowego ma swoje źródła w błędnych założeniach dotyczących obliczeń prądu znamionowego silnika trójfazowego. W przypadku odpowiedzi 16 A, 10 A czy 13 A, mogą pojawić się problemy z działaniem zabezpieczenia, które nie jest dostosowane do rzeczywistych potrzeb silnika. Wartość 16 A, mimo iż wydaje się wystarczająca, jest zbyt wysoka, co może prowadzić do braku skutecznej ochrony przed przeciążeniem. Silnik mógłby w takiej sytuacji pracować z prądem znacznie przekraczającym jego możliwości, co skutkowałoby uszkodzeniem. Z kolei wybór 10 A, chociaż bliższy rzeczywistym wartościom, jest nieco zbyt niski, co może prowadzić do zbyt częstego wyzwalania zabezpieczenia, tym samym obniżając efektywność pracy silnika. Odpowiedź 13 A również nie spełnia norm bezpieczeństwa, ponieważ nie uwzględnia odpowiednich marginesów, jakie powinny być stosowane w przypadku silników elektrycznych. Kluczowe jest, aby przy wyborze zabezpieczeń przeciążeniowych uwzględniać nie tylko wartość prądu znamionowego, ale także wszelkie zmienne, które mogą wpływać na obciążenia, takie jak chwilowe skoki prądu w momencie rozruchu silnika. Dzięki tym zasadom można znacznie wydłużyć żywotność urządzeń oraz zapewnić ich stabilne działanie.

Pytanie 9

Zamieszczone w tabeli wyniki pomiarów rezystancji izolacji uzwojeń trójfazowego silnika asynchronicznego o napięciu U_n = 400 V i prądzie I_n = 20 A świadczą o uszkodzeniu izolacji

Uzwojenie	Rezystancja izolacji między uzwojeniem a obudową kΩ
U1-U2	4 000
V1-V2	6 000
W1-W2	8 000

A. uzwojeń U1-U2 i V1-V2.

B. uzwojeń U1-U2 i W1-W2.

C. uzwojenia V1-V2.

D. uzwojenia U1-U2.

Odpowiedzi, które wskazują na uzwojenia V1-V2, W1-W2 oraz kombinacje tych uzwojeń, nie uwzględniają kluczowego elementu analizy rezystancji izolacji. Uzwojenia V1-V2 i W1-W2 mają znacznie wyższe wartości rezystancji izolacji wynoszące odpowiednio 6000 kΩ i 8000 kΩ, co sugeruje, że ich izolacja jest w dobrym stanie. To błędne podejście może wynikać z niepełnego zrozumienia zasadności norm dotyczących rezystancji izolacji, które jasno wskazują, że niższa wartość rezystancji wskazuje na potencjalne uszkodzenie. Wybierając uzwojenia na podstawie wyższej wartości rezystancji, można dojść do mylnego wniosku, że są one bardziej narażone na uszkodzenia. Może to prowadzić do nieuzasadnionych działań naprawczych, które nie rozwiązują rzeczywistego problemu, a jednocześnie generują dodatkowe koszty. W praktyce, zrozumienie i umiejętność interpretacji wyników pomiarów rezystancji izolacji jest kluczowe dla oceny stanu technicznego silników, co ma bezpośrednie przełożenie na bezpieczeństwo i efektywność operacyjną instalacji. Ignorowanie tego aspektu może prowadzić do poważnych awarii i zagrożenia dla bezpieczeństwa użytkowników oraz sprzętu.

Pytanie 10

Jakie jest minimalne zabezpieczenie, jakie powinien posiadać osprzęt instalacyjny przeznaczony do montażu instalacji elektrycznej w pomieszczeniach charakteryzujących się częstym występowaniem podwyższonej wilgotności oraz pylenia?

A. IP 00

B. IP 44

C. IP 22

D. IP 66

Odpowiedź IP 44 to dobry wybór. Oznacza, że osprzęt jest odporny na ciało stałe, które jest większe niż 1 mm, i nie przepuszcza wody. To sprawia, że nadaje się do miejsc, gdzie jest więcej wilgoci, jak w łazienkach czy kuchniach. W praktyce oznacza to, że możesz używać tego osprzętu tam, gdzie jest para wodna, kurz lub inne zanieczyszczenia. W pomieszczeniach przemysłowych, gdzie produkuje się dużo pyłu, IP 44 też się sprawdzi. Nasze normy, czyli IEC 60529, mówią, że IP 44 to dobry poziom ochrony, co jest istotne, żeby było bezpiecznie i trwało to dłużej. Ale jeśli potrzebujesz czegoś lepszego, to niektóre sytuacje mogą wymagać wyższych stopni ochrony, jak IP 54 czy IP 66. Jednak zazwyczaj IP 44 da radę w standardowych warunkach.

Pytanie 11

Którą z wymienionych wielkości można zmierzyć przyrządem pokazanym na rysunku?

A. Barwę światła.

B. Natężenie oświetlenia.

C. Strumień świetlny.

D. Poziom olśnienia.

Natężenie oświetlenia jest wielkością, którą możemy zmierzyć przy pomocy luksomierza, który jest przedstawiony na powyższym zdjęciu. Przyrząd ten jest zaprojektowany do określania ilości światła docierającego do danej powierzchni, co jest kluczowe w wielu zastosowaniach, od projektowania wnętrz po inżynierię oświetleniową. Luksomierze są powszechnie wykorzystywane w branży budowlanej i architektonicznej, gdzie odpowiedni poziom oświetlenia jest istotny dla komfortu użytkowników oraz efektywności pracy. Zgodnie z normami ISO, natężenie oświetlenia powinno być dostosowane do specyficznych warunków użytkowych, co czyni pomiar luksomierzem niezbędnym narzędziem dla architektów i projektantów. Na przykład, w biurach wymagane jest natężenie oświetlenia wynoszące od 300 do 500 luksów w zależności od typu wykonywanych zadań. To pokazuje, jak ważne jest precyzyjne określenie natężenia oświetlenia, aby zapewnić odpowiednie warunki pracy.

Pytanie 12

Jakim przewodem powinno się przeprowadzić instalację oświetlenia natynkowego na uchwytach w piwnicy budynku wielorodzinnego?

A. DYd

B. LgY

C. YDYt

D. YDY

Odpowiedź YDY jest prawidłowa, ponieważ przewód YDY to przewód jednożyłowy, który jest odpowiedni do instalacji oświetleniowych w obiektach budowlanych, w tym w piwnicach. Charakteryzuje się on trwałą izolacją z PVC, co zapewnia odporność na wilgoć oraz różnorodne chemikalia, które mogą występować w piwnicach. Przewód YDY jest elastyczny, co ułatwia jego montaż na uchwytach, a także jest zgodny z obowiązującymi normami, co czyni go odpowiednim do tego typu zastosowań. W praktyce, podczas montażu instalacji oświetleniowej w piwnicy, ważne jest, aby przewody były dobrze zabezpieczone przed uszkodzeniami mechanicznymi i wilgocią, co przewód YDY spełnia. Ponadto, ze względu na swoje właściwości, przewód YDY jest szeroko stosowany w różnych instalacjach elektrycznych, takich jak zasilanie oświetlenia w pomieszczeniach mieszkalnych oraz użytkowych. Zgodnie z normą PN-EN 60502-1, przewody te mogą być stosowane w instalacjach w pomieszczeniach narażonych na działanie wody, co podkreśla ich przydatność w kontekście instalacji w piwnicach.

Pytanie 13

W trakcie pomiarów impedancji pętli zwarcia obwodu gniazda jednofazowego 230 V przyrząd wskazał wartość Z_S = 4,5 Ω. Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć mierzony obwód, aby zapewnić ochronę przy uszkodzeniu, realizowaną przez samoczynne wyłączenie zasilania?

A. C.

B. A.

C. B.

D. D.

Odpowiedź A jest jak najbardziej trafna. Zabezpieczenie obwodu gniazda jednofazowego 230 V przy pomocy aparatu B10 świetnie chroni przed problemami, jakie mogą się pojawić w przypadku zwarcia. Z pomiarów impedancji pętli zwarcia wynika, że prąd zwarcia wynosi 51,11 A. Wyłącznik nadprądowy o charakterystyce B10 działa przy prądzie przynajmniej 10 A, co oznacza, że przy takim zwarciu jak to, zadziała prawie od razu. Warto zaznaczyć, że w sytuacjach, gdzie prąd rozruchowy jest wyższy, dobre praktyki sugerują użycie wyłączników C lub D, ale w tym przypadku B10 jest całkiem odpowiedni. Odpowiedni dobór wyłączników nadprądowych to klucz do bezpieczeństwa w instalacjach elektrycznych, więc trzeba to dobrze przemyśleć, analizując impedancję i obciążenie. W normach takich jak IEC ciągle przypomina się o tym, jak ważne jest, żeby stosować właściwe zabezpieczenia, aby zminimalizować ryzyko uszkodzeń przy ewentualnych awariach.

Pytanie 14

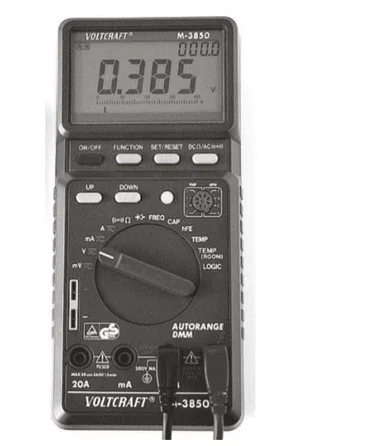

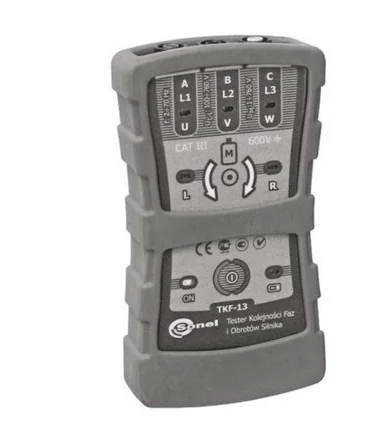

Którego z przedstawionych mierników należy użyć do pomiaru pojemności kondensatora rozruchowego silnika indukcyjnego jednofazowego metodą bezpośrednią?

A. D.

B. B.

C. A.

D. C.

Odpowiedź A jest poprawna, ponieważ multimetr z funkcją pomiaru pojemności (oznaczenie "CAP") jest odpowiednim narzędziem do bezpośredniego pomiaru pojemności kondensatora rozruchowego silnika indukcyjnego jednofazowego. Tego rodzaju kondensatory są kluczowe w zastosowaniach silników, ponieważ wspierają uruchamianie silnika, a ich ocena wymaga precyzyjnych pomiarów elektronicznych. Multimetry są niezwykle wszechstronne i mogą również mierzyć inne parametry, takie jak napięcie czy prąd, co sprawia, że stanowią podstawowe wyposażenie w warsztatach i laboratoriach elektronicznych. W praktyce, aby zmierzyć pojemność kondensatora, należy ustawić multimetr na odpowiedni zakres pomiarowy, podłączyć przewody do końcówek kondensatora, a następnie odczytać wartość pojemności. Standardy branżowe, takie jak IEC 61010, podkreślają znaczenie stosowania odpowiednich mierników do pomiaru parametrów elektrycznych, co przyczynia się do bezpieczeństwa i dokładności przeprowadzanych pomiarów.

Pytanie 15

Którego z przedstawionych na rysunkach urządzeń elektrycznych należy użyć jako zabezpieczenia silnika trójfazowego przed skutkami przeciążeń?

A. A.

B. C.

C. B.

D. D.

Wybór nieprawidłowej odpowiedzi może wynikać z nieporozumienia dotyczącego funkcji poszczególnych urządzeń elektrycznych. Stycznik modułowy, przedstawiony na rysunku B, nie jest przeznaczony do ochrony silników przed przeciążeniami, lecz służy głównie do załączania i wyłączania obwodów elektrycznych w systemach automatyki. Jego działanie opiera się na podziale obwodów, a nie na monitorowaniu temperatury silnika, co sprawia, że nie jest w stanie efektywnie zabezpieczyć silnika przed przegrzaniem. Również przekaźnik, który możemy zobaczyć na rysunku C, ma zastosowanie w detekcji i kontrolowaniu stanu obwodów, ale nie jest przystosowany do bezpośredniego zabezpieczania silników przed przeciążeniem. Jego rola jest bardziej związana z sygnalizowaniem stanu obwodu niż z jego ochroną. Z kolei wyłącznik nadprądowy, przedstawiony na rysunku D, jest używany do ochrony przed zwarciami i przeciążeniami, ale jego działanie jest oparte na pomiarze prądu, a nie na monitorowaniu temperatury. Zrozumienie, w jaki sposób każde z tych urządzeń funkcjonuje oraz jakie ma zastosowanie, jest kluczowe w projektowaniu systemów zabezpieczeń. Użycie niewłaściwego urządzenia może prowadzić do sytuacji, w której silnik jest narażony na uszkodzenia, co może skutkować poważnymi konsekwencjami finansowymi i operacyjnymi.

Pytanie 16

Jakie mogą być przyczyny nadmiernego iskrzenia szczotek na pierścieniach w silniku pierścieniowym?

A. Brakiem symetrii napięć zasilających.

B. Zbyt słabym dociskiem szczotek do pierścieni

C. Nieprawidłową kolejnością faz.

D. Zbyt wysoką temperaturą otoczenia.

Zbyt słaby docisk szczotek do pierścieni jest kluczowym czynnikiem, który może prowadzić do nadmiernego iskrzenia w silniku pierścieniowym. Właściwy docisk szczotek zapewnia odpowiedni kontakt elektryczny między szczotkami a pierścieniami, co jest niezbędne do prawidłowego działania silnika. Niewystarczający docisk skutkuje nieregularnym przewodnictwem i zwiększonym oporem, co prowadzi do miejscowego przegrzewania się i iskrzenia. Praktyczne przykłady z przemysłu pokazują, że regularne kontrole i właściwa konserwacja komponentów silnika, w tym szczotek i pierścieni, są kluczowe dla utrzymania efektywności pracy oraz minimalizacji uszkodzeń. W branży stosuje się standardy takie jak ISO 9001, które kładą nacisk na ciągłe doskonalenie procesów produkcyjnych, w tym również na monitorowanie stanu technicznego urządzeń. Dbałość o odpowiedni docisk szczotek może znacznie wydłużyć żywotność silnika oraz zminimalizować koszty eksploatacji.

Pytanie 17

Wskaźnikuj najprawdopodobniejszą przyczynę nietypowego brzęczenia wydobywającego się z kadzi działającego transformatora energetycznego?

A. Drgania skrajnych blach rdzenia

B. Praca na biegu jałowym

C. Nieszczelność kadzi transformatora

D. Niesymetryczność obciążenia

Te drgania blach w rdzeniu transformatora to chyba główny powód, dla którego słychać to nienormalne brzęczenie, gdy on pracuje. Rdzeń składa się z cienkich blach, które są połączone, żeby zminimalizować straty energii i zjawisko histerezy. Kiedy transformator działa, zmieniające się pole magnetyczne może powodować drgania tych blach. Jak blachy nie są odpowiednio spasowane albo mają jakieś wady produkcyjne, to mogą zacząć rezonować, co prowadzi do tych nieprzyjemnych dźwięków. Moim zdaniem, żeby ograniczyć te drgania, warto regularnie konserwować transformatory i sprawdzać jakość tych blach, zwłaszcza według norm IEC 60076. Dobrze wykonany rdzeń i jego fachowy montaż mogą naprawdę wpłynąć na to, jak cicho i efektywnie pracuje transformator, co ma spore znaczenie w systemach energetycznych, gdzie hałas może być problematyczny.

Pytanie 18

W układzie zasilania silnika, którego schemat przedstawiono na rysunku, uszkodzeniu uległ stycznik Q11. Której kategorii użytkowania powinien być stycznik przeznaczony do wymiany uszkodzonego?

A. DC-3

B. DC-1

C. AC-1

D. AC-3

Stycznik Q11 jest kluczowym elementem w układzie zasilania silnika elektrycznego, którego zadaniem jest załączanie i wyłączanie zasilania. Kategoria AC-3 jest przeznaczona dla styczników, które pracują z silnikami klatkowymi przy pełnym obciążeniu. W kontekście praktycznym, zastosowanie styczników AC-3 zapewnia bezpieczeństwo i efektywność działania silników, umożliwiając ich płynne uruchamianie oraz zatrzymywanie bez ryzyka uszkodzenia. Zgodnie z normą IEC 60947-4-1, styczniki powinny być dobrane w oparciu o charakterystykę obciążenia, a dla silników klatkowych, AC-3 jest normą obowiązującą ze względu na wymagania dotyczące rozruchu i ciśnienia prądu. W efekcie, wybór stycznika AC-3 do wymiany w przypadku Q11 nie tylko spełnia normy, ale także zapewnia długoterminowe i niezawodne działanie całego układu. Przykładem zastosowania stycznika tej kategorii mogą być maszyny przemysłowe, gdzie silniki potrzebują częstego włączania i wyłączania, co sprawia, że odpowiedni dobór stycznika jest kluczowy dla ich trwałości.

Pytanie 19

Na której z przedstawionych na rysunkach tablic bezpieczeństwa powinien znajdować się napis "Nie załączać – pracują ludzie"?

A. D.

B. A.

C. C.

D. B.

Tablica C jest poprawnym oznakowaniem, ponieważ jej symbol ostrzegawczy z piorunem na czerwonym tle z białym paskiem na dole wyraźnie wskazuje na zakaz działania. Zgodnie z przepisami BHP, takie oznaczenia są stosowane w miejscach, gdzie istnieje ryzyko wystąpienia niebezpieczeństwa dla osób znajdujących się w pobliżu. W przypadku, gdy w danym obszarze pracują ludzie, kluczowe jest, aby zapewnić im bezpieczeństwo poprzez wyraźne oznaczenie strefy, w której urządzenia nie powinny być załączane. Przykłady stosowania takich oznaczeń można znaleźć w halach produkcyjnych, gdzie operatorzy maszyn są zobowiązani do przestrzegania zasad bezpieczeństwa. Użycie odpowiednich symboli i kolorów nie tylko spełnia wymogi prawne, ale także przyczynia się do kultury bezpieczeństwa w miejscu pracy, co ma znaczenie na każdym etapie działalności przemysłowej. Dobre praktyki wskazują, że tablice ostrzegawcze powinny być łatwe do zauważenia i zrozumienia, co w przypadku tablicy C zostało spełnione.

Pytanie 20

Na wartość impedancji pętli zwarcia w systemie sieciowym TN-C mają wpływ

A. pole przekroju poprzecznego żył przewodów

B. rodzaj zamontowanych ochronników przeciwprzepięciowych

C. wytrzymałość napięciowa izolacji przewodów

D. liczba zamontowanych ochronników przeciwprzepięciowych

Wybór niewłaściwej odpowiedzi, związany z ilością lub typem ochronników przeciwprzepięciowych, wskazuje na niepełne zrozumienie wpływu, jaki mają te elementy na impedancję pętli zwarcia. Ochronniki przeciwprzepięciowe są istotne dla zabezpieczenia przed przepięciami, ale nie mają wpływu na wartość impedancji pętli zwarcia, ponieważ ich zadaniem jest ochrona przed nagłymi wzrostami napięcia, a nie zarządzanie przepływem prądu w normalnych warunkach. W kontekście wytrzymałości napięciowej izolacji przewodów, warto zauważyć, że ta cecha odnosi się do zdolności materiału do wytrzymywania określonych wartości napięcia bez uszkodzeń, co nie ma bezpośredniego związku z impedancją pętli zwarcia. Ponadto, niewłaściwe zrozumienie roli przekroju żył w aspekcie bezpieczeństwa elektrycznego może prowadzić do błędnych decyzji projektowych, co skutkuje nieodpowiednim doborze komponentów w instalacji. Należy pamiętać, że zarówno analiza impedancji pętli zwarcia, jak i dobór chroniących elementów powinny być zrealizowane zgodnie z obowiązującymi normami, co zapewnia nie tylko funkcjonalność, ale i bezpieczeństwo całego systemu elektrycznego.

Pytanie 21

W celu sprawdzenia poprawności działania dwóch wyłączników różnicowoprądowych EFI-2 25/0,03 zmierzono ich różnicowe prądy zadziałania. Na podstawie wyników pomiarów zamieszczonych w tabeli określ poprawność działania tych wyłączników.

Wyłącznik różnicowoprądowy	Zmierzony prąd różnicowy I_Δ mA
1	35
2	25

A. Oba wyłączniki sprawne.

B. 1 – sprawny, 2 – niesprawny.

C. Oba wyłączniki niesprawne.

D. 1 – niesprawny, 2 – sprawny.

Wiele błędnych odpowiedzi wynika z nieporozumień dotyczących zasad działania wyłączników różnicowoprądowych. Często mylnie zakłada się, że jeśli wyłącznik zadziałał przy wartości prądu innej niż jego nominalna, to jest on sprawny, co jest absolutnie nieprawdziwe. Wyłącznik różnicowoprądowy powinien zadziałać przy maksymalnej wartości prądu różnicowego, która w tym przypadku wynosi 30 mA. Zadziałanie wyłącznika nr 1 przy wartości 35 mA oznacza, że nie spełnia on norm i stanowi zagrożenie dla użytkowników. Warto także zwrócić uwagę na powiązania między różnymi parametrami wyłączników a standardami bezpieczeństwa. Zastosowanie wyłączników, które działają przy wartościach prądów różnicowych wyższych niż wymagane, narusza zasady BHP i może prowadzić do tragicznych skutków. Ponadto, w odpowiedziach, które sugerują, że oba wyłączniki są niesprawne lub oba sprawne, brakuje właściwej analizy parametrów zadziałania. Każdy wyłącznik powinien być oceniany indywidualnie na podstawie przeprowadzonych testów, a nie na podstawie ogólnych założeń, co jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznych.

Pytanie 22

Jaka jest maksymalna wartość skuteczna napięcia przemiennego, która może być wykorzystana do zasilania lamp oświetleniowych umieszczonych w strefie 0 łazienki?

A. 25 V

B. 12 V

C. 30 V

D. 60 V

Maksymalna dopuszczalna wartość skuteczna napięcia przemiennego do zasilania lamp oświetleniowych zainstalowanych w strefie 0 łazienki wynosi 12 V. Strefa 0 to obszar, w którym istnieje bezpośrednie ryzyko kontaktu z wodą, co stwarza większe zagrożenie porażeniem prądem. Z tego powodu normy elektryczne, takie jak PN-IEC 60364, nakładają restrykcje na używanie napięcia w tych strefach. Użycie niskiego napięcia, takiego jak 12 V, minimalizuje ryzyko wystąpienia niebezpiecznych sytuacji, które mogłyby prowadzić do porażenia prądem. W praktyce, lampy LED, które są zaprojektowane do pracy w takich warunkach, zwykle wykorzystują zasilacze transformujące napięcie sieciowe na 12 V, a ich instalacja jest zgodna z zasadami ochrony przeciwporażeniowej. Ponadto, stosowanie niskonapięciowych źródeł światła w strefie 0 jest nie tylko zgodne z przepisami, ale również sprzyja efektywności energetycznej oraz wydłuża żywotność urządzeń oświetleniowych.

Pytanie 23

Wystąpienie zwarcia przewodu neutralnego z ochronnym w oprawie oświetleniowej zainstalowanej na stałe w przedstawionej instalacji elektrycznej spowoduje zadziałanie wyłącznika oznaczonego symbolem

A. P301 40A

B. S301 B16

C. P301 25A

D. S304 C25

Poprawna odpowiedź to P301 25A, ponieważ w przypadku zwarcia przewodu neutralnego z ochronnym w instalacji elektrycznej, kluczowym elementem ochrony jest wyłącznik różnicowoprądowy. Wyłącznik ten, oznaczony symbolem P301 25A 30mA, jest zaprojektowany do detekcji różnicy prądów między przewodami fazowymi a neutralnym, co w przypadku uszkodzenia instalacji może prowadzić do niebezpiecznych sytuacji. W momencie wystąpienia zwarcia, prąd różnicowy przekracza ustaloną wartość, co powoduje natychmiastowe odcięcie zasilania. Takie działanie jest niezwykle istotne dla ochrony użytkowników przed porażeniem prądem elektrycznym. Zgodnie z normami, takimi jak PN-EN 61008-1, wyłączniki różnicowoprądowe powinny być stosowane w obwodach, gdzie istnieje ryzyko kontaktu z wodą lub innymi przewodnikami. Przykładem zastosowania może być oświetlenie w łazienkach, gdzie obecność wody zwiększa ryzyko porażenia. Dlatego prawidłowe dobranie wyłącznika, takiego jak P301 25A, jest kluczowe dla zapewnienia bezpieczeństwa.

Pytanie 24

Który z poniższych środków ostrożności nie jest wymagany do bezpiecznego przeprowadzenia prac na linii napowietrznej odłączonej od zasilania?

A. Używanie sprzętu izolacyjnego

B. Zarządzanie pracą w grupie

C. Uziemienie odłączonej linii

D. Ogrodzenie obszaru pracy

Odpowiedź 'Stosowanie sprzętu izolacyjnego' jest prawidłowa, ponieważ w przypadku prac przy linii napowietrznej, która jest wyłączona spod napięcia, nie ma konieczności stosowania sprzętu izolacyjnego. Sprzęt izolacyjny, taki jak rękawice i narzędzia, jest niezbędny w sytuacjach, gdy istnieje ryzyko wystąpienia wysokiego napięcia. W przypadku linii, która jest bezpiecznie wyłączona, nie ma takiego ryzyka, co oznacza, że użycie sprzętu izolacyjnego nie jest wymagane. Mimo to, w praktyce zaleca się stosowanie sprzętu ochronnego dla pewności, zwłaszcza gdy pracownicy nie mają pełnej pewności co do stanu instalacji. Dodatkowo, w wielu branżach stosuje się zasady BHP, które zalecają zachowanie ostrożności i przygotowanie do ewentualnych awarii, nawet gdy urządzenia są wyłączone. Standardy, takie jak normy ISO i PN, podkreślają znaczenie bezpieczeństwa pracy oraz stosowania odpowiednich procedur i praktyk przy wszelkich czynnościach związanych z energią elektryczną.

Pytanie 25

Jakiego składnika nie może mieć kabel zasilający do rozdzielnicy głównej w pomieszczeniu przemysłowym uznawanym za niebezpieczne pod kątem pożaru?

A. Zewnętrznego oplotu włóknistego

B. Powłoki polietylenowej

C. Żył aluminiowych

D. Pancerza stalowego

Zewnętrzny oplot włóknisty w kablach zasilających nie jest zalecany w pomieszczeniach przemysłowych, które są klasyfikowane jako niebezpieczne pod względem pożarowym, ponieważ może on stanowić dodatkowe źródło łatwopalne. W takich środowiskach ważne jest, aby stosować zabezpieczenia, które minimalizują ryzyko pożaru. Zamiast oplotu włóknistego, lepszym rozwiązaniem są materiały odporniejsze na działanie wysokich temperatur oraz ognia, takie jak pancerz stalowy lub powłoka polietylenowa, które zapewniają lepszą ochronę mechaniczną oraz zabezpieczenie przed uszkodzeniami. Przykładem zastosowania mogą być różnego rodzaju zakłady przemysłowe, w których występują substancje łatwopalne, takie jak chemikalia, co wymusza na projektantach instalacji elektrycznych przestrzeganie standardów, takich jak norma IEC 60079 dotycząca urządzeń elektrycznych przeznaczonych do pracy w atmosferze wybuchowej. Wybór odpowiednich kabli zasilających jest kluczowy dla zapewnienia bezpieczeństwa pracy i ochrony mienia.

Pytanie 26

Jaką czynność powinno się wykonać w trakcie oględzin urządzenia napędowego z silnikiem pierścieniowym podczas jego pracy?

A. Sprawdzenie połączeń elementów urządzenia

B. Sprawdzenie poziomu drgań

C. Ocena stanu pierścieni ślizgowych

D. Ocena stanu szczotek i szczotkotrzymaczy

Sprawdzenie poziomu drgań jest kluczowym elementem oceny stanu technicznego urządzenia napędowego z silnikiem pierścieniowym. Drgania mogą być wskaźnikiem wielu problemów, takich jak niewyważenie wirnika, luzy w łożyskach czy nieprawidłowe ustawienie osi. Monitorowanie drgań podczas pracy urządzenia pozwala na wczesne wykrycie tych problemów i podjęcie działań naprawczych, co może znacznie wydłużyć żywotność maszyny. W praktyce, stosuje się różne metody pomiaru drgań, w tym analizatory drgań, które mogą dostarczyć szczegółowych informacji na temat amplitudy, częstotliwości oraz charakterystyki drgań. Zgodnie z normami ISO 10816, ocena drgań powinna być wykonywana regularnie, a wyniki należy porównywać z wartościami granicznymi, aby określić stan techniczny urządzenia. Dobra praktyka w branży mechanicznej zaleca prowadzenie dokumentacji pomiarów, co umożliwia śledzenie zmian w czasie i diagnozowanie potencjalnych usterek.

Pytanie 27

Które z przedstawionych urządzeń jest przeznaczone do zabezpieczenia silnika trójfazowego przed przeciążeniem?

A. A.

B. B.

C. C.

D. D.

Urządzenie oznaczone jako C to przekaźnik termiczny, który stanowi kluczowy element w ochronie silników trójfazowych przed przeciążeniem. Jego działanie opiera się na monitorowaniu prądu pobieranego przez silnik. Gdy prąd przekracza ustalony poziom przez określony czas, przekaźnik automatycznie wyłącza zasilanie, minimalizując ryzyko uszkodzenia silnika. Zastosowanie przekaźnika termicznego jest zgodne z normami IEC 60947-4-1, które regulują kwestie dotyczące bezpieczeństwa obwodów elektrycznych. W praktyce, przekaźniki termiczne są powszechnie stosowane w różnych aplikacjach, takich jak pompy, wentylatory czy kompresory, gdzie zapewniają efektywną ochronę przed skutkami przeciążeń. Warto również zauważyć, że regularne testowanie i konserwacja tych urządzeń jest kluczowe dla ich niezawodności i długowieczności. Dlatego, inwestując w przekaźniki termiczne, przedsiębiorstwa nie tylko dbają o bezpieczeństwo, ale także o ciągłość operacyjną swoich procesów.

Pytanie 28

W jakim układzie sieciowym wyłączniki różnicowoprądowe nie mogą być używane jako elementy ochrony przed porażeniem w przypadku awarii?

A. IT

B. TN-C

C. TN-S

D. TT

Wybór układów TT, TN-S i IT jako potencjalnych odpowiedzi na pytanie może wynikać z niewłaściwego zrozumienia zasad ochrony przeciwporażeniowej oraz działania wyłączników różnicowoprądowych. W systemie TT, neutralny przewód jest oddzielony od przewodu ochronnego. W przypadku uszkodzenia, WRP może skutecznie wykryć prąd upływowy, co pozwala na szybką reakcję i odłączenie obwodu. Podobnie w układzie TN-S, gdzie przewody PE i N są oddzielone, WRP działa właściwie, zapewniając ochronę przed porażeniem elektrycznym. W systemie IT, brak uziemienia w przewodzie neutralnym sprawia, że WRP również może działać, jednakże wymaga to specyficznego nadzoru i dodatkowych mechanizmów zabezpieczeń. Osoby myślące, że WRP można stosować w każdym typie sieci, mogą nie rozumieć, że jego skuteczność zależy od prawidłowego uziemienia oraz separacji obwodów. Ostatecznie, kluczem do bezpieczeństwa w systemach elektrycznych jest nie tylko zastosowanie odpowiednich urządzeń zabezpieczających, ale również właściwe projektowanie i wykonawstwo instalacji elektrycznych zgodnie z aktualnymi normami i standardami, takimi jak PN-IEC 60364.

Pytanie 29

Wskaż miernik do wykonania kompletnych okresowych pomiarów eksploatacyjnych instalacji elektrycznej w budynku mieszkalnym.

A. A.

B. D.

C. B.

D. C.

Odpowiedź A jest poprawna, ponieważ miernik wielofunkcyjny jest niezbędnym narzędziem do przeprowadzania kompleksowych pomiarów eksploatacyjnych instalacji elektrycznych w budynkach mieszkalnych. Umożliwia on dokładne pomiary takich parametrów jak rezystancja izolacji, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. Zgodnie z normą PN-EN 61557, regularne pomiary rezystancji izolacji powinny być przeprowadzane w celu oceny stanu technicznego instalacji elektrycznej. Miernik ten wykrywa również błędy w ciągłości obwodów, co jest istotne dla prawidłowego funkcjonowania instalacji oraz zapobiegania zagrożeniom elektrycznym. Dodatkowo, testowanie wyłączników różnicowoprądowych (RCD) za pomocą tego urządzenia pozwala na weryfikację ich działania, co jest wymagane przez przepisy prawa budowlanego i normy bezpieczeństwa. W praktyce, wykonując okresowe pomiary z użyciem miernika wielofunkcyjnego, można skutecznie identyfikować potencjalne zagrożenia i zapewnić bezpieczeństwo instalacji elektrycznej.

Pytanie 30

Korzystając z danych zamieszczonych w tabeli wyznacz, wartość rezystancji jednej żyły przewodu YDY 3×2,5 mm² o długości 100 m.

Dane techniczne przewodu YDY
Ilość i przekrój znamionowy żył	Grubość znamionowa izolacji	Max. rezystancja żył	Orientacyjna masa przewodu o długości 1 km
mm²	mm	Ω/km	kg/km
2x1	0,8	18,1	81
2x1,5	0,8	12,1	97
2x2,5	0,8	7,41	125
2x4	0,9	4,61	176
2x6	0,9	3,08	228
3x1	0,9	18,1	96
3x1,5	0,9	12,1	116
3x2,5	0,9	7,41	153

A. 741,0 Ω

B. 7,410 Ω

C. 74,10 Ω

D. 0,741 Ω

Odpowiedź '0,741 Ω' jest jak najbardziej trafna! Dobrze, że wziąłeś pod uwagę długość przewodu, bo 100 m to tak naprawdę 1/10 km. Obliczenia rezystancji dla przewodów miedzianych można znaleźć w normach, a te mówią, że dla 2,5 mm² rezystancja na kilometr to około 7,41 Ω. Wiadomo, że jeśli mamy 100 m, to musimy to przeliczyć na 0,741 Ω. W inżynierii elektrycznej takie obliczenia są mega ważne, bo pomagają zrozumieć, jak minimalizować straty energii i dobierać odpowiednie zabezpieczenia. Właściwe przeliczenia pomagają w efektywności energetycznej. Formuła R = ρ * (L / A) to standardowy sposób podejścia, który powinien być znany każdemu, kto projektuje instalacje elektryczne. Dzięki temu cały system działa lepiej.

Pytanie 31

Aby przygotować instalację elektryczną oświetlenia do przeprowadzenia pomiarów rezystancji izolacji, konieczne jest odłączenie zasilania oraz

A. otworzyć łączniki instalacyjne i wkręcić żarówki

B. zamknąć łączniki instalacyjne i wykręcić żarówki

C. zamknąć łączniki instalacyjne i wkręcić żarówki

D. otworzyć łączniki instalacyjne i wykręcić żarówki

Otwieranie łączników i wkręcanie żarówek nie jest mądrym pomysłem, bo może to prowadzić do sporych niebezpieczeństw podczas pomiarów rezystancji izolacji. Jak otworzysz łączniki, to instalacja może się niechcący włączyć, co stwarza ryzyko porażenia prądem lub uszkodzenia sprzętu. Wkręcanie żarówek w tym przypadku to zły ruch, bo może to prowadzić do nieplanowanych połączeń elektrycznych, które mogą być niebezpieczne i generować nieoczekiwane napięcia. Pamiętaj, że przy pomiarach izolacji istotne jest, by cała instalacja była odłączona od zasilania. Zgodnie z normą PN-IEC 60079, podstawową zasadą bezpieczeństwa jest unikanie pracy na sprzęcie pod napięciem. Z tego powodu odpowiedzi sugerujące otwieranie łączników są po prostu niezgodne z najlepszymi praktykami. Zawsze, gdy robisz pomiary elektryczne, kluczowe jest, aby podjąć wszelkie środki ostrożności i odpowiednio przygotować instalację, żeby zminimalizować ryzyko niebezpieczeństw.

Pytanie 32

Aby uzyskać widoczną przerwę w obwodzie elektrycznym, należy użyć

A. przekaźnika

B. stycznika

C. odłącznika

D. wyłącznika

Wyłącznik, stycznik i przekaźnik to urządzenia, które pełnią różne funkcje w obwodach elektrycznych, ale nie są odpowiednie do zapewnienia widocznej przerwy. Wyłącznik to urządzenie, które może być używane do włączania i wyłączania obwodu, lecz nie gwarantuje fizycznej, wizualnej separacji od źródła zasilania. Z kolei stycznik, często stosowany w automatyce, służy do zdalnego włączania i wyłączania obwodów, ale również nie zapewnia widoczności przerwy, co jest kluczowe w kontekście bezpieczeństwa podczas prac serwisowych. Przekaźnik działa na zasadzie przekazywania sygnałów i kontrolowania innych obwodów, jednak nie jest to urządzenie, które można zastosować jako widoczne odłączenie zasilania. Powszechny błąd w myśleniu polega na tym, że niektóre osoby mylą te urządzenia, zakładając, że każde z nich może pełnić rolę odłącznika. W rzeczywistości odpowiednie urządzenie musi nie tylko wyłączyć obwód, ale także wizualnie potwierdzić tę operację, co ma kluczowe znaczenie w kontekście norm bezpieczeństwa, takich jak PN-EN 60204-1. Dlatego, aby zapewnić bezpieczeństwo, konieczne jest stosowanie odłączników w odpowiednich zastosowaniach.

Pytanie 33

Który element osprzętu kablowego przedstawiono na ilustracji?

A. Mufę przelotową.

B. Głowicę.

C. Złączkę.

D. Mufę rozgałęźną.

Wydaje mi się, że wybranie mufy rozgałęźnej, mufy przelotowej albo złączki jako odpowiedzi na to pytanie to jednak jakieś nieporozumienie. Mufa rozgałęźna jest do łączenia różnych kabli, więc jest przydatna, gdy trzeba rozdzielać energię do różnych obwodów. Mufa przelotowa za to służy do łączenia dwóch kawałków kabla, co jest zupełnie inną funkcją niż głowica, która dotyczy końcówki kabla. A złączki, no cóż, to elementy do łączenia przewodów w instalacjach elektrycznych, ale nie służą do kończenia kabli energetycznych. Wiele osób myli te funkcje i nie dostrzega, że każdy z tych elementów ma swoje specyficzne zastosowanie. Dobrze jest rozumieć te różnice, bo w projektowaniu i montażu systemów elektroenergetycznych niezawodność i bezpieczeństwo to naprawdę kluczowe sprawy. Jeśli bagatelizuje się te różnice, to ryzyko awarii w sieciach może wzrosnąć.

Pytanie 34

W instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S obwody gniazd zasilanych napięciem 230 V zabezpieczone są aparatami S301 B16. W trakcie pomiarów kontrolnych zmierzono impedancję pętli zwarcią tych obwodów i wyniki pomiarów zamieszczono w tabeli. Zakładając, że błąd miernika można pominąć, w którym obwodzie otrzymano negatywny wynik pomiaru?

Warunek poprawności pomiaru: \( Z_s \cdot I_a \leq U_0 \)

Nazwa obwodu	Wartość impedancji pętli zwarcia, Ω
G1	2,55
G2	2,90
G3	2,66
G4	2,87

A. G2

B. G4

C. G3

D. G1

Odpowiedź G2 jest prawidłowa, ponieważ w instalacjach elektrycznych przy zastosowaniu układu TN-S, kluczowe znaczenie ma impedancja pętli zwarcia, która powinna być zachowana w określonych granicach, aby zapewnić bezpieczeństwo użytkowników i prawidłowe działanie zabezpieczeń. W przypadku obwodu G2 zmierzona impedancja pętli zwarcia była zbyt wysoka, co może prowadzić do niewłaściwego działania zabezpieczeń, takich jak wyłączniki nadprądowe. W praktyce oznacza to, że w momencie zwarcia, prąd nie osiągnie wymaganej wartości, aby wyłączyć obwód, co stwarza ryzyko pożaru lub porażenia prądem. Zgodnie z normą PN-IEC 60364, impedancja pętli zwarcia powinna być dobrana tak, aby w przypadku zwarcia prąd płynący przez zabezpieczenie był wystarczający do jego zadziałania. Odpowiednie pomiary i ich analiza są kluczowe w projektowaniu i modernizacji instalacji elektrycznych.

Pytanie 35

Jakie jest maksymalne dopuszczalne wartości impedancji pętli zwarcia w instalacji elektrycznej o napięciu nominalnym 230 V działającej w układzie TN-S, zabezpieczonej wyłącznikiem nadprądowym C16, aby zapewnić samoczynne wyłączenie zasilania jako środek ochrony przeciwporażeniowej w przypadku awarii?

A. 0,71 Ω

B. 4,79 Ω

C. 1,43 Ω

D. 2,87 Ω

Wybór innych wartości impedancji pętli zwarcia, takich jak 2,87 Ω, 0,71 Ω lub 4,79 Ω, może wynikać z nieporozumień dotyczących zasad ochrony przeciwporażeniowej i obliczeń związanych z maksymalnym prądem zwarciowym. Przykładowo, odpowiadając 2,87 Ω, użytkownik mógł przyjąć, że taka wartość jest wystarczająca do zadziałania wyłącznika, jednak przy wyłączniku C16 i napięciu 230 V, wartość ta nie zapewnia optymalnej ochrony. Rzeczywisty prąd zwarciowy przy tej impedancji byłby niższy aniżeli minimalna wartość potrzebna do uruchomienia wyłącznika. W przypadku odpowiedzi 0,71 Ω, użytkownik mógł nie uwzględnić, że zbyt niska impedancja pętli zwarcia nie jest praktyczna, a wartości te są często zarezerwowane dla sytuacji, gdzie wymagana jest wysoka wydajność instalacji, co niekoniecznie odnosi się do standardowych warunków domowych. Z kolei wybór wartości 4,79 Ω wyraźnie przekracza wszystkie praktyczne limity, co skutkuje zbyt niskim prądem zwarciowym, aby zapewnić odpowiednie warunki do samoczynnego wyłączenia zasilania. Obliczenia te powinny być zgodne z normami, takimi jak PN-IEC 60364, które jasno określają, iż dla ochrony przeciwporażeniowej istotna jest analiza wartości impedancji pętli zwarcia w odniesieniu do wyłączników nadprądowych, aby zapewnić skuteczność systemu zabezpieczeń w instalacjach elektrycznych.

Pytanie 36

W instalacji oświetleniowej budynku mieszkalnego zamontowane było oświetlenie żarowe. Które źródło światła należy zastosować, modernizując instalację pod kątem najmniejszego zużycia energii elektrycznej?

A. IV.

B. III.

C. II.

D. I.

Prawidłowa jest odpowiedź II, ponieważ przedstawia świetlówkę kompaktową, czyli energooszczędne źródło światła przystosowane do typowego gwintu E27. W porównaniu z klasyczną żarówką żarową (IV) zużywa ona zwykle 4–5 razy mniej energii przy zbliżonym strumieniu świetlnym. Przykładowo, zamiast żarówki 60 W można zastosować świetlówkę kompaktową 11–15 W i otrzymać podobne oświetlenie pomieszczenia. Z mojego doświadczenia w mieszkaniówce właśnie taka zamiana daje najszybszy i najbardziej odczuwalny spadek rachunków za prąd, bez konieczności przerabiania instalacji ani opraw – wystarczy wymiana samego źródła światła. Świetlówki kompaktowe mają sprawność rzędu 50–70 lm/W, podczas gdy zwykłe żarówki żarowe ok. 10–15 lm/W, a halogenowe (III) ok. 18–25 lm/W. Oznacza to, że przy tym samym poziomie oświetlenia w mieszkaniu instalacja z odpowiedzi II będzie pobierała zdecydowanie najmniejszą moc z sieci. Dodatkowo ich trwałość jest wielokrotnie większa niż żarówek tradycyjnych, co ogranicza konieczność częstych wymian i serwisu. W nowoczesnych wymaganiach efektywności energetycznej budynków, normach dotyczących charakterystyki energetycznej oraz w dobrych praktykach projektowania instalacji oświetleniowych w mieszkaniówce zaleca się właśnie stosowanie źródeł o wysokiej skuteczności świetlnej, do których świetlówki kompaktowe (a obecnie również LED) zdecydowanie należą. W praktyce projektanci instalacji elektrycznych przy modernizacjach budynków wielorodzinnych bardzo często przewidują wymianę żarówek na tego typu źródła światła, bo bez ingerencji w przewody i zabezpieczenia można znacząco obniżyć obciążenie obwodów oświetleniowych i zużycie energii elektrycznej.

Pytanie 37

W jakim celu stosuje się kondensator rozruchowy w silniku, którego schemat przedstawiono na ilustracji?

A. W celu zwiększenia mocy silnika.

B. W celu zwiększenia momentu rozruchowego.

C. W celu zmniejszenia mocy czynnej pobieranej z sieci.

D. W celu zmniejszenia sprawności silnika.

W silnikach jednofazowych, takich jak na schemacie, kondensator rozruchowy Cr jest dokładany tylko na czas startu po to, żeby silnik miał dużo większy moment rozruchowy. Uzwojenie pomocnicze z kondensatorem wprowadza przesunięcie fazowe prądu względem uzwojenia głównego. Dzięki temu w stojanie powstaje pole magnetyczne zbliżone do wirującego, a nie tylko pulsujące. I właśnie takie „wirujące” pole powoduje powstanie silnego momentu elektromagnetycznego już od zera obrotów. Moim zdaniem to jest jedna z ważniejszych rzeczy przy pracy z silnikami jednofazowymi: bez odpowiednio dobranego kondensatora rozruchowego silnik często tylko buczy i nie może ruszyć pod obciążeniem. W praktyce stosuje się dwa kondensatory: pracy (Cp) o mniejszej pojemności, podłączony na stałe, i rozruchowy (Cr) o większej pojemności, dołączany przez wyłącznik odśrodkowy lub przekaźnik prądowy tylko na rozruch. Taki układ jest standardem w silnikach do sprężarek, hydroforów, większych wentylatorów, np. zgodnie z typowymi rozwiązaniami podawanymi w katalogach producentów silników jednofazowych. Dobrą praktyką jest tak dobrać pojemność kondensatora rozruchowego, aby silnik startował pewnie nawet przy ciężkim rozruchu, ale jednocześnie pamiętać, że kondensator rozruchowy nie może pracować ciągle, bo się przegrzeje. Podsumowując: jego główne zadanie to właśnie zwiększenie momentu rozruchowego, a nie oszczędzanie energii czy zmiana mocy znamionowej.

Pytanie 38

Sposobem zapobiegania powstawaniu pożarów podczas eksploatacji urządzeń elektrycznych jest

A. stosowanie drutu do naprawy bezpieczników.

B. podłączenie do jednego gniazda wtyczkowego kilku odbiorników energii.

C. włączanie w pełni obciążonych urządzeń siłowych.

D. używanie bezpieczników dobranych do mocy urządzenia oraz obciążalności długotrwałej kabli.

Poprawna jest odpowiedź o używaniu bezpieczników dobranych do mocy urządzenia oraz obciążalności długotrwałej kabli, bo właśnie po to są zabezpieczenia nadprądowe – żeby przerwać obwód zanim dojdzie do przegrzania przewodów i pożaru. Bezpiecznik ma zadziałać wtedy, gdy prąd przekroczy wartość dopuszczalną dla przewodów i samego odbiornika. W praktyce oznacza to, że dobieramy jego prąd znamionowy do przekroju żył, sposobu ułożenia przewodów, materiału izolacji i charakteru obciążenia. Nie „na oko”, tylko zgodnie z katalogami i normami, np. PN‑HD 60364. Moim zdaniem to jedna z podstawowych umiejętności elektryka: wiedzieć, że za duży bezpiecznik niby „nie wywala”, ale realnie likwiduje ochronę przeciwpożarową. Dobry dobór zabezpieczeń ogranicza skutki zwarć, przeciążeń, zapobiega nagrzewaniu złączek, listew zaciskowych, gniazd. Widać to szczególnie w instalacjach z dużymi odbiornikami – silnikami, grzałkami – gdzie prąd rozruchowy, charakterystyka B/C/D wyłączników czy typ wkładki topikowej ma znaczenie. W codziennej pracy warto pamiętać, że bezpiecznik zawsze chroni przede wszystkim przewody i instalację, a dopiero pośrednio samo urządzenie. Dlatego przy każdym nowym obwodzie czy modernizacji instalacji trzeba sprawdzać: moc odbiorników, przekrój przewodów, długość linii, sposób ułożenia i dopiero potem dobierać zabezpieczenie. To jest właśnie standard dobrej praktyki i podstawowy sposób ograniczania ryzyka pożaru przy eksploatacji urządzeń elektrycznych.

Pytanie 39

Jednym z kryteriów oceny jakości eksploatacyjnej maszyn elektrycznych jest użyteczność, do której nie należy

A. bezpieczeństwo obsługi.

B. koszt eksploatacji.

C. łatwość obsługowa.

D. łatwość naprawcza.

W tym pytaniu bardzo łatwo pomylić pojęcia, bo w praktyce wszystkie wymienione cechy są ważne przy wyborze i eksploatacji maszyn elektrycznych. Kluczowe jest jednak rozróżnienie między kryteriami użyteczności a kryteriami ekonomicznymi. Użyteczność w ocenie jakości eksploatacyjnej odnosi się do tego, jak maszyna „zachowuje się” w rękach użytkownika: czy jest wygodna w użytkowaniu, jak wygląda ergonomia stanowiska, czy obsługa i serwis są intuicyjne, czy konstrukcja sprzyja bezpiecznej i sprawnej pracy. Stąd łatwość obsługowa jak najbardziej należy do użyteczności. To obejmuje np. przejrzyste pulpity sterownicze, logiczne rozmieszczenie przycisków start/stop, dostępność instrukcji, czytelne oznaczenia zacisków, wygodny dostęp do punktów regulacyjnych. W nowoczesnych zakładach zwraca się na to naprawdę dużą uwagę, bo ma to bezpośredni wpływ na liczbę błędów ludzkich i awarii wynikających z niewłaściwej obsługi. Podobnie łatwość naprawcza to typowa cecha związana z jakością eksploatacyjną – często klasyfikowana jako podatność obsługowo-naprawcza. Chodzi o to, żeby maszyna była zaprojektowana tak, by dało się ją sprawnie diagnozować, rozbierać, wymieniać zużyte elementy, bez konieczności skomplikowanych demontaży połowy urządzenia. Z mojego doświadczenia serwisowego to jest ogromny plus, gdy producent przewidział łatwy dostęp do łożysk, szczotek, zacisków, filtrów, bo skraca to przestoje i zmniejsza ryzyko dodatkowych uszkodzeń. Bezpieczeństwo obsługi również należy do cech użyteczności – maszyna, która jest niewygodna, ale przede wszystkim niebezpieczna w obsłudze, ma bardzo niską wartość użytkową, nawet jeśli jest tania w eksploatacji. Stosowanie osłon, blokad, wyłączników awaryjnych, prawidłowe oznaczenia i zgodność z przepisami BHP oraz normami (np. PN-EN z zakresu bezpieczeństwa maszyn) to klasyczne elementy oceny użyteczności w praktyce. Typowy błąd myślowy polega na wrzuceniu wszystkiego do jednego worka: skoro coś wpływa na opłacalność i komfort pracy, to wydaje się, że to wszystko jest „użytecznością”. Tymczasem koszt eksploatacji traktuje się jako osobne kryterium ekonomiczne, a użyteczność odnosi się do funkcjonalności, ergonomii, podatności obsługowo-naprawczej i bezpieczeństwa. W testach warto więc pamiętać o tym podziale: to, co dotyczy pieniędzy i rachunku ekonomicznego, nie jest zaliczane bezpośrednio do użyteczności, nawet jeśli w praktyce decyzję podejmuje się, biorąc pod uwagę oba aspekty jednocześnie.

Pytanie 40

Którą charakterystykę czasowo-prądową powinien mieć nadprądowy wyłącznik instalacyjny odpowiedni do zastąpienia bezpiecznika o wkładce topikowej gF?

A. Charakterystykę C

B. Charakterystykę D

C. Charakterystykę K

D. Charakterystykę B

Wybór wyłącznika instalacyjnego o charakterystyce B jako zamiennika dla bezpiecznika topikowego o charakterystyce gF jest jak najbardziej zgodny z praktyką instalacyjną i z tym, czego uczą normy. Wkładka topikowa gF to wkładka o pełnozakresowej charakterystyce szybkiej, przeznaczona głównie do ochrony przewodów i typowych odbiorników o niewielkich prądach rozruchowych. Wyłącznik nadprądowy z charakterystyką B ma bardzo zbliżony sposób działania: człon zwarciowy zadziała zwykle przy prądzie 3–5·In, więc reaguje stosunkowo szybko na zwarcia, a jednocześnie nie wyłącza przy krótkotrwałych, niewielkich przeciążeniach, które mieszczą się w dopuszczalnym zakresie nagrzewania przewodów. Moim zdaniem najważniejsze w praktyce jest to, że charakterystyka B dobrze sprawdza się w typowych instalacjach oświetleniowych, gniazdowych, w mieszkaniach, biurach, małych warsztatach, gdzie nie ma dużych prądów rozruchowych silników. W takich obwodach zastąpienie gF wyłącznikiem B zwykle poprawia selektywność i komfort eksploatacji: łatwiej jest załączyć wyłącznik niż wymieniać przepaloną wkładkę topikową, a ochrona przewodów przed skutkami zwarć i przeciążeń pozostaje na odpowiednim poziomie. Dobrą praktyką jest oczywiście zachowanie tego samego prądu znamionowego (np. 16 A gF → 16 A B) i sprawdzenie warunków samoczynnego wyłączenia zasilania, zgodnie z wymaganiami norm PN‑HD 60364, czyli czy czas wyłączenia przy zwarciu doziemnym jest wystarczająco krótki. Warto też pamiętać, że charakterystyka B jest zalecana tam, gdzie impedancja pętli zwarcia nie jest bardzo mała, na przykład w dalszych odcinkach instalacji. Wyłączniki o charakterystyce C lub D wymagają wyższych prądów zwarciowych do zadziałania członu elektromagnetycznego, więc mogłyby nie spełnić wymaganego czasu wyłączenia. Dlatego zamiana gF na wyłącznik B to, w moim odczuciu, taki „złoty standard” dla typowych obwodów instalacyjnych bez ciężkich rozruchów silnikowych.
