Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Data rozpoczęcia: 27 kwietnia 2026 14:27
Data zakończenia: 27 kwietnia 2026 14:32

Egzamin zdany!

Wynik: 20/40 punktów (50,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W jakim typie pamięci przechowywane są indywidualne preferencje użytkownika podczas programowania cyfrowego odbiornika satelitarnego z opcją nagrywania wybranego kanału telewizyjnego?

A. EPROM

B. RAM

C. EEPROM

D. ROM

Odpowiedź o wyborze EEPROM ( Electrically Erasable Programmable Read-Only Memory) jest prawidłowa, ponieważ ten typ pamięci jest idealny do przechowywania indywidualnych ustawień użytkownika w urządzeniach takich jak cyfrowe tunery satelitarne. EEPROM pozwala na elektroniczne kasowanie i ponowne programowanie danych, co czyni go doskonałym rozwiązaniem do zapisywania ustawień użytkownika, które mogą być zmieniane i aktualizowane bez potrzeby wymiany układu pamięci. W kontekście tunera satelitarnego, użytkownik może zapisać preferencje dotyczące kanałów, harmonogramy nagrywania, czy inne szczegóły, które muszą być zachowane nawet po wyłączeniu urządzenia. Przykładem zastosowania EEPROM jest przechowywanie kodów dostępu oraz danych konfiguracyjnych, co jest zgodne z najlepszymi praktykami w projektowaniu urządzeń elektronicznych, gdzie elastyczność i możliwość aktualizacji oprogramowania są kluczowe. Standardy branżowe zalecają użycie EEPROM do takich celów z uwagi na jego trwałość i niezawodność w przechowywaniu danych, co czyni go preferowanym wyborem w wielu nowoczesnych urządzeniach.

Pytanie 2

W celu odkręcenia śrub mocujących obudowę urządzenia pokazanego na rysunku należy użyć wkrętaka:

A. typu torx.

B. imbusowego.

C. krzyżakowego.

D. płaskiego.

Odpowiedź typu torx jest poprawna, ponieważ na zdjęciu widoczna jest śruba z charakterystycznym sześcioramiennym gwiazdkowym wzorem, który jest dedykowany dla wkrętaków torx. Wkrętaki te są powszechnie stosowane w branży elektronicznej i mechanicznej ze względu na ich zdolność do zapewnienia większego momentu obrotowego oraz lepszego dopasowania do śruby, co redukuje ryzyko uszkodzenia zarówno narzędzia, jak i elementu mocującego. Wkrętaki torx są również powszechnie używane w montażu urządzeń elektronicznych, samochodów oraz w konstrukcjach meblowych. Standard torx jest szczególnie ceniony w sytuacjach, gdzie wymagana jest większa precyzja i trwałość połączenia. Warto również zauważyć, że wkrętak torx występuje w różnych rozmiarach, co pozwala na dostosowanie narzędzia do konkretnych zastosowań, co jest zgodne z dobrymi praktykami w zakresie inżynierii i produkcji.

Pytanie 3

Którego narzędzia należy użyć do demontażu bezpiecznika z urządzenia przedstawionego na rysunku?

A. Chwytaka.

B. Klucza imbusowego.

C. Odsysacza.

D. Lutownicy transformatorowej.

Wybór niewłaściwego narzędzia do demontażu bezpiecznika może prowadzić do poważnych uszkodzeń zarówno samego bezpiecznika, jak i urządzenia, w którym jest on zainstalowany. Lutownica transformatorowa, choć jest narzędziem używanym do lutowania i naprawy obwodów, nie nadaje się do demontowania bezpieczników, ponieważ generuje wysoką temperaturę, co może doprowadzić do uszkodzenia komponentów elektronicznych. Odsysacz, stosowany głównie do usuwania nadmiaru cyny z płytki drukowanej, nie ma zastosowania w kontekście demontażu bezpieczników, jako że nie zapewnia odpowiedniego chwytu ani stabilności. Klucz imbusowy z kolei jest przeznaczony do odkręcania śrub i nie ma żadnego zastosowania w kontekście demontażu elementów szklanych, takich jak bezpieczniki. Typowe błędy w myśleniu polegają na zakładaniu, że każdy rodzaj narzędzia może być użyty do różnych zadań, co prowadzi do nieprawidłowych decyzji i potencjalnych uszkodzeń. W praktyce, brak znajomości odpowiednich narzędzi może skutkować nie tylko uszkodzeniem samego bezpiecznika, ale także stworzeniem zagrożenia dla użytkownika. Właściwe podejście do demontażu elementów elektronicznych wymaga znajomości specyfiki narzędzi oraz ich odpowiedniego zastosowania zgodnie z branżowymi standardami i dobrymi praktykami.

Pytanie 4

Przepustowość transferu danych w sieci wynosząca 256 kb/s odpowiada wartości

A. 32kB/s

B. 64kB/s

C. 8kB/s

D. 16kB/s

Odpowiedź 32kB/s jest prawidłowa, ponieważ 1 bajt (B) składa się z 8 bitów (b). Aby przeliczyć prędkość transferu z kilobitów na kilobajty, należy podzielić wartość w kilobitach przez 8, ponieważ 8 bitów tworzy 1 bajt. Zatem, 256 kb/s podzielone przez 8 daje 32 kB/s. Przykładowo, w przypadku pobierania pliku o wielkości 32 kB z prędkością 256 kb/s, czas pobierania wyniesie zaledwie 1 sekundy. W praktyce, znajomość tej konwersji jest kluczowa dla projektantów sieci oraz inżynierów zajmujących się optymalizacją wydajności transferu danych. Przykładowo, w kontekście monitorowania przepustowości sieci, umiejętność szybkiego przeliczania jednostek pozwala na lepszą ocenę efektywności transferu oraz identyfikację potencjalnych wąskich gardeł w komunikacji sieciowej.

Pytanie 5

Multiplekser dysponujący 16 wejściami informacyjnymi ma

A. 3 wejścia adresowe

B. 2 wejścia adresowe

C. 5 wejść adresowych

D. 4 wejścia adresowe

W przypadku multipleksera o 16 wejściach informacyjnych, liczba wymaganych wejść adresowych wynika z zasady logarytmicznej, gdzie liczba adresów jest równa logarytmowi o podstawie 2 z liczby wejść. Wzór ten można zapisać jako: n = log2(N), gdzie N to liczba wejść, a n to liczba wejść adresowych. W naszym przypadku mamy 16 wejść, co przelicza się na: log2(16) = 4. Oznacza to, że potrzebujemy 4 wejść adresowych, aby zaadresować każde z 16 wejść informacyjnych. Przykładem praktycznego zastosowania tego typu multipleksera może być system wyboru sygnałów w telekomunikacji, gdzie różne sygnały są przesyłane z różnych źródeł i muszą być wybierane w sposób zorganizowany. W branży elektronicznej, zrozumienie tej kalkulacji jest kluczowe dla projektowania układów cyfrowych, zwłaszcza w kontekście minimalizacji liczby komponentów oraz optymalizacji wydajności w systemach przetwarzania danych. Warto także wspomnieć, że stosowanie odpowiednich standardów w projektowaniu multiplekserów, takich jak standardy IEC, zapewnia ich niezawodność i interoperacyjność w różnych aplikacjach.

Pytanie 6

Jaką wartość ma liczba poziomów w dwunastobitowym przetworniku C/A?

A. 212-1

B. 212-1

C. (2-1)12

D. 212

Odpowiedź 212 jest poprawna, ponieważ liczba poziomów przetwornika C/A (cyfrowo-analogowego) jest obliczana na podstawie liczby bitów, które ten przetwornik obsługuje. W przypadku dwunastobitowego przetwornika, liczba poziomów wynosi 2^12, co daje 4096 różnych poziomów sygnału analogowego. Taki przetwornik może więc generować 4096 różnych wartości napięcia, co jest istotne w wielu zastosowaniach elektronicznych, takich jak audio, wideo oraz w systemach kontrolnych. W praktyce, wyższa liczba poziomów pozwala na dokładniejsze odwzorowanie sygnału analogowego, co zwiększa jakość dźwięku i obrazu. W kontekście standardów, przetworniki C/A o wysokiej rozdzielczości są często stosowane w urządzeniach audio wysokiej jakości, gdzie precyzja sygnału jest kluczowa. Dlatego zrozumienie, jak oblicza się liczbę poziomów w przetwornikach, jest kluczowe dla inżynierów zajmujących się projektowaniem takich systemów.

Pytanie 7

W terminologii związanej z sieciami komputerowymi termin 'sterownik urządzenia' odnosi się do

A. małej płytki elektronicznej

B. programu

C. typ złącza

D. rodzaju kabli w sieci LAN

Sterownik urządzenia, w kontekście sieci komputerowych, odnosi się do oprogramowania, które umożliwia komunikację pomiędzy systemem operacyjnym a sprzętem komputerowym, takim jak karty sieciowe, drukarki czy inne urządzenia peryferyjne. Program ten tłumaczy polecenia z systemu operacyjnego na zrozumiałe dla sprzętu sygnały, co pozwala na prawidłowe funkcjonowanie urządzenia. Na przykład, gdy komputer próbuje wysłać dane do drukarki, sterownik umożliwia przetworzenie tych danych na format, który drukarka jest w stanie zrozumieć. W praktyce, podczas instalacji nowego sprzętu, użytkownicy często muszą zainstalować odpowiedni sterownik, aby zapewnić pełną funkcjonalność urządzenia. W branży IT przestrzega się standardów, takich jak IEEE 802.3 w przypadku kart sieciowych, które definiują sposoby komunikacji w sieciach lokalnych, co również podkreśla znaczenie odpowiednich sterowników w zapewnieniu zgodności z tymi standardami.

Pytanie 8

Rysunek przedstawia zasilanie

A. jednofazowe.

B. trójfazowe.

C. nie symetryczne.

D. symetryczne.

W przypadku trzech pierwszych odpowiedzi, które sugerują inne typy zasilania, należy zwrócić uwagę na istotne różnice między nimi a zasilaniem symetrycznym. Zasilanie jednofazowe charakteryzuje się jedynie jednym źródłem napięcia, co prowadzi do nierównomiernego rozkładu obciążenia i ewentualnych problemów z jakością energii. W praktyce zasilanie jednofazowe jest często używane w domowych instalacjach, gdzie nie jest wymagane duże zapotrzebowanie na moc. Z kolei zasilanie trójfazowe, mimo że może być symetryczne, w przypadku braku równych wartości napięć w fazach, staje się asymetryczne, co wpływa na wydajność i żywotność urządzeń elektrycznych. Zasilanie niesymetryczne, jak sama nazwa wskazuje, opiera się na różnych wartościach napięcia w poszczególnych fazach, co prowadzi do dużych wahań prądu i obciążeń, co jest niepożądane w systemach przemysłowych. Zrozumienie tych różnic jest kluczowe dla projektowania i eksploatacji efektywnych systemów energetycznych, zgodnych z normami i dobrą praktyką inżynieryjną.

Pytanie 9

W jakim układzie pracują tranzystory przedstawione na rysunku?

A. Przeciwsobnym.

B. Darlingtona.

C. Wspólnego emitera.

D. Różnicowym.

W analizowanym pytaniu omówiono różne typy układów tranzystorowych, które mogą być mylnie utożsamiane z układem Darlingtona. Układ wspólnego emitera, na przykład, jest klasycznym układem wzmacniacza, w którym sygnał wejściowy jest podawany na bazę tranzystora, a sygnał wyjściowy odbierany z emitera. W tym przypadku, jednakże, nie mamy do czynienia z sumowaniem wzmocnienia z dwóch tranzystorów, co jest podstawą funkcjonowania układu Darlingtona. Kolejnym często mylnie interpretowanym układem jest układ różnicowy, który wykorzystywany jest do wzmacniania różnicy potencjałów między dwoma sygnałami wejściowymi. W kontekście pytania, układ różnicowy posiada zupełnie inną konstrukcję i nie może być mylony z połączeniem Darlingtona. Przeciwsobny układ tranzystorowy, który wprowadza na przemian dwa tranzystory do pracy w jednym cyklu, również nie ma związku z omawianym układem, gdyż jego celem jest zazwyczaj zwiększenie mocy wyjściowej, a nie wzmocnienia prądowego. Również układ Darlingtona nie powinien być mylony z połączeniem tranzystorów w przeciwsobny sposób, gdzie każdy z tranzystorów działa niezależnie, a ich wyjścia nie są ze sobą połączone w sposób, który umożliwiałby osiągnięcie wyższego wzmocnienia. W praktyce, zrozumienie różnic między tymi układami jest kluczowe dla projektowania skutecznych i wydajnych obwodów elektronicznych, a mylenie ich może prowadzić do poważnych błędów w projektach oraz nieefektywnego wykorzystania komponentów elektronicznych.

Pytanie 10

W systemach zabezpieczeń obwodowych wykorzystuje się

A. czujniki zalania

B. czujniki gazów usypiających

C. bariery podczerwieni

D. czujniki dymu i ciepła

Bariery podczerwieni stanowią jeden z kluczowych elementów nowoczesnych systemów ochrony obwodowej. Działają na zasadzie detekcji ruchu poprzez analizowanie zmian w promieniowaniu podczerwonym, które emitują obiekty w ich zasięgu. Dzięki tej technologii możliwe jest szybkie wykrycie nieautoryzowanego dostępu do chronionego obszaru. Bariery podczerwieni są często stosowane w użytku zewnętrznym, gdzie mogą monitorować duże obszary, takie jak ogrody, parkingi czy tereny przemysłowe. Zgodnie z normami EN 50131, detektory te powinny być odpowiednio umieszczone, aby minimalizować ryzyko fałszywych alarmów, co jest kluczowe dla efektywności systemu. W praktyce, bariery podczerwieni są wykorzystywane w połączeniu z innymi systemami zabezpieczeń, takimi jak kamery monitoringu czy alarmy, co zwiększa ich skuteczność. Odpowiednie ich zainstalowanie oraz konfiguracja są zgodne z najlepszymi praktykami w branży ochrony, co zapewnia wysoki poziom bezpieczeństwa.

Pytanie 11

Jaką funkcję pełni soczewka Fresnela w czujkach ruchu typu PIR?

A. emituje promieniowanie podczerwone w stronę intruza

B. ma za zadanie skupiać wiązki detekcji na pyroelemencie

C. gwarantuje efektywne działanie systemu przeciwsabotażowego

D. jest komponentem wyłącznie dekoracyjnym

Soczewka Fresnela w czujkach ruchu typu PIR (Passive Infrared) pełni kluczową rolę jako element skupiający wiązki detekcji na pyroelemencie. Jej konstrukcja, składająca się z wielu segmentów, pozwala na efektywne zbieranie promieniowania podczerwonego emitowanego przez obiekty w ruchu. Dzięki zastosowaniu soczewek Fresnela, czujniki PIR mogą wykrywać ruch w szerszym zakresie i z większą precyzją, co jest szczególnie istotne w systemach zabezpieczeń. Przykładowo, w zastosowaniach domowych lub komercyjnych, soczewki te mogą być używane w alarmach antywłamaniowych, a także w automatycznych systemach oświetleniowych, które włączają się tylko wtedy, gdy wykryją obecność osoby. W praktyce oznacza to, że czujniki z soczewkami Fresnela są bardziej niezawodne i efektywne w wykrywaniu intruzów, co zwiększa bezpieczeństwo obiektów. Standardy branżowe, takie jak EN 50131, podkreślają znaczenie efektywności detekcji w systemach alarmowych, co czyni soczewki Fresnela niezbędnym elementem nowoczesnych rozwiązań zabezpieczających.

Pytanie 12

W urządzeniu elektronicznym doszło do uszkodzenia kondensatora ceramicznego o oznaczeniu 104 100 V. Jaki kondensator należy zastosować w jego miejsce?

A. 10 nF 100 V

B. 1000 nF 1000 V

C. 100 nF 100 V

D. 10 nF 1000 V

Odpowiedź "100 nF 100 V" jest poprawna, ponieważ kondensator oznaczony jako "104 100 V" wskazuje na pojemność 100 nF i maksymalne napięcie robocze 100 V. Oznaczenie "104" oznacza, że dwie pierwsze cyfry to znaczące liczby (10), a trzecia cyfra to mnożnik, który w tym przypadku wynosi 10^4 pF, co daje 100000 pF, co po przeliczeniu daje 100 nF. Napięcie znamionowe wynosi 100 V, co jest zgodne z wymaganiami dla aplikacji elektronicznych. W praktycznych zastosowaniach kondensatory ceramiczne o pojemności 100 nF są powszechnie stosowane w filtrach, układach czasowych oraz w obwodach zasilających, gdzie stabilność i niskie straty są kluczowe. Warto pamiętać, że dobór kondensatora powinien być zgodny z normami branżowymi, takimi jak IEC 60384, które określają parametry bezpieczeństwa i jakości dla komponentów elektronicznych.

Pytanie 13

W trakcie przeglądu okresowego systemu telewizji kablowej jakość sygnału u poszczególnych abonentów ocenia się, dokonując pomiaru

A. współczynnika szumów w sygnale przekazywanym przez stację czołową do abonentów

B. współczynnika szumów w kanale zwrotnym poszczególnych abonentów

C. poziomu sygnału przesyłanego przez stację czołową do abonentów

D. poziomu sygnału wizyjnego w gniazdach abonenckich poszczególnych użytkowników

Wybór innych opcji jako sposobu monitorowania jakości sygnału telewizyjnego może prowadzić do nieporozumień dotyczących rzeczywistego wpływu na jakość odbioru. Poziom sygnału wysyłanego przez stację czołową do abonentów, choć istotny, nie odzwierciedla problemów pojawiających się w trakcie transmisji do poszczególnych użytkowników. Poziom sygnału wizyjnego w gniazdach abonenckich również nie uwzględnia zakłóceń powstałych w kanale zwrotnym, które mogą wpływać na jakość odbioru. Współczynnik szumów w sygnale wysyłanym przez stację czołową do abonentów nie jest miarodajnym wskaźnikiem, ponieważ nie określa on jakości sygnału, który już przeszedł przez różnorodne elementy infrastruktury sieciowej. Typowym błędem jest założenie, że jakość sygnału na etapie stacji czołowej równoznaczna jest z jakością, jaką odbierają abonenci. W rzeczywistości, przeszkody fizyczne, interferencje z innymi urządzeniami oraz dowolne zakłócenia w kablu mogą znacząco wpłynąć na sygnał, co czyni skuteczną kontrolę kanału zwrotnego niezbędną do oceny rzeczywistej jakości dostarczanego sygnału.

Pytanie 14

Parametr V_pp, który znajduje się w dokumentacji technicznej wzmacniacza mocy o niskiej częstotliwości, wskazuje na wartość

A. skuteczną sygnału

B. między szczytową sygnału

C. średnią sygnału

D. maksymalną sygnału

Wybór innych odpowiedzi, takich jak skuteczna, maksymalna czy średnia sygnału, prowadzi do nieporozumień dotyczących charakterystyki napięcia w kontekście wzmacniaczy mocy. Skuteczne napięcie, czyli wartość skuteczna (RMS), odnosi się do wartości, która odpowiada stałemu napięciu generującemu taką samą moc na obciążeniu. To pojęcie jest stosowane szeroko w obliczeniach dotyczących energii elektrycznej, ale nie odnosi się bezpośrednio do maksymalnych wartości napięcia sygnału audio. Z kolei maksymalne napięcie może sugerować wartość szczytową, jednak nie precyzuje, że chodzi o różnicę między dwoma szczytami w przypadku sygnałów sinusoidalnych. Średnia wartość napięcia w kontekście sygnałów zmiennych jest z kolei wartością nieprzydatną w analizie dynamicznej, ponieważ nie odzwierciedla rzeczywistych możliwości sygnału audio przekazywanego przez wzmacniacz. Wartości te mogą prowadzić do błędnych wniosków o wydajności wzmacniacza, co w praktyce może skutkować niewłaściwym doborem komponentów lub nieadekwatnymi rozwiązaniami w projektach audio. Kluczowe jest, aby inżynierzy rozumieli różnice między tymi parametrami, aby efektywnie projektować i analizować systemy audio zgodnie z branżowymi standardami. W praktyce, nieznajomość tych różnic może prowadzić do zniekształceń dźwięku, niewłaściwego dopasowania impedancji i w rezultacie do niezadowolenia z jakości przekazywanego sygnału.

Pytanie 15

Określ maksymalny czas realizacji prac związanych z montażem uchwytu ściennego anteny, jeśli wiercenie
4 otworów w ścianie trwa 20 min ±15%, a zamocowanie uchwytu przy użyciu 4 kołków rozporowych
12 min ±10%.

A. 32,0 min

B. 33,2 min

C. 36,2 min

D. 35,0 min

Wybór błędnych odpowiedzi jest wynikiem niepoprawnych obliczeń dotyczących maksymalnego czasu robót. Czas wiercenia otworów wynoszący 20 minut z tolerancją ±15% wydaje się być obliczony przez niektórych jako stały czas 20 minut, ignorując możliwość wydłużenia go o 15%. W rzeczywistości, dla maksymalnej wartości, należy dodać 15% do czasu podstawowego, co skutkuje 23 minutami. Następnie, czas zamocowania uchwytu wynoszący 12 minut z tolerancją ±10% również może być błędnie oszacowany, co prowadzi do zaniżenia tego czasu. Zamiast tego, przy obliczaniu maksymalnego czasu, należy dodać 10% do 12 minut, co daje 13,2 minuty. Niezrozumienie tych tolerancji prowadzi do błędnych wniosków, takich jak 33,2 min, 35,0 min, czy 32,0 min. Ponadto, typowym błędem jest nieuwzględnienie faktu, że czas robót budowlanych można znacząco różnić się w zależności od stosowanych materiałów, narzędzi, a także umiejętności wykonawców, co jest kluczowe w praktyce budowlanej. Dobrą praktyką jest zawsze uwzględnianie tolerancji czasowych w szacunkach roboczych, aby uniknąć opóźnień i nieprzewidzianych wydatków. Wiedza ta jest niezbędna do efektywnego zarządzania projektami budowlanymi i planowania pracy zespołów wykonawczych.

Pytanie 16

Temperatura złącza diody osiąga 80 °C przy mocy strat wynoszącej 100 mW, a temperatura otoczenia wynosi 20 °C. Jaką całkowitą rezystancję termiczną ma ta dioda od złącza przez obudowę do otoczenia?

A. 1 000 K/W

B. 600 K/W

C. 200 K/W

D. 800 K/W

Wybór niewłaściwej odpowiedzi może wynikać z nieporozumienia dotyczącego pojęcia rezystancji termicznej oraz błędnych obliczeń. Wiele osób może mylnie zakładać, że rezystancja termiczna jest bezpośrednio proporcjonalna do mocy strat, co prowadzi do nadinterpretacji obliczeń. Na przykład, odpowiedzi takie jak 800 K/W czy 1000 K/W mogą być wynikiem pomyłki przy odczycie różnicy temperatur lub nieprawidłowego zamiany jednostek, co jest częstym błędem w analizie termicznej. Ponadto, wybierając 200 K/W, można pomyśleć o błędnym założeniu zbyt niskiej rezystancji, co nie odpowiada rzeczywistym warunkom pracy diody. Ważne jest, aby zrozumieć, że rezystancja termiczna jest miarą zdolności do odprowadzania ciepła – im wyższa moc strat w porównaniu z różnicą temperatur, tym wyższa rezystancja. Kluczowe jest również zrozumienie standardów branżowych dotyczących zarządzania ciepłem w komponentach elektronicznych, które podkreślają znaczenie dokładnych obliczeń w celu zapewnienia optymalnej wydajności i niezawodności urządzeń. Warto również zwrócić uwagę na praktyczne aspekty, takie jak dobór odpowiednich materiałów i technik chłodzenia, które są kluczowe dla efektywnego działania diody w rzeczywistych aplikacjach.

Pytanie 17

Aby dwukrotnie zmniejszyć wzmocnienie członu inercyjnego pierwszego rzędu z transmitancją G(s) = k / (1 + sT), konieczne jest

A. podwoić wartość T

B. podwoić wartość k

C. zmniejszyć wartość T dwukrotnie

D. zmniejszyć wartość k dwukrotnie

Aby dwukrotnie zmniejszyć wzmocnienie członu inercyjnego pierwszego rzędu opisanego transmitancją G(s) = k / (1 + sT), należy zmniejszyć wzmocnienie k o połowę. Transmitancja systemu pokazuje, że wzmocnienie k jest kluczowym parametrem wpływającym na odpowiedź systemu. Zmniejszając k, zmniejszamy amplitudę odpowiedzi, co odpowiada zmniejszeniu wzmocnienia systemu. Przykładem zastosowania tej zmiany może być regulacja kontrolera PID w automatyce, gdzie obniżenie wzmocnienia w celu redukcji oscylacji lub przechyłów w odpowiedzi systemu może być konieczne, aby osiągnąć stabilność. W praktyce, zmniejszenie wzmocnienia pozwala na lepsze dopasowanie odpowiedzi systemu do oczekiwanego zachowania, co jest zgodne z zasadami projektowania systemów sterowania, gdzie dąży się do uzyskania stabilnej i precyzyjnej regulacji. Warto również zauważyć, że zmniejszając k, system staje się mniej czuły na zakłócenia, co jest istotne w wielu aplikacjach inżynieryjnych.

Pytanie 18

W przekształtniku DC/DC typu "buck" (układ obniżający napięcie stałe), pracującym przy częstotliwości f=10 kHz (o okresie T), w którym wartość średnia napięcia wyjściowego Uo=5 V, zaś napięcie wejściowe UD=10 V, czas impulsu ti powinien wynosić

U_O = U_D ^t_i⁄_T

A. 100 μs

B. 75 μs

C. 25 μs

D. 50 μs

Czas trwania impulsu ti w przekształtniku DC/DC typu 'buck' można obliczyć na podstawie wzoru, który uwzględnia średnie napięcie wyjściowe oraz napięcie wejściowe. Dla tego układu, przy napięciu wejściowym UD równym 10 V oraz napięciu wyjściowym Uo wynoszącym 5 V, stosunek tych napięć wskazuje na to, że przekształtnik działa w trybie obniżającym. Dla uzyskania średniego napięcia 5 V, czas trwania impulsu ti musi wynosić 50 μs, co można udowodnić poprzez przekształcenie wzoru Uo = UD * (ti/T), gdzie T to okres pracy przekształtnika. Dobrze zaprojektowane układy buck są kluczowe w aplikacjach wymagających wysokiej sprawności energetycznej, jak zasilanie urządzeń elektronicznych. Dzięki stosowaniu przekształtników typu buck można znacząco obniżyć zużycie energii, co jest zgodne z najlepszymi praktykami w zakresie efektywności energetycznej. W przemyśle, umiejętność obliczania czasu impulsu jest niezbędna w projektowaniu i optymalizacji systemów zasilania. Warto zaznaczyć, że podobne obliczenia są również używane w innych typach przekształtników DC/DC, co podkreśla ich uniwersalność i znaczenie w nowoczesnych technologiach.

Pytanie 19

Na podstawie danych technicznych zawartych w tabeli określ rodzaj czujki opisanej przez te parametry.

Typ czujki	NC
Maksymalne napięcie przełączalne kontaktronu	20 V
Maksymalny prąd przełączalny	20 mA
Oporność przejściowa	150 mΩ
Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA	360 000
Materiał stykowy	Ru (Ruten)
Odległość zamknięcia styków kontaktronu	18 mm
Odległość otwarcia styków kontaktronu	28 mm
Masa	10 g

A. Ruchu.

B. Wibracyjna.

C. Akustyczna.

D. Magnetyczna.

Czujki ruchu, akustyczne i wibracyjne mają swoje specyficzne właściwości, które odróżniają je od czujników magnetycznych. Czujki ruchu działają na zasadzie detekcji przemieszczających się obiektów w danym obszarze, co często wiąże się z użyciem technologii podczerwieni lub mikrofal. W związku z tym, ich zastosowanie jest ograniczone do warunków, gdzie obecność obiektów jest kluczowa, co różni się od pasywnej detekcji stosowanej w czujnikach magnetycznych. Czujki akustyczne natomiast, które reagują na dźwięki, mogą być wrażliwe na hałas otoczenia, co często prowadzi do fałszywych alarmów, eliminując ich użyteczność w wielu sytuacjach. Z kolei czujki wibracyjne, czułe na drgania, są stosowane głównie w aplikacjach zabezpieczeń, ale ich skuteczność może być ograniczona przez zmienność warunków otoczenia i rodzaj monitorowanego obiektu. Problematyka identyfikacji tych różnic często prowadzi do nieprawidłowych klasyfikacji, a ich niewłaściwe zastosowanie może skutkować nieefektywnością systemu zabezpieczeń. Brak zrozumienia różnic między tymi technologiami oraz ich odpowiednich zastosowań jest powszechnym błędem, który należy unikać, aby zapewnić skuteczność i niezawodność systemów detekcji.

Pytanie 20

Na rysunku pokazano widok sygnału zmodulowanego amplitudowo, przy czym amplituda sygnału nośnego Un = 1 V. Wartość współczynnika głębokości modulacji wynosi

A. 3/2

B. 1/3

C. 1/2

D. 1

Wartości współczynnika głębokości modulacji, które zostały podane jako odpowiedzi, mogą prowadzić do różnych błędów w interpretacji sygnałów zmodulowanych amplitudowo. Odpowiedzi takie jak 3/2, 1/3 i 1 są nieprawidłowe z kilku powodów, które warto rozważyć. W kontekście sygnałów zmodulowanych amplitudowo, współczynnik m powinien zawsze wynosić od 0 do 1, gdzie wartość 1 oznacza pełną modulację, a wartości bliskie 0 sugerują minimalny wpływ sygnału modulującego na sygnał nośny. Odpowiedź 3/2 sugeruje, że amplituda sygnału modulującego jest większa niż amplituda sygnału nośnego, co jest fizycznie niemożliwe w klasycznej modulacji. Jest to powszechny błąd myślowy, który wynika z nieprawidłowego zrozumienia relacji między tymi dwoma amplitudami. Z kolei 1/3 oznaczałoby, że sygnał modulujący ma bardzo niską amplitudę w porównaniu do sygnału nośnego, co może prowadzić do znacznych zniekształceń sygnału, zwłaszcza jeśli modulacja nie jest odpowiednio kontrolowana. Odpowiedź 1 również jest błędna, ponieważ sugeruje, że amplituda sygnału modulującego jest równa amplitudzie sygnału nośnego, co nie jest zgodne z danymi przedstawionymi na rysunku. Właściwe zrozumienie głębokości modulacji jest kluczowe dla projektowania systemów komunikacyjnych, w których odpowiednia głębokość modulacji wpływa na jakość odbioru sygnału oraz na skuteczność transmisji informacji. Ignorowanie tych zasad może prowadzić do poważnych problemów w inżynierii komunikacyjnej i telekomunikacyjnej.

Pytanie 21

Przyrząd przedstawiony na zdjęciu to

A. częstościomierz.

B. ciśnieniomierz.

C. watomierz.

D. amperomierz.

Częstościomierz to przyrząd pomiarowy, który służy do określania częstotliwości sygnałów elektronicznych, wyrażanej w hercach (Hz). W kontekście inżynierii elektronicznej, częstościomierz jest niezbędnym narzędziem do analizy sygnałów w wielu zastosowaniach, takich jak telekomunikacja, audioengineering czy diagnostyka urządzeń elektronicznych. Dzięki swojej funkcjonalności, umożliwia on monitorowanie częstotliwości sygnałów, co jest kluczowe w procesach synchronizacji i kalibracji urządzeń. W praktyce, częstościomierze są wykorzystywane do sprawdzania częstotliwości pracy generatorów sygnałowych, oscylatorów czy w systemach komunikacji bezprzewodowej. Warto zwrócić uwagę, że przyrząd ten może również posiadać dodatkowe funkcje, takie jak pomiar okresu sygnału czy analiza harmonik. W zastosowaniach przemysłowych i laboratoryjnych, znajomość i umiejętność posługiwania się częstościomierzem jest niezbędna dla zapewnienia prawidłowej pracy urządzeń oraz optymalizacji procesów produkcyjnych.

Pytanie 22

W układzie filtru górnoprzepustowego pulsację graniczną ωgr wyznacza się korzystając z warunku R=Xc. Dobierz wartość rezystancji R aby pulsacja graniczna była równa 10⁶ rad/s.

A. 1 MΩ

B. 100 kΩ

C. 1 kΩ

D. 10 Ω

Wybór błędnej wartości rezystancji R w kontekście filtru górnoprzepustowego może prowadzić do nieprawidłowego funkcjonowania układu, co w praktyce objawia się brakiem osiągnięcia pulsacji granicznej ωgr na wymaganym poziomie. Na przykład, wybierając 10 Ω, 100 kΩ lub 1 MΩ, nie spełnia się warunku R = Xc, co skutkuje złym dopasowaniem impedancji. Wartości te nie tylko nie są zgodne z obliczeniami, ale także skutkują znacznym przesunięciem charakterystyki częstotliwościowej filtrów. Typowe błędy myślowe, które mogą prowadzić do takich nieprawidłowych wyborów, to przede wszystkim brak zrozumienia zależności między reaktancją kondensatora a rezystancją w układzie górnoprzepustowym. Warto zauważyć, że przy zbyt niskiej rezystancji, filtr może przepuszczać zbyt wiele niskoczęstotliwościowych sygnałów, co negatywnie wpływa na jakość sygnału. Z kolei zbyt wysoka rezystancja może prowadzić do osłabienia sygnału oraz opóźnień w odpowiedzi układu. Kluczowe jest zrozumienie równania, które łączy te elementy, a także praktyczne zastosowanie tej wiedzy w projektowaniu filtrów, aby zapewnić ich właściwe działanie i zgodność z wymaganiami aplikacji elektronicznych.

Pytanie 23

Zawarte w tabeli dane techniczne dotyczą czujki

Typ czujki	NC
Dwa tory detekcji	PIR+MW
Wymiary obudowy	65 x 138 x 58 mm
Zakres temperatur pracy	-40°C...+55°C
Zalecana wysokość montażu	2,4 m
Maksymalny pobór prądu	20 mA
Zasięg działania	15 m

A. akustycznej.

B. ruchu.

C. zalania.

D. czadu.

Wybór odpowiedzi dotyczącej czujek zalania, czadu lub akustycznych pokazuje powszechne nieporozumienia związane z funkcjonalnością różnych typów czujników. Czujki zalania są zaprojektowane do wykrywania obecności wody i są wykorzystywane głównie w piwnicach, łazienkach czy kuchniach. Ich działanie opiera się na detekcji przewodności elektrycznej, co jest zupełnie inną zasadą niż w przypadku czujek ruchu. Z kolei czujki czadu wykrywają obecność tlenku węgla, co jest kluczowe w kontekście bezpieczeństwa w domach z piecami na paliwa stałe lub gaz, ale również nie mają związku z detekcją ruchu. Natomiast czujki akustyczne działają na zasadzie analizy dźwięków i mogą być stosowane w systemach alarmowych do wykrywania dźwięków stłuczenia szkła czy krzyków, co również nie pokrywa się z funkcjonalnością czujek ruchu. Wybór niewłaściwej odpowiedzi może wynikać z mylnego przekonania, że wszystkie czujki mają podobne przeznaczenie, co jest błędne. Kluczowe jest zrozumienie, że każda z tych czujek ma swoje specyficzne zastosowanie i technologię działania, co powinno być podstawą dla ich prawidłowego doboru w systemach zabezpieczeń. Właściwe zrozumienie różnic między tymi technologiami jest niezbędne dla efektywnego projektowania systemów ochrony oraz zapewnienia bezpieczeństwa w obiektach.

Pytanie 24

Jaką rolę w urządzeniach elektronicznych pełni element przedstawiony na zdjęciu?

A. Falownika.

B. Stabilizatora.

C. Generatora.

D. Prostownika.

Wybór odpowiedzi związanej z generatorem, falownikiem lub stabilizatorem wskazuje na zrozumienie funkcji tych elementów, ale zawiera fundamentalne błędy. Generator to urządzenie, które przekształca energię mechaniczną na elektryczną, generując napięcie, ale nie prostuje go, co oznacza, że nie jest to jego rola. Falownik, z kolei, konwertuje napięcie stałe na napięcie przemienne, co diametralnie różni się od funkcji prostowania, do której służy mostek prostowniczy. Stabilizator natomiast pełni funkcję regulacyjną, zapewniając stałe napięcie na wyjściu, niezależnie od zmian na wejściu. Te odpowiedzi sugerują nieporozumienie związanego z podstawowymi zasadami działania tych urządzeń. Zrozumienie roli prostownika jest kluczowe, zwłaszcza w kontekście nowoczesnych zastosowań w elektronice, gdzie ogniwa słoneczne i inne źródła energii wymagają konwersji z AC na DC. Typowe błędy myślowe obejmują mylenie funkcji urządzeń oraz nieprecyzyjne rozumienie ich zastosowań w układach elektronicznych. Warto zwrócić uwagę na standardy projektowania układów, aby uniknąć takich nieporozumień w przyszłości.

Pytanie 25

Która z podanych cech nie charakteryzuje się właściwościami idealnego wzmacniacza operacyjnego?

A. Nieskończenie wielkie różnicowe wzmocnienie napięciowe

B. Nieskończenie wielka rezystancja wejściowa

C. Nieskończenie wielka rezystancja wyjściowa

D. Nieskończenie szeroki zakres przenoszenia

Nieskończona duża rezystancja wyjściowa jest cechą, która nie opisuje idealnego wzmacniacza operacyjnego. W idealnym wzmacniaczu operacyjnym zakłada się, że rezystancja wyjściowa powinna być nieskończenie mała, co pozwala na uzyskanie maksymalnej mocy wyjściowej i minimalizację strat sygnału przy obciążeniu. W praktyce oznacza to, że wzmacniacz operacyjny powinien być w stanie dostarczyć sygnał do obciążenia bez zauważalnej zmiany napięcia wyjściowego. Na przykład, w zastosowaniach audio, niską rezystancję wyjściową wzmacniacza operacyjnego zapewnia, że poziom sygnału nie ulega degradacji, co przekłada się na lepszą jakość dźwięku. Takie podejście jest zgodne ze standardami branżowymi, gdzie oczekuje się, że wzmacniacze operacyjne będą miały zdolność do pracy w różnych warunkach obciążenia. Rezystancja wyjściowa na poziomie zbliżonym do zera pomaga również w stabilizacji sygnału podczas pracy w pętli sprzężenia zwrotnego, co jest kluczowe w wielu aplikacjach analogowych oraz cyfrowych.

Pytanie 26

Na rysunku przedstawiono symbol graficzny przerzutnika wyzwalanego

A. zboczem opadającym.

B. poziomem niskim.

C. poziomem wysokim.

D. zboczem narastającym.

Przerzutniki wyzwalane zboczem opadającym, na przykład przerzutnik JK, to podstawowe elementy w cyfrowych układach logicznych. Można zauważyć trójkąt przy wejściu zegarowym, co pokazuje, że przerzutnik zareaguje na zmiany sygnału zegarowego. Kiedy sygnał zegarowy spada z wysokiego poziomu do niskiego, to właśnie wtedy przerzutnik zmienia swój stan wyjścia. To naprawdę ważne w projektowaniu systemów sekwencyjnych, bo synchronizacja z zegarem jest kluczowa, żeby wszystko działało jak należy. W praktyce przerzutniki JK wyzwalane zboczem opadającym mogą być wykorzystywane w licznikach, rejestrach przesuwających i różnych układach pamięci, które potrzebują dokładnej kontroli nad zmianami stanu. Zrozumienie, jak te przerzutniki działają, to podstawa dla każdego, kto zajmuje się projektowaniem układów cyfrowych.

Pytanie 27

W skład linii światłowodowej o długości 50 km wchodzi wzmacniacz optyczny oraz 4 złącza optyczne i 4 spawy. W tabeli przedstawiono wyniki pomiarów linii światłowodowej. Ile wynosi całkowite tłumienie tej linii?

Tłumienie złącza	0,15 dB
Tłumienie spawu	0,15 dB
Tłumienie światłowodu	0,2 dB/km
Wzmocnienie wzmacniacza	10 dB

A. 21,2 dB

B. 11,2 dB

C. 1,2 dB

D. 0,5 dB

Całkowite tłumienie linii światłowodowej można obliczyć, sumując tłumienia poszczególnych elementów składowych. W przypadku długości 50 km linii światłowodowej, wzmacniacz optyczny oraz złącza i spawy mają swoje charakterystyczne tłumienia. Wartości tłumienia dla złączy i spawów są określane w dB i powinny być znane. Przyjęto, że typowe złącze optyczne ma tłumienie rzędu 0,5 dB, a spaw 0,1 dB. Przy czterech złączach i czterech spawach, tłumienie całkowite wynosi: Tłumienie złączy = 4 * 0,5 dB = 2 dB oraz Tłumienie spawów = 4 * 0,1 dB = 0,4 dB. Dodatkowo, uwzględniając tłumienie samego włókna (np. 0,2 dB/km), czyli 50 km * 0,2 dB/km = 10 dB, całkowite tłumienie wynosi: 10 dB + 2 dB + 0,4 dB = 12,4 dB. Przykłady zastosowania tej wiedzy obejmują projektowanie i diagnostykę sieci światłowodowych, gdzie kluczowe jest zrozumienie i minimalizacja strat sygnału dla zachowania jakości transmisji.

Pytanie 28

Ile wejść adresowych posiada multiplekser 8-wejściowy?

A. 3 wejścia adresowe

B. 4 wejścia adresowe

C. 5 wejść adresowych

D. 2 wejścia adresowe

Multiplekser 8-wejściowy wymaga 3 wejść adresowych, aby skutecznie zidentyfikować jeden z ośmiu dostępnych sygnałów wejściowych. Każde wejście adresowe może przyjąć wartość binarną 0 lub 1, co oznacza, że 3 bity adresowe mogą reprezentować 2^3 = 8 kombinacji, co idealnie odpowiada liczbie sygnałów wejściowych w tym przypadku. Przykładem zastosowania multipleksera 8-wejściowego jest w systemach cyfrowych, gdzie może on być używany do wyboru jednego z wielu sygnałów w systemach telekomunikacyjnych lub w obwodach logicznych. Standardy takie jak IEEE 802.3 dla Ethernetu wykorzystują podobne mechanizmy do zarządzania ruchem danych. Dobre praktyki w projektowaniu systemów cyfrowych sugerują stosowanie multiplekserów w celu uproszczenia architektury i minimalizacji ilości wymaganych połączeń, co zapewnia większą elastyczność i łatwiejsze zarządzanie komponentami systemu.

Pytanie 29

Aby podwoić zakres pomiarowy woltomierza o rezystancji wewnętrznej R_w = 150 kΩ, konieczne jest dodanie rezystora R_p o wartości rezystancji w układzie szeregowym

A. 450 kΩ

B. 150 kΩ

C. 75 kΩ

D. 300 kΩ

Odpowiedź 150 kΩ jest prawidłowa, ponieważ aby dwukrotnie rozszerzyć zakres pomiarowy woltomierza, konieczne jest dołączenie rezystora w szereg z woltomierzem. Woltomierz o rezystancji wewnętrznej Rw = 150 kΩ ma wartość rezystancji, która jest kluczowa w obliczeniach. Aby uzyskać nowy, pożądany zakres, suma rezystancji wewnętrznej woltomierza i dodatkowego rezystora musi być taka, aby całkowity opór był dwukrotnie większy niż początkowy. Przy dołączeniu rezystora Rp w szereg, całkowity opór wynosi Rw + Rp. Chcąc podwoić wartość Rw, musimy rozwiązać równanie Rw + Rp = 2 * Rw, co prowadzi do Rp = Rw. Zatem, dla Rw = 150 kΩ, Rp również wynosi 150 kΩ. Tego typu połączenia są powszechnie stosowane w praktyce inżynieryjnej, zwłaszcza w pomiarach elektrycznych, gdzie precyzja jest kluczowa. Dlatego w takich zastosowaniach, jak kalibracja przyrządów pomiarowych, istotne jest, aby znać zasady dołączania rezystorów w celu uzyskania dokładnych wyników pomiarów.

Pytanie 30

Dokumentacja serwisowa odbiornika radiowego nie zawiera

A. informacji o cenie odbiornika

B. opisu panelu przedniego

C. schematu ideowego

D. schematu blokowego

Poprawna odpowiedź wskazuje, że instrukcja serwisowa odbiornika radiowego nie zawiera informacji o cenie odbiornika. W kontekście serwisowania urządzeń elektronicznych, instrukcje serwisowe mają na celu dostarczenie technicznych i praktycznych wskazówek dotyczących napraw, konserwacji i diagnostyki. Zawierają one szczegółowe opisy konstrukcji, takie jak opis płyty czołowej, schematy blokowe i ideowe, które są kluczowe dla technika w procesie serwisowania. Informacja o cenie, chociaż istotna z perspektywy marketingowej, nie jest częścią dokumentacji technicznej. Przykładowo, podczas naprawy odbiornika radiowego technik może odnosić się do schematu ideowego, aby zrozumieć, jak poszczególne obwody są połączone i jak działają, co jest wyjątkowo istotne w diagnozowaniu problemów.

Pytanie 31

Do wejścia Z2 centrali alarmowej podłączono czujkę ruchu typu NC (patrz rysunek). Który typ linii należy ustawić przy programowaniu danego wejścia?

A. 2EOL/NC

B. EOL

C. 3EOL/NC

D. NC

Wybór typów linii, takich jak EOL, NC czy 3EOL/NC, może prowadzić do nieprawidłowej konfiguracji systemu alarmowego, co z kolei wpływa na jego działanie. W przypadku czujek ruchu typu NC, użytkownicy mogą pomylić się, ustawiając typ linii tylko na NC, co nie uwzględnia monitorowania stanu linii. Typ linii EOL zazwyczaj stosuje się w systemach, które nie wymagają detekcji zarówno przerwy, jak i zwarcia, co czyni tę opcję niewłaściwą dla czujek NC, gdzie te aspekty są kluczowe. Natomiast 3EOL/NC, mimo że także obejmuje detekcję zwarcia, wprowadza dodatkową komplikację w postaci użycia trzech rezystorów, co może być zbędne i nieefektywne w prostszych instalacjach. Takie podejście może skutkować fałszywymi alarmami lub, co gorsza, brakiem reakcji systemu w momencie rzeczywistego zagrożenia. Kluczowe jest, aby na etapie projektowania i konfiguracji systemów alarmowych każdy element był dostosowany do specyficznych potrzeb oraz zasady działania zastosowanych czujników. Ignorowanie tych zasad może prowadzić do wielu problemów w eksploatacji systemu, a co za tym idzie, do niewłaściwego zabezpieczenia chronionego obiektu.

Pytanie 32

Do zasilania urządzenia, którego dane techniczne podano w ramce, należy zastosować zasilacz o parametrach:

Dane techniczne:

zasilanie nominalne: 19 V/DC
pobór prądu: 3 A
zakres temperatur: od -20°C do +70°C
wilgotność względna bez kondensacji 5÷95%
wymiary: 160 x 46 x 19 mm
obudowa w wersji natynkowej IP55
wtyk 1.7/5.5

A. 12 V, 3,00 A

B. 19 V, 2,15 A

C. 24 V, 3,42 A

D. 19 V, 3,42 A

Dobór nieodpowiednich parametrów zasilacza może prowadzić do wielu niepożądanych skutków. W przypadku odpowiedzi 12 V, 3,00 A, napięcie jest zbyt niskie w porównaniu do wymaganego 19 V, co oznacza, że urządzenie może nie uruchomić się lub działać w sposób niestabilny. Zbyt niskie napięcie może prowadzić do uszkodzenia układów elektronicznych, które są dostosowane do pracy przy wyższym napięciu. Odpowiedź 24 V, 3,42 A, mimo że prąd jest odpowiedni, napięcie jest zbyt wysokie, co również może skutkować uszkodzeniem urządzenia. W przypadku zasilania elektronicznego, istnieje zasada, że napięcie zasilacza powinno być zgodne z wymaganiami urządzenia, a przekroczenie nominalnych wartości często prowadzi do awarii. Wreszcie, w przypadku 19 V, 2,15 A, choć napięcie spełnia wymogi, prąd jest zbyt niski w porównaniu do 3 A wymaganych przez urządzenie. Zasilacze, które nie dostarczają wystarczającej mocy, mogą skutkować niestabilnym działaniem, co jest szczególnie niebezpieczne w zastosowaniach krytycznych, gdzie urządzenia muszą działać bez zakłóceń. Dlatego kluczowe jest, aby przy wyborze zasilacza nie tylko zwracać uwagę na napięcie, ale także na prąd, aby zapewnić optymalne warunki pracy urządzenia oraz jego długowieczność.

Pytanie 33

W przypadku której z czujek do jej prawidłowego funkcjonowania nie jest konieczne posiadanie zewnętrznego (dodatkowego) źródła zasilania?

A. Zalania.

B. Ruchu PIR.

C. Dualnej.

D. Magnetycznej.

Czujka magnetyczna jest urządzeniem, które działa na zasadzie detekcji zmian w polu magnetycznym. Jej podstawowe zastosowanie polega na monitorowaniu otwarcia drzwi lub okien, co czyni ją popularnym rozwiązaniem w systemach alarmowych. Co istotne, czujki te z reguły wykorzystują magnes i styk, które mogą być zasilane z wewnętrznego źródła, co oznacza, że nie wymagają dodatkowego zewnętrznego zasilania. Tego typu rozwiązanie jest zgodne z najlepszymi praktykami w branży zabezpieczeń, ponieważ minimalizuje ryzyko przerwy w zasilaniu, co mogłoby prowadzić do fałszywych alarmów lub całkowitego braku reakcji systemu na zagrożenie. Przykładowo, w budynkach mieszkalnych czujki magnetyczne są często instalowane na oknach i drzwiach, co pozwala na efektywne zabezpieczenie przed włamaniami. Warto również zauważyć, że czujki magnetyczne mogą być stosowane w połączeniu z innymi systemami zabezpieczeń, co zwiększa ich funkcjonalność i efektywność działania, a także komfort użytkowania.

Pytanie 34

Aktywna bariera podczerwieni może działać, wykorzystując fale elektromagnetyczne o długości wynoszącej

A. 500 nm

B. 600 nm

C. 300 nm

D. 900 nm

Wybór długości fali 500 nm, 600 nm lub 300 nm wynika z nieporozumienia dotyczącego zakresu promieniowania elektromagnetycznego, które jest efektywnie wykorzystywane przez aktywne bariery podczerwieni. Promieniowanie o długości fali 500 nm oraz 600 nm znajduje się w widzialnym zakresie spektrum elektromagnetycznego, co powoduje, że nie są one odpowiednie do detekcji obiektów w warunkach, gdzie zmiana temperatury jest kluczowa dla wykrywania obecności. Detekcja w tym zakresie może być zakłócona przez naturalne światło oraz inne źródła promieniowania widzialnego, co czyni je niewłaściwymi dla systemów, które muszą działać niezawodnie w zmiennych warunkach oświetleniowych. Długość fali 300 nm, natomiast, znajduje się w zakresie ultrafioletu, co również nie jest zgodne z zasadami działania aktywnych barier podczerwieni. Promieniowanie ultrafioletowe jest skutecznie absorbowane przez atmosferę oraz nie jest emitowane w znacznych ilościach przez obiekty, co czyni detekcję w tym zakresie jeszcze mniej praktyczną. Niezrozumienie zasad działania czujników w oparciu o promieniowanie podczerwone może prowadzić do błędnych wniosków na temat ich zastosowania oraz zdolności do skutecznego wykrywania ruchu, co jest kluczowe w kontekście ochrony oraz automatyzacji obiektów.

Pytanie 35

Standard umożliwiający bezprzewodową, optyczną transmisję danych zawiera interfejs

A. IrDa

B. Bluetooth

C. WiFi

D. LoRa

Wybór jednego z pozostałych standardów, takich jak Bluetooth, LoRa czy WiFi, pomimo ich popularności, jest niewłaściwy w kontekście bezprzewodowej, optycznej transmisji danych. Bluetooth, na przykład, to technologia oparta na falach radiowych, która umożliwia komunikację na krótkie odległości, ale nie wykorzystuje optycznego przesyłu danych. Jego główną zaletą jest mobilność i możliwość przesyłania danych między różnymi urządzeniami w bliskim zasięgu, jednak nie ma to nic wspólnego z transmisją optyczną. Podobnie LoRa, która jest używana głównie w aplikacjach IoT (Internet of Things), również opiera się na falach radiowych, a jej celem jest zapewnienie długozasięgowej komunikacji przy niskim zużyciu energii. WiFi, z kolei, jest technologią, która obsługuje szerokopasmową transmisję danych w sieciach lokalnych, ale również nie używa optyki. Osoby wybierające te odpowiedzi mogą mylić różne formy transmisji, nie zdając sobie sprawy z kluczowych różnic między nimi. To zrozumienie, jakie typy technologii komunikacyjnych są wykorzystywane w różnych kontekstach, jest istotne dla efektywnego zastosowania ich w praktyce. Bezprzewodowa komunikacja może przybierać różne formy, ale tylko standardy, takie jak IrDa, są ukierunkowane na optyczną transmisję, co czyni je unikalnymi w swoim zastosowaniu.

Pytanie 36

W przedstawionym na rysunku stabilizatorze wystąpiło zwarcie jednego z elementów. Wskaż, który podzespół uległ uszkodzeniu. Woltomierz prądu stałego wskazuje około 5 V.

A. Układ μA7805

B. Dioda Dz

C. Kondensator C1

D. Kondensator C2

Analizując inne odpowiedzi, możemy zauważyć pewne nieporozumienia dotyczące funkcji i zachowania elementów w przedstawionym stabilizatorze napięcia. W przypadku kondensatorów C1 i C2, ich głównym zadaniem jest filtrowanie, co oznacza, że nie są one odpowiedzialne za regulację napięcia. Kondensatory działają jako akumulatory energii, a ich awaria zazwyczaj prowadzi do spadku wydajności systemu lub zakłóceń, ale nie wpływa bezpośrednio na poziom napięcia wyjściowego w taki sposób, jak sugeruje pytanie. Z kolei układ μA7805 pełni rolę stabilizatora napięcia i, jeśli woltomierz wskazuje 5 V, oznacza to, że jego działanie jest prawidłowe. Sądzenie, że którykolwiek z wymienionych kondensatorów lub układ sam w sobie mógłby być przyczyną zwarcia, jest błędne, ponieważ ich uszkodzenie nie spowodowałoby stabilizacji napięcia na tym poziomie. Zdarza się, że użytkownicy mylnie przypisują winę za awarię komponentów na podstawie objawów, nie biorąc pod uwagę, jak poszczególne elementy współdziałają w układzie. Kluczowe jest zrozumienie, że przy diagnozowaniu usterek ważne jest dokładne przeanalizowanie roli każdego z elementów oraz ich interakcji w całym systemie. Takie podejście pozwala na skuteczniejsze rozwiązywanie problemów oraz lepsze projektowanie obwodów elektronicznych.

Pytanie 37

Serwisant otrzymał zgłoszenie od użytkownika tunera satelitarnego, który nie odbiera sygnału tylko na programach z polaryzacją V. Sygnał z anteny jest dostarczany do gniazda poprzez multiswitch. Jaką usterkę można podejrzewać?

A. Brak zasilania multiswitcha

B. Usterka w głowicy tunera

C. Uszkodzony multiswitch

D. Zniszczone gniazdo antenowe

Rozważając inne odpowiedzi, ważne jest zrozumienie, że brak zasilania multiswitcha najczęściej skutkowałby całkowitym brakiem sygnału na wszystkich programach, a nie tylko na tych z polaryzacją V. Taki błąd myślowy może prowadzić do niewłaściwej diagnozy, ponieważ zasilanie energia jest kluczowe dla działania multiswitcha, ale nie wpływa na polaryzację sygnału w sposób selektywny. Podobnie, uszkodzone gniazdo antenowe może prowadzić do problemów z sygnałem, jednak objawy byłyby bardziej różnorodne i mogłyby obejmować brak sygnału na wszystkich kanałach, a nie tylko na programach z polaryzacją V. Usterka głowicy tunera mogłaby również powodować problemy, ale typowe objawy obejmują brak sygnału na obu polaryzacjach lub problemy z dekodowaniem sygnału. Kluczowe jest zrozumienie, że każda z tych opcji wymagałaby odmiennych działań diagnostycznych oraz rozwiązań technicznych. Dlatego, aby skutecznie zidentyfikować problem, należy dokładnie analizować objawy oraz zrozumieć funkcjonalność każdego komponentu w systemie odbioru satelitarnego.

Pytanie 38

Skrót odnoszący się do zakresu fal radiowych o częstotliwości od 30 MHz do 300 MHz z modulacją FM to

A. MF

B. VHF

C. ULF

D. LF

Odpowiedzi MF, LF i ULF nie są poprawne, ponieważ odnoszą się do innych zakresów fal radiowych. MF, czyli Medium Frequency, obejmuje częstotliwości od 300 kHz do 3 MHz. Jest to pasmo, które głównie wykorzystuje się w radiu AM. Częstotliwości te mają większą zdolność do propagacji na dużych odległościach, ale są również bardziej podatne na zakłócenia atmosferyczne i inne zakłócenia zewnętrzne. LF, czyli Low Frequency, obejmuje zakres od 30 kHz do 300 kHz i jest często stosowane w nawigacji morskiej oraz komunikacji z podwodnymi obiektami. ULF, czyli Ultra Low Frequency, to pasmo poniżej 30 kHz, które jest używane głównie w komunikacji z submarinami i innymi aplikacjami wymagającymi dużej penetracji wody lub ziemi. W przypadku wszystkich tych zakresów, ich zastosowania są znacznie różne od VHF. Błąd logiczny, który może prowadzić do wyboru nieprawidłowej odpowiedzi, polega na myleniu częstotliwości z zastosowaniami. Ponadto, niektóre osoby mogą nie zdawać sobie sprawy z tego, że różne pasma fal radiowych mają różne właściwości propagacyjne i zastosowania, co jest kluczowe w kontekście komunikacji radiowej. Aby uniknąć takich pomyłek, ważne jest, aby dokładnie zrozumieć częstotliwości i ich zastosowania w praktyce.

Pytanie 39

Na rysunku przedstawiono schemat multiwibratora

A. astabilnego.

B. bistabilnego.

C. monostabilnego.

D. trój stabilnego.

Wybór odpowiedzi dotyczącej multiwibratora bistabilnego, trój stabilnego lub monostabilnego pokazuje nieporozumienie w zakresie zasad działania różnych typów multiwibratorów. Multiwibrator bistabilny jest układem, który posiada dwa stabilne stany, w które może być przełączany za pomocą sygnałów zewnętrznych. Oznacza to, że do jego działania potrzebne są impulsy, które zmieniają jego stan, co jest fundamentalnie różne od działania multiwibratora astabilnego, który działa niezależnie od zewnętrznych wskazówek. Multiwibrator monostabilny, z kolei, generuje pojedynczy impuls o określonym czasie trwania po otrzymaniu sygnału wyzwalającego, co również różni się od ciągłego generowania sygnału prostokątnego w układzie astabilnym. Natomiast koncepcja trój stabilnego multiwibratora jest w rzeczywistości błędna, jako że w praktyce układy tego typu nie istnieją. Typowe błędy myślowe w tej kwestii często wynikają z niepełnego zrozumienia podstawowych zasad działania tych układów. Ważne jest, aby dokładnie poznać różnice między tymi układami i zrozumieć, w jaki sposób każdy z nich znajduje zastosowanie w różnych scenariuszach, co jest kluczowe dla skutecznego projektowania i analizy układów elektronicznych.

Pytanie 40

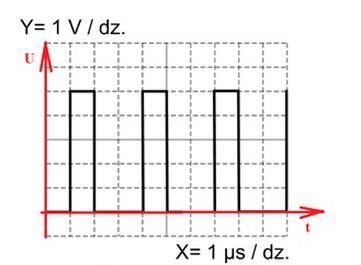

Ile wynosi współczynnik wypełnienia dodatniej części sygnału pokazanego na rysunku?

A. 2/3

B. 1

C. 2

D. 1/3

Odpowiedź 1/3 jest prawidłowa, ponieważ współczynnik wypełnienia dodatniej części sygnału definiuje stosunek czasu, w którym sygnał znajduje się w stanie wysokim, do całkowitego czasu trwania jednego cyklu sygnału. W tym przypadku na rysunku widać, że sygnał jest w stanie wysokim przez 1 działkę, podczas gdy cały cykl trwa 3 działki. Dlatego obliczamy współczynnik jako 1/3. Zrozumienie tego pojęcia jest kluczowe w wielu dziedzinach inżynierii, takich jak telekomunikacja, gdzie analiza sygnałów ma kluczowe znaczenie. Przykładowo, w inżynierii cyfrowej, współczynnik wypełnienia wpływa na pasmo przenoszenia sygnałów, co w konsekwencji ma znaczenie dla jakości przesyłania danych. Praktycznym zastosowaniem tej wiedzy jest optymalizacja sygnałów, aby zredukować zakłócenia oraz poprawić efektywność komunikacji w systemach bezprzewodowych.
